Скрытые дверные петли: самостоятельная установка

Элемент скрытого монтажа: невидимые потайные изделия, фото

Несмотря на всё растущую популярность складных и сдвижных полотен, распашные двери – или как их ещё называют: двери с притвором, остаются пока ещё вне конкуренции. Петли являются их неотъемлемой частью, так как именно они принимают на себя все нагрузки и обеспечивают вращение створок.

Изделия для скрытой установки — это всего лишь одна из конструктивных разновидностей несущей фурнитуры. Мы расскажем об их достоинствах и разновидностях, а так же представим видео в этой статье, которое поможет вам установить и отрегулировать петли своими руками.

Требования к изделиям

В первую очередь элементы должны выдерживать механические нагрузки, а потому  стандарт предусматривает их разделение, в зависимости от веса дверных полотен. По этому признаку их делят на три категории: для створок весом до 60кг; для полотен до 120кг; массивные двери весом до 250кг. Более тяжёлые дверные блоки являются уже специальными изделиями, и для них петли конструируются отдельно.

Итак:

• Изделия могут быть врезными или ввёртными, но есть и комбинированные варианты. Они так же могут быть левого или правого открывания, либо иметь универсальную конструкцию. Вне зависимости от вида, петли должны обладать достаточной прочностью, чтобы удерживать створки в заданном положении, а так же обеспечить в случае необходимости, возможность ремонта или замены.
• Конфигурация должна быть такой, чтобы её крепление к раме и полотну была максимально надёжной. При этом подвижный элемент, который называется карта, должен вращаться вокруг оси петли без заедания. Большинство производителей, следуя рекомендациям государственного стандарта, применяют для этой цели подшипники.

Элементы скрытые

• Качественные петли, которые вы видите на фото, должны обеспечивать открывание полотен не менее 200000 раз, а если это входная дверь – то 500000 раз за свой срок службы. Их сопротивление динамическим и статическим нагрузкам в готовом блоке, определяется с учётом конструктивных особенностей и материала изготовления.
• Петля обладает высокой эстетикой, и это ещё одно достоинство данного изделия. По этой причине, данную фурнитуру ставят не только на входные двери, но и на межкомнатные и прочие внутренние полотна. Такие элементы могут быть изготовлены из стали, алюминия, различных сплавов, жёсткого пластика – всё зависит от разновидности дверей.
• Если материал, из которого они выполнены, не обладает коррозионной стойкостью — как, например, сталь, то их детали должны иметь декоративно-защитное покрытие. Так что, цена изделий складывается не только из размеров петель, но и сложности их конструкции, а так же качества лицевого слоя.

Поставляют петли комплектно, с полным набором элементов и крепежа, необходимого для установки и последующей эксплуатации. Согласно действующим правилам, инструкция по монтажу должна присутствовать в каждом ящике с петлями, а при розничной продаже, к ним прилагается соответствующая этикетка.

Критерии выбора

Петля «невидимка»  — это корпус, в котором спрятан шарнир, соединяемый с полотном посредством рычага. Он состоит из двух элементов, фиксирующихся между собой винтом. Кода дверь закрывается, рычаг скрывается в специальном углублении, и потому снаружи его не видно.

Итак:

• При покупке петель следует обратить внимание на их исполнение. Если изделия не универсальные, то, естественно, нужно соотнести их с вариантом открывания полотна: левым или правым. Дверные петли для скрытого монтажа могут иметь или не иметь регулировку – как правило, такая возможность не предусмотрена в бюджетных моделях.
• Конечно, каждый выбирает по своему усмотрению, но стоит заметить, что это не тот случай, когда нужно экономить. Особое внимание на петли с регулировкой следует обратить тем, кто устанавливает двери в новостройках.

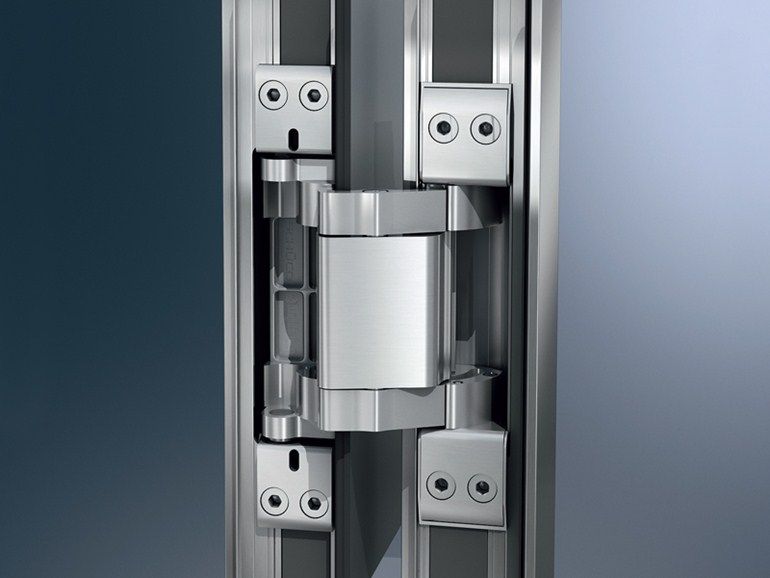

Скрытые дверные петли для металлических дверей: открывание на 180 градусов

• В первые два-три года здание даёт усадку: это касается и многоквартирных, и частных домов. Думаем, многие сталкивались с такой ситуацией, когда новая дверь вдруг — ни с того ни с сего, перестаёт нормально закрываться. Если элементы регулируемые – эту проблему можно решить на пару минут.
• Равномерность зазоров по всем сторонам полотна, обеспечивается с помощью регулировочных винтов. А ещё, дверные петли скрытого монтажа обеспечивают угол разворота створки до 180 градусов, что можно в полной мере оценить тогда, когда приходится заносить в дом крупногабаритные предметы.

Обратите внимание! При наличии петель скрытого монтажа, металлические двери, устанавливаемые на входе в квартиру, даже не надо оснащать дополнительными противодемонтажными элементами. Так как изделий снаружи не видно, то и срезать их при взломе невозможно. Этот факт является несомненным достоинством данной фурнитуры, и чаще всего, он и определяет выбор покупателя.

Разновидность скрытых пэлементов

• Так как петли рассчитаны на ту или иную нагрузку, подбирать их нужно в зависимости от габаритов и веса дверного полотна (см. Параметры межкомнатных дверей – что нужно о них знать). Устанавливают эту фурнитуру не только на входные, но и на межкомнатные двери, врезая её в торец створки и коробку. В отличие от накладных моделей, на одно полотно ставится три скрытые петли, что обеспечивает двери дополнительную надёжность.

После навешивания полотна на раму, производят корректировку его пространственного положения. Это возможно, только если в установленных петлях предусмотрена такая функция. Створка выравнивается по горизонтали, вертикали и прижиму, и нужен для этого всего лишь шестигранный ключ.

Достоинства скрытых петель

Наверняка вы выбрали для установки петли скрытого монтажа не просто так, и это — правильный выбор. Вот какими качествами вы сможете воспользоваться после окончания монтажа петель:

• Абсолютная безопасность. Даже при всем желании злоумышленники не смогут проникнуть в ваше жилье путем срезания петель, так как изделия скрытого типа скрыты от постороннего вмешательства.
• Высокая прочность. Скрытые петли могут выдерживать вес не только деревянных, но и тяжелых металлических входных дверей – никаких ограничений по установке.
• Достойная надежность. Стандартные петли скрытого типа при правильном уходе прослужат вам многие десятилетия – возможно даже больше, чем сама дверь.
• Эстетичность. Скрытые петли нельзя увидеть с внешней стороны двери, благодаря чему дверные створки более привлекательно выглядят, что особенно касается деревянных.

Теперь, когда вы точно убедились в правильности своего выбора, можно подготавливаться к тому, чтобы врезать петли дверные скрытой установки.

Установка скрытых петель

Какие инструменты необходимы для работы

Чтобы в процессе работы не отвлекаться на посторонние факторы, рекомендуется сразу приготовить необходимые инструменты, оборудование и материалы, представленные далее:

• Карандаш для разметки.
• Линейка или строительная рулетка.
• Шуруповерт и набор шурупов.
• Дрель и фреза.
• Строительный уровень.
• Молоток и стамеска.

После того,  как подготовили все указанные инструменты и положили их в рабочей зоне, можно приступать.

Разметка двери под установку петель

Перед разметкой вам следует определиться, какое именно количество скрытых петель будет установлено на дверь. Если створка имеет средний вес и состоит из дерева, можно использовать две петли, однако на тяжелую стальную дверь не лишним будет поставить три и даже четыре скрытые петли, чтобы снизить нагрузку на каждую из них в отдельности и продлить срок службы.

Размечаем створку

Процесс выподняется довольно просто:

1. Отметьте расстояние на дверной створке в 200-250 мм от верхнего и нижнего краев и поставьте в этих местах точки карандашом.
2. Далее разместите в этих точках центры скрытых петель и обведите их по контуру.
3. Если планируется установка третьей петли, она должна монтироваться строго посередине между двумя крайними, а четвертая – по центру относительно двух соседних.

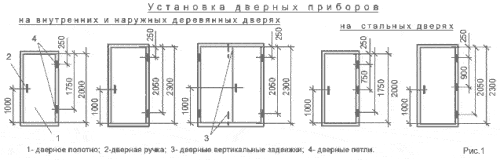

Варианты правильной разметки под врезку скрытых петель

Следует помнить, что необходимо наметить два контура – внутренний для петли, внешний – для накладки.

Размечаем коробку

Это более сложная задача, правильное выполнение которой осуществляется следующим образом:

1. Поставьте дверное полотно в проем дверной коробки, и при помощи строительного уровня и деревянных колышков закрепите ее в строго параллельном коробке и перпендикулярном полу положении.
2. Наметьте на торце дверной коробке места для врезки петель напротив аналогичных, размещенных на створке двери.
3. Приложите скрытые петли в отмеченные точки и обведите. Дверь можно снять.

После того, как дверная коробка и створка были правильно размечены, можно смело брать в руки инструменты и приступать к врезке.

Не торопитесь сразу вырезать отверстия под петли – после завершения разметки карандашом еще раз проверьте все расстояния, которые можно увидеть на схеме выше.

Фрезеровка

Первым делом надо подготовить небольшое углубление под накладку петли, которое следует сделать вручную при помощи стамески и молотка. Выемка выбивается аккуратными постукиваниями по внешнему контуру. Глубина будет зависеть от толщины петли, которую нужно измерить.

Далее проделываются специальные углубления для установки скрытых петель. Это операция проводится при помощи дрели и особой фрезерующей насадки. Перед формированием углублений тщательно замерьте высоту петли без накладки – именно такой глубины отверстия вам предстоит сделать в коробке.

Для этого включите дрель и аккуратными надавливающими движениями фрезеруйте торец двери строго по очерченному на предыдущем этапе внутреннему контуру. После достижения необходимой глубины переходите к следующему контуру и далее.

Не спешите при вырезании углублений – одно неверное или неаккуратное движение, и дверная створка может быть бесповоротно испорчена. Лучше потратьте немного больше времени, сэкономив тем самым большие деньги на покупку еще одной двери.

Формирование выемки под накладку по внешнему контуру

Углубления необходимо проделать не только в дверной створке, но и в коробке, аналогичным образом. На всю операцию при аккуратном выполнении у вас уйдет не более одного часа.

Прикручиваем петли

После того, как вырезали необходимо количество углублений, зачистите их внутренние поверхности от сучков, чтобы они не мешали установке. Непосредственная врезка скрытых петель осуществляется следующим образом:

1. Вставьте петлю в полученное углубление и прочно усадите ее в гнезде.
2. Шуруповертом просверлите отверстия под шурупы.
3. Вставьте в образованные отверстия шурупы и аккуратно затяните их, одновременно следя за тем, чтобы не возникал перекос – петля должна быть установлена ровно.
4. Повторите указанные выше шаги со всеми монтируемыми скрытыми петлями.

Установка петель на дверную коробку выполняется после того, как дверное полотно будет размещено и прочно закреплено в просвете коробки при помощи деревянных клиньев. Процесс крепления петель ничем не отличается от указанного выше.

После завершения установки необходима правильная регулировка скрытых петель. Поэтому давайте разберемся, как ее сделать.

Основы регулировки петель

В зависимости от конструкции петель особенности регулировки могут отличаться. Так, наиболее распространенное руководство подходит, чтобы регулировать скрытые петли большинства известных на сегодня моделей и выглядит следующим образом:

1. Снимите накладку петли, если таковая имеется, обнажив регулировочные винты.
2. Для изменения вертикального перекоса дверного полотна поверните соответствующий болт на скрытых петлях при помощи шестигранного ключа.
3. Для того чтобы поднять или опустить полотно, следует отрегулировать винт, который обычно размещается под отстегивающейся панелью петли.

Более сложные регулируемые скрытые петли представляют более широкие возможности настройки в трех плоскостях.

Большая несправедливость уделять внимание выбору дверных петель при покупке фурнитуры в самую последнюю очередь. Использовать петли, купленные наобум – не самая хорошая затея, ведь от правильности их подбора, качества и конструкции, которой обладают петли, в дальнейшем будет зависеть не только комфорт при эксплуатации и срок службы дверной конструкции, но и безопасность жильцов.

sdelaidver.com

Скрытые петли для металлических дверей чертеж

Скрытые петли: особенности устройства, преимущества

February 25, 2016

Петли являются неотъемлемой частью распашных дверей. Они выполняют роль несущих механизмов, обеспечивающих их успешное открывание-закрывание. Современный рынок представляет петли в широком и разнообразном ассортименте. Среди них выделяются своей эстетичностью и функциональностью скрытые петли: благодаря своей конструкции, они обеспечивают открывание створок на 180 градусов и не бросаются в глаза.

Об устройстве скрытых крепежных систем

Скрытые петли изготавливаются из специального безвредного для здоровья человека сплава алюминия, магния, цинка и меди, который получил название цамак. Крепежные изделия из этого сплава отличаются высокой прочностью и гладкой поверхностью с глянцевой или матовой окраской, за счет нанесения на него латунных и никелированных покрытий.

Важным элементом невидимых крепежных систем является шарнир, который соединен с полотном посредством разделенного на две части и скрепленного общим винтом рычага. Он остается невидимым, так как утоплен в металлическом корпусе, которым оснащены скрытые петли.

Чертежи скрытых крепежных систем представлены ниже.

Особенности конструкции

• Подвижное полотно обеспечивает легкость при открывании и закрывании.
• Скрытые петли оснащены надежным креплением, что исключает самопроизвольное разъединение створки с дверным косяком и повышает эксплуатационный срок крепежного механизма. Оборудованные ими межкомнатные двери способны выдержать цикл открываний-закрываний до 200 000 раз.
• Конструкция позволяет фиксировать не только крайние положения полотна, но и при необходимости – промежуточные.

• Электрофрезером в двери и брусе коробки делают углубления;
• выбирают планки для крепления;
• на рычаге откручивают крепежный винт и разделяют надвое составляющие;
• вставляют на места петельные части и крепят их саморезами;
• части рычага соединяют и затягивают их при помощи крепежного винта;
• регулируют дверь, петли закрывают декоративными вставками.

Преимущества

Скрытые петли отличаются преимуществами, обусловливающими их широкую популярность у потребителей:

• наличие на четырех торцах равномерных зазоров;
• скрытность всей системы, обеспечивающей высокий уровень эстетичности дверного полотна ;
• гарантированная защита от проникновения злоумышленников, за счет исключения возможности доступа к петле с целью ее повреждения;
• увеличение угла открываемой двери, что важно при необходимости перемещения через дверь крупной мебели;
• надежность конструкции, предотвращающая просадку дверного полотна, чем обеспечивается увеличение эксплуатационного срока как самих петель, так и всей дверной системы.

Недостатки

• Цена намного превышает стоимость обычных петель.
• Довольно сложный монтаж. Невидимые навесы в ходе ремонтных работ устанавливаются в самую последнюю очередь. Это связано с тем, что возможен риск попадания на поверхность петель пыли или мелкого строительного мусора, что негативно скажется на их дальнейшей эксплуатации. В случае если пыль все же попала на механизм скрытой петли, ее необходимо сразу же устранить при помощи пылесоса.

О покупке скрытых петель

Современный рынок предоставляет большой выбор различных скрытых петель, способных выдерживать любой вес. Одни изделия предназначаются для большого силового воздействия (до 200 кг), другие ориентированы на легкий вес (не превышающий 50 кг). Соответственно, различны их расценки. Чем крепче механизм, тем он дороже. Поэтому покупателю важно учитывать вес двери, выбирая для нее скрытые петли.

Фото крепежных механизмов подтверждают, что к каждой модели дверей можно подобрать устраивающий владельца вариант фурнитуры.

Например, в случае если дверная конструкция сливается со стеной, для нее идеально подходят именно скрытые петли. Отзывы свидетельствуют об эффективности монтажа скрытых крепежных систем, которыми обеспечивается их невидимость, а значит, повышается уровень эстетичности дверей.

Перед покупкой необходимого крепежного механизма важно учитывать направление открывания, в зависимости от которого петли бывают левыми, правыми и универсальными (такими, которые монтируются на любые стороны в дверной коробке).

Правильный выбор и устройство петель обеспечит должный уровень комфорта и длительность срока эксплуатации дверной системы.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

Как сделать железные двери своими руками

Этап подготовки к изготовлению металлической двери включает в себя замер входного проема и планировку ее конструкции. При расчетах, кроме размера короба, необходимо сделать учет толщины слоя утеплителя и внешней отделки, при наличии которых значительно увеличивается шумоизоляция и звукоизоляция двери. После этого нужно сделать подробный чертеж, включающий в себя основные элементы железной двери: ее полотно, петли, ребра жесткости и каркас. Полученный чертеж позволит определить необходимые размеры цельного металлического листа для изготовления по ним дверного полотна своими руками, ребер жесткости конструкции и общее количество нужных материалов. Обычная дверная металлическая коробка имеет стандартные размеры 2000х800мм. При большей высоте проема предусматривается изготовление дополнительной верхней рамы или боковой, если проем имеет ширину более 800мм.

Инструменты и материалы

Если чертеж будущей входной металлической двери изготовлен и его данные проверены, можно приступать к комплектации рабочего места материалами и инструментом. В работе понадобятся:

• уголки металлические для полотна и дверного каркаса;
• дверные петли, их количество зависит от размеров двери и ее веса;
• пена строительная;
• сварочный аппарат;
• стальной лист, имеющий толщину не менее 2мм;
• дрель;
• угловая шлифовальная машинка «болгарка», оснащенная диском для резки металла;
• надежный дверной замок и ручка;
• облицовочный материал – фанера, шпон или доски;
• анкерные болты для крепежа.

Список материалов довольно приблизителен, его можно изготовить и корректировать своими руками в зависимости от конструкции, функционального назначения двери и применяемого утеплителя.

Изготовление металлической двери

Правильный монтаж входной двери предусматривает четыре основных этапа: создание каркаса своими руками, дверного полотна, установку необходимой фурнитуры и внешнюю обшивку.

Каждый из этих этапов имеет свои особенности:

• Каркас. Его изготовление следует начинать после выполнения замеров. При оптимальных габаритах дверной металлической коробки она должна легко входить во входной проем, поэтому с каждой из сторон нужно оставить небольшой зазор 20мм.

• Полотно. Между дверным полотном и коробкой также требуются зазоры. При этом металлический лист должен немного накладываться на края рамы. Сварка проводится участками, ее швы выполняются длиной не более 40мм, а расстояние между ними не должно быть более 20см.

• Фурнитура. Дверные петли изготавливаются из металлических прутьев диаметром 20мм и привариваются одновременно к дверной коробке и полотну. Если все изделие обработать антикоррозионным составом, то такая входная дверь будет служить десятками лет.

• Обшивка и шумоизоляция. Для них используются материалы на любой вкус: дерматин, ПВХ пленка, искусственная кожа, утеплитель и многие другие.


Для того, чтобы сделать металлическую дверь своими руками, необходимо пошагово выполнить следующие действия:

1. По выбранным размерам полотна и дверной коробки нужно нарезать уголок сечением 50х25 или 40х20мм и уложить его на сварочный стол, который до начала работ желательно поставить в мастерской. Затем проверяются диагонали и углы будущего каркаса. Диагонали полученного прямоугольника должны быть одинаковы. При удовлетворительном результате можно приступать к сварке.

2. С изготовленной коробки по ее внутреннему пространству нужно снять размеры, предусматривая зазор 0,5-1см с каждой из сторон периметра. После этого следует нарезать уголок сечением 40х25мм – будущую основу полотна входной металлической двери. На уровне планируемого замка в профиле выполняется прорезь с помощью «болгарки», в него же можно своими руками установить рейки для монтажа утеплителя и упрощения работы по обшивке двери .
3. Для обеспечения удобства сварочных работ на этом шаге к петлям и коробке нужно приварить петлевой профиль. При этом следует с большой точностью замерить расстояние между петлями коробки и рамы для обеспечения их идеального совпадения. Это поможет легко сделать навеску двери на простые или скрытые петли.

4. Затем выполняется проверка параллельности профилей полотна и дверной коробки. После этого в нее укладываются и фиксируются сваркой остальные профили.
5. Теперь требуется сварить в соединение металлический лист. При замере полотна нужно учесть, что оно принимается с запасом в 1,5 см больше со стороны запорных механизмов и в 1 см больше по остальным сторонам. Лист следует отрезать согласно заданным размерам, а затем уложить на раму из соединенных сваркой профилей.
6. С тыльной стороны листа нужно приварить петлевую часть, а после этого – произвести сварку по всему его периметру своими руками.

7. Затем с внутренней части листа нужно приварить притворную полосу. Для надежного укрепления всей конструкции входной двери можно приварить несколько дополнительных ребер жесткости.
8. После окончания сварочных работ следует сделать зачистку швов и выполнить антикоррозионную окраску двери, независимо от того, будете ли вы ее обшивать или нет.

9. Чтобы выполнить монтаж замка в уголке коробки нужно сделать отверстие для вхождения ригеля запорного механизма, а в торце полотна двери сформировать прорезь для его установки. Затем нужно сделать отверстия для ручки, ключа и крепежа механизма.

10. На конечном шаге изготовления металлической двери нужно своими руками произвести монтаж ее облицовки. Для этого пригодны многие материалы: деревянные планки, пленка ПВХ, кованые декоративные элементы и другие.


Утепление двери

Железные двери необходимо утеплять. При этом значительно увеличивается их шумоизоляция. Работу можно сделать своими руками с использованием листовых материалов. Вначале следует закрепить изнутри двери теплоотражающий материал типа фольгоизола. Сверху на него укладывается звукоизоляция — минеральная вата, пенопласт, полиуретан или любой другой вид утеплителя, обладающий такими свойствами. Заделка стыков и щелей дверной конструкции выполняется при помощи герметика. Прилегание полотна двери к раме уплотняется при помощи наклеенной резиновой полосы, при этом шумоизоляция двери намного повышается. Дверная звукоизоляция закрывается МДФ-панелью или листом фанеры и вся обшивка закрепляется с использованием шурупов или жидких гвоздей.

Установка двери

Сделать монтаж металлической входной двери можно двумя методами. Первый из них применяется, если входная дверь располагается в одной плоскости со стеной. Второй метод применяется в случае наличия дверных откосов со стороны помещения.

Крепление двери на металлические пластины

Чаще всего монтаж металлической двери к стене осуществляется с использованием металлических пластин. Такие пластины можно установить на боковые профили коробки, исходя из расчета по три штуки с каждой из сторон. Такая технология может использоваться при установке двери с внутренней стороны вровень с поверхностью стены.

• В освобожденный и очищенный дверной проем устанавливается дверь и выравнивается по отвесу и уровню. В местах дверного крепления нужно изготовить стеновые отверстия при помощи перфоратора.
• В отверстия забиваются металлические прутья по 10-15см длиной, их концы должны быть расклепаны. Также можно применять анкерное крепление вместо прутьев.
• Этот этап требует обязательной проверки свободного хода двери и ее плотного прилегания к коробке. Неправильный монтаж двери может вызвать заедание замка. Поэтому перед использованием монтажной пены рекомендуется проверить работу замка и срабатывание защелки.
• Затем проем увлажняется, а пустоты заполняются монтажной пеной. В период полимеризации пены, дверь рекомендуется не открывать.


Монтаж на анкерные болты

Такой монтаж применяется в случае, когда дверь требуется сместить внутрь массива стены, что делает невозможным применение пластин. Для монтажа двери понадобится сварка.

• Дверь устанавливается на распорки и в боковых стойках ее коробки делаются по три отверстия с каждой из сторон.
• Через полученные отверстия в стену вбиваются отрезки металлического прута длиной 12см и более. Концы прутов привариваются к дверной раме. Сварка выполняется через полость боковой части коробки. Это позволяет исключить наплывы, которые смогут препятствовать закрыванию двери.
• После этого пространство между дверью и проемом заполняется монтажной пеной. Остается только дождаться ее твердения.
• Как можно заметить, изготовление и монтаж металлической двери своими руками – не такая уж замысловатая задача. При соблюдении правильной технологии и наличии аккуратности в работе, можно получить качественный и экономически целесообразный результат.

Изготовление металлической двери по чертежам

Надежные металлические двери применяются фактически везде. Их устанавливают не только в квартирах многоэтажных домов, но и частных домовладениях, банях, различных хозяйственных постройках. Кроме покупных готовых вариантов, некоторые люди предпочитают создание самодельной конструкции, в чем хорошим подспорьем будет чертеж металлической двери.

Приобрести стальное дверное полотно и дверной блок надлежащего качество получается далеко не всегда. Первая проблема – это ценовая политика современного строительного рынка. Вторая проблема – иногда дверной проем очень специфический и двери для него изготавливают только по индивидуальному заказу.

Есть простой выход из этой ситуации. Если подходящих изделий практически нет в продаже, их всегда можно сделать собственноручно. Металлическая дверь имеет простую конструкцию, сделать которую своими руками ее вполне возможно. Для этого есть разнообразные чертежи и многое другое. Самодельная конструкция будет обладать требуемым уровнем качества, а сумма, потраченная на материалы, не окажется сильно высокой. Вся работа по изготовлению входных дверей делится на несколько несложных этапов.

Необходимые материалы, инструмент

Самое дорогое, что понадобится – это металл. Все остальные комплектующие и материалы обойдутся не слишком дорого, естественно, без учета декоративной отделки. Если примерно прикинуть сумму на все расходы, то понадобиться не больше 100-150 долларов. За эту цену невозможно приобрести даже сомнительную китайскую продукцию.

Что касается необходимых для работы материалов, то их немного. Нужно приобрести профильную трубу – подойдет с сечением в 20×40 мм. Трубу следует покупать в количестве 20 погонных метров – этого объема вполне хватит на производство блока стандартных размеров (это около 1 м в ширину и 2 м в длину). Количество материала под другие габариты посчитать не трудно. В случае каких-либо непонятных ситуаций стоит посматривать на эскиз – сегодня можно найти массу чертежей металлических дверей и пользоваться ими для сборки.

Также необходим листовой металл. Толщина его должна быть не менее 2,5 мм. Габаритные размеры – под размер будущей двери, а точнее проема.

Также следует подготовить петли, выбирать стоит модели, которые оснащены подшипником. Эти комплектующие приобретаются в количестве трех штук. Полотно будет достаточно тяжелое, поэтому три петли – это наиболее надежный вариант.

Кроме того, дополнительно нужна фурнитура, теплоизоляция, а также материалы для декоративной отделки. Не стоит забывать и про расходные материалы – это круги для электроинструмента, сварочные электроды, сверла, расходные материалы для лобзика.

Из инструментов стоит подготовить сварочный аппарат, стол для сварки, болгарку, электрическую дрель, электролобзик.

Подготовка и измерения

Итак, стандартный размер дверного проема в большинстве квартир составляет 2000×800 или 2000×900 мм. Если же существующий проем меньше или же больше, то можно изготовить полотно под особый размер. При выполнении замеров стоит убедится, что измеряется именно стена, а не бетон или же штукатурка.

В том случае, если высота коробки немногим больше 2000 мм, тогда необходимо предусмотреть дополнительную раму сверху, или же в боковой части проема, если ширина его более чем 900 мм. Кроме того, следует помнить о зазоре в несколько десятков миллиметров с каждой стороны коробки. Этот зазор необходим для задувки швов.

Если ширина проема более 1500 мм, то специалисты рекомендуют изготавливать не цельную (монолитную), а разборную коробку. В коттеджах в широкие проемы устанавливают кроме дверного полотна два или более модуля со стеклом, которые делают конструкцию более надежнее и прочнее и выполняют декоративную функцию.

Кликните для открытия в полном размере.

В процессе подготовки также стоит начать разрабатывать чертеж металлической двери. Если дверное полотно будет уникальным и эксклюзивным, тогда и чертеж делается своими руками. Если же проем стандартный, а дверная конструкция будет представлять собой типовое решение, тогда можно использовать и типовые чертежи.

Изготовление классической двери из металла

Классические стальные двери – это конструкция из полотна, коробки, дверных петель, а также монтажных пластин.

Сборка дверной коробки

Итак, первым делом необходимо собрать коробку или блок. Для этого по полученным в ходе измерений параметрам нарезают подготовленную профильную трубу. Нарезка выполняется под углом в 45 градусов. Точность резки можно проверять методом соединения двух кусков, а затем получившуюся конструкцию проверить уголком.

Существует еще одни способ производства коробки. В этом варианте рама собирается из металлического профиля методом сварки. В результате должна получится прямоугольная конструкция. В процессе сборки очень важно контролировать точность углов, а также измерять диагонали – это делают, что исключить риск перекосов блока.

Сборка дверного каркаса

На этом шаге изготовляют заготовки для будущего каркаса. Для этих целей подойдет металлический уголок. Необходимо выдержать зазор между дверной рамой и коробкой со стороны замка – он равен примерно 5 мм. С других сторон будет достаточно, если зазор составит 3 мм. Это не точные цифры – в различных чертежах металлических дверей данный размер может быть немного другим. Чтобы было нагляднее, для измерения и контроля этих зазоров применяют полоски из металла нужной толщины.

Далее – размечается и нарезается профиль. Его вкладывают внутрь получившейся коробки. Затем проверяют геометрические характеристики конструкции по диагоналям. Если все верно, тогда с одной из сторон профиля делают паз или прорезь для монтажа замка. После этого углы рамки можно прихватить сваркой, каркасы по периметру также прихватываются в нескольких точках.

На этом шаге уже можно приварить к дверной рамке полосы из металла, которые будут выполнять функцию фиксаторов для отделочных материалов.

Изготовление дверного полотна

Создание полотна следует начать с разметки. Стоит учитывать допуски и напуски листового металла на дверную коробку по 10-15 см. Также учитывается напуск со стороны петель. В различных чертежах металлических дверей он составляет 5 мм.

Стальной лист по чертежам и размерам разрезается при помощи болгарки и приваривается к готовой раме. Внутри полотна вваривают ребра жесткости. Они должны устанавливаться горизонтально. Если уровень жесткости недостаточный, тогда их количество можно увеличивать.

Монтаж замка

Дверь почти закончена. Для установки замка выполняют разметку прямо на полотне. Размечать места под отверстия можно обычным маркером. Затем по нанесенным меткам высверливают отверстие, которое потом необходимо обработать напильником. Далее – проделываются отверстия под крепежные элементы будущего замка. В отверстиях нарезается резьба, затем замочное устройство фиксируется с помощью болтов. В конце устанавливают ручку.

Это типовая инструкция, которая подходит для большинства замков, но замочные конструкции могут различаться, сам монтаж зависит от изделия.

Прежде чем приваривать эти элементы к получившейся конструкции – дверям и блоку, необходимо их смазать. С помощью болгарки разрезаются места, где соединяется рама и дверной блока – это точки, которые ранее прихватывались сварочным аппаратом. Петли фиксируются изнутри.

Для крепежа полученной конструкции в проем используют полоски из металла. Их необходимо от 6 до 10 шт. Они просто привариваются к коробке. Затем в них нужно будет просверлить отверстия под анкерные болты.

Утепление и отделка

Дверь практически готова. Теперь осталось только утеплить ее. Выбранный вами вариант теплоизоляции разрезается и закладывается внутрь полотна. Укладывают утеплитель между ребер жесткости.

После этого можно начать заниматься декоративной отделкой внутренней части двери. Для этих целей подойдет фанера, ламинированные панели, а также любой другой материал.

Металлическая дверь с остеклением и декоративными элементами

Зачастую, такие модели дверей устанавливаются в частных домах или же в коттеджах. Окно выполняет несколько функций – через него можно посмотреть, кто пришел. Также благодаря стеклу в прихожей будет значительно светлей. Декоративные элементы украсят полотно и придадут ему эксклюзивный внешний вид.

Окно в двери необходимо изготовить еще тогда, когда выполняется резка листовой стали. При ее изготовлении можно чертеж металлической двери, размещенный в начале нашей статьи. По периметру прямоугольного или любой другой формы отверстия в стальном листе необходимо приварить арматуру. С размерами следует определится заранее. Все остальные этапы работы аналогичны технологии изготовления классической двери.

После того, как конструкция будет окрашена, в место, предназначенное под окно, устанавливают стеклопакет. Для того, чтобы стекло было максимально надежным, с внешней стороны часто приваривают кованую декоративную решетку.

Можно также оснастить дверной блок различными дополнительными аксессуарами. Это могут быть доводчики, уплотнители, глазки и многое другое. Главное правило – фурнитура должна быть качественной. Только тогда она прослужит в течении долгого периода времени.

Самодельная дверь в сравнении с заводской

Первый минус – это рациональность данного решения. Стоимость материалов и фурнитуры составляет немалую сумму, при том что самая простая заводская дверь будет стоить процентов на 30% дороже, при том вы сэкономите уйму времени и сил. Кроме того, важны ваши как навыки сварщика. Если вы не имеете достаточно квалификации, имеется риск допущения брака. В любом случаи, заводская сварка будет намного качественнее.

Но говоря в целом, самодельная дверь из металла – это никакая не утопия, а самая настоящая реальность для тех, кто имеет навыки сварщика и опыт работы с электроинструментом.

Источники: http://fb.ru/article/232288/skryityie-petli-osobennosti-ustroystva-preimuschestva, http://dveridoc.ru/izgotovlenie/metallicheskaya-dver-svoimi-rukami.html, http://o-dveryah.ru/metallicheskie/chertezh/

gorodverey.ru

Дверные петли своими руками » Изобретения и самоделки

Сделать петли недорого.

Иногда нужна петля или две, но в магазине есть неправильный размер и форма, недостаточно тяжелые, и они стоят слишком дорого. Я придумал способ сделать свои собственные петли такими, какими я их хочу, за очень небольшое время и деньги.
Номенклатура: плоские части петли, части, которые прикреплены к двери и ее замятию, называются листьями. Шарнир не требует пояснений. Круглая труба, которая содержит стержень шарнира, является корпусом шарнира.
Инструменты
Сверлильный станок
Сверло
Ступенчатое сверло, или зенкерная фреза, и т.д.
Сверло 3/16 дюйма
Угловая шлифовальная машина с диском для резки металла
Сварочные пружинные зажимы
Алюминиевый угол
Тиски
Материалы
1/8 x 1/2 дюйма из мягкой стали
3/8 дюйма стальной стержень
3/16 дюйма стальной стержень

Шаг 1: Запчасти

Я делаю основную петлю.
Детали состоят из двух частей: стальной стержень 1/8 x 1/2 дюйма длиной 1 1/4 дюйма каждый, кусок стального стержня 3/8 дюйма длиной 1 1/16 дюйма и примерно 1 5/16 дюйма 3 /. 16-дюймовый стальной стержень.
Стержень 1/8 x 1/2 дюйма можно регулировать по размеру, если петлю нужно поднять или каким-либо образом сместить.

Шаг 2: Тренировка

Сверла имеют тенденцию отклоняться от центра. Сверло с зенковкой в ​​центре фрезы диаметром 3/16 дюйма, или сверло для точения, или ступенчатое долото с наконечником 3/16 дюйма обеспечивают большую жесткость и большую точность запуска. Как только точное отверстие было начато, сверло может выполнить остальную часть работы.
Я сделал выемку в куске 2-дюймовой деревянной заготовки и зажал в нее 3/8-дюймовый стержень, чтобы удерживать стержень в вертикальном положении во время сверления.
Другой вариант – использовать металлическую трубку с уже проделанным отверстием. Натяжные штифты доступны в магазинах и будут работать очень хорошо. Натяжной штифт 5/16 дюйма имеет внутреннее отверстие, диаметр которого чуть меньше 3/16 дюйма. Но это добавляет к стоимости изготовления петли.

Шаг 3: Первые сварные швы

Я использовал кусок алюминиевого уголка 1 1/2 x 1 1/2 дюйма, чтобы удерживать и устанавливать листовые детали для сварки на стержень корпуса шарнира 3/8 дюйма. Конец листа слева на фотографии размещается на 3/16 дюйма или на половине диаметра стержня 3/8 дюйма над нижней частью внутреннего угла. Другая часть листа будет действовать как распорка для сварочной установки. Смотрите второе фото.
Я бросил 3/8-дюймовый стержень в угол алюминиевого угла и приварил первый лист к корпусу шарнира. Смотрите третье фото. Я прикрепил сварной лист к плоской поверхности алюминия с помощью пружинного зажима. Я приварил второй лист к корпусу шарнира.
(На второй фотографии есть текстовое поле, но оно не отображается. Нажмите на фотографию, и вы сможете получить доступ к текстовому полю.)

Шаг 4: Приварить листья на нижней стороне

Для силы я перевернул сборку и приварил концы листьев к корпусу шарнира. Шлифуйте сварные шарики так, чтобы они были на одном уровне с лицевой стороной листьев на нижней стороне.

Шаг 5: Разрезать петлю пополам

Листья шириной 1/2 дюйма каждый, а тело длиной 1 1/16 дюйма. Дополнительные 1/16 дюйма предназначены для отходов, когда две половины шарнира разрезаны с помощью отрезного круга на угловой шлифовальной машине. Попытайтесь подрезать прямо к корпусу, чтобы шарнир работал плавно. Сделайте исправления с помощью мясорубки.

Шаг 6: Приварить стержень петли к половине стержня

Разрметить около 1/8 дюйма шарнирного пальца, чтобы выйти за пределы нижней части тела. Приварить это на месте. Наденьте другую половину петли на стержень петли. Разрежьте шарнирный штифт по длине и закройте верхний край шарнирного пальца.

Шаг 7: Завершить и использовать дверную петлю

Отшлифуйте любые грубые или острые края. Просверлите монтажные отверстия для винтов на листьях. Совместите шарнирный штифт с шарниром между двумя навесными деталями. Просверлите отверстия для винтов и установите шарнир.
Петля не нуждается в колпачке на верхнем конце шарнирного пальца. Пользователь может захотеть снять одну навесную панель с другой. Если обе петли расположены с открытым концом штифта вверх, одну панель можно снять с другой. Или открытый конец нижнего шарнира можно установить так, чтобы он был вверх. Верхний шарнир можно установить так, чтобы его открытый конец был опущен. Эта договоренность соединяет две панели вместе.
Источник

izobreteniya.net

Изготовление металлической двери по чертежам

Разделы статьи:

Надежные металлические двери применяются фактически везде. Их устанавливают не только в квартирах многоэтажных домов, но и частных домовладениях, банях, различных хозяйственных постройках. Кроме покупных готовых вариантов, некоторые люди предпочитают создание самодельной конструкции, в чем хорошим подспорьем будет чертеж металлической двери.

Приобрести стальное дверное полотно и дверной блок надлежащего качество получается далеко не всегда. Первая проблема – это ценовая политика современного строительного рынка. Вторая проблема – иногда дверной проем очень специфический и двери для него изготавливают только по индивидуальному заказу.

Есть простой выход из этой ситуации. Если подходящих изделий практически нет в продаже, их всегда можно сделать собственноручно. Металлическая дверь имеет простую конструкцию, сделать которую своими руками ее вполне возможно. Для этого есть разнообразные чертежи и многое другое. Самодельная конструкция будет обладать требуемым уровнем качества, а сумма, потраченная на материалы, не окажется сильно высокой. Вся работа по изготовлению входных дверей делится на несколько несложных этапов.

Необходимые материалы, инструмент

Самое дорогое, что понадобится – это металл. Все остальные комплектующие и материалы обойдутся не слишком дорого, естественно, без учета декоративной отделки. Если примерно прикинуть сумму на все расходы, то понадобиться не больше 100-150 долларов. За эту цену невозможно приобрести даже сомнительную китайскую продукцию.

Что касается необходимых для работы материалов, то их немного. Нужно приобрести профильную трубу – подойдет с сечением в 20×40 мм. Трубу следует покупать в количестве 20 погонных метров – этого объема вполне хватит на производство блока стандартных размеров (это около 1 м в ширину и 2 м в длину). Количество материала под другие габариты посчитать не трудно. В случае каких-либо непонятных ситуаций стоит посматривать на эскиз – сегодня можно найти массу чертежей металлических дверей и пользоваться ими для сборки.

Также необходим листовой металл. Толщина его должна быть не менее 2,5 мм. Габаритные размеры – под размер будущей двери, а точнее проема.

Также следует подготовить петли, выбирать стоит модели, которые оснащены подшипником. Эти комплектующие приобретаются в количестве трех штук. Полотно будет достаточно тяжелое, поэтому три петли – это наиболее надежный вариант.

Кроме того, дополнительно нужна фурнитура, теплоизоляция, а также материалы для декоративной отделки. Не стоит забывать и про расходные материалы – это круги для электроинструмента, сварочные электроды, сверла, расходные материалы для лобзика.

Из инструментов стоит подготовить сварочный аппарат, стол для сварки, болгарку, электрическую дрель, электролобзик.

Подготовка и измерения

Итак, стандартный размер дверного проема в большинстве квартир составляет 2000×800 или 2000×900 мм. Если же существующий проем меньше или же больше, то можно изготовить полотно под особый размер. При выполнении замеров стоит убедится, что измеряется именно стена, а не бетон или же штукатурка.

В том случае, если высота коробки немногим больше 2000 мм, тогда необходимо предусмотреть дополнительную раму сверху, или же в боковой части проема, если ширина его более чем 900 мм. Кроме того, следует помнить о зазоре в несколько десятков миллиметров с каждой стороны коробки. Этот зазор необходим для задувки швов.

Если ширина проема более 1500 мм, то специалисты рекомендуют изготавливать не цельную (монолитную), а разборную коробку. В коттеджах в широкие проемы устанавливают кроме дверного полотна два или более модуля со стеклом, которые делают конструкцию более надежнее и прочнее и выполняют декоративную функцию.

Кликните для открытия в полном размере.

В процессе подготовки также стоит начать разрабатывать чертеж металлической двери. Если дверное полотно будет уникальным и эксклюзивным, тогда и чертеж делается своими руками. Если же проем стандартный, а дверная конструкция будет представлять собой типовое решение, тогда можно использовать и типовые чертежи.

Изготовление классической двери из металла

Классические стальные двери – это конструкция из полотна, коробки, дверных петель, а также монтажных пластин.

Сборка дверной коробки

Итак, первым делом необходимо собрать коробку или блок. Для этого по полученным в ходе измерений параметрам нарезают подготовленную профильную трубу. Нарезка выполняется под углом в 45 градусов. Точность резки можно проверять методом соединения двух кусков, а затем получившуюся конструкцию проверить уголком.

Существует еще одни способ производства коробки. В этом варианте рама собирается из металлического профиля методом сварки. В результате должна получится прямоугольная конструкция. В процессе сборки очень важно контролировать точность углов, а также измерять диагонали – это делают, что исключить риск перекосов блока.

Сборка дверного каркаса

На этом шаге изготовляют заготовки для будущего каркаса. Для этих целей подойдет металлический уголок. Необходимо выдержать зазор между дверной рамой и коробкой со стороны замка – он равен примерно 5 мм. С других сторон будет достаточно, если зазор составит 3 мм. Это не точные цифры – в различных чертежах металлических дверей данный размер может быть немного другим. Чтобы было нагляднее, для измерения и контроля этих зазоров применяют полоски из металла нужной толщины.

Далее – размечается и нарезается профиль. Его вкладывают внутрь получившейся коробки. Затем проверяют геометрические характеристики конструкции по диагоналям. Если все верно, тогда с одной из сторон профиля делают паз или прорезь для монтажа замка. После этого углы рамки можно прихватить сваркой, каркасы по периметру также прихватываются в нескольких точках.

На этом шаге уже можно приварить к дверной рамке полосы из металла, которые будут выполнять функцию фиксаторов для отделочных материалов.

Изготовление дверного полотна

Создание полотна следует начать с разметки. Стоит учитывать допуски и напуски листового металла на дверную коробку по 10-15 см. Также учитывается напуск со стороны петель. В различных чертежах металлических дверей он составляет 5 мм.

Стальной лист по чертежам и размерам разрезается при помощи болгарки и приваривается к готовой раме. Внутри полотна вваривают ребра жесткости. Они должны устанавливаться горизонтально. Если уровень жесткости недостаточный, тогда их количество можно увеличивать.

Монтаж замка

Дверь почти закончена. Для установки замка выполняют разметку прямо на полотне. Размечать места под отверстия можно обычным маркером. Затем по нанесенным меткам высверливают отверстие, которое потом необходимо обработать напильником. Далее – проделываются отверстия под крепежные элементы будущего замка. В отверстиях нарезается резьба, затем замочное устройство фиксируется с помощью болтов. В конце устанавливают ручку.

Это типовая инструкция, которая подходит для большинства замков, но замочные конструкции могут различаться, сам монтаж зависит от изделия.

Петли

Прежде чем приваривать эти элементы к получившейся конструкции – дверям и блоку, необходимо их смазать. С помощью болгарки разрезаются места, где соединяется рама и дверной блока – это точки, которые ранее прихватывались сварочным аппаратом. Петли фиксируются изнутри.

Крепеж

Для крепежа полученной конструкции в проем используют полоски из металла. Их необходимо от 6 до 10 шт. Они просто привариваются к коробке. Затем в них нужно будет просверлить отверстия под анкерные болты.

Утепление и отделка

Дверь практически готова. Теперь осталось только утеплить ее. Выбранный вами вариант теплоизоляции разрезается и закладывается внутрь полотна. Укладывают утеплитель между ребер жесткости.

После этого можно начать заниматься декоративной отделкой внутренней части двери. Для этих целей подойдет фанера, ламинированные панели, а также любой другой материал.

Металлическая дверь с остеклением и декоративными элементами

Зачастую, такие модели дверей устанавливаются в частных домах или же в коттеджах. Окно выполняет несколько функций – через него можно посмотреть, кто пришел. Также благодаря стеклу в прихожей будет значительно светлей. Декоративные элементы украсят полотно и придадут ему эксклюзивный внешний вид.

Окно в двери необходимо изготовить еще тогда, когда выполняется резка листовой стали. При ее изготовлении можно чертеж металлической двери, размещенный в начале нашей статьи. По периметру прямоугольного или любой другой формы отверстия в стальном листе необходимо приварить арматуру. С размерами следует определится заранее. Все остальные этапы работы аналогичны технологии изготовления классической двери.

После того, как конструкция будет окрашена, в место, предназначенное под окно, устанавливают стеклопакет. Для того, чтобы стекло было максимально надежным, с внешней стороны часто приваривают кованую декоративную решетку.

Можно также оснастить дверной блок различными дополнительными аксессуарами. Это могут быть доводчики, уплотнители, глазки и многое другое. Главное правило – фурнитура должна быть качественной. Только тогда она прослужит в течении долгого периода времени.

Самодельная дверь в сравнении с заводской

Первый минус – это рациональность данного решения. Стоимость материалов и фурнитуры составляет немалую сумму, при том что самая простая заводская дверь будет стоить процентов на 30% дороже, при том вы сэкономите уйму времени и сил. Кроме того, важны ваши как навыки сварщика. Если вы не имеете достаточно квалификации, имеется риск допущения брака. В любом случаи, заводская сварка будет намного качественнее.

Но говоря в целом, самодельная дверь из металла – это никакая не утопия, а самая настоящая реальность для тех, кто имеет навыки сварщика и опыт работы с электроинструментом.

o-dveryah.ru

Скрытые петли своими руками — Всё о межкомнатных и входных дверях

Скрытые петли: особенности устройства, преимущества

February 25, 2016

Петли являются неотъемлемой частью распашных дверей. Они выполняют роль несущих механизмов, обеспечивающих их успешное открывание-закрывание. Современный рынок представляет петли в широком и разнообразном ассортименте. Среди них выделяются своей эстетичностью и функциональностью скрытые петли: благодаря своей конструкции, они обеспечивают открывание створок на 180 градусов и не бросаются в глаза.

Об устройстве скрытых крепежных систем

Скрытые петли изготавливаются из специального безвредного для здоровья человека сплава алюминия, магния, цинка и меди, который получил название цамак. Крепежные изделия из этого сплава отличаются высокой прочностью и гладкой поверхностью с глянцевой или матовой окраской, за счет нанесения на него латунных и никелированных покрытий.

Важным элементом невидимых крепежных систем является шарнир, который соединен с полотном посредством разделенного на две части и скрепленного общим винтом рычага. Он остается невидимым, так как утоплен в металлическом корпусе, которым оснащены скрытые петли.

Чертежи скрытых крепежных систем представлены ниже.

Особенности конструкции

• Подвижное полотно обеспечивает легкость при открывании и закрывании.
• Скрытые петли оснащены надежным креплением, что исключает самопроизвольное разъединение створки с дверным косяком и повышает эксплуатационный срок крепежного механизма. Оборудованные ими межкомнатные двери способны выдержать цикл открываний-закрываний до 200 000 раз.
• Конструкция позволяет фиксировать не только крайние положения полотна, но и при необходимости – промежуточные.

• Электрофрезером в двери и брусе коробки делают углубления;
• выбирают планки для крепления;
• на рычаге откручивают крепежный винт и разделяют надвое составляющие;
• вставляют на места петельные части и крепят их саморезами;
• части рычага соединяют и затягивают их при помощи крепежного винта;
• регулируют дверь, петли закрывают декоративными вставками.

Преимущества

Скрытые петли отличаются преимуществами, обусловливающими их широкую популярность у потребителей:

• наличие на четырех торцах равномерных зазоров;
• скрытность всей системы, обеспечивающей высокий уровень эстетичности дверного полотна ;
• гарантированная защита от проникновения злоумышленников, за счет исключения возможности доступа к петле с целью ее повреждения;
• увеличение угла открываемой двери, что важно при необходимости перемещения через дверь крупной мебели;
• надежность конструкции, предотвращающая просадку дверного полотна, чем обеспечивается увеличение эксплуатационного срока как самих петель, так и всей дверной системы.

Недостатки

• Цена намного превышает стоимость обычных петель.
• Довольно сложный монтаж. Невидимые навесы в ходе ремонтных работ устанавливаются в самую последнюю очередь. Это связано с тем, что возможен риск попадания на поверхность петель пыли или мелкого строительного мусора, что негативно скажется на их дальнейшей эксплуатации. В случае если пыль все же попала на механизм скрытой петли, ее необходимо сразу же устранить при помощи пылесоса.

О покупке скрытых петель

Современный рынок предоставляет большой выбор различных скрытых петель, способных выдерживать любой вес. Одни изделия предназначаются для большого силового воздействия (до 200 кг), другие ориентированы на легкий вес (не превышающий 50 кг). Соответственно, различны их расценки. Чем крепче механизм, тем он дороже. Поэтому покупателю важно учитывать вес двери, выбирая для нее скрытые петли.

Фото крепежных механизмов подтверждают, что к каждой модели дверей можно подобрать устраивающий владельца вариант фурнитуры.

Например, в случае если дверная конструкция сливается со стеной, для нее идеально подходят именно скрытые петли. Отзывы свидетельствуют об эффективности монтажа скрытых крепежных систем, которыми обеспечивается их невидимость, а значит, повышается уровень эстетичности дверей.

Перед покупкой необходимого крепежного механизма важно учитывать направление открывания, в зависимости от которого петли бывают левыми, правыми и универсальными (такими, которые монтируются на любые стороны в дверной коробке).

Правильный выбор и устройство петель обеспечит должный уровень комфорта и длительность срока эксплуатации дверной системы.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

Как установить скрытые петли своими руками: монтаж и регулировка

Правильность установки и регулировки скрытых петель полностью влияет на дальнейшую эксплуатацию двери. Поэтому, если вы решили установить скрытые петли своими руками, вам необходимо ознакомиться с данной статьей. Также в ней вы найдете информацию, какие инструменты необходимы для выполнения всех требуемых действий, как выполнить регулировку изделий после монтажа.

Внешний вид скрытой дверной петли

Достоинства скрытых петель

Наверняка вы выбрали для установки петли скрытого монтажа не просто так, и это — правильный выбор. Вот какими качествами вы сможете воспользоваться после окончания монтажа петель:

• Абсолютная безопасность. Даже при всем желании злоумышленники не смогут проникнуть в ваше жилье путем срезания петель, так как изделия скрытого типа скрыты от постороннего вмешательства.
• Высокая прочность. Скрытые петли могут выдерживать вес не только деревянных, но и тяжелых металлических входных дверей – никаких ограничений по установке.
• Достойная надежность. Стандартные петли скрытого типа при правильном уходе прослужат вам многие десятилетия – возможно даже больше, чем сама дверь.
• Эстетичность. Скрытые петли нельзя увидеть с внешней стороны двери, благодаря чему дверные створки более привлекательно выглядят, что особенно касается деревянных.

Эстетичность внешнего вида петель

Теперь, когда вы точно убедились в правильности своего выбора, можно подготавливаться к тому, чтобы врезать петли дверные скрытой установки.

Какие инструменты необходимы для работы

Чтобы в процессе работы не отвлекаться на посторонние факторы, рекомендуется сразу приготовить необходимые инструменты, оборудование и материалы, представленные далее:

• Карандаш для разметки.
• Линейка или строительная рулетка.
• Шуруповерт и набор шурупов.
• Дрель и фреза.
• Строительный уровень.
• Молоток и стамеска.

После того, как подготовили все указанные инструменты и положили их в рабочей зоне, можно приступать.

Помните, что глубина врезки скрытых петель значительно больше таковой при установке обычных петель. В связи с этим необходимо подобрать другую фрезу-насадку на дрель, либо использовать стандартную фрезу более осторожно, чтобы не повредить дверную створку.

Разметка двери под установку петель

Перед разметкой вам следует определиться, какое именно количество скрытых петель будет установлено на дверь. Если створка имеет средний вес и состоит из дерева, можно использовать две петли, однако на тяжелую стальную дверь не лишним будет поставить три и даже четыре скрытые петли, чтобы снизить нагрузку на каждую из них в отдельности и продлить срок службы.

Размечаем створку

Процесс выподняется довольно просто:

1. Отметьте расстояние на дверной створке в 200-250 мм от верхнего и нижнего краев и поставьте в этих местах точки карандашом.
2. Далее разместите в этих точках центры скрытых петель и обведите их по контуру.
3. Если планируется установка третьей петли, она должна монтироваться строго посередине между двумя крайними, а четвертая – по центру относительно двух соседних.

Варианты правильной разметки под врезку скрытых петель

Следует помнить, что необходимо наметить два контура – внутренний для петли, внешний – для накладки.

Размечаем коробку

Это более сложная задача, правильное выполнение которой осуществляется следующим образом:

1. Поставьте дверное полотно в проем дверной коробки, и при помощи строительного уровня и деревянных колышков закрепите ее в строго параллельном коробке и перпендикулярном полу положении.
2. Наметьте на торце дверной коробке места для врезки петель напротив аналогичных, размещенных на створке двери.
3. Приложите скрытые петли в отмеченные точки и обведите. Дверь можно снять .

После того, как дверная коробка и створка были правильно размечены, можно смело брать в руки инструменты и приступать к врезке.

Правильная разметка под установку дверных петель

Не торопитесь сразу вырезать отверстия под петли – после завершения разметки карандашом еще раз проверьте все расстояния, которые можно увидеть на схеме выше.

Врезаем петли правильно

Фрезеровка

Первым делом надо подготовить небольшое углубление под накладку петли, которое следует сделать вручную при помощи стамески и молотка. Выемка выбивается аккуратными постукиваниями по внешнему контуру. Глубина будет зависеть от толщины петли, которую нужно измерить.

Далее проделываются специальные углубления для установки скрытых петель. Это операция проводится при помощи дрели и особой фрезерующей насадки. Перед формированием углублений тщательно замерьте высоту петли без накладки – именно такой глубины отверстия вам предстоит сделать в коробке.

Для этого включите дрель и аккуратными надавливающими движениями фрезеруйте торец двери строго по очерченному на предыдущем этапе внутреннему контуру. После достижения необходимой глубины переходите к следующему контуру и далее.

Не спешите при вырезании углублений – одно неверное или неаккуратное движение, и дверная створка может быть бесповоротно испорчена. Лучше потратьте немного больше времени, сэкономив тем самым большие деньги на покупку еще одной двери.

Формирование выемки под накладку по внешнему контуру

Углубления необходимо проделать не только в дверной створке, но и в коробке, аналогичным образом. На всю операцию при аккуратном выполнении у вас уйдет не более одного часа.

Прикручиваем петли

После того, как вырезали необходимо количество углублений, зачистите их внутренние поверхности от сучков, чтобы они не мешали установке. Непосредственная врезка скрытых петель осуществляется следующим образом:

1. Вставьте петлю в полученное углубление и прочно усадите ее в гнезде.
2. Шуруповертом просверлите отверстия под шурупы.
3. Вставьте в образованные отверстия шурупы и аккуратно затяните их, одновременно следя за тем, чтобы не возникал перекос – петля должна быть установлена ровно.
4. Повторите указанные выше шаги со всеми монтируемыми скрытыми петлями.

Установка петель на дверную коробку выполняется после того, как дверное полотно будет размещено и прочно закреплено в просвете коробки при помощи деревянных клиньев. Процесс крепления петель ничем не отличается от указанного выше.

После завершения установки необходима правильная регулировка скрытых петель. Поэтому давайте разберемся, как ее сделать.

Основы регулировки петель

В зависимости от конструкции петель особенности регулировки могут отличаться. Так, наиболее распространенное руководство подходит, чтобы регулировать скрытые петли большинства известных на сегодня моделей и выглядит следующим образом:

1. Снимите накладку петли, если таковая имеется, обнажив регулировочные винты.
2. Для изменения вертикального перекоса дверного полотна поверните соответствующий болт на скрытых петлях при помощи шестигранного ключа.

Регулировка при вертикальном перекосе

1. Для того чтобы поднять или опустить полотно, следует отрегулировать винт, который обычно размещается под отстегивающейся панелью петли.

Регулировка вертикального положения полотна

Более сложные регулируемые скрытые петли представляют более широкие возможности настройки в трех плоскостях. Чтобы ознакомиться с особенностями регулировки таких петель, вы можете посмотреть видео, размещенное ниже.

Регулировка положения двери в третьей плоскости

Большая несправедливость уделять внимание выбору дверных петель при покупке фурнитуры в самую последнюю очередь. Использовать петли, купленные наобум – не самая хорошая затея, ведь от правильности их подбора, качества и конструкции, которой обладают петли, в дальнейшем будет зависеть не только комфорт при эксплуатации и срок службы дверной конструкции, но и безопасность жильцов.

Скрытые петли для гаража

петли – Сумки

Скрытые петли для люков своими руками

Петли скрытые своими руками фото

Петли для входных дверей: скрытые, внутренние, пластиковые – регулировка на видео

Гаражный приварной замок Монолит без традиционной замочной скважины – Интернет-магазин автотоваров AvtoGSM.ru

Главная » Как приварить петли к воротам

Железные ворота в гараж своими руками – Sqezo.ru

Петля металлическая для гаражных ворот – moidomkotlas.ru Кованые изделия: ворота, заборы, перила

Как сделать ворота на гараж своими руками 20 фото

как приварить петли на ворота – Постройфорум

Скрытые петли для люков своими руками

Gravecare От этого зависит спокойный сон. ворота, взлом,.

Ревизионные люки под плитку Формат-М со сдвижной петлей: цены, каталог люков невидимок – скрытые люки от «ЛюкЛэнд».

Петли бабочки купить

Как приварить петли – Форум о деревянных домах. Отзывы и мнения о строительстве и проектировании домов.

Ремонт ракушки, гаража, тента, пенала. Увеличение.

Дверные петли своими руками

ЮЖНЫЙ РЫБОЛОВНО-ОХОТНИЧИЙ КЛУБ Просмотр темы – Оружейный шкаф (сейф)

pobedpix.com / петли внутренние для сейфов

Петли дверные противопожарные,петли дверные купить,петли дверные цена 495/589-49-79

Смотрите еще:

Источники: http://fb.ru/article/232288/skryityie-petli-osobennosti-ustroystva-preimuschestva, http://furni-info.ru/skrytye-petli-svoimi-rukami.html, http://salta-info.ru/?p=2618

gorodverey.ru

Петля дверная | Интерьер и мебель

ПД000.000(Петля дверная

ПД000.000(Петля дверная

ПД000.000(Петля дверная

ПД000.000(Петля дверная

ПД000.000(Петля дверная

ПД000.000(Петля дверная

ПД000.000(Петля дверная

ПД000.000(Петля дверная

ПД000.000(Петля дверная

ПД000.000(Петля дверная

ПД000.000(Петля дверная

ПД000.000(Петля дверная

ПД000.000(Петля дверная

ПД000.000(Петля дверная

ПД000.000(Петля дверная

ПД000.000(Петля дверная

ПД000.000(Петля дверная

ПД000.000(Петля дверная

ПД000.000(Петля дверная

ПД000.000(Петля дверная

ПД000.000(Петля дверная

ПД000.000(Петля дверная

ПД000.000(Петля дверная

ПД000.000(Петля дверная

ПД000.000(Петля дверная

ПД000.000(Петля дверная

ПД000.000(Петля дверная

ПД000.000(Петля дверная

ПД000.000(Петля дверная

ПД000.000(Петля дверная

ПД000.000(Петля дверная

ПД000.000(Петля дверная)

vmasshtabe.ru

Установка мебельных петель своими руками

Очень многие в целях экономии, покупая мебель, решают собирать ее самостоятельно, чтобы не оплачивать услуги сборщика, если они идут за отдельную плату. На самом деле, современные предметы интерьера собрать очень просто, ориентируясь на прилагаемую инструкцию и имея хотя бы минимальные навыки работы с инструментом. Однако некоторые нюансы все равно имеются. Например, установка мебельных петель своими руками – это достаточно простая, но требующая внимания и аккуратности задача, ведь именно от правильной установки и будет во многом зависеть то, насколько хорошо будут закрываться дверцы шкафов и тумб.

Установка мебельных петель своими руками

Петли для мебели: особенности и виды

Мебельная петля – это полумеханическая конструкция, которая дает возможность открывать и закрывать часть корпуса мебели (обычно – дверцы), отводя ее на определенный угол. Ее совершенно не видно снаружи, но при этом она способна не просто удерживать в нужном положении и помогать открывать фасад (дверцу), но и не дает ему самовольно открываться. Обычно петли применяются для так называемого навешивания дверей, изготовленных из различных материалов – дерева, стекла, алюминиевого профиля. Также большинство петель способны самостоятельно закрываться. Самый распространенный тип петель – четырехшарнирные. Они отличаются высокой функциональностью и очень надежные, прочные и могут служить на протяжении долгих лет, не ломаясь.

Четырехшарнирная мебельная петля

На заметку! Впервые конструкция, которая может закрываться самостоятельно, появилась лишь в ХХ веке, она была запатентована в Италии.

История мебельных петель

Конструкция мебельной петли представлена следующими элементами.

1. Базета или основание – тот элемент, который крепится к монтажной планке. На нем имеется специальный винт, который дает возможность регулировать его положение.
2. Чашка – часть, которая во время монтажа петель устанавливается в специально высверленное в фасаде отверстие. Она имеет округлую форму.
3. Шарниры – подвижные элементы, оснащенные пружинными механизмами.

Петля мебельная — строение

В каждой петле такого типа имеется пружина, позволяющая механизму конструкции удерживать дверцу шкафа в закрытом состоянии и не дающая ей открываться самовольно. Эти петли можно регулировать сразу в трех плоскостях, что очень удобно и позволяет подогнать их идеально практически в каждом случае. Выполнены они из стали и имеют высокую защиту от возникновения ржавчины.

На заметку! Такие петли в России называют также чашечными или более прозаичным названием – лягушкой.

Что это такое и как устроено

Петли с четырьмя шарнирами могут быть:

• полунакладными, которые обычно применяются, если на одну сторону нужно прикрепить сразу пару створок, которые будут открываться в разные стороны. То есть фасад закрывает лишь часть торца;
• накладными, которые подойдут для установки дверцы с любой стороны корпуса;
• угловыми, которые нужно использовать, если дверца должна крепиться под строго определенным углом (например, 45, 90 и более градусов). Как правило, угол зависит от особенностей конструкции шкафа;
• инверсными, которые дают возможность распахнуть створку на 180 градусов, то есть при открывании дверцы формируется одна плоскость со стенкой основания;
• вкладными или внутренними, которые позволяют закрепить дверцу внутри шкафа. Петля напоминает полунакладную, но изогнута сильнее.

Виды мебельных петель

На самом деле, существуют не только четырехшарнирные петли, хоть они и являются самыми распространенными и чаще всего применяются во время сборки мебели для соединения корпуса с дверцами. Также есть и другие разновидности, с которыми мы сейчас познакомимся.

Другие виды петель

Итак, все виды петель можно классифицировать разными способами. Так, выделяют различные типы по конструкции, по назначению, по методу фиксации и наложения. В целом, существует несколько десятков видов мебельных петель, какие-то распространены больше, какие-то меньше, но практически все находят себе применение в различных вариантах мебельных конструкций. Помимо четырехшарнирных, рассмотрим еще несколько вариаций петель, которые могут встретиться мастерам по сборке мебели или же людям, купившим новые предметы интерьера и решившим собрать их самостоятельно.

Карточная петля

Карточные петли считаются самыми старыми. Их прародительница – кованая навесная петля, имеющая длинную накладку. Внешне они напоминают обычную дверную петлю, только размером несколько поменьше. Конструкция представляет собой две металлические планки, соединенные параллельно при помощи тонкого стержня, выполняющего роль шарнира. Сейчас они используются редко, но незаменимы при изготовлении мебели в стиле «ретро».

На заметку! Такие петли бывают разборными и неразборными, с различным количеством шарниров. Также иногда пластины петель могут иметь фигурную форму.

Дверные петли «бабочка»

Петли маятникового типа или барные петли дают возможность открывать дверцу на 180 градусов. Выходит что-то похожее на то, как открываются двери на входе в салун в старых вестернах.

Петля барная

Антресольные конструкции-петли созданы для того, чтобы крепить горизонтально ориентированные дверцы, которые будут открываться вверх. Петли имеют пружинный механизм, а также позволяют фиксировать дверцу в открытом состоянии. Напоминают обычные накладные вариации петель.

Антресольная петля MK01

Ломбертные конструкции применяются для так называемых откидных дверей. Они будут монтироваться с обоих торцов шкафа, не требуют врезки, но может понадобиться небольшая фрезеровка (до 2 мм). Тогда створку можно открывать на 180 градусов. Это идеальный вариант петли для раскладного стола.

Петля для откидных элементов

Секретерные конструкции похожи на описанные выше карточные, имеют осевой шарнир и пластины. Дают возможность открыть фасад вниз и удержать его в горизонтальном положении. Могут сопровождаться специальным кронштейном, который оказывает поддерживающую функцию. Обычно устанавливаются в тех шкафах, где предусмотрен бар.

Петли секретерные

Глухие петли, иначе называемые штольными, применяются для дверей с той стороны шкафа, которая примыкает к стене. Ими можно прикрепить дверцу к фальш-панели.

Штольные петли

Пяточные изделия крайне редко применяются, потому что рассчитаны только на легкие двери. Но зато установить их можно на фасады с любым типом открывания. Монтаж производится в нижней и верхней части створки.

Пяточные петли для мебели

Для стеклянных створок идут особые петли. Они тоже бывают разных типов, но их достоинство в том, что они могут выдерживать значительную нагрузку, притом выглядят очень красиво.

Петля для стекла

И сравнительно недавно в продаже появились петли с 8-ю шарнирами, восьмишарнирные. Чтобы их установить, не нужно прибегать к фрезеровке или резке. Это усовершенствованная вариация обычной четырехшарнирной петли. Правда, ставить их сложнее, а потому, несмотря на отсутствие необходимости проводить какую-то подготовку, такие петли используются редко.

Петля 8-ми шарнирная

Цены на различный виды петель для мебели

Мебельные петли

Что нужно учесть?

Если вдруг по какой-то причине человеку нужно выбрать и купить петли самостоятельно, то к решению этого вопроса нужно подойти с умом. И приобретать навесы нужно только высокого качества, несмотря на то, что на витрине они все выглядят одинаково. Лучше взять те, что подороже, но от проверенного производителя, чем подозрительно дешевые. Некачественные петли могут:

• быстро расшататься и требовать постоянной регулировки;
• начать скрипеть или плохо закрываться;
• поломаться;
• начать ржаветь.

Как выбрать петли для мебели

Важно! Стоит отказаться от покупки китайских петель. Эти конструкции очень ненадежны, как правило, разрушаются очень быстро и перестают функционировать. Для их производства применяются некачественные сплавы. Да и бракованные петли Китай поставляет на наши рынки в очень больших количествах.

Установив дешевые петли, сэкономить получится только в крайне редком случае. Обычно такие конструкции требуют ранней замены, а это – дополнительные расходы и трата времени на демонтаж старой и монтаж новой петли. Скупой платит дважды – поговорка, очень актуальная в отношении петель для мебели.

Как выбрать мебельные петли

Как подготовиться к монтажу?

Установка петель – работа простая и не требующая много сил и времени, но при условии, что у человека есть под рукой весь нужный инструмент, а также имеются определенные навыки работы. Для новичков в этом плане задача по установке петли может оказаться очень сложной. Просто так прикрутить ее не получится.

Итак, самый главный инструмент, который понадобится – это сверло Форстнера. Оно имеет специальную рабочую часть с таким же диаметром, как и чаша петли (35 или 26 мм). При помощи этого сверла на четко размеченном месте нужно сделать специальные отверстия. Чаша петли будет вкладываться в него, а крепиться конструкция станет за счет шурупов, вкручиваемых в специальные ушки.

Сверло Форстнера

Цена на сверло Форстнера

Сверло Форстнера

Также для установки петель потребуются:

• шуруповерт;
• линейка и угольник;
• простой карандаш;
• дрель с различными насадками;
• уровень;
• саморезы и шурупы.

Аккумуляторный шуруповерт

Цены на аккумуляторную дрель-шуруповерт

Аккумуляторная дрель-шуруповерт

Важно учесть и материал, на котором будет производиться фиксация петли. Так, волокнистые или рыхлые материалы достаточно мягкие, стеклянные – хрупкие и в то же время прочные и т. д. Для каждого материала используется свой определенный тип креплений, притом в разном количестве.

Порядок работ

Разметка – очень важный этап при установке петель. Она включает в себя нанесение отметок на дверцу, где будет производиться сверление отверстия под чашу петли. Притом важно найти для начала место, где будет располагаться центр отверстия. И здесь важно понимать, что количество петель напрямую зависит от размеров самого фасада и его веса. Но от края дверцы в любом случае нужно отступить около 7-12 см. Расстояние между установленными навесами не должно быть менее 50 см при условии, если их крепится несколько.

Крепление петли

Таблица. Необходимое количество петель.

Параметры	Количество петель, шт.
Длина до 1 м, масса – не более 9 кг	2
Длина 1-1,5 м, масса – до 15 кг	3
Длина до 2 м, масса – до 20 кг	4
Длина 2-2,5, масса не более 20 кг	5

После нанесения разметки потребуется сделать отверстия для петель. Они выполняются при помощи специального сверла. Дверцу лучше всего уложить на ровную твердую поверхность, так работать будет проще. Глубина выемки должна составлять примерно 1,2-1,3 см. Если сделать ее глубже, то есть риск повреждения внешней стороны фасада. А сверлить отверстие требуется четко по вертикали.

Схема: посадочные размеры петли

Важно! Фреза должна быть острой и желательно новой.

После сверления можно заниматься установкой петель, а также потребуется их отрегулировать.  Только в этом случае дверца будет висеть ровно.

Расчет количества мебельных петель для установки

Подробная инструкция

Шаг 1. От верхнего и нижнего краев дверцы нужно отступить примерно 7-12 см. В данном случае в инструкции отступ делается на расстоянии 8 см. Требуется провести две линии строго перпендикулярных краю дверцы.

Делается отступ 8 см

Перпендикулярно краю проводятся линии

Шаг 2. Далее от края двери до центра того места, где будет производиться сверление отверстия, нужно сделать отступ в 22 мм. Это стандартное расстояние. И также нужно провести линии через отмеченную точку, перпендикулярные нарисованным ранее.

Отступ снизу — 2,2 см

Проводятся перпендикулярные линии

Шаг 3. Далее нужно взять специальное сверло стандартного диаметра – 35 мм.

Берется сверло диаметром 35 мм

Шаг 4. Чтобы сверлить было легче, а сверло было четко позиционировано, в местах пересечения линий на разметке нужно сделать маленькие выемки при помощи шила.

Шилом проделываются выемки

Шаг 5. Теперь можно сверлить отверстия. Можно делать это дрелью, а можно использовать специальный фрезер.

Можно приступать к сверлению отверстий

Цены на линейный ряд фрезеров

Фрезер

Результат работы

Шаг 6. Как только были высверлены отверстия, можно примерить чашу петли, а также, выровняв отверстия для саморезов на ушках чаши по линии, начерченной ранее, нанести метки, где будет производиться сверление, но уже тонким сверлом. Притом точки получатся не на самой линии, а чуть в стороне, по линии выравниваются ушки.

Примерка чаши петли

Нанесена разметка для будущих отверстий

Шаг 7. Теперь в намеченных точках при помощи шила нужно сделать выемки для позиционирования сверла.

Делаются выемки для позиционирования сверла

Шаг 8. Далее требуется высверлить отверстия для саморезов размером 4х16 мм.

Сверлятся отверстия

Шаг 9. Необходимо снова приложить навес к дверце, поместив чашу в отверстие, и прикрутить его саморезами к фасаду.

Прикручивание саморезами

Шаг 10. Теперь можно крепить дверцу на стенке шкафа. Делается это так – для начала нужно приложить дверцу к стенке, выбрав то положение, в каком она должна стоять.

Теперь можно крепить дверку

Шаг 11. При нанесении разметки нужно следить, чтобы верхний винт петли, который будет крепиться к стенке, находился в положении, близком к самой дверце.

Нужно внимательно наносить разметку

Шаг 12. Далее важно, проведя простые измерения, отложить от центральной линии, на которой лежала эта часть навеса, по 17 мм.

От центральной линии нужно отложить по 17 мм

Шаг 13. После этого дверку нужно снова приложить и сделать пометки маркером через отверстия в петле, совместив их с линиями, проведенными на расстоянии 17 мм.

Маркером делаются пометки через отверстия в петле

Шаг 14. Теперь дрелью нужно высверлить отверстия для еврошурупов.

Сверлятся отверстия для еврошурупов

Шаг 15. Далее требуется прикрутить часть петли к стенке.

Часть петли прикручивается к стенке

Шаг 16. Затем можно крепить дверцу к стенке. Важно попасть передней частью петли, закрепленной на дверце, на винт, находящийся на той части петли, что зафиксирована на стенке. Также под петлей, что закреплена на дверце, есть винт с «пяткой», которой важно попасть в паз, расположенный с другой стороны части петли, закрепленной на стене.

Этой частью нужно попасть на винт

Дверка крепится к стенке

Важно все делать в соответствии с инструкцией

Еще одно фото процесса

Шаг 17. Чтобы петли не рассоединялись, крайние шурупы нужно немного подтянуть. Пока что до конца заворачивать их не нужно.

Крайние шурупы немного подтягиваются

Шаг 18. Теперь следует отрегулировать дверцу. Для начала стоит отодвинуть ее от стенки шкафчика примерно на 1-2 мм, не нужно ее фиксировать плотно к ней. После того как зазор был соблюден, можно затянуть шурупы.

Регулировка дверки

Шаг 19. Есть еще один винт, который при необходимости поможет двигать дверцу влево или вправо. В данном случае его регулировать не пришлось.

Этот винт в нашем примере не нуждался в регулировке

Видео – Разметка и сверление

Видео – Крепление петель

Важно помнить, что спустя некоторое время петли снова придется регулировать – дверки могут провисать под своей собственной массой. Так что подкручивать шурупы первое время все равно нужно. Иногда следует и смазывать петли – тогда они точно не начнут со временем скрипеть или ржаветь. Если мебель стоит во влажном помещении, то срок эксплуатации навесов сильно сокращается, и это важно учитывать.

mebel-expert.info
