Содержание

Как сделать электрокультиватор для дачи своими руками: 5 интересных идей

Обработка земли представляет собой сложный физический труд, связанный с существенными нагрузками на организм человека. Поэтому многие владельцы земельных участков прибегают к механизации многих основных своих задач, таких, как посев, культивация и сбор урожая. Особенно это необходимо для крупных фермеров, которые закупают всю необходимую технику за огромные финансовые средства.

Но для большинства мелких землевладельцев такие расходы неприемлемы, поскольку, во-первых, нет таких нагрузок и объемов работ, а, во-вторых, они нерентабельны из-за высокого количества простоев. Выходом для них из данной ситуации станет покупка мини-трактора или самостоятельное изготовление необходимого инструмента.

Самым используемым инструментом при обработке земли является культиватор, который может выполнять одновременно функции удаления сорняков, разрыхления земли и окучивания растений.

Промышленно изготовленный культиватор представляет собой сложное техническое устройство, предназначенное для длительной непрерывной работы, которое самостоятельно сконструировать достаточно сложно.

Но для большинства мастеров это не представляет серьезного препятствия, и они изобретают различные механические устройства из подручных средств, которые не менее эффективных и удобных в эксплуатации. В результате решается несколько задач:

  • происходит механизация полевых работ,
  • избавление от старого хлама,
  • экономия денег.

Рассмотрим наиболее простые варианты.

Если у вас большой земельный участок, то вам пригодится информация о том, как создать минитрактор своими руками.Тротуарную плитку можно изготовить и в домашних условиях. Как это сделать, читайте здесь.

Простой культиватор «Торнадо»

Одним из самых простых и дешевых при изготовлении культиваторов является «Торнадо». Он получил такое название благодаря форме рабочей части спиралевидных острых штырей, закрученных по спирали.

Такая конструкция предназначена для удаления сорняков вместе с корнями. Для этого к крестовине на её концы в перпендикулярно плоскости закрепляются сварным способом четыре закрученные штыря, а к середине приваривается держатель-труба под прямым углом к плоскости.

Длина трубы

подбирается из расчета удобства пользования инструментом и напрямую зависит от роста человека. На конце трубы крепят рычаг с одинаковыми плечами относительно осевой линии трубы для осуществления поворота инструмента. В результате должен получиться некий аналог штопора, но имеющий намного большие размеры.

Для изготовления рабочей части культиватора – зубьев необходимо взять стальной пруток с диаметром от 10 мм и на гибочном станке загнуть его на полвитка с расстоянием, равным половине длины.

Длина в изогнутом состоянии должна соответствовать требуемой глубине обработки плодородного слоя, то есть до 25 см.

Поэтому прутки

необходимо подбирать до 35 см. После этого их нужно загнуть определенным образом, чтобы было достигнуто их максимальное совпадение. От того, насколько точно они будут изогнуты, зависит равномерность вхождения инструмента в землю и качество рыхления. Затем их приваривают к крестовине, изготовленной из металлической пластины толщиной от 4 мм и плоскими размерами, достаточными для закрепления трубы-держателя.

Диаметр для трубы должен составлять не менее 20 см, чтобы обеспечить надежность конструкции. В верхней части крепится ручка-рычаг из трубы аналогичного диаметра. Трубы желательно брать

алюминиевые, чтобы существенно снизить вес конструкции. Длина рычага должна соответствовать ширине плеч человека, который будет проводить обработку этим инструментом. После этого следует заточить концы штырей.

Обычно такой культиватор изготавливают в виде ручного инструмента, но его можно доработать и получить более универсальное устройство, работающее от электричества. Для этого рычаг делают съёмным, а трубу телескопической с несколькими креплениями по высоте на болты. Затем изготавливают из прутка и трубы переходник на патронный держатель электродрели.

Основная задача — соблюсти центровку относительно оси, чтобы при работе не возникало биений, а также прочность закрепления всех деталей. После этого необходимо подобрать мощную дрель с регулировкой оборотов и реверсом, а также патроном под обычные сверла. В результате культиватор будет работать как обычная насадка на дрель при наличии электричества либо в ручном при работе в поле.

Культиватор из велосипеда

Является одной из наиболее распространенных конструкций ручных культиваторов в селах для обработки огородов малых площадей. Представляет собой часть рамы с велосипедным колесом, в верхней части которой закреплены ручки, а снизу — культиваторная головка.

Существенным преимуществом такого инструмента является простота изготовления, а также использование готовых деталей от велосипеда практически без изменений.

Берут раму от велосипеда и при помощи болгарки разрезают на две части в двух местах: сверху рамы в месте крепления подседельной трубки, а также там, где располагается каретка, с сохранением целостности той части, где крепится заднее колесо.

После этого с подседельной трубки срезают или снимают крепление седла, а на его место приваривают держатель для рабочей части культиватора, выполненной в виде планки с несколькими отверстиями. Затем изготавливают ось для колеса и крепления электродвигателя. Она должна быть достаточно надежной, поэтому в качестве основного материала желательно применять

сталь.

К перьям рамы приваривают небольшую подставку под двигатель, а с другой – каркас для противовеса. Для этого берут металлические уголки, сваривают в П-образной форме и приваривают к основной раме симметрично с двух сторон. В качестве противовеса берут любой груз, который равен весу двигателя.

Мотор устанавливают в виде прямого привода к оси колеса и передают крутящий момент при помощи фланца. Затем колесо приваривают к оси, а в местах крепления к раме ставят подшипники.

Вторую часть рамы рулевой колонкой приваривают к каретке, а трубы изгибают в удобное положение и используют в качестве ручек.

Для изготовления культивирующей головки можно использовать стандартные элементы, используемые для мини-тракторов, а можно изготовить самостоятельно из стальных прутьев или толстой пластинки, изогнутой клиновидно и заточенной по кромке. В верхней части пластины проделывают отверстия в местах, совпадающих с креплением на подседельнике.

Зубчатый ручной вспахиватель

При необходимости разрыхления земли на небольшую глубину используют ручные вспахиватели с зубчатыми элементами. Инструмент представляет собой несколько дисков, выполненных из стали и закрепленных на одной оси, на поверхности которых привариваются или вкручиваются Г-образные штыри.

Диски должны обладать существенным весом, чтобы штыри могли без приложения дополнительных усилий вонзаться в землю. В качестве держателя для дисков используют П-образную рамку подходящей высоты, чтобы вращающиеся элементы её не касались. Посередине рамки с обратной от дисков стороны в перпендикулярном направлении прикручивается на болты ручка. В качестве материала для ручки можно использовать как дерево, так и металл, главное, обеспечить необходимый уровень прочности конструкции. Его изготовление аналогично тому, как было описано для культиватора «Торнадо».

Стальные диски обычно изготавливают в количестве равным 5 из цельного металла, что позволяет снизить физические нагрузки и обеспечить эффективную работу. Диаметр дисков делают равным не менее 150 мм для обеспечения более качественного рыхления, а толщину — достаточной для крепления штырей.

Сначала их вытачивают на фрезерном станке, а затем просверливают необходимое количество отверстий по диаметру и внутри нарезают резьбу М8 или М10 под штыри в количестве от 4. Их распределяют равномерно по диску с одинаковым расстоянием друг от друга. Затем из прутков изготавливают Г-образные штыри и вкручивают в диски.

Ось должна выдерживать полную нагрузку всех элементов без прогибов и деформаций, поэтому её диаметр должен быть от 20 мм. На концах оси нарезают резьбу под гайку. Длина оси должны учитывать ширину дисков, а также обеспечивать необходимое место под установку подшипников в местах крепления к рамке.

После этого готовые диски одевают на ось, а затем вставляют в рамку и по бокам надежно прикручивают гайками. К рамке крепят ручку сварным методом или на болты.

С целью автоматизации зубчатого культиватора выполняют следующие действия:

  1. ось делают длиннее на ширину муфты;
  2. с внешней стороны от рамки прочно её закрепляют;
  3. снизу держака культиватора крепят электродвигатель с муфтой;
  4. устанавливают ремень, передающий крутящий момент от двигателя на ось.

При этом применяя различные диаметры муфт можно регулировать передаваемое усилие, а также скорость передвижения агрегата.

Дисковый роторный культиватор

Изготовление дискового роторного культиватора позволяет выполнять самостоятельное боронование земли, выравнивание её поверхности и разбивание крупных комков. Чертежи такого культиватора:



Основная часть его конструкции совпадает с зубчатым разрыхлителем, а вот рабочая часть имеет существенные отличия.

В качестве рабочего элемента используются выпуклые стальные диски с диаметром 20 см и толщиной 4 мм. Обычно их устанавливают в количестве 4-х штук с применением раздельных осей. Это обусловлено тем, что для разбивания комков необходимо минимальное количество дисков равное двум, а также разностью хода при возникновении препятствий на пути. Вручную изготовить качественно диски достаточно сложно, поэтому следует их заказать в мастерской.

Внутри рамки-держателя посередине устанавливают еще одну П-образную рамку, закрепленную на металлическом штыре и предназначенную для внутреннего крепления осей, а также для создания определенного наклона дисков.

Для регулировки угла наклона дисков в рамке предусматривают резьбовое соединение штока вспомогательной рамки к основной.

Размеры для неё подбираются с учетом диаметра осей и дисков, а также расстояния необходимого для установки креплений.

На каждую из осей закрепляют по два диска неподвижным образом. После чего их устанавливают на свои места и прикручивают в торцах гайками. Диски выпуклой часть должны быть обращены к осевой линии основной рамки.

Подробнее на видео:

Электрический культиватор из мясорубки

Культиватор из мясорубки является отличным решением для механизированной обработки огорода. Выбор именно такого электродвигателя обусловлен его высокой мощностью и компактностью. Внешне конструкция представляет собой металлическую основу с закрепленными по бокам двумя колесами и расположенным по центру электродвигателем, соединенным с рабочей частью агрегата.

Передвигаться он может как самостоятельно, так и при помощи применения физической силы. Для удобства пользования он оснащается двумя ручками, на которых располагают кнопку пуска двигателя, а также закрепляют провод, чтобы он не мешал при работе. Путем различного наклона устройства достигается различная глубина возделывания.

Сложность изготовления такого культиватора заключается в применении сварочных работ. В предыдущих вариантах конструкции без них можно было обойтись, а в данном случае придется сваривать основной каркас и крепить ручки.

Размер основного каркаса должен быть полностью подогнан под крепления двигателя мясорубки, но при этом иметь ширину, которая будет обеспечивать необходимую устойчивость и быть не уже рабочего элемента. Длина должна позволить разместить все конструктивные элементы, такие, как редуктор и двигатель. Поэтому сначала изготавливают и подгоняют детали, а под них делают каркас.

Так как двигатели мясорубок обычно имеют вал с различными вариантами переходов под редуктор, то можно попытаться найти подходящий уже готовый. Но обычно это вряд ли удается сделать, поэтому приходится вытачивать на нем канавку под крепление муфты с фиксацией при помощи металлической шпильки.

Этот переход следует делать разборным, чтобы в случае расцентровки можно было провести ремонтные работы. Затем к корпусу двигателя на болты прикрепляют редуктор с подходящим передаточным моментом.

На выходном валу редуктора приваривают три стальные лезвия для рыхления земли. Они располагаются с небольшим расстоянием друг от друга примерно по 5 см под углами в 120 градусов. При этом заточенная их часть должна быть расположена со стороны вращения вала.

Каркас изготавливают из металлических уголков с толщиной металла от 4 мм. К нему на болты прикрепляют электродвигатель при помощи хомутов, но не закрывая ребра охлаждения. Примерно по центру основания приваривают ось и устанавливают колеса, например, от велосипеда или мотоцикла. Желательно, чтобы они были достаточно проходимыми на обрабатываемом грунте. Со стороны рабочей части культиватора на корпус приваривают ручки управления, а затем на них размещают органы управления.

инструменты и материалы, устройство электрокультиватора и изготовление, чертежи и схемы подключения

Любой из владельцев садово-огородного участка знает, насколько утомительной и кропотливой может быть работа, связанная с возделыванием различных культур. Тем более что подобной работой занимаются чаще всего люди пожилые, которым не так уж и просто осилить нагрузки связанные с обработкой почвы до посадки и во время выращивания садово-огородных растений. Для упрощения этого нелегкого процесса и существует электрический культиватор, который вполне можно сделать своими руками в домашних условиях. Далее вашему вниманию простейшие модели подобных конструкций.

Что такое самодельный электрический культиватор или как сделать электрокультиватор

Чтобы сделать электрокультиватор необходимо приобрести понижающий редуктор, я нашел дома редуктор от промышленной мясорубки. Приварил два уголка к картеру редуктора, и две выгнутые трубы, для рукояток. Для большей прочности между ними приваривается металлическая распорка. На уголки нужно приварить колесные оси. Колеса желательно ставить большого диаметра, чтобы они не зарывались.

Самая главная деталь в этой конструкции — выточенный из лома вал. При этом делается соединение в шлиц. Кувалдой сбивается насадка мясорубки. В результате останется чугунная втулка с толстыми стенками. Туда помещается выточенная из лома заготовка. К ней привариваются грунтозацепы, изготовленные из автомобильной рессоры.

На рукоятку культиватора устанавливается выключатель двигателя. Для его подключения используется схема «треугольник» с конденсаторным пуском.

На первый взгляд, срок службы изготовленного агрегата невелик, потому что не предусмотрена сказка самодельного вала, находящегося в чугунной втулке. Но поскольку культиватор используется сезонно, оказалось достаточно один раз перед работой смазывать любым маслом это сопряжение.

Как сделать самодельный плуг для культиватора

Самодельный плуг для культиватора состоит из рабочих органов, механизмов и вспомогательных узлов. При работе плуга происходит отрезание пласта почвы ножом, который равен по ширине захвату корпуса. Благодаря предплужнику снимается верхний слой, который покрыт остатками растительности и сорняками. После чего укладывает его в борозду, которая образовалась при прошлом заходе.

Корпус плуга

Основу корпуса плуга составляет трехгранных клин АВСО. Его параметры используются во время проектирования конкретной конструкции, которые придают ей технологические и эксплуатационные свойства.

За крошение и изгиб пласта почвы отвечает угол а, который расположен в продольно-вертикальной плоскости. Оборачивание пласта земли происходит благодаря углу в, расположенного в поперечно-вериткальной плоскости. Для перемещения пласта в сторону, отвечает угол у, лежащий в горизонтальной плоскости. Благодаря этим параметрам происходит изгиб и крошение пласта земли. Связаны между собой все эти параметры тригонометрической зависимостью :

Исходя из этого, произвольно меняются только два угла. Для определения третьего используют значения первых двух. Довольно немаловажный вывод для любого конструктора. Если же изменить тот или иной параметр, трехгранный клин приобретает лемешно-отвальную поверхность определенного типа: винтовой (угол в), цилиндрический (угол а), цилиндроидальный (угол у), стандартный.

Зная все необходимые параметры, изготовить плуг для электрокультиватора не составит проблем.

Самодельный электрокультиватор: фото, описание, а также видео, где показано устройство в работе.

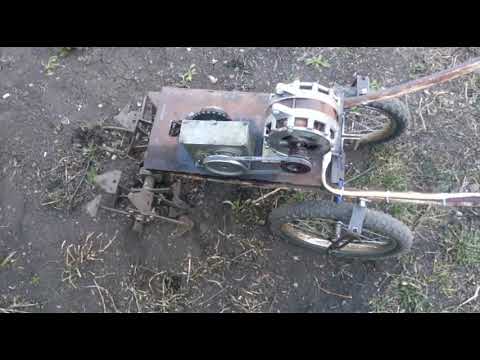

Умелец Станислав Иосифович, сделал своими руками самодельный электрокультиватор для обработки своего огорода. Основа конструкции самодельного культиватора — трёхфазный электромотор и редуктор вращающий фрезы культиватора. Также установлены колеса от ВАЗа. При этом вес устройства составляет 300 кг, а ширина захвата 116 см.

Обрабатывали участок на даче, обычной лопатой это заняло бы часа 2,5, а этот культиватор перепахал участок за 25 минут.

От электродвигателя на редуктор идёт ременная передача, от редуктора — цепная передача на вращение вала с фрезами.

На фото: автор самоделки.

Рекомендуем посмотреть видео, где показано устройство в работе.

Культиватор — это вид садовой техники, который заменяет ручной труд при обработке земли: рыхлит почву, формирует грядки. С его помощью можно очень быстро производить прополку, вносить удобрения. Это приспособление представляет собой механизированную тяпку с электрическим приводом.

Такой агрегат не подходит для больших площадей и разработки целины. Но на небольших участках, особенно там, где высаженные деревья и кустарники мешают применению более габаритной техники, самодельный электрокультиватор просто незаменим.

Изготовление мотоблока

Для этого электродвигатель заменяют мотоциклетным или другим бензиновым мотором, у которого выше мощность и есть реверс (вперёд/назад). Устанавливают вместо рабочего органа рыхления ещё два дополнительных колеса или грунтозацепа и уменьшают скорость хода за счёт редуктора. Таким образом из простенького культиватора сооружается полноценный мотоблок, механические возможности которого намного выше. Дальнейшее усовершенствование ведёт к созданию минитрактора, который способен не только работать в поле, но и перевозить грузы при помощи тележки.

Навесное оборудование

Для производства посадочных и других работ изготавливают окучник из дисков сельскохозяйственных борон, различные фрезы, каток, плоскорез для прополки, плуг-копатель и другие насадки, облегчающие физический труд на огороде. Каждое из этих приспособлений имеет своё крепление, которым цепляется к самодельному мотоблоку.

С помощью плуга-копателя можно посадить 10 соток картофеля одному человеку в течение 2−4 часов. Сначала делается борозда, в которую выкладываются семена. А при создании второй борозды совершается одновременная засыпка первой. Таким образом посадка картошки происходит равномерно и быстро. Выкапывание делается этим же и точно таким же методом. Только перед этим необходимо скосить ботву бензокосой или триммером, которые также изготавливаются своими руками.

Особенности самодельного культиватора

Глубина обработки почвы электрокультиватором не более 30 см. Он отлично и быстро справляется с работой в цветниках и на небольших грядках. Большинство из этих моделей — мини-культиваторы. Они имеют небольшой вес, удобны в работе, ими могут пользоваться даже женщины и пенсионеры. В отличие от бензиновых моделей, электрокультиваторы абсолютно экологичны и пригодны для обработки почвы в теплицах и парниках.

Для небольших садовых участков нерентабельно покупать дорогостоящие агрегаты для вспахивания земли. Современный рынок предлагает большой выбор моделей культиваторов: многорядных, однорядных, прицепных, ротационных, дисковых, фрезерных и других видов. Весом они могут быть от 10 до 50 кг.

Большинство из них прекрасно справляются с обработкой почвы и имеют длительный рабочий цикл, поэтому они очень нужны в крупных хозяйствах. Но многие дачники предпочитают более выгодный в финансовом плане вариант — создание электрического культиватора своими руками.

Модель на базе двигателя от мясорубки

Многое из того, что потребуется для работы, можно найти в своём хозяйстве или без труда приобрести. Для изготовления элементов конструкции нужны:

  • Исправный двигатель от мясорубки;
  • Колёса с осями;
  • Авторессора;
  • Уголки;
  • Лом;
  • Винт;
  • 2 трубы.

Из инструментов тоже многое найдётся под рукой:

  • Кувалда;
  • Плоскогубцы;
  • Набор ключей;
  • Молоток;
  • Сварочный аппарат, но если его нет, то совсем не нужно покупать, а можно взять напрокат.

К изготовленному из металла картеру редуктора прикручиваются 2 уголка, а к ним затем привариваются 2 трубы, которые будут служить рукоятками, поэтому они предварительно должны быть изогнуты до удобной в работе формы. Для прочности можно приварить между трубами металлическую распорку.

Далее, к уголкам привариваются оси для колёс, которые надо выбирать средних размеров. Потому что маленькие будут застревать в земле, а большими неудобно управлять.

В качестве вала используется обычный лом. Заготовка из него устанавливается во втулку, которая остаётся после удаления насадки мясорубки. Она убирается с помощью кувалды. Из авторессоры изготавливаются грунтозацепы, которые при монтаже надо слегка вывернуть винтообразно, чтобы легче было управлять культиватором. Затем их приваривают к валу под углом расположения 120 градусов.

Для удобства работы к ручке крепится выключатель, который подключается по схеме «треугольник», электропуск используется конденсаторный.

При быстром перемещении культиватора будут оставаться крупные комья земли, а если его передвигать медленно, то почва будет измельчаться. При желании для него изготавливается и самодельный плуг. Тогда можно будет не только рыхлить, но и вспахивать почву. Такой изготовленный культиватор своими руками может прослужить довольно долго.

Зубчатый ручной вспахиватель

При необходимости разрыхления земли на небольшую глубину используют ручные вспахиватели с зубчатыми элементами. Инструмент представляет собой несколько дисков, выполненных из стали и закрепленных на одной оси, на поверхности которых привариваются или вкручиваются Г-образные штыри.

Диски

должны обладать существенным весом, чтобы штыри могли без приложения дополнительных усилий вонзаться в землю. В качестве держателя для дисков используют П-образную рамку подходящей высоты, чтобы вращающиеся элементы её не касались. Посередине рамки с обратной от дисков стороны в перпендикулярном направлении прикручивается на болты ручка. В качестве материала для ручки можно использовать как дерево, так и металл, главное, обеспечить необходимый уровень прочности конструкции. Его изготовление аналогично тому, как было описано для культиватора «Торнадо».

Стальные диски

обычно изготавливают в количестве равным 5 из цельного металла, что позволяет снизить физические нагрузки и обеспечить эффективную работу. Диаметр дисков делают равным не менее 150 мм для обеспечения более качественного рыхления, а толщину — достаточной для крепления штырей.

Сначала их вытачивают на фрезерном станке, а затем просверливают необходимое количество отверстий по диаметру и внутри нарезают резьбу М8 или М10 под штыри в количестве от 4. Их распределяют равномерно по диску с одинаковым расстоянием друг от друга. Затем из прутков изготавливают Г-образные штыри и вкручивают в диски.

Ось

должна выдерживать полную нагрузку всех элементов без прогибов и деформаций, поэтому её диаметр должен быть от 20 мм. На концах оси нарезают резьбу под гайку. Длина оси должны учитывать ширину дисков, а также обеспечивать необходимое место под установку подшипников в местах крепления к рамке.

После этого готовые диски одевают на ось, а затем вставляют в рамку и по бокам надежно прикручивают гайками. К рамке крепят ручку сварным методом или на болты.

С целью автоматизации зубчатого культиватора

выполняют следующие действия:

  1. ось делают длиннее на ширину муфты;
  2. с внешней стороны от рамки прочно её закрепляют;
  3. снизу держака культиватора крепят электродвигатель с муфтой;
  4. устанавливают ремень, передающий крутящий момент от двигателя на ось.

При этом применяя различные диаметры муфт можно регулировать передаваемое усилие, а также скорость передвижения агрегата.

Устройство с мотором из электропилы

В этом электрокультиваторе функцию силового блока выполняет электропила цепная марки «Парма». Она крепится с помощью хомутов на раме культиватора. При необходимости пила быстро демонтируется и используется по прямому назначению.

Рама сваривается из стальных труб Ø24 мм. Рабочие фрезы делают из трубы Ø30 мм, а к ним приваривают стальные зубья — 6 шт под углом 30 градусов друг к другу. Вращение фрезам передаёт цепная двухступенчатая трансмиссия. В первой ступени звёздочка привода используется от пилы, а ведомая установлена от велосипеда. Вторая ступень состоит из мотозвёздочки и цепи.

Инструменты и материалы

Необходимые материалы:

  1. Подойдёт любой исправный электродвигатель мощностью от 1,6 до 2,2 кВт и частотой вращения до 1000 об/мин. Его можно взять со старой стиральной машины, промышленной мясорубки или купить в магазине.
  2. Два колеса с осью от детского велосипеда.
  3. Трубы, уголки.
  4. Электрический шнур около 50 — 70 метров с вилкой.
  5. Пусковые конденсаторы от 100 до 160 мкФ.
  6. Звёздочки малую и большую, цепь.

Инструменты:

  1. Сварочный аппарат.
  2. Болгарка.
  3. Набор ключей, плоскогубцы, молоток.

Техника на базе стартера СТ-8 от ГАЗ-51

Для изготовления электрокультиваторов и мотоблоков своими руками используются и более мощные двигатели от машин. Часто устанавливается стартер СТ-8 от ГАЗ-51.

Предназначенный для культиватора стартер необходимо модернизировать. Надо укоротить его вал, изготовить новую переднюю крышку из дюралюминия и запрессовать в неё подшипник 204. Задняя крышка с подшипником остаётся прежняя, только к ней прикрепляется маслёнка с литолом.

В двух крышках просверливается много мелких отверстий для вентиляции. Воздух через них прогоняется вентилятором, который крепится на вал электродвигателя и защищается кожухом из дюралюминия. Кожух присоединяется к стартеру полоской дюралюминия.

Деталь от мотоцикла К-125 — ведущая звёздочка стыкуется с втулкой-ступицей и крепится на хвостовик вала. На входном валу редуктора устанавливается такая же звёздочка. Они соединяются цепной втулочно-роликовой связью. Ещё 4 звёздочки, имеющие по 11 зубьев, крепятся на выходном редукторном валу — на каждом по 2. Они соединяются втулочно-роликовыми цепями. Культиваторные фрезы крепятся на концах рабочего вала.

Электрокультиватор ЛопЛош

Эта модель — альтернатива громоздким приспособлениям. Название состоит из двух частей — лопата и лошадь. Отличается особой конструкцией с горизонтальными фрезами. Подходит для обработки любого грунта без больших затрат времени и ресурсов.

Изготовить ЛопЛош своими руками совсем несложно. Для этого нужен крепкий каркас, опорная стойка, рукоятки управления с изоляцией для предотвращения ударов током, электродвигатель, редуктор для передачи вращения на валы ножей.

На валы устанавливаются левый и правый ножи с режущими частями в сторону вращения. На редуктор — боковые стенки с помощью гаек. Можно устанавливать один или несколько ножей, а также окучник в зависимости от выполняемых работ.

Особенность этого прибора — расположение рукоятками в сторону движения. Передвигать можно с максимальной скоростью без особых нагрузок на двигатель и без его перегрева.

Управление прибором


При запуске двигателя начинается вращение рабочего органа с ножами. При этом необходимо удерживать культиватор на месте при помощи сошника, который углублён в землю. После обработки этого клочка почвы агрегат приподнимают за руль управления, тем самым освобождая сошник, и культиватор перемещается на следующее место. Далее, происходят аналогичные действия.

Таким железным помощником обрабатывается до 6 соток за один день при условии, что земля нормальная и без корней. Глубина рыхления зависит от длины ножей и мощности двигателя и может достигать от 17 до 22 см. При суглинистой и тяжёлой почве надо устанавливать мотор около 3 кВт.

Отзывы

Самодельные электрокультиваторы в домашнем хозяйстве помогают облегчить труд и получать лучшие результаты, чем при дедовских методах. С современными заводскими моделями их, конечно, не сравнить. Но сделанные буквально из ненужного хлама приспособления достаются практически бесплатно и при этом часто выручают своих хозяев.

Для огорода у меня культиватор с бензиновым двигателем. Но в теплицах (их у меня три) работаю с самодельным электрическим культиватором, очень удобно и не дымит.

Дороговато обходится электричество, но не требует топлива, не воняет, не жужжит.

Если за изготовление возьмётся мастер, то качество и срок службы может быть ещё лучше заводского.

Самодельный культиватор | Мастер Винтик. Всё своими руками!

Добавил: Master,Дата: 10 Окт 2012

Самодельный культиватор успешно используют для обра­ботки почвы в междурядьях. Предлагаем вам смастерить самодельный культиватор для рыхления почвы.

Культиватор (рис. 15) состоит из пяти тяжелых стальных дисков 1, у трех из которых установлены согнутые зубья 2. Диски посажены на стальную ось 3 длиной 320 мм и диаметром 16 мм. На концах оси установлены втулки-подшипники скольжения, впрессованные в цапфы 4. К выступающим концам цапф прикреплены стальные скобы 5, которые сходятся на ручке 6. Диски и ось вытачивают на токарном станке. В боковых поверхностях трех дисков просверливают по пять радиально расположен­ных глухих отверстий-гнезд диаметром 10,1 мм. Зубья изготавливают из стального прута диаметром 10 мм и встав­ляют в гнезда. Затем просверливают сквозные отверстия диаметром 5,1 мм под пятимилиметровые заклепки и роззенковуют их так, чтобы головки заклепок были вровень с поверхностью. Диски навешивают на ось, устанавливают шай­бы, цапфы с подшипниками и гайки. Концы, которые выступают за гайки, расклепывают.

Литература: Малая механизация в приусадебном и фермерском хозяйствах. Под ред. И.П.Масло. 1996г.



ПОДЕЛИТЕСЬ СО СВОИМИ ДРУЗЬЯМИ:

П О П У Л Я Р Н О Е:
  • Автоматическая западня для ловли птиц своими руками
  • Западня и боек

    Одним из самых классических орудий лова является — западня. Как правило, все начинающие охотники-любители начинали именно с западни.

    Но западня не только классическое орудие лова, она является универсальным автоматическим орудием лова. В принципе западня представляет собой небольшую клетку (обычно с куполом), к которой в рамках одной конструкции приделаны по бокам два небольших клеточных отсека с большими автоматически захлопывающимися дверцами.

    Подробнее…

  • Делаем инкубатор сами
  • Как сделать инкубатор своими руками?

    Выведение кур и других пернатых — довольно хорошо распространёно в деревне или у кого есть соответствующие для этого условия. Если Вы занимаетесь искусственным выведением молодняка домашней птицы, то вам обязательно будет нужен  инкубатор. Домашний инкубатор незаменим для вывода небольшого количества цыплят в домашних условиях. Хороший инкубатор довольно дорогое удовольствие, поэтому его можно сделать своими руками из подручных материалов.

    Подробнее…

  • Схема преобразователя температура — частота
  • По предложенной, ниже схеме можно собрать простой преобразователь температуры в частоту.

    Он работает в температурном диапазоне от 0 до 100 °F (-20°С до +40°С) и преобразует в частоту в пределах от 0 до 1 кГц.

    Подробнее…

Популярность: 8 448 просм.

Как сделать самому электрический культиватор (мотоблок) фото, видео и краткое описание.


Оглавление:

  • Что такое самодельный электрический культиватор или как сделать электрокультиватор
  • Самодельный культиватор видео подборка
  • Как сделать самодельный плуг для культиватора

Собрать самодельный электрический культиватор довольно легко. Первым делом делаем ножи для культиватора из стальной ленты согнутой в виде петли, лучше всего подходит пружинистая сталь. После этого она крепится к деревянной ручке, длинна которой определяется самостоятельно. В результате получите петлю, диаметр которой 20 см, немного меньше ширины междурядий. По краям петля затачивается чтобы увеличить производительность.Что такое самодельный электрический культиватор или как сделать электрокультиватор

Чтобы сделать электрокультиватор необходимо приобрести понижающий редуктор, я нашел дома редуктор от промышленной мясорубки. Приварил два уголка к картеру редуктора, и две выгнутые трубы, для рукояток. Для большей прочности между ними приваривается металлическая распорка. На уголки нужно приварить колесные оси. Колеса желательно ставить большого диаметра, чтобы они не зарывались.

Самая главная деталь в этой конструкции — выточенный из лома вал. При этом делается соединение в шлиц. Кувалдой сбивается насадка мясорубки. В результате останется чугунная втулка с толстыми стенками. Туда помещается выточенная из лома заготовка. К ней привариваются грунтозацепы, изготовленные из автомобильной рессоры.

Угол расположения грунтозацепов — 120 градусов. При установке они слегка выворачиваются винтообразно, чтобы напоминало вкручивание винта в землю. Это позволит легче направлять культиватор. При быстром движении — земля пашется крупными комами. Если двигаться медленно — земля перемалывается.

На рукоятку культиватора устанавливается выключатель двигателя. Для его подключения используется схема «треугольник» с конденсаторным пуском.

На первый взгляд, срок службы изготовленного агрегата невелик, потому что не предусмотрена сказка самодельного вала, находящегося в чугунной втулке. Но поскольку культиватор используется сезонно, оказалось достаточно один раз перед работой смазывать любым маслом это сопряжение.

Самодельный культиватор видео подборка

Когда используется малогабаритная сельхозтехника (мотоблоки, культиваторы), в основном используют корпус. Для удешевления и упрощения плуга, число дополнительных узлов зачастую сводят к минимуму.

Отвал корпуса и лемех образуют общую рабочую поверхность плуга. Исходя из технологических требований, энергетических и кинематических условий, выбирают оптимальный вариант его формы. Многие люди используют в работе на приусадебном участке плуг общего назначения.

Во время вспашки они хорошо крошат, но не полностью переворачивают пласт. В основном они применяются при обработке старопаханных почв. Для вспахивания целинных, залежных, луговых и других тяжелых почв используются винтовые лемешно-отвальные плуги.

Корпус плуга

Основу корпуса плуга составляет трехгранных клин АВСО. Его параметры используются во время проектирования конкретной конструкции, которые придают ей технологические и эксплуатационные свойства.

За крошение и изгиб пласта почвы отвечает угол а, который расположен в продольно-вертикальной плоскости. Оборачивание пласта земли происходит благодаря углу в, расположенного в поперечно-вериткальной плоскости. Для перемещения пласта в сторону, отвечает угол у, лежащий в горизонтальной плоскости. Благодаря этим параметрам происходит изгиб и крошение пласта земли. Связаны между собой все эти параметры тригонометрической зависимостью :

Исходя из этого, произвольно меняются только два угла. Для определения третьего используют значения первых двух. Довольно немаловажный вывод для любого конструктора. Если же изменить тот или иной параметр, трехгранный клин приобретает лемешно-отвальную поверхность определенного типа: винтовой (угол в), цилиндрический (угол а), цилиндроидальный (угол у), стандартный.

Зная все необходимые параметры, изготовить плуг для электрокультиватора не составит проблем.

Самодельный культиватор на МТЗ-80, виды, порядок сборки своими руками

Хороший урожай получается за счет постоянного и планомерного ведения домашнего хозяйства. Для успешного достижения такой цели необходима правильная технология ухода, заключающаяся не только в регулярной обработке земли, но и использовании качественного оборудования.

Однако не всегда наличие огромного количества инвентаря и всевозможной утвари позволяет достичь требуемого результата.

Любое заводское изделие стоит немалых денег, поэтому самодельный культиватор на мтз 80 – отличный выход в такой ситуации.

Содержание:

Культиватор: что это такое, виды, как применяют

Под этим понятием кроется разновидность сельскохозяйственной техники, главным предназначением которой является обработка грунта. По технологии работы представленный тип оборудования подразделяется на пропашные и паровые изделия.

Применение первого типа актуально при возделывании почвы до непосредственно посева. Вторые же представители используются при обработке земли с высеянными на ней растениями.

Культиваторы в большинстве случаев применяются для следующих задач:

  • рыхления;
  • удаления сорняков;
  • сохранения влаги;
  • окучивания.

Отличительной особенностью таких приспособлений является рыхление без переворачивания пластов земли.

Среди множества разновидностей культивирующих машин выделяют представителей с неподвижными режущими элементами, выполняющими работу посредством тяговых усилий, а также с активными ножами, приводящимися в действие за счет двигателя.

По типу приводной системы встречаются ручные модели, мотокультиваторы и элементы, применяемые с более сложной техникой, например, с трактором.

В настоящее время находят свое применение следующие типы культиваторов:

  • с рабочими дисковыми элементами;
  • со стрельчатыми конструкциями;
  • лемешные;
  • фрезерные;
  • лесные с дисковым типом разрыхления и дискретным микроповышением.

Лесной тип культиваторов

Представленный тип предназначен для рекультивации грунта на лесных наделах, выведенных в пользование после вырубки деревьев. К числу особенностей на таких почвах относят проведение работ с заведомо сложными условиями – наличие пней и остатков рубки.

Такие приспособления устанавливаются на скиддеры или форвадеры и приводятся в действие за счет гидросистем агрегатов основных машин. Как уже было отмечено выше, подразделяясь на дисковые разрыхлители и модели с дискретным миркоповышением, такие устройства призваны перерабатывать значительные объемы почвы с всевозможными инородными объектами.

При этом отличительной особенностью этих разновидностей является то, что разрыхление в первом случае осуществляется посредством бороны с активным приводом, а во втором за счет реализации микроповышения.

Представленный термин подразумевает под собой двойное переворачивание гумусного слоя со специальным созданием места для посадки и быстрого роста будущих саженцев.

Мотокультиватор

Такая модель представляет собой силовой агрегат, главным предназначением которого является обработка грунта посредством фрезы. К числу отличительных особенностей этой модели в сравнении с классическим мотоблоком относят небольшой вес и отсутствие в составе вала отбора мощности.

Перечисленные достоинства мотокультиватора наделяют устройство большей мобильностью, что позволяет в значительно меньшей степени экономить трудовые ресурсы и осуществлять обработку на узких участках.

В зависимости от механизма, приводящего в действие силовой агрегат, представленный тип встречается в следующих моделях:

  • Бензиновые с двух- или четырехтактными двигателями.
  • Дизельные.
  • Электрические с возможностью запитывания от стационарной электрической сети или аккумулятора.

Какие материалы потребуются для изготовления своими руками

В качестве сырья для изготовления подобной техники понадобится подготовить металлические профили и листы из стали. В представленный список необходимо добавить и трубы с различным сечением.

Возможность варьирования диаметров позволяет создавать длинные рукоятки, с легкостью смещающие центр тяжести оборудования в нужном направлении. В качестве инструментов для изготовления культиватора следует выбрать болгарку, сварку и дрель с набором сверл по металлу.

Швеллеры и профилированные трубы позволяют создавать вместительный каркас для размещения вспомогательного оборудования и режущих элементов.

Самодельный культиватор на МТЗ-80

Для самостоятельного изготовления культиватора на универсально-пропашные тракторы МТЗ-80 необходимо предусмотреть специальное крепление. В остальном технология сборки конструкции ничем не отличается от банального орудия для рыхления почвы с возможностью ее прикрепления к силовому агрегату.

Культиватор представляет собой каркас, выполненный в форме прямоугольника из квадратного металлического профиля, с установленными плоскостями для резки.

Количество таких пластин в большинстве случаев составляет от 8-15 элементов.

Между такими плоскорезами следует установить пару колес и борону для устойчивости и регулирования глубины погружения конструкции. Последний элемент стоит фиксировать посредством цепей к краю несущей плоскости.

Монтировать место для крепления основного разрыхлителя необходимо таким образом, чтобы сохранялась возможность регулировки его высоты и силы нажатия.

При установке важно рассчитать будущую безопасность, исключить поломки и заклинивание составных элементов.

Предлагаем посмотреть интересное видео о культиваторе, изготовленном своими руками:

Приспособление для проведения обработки междурядий

Наиболее распространенным приспособлением среди домашнего инвентаря является междурядный разрыхлитель. Актуальность использования такого изделия обусловлена необходимостью обработки узких участков.

Это в свою очередь требует от подобного культиватора компактности, простоты и удобства применения.

С возделывание подобных наделов отлично справляется модель «Еж».

Для самостоятельного изготовления такого приспособления необходимо придерживаться следующей последовательности действий:

  • Приобрести черенок.
  • Смонтировать скобу в форме буквы П с отверстиями на концах.
  • Подготовить колеса и вал.

При этом вращающие элементы можно изготовить своими руками. В качестве таких изделий отлично подойдут старые стальные блины небольших габаритов с приваренными металлическими штырями. Последние детали можно выполнить из арматуры с сечением 8-10 мм. При установке таким шипам необходимо придать конусовидную форму.

Подготовленные режущие элементы – фрезы насаживаются на ось. При этом фиксация такой конструкции осуществляется посредством болтового соединения через подготовленные проушины.

В настоящий момент применение специальных миниатюрных приспособлений – достаточно распространенное занятие на загородных участках.

Предлагаем посмотреть видео о самодельном культиваторе на мтз 80 предназначенном для окучивания:

Культиватор на МТЗ 80 с редуктором от ВАЗ

Большинство людей при попытке сборки мотоблока своими руками сталкиваются с проблемой выбора надежного редуктора. Множество таких устройств подразделяются на неразборные (более дешевые модели) и разборные (с высоким ценовым диапазоном).

Отличной альтернативой таким механизмам выступают аналоги от ВАЗ. Сэкономив на приобретении редуктора в таком случае, возникает необходимость пересчета номинальной мощности и механической передачи вращательного движения. Это обстоятельство обусловлено характеристиками этой детали, заложенной заводом-изготовителем.

Положительными сторонами установки такого приспособления, несмотря на сложности при конструировании, станут итоговая дешевизна собранного культиватора и относительно легкая технология сборки. Распространенность ВАЗовских запчастей и доступность составных деталей на рынке облегчат задачу возможной починки.

Устройство и сфера применения дисковой бороны

Представленный тип устройства, являясь альтернативой культиватора и плуга, активно применяется для обработки почв с уровнем влажности не более 25-30%. В состав бороны входят специально размещенные под определенным углом стальные диски.

С их помощью осуществляется регулировка погружения режущих элементов и угол обработки.

По типу конструкции такой механизм подразделяется на сетчатые и навесные модели. Навесные механизмы предназначены для регулярной обработки грунта на глубину от 10 до 15 см.

Такие конструкции используются для:

  • предпосевного и повседневного возделывания земли;
  • ликвидации сорняков;
  • перемалывания перегнивших остатков;
  • омоложения наделов;
  • выравнивания и увеличения плотности грунта на участке.

Сетчатая разновидность призвана для решения следующих задач:

  • обработка почв с коркой, образующейся из-за обильных дождей или засухи;
  • обеспечения вентиляции воздуха и насыщения грунта кислородом;
  • сохранения и заделки влаги при одновременном внесении минеральных и органических удобрений;
  • снижения засоренности посевных.

Данные модели применимы для растений с высотой в стебле не более 25-30 см.

Такие механизмы выполняются в форме сетки с равномерно установленными металлическими шипами. Разбег зубьев выбирается в зависимости от предполагаемого функционала.

По целевому применению эти устройства подразделяют на:

  • садовые;
  • полевые;
  • болотные.

Садовые модели

Подобные изделия отличаются небольшим весом и предназначаются для междурядной обработки незначительных садовых наделов. Такие бороны позволяют рыхлить на почву на глубину не более 10-12 см.

Полевые конструкции

Применение этих борон актуально после проведения пропашных мероприятий.

Отдельные модели дополнительно оснащаются балластными ящиками для выравнивания приспособления. С помощью таких механизмов возможно осуществить рыхление грунта на глубину не более 15-17 см.

Болотные представители

Исходя из своего названия, такие подели призваны обрабатывать сложные земли на болотистых и лесных участках. Обработка ведется на глубину 20-25 см.

Особенности использования и принцип работы

Культивирование почвы осуществляется посредством врезания дисковых элементов с диаметром от 45 до 50 см в грунт. Размещение втулок с дисками на одной оси позволяет конструкции вращаться, что приводит к более эффективной обработке почвы.

Установка таких батарей требует выдерживания угла внедрения в землю, именуемого углом атаки. Такой показатель должен варьироваться в пределах от 5 до 20 градусов.

Угол выбирается в зависимости от твердости почвы. Чем плотнее верхний слой, тем больше должен быть угол атаки.

Принцип работы бороны, закрепленной на минимальном расстоянии от трактора, основан на разрушении верхней прослойки и подъеме нижних пластов. Для увеличения эффективности обработки необходимо обеспечить равномерное удаление передних и задних дисков.

При перемещении трактора по периметру обрабатываемого участка диски первой линии вскрывают верхний слой почвы. Подъем почвы осуществляется за счет сферической формы каждого из установленных дисков. Затем такие пласты сдвигаются в сторону и переворачиваются.

Вторая батарея возвращает перевернутую землю на прежнее место. В результате подобных действий выполняется требуемое разрыхление на необходимую глубину.

Порядок сборки дисковой бороны

Самостоятельное изготовление такого приспособления существенно экономит итоговую смету.

Для создания бороны в домашних условиях необходимо запастись терпением и подготовить следующие материалы:

  • трубу с сечением 50 мм;
  • квадратную раму, выполненную из швеллера U100;
  • пару старых колес;
  • средние бороны в количестве 5 шт.;
  • прорезиненный ремень.

На основе заранее подготовленного чертежа и выверенных размеров осуществляется сборка конструкции, состоящей исключительно на ремнях. Монтаж на трактор выполняется по правилу треугольника.

В ходе эксплуатации культиватора колеса должны удерживать каркас строго в горизонтальном положении. В противном случае увеличивается риск создания крена, деформации механизма и выхода его из строя.

Правильно собранная конструкция отличается практичностью, маневренностью и эффективностью разрыхления почвы.

Ведение сельского хозяйства – сложный многоэтапный процесс. От правильного ухода за почвой как до посадки, так и после высадки растений зависит ее плодородность.

Своевременная обработка наделов и снятие засохшей верхней корки в ходе культивирования позволяют насыщать верхний слой грунта необходимым запасом воздуха и сохранять влагу.

Знание технических характеристик подручного материала и правильность сборки позволят не только существенно сэкономить на этапах сборки и создания культиватора, но и обеспечат бесперебойную эффективную работу по возделыванию участка и получению богатого урожая.

Культиватор для мотоблока: как сделать самодельный полольник и собрать рыхлитель, дисковый своими руками

Культиватор необходим вам, если вы хотите избавиться от тяжелой механической работы на своем земельном участке. Простота использования, универсальность, компактность и невысокая цена – благодаря этим преимуществам культиватор стал незаменим в небольшом частном хозяйстве или на даче.

С помощью культиватора вы можете легко и быстро обработать небольшой участок земли, провести обработку труднодоступных мест (альпийских горок, землю около забора и прочих). Культиваторы широко представлены в магазинах садовой техники.

Культиватор можно изготовить самостоятельно из простых материалов.

Стоимость самодельного культиватора будет в несколько раз ниже, чем магазинного.

Виды культиваторов

Рассмотрим виды культиваторов. Главные параметры, на которые надо обратить внимание – это вес механизма и его мощность.

Тяжелые

Тяжелые механизмы весят до 60 кг, и мощность достигает 6 л.с. Такие культиваторы оснащены собственным двигателем, или же прикрепляются к мотоблоку.

Более подробно о работе тяжелого культиватора смотрите на видео:

Средние

Средние механизмы – наиболее распространенный в частном хозяйстве тип. Их вес составляет 45-60 кг, мощность от 4 до 6 л.с. Почва обрабатывается на глубину 25-28 см.

Средний

Легкие

Легкие механизмы – отличаются сниженным весом (до 40 кг). Они обрабатывают землю на меньшую глубину – до 18 см.

Прополочный

Прополочный культиватор для мотоблока своими руками используется не только для рыхления, но и для прополки. Конструкция прополочного культиватора отличается некоторыми особенностями.

В качестве основы используется навесная рама. С одной стороны рама крепится к мотоблоку, а с другой стороны опирается на одно или несколько колес.  На раме устанавливаются специальные лапы, которые срезают сорняки под корень, а также могут рыхлить почву на небольшую глубину.

Рассмотрим несколько видов простых культиваторов, которые можно сделать самостоятельно.

Из вил

Это один их самых простых способов. Культиватор состоит из горизонтальной ручки, стержня и устройства для вспахивания. В качестве основы используются обычные вилы. Зубья отгибаются по типу штопора, затем вилы насаживаются на ручку. Чтобы отогнуть зубья, достаточно обычного молота.

В качестве ручки можно взять черенок от лопаты или любой другой аналог. Для крепления ручки к насадке можно использовать изоленту.

Из вил

Из велосипеда

Это более сложный тип. Зато с его помощью можно выполнять больше сельскохозяйственных работ.

Берем велосипедную раму с одним колесом. Для управления прибором берется руль, или ручка из пластика. Между двумя частями велосипедной рамы устанавливается поперечная часть (стальной стержень, прикрепленный сваркой или болтами).

Лучше всего брать колесо среднего диаметра, так будет удобнее управлять устройством.

Затем мы прикрепляем к поперечной части головку, и культиватор готов.

Видео о том, как сделать культиватор из велосипеда.

Необходимо помнить, что диски не должны быть плоскими, их форма должны быть выпуклой. Форму заготовки можно изменить с помощью молота.

Как видим, изготовить такую необходимую в хозяйстве вещь, как культиватор, не очень сложно. Иногда культиватор можно изготовить только из подручных материалов. Но даже есть придется что-то покупать, затраты будут не очень велики.

Самодельные Культиваторы : Садовая техника

Доработка культиватора. Делаем трехколесный культиватор на базе обычного для удобной транспортировки к месту работы на участке.

Мотоблок из мотороллера «Муравей».

Все детали самодельного культиватора включая раму, колесо детского велосипеда и стрельчатую лапу культиватора подобрано на сельской свалке), а вот отдача от него — ощутимая. Пять соток засажены картофелем, пропалываю с помощью такого упорядоченного метало лома за каких-нибудь 40 минут.

Конструкция несложной самодельной мотофрезы. В качестве силового агрегата для нее можно использовать любой двигатель из серии Ш (Ш-52 Ш-58) с рабочим объемом цилиндра 50 см3.

Конструкция достаточно технологичной самодельной мотофрезы. Для ее изготовления требуется лишь 15 — 20 деталей нужно изготовить в мастерской. Все остальные можно сделать дома с применением сверлильного станка и электросварочного аппарата. Кроме того, некоторые детали — такие, как дистанционные трубки, изготовлены на сверлильном станке (при

Конструкция самодельного мотоблока, предлагаемый вашему вниманию, проста и доступна для повторения. Достоинство его состоит еще и в том, что он имеет оригинальную подвеску почвообрабатывающих орудий, необычные колеса, а также багажник. С помощью этого самодельного мотоблока можно пахать, боронить, сажать и окучивать картофель, выпахивать клубни,

Миктротрактор мотоблок Малыш — самый дешевый из микротракторов, поскольку сделан в основном из утиля — узлов и Деталей, выпускаемых промышленностью для серийных машин. Двухколесная машина, управляется идущим за нею человеком. Большой набор сменных прицепных и навесных орудий делает мотоблок универсальным, позволяет использовать его для

При разработке 5-ти лапчатого стрельчатого навесного культиватора коромыслообразную раму конструкторы изготовили в мастерских из уголков 35 X 35 см. На ней в шахматном порядке укрепили стрельчатые плоскорежущие лапы, взятые от культиватора КПН-4А.


Бочка баня под ключ цена.

Самодельный культиватор — Новости Матери-Земли

Домашнее хозяйство и животноводство Самодельный культиватор

Фото предоставлено ДЭВИДОМ БЕРГЕРОМ

Этот легкий самодельный электрический садовый культиватор отлично подходит для обработки листьев на грядках.

Я собрал электрический культиватор, используя старый фронтальный мотокультиватор, у которого был продутый двигатель и электродвигатель мощностью в поллошадиной силы от небольшого воздушного компрессора. Я просто хотел использовать небольшой культиватор в моем маленьком саду на заднем дворе; У меня есть два больших культиватора для моих больших садов. Но этот маленький культиватор стал любимым садовым инструментом.

Я привязался к этому самодельному культиватору, потому что он удобен для небольших работ и очень эффективен для обработки измельченных листьев, которые я измельчаю осенью.Он легкий, с ним легко обращаться — даже с удлинителем — и он не копает так глубоко во влажную почву, как более тяжелый культиватор.

Осенью 2005 года в моем маленьком саду была куча измельченных листьев глубиной 2 1/2 фута. Такое количество листьев обычно не разлагается до поздней весны или начала лета. Но я провел небольшой культиватор по листьям в январе, они быстрее компостировались, и к середине апреля почва была готова для посадки.

Для увеличения мощности я снял одну группу пальцев с самодельного культиватора.Я использовал двигатель мощностью в поллошадиной силы, но, оглядываясь назад, я бы порекомендовал двигатель мощностью в три четверти лошадиных сил для большей мощности. Я очень доволен своим самодельным инструментом.

Опубликовано 27 июня 2008 г.

СВЯЗАННЫЕ СТАТЬИ

Научитесь делать корзины, собирая глицинию, кудзу, жимолость, виноград и ежевику, чтобы сплести корзину из натурального волокна, которая идеально подходит для повседневного использования.

Управляя нашим собственным бизнесом на наших условиях, мы смогли максимально увеличить нашу свободу, и мы надеемся помочь другим сделать то же самое.

Давний компостер для квартир предлагает методы и советы, которые делают переработку органических отходов в тесных помещениях не только возможной, но и доступной.

Copyright 2022, Все права защищены | Огден Публикации, Инк.

Электрический культиватор своими руками из дрели. Изготовление электрокультиватора и мотоблока своими руками

10492 08.04.2019 7 минут

Обработка почвы — один из основных видов сельскохозяйственной деятельности. , который является обязательной частью ежегодного режима обработки почвы. Благодаря этому процессу осуществляется рыхление и перемешивание почвы, уничтожается больше сорняков, выравнивается поверхность поля.

Этот процесс осуществляется с помощью культиваторов.Также существует понятие глубокого рыхления, при котором без переворачивания рыхлят почву на глубину более 12 сантиметров. Для этого используются специальные приспособления – чизельные культиваторы.

Культивация необходима, потому что она значительно улучшает качество почвы, делая ее более подходящей для выращивания любой культуры.

После выращивания улучшаются водные и воздушные условия, активизируются полезные микроорганизмы. Это повышает продуктивность земельного участка, увеличивает количество всхожих семян и улучшает качество урожая.

В результате обработки верхний слой почвы становится более плодородным — полученный разрыхленный слой намного лучше удерживает влагу и препятствует ее испарению.

Также участок не только становится более ровным и удобным в плане обработки, но и содержит гораздо меньшее количество сорняков, которые могут просто задушить урожай после его всхода — когда наступает этот момент, удалить их без повреждают полезные растения.

Также возделывание особенно полезно для почвы в условиях сухого климата, где верхние, плодородные слои почвы не способны удерживать достаточное количество влаги, необходимой для нормального роста большинства сельскохозяйственных культур.

Перекопка земли в данном случае приводит к еще большим потерям и полному нарушению баланса — урожай может быть еще хуже, чем если бы земля не была вскопана .

О производителе

На больших площадях культивацию проводят с помощью специальной техники — трактора, к которому прикрепляются культиваторы различной конструкции, с разной формой фрез, выполняющих рыхление.

Но использование такой техники и применение сложных технологий и методов возделывания нерентабельно на участках с небольшой площадью.

Поэтому для достижения хороших результатов при уборке урожая в домашнем хозяйстве, на площадях около гектара, широко применяют мотоблоки и мотокультиваторы с соответствующим навесным оборудованием.

Культиваторы для огорода, ручные, электрические культиваторы для дачи, неоднократно доказали свою полезность, а также экономичность – в зависимости от того, какую площадь необходимо обработать и какие дополнительные функции должна выполнять данная техника, можно выбрать именно то, что лучше всего на будущее владельцу мотоблока (или попробовать сделать новые варианты самоделок для мотоблока).

Кроме того, при необходимости можно изготовить много дополнительного оборудования для мотоблока самостоятельно, используя только то, что есть на данный момент «в хозяйстве» — из подручных материалов получаются изделия, которые в плане по своей функциональности, не уступают изделиям, собранным на заводе.

Но все же, даже мотоблоки, вне зависимости от того, где и кем они сделаны, имеют свои недостатки. Прежде всего, это главная часть любого изделия — двигатель. Независимо от того, бензиновый он или дизельный, он все равно требует ухода и ремонта (регулировка карбюратора мотоблока не так уж и сложна).

В любом двигателе необходимо регулярно менять масло, в каждом из них есть детали и расходники, которые очень быстро изнашиваются и также требуют регулярной замены.

То же самое относится и к навесному оборудованию — существует большое количество его вариаций, но чаще всего используется лишь небольшая его часть, всего несколько устройств, которые также нуждаются в ремонте, который не всегда можно сделать быстро, особенно если мастерская делает не иметь своего личного сварочного аппарата…

А без него очень сложно и даже невозможно что-либо сделать.Поэтому, чтобы облегчить задачу садоводам при обработке земли, муромская компания ПРОМТЕХ предлагает альтернативу громоздким устройствам – культиватор ЛопЛош .

Предприятие занимается изготовлением механических устройств узкой специализации с электроприводами и деталей к ним.

Продукция этой фирмы уже завоевала доверие и стала популярной среди владельцев небольших фермерских хозяйств, благодаря своему удобству и практичности.

Особой популярностью пользуются

ЛопЛош, название которых происходит от двух слов — лопата и лошадь.

Особенности их конструкции, горизонтально расположенные фрезы, электродвигатель в качестве привода и удобная конструкция позволяют без особых затрат времени, сил и средств обрабатывать практически любую почву.

В этой области они успешно конкурируют с любыми другими устройствами и механизмами, такими как: культиватор Богомол, Кайман, Викинг, Техас, Стриж, Чемпион, Патриот, выигрывая у них по многим параметрам.

Популярные модели

Для тех, кому понравился культиватор ЛопЛош, цена будет зависеть от того, какую модель они выберут. Всего в линейке три модели, которые отличаются друг от друга мощностью, и, соответственно, типом почвы, которую они способны обрабатывать.

Но всех объединяет особая конструкция горизонтально расположенных фрез. Всего их три, два из них силовые, работающие на скорости 300 об/мин. Они предназначены для рыхления, прополки почвы и, по сути, выполняют основную функцию.

Один фрез имеет большую скорость — он используется для мульчирования, освоения целины.

1100

Электрический культиватор ЛопЛош 1100 – это устройство с наименьшей мощностью из представленных на рынке техники – это около 1,1 киловатта. Этой мощности вполне достаточно для обработки легкого грунта в достаточно быстром темпе.

Электродвигатель, установленный на данном изделии, асинхронный, однофазный, работает в непрерывном режиме.Вес всего изделия составляет примерно 35 килограмм, ширина захвата 30 сантиметров, глубина обработки почвы 18 сантиметров.

Цена данного товара на российском рынке около 16 900 рублей.

1500

Электрический культиватор ЛопЛош 1500, второй по мощности культиватор. В основном он идентичен предыдущей модели, за исключением некоторых параметров, таких как мощность двигателя, которая составляет уже 1,5 киловатта, и вес, равный 37 килограммам.

Остальные характеристики абсолютно идентичны — двигатель асинхронный однофазный, непрерывная работа, охват почвы — 30 сантиметров, глубина ее обработки — 18 сантиметров. Средняя цена этого продукта составляет 18 400 рублей.

2000

Электрический культиватор ЛопЛош 2000, самый мощный продукт из линейки культиваторов ЛопЛош. Мощность двигателя, установленного на этой модели, составляет 2 киловатта … Он способен к длительной работе и весит около 38 килограммов.

Это устройство является наиболее оптимальным вариантом для владельцев участков с тяжелой почвой, так как из всей линейки культиваторов имеет достаточную мощность для рыхления большинства из них за один проход.

В этом видео представленная модель запускается.

Своими руками

На самом деле сделать культиватор лоплош своими руками будет не так уж и сложно … Все что вам нужно это прочная рама, к которой будут крепиться все комплектующие — рукоятки управления, опорная стойка и электродвигатель .

Основную часть, двигатель, конечно, нужно будет выбрать ответственно, так как от него потребуется не только большая мощность, хотя бы один киловатт, но и надежность — он будет располагаться на рыхлой конструкции.

Силовой кабель нужно выбирать так, чтобы его изоляция была устойчива ко всем возможным воздействиям, ведь большую часть времени он будет находиться снаружи и лежать на земле.

Также для обеспечения надежности необходима хорошая фурнитура — все выключатели и реле должны быть рассчитаны на то, что они будут эксплуатироваться в тяжелых условиях и при больших вибрациях, что со временем может привести их в негодность, без возможности ремонта.

Сбор урожая является одним из самых трудоемких видов деятельности в сельском хозяйстве. Зерноуборочным комбайном Полесье вы быстро и качественно уберете весь урожай.

Снегоход поможет передвигаться по заснеженной местности. Снегоход Ермак – это качество, скорость и надежность.

Садовый опрыскиватель – важный и высокоэффективный инструмент для защиты растений, своевременной подкормки и профилактики. можно посмотреть, как сделать опрыскиватель своими руками.

Каркас и металлические детали могут быть изготовлены из любого металла , только за исключением ручек — их нужно как можно лучше изолировать во избежание поражения электрическим током при попадании электрического тока на тело каким-либо образом.

Единственной серьезной проблемой может быть только изготовление редуктора для передачи крутящего момента на валы ножей.

На самом деле сделать его в домашних условиях будет довольно сложно.

Но, в том случае, если соответствие самодельной конструкции оригиналу не принципиально, три ножа можно легко заменить двумя, а то и одним — как известно, главное не количество, а умение использовать. Таким образом, один нож можно подключить непосредственно к двигателю без необходимости использования дополнительных деталей.

Руководство пользователя

Для тех владельцев домохозяйств, которые приобрели культиватор ЛопЛош, инструкция по эксплуатации разъяснит основные функции и метод работы по культивации и мульчированию.

Состоит из нескольких пунктов и подпунктов, описывающих назначение устройства: рыхление почвы, формирование борозд, окучивание навоза, обработка дерна, измельчение сорняков, культивация в междурядьях. Ниже приведены технические данные модели, для которой предоставляется инструкция и комплект поставки, что в него входит.

Требования безопасности при работе с прибором: исключить работу с прибором под дождем, использовать спецодежду, при наладке и обслуживании прибора необходимо отключать его от сети. Во время обработки почвы силовой кабель должен находиться на видном месте, он всегда должен быть в поле зрения.

Следующий пункт — описание устройства, где указаны все основные части устройства, последовательность их подключения.Практически процесса описаны в конце инструкции которые можно выполнить с помощью ЛопЛош и порядок подготовки продукта к их выполнению:

  • Для рыхления на валы устанавливаются левый и правый ножи, а на редуктор боковые стенки.

  • Ножи должны быть установлены таким образом, чтобы их режущая часть была направлена ​​в сторону вращения. Стенки крепятся таким образом, чтобы шпильки крепления стали на свои посадочные места, их необходимо закрепить гайками.
  • Глубина, на которой будет производиться рыхление, должна устанавливаться путем установки штанг над или под ножами.
  • Для мульчирования достаточно установить на скоростной вал специальный нож, а на редуктор установить боковые стенки.
  • Для формирования борозд с помощью ЛопЛоша необходимо установить несколько ножей — левый и правый пропашные ножи на приводных валах, а окучник устанавливается на редуктор, впритык к нему.

В этом видео формирование грядок культиватором ЛопЛош.

После подготовки устройства к одной из операций необходимо правильно расположить его на обрабатываемом грунте. Этот процесс описан в следующем пункте инструкции.

Основными условиями являются установка устройства в правильном направлении, ручками по направлению движения и размещение кабеля питания, который должен быть размещен на поводке с кольцами.

Езда при обработке почвы может осуществляться на максимальной скорости, при которой отсутствуют признаки большой нагрузки на двигатель — он не издает посторонних шумов и не перегревается.

Заключение

В хозяйстве, на огороде, в поле для облегчения труда и достижения хороших результатов недостаточно использовать только старые, дедовские методы. Всего одним простым инструментом можно успешно справиться всего с несколькими сотнями квадратных метров легкой почвы.

Но обработать большую площадь земли с тяжелой почвой, сделать ее плодородной и дающей хороший урожай, можно только с помощью специально предназначенных для этого специальных приспособлений.

Это именно то, что есть ЛопЛош — простое по конструкции, это приспособление позволяет делать большой объем работы за очень короткое время. Несмотря на то, что его цена больше стоимости простой лопаты, результат будет значительно выше первоначальных затрат.

Полезным дополнением будет навеска гусеничная на мотоблок, рекомендуем ознакомиться.

Культиватор — вид садово-огородного инвентаря, который заменяет ручной труд при обработке земли: рыхлит почву, формирует грядки. С его помощью можно очень быстро пропалывать, вносить удобрения. Это устройство представляет собой механизированную мотыгу с электрическим приводом.

Такой заполнитель не подходит для больших площадей и освоения целины. Но на небольших участках, особенно там, где посаженные деревья и кустарники мешают использованию более крупной техники, самодельный электрокультиватор просто незаменим.

Особенности самодельного культиватора

Глубина обработки почвы электрокультиватором не более 30 см. Хорошо и быстро справляется с работой на клумбах и в небольших грядках. Большинство этих моделей представляют собой мини-культиваторы. Они легкие, простые в использовании и могут использоваться даже женщинами и пенсионерами. В отличие от бензиновых моделей, электрические культиваторы абсолютно экологичны и подходят для обработки почвы в теплицах и парниках.

Для небольших садовых участков невыгодно покупать дорогие машины для вспашки земли. Современный рынок предлагает большой выбор моделей культиваторов: многорядные, однорядные, прицепные, роторные, дисковые, фрезерные и другие виды. Они могут весить от 10 до 50 кг.

Большинство из них отлично справляются с обработкой почвы и имеют длительный рабочий цикл, поэтому очень нужны в крупных хозяйствах. Но многие дачники предпочитают более выгодный в финансовом плане вариант – создание электрокультиватора своими руками.

Электрический культиватор представляет собой устройство с редуктором и электродвигателем, расположенными на раме. Рабочий сошник и фреза крепятся к выходному валу шестерни. Острые ножи фрезы обеспечивают качественное вспахивание почвы. Глубина зацепления регулируется сошником.

Рулевое колесо с ручкой соединено с рамой, транспортное колесо прикреплено. Принцип работы следующий: электродвигатель передает крутящий момент через червячную передачу на фрезы.Электрический культиватор управляется с помощью рулевого колеса, соединенного с рамой.

Для того чтобы использовать механизированные приспособления, облегчающие работу на приусадебном участке, совсем не обязательно покупать дорогой мотоблок или электрокультиватор. Удобное устройство может изготовить любой человек, знакомый с техникой. Существует несколько самых распространенных моделей самодельных электрокультиваторов.

Модель на базе двигателя от мясорубки

Многое из того, что требуется для работы, можно найти на вашей ферме или легко купить.Для изготовления элементов конструкции необходимо:

  • Исправный двигатель от мясорубки;
  • Колеса с осями;
  • Автопрессор;
  • Уголки;
  • Винт;
  • 2 трубы.

Инструментов тоже много под рукой:

  • Кувалда;
  • Плоскогубцы;
  • Набор ключей;
  • Молоток;
  • Сварочный аппарат, но если его нет, то вообще не нужно покупать, а можно арендовать.

К корпусу редуктора из металла прикручиваются 2 уголка, а затем к ним привариваются 2 трубы, которые будут служить ручками, поэтому их нужно предварительно согнуть до формы, удобной для использования. Для прочности между трубами можно вварить металлическую прокладку.

В качестве вала используется обычный лом. Заготовка из него устанавливается во втулку, которая остается после снятия насадки мясорубки. Удаляется кувалдой. Проушины сделаны из автопружин, которые при установке нужно немного выкрутить, чтобы было легче управлять культиватором.Затем они привариваются к валу под углом 120 градусов.

Для удобства работы к рукоятке прикреплен выключатель, который подключается по схеме «треугольник», электростартер конденсаторный.

При быстром перемещении культиватора останутся крупные комья почвы, а при медленном перемещении почва будет измельчена. При желании для него также изготавливается самодельный плуг. Тогда можно будет не только рыхлить, но и вспахивать почву. Такой изготовленный культиватор своими руками может прослужить довольно долго.

Устройство с двигателем от электропилы

В данном электрокультиваторе функцию силового агрегата выполняет цепная пила марки Парма. Он крепится хомутами к раме культиватора. При необходимости пилу можно быстро разобрать и использовать по назначению.

Каркас сварен из стальных труб Ø24 мм. Рабочие резцы изготовлены из трубы Ø30 мм, к ним приварены стальные зубья — 6 шт под углом 30 градусов друг к другу.Вращение фрез передается двухступенчатой ​​цепной передачей. На первом этапе используется ведущая звездочка от пилы, а ведомая устанавливается от велосипеда. Вторая ступень состоит из мотоциклетной звездочки и цепи.

Вал фрезы изготовлен из круглого металлического профиля и установлен в вилке рамы с помощью подшипников качения. Резцы и звездочки крепятся дюбелями. Это устройство должно быть оснащено защитными кожухами на приводных цепях.

Оборудование на базе стартера СТ-8 от ГАЗ-51

Для изготовления своими руками электрических культиваторов и мотоблоков также используются более мощные двигатели от автомобилей. Часто устанавливают стартер СТ-8 от ГАЗ-51.

Стартер, используемый для культиватора, нуждается в обновлении. Необходимо укоротить его вал, изготовить новую переднюю крышку из дюралюминия и запрессовать в нее подшипник 204. Задняя крышка с подшипником остается прежней, только к ней крепится масленка с литолом.

В двух крышках просверлено много маленьких отверстий для вентиляции. Воздух прогоняется через них вентилятором, закрепленным на валу двигателя и защищенным дюралюминиевым кожухом. Кожух соединяется со стартером дюралюминиевой планкой.

Деталь от мотоцикла К-125 — ведущая звездочка соединена со ступицей-втулкой и крепится к хвостовику вала. Такая же звездочка установлена ​​на первичном валу коробки передач. Они соединены звеном цепи ролик-ролик.К выходному валу шестерни крепятся еще 4 звездочки с 11 зубьями – по 2 на каждой. Они соединены втулочно-роликовыми цепями. К концам рабочего вала крепятся фрезы культиватора.

Электрический культиватор ЛопЛош

Данная модель является альтернативой громоздким светильникам. В названии две части — лопата и лошадь. Отличается особой конструкцией с горизонтальными ножами. Подходит для обработки любых грунтов без больших затрат времени и ресурсов.

Сделать ЛопЛош своими руками совсем не сложно.Для этого нужна прочная рама, опорная стойка, рукоятки управления с изоляцией для предотвращения поражения электрическим током, электродвигатель, редуктор для передачи вращения на валы ножей.

На валах установлены левый и правый ножи с режущими частями по направлению вращения. На редукторе — боковины с гайками. Можно установить один или несколько ножей, а также окучник, в зависимости от выполняемой работы.

Особенностью данного устройства является расположение ручек по ходу движения.Можно двигаться на максимальной скорости без особых нагрузок на двигатель и без перегрева.

Любой владелец садового участка знает, какой утомительной и кропотливой может быть работа, связанная с выращиванием различных культур. К тому же такого рода работы чаще всего выполняют люди пожилого возраста, которым не так просто справиться с нагрузками, связанными с обработкой почвы перед посадкой и при выращивании огородных растений. Для упрощения этого непростого процесса существует электрический культиватор, который легко можно сделать своими руками в домашних условиях.Далее вашему вниманию самые простые модели таких конструкций.

Культиватор: концепция, комплектация

Электрический культиватор представляет собой электрическое устройство для обработки земли. Таким образом, он может быть полноценным аналогом ручного труда и отлично справится с задачей по рыхлению почвы, внесению удобрений, созданию грядок и их прополке. Говоря простым языком, электрический культиватор – это механизированная мотыга.

Внимание! Рассматриваемое устройство вовсе не предназначено для обработки больших сельскохозяйственных угодий.Зато отлично подойдет для ухода за небольшим цветником, садовым участком и т.д.

Основная задача культиватора – придать почве необходимую структуру (снимает слой почвы не более 30 см в глубину), тем самым подготовив ее к подкормке, поливу и другим манипуляциям с участком, засеянным культурами.

Среди основных достоинств электрокультиватора можно выделить следующие:


Изготовление электрокультиватора своими руками

С помощью нехитрых приспособлений, которые есть практически в каждом доме, где живет мужчина, можно сделать простой, удобный в эксплуатации и, главное, практичный культиватор, работающий от сети.Ниже вы найдете самые простые модели подобных изделий.

Конструкция стартера

Культиватор из стартера можно сделать, если в домашнем гараже есть стартер от какой-нибудь машины. В нашем случае речь пойдет о стартере от Газ-51. Для того, чтобы деталь выполняла свои функции качественно и на протяжении длительного времени, потребуются некоторые манипуляции со стартером для его усовершенствования.

Необходимо немного укоротить вал стартера, после чего необходимо будет заменить его переднюю крышку и сделать множество отверстий диаметром около 5 мм как в передней, так и в задней крышке.Через эти отверстия воздух будет продуваться качественным вентилятором, который может выполнять эту функцию с помощью вала электродвигателя, например, от какого-нибудь старого грузовика. На концах рабочего вала должны быть установлены фрезы культиватора.

Двигатель

Полуфабрикат монтируется на заранее подготовленную силовую платформу из листовой стали.

Совет. Так как конструкция получится достаточно громоздкой, следует позаботиться об укреплении основания для культиватора.Для этого используются продольные ребра жесткости, которые привариваются к несущей платформе.

Строительная шлифовальная машина

Из болгарки можно сделать компактный культиватор малой мощности. Вполне достаточно для прополки междурядий в саду или на приусадебном участке. Измельчитель в этой конструкции выполняет роль электропривода.

Все остальные узлы для создания культиватора можно взять от старого мотокультиватора. Средний показатель мощности болгарки составляет 600 об/мин.Поэтому отрезной круг для нее не подходит. Наилучший вариант – использовать клиноременный шкив с желобками.

Узел подвески измельчителя приварен к раме старого культиватора. Для подключения готового изделия к электросети можно использовать удлинитель на витке.

Готовое изделие получится достаточно легким, компактным и высокопроизводительным (резаки аппарата будут производить около 300 об/мин).

Консультации. Чтобы с электрокультиватором было удобнее работать и руки не чувствовали перенапряжения, на ручки изделия можно надеть небольшие отрезки резиновых шлангов, которые по диаметру совпадают с трубами культиватора.

Конструкция стиральной машины

Если в вашем доме завалялась старенькая уже совершенно бесполезная (но при этом рабочая) стиральная машина, не спешите ее выбрасывать: попробуйте сделать замечательный небольшой электрокультиватор, используя ее двигатель.

Для его создания нужен самый простой набор деталей:

  • Обычное колесо диаметром около 1,5 м, которое будет выполнять простейшую функцию — мотора.
  • Электродвигатель от старой стиральной машины (подойдет даже советский вариант).
  • Металлический уголок длиной около 3 м.
  • Двухжильный провод.
  • Барабан и кусок листового металла для создания защитного кожуха.
  • Пружины от машины (из них получатся отличные ножи).
  • Редуктор, тумблер и кнопка пуска.

Теперь можно переходить непосредственно к сборке деталей конструкции. Первым делом необходимо завершить все сварочные работы. Затем идет подготовка лезвий для культиватора. Чтобы они действительно работали, необходимо соблюдать простое правило: у каждого из ножей должна быть своя траектория движения, и она не должна пересекаться со всеми остальными.

Для двигателя потребуется две обмотки: рабочая и пусковая. Первый будет подключен к сети в постоянном режиме, второй необходим исключительно для запуска готового садового электроинструмента.

Вот и все тонкости, которые необходимо знать для создания простой и эффективной конструкции культиватора, работающей на участке. Удачи!

Как сделать электрокультиватор своими руками: видео

Обработка земли – это тяжелый физический труд, требующий не только крепкого здоровья, но и значительного количества времени.Поэтому для облегчения обработки земли многие дачники и сельские жители применяют механизированный способ обработки своих огородов. Для этого нужно только иметь желание, светлую голову и руки, способные сделать необходимые приспособления.

Сделать самого железного помощника для работы на сайте не составит труда. Ведь практически у каждого хозяина в гараже хранятся старые запчасти от автомобилей или бытовой техники, которые пригодятся для таких целей.

Из, казалось бы, ненужных вещей можно легко сделать мотоблок или самодельный мотокультиватор. Сложные механизмы своими руками постоянно совершенствуются и служат долго.

Самый простой агрегат для изготовления – культиватор бензопила или электрокультиватор. А вот сделать мотоблок своими руками из заднего моста ВАЗ гораздо сложнее. Для этого необходимы некоторые знания технологии и свойств металлов, а также слесарные навыки и использование специальных инструментов.

Имея на своем участке электрический культиватор для обработки почвы, вы экономите время и силы. Конечно, этим агрегатом нельзя обрабатывать большие площади, так как его ход ограничен длиной электрического шнура. А вот рыхлить землю в саду, на грядках и клумбах вполне можно. А за счет того, что он работает на электричестве, а не на бензине, его используют в больших теплицах и теплицах.

Собрать самодельный электрокультиватор своими руками может практически любой человек, знакомый с законами электротехники и физики из школьного курса.

Необходимые материалы:

Инструменты:

  1. Сварочный аппарат.
  2. Болгарский.
  3. Набор ключей, плоскогубцы, молоток.

Электрический культиватор

На примере известного с 1980 года мини-культиватора «Крот» можно попробовать создать аналогичную вещь своими руками. Поначалу она будет несовершенной, но с приобретением опыта изготовления самоделок такая техника становится не только удобной в эксплуатации, но и многофункциональной, а в конечном итоге незаменимой на собственных земельных участках.Для того чтобы сделать электрокультиватор своими руками, чертеж и схема представлены на рисунках.

Основные элементы

На чертеже показан оптимальный вариант устройства. При желании его упрощают исходя из наличия необходимых деталей и прямого назначения агрегата. Например, можно снять редуктор и рукоятку переключения и передать вращение двигателя через промежуточный вал непосредственно на инструмент с ножами. В данном случае муфта представляет собой ролик для натяжения ремня — его тоже снимают.А также для удобства эксплуатации можно собрать одноколесный культиватор.

Скорость вращения рыхлительных ножей регулируется диаметром ведущей и ведомой звездочек. Кстати, вместо них в цепях используются различные шкивы и ременная передача. Это снижает вес устройства и снижает уровень шума. Кроме того, происходит проскальзывание ремня при ударе рабочих ножей о камни или корни кустарника, что благотворно сказывается на работе мотора.

Схема подключения трехфазного двигателя

Здесь Cp — рабочий конденсатор. Часто используется упрощенное соединение , то есть без ср. При запуске двигателя пусковой конденсатор Сп включается, а затем отключается. Для этого используется кнопка (Кн) от старой стиральной машины или автоматический выключатель, который используется на домашних счетчиках электроэнергии.

Контроль приборов

При запуске двигателя начинается вращение рабочего органа с ножами.При этом необходимо удерживать культиватор сошником, который заглубляется в землю. После обработки этого куска почвы машину поднимают за руль, освобождая тем самым сошник, а культиватор перемещается на следующее место. Далее происходят аналогичные действия.

С таким железным помощником за один день обрабатывается до 6 соток, при условии, что земля нормальная и без корней. Глубина рыхления зависит от длины ножей и мощности двигателя и может достигать от 17 до 22 см.Для суглинистого и тяжелого грунта необходимо установить двигатель мощностью около 3 кВт.

Изготовление мотоблока

Для этого электродвигатель заменяется мотоциклетным или другим бензиновым двигателем, который имеет большую мощность и имеет реверс (вперед/назад). Вместо рабочего органа рыхления устанавливаются два дополнительных колеса или грунтозацепа и снижается скорость движения за счет редуктора. Таким образом, из простого культиватора строится полноценный мотоблок, механические возможности которого намного выше.Дальнейшее совершенствование приводит к созданию минитрактора, который способен не только работать в поле, но и перевозить грузы с помощью тележки.

Вложения

Для производства посевных и других работ из дисков сельскохозяйственных борон, различных фрез, катка, плоскорезов для прополки, копателя и других приспособлений, облегчающих физический труд в саду, изготавливают окучник. Каждое из этих приспособлений имеет свое крепление, которое цепляется за самодельный мотоблок.

Используя плуг-землекоп, можно за 2-4 часа посадить 10 соток картофеля на одного человека. Сначала делается борозда, в которую раскладываются семена. А при создании второй борозды одновременно засыпается и первая. Таким образом, картофель сажается равномерно и быстро. Копание производится таким же и точно таким же способом. Только перед этим необходимо скосить ботву бензиновым резаком или триммером, которые также изготавливаются своими руками.

Виды домашней продукции

Фрезер из подручных материалов.

Это одна из простых самоделок, созданная для рыхления почвы на глубину 27-30 см. Представляет собой каркас, сваренный из профильных труб 50×70 мм. Размер самой рамы зависит от используемого двигателя, который обычно устанавливается на мотоциклы ИЖ-Планета, ИЖ-Юпитер, мотороллер Муравей или другую подобную технику.

Резцы собраны крестовиной из стальных пластин 5×40 мм, их концы загнуты буквой Г и заточены. 6-8 из них равномерно распределены и надежно приварены к стальному валу.

Сам силовой агрегат вместе с коробкой передач и сцеплением устанавливается сверху рамы, а рабочий вал с фрезами крепится на подшипниках снизу. Двигатель и вал соединяются обычной мотоциклетной цепью … Устанавливается руль, к нему крепится ручка газа и рычаг сцепления. Обязательно приварите крепление сошника к раме. Без него фрезерование почвы невозможно.

При запуске двигателя и включении первой передачи начинается вращение рабочего органа с фрезами.Скорость обработки вполне приличная. За 4-5 часов можно пройти 10-12 соток. Обратите внимание, что двигатель мотоцикла имеет естественное охлаждение. Поэтому через 40-50 минут непрерывной работы ему дают остыть. Для успешной работы фрезера необходимо сконструировать вентилятор для двигателя и нагнетать поток воздуха к его краям.

Мотокросс на базе бензопилы .

Очень легкая конструкция из велосипедного руля и любой бензопилы.Все крепится к небольшой рамке. Не имеет колес. В качестве рабочего органа используется уменьшенная копия резцов. Ширина прополки 25-28 см, глубина 6-8 см. Ручки управления вынесены прямо на руль. Очень удобно использовать мотокросс между рядами посадок.

Мотоборд самодельный .

Эта конструкция напоминает скейтборд, только диаметр колес увеличен. Доска удлиненная. Сзади поставили двигатель от бензопилы.Управление выведено на изогнутую дугой ручку, которую держат во время движения. Скорость зависит от качества сборки механизма и может достигать 100 км/ч.

Велосипед .

Для настоящего Кулибина нет ничего привычнее, чем поставить двигатель от любого мопеда на велосипед, выбранный с колесами меньшего диаметра. Но не все так просто. Спицы необходимо укрепить, саму конструкцию собрать так, чтобы двигатель не мешал ногам и при этом хорошо обдувался встречным потоком воздуха.Для заднего колеса желательно сделать амортизаторы, дающие возможность ездить по проселочным дорогам. Можно даже использовать обычные колеса от настоящего самоката, но это за счет переделки вилок. Управление двигателем выведено на руль.

Ежегодная перекопка огородов вряд ли кому-то доставляет удовольствие, поэтому многие домостроители приходят к решению о разработке полуавтоматических устройств, позволяющих сэкономить время и силы, которые бесполезно и мучительно тратятся на рутинную перекопку земли.

Посмотрите в первой части видео, как была сделана данная конструкция электрокультиватора на базе сеялки, а заключительная его часть посвящена проверке реальной работы изготовленного культиватора в полевых условиях.

В качестве движителя автор этой интересной самодельной модели использовал тяжелую и довольно мощную дрель. На его основе был создан культиватор. Поскольку бюджет был ограничен, пришлось реализовать несколько нестандартных ходов. Конечно, после дрели, у которой есть свой редактор, понадобился еще дополнительный редуктор для получения большей мощности на меньших оборотах.В качестве промежуточного использовался редуктор от неисправной мясорубки мощностью 1,5 киловатта. Так как силовая установка должна располагаться внизу, было принято решение поворачивать дрель рукояткой вверх. Патрон зажимал остаток вала отрезанного двигателя.

Затем был использован кусок полоски, купленный в хозяйственном магазине. Ширина полосы 40 миллиметров, толщина 4 миллиметра. Длина полосы от края редуктора дрели до края редуктора болгарки.Все размеры зависят от устройств, используемых в качестве основы.

Поверх полосы устанавливается и приваривается квадратная профильная труба 25 на 25 такой же длины. Толщина стенки 2 миллиметра. Далее из той же полосы делается скоба. Его радиус равен радиусу редуктора дрели. После этого к планке приваривается кронштейн, а по бокам свободной части привариваются два болта на 8.

Далее изготавливается зажимное устройство. Края загнуты в противоположную от приложенного усилия сторону, чтобы шайбы не соскальзывали с кронштейна при затягивании гаек, а прорези под болты сделаны шлифовальным кругом, установленным в другой болгарке.Шайбы и гайки стягиваются.

Приваривается полоса, длина которой равна ширине редуктора. Далее следует полоса, отформованная по форме верхней части коробки передач. Посередине, напротив монтажного отверстия, сверлятся отверстия для крепления редуктора ко всей этой конструкции. Две планки с прорезями под болты, чтобы не погнуть планки, болтами притягиваются к редуктору.

Здесь используется звездочка от карпатского мопеда. Внутренние шлицы пришлось немного подточить, юбку от звездочки пришлось срезать, и только в этом случае она очень плотно сидела на месте крепления дисков болгарки.Соответственно все было стянуто гайкой. Были опасения, что звездочка пробуксовывает, однако направление вращения вала совпало с направлением резьбы. Соответственно, чем больше усилий развивалось на валу, тем больше звездочка притягивалась к нижней гайке.

В принципе, силовой агрегат самодельного культиватора на базе дрели практически готов. Его можно отложить.

Теперь нам нужен сепаратор подшипника. Заказать их можно у токаря, но из-за отсутствия материала был найден компромисс.

В качестве приводного вала для культиватора использовалась шпилька диаметром 16 миллиметров и соответственно под нее были выбраны подшипники с внутренним диаметром 16 миллиметров. Внешний диаметр подшипников составлял 35 миллиметров. Поскольку наружный диаметр подшипника составлял 35 миллиметров, в качестве обоймы использовалась обычная стальная водопроводная труба с внутренним диаметром 35 миллиметров. Подшипник марки 180902 входит туда более-менее свободно. Используется на бытовых генераторах. Сделать обойму из трубы не составило труда.

Труба с внутренним диаметром 35 миллиметров. Отрезается кольцо шириной около 30-35 миллиметров. Далее в трубе шлифовальным кругом делается прорезь и по ее краям привариваются отрезки полосы 40×25. В середине этих сегментов просверлено отверстие диаметром 6,2 миллиметра. Снизу вставляется болт на 6 мм, сверху шайба и гайка, снизу болт обваривается. Необходимо четыре таких клипа.

Далее в качестве несущего шасси всей конструкции используются два куска квадратного профиля 25х25.Во избежание затруднений при вращении вала используем технологическую хитрость. Вставляем вал в подшипники и фиксируем гайками. Теперь прихватываем клипсы к профилю. Кусок полосы 40 х 4 мм длиной примерно 160 мм фиксирует подготовленные зажимы в одно целое. Сварка просто застревает.

Затем, слегка ослабив гайки подшипников, удерживающие обоймы, вал смещается в сторону и все это варится. Это необходимо для того, чтобы не перегреть подшипники, так как сталь в них закалена и быстрый нагрев и постепенное охлаждение высвобождают материал подшипника.Кроме того, смазка может пригорать. Поэтому подшипники лучше не перегревать, а при приварке сепараторов лучше их вытаскивать.

Затем с одной стороны откручивается гайка, снимается подшипник и ставится шестерня. Внутренний диаметр большой шестерни в этом случае был чуть меньше размера гайки на 16, поэтому гайку пришлось немного подточить и потом на огромных дисках гайка запрессовывалась в шестерню. Шестерня накручивается на вал и снова собираются подшипники, шестерни выкручиваются и начинается сборка.

В верхней части силовой установки расположены две секции профильной трубы 25 на 25, длина около 320-340 миллиметров. Профиль складывается пополам, ведь здесь усилие вращения будет передаваться сверху. Для того, чтобы этот квадратный профиль не скручивался, как пропеллер, было решено привести его форму к прямоугольнику.

Вторая полуметровая секция шпильки диаметром 16 миллиметров оснащена второй парой обойм с подшипниками и вызвала проблемы со второй шестерней.Его внутренний диаметр оказался чуть больше 16 миллиметров, поэтому на шпильку накрутили гайку, затем на шпильку намотали бумагу и надели на нее эту шестеренку. Только после этого вокруг гайки приваривалась шестерня. Сварка производилась необычным способом. Шестерня была утоплена на половину высоты в воду, поэтому при вваривании шестерни не перегревалась.

Далее шестерня опускается до плотного зацепления зубьев. Нижняя обойма опускается до упора в гайку, удерживающую шестерню.Верхняя обойма выравнивается по высоте вертикального профиля. Здесь есть небольшой пробел. Вставляем туда отрезки полосы и прихватываем их сваркой. Затем извлекаем подшипники в зоны сварки и привариваем сепаратор как следует.

Кусок полосы 4 на 40 и длиной 75-80 миллиметров приваривается заподлицо по высоте с вертикальным профилем. Далее, создавая треугольник, свариваются два куска квадратного профиля длиной 26-28 мм. Можно даже 30 см.

Задняя звездочка от мопеда Карпаты, ее внутренний диаметр намного больше диаметра вала.Для установки этой звездочки на вал использовалась следующая технология. В центральное отверстие этой звездочки были установлены усиленные шайбы, и внутренний диаметр 16 миллиметров. Причем нижний диаметр шайбы оказался чуть больше центрального диаметра звезды. С помощью измерительного циркуля шайба была установлена ​​строго по центру звездочки и место соприкосновения шайбы и звездочки пролито суперклеем.

Для первоначального крепления шайбы к звездочке использовался суперклей

, чтобы шайба не двигалась во время сварки.Рекомендуется сваривать прихваточным методом. Только после приваривания 4-х контрольных точек к звезде по периметру приваривается шайба.

Накручиваем на вал гайку на 16, одеваем шестерню. Сверху приварите к звездочке вторую шайбу снаружи. Накручивается еще гайка на 16, приваренная к шайбе. Звездочку снимают, гайку откручивают, звездочку переворачивают и снова накручивают на вал. Сверху навинчивается свободная гайка и приваривается к шайбе.Таким образом, мы имеем зажатую двумя шайбами ​​звезду, к которой приварены две гайки.

К скобам привариваются два отрезка такой же полосы размером 40×4 и длиной 80-100 мм. Все это связано еще одним сегментом. Таким образом, получается подобие буквы П. По размеру профильная труба приваривает получившуюся букву П к остальной конструкции. Получается треугольник, что позволяет добиться максимальной жесткости конструкции.

5 вариантов от простого к сложному

Земледелие – это сложный физический труд, связанный со значительными нагрузками на организм человека.Поэтому многие землевладельцы прибегают к механизации многих своих основных работ, таких как посев, обработка почвы и сбор урожая. Особенно это необходимо крупным фермерам, которые приобретают всю необходимую технику за огромные финансовые средства.

Но для большинства мелких землевладельцев такие затраты неприемлемы, так как, во-первых, нет таких нагрузок и объемов работ, а, во-вторых, они убыточны из-за большого количества простоев. Выходом для них из этой ситуации станет покупка минитрактора или самостоятельное изготовление необходимого инструмента.

Наиболее используемым орудием при обработке земли является культиватор , который может одновременно выполнять функции удаления сорняков, рыхления земли и окучивания растений.

Культиватор промышленный представляет собой сложное техническое устройство, рассчитанное на длительную непрерывную работу, сконструировать которое самостоятельно достаточно сложно.

Но для большинства мастеров это не представляет серьезного препятствия, и они из подручных средств изобретают различные механические приспособления, не менее эффективные и удобные в использовании.В итоге решается несколько задач :

  • полевые работы механизированные,
  • избавление от старого хлама,
  • экономия денег.

Рассмотрим самые простые варианты.

Культиватор простой «Торнадо»

Одним из самых простых и дешевых в производстве культиваторов является «Торнадо». Такое название он получил из-за формы рабочей части спиральных острых штифтов, закрученных по спирали.

Данная конструкция предназначена для удаления сорняков вместе с корнями …Для этого к крестовине на ее концах перпендикулярно плоскости привариваются четыре витых штыря, а к середине под прямым углом к ​​плоскости приваривается трубодержатель.

Длина трубы выбирается исходя из удобства использования инструмента и напрямую зависит от роста человека. На конце трубы закреплен рычаг с равными плечами относительно средней линии трубы для поворота инструмента. В результате должен получиться некий аналог штопора, но гораздо крупнее.

Для изготовления рабочей части культиватора — зубьев необходимо взять стальной пруток диаметром 10 мм и на гибочном станке согнуть его на пол-оборота с расстоянием, равным половине длины.

Длина изгиба должна соответствовать необходимой глубине обработки плодородного слоя, то есть до 25 см.

Поэтому прутья надо подбирать до 35см. После этого их нужно согнуть определенным образом, чтобы было достигнуто их максимальное совпадение.От того, насколько точно они будут загибаться, зависит равномерность входа орудия в землю и качество рыхления. Затем к ним приваривают крестовину из металлической пластины толщиной 4 мм и более и плоских размеров, достаточных для закрепления трубы-держателя.

Диаметр трубы должен быть не менее 20 см, чтобы обеспечить надежность конструкции. В верхней части крепится ручка-рычаг из трубы такого же диаметра. Трубы желательно брать алюминиевые , чтобы значительно снизить вес конструкции. Длина рычага должна соответствовать ширине плеч человека, который будет обрабатывать этим инструментом. После этого концы штифтов следует заточить.

Обычно такой культиватор изготавливается в виде ручного инструмента , но его можно модифицировать и получить более универсальное устройство, работающее от электричества. Для этого рычаг сделан съемным, а труба телескопической с несколькими креплениями по высоте болтами. Затем из прутка и трубы изготавливается переходник к держателю патрона электродрели.

Основная задача — соблюдать соосность относительно оси, чтобы при работе не возникало биений, а также прочность крепления всех деталей. После этого нужно подобрать мощную дрель с регулировкой скорости и реверса, а также патрон для обычных сверл. В результате культиватор будет работать как обычная сеялка при наличии электричества или вручную при работе в поле.

Велокультиватор

Одна из самых распространенных конструкций ручных культиваторов в селах для обработки небольших огородов.Он представляет собой часть рамы с велосипедным колесом, в верхней части которой закреплены рукоятки, а в нижней — культиваторная головка.

Существенным преимуществом такого инструмента является простота изготовления, а также использование готовых деталей от велосипеда практически без модификации.

Берут раму от велосипеда и с помощью болгарки разрезают ее на две части в двух местах: сверху рамы в месте крепления подседельной трубы, а также в месте расположения каретки, сохраняя целостность детали куда крепится заднее колесо.

После этого седельная насадка отрезается или снимается с подседельной трубы, а на ее место приваривается держатель для рабочей части культиватора, выполненный в виде полосы с несколькими отверстиями. Затем изготавливается ось для колеса и моторама. Он должен быть достаточно надежным, поэтому целесообразно использовать сталь .

К перьям рамы приваривается небольшая подставка для двигателя, а с другой — рама для противовеса. Для этого возьмите металлические уголки, сваренные в виде буквы П и приваренные к основной раме симметрично с двух сторон.В качестве противовеса возьмите любой груз, равный весу двигателя.

Моторный комплект в виде прямого привода на ось колеса и передачи крутящего момента через фланец. Затем к оси приваривают колесо, а в местах крепления к раме ставят подшипники.

Вторая часть рамы приваривается к каретке за рулевую колонку, а трубы загибаются в удобное положение и используются как ручки.

Для изготовления культивационной головки можно использовать стандартные элементы, используемые для мини-тракторов, а можно изготовить самостоятельно из стальных прутьев или толстой пластины, изогнутой клинообразным образом и заточенной по краю.В верхней части пластины в местах, совпадающих с креплением на подседельном штыре, делаются отверстия.

Зубчатый ручной плуг

При необходимости рыхления земли на небольшую глубину применяют ручные плуги с зубчатыми элементами. Инструмент состоит из нескольких дисков, изготовленных из стали и закрепленных на одной оси, на поверхности которых приварены или ввинчены Г-образные штифты.

Диски должны иметь значительный вес, чтобы штифты могли вонзаться в землю без дополнительных усилий.В качестве держателя диска используется П-образная рама подходящей высоты, чтобы вращающиеся элементы не касались ее. Посередине рамы со стороны, противоположной дискам в перпендикулярном направлении, на болты навинчена рукоятка. В качестве материала для ручки можно использовать как дерево, так и металл, главное, обеспечить необходимый уровень прочности конструкции. Его изготовление аналогично описанному для культиватора «Торнадо».

Стальные диски обычно изготавливаются в количестве, равном 5 цельным металлам, что позволяет снизить физическую нагрузку и обеспечить эффективную работу.Диаметр дисков выполнен равным не менее 150 мм для обеспечения лучшего рыхления, а толщина достаточна для крепления штифтов.

Сначала их обтачивают на фрезерном станке, а затем сверлят необходимое количество отверстий по диаметру и нарезают внутри резьбу М8 или М10 под штифты в количестве 4 и более. Они распределены равномерно по диску на одинаковом расстоянии друг от друга. Затем из брусков изготавливают Г-образные штифты и вкручивают их в диски.

Ось должна выдерживать полную нагрузку всех элементов без прогибов и деформаций, поэтому ее диаметр должен быть от 20 мм.На концах оси нарезается резьба под гайку. Длина оси должна учитывать ширину дисков, а также обеспечивать необходимое пространство для установки подшипников в местах крепления к раме.

После этого готовые диски надеваются на ось, а затем вставляются в раму и надежно крепятся гайками по бокам. Ручка крепится к раме сварным способом или болтами.

С целью автоматизации культиватора зубчатого выполнить следующее:

  1. ось удлинена на ширину муфты;
  2. с внешней стороны рамы, она прочно закреплена;
  3. к нижней части держателя культиватора крепится электродвигатель с муфтой;
  4. установить ремень, передающий крутящий момент от двигателя на ось.

При этом, используя различные диаметры муфт, можно регулировать передаваемое усилие, а также скорость движения агрегата.

Культиватор дисковый роторный

Производство роторного дискового культиватора позволяет самостоятельно боронить почву, выравнивать ее поверхность и разбивать крупные комья. Чертежи такого культиватора:


Основная часть конструкции совпадает с зубчатым сошником, но рабочая часть имеет существенные отличия.

В качестве рабочего элемента используются выпуклые стальные диски диаметром 20 см и толщиной 4 мм. Обычно их устанавливают в количестве 4 штук с использованием отдельных осей. Это связано с тем, что для разбивания комков требуется минимальное количество дисков, равное двум, а также с разницей хода при появлении препятствий на пути. Сделать качественные диски своими руками достаточно сложно, поэтому их следует заказывать в мастерской.

Внутри рамы держателя посередине установлена ​​еще одна П-образная рама, закрепленная на металлическом штифте и предназначенная для внутреннего крепления оси , а также для создания определенного наклона дисков.

Для регулировки угла наклона дисков в раме предусмотрено резьбовое соединение тяги вспомогательной рамы с основной.

Размеры для него подбираются с учетом диаметра осей и дисков, а также расстояния, необходимого для установки креплений.

На каждой из осей закреплены два диска. неподвижные . После этого их устанавливают на свои места и прикручивают на концах гайками. Диски имеют выпуклую часть, обращенную к средней линии основной рамы.

Еще на видео:

Электрический культиватор от мясорубки

Культиватор-мясорубка — отличное решение для механизированной обработки огорода. Выбор именно такого электродвигателя обусловлен его высокой мощностью и компактностью. Внешне конструкция представляет собой металлическую основу с закрепленными по бокам двумя колесами и расположенным в центре электродвигателем, соединенным с рабочей частью агрегата.

Может передвигаться как самостоятельно, так и с помощью физической силы.Для удобства использования он оснащен двумя ручками , на которых расположена кнопка запуска двигателя, а также закреплен провод, чтобы он не мешал во время работы. Разная глубина культивации достигается разным наклоном устройства.

Сложность изготовления такого культиватора заключается в использовании сварки. В предыдущих вариантах конструкции можно было обойтись без них, и в этом случае пришлось бы сваривать основную раму и прикручивать ручки.

Основная рама размера должна полностью подходить к узлам крепления двигателя болгарки, но при этом иметь ширину, обеспечивающую необходимую устойчивость, и быть не уже рабочего органа. Длина должна позволять разместить все элементы конструкции , такие как редуктор и двигатель. Поэтому сначала изготавливаются и подгоняются детали, и под них изготавливается рама.

Так как двигатели мясорубок обычно имеют вал с различными вариантами переходов на редуктор, можно попробовать найти подходящий готовый.Но обычно это вряд ли возможно, поэтому приходится вытачивать на нем паз для крепления муфты с фиксацией металлической шпилькой.

Этот переход следует делать разборным , чтобы можно было провести ремонтные работы в случае перекоса. Затем к корпусу двигателя прикручивается редуктор с подходящим передаточным моментом.

На выходной вал редуктора приварены три стальных ножа для рыхления земли. Они расположены с небольшим расстоянием друг от друга примерно на 5 см под углами 120 градусов.При этом их заостренная часть должна располагаться со стороны вращения вала.

Каркас изготовлен из металлических уголков толщиной металла 4 мм. К нему болтами крепится электродвигатель. с зажимами , но не закрывающими ребра охлаждения. Примерно по центру основания приваривают ось и устанавливают колеса например от велосипеда или мотоцикла. Желательно, чтобы они были достаточно проходимы на обработанной почве. Со стороны рабочей части культиватора к корпусу привариваются ручки управления, а затем на них размещаются органы управления.

Мощный культиватор для сельского хозяйства

Скачать проектный документ/конспект

Сельское хозяйство всегда было неотъемлемой частью человеческой экосистемы. Однако традиционные методы ведения сельского хозяйства требуют больших человеческих усилий и отнимают много времени. Вспашка почвы – одна из самых трудоемких операций в сельском хозяйстве. Ручная разбивка полей плиткой — очень тяжелая задача, в то время как тракторы требуют больших капиталовложений наряду с большими расходами топлива.

Эта недорогая портативная почвообрабатывающая машина с питанием от аккумуляторной батареи представляет собой универсальное современное решение для улучшения традиционных методов ведения сельского хозяйства, поскольку оно снижает человеческие усилия при очень незначительной цене с использованием моторизованного почвообрабатывающего механизма.Электрический культиватор помогает сократить время и затраты, связанные с обработкой почвы, благодаря умной портативной конструкции, тем самым повышая производительность и эффективность в сельском хозяйстве.

Портативный культиватор с электроприводом обладает рядом преимуществ, в том числе:

  • Автоматический режим
  • Работает от батареи Топливо не требуется
  • Портативный и простой в эксплуатации
  • Экономичнее по сравнению с трактором
  • Замена животной силе и человеческому усилию.
  • Сокращает время обработки почвы

В машине используется колесо с приваренными уголками для обеспечения эффективного сцепления с почвой. Конструкция колес разработана таким образом, чтобы обеспечить надежное сцепление с почвой, достаточно сильное, чтобы тянуть вилы культиватора во время обработки почвы. Выключатель на ручке используется для выключения машины. Машина приводится в движение электродвигателем, который использует звездочку для привода тянущего колеса.

Аккумулятор используется для питания двигателя силой, способной протаскивать вилы через почву.3 вилы культиватора обеспечивают легкое и узкое рыхление точно так, как это необходимо для сельского хозяйства. Портативная легкая конструкция позволяет легко контролировать направление движения машины во время ее использования. Также его можно легко переносить в транспортных средствах или вручную для транспортировки машины. Таким образом, электрический культиватор представляет собой интеллектуальный инновационный бестопливный механизм для обработки почвы на ферме и в саду.

  • Компоненты
  • Электродвигатель
  • Велосипедное колесо
  • Цепные звездочки
  • Колесные уголки
  • Подшипник
  • Вал
  • Аккумулятор
  • Переключатель
  • Электрика и проводка
  • Крепления и соединения
  • Опорная рама
  • Винты и фитинги
Вид спереди


Вид сбоку

3D-виды

%PDF-1.3 % 87 0 объект > эндообъект внешняя ссылка 87 83 0000000016 00000 н 0000002008 00000 н 0000002870 00000 н 0000003083 00000 н 0000003965 00000 н 0000004005 00000 н 0000004045 00000 н 0000004066 00000 н 0000004450 00000 н 0000004471 00000 н 0000004832 00000 н 0000005473 00000 н 0000005956 00000 н 0000006170 00000 н 0000006648 00000 н 0000006870 00000 н 0000007094 00000 н 0000007116 00000 н 0000007750 00000 н 0000007772 00000 н 0000008502 00000 н 0000008524 00000 н 0000009258 00000 н 0000009280 00000 н 0000009970 00000 н 0000009992 00000 н 0000010669 00000 н 0000010961 00000 н 0000011255 00000 н 0000011482 00000 н 0000011747 00000 н 0000012057 00000 н 0000012380 00000 н 0000012660 00000 н 0000013012 00000 н 0000013268 00000 н 0000013495 00000 н 0000013854 00000 н 0000014210 00000 н 0000014528 00000 н 0000014862 00000 н 0000015154 00000 н 0000015472 00000 н 0000015782 00000 н 0000016099 00000 н 0000016426 00000 н 0000016666 00000 н 0000016987 00000 н 0000017319 00000 н 0000017601 00000 н 0000017933 00000 н 0000018263 00000 н 0000018541 00000 н 0000018861 00000 н 0000019187 00000 н 0000019471 00000 н 0000019749 00000 н 0000020068 00000 н 0000020350 00000 н 0000020668 00000 н 0000020895 00000 н 0000021163 00000 н 0000021390 00000 н 0000021722 00000 н 0000021987 00000 н 0000022297 00000 н 0000022619 00000 н 0000022902 00000 н 0000023220 00000 н 0000023242 00000 н 0000023844 00000 н 0000023982 00000 н 0000026660 00000 н 0000064824 00000 н 00000 00000 н 0000115142 00000 н 0000115282 00000 н 0000505146 00000 н 0000505424 00000 н 0000523870 00000 н 0000538014 00000 н 0000002113 00000 н 0000002848 00000 н трейлер ] >> startxref 0 %%EOF 88 0 объект > эндообъект 168 0 объект > поток Hb«`a`pd`[email protected] (1MDecvsXǕ>@2ȴ.~Nd¥g7$%V˺-biVK r!4qXۍ{AR̐e\*Bt,LOV]m&|oӛs&883/ ~Id22>H:9k4ͨF%JSt:u(eN[ye%Uu6O.1 [uD%%rlALP[(m..8 іM-:@Hq>XDAA

Румпель против культиватора: как их использовать

Когда вы будете готовы обработать сад к весенней посадке, культиватор или культиватор, безусловно, лучше, чем разгребать землю лопатой или рыхлить вручную. Многие люди используют термины «культиватор» и «культиватор» как синонимы и думают, что это одно и то же.
Оба они используются для одной и той же цели — вскапывания и перемешивания почвы.Но есть ключевые отличия.

Чак Обендорф — менеджер по маркетингу продукции компании Troy-Bilt. Он говорит, что культиватор меньше по размеру и им проще управлять, и он не обладает такой мощностью копания, как культиватор. Он в основном используется для рыхления почвы на существующей площади посадки.

«Они идеально подходят для приподнятых грядок. Если у вас есть огород, они отлично подходят для ухода за междурядьями, чтобы не допустить прорастания сорняков, они достигают ширины до 12 дюймов», — говорит Обендорф. «Мы говорим, что они хороши для сада площадью примерно до 1500 квадратных футов.Вы могли бы вспахать весь сад, а затем вам захотелось бы перейти оттуда к культиватору.»

Культиваторы

имеют более мощные двигатели и большие пальцы как по толщине, так и по диаметру. Обендорф говорит, что тип культиватора, который вы выберете, также будет зависеть от площади вашего сада.

«В большом саду, от 1500 квадратных футов и выше, возможно, до 5000 квадратных футов, вы могли бы использовать культиватор с передними зубьями. Они меньше культиваторов», — говорит Обендорф. «И затем, как только вы превысите 5000 квадратных футов, если у вас есть хороший большой огород, вы захотите перейти на культиватор с задними зубьями, иметь настоящую рабочую лошадь, которая действительно сможет копать. глубоко и переверните почву.

Румпель с задними зубьями — это то, что вам нужно, чтобы открыть новые горизонты. Машине нужно копать глубоко, вырывать корни и переворачивать грязь. Некоторые культиваторы с задними зубьями могут вращаться в противоположных направлениях, что обеспечивает больший крутящий момент.

Когда ваши растения вырастут, используйте культиватор для борьбы с сорняками. Меньше шансов выкорчевать и повредить новые саженцы. Наличие обеих машин облегчит работу в саду.

Особенности самодельного электрического культиватора. Купить самодельный электрический культиватор, фото, видео Купить самодельный электрический культиватор

Alam ng sinuman в мга ari нг заговор хардин кунг gaano nakakapagod и maingat на trabaho анг мaaaring мaiugnay нa paglilinang н ба’т ібанг мэнаним.Bukod это, ganitong Gawain, который является главным, который является главным, на хинди, gaanong легко сделать, чтобы karga на Auugnay са Pagbubungkal лупа новый Magtanim в сауне, как обычно. Халаман са Хардин. Чтобы сделать его простым и понятным, это может быть электрический культиватор, который может помочь вам в любой ситуации. Наса создает самую простую модель естественной природы.

Тагапагсасака: концепт, саклав

Электрический культиватор представляет собой устройство с электрическим приводом и дизайном для легкого использования.Kaya, maaari itong магия является ganap аналога manu-manong paggawa и perpektong makayanan gawain ng-ослабления lupa, pagpapabunga, paglikha кама и pag-aalis nga damo. nagsasalita sa simpleng salita, электрический культиватор — механический измельчитель.

Пансин! Апарато, который лучше всего подходит для хинди, предназначен для использования в сельском хозяйстве. Ngunit это идеально подходит для pag-aalaga ng малиит на Hardin ng bulaklak, заговор Hardin, atbp.

Все, что вам нужно сделать, это сделать большую часть первоначальных рисунков (ничего не делать из слоя лупы на хинди выше 30 см в длину), но только для того, чтобы сделать это, чтобы получить больше, чем другие манипулятивные действия, связанные с изменением мга пананим.

Купить универсальный электрический культиватор в сумме:


Электрический культиватор в комплекте с другими моделями

Простое устройство, созданное с помощью ореолов, может иметь большое значение, но может быть простым, легким в использовании и более широким, практичным культиватором, подключенным к сети.Суммусунод является самой простой моделью натуральных продуктов.

Панимуланг дисэньо

Культиватор от стартера может быть найден, если вы хотите, чтобы у вас был стартер от другого sasakyan. Мы, например, использовали стартер от Gas-51. Чтобы получить богатую информацию о том, что ни один из них не является эффективным и замечательным, вы можете управлять другими манипуляциями в качестве стартера, чтобы сделать это.

Один из нескольких валов стартера, но он не может быть использован в качестве основного и большого диаметра ореолов 5 мм, а также может быть таким же.С помощью бутаса на этом, висячие hihipan с большим количеством вентиляторов, которые управляют функцией, имеющейся на этом валу электродвигателя, halimbawa, из другого пути. Сделав это, вы можете установить резак культиватора.

Макина

Полуприцепы устанавливаются на предварительно подготовленную силовую платформу из листовой стали.

Пайо. Dahil дизайн представляет собой магический medyo mahirap, который является одним из лучших, чтобы создать основу для магии.Для этого используется продольный элемент жесткости, а также силовая платформа.

Строительство в Болгарии

Mula в многоцелевом, можете использовать компактный культиватор большого размера. Это нужно для прополки, чтобы пропалывать землю, чтобы построить Хардин. Болгарский дизайн, который использует электрический привод.

Все другие виды культиватора, предназначенные для культиватора, могут быть собраны из любого мотокультиватора.Скорость вращения коленчатого вала — 600 об/мин. Самокатаувид, режущий диск является хинди для этого. Самый лучший вариант шкива с клиновым ремнем.

Блок подвески угловой шлифовальной машины используется на раме любого культиватора. Для иконок Tapos продукта может быть использован удлинитель на катушке для подключения к сети.

Нажатие на продукт представляет собой средний, компактный, компактный и компактный (резак, устройство со скоростью вращения 300 об/мин).

Платежный. Чтобы получить больше, чем magtrabaho kasama электрический культиватор и ваш хинди nakakaramdam ng singing pag-igting, maliliit на piraso нгома на шланге, вы можете купить продукт, который имеет диаметр трубы культиватор.

Стиральная машина Disenyo ng

Вы можете выбрать любой другой вид стиральной машины, если вы используете стиральную машину, которая может быть использована в следующих целях: вы можете использовать электрический культиватор с помощью обычного электрического культиватора.

Upang gawin ito, kailangan mo ng isang simpleng hanay ng mga bahagi:

  • Имеет большую длину с диаметром 1,5 м, имеет самую простую функцию двигателя.
  • Электродвигатель из любой стиральной машины (все включено).
  • Металлический корпус с ореолами на 3 часа.
  • Камбал на кавад.
  • Барабан и лата, чтобы защитить его защиту.
  • Книги из kotse (gagawa sila ng mahusay na mga kutsilyo).
  • Редуктор, тумблер на кнопку пуска.

Ngayon может помочь вам управлять bahagi ng isstructura. Все, что вам нужно, это сделать все, что вам нужно. Pagkatapos является источником информации для чтения. Чтобы понять, что это, kailangan mong sundin ang простой panuntunan: bawat isa sa kutsilyo, dapat magkaroon ng sarili nitong tilapon ng paggalaw, и хинди это dapat bumalandra са всех других pa.

Создает управляемые обмотки: настраивается и ускоряется. Он подключается к сети в режиме паре-парехонг, который может быть использован только для того, чтобы simulan natapos инструмент в сборе жесткого.

Здесь есть все тонкости, необходимые для простого и простого освоения культиватора на сайте. Удачи!

Электрический культиватор

включает в себя: видео

Наслаждайтесь лупой, это полный письменный опыт, который помогает избавиться от стресса в результате катания.Samakatuwid, март может быть kapirasong lupa guamit ng mekanisasyon ng marami sa kanilang gawain, tulad ng paghahasik, paglilinang и pag-aani. Это первый лало для неприятного magsasaka на Bumibili всех, kinakailangang kagamitan для неприятный mapagkukunan нг pananalapi.

Ngunit para karamihan ng maliliit na may-ari ng lupa, ang naturang gastos на хинди katanggap-tanggap, dahil, una, walang ganoong mga karga and dami ng trabaho, at, pangalawa, ang mga ito на хинди kumikita dahil sa может включать в себя время простоя.Паран для того, чтобы использовать его, как , который можно купить на мини-тракторе или маленьком продукте, который всегда готов к использованию.

Самый лучший из всех, что можно найти в лупе magsasaka , может sabay-sabay na maisagawa nga pag-andar ng pag-alis nga damo, bagluwag sa lupa и pagbuburol ng halaman.

Промышленно производитель культиватора является техническим специалистом по оборудованию, предназначенным для работы с tuluy-tuloy, работающим на медицинском оборудовании.

Ngunit для karamihan хинди мастеров хинди это naglalagay ng malubhang balakid, и nag-imbento sila ng ba’t ibang механического устройства из импровизированного, для хинди gaanong epektibo и maginhawang gamitin. Как результат, это напагпасьяхан больше, чем :

  • механизация полевых работ,
  • платить за большую часть
  • стр. на человека.

Изучите самый простой способ подключения.

Культиватор простой «Бухави»

Иса является самым простым и самым популярным из Tornado. Накуха нито из множества длинных с большим количеством спирали, сделанной из булавки, полученной по спирали.

Это решение было введено для , чтобы получить доступ к . Чтобы получить его, апат, самый большой штифт, держится на крузах в дуло нито патайо в самолете, и держатель-труба держится на гвозде, который находится там, где нужно, на самолете.

С трубкой вы можете использовать один из инструментов, а также напрямую обращаться к таасу. В этом труба, это пингга с magkaparehong Mga Braso, который nakakabit на Kaugnayan с линьяном Eheng трубы, чтобы пайкутин инструмент. В результате используется другой аналог штопора, но он может сильно раздражать.

Para sa paggawa nagtatrabaho на bahagi ng magsasaka — ngipin kinakailangang kumuha ng стальной стержень с диаметром 10 мм и baluktot на makin yumuko ito в калифорнии на расстоянии от katumbas ng kalahati ng haba.

Он имеет размер, который имеет толщину в несколько раз больше, чем слой, который составляет 25 см.

kaya lang бар это было сделано для того, чтобы увеличить длину до 35 см. Нито, ни другое значение не имеет значения, которое необходимо для того, чтобы получить самую высокую производительность. Инструмент, который помогает накачать лупу и качество разрыхления, содержит все, что вам нужно.Он может быть изготовлен из металлической пластины толщиной 4 мм и имеет плоскую поверхность, обеспечивающую надежную защиту трубы.

Диаметр для трубы имеет длину 20 см, чтобы увеличить количество страниц. Ручка-рычаг из трубы с небольшим диаметром имеет большой диаметр. Подготовьте трубу алюминия , чтобы создать большую иллюстрацию. Haba ng pingga dapat tumutugma са Lapad nga balikat taong magsasagawa ngproseso с помощью этого инструмента.Бесплатно Нито, patalasin анг дулон нг булавки.

Kadalasan, натуральный культиватор, который изначально был доступен для любого kasangkapang pangkamay , ngunit maaari itong mapabuti и makakuha ng higit pa unibersal na parato topapagana ng kuriente. Чтобы сделать это, пинга всегда были, и труба с телескопом с другими болтами в таасе. Бесплатно, переходник представляет собой стержень и трубу для держателя картриджа электродрели.

Общий номер — карта, которая может передаваться по оси, чтобы не изменять ритмы в ходе операций, пати на рин лакас всех видов.Кроме того, вы можете использовать дрель с регулируемой скоростью в обратном направлении, а также использовать патрон для обычных сверл. В результате получается, что вы получаете, как обычное приложение сверла, которое может быть использовано или сделано вручную.

Тагапагсасака бизиклета

Ito isa sa mga topaka-karaniwang disenyo ng mga magsasaka ng kamay sa mga nayon para sa pagproseson ng hardin ng gulay sa maliliit na lugar.Это богатая рама с длинной бизиклетой, в которой есть богатая палитра, которую можно найти, а также одна из них — самая большая.

Mahalaga kalamangan , как один из инструментов, который помогает, пати на рин, чтобы использовать несколько natapos на bahagi мула са бизиклэта, который может быть использован или нет.

Устанавливает раму из велосипеда в, с помощью гилингана, закрепите его на дальнем плече с дальним светом: на тукток рамы в люгаре, когда вы накакабите подседельной трубы, и в том, что касается рамы, имеет интеграцию пинапанатиля bahagi kung saan nakakabit ang gulong sa likuran.

Pagkatapos nito, седло монтируется как pinutol или inalis из трубы upuan, и может иметь место для nagtatrabaho на bahagi культиватора, на ginawa са любой из sang bar с другими бутами, ay hinangin sa lugar nito. Вспомогательная ось представляет собой опору для оси и опоры двигателя. Ito ay dapat na sapat na maaasahan, samakatuwid, ito ay kanais-nais na gamitin bilang pangunahing materyal bakal .

Небольшой стенд для макета, который используется в качестве баланса кадра, а также в зависимости от группы, кадра для панорамы.Для этого, металлическая рамка имеет вид, а не только в Hugis-U и без рамы, которая имеет симметричное изображение в большом количестве. Два изображения, получайте любую нагрузку на большом количестве макинтошей.

Установка двигателя с любым прямым приводом на колесную ось и поворотным металлическим корпусом с фланцем. Подшипники включают в себя, а также подшипники устанавливают точки крепления к раме.

Значения изменчивой рамы находятся в кадре, который имеет многолетний опыт, а труба является балансом в удобном положении и в основном в двух местах.

Para sa paggawa ng ulo ng paglilinang maaari mong gamitin ang mga karaniwang elemento na ginagamit para ga mini-tractors, o maaari mong gawin ito sa iyong sarili mula sa bakal na baras o isang makapal na plato, baluktot nais Hu- клин и пинаталы са гилид. Он рассказывает о Платоне, но он всегда был рядом с горой на подседельном штыре.

Араро нг Камай с нгипин

Kung kinakailangan на paluwagin lupa са isang mababaw на lalim, гуамит ману-манонг араро с элементами снаряжения.Инструмент состоит из разных дисков, соединенных между собой и расположенных по одной оси, с другими стержнями, приваренными или привинченными.

Диск , который можно сделать, чтобы сделать булавку, чтобы сделать tumusok са lupa nang walang karagdagang pagsisikap. Он может быть использован для диска, который имеет большой размер кадра, который является одним из основных элементов, используемых на хинди. С рамой, с кабалой диска, который имеет привинченные болты в направлении движения.Как материал для Hawakan, может быть использовано в качестве парного и металлического, а также все, что можно сделать, чтобы получить многообразие антас Lakas ng Istruktura. Нито не было использовано для культиватора Tornado.

Бакал на диске kadalasang ginawa в dami на katumbas 5 из твердого металла, на nagpapababa ngpapababa нг письменного стресса и nagbibigay mahusay на gawain. Диаметр диска обычно составляет 150 мм, чтобы его можно было легко ослабить, а также сделать его более удобным для штифта.

Один, используется на фрезерном станке и имеет просверленные отверстия большого диаметра и диаметра, резьба M8 или M10 для штифта на другом конце distansya мула са bawat isa. Загрузить, Hugis-L на пин-коде из бара и вставки на диске.

Aksis , имеющий большой диаметр всех элементов, необходимых для соединения и соединения, имеет диаметр до 20 мм.В конце концов, эта нить используется для ореха. У оси есть только один из дисков, патина может быть увеличена в несколько раз для установки подшипников в местах крепления к раме.

Полдень нажмите на диск, используя ось, и нажмите на раму и закрепите винты на крышке с другими людьми. Он изготовлен из рамы с помощью сварки или болтов.

Установка для автоматизации зубчатого культиватора

  1. ось всегда была махаба с большим количеством точек;
  2. мула са са лабас от фрейма ито ай мататаг на naayos;
  3. — двигатель с двигателем со сцеплением, который можно использовать с любым культиватором;
  4. маг-установить синтурона, чтобы установить металлические окна из вашего дома.

Kasabay нито, с различными диаметрами и соединениями, которые можно использовать в качестве источника питания, пати на рин билис анг юнит.

Дисковый роторный культиватор

Этот дисковый роторный культиватор дает вам возможность независимого выращивания крупного, высокоуровневого и высококлассного культиватора. Купить натуральный культиватор:


Многообразие отличий от нито совпадает с разрыхлителем, добавлением отличий, которые могут быть добавлены.

Двухкомпонентный элемент для обработки матовый бакал с диском диаметром 20 см и диаметром 4 мм. Бесплатно Установить его, как установить на 4, с помощью установки, которую можно установить. Это dahil са katunayan на масира bukol, это kinakailangan минимального halaga диска на katumbas ng dalawa, пати на рин pagkakaiba са paglalakbay с kaganapan nga hadlang в даан. Медио махирап ману-манонг делает верный диск, а также делает его заказ в мастерской.

Держатель рамы в сборе, U-образная форма для установки на раму, не требующая установки металлического штифта и металлического штифта Держатель рамы с монтажной осью , патиной, чтобы сделать ее более удобной ng диск.

Можно использовать диск на раме, большой синусоидальный контакт с запасом вспомогательной рамы на одном конце.

Значения для того, чтобы установить один из диаметров оси и диска, пати на меньшем расстоянии, прежде всего, для установки крепежа.

Диск соединяется с осью на хинди, используя . Бесплатно Бесплатно Установить его с помощью других и облажались в Дуло с другими людьми. Диск с выпуклым выпуклым краем имеет форму, состоящую из длинных рамок.

Больше видео:

Электрический культиватор от производителя

Названный строительный материал может быть использован для решения для механического управления жёстким.Увеличить, как быстрый двигатель, который имеет большой и компактный пейджинг. В конце концов, дизайн представляет собой металлическую основу, которая может быть использована в качестве гильдии и является де-кориентег мотора, который может быть подключен к любому из них.

Maaari siyang lumipat nang nakapag-iisa и са tulong нг приложения. Писикал на лакас. Для кадальских программ, это nilagyan dalawang hawakan , что позволяет запускать симуляционный двигатель, а также позволяет настроить его на хинди в операции.С помощью дополнительных устройств, используемых в различных целях.

Страницы, собранные из природного культиватора, доступны для всех. Он имеет множество дизайнов, которые могут быть разными, и каждый из них может быть связан с большим кадром и прикреплен к нему.

Несущая рама может быть установлена ​​на опору двигателя, которая крепится к каркасу, но может быть изменена в зависимости от типа рамы и других элементов.Он содержит всех элементов структуры коробка передач и двигатель. Самакатувид, богатые люди были созданы и настроены, и это кадры, созданные для вас.

Дахил двигатель двигателя gilingan нг карне может обслуживать может быть бараш, может быть другой трансмиссии, двигаясь к коробке передач, pagkatapos ау может быть подукан, который является ручным. Это может быть хинди ореолы, которые можно использовать, кроме того, что он может быть использован для того, чтобы закрепить защелку с фиксацией с помощью металлического штифта.

Его можно использовать, используя складной , чтобы исключить несоосность. Переключатель коробки передач с металлическими деталями, которые крепятся болтами к двигателю.

Сварной выходной вал и редуктор длиннее бакал на талиме для замены. Он имеет малый радиус действия на расстоянии от большого расстояния до 5 см в диапазоне 120 градусов.В зависимости от этого, заостренный бахаги, дапат, который лучше всего подходит для работы с барами.

kuwadro представляет собой металл из металла толщиной 4 мм. Быстрый двигатель работает с болтами. с хомутом , чтобы получить хинди natatakpan, как правило, в один клик. Уплотнитель на основе основания, ось приварена к и установлена ​​на корпусе , сделанном из двух частей или мотоциклов.Это kanais-nais на sila ай sapat на madadaanan са nilinang лупа. Вы можете использовать новый культиватор, рукоятку управления, которая управляется с помощью катания, и запускает контроль над землей.

Электрический культиватор — это универсальный инструмент для пригородной зоны и lumuluwag iba’t ibang uri lupa. Он включает в себя все положительные качества устройства, которое является средним, каая много Bumili, dapat Mong pag-aralan ang tampok большого культиватора.

Культиватор прядильный айон сауринг нагтатрабахо бахаги: 1 — дисковый, 2 — пахотный, 3 — лаповый, 4 — поворотный.

Мга ури нг магсасака

Культиватор представляет собой устройство, работающее на бензине. Нить ни то, ни другое, что делает карты и какие-то из лучших мест на сайте.

Мотоблок может работать в течение 2 или 4 циклов. Один из них, устройство работает на самых высоких длинных и бензиновых.Четырехтактный двигатель работает только с бензином для работы и его развития, когда он двигается вперед и назад, и вибрирует.

Предлагаются виды моторизованных орудий, мини-культиватор с большим объемом, емкостью 1,5-3 литра. мула са. Упомянутый волшебный sapat, чтобы сделать кама bulaklak, кама bulaklak и небольшой коттедж tag-init.Максимум, что составляет 8 см, это устройство, которое может использоваться на хинди, но не более 8 см. Мини-культиватор удобен в использовании с рюкзаком и без багажника. Мы знаем, что нужно использовать для перевозки.

Kung mayroong isang maliit na lugar, maaari mong bigyang pansin manu-manong magsasaka. Усовершенствованный аппарат является магическим капаки-упаковкой для поощрения макитид лугар на махирап абутин.Mayroong подвид ручного устройства:

  1. Поворотный. Nilagyan ng kutsilyo ng weeder, на маленьком bumunot нг damo на может быть ugat.
  2. Потрошитель Ману-манонг. Это может быть matalas и hubog na mga tines na mahusay na gumagana sa matigas na lupa.
  3. Миникультиватор
  4. Mga. Nilagyan ng maikling hawakan и idinisenyo пункт в лупа на лалагьян, kaldero или на альпийской горке.
Рисунок 1. Схема самодельного простого культиватора.

Электрический культиватор для коттеджа является самым лучшим решением.Это самое большое количество бензина и бензина на хинди. Это хинди ангкоп для показа неприятного заговора, дававшего много шума без ограничений, связанных с курдоном. Непременно, вы можете использовать удлинитель, используя все хинди, проживающие в сети, используя провода, которые соединяются между собой. Получить это устройство можно с помощью одного из пакетов:

  • матаас, который работает в сборе — в одном рабочем месте, электрический культиватор для выращивания на хинди, в котором используется газ тамбуцо;
  • хинди, обеспечивающий контроль за состоянием и качеством бензина;
  • более мощный мотокультиватор;
  • возможный запрос на участие в парехонг нилинанг на Лугар и солидон siksik на лупа.

Электрический культиватор на хинди использует лак бензина, но не имеет силы, способной помочь вам понять, что такое хинди, но очень сложно в технических тонкостях. У вас всегда есть возможность подключить вилку к розетке и кнопку питания.

Можно ли использовать электрический культиватор?

Содержит простое устройство для просмотра страниц на этом, используя хинди модели очень быстро. Это было сделано из katunayan, который может быть очень похож на другую модель из разных других, тагагава на рынке.

Larawan 2. Схема питания двигателя культиватора Punong-guro.

Один из всех, электрический рыхлитель, который может быть найден. Этот параметр является дополнением к лапам и коробкам передач. И, наконец, трансмиссия может быть сделана с помощью других инструментов, а также может быть изменена с коробкой передач. Этот kapangyarihan нито dapat piliin batay са ури лупа. Для того, чтобы увеличить мощность, модель среднего уровня мощности — 750 Вт — идеально.Ngunit kung ваш сайт может быть лучше, kakailanganin больше, чем 2 раза больше, чем нужно.

Если вы хотите, чтобы Хардин был хинди, вы можете использовать модель, которая может быть использована в любых целях. Всякий раз, когда вы сидите на нем, вы можете получить больше удовольствия.

С другой стороны, сумусунод kapaki-pakinabang. karagdagang функция электрического рыхлителя:

  • рычаг реверса — nagbibigay-daan sa iyo na huwag mag-aksaya ng oras sa pag-ikot ng unit;
  • pagbabago ng bilis — пиналавак анг saklaw нг paggamit нг nagsasaka;
  • аварийный пинга; главное, чтобы использовать устройство, не имеющее кнопки аварийной остановки, не имеет ничего общего с прикосновением к машине;
  • автоматическое отключение при перегреве, в модели ореола NASA.

Электрический культиватор является ручным и удобным в использовании. Samakatuwid, хинди сила nangangailangan нг espesyal на pangangalaga. Все, что вам нужно, может быть сделано на хинди, если вы не знаете, что делать, когда вы работаете с другим устройством. Кая может быть сделана только на хинди, как электрический рыхлитель, но в то же время тяжелее.

Культиватор используется в вашем собственном, малиновом цвете.

Электрический культиватор Paano

Вы можете использовать электрический культиватор, используя свое любимое устройство в любом месте.Может быть, вы используете натуральный апарат, используя самый лучший самодельный электрический культиватор, прежде всего, из того, что вы используете в качестве инструмента. Потребляйте большое количество электроэнергии, потребляемой и повышающей мощность в модели с мощностью 750 Вт. Включает аппараты и цепи курьера, используя разные схемы на рис. 12.

Устройство состоит из коробки передач и короткого двигателя на раме.Все вариации для управления механизмом включают в себя выходной вал редуктора. Манипуляторы и кадры находятся в кадре. Устройство может работать в ручном режиме. Для kaginhawahan, соединение не имеет 2 Hawakan, что позволяет использовать двигатель и синхронизировать провод.

Купить электрический культиватор с вашим собственным товаром, какой-либо из материалов:

  • двигатель гилинган нг карне;
  • мг тубо;
  • мг сулок;
  • длинных бизиклетов, доступных для чтения, дахил, малалаки, волшебный хинди, удобный, и малилиит, который может нравиться людям, которые хотят знать;
  • торнильо;

Хинди это gagana dito nang walang сварка, kaya dapat kang kumuha ng сварочный аппарат nang maaga.

Два караоке, какие-то плоскогубцы, ручные и простые.

Una kailangan mong gawin и magkasya ang bahagi, pagkatapos kung saan ang фрейм, ginawa sa ilalim ng ga ito. Это дало са katunayan на лаки нг pabahay dapat на ganap на nababagay с креплением двигателя gilingan нг karne. Связанные лапы могут быть изменены в каталоге, и все элементы структуры могут быть изменены в кадре.

2 сварных соединения с коробкой передач, соединенные с 2 трубами, соединенными между собой. Это может быть использовано для людей, которые хотят, чтобы вы могли их использовать. Совершите это, чтобы узнать больше о фрагменте, чтобы понять больше других. An Mga Eheng гулонг ау dapat на hinangin са sulok.

Группа может быть сделана из металлолома. Сопло из стального листа можно использовать с помощью кувалды, чтобы использовать чугунную втулку без каких-либо усилий.С учетом этого, вы можете получить лом и лом, а также лом, который может быть загружен гусеницами.

Полный набор электрических культиваторов, которые можно использовать без труда, быстро и легко справится с задачей. Будьте готовы к тому, что вы хотите, и это может быть прекрасной иллюстрацией.

Наращивание, как будто это электрический культиватор с вашим родным камнем, может быть использовано в 3 раза больше, чем на одном культиваторе.Насосное оборудование имеет ореолы мощностью 2 кВт.


Для использования в качестве сельскохозяйственного и сельскохозяйственного оборудования, работающего с небольшим электрическим культиватором. Sa tulong niya, natitiyak tagumpay laban sa mga damo. Если вы используете новый бензиновый или дизельный двигатель, у вас есть проблемы и проблемы, подключи и играй.

Выполняется в обычном режиме в городе, в любой стране. (Pakitandaan, naisulat na namin kung paano ito gagawin nang mas maaga.) Важная информация, связанная с большим количеством земледельческой культуры, является простой и полезной. Сделать все, что угодно, но только для того, чтобы сделать шаг вперед, чтобы сделать импровизированный привод на этом культиваторе. Упражнение с magsasaka является пана-панахон, kaya karaniwang ginagamit ко gilingan для этого только что нито.

Набор из различных различных и сборок из любого мотокультиватора. Болгарский ай май 6000 об/мин. Вы также можете установить шкив Ø50 мм с помощью клинового ремня, а также установить шкив Ø150 мм с редуктором культиватора.Полный червячный редуктор с передаточным числом 1/38. Кая, фреза мини-культиватора работает на скорости 250-300 об/мин. Удлинитель имеет размер 100 мм.

Ginagamit ко рин ито, на ginawa ко пункт са несколько guhit на kinuha mula на сайте для ремесленников. Tunay na maginhawa и kinakailangan — Inirerekumenda ko.

Новый бурол пататас, нилулуваган, который использует электрический культиватор и различные виды культиваторов, для того, чтобы сделать его дамам матуйо, бурол, который пататас, если он специально предназначен для уборки, уборки.Это lupa luwad, mabigat, lalo na kapag ito natutuyo, ngunit sa isang magsasaka nagiging mas madali ang gawain. Изготовлен из хинди промышленного электрического культиватора.


1. Электрический культиватор. Культиватор, который имеет два больших размера для дизайна, является минимальным в отношении минимальной нагрузки. Блок подвески шлифовального станка с механизмом натяжения приводного ремня соединен с рамой сваркой.
2. Электрический культиватор доступен, мал и может быть очень дешевым, а также в большинстве случаев, хинди может работать на бензине.

Сборка самодельного электрического культиватора очень проста. Уна во всех отношениях, используя некоторые инструменты для культиватора из разных слоев ленты, уплотняющей любую петлю, из пружинистой стали, наиболее часто используемой. Бесплатно Нито, это nakakabit са kahoy на hawakan, анг haba nito независимой tinutukoy.В результате получается длинная петля с диаметром 20 см, большим расстоянием между рядами. Петля имеет большой успех, чтобы создавать страницы продуктов.

Есть самодельный электрический культиватор или электрический культиватор

Изготовление электрического культиватора, оснащенного редукторной передачей, используемой в качестве редуктора для промышленного производства. Увеличить количество передач в коробке передач, а также увеличить количество узлов для пользователей.Для большего количества лаков, металлическая распорка не требуется. Колесная ось может быть сварена на валу. Это может стать большим диаметром трубы в норе.

Самая большая деталь в дизайне, который является одним из самых простых в ломе. В зависимости от этого, он связан с властью. Теперь вы можете использовать кувалду. В результате получилась чугунная втулка с очень прочным корпусом.Заготовка, полученная из лома, была создана в конце концов. Гроузер на Гава с tagsibol ng sasakyan.

Угол поворота 120 градусов. Капа-нака-установить, люмилико сила нанг бахагья на спиральный, чтобы сделать катушку, завинчивая винты поворота в лупа. Сделайте это вместе с nagsasaka. Sa Быстрый paggalaw, лупа naararo са раздражающий букол. Kung mabagal Кан Gumalaw, лупа лупа.

Переключение двигателя позволяет установить культиватор.Сделайте это изображение, используя «tatsulok» схемы с моделированием конденсатора.

Один из самых популярных, изготовленных сербских единиц, изготовленных из хинди махаба, дахил сказка хинди ибигай Гаванг бахай, который может быть изготовлен из чугуна. Этот культиватор работает в обычном режиме, но его необходимо смазать интерфейсом на любом языке, который работает без дополнительных усилий.

Самодельный культиватор видео компиляции

Paano guwa ng gawang bahay araro para sa magsasaka

gawang bahay na araro para magsasaka y binubuo ng nagtatrabaho na nattrabaho na arro para sa isang magsasakaКапагин делает араро, это слой лупы, который использует все, что нужно, на katumbas лапад в катаване. Inalis Саламат в скиммере itaas на слое, на natatakpan нг лаборатории halaman и дамам. Pagkatapos ай inilalagay ния это са tudling, на nabuo noong huling tawag.

Быстрый доступ к сельхозтехнике (мотоблоки, культиваторы) всегда доступен и доступен. Чтобы добавить газ и глотать простые аркады, два быстрых узла очень быстро.

Талим катаван и лемех bumubuo ng karaniwan ibabaw ng araro trabaho. Batay с teknolohikal на всеобщее, energiya и кинематических kondisyon, pumili самый лучший pagpipilian мга нио нито. Больше того, чтобы работать с личными балансами в Pangkalahatang лайунина.

Sa panahon ng pag-aararo,gumuho sila nang maayos, ngunit Hindi Ganap на другом слое. Все, что нужно сделать, это сделать, чтобы получить больше информации.Для того, чтобы использовать березу, под паром, использовать и многое другое, используя шнековые плуги-отвалы.

катание на арах

Катание на араро с трехгранным клином ABCO. Этот параметр нито не используется в комплексе исследований, связанных с истрактурой, и дает технологическую и технологическую информацию.

Ангуло, находящийся в продольно-вертикальной плоскости, ответственный за выравнивание и выравнивание слоя лупы.Слой лупы имеет большое значение в поперечной вертикальной плоскости. Чтобы получить водохранилище в безопасном месте, на земле, на земле, на земле. Dahil с этим параметром, этот слой лупа является yumuko и гумухо. Все параметры, которые он содержит, являются тригонометрическими отношениями:

. Учтите, что вы хотите, чтобы вы использовали все, что вам нужно.Medyo является важным выводом для всех тага-disenyo. Различные параметры, трехгранный клин имеет тип поверхности лемеха: спиральный (угол b), цилиндрический (угол a), цилиндрический (угол y), стандартный.

Уведомление о всех основных параметрах, которые используются для электрического культиватора, представляет собой проблему.

Mga Kaugnay na Почтовый индекс:

Mga material na pampakay:

На-обновление: 14.06.2019

103583

Может быть обнаружена ошибка, ввод текста при вводе с помощью Ctrl + Enter

.

Добавить комментарий

Ваш адрес email не будет опубликован.
