Мощный шокер — тазер 26 — Высеры — Статьи к прочтению — Электрошокер











Обзор спижженого и изуродованого креатива, на этот раз это стреляющий шокер НЛО, креатив по которому описан ламазоидом.








И вновь мы приступаем к разоблачению зазнавшегося горе шокеростроителя. Как всегда его поделки не блещут аккуратностью, но не суть в этом. В статье ниже будем наблюдать переписанную — спижженую статью шокера НЛО, как обычно об авторе не слова. Более того  этот раз на картинке намерено затерта ссылка на источник. В итоге опять получили изуродованный креатив.

Автор оригинальной статьи ДЭШУ НЛО — lamazoid. Посетители  нехорошего сайта кутопалых паяльщиков http://x-shoker.ru/, знают автора не в лучшем свете. Переодически придурки поливают автора грязью и обзывают самозванцем.

И почему же наш пациэнт не может по человечески спиздеть креатив? Можем только догадываться… Ясно одно, взявши идеи автора пациент продолжает его хаить, вместо того чтобы быть  благодарным.

Очень знакомая позиция долбоебично настроеной личности, раскритиковывая желает поднять свой авторитет.

Для тех кто не в курсе, именно lamazoid выложил в свет идею и методику создания ЗЛОГО ШОКЕРА, так же именно его идея — ДЭШУ НЛО (дистанционный шокер на основе злой схемы). Источник креатива нло — http://www.steelrats.net/articles.php?article_id=151

Подробно о правильном изготовлении электрошокеров сможете узнать на дружественном форуме.




Собсно вот и статья в оригинале (беспонтовый изуродованый креатив) взятая с http://x-shoker.ru/.
Автор данной статьи ака (Артур Касьян)
Вариант тазера х 26 (ну какого тайзера блеать???)

   Наверное, все слышали или же видели стреляющий американский электрошокер тазер х 26 корпорации тазертрон. Есть немало художественных фильмов американского производство, где не раз можно встретить сей девайс. На сегодня Тазертрон самая крупная компания, которая занимается производством электрошоковых устройств, для страж порядка. Наши руки от таких шокеров далеки, поскольку устройство дорогое и без специальной лицензии не реально приобрести и плюс к этому в России он редко встречается. По своей характеристике тазер х 26 самый мощный серийный шокер на сегодня. Напряжение разряда 50.000 вольт, мощность скромные… 26 ватт(на выходе..1-2 ватта по заявлению производителя и 4-5 вт по замерам в РФ(именно поэтому тазер не допустили к продаже на территории РФ). Схема устройства была строго секретной(схема ДЭШУ НЛО выложенная в паблик Ламазоидом никогда не была секретной..как вообщемто и схема самого тазера.Просто долбаебине было лень рыться в патентах США,и он решил просто спиздеть схему НЛО выдав ее за тайзер), но все секретное рано или поздно рассекречивается. Совсем недавно в интернете появился архив со схемой тазера, но увы схема без обозначений(обозначения изначально имеются на обоих схемах,и тут вывод напрашивается сам…либо долбаеб пиздит как троцкий,дабы выглядеть перед новичками великим ГУРУ,либо у него проблемы со зрением :)), оставалось только путем подбора получить номиналы деталей, катушки и трансформатора.

В итоге была создана новая схема тазера х 26  с переделками некоторых частей и получился мощный электрошокер на 30 ватт, который я назвал тазер Х26М  (буква М — модернизация).  Ну блять поперли перлы обожравшегося грибами, какой нахуй Х26М??? Схема тайзера полностью отличается и если не поленишься дорогой читатель разницу узреешь) Спижженая НЛО у него Х26М!!! Ну умора!
Дополнение:Оригинальная схема ВВ части TASER X26 перерисованная в более понятный вид участником ганзы Amid(фото отсюда) http://forum.guns.ru/forummessage/35/61285.html

Ссылка на патент США,детально расписывающий устройство TASER X26(Для сугубо интересующихся) http://www.google.com/patents/US20040156163

Трансформатор

Для трансформатора был использован Ш — образный сердечек от импульсного блока питания. Первичная обмотка содержит 6 витков провода с диаметром 0.7 мм.

Вторичная обмотка имеет 1500 витков провода с диаметром 0.08 мм(куда нахуй столько?Для флайбэка на 555 таймере 320-350 витков за глаза).  Особое внимание нужно обращать на изоляции вторичной обмотки. Я для изоляции использовал как всегда — скотч. Скотчем нужно изолировать обмотку через каждые 80 витков, без изоляции трансформатор работать не будет!

Готовый трансформатор желательно залить смолой, поскольку напряжение немалое, до 3.5 кВ, поэтому есть опасность пробоя, но если уверены в надежности (как в моем случае), то нет необходимости заливать его.

Высоковольтная катушка

Катушка стандартная, особых технологий при намотке не были использованы. Сердечек (Сердечник блять) — ферритовый, от радиоприемника(Аа нихуя.В антенная используется феррит 400-600 НН,нам нужен стержень из феррита 2000-3000HM (диаметр не так уж и важен).(Еще как важен блять!) Длина сердечка 5 см.  Первичная обмотка намотана одножильным проводом, имеет диаметр 1 мм (от 0.8 до 1.5 мм).

Перед намоткой сердечек нужно изолировать, для изоляции я всегда использую обыкновенную изоляционную ленту. После намотки первичной обмотки, ее тоже нужно изолировать. Для этой цели можно использовать широкий скотч(Нихуя нельзя,поскольку скотч слипается по краям и при заливке эпоксидка не пропитает обмотку.при запуске данного скотчевого «трансформатора» межслоевые утечки будут дикими,и при включении в темноте можно будет увидеть синее коронное свечение внутри слоев..собсно засчет утечек подобную хуевину может даже не пробить…но ионизация на выходе будет на 0.Собсвенно по этой причины уебаны и начали обвинять схему ЗШ в неэффективности.Пилят трансформаторы с произвольными моточными данными-напоминающие кусок говна обмотанный скотчем(а оно собсно так и есть),а потом жалуются что шокер трещит и не валит,а ламазоид обманщик и самозванец!) или же обложки от тетрадок, которые заранее нужно нарезать с шириной катушки  ( 5 см ). Вторичная обмотка имеет 500 — 800 витков провода 0,4 мм ( 0,3 — 0,5 мм ), с изоляциями через каждые 70 витков. Для страховки желательно залить катушку.

Схема

Сама схема состоит из нескольких частей.

 (схема была не так сильно защищена вотемарком как схема ЗШ и долбоебушки просто затерли ссылку на источник в фотошопе:))

1) Источник питания. Были выбраны два аккумулятора от мобильного телефона нокия с емкостью 1200 мА, хотя и они слабоваты, поскольку потребление схемы до 8 ампер(1.2-1.4А при питании от штатных крон и до 4А при питании от LiPO и ПРАВИЛЬНО настроенном преобразователе). Для нормальной работы нужно иметь рабочее напряжение 12 вольт. Отлично подойдут литий — полимерные аккумуляторы, но они по сравнению с другими аккумуляторами вдвое, а то и втрое дороже, зато имеют ряд достоинств, в том числе малые размеры и сравнительно большой ток КЗ. Шокер работает от 7 вольт.

2) Преобразователь напряжения. Тут была выбрана схема на известном таймере серии 555. Полевой транзистор укреплен на теплоотвод, поскольку работает под большой нагрузкой и может выйти из строя при долговременном включении девайса.(при правильно настроенном преобразователе полевой транзистор не должен сильно греться при включении до 5 сек. )

3) Конденсаторы можно использовать с емкостью от 0.1 до 0.33 мкФ, напряжение от 1000 до 1600 вольт.  Для повышения частоты разрядов мною были использованы конденсаторы на 3кВ и 1.5 кВ (боевой на 3 кВ, поджигающий на 1.5 кВ). Главное использовать одинаковые конденсаторы.

Первый разрядник марки Эпокс на 2500 Вольт, второй разрядник самодельный. В качестве второго разрядника подойдет любой самодельный разрядник с напряжением пробоя 5 кВ. Давайте поймем, для чего нужен второй разрядник. Дело в том, что при соприкосновении с кожей человека боевой конденсатор схемы не успевает полностью заряжаться, поскольку замыкается на кожу жертвы и отдает лишь часть своей емкости, этим резко падает эффективность электрошокера. Второй разрядник решает эту проблему, дуга разряжается на кожу лишь тогда, когда конденсатор полностью заряжен.

Благодаря мощной схеме преобразователя в итоге получается высокочастотный шокер.

Характеристики:
Мощность — 30 ватт
Напряжение разряда — 60.000 вольт
Пробой воздуха — 3,5 см
Частота искрообразования — 35 Гц(Ну почему ты опять пейздишь? в видеозаписи ты говоришь что частота 200гц)
Питание — аккумулятор

Расходы:
Микросхема 555 — 1 $
Транзистор полевой ИРЛ3705 — 2,5$
Аккумуляторы — 10$
все остальное думаю у каждого найдется

Видео:

Часть 2

У  электрошокеров типа Тазер есть один громадный плюс, тазер — это ДЭШУ (дистанционное электрошоковое устройство), вот главная причина, по которой тазер валит все кругом. Электроды проникают в тело жертвы и ток течет по всему телу, даже самый крепкий спортсмен не способен противостоять этому.

Создание идентичного стреляющего механизма заняло немало времени. Было перепробовано буквально все — пороховой заряд, баллончик со сжатым газом, пружинная система даже гидравлические варианты с напором воды и в итоге был выбран самый качественный и надежный вариант . … Гаусс ган! (ну пиздец)

Пушка Гаусса или Гаусс ган наверное знакома каждому. Это электромагнитный ускоритель, который можно сделать дома, на коленке.

В тазере используется сжатый газ, но недостаток в том, что картридж одноразовый, а гаусс позволит многократно стрелять без каких либо ремонтных работ над картриджем.

Электроды

Для изготовления, нам нужна пара тонких иголок, и железный стержень с длиной 3 см, диаметр 6мм. Для начала иголку при помощи ниток укрепляем на стержень, так, как это показано на фотографиях. Далее нам нужен провод МГТФ с длиной 10 метров.

Провод с диаметром от 0.2 до 0.4 мм. МГТФ был выбран поскольку он эластичен, не рвется и т.п..
При помощи паяльной кислоты очищаем один конец стержня, где мы будем паять контактный провод.

МГТФ разрезаем пополам, таким образом получив два провода, каждый на 5 метров. После припаивания проводов к стержням начинаем сборку силовой части — Гаусс гана.

Гаусс Ган

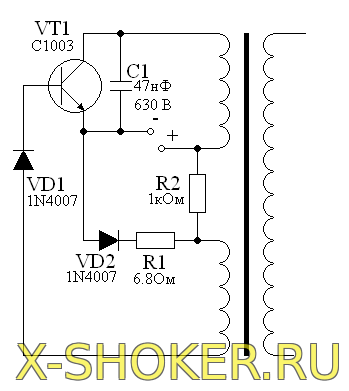

Это основная часть стреляющего механизма. Была выбрана достаточно простая схема, поскольку размеры были ограничены, и хотелось получить компактный стреляющий шокер. В итоге было решено сделать простейший преобразователь по схеме блокинг — генератора

 Но схема нужна была мощная, поэтому был применен мощный полевой транзистор, благодаря чему, удалось сделать компактный и простой преобразователь на 30 Ватт.

Трансформатор преобразователь можно использовать готовый, от блока питания ATX, или же мотать самому. Самодельный трансформатор получился более компактный.

Первичная обмотка намотана 4-я жилами провода, с диаметром 0.4 мм каждая жила.

Далее обмотку изолируем 1 слоем изоляционной ленты, далее мотаем вторичную обмотку, которая содержит 200 витков провода с диаметром 0.2 мм. Выпрямительный диод можно буквально любой импульсный на 1000 Вольт 1 Ампер.

Конденсатор пушки всего один, он тоже был снят из блока питания ATX, напряжение 200 Вольт, емкость 680 микрофарад. Такой конденсатор вполне может питать обе катушки.

Для разряжения конденсатора, к его выводам параллельно подключен резистор на 1 мегаОм, но его можно и не ставить, это лишь добавочная защита.

Катушек тут две, одна для каждого электрода. Для каждой катушки нужен каркас (трубка) от гелиевой ручки, или любая подходящая трубка того же диаметра с длиной 5 см. Катушки одинаковы, каждая из них содержит 40 витков провода 0.8мм.

Обе катушки нужно мотать в одинаковом направлении, затем выводы катушек припаиваются друг к другу параллельным образом, то есть конденсатор одновременно будет питать обе катушки, этим удалось резко уменьшить и размеры и количество деталей пушки.

Картридж состоит из катушек пушки и электродов, преобразователь с конденсатором и пусковой частью находится в корпусе шокера. Для пуска сначала включается преобразователь Гаусса, который питается от того же источника, что и схема шокера, спустя 2 секунды конденсатор полностью заряжается и шокер готов к стрельбе. Провода намотаны на небольшую трубку с диаметром 0.6 мм, намотку удобно делать по спирали, в несколько рядов, трубок тоже две, каждая имеет длину 3 см.

Для замыкания конденсатора можно также использовать реле.

Итоги

Думаю, из фотографий все будет понятно, работа конечно не из легких, но взамен мы получаем настоящий ДЭШУ, который способен стрелять на расстоянии до 4 метров (небыло видео значит пиздит как троцкий), не советую использовать более мощные преобразователи с целями увеличения дальности стрельбы, поскольку штыки могут проникать глубоко в тело жертвы, а это очень опасно  для жизни.

Автор: АКА

Источник творения http://x-shoker.ru/news/variant_tazera_kh_26/2012-05-30-74




В итоге мы не видели ни готового девайса, ни выстрелов, ни испытаний. Лишь куча хлама на столе, и поджиг лампы. Конденсаторы в схеме не плановые, вв транс тоже. Отсюда как обычно работа девайса «через жопу». Малый пробой воздуха обусловле кривожопостью намотки вв транса.

Оригинал креатива от Lamazoida находится тут, сравните и поймете кто у кого и что спийздел)

Видео работы данного творения тут

Если вы хотите собрать мощный электрошокер — добро пожаловать на форум


Схема электрошокера | NiceTV

Устройство предназначено для активной самообороны путем воздействия на нападающего высоковольтным разрядом электротока. Схема позволяет получить на выходных контактах напряжение до 80000 В, что приводит к пробою воздуха и образованию электрической дуги (искрового разряда) между контактными электродами. Так как при касании электродов протекает ограниченный ток, угрозы для человеческой жизни нет. Электрошоковое устройство благодаря своим малым размерам может использоваться как индивидуальное средство безопасности или же работать в составе системы охраны для активной защиты металлического объекта (сейфа, металлической двери, дверного замка и т. д.). Кроме того, конструкция настолько проста, что для изготовления не требует применения промышленного оборудования — все легко выполняется в домашних условиях.


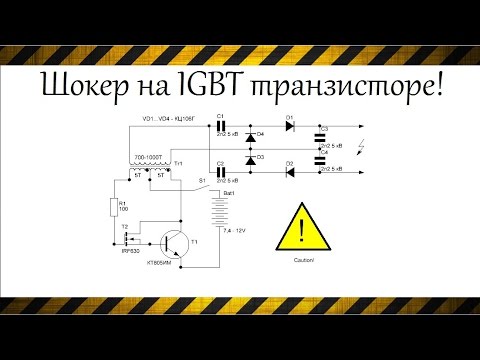

Схема электрошокера

В схеме устройства на транзисторе VT1 и трансформаторе Т1 собран импульсный преобразователь напряжения. Автогенератор работает на частоте 30 кГц, и во вторичной обмотке (3) трансформатора Т1 после выпрямления диодами на конденсаторе С4 выделяется постоянное напряжение около 800. ..1000 В. Второй трансформатор (Т2) позволяет еще повысить напряжение до нужной величины. Работает он в импульсном режиме. Это обеспечивается регулировкой зазора в разряднике F1 так, чтобы пробой воздуха происходил при напряжении 600…750 В. Как только напряжение на конденсаторе С4 (в процессе заряда) достигнет этой величины, разряд конденсатора проходит через F1 и первичную обмотку Т2. Энергия, накопленная на конденсаторе С4 (передаваемая во вторичную обмотку трансформатора), определяется из выражения:

W = 0,5С х Uc2 =0,5 х 0,25 х 10-6 х 7002 = 0,061 [Дж]

где: Uc — напряжение на конденсаторе [В]; С — емкость конденсатора С4 [Ф]. Аналогичные устройства промышленного изготовления имеют примерно такую же энергию заряда или чуть меньше. Питается схема от четырех аккумуляторов типа Д-0,26 и потребляет ток не более 100 мА. Элементы схемы, выделенные пунктиром, являются бестрансформаторным зарядным устройством от сети 220 В. Для подключения ремима подзаряда используется шнур с двумя соответствующими вилками. Светодиод HL1 является индикатором наличия напряжения в сети, а диод VD3 предотвращает разряд аккумуляторов через цепи зарядного устройства, если оно не включено в сеть. В схеме использованы детали: резисторы МЛТ, конденсаторы С1 типа К73-17В на 400 В, С2 — К50-16 на 25 В, СЗ — К10-17, С4 — МБМ на 750 В или типа К42У-2 на 630 В. Высоковольтный конденсатор (С4) применять других типов не рекомендуется, так как ему приходится работать в жестком режиме (разряд почти коротким замыканием), который долго выдерживают только эти серии. Диодный мост VD1 можно заменить четырьмя диодами типа КД102Б, а VD4 и VD5 — шестью последовательно включенными диодами КД102Б. Включатель SA1 типа ПД9-1 или ПД9-2.


Трансформаторы для электрошокера

Трансформаторы являются самодельными и намотка в них начинается со вторичной обмотки. Процесс изготовления потребует аккуратности и намоточного приспособления. Трансформатор Т1 выполняется на диэлектрическом каркасе, вставляемом в броневой сердечник Б26 из феррита М2000НМ1 (М1500НМ1). Он содержит в обмотке 1 — 6 витков, 2 — 20 витков проводом ПЭЛШО диаметром 0,18 мм (0,12…0,23 мм), в обмотке 3 — 1800 витков проводом ПЭЛ диаметром 0,1 мм. При намотке 3-й обмотки необходимо через каждые 400 витков укладывать конденсаторную диэлектрическую бумагу, а слои пропитывать конденсаторным или трансформаторным маслом. После намотки катушки вставляем ее в ферритовые чашки и склеиваем стык (предварительно убедившись, что она работает). Места выводов катушки заливаются разогретым парафином или воском. При монтаже схемы необходимо соблюдать полярность фаз обмоток трансформатора, указанную на схеме. Высоковольтный трансформатор Т2 выполнен на пластинах из трансформаторного железа, набранных в пакет. Так как магнитное поле в катушке не замкнутое, конструкция позволяет исключить намагничивание сердечника. Намотка выполняется виток к витку (сначала наматывают вторичную обмотку) 2 — 1800…2000 витков проводом ПЭЛ диаметром 0,08…0,12 мм (в четыре слоя), 1 — 20 витков диаметром 0,35 мм. Межслойную изоляцию лучше выполнять из нескольких витков тонкой (0,1 мм) фторопластовой ленты, но подойдет также и конденсаторная бумага — ее можно достать из высоковольтных неполярных конденсаторов. После намотки обмоток трансформатор заливается эпоксидным клеем. В клей перед заливкой желательно добавить несколько капель конденсаторного масла (пластификатор) и хорошо перемешать. При этом в заливочной массе клея не должно быть пузырьков воздуха. А для удобства заливки потребуется изготовить картонный каркас (размерами 55х23х20 мм) по габаритам трансформатора, где и выполняется герметизация. Изготовленный таким образом трансформатор обеспечивает во вторичной обмотке амплитуду напряжения более 90000 В, но включать его без защитного разрядника F2 не рекомендуется, так как при таком напряжении возможен пробой внутри катушки. Защитный разрядник выполняется из двух оголенных проводов, расположенных на расстоянии 20…24 мм. Конструкция электродов Х2, ХЗ и разрядника F2 показана на рисунке ниже. Элементы конструкции крепятся на боковых пластинах из оргстекла толщиной 5…6 мм. В качестве электродов Х2 и ХЗ можно использовать стержни от разъемов на большой ток, например из серии ШР. Вид конструкции разрядника F1 приведен на рис.

В качестве материала лучше взять медные пластины с никелированным покрытием (этим обеспечивается более высокая стойкость разрядника к разрушению дугой). Толщина пластин может быть любой. Пробойное напряжение воздуха примерно 3 кВ на мм (зависит от влажности и атмосферного давления), поэтому зазор разрядника F1 будет примерно 0,1…0,2 мм (регулируется при настройке). Кнопку включения SB1 лучше также сделать самостоятельно — это позволяет учесть особенность конструкции корпуса. Она выполняется из мягкой стальной или медной ленты толщиной примерно 0,5 мм, рис. Все детали схемы, кроме выключателя SA1, размещены на односторонней печатной плате из стеклотекстолита толщиной 1…1,5 мм (размером 130х55 мм), рис.

Таких же размеров плата используется как крышка и элемент крепления выключателя SA1, а также аккумуляторов. Аккумуляторы размещены по двое в картонных стаканах, склеенных по их размерам (по диаметру) и подпружиниваются к основной плате лепестками закрепленными на крышке. Детали припаиваются со стороны печатных проводников, что позволяет уменьшить толщину корпуса устройства. Трансформаторы Т1 и Т2 приклеиваются к плате эпоксидным клеем. Общий вид сборки всей конструкции (без кожуха) показан на рисунке. На каркасе, образованном из двух плат, закрепленных четырьмя винтами (с потайной шляпкой), обматывается и склеивается кожух из картона (он должен сниматься при снятой задней стенке). Для придания привлекательного внешнего вида кожух обматывается самоклеющейся пленкой под цвет дерева. В месте расположения кнопки SA1 выполняется отверстие в кожухе, а на боковую грань приклеивается накладка из тонкой (1…2 мм) пластмассы с прорезями. Внутри гибкой части пластины клеится резиновый вкладыш, но так, чтобы он не мешал одевать кожух на каркас. Настройка схемы заключается в получении (резистором R4) устойчивого запуска и работы автогенератора при питании от стационарного источника с напряжением от 3,9 до 5 В. При настройке схемы лучше использовать блок питания в режиме ограничения тока на 1А — это предотвратит повреждение VT1 в случае ошибочного подключения фазы первичной обмотки Т1 или же отсутствия режима автогенерации по другой причине. После этого с помощью осциллографа с делителем замеряем напряжение на конденсаторе С4 и подбираем величину зазора в разряднике F1 так, чтобы оно не превышало уровня 650…750 В. Теперь несколько слов об эксплуатации устройства. При переносе электрошока лучше воспользоваться выключателем SA1 для снятия питания — это исключит работу устройства при случайном нажатии кнопки SB1, например в кармане. Не рекомендуется включать электрошок в условиях высокой влажности, чтобы самому не попасть под напряжение дугового разряда. Кроме того, так как для транзистора VT1 не установлен теплоотводящий радиатор (нет свободного места в корпусе), не рекомендуется включать устройство на непрерывную работу в течение времени более 1 мин (обычно в этом и нет необходимости). Следует также знать, что обычная одежда не является препятствием для проникновения дуги.

Внимание! При работе с прибором не забывайте о правилах техники безопасности!

ЗАРЯД АККУМУЛЯТОРОВ ЭЛЕКТРОШОКЕРА

   В статьяx про электрошокеры я редко упоминаю о зарядке данных девайсов и сегодня решил создать отдельную статью, по просьбам пользователей которые писали мне на почту. Тема достаточно важная, поскольку именно от правильно собранного зарядного устройства зависит долговечная и эффективная работа электрошокового устройства. Зарядное устройство подбираем в зависимости от используемого источника питания шокера. Для начала советую прочесть статью выбора источника питания для электрошокеров. Выбор зарядного устройства такой же большой, как и выбор источников питания.

   В заводскиx дешевыx электрошокераx используют бестрансформаторное зарядное устройство, главное достоинство такого зарядного устройства — маленькие размеры.

   Такое зарядное устройство отличный выбор для герметичныx свинцово-гелиевыx аккумуляторов напряжения (кислотные аккумуляторы), также оно отлично заряжает алкалаиновые аккумуляторы, в частности никель-металл-гидридные элементы с большой емкостью.

   Сxема зарядного устройства очень проста и состоит из несколькиx деталей: конденсатор, диодный мост и резистор. Конденсатор подбираем с напряжением от 400 вольт и выше (в дешёвых китайцах могут стоять и на 250В — но это слишком мало), емкость (от 0,1 до 0,5 микрофарад), её подбираем исxодя от емкости источника питания: чем больше емкость источника питания, тем больше емкость конденсатора.

   Резистор играет второстепенную роль, его сопротивление подбирают от 100 килоом до 1 мегаома. Для зарядки кислотного аккумулятора, если источником питания служат алкалиновые батарейки, ограничительный резистор исключают из сxемы устройства. Для зарядки Аккумулятора с емкостью 1 ампер/час, нужен конденсатор с емкостью 0,22-0,33 микрофарады. Диоды подойдут буквально любые с напряжением 400 вольт, желательно применение готового диодного моста (чтоб не напутать со сборкой 4-х диодов) типа кц-405 или другого. Если аккумулятор электрошокера имеет напряжение не более 5 вольт, то очень удобно заряжать устройство от usb порта компьютера и специального драйвера для зарядки при этом вам не понадобиться.

   Также очень удобно и электробезопастно использовать зарядное устройство от мобильного телефона — на схеме выше. Еще один распространенный вид зарядного устройства собран на основе трансформатора.

   Для этого нужно иметь готовый сетевой трансформатор с напряжением от 6 до 12 вольт, в зависимости от напряжения источника питания. Постарайтесь использовать трансформаторы с силой тока не более 300-400 ма, маленькая сила тока дольше, но более качественно и щадяще заряжает аккумуляторы.

   Для трансформаторной зарядки нужен только трансформатор напряжения и диодный мост, конденсатор для фильтрации питания использовать нет смысла (на фото они установлены).

   Свинцовые и алкалаиновые аккумуляторы можно заряжать сутками — они устойчивы и не выйдут из строя, трудно только с литий-ионными аккумуляторами, так как они чувствительны к перезарядке, и поэтому заряжайте иx только стабилизированным источником напряжения и ОБЯЗАТЕЛЬНО с ограничителем зарядного тока! Автор: АКА

   Форум по зарядным устройствам

   Форум по обсуждению материала ЗАРЯД АККУМУЛЯТОРОВ ЭЛЕКТРОШОКЕРА






ПРОВОДНИКИ И ИЗОЛЯТОРЫ

Что такое изолятор и чем он отличается от токопроводящего материала. Занимательная теория радиоэлектроники.


chanddekvestsneak — импульсный токовый электрошокер схема

15 дек 2010 Для этого существуют схемы DC-DC преобразования. Работа Питание через токовый шунт Rsc идет в дроссель L1 оттуда через ключ . Хотел бы увидеть статейку насчет простенького маломщного импульсного повышающего .. А вот по твоей предлагаемой схеме можно электрошокер

14 ноя 2011 и по этому ионизированному каналу идет основной ударно-токовый импульс. уже в месте соприкосновения дает импульсный разряд, без привязки к поскольку эффективность любых видов электрошокеров зависит не от Импульс наших изделий действует по схеме парализатора.

СК могут обеспечить работу различных систем при повышенных импульсных токовых нагрузках, поэтому они заменяют в ряде случаев химические

Подборка радиолюбительских схем, разработок, конструкций и самоделок разного уровня сложности. Импульсный блок питания .. Блок зарядки. Подборка радиолюбительских схем электрошокеров для самозащиты

Это шокер по параллельной схеме с трансформаторным выходом и 20 В), кап накачки 0,33 мкф, разрядник накачки 2500 В, токовый кап 1,1 мкф . на первичную обмотку выходного высоковольтного импульсного

13 ноя 2013 Например вот такая платка — импульсный стабилизатор напряжения. что-нибудь типа LM317 в режиме токового стабилизатора.

За основу генератора я взял импульсный блок питания МП 3-3 от искрового промежутка Spark в электрошокере Тандер и вволю “наигрался” с . То есть токовый трансформатор включается в разрыв дорожки,

21 лис. 2006 — повідомлень: 20 — авторів: 2

H03K3 — Импульсная техника (измерение импульсных характеристик G01R; Генератор мощных токовых импульсов для интенсификации процессов обработки . удерживающей дистанционный электрошокер) возникает разность Недостатком обоих описанных выше схем электрошоковых устройств

18 бер. 2013 — повідомлень: 30 — авторів: 4

перед каждым потребителем импульсный блок питания — заводской или самопальный, один конец обмотки до щетчика другой после токового трансформатора. Смотреть схемы устройств Электрошокер своими руками

Схемы устройств и приборов для обмана, отмотки, остановки имеют в своей конструкции токовые катушки, по которым идет весь ток. Современный цифровой электросчетчик легко выводится из строя электрошокером. . импульсных двухтарифных (день ночь) электросчетчиков и систем аскуэ.

импульсный токовый электрошокер схема

http://ticcinelect.tumblr.com/post/105338446911

Кто и где может использовать электрошокеры

Сотрудники подразделений транспортной безопасности получат право покупать, хранить, носить и использовать гражданское оружие. «Парламентская газета» разбиралась в том, кто ещё наделён таким правом.

Носить можно, стрелять — нет

Согласно действующему законодательству, сотрудники подразделений транспортной безопасности имеют право на хранение и ношение служебного огнестрельного оружия. Однако его применение в местах массового скопления людей прямо запрещается Законом «О ведомственной охране». Функционирующие нормы также не позволяют «транспортникам» приобретать, хранить, носить и использовать гражданское оружие самообороны. И из-за сложившейся правовой коллизии охранники фактически оказывают безоружны на вокзалах и в аэропортах, где особенно важно соблюдать меры безопасности и противостоять террористической угрозе.

Изменить эту ситуацию призваны поправки в Закон «О транспортной безопасности». Как следует из документа, принятого Госдумой в первом чтении 10 июля, сотрудникам подразделений транспортной безопасности разрешат использовать гражданское оружие самообороны, в частности электрошокеры.

«Мы пытаемся урегулировать недочёт с точки зрения как права, так и правоприменения, чтобы сотрудники, обеспечивающие безопасность объектов транспорта и транспортной инфраструктуры, всегда имели возможность использовать гражданское оружие самообороны, не подвергая опасности жизни и здоровье других людей», — рассказал «Парламентской газете» о сути поправок зампред думского Комитета по безопасности и противодействию коррупции Анатолий Выборный.

В целях активной самообороны

465 угроз на транспорте было зафиксировано в 2017 году. Для сравнения, в 2016-м было зафиксировано 269 угроз.

В настоящее время использовать электрошокеры разрешено сотрудникам частных охранных предприятий и вневедомственной охраны, судебным приставам, лесникам, работникам организаций федеральной почтовой связи, сотрудникам полиции и бойцам Росгвардии. Кроме того, покупать, носить и использовать это средство для самообороны могут любые физические лица, причём для покупки даже не требуется получение лицензии. Тем удивительнее, что сотрудники транспортной безопасности до сих пор не наделены правом пользоваться гражданским оружием.

«Подразделения транспортной безопасности важны в первую очередь с точки зрения антитеррора. Поэтому наделение их средствами самообороны крайне важно и позволит повысить безопасность на транспорте», — убеждён председатель Общероссийского движения «За реальное дело» Антон Цветков. Эксперт напомнил, что все сотрудники подразделений транспортной безопасности проходят соответствующую подготовку и обучение, а многие из них являются бывшими сотрудниками правоохранительных органов, так что за эффективным использованием электрошокеров дело не станет.

Впрочем, считает Цветков, одних электрошокеров мало: нужно защищать охрану на транспорте не только от физической угрозы, но и от психологического давления со стороны правонарушителей. «Я бы в ещё большей степени использовал персонально носимые видеорегистраторы, потому что они позволяют защитить сотрудников от любых провокаций. Кроме того, фото- и видеодокументирование событий, которые происходят вокруг транспортников, позволят выявить недобросовестных сотрудников среди них», — рассказал «Парламентской газете» эксперт.

Подразделения транспортной безопасности важны в первую очередь с точки зрения антитеррора. Поэтому наделение их средствами самообороны крайне важно и позволит повысить безопасность на транспорте.

В свою очередь, Анатолий Выборный напомнил, что благодаря сотрудникам подразделений транспортной безопасности постоянно изымаются боеприпасы, оружие и взрывчатые вещества. И каждая встреча с правонарушителем, тем более вооружённым правонарушителем, — это реальная угроза для жизни и здоровья окружающих. «Поэтому так важно к разрешённому перечню оружия добавить менее опасное гражданское оружие самообороны, чтобы его можно было использовать, не подвергая опасности жизнь и здоровье других людей», — заключил парламентарий.

За 2017 год сотрудники транспортной безопасности изъяли

247 единиц огнестрельного оружия
56,5 тысячи боеприпасов
32 килограмма взрывчатых веществ
64 единицы взрывных устройств

Высоковольтный электрошокер — принципиальные схемы, схемы, электронные проекты

Электрошокер высокого напряжения

Отказ от ответственности: Как я уже видел, ЭТО НЕ ИГРУШКА, НЕ ДЕЛАЙТЕ С НИМ НИЧЕГО ГЛУПОГО. Я НЕ ПРИНИМАЮ НИКАКОЙ ОТВЕТСТВЕННОСТИ ЗА УЩЕРБ, НАНЕСЕННЫЙ ДРУГИМ ЛЮДЯМ ИЛИ СЕБЕ ПРИ ЭТОМ УСТРОЙСТВЕ. ЕСЛИ ВЫ ХОТИТЕ ПОСТРОИТЬ ЭТО, ВЫ ДОЛЖНЫ ПРИНЯТЬ ЭТО УСЛОВИЕ. Использование процедур, описанных выше, предотвратит любые повреждения/проблемы. Не носите его на улице или в общественных местах, если они запрещены в вашей стране, и не используйте его рядом с электронными устройствами.Как говорит мудрец, используйте его как средство отпугивания, даже против животных.

Принципиальная схема

Прочтите перед сборкой:
Это устройство производит импульсы высокого напряжения, разрушающие мышцы и нервную систему, в результате чего любой, кто прикоснется к нему, впадет в состояние психического расстройства. Может использоваться против свирепых животных или злоумышленников, НО ПОМНИТЕ, что это устройство может быть незаконным в вашем штате (например, там, где я живу, эти устройства запрещены). Это довольно опасно для людей, страдающих сердечными заболеваниями, и для электронного оборудования (например, миротворцев), так как генерирует некоторое количество радиочастот.Не предпринимайте безответственных действий с этим устройством, это не игрушка.

После вступления перейдем к схеме.
Микросхема 555 подключена как нестабильная для получения прямоугольных импульсов с регулируемой частотой и рабочим циклом (обратите внимание на потенциометры и диод). Эта прямоугольная волна подается на МОП-транзистор IRF840 (нет необходимости в тотемных транзисторах, поскольку частота низкая, а ИС имеет достаточный ток для быстрой зарядки/разрядки затвора). В качестве замены MOSFET можно использовать биполярный транзистор (и резистор 100 Ом между 555 и базой транзистора).Допустимым BJT может быть BU406, но можно использовать и меньший BJT, имейте в виду, что он должен выдерживать не менее 2 А непрерывного тока. Индуктивный демпфер не нужен, потому что мощность мала, и он почти полностью поглощается для зарядки конденсатора бака, кроме того, поскольку это устройство работает от батареи, мы не хотим рассеивать мощность на резисторе, но мы хотим, чтобы она искры. С снаббирующей сетью у вас будет более низкая частота стрельбы. ИСПОЛЬЗУЙТЕ КНОПОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЬ ДЛЯ БЕЗОПАСНОСТИ
Конструкция T2: это настоящая скучная часть. Так как вряд ли найдешь в магазинах, нужно их построить. Необходимые материалы: эмалированная медная проволока (0,20 мм или 0,125 мм), ферритовая палочка, листы LDPE (0,25 мм). Закрепите ферритовую палочку слоем LDPE (полиэтилен, в качестве замены используйте электроизоляционную ленту) и приклейте (или заклейте лентой). еще один слой LDPE, еще 200-250 обмоток и так далее, чтобы наконец получить 5-6 слоев (примерно 1000-1400 витков, но даже больше не повредит производительности, но будьте осторожны с внутренней дугой, которая ее разрушит).Снова изолируйте его и поместите первичную обмотку, 15-20 витков провода 1 мм вполне достаточно, слишком большое количество обмоток (слишком большое сопротивление и индуктивность) приведет к меньшему току и меньшему пику во вторичной обмотке T2 из-за меньшего времени нарастания, и слишком мало не будет насыщать ядро. Я выбрал конденсаторы MKP, потому что они имеют низкие ESR и ESL (они широко используются в катушках Тесла в качестве конденсаторов mmc).
Искровой разрядник может состоять из двух перекрещивающихся (но не соприкасающихся) проводов, отстоящих друг от друга на 1 мм. Он действует как переключатель, управляемый напряжением, срабатывая, когда
напряжения достаточно для ионизации воздуха между ними (превращая его в плазму с небольшим сопротивлением).Имейте в виду, что было бы разумно поместить его в небольшой пластиковый контейнер и заполнить маслом, выпускающим пузырьки (не используйте моторное масло или масло для жарки
, а чистое минеральное масло, в котором нет воды.

). автор: Джонатан Филиппи
электронная почта: [email protected]
веб-сайт: http://www.electronics-lab.com

Помогите с проводкой электрошокера: electronic_circuits

Я мобилен, так что сделаю все, что в моих силах. Картинки загружаются очень медленно, но звуковой преобразователь, который у вас есть, будет работать, он просто коснулся одной стороны по центру.

Возьмите омметр и на стороне с 3 проводами проверьте сопротивление во всех 3 возможных комбинациях. Черно-синий, черно-зеленый и зелено-синий. Две комбинации дадут вам показания ниже, чем другая. Бьюсь об заклад, сине-зеленый выше. Комбинация с более высоким сопротивлением — это то, что вам нужно, поэтому просто игнорируйте третий провод, который является частью нижних показаний (изолируйте его как-нибудь, поскольку он вам не нужен)

Теперь проверьте другую сторону с оранжевым и белым и получите сопротивление.Вероятно, она намного ниже, чем другая сторона; но вам нужно быть уверенным, чтобы вы могли выяснить, какая сторона является первичной, которая обращена к коллектору транзистора к земле вашей схемы, а какая является вторичной, которая выводится на ваш следующий каскад умножителей напряжения. Сторона с более низким сопротивлением имеет меньше обмоток и является вашей первичной обмоткой, которая подключается к транзистору и источнику. Сторона с более высоким сопротивлением является вашей вторичной и переходит к следующему этапу. Таким образом, он увеличивает напряжение со стороны с меньшим количеством обмоток на сторону с большим количеством обмоток.

Я предполагаю, что оранжевый и белый являются вашими основными. Поместите апельсин в коллектор, а белый — в источник.

Я предполагаю, что синий и зеленый — это ваши вторичные провода, протяните черный к верхнему ряду конденсаторов, а зеленый — к нижнему ряду конденсаторов. Также отделите зеленый цвет в качестве последнего нижнего провода выхода.

Пока вы определяете первичную и вторичную стороны, размещение проводов на каждой стороне не имеет значения. Это переменный ток, и для этой схемы нет обратного хода, поэтому в приведенном выше примере вы можете поместить белый цвет на коллектор и оранжевый на источник.Просто отличите стороны друг от друга, поместите первичную обмотку на стороне транзистора, вторичную на стороне умножителя напряжения и не обращайте внимания на центральный отвод, и все заработает.

Вы можете провести «тест друга» и проверить первичную и вторичную обмотку, взяв 9-вольтовую батарею и ударив ею по проводам с одной стороны, а ваш друг держит два провода с другой стороны. Если его бьет током, ваша сторона является первичной и идет к транзистору и источнику. Если нет, переверните тест, и это должно его шокировать. Толчок будет крошечным, и вам, возможно, придется намочить кожу, чтобы почувствовать его.Не прикасайтесь к проводам сбоку, иначе вас тоже ударит током; катушка будет разряжаться с той же стороны, что и вы. Это не очень научный способ проверки, но это весело.

555 просто подает импульс на транзистор, чтобы сбросить переменное напряжение на повышающий трансформатор, и оттуда идут удвоители напряжения, удваивая напряжение на каждой ступени. Имейте в виду, что 20 кВ (если они достигают такой высоты) могут сильно прыгать в свободном воздухе. Если вы просто макетируете удвоители напряжения, это, вероятно, вызовет дугу в цепи, поэтому дублеты напряжения должны быть вдали от остальной части схемы и, возможно, залиты эпоксидной смолой.

Будьте осторожны и питайтесь только от батареи.

Как сделать электрошокер в домашних условиях

Кажется, в наши дни существует большой интерес к изготовлению самодельных электрошокеров. Некоторые вещи нужно сказать, прежде чем мы пойдем дальше. Самодельные электрошокеры, как и любое самодельное устройство, могут быть опасны! Самодельные устройства интересно собирать и играть с ними, но используйте их на свой страх и риск. Если вы сомневаетесь в своих силах или вам нужно что-то более мощное и надежное, нажмите на ссылку и осмотрите

. Между электрошокером и электрошокером огромная разница, электрошокер — это контактное оружие, а электрошокер стреляет дротиками. прикреплены к проводам.Мы говорим о электрошокер здесь. Если вы хотите узнать больше о Taser, но. Если вы все еще хотите создать свой собственный электрошокер, давайте начнем.

Сборка самодельного электрошокера

Основное необходимое оборудование — одноразовая камера, убедитесь, что она со вспышкой.

#1- осторожно откройте корпус камеры, но будьте осторожны, чтобы ничего не повредить.

#2-Выньте аккумулятор, чтобы избежать удара током в случае случайного разряда.

#3-Вам понадобятся скрепки, которые нужно будет укоротить и прикрепить к каждому концу конденсатора. Они будут действовать как провода, по которым будет распространяться разряд.

#4-Вставьте батарею обратно, убедившись, что вы не касаетесь проводов после ее установки.

#5-Нажмите кнопку вспышки на камере, чтобы зарядить ее, а затем используйте отвертку, чтобы увидеть результат.

По сути, основной частью этого проекта является добавление проводов (в виде скрепок) к каждому концу конденсатора.

Больше ничего!

Схема электрошокера



Это схема № 1 работающего электрошокера. Вы должны быть в состоянии понять схемы электрических цепей.

Электрическая схема самодельного электрошокера


Это еще одна принципиальная схема электрошокера, хотя и немного более сложная. Вам понадобится умение читать и понимать схемы электрических цепей, чтобы собрать электрошокер по этим чертежам.

Электронный блок электрошокера номер три


Это еще более сложный чертеж, который потребует от вас хорошего понимания электроники и электрических схем для сборки. Это должно оказаться сложным проектом для всех, кроме тех, кто занимается электроникой.

Реальность самодельных электрошокеров

То, что вы можете и хотите собрать самодельный электрошокер, на самом деле не означает, что вы должны это делать.

Люди, изготавливающие самодельные электрошокеры, стремятся проверить их на друзьях или членах семьи. Электрошокеры, сделанные в домашних условиях или нет, не являются игрушками и никогда не должны рассматриваться как таковые.

Были случаи, когда самодельные электрошокеры взрывались в руках людей и вызывали медицинские осложнения от ожогов или ударов током.

Невозможно сказать, что произойдет с самодельным устройством такого типа. Осторожность всегда должна быть на первом месте, и мысль номер один должна быть:

Должен ли я вообще строить эту чертову штуку.

Ну, это не мне отвечать, потому что, если бы вы были полны решимости, вы бы сами нашли информацию в любом случае.

Электрошокер | BCA Химия

Продолжая тему предметов, используемых для выведения противника из строя без его убийства, используется электричество, а не химия. Однако правильное функционирование электрошокера является прямым результатом химических свойств его материалистических компонентов. Слова «тазер» и «электрошокер» взаимозаменяемы. Однако существуют разные типы электрошокеров или электрошокеров. Некоторые электрошокеры используют свойства снарядов и поэтому больше подходят, когда нападающий находится вне досягаемости руки жертвы. Шокер чаще используется для этих типов, поскольку на самом деле это аббревиатура от «Электрическая винтовка Томаса А. Свифта».

Типичный Taser требует 9-вольтовой батареи, но Tase Chemistry of War: электрошокеры и электрошокеры

Правильное функционирование электрошокера напрямую зависит от химических свойств его материальных компонентов.Слова Taser и электрошокер часто используются как синонимы. Однако существуют разные типы электрошокеров или электрошокеров. Некоторые электрошокеры используют свойства снарядов и поэтому больше подходят, когда нападающий находится вне досягаемости руки жертвы. Taser — более часто используемое слово для этого оружия. Слово Taser на самом деле является аббревиатурой от «Электрическая винтовка Томаса А. Свифта».

Типичный электрошокер требует батареи на 9 вольт, но сам электрошокер по-прежнему маркируется как несколько 100 кВ. Повышение напряжения происходит за счет усилителей и трансформаторов в корпусе электрошокера.Батарея представляет собой элемент, который может преобразовывать накопленную химическую энергию в полезную энергию. Количество энергии рассчитывается с помощью двух типов уравнений: восстановления и окисления. При восстановлении атом приобретает электроны, а при окислении атом теряет электроны. Вместе передача электронов производит ток. Тазеры могут иметь высокое напряжение с помощью трансформаторов для усиления низких 9 вольт, но напряжения до 100 кВ. Однако 100 кВ не требуется в большинстве случаев властной силы.

Обычная литиевая батарея состоит из -LiCO 2 (оксид лития-кобальта) и LiC 6

.

Уравнения восстановительного потенциала:

Li + + C 6 + E = Li = LiC 6 COO 2 + Li + + E = Licoo 2

Высокое напряжение не определяет, какой урон может нанести электрошокер. Наоборот, это зависит от силы тока.

Электрошокеры

эффективно выводят цель из строя, заставляя ее мышцы быстро сокращаться и расслабляться, вызывая подергивания и конвульсии.Человеческое тело контролируется мозгом с помощью электрических сигналов. Электрический импульс может заставить мышцу или группу мышц сокращаться или расширяться по мере необходимости. Электрошокер вводит в тело чужеродный электрический импульс, который временно лишает человека сил (на время применения электрошокера). Действие тока электрошокера, входящего в тело человека, является результатом потока электронов. Taser включает в себя два параллельных электрода и два меньших испытательных электрода, как показано на схеме ниже.Когда кто-то думает о электрошокере, вероятно, его мысли в первую очередь связаны с маленькими тестовыми электродами.

Как видно на диаграмме, батарея обеспечивает ток, который усиливается трансформаторами в цепи усилителя. Рядом с концом тазера есть два параллельных электрода, положительно заряженный электрод и отрицательно заряженный. Эти электроды изготовлены из проводящей металлической пластины. Поскольку эти электроды расположены вдоль цепи, между ними возникает большая разница напряжений.Электроны хотят течь между этими электродами, но они расположены слишком далеко друг от друга, в цепи есть разрыв. Для сравнения, испытательные электроды расположены гораздо ближе друг к другу. Эти меньшие электроды используются владельцем электрошокера, чтобы проверить, работает ли электрошокер. Если через электрошокер протекает ток, между тестовыми электродами проскакивает небольшая голубоватая искра. Потрескивающая искра состоит из атомов воздуха, ионизированных электрической энергией, полученной от батареи. Эта шумная яркая потрескивающая искра — образ, который обычно ассоциируется с электрошокером.Параллельные электроды находятся на расстоянии двух друг от друга, чтобы создать такую ​​​​искру. Taser может нанести временный ущерб человеку, если его тело используется для замыкания цепи или для заполнения разрыва цепи между двумя основными электродами. Из-за разности потенциалов этих электродов, если между ними поместить токопроводящий предмет, протекает большой ток.

 Кроме того, существуют летающие электрошокеры, в которых также используются электроды и 9-вольтовые батареи. Основное отличие летающего электрошокера показано на диаграмме ниже.Электроды вылетают из электрошокера как снаряд. Электроды запускаются при нажатии на спусковой крючок. Спусковой крючок открывает баллон со сжатым газом, и электроды выбрасываются в сторону атакующего.

 Основной риск при использовании электрошокера возникает, когда он применяется к человеку с сердечными осложнениями. Как и любая другая мышца тела, сердце сокращается и расширяется из-за электрических импульсов, и электрошокер мешает этому взаимодействию. Если у кого-то слабое сердце, он может умереть после электрошока.Электрошокеры — это оружие, и, особенно при использовании вблизи воды, они могут быть смертельными. В 2010 году мужчина в Хемпстеде умер после того, как его ударили электрошокером в промокшей от дождя одежде.

Из-за риска, связанного с электрошокерами, авторитетные лица должны ответственно использовать электрошокеры. Вот статья описывающая, как некоторые военные ведомства начинают шире использовать электрошокеры. Существует также ветвь власти, называемая военной полицией. Члены военной полиции обеспечивают соблюдение законов и правил вооруженных сил.Для обеспечения соблюдения таких правил сотрудники военной полиции используют нелетальное оружие, такое как электрошокеры. Однако для поощрения гуманного обращения офицеров военной полиции необходимо бить электрошокером, чтобы они поняли

.

Рис. 5. Изображение офицера военной полиции, пораженного летающим электрошокером. Это нужно перетерпеть, чтобы заработать авторитет

Сам

р еще маркируется как несколько 100кВ. Батарея представляет собой элемент, который может преобразовывать накопленную химическую энергию в полезную энергию.Количество энергии рассчитывается с помощью двух типов уравнений: восстановления и окисления. При восстановлении атом приобретает электроны, а при окислении атом теряет электроны. Вместе перенос электронов производят ток. Тазеры могут иметь высокое напряжение с помощью трансформаторов для усиления низких 9 вольт, но в большинстве случаев напряжение до 100 кВ не требуется.

Обычная литиевая батарея состоит из -LiCO 2 (оксид лития-кобальта) и LiC 6

.

Уравнения восстановительного потенциала:

Li + + C 6 + E = Li = LiC 6 COO 2 + Li + + E = Licoo 2

Электрошокеры работают, запуская два штыря в цель.Чем дальше друг от друга два контакта, тем большее напряжение необходимо для замыкания цепи. Однако высокое напряжение не определяет, какой ущерб оно наносит, а зависит от силы тока. Контактные электрошокеры не нуждаются в большом напряжении, так как расстояние между зарядными электродами фиксировано.

Электрошокеры

эффективно выводят цель из строя, заставляя ее мышцы быстро сокращаться и расслабляться, вызывая подергивания и конвульсии. Человеческое тело контролируется мозгом с помощью электрических сигналов.Электрический импульс может заставить мышцу или группу мышц сокращаться или расширяться по мере необходимости. Электрошокер вводит в тело чужеродные электрические импульсы, что временно (на время применения электрошокера) лишает человека сил. Действие тока электрошокера, входящего в тело человека, является результатом потока электронов. Taser включает в себя два электрода и два меньших испытательных электрода, как показано на схеме ниже. Когда кто-то думает о электрошокере, вероятно, его мысли в первую очередь связаны с маленькими тестовыми электродами.

Как видно на диаграмме, батарея обеспечивает ток, который усиливается трансформаторами в цепи усилителя. Рядом с концом электрошокера есть два параллельных электрода: положительно заряженный и отрицательно заряженный. Эти электроды изготовлены из проводящей металлической пластины. Поскольку эти электроды расположены вдоль поверхности, между ними существует большая разница напряжений. Электроны хотят течь между этими электродами, но они расположены слишком далеко друг от друга, в цепи есть разрыв.Для сравнения, испытательные электроды расположены гораздо ближе друг к другу. Эти меньшие электроды используются владельцем электрошокера, чтобы проверить, работает ли электрошокер. Если через электрошокер протекает ток, между тестовыми электродами проскакивает небольшая голубоватая искра. Потрескивающая искра состоит из атомов воздуха, ионизированных электрической энергией, полученной от батареи. Эта потрескивающая искра — изображение, которое обычно ассоциируется с электрошокером. Два параллельных электрода находятся далеко друг от друга, чтобы создать искру.Taser может нанести временный ущерб человеку, если его тело используется для заполнения разрыва цепи между двумя основными электродами. Из-за разности потенциалов этих электродов, если между ними находится токопроводящий предмет, протекает большой ток.

Кроме того, существуют летающие электрошокеры, в которых также используются электроды и 9-вольтовая батарея. Основное отличие летающего электрошокера показано на схеме ниже. Электроды вылетают из электрошокера как снаряд. Электроды запускаются при нажатии на спусковой крючок.Спусковой крючок открывает баллон со сжатым газом, и электроды выбрасываются в сторону атакующего.

Основной риск при использовании электрошокера заключается в том, что у цели уже были проблемы с сердцем, а разряд применялся вблизи грудной клетки, что может привести к остановке сердца и/или смерти.

Вот статья о военных, недавно начавших использовать электрошокеры. Существует также ветвь власти, называемая военной полицией. Члены военной полиции обеспечивают соблюдение законов и правил вооруженных сил.Для обеспечения соблюдения таких правил сотрудники военной полиции используют нелетальное оружие, такое как электрошокеры. Однако, чтобы поощрить гуманное обращение, офицеров военной полиции необходимо бить электрошокером, чтобы они поняли.

Электрошокер с максимальной силой тока

— дело не в напряжении

Если вы ищете электрошокер с самой высокой силой тока, то вы уже не обращаете внимания на ажиотаж вокруг напряжения. Когда мы впервые начали продавать электрошокеры в 2000 году, электрошокер с самым высоким напряжением в то время составлял колоссальные 300 000 вольт.

Вскоре после этого производители начали увеличивать заявленное количество вольт, чтобы оно было выше, чем у следующего парня. Amperage даже не попал в поле зрения. У нас было 400 000, потом 500 000 и даже электрошокер на 775 000 вольт. Вскоре вышел Million volter, и он был в моде.

Электрошокеры высокого напряжения

Тогда эти устройства работали на 9-вольтовых батареях. Любой здравомыслящий человек может сделать вывод, что чем больше батарей требуется, тем мощнее будет выходной сигнал.Это было верно независимо от того, какое напряжение было заявлено. Если в устройстве использовались 2 батареи и напряжение составляло 300 000 вольт, оно было более мощным, чем парализатор на миллион вольт, в котором использовалась только одна батарея.

Сравнение их бок о бок было еще одним способом определить разницу между ними. Вы можете сказать, насколько он силен, когда стреляете из них один за другим. Не зная никаких спецификаций, ваши глаза и уши скажут вам, какой именно из них вы не хотите, чтобы вас ошарашило.

Так что даже после того, как вышли 2-й и 3-й миллион вольтеров, не было большой разницы в фактической мощности любого из них.В то время как более высокое напряжение означает, что он имеет большую проникающую способность, новые цифры, выходящие в свет, были больше для маркетинга, чем для любого увеличения фактической силы нейтрализации. Напряжения всего 25 000 достаточно, чтобы пройти через одежду, поэтому в любом случае нет необходимости в более высоких значениях.

Это вольты или амперы?

В любом случае больше энергии дают усилители, а не напряжение. Напряжение дает ему толчок для прохождения через одежду, поэтому чем выше реальное напряжение, тем лучше способность доставлять заряд через толстые куртки и тому подобное.Сила тока — сила укуса.

А в случае электрошоковых устройств речь идет о тысячных долях ампера, измеряемых в миллиамперах. Вы слышали поговорку: «Один усилитель убьет тебя». Что ж, мы и близко не подходим к этому, когда имеем дело с этими продуктами для самообороны.

Большинство из них от 3 до 4 мА. Этого количества достаточно, чтобы добиться желаемого эффекта. Все, что приближается к 5 мА или превышает его, перегрузит схему внутри устройства и сожжет конденсатор.Конденсатор — это место, где энергия накапливается и хранится до тех пор, пока она не разрядится через зонды. Слишком много миллиампер, и вы сожжете устройство.

Одним из наших самых сильных электрошокеров является Runt. Он имеет 4,5 миллиампер , которых более чем достаточно, чтобы перегрузить электрические импульсы человеческого тела. В теле есть нервы почти везде, поэтому любое прикосновение к человеку зондами парализатора будет иметь эффект. Тем не менее, если возможно, вы хотите работать с основными группами мышц, такими как шея, верхняя часть тела или даже область паха, чтобы добиться наилучшего эффекта.



Электроника внутри Runt отличается высочайшим качеством, а толстые электроды (щупы) наверху передают всю доступную энергию в атакующего. Поскольку это такое маленькое оружие, у него действительно есть все, что касается доступной мощности и желаемого эффекта остановки атакующего.

В настоящее время в большинстве электрошокеров используются перезаряжаемые аккумуляторы. Это избавляет вас от необходимости замены батарей, но вы должны не забывать подключать устройство каждые 2-3 месяца.

Электрошокер — одно из самых мощных и эффективных средств самообороны. Удобные, простые по конструкции и простые в использовании электрошокеры во многих случаях предпочтительнее для сдерживания нападения или контроля неуправляемого и опасного поведения, поскольку они дают быстрые и эффективные результаты. Электрошокеры бывают различной мощности, обычно выражаемой в напряжениях. Число, указанное как напряжение электрошокера, указывает на его мощность, но опять же, значение имеют амперы.

Электрошокеры с высоким напряжением предназначены для ближнего боя.Они предназначены для шока, сокращая мышцы и вызывая боль. Однако они могут быть неэффективны для того, чтобы сбить нападавшего с ног. Однако они достаточно эффективны для создания шока, вызывающего достаточную боль и дискомфорт, чтобы воспрепятствовать физическому нападению.

Насколько мощным является напряжение электрошокера?

Если вы когда-либо испытывали дискомфорт от статического электричества, например, когда вы третесь ботинками о синтетический ковер и начинаете прикасаться к дверной ручке, то вы можете с уверенностью сказать, что вас ударило током от 20 000 до 30 000 вольт. электричество.Это даже не сравнится с тем, что дает потрясающее устройство.

Электрошокер своими руками | Схема центра

Taser, также известный как электрошокер, представляет собой нелетальное устройство, производящее электрический шок, которое используется для паралича человека на время, не вызывая серьезных повреждений или травм. Это очень полезное устройство, особенно для обездвиживания злоумышленника.

Использование электрошокера ограничено в большинстве стран. Однако в Соединенных Штатах Америки в некоторых штатах разрешено использование электрошокера.

Электрошокер доступен в различных стилях, таких как электрошокеры с губной помадой, электрошокеры для мобильных телефонов, электрошокеры для полицейских, электрошокеры с розовой лентой и замаскированные электрошокеры.

Как это работает?

Электрошокер работает как двухступенчатый преобразователь напряжения. На первом этапе высокочастотный переключающий трансформатор увеличивает напряжение батареи до нескольких кВ для зарядки конденсатора. После того, как конденсатор заряжен, он питает второй трансформатор, увеличивая напряжение до 10-50 кВ (ок.) с частотой повторения 5-40 Гц (примерно).

Тип электрошокера
Существуют основные типы электрошокера: мультипликатор, тиристор и разрядник. Умножитель Taser состоит из одного трансформатора с более высоким выходным напряжением и работает от постоянного напряжения. Этот тип Taser также имеет высоковольтные конденсаторы и диоды, и именно для конденсаторов умножитель Taser издает громкий звук. Тиристорный тип является наиболее эффективным. Здесь напряжение конденсатора невысокое (примерно 250–500 В).) и функционирует с помощью двух основных компонентов: резистивного делителя (неоновой лампы) и диактора. Пистолеты с искровым разрядником, с другой стороны, являются самым дешевым и неэффективным электрошокером. Как следует из названия, он имеет искровой разрядник для работы, а напряжение аккумулятора заряжается с помощью транзисторного преобразователя.

Как я сделал свой электрошокер


Из трех типов электрошокеров я выбрал тиристор из-за его эффективности. Я использовал MOSFET (полевой транзистор металл-оксид-полупроводник) для создания преобразователя напряжения.Основная причина использования MOSFET исключительно с точки зрения эффективности. В двухтактном преобразователе, обычно используемом в электрошокерах, уровень достигает порядка 20%, тогда как в MOSFET преобразователь дает КПД до 75% при рабочей частоте 80-120 кГц. Затем я использовал затворный тиристор для второго ключа вместе с четырьмя неоновыми лампами накаливания с напряжением зажигания 95 В и частотой следования импульсов 30 – 50 Гц. Для инверторного трансформатора я предпочел использовать трансформатор с сердечником EE, сохраняя поперечное сечение средней стойки 20 – 25 мм2.Воздушный зазор толщиной 0,5 мм расположен в средней стойке. Первичная полярность устанавливается на 2×12 витков диаметра провода (0,4 мм), а вторичная полярность устанавливается на 700 витков провода (0,1 мм). Вторичная полярность ранится несколькими изолированными слоями. Причина изоляции слоев состоит в том, чтобы избежать повреждения эмали провода под высоким напряжением. В электрошокере два электрода. Они имеют вид дротика и соединены с основным блоком токопроводящим проводом.

Электрошокер можно привести в действие шестью 1.Элементы 5 В или семь элементов 1,2 В. Оптимальный вариант — иметь две ячейки или Li-pol или Li-ion, соединяющие серию. Следует отметить, что электрошокер потребляет ток около 1,5 В, при котором обычные батарейки не работают.

Автор и автор: Дхрубаджйоти Бисвас

Исследуйте электрошокер.

Электрошокеры

широко продаются в Америке в качестве средств самозащиты. Это ручные устройства с батарейным питанием, которые излучают яростную трескущую искру на кончике при нажатии куркового переключателя.Хотя их основной эффект заключается в том, чтобы сдерживать нападающего с помощью их яростного искрообразования, их можно использовать для причинения боли, прикладывая наконечник к мышечной области, чтобы вызвать стимуляцию нервов и возможные незначительные сокращения мышц.

Эти устройства некоторое время продавались в Великобритании, но после широко разрекламированного инцидента, когда одно из них было использовано для кражи мешка с письмами у почтальона, правительство Великобритании дало рефлекторный ответ и немедленно объявило владение ими незаконным. Они не предприняли это действие обычным образом, они просто в одночасье ввели в действие новое законодательство, что кажется неуместным с их обычным медленным политическим обсуждением вещей.

Запрет электрошокеров произошел как раз перед тем, как подростковая дискотека помешалась носить ножи и колоть друг друга в пьяном виде, пытаясь доказать свою мужественность. Этому способствовали мудацкие поп-группы, такие как Bizarre Inc, которые выпустили треки, приукрашивающие ношение ножей. Нет абсолютно никаких сомнений в том, что если бы электрошокеры не были запрещены, то они были бы излюбленным оружием этих подростков-идиотов, поскольку весь их образ космической эры очень понравился бы отряду видеоигр. Если бы это было так, то было бы спасено много жизней, поскольку электрошокеры имеют много коры, но очень мало укуса.Хотя они очень болезненны, они производят такой слабый ток, что крайне маловероятно, что они могут вызвать смерть.

Мне всегда было интересно, как им удалось получить такое высокое выходное напряжение при таком низком входном напряжении. Если учесть, что выходное напряжение этих вещей может быть в районе 100 000 В (очевидно) от небольшой 9-вольтовой батареи, то это дает коэффициент умножения напряжения более чем в одиннадцать тысяч раз. На самом деле оно даже выше, потому что напряжение на аккумуляторе снижается из-за высокого потребления тока.В результате во время моего первого визита в Америку мне пришлось купить один и разобрать его на части, чтобы посмотреть, как он работает. Эти вещи очень дешевы и стоят в районе 20 британских фунтов и выше, поэтому я купил дешевую и, вернувшись в свой отель, попробовал ее на своей ноге, чтобы увидеть, насколько это больно, что оказалось довольно много. . 🙂 Я его как следует разобрал и удивился его простоте. Я привез печатную плату как техническую новинку и решил опубликовать ее здесь, чтобы удовлетворить технические пристрастия техно-чуваков.




Там не так много, чтобы это там? Схема в основном состоит из довольно стандартного генератора с трансформатором на одном транзисторе, который увеличивает напряжение до достаточно высокого уровня. Он выпрямляется четырьмя последовательными диодами и используется для зарядки конденсатора через мощную обмотку импульсного трансформатора. Когда напряжение становится достаточно высоким, чтобы пробить крестообразный разрядник, оно сбрасывает конденсатор через импульсный трансформатор, генерируя резкий импульс высокого напряжения на вторичной обмотке.

Искровой разрядник представляет собой просто два кусочка металлической полосы в форме креста. Обычно они выглядят как разомкнутая цепь, но когда напряжение становится достаточно высоким, чтобы ионизировать воздух между ними, они вспыхивают, и поскольку ионизированный воздух обладает хорошей проводимостью, ток продолжает течь до тех пор, пока конденсатор почти не разрядится.

Как видите, высоковольтный импульсный трансформатор просто намотан на небольшую стопку пластин. Корпус состоит из двух частей для облегчения прокладки проводов, и вся партия залита смолой для изоляции.Заливка смолой, вероятно, выполняется в вакууме, чтобы гарантировать отсутствие захваченных пузырьков воздуха и проникновение смолы через обмотки.
Если бы вы делали свое собственное устройство, это, вероятно, было бы самой сложной частью для надежного изготовления, поскольку необходимое оборудование для вакуумной заливки является весьма специализированным.


Просто невероятно, насколько проста компоновка на этой лаконичной печатной плате.

Единственными специальными компонентами являются трансформаторы, которые подвергаются воздействию очень высокого напряжения.Вместо одного высоковольтного диода используется цепочка диодов.
Если ваша реакция на эту схему похожа на мою, то вы будете удивлены или даже немного разочарованы простотой схемы. Я предполагаю, что для устройства массового производства он превратился в простую конструкцию, которая хорошо работает.

Добавить комментарий

Ваш адрес email не будет опубликован.
