Вибростол своими руками — как сделать

Изготовление тротуарной плитки своими руками достаточно интересный процесс, но для этого нужны определенные материалы и инструменты. Одним из таких является вибростол, о котором мы обещали написать.

В предыдущей статье мы рассказывали об изготовлении плитки, так что обязательно прочтите. А сегодня вы узнаете, как сделать вибростол собственноручно.

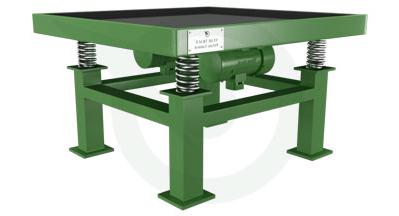

Требование к устройству

Застывание бетона всегда сопровождается небольшими колебаниями, при которых выделяются пузырьки воздуха. Благодаря этому, будущее изделие становится прочным, а структура бетона уплотненной. Дабы это обеспечить и нужен вибростол. Он колеблется с частотой 3000 движений в минуту.

Все вибростолы можно разделить на два вида:

  • Промышленный с гидравликой;
  • Домашнего пользования, создающего колебания с помощью установленного на электродвигатель, эксцентрика.

Именно последний мы и будем рассматривать.



Важно! Так как заведомо просчитать количество колебаний невозможно, вибростол должен иметь функцию регулировки амплитуды.



Но обо всем по порядку.



Для того чтобы сделать вибростол своими руками потребуется:

  • Металлический лист толщиной не менее 3 мм;
  • Пружины;
  • Швеллер и уголок;
  • Трубы;
  • Электродрель;
  • Сварочный аппарат;
  • Болгарка;
  • Гаечные ключи;
  • Металлические ножки;
  • Двигатель.

Чертеж

Прежде всего, вам нужно начертить чертеж будущего вибростола или скачать готовый в интернете. Важно, чтобы заранее были рассчитаны все размеры, необходимое расстояние.

Двигатель нужно помещать ближе к центру. Сам чертеж рисуют, начиная с станины. При создании чертежа не забывайте учитывать высоту стола и способы крепления к полу.

Подбор двигателя

Делая вибростол для плитки, нужно отнестись внимательно не только к самой конструкции, но и к двигателю, ведь на него будет приходить вся нагрузка. А точнее, на подшипники и втулку. Поэтому, выбирая двигатель, не опирайтесь на его мощность, ведь для домашнего пользования достаточно 1-2 Квт. А вот подшипники должны быть качественными и надежными. В крайнем случае, в процессе эксплуатации вы можете их заменить.

Еще один совет! Устанавливая эксцентрик непосредственно на вал, вы существенно продлите срок службы мотора.



Изготовление вибростола для тротуарной плитки

  • Приступаем к сборке только после подготовки чертежа.
  • Исходя из его данных нарезаем заготовку для будущей станины.  Уголок – 45 мм. Трубы должны быть диаметром не менее 65 мм. Длина, в зависимости от желаемой высоты стола. Свариваем все необходимые элементы и лишь, потом привариваем металлический лист.
  • После этого, нужно взять пружину и нарезать ее кусками одинаковой длины, в количестве десяти штук.
  • Затем, к уже готовой станине привариваем пружины: по углам, в центре и между углом и центром на одинаковом расстоянии.
  • Из оставшихся кусков трубы делаем стаканы и привариваем их с нижней стороны стола. В диаметре они должны быть больше пружин на 3 мм и располагаться точно их размещению.
  • Для получения надежной фиксации можно приварить стержни.
  • После сварки, нужно установить стол на станину.
  • Эксцентриковый механизм приваривается снизу, в центре.
  • Крепление двигателя осуществляется на расстоянии, которое соответствует длине ремня.
  • В конце нужно установить кнопку включения\выключения, подключить питание.

На этом сборка и установка закончена. Можно запускать и откалибровать  амплитуду колебаний, если нужно. Делается это перемещением эксцентрика.

Ошибки и как их избежать

  • Обязательно нужно сделать бортик по периметру поверхности стола, дабы при движении формы с плиткой не упали.
  • Чтобы ограничить амплитуду, можно вместо стержней для пружин приварить болты, на которые нужно навинтить шайбу и гайку.
  • Дабы более точно регулировать колебания, установите не двигатель, а вибратор типа ИВ-99.
  • Надежно зафиксируйте ножки, дабы в процессе стол «не ходил». Лучше всего их зацементировать.
  • Ножки вибростола должны быть достаточно высокими, дабы вам не пришлось наклоняться.
  • Мотор не должен соприкасаться с землей.

Безопасность



Изготавливая вибростол для тротуарной плитки своими руками, не стоит забывать о безопасности! Прежде всего наденьте средства защиты при проведении сварочных работ.

  • Осторожно работайте с болгаркой, дабы не повредить руки.
  • Не забудьте провести заземление перед включением вибростола.
  • Запуская техническое устройство впервые, снимите приводной ремень, чтобы исключить негативные последствия, связанные с неправильным подключением.

Как видите, изготовить вибростол для создания плитки не так уж и сложно, достаточно придерживаться определенных правил. При их соблюдении, изделие прослужит вам не один год, а в результате вы получите качественную плитку.

Конечно, от заводской она в любом случае будет отличаться, но и выйдет гораздо дешевле. Экономия в 20%, даже при сборке вибростола.



А чтобы вы увидели наглядный пример сборки, посмотрите видео ниже.

Как сделать вибростол своими руками? :: SYL.ru

Тротуарная плитка появилась на современном строительном рынке относительно недавно, однако уже успела завоевать лидирующие позиции. Она довольна проста в укладке, достаточно экологична и прочна, поэтому дорожки на вашей даче всегда будут оставаться чистыми и сухими. Тем не менее у этого популярного строительного материала есть один существенный недостаток — она не так уж и дешева.

тротуарная плитка своими руками вибростол Если вы хотите сэкономить при обустройстве дачного участка и обладаете хотя бы элементарными навыками в строительстве, можно попробовать изготовить ее самостоятельно. Для этого вам понадобится сварочный аппарат и знания о том, как сделать вибростол своими руками. Об этом и поговорим подробнее.

Принцип работы

Прежде чем сооружать вибростол своими руками, давайте для начала выясним, что это такое. Конструкция представляет собой металлическое основание, на которое при помощи пружин или других подвижных соединений крепится абсолютно ровная плита-столешница, куда ставятся формы с бетонной массой. Еще одним элементом конструкции является промышленный вибратор, или электродвигатель с эксцентриками. В момент работы двигателя столешница равномерно вибрирует, при этом из форм, находящихся на ней, выходят пузырьки воздуха, а бетонная смесь плотно спрессовывается.

изготовление вибростола своими рукамиИзготовление вибростола своими руками — дело несложное. Нужно придерживаться всего двух правил: столешница должна быть идеально плоской, а двигатель подавать равномерные вибрации с маленькой амплитудой колебания. Если пренебречь этими правилами, тротуарная плитка может получиться кривой, из-за чего при ее укладке возникнут проблемы.

Какие они бывают

Если вибростол своими руками вы решили изготовить для домашнего пользования, то вам необходимо запастись схемой или чертежом так называемого формовочного стола, то есть такого, на котором производится непосредственное уплотнение смеси в формах. Дело в том, что при промышленном производстве используется еще один вид столов — выбивочный, или расформовочный. Основное его отличие заключается в том, что он оборудован дополнительной насадкой, повторяющей контуры формочки. После того как плитка окончательно высохла, форму переворачивают и помещает в насадку, от вибрации готовое изделие выпадает в руки рабочему или на специальную транспортировочную ленту. В домашних условиях выбивку можно производить вручную или изготовить насадку отдельно.

Материалы

 вибростол своими руками чертежиИтак, если вы решили соорудить вибростол своими руками, вам понадобится:
  • сварочный аппарат;
  • дрель;
  • болгарка;
  • металлический лист толщиной не менее 6–8 мм для столешницы;
  • трубы для ножек станины;
  • уголок или швеллер для рамы стола;
  • металлические пластины;
  • мощные металлические пружины необходимого диаметра;
  • вибратор промышленный или электродвигатель на 220В;
  • болты и шайбы для крепления двигателя;

Собирая вибростол своими руками, чертежи для него тоже лучше изготовить самостоятельно. Конечно, сейчас на тематических ресурсах можно найти все, что угодно, но, во-первых, за хорошие подробные чертежи, скорее всего, придется заплатить, а во-вторых, они не учитывают особенности и размеры именно вашей конструкции. Поэтому готовый чертеж лучше взять за основу и пересчитать его под собственные потребности.

Изготовление станины

Итак, как сделать вибростол своими руками?

  1. Начать нужно со сборки основания. Размеры его могут быть произвольными, все зависит от того, какое количество формочек вы планируете одновременно размещать на столешнице. Стандартным и наиболее удобным считаются размеры 0,7х0,7 м.
  2. Ножками служат металлические трубы, хотя если их нет, можно изготовить их из швеллера, уголка, квадрата или того, что есть под рукой. В основании ножек привариваются металлические пластины с отверстиями нужного диаметра, они позволят зафиксировать вибростол при помощи анкерных болтов или просто забетонировать его.
  3. Высота конструкции — также дело сугубо индивидуальное, основным критерием тут является удобство для мастера, вам должно быть комфортно при работе.
  4. Ножки соединяются между собой при помощи металлической рамы (квадратной или прямоугольной), выполненной из уголка. В итоге у вас должна получиться конструкция, больше всего напоминающая стол без столешницы.
  5. По углам конструкции привариваются «стаканы» высотой в 5–6 см, выполненные из трубы диаметром чуть больше, чем диаметр пружин. Если «стаканы» сделать не из чего, пружины можно приварить прямо на станину, а на верхнюю их часть прикрепить пластины с отверстиями для болтов.

Теперь нужна платформа

Как видите, изготовить вибростол своими руками достаточно несложно. Станина уже готова, теперь переходим к платформе-столешнице.

  1. Берем лист железа нужных размеров и при помощи сварки оснащаем его бортиками из металлического уголка, это нужно для того, чтобы в процессе работы формы с бетоном не соскакивали со стола.
  2. С обратной стороны листа также привариваем «стаканы», аналогичные тем, что вы прикрепили на станину. Следите за тем, чтобы они находились строго над нижними, так как между ними будут располагаться пружины, обеспечивающие необходимую вибрацию.
  3. В центре нижней части столешницы также нужно приварить два куска П-образного швеллера с отверстиями для болтов подходящего диаметра — тут будет крепиться эксцентриковый двигатель.
вибростол своими рукамиВот и все, вибростол для плитки своими руками готов, теперь осталось закрепить двигатель, перевернуть столешницу и вставить пружины между стаканами.

Подбираем электродвигатель

Конечно, промышленный вибратор или разбалансированный двигатель можно приобрести в магазине. При этом необходимо правильно соотнести вес вашей столешницы и мощность агрегата — слишком слабый не сможет обеспечить достаточной вибрации, а очень мощный может сорвать столешницу с места.

Если вы планируете использовать вибростол недолго, то неплохим решением может стать двигатель от стиральной машины. Он идеально подойдет для этих целей, правда, способен выдержать не более 30 рабочих циклов.

В случае если этого недостаточно, рекомендуется приобрести более долговечную модель, а также оснастить конструкцию потенциометром. Это позволит регулировать уровень вибрации в зависимости от напряжения.

Несколько нюансов

как сделать вибростол своими руками

  • Для правильной работы вибростола нужно точно рассчитать вес столешницы.
  • Амплитуда колебаний должна подбираться исходя из параметров смеси и должна быть одинаковой по всей плоскости стола.
  • Необходимо точно отмерять количество смеси, помещаемое в каждую форму, иначе плитки выйдут разными по толщине.

Вибростол из автомобильной покрышки

А можно ли изготовить более простой вибростол? Своими руками чертежи разработать способен далеко не каждый, да и сварочные работы не всем по плечу. Оказывается, можно, правда, он будет не таким долговечным и основательным, да и качество плитки, изготовленной на таком столе, будет немного хуже, но для некоторых это может оказаться неплохим вариантом.

Для такого вибростола вам понадобится столешница, изготовленная из куска фанеры, ДСП или QSB, в центре которой закрепляется двигатель небольшой мощности. Далее конструкция устанавливается на автомобильную покрышку двигателем вниз и закрепляется при помощи шурупов. Для удобства работы и обеспечения лучшей вибрации можно использовать несколько покрышек, поставленных одна на другую и скрепленных между собой.

Изготавливаем плитку

Теперь поговорим о том, как делается тротуарная плитка своими руками. Вибростол у вас уже есть, теперь нужно приобрести или изготовить самостоятельно формы для заливки бетона.

Далее размещаем формы на вибростоле и наполняем их бетонной смесью слоем 3–4 см. Даем постоять на работающем столе около минуты, затем добавляем второй слой, снова включаем вибростол на 40–60 секунд. После этого плитку нужно просушить, не вынимая из формы, в течение 24–48 часов при температуре не менее 15˚С.

вибростол для плитки своими рукамиЕсли вы хотите получить разноцветную тротуарную плитку — в бетонную смесь можно добавить специальный краситель нужного оттенка, а для обеспечения дополнительной прочности изделия внести некоторое количество стеклянных или полипропиленовых волокон. Однако не переусердствуйте, иначе плитка может оказаться скользкой.

Вибростол для тротуарной плитки своими руками. Пошаговая инструкция

Для качественного изготовления своими руками тротуарной плитки или секций бетонного забора необходим вибростол, который можно приобрести, а можно сделать самостоятельно. Изготовить его несложно и экономически оправдано. Большинство материалов для него есть в любой мастерской или гараже.

Вибростол для тротуарной плитки своими руками, пошаговая инструкция

Изучая цены на тротуарную плитку и бетонные заборы, многие решаются изготовить их самостоятельно. Во-первых, это выгодно, а во-вторых, на последующем изготовлении можно неплохо заработать, особенно если вы живёте в районе с большим количеством новостроек и пустых участков. Для реализации идеи достаточно подобрать формы и сделать вибростол.

Нюансы при подготовке к работе

Несмотря на то что все методы изготовления вибростола во многом схожи, существуют нюансы, которые необходимо выяснить на этапе создания чертежа. Чтобы не пришлось всё переделывать после запуска в работу, разберём основные из них.

Подбираем двигатель

Специальный вибродвигатель можно приобрести в магазине, но стоит он недёшево. Большинство людей предпочитают приобрести у знакомых двигатели от стиральных машин или найти подходящий вариант в гараже. В целом можно опираться на такие показатели: для больших столов весом 200–250 кг и длиной столешницы от метра до двух — двигатель от 0,75 до 1,1 кВт. Для маленьких вибростолов до двухсот килограмм и размером 1х1 метр или меньше — мощностью 0,23 кВт.

Вибростол для тротуарной плитки своими руками, пошаговая инструкция

Не забывайте и о том, что маломощные двигатели не предназначены для массового производства и выдерживают около 30 циклов, после чего придётся менять подшипники, а также может разболтаться ось.

Какой материал выбрать для столешницы

Чаще всего используют металл, так как его легче очищать от раствора, но в нашем примере будет показан вариант с плитой из ОСП. Выбран материал неслучайно, главной целью было облегчить конструкцию. Плита не несёт конструкционной нагрузки, а служит только защитой двигателя и механизма вибрации от попадания на них раствора, поэтому делать её из металла нет необходимости.

Вибростол для тротуарной плитки своими руками, пошаговая инструкция

При выборе металла обращайте внимание не только на габариты, но и на вес плиты. Если двигатель будет мощный, а столешница из тонкого металла — её может сорвать или погнуть. Если выбран толстый металл и мотор от стиральной машины, его мощности не хватит, чтобы создать нужную вибрацию.

Форма основания

Заводские столы опираются на четыре ножки, в нашем примере будет показано H-образное основание. По прочности и устойчивости оно не уступает классической форме, но таким образом удалось добиться удобного подхода с любой точки. При перетаскивании раствора или плитки, человек не цепляется за перегородки, да и расход на изготовление значительно сокращается. При классическом варианте приходится варить не только раму, но и укреплять её крестообразными планками.

Для изготовления секций заборов придётся делать продолговатый вибростол, длиной чуть больше двух метров, а для плитки подойдёт небольшой, вплоть до 50х50 см. Высоту каждый подбирает под свой рост.

Пружины или резиновые подушки

Для изготовления вибростола используют резиновые подушки или пружины. Если стол сделан для себя и работает от маломощного мотора — можно поставить резиновые подушки. Для крупной плитки или забора нужны пружины.

Вибростол для тротуарной плитки своими руками, пошаговая инструкция

При сильной вибрации плита сталкивается с тугой резиной. Эти удары со временем разрушат не только подушку, но и саму столешницу. Кроме того, удары передаются станине и если не наварить на ножки площадки — они разобьют пол или неравномерно войдут в землю.

Пружины можно получить бесплатно, спросив у своих друзей. Другие просто приобретают на рынке пружины от мопеда или автомобиля и распиливают пополам. По высоте они должны быть от 8 до 12 см. Мягкие пружины создают меньше шума, но могут сильно сжиматься. Учитывая, что подбирают их опытным путём, лучше не рисковать.

Вибростол для тротуарной плитки своими руками, пошаговая инструкция

Чтобы проверить подходят пружины или нет, следует в собранном состоянии нагрузить площадку весом, вдвое превышающим планируемую нагрузку. В таком состоянии столешница не должна соприкасаться со стаканом под пружины.

Два мотора или один с регуляцией эксцентриками

Бывает ситуация когда человек нашёл два старых мотора от стиральных машин и решил установить их на вибростол. Нормально работать такие двигатели будут при условии, что они абсолютно одинаковые. Иначе разная частота приведёт к «закипанию» бетона.

Вибростол для тротуарной плитки своими руками, пошаговая инструкция

Некоторые намеренно идут на такой шаг, планируя регулировать силу вибрации, включая один или два мотора одновременно. Лучше приобрести один мощный и регулировать силу эксцентриками, это уменьшит процент брака.

Инструменты и материалы для изготовления вибростола

Так как режим вибрации очень агрессивный, материал для будущего стола надо выбирать с запасом прочности.

Для изготовления вибростола потребуется:

  • 12 метров профильной трубы размером 100х80 мм;
  • четверть квадратного метра металлического листа толщиной в 12 мм;
  • круглый прокат диаметром 40 мм и длиною 400 мм;
  • круглый прокат диаметром 100 мм и длиною 150 мм;
  • четыре болта 20х100;
  • саморезы по металлу;
  • двигатель 2800 оборотов на 1 кВт;
  • автомат;
  • кабель.

Необходимые инструменты для работы:

  • болгарка;
  • электросварка;
  • набор слесарных инструментов;
  • угольник;
  • линейка;
  • электроды;
  • отрезные круги.

Пошаговая инструкция сборки вибростола

Для основания отрезаем шесть кусков от трубы 100х80, длиною 600 мм и один двухметровый кусок. Для верхней подвижной плиты отрезаем четыре куска от профильной трубы 100х80 длиною 440 мм и два куска на 2200 мм. От листа толщиной 12 мм отрезаем прямоугольный кусок размером 600 на 400 мм.

Теперь приступим к сборке. Начнём с основания, которое состоит из двух Н-образных опор, поставленных набок и жёстко соединённых друг с другом перекладиной при помощи сварки, из отрезков трубы длиною 600 мм.

Вибростол для тротуарной плитки своими руками, пошаговая инструкция

На нижней горизонтали опор устанавливаются винты 20х100, для регулировки стола по уровню. На верхних приваривается 6 отрезков трубы высотой в 1 см и диаметром под пружины.

Вибростол для тротуарной плитки своими руками, пошаговая инструкция

Хорошо подходят для этого пружины от клапанов двигателя автомобиля ЗИЛ или любого другого большегрузного автомобиля. Отрезки трубок привариваются по три штуки на каждую опору. Трубки исполняют роль стаканов под пружины.

Вибростол для тротуарной плитки своими руками, пошаговая инструкция

Верхняя плита вибростола представляет собой жёстко сваренную прямоугольную раму, по краям которой отрезки профильной трубы длиною 2200 мм соединены между собой частями труб 440 мм, на равных расстояниях друг от друга.

К раме посередине приваривается 12-миллиметровый лист, размером 600х400 мм, на который крепится вибродвигатель. По краям рамы привариваются такие же гнёзда для пружин, как и на нижней её части. Гнёзда с обеих сторон должны быть размещены строго напротив друг друга, чтобы вставленные в них пружины стояли вертикально.

Вибростол для тротуарной плитки своими руками, пошаговая инструкция

Особенность этого стола в том, что вибрация происходит в горизонтальной плоскости, исключая закипание смеси. Именно поэтому механизм вибрации необходимо изготовить самостоятельно, а не устанавливать заводской, у которого вибрация вертикальная.

Сам механизм вибратора состоит из обоймы для подшипников и полого цилиндра. С двух концов установлены подшипники, а сам цилиндр — приваривается к пластине на верхней половине вибростола.

Вибростол для тротуарной плитки своими руками, пошаговая инструкция1 — цилиндр; 2 — обоймы для подшипников; 3 — подшипники; 4 — вал; 5 — эксцентрики; 6 — шкив; 7 — гайка

В подшипники впрессовывается вал, на который надевается шкив, а уже на него устанавливают два эксцентрика, которые крепятся к шкиву шестью болтами. Так как болты расположены по кругу на одинаковом расстоянии, это даёт возможность поворачивать эксцентрики по отношению друг к другу, регулируя этим силу вибрации. Всё это закрепляется гайкой, накручиваемой на резьбу в верхней части вала.

Вибростол для тротуарной плитки своими руками, пошаговая инструкция

На противоположной стороне пластины крепится фланцевый электродвигатель при помощи четырёх болтов. На вал двигателя напрессовывается шкив. Вращение от двигателя к механизму вибрации передаётся посредством текстропного ремня. Все это накрывается ОСБ плитой, выпиленной по размеру стола.

Вибростол для тротуарной плитки своими руками, пошаговая инструкция

Вот, в принципе, и всё. Стол проверен достаточно хорошо, за год на нём отвибрировали около четырёхсот тонн бетона, поломок и сбоев за это время не было.

Распространённые ошибки при изготовлении

Некоторые ставят пружины не в стаканы, а надевают на стальные пальцы. При вибрации в момент надавливания они могут слегка гулять в разные стороны. Такая неравномерная нагрузка быстро изнашивает пружины.

Столешницу обрамляют по краям, чтобы формы не съезжали на пол, но один угол следует отогнуть для слива. Тогда не придётся выковыривать остатки раствора мастерком.

Чтобы определить, где приварить стаканы на станине, можно пружины смазать солидолом и прижать раму к ним, тогда на её поверхности останутся метки.

Не торопитесь и делайте всё качественно, тогда оборудование можно будет продать и получить намного больше денег, чем было вложено. Таким образом, вы не только сэкономите на плитке и заборе, но и окупите часть материала, потраченного на их изготовление.

Разработка своими руками чертежей вибростола для утрамбовки строительных смесей

вибростолВ принципе, все работы связанные с отлитием элементов из различных строительных смесей могут выполняться и без применения данного аппарата. Но использование его все же крайне желательно. Благодаря ему улучшается не только декоративность поверхностей этих изделий, но и повышается их качество и крепость. Рассмотрим, каким образом это происходит и как собрать такой аппарат самостоятельно.

Принцип работы аппарата и список необходимых материалов

Используемые для отлития различных предметов смеси имеют слишком густую консистенцию. Именно поэтому они не способны, в отличие от более жидких растворов, качественно заполнять собой разнообразные емкости. При заполнении форм, смесь ложится неравномерно, что приводит к образованию воздушных карманов.

Воздух из этих пузырьков при застывании постепенно выходит, но пустота в теле элемента остается. Таким образом, возникают слабые места в, казалось бы, цельнолитом изделии. При чрезмерной нагрузке, или случайном ударе, либо падении такие пустоты становятся причиной поломки всего элемента.

вибростол
вибростол
вибростол
чертеж вибростола



Если же пустоты образуются на самом дне формы (где обычно формируется лицевая сторона изделия), то после застывания на поверхности элемента можно обнаружить выемки, впадинки и ямки различных размеров, которые существенно портят внешний вид отлитой формы.

Использование рассматриваемого аппарата помогает избежать этих неприятностей за счет его вибрационной функции. Легкое вибрирование заставляет массу медленно опускаться вниз под давлением собственного веса. В процессе этого воздушные карманы заполняются смесью, а сам воздух вытравливается наружу.

вибростол
Чертеж вибростола и просеивателя песка
вибростол
схема станины вибростола



Чтобы собрать своими руками вибростол по чертежу, необходимо предварительно приобрести следующие материалы (все размеры приведены ориентировочно, можно, как увеличивать, так и уменьшать их согласно собственным нуждам):

1. Вибродвигатель.

2. Сварочный аппарат.

3. Пружины – ГРМ «Камаз» — 4 штуки.

4. Металлический лист – 0,3х75х120 см.

5. Профильные трубы – 0,2х2х4 см – 6 метров (для ножек) 2,4 метра (для каркаса под крышку).

6. Металлические уголки – 0,2х4 см – 4 метра.

7. Болты (для крепления двигателя).

8. Спец. краска (для защиты изделия от коррозии).

9. Водопроводные металлические кольца – 4 шт. (диаметр должен совпадать с диаметром пружин, либо быть немного больше).

вибростол
крепление для вибратора
вибростол
крепление вибратора на столешнице

вибростол
основа вибростола
вибростол
итог работы



ЧИТАТЬ ПО ТЕМЕ:

Добавка в бетон для водонепроницаемости – лучшее решение проблемы его разрушения с течением времени.

Сборка своими руками вибростола по чертежу простой конфигурации

Сборка своими руками вибростола по чертежу, который здесь приведен, происходит в следующем порядке:

1. Сначала все закупленные материалы должны быть распилены на необходимые детали.

2. Трубы, предназначенные для ножек, разделяются на 4 ровных части по 75 см каждая.

3. Трубы, предназначенные для каркаса, разделяются так: 2 части по 60 см и 4 части по 30 см.

4. Уголки разделяются на четыре части, длина которых соответствует длине сторон металлического листа для столешницы, вместе с вычетом сторон отрезов труб для ножек (смотря какой стороной они будут повернуты – 2 или 4 см).

вибростол
вибростол
вибростол
пружины вибростола



5. Теперь, согласно сделанному своими руками чертежу вибростола, переходим к сварочным работам и в первую очередь собираем каркас для крепления двигателя к крышке. Из двух 30-ти и двух 60-ти см отрезков свариваем прямоугольник. Посредине него будут приварены еще две короткие детали на некотором расстоянии друг от друга. Данное расстояние должно быть равно расстоянию между местами крепления двигателя. В соответствующих местах на срединных отрезках просверливаются отверстия под крепеж.

6. В углах металлического листа привариваются кольца. В них будут продеваться пружины.

7. Теперь сваривается опорная стойка с ножками. Для этого берутся отрезы труб и уголков. Уголки располагаются так, чтобы их ребра были направлены вверх и наружу от внутренней части конструкции.

8. Сваренная рама для двигателя либо прикручивается саморезами, либо приваривается к крышке стола.

9. На опорную стойку по углам расставляются пружины. Столешница накладывается на стойку так, чтобы пружины вошли в ячейки для них. К дну прикручивается шурупами двигатель. Фиксировать каким-то образом пружины не нужно, так как вес самой столешницы вместе с мотором обеспечивает их надежную фиксацию в положенном месте.

Готовое изделие можно покрыть краской для дополнительной защиты. В процессе работы, скорее всего, понадобится дополнительная регулировка скорости работы мотора, чтобы увеличить, либо уменьшить вибрацию. Именно поэтому он не приваривается намертво к столешнице, а крепится так, чтобы его легко можно было снять.

Как я сделал вибростол своими руками

     Купив частный дом, я решил обустроить территорию и выложить дорожки тротуарной плиткой. С супругой объездили не один магазин в поисках подходящей под интерьер двора модели, но ничего не нашли.

    Имея кое-какие навыки строителя, я принял решение изготовить плитку прямо у себя во дворе. Обговорив со второй половиной все детали, подсчитали семейный бюджет, выгоднее оказалось сделать тротуарную плитку в домашних условиях.

    Первым делом задумался об изготовлении вибростола. Без него никак не обойтись, ведь технология изготовления любого изделия из бетона или гипса требует уплотнения и выведения лишнего воздуха из изделия. В противном плитка будет непрочной и быстро сломается.

   Изначально подразумевалось, что это будет вибростол только для изготовления плитки, но можно сделать его многофункциональным. При прочном основании и съемной столешнице он превращается в подставку для отрезного станка и циркулярной пилы.

Для изготовления вибростола понадобится:

  • сварочный аппарат;
  • шлифовальная машинка с отрезными дисками по железу;
  • железная профильная труба;
  • листовое железо;
  • пружины для амортизации;
  • болты для крепления вибромотора;
  • вибромотор;
  • электропровода, розетка, выключатель.



       Высота стола напрямую зависит от роста человека. Каждый изначально задает высоту под свой рост, чтобы не пришлось подкладывать под основания стола опору или самому вставать на дополнительную высоту. Площадь столешницы 60 на 80 см считается идеальным размером.

       Железная квадратная труба размером 40*40 мм в магазинах продается по 1,5 метра длиной – это и будет основанием стола. Нарезаем трубу нужных размеров для четырех ножек и восьми перекладин: 4 верхних и 4 нижних.

     На ножки стола необходимо приварить небольшие квадраты из железа, чтобы стол был устойчив на любой поверхности. Еще понадобится кусок листового железа для крепления сбоку стола выключателя и розетки.

     Когда конструкция стола сварена, сверху по углам основания привариваются болты, на которых в результате и будет крепиться столешница.

       Столешница изготавливается из железного листа размером 60 * 80 см. Необходимо предварительно сварить рамку из железной трубы по диаметру столешницы. По углам готовой рамки приварить гайки М12 для крепления пружин амортизации. Посередине будущей столешницы привариваются два швеллера No8 и просверливаются в каждом по два отверстия ф15, в итоге к ним будет крепиться вибромотор.

      Многие совершают ошибку, прикрепляя швеллера для поперечного размещения вибромотора, в результате вибромотор не проходил в рамку, и приходилось приваривать дополнительные швеллеры. Важно знать, что при излишних сварочных работах можно добиться искажение железной плиты и это может существенно повлиять на работу стола в целом.

     Идеальным вариантом для амортизации подойдут любые пружины от мопеда или автомобильные клапаны внутренним диаметром 21 мм и внешним 27 мм, например, от грузовой машины. Благо в магазинах их достаточное количество и по цене приемлемые.

      Главное, чтобы они выдерживали груз более 55 кг. Ошибкой может стать излишняя длина пружин – это может привести к раскачке столешницы по горизонтали при вибрации прямо во время работы.

    Проверенный многолетним опытом и получивший массу положительных отзывов вибромотор ярославского производства был выбран в качестве вибратора. Модель ЭВ-98Е с идеальными характеристиками (220В, 0,9 кВт, вынуждающая сила от 5,6 до 11,3) является универсальным и самым прочным вибромотором для вибростола

     Вибромотор прикрепляется болтами М14 к швеллерам через шайбы и закрепляется гайками. При правильной установке и регулировке вибромотора, а именно вынуждающей силы, амплитуда вибрации составляет 1 мм.

    Вибростол изначально задумывался как многофункциональный предмет и, возможно, будет перемещаться, то рациональным будет применение электрической переноски или удлинителя, а на основании стола прикрепление розетки. К кабелю съемного вибромотора лучше всего вмонтировать вилку, которая подойдет для розетки на основании стола. Все элементы электрической цепи рассчитаны на ток в 16 А.

     По окончанию всех работ по изготовлению вибростола необходимо его покрасить специальной краской для защиты от ржавчины. Желательно нанести три слоя краски.

     В результате всех работ получилась конструкция весом около 55 кг. Немного труда и смекалки, и готовое производство тротуарной плитки в домашних условиях готово.

вибродвигатель для вибростола
вибродвигатель для вибростола
вибродвигатель для вибростола

Отправить ответ

avatar
  Подписаться
Уведомление о
