ИНДИКАТОРЫ УРОВНЯ ЗВУКА НА LED

Всем привет. Раньше собирал такие схемы на лампочках, а когда уже в более свободном доступе появились светодиоды, увлёкся светодиодными мигалками. Когда же появился интернет, вообще такое обилие схем хлынуло, но появилась большая проблема — спаяешь схему, а она или совсем не работает или работает но не так как нужно, и начинаешь потом эксперименты с нею проводить, добиваться нужного результата. Но за то за время что возишься со схемой узнаёшь много интересного, понимаешь какая деталь на что влияет, развиваешься в общем по полной. Здесь приводится несколько реально проверенных и 100% рабочих схем, которые смело можете делать.

Сборник схем LED индикаторов ЗЧ

Вот ещё несколько схем индикаторов уровня подогнанные под хорошее мигание от музыки

Вот такой ещё стробоскоп управляемый звуковым сигналом как-то делал, может ещё кому сгодится:

Вот такие два стробоскопчика делал, один типа полицейского, другой просто дискотечный.

Вот такой индикатор ещё паял.

И вот этот индикатор усиливал под мощную нагрузку.

А по поводу этого индикатора, тут светодиоды должны быть все одного цвета это обязательное условие, поскольку сама шкала пассивная.

Теперь вот интересная схемка, как-то появился у меня двухцветный светодиод, ну и решил его заставить красиво мигать под музыку — вот такая схемка вышла.

Далее хочу немного остановиться на работе индикатора на основе LM3915. С этой схемой управления что здесь, столбик реагирует на весь частотный диапазон мелодии.

Но даже такая специализированная схема индикатора как 3915 и то требует своей схемы управления, наиболее подходящая вот такая как в схеме, детали тоже подобраны по наилучшей работе. Поскольку у неё очень чувствительный вход, то добавлен делитель на входе сигнала. Добавлен резистор R7 для того что бы не светился первый светодиод. Но схема прекрасно преобразуется в простой активный частотный фильтр. Возьмём для примера вот этот рисунок, всё зависит от ёмкости входного конденсатора С1 и добавочного С5 который ставится между коллектором и общим проводом.

Таким образом можно сделать три частотных канала и уже применить всё это дело для ЦМУ, для начала можно спаять вот такой усилитель пред раскачки с регуляторами на каждый канал, и на выходы регуляторов (переменных резисторов) уже нагрузить ЛМ-ку с управляющими схемами, настроенными на свой частотный диапазон.

Ещё если кому нужно что бы индикатор работал чисто по ударники или иначе говоря инструмент задающий такт мелодии, для этих целей очень хорошо подходит вот такой вариант схемы управления.

И последнее, в обвязке микросхемы есть такой резистор R6 , через него подаётся общий плюс на светодиоды, его можно отсоединить от основного плюса и подключить к вот такой схемке прерывателя, тогда светодиоды в столбике не просто светиться будут но и в добавок мерцать, эффект прикольный, это я тоже делал.

Предыдущий сборник по цветомузыкам смотрите по ссылке. Автор: senya70

   Форум по LED

   Обсудить статью ИНДИКАТОРЫ УРОВНЯ ЗВУКА НА LED


Стрелочный индикатор уровня звукового сигнала своими руками


Приветствую, Самоделкины!
Уже довольно-таки долгое время у автора YouTube канала «Radio-Lab» в коробке лежат вот такие старые стрелочные индикаторы от какого-то старого магнитофона.

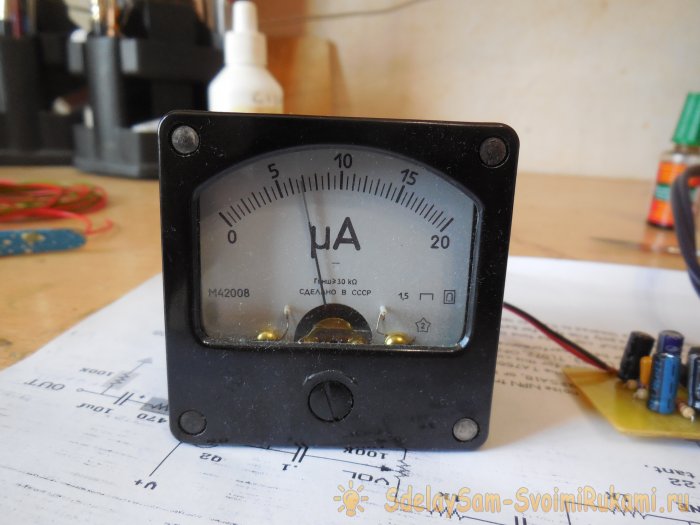

В данном случае эта модель индикаторов м4762. В аудиотехнике часто стрелочные индикаторы используются для визуального контроля уровня звукового сигнала. Также такие индикаторы в работе выглядят винтажно и необычно, потому автор решил попробовать подключить эти стрелочные индикаторы и посмотреть на работу именно стрелок. Но напрямую к усилителю такие индикаторы подключать нежелательно, так как их можно повредить. Для адекватной работы стрелок нужна дополнительная плата, которая и будет управлять этими самыми стрелками. На просторах интернета была найдена вот такая схема для управления стрелочными индикаторами.

Схема очень простая и для того, чтобы попробовать, ее вполне должно хватить. А самое главное, ее легко повторить, особенно начинающим радиолюбителям. Вместо транзистора кт315 автор купил более современный аналог bc547.

Далее по схеме автор нарисовал вот такую печатную плату:

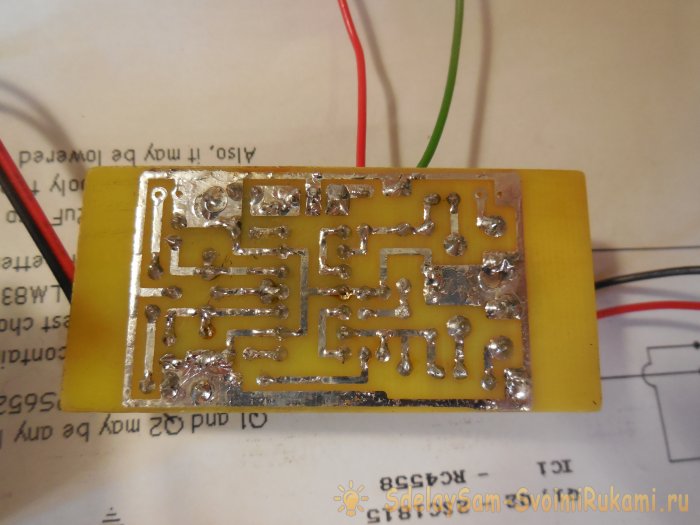

Вот такая плата у нас получилась. Она небольшая. Для каждого индикатора такая плата нужна своя.


Автор сделал 2 такие платы, для левого и правого каналов соответственно.

На ближайшем радиорынке были куплены все необходимые запчасти.

Итак, давайте приступим непосредственно к сборке. Как обычно сначала запаяем постоянные резисторы.

Для того чтобы узнать номиналы резисторов удобно использовать вот такой тестер радиодеталей.

По замеру, номинал этого резистора 1 кОм.

Устанавливаем его на свое место. По схеме там 10 кОм, но автор взял резистор номиналом поменьше, чтобы чувствительность платы была повыше.

Запаиваем резистор на свое место, а потом аналогично все остальные.

Затем, соблюдая полярность, устанавливаем диоды.

Дальше установим вот эти конденсаторы.

Затем, обязательно соблюдая ориентацию, устанавливаем транзистор.

Далее соблюдая полярность и номиналы устанавливаем электролитические конденсаторы.


Также соблюдая полярность, устанавливаем светодиод.

И у нас осталась последняя деталь — это подстроечный резистор 50 кОм. Он нужен для возможности регулировки чувствительности платы.

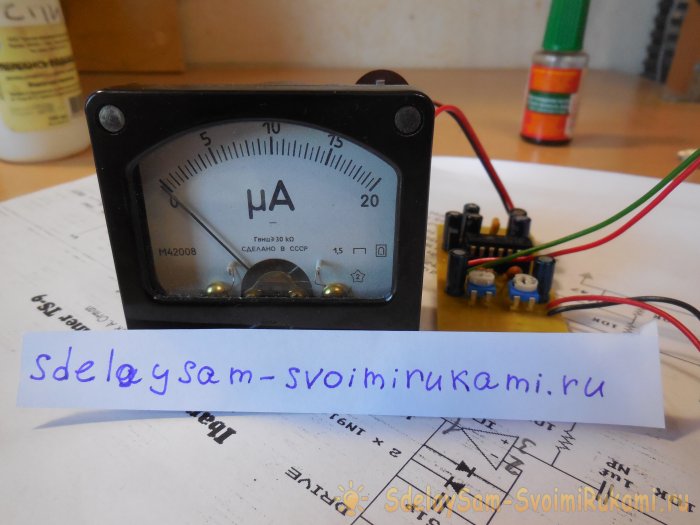

Ну вот вроде и все. Работа по сборке платы закончена и готовая плата имеет вот такой вид, ничего сложного здесь нет.

Как говорилось ранее, таких плат автор изготовил не одну, а две, отдельно для левого и правого канала.

Для подключения питания и стрелочного индикатора, к платам необходимо припаять провода. Провода с красными метками, в данном случае это плюс (+).

Для того чтобы подать сигнал обязательно нужно использовать экранированные провода. Это необходимо для того чтобы не было наводок на вход усилителя, так как сигнал мы буду брать именно со входа усилителя.

Итак, припаяли сигнальные провода. Оплетка провода — это общий контакт (он же минус (-)).

Теперь нужно припаять выход с платки к индикатору, соблюдая полярность, иначе стрелка будет двигаться в обратную сторону.


Итак, мы припаяли провода к индикатору, теперь все собрано и есть все необходимые провода для подключения. Конечно, что собрано — это хорошо, но куда важнее проверить, будет ли это все должным образом работать. Для подачи звукового сигнала возьмем вот такой провод с разъемом 3,5 мм и 12-вольтовый аккумулятор, состоящий из 3-ех банок литий-ионных аккумуляторов формата 18650.

Теперь припаиваем провод с разъемом к проводу входов платы индикаторов. Соблюдая полярность подаем питание на платки.


Светодиоды засвечиваются, значит питание приходит. Подключаем разъем к телефону и включаем тестовую музыку, но стрелки никак не реагируют на поданный звуковой сигнал.

Пробуем вращать подстроечный резистор.

Как оказалось, стрелка двигается не в ту сторону. Чтобы сделать реверс необходимо поменять полярность проводов на индикаторе.

Пробуем с музыкой еще раз, уменьшаем сопротивление подстроечного резистора, и стрелка отклонилась и начала движение в такт музыки.

Далее настраиваем второй индикатор.

Как видим здесь тоже все работает отлично. Оба индикатора заработали и вот так это выглядит:


Но это еще не все, автор хочет показать, как это все работает в паре с усилителем.

Данный усилитель на микросхеме TPA3116D2. Данный усилитель автор использует для примера, подключение такое же и для других усилителей. Ниже представлена схема подключения для одного канала, второй подключается аналогично.

На вход усилителя автор припаял провод с разъемом 3,5 мм и туда же параллельно припаял провод входов на платы индикаторов уровня.


Тестовое питание усилителя 12В, поэтому провода питания плат индикаторов можно припаять на разъем питания усилителя. Если питание усилителя будет выше, то для питания плат индикаторов необходимо использовать понижающий стабилизатор, например, L7812.


Итак, все подключено, также необходимо подключить колонки. Питание от аккумулятора с напряжением 12В. Немного уменьшим уровень усиления на плате усилителя, чтобы не было очень громко для микрофона (автор снимал весь процесс на видео). Подаем питание на усилитель.

Засветились светодиоды на всех платах, питание везде есть. Теперь подключаем разъем к телефону и включаем тестовую музыку. Подробнее в этом видеоролике:


Уровни усиления и чувствительность индикатора нужно настраивать уже индивидуально. Также эту плату можно подключить к выходу усилителя, но тогда резистор R1 нужно брать в пределах от 220 до 470 кОм, чтобы уменьшить чувствительность индикаторов и был нормальный ход стрелок.

Ну а в общем, как видели, все работает и стрелки двигаются. Эта плата индикаторов самая простая, и как измерительной прибор ее использовать все же не стоит, особенно без точной настройки. Но как тестовый проект и наглядное пособие, это все вполне достойно. Такой стрелочный индикатор легко собрать и с его помощью вы сможете за недорого и несложно придать вашему изделию необычный вид и добавить ему винтажные стрелочные индикаторы. С другими типами индикаторов тоже все работает. Конечно есть проекты получше, но они сложнее и дороже. Задача была сделать так, чтобы было легко и дёшево собрать изделие работало сразу. Пробуйте и повторяйте. Чертеж платы и другие ссылки будут в описании под оригинальным видеороликом автора (ссылка ИСТОЧНИК в конце статьи).

А на этом все. Благодарю за внимание. До новых встреч!


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Универсальный светодиодный индикатор уровня сигнала

Приветствую, Самоделкины!
Сегодня мы вместе с автором YouTube канала «Radio-Lab» будем собирать радиоконструктор.

Это светодиодный индикатор уровня звукового сигнала. Предназначен он для визуального контроля уровня звукового сигнала, что облегчает контроль устройства, например, чтобы сигнал на входе или выходе усилителя звука или микрофонного усилителя не превышал определенного уровня. Это очень удобно делать с помощью индикатора уровня сигнала. Еще это визуально выглядит красиво. Такие индикаторы можно часто увидеть на заводских устройствах.

Чаще всего это прыгающие светящиеся столбики или двигающиеся стрелки. Стрелочные индикаторы стоят дорого, потому пока будем собирать более дешевую светодиодную версию. Набор идет в запаянном пакете, аккуратно разрезаем и достаем содержимое пакета.


В наборе идет печатная плата, провода и разные радиодетали. Для удобства разложим все детали, их немного.
Инструкции в комплекте нет. С виду печатная плата отличного качества, что и куда паять есть на самой плате.


Основой этого модуля являются 2 микросхемы.

Одна — это операционный усилитель UA741 и микросхема драйвера LM3915 с логарифмической шкалой на 10 выходов, диапазон 30 дБ по 3 дБ на шаг. Это популярная микросхема, информация по ней есть в интернете.


В наборе для установки микросхем есть панельки, удобно на случай замены или тестов.

Ну а теперь можно приступить к сборке. В первую очередь будем устанавливать постоянные резисторы. Чтобы узнать номинал детали автор использует вот такой тестер радиодеталей.


Это удобно. Номинал резистора составил 2,2 кОм. А теперь находим по маркировке место его установки на плату.
Примеряем резистор, загибаем ножки, устанавливаем, откусываем лишнее и припаиваем детали на плату.


В наборе идут 3 многослойных конденсатора, номиналы указаны на корпусе. Смотрим по плате и устанавливаем их на свои места.


Желтые конденсаторы установлены. Теперь будем паять диоды и стабилитроны. Они одинаковые и легко напутать, нужно внимательно смотреть маркировку на корпусе детали.

Смотрим маркировку и берем 2 диода. Находим их место на плате. Обязательно нужно соблюдать полярность, для этого есть метки на корпусе и плате.


Вот опять одинаковые диод и стабилитрон.

Опять же на корпусе есть маркировка и по ней нужно искать аналогичные номера на плате. Вот на корпусе этой детали есть надпись 6,2В — это стабилитрон. Ищем на плате и ставим его на свое место.

Осталось установить и запаять стабилитрон, который побольше. Диоды и стабилитроны установлены. На плате есть перемычка «J», согнем кусочек провода и установим данную перемычку.


Электролитические конденсаторы одинаковые, нужно просто соблюдать полярность установки (для этого есть метки на корпусе детали и на плате).

По рисунку устанавливаем подстроечный резистор. По ключам устанавливаем панельки для микросхем. Есть возможность установить подстроечный резистор горизонтально — так и сделаем, так компактнее.


На плате есть место для установки 11-ти светодиодов. Более длиная ножка светодиода — это плюс. По рисунку или маркировке устанавливаем светодиод на плату. Десятый светодиод – красный.


Дальше, с уменьшением номера, используются желтые и зеленые светодиоды. Запаиваем все светодиоды на свои места.

По высоте все ровно. Далее устанавливаем по ключам микросхемы на свои места в панельки.
Еще автор допаял провода для подключения индикатора (красный и синий — плюс и минус питания, а желтый и черный – это вход для сигнала).

Ну а теперь, можно сказать, все готово. Индикатор уровня сигнала полностью собран, флюс отмыт и теперь все красиво.


На этой плате имеются 2 входа: низкоуровневой (если сигнал слабый, например, на входе усилителя) и высокоуровневый, например, если плату подключить на выход усилителя. Мы будем использовать низкоуровневый вход.

На картинке можно увидеть все характеристики по входам.

Напряжение питания платы составляет 12В. Чтобы проверить работоспособность будем питать плату от аккумулятора 12В. Если подать питание, то можно увидеть, что светодиодный столбик подпрыгивает и затухает — это уже хорошо.

Нулевой светодиод светится постоянно при наличии питания. Для подачи звукового сигнала будем использовать вот такой провод для подключения к телефону:


Желтый провод автор припаял к сигнальному звуковому проводу, а чёрный к общему проводу. Если плат две, то вторая аналогично подключается ко второму каналу. Для проведения тестов только что собранного светодиодного индикатора уровня звукового сигнала, автор решил использовать усилитель на микросхеме TDA70377 с питанием от 12В для удобства, чтобы показать, но можно взять и другой.

На вход усилителя подключаем провод линейного входа, и туда же на один из каналов подключен индикатор уровня сигнала. Провода питания индикатора подключены параллельно на провода питания усилителя.

Проверяем, если все нормально, тогда подаем питание на усилитель. Можно увидеть, что индикатор уровня заработал (индикаторный светодиод сигнализирует об этом).

Также запитан и усилитель звука. Теперь попробуем подключить телефон и включить музыку. Давайте посмотрим на работу индикатора уровня сигнала.


Теперь давайте попробуем добавить громкость на максимум.

Также на этой плате имеется настройка чувствительности. Вращением подстроечного резистора против часовой стрелки начинает засвечиваться больше светодиодов.


Это позволяет настроить плату так как это необходимо. Такая подстройка делает ее более универсальной. Если перемычку «J» снять, то плата из режима «столбик» переходит в режим «точка», тоже иногда нужная функция.


Но если вам нужны столбики, то перемычку необходимо запаять на место. Монтировать платы легко, для этого есть специально предусмотренные крепежные отверстия.


Также платы можно монтировать на стойках друг над другом по принципу бутерброда и получить, например, стереоиндикатор из двух плат, или квадро индикатор и так далее.


Вот такой вот интересный радиоконструктор. Светодиоды можно поменять на более интересные, побольше или прямоугольные. Проблем со сборкой у автора не возникло. Если все правильно, то индикатор заработает сразу. Подключается и настраивается он довольно легко, можете пробовать собирать. С использованием этой платы можно сделать красивую визуализацию, например, для усилителя, портативной колонки и многого другого, а также контролировать уровень входного и выходного сигнала. В общем дальше уже дело фантазии. Ну а на этом все. Благодарю за внимание. До новых встреч!

Видео:


Источник

Купить Kit-набор на Aliexpress

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

ПРОСТЕЙШИЙ СВЕТОДИОДНЫЙ ИНДИКАТОР ЗВУКА

   Однажды у друга в машине увидел светодиоды, мигающие в такт музыке. Загорелся желанием сделать подобное и себе. Для начала, украшу колонки в компьюте, а затем спаяю и машину. Друг не знал, как и что там стоит и мигает. Пришлось самому чего-то искать в интернете. Один человек очень помог в поисках и создании простой электросхемы. В схеме всего 3 детальки, которые можно приобрести почти везде: светодиод, подстроенный резистор, диод. Сама принципиальная электрическая схема выглядит следующим образом:

ПРОСТЕЙШИЙ СВЕТОДИОДНЫЙ ИНДИКАТОР ЗВУКА - схема

   Идикатор уровня получается в сборке очень лёгкий. Его сможет собрать даже человек с дрожащими и неопытными руками:) Резистор ставьте примерно от 1 до 22 килоом — этого будет достаточно. Диод ставил КД226. Данный выпрямительный диод любой, способный выдержать всю нагрузку, разумеется с некоторым запасом. Диоды VD3-VD6 кремниевые, с прямым падением напряжения 0,7…1 В и допустимым током не менее 300 мА.

Простейший Идикатор уровня LED

   Немного усложнённая схема способна показать пять различных уровней сигнала, но их можно уменьшить, например до двух, или увеличить.

ПРОСТЕЙШИЙ СВЕТОДИОДНЫЙ ИНДИКАТОР УРОВНЯ ЗВУКА - схема

   Однако при увеличении, следует помнить, что увеличивая их количество, увеличивается и потребляемая мощность всем индикатором, а чем больше уйдет на индикацию, тем меньше дойдет до колонки, следовательно, если переборщить с количеством уровней, могут появится провалы в звуке.

Идикатор уровня на светодиодной ленте

   В общем получилась очень простая и интересная конструкция LED индикатора звука. Вместо тусклой темноты в комнате появились световые эффекты.

в комнате появились световые эффекты

   Пока что приклеил к корпусу сабвуфера, буду далее думать, куда прикрепить. Видео работы:
   Количество светодиодов ленте влияет на яркость, поэтому если у вас достаточно мощный УМЗЧ — можно подключить длинную разноцветную LED ленту. Автор статьи: Максим Шайков

   Форум по моддингу

   Обсудить статью ПРОСТЕЙШИЙ СВЕТОДИОДНЫЙ ИНДИКАТОР ЗВУКА


ЗВУКОВОЙ ИНДИКАТОР

Всем самодельщикам привет! Как-то разбирая свои запасы наткнулся на два люминесцентных индикатора с советских магнитофонов. Один оказался рабочий. Решил с него сделать что-то необычное. Ну тут и понеслось… Второй звуковой индикатор решил собрать на микросхемах LM3915 в виде стрелок из светодиодов, ну а третий из вакуумных индикаторов ИВ-26 из промышленных электронных часов, и всё это дело оформить в корпус. Для LM3915 вытравил две платы (одна для светодиодов), светодиоды в smd корпусе выпаял из LED ленты, собрал платы — включил — всё прекрасно заработало. Для ИВ-26 пришлось задействовать платки индикаторов с китайской магнитолы на микросхеме AN6884. Осталось дело за корпусом, вырезал из ДВП панели, склеил их между собой при помощи деревянных брусочков и клея «Момент». Для индикаторов в корпусе вырезал окно. Зашпаклевал, зачистил и обклеил чёрной плёнкой. Фальш-панель обрезал из профиля из-под гипсокартона. Так как для питания нужно было 5 разных напряжений (+12 -12 26 3,5 6,3 вольта),  мотать трансформатор не стал — порылся в закромах и нашёл подходящие трансики и к ним спаял простейшие стабилизаторы. Всё это дело закрепил в корпусе при помощи термоклея. Общий выключатель и регулятор уровня расположил сзади конструкции. Для передней панели вырезал пластину из стекла, просверлил 3 отверстия под выключатели. Красивее было бы тонированное стекло, но его не нашёл, думаю затонировать автомобильной плёнкой. Теперь смотрите на фотоотчёт и видеоролики работы индикаторов, специально для нашего любимого сайта radioskot.ru 🙂

Принципиальные схемы индикаторов ЗЧ

Принципиальные схемы индикаторов ЗЧ LED

Принципиальные схемы индикаторов звука

индикатор звука для усилителя вакуумный схема

Фото изготовления конструкции

ЗВУКОВОЙ ИНДИКАТОР вакуумный от маяк

лампы ив-26

ЗВУКОВОЙ ИНДИКАТОР - рисунок платы

Печатная плата под ИНДИКАТОР

травление платы в ванночке

плата ИНДИКАТОР светодиоды как стрелки

ЗВУКОВОЙ ИНДИКАТОР светодиоды как стрелки led smd

блок питания в ЗВУКОВОЙ ИНДИКАТОР

Самодельный ЗВУКОВОЙ ИНДИКАТОР НЧ

ЗВУКОВОЙ ИНДИКАТОР в усилитель

усилитель с индикатором уровня

усилитель с индикатором уровня самодельный

режем пластины

крышка усилителя

самодельные ножки унч

усилитель сделал сам

Комбинированный индикатор звука для усилителя - сразу три звуковых индикатора в одном корпусе

Комбинированный индикатор звука - вакуумный и светодиодный

звуковых индикатора в одном корпусе - вакуумный и светодиодный

Видео работы индикаторов в УНЧ

Получилось вот такое неплохое дополнение в аудиостойку. Можете собрать тоже подобное для своего УМЗЧ, а можете взять какой-то отдельный модуль. Желаю всем удачных конструкций! С Вами был Ивченко Алексей.

   Форум

   Обсудить статью ЗВУКОВОЙ ИНДИКАТОР


Стрелочный индикатор звука

Стрелочный индикатор звука
Многие звуковоспроизводящие устройства, будь то магнитофоны или усилители конца прошлого века были оснащены стрелочным индикатором на лицевой панели. Его стрелка двигалась в такт музыке, и хоть это не имело никакого практического значения, выглядело очень красиво. Современная аппаратура, в которой на первом месте стоит компактность и высокая функциональность уже не располагает такой роскошью, как стрелочный индикатор звука. Однако стрелочную головку найти сейчас вполне реально, а значит, такой индикатор можно легко собрать своими руками.

Схема


Стрелочный индикатор звука
Её основой является советская микросхема К157ДА1, двухканальный двухполупериодный выпрямитель среднего значения сигналов. Напряжение питания схемы лежит в широком диапазоне напряжений, от 12 до 16 вольт, т.к. схема содержит стабилизатор на 9 вольт (VR1 на схеме). Если использовать стабилизатор в металлическом корпусе ТО-220, то напряжение можно подавать вплоть до 30 вольт. Подстроечные резисторы R1 и R2 регулируют уровень сигнала на входе микросхемы. Схема не критична к номиналам используемых компонентов. Можно экспериментировать с ёмкостями конденсаторов С9, С10, которые влияют на плавность хода стрелки, а также с резисторами R7 и R8, которые задают время обратного хода стрелки. In L и In R на схеме подключаются к источнику звука, в качестве которого может выступать любое устройство с линейным выходом – будь то компьютер, плеер или телефон.

Стрелочный индикатор звука

Сборка схемы


Плата индикатора изготавливается методом ЛУТ на кусочке текстолита размерами 30 х 50 мм. Микросхему на всякий случай стоит установить в панельку, тогда её можно будет в любой момент заменить. Плату после травления обязательно нужно залудить, тогда она будет красиво выглядеть со стороны дорожек, а сама медь не будет окисляться. В первую очередь запаиваются мелкие детали – резисторы, керамические конденсаторы, а уже затем электролитические конденсаторы, подстроечные резисторы, микросхема. В последнюю очередь припаиваются все соединительные провода. Плата содержит в себе сразу два канала и предполагает использование двух стрелочных головок – на правый и левый канал, однако можно использовать и одну стрелочную головку, тогда контакты входа и выхода для другого канала на плате можно просто оставить пустыми, как я и сделал. После установки на плату всех деталей обязательно нужно смыть весь оставшийся флюс, проверить соседние дорожки на замыкание. Для подключения платы к источнику сигнала удобнее всего использовать штекер jack 3,5. При этом, если длина проводов от платы будет большой (больше 15 см), следует использовать экранированный провод.
Стрелочный индикатор звука
Стрелочный индикатор звука
Стрелочный индикатор звука
Стрелочный индикатор звука

Стрелочная головка


Найти в продаже советские стрелочные головки сейчас не трудно, их существует множество видов, разных форм и размеров. Я использовал небольшую стрелочную головку М42008, она не занимает много места и красиво выглядит. Для этой схемы подойдёт любая головка с током полного отклонения 10-100 микроампер. Для полноты картины можно также заменить родную шкалу, проградуированную в микроамперах, на специальную звуковую, отградуированную в децибелах. Однако подключать стрелочную головку к схеме нужно не напрямую, а через подстроечный резистор номиналом 1-2 мегаома. Средний его контакт подключается к любому из крайних и подключается к плате, а оставшийся контакт подключается непосредственно к головке, как видно на фото ниже.
Стрелочный индикатор звука
Стрелочный индикатор звука

Настройка индикатора


Когда плата собрана, стрелочная головка подключена, можно приступать к испытаниям. В первую очередь следует, подав питание на плату, проверить напряжение на 11 выводе микросхемы, там должно быть 9 вольт. Если напряжение питания в норме, можно подавать на вход платы сигнал с источника звука. Затем, используя резисторы R1 и R2 на плате и подстроечный резистор у стрелочной головке добиться нужной чувствительности, чтобы стрелка на зашкаливала, а находилась примерно в середине шкалы. На этом основная настройка завершена, стрелка будет плавно двигаться в такт музыке. Если хочется добиться более резкого поведения стрелки, можно установить резисторы сопротивлением 330-500 Ом параллельно стрелочным головкам. Такой индикатор будет отлично смотреться в корпусе самодельного усилителя, либо же как самостоятельное устройство, особенно если подсветить индикатор парой светодиодов. Удачной сборки!
Стрелочный индикатор звука
Стрелочный индикатор звука

Смотрите видео работы индикатора
