Простой пресс из домкрата

Простой пресс из домкрата
Очень часто в дома и мастерской требуется такая нехитрая вещица как пресс. Примеров очень много, начиная от домашнего приготовления пищи и заканчивая склейкой двух поверхностей под давлением. Я покажу и расскажу вам, как сделать простой ручной пресс из автомобильного домкрата.

В своей конструкции я буду использовать классический ромбовидный домкрат и деревянный корпус для пресса. Все это поможет мне создать усилие порядка 400-500 кг. Если использовать металлический каркас, то можно будет увеличить силу давления до 1,5-2 тонны. Ну а если использовать с хорошим металлическим корпусом гидравлический домкрат, то можно достичь усилия давления порядка 4-5 тонн.
Данная конструкция довольно проста и примитивна, думаю, её сможет повторить абсолютно каждый владелец гаража.

Для изготовления пресса понадобится


1- Ромбовый домкрат.
2- Деревянные заготовки.
3- Различные металлические уголки из строительного магазина.
4- Дрель.
5- Сверла.
6- Саморезы.
7- Маркер или ручка.
8- Линейка или рулетка.
9- Лобзик.

Приобрести домкрат .
Приобрести винтовой домкрат на 2 т можно перейдя по этой ссылке.

Простой пресс из домкрата
Приобрести гидравлический домкрат для гидравлического пресса на 10 т. можно перейдя по этой ссылке.
Простой пресс из домкрата

Изготовление пресса из домкрата.

1- Ну что не будем тянуть время и сразу же перейдем к сборке пресса из домкрата. Для начала понадобятся четыре одинаковые заготовки с размерами 30 см на 15 см и на 5 см.

Простой пресс из домкрата
Простой пресс из домкрата
2- В двух из них нужно вырезать паз, под раздвигающиеся части домкрата. Для этого нужно оставить метки похожие на те, которые изображены на фото ниже.

3- После того как мы разметили пазы на двух деревянных заготовках, следует при помощи специального сверла для вырезания круглых отверстий проделать отверстие в указанном месте (смотреть фото ниже).
Простой пресс из домкрата
4- Примерно так должно получиться у вас (смотреть фото ниже).
Простой пресс из домкрата
5- А далее при помощи ручного или электрического лобзика или простой пилы вырезаем по контору оставшуюся часть.
Простой пресс из домкрата
Простой пресс из домкрата

6- У вас должно получиться примерно, так как это изображено на фото ниже.
Простой пресс из домкрата
7- Теперь возьмём домкрат и зажмём его в тесках. В одной из его лапок верхней или нижней, при помощи обыкновенного сверла высверливаем четыре отверстия для крепления домкрата к корпусу.

9- А для присущей подошвы понадобится деревянный квадрат с размерами 10 на 10 сантиметров, а также понадобится металлическая облицовка для подошвы. Металлическая подошва нужна для того чтобы усилить деревянный квадрат.
Простой пресс из домкрата
Простой пресс из домкрата
10- Соединяем деревянный квадрат и металлическую облицовку.
Простой пресс из домкрата
11- Далее соединяем две заготовки при помощи саморезов.
Простой пресс из домкрата
12- После чего загибаем края металлической облицовки, так чтобы у вас получилась примерно, так как это изображено на фото ниже.
Простой пресс из домкрата
Простой пресс из домкрата
13- Прикручиваем к домкрату получившуюся подошву к домкрату, с помощью металлической полоски с двумя отверстиями. Она пропускается через домкрат и прикручивается к бруску саморезами.
Простой пресс из домкрата
14- Примерно так должно получиться и у вас (смотреть фото ниже).
Простой пресс из домкрата

15- После чего нужно будет собрать корпус пресса. Соединять деревянные заготовки корпуса следует саморезами.

16- Так как у нас деревянный корпус то его стоит усилить. Усиливать деревянный корпус пресса будем при помощи алюминиевых пластин угловой формы (смотреть фото ниже). Таких пластин понадобится 8шт по 4 уголка на каждую сторону.

17- Пресс готов.
Простой пресс из домкрата
Тесты и выводы.
В место того как крутить данный пресс руками будем им пользоваться при помощи дрели или шуруповерта.

Ну а теперь давайте разберемся, как можно использовать данный пресс в хозяйстве. Один из таких вариантов это склеивание различных и всевозможных заготовок.


Или использовать его вместо тисков. Для зажима, каких либо заготовок для их обработки или спиливания.
Простой пресс из домкрата
Простой пресс из домкрата
Также он отлично справляется с алюминиевыми банками.

В итоге у нас получился довольно мощный и практичный пресс, который обязательно найдет свое применение в хозяйстве. И заслужит место в вашем гараже. А также у вас есть замечательная возможность увидеть видео сборку данной самоделки.

Простой пресс из домкрата Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

чертежи, поэтапная сборка своими руками, преимущества

Пресс своими руками

Пресс своими рукамиГидравлический пресс имеет многоцелевое предназначение. Этот аппарат служит в основном для того, чтобы сжимать предметы высокой и средней плотности при этом изменять их форму или вытеснять жидкость, которая входит в состав. Кроме того, оборудование может использоваться и для переноса тяжёлых предметов, но нет необходимости покупать гидравлический пресс, ведь его можно сделать своими руками с помощью обычного домкрата.

Принцип работы гидравлического пресса

В чем преимущества самодельного пресса

В чем преимущества самодельного прессаСоздание пресса из домкрата своими руками не влияет на его качество и технические показатели. Характеристики равняются оборудованию, которое выпускается на производстве. Гидравлический пресс может использоваться в домашних условиях для многих целей. К ним относятся:
  • штамповка;
  • ковка;
  • выгибание;
  • выдавливание профилей;
  • прессовка различных предметов.

Кроме того, прессовка может использоваться для пакетирования различных предметов из древесины, металла и пластика.

Гидравлический пресс используется почти на любом производстве, но и в быту он находит своё применение. Преимущество такого оборудования в законе гидростатики, который, в свою очередь, облегчает прессовку предметов с любой плотностью. Принцип работы заключается в том, что гидравлический пресс давит в одну конкретную точку и тем, самым повышает КПД, в другом месте на предмете. Таким образом, можно производить разнообразные действия от сгибания до прессования предмета, прилагая минимальные усилия.

Вся конструкция включает в себя небольшое количество деталей, но главные из них это два поршневых цилиндра, которые отличаются друг от друга своим диаметром. Внутри поршней, находиться обычная вода или масло. Жидкость позволяет действовать закону гидростатики. Это позволяет усиливать КПД и на предмет, уже будет действовать сила в несколько тонн. Структура гидравлического пресса подразумевает работу в двух плоскостях, но чаще всего применяется вертикальный тип оборудования, и реже горизонтальная модель.

Создание пресса своими руками

Пресс из домкрата

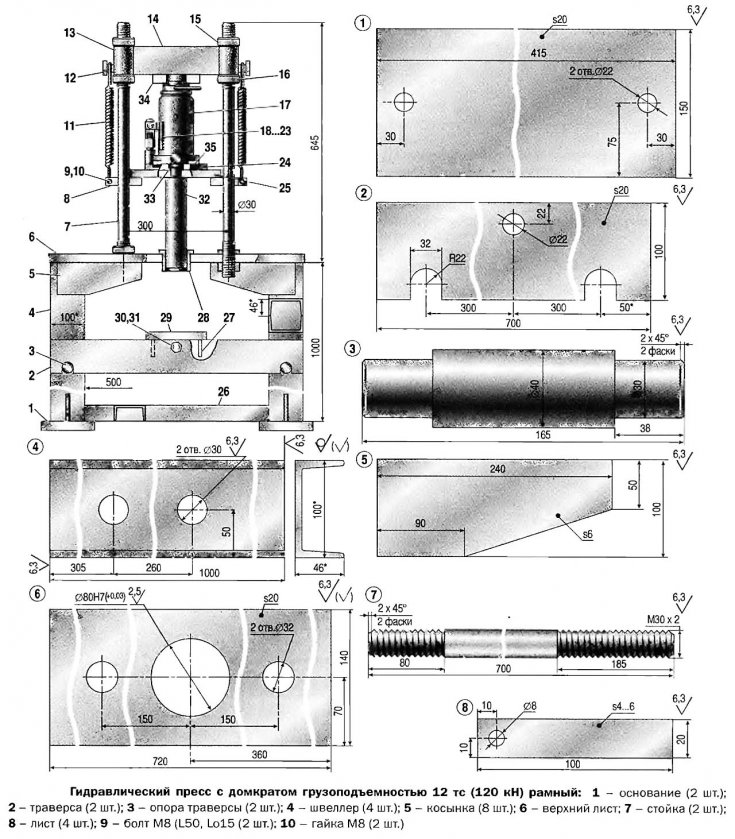

Пресс из домкратаНа сегодняшний день существует достаточно большое количество чертежей, которые позволяют сделать гидравлический пресс с помощью домкрата своими руками. Самодельный пресс не будет отличаться от настоящего оборудования, выпущенного на предприятии. В итоге можно сэкономить деньги и получить в своё распоряжение качественное оборудование, которое к тому же легко улучшать и видоизменять в дальнейшем.

В быту самодельный пресс можно использовать для прессовки разного рода предметов, в том числе и отходов, которые остаются после обработки металла. Многие мастера особенно часто применяют пресс для деформации труб и загибания профилей. Так как гидравлический пресс создаётся для бытовых целей своими руками, то вместо мастерской можно использовать обычный гараж.

Необходимые инструменты

Собрать самодельный пресс только при помощи собственных сил достаточно просто, но нужно заранее подготовить все необходимые инструменты. Обязательно важно подготовить сварочный аппарат и большое количество электродов. Если нет навыков в сварке, можно попросить помочь специалистов за небольшую плату. Для металлической обработки некоторых деталей также нужно будет найти шлифовальный аппарат. В качестве основного сырья при создании гидравлического пресса используются металлические профили, которые можно купить на любом строительством рынке. Сразу покупать большое количество не имеет смысла. Лучше докупать всё по мере необходимости.

Первым делом нужно запомнить, что принцип работы в гидравлическом прессе это давление, которое можно получить путём ручного действия или насоса. Давление можно подавать в рабочий цилиндр и с помощью установки гидравлического домкрата, который имеет уже встроенный насос ручного действия. Домкраты могут быть самые разные, но лучше выбирать модель бутылочного типа, так как они за всё время применения показали самый длительный срок эксплуатации. В начале сборки гидравлического пресса нужно обратить внимание на то, что домкрат устанавливается исключительно в вертикальном положении и не допускается варианта, когда шток домкрата выдвинуть вниз.

Для использования гидравлического пресса в домашних условия, хватит минимальной силы нагрузки, которая равняется 10–20 тоннам. Большая сила нагрузки, используется только при работе на производстве. Важно также обратить внимание на такие характеристики, как:

  • параметры станины;
  • рабочий ход поршней;
  • вес;
  • габариты.

Давление внутри цилиндра получают при использовании ручного или гидравлического насоса. Второй вариант упрощает работу, но ручной насос можно легко заменить.

Создание основы для самодельного пресса из домкрата

Сборка пресса из металла

Сборка пресса из металлаНачало работы по созданию самодельного пресса основывается на создании платформы, которая будет служить опорой и сможет при этом выдержать нагрузку пресса. Нужно учитывать, что сила, которая будет действовать во время прессовки, должна быть пропорциональна узлам. Фактически домкрат будет всячески стараться разорвать рамную конструкцию, поэтому её прочность — это залог качества всего оборудования. Необходимо сделать раму, которая выдерживала бы нагрузку превосходящую силу, действующую во время работы гидравлического пресса.

Рамный проём должен соответствовать по размеру предполагаемому материалу, который будет использоваться во время прессовки, поэтом важно определиться с шириной этой части на этапе её создания. Минимальные размеры ширины имеют свои пределы, ведь она не может быть меньше суммарных габаритов пресса. При определении точной высоты гидравлического пресса требуется учитывать, длину домкрата, свободную амплитуду штока, свободное место для обработки материалов и размеры рабочего стола.

Гидравлический домкрат устанавливается на основное полотно пресса, при этом детали будут упираться в полотно рамной конструкции. В таком случае вся сила, которая будет передаваться от штока на обработку или прессовку материала, будет зависеть от работы подвижного рабочего стола. Он устанавливается на верхнюю часть конструкции домкрата. Перемещение при этом будет происходить при помощи станины вверх и вниз.

Получить необходимую прочность и жёсткость конструкции можно путём использования сразу нескольких рёбер. Для этого необходимо купить профили из металла углового или квадратного типа. Идеальный размер профиля должен составлять 50 или 40 мм на сторону. Если под рукой просто нет необходимых профилей, их можно изготовить из обычных металлических листов, которые сгибаются в форме угла. Потом необходимо просто приварить два угла друг к другу в верхней и нижней части. Таким образом, можно получить профиль с несколькими рёбрами жёсткости, которые значительно увеличивают максимальный предел нагрузки конструкции.

Для того чтобы придать гидравлическому прессу устойчивость, необходимо приварить пластину к изготовленной стальной конструкции. По стандартным чертежам металлическая пластина должна быть толщиной в 8–12 мм и размером в 200 на 250 мм. Дальше нужно будет установить на оборудование две пружины у домкрата с обеих сторон. С одной стороны, пружины должны быть прилеплены к станине, а, с другой стороны, установлены на рабочий стол. Пружины служат для того, чтобы вернуть домкрат в исходное положение, поэтому они должны обладать соответствующей жёсткостью и размерами.

Создание упора для гидравлического пресса

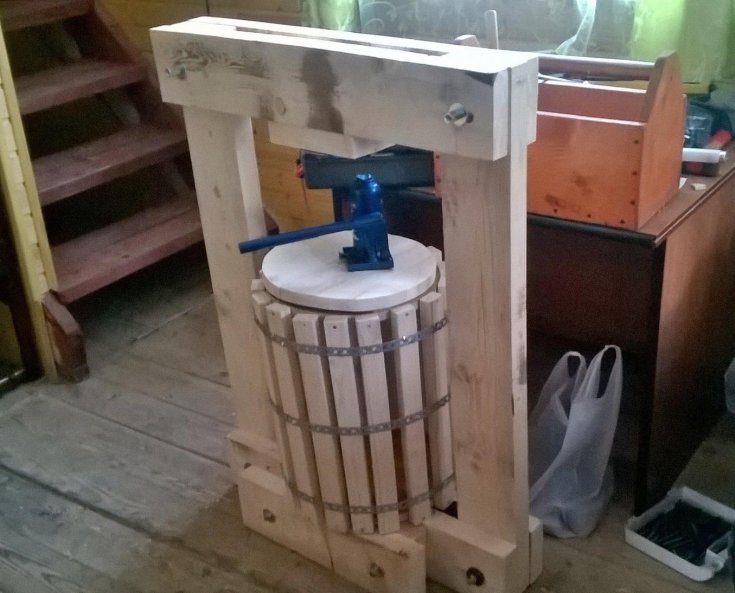

Пресс из домкрата своими руками

Пресс из домкрата своими рукамиПри создании пресса своими руками, нужно изготовить дополнительно ещё и упор. Для этого подойдёт металлический материал, который использовался при создании стоек. Длина заготовки должна при этом равняется ширине конструкции. Дальше нужно сварить две детали между собой и соединить с опорной конструкцией. Следует приварить два металлических уголка, которые имеют 40 или 50 мм одной стороны, друг к другу. Длина выбирается произвольная, но в пределах 30– 50 см. Все заготовки после этого свариваются между собой и устанавливаются на своё положенное место. Угол соединения при этом должен равняться 90 градусам.

Следует соблюдать угол во время сваривания. Для этого необходимо использовать угольники, которые помогут соблюсти необходимые 90 градусов, и не позволят конструкции во время сваривания согнуться.

Преимущество съёмного упорного элемента

Съёмный упорный элемент в основном устанавливается для того, чтобы передвигать его по направляющей и тем самым будет передаваться направление на составляющую. Для его создания потребуются простые металлические отрезки толщиной 10 мм. Заготовки по длине должны быть немного меньше расстояния между двумя стойками. Конечный этап — это приваривание упора к двум стойкам.

Заключение

Сделать своими руками гидравлический пресс с помощью домкрата очень просто. Для этого можно использовать подручные средства, всевозможные чертежи, которые можно найти в интернете, а также собственный опыт. В итоге получиться оборудование, которое может приготовиться в быту в любой момент.

Оцените статью: Поделитесь с друзьями!

stanok.guru

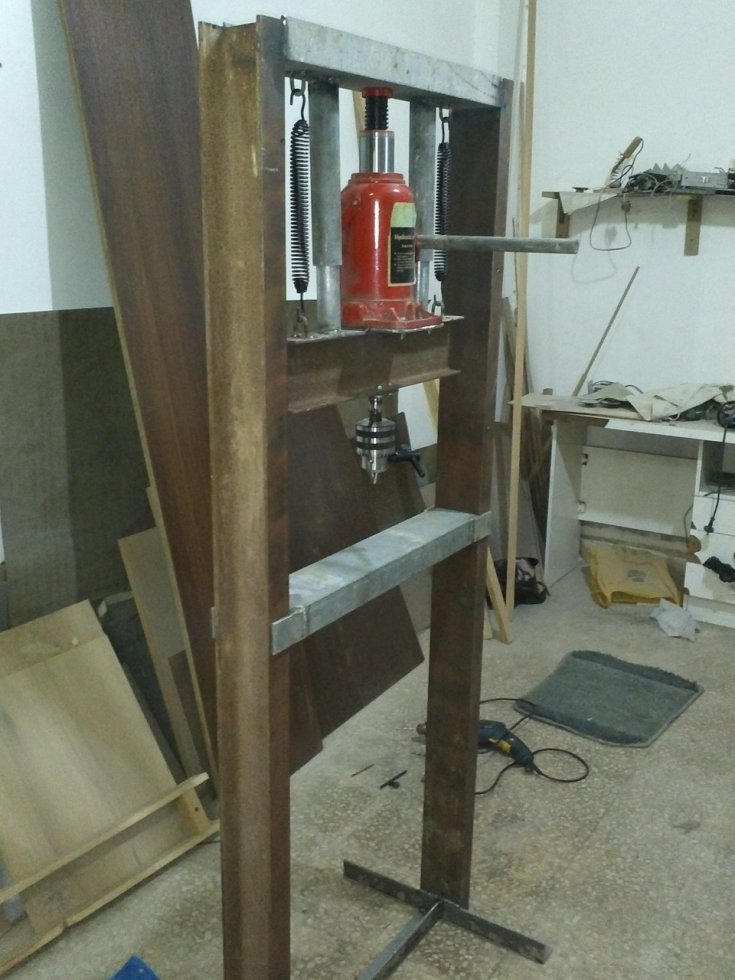

Собираем самодельный гидравлический пресс из домкрата на 10 тонн своими руками

Пресс используется не часто, но если в нем возникла нужда, то заменить его нечем. Когда мне понадобился гидравлический пресс, я изучил цены на рынке и пришел к выводу, что мне самому не сложно разработать чертежи и сделать мини пресс своими руками.

Практика показала, что это довольно легко – немного сварки, сверления, резки и шлифовки, и перед вами самодельный пресс из домкрата на 10 тонн.

После изучения материалов о прессах я выделил следующие моменты в дизайне и функциональности кустарных конструкций:

  1. Лебедка, задуманная для понятия нижней рабочей перекладины, по факту практически никогда не используется.
  2. При изготовлении пресса 10 т с неподвижным гидроцилиндром, без бокового смещения, все должно быть хорошо отцентровано.
  3. Использование настольных прессов ограничено из-за небольших размеров, а большие по размеру напольные очень тяжелы и занимают много места.
  4. Возвратные пружины на прессе упрощают работу с семикилограммовым домкратом.
  5. Манометр, хоть и желателен, не является необходимостью.

Я решил сделать механический пресс средних размеров, что-то среднее между напольным и настольным агрегатом, также я хотел иметь возможность демонтажа домкрата, если он понадобится мне где-то еще.

Шаг 1: Меры безопасности

Так как стаканный домкрат будет привариваться, используйте одежду с длинным рукавом, сварочные перчатки и защитную маску для дуговой сварки. Также учтите, что при дуговой сварке можно получить УФ-ожоги не закрытых участков кожи.

Также необходимо обуть специальную защитную обувь (как минимум кожаные ботинки). Очень хорошо, если у вас есть возможность провести сварку на улице. Не забывайте, что при сварке оцинкованного металла выделяется очень много ядовитого дыма.

Защитная экипировка для шлифовальных работ и резки стали включает в себя: защиту для глаз и слуха. При работе УШМ вы скоро услышите звон в ушах, если будете работать без должной защиты, не говоря о снопе искр, который разлетится по помещению. Искры могут срикошетить от стен и попасть в зазор между защитными очками и лицом, это очень опасно. Рабочие перчатки защитят руки от случайного касания кордщетки, и снизят уровень вибрации от УШМ при резке металла.
При сверлении отверстий коронкой 20 мм будет много искр, поэтому нужны защитные очки. Чтобы при сверлении коронкой металл не начал крутиться, его нужно зафиксировать с помощью тисков.

Шаг 2: Составные части и инструменты

Инструменты:

  • дуговой сварочный аппарат
  • сверлильный станок с биметаллической коронкой 20 мм, рекомендуемая скорость — 440 оборотов в минуту
  • УШМ с набором отрезных и шлифовальных дисков 115 мм

Составные части:

  • 4 метровых швеллера с уклоном внутренних граней полок, 100х50 мм. Он дешевле и прочнее, чем профиль с прямыми бортиками.
  1. 2х1 м боковые стойки
  2. 4х560 мм поперечины (у меня был стальной профиль 2,24 м, и я просто разрезал его на 4 равные части).
  • 1,2 м 30 мм равнополочный уголок для нижних опор
  1. 460 мм уголок для поперечной стяжки
  2. 2х350мм боковых скобы
  • 8х20 мм болты для перекладин (я использовал болты М20 и гайки М20)
  • стаканный домкрат 10 т
  • 1х200х100х20 мм верхняя скоба домкрата (сделана газовой резкой на заказ в специализированном отделе)
  • 300х30 мм мягкая сталь для нижней скобы
  • 2х200х100х20 стальных блока с V-образным вырезом (вырез можно сделать на заказ в специализированном отделе)

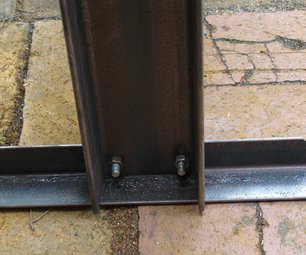

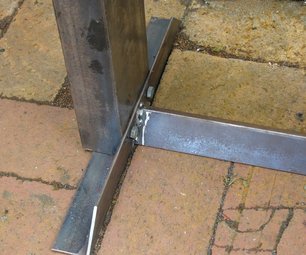

Шаг 3: Делаем основание

Исходя из того, что поперечные балки длиной 560 мм, длина поперечной стяжки должна быть 460 мм (расстояние между боковыми опорами). Расстояние между боковыми скобами в 350 мм показалось мне оптимальным. Потом я решил, что прежде чем приваривать поперечную стяжку, нужно просверлить 8 мм отверстия под болты. Сначала я отметил места на уголке (поперечная стяжка), где собирался просверлить отверстия, затем засверлился 2 мм сверлом. После я положил уголок сгибом вверх, чтобы обвести контур на боковой опоре.

Таким образом, я получил отлично отцентрованные отверстия, к которым подойдут только соответствующие отверстия на нижней опоре.

Шаг 4: Станина

Биметаллическая коронка легко режет 8мм-вую сталь, и остается острой после прорезания 32 отверстий. С обратной стороны остается иззубренный край, поэтому перед покраской пресса метал нужно будет зачистить.

При сборке станины может оказаться так, что отрезки швеллера из-за уклона внутренних граней плохо стыкуются между собой. Это исправит шлифовка поверхностей в местах соприкосновения.

Отметив места сверления отверстий на расстоянии 30 мм от края перекладин, я пришел к выводу, что расстояние между центрами 39 мм гораздо удобнее для сборки, чем 40 мм, которые я планировал (100 мм ширина минус 60 мм общий вычет толщины вставки).

Файл с основными расчетами.

Файлы

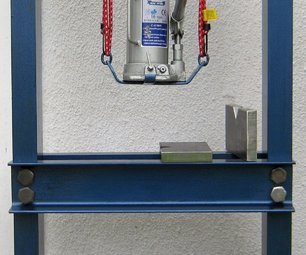

Шаг 5: Скобы для стаканного домкрата

Я приварил отрезок трубы к верхней скобе, чтобы зафиксировать головку выдвижного винта домкрата, затем приварил два согнутых куска арматуры, для крепления возвратных пружин. Временно в качестве пружин используются эластичные тросы.
Нижняя скоба сделана из кусков ненужной стали, сваренных друг с другом и согнутых, чтобы удерживать основание домкрата. Пока я ищу подходящие пружины, эластичные тросы крепятся звеньями цепи.

Тросы маркированы предупреждением о недопустимости растяжения свыше 50% изначальной длины. Как можно чаще трос нужно проверять на повреждения, разлохмачивание оплетки. Не допускайте, чтобы лицо или части тела находились на пути растянутого троса, на случай возможного разрыва.

Шаг 6: Испытание

10мм-вую арматуру сгибает на отлично, до 90°. Для V-образного сгиба пришлось использовать дополнительно балансир и столбы от ограды.

Единственная модификация домкрата – замена штока на более длинный, для облегчения работы.

Я попробовал горячую штамповку, но имевшаяся у меня алюминиевая банка не выдержала испытания. Возможно, нужно взять или более толстый металл, или более тонкую проволоку (я пробовал с проволокой 1,23 мм).

masterclub.online

105 фото постройки и сборки домкрата различного типа действия

Как показывает практика самодельные детали для автомобилей и другие приспособления, сделанные своими руками, во многом не уступают заводской сборке, а в некоторых случаях даже превосходят их.

Уважаемый читатель, сегодня мы хотим разобрать с вами конструкцию самодельного пресса из домкрата. Как показывает практика, его сборка в домашних условиях может гарантировать своему владельцу надёжность и долгое время исправной работы.

Содержимое обзора:

Из чего собирается рама для пресса?

Первым делом нужно усвоить, что для такого инструмента как домкрат, все комплектующие должны быть сделаны из качественного и прочного материала, иначе не избежать травматизации с ним во время работы.

Основа пресса должна обязательно быть прямоугольной формы и иметь рамку в виде буквы «П». По всем законам физики именно такая конструкция сможет повлиять на противовес сжатию и сосредоточить основную нагрузку в одном месте.

Важной деталью во всей работе является возвратный механизм, который имеет вид самой обычной пружины, поэтому не теряйте его из виду.

Стоит отметить, что те автомобилисты, которые имеют пресс из домкрата, в корне облегчают себе работу по починке машины. Это приспособление может отпрессовать практически любую металлическую деталь.

Необходимые материалы

Наконец пришло время узнать, что нужно чтобы сделать пресс из домкрата. Для его правильного изготовления вам понадобятся следующие материалы, а именно:

  • Стандартный домкрат.
  • Твёрдая пружина (заводского изготовления).
  • Металлический уголок и пластина.
  • Швеллер типа П-10.

svoimirykamicentr.ru

Самодельный пресс из домкрата своими руками: размеры (20 фото)

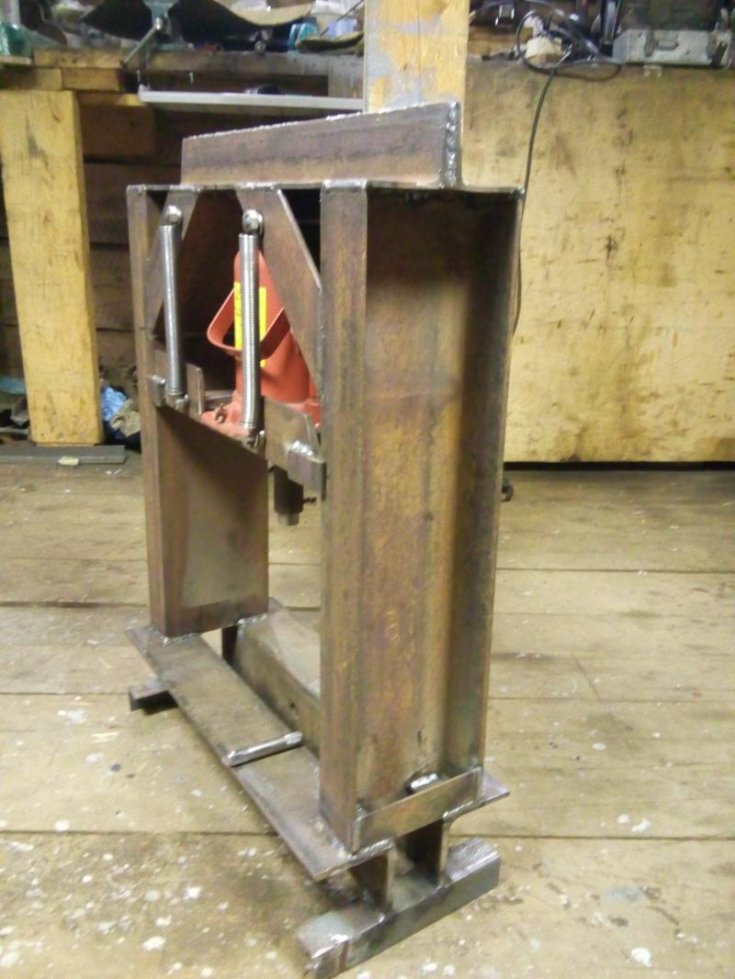

Решил сделать самодельный пресс из домкрата. Материалы уже у меня были в гараже, делал и того что было.

Домкрат советский на 5 тонн, швеллер 160 — 2,5 метра, уголок 90 — 2,5 метра. Пришлось купить только электроды 3, диски на болгарку — 3 шт, пару пружин и краску. краски.

По профессии я инженер конструктор, поэтому решил сделать чертежи и рассчитать металл который был в наличии.

Размеры заготовок:

  • Планка 50 х 100 х 5 — 4 шт.
  • Плита 160 х 280 х 25 — 1 шт.
  • Уголок 20 х 20 х 2 х 500 — 2 шт.
  • Швеллер 160 х 64 х 500 -1 шт.
  • Штырь диам.34 х 110 -1шт.
  • Швеллер 160 х 64 х 940 -2 шт.
  • Уголок 505 х 90 х 90 -2 шт.
  • Уголок 630 х 90 х 90 -2 шт.
  • Уголок 65 х 90 х 90 -2 шт.
  • Уголок 60 х 90 х 90 -2 шт.
  • Штырь диам. 15 х 260 -2 шт.
  • Болт М12 -19 шт.
  • Гайка М12 -19 шт.
  • Шайба пружинная М1 2-19 шт.
  • Труба 40 х 20 х 1.5 х 505 -1 шт.

Нарезал заготовки из уголка и швеллера.

Скрепил все болтами М12, потом решил еще дополнительно обварить все соединения.

Ну и покрасил самоделку.

Провел первые испытания на трубе, труба согнулась легко. Самодельным домкратом доволен.

Автор самоделки: Александр.

Загрузка…

sam-stroitel.com

Гидравлический пресс из домкрата — Самодельные станки

Всем привет. накидал за пару часов в скетчапе чертеж гидравлического пресса для гаража.



пресс делается как аналог NORDBERG ECO N3620JL стоит вообще оно того? или купить готовое изделие? по примерным рассчетам мой материал на данный момент выходит тысяч на 5 без стоимости домкрата, толстого подкладного металла и пружин для подъема, цена нового пресса указанной модели — 14 тыс.



сварочник и прочее, что нужно для изготовления есть 😉

все ли верно у меня на чертеже? может чего то не хватает? старался спланировать его таким образом, что бы он был разборным, в случае необходимости можно было перевести в машине.

есть вопросы по материалу:

1. где взять толстый металл на подкладку? по типу такого:


может есть у кого? готов приобрести.



2. какого диаметра кругляк использовать на удержание станины? в чертеже 30 мм, хватит или много?



3. из чего выполнить узел, который будет давить ?


подойдет кругляк 30 мм, который планировал использовать на удержание станины? или что то потолще нужно?

в будущем думал заказать токарю что бы выточил переходные втулки на что бы одевались на шток, а на выходе имелись уже нужные размеры для выпрессовки.



4. какие брать пружины от чего лучше использовать? может поставить газовые упоры от авто?



5. какой домкрат брать? 20 тонник хотелось бы, интересуют проверенные фирмы производители, что бы без головной боли.



6. какими болтами стягивать? M12 хватит или побольше?

заранее благодарен за советы и помощь. :good:



удалите пожалуйста. дубль получился.










www.chipmaker.ru

для запрессовки, вина и сока, типы самодельных механических ручных устройств

Способы изготовления прессаПресс — это приспособление, которое позволяет сжимать предметы с большой силой. В домашнем хозяйстве у него широчайший спектр применений: от выпрессовки или запрессовки подшипников в условиях гаража до выжимки сока из винограда для приготовления домашнего вина. У многих в хозяйстве есть подобный пресс. Своими руками сделать подобное оборудование несложно, его преимущество перед произведенными заводским способом в том, что он разработан специально под нужды хозяина и продуман до мелочей.

Способы применения

Заводские изделия, представленные в магазинах, зачастую имеют или хлипкую, ненадежную конструкцию, или слишком высокую цену. В интернете можно найти чертежи пресса своими руками из домкрата, которые лишены таких недостатков.

В домашнем хозяйстве самодельный пресс является надежным помощником для выполнения обширного круга работ:

  • Инструмент пресс своими рукамиШтамповка, изготовление деталей из листового металла при помощи матриц или оправок.
  • В качестве съемника и запрессовщика подшипников, сайлентблоковый, валов и пр.
  • Выравнивание деформированных металлических деталей.
  • Формовка изделий из металлических заготовок.
  • Получение сока из различных овощей и фруктов.
  • Изготовление топливных брикетов из бросового сырья (макулатура, солома, листья, угольная пыль и т. п. ).
  • Прессование мусора для удобства утилизации.

Этот список можно еще продолжить, но и так понятно, что пресс — это важное и нужное приспособление. Отдельно следует выделить применение пресса для проведения авторемонтных работ. Даже малая гаражная автомастерская не сможет без него обойтись.

Конечно, некоторые работы можно выполнить при помощи тисков, но, во-первых, у них слишком малый рабочий ход, во-вторых, это менее удобно и гораздо медленнее.

Необходимые инструменты и материалы

Можно сделать самодельный пресс из домкрата. Своими руками устройство можно собрать довольно быстро. Для этого потребуется:

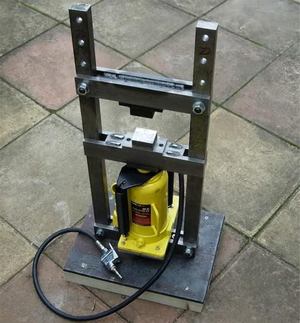

  • Правила сборки прессаДомкрат. Это главный элемент всей конструкции. Лучше всего использовать гидродомкрат. Если такого нет в наличии, можно применить механический винтовой или самодельный домкрат. А также для дополнительного удобства и механизации работ можно применить гидравлический цилиндр. Запитать гидравлику можно от мотоблока, трактора и даже от масляного насоса с электроприводом.
  • Швеллер. Лучше всего брать швеллер 8П или 10П. Станина из такого металла сможет выдерживать давление нагрузку до 15−20 тонн, чего более чем достаточно для бытового применения.
  • Отрезок трубы со стенкой не менее 4 мм для изготовления упорного штока.
  • Металлический уголок. Оптимально выбрать прокат с полкой от 50 мм до 75 мм.
  • Крепежные метизы. Желательно выбирать повышенного класса прочности, чтобы их не сорвало от нагрузки.
  • Листовой металл толщиной 8 мм — 10 мм для изготовления основания стола, ребер жесткости, направляющих.
  • Пружины (2 или 4 шт.) для создания возвратного механизма.
  • Сварочный аппарат, электродрель, болгарка, струбцина.

Необходимое количество металлопроката и крепежных метизов определяется в каждом случае индивидуально.

Выполнение работ

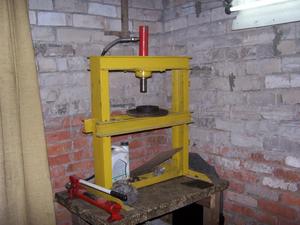

Как собрать пресс своими рукамиСамый популярный и универсальный вариант — гидропресс. В первую очередь создается платформа для размещения домкрата и рама. Основание должно быть самой укрепленной частью пресса, так как оно принимает на себя наибольшую нагрузку, которую затем распределяет по всей остальной конструкции.

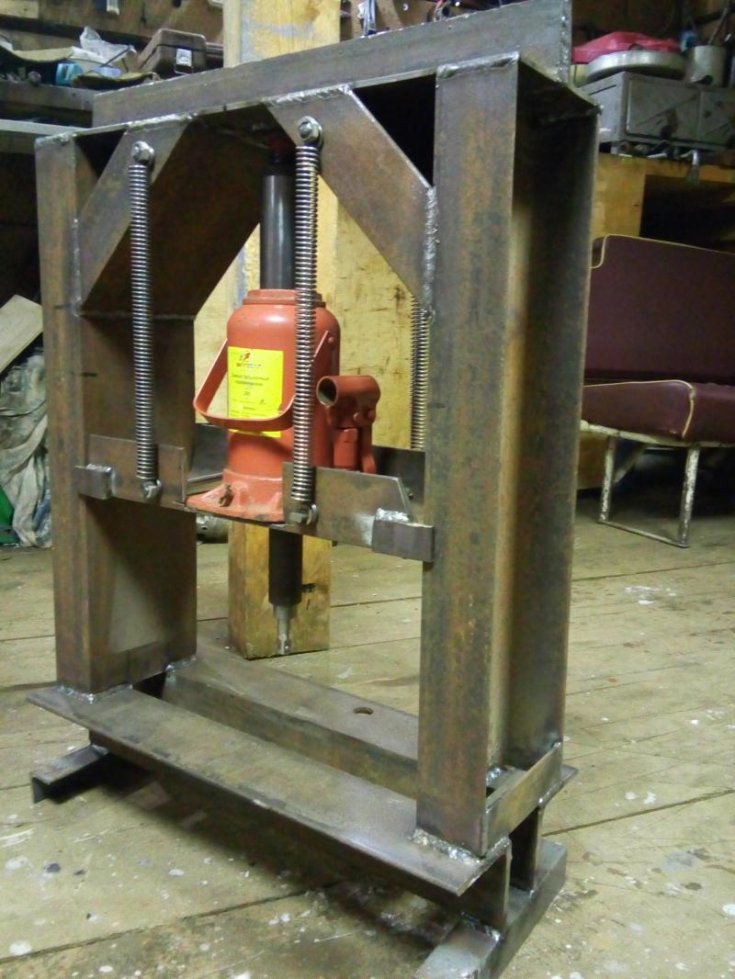

Платформу и раму изготавливают из швеллера и дополнительно усиливают ребрами жесткости. Все швы необходимо проваривать с двух сторон. Для большей стойкости домкрата приваривается прямоугольный металлический лист. Чтобы подвижный упорный элемент двигался без перекосов к раме приваривают направляющие флажки. Предварительно нужно сделать чертежи гидравлического ручного пресса. Своими руками начертить их несложно, к тому же так вы учтете все детали будущего устройства.

Упор и стойки

Следующий этап — изготовление упора и стоек. Используется швеллер или уголок. Длина упора должна соответствовать ширине опорного механизма. Все стыки качественно провариваются. После этого следует изготовить съемный упор, он будет двигаться вдоль направляющих и передавать усилие от домкрата. Для этого из металлического листа следует вырезать две полосы и просверлить в них отверстия под болты.

Привариваются небольшие крючки для закрепления пружин. При нижнем расположении домкрата, относительно всей конструкции, можно ограничиться слабыми пружинами или вовсе от них отказаться. В этом случае вес всей конструкции будет давить на домкрат и тем самым задвигать шток. Пружины также не понадобятся при использовании винтового домкрата.

Для пресса с верхним расположением, следует применять очень мощные пружины. Им, помимо преодоления сопротивления гидрожидкости в домкрате, понадобится подтягивать вверх вес домкрата и упора.

Если планируется применять пресс для авторемонтных работ, то удобно будет изготовить упорный шток из трубы или сломанного вала. Он понадобится для выпрессовки и запрессовки деталей.

Сборка элементов

Гидравлический пресс своими рукамиСледующим этапом работ является сборка и подгонка всех элементов пресса. И также проверяются все сварные соединения. Сварка должна быть безупречной, любой дефект при работе под нагрузкой может привести к разрушению пресса и даже опасности возникновения несчастного случая. Финальный штрих — грунтовка и покраска всей конструкции. Пресс готов, его конструкция позволяет с легкостью извлекать домкрат в случае необходимости.

Такой несложный способ позволит обзавестить очень полезным в хозяйстве инструментом: пресс для изготовления деталей или пресс для яблок, своими руками можно сделать тот тип оборудования, который будет необходим.

pochini.guru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
