Выбираем место

Качели – это не обычная лавочка или столик. Их можно считать капитальным объектом на участке. По этой причине к выбору места для установки надо подходить ответственно. Учитываем следующие особенности конструкции:

Стационарность. Качели состоят из нескольких элементов. Важнейшей считается опорная рама. Её стойки закапывают в землю (на глубину до 80-90 сантиметров) и заливают бетоном.

Подвижность. В качелях присутствует подвижная часть, которая осуществляет колебательные движения. Она напоминает обычный маятник.

Таким образом, создавая качели надо определить наибольший ход маятника во все стороны. Убедитесь, что на его пути нет каких-либо препятствий: деревьев, цветов, деталей садового интерьера и пр.

Мастера, желающие разобраться, как сделать садовые качели своими руками, должны обращать повышенное внимание и на качество площадки.

Если вы видели подобные конструкции, то наверняка замечали под ними лужи и грязь. Они появляются по причине того, что земля под сиденьем стирается ногами при торможении. Формируется небольшое углубление, в котором накапливается влага и грязь. Чтобы предотвратить подобную проблему, рекомендуется укладывать плитку или заливать бетонную стяжку.

Какой материал лучше?

От того, какой материал использован для создания садовых качелей, зависит многое: надежность и долговечность конструкции, стоимость, безопасность. Зачастую, домашние мастера применяют натуральную древесину и металл (по отдельности или в комбинации друг с другом). Каждый вариант имеет свои преимущества и недостатки.

Садовые качели из металла считаются прочными и долговечными. Если оценивать срок эксплуатации, то они существенно превосходят деревянные модели.

Но есть и минусы. Металл подвержен негативному влиянию коррозии. Поэтому все элементы конструкции должны проходить соответствующую обработку.

Кованые качели – сложный объект. Справиться с их созданием сможет только опытный мастер. Если использовать обычные трубы или металлические уголки, то в итоге получится примитивная конструкция, способная испортить всю привлекательность и атмосферу загородного участка.

Садовые качели из дерева обойдутся намного дешевле. Их долговечность зависит от породы древесины и обработки. Ее грунтуют и покрывают защитной краской.

Изделия из дерева гармонично смотрятся в саду. Именно поэтому многие хозяева предпочитают устанавливать именно их. Важно еще и то, что обрабатывать деревянные детали гораздо легче. Если делать все своими силами, то понадобится только топор, ножовка и шлифовальная машинка.

Особенности изготовления садовых качелей

Рассмотрим процесс создания простейших качелей. В первую очередь надо определиться с планом работ и подготовить чертеж. Его можно сделать самостоятельно или найти готовые варианты в интернете. Второй вариант является предпочтительным, так как вы сможете увидеть не только чертежи, но и фото садовых качелей, сделанных по ним.

Итак, нам понадобится четыре деревянных бруса 10 x 10 сантиметров. Их длина не должна превышать трех метров. Создаем пару Л-образных конструкций, которые объединяются под углом в пятьдесят градусов. Для крепления подойдут обычные мебельные болты.

Отсчитываем от низа опоры шестьдесят сантиметров и условно разделяем её на три равные части. На стыке 1 и 2 устанавливаем затяжки. Всё закрепляем посредством болтов.

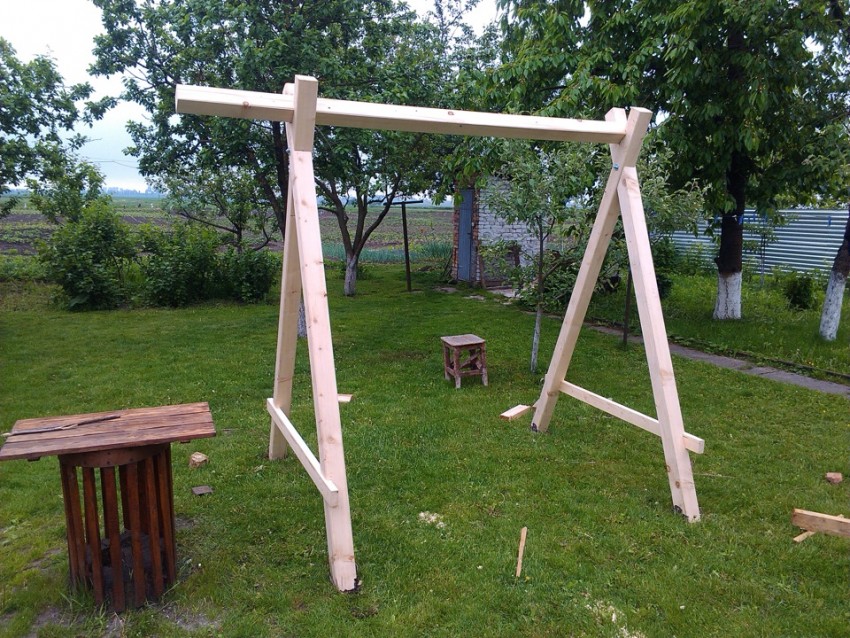

Затем объединяем готовые рамы. Для этого подойдет деревянная перекладина (10 x 10 сантиметров). Закапываем опоры на глубину восьмидесяти сантиметров. Примерно 10 сантиметров отводится на присыпку из песка и камня. Затем заливаем ямы раствором. Устанавливаем конструкцию по уровню, чтобы убедиться в том, что все расположено ровно и без перекосов.

Создаем пару деревянных рамок (2 x 0.5 метров для сиденья и 2 x 0.65 метров для спинки). Они объединяются под углом 130 градусов. Внизу по всему периметру конструкция закрепляется при помощи металлической полоски.

Рамки можно зашить доской (размер – 26 x 46 миллиметров). Чтобы продлить период эксплуатации конструкции, рекомендуется опоры, погружаемые в бетон, обрабатывать битумной мастикой.

Рассмотренный вариант не является единственно возможным. Находите в интернете фото самодельных качелей для сада, ищите чертежи и экспериментируйте.

Фото садовых качелей своими руками

Также рекомендуем просмотреть:

novinkimebeli.ru

Детские качели для дачи: классические и оригинальные решения

Садовые качели – обязательный атрибут летнего отдыха для детей на даче. Взрослые и дети старшего возраста рады отдыху на стандартных трехместных качелях, а вот детям младшего возраста лучше построить более интересную и оригинальную модель. Воспользуйтесь фантазией, или черпайте идеи из мастер-класса о строительстве детских качелей.

Классические модели качелей

Подробная пошаговая инструкция по созданию деревянных качелей расписана в предыдущей статье. Один из способов строительства детских качелей – воспользоваться этой инструкцией, только уменьшить длину удерживающей балки и соответственно сократить длину качелей до одноместной. Такое сооружение прослужит ни один год, «перейдет по наследству» детям и внукам. Внося небольшие изменения в стандартную модель, вы разнообразите внешний вид качелей, придадите оригинальности, разовьете фантазию у детей. Например, прикрепите спереди сиденья выпиленную из дерева голову лошади с двумя ручками, как это сделано у качелей-качалок на полозьях. Ребенок будет в восторге от такой игры.

Для деток постарше создайте сидение попроще, состоящее из одной дощечки, без спинки и подлокотников. Крепить такую дощечку можно несколькими способами:

• Обхватить канатом, проложив веревку в созданные углубления на дне.
• Вставить канат в отверстия, снизу дощечки завязать узлы, чтобы канат не выскользнул обратно.
• Установить в дощечке специальные металлические крепежи, к которым присоединить цепи.

Простая модель качелей – заменить дощечку на тент или другую прочную ткань. Для удобства катания установите между цепями выше ребенка продольную планку, тогда удерживающие цепи не будут давить малышу на руки, когда он сядет на качели.

Оригинальные модели качелей

Построить детские качели можно и из подручных средств. Самый простой вариант – качели из автомобильной покрышки. Прикрепите ее вертикально к одной точке опоры, или горизонтально к двум точкам, и повесьте на крепкую ветку большого дерева на участке. По принципу качели-тарзанки прикрепите перекладину к канату, и качели готовы. Еще один вариант тарзанки – пропустите канат через отверстие в круглой доске небольшого диаметра, закрепите снизу узлом. Такие качели развивают силу, выносливость и ловкость у детей.

Создание модной круглой качели опишу поэтапно:

• Подготовьте обруч или хула-хуп среднего диаметра, веревки и канаты понадобятся в больших количествах.
• Привяжите к обручу две веревки на маленьком расстоянии друг от друга. В центре перекиньте веревки петлей между собой.
• Повторите предыдущий пункт, только теперь расположите веревки под углом 90 градусов к предыдущей паре.
• Повторите процедуру сколько потребуется раз, чтобы образовать тугое натянутое полотно.
• Завершите создание оригинальных качелей проведением круговой оплетки от центра к краю, укрепляя положение веревки узлами.
• Прикрепите сидушку за 4 опорные точки к двум местам на дереве или удерживающей балке, ход качелей будет только назад-вперед. Если канаты соединить в одной точке удержания, амплитуда движения качелей изменится на круговую.

Безопасность детских качелей

Правила строительства детских качелей связаны с безопасностью их использования детьми.

• При создании одной точки подвеса качелей озаботьтесь о предотвращении скручивания цепей или канатов. Монтаж промежуточного бруса или плотного материала поможет в этом.
• Если используете цепи в качестве удерживающего материала, не забудьте о чехлах. Купите промышленные чехлы или натяните старый шланг на цепи до подвеса.
• При пользовании канатом места трения смажьте машинным маслом. Так канат прослужит дольше.
• Металлические крюки и удерживающие конструкции регулярно осматривайте и меняйте по мере необходимости.

• На одной опоре размещайте не больше двух качелей, чтобы избежать столкновения при раскачивании.
• Площадь вокруг качелей засыпьте опилками. Растения с колючками, строительные материалы, грядки рядом с качелями недопустимы.
• Для опор выбирайте Л- или А-образные опоры. Чем шире расположение опорных балок, тем меньше нагрузка на конструкцию и выше срок службы.
• Деревянные элементы осматривайте и регулярно тщательно ошкуривайте, с дальнейшим покрытием лаком.

Строительство детских качелей своими руками – интересная работа для всей семьи. Помните о безопасности детских качелей, соблюдайте правила, тогда конструкция прослужит долгие года и принесет массу положительных эмоций.

diy.obi.ru

Садовые качели своими руками: 249 фото, чертежи

Садовые качели своими руками

Меню статьи

Представляем вашему вниманию нашу подборку идей садовых качелей для дачи. Ниже вы сможете ознакомиться с пошаговыми фото изготовления разнообразных качелей для дачи из следующих материалов: из метала, из дерева, из поддонов, из паллет, из железа и бревен.

 Так же заканчивается наша статья ОГРОМНОЙ фотогаллерей идей качелей, которую мы собрали со всех просторов интернета. Поэтому обязательно пролистайте статью до конца и посмотрите нашу подборку



Садовые качели своими руками



Вот, например вариант обычных садовых качелей, которые подойдут и детворе и взрослым любителям покачаться  Незатейливая конструкция, которую сможет воплотить в жизнь, даже человек, далекий от плотницкого дела.

Качели на дереве

Делаем классические качели на дереве



А это классический вариант качелей из дощечки, подвешенной на двух тросах на ветке дерева. Самый-самый простой вариант!!! Подсмотрено на сайте wikihow.com

1 фото — нарисован самый безопасный узел. Используем нейлоновую веревку, что бы дерево меньше перетиралось.
2,3 и 4 фото — отпиливаем, шлифуем и сверлим симметричные отверстия.

Пошаговые фото

Советы:

• — Дуб — лучший вариант.
• — Осмотрите ветвь, на которую будете вешать качели на наличие трещин и признаков болезни.
• — Если используете цепи, то рекомендуем их обернуть в пластиковые трубы, для предотвращения попадания в них пальцев.
• — Проверяйте надежность ветви каждую неделю, т.к. использование качели может постепенно разрушать древесину.
• — Перед использованием качели детьми испытайте качели на самом крупном члене семьи.

 Источник фото: wikihow.com



Качели для детей





Если делать детские качели, то можно добавить немного декора, в этом случае боковины сделали в виде машинок. Впрочем, не важно, можно хоть динозавров, главное, чтобы было ярко и весело. Карабины и перекладину тоже желательно подобрать понадежней, дети все-таки. Вряд ли они будут тихо качаться, и любоваться природой.

Детские комнатные качели для годовалого ребёнка

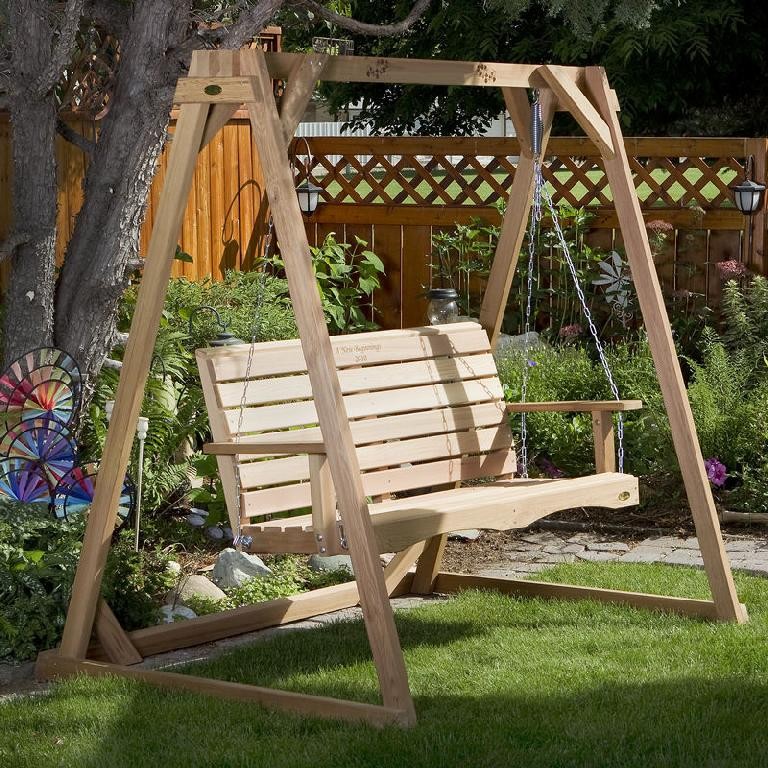

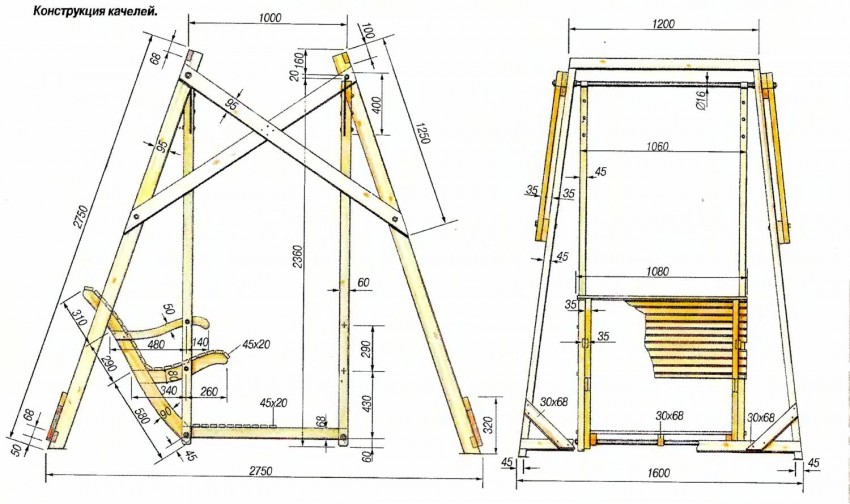

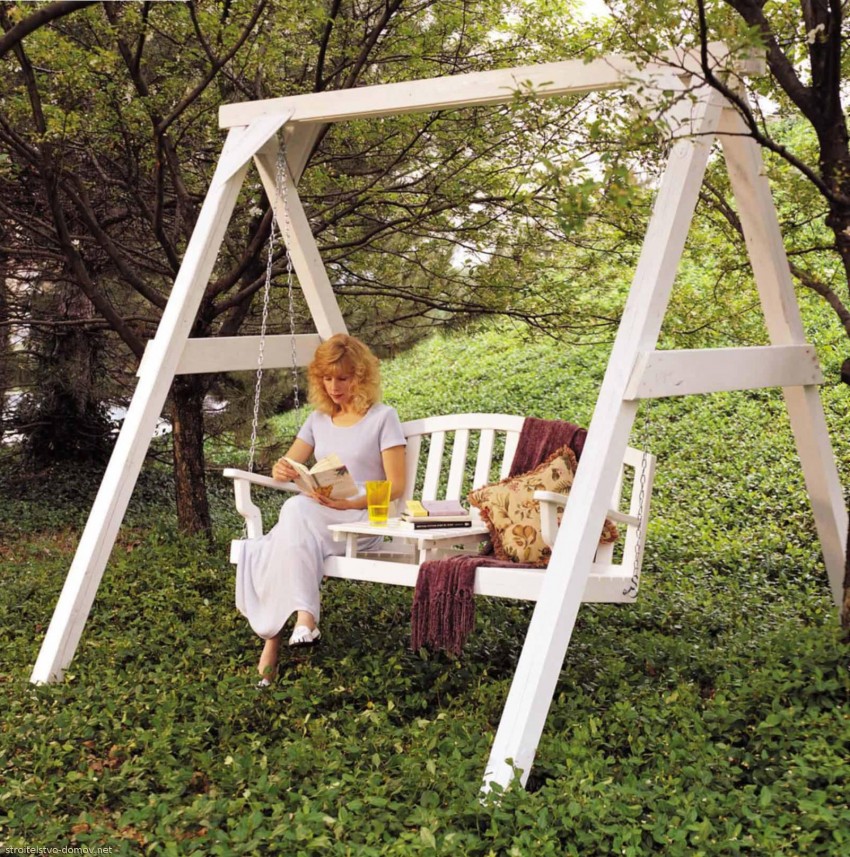

А-образные садовые деревянные качели своими руками. Чертеж. Схема. Пошаговые фото

Очень подробный проект деревянных качелей для сада.

Такие качели будут под силу даже самому неопытному мастеру.
Данные качели крепятся к земле, устанавливаясь в бетонные основания при заливке (см. фото 5). Проект скамейки для этих качелей смотрите на странице ниже.

 Источник фото: www.howtospecialist.com

Делаем скамейку для качелей

Ниже приведены пошаговые фото, чертежи для изготовления деревянной скамейки для садовой качели, которую мы описали выше.
Данная скамья является универсальной и поэтому такую конструкцию можно подвесить не только на а-образных качелях, но и на других видах качелей, например, можно подвесить балке потолка в беседке.

 Источник фото: www.howtospecialist.com

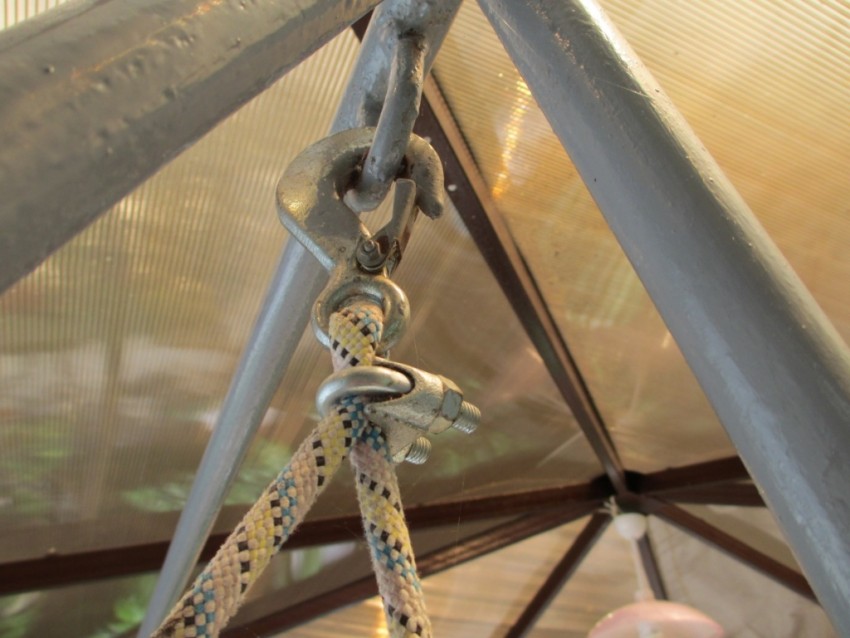

Варианты крепления верхней перекладины качелей

Подробное описание одного такого варианта крепления

Кресло качеля



Если захочется побыть в одиночестве и поразмышлять на природе о чем-то вечном, покачиваясь в уютном кресле, соорудите себе такое кресло-качель. Согласитесь, есть в нем что-то винтажное, а бахрома с кистями настраивает на поэтический лад.

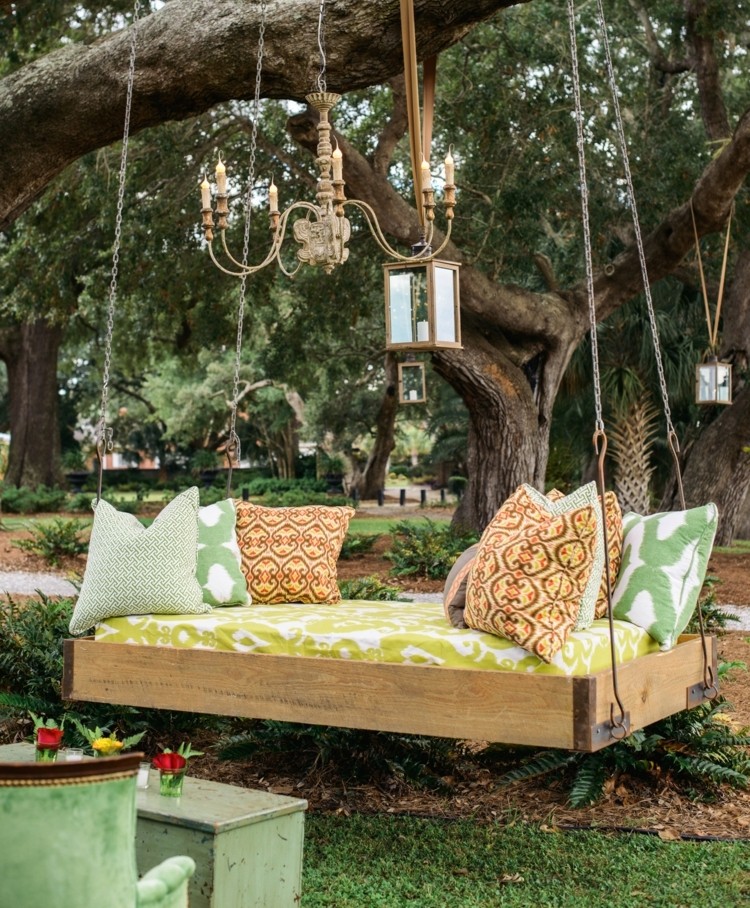

Качели диван на веранду



Впрочем, зачем лишать себя удовольствия дома. Если у вас большая веранда с крепким перекрытием, можно сделать качели и там, например, в виде подвешенного дивана. Наверно приятно подремать на свежем воздухе на мягких подушках



Чертеж схема качелей с навесом

Что бы увеличить картинку кликните по ней

На иллюстрации подробно изображены все детали для изготовления таких качелей. Есть даже шаблоны для вырезания боковых стоек скамейки. К сожалению, нам не удалось найти изображение более высокого качества, и мы не смогли установить источник картинки.

Источник изображения установить не удалось.









Использовать качели диван можно и в такой беседке парголе. Сегодня они очень модные, хотя и не очень практичные. Если пойдет дождик, подушки придется спасать, но зато это так по европейски. На таком диванчике можно представить, что находишься на берегу Эгейского моря.

 Чертеж скамейки качелей для беседки или крыльца

Такие качели можно повесить в не только в беседке, но и в любом помещении, главное что бы опорная балка была прочной. Ниже на пошаговых фото приведены подробные схемы создания. На одной иллюстрации имеется шаблон для выпиливания боковой стенки от каркаса скамейки.

 Источник фото: www.howtospecialist.com

Как сделать скамью для качелей

Пошаговые фото

Кликните по фото для увеличения

Источник фото: buildeazy.com

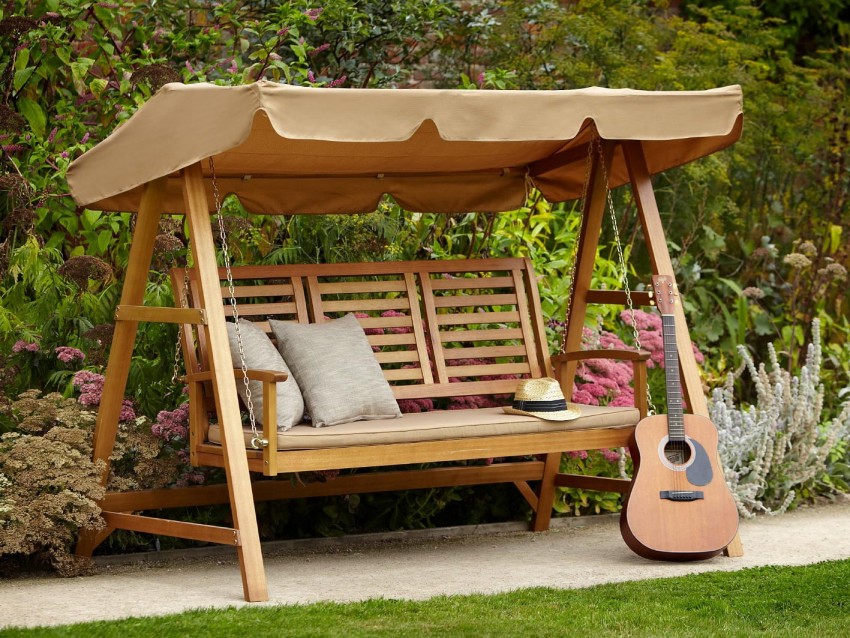

Качели с навесом



Но для наших условий лучше делать качели с крышей. Вот такую скамеечку под небольшим накрытием сделать совсем не сложно Просто и со вкусом.

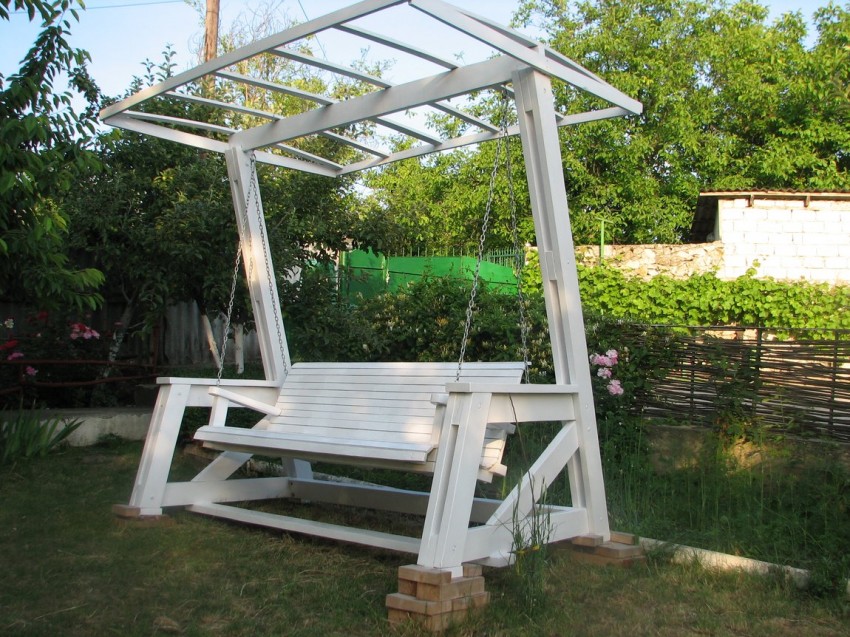

 Качели в стиле пергола

Интересный вариант качелей мы нашли на сайте diynetwork.com. Ниже в галерее вы можете посмотреть пошаговые фото создания не только опор качелей, но и сиденки. Кстати, конструкция очень простая и симпатичная. Особую элегантность создают параллельнее бруски на крыше качелей, придающие конструкциям вид перголы.

 Источник фото: diynetwork.com



 Схема-чертеж качелей перголы своими руками

Посмотрите пошаговые фото постройки качелей пергола. На 3-ем фото изображен способ крепления опорных балок с бетонными основаниями. По причине множества деталей рекомендуется все промежутки между древесиной перголы заполнить специальным наполнителем. Чертеж скамейки смотрите ниже.

 Источник фото: www.howtospecialist.com



Чертеж скамейки для качелей пергола

Здесь вы можете ознакомиться с пошаговыми фото инструкциями по созданию скамейки для перголы модели описанной выше в статье. Это довольно простая конструкция, справиться даже новичок.

 Источник фото: www.howtospecialist.com

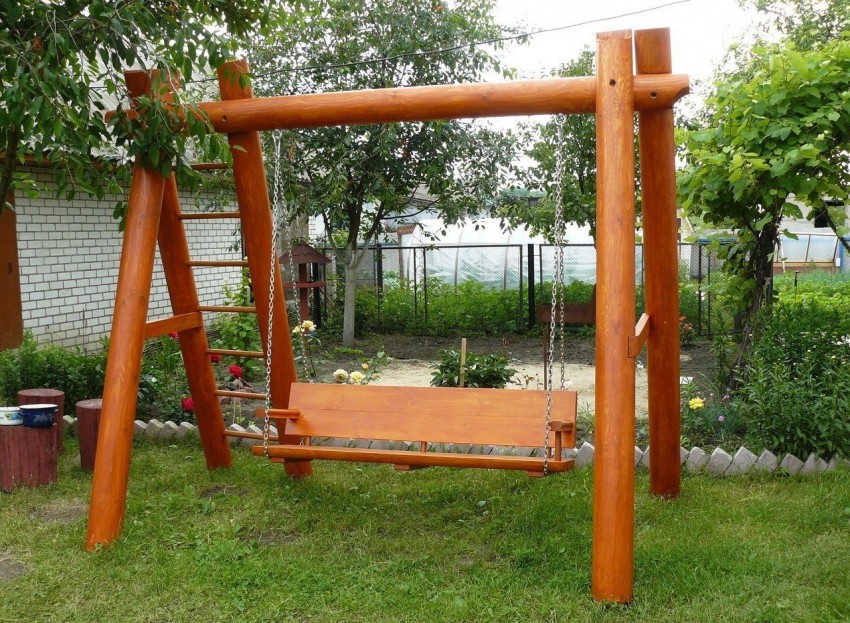

Из бревен…





Или такой дачный вариант. Надежная конструкция из бревен с небольшой крышей хорошо впишется в суровый быт российской глубинки.











 Качели из бревен с двойными ножками. Пошаговые фото

 Автор фото утверждает, что эти сказочные качели он сделал на 3 дня!!! Давайте разберем некоторые фото.
1 фото: мы имеем сосновые бревна от 2-3 метра, диаметром 10-15 см.
4 фото: изображен способ крепления. Это резьбовая спица диаметром 10 мм. Скрестив необходимые бревна в нужных местах, мы просверливаем отверстие и, вставив туда спицу, обрезаем её болгаркой. Накручиваем с обеих сторон гайки с шайбами на спицу и стягиваем. Неправда ли просто.
6 фото: мы видим что боковые стойки должны получиться симметричными
7 фото: скрепляем боковые стойки. Для этого кладем на верх бревно и прикручиваем его спицами.
9 фото: для придания прочности конструкции добавляем два наклонных упора.
11 фото: скамья с размерами. Каркас: бруса 5х7, доски — сороковка
Предпоследнее фото — покрашенные качели. На мой взгляд неудачный цвет. Не забудьте при покраске использовать специальные средства для обработки, что бы древесина служила дольше.
Последнее фото: к качелям прикрепили ещё одну скамью для ребенка. Зачёт!!!
Насчет фундамента. То в местах соприкосновения качели с землей заливаем цемент, в которые заодно вставляем металлические основания, к которым мы потом сможем прикрепить наши ножки.

Эти пошаговые фото мы нашли на сайте jawura.com.pl, автор которого является автором ниже приведенных фото.

А вот ещё одна фото конструкция качелей из бревен с навесом

На фото ниже Вы можете рассмотреть все детали креплений. Используются цепи, карабины, анкера. Угол между спинкой и сиденьем скамьи 100 градусов. Все бревна крепим тем же способом, что и в модели выше. Удивляет простота крепления навеса. Автор фото неизвестен





Необычные качели на двоих



Если тянет на что-то креативное, бывают и такие оригинальные качели на двоих. Конструкция, конечно, сложная, но, как говорится, было бы желание. Зато, как маленькая беседка, очень удобно разговаривать с глазу на глаз, слегка покачиваясь.













Чуть незаслуженно не забыли про старые покрышки. Каких только видов качелей из них не делают. А вот до такого кресла не каждый додумается.











Качели из покрышки своими руками. Пошаговые фото

Для создания такой качели нам понадобятся три U-образные болта, один карабин, три цепи и нейлоновый трос. Нейлоновый трос нам нужен, что бы не перетиралась кора дерева от цепи. На фото прекрасно видно как это все крепиться, комментарии излишни.

Источник фото: todayscreativelife.com, автор: Michele



Красивые качели с ковкой



Такие качели в ажурной беседке, конечно, роскошь, но зато как красиво. Правда, не всем по карману.

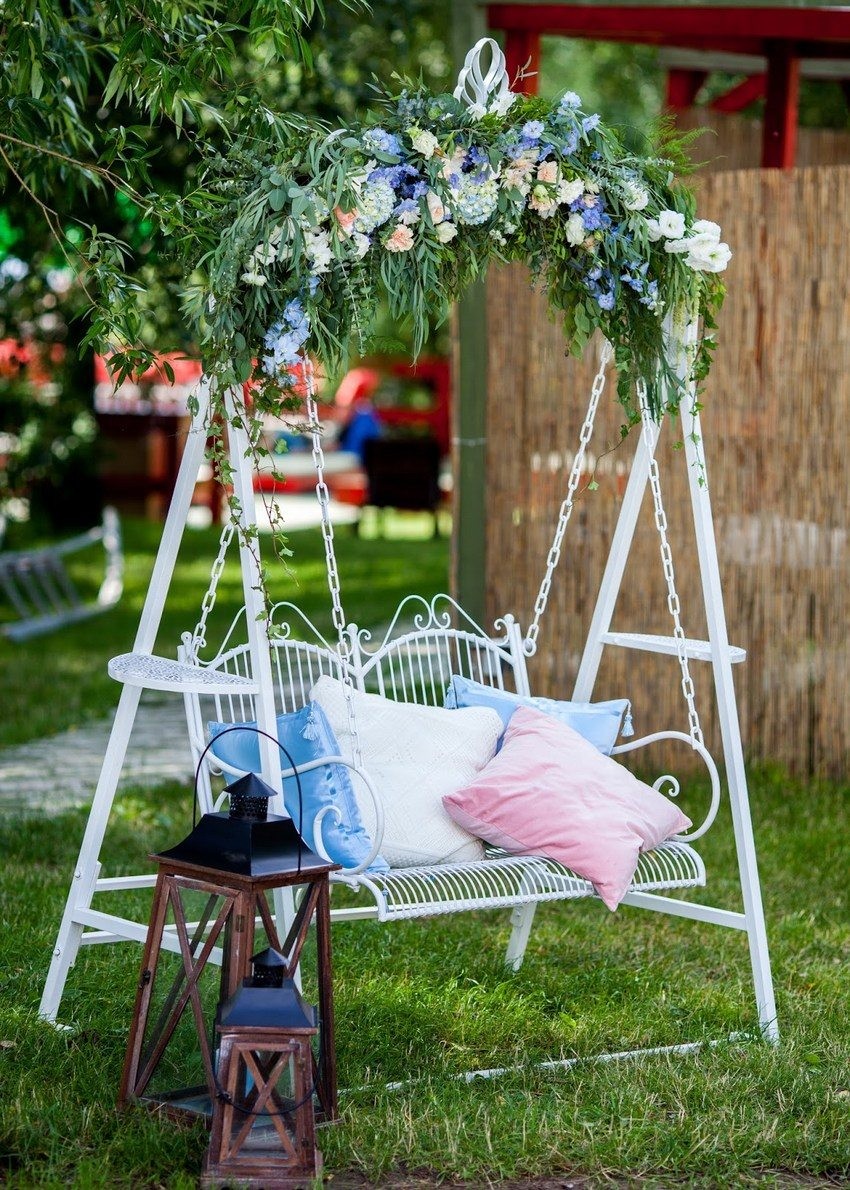

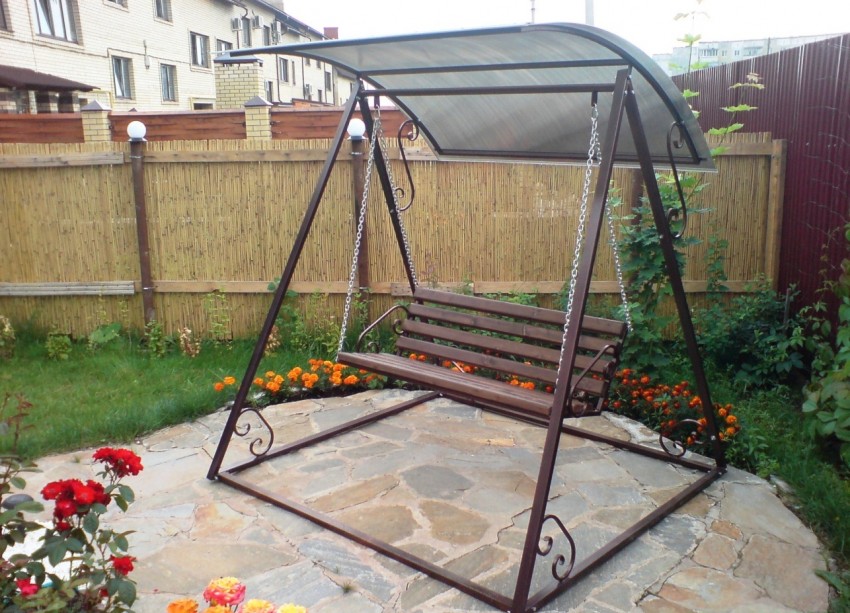

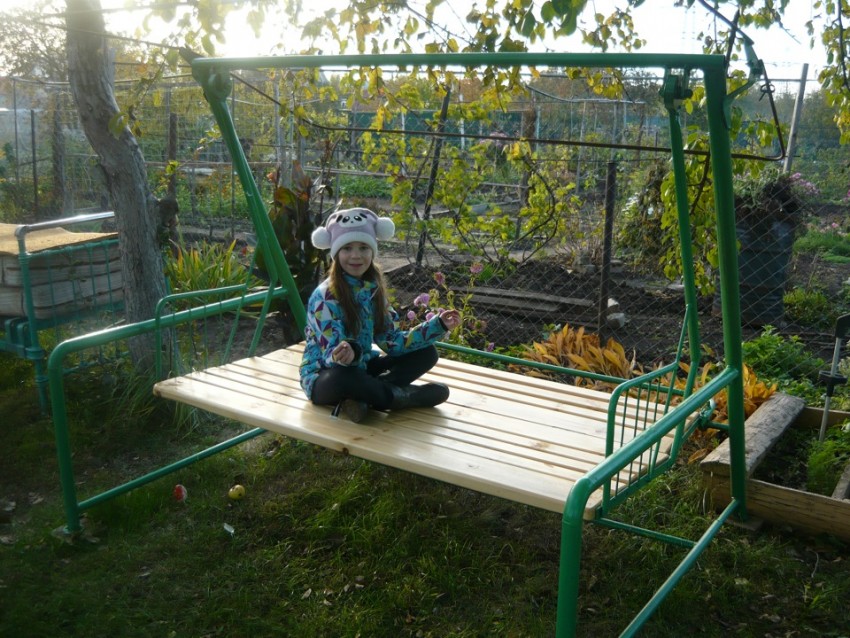

Металлические качели







А если вашим бюджетом расходы на качели не предусмотрены, то достаточно найти старый деревянный стеллаж и пару крепких цепей. Пожалуйста, бюджетный вариант качелей готовый.

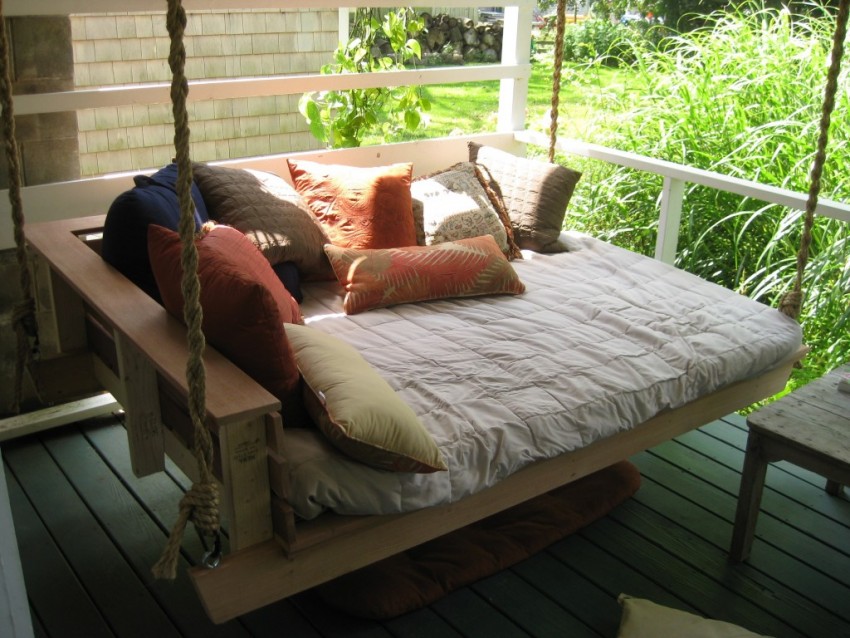

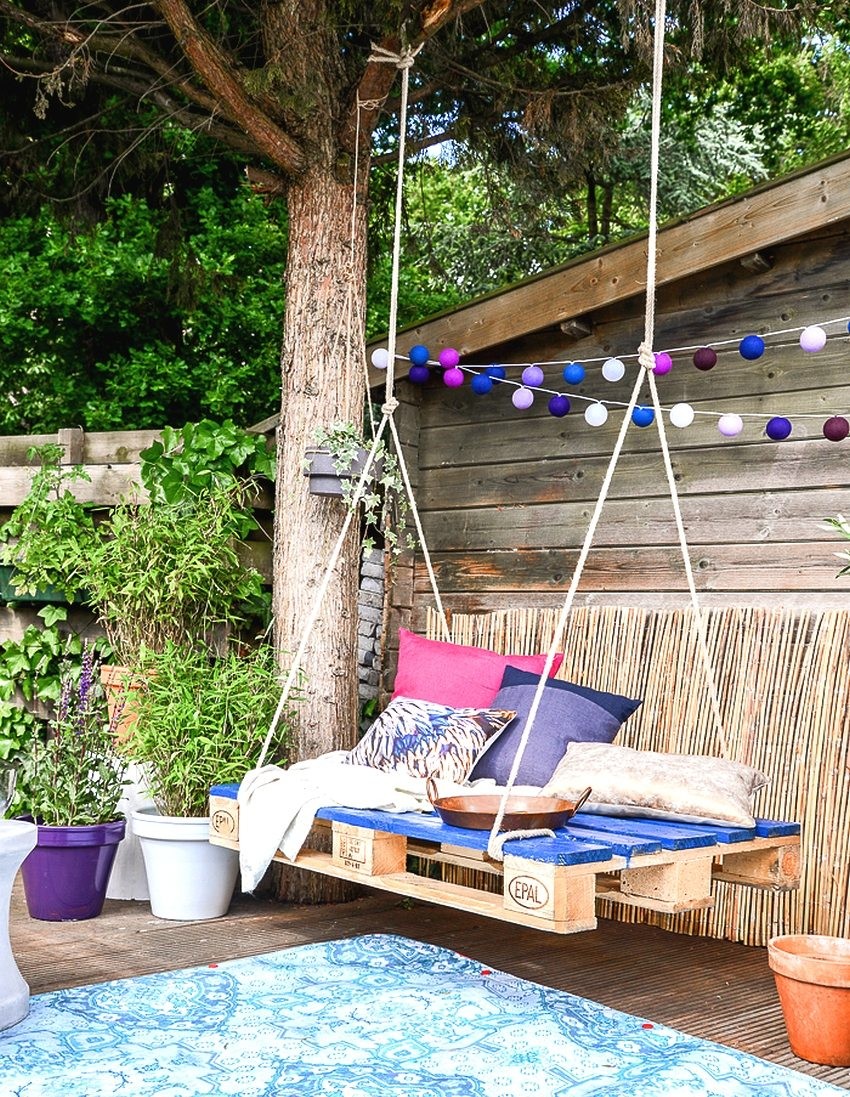

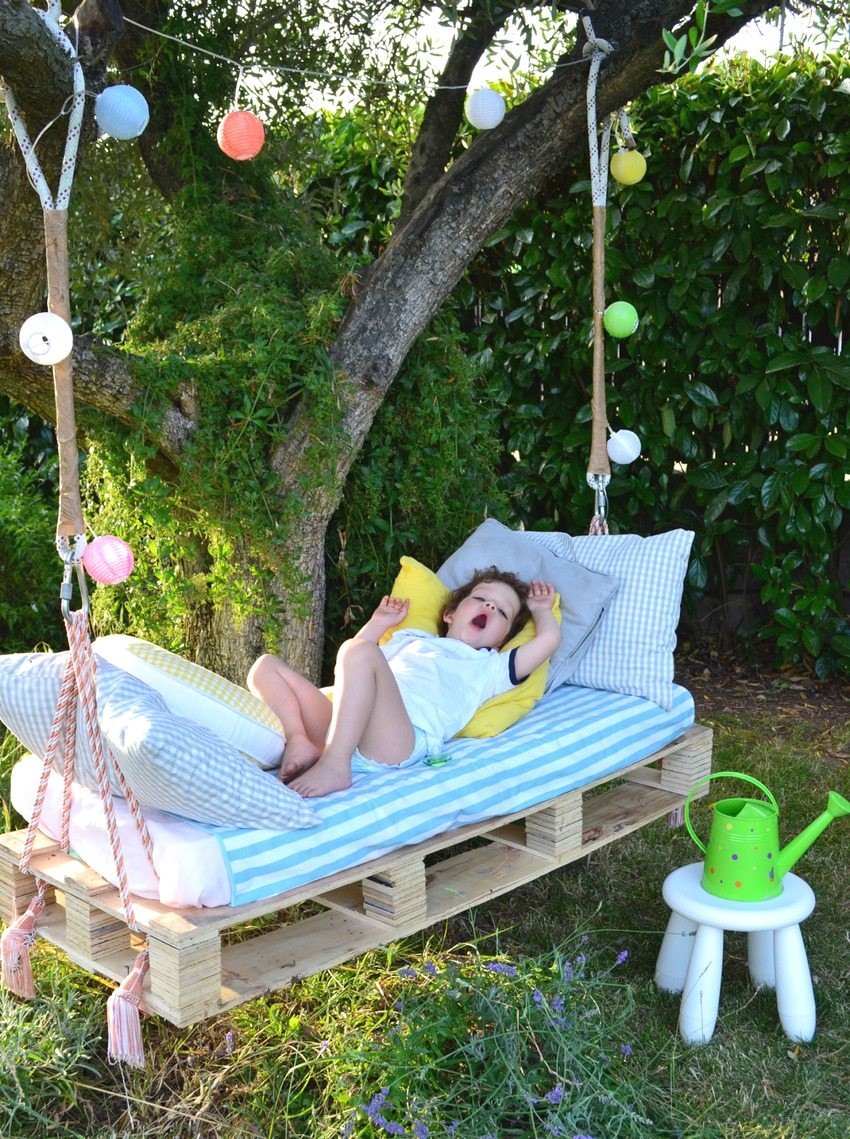

Качели кровать из поддонов (пошаговые фото)

Вот один из самых распространенных вариантов изготовления качелей из паллет, который представлен в интернете почти на каждом сайте. Поэтому и мы не обойдём его стороной. Ниже вы можете посмотреть два фото блока с пошаговыми инструкциями по созданию. А ещё ниже вы можете ознакомиться с фотогалереей готовых качелей. Думаю ничего сложного

Соединяем два поддона брусками

Сверлим отверстия для канатов

Что бы увеличить фото нажмите на них



Источник фото: http://themerrythought.com

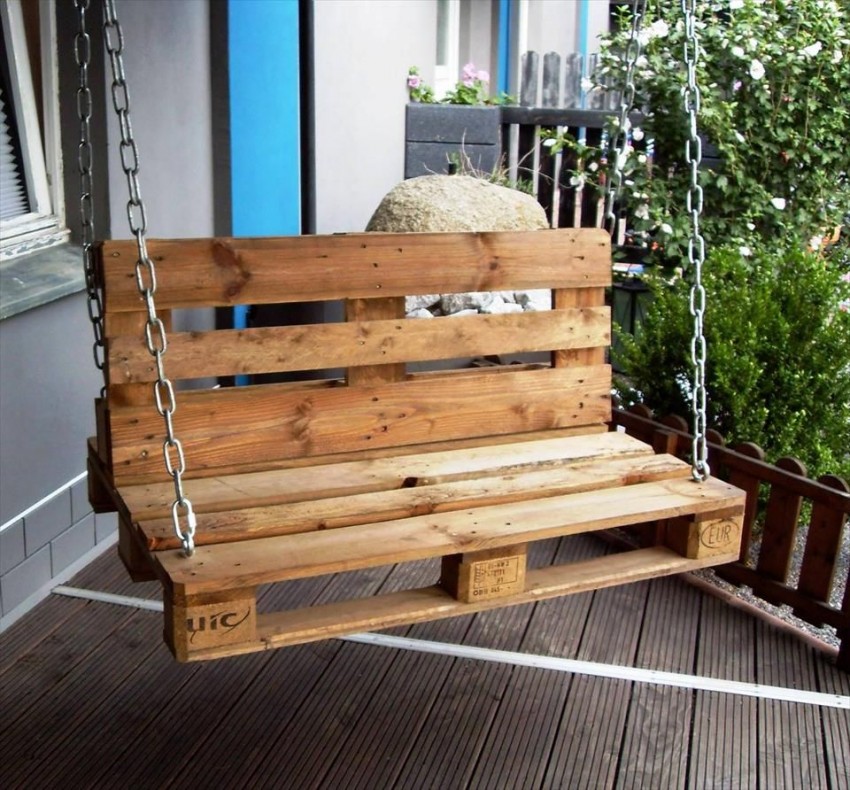

 Качели из евро паллет

Просто отпиливаем половину от евро паллет. Заполняем пустые пространства между досками, что бы было удобнее сидеть. Подвязываем полученную скамейку за тросы указанным на фото способом. Качели готовы.









Для Вас мы подобрали уникальную подборку идей самых интересных фото качелей для вашего приусадебного участка. Материалы собраны со всего интернета, нашего и забугорного. Авторство многих фото установить, к сожалению, не удалось. Источники же определенных фото указаны в подвале статьи.

Деревянные качели. 30 фото

novamett.ru

Качели своими руками: из дерева и металла, для дачи, детей и взрослых

Качели нужны не только для удовольствия. Взрослым они успокаивают нервы, улучшают настроение и приводят в порядок мысли; особенно, если, покачиваясь, созерцать облачка в небесах. Дети и подростки на качелях тренируют вестибулярный аппарат, вырабатывают координацию движений, и, что называется, всем телом чувствуют физику. Школьники, умеющие хорошо качаться на качелях, как правило, лучше успевают и с ходу хватают такие непростые понятия, как напр., момент инерции тела.

Сделать садовые качели своими руками дело нехитрое. Кто в детстве не качался на дощечке, подвешенной к суку дерева на веревках? Или не бултыхался в речку или пруд, раскачавшись на тарзанке? А имея в своем распоряжении некоторое количество материала, простой инструмент да не совсем кривые руки, можно в любой обстановке соорудить уголок отдохновения, по своему действию не уступающий устроенному по всем правилам саду камней, см. рис.

Самодельные качели

Дачная благодать

Уличные и дворовые качели ставят, где место есть. На даче его тоже, в общем-то, не в избытке, но для себя стоит смекнуть, как бы собрать дачные удовольствия в один эдем: и место экономится, и, если уж расслабляться, то чтобы грядки, от которых руки в мозолях, глаза не мозолили. Тут, как заведено, каждый себе хозяин. Однако есть очень хороший универсальный вариант: повесить качели для дачи в перголу, см. рис. Если она, разумеется, достаточно прочна для этого. Выкопать еще и обустроить рядом декоративный прудик – и готов райский уголок своими руками менее чем на 1 сотке.

Дачные качели в перголах

О металлических качелях

Свои собственные качели чаще всего делают из дерева: роднее оно, уютнее и работать с ним проще. Но если, скажем, всем миром оборудовать детскую площадку, тут нужна уже конструкция попрочнее и несгораемая, чтобы и сорванцов не приходилось то и дело одергивать, и хулиганью, которое, увы, никак не переведется, повредить качели было трудно. На такой случай – на рис. ниже чертеж классических, так сказать, дворовых качелей из металла: труб, уголка, полосы, проволоки-катанки, с навесом. Мы же в дальнейшем больше внимания уделим деревянным качелям, кроме тех случаев, когда металл необходим по прочности: для спортивного уголка подростку и др.

Чертежи качелей из металла

Примечание: бывают и случаи, когда металл как конструкционный материал для качелей выбирают по другим критериям. Напр., на поз. 1 рис. справа – кованые качели. Их изготовление требует высокого мастерства, а на заказ очень дорого, но – престиж налицо. А вот на поз. 2 там же – металлические качели из обрезков швеллера. Для умеющих обращаться со сварочным аппаратом и болгаркой их постройка – дело половины дня, а яркая раскраска маскирует утилитарность материала.

Лучшее – детям

Качаться на подвесных качелях начинают не сразу. Малышам, только-только научившимся переставлять как следует свои нижние две, впору покататься на качелях-маятнике. Что, кстати, также развивает моторику и укрепляет опорно-двигательный аппарат. Родители, соорудившие своим отпрысками детские качели-маятник, скоро убеждаются: ссадин на коленках и локтях, разбитых носов, реву и обиды от того и другого заметно поубавилось. Хотя, конечно, все равно не без того. Но качели помогут детям выработать разумную осторожность и здравый смысл, не допуская серьезного травматизма.



Как устроены качели-маятник, известно. Представленный на рис. вариант интересен тем, что металлического крепежа на него требуется аж 11 гвоздей:

Детские качели-маятник

Детали, отмеченные (!), выполняются из твердого мелкослойного лиственного дерева – дуба, бука, граба, ореха. Концы оси маятника можно не обтачивать до идеально круглого: достаточно обстругать более-менее ровно, чтобы встали в гнезда с небольшим натягом, и несколько раз покачать доску, приработаются. Если же волокна в оси и опорных стойках ориентированы взаимно перпендикулярно (что соблюсти элементарно, вырезав их из одной доски), то качели прослужат много лет, а трущиеся поверхности скоро станут зеркально-гладкими и прочными, как из стали на станке выточены.

Качели-маятник можно сделать переносными, чтобы, скажем, на зиму заносить на веранду. 2 способа для этого показаны там же, поз. а и б. По способу а концы стоек бетонируют в негодной шине; способ б очевиден и проще, но оба седока могут повалиться набок вместе с качелями. Кстати, из старых шин для качелей можно извлечь немало другой пользы; далее мы к ним еще вернемся.

Качели для детей постарше делают подвесными, как для взрослых (см. далее), с некоторыми особенностями:

Детские качели для школьников

• Несущую балку качелей из бруса делают с выносом, на который ведет лестница, см. рис. справа.
• Еще лучше, если места достаточно, поставить сбоку дополнительную опору пониже, чтобы в придачу получился и турник, см. рис. ниже. В таком случае весь спортивный уголок, кроме перекладины турника, предпочтительнее сделать из профильной трубы, тогда все сооружение получается прочнее, дешевле и проще технологически.
• Подвес качалки детям, уже умеющим раскачиваться, лучше всего подойдет веревочный схемы 2-2 (см. далее). Тогда можно не нем можно будет, не рискуя защемить, а то и сломать палец цепью, раскачаться, аж дух захватывает. А правильно выбранные материалы и конструкция подвеса не позволят «крутнуть солнце» и спикировать вниз из его верхней точки, или превратиться в выпущенный из пращи снаряд, не умея группироваться для приземления, как акробаты.

Детский спортивный уголок из профильной трубы с качелями

Примечание: выбирая или конструируя качели, не пренебрегайте техникой безопасности! При раскачивании во весь мах скорость качалки в критических точках траектории превышает 50 км/ч! Соответственно, результат срыва или падения с качелей будет равнозначен ДТП на той же скорости.

Качели для маленьких детей

Существуют еще качели для новорожденных и грудничков. Пользы от них немало, но – это медицинское оборудование. Делать такие качели самому настоятельно не рекомендуется, а выбирать покупные и пользоваться ими нужно только по назначению педиатра.

Для малышей примерно от полугода, глазенки которых смотрят уже осмысленно (это значит, что зрение сформировалось и видят они отчетливо), полезны будут детские качели для маленьких, см. рис. справа. Стоят они немало, но сделать подобные самому очень просто из труб, ПВХ или пропиленовых, и обрезка фанеры, см. видео:

Видео: детские качели для малышей

Не забудьте только заглушить концы труб пенопластом: в таком возрасте пальчик в мелкую дырочку пролазит, и сунуть его туда хочется. Качают ребенка в таких качелях, держа подвес руками; в квартире в качестве поперечины подойдет такая же пластиковая труба, вес невелик.

Примечание: именно качели чаще всего основа детского уголка. Что для него еще нужно, и как все это скомпоновать, требует отдельного описания по частям. Для примера, можете посмотреть следующий ролик:

Видео: детская площадка с качелями в программе «Фазенда»

Взрослым и всем-всем-всем

Теперь уместно спросить: а как устроены качели для всей семьи? Чтобы и взрослым покачаться уютно было, и детям тоже понравилось? Компромисс найти вполне возможно: сиденье должно быть со спинкой двойным, но не очень массивным. Седалище – достаточно прочным, чтобы на него можно было становиться ногами уже большому ребенку. Подвес берем цепной, т.к. веревочный при такой нагрузке потянется. Его схема должна обеспечить достаточно легкое раскачивание без помощи со стороны, ограничение угла и скорости раскачки и долгое покачивание после нее.

Делать семейные качели желательно из дерева по указанным выше причинам: уютнее они, для изготовления не требуется сложный инструмент или спецоборудование. Также весьма желательно обойтись 1-2 типоразмерами пиломатериала, причем того, что подешевле – обычной обрезной доски. Для долговечности заготовки пропитывают биоцидами (антисептиками) и гидрофобизаторами (водоотталкивающими средствами).

Поскольку качели – не жилое здание и на воздухе очень быстро просохнут, тратиться на дорогие фирменные средства нет смысла. В качестве биоцида подойдет отработанное моторное масло (отработка), а гидрофобизатора – водно-полимерная эмульсия либо взамен нее клей ПВА или для плитки на водной основе, разбавленный в 3-5 раз. Пропитывают нарезанные в размер заготовки сначала отработкой, а спустя 3-7 дней – эмульсией.

Чертежи семейных качелей такого вот «классического» типа приведены на рис; длина ножек дана в расчете на их заглубление в землю на 0,5 м:

Чертежи семейных качелей из досок

Их особенность в том, что построены они целиком из досок, без использования более дорогого строевого леса, как видно из материальной ведомости, поз. 2. На поз. 3 показан способ подгонки опор перед сборкой: в качестве стапеля используется доска ригеля. Ноги, обрезанные в размер и на угол (см. ниже), прикладывают к стапелю, разводят на нужную ширину (заодно проверяется точность обрезки). Затем накладывается заготовка нижней распорки, выставляется параллельно стапелю по расстоянию ее концов от него, и размечается под обрезку по месту. Из обрезков нижней распорки делают верхние.

Примечание: на рис. справа – способ разметки заготовок ног в расчете на угол между ними в 30 градусов. Маркеры на стальном слесарном угольнике делают из нескольких витков мягкой проволоки с отогнутыми концами.



Качели собственной конструкции

У вас, возможно, возник вопрос: как сделать качели полностью самостоятельно? Схемы, чертежи – это хорошо, но если уже есть материал (допустим, от стройки осталось), которого на качели явно хватит, но в данную конструкцию не укладывается? И не хочется типового изделия, хочется чего-то своего. Наконец, на рис. в начале видно, что шикарнейшие оригинальные качели получаются вообще из сухостоя и отходов от обрезки сада. Как из всего этого сделать красивые, удобные, долговечные и безопасные качели? Что ж, приступим. Порядок следования:

1. Размеры;
2. Основание и способ крепления к грунту;
3. Несущая рама;
4. Способы и конструкции подвеса;
5. Узлы подвески;
6. Качалка, она же сиденье;
7. Способы подвеса качалки.

Напоследок рассмотрим еще несколько нетривиальных конструкций и особенные, но устроенные на основе обычных, качели специального назначения.

Размеры и пропорции

Размеры качелей считаются, во-первых, исходя из ширины сиденья парковой скамейки на 1 персону – 60 см; минимальное значение – 40 см. Высоту сиденья над землей берут немного больше стандартной высоты стула 40 см, чтобы можно было, с одной стороны, раскачиваться, не задевая ногами за землю и в то же время, вытянув ноги, можно было затормозить; с другой – чтобы садиться/вставать было еще удобно. Обычно берут 50-55 см, но вообще-то подгоняют под себя, регулируя высоту подвеса, см. далее.

Примечание: для парных качелей с продольной раскачкой высоту подвеса доски (лодочки) берут 0,7 ее длины. Для посадки-высадки тогда необходим помост, а для качалки – плавно действующий тормоз (вдруг кого-то на ней замутит, или он/она испугается и запаникует), приводимый в действие оператором с земли. Поэтому парные качели с продольной раскачкой в быту почти не применяются.

Подвесные качели состоят из несущей рамы (2 опорные стойки + поперечина), подвесной системы и качалки, она же сиденье. Расстояние от краев сиденья до боковых опор берут не менее 150 мм при цепном подвесе типа 2ш-4 или 4-4 (см. далее), для любого другого цепного подвеса от 250 мм, для обычных веревочных подвесов от 350 мм, а для любого подвеса с 1 точкой крепления вверху – не менее 0,7 общей высоты подвесной системы. Эти требования исходят из того, что у любых качелей боковое раскачивание неизбежно, а задевание качалки за опору неприятно и при сильном раскачивании травмоопасно. Т.е., если у нас, к примеру, 40-см сиденье подвешено на веревках, то ширина пролета между опорами должна быть не менее 35+40+35=110 см.

Расстояние от сиденья до поперечины должно быть не меньше роста человека на качелях, чтобы, во-первых, можно было раскачиваться стоя, во-вторых, чтобы, внезапно вставая, не стукнуться головой. Его берут в пределах 190-220 см, смотря по имеющемуся материалу.

Угол между ногами боковых опор берут 30-40 градусов; чаще всего – 30. Тогда, если брать заготовки в половину стандартной длины 6 м, т.е. 3 м, то с учетом заглубления ног и толщины заготовки на сиденье как раз можно будет встать во весь рост. Кроме того, уменьшается занимаемая качелями площадь.

Примечание: толщину материала несущих частей берут исходя из 3-кратной перегрузки при раскачивании. Для качественного деревянного бруса это будет от 150 мм в высоту, а для стальных труб – от 40 мм по диаметру или стороне квадрата.

Крепление к грунту

Ноги деревянных качелей либо вкапывают в землю на 1 м и более, либо бетонируют на глубину 0,5 м. Тогда, с учетом 10 см гравийной подушки, ямы под ноги нужно рыть на 2 штыка лопаты, т.е. 60 см. В тои и другом случае концы ног перед установкой в ямы с запасом в 15-20 см по длине или пропитывают битумной мастикой (40% битума и 60% уайтспирита либо сольвента), или проливают разогретым почти до кипения битумом, и, едва остывшие, обсыпают песком; этот способ лучше предохраняет от гниения.

Для проливки битумом под ногу подкладывают кирпичи, чтобы можно было облить и торец. Льют тонкой струйкой, для чего битум удобно греть в негодной жестянке с оттянутым носиком. Облив одну сторону, ногу немедленно переворачивают и обливают другую сторону, стараясь, чтобы тоже натекло на торец. Песком обсыпают в том же порядке.

Крепление металлических качелей к грунту

С металлическими качелями дело обстоит сложнее: тонкая по сравнению с бревном или брусом труба может со временем или вывернуться из грунта, или надломиться на самым бетоном, т.к. здесь при раскачивании концентрируются нагрузки. Поэтому металлические уличные качели общего пользования нужно делать с опорными рамами в виде цельного треугольника и бетонировать в траншею, тогда заложенная в ней металлическая балка примет на себя значительную часть усилий и разгрузит ноги.

Ноги качелей без дополнительных опорных элементов, наподобие показанных выше из швеллера, бетонируют на глубину не менее 1,2 м независимо от глубины промерзания в данной местности, тогда швеллер сможет передать бетону часть нагрузок. Обычные же качели из металла лучше всего связать по низу дополнительной несущей рамой и прикрепить к земле анкерами не менее 1 м длиной, см. рис. Это, кстати, позволит, если понадобится, без проблем вернуть землю в хозяйственное пользование.

Рама

Дачные качели чаще всего делают на раме из 2-х А-образных опор, связанных поперечной балкой. Иногда, если качели снабжены жестким тентом, раму делают на 4-х столбах с навесом, см. далее. В жарких солнечных местах, где тент необходим все лето, это дает некоторую экономию материала.

В последнее время все большую популярность приобретает рама на λ-образных опорах, слева на рис.:

Несущие рамы качелей

При постройке она дает экономию древесины в целый брус, что при теперешних ценах на пиломатериалы существенно. Но это качели только для взрослых: при раскачке во весь мах несущие балки могут не выдержать – деревянные сломаться, металлические погнуться. Кстати, делать λ-раму из обычной конструкционной стали нельзя, погнется сразу. Нужна очень дорогая спецсталь.

Рамы с траверсой (в центре на рис.) известны всем: качели на суку оно и есть. Специально траверсные рамы делают для качелей акробатических с 1-й точкой подвеса качалки; на них, освоив как следует технику раскачивания, можно выписывать замысловатые пируэты. В таком случае дерево на раму берут двойной толщины, а на забетонированных концах ног должны быть прочно прикрепленные поперечины.

Разновидность траверсной рамы – металлическая передвижная. Делаются они из качественной стали, нагрузки, моменты, центр тяжести и пр. механические премудрости точно рассчитываются. Подобным способом изготовляют популярные (и очень дорогие) качели-шезлонги, справа на рис.

Деревянные рамы

Бревно

Самые эффектные и во многих случаях недорогие качели получаются из бревен. Брать окоренные и оцилиндрованные необязательно: пойдут, как уже сказано, отходы обрезки и сухостой. Рама из последнего, если стволы еще прочные и мощные, в дополнительном подкреплении не нуждается, поз. 1 на рис. Рамы качелей из делового бревна, особенно если они передвижные, т.е. не вкопаны и не забетонированы, нужно укрепить подкосами, поз. 2 и 3. Материала в последнем случае нужно столько же, но рама небо меньше закрывает. Спрашивается, а почему же рамы не заглубляют? Чтобы не портить газон или мощеную площадку, на рис. видно.

Качели из бревен

Если же качели вкапываются или бетонируются, то самая экономная и прочная рама – как у китайских качелей, поз. 4. Хотя такие качели давно известны и в России; их часто делали в березниках, связывая попарно верхушки деревьев. «Русско-китайские» качели также можно сделать незаглубленными, снабдив внизу дополнительной рамой. Чертеж такой конструкции дан на след. рис: ноги – бревна или квадратные брусья, ригель – брус 180х80, нижняя рама – из досок 150х40.

Чертеж деревянной рамы качелей для взрослых

Брус

Обычный, непрофилированный деревянный брус дает возможности сооружения качелей большие, чем бревно. Из бруса легче и дешевле сделать качели с постоянным навесом для жарких стран, поз. 1 на рис. Обычная рама на А-образных опорах из бруса (поз. 2) также получатся проще и прочнее: под весом качалки ноги сжимают ригель (поз. 3) и, чем сильнее нагружены качели, тем крепче держится рама. В раме «русско-китайских» качелей из бруса вверху нужен, как и для бревен, всего 1 крепежный узел, поз. 4, а устройство навеса над качелями из бруса на А-образных опорах также не составляет сложностей, поз. 5.

Качели из бруса

Более того, ригель из бруса можно взять того же, что и на ноги, т.е. уменьшенного сечения (100х100 мм), если по концам подкрепить его накладками из доски, а точки повеса качалки расположить вплотную к ним, поз. 6. Тогда изгибающие ригель моменты как бы перетекут в сжимающие ноги, а нагрузку на сжатие дерево держит хорошо.

Чтобы усилить этот эффект, ригель иногда ставят ниже верхушек опор, поз. 7, но выигрыш в прочности выходит иллюзорным, зато лишний крепеж бросается в глаза, да и денег стоит. Пользуясь этим принципом, лучше верхушки опор обрезать и ригель сверху дополнительно закрепить накладками, поз. 8. Тогда можно будет, если ригель 150х150, а ноги 200х200, сделать выносы ригеля до 1,5 м, а к ним привесить детские качели на веревках, пристроить лестницу с горкой и т.п. Получится семейный качельно-спортивный уголок при расходе материала лишь немного большем, чем на одни качели.

И еще вопрос: а нельзя ли брус заменить доской, скажем, 150х40? Можно, как показано на поз. 9, только выносы делать уже нельзя и высоту опор придется ограничить примерно 1,8 м. Качели будут так же прочны, но намного дешевле, чем брусовые. Ну, и работы уйдет больше – размечать, обрезать, сшивать.

Примечание: описанные выше «классические семейные» качели еще экономнее, но их ноги обязательно нужно бетонировать, иначе дощатая рама окажется непрочной. А показанные на поз. 5, 6 и 9 – передвижные, их можно просто ставить на землю или на пол.

Как поставить раму?

Ригель качелей должен быть горизонтален, иначе качалка будет неприятно вихлять на любом подвесе. Выставлять его пузырьковым уровнем сложно и хлопотно, шланговым ненамного проще, а лазерный нивелир – построитель плоскостей, понятное дело, на хозяйстве просто так не держат.

Выставить ригель качелей можно, воспользовавшись одним из древнейших нивелировочных приборов – египетским отвесом, см. рис. Он вышел из употребления еще в древности вследствие невысокой точности, но на качели его хватит. В качестве нижнего груза можно использовать ведерко с песком, а на верхний пойдет, кроме обычного строительного отвеса, любая железина – болт, гайка.

Подвесы и подвески

Подвес качалки определяет удобство, комфортность и безопасность качелей. Этот достаточно сложный узел должен:

• Как можно меньше препятствовать раскачиванию в безопасных пределах.
• Мягко поглощать энергию качалки, если скорость/угол раскачивания выходят за допустимые.
• Обеспечивать качание без рывков и с как можно меньшими виляниями вбок.
• Акробатический подвес должен обеспечивать то же самое в 2-х плоскостях.

Схемы подвеса качалки обозначаются формулами вида n-m-k, где n – количество точек подвеса вверху, m – количество промежуточных точек подвеса, а k – количество их на качалке. Несколько похоже на колесные формулы паровозов, но это чистое совпадение: у паровоза m не может быть равным 0, т.к. обозначает количество движущих осей, а у качелей – запросто.

Некоторые виды подвесов качалок показаны на рис:

Способы подвески качелей

Подвес вида 1-2 с мягкой гибкой качалкой (на рис. нет) называется летучей трапецией. Подвесы видов 1-m-k применяются в качелях на траверсах. Садовые и дачные качели подвешивают чаще всего способами 2-4 (самый простой), 2-2-4 (не дает чрезмерно раскачиваться) и 2ш-4 (тоже сильно не раскачаешься и никаких вихляний).

Особо следует упомянуть подвес 4-4. Он вообще-то не качельный: как на таком раскачиваться? Однако иногда применяется для оригинальных садовых скамеек (слева на рис.):

Скамейка-качели и беседка-качели

Некоторых умиротворяет небольшое беспорядочное покачивание. Но чаще всего способом 4-4 подвешивают беседки-качели, справа там же. Дело вкуса, кое-кому по нраву. Восточные владыки прошлого, да и теперешнего, говорят, в таких просто млеют в обществе своих наложниц.

Цепь, канат или тяги?

Трос крестовой свивки

Подвес качелей на канате проще всего и, если вы умеете вязать некоторые морские узлы (см. далее), не требует дорогого дополнительного крепежа. Но канат, как известно, тянется, а спирального повива никак не ограничивает раскачивание. Поэтому, во-первых, на канатах лучше подвешивать простейшие детские летние качели, поз. 1 на рис. ниже. Во-вторых, канат брать крестовой свивки, см. рис. справа. В нем большое внутреннее трение, из-за чего его не любят такелажники (падает КПД грузоподъемных механизмов), но для качелей как раз того и нужно, чтобы чадо неразумное не устроило себе сальто-мортале. Диаметр капронового крестового троса для качелей – от 24 мм.

Подвесы качелей

Цепной подвес, поз. 2, дорогой, но по совокупности характеристик оптимален во всех отношениях: цепь прочна, ее износ виден сразу, небольшую раскачку почти не тормозит, а чрезмерную вследствие трения в звеньях гасит. Однако из-за последнего обстоятельства самые маленькие в качелях на цепях для взрослых могут серьезно защемить пальчик; для детских качелей цепи берут мелкокалиберные.

Качалку на жестких тягах (поз. 3 и 4) подвешивают, как правило, на подшипниках. Качается она очень плавно, без малейших виляний, и раскачается на ней, как говорится, и комар. Но такие качели без дополнительных мер безопасности опасны: врезаться головой в каменный забор или бордюр на скорости под 60 км/ч – это уже не происшествие, это трагедия. Поэтому свои, на участке, качели на жестких тягах для детей должны, во-первых, снабжаться качалкой с ограждением, как в качелях для малышей, поз. 3. Во-вторых, пускать на них ребенка без присмотра взрослых все равно нельзя.

Качели с ограничителем раскачивания

В дворовых качелях общего пользования на подшипниках обязательно должен быть предусмотрен ограничитель раскачивания – мало ли кто туда залезет и как он умеет раскачиваться? О простой ограничитель из трубы (см. рис.) качалка бьется, что неприятно. В хороших фирменных моделях качелей на жестких тягах подшипниковые подвесы делают со встроенным гидротормозом, действующим по принципу вискомуфты автомобилей с приводом AWD, но стоят такие узлы подвеса дорого.

Иногда еще раскачивание ограничивают, соединяя жесткие тяги качалки с рамой отрезками цепей, поз. 5. Но, вообще говоря, это выход не из лучших: вследствие разных механических характеристик звеньев подвеса даже небольшое и вполне безопасное раскачивание на таких качелях происходит с ощутимыми рывками.



Примечание: есть еще целый класс подвесов люксовых качелей на системах уравновешенных рычагов, пружин, гидроамортизаторов. Понятно, что дорого и самому не сделать.

Узлы подвески

Критические точки подвеса качелей – узлы крепления. На них приходятся очень большие знакопеременные нагрузки, они подвержены истиранию. Небольшой заусенец на трущейся поверхности крепления даст весьма заметные рывки при раскачке. Поэтому к выбору конструкции узлов крепления нужно подходить со всей ответственностью.

Самый дешевый, но и самый плохой вариант – S-образные крюки, поз. 1 на рис. В их поперечинах концентрируются огромные нагрузки, вероятность внезапного разрушения высока, поэтому такое крепление допустимо только для качелей-лавочек, подвешенных не выше 0,5 м и конструкция которых позволяет покачиваться еле-еле.

Узлы подвески качелей

Самое надежное крепление – на хомутах с карабинами, поз. 2. Основная нагрузка приходится в них на верх балки ригеля, что абсолютно безопасно. Нужно только, чтобы карабины были со страховочными зубьями и антифрикционной вставкой: скольжение тяги подвеса в проушине карабина – это уже аварийный режим при чрезмерном раскачивании.

Надежные хомуты все-таки портят вид качелей, поэтому крепления чаще всего делают на рым-болтах, поз. 3. Непременные условия их максимальной надежности – болт должен проходить сквозь ригель, под гайку, независимо от материала ригеля, должна быть подложена стальная шайба не менее 60 мм диаметром и 4 мм толщиной, и гайка должна быть накрепко законтрена. Пружинные шайбы всех видов при раскачивании не препятствуют постепенному самопроизвольному отворачиванию одинарной гайки!

Надежность рым-болта на абсолютна – на шейку рыма (кольца) приходятся большие напряжения. Абсолютно надежны немного более дорогие U-крюки и такелажные скобы, поз. 4. Под ус крюка в ригеле сверлят глухое отверстие и вводят его туда натуго. Не имея возможности хоть чуть-чуть разогнуться, крюк выдержит невероятную нагрузку, т.к. разрушение металла начинается с микронарушений связей между его кристаллитами.

Рым-болт, U-крюк и, в несколько меньшей степени, такелажная скоба заметно ослабляют ригель, т.к. приложенное сверху сосредоточенное усилие стремится надломить его как раз там, где балка ослаблена отверстием, а штырь крепления при раскачке как бы «раздалбывает» его. Шайба ослабляет этот эффект, но не устраняет его полностью. В результате там, где можно было бы обойтись 100х100 мм цельной балкой, приходится ставить 150х50 мм, а в расчете на раскачку в полный мах и все 200х200 мм.

Бросаются в глаза, но идеальны по всем качествам сквозные крепления с накладкой и верхним подвесом, поз. 5 и 6. Сдвиговые усилия от них свободно растекаются в стороны по балке и стремятся не разорвать, а наоборот, сжать отверстие, его как бы и нет; балка теперь становится равноценной цельной. Кроме того, хотя такой подвес на вид 4-4, кинематически он равносилен цепному 2-2-4, но еще лучше и плавнее гасит чрезмерную раскачку. Если подвес с накладками веревочный, то между карабином и огоном (петлей) троса нужно поставить цельное кольцо, поз. 6.

Также кольцами соединяют ветви цепного подвеса 2-2-4. Верхнюю ветвь приваривают к кольцу или припаивают твердым припоем, а нижние скользят по нему свободно, поз. 7. Только тогда цепной подвес 2-2-4 приобретет нужную кинематику.

Веревочные подвесы хороши тем, что позволяют легко регулировать высоту качалки, но, выполненные «по-цепному», требуют довольно большого количества недешевых крепежных, стопорных и регулировочных деталей и узлов, поз. 6,8 и 9. Однако все их, за одним легко доступным для самостоятельного изготовления исключением, можно заменить морскими узлами соответствующего назначения. Надежность морских узлов проверена тысячелетиями морской практики, а их сложность существует только в расхожем представлении.

Знать 200-400 узлов, как боцману парусного флота, или хотя бы 20-40, как теперешнему яхтсмену, для постройки качелей не нужно, за все про все хватит и 7-9, см. рис:

Морские узлы для качелей

А – якорный узел, или рыбацкий штык, для крепления троса к карабину с антифрикционной прокладкой или промежуточному кольцу. В рым можно проводить до 5 шлагов (витков). На ходовой (свободный) конец троса накладывают простую марку и ею же соединяют ходовой конец с натянутым, показано в красной рамке. Крепление держится, пока трос не сгниет или рым не проржавеет. Якорный узел незатягивающийся, развязать его несложно: достаточно снять или разрезать стягивающую концы марку.

Б – коечный узел, тоже незатягивающийся. Подойдет для верхнего подвеса временных, скажем, на выходные, детских качелей.

В – штык с обносом, то же, что и Б, но уже для взрослых.

Г – стопорный узел, или восьмерка. Для нижнего крепления детских качелей через отверстия в доске.

Д, Ж – заделка конца троса репкой и простым дисковым кнопом. То же, что и Г, но для взрослых, и хвосты троса не болтаются. Хотя вообще-то качалку на веревках за низ крепить лучше вообще без узлов, как описано далее.

З – сетный узел, для связывания 2-х веревок накрест в любом месте без разрезания.

И – так вяжется незатяжная петля на цельной веревке. Можно повесить зонтик, сифон с газировкой, приспособить полочку или что-то еще.

Примечание: есть еще простые узлы для связывания 2-х веревок, одинаковых или разных, напр. ткацкий узел. Однако собирать веревочный подвес качелей из кусков настоятельно не рекомендуется.

Юферс для регулировки подвеса качелей

Осталось решить вопрос регулировки качалки на веревках. Для этого нужны 2 обрезка прочной твердой доски от 30 мм (дуб, бук, вяз, орех), из которых делают бегучие, или висячие, канатные стопоры – юферсы, см. рис. справа. Такими штуковинами регулировалось натяжение такелажа старинных парусников, и ничего – океаны переплывали, Америки-Индии открывали. Используются юферсы совместно со способом подвески качалки, описанным ниже.

Качалка и ее крепление

Качалка для взрослых – это, в общем, садовая скамейка без ножек. Выбирают ее себе по вкусу да по спине с пятой точкой. Снизу взрослую качалку подкрепляют парой поперечных брусьев, а в их концы вводят насквозь рым-болты или U-крюки, как на поз. 4 чертежа «классических семейных» качелей в начале. Крепление за любые точки верха, как на поз. 1 рис., крайне ненадежно. Центробежная сила при раскачивании должна сжимать качалку и прижимать ее к опорам, а не растягивать и отрывать от них.

Способы крепления качалок качелей

Дети очень любят качаться на летучих трапециях, поз. 2 на рис. ниже. Сделать такую можно самому из брезента, укрепив концы деревянными планками, вложенными в нашитые снизу карманы и снабдив люверсами. Но ставить люверсы для штор нельзя, слабы. Если нет в распоряжении парусных люверсов, можно нашить их заменители из стального кольца и суровой, как следует провощенной или смоленой нитки, поз. 3.

Детскую качалку из доски с двухточечным подвесом, поз. 3, делать не рекомендуется любыми способами, велика вероятность переворачивания. Если уж делать качалку на 2-х точках, то из бревнышек, как на поз. 4, а качалку из доски подвесить в 4-х точках, пропустив трос в отверстия, поз. 5.

Однако лучший веревочный подвес и для детей, и для взрослых – петлей в пазах, поз. 6. Для взрослых нижние опорные брусья качалки делают шире, с выносом по 100-200 мм. Они не мешают, наоборот, при легком покачивании на них можно класть книгу, ставить банку пива и т.п. А вдруг пойдет поперечная раскачка, они же послужат хорошими отбойниками-амортизаторами. Подвес в пазы абсолютно надежен, элементарно собирается-разбирается. Регулировка высоты промежуточных точек юферсами позволяет в довольно широких пределах менять не только высоту качалки, но и кинематику подвеса.

Качели из шин

Едва ли не самые любимые детьми качели – из покрышек. Причины тут не только психологические или эргономические, качалка из покрышки – прекрасный амортизатор в экстренных случаях, а взрослому мастеру-папе – отличный качельный материал. Негодную шину можно просто подвесить на сук, поз. 1 на рис., из ее обрезка без особых сложностей получается летучая трапеция: наличие в массе прочной резины стального корда позволяет обойтись без люверсов. Цельная покрышка пойдет на качалку-гнездо для коллективных посиделок мелкоты, поз. 3. Когда двое-трое раскачиваются каждый по-своему, траектория качалки-гнезда на подвесе 1-3 или 1-4 заставляет задумчиво чесать затылок и человека, хорошо знающего математику с физикой.

Качели из покрышек

Наконец, из разрезанных и сложенных разными способами покрышек получаются одинарные качалки-кресла не только для детей, но и для взрослых, поз. 4-6. Популярность качелей из покрышек так велика, что некоторые спортивно-игрушечные и специализирующиеся на товарах для детей фирмы выпускают, специально для качелей… квадратные шины, поз. 7! Остается только воскликнуть вслед за автором «Тартарена из Тараскона»: «Слыхал ли кто-либо когда-то о чем-то подобном?»

Курьезы, но по делу

Раз уж речь пошла о забавных качелях, коснемся еще кой-чего из них, но вполне пригодного для употребления по назначению. Напр., качели-гамаки, слева на рис., хотя гамак уже сам по себе лежачие качели. Наверное, есть в покачивании с дополнительными степенями свободы что-то, что владельцам нравится. Во всяком случае, вреда не будет.

Устройство в центре наверняка понравится детям, но поименовать его, не погрешив против русской грамматики, невозможно. Качель, же, не качели. А фото того, что справа, автор выложил с примечанием: самый простой способ утилизации старого автомобиля. Комментарий был по-английски, так что вполне возможно – во многих странах запада доставить машину на свалку или сдать на металлолом стоит многих хлопот. А тут большая инерция тяжелой качалки позволяет, раскачавшись,покачиваться очень долго, навес сам собой получается, да и мягкий диван комфорта не убавит.

Не те, но качели

Напоследок – о качелях, прямых потомках детских качелей-маятника, но вполне взрослых. И не для развлечения, они помогают справиться с артритом, остеохонрозом, радикулитом без дорогостоящего лечения. Отзывы врачей – положительные.

Речь идет о качелях Яловицына, см. рис.

Хотя это уже медицинское оборудование, но по сути те же качели. А главное, качели Яловицына – один из немногих видов медтехники, который можно сделать самому и использовать самостоятельно в домашних условиях. Разумеется, после консультации с врачом и по его назначению.

stroylegko.com

Садовые качели своими руками: 249 фото, чертежи

Садовые качели своими руками

Меню статьи

Представляем вашему вниманию нашу подборку идей садовых качелей для дачи. Ниже вы сможете ознакомиться с пошаговыми фото изготовления разнообразных качелей для дачи из следующих материалов: из метала, из дерева, из поддонов, из паллет, из железа и бревен.

 Так же заканчивается наша статья ОГРОМНОЙ фотогаллерей идей качелей, которую мы собрали со всех просторов интернета. Поэтому обязательно пролистайте статью до конца и посмотрите нашу подборку



Садовые качели своими руками



Вот, например вариант обычных садовых качелей, которые подойдут и детворе и взрослым любителям покачаться  Незатейливая конструкция, которую сможет воплотить в жизнь, даже человек, далекий от плотницкого дела.

Качели на дереве

Делаем классические качели на дереве



А это классический вариант качелей из дощечки, подвешенной на двух тросах на ветке дерева. Самый-самый простой вариант!!! Подсмотрено на сайте wikihow.com

1 фото — нарисован самый безопасный узел. Используем нейлоновую веревку, что бы дерево меньше перетиралось.
2,3 и 4 фото — отпиливаем, шлифуем и сверлим симметричные отверстия.

Пошаговые фото

Советы:

• — Дуб — лучший вариант.
• — Осмотрите ветвь, на которую будете вешать качели на наличие трещин и признаков болезни.
• — Если используете цепи, то рекомендуем их обернуть в пластиковые трубы, для предотвращения попадания в них пальцев.
• — Проверяйте надежность ветви каждую неделю, т.к. использование качели может постепенно разрушать древесину.
• — Перед использованием качели детьми испытайте качели на самом крупном члене семьи.

 Источник фото: wikihow.com



Качели для детей





Если делать детские качели, то можно добавить немного декора, в этом случае боковины сделали в виде машинок. Впрочем, не важно, можно хоть динозавров, главное, чтобы было ярко и весело. Карабины и перекладину тоже желательно подобрать понадежней, дети все-таки. Вряд ли они будут тихо качаться, и любоваться природой.

Детские комнатные качели для годовалого ребёнка



А-образные садовые деревянные качели своими руками. Чертеж. Схема. Пошаговые фото

Очень подробный проект деревянных качелей для сада.

Такие качели будут под силу даже самому неопытному мастеру.
Данные качели крепятся к земле, устанавливаясь в бетонные основания при заливке (см. фото 5). Проект скамейки для этих качелей смотрите на странице ниже.

 Источник фото: www.howtospecialist.com

Делаем скамейку для качелей

Ниже приведены пошаговые фото, чертежи для изготовления деревянной скамейки для садовой качели, которую мы описали выше.
Данная скамья является универсальной и поэтому такую конструкцию можно подвесить не только на а-образных качелях, но и на других видах качелей, например, можно подвесить балке потолка в беседке.

 Источник фото: www.howtospecialist.com

Варианты крепления верхней перекладины качелей

Подробное описание одного такого варианта крепления

Кресло качеля



Если захочется побыть в одиночестве и поразмышлять на природе о чем-то вечном, покачиваясь в уютном кресле, соорудите себе такое кресло-качель. Согласитесь, есть в нем что-то винтажное, а бахрома с кистями настраивает на поэтический лад.



















Качели диван на веранду



Впрочем, зачем лишать себя удовольствия дома. Если у вас большая веранда с крепким перекрытием, можно сделать качели и там, например, в виде подвешенного дивана. Наверно приятно подремать на свежем воздухе на мягких подушках



Чертеж схема качелей с навесом

Что бы увеличить картинку кликните по ней

На иллюстрации подробно изображены все детали для изготовления таких качелей. Есть даже шаблоны для вырезания боковых стоек скамейки. К сожалению, нам не удалось найти изображение более высокого качества, и мы не смогли установить источник картинки.

Источник изображения установить не удалось.









Использовать качели диван можно и в такой беседке парголе. Сегодня они очень модные, хотя и не очень практичные. Если пойдет дождик, подушки придется спасать, но зато это так по европейски. На таком диванчике можно представить, что находишься на берегу Эгейского моря.

 Чертеж скамейки качелей для беседки или крыльца

Такие качели можно повесить в не только в беседке, но и в любом помещении, главное что бы опорная балка была прочной. Ниже на пошаговых фото приведены подробные схемы создания. На одной иллюстрации имеется шаблон для выпиливания боковой стенки от каркаса скамейки.

 Источник фото: www.howtospecialist.com

Как сделать скамью для качелей

Пошаговые фото

Кликните по фото для увеличения

Источник фото: buildeazy.com



Качели с навесом



Но для наших условий лучше делать качели с крышей. Вот такую скамеечку под небольшим накрытием сделать совсем не сложно Просто и со вкусом.



 Качели в стиле пергола

Интересный вариант качелей мы нашли на сайте diynetwork.com. Ниже в галерее вы можете посмотреть пошаговые фото создания не только опор качелей, но и сиденки. Кстати, конструкция очень простая и симпатичная. Особую элегантность создают параллельнее бруски на крыше качелей, придающие конструкциям вид перголы.

 Источник фото: diynetwork.com



 Схема-чертеж качелей перголы своими руками

Посмотрите пошаговые фото постройки качелей пергола. На 3-ем фото изображен способ крепления опорных балок с бетонными основаниями. По причине множества деталей рекомендуется все промежутки между древесиной перголы заполнить специальным наполнителем. Чертеж скамейки смотрите ниже.

 Источник фото: www.howtospecialist.com



Чертеж скамейки для качелей пергола

Здесь вы можете ознакомиться с пошаговыми фото инструкциями по созданию скамейки для перголы модели описанной выше в статье. Это довольно простая конструкция, справиться даже новичок.

 Источник фото: www.howtospecialist.com



Из бревен…





Или такой дачный вариант. Надежная конструкция из бревен с небольшой крышей хорошо впишется в суровый быт российской глубинки.











 Качели из бревен с двойными ножками. Пошаговые фото

 Автор фото утверждает, что эти сказочные качели он сделал на 3 дня!!! Давайте разберем некоторые фото.
1 фото: мы имеем сосновые бревна от 2-3 метра, диаметром 10-15 см.
4 фото: изображен способ крепления. Это резьбовая спица диаметром 10 мм. Скрестив необходимые бревна в нужных местах, мы просверливаем отверстие и, вставив туда спицу, обрезаем её болгаркой. Накручиваем с обеих сторон гайки с шайбами на спицу и стягиваем. Неправда ли просто.
6 фото: мы видим что боковые стойки должны получиться симметричными
7 фото: скрепляем боковые стойки. Для этого кладем на верх бревно и прикручиваем его спицами.
9 фото: для придания прочности конструкции добавляем два наклонных упора.
11 фото: скамья с размерами. Каркас: бруса 5х7, доски — сороковка
Предпоследнее фото — покрашенные качели. На мой взгляд неудачный цвет. Не забудьте при покраске использовать специальные средства для обработки, что бы древесина служила дольше.
Последнее фото: к качелям прикрепили ещё одну скамью для ребенка. Зачёт!!!
Насчет фундамента. То в местах соприкосновения качели с землей заливаем цемент, в которые заодно вставляем металлические основания, к которым мы потом сможем прикрепить наши ножки.

Эти пошаговые фото мы нашли на сайте jawura.com.pl, автор которого является автором ниже приведенных фото.

А вот ещё одна фото конструкция качелей из бревен с навесом

На фото ниже Вы можете рассмотреть все детали креплений. Используются цепи, карабины, анкера. Угол между спинкой и сиденьем скамьи 100 градусов. Все бревна крепим тем же способом, что и в модели выше. Удивляет простота крепления навеса. Автор фото неизвестен





Необычные качели на двоих



Если тянет на что-то креативное, бывают и такие оригинальные качели на двоих. Конструкция, конечно, сложная, но, как говорится, было бы желание. Зато, как маленькая беседка, очень удобно разговаривать с глазу на глаз, слегка покачиваясь.













Чуть незаслуженно не забыли про старые покрышки. Каких только видов качелей из них не делают. А вот до такого кресла не каждый додумается.











Качели из покрышки своими руками. Пошаговые фото

Для создания такой качели нам понадобятся три U-образные болта, один карабин, три цепи и нейлоновый трос. Нейлоновый трос нам нужен, что бы не перетиралась кора дерева от цепи. На фото прекрасно видно как это все крепиться, комментарии излишни.

Источник фото: todayscreativelife.com, автор: Michele



Красивые качели с ковкой



Такие качели в ажурной беседке, конечно, роскошь, но зато как красиво. Правда, не всем по карману.









Металлические качели







А если вашим бюджетом расходы на качели не предусмотрены, то достаточно найти старый деревянный стеллаж и пару крепких цепей. Пожалуйста, бюджетный вариант качелей готовый.





Качели кровать из поддонов (пошаговые фото)

Вот один из самых распространенных вариантов изготовления качелей из паллет, который представлен в интернете почти на каждом сайте. Поэтому и мы не обойдём его стороной. Ниже вы можете посмотреть два фото блока с пошаговыми инструкциями по созданию. А ещё ниже вы можете ознакомиться с фотогалереей готовых качелей. Думаю ничего сложного

Соединяем два поддона брусками

Сверлим отверстия для канатов

Что бы увеличить фото нажмите на них



Источник фото: http://themerrythought.com

 Качели из евро паллет

Просто отпиливаем половину от евро паллет. Заполняем пустые пространства между досками, что бы было удобнее сидеть. Подвязываем полученную скамейку за тросы указанным на фото способом. Качели готовы.











150+ фото песочниц своми руками

novamett.ru

Качели в доме – Вдохновение

Детская забава, доступная взрослым. Качели прямо в вашем доме или квартире!

Принято считать, что качели — детская уличная забава. Но современный дизайн ломает стереотипы: появляется все больше моделей взрослых качелей, предназначенных для дома или квартиры. Их можно условно разделить на классические качели, кресла-качели, диваны и даже кровати, подвешенные к потолку.

Содержание:

Классические качели

Тросы или веревки с перекладиной для сидения и креплением к потолку — вот что из себя представляют обычные качели в домашнем варианте. Их можно сделать как детскими, так и взрослыми: главное убедиться, что конструкция выдерживает нужный вес. В городских условиях качели чаще всего необходимо крепить к бетонному потолку. Сделать это проще всего с помощью анкерных болтов. На даче, где потолок чаще всего деревянный, крепление можно организовать с помощью саморезов или прочно привязать качели к потолочным балкам.

Таким качелям понадобится много места, так что если у вас просторные комнаты с высокими потолками — это идеальный вариант.

Качели в доме: кресла-качели

Уютное кресло, в котором можно раскачиваться — не обязательно классическое дедушкино кресло-качалка. Сейчас популярностью пользуются так называемые «гнезда»: кресло на одного, чаще в форме шара с отверстием для сидения. Такие качели крепятся двумя способами: также как классические качели к потолку, только на одном тросе, а не на двух или четырех; или на специальную подставку, прочно стоящую на полу. Крепление к потолку можно осуществить к штанге, по которой кресло будет передвигаться. Тогда его можно будет держать у стены и выводить в центр комнаты только чтобы покачаться.

Дизайн таких кресел очень разнообразен. Для интерьеров в стиле кантри и природных стилей можно приобрести кресло из ротанга, для современных типа хай-тека и минимализма подойдет прозрачное пластиковое кресло, для этнических стилей изготавливают плетеные из нитей кресла. Производят такие качели и из металла, и из ткани различных расцветок — вы действительно сможете подобрать подходящий вариант к стилю вашего интерьера.

Форма тоже имеет вариации — шар может быть незавершенным, иметь изгибы, тяготеть к квадратности. Есть переходные варианты от классических качелей к креслу — когда вместо перекладины для сидения используется стул или кресло без ножек.

Диваны-качели

Больше всего диваны-качели похожи на дачные качели для сада. Такие же конструкции, только более изящные, можно ставить и дома. Диванчики можно крепить к потолку тросами, что более компактно, или использовать с основанием.

Это могут быть как скамейки со спинкой, так и полноценная мягкая мебель. Старайтесь выбирать наиболее легкое изделие и крепить его к потолку максимально надежно.

Подвесные кровати

Подвесная кровать — это очень романтично! Ее мягкое раскачивание убаюкивает и успокаивает. Для крепления такой кровати нужен очень прочный потолок и надежные тонкие тросы. Крепление можно сделать четырьмя тросами по углам, но лучше подстраховаться еще парой по бокам.

Не смотря на то, что на такой кровати приятно засыпать, ночью вы можете просыпаться от резкого качания. Ведь даже поворот набок приводит кровать в движение.

Если вам очень не хватает дома качелей, то вам наверняка понравится идея для обеденной зоны:

Дайджест Квартблога

Качели в квартире: 15 примеров — Мы решили собрать подборку, которая доказывает, что и взрослые имеют право покататься без осуждающих взглядов детей, ждущих своей очереди.

5 интересных подвесных конструкций для дома — 5 самых интересных предметов мебели, которые можно подвесить к потолку.

Весенняя скандинавская трёшка 88 м² с деревянными качелями — Ничего лишнего: просто белый как основа, деревянные акценты в предметах мебели, черные детали для контраста и немного комнатных растений.

Фотографии: archilovers.com, ideasgn.com, marvelous-homes.com, decorationdigest.com, deltaangelgroup.com, quinncooperstyle.com

качели, декор, мягкая мебель

kvartblog.ru
