Печь-лежанка своими руками: чертежи и порядовка

На сегодняшний день существует огромное количество схем и чертежей, на основании которых можно выложить печь-лежанку. Справиться с поставленной задачей сможет даже новичок. О таких сооружениях пойдёт речь в сегодняшней статье.

Содержание статьи:

Преимущества печи с лежанкой

Можно выделить несколько достоинств, которыми обладает данный агрегат:

  • Небольшие затраты на укладку. Низкая стоимость материалов.
  • Возможность использовать различное топливо помимо обычных дров.
  • С помощью печи-лежанки можно отопить помещение, приготовить пищу. Также сооружение используется в качестве кровати.
  • Большой перерыв между топками. Одной топки хватает на целый день.
  • Положительно влияет на здоровье человека.

Обратите внимание! В процессе укладки нужно следовать правилам, выполнение которых существенно повысит безопасность всей конструкции.

Основные виды

В зависимости от выполняемых целей выделяют несколько печей, которые оборудованы лежанкой. О них пойдёт речь далее.

Печь «Шведка»

Данная модель оборудована специальным щитком, выполняющим роль отопителя. В нём находятся вертикальные и горизонтальные газовые каналы. По этим трубам распространяется дым, который впоследствии нагревает все элементы печи. Благодаря этому обстоятельству удаётся равномерно отопить помещение. В процессе работы повышается КПД, а топливо расходуется медленно.

Дополнительная информация! Шведка имеет маленькие размеры. Поэтому печной механизм можно установить практически в любое помещение. Также радует эффективность работы, которая достигается благодаря дымоотводной системе.

Русская печка

Это сооружение обладает внушительными размерами. Для её установки потребуется много пространства. Правильно установленный механизм отлично справляется с поставленной задачей, сохранять тепло на протяжении нескольких часов. Данная цель достигается благодаря варочной камере, которая расположена в глубине печки. Некоторые модели оборудованы специальными дымовыми заслонками. Эти элементы отлично защищают комнату от распространения дыма.

Важно! Русская печка с лежанкой оборудована дополнительными элементами для приготовления пищи. Для этой цели на неё устанавливают деревянную плиту.

Чугунная печь-камин

Каминопечь с лежанкой регулярно совершенствуется. Эти устройства относятся к механизмам длительного горения, которые прекрасно справляются с выполнением своих функций. Уровень температуры воздуха становится неизменным на протяжении пяти часов после первой закладки.

Печка-камин для дачи оборудована камерой, в которой происходит сжигание топлива. Благодаря герметичным дверцам процесс тления дров протекает более эффективно. При этом углекислый газ, который образуется при горении, не выходит наружу. Дымовые газы направляются в топочную камеру. В итоге протекания всех процессов вырабатывается большое количество тепла.

Обратите внимание! Печь-камин эффективнее, чем другие типы печек с лежанкой. На некоторых моделях установлена варочная панель. С её помощью можно легко приготовить или разогреть еду.

Как сделать печь своими руками

Чтобы сделать печь самостоятельно, необходимо соблюдать определённые правила кладки. О них пойдёт речь далее.

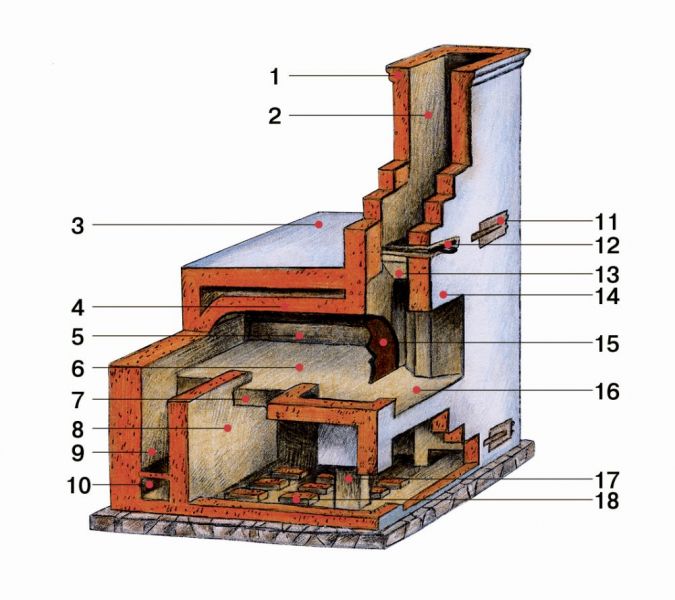

Элементы конструкции

В состав печи входят следующие обязательные компоненты:

  1. Лежанка.
  2. Духовник.
  3. Варочная плита.
  4. Отсек для хранения золы.

Устройство фундамента

Русская печка может весить несколько тонн. Для такого веса необходимо надёжное основание. Причём его площадь должна быть немного больше, чем у печного механизма.

Дополнительная информация! Печка для дома не должна вплотную прилегать к стене. Необходимо выдержать расстояние не менее 15 см.

На этом расстоянии нужно вырыть яму. Впоследствии её дно засыпается щебнем и песком. Затем переходят к трамбовке. Половина глубины заливается бетоном.

Фундамент сохнет один месяц. В течение этого времени приступать к дальнейшим работам не рекомендуется.

После высыхания нужно перейти к гидроизоляции фундамента. Благодаря этому этапу грунтовые воды не смогут проникнуть внутрь печки.

Порядок кладки печи с удобной лежанкой

В процессе кладки механизма зачастую применяется красный кирпич. Он обладает хорошей долговечностью и повышенной износоустойчивостью. Также используют глину.

Чтобы оборудовать механизм лежанкой, необходимо следовать вышеуказанной схеме.

Обратите внимание! Во время укладки русской печи из кирпича с лежанкой понадобится уровень. С помощью данного инструмента можно добиться ровности кладки как в горизонтальном, так и в вертикальном направлении.

Процесс изготовления устройства заключается в выполнении пошаговой инструкции:

  1. Кладётся первый ряд печи. От правильности кладки зависит качество дальнейшей работы.
  2. Установка дверцы поддувала.
  3. Происходит укладка следующего ряда согласно предыдущему принципу.
  4. Начинается укладка топочного отсека. Монтируются каналы, поддувальная заслонка, которая должна перекрываться кирпичом.
  5. Происходит установка дверок для очистных камер.
  6. Монтируется дверь топливника.
  7. Продолжается устройство колпаков и формирование следующего ряда.
  8. Выкладывается защитная стена.
  9. Происходит укладка дымохода. После этого процедуру укладки печи можно считать выполненной.

Важно! Перед самостоятельным возведением печного механизма не помешает проконсультироваться с опытными печниками. Они подскажут основные принципы и методы, которые необходимо соблюдать.

Нюансы при устройстве печи с лежаком

Дымоход рекомендуется изготавливать из силикатного кирпича. Этот материал отлично переносит перепады температур.

Большинство людей украшают печи. Для этой цели подойдёт жаростойкая плитка. Украсить сооружение можно изразцами. Благодаря такому украшению значительно повышается теплоотдача.

Ещё один вариант это покраска механизма специальной краской. Дверцы изделия потребуется смазать герметиком.

Советы пользователей

Перед укладкой печки-лежанки необходимо прислушаться к рекомендациям людей, которые уже эксплуатируют данный агрегат. Среди них выделяют несколько советов:

  • Печь с лежанкой можно использовать в летнее время года, чтобы приготовить пищу. Также на неё необходимо установить специальную задвижку, благодаря которой будет нагреваться только лежак. Остальная конструкция останется в холодном состоянии.
  • Зимой задвижку лучше вообще убрать. Благодаря этому удастся достичь максимального прогрева помещения.
  • Красный или шамотный кирпич, которые были использованы во время укладки, повышают срок службы конструкции. Кирпичная печь быстрее обогревает помещение.
  • Необходимо прочищать зольник хотя бы один раз в месяц.

Таким образом, печь с лежаком это отличный механизм, который при соблюдении правил эксплуатирования прослужит на протяжении долгих лет.

Печь шведка с лежанкой

Альтернативой массивной русской печи станет компактная и стильная печь шведка с лежанкой. Для постройки используйте:

  • глину;
  • красные кирпичи;
  • огнеупорные шамотные кирпичи;
  • дверцу для поддува;
  • топочную дверцу;
  • задвижку;
  • прочистную дверцу;
  • стальную полосу;
  • шамотный мертель;
  • чугунную плиту;
  • решетку для колосника;
  • стальной уголок.

Из сопутствующих инструментов понадобится:

  • ведро;
  • кельма;
  • черпак;
  • молоток;
  • уровень;
  • лопата.

Порядовка

1-2 ряды. Кладка на фундамент с взаимной перевязкой швов.

3 ряд. Закладываются прочистная и поддувальная дверцы.

4 ряд. Выкладывается зольник.

5 ряд. Перекрытие дверцы поддува и прочистной.

6 ряд. Перекрываются газоходы топчана, устанавливается колосниковая решетка, при этом оставляется зазор, который засыпается песком. При нагреве решетка будет расширяться, что приведет к деформации.

7 ряд. Устанавливается дверка топки. Предварительно рамку нужно обмотать 5-ти миллиметровым слоем асбеста.

8 ряд. Завершается кладка топчана, необходимо внимательно осуществлять перевязку швов.

9 ряд. Устанавливается прочистная дверца.

10 ряд. Стесать кирпич для топочной камеры нужно так, чтобы у неё получилась форма воронки.

11 ряд. Пазы по периметру плиты вытесываются с учетом зазора. Устанавливать саму варочную поверхность необходимо на раствор из глины, смешанной с алебастром. При установке используйте уровень.

12 ряд. Перекрываются газоходы, которые проходя через топку и варочную плиту, направляются в отопительный щиток.

13 — 22 ряды. Выкладываются со строгим соблюдением перевязки швов. В последнем ряду устанавливается задвижка для зимнего хода.

23-26 ряды. Выкладывается отопительный щиток.

27 ряд. При использовании раствора из асбеста и глины устанавливается общая задвижка. Для этого в кирпичах необходимо высечь углубление для рамки с расчетом на расширение.

28 ряд. Перекрывается один из двух газоходов, размер второго должен быть 12×18 см.

29 ряд. Необходимо сделать напуск в 5 см по всей площади.

30 ряд. Выкладывается дымовой канал 12×19 см.

31 ряд. Из 5 кирпичей нужно создать дымовой канал площадью 13×26 см. Кирпичи можно слегка стесать для плавного выхода отходящих газов.

31. Возводится дымовая труба.

Строим печь голландку

Если хочется чтобы печь занимала еще меньше места, то стоит обратить внимание на такое устройство, как печь голландка. Это самая компактная и простая в сооружении конструкция, которая может устанавливаться практически в любом интерьере. Здесь мы опишем, как сделать стандартный тип такой конструкции, а лежанка достраивается с учетом изложенных выше рекомендаций, предварительно её нужно учесть в чертеже.

Потребуется:

  • керамический кирпич;
  • огнеупорный кирпич;
  • глина;
  • песок;
  • поддувальная дверца;
  • дверца топки;
  • колосниковая решетка;
  • металлическая проволока;
  • асбест;
  • прочистная дверца;
  • задвижки;

Порядовка

1 ряд. Выкладывается из 12-ти кирпичей. Уровнем необходимо проверить ровность кладки, далее поверхность заливается глиняным раствором. С помощью стальной проволоки устанавливается поддувальная дверца. Для этого вставляем проволоку в коробку и дважды скручиваем. В верхней кромке кирпича делается прорез, в него вставляется проволока, загибается и переплетается с кладкой.

2 ряд. Выкладывается по порядовке.

3 ряд. С третьего ряда для кладки используется огнеупорный кирпич, укладывается колосниковая решетка.

4 ряд. Кирпичи кладутся ребром. Укладывается внутренняя перегородка в дымоходе. Задний кирпич укладывается без раствора (он «вышибной»), чтобы вынимался для прочистки печи.

5 ряд. Укладывается поверх предыдущего, кирпичи кладутся плашмя.

6 ряд. Выкладывается ребром, согласно порядовке.

7 ряд. Все кирпичи, кроме задних, выкладываются плашмя, остальные на ребро.

8 ряд. Перекрывается топочная дверца. Внутри кладка производится огнеупорными кирпичами, их необходимо немного скосить.

9 ряд. Выкладывается со смещением назад. Сверху на него кладется асбестовый картон и чугунная плита, если она будет предусмотрена в конструкции. Между варочной плитой и кирпичом необходимо заполнить стыки асбестом.

10 ряд. Выкладывается начало дымохода.

11 ряд. Устанавливается задвижка, обмотанная асбестом.

12 ряд. Оформляется стык между стальной трубой и дымоходом, который нужно вывести из дома через крышу. Пересечение во всех местах нужно обложить теплоизоляцией. Высота может находиться не более чем на 50см над самой высокой точкой крыши.

Отделка печи выполняется на своё усмотрение — для голландки характерно использование изразцов. Печь можно также побелить или выкрасить в соответствующий интерьеру цвет. Можно не использовать отделку, кирпичная печь тоже красиво смотрится.

Печи из кирпича с лежанкой: чертежи, материалы

Среди широкого ассортимента отопительных систем именно проекты печки с лежанкой в последнее время достигли пика популярности среди заказов у печников. Кроме того, что устройство считается полноценной альтернативой стандартных видов отопления. На нем готовятся обеды, а лежанка представляет собой тот элемент интерьера, что идеально подходит для отдыха, где приятно расслабиться холодными осенними вечерами. Закладка своими руками — процесс определенно трудоемкий и затратный, потребуется изучение не одной сложной схемы и достаточные навыки в строительстве.

Преимущества печей из кирпича с лежанкой

Отопительно варочная печь с лежанкой закладывается в соответствии с разными проектами, каждый из которых отличается набором положительных преимуществ перед конкурентами. Принимая во внимание технические свойства устройств, выделяют общие плюсы использования:

  • Здоровье. Учеными доказано, что, кроме расслабления и чувства комфорта, печь шведка благотворно сказывается на работе опорно-двигательного аппарата и кровеносной системе человека.
  • Приготовление блюд. Если кладка русской печи предусматривает вариант включения в устройство плиты, то на ней можно и готовить. Каждое блюдо отличается непередаваемым вкусом, которые газовые или электрические печи с духовкой воссоздать не в состоянии.
  • Сушка белья. Немаловажным моментом является возможность просушить белье после холодного проливного дождя или после обычной стирки. Не каждая усадьба оборудована сушилками, поэтому если установить специальные крючки, то процесс сушки будет налажен.
  • Элемент в интерьере. Груба с лежанкой — особенность в домашнем оформлении, которую могут позволить не многие люди.
Вернуться к оглавлению

Как сделать своими руками?

Общие рекомендации

Шведка с лежанкой для дома обеспечит жильцов дома приятным теплом в любое время года, для этого следует помнить о некоторых важных моментах:

Топку нужно закладывать с использованием глиняного раствора.
  • Заслонки. Не забывать про использование заслонок в независимости от режима работы печи. Все необходимое для этого элемента печной системы должно быть правильно установлено на этапе закладки.
  • Кладка топочной части печи выполняется с использованием глинистого раствора, цементный не подходит.
  • Дверки конструкции монтируются на проволоку, которую также важно правильно закрепить на начальных этапах работы.
  • На высоте примерно в 90 см от полов устанавливаются колпаки, которые длительный промежуток времени поддерживают температуру горизонтальной поверхности печки.
  • Для возведения печи лежанки своими руками важно использовать лучший огнеупорный кирпич.
Вернуться к оглавлению

Материалы и инструменты

Отопительная печь с лежанкой включает использование такое сырье и предметы инвентаря:

Среди строительных материалов нужно не забыть приобрести чугунную плитку.
  • кирпич керамический полнотелый обязательно без сколов и малейших трещин;
  • раствор: включает цемент, песок, глину и другие материалы;
  • огнеупорный кирпич;
  • листы гидроизоляции для фундамента;
  • чугунная плитка на 2 конфорки;
  • сталь разных видов;
  • дверца для топки и поддувала;
  • колосниковые решетки;
  • задвижки желательно с отверстием;
  • бак из стали для нагрева воды.
Вернуться к оглавлению

Этапы работы

Чертежи и схема

До того как приступить к какому-либо этапу работу, необходимо разобраться с устройством строительного плана. Без четкого осознания того, что делается и в какой последовательности даже к закупке материалов прибегать бесполезно. Кирпичная печь с лежанкой и плитой отличается множеством аналогов и модификаций, которые, в свою очередь, построены по четким схемам и чертежам. Важно понять процесс кладки, так как правильная порядовка играет важную роль в процессе работы.

Упустив один момент, можно получить в итоге устройство, функционирующее не должным образом или нефункционирующее вообще.

Вернуться к оглавлению
Фундамент
Насколько постройка будет устойчивой, зависит от прочности фундамента.

Порядовка печи с лежанкой играет важную роль, но не основную. Далеко не последнее место в списке по важности занимает оформленный по всем требованиям фундамент. На нем базируется вся постройка, и оттого насколько правильно заложена основа, зависит устойчивость печи в будущем. Как только застройщики определяют тип конструкции и расположение печки в пространстве, самое время вырыть котлован, который должен быть на 100 мм больше основной постройки.

Глубина и структурная составляющая зависят всецело от типа почвы и характера внутренних вод. На дно ямы принято засыпать щебень (в качестве альтернативы используется также битый кирпич), после чего добавляется песок и тщательно утрамбовывается. Весь периметр ямы окружают деревянным каркасом, который не позволит бетону вытекать за границы. После необходимо приготовить цементный раствор и залить яму. В конце работы устанавливают армирующую сетку, обкладывают гидроизоляцией и ждут полного высыхания конструкции.

Вернуться к оглавлению
Укладка кирпича

Печь-камин с лежаком укладывается в соответствии со схемой. В сети достаточное количество материала с различными вариантами порядовок. Окончательную версию подбирает застройщик на основании пожеланий заказчика и характеристиками помещения. Каждый этап подробного излагается в схемах, поэтому если был опыт работы с укладкой кирпичных конструкций, сложить отопительную систему и лежак не будет сложным делом. Каждый новый этап порядовки контролируется и измеряется строительным уровнем для исключения ситуаций с отклонением конструкции.

Вернуться к оглавлению
Дымоход в системе

Грубка из кирпича не обходится без формирования трубы, которая бы отводила газы и обеспечивала нормальную тягу. Установка дымохода представляет собой процесс повышенной сложности, в сравнении с закладкой базовой печи, так как закладка и установка трубы предусматривает опасную работу на высоте, где не каждый человек решается вести строительный процесс. Правильно заложенный дымоход — гарант безопасного отведения газов из топочной камеры, исключение риска угорания и появления неприятного запаха в помещение. Дымоход рекомендуется делать без лишних ответлений, высотой от 5-ти метров в независимости от выбора материала. При этом несколько раз за год важно очищать дымовой проход от сажи, так как это влияет на эффективность работы печной системы в целом.

Печи отопительно варочные с лежанкой.

Согреет и накормит: русская печь с лежанкой и плитой. Инструкция по строительству и фото готовых устройств. Видео: печь “Шведка” с лежанкой Поднятие арки рекомендуется начать на 15-м ряду.
  • ряды 17-й, 18-й. Между ними прокладывается вязальная металлическая проволока. На этих рядах свод сужается;
  • ряды с 19-го по 21-й. Завершается работа над лежанкой;
  • ряд 22-й. На этом уровне начинается подъем хайла. На этом этапе печная кладка очень сложная и ответственная;
  • ряды с 23-го по 31-й. Формируется трубный канал. В нужных местах размещаются поддувала и задвижки.

Подводя итоги, отметим доступность кладки печей с лежанкой и готовочной панелью. Осуществить задуманное своими руками возможно, хотя и потребует высокой концентрации внимания, обстоятельности и многократных уточнений в расчетах. Непременно заручитесь поддержкой опытного специалиста — если не практическими действиями, то хотя бы полезными советами с его стороны.

На сегодняшний день существует огромное количество схем и чертежей, на основании которых можно выложить печь-лежанку. Справиться с поставленной задачей сможет даже новичок. О таких сооружениях пойдёт речь в сегодняшней статье.

Читайте в статье

Преимущества печи с лежанкой

Можно выделить несколько достоинств, которыми обладает данный агрегат:

  • Небольшие затраты на укладку. Низкая стоимость материалов.
  • Возможность использовать различное топливо помимо обычных дров.
  • С помощью печи-лежанки можно отопить помещение, приготовить пищу. Также сооружение используется в качестве кровати.
  • Большой перерыв между топками. Одной топки хватает на целый день.
  • Положительно влияет на здоровье человека.

Обратите внимание! В процессе укладки нужно следовать правилам, выполнение которых существенно повысит безопасность всей конструкции.

Основные виды

В зависимости от выполняемых целей выделяют несколько печей, которые оборудованы лежанкой. О них пойдёт речь далее.

Печь «Шведка»

Данная модель оборудована специальным щитком, выполняющим роль отопителя. В нём находятся вертикальные и горизонтальные газовые каналы. По этим трубам распространяется дым, который впоследствии нагревает все элементы печи. Благодаря этому обстоятельству удаётся равномерно отопить помещение. В процессе работы повышается КПД, а топливо расходуется медленно.

Дополнительная информация!

Шведка имеет маленькие размеры. Поэтому печной механизм можно установить практически в любое помещение. Также радует эффективность работы, которая достигается благодаря дымоотводной системе.

Русская печка

Это сооружение обладает внушительными размерами. Для её установки потребуется много пространства. Правильно установленный механизм отлично справляется с поставленной задачей, сохранять тепло на протяжении нескольких часов. Данная цель достигается благодаря варочной камере, которая расположена в глубине печки. Некоторые модели оборудованы специальными дымовыми заслонками. Эти элементы отлично защищают комнату от распространения дыма.

Важно! Русская печка с лежанкой оборудована дополнительными элементами для приготовления пищи.

Для этой цели на неё устанавливают деревянную плиту.

Чугунная печь-камин

Каминопечь с лежанкой регулярно совершенствуется. Эти устройства относятся к механизмам длительного горения, которые прекрасно справляются с выполнением своих функций. Уровень температуры воздуха становится неизменным на протяжении пяти часов после первой закладки.

Печка-камин для дачи оборудована камерой, в которой происходит сжигание топлива. Благодаря герметичным дверцам процесс тления дров протекает более эффективно. При этом углекислый газ, который образуется при горении, не выходит наружу. Дымовые газы направляются в топочную камеру. В итоге протекания всех процессов вырабатывается большое количество тепла.

Обратите внимание! Печь-камин эффективнее, чем другие типы печек с лежанкой. На некоторых моделях установлена варочная панель. С её помощью можно легко приготовить или разогреть еду.

Как сделать печь своими руками

Чтобы сделать печь самостоятельно, необходимо соблюдать определённые правила кладки. О них пойдёт речь далее.

Элементы конструкции

В состав печи входят следующие обязательные компоненты:

  1. Лежанка.
  2. Духовник.
  3. Варочная плита.
  4. Отсек для хранения золы.

Устройство фундамента

Русская печка может весить несколько тонн. Для такого веса необходимо надёжное основание. Причём его площадь должна быть немного больше, чем у печного механизма.

Дополнительная информация! Печка для дома не должна вплотную прилегать к стене. Необходимо выдержать расстояние не менее 15 см.

На этом расстоянии нужно вырыть яму. Впоследствии её дно засыпается щебнем и песком. Затем переходят к трамбовке. Половина глубины заливается бетоном.

Фундамент сохнет один месяц. В течение этого времени приступать к дальнейшим работам не рекомендуется.

После высыхания нужно перейти к гидроизоляции фундамента. Благодаря этому этапу грунтовые воды не смогут проникнуть внутрь печки.

Порядок кладки печи с удобной лежанкой

В процессе кладки механизма зачастую применяется красный кирпич. Он обладает хорошей долговечностью и повышенной износоустойчивостью. Также используют глину.

Чтобы оборудовать механизм лежанкой, необходимо следовать вышеуказанной схеме.

Обратите внимание! Во время укладки русской печи из кирпича с лежанкой понадобится уровень. С помощью данного инструмента можно добиться ровности кладки как в горизонтальном, так и в вертикальном направлении.

Процесс изготовления устройства заключается в выполнении пошаговой инструкции:

  1. Кладётся первый ряд печи. От правильности кладки зависит качество дальнейшей работы.
  2. Установка дверцы поддувала.
  3. Происходит укладка следующего ряда согласно предыдущему принципу.
  4. Начинается укладка топочного отсека. Монтируются каналы, поддувальная заслонка, которая должна перекрываться кирпичом.
  5. Происходит установка дверок для очистных камер.
  6. Монтируется дверь топливника.
  7. Продолжается устройство колпаков и формирование следующего ряда.
  8. Выкладывается защитная стена.
  9. Происходит укладка дымохода. После этого процедуру укладки печи можно считать выполненной.

Важно! Перед самостоятельным возведением печного механизма не помешает проконсультироваться с опытными печниками. Они подскажут основные принципы и методы, которые необходимо соблюдать.

Нюансы при устройстве печи с лежаком

Большинство людей украшают печи. Для этой цели подойдёт жаростойкая плитка. Украсить сооружение можно изразцами. Благодаря такому украшению значительно повышается теплоотдача.

Ещё один вариант это покраска механизма специальной краской. Дверцы изделия потребуется смазать герметиком.

Перед укладкой печки-лежанки необходимо прислушаться к рекомендациям людей, которые уже эксплуатируют данный агрегат. Среди них выделяют несколько советов:

  • Печь с лежанкой можно использовать в летнее время года, чтобы приготовить пищу. Также на неё необходимо установить специальную задвижку, благодаря которой будет нагреваться только лежак. Остальная конструкция останется в холодном состоянии.
  • Зимой задвижку лучше вообще убрать. Благодаря этому удастся достичь максимального прогрева помещения.
  • Красный или шамотный кирпич, которые были использованы во время укладки, повышают срок службы конструкции. Кирпичная печь быстрее обогревает помещение.
  • Необходимо прочищать зольник хотя бы один раз в месяц.

Таким образом, печь с лежаком это отличный механизм, который при соблюдении правил эксплуатирования прослужит на протяжении долгих лет.

На Руси печь была главным предметом в доме, ее использовали не только для обогрева и приготовления пищи, но и для сна. Сегодня избалованные цивилизацией люди добровольно возвращаются к истокам – печь с лежанкой можно встретить и в охотничьих избушках, и в дачных домиках, и в капитальных постройках для постоянного проживания. Такая конструкция не только удобна, но и более эффективна – она намного дольше сохраняет тепло после протапливания.

Порядовые схемы печей с лежанками

Современные печники изучили секреты далеких предков и внесли в классические схемы полезные изменения, увеличивающие КПД и помогающие экономно расходовать топливо. Выбирать есть из чего: простые печи с лежанкой, отопительно-варочные устройства, комбинированные модели с лежанкой и камином. Лежанку можно использовать не только для отдыха, она отлично подходит для сушки грибов и ягод, также может служить сушилкой для обуви и одежды.

Русская печь с лежанкой – неумирающая классика

Печь с камином – максимум комфорта

В интерьер современных домов лучше всего вписывается печь-камин с лежанкой, наполняющая комнату не только теплом, но и великолепным зрелищем живого пламени. Благодаря увеличенной площади нагрева, существенно повышается теплоэффективность камина. Все чаще предпочтение отдают закрытым топкам длительного горения – это повышает безопасность печного оборудования, облегчает эксплуатацию и помогает экономно расходовать топливо.

Современная печь-камин с топчаном

Усовершенствованная печь с камином и лежанкой работает в летнем и зимнем режимах. Регулировку движения газов осуществляют при помощи задвижек. В летнем режиме открывают 7, 6 и 9 задвижки, при этом горячие газы выходят в дымовую трубу, а массив печи не нагревается.

Общая схема печи с камином и лежанкой

Зимой печь полностью прогревается при открытой 7 задвижке. Для прогрева лежанки и варочной камеры открывают заслонки 7 и 9. Камин работает при открытой 5 задвижке. Для подготовки топки к выпечке сначала открывают 7 и 9 заслонки, после выгорания топлива их закрывают, очищают топливник от золы, ставят хлеб в духовку и задвигают 11 заслонку.

Для строительства каминной печи с лежанкой своими руками необходимо приобрести 3000 штук шамотного кирпича, около 1000 кг глины, 2000 кг карьерного песка и 300 кг мертеля.

Первые ряды укладывают в перевязку

3 и 4 ряды, установка дверки

Правила кладки 9 и 10 рядов

Последующий этап кладки, установка заслонок

Крепление стального листа

Шведка с топчаном – вариант для небольшого домика

Отопительно-варочная печь “Шведка” популярна у поклонников печного отопления благодаря компактности и простоте кладки. Современные мастера дополнили излюбленную модель загородных жителей удобной лежанкой. Эту функциональную конструкцию рекомендуется устанавливать между кухней-столовой и спальней. Она легко справляется с отоплением помещения площадью 25 квадратных метров.

В летнем режиме во время топки печи открывают обе дымовые задвижки, а зимой закрывают вторую (маркировка на схеме «2»), благодаря чему горячие газы устремляются по длинному дымоходу, нагревая основание очага и место для отдыха. Размер основания: 114,8*76,5 см, габариты топчана: 178,5*63,8 см. Построить эту печь-лежанку своими руками, используя приведенную ниже порядовку, сможет печник, имеющий начальные навыки кладки печного оборудования.

Для сооружения этой конструкции требуется 900 штук красного кирпича и 200 штук шамотного. Также будут нужны дверцы (поддувальная, топочная, прочистная), колосниковая решетка, варочная плита, стальной уголок.

Пояснения к схеме:

  • 1 — главная дымовая задвижка;
  • 2 — задвижка для летнего использования;
  • 3 -потолочная противопожарная разделка;
  • 4 — варочная плита из чугуна;
  • 6 — топочная дверца;
  • 7 — поддувальная дверца;
  • 8 — прочистные дверцы;
  • 9 — стальные уголки и полоски;
  • 10 — ниша для варки;
  • 11 — печурки;
  • 12 — глухая камера;
  • 13 — колпаки;
  • 14 — горизонтальные дымоходы для зимы;
  • 15 — вертикальные дымоходы варочного режима;
  • 16 — вентиляционное отверстие;
  • 17 — вход разогретых газов в вертикальные дымоходы для зимнего режима;
  • 18 — вход газов в дымовую трубу;
  • 19 — входное отверстие;
  • 20 — байпас;
  • 21 — температурные щели.

Вид и схема кладки шведки с лежанкой

Схема строительства печи

Порядок работы с 6 по 11 ряд

Отопительно-варочная печь с местом для лежания

Эта отопительная печь с лежанкой, плитой и духовкой идеально подойдет для дачного домика или небольшого загородного жилища с постоянным проживанием. В предложенной модели высота топчана ненамного превышает высоту стандартной кровати, поэтому забраться на нее не составит труда даже ребенку. При желании конструкцию можно установить между двумя смежными помещениями – одной стороной в спальню или комнату отдыха, а той частью, где находится варочная плита, – на кухню.

Схема печи с духовкой, плитой и лежанкой

Порядок кладки отопительно-варочной печи с лежанкой

Кладка 7-12 рядов

Масса печи-лежанки составляет от 3 до 8 тонн, поэтому перед ее постройкой следует позаботиться о прочном и надежном фундаменте. Это должна быть армированная бетонная плита большей площади, чем основание печи. Фундамент заливают так, чтобы между ним и фундаментом дома оставался зазор не менее 5 см. Глубина ямы должна составлять 80-95 см.

Дно ямы засыпают слоем песка толщиной 10 см и утрамбовывают песчаную подушку при помощи воды. Далее следует слой щебня, который также требует трамбовки. Армирующий каркас делают из вертикальных стоек и двух уровней горизонтального армирования. Арматуру крепят проволокой. Бетон заливают так, чтобы уровень фундамента оказался немного ниже уровня финишного напольного покрытия.

После застывания плиты настилают два слоя рубероида (для гидроизоляции) и кладут два ряда кирпича – первый насухо, а второй с раствором. На подготовленном основании можно строить печь с лежанкой своими руками, согласно выбранной схеме.

Строительство капитального кирпичного очага – сложный процесс, требующий обширных знаний и соблюдения ряда важных правил. Отсутствие опыта в печном деле – первый повод обратиться к специалисту. Профессиональные печники быстро справятся с непростой работой, гарантируя качество, долговечность и безопасность конструкции.

Видео: печь “Шведка” с лежанкой

Классическая кирпичная печь с лежанкой является привычным предметом быта для многих еще с детства. Сейчас это не столько необходимость, сколько роскошь. Большие кирпичные печи встречаются в просторных загородных домах, дачах, усадьбах, коттеджах и несут в дом тепло, уют, красоту и здоровый микроклимат. А печь с лежаком — это еще и место для отдыха.

Печь с лежанкой непременно понравится вашим детям

Продолжая традиции

Традиционная печь с лежанкой из кирпича — это сложный отопительный прибор с элементом для отдыха или использования в хозяйстве — лежаком.


Такая современная печь разнообразит ваш интерьер

Польза лежанки:

  1. Отдых и согревание . После прогулок на холодном воздухе зимой такая теплая «кровать» деликатно восстановит температуру тела, устранит озноб, предотвратит простудные заболевания.
  2. Здоровье . Тепло, исходящее от кирпичей, расслабляет мышцы, благотворно действует на опорно-двигательный аппарат, успокаивает нервную систему. Релаксирующее действие невозможно переоценить. Еще предки использовали очаг с лежанкой в оздоровительных целях. На ней лечили все известные болезни — от простуд до радикулита.
  3. Сушение ягод, трав, грибов . Лежак обеспечивает медленную отдачу тепла, благодаря чему припасы теряют влагу постепенно, сохраняя максимум полезных свойств.
  4. Повышение КПД . Дополнительный конструктивный элемент в виде лежака нагревается от печи и медленно отдает помещению дополнительное тепло.

Классическая конструкция

Топливная камера (топка) — основной элемент традиционной кирпичной печи. Она соединяется с системой внутренних каналов и дымоходом, через который наружу выходят горячие газы и дым. Часто ставят готовые чугунные топки с глухой дверью или каминные с панорамными стеклами. Это имеет смысл, так как сокращает срок и трудозатраты на выкладку очага, существенно продлевает срок службы, увеличивает КПД и улучшает внешний вид готовой конструкции.


Русская печь с лежанкой из кирпича

Поддувало — оно находится под топкой и отделено решеткой. В него ссыпается зола и пепел. Из названия понятно, что через этот отсек в очаг попадает воздух, обеспечивая тягу.

Духовка и варочная панель, каминные камеры — дополнительные элементы разных форм, размеров и материалов. Может присутствовать бак для воды и прочие полезные для хозяйства дополнения, не нарушающие функциональности печки.

Очистительные каналы с окошками предназначены для того, чтобы удалять из дымохода сажу и копоть. Если этого не делать, то проходы со временем забьются совсем, и печка не будет работать.

Дымоходные каналы соединяют топку с трубой и пронизывают все тело печи. Имеют сложную конфигурацию и длину в зависимости от модели агрегата. Воздух и газы, двигающиеся по каналам, отдают свое тепло кирпичу, а тот обогревает помещение. В русской печи дымоходный канал всего один.

В этом видео вы узнаете как сделать печь из кирпича с лежанкой:

Тело печи — это все остальное, что выложено из кирпича. Лежанка — это тоже часть тела печки.

Расположение лежанки зависит от традиций и выбора хозяина. Самый удобный вариант — на уровне колен взрослого человека или чуть выше. На такую конструкцию легко забираться детям .

В старину лежаки устраивали прямо под потолком, возле трубы. Такая локализация сохраняет максимум тепла, но без лестницы туда не забраться. Были и варианты в несколько ярусов — для детей и взрослых.

Различается в таких печах и расположение топок. Камера может быть только одна (под основной конструкцией) или две — основная и под лежанкой.

Что касается расположения в доме, то логичнее всего установить отопительную конструкцию между кухней и гостиной. Это позволит обогревать сразу два помещения.

Кирпичную печь с лежанкой вполне по силам сложить самому, если соблюдать советы опытных каменщиков и делать все строго по схеме. Чертежи печи-лежанки своими руками называют порядовкой.

Фундамент и дымоход

Кирпичная печь может весить несколько тонн, и деревянный пол в доме ее просто не выдержит, поэтому для печки с лежанкой потребуется соорудить отдельную, независимую от дома основу. Между фундаментами дома и печки оставляют зазор в несколько миллиметров. Глубина фундамента — 85-100 см. Раствор заливается на подушку из щебня и гравия на высоту чуть выше пола. После высыхания основу покрывают изоляцией и без раствора выкладывают первый ряд. Второй ряд уже кладут с раствором. Далее — по схеме.

Перед началом работ необходимо определиться с расположением будущей трубы, подготовить место вхождения в конструкцию перекрытий и потолка.

Как сделать дровяную печь с лежанкой:

Термозащита обеспечит безопасную эксплуатацию печи. Для этого используют современные теплоизоляционные материалы, например, базальтовые плиты. Толщину выбирают максимальную — чем больше, тем лучше.

Материалы и чертежи

Для печей применяют красный кирпич и белый. Красный бывает полнотелым или пустотелым (с полыми каналами). Белый кирпич (огнеупорный) также называют шамотным.

Чем выше марка кирпича, тем он плотнее, а значит, лучше выглядит лицевая сторона. Внутреннюю поверхность топочной камеры выкладывают шамотным кирпичом. Это значительно увеличивает срок службы изделия. Облицовку печей и каминов делают полнотелым кирпичом высокой марки. Форма облицовочного кирпича может быть прямоугольной или фигурной. Из фигурного выкладывают углы печки и декоративные элементы.


Для получения хорошего результата необходимо заложить крепкое основание

Печку с лежанкой своими руками можно сделать самостоятельно. Профессиональные каменщики и печники ловко разбираются в чертежах и схемах кирпичной кладки. Неопытному же строителю непросто разобраться в порядовке русской печи с лежанкой, поэтому следует выбрать простой вариант с понятной схемой и комментариями к каждому ряду.

Для нормального функционирования печи необходимо, чтобы каждый кирпич лежал на своем месте в соответствии со схемой. Во время работы порядовку следует все время держать рядом и сверять каждый ряд.

Подробнее о внутреннем устройстве печи с лежанкой:

1.
2.
3.
4.

На сегодняшний день создано большое количество печей, имеющих самые разные функции и особенности. Но на фоне банных, отопительных или варочных печей выделяется особый вид – печь с лежанкой. Такая печь у большинства людей прочно ассоциируется с древнерусским жизненным укладом. Печь лежанка своими руками строят для обогрева дома и комфортного отдыха в тепле.

Полезные свойства печей с лежанкой

Печь, оборудованная лежанкой, считается очень полезной для здоровья. Неспроста раньше их использовали как пассивный метод лечения самых разнообразных болезней. Основными лекарствами в ту пору были отвары и бани, но закреплять успех должна была именно теплая печка. Проспав несколько ночей подряд на такой печи, можно было избавиться от простуды или боли в суставах, и даже серьезные заболевания зачастую отступали, не сумев побороть спасительное тепло. Печка с лежанкой и сейчас пользуется спросом, особенно среди владельцев загородных домов.

Современная отопительная печь с лежанкой

Если у кого-то в те времена была отопительно-варочная печь с лежанкой, то ее хозяин пользовался большим почетом среди людей. Это естественно, ведь такая печь значительно упрощала выполнение ежедневных бытовых работ и обеспечивала дом теплом, создавая тем самым максимально комфортные условия проживания.

На сегодняшний день существует масса вариаций печей-лежанок. Появление высоких технологий и сложных бытовых приборов в каждом доме привело к тому, что люди смогли переложить свои заботы на них и наконец-то заняться своим здоровьем. Печка с лежанкой помогает заботиться о здоровье, принося много пользы своему владельцу. Полезные свойства такой печи обусловлены тем, что кирпич, из которого она изготавливается, очень хорошо накапливает тепло, а потом равномерно и долго его возвращает.

Аналогов печам-лежанкам практически нет, а существующие устройства слишком дороги и высокотехнологичны, и управлять ими могут только квалифицированные специалисты.

Печка с лежанкой своими руками

Возведение печи с лежанкой своими руками – это довольно простой процесс, который потребует минимума знаний и опыта выполнения строительных работ. К тому же, удовольствие, которое может доставить такая конструкция, напрочь перекрывает любые работы, связанные с постройкой печи.

Начать постройку печки стоит с подготовки инструментов и материалов. Их номенклатура давно известна и ничем не отличается от средств, необходимых для постройки обычной кирпичной печки, поэтому здесь не будет освещаться вопрос выбора глины или устройства фундамента. При желании можно обратиться к предыдущим статьям, где описаны данные процедуры. На фото схематически изображен алгоритм подбора инструментов и материалов.

Самое важное, что может сделать строитель при возведении печки – изучить схему-порядовку и постоянно держать ее под рукой, чтобы выполнить все работы в соответствии с инструкцией. Квалифицированные печники умеют моментально разбираться в порядовке, а зачастую держат наиболее распространенные схемы в голове, но новичкам в этом деле придется гораздо труднее, поскольку появится необходимость сверять каждый шаг с инструкцией.

Чтобы понять, как выполняется возведение печки, запомнить название всех ее элементов и порядок проведения работ, стоит обратить внимание на алгоритм, который будет описан ниже. Кроме того, при необходимости можно посмотреть на фото, где детально и наглядно изображен порядок постройки печи-лежанки.

В качестве исходных данных принимаем тот факт, что фундамент уже готов, слой гидроизоляции уложен, а все стройматериалы и инструменты в наличии.

Тогда можно приступать непосредственно к постройке печи:
  1. Сначала выкладываются шанцы – кирпичные стенки, которые занимают два параллельных ряда основания печки. Укладывать их нужно, соблюдая небольшой интервал. Желательно использовать уровень для создания ровной кладки. Это продлит затраты времени, но окупится в дальнейшем.
  2. Второй ряд тоже занимают шанцы. Очень важно соблюдать правильную кирпичную перевязку. При установке зольника необходимо соблюдать правила его установки.
  3. При закладке третьего ряда можно устанавливать дверцу поддувала. Необходимо выдержать небольшой зазор между самой дверцей и кладкой, чтобы предотвратить разрушение печки при нагреве металла.
  4. Четвертый ряд идентичен третьему. Перевязка швов должна соблюдаться на всех рядах. На этом этапе верхняя часть дверцы сравнивается с уровнем кирпича.
  5. Кирпичи пятого ряда накрывают короб дверцы поддувала. Этот пункт предусматривает установку дверец для прочистки. Начинается прокладка горизонтальных каналов и формирование топливного отдела. Кроме того, на этом же этапе устанавливается футеровка.
  6. Шестой ряд выполняется так же, как и пятый. Футеровка еще не закончена, поэтому работы по ее установке следует продолжить. На шестом ряду будет уложена решетка колосника.


  7. При закладке седьмого ряда перекрываются дверцы для прочистки. Футеровка продолжается. Осуществляется кладка глухих, вертикальных каналов. Также монтируется дверца топки.
  8. Восьмой ряд идентичен предыдущему, но не полностью: на этом этапе начинается формирование опускного и подъемного каналов.
  9. Кладка девятого ряда в точности повторяет кладку восьмого. Читайте также: » «.
  10. При кладке десятого ряда верхняя часть дверцы топки сравнивается с уровнем кирпича. Теперь можно начинать устройство хайла (переход между топкой и дымоотводом) и подсосного канала.
  11. Закладка одиннадцатого ряда позволит завершить перекрытие дверцы топочной камеры. При создании этого ряда нужно обязательно создать четыре канала для подсоса. Первый канал должен создавать проход между топкой и подъемным каналом, а еще два канала должны разделять глухие камеры. В этом ряду формируется хайло топливника, поэтому последний канал будет соединять хайло с глухим боковым каналом.
  12. Формирование хайла и создание футеровки продолжается. Подсосные каналы в этом ряду полностью перекрываются. Устройство глухих каналов завершено. Сужающаяся футеровка создает купол. Ее устройство на данном этапе близится к завершению, а печь можно перекрывать.
  13. Тринадцатый ряд кладки перекрывает колпаки и топливник, причем перекрывать последний будут кирпичи, завершающие устройство футеровки.
  14. При укладке четырнадцатого ряда важно соблюдать те же правила, что и для всех предыдущих. Перекрытие еще не завершено. К этому пункту можно отнести и начало создания «песочного» ограждения.
  15. В пятнадцатом ряду продолжается создание вертикального выходного канала и кладка бортика. Это ограждение в дальнейшем может стать местом для засыпки очищенного и просеянного песка, который при нагревании оказывает невероятное целебное воздействие. Песок засыпается при желании, но печь стоит подготовить к этому заранее.
  16. С шестнадцатого по двадцатый ряда устанавливается вертикальный дымоотвод и защитная перегородка. Все кирпичи должны быть выставлены по уровню и очень точно перевязаны.
  17. При закладке двадцать первого ряда на выходной канал встраивается печная задвижка.
  18. Кладка двадцать второго ряда является завершающей. На этом этапе перекрывается задвижка выходного канала и полностью формируется защитная перегородка.
  19. С двадцать третьего ряда устанавливается печной дымоход. Данный аспект возведения печи был рассмотрен ранее, поэтому в подробном описании нет необходимости. Чтобы понять, как выглядит готовая конструкция, можно посмотреть на фото.

Печь лежанка — уют и комфорт

Такая печь, построенная своими руками, будет не только греть всех жильцов дома, но и поможет поправить здоровье, если такая необходимость возникнет (прочитайте также: » «). Представленная модель печи является одной из наиболее простых, и ее кладка не потребует особых усилий. Конечно, вместо этой схемы можно использовать другие, но постройка сложной конструкции должна осуществляться опытным печником, а для новичков такой вариант неприемлем. Та же печь-шведка с лежанкой обошлась бы гораздо дороже, а строить ее пришлось бы дольше, поскольку ее конструкция предусматривает наличие духового шкафа и варочной плиты (подробнее: » «).

Представленная печь по своим характеристикам очень напоминает настоящие древнерусские печи (прочитайте: » «). Благоприятное воздействие печи с лежанкой на человеческий организм неоспоримо: сон или отдых на такой печи позволяют привести пошатнувшееся здоровье в порядок. К тому же, полученное от теплой печки удовольствие будет поднимать настроение, особенно зимой, когда тепло особенно необходимо. Отопительная печь с лежанкой должна стать неотъемлемым элементом любого дома, потому что только настоящий огонь может полностью прогреть холодное помещение. Читайте также: » .

Готовые печи лежанки своими руками показаны на видео:

Русская печь сделать самому своими руками — пошаговая инструкция, устройство, чертежи и рекомендации

Стоит начать с того, что существует три основных вида печей, которые отличаются размером. Первый типовой размер — 178 х 124 см, второй — 213 х 147 см и третий — 231 х 160 см. Естественно, что приведенных габаритов можно делать отступления. На сегодняшний день средними размерами для печи являются 213 см в длину, 142 см в ширину и 180 см в высоту. Их вполне достаточно для того, чтобы обогреть помещение в 30 м², а также готовить пищу.

Традиционный вариант

Чтобы ответить на вопрос, как сделать русскую печь своими рукам,сначала нужно определиться с тем, какой именно вид печи нужно построить. Существует традиционный вариант. Состоит он из следующих частей:

  1. Для сушки, а также хранения дров используется подпечье.
  2. Для хранения посуды имеется небольшая выемка, которая называется холодной печуркой.
  3. Также имеется шесток — небольшое пространство перед горнилом, в котором устанавливается горшок.
  4. Следующий элемент — под. Так именуют пол варочной камеры. Отличается он тем, что имеет небольшой уклон к устью. Делается это для того, чтобы было проще двигать тяжелую посуду.
  5. Варочная камера или горнило. Это место, где готовят еду и куда кладут дрова. Свод данной камеры также характеризуется небольшим уклоном под потолком спереди. По этой причине там не смогут накапливаться горячие газы, которые будут прогревать печь, а также лежанку, находящуюся наверху.
  6. Еще один элемент — перетрубье. Данная камера находится над шестком, а после нее следует дымоход.
  7. Вьюшка. Так называют дверцу, которая используется для полного перекрытия дымохода.
  8. Последний элемент — это лежанка. Горизонтальная поверхность, которая располагается сзади дымохода, предназначена для отдыха.

Современная конструкция

На сегодняшний день наиболее распространенным вариантом является русская печь из кирпича. Своими руками такой вариант также можно сделать. Он считается усовершенствованным вариантом традиционной конструкции. Отличие заключается в подтопочной части, благодаря чему отапливать помещение становится комфортнее. Кроме того, в ней удобнее готовить еду в летнее время, так как обогревать дом не надо, а печь используется как обычная варочная плита.

Подбор места для кладки

Прежде чем приступить к возведению русской печи с плитой и лежанкой своими руками, необходимо правильно выбрать место для ее устройства. Это очень важный момент. К примеру, если здание построено из дерева, то расстояние между стенками печи и стенками дома должно быть не менее чем 200 мм. Однако и этого будет недостаточно. Необходимо обезопасить стены, прикрепив к ним негорючий материал. Чаще всего в качестве такого сырья используются асбестовые плиты.

Если, к примеру, для установки русской печи своими руками выбирается место между двумя помещениями, то проем в деревянной стене нужно обложить кирпичной кладкой. Толщина ее должна быть также не менее 200 мм. Дополнительной защитой будет прокладка тех же асбестовых плит между деревом и кирпичом.

Необходимые инструменты

Стоит отметить, что для кладки русской печи своими руками используются одни и те же инструменты, вне зависимости от того, какой тип конструкции будет выбран:

  • Обязательно понадобится мастерок или кельма. Используются они для того, чтобы наносить кладочный раствор на кирпичи. Кроме того, они применяются для очистки швов от излишков смеси, если такие будут появляться.
  • Второй нужный инструмент представляет собой комбинацию из молотка и кирки. Молоток-кирка будет использоваться не только для раскалывания, но и для обтесывания кирпичей в процессе работы. Так как, скорее всего, придется придавать материалу нужную форму в зависимости от обстоятельств.
  • В том случае, если не планируется декоративная отделка печи плиткой, то понадобится такой инструмент, как расшивка. Он используется, чтобы создавать ровные горизонтальные и вертикальные швы.
  • Шнур-причалка. Применяется для того, чтобы контролировать ровность кладки кирпича. Однако вместо этого можно использовать более современное изобретение — строительный уровень.
  • При кладке русской печи своими руками, порядовка также является обязательным элементом. Она поможет сохранить вертикальность кладки, а также с ее помощью можно следить за толщиной горизонтального шва.
  • Необходим и отвес, который также используется для сохранения вертикальности стен. Основной плюс инструмента в том, что он быстро устанавливается в нужном месте.
  • После кладки фундамента для печи обязательно понадобится один раз использовать правило, чтобы выровнять, уложенный раствор.
  • Лопата, а также резервуар, в котором будет замешиваться смесь.
  • Хорошим дополнением станет мерная планка. Используется она для измерения ширины шва.

Материалы для строительства

Возведение русской печи с плитой своими руками потребует определенного количества материалов. Тут важно отметить, что объем требуемого сырья будет напрямую зависеть от модели печи, а также от ее размеров. Помимо того, что понадобится много материала для кладки стен и внутренних отделов печи, потребуется много ингредиентов и для обустройства фундамента. Он необходим потому, что сама по себе конструкция будет очень массивной. Рекомендуется не экономить деньги на строительных материалах, чтобы печь могла эффективно выполнять свои функции и при этом достойно выглядела.

Чертеж и фундамент

Для строительства русской печи своими руками, чертежи являются довольно важной частью. Конечно, можно обойтись и без них, но тогда велик шанс ошибиться во время проведения работ, поэтому лучше их все же составить.

Первый же шаг практической части — это обустройство фундамента для конструкции. Здесь сразу стоит сказать о том, что для обустройства хорошей основы придется рыть котлован на том месте, где планируется возводить постройку.

Работы с фундаментом

Для обустройства русской печи с лежанкой своими руками, необходимо заливать основу по следующим правилам:

  1. Размер ямы должен быть больше, чем периметр будущей печи примерно на 120-150 мм в каждую из сторон. Глубина ямы будет зависеть от того, насколько плотный грунт, однако приблизительно этот параметр всегда составляет от 500 до 700 мм.
  2. Когда котлован готов, его дно засыпается песчаной подушкой, поливается водой и утрамбовывается. Процедура повторяется до тех пор, пока толщина слоя не достигнет 200 мм после трамбовки.
  3. После этого укладывается слой щебня или же битого камня. Его толщина — от 100 до 150 мм. Так как этот материал не сможет самостоятельно создать ровную подушку, его нужно посыпать сверху песком, полить водой и снова утрамбовать, чтобы получилась ровная поверхность.
  4. Далее на эти слои укладывается два листа рубероида, на который монтируется опалубка. Чтобы избежать утечки раствора сквозь щели в деревянном коробе, его стенки можно обтянуть полиэтиленовой пленкой.
  5. Смесь готовится из одной части цемента, трех частей песка и пяти частей щебня. Количество воды наливается ровно столько, чтобы получилась однородная полужидкая консистенция.
  6. Первый слой раствора, который заливается, называется грубым и состоит он из гравия и цемента. Толщина слоя должна быть от 200 до 220 мм. Чтобы избежать появления пузырьков воздуха, смесь несколько раз протыкают штыковой лопатой.
  7. Когда смесь начнет схватываться, в нее нужно установить несколько стальных прутьев таким образом, чтобы они были выше, чем грубый слой фундамента на 50-70 мм.
  8. После этого можно заливать следующий слой смеси. Его толщина должна быть 100-150 мм, а когда он схватится, то на него сверху укладывают армирующую сетку. На сетку выливается раствор до тех пор, пока он не достигнет края опалубки. Чтобы выровнять фундамент используется правило.
  9. Когда бетон полностью высохнет и наберет нужную прочность, на него укладывается еще один слой рубероида.

Что нужно знать о растворе для кладки

Для того чтобы успешно возвести русскую печь своими руками, необходимо уметь готовить правильный раствор. Основные требования к материалу — это эластичность. Также он должен быть достаточно тонким и не трескающимся при высыхании, а кроме того, отлично герметизирующим все швы.

Изготовление смеси самостоятельно

На сегодняшний день можно приобрести уже готовый раствор для кладки, однако, как утверждают специалисты, лучше все же готовить его самому.

Основная сложность данного процесса заключается в том, что непросто подобрать глину. Для хорошего раствора лучше всего выбирать ее жирные сорта. Такая глина придаст раствору необходимую эластичность. Чтобы изготовить качественный раствор для русской печи своими руками, необходимо много времени.

  • Первое, что нужно сделать, — это очистить купленную глину от мусора, а также от инородных включений. После этого материал замачивается в воде на сутки.
  • Потом небольшие порции глины смешиваются с разным количеством песка. Из этой смеси делаются лепешки толщиной 1 см. Их оставляют сохнуть на два или три дня, записав перед этим, какие пропорции были введены.
  • По истечению этого срока лепешки проверяются. В качестве успешной считается та, на которой появилось меньше всего трещин.

Кладка конструкции

Один из самых ответственных этапов при строительстве русской печи своими руками — кладка кирпича. Описываемая конструкция должна быть, прежде всего, полностью безопасна для жильцов дома, а значит, использовать некачественные кирпичи с трещинами или сколами нельзя. Толщина всех швов составляет от 5 до 8 мм. Кроме того, используется разная кладка. Некоторые отделы должны быть изготовлены в один кирпич (длина сырья), в полкирпича (ширина) и в четверть кирпича (толщина).

Чтобы добиться максимальной функциональности от строения, необходимо сразу же удалять лишний раствор со стен не только снаружи, но и изнутри. Чертежи и порядовка русской печи своими руками должны учитывать толщину кладки внешних и внутренних стен. Снаружи можно использовать как полкирпича, так и целый, внутри же — только полкирпича. Однако чем толще будет стенка, тем дольше будет проходить нагревание конструкции. По этой причине кладка в полкирпича считается оптимальной для любых стен.

Начало кладки поэтапно

Первый ряд является наиболее важным, так как он задает ровность, направление и обеспечивает аккуратность всей печи. Поэтому он должен быть идеальным. Чтобы не ошибиться при кладке даже насухо, рекомендуется начертить на фундаменте места для каждого кирпича при помощи линейки, уголка и мела.

Начиная со второго ряда, выкладываются не только стенки печи, но и место для зольника, и каналы для прочистки.

На третьем ряду нужно озаботиться установкой двух дверей. Одна для поддувальной камеры, другая для прочистной. Крепления дверей происходит за счет проволоки, которую приматывают к ушкам, а концы самой проволоки укладываются в швы. Пока эти детали еще не полностью вмурованы в кладку, их нужно подпереть с обеих сторон.

Порядовка кладки печи

  • Четвертый ряд полностью перекрывает все входы в каналы сверху. Этот слой будет потолком подового канала.
  • В пятом ряду необходимо установить колосниковую решетку для большого топливника, а также без раствора сделать внутреннюю кладку топки.
  • В шестом ряду необходимо выделить место для установки водогрейного бака.
  • В седьмом ряду нужно поместить колосниковую решетку для малого топливника, а также дверцу для большой топки.
  • В восьмом и девятом — закрепить дверцу для малой топочной камеры.
  • В десятом следует начать выкладывать дно горнила, а также объединить между собой большую и малую топочную камеры. На этом же ряду перекрывается и водогрейный резервуар.
  • В одиннадцатом ряду, на краю кладки между двумя топками монтируется металлический уголок 50 х 50 мм. Он будет основой для установки плиты.
  • В двенадцатом ряду оформляется передняя и боковые стенки варочной камеры.
  • На 13-м ряду работа продолжается, как на 12-м.
  • 14-й ряд — это место для формирования входа в дымоход.
  • На 15-м ряду кладка должна сужаться и перекрывать варочную камеру.
  • На 16-м необходимо скрепить боковые стенки металлическими полосами со стопорами.
  • На 17-м продолжается кладка дымохода и осуществляется еще несколько операций: сужение свода, монтаж металлической стяжки.
  • В 18-м ряду в задней части горнила монтируется шаблон.
  • В 19-м ряду нужно укрепить стальной полосой ту стенку, которая является входом в варочную камеру.
  • В 20-м, после того как были возведены стенки выше свода на один ряд, пространство над варочной камерой засыпается песком.
  • 21 ряд — это перекрытие песка кирпичной кладкой.
  • 22 ряд — сужение перетрубья и монтаж металлического элемента с круглым отверстием.
  • 23 ряд продолжает 22 и здесь же монтируется дверь для чистки дымохода.
  • В 24-м ряду устанавливается задвижка для регулировки тяги.
  • 25 и 26 ряды — это перекрытие пространства над задвижкой.
  • С 27 по 29 ряд кладка перетрубья объединяется с дымоходом.

Как сделать скамейку для дровяной печи

Всем привет. Я Майкл, также известный как Mr. House Of Joyful Noise.
Я рад представить свой первый проект в блоге! Я научу вас делать деревянную лежанку.

 Я буду работать над этим проектом по частям и вести блог по ходу дела. Я сделаю все возможное, чтобы объяснить, что я сделал, а также какие фотографии мы сделали, но если вы обнаружите, что у вас все еще есть вопросы, вы можете сообщить мне об этом в комментариях к этому посту, и я постараюсь ответить как можно лучше. Я могу.Так что проверьте комментарии на наличие ответов, если вы оставите мне вопрос.

На днях моя невеста упомянула, что ей надоел наш табуретчик перед дровяной печкой. Она хочет что-то большее, домашнее, и мне пришлось согласиться.

Я спросил ее, что она хотела бы иметь, и она описала тип скамейки, которую она хотела бы. В этот момент я кое-что набросал, как я всегда делаю, когда начинаю проект, просто чтобы иметь представление, в каком направлении я иду.

Я придумал высоту, на которой было бы удобно сидеть и загружать печь дровами, разводить огонь или чистить печь и т. д. Моя невеста хотела, чтобы она была достаточно широкой, чтобы вместе могли сидеть 2 человека. ♥♥  Я также хотел, чтобы скамья была удобной ширины, чтобы скамья устойчиво стояла на полу. Я чувствовал, что у меня есть достаточно хороший план на бумаге, чтобы начать проект.

Я отправился на поиски металлолома в доме.В итоге я использовал две 6-футовые части 2″x10″, оставшиеся от стропил нашей солнечной комнаты.

Мне нужна была столешница шириной 14 дюймов и длиной 36 дюймов. Поэтому я разорвал один из 2×10 до 7 дюймов в ширину.

После того, как я разорвал его по размеру, пришло время обрезать его до 36 дюймов в длину. У меня осталось 2 готовых куска размером 7″x36″.

Пришло время приступить к ногам. Я знал, что мне нужно 4 куска шириной 8 дюймов и высотой 15 дюймов.(Два куска 8″x15″ на ногу.) Таким образом, я вернулся к настольной пиле, чтобы разрезать мой второй 2×10 до 8 дюймов в ширину.

Разорвав его до ширины 8 дюймов, я вырезал 4 куска длиной 15 дюймов. Это будут ноги. Затем я набросал рисунок на одну из ножек. Я измерил сбоку до 2,5 дюймов и вниз от верхних 5 дюймов и отметил это карандашом. Затем от нижней части этого куска с той же стороны я отмерил 5 дюймов и отметил это. Затем я нарисовал угол, соединяющий эти 2 точки.

Я вырезал по этому шаблону, а затем повторил это еще 3 раза с оставшимися 3 частями. Это дало мне 4 одинаковых детали, чтобы построить 2 ножки для скамейки.

Я также хотел вырезать арку из нижней части ноги. Поэтому я измерил 2 дюйма вверх по стороне и отметил это. Затем я отмерил 3 дюйма вдоль дна и отметил его. Я взял банку с краской объемом один галлон, установил ее на кусок так, чтобы банка касалась обеих этих отметок, и проследил кривую.Я вырезал их электролобзиком. (Не обращайте внимания на большую дугу карандаша. Я просто прикидывал, какой высоты хочу.)

Готовая половинка ноги.

Соединив вместе 2 вырезанных детали, вы получите представление о том, как будет выглядеть готовая ножка.

Теперь, чтобы соединить эти 2 детали вместе, я вырезал поддерживающую деталь для внутренней части каждой ножки. Они имеют ширину 9¼ и высоту 12 дюймов.Чтобы немного украсить эти детали, я вырезал 2 угла по 45 градусов снизу и сделал 45-градусный скос по всему периметру, кроме верха.

Этот элемент будет располагаться по центру ширины и заподлицо с верхней частью ножек.

Во второй части этого проекта мы закончим резку и подготовимся к сборке этой скамейки. Позже, в части III, мы загрунтуем, покрасим и доведем скамейку до потертого вида и покажем вам, как она выглядит перед дровяной печкой.

Есть над чем подумать:  В соответствии с общей конструкцией этой скамейки размеры можно изменить, чтобы построить скамейку для самых разных целей. Например, вы можете построить скамейку для своей террасы, своего сада, стенную скамью для дома или скамейку для ваших детей, чтобы они могли сидеть в своей игровой комнате.

Проекты, о которых я собираюсь вести блог, — это все, что я делаю в любом случае, для нашего собственного дома или нужд. Так как они появляются в жизни, я постараюсь поделиться таким образом здесь, в нашем блоге.Я думаю, вы обнаружите, что мои проекты часто грубы и просты. Поскольку по профессии я не плотник, инструментов для работы у меня немного. Но я делаю хорошо. Я надеюсь, что эти проекты послужат отправной точкой для проектов, которыми вы, возможно, захотите заняться, или каким-то образом вдохновят мужчин в вашей семье.

Пожалуйста, не стесняйтесь оставлять мне любые предложения или отзывы об этих сообщениях проекта. Я новичок в ведении блога и объясняю шаг за шагом. Я просто делаю это. Поэтому, если я могу что-то сделать, чтобы прояснить для вас ситуацию, пожалуйста, дайте мне знать, и я сделаю все возможное.Между тем, я надеюсь, вам понравилась первая часть моего первого блог-проекта!!
Нажмите здесь >>>> для Часть II

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Стальные скамьи для печей — Stovax & Gazco

Главная » Продукция » Аксессуары для каминов, печей и очагов » Стальные скамейки для печей

Скамья высотой 250 или 350 мм с ножками шириной 60 мм и прочной стальной конструкцией позволяет не только подобрать скамейку в соответствии с имеющимся пространством, но и удовлетворить индивидуальные требования к стилю.Например, приборы можно расположить по центру скамейки или сместить в одну сторону. Стальные скамейки, выполненные в прочном матовом черном цвете, могут стать идеальным дополнением или создать яркий контраст в зависимости от выбора цвета вашей печи.

Код продукта Продукт Ш (мм) В (мм) D (мм)
RVACLB45BHT Скамья 45 низкая † 450 250 420
РВАКБ45БХТ Скамья 45 высокая † 450 350 420
RVACLB100BHT Скамья 100 низкая 1000 250 420
RVACB100BHT Скамья 100 высотой 1000 350 420
RVACLB120BHT Скамья 120 низкая 1200 250 420
RVACB120BHT Скамья 120 высотой 1200 350 420
RVACLB140BHT Скамья 140 низкая 1400 250 420
РВАКБ140БХТ Скамья 140 высотой 1400 350 420
RVACLB180BHT Скамья 180 низкая 1800 250 465
РВАКБ180БХТ Скамья 180 высокая 1800 350 465
RVACLB120BHT-DP Низкая скамья 120 (глубина 500 мм) 1200 250 500
RVACB120BHT-DP Скамья высотой 120 (глубина 500 мм) 1200 350 500
РВАКЛБ140БХТ-ДП Низкая скамья 140 (глубина 500 мм) 1400 250 500
РВАКБ140БХТ-ДП Скамья высотой 140 (глубина 500 мм) 1400 350 500
RVACLB180BHT-DP Низкая скамья 180 (глубина 500 мм) 1800 250 500
РВАКБ180БХТ-ДП Скамья высотой 180 (глубина 500 мм) 1800 350 500

† Подходит для Vogue Small, Small T, Midi и Midi T

Кухонная печь с лежанкой своими руками.Классическая русская печь с лежанкой

В мире существует множество печей, разделенных по форме исполнения, внешней отделке, используемому топливу и назначению. На страницах нашего ресурса мы рассмотрели различные варианты печей для бани, теплиц, отопления дома, приготовления пищи.

Но по-прежнему популярна русская печь, это уникальная конструкция, которая не только обеспечивает обогрев дома или дачи, но и дает место для отдыха. Ведь исконно русская печь – это отопительная печь с лежанкой.

На печке ночью — болячки прочь!

Кирпичная печь с лежанкой – это не только удобно, но и полезно. Наши предки большую часть времени проводили в поле или ухаживая за скотом, иногда на ветру и в сырости. Отсюда нередки заболевания суставов, ревматизм и радикулит.

Конечно, в те времена эти заболевания было принято лечить в основном народными средствами: различными отварами и компрессами. Русская баня тоже очень помогла. Однако топили баню не чаще одного раза в неделю из-за невозможности их постоянной эксплуатации: топка бани — процесс, требующий времени.

Но печь с лежанкой, в отличие от бани, всегда была центром дома. С их помощью можно было одновременно согревать избу и лечить больные суставы.

Современные теплые кровати

Отопительная печь с лежанкой в ​​те времена считалась поистине царской. Неудивительно, ведь это позволяло одновременно решать множество вопросов в домашнем хозяйстве. Сегодня можно встретить даже каминную печь с лежанкой.

Сейчас, когда высокие технологии внедряются в нашу жизнь повсеместно, многие уже не мыслит ее без компьютеров, телефонов, холодильников и телевизоров, но русская печь не утратила своей актуальности.

Все дело в том, что кирпичная кладка хорошо аккумулирует тепло, а потом равномерно отдает его длительное время. Можно с уверенностью сказать, что русская печь превосходит по этому показателю любую современную конструкцию.

Если есть агрегаты, способные оказывать такое благотворное влияние на организм человека, как это делает русская печь, то скорее всего они безумно дорогие и обслуживать их могут только специально обученные профессионалы. Кроме того, очень гармонично будет смотреться русская печь в интерьере дома или дачи.

Сомнения прочь — строим лежанку

Соорудить печь с лежанкой своими руками вполне под силу любому. Мы со своей стороны постараемся помочь вам построить эту печь своими руками.

С чего начать строительство?

Если строится русская печь своими руками, то работу следует начинать с планирования и подготовки инструментов и материалов.

Подробно останавливаться на этом вопросе не будем, так как мы неоднократно писали на своих страницах о выборе кирпича для печи, выборе и подготовке песка и глины, приготовлении раствора, строительстве фундамента и гидроизоляции.Сосредоточимся на главном.

Внимательно изучаем заказ

Чтобы сложить русскую печь для дома, дачи или бани, требуется заказ. Если размеры печи стандартные, то используется стандартный порядок. Если печь строится для помещения, размеры которого не позволяют разместить стандартную печь, необходим специально разработанный заказ.


Для опытного специалиста не составит труда разобрать по порядку .Но мы неоднократно акцентировали ваше внимание на том, что на страницах нашего ресурса мы стараемся максимально упростить и понятно изложить информацию.

сайт — надежный справочник

Чтобы новичок не заблудился в дебрях чертежей и сложных терминов, постараемся проиллюстрировать, как должна производиться кладка, продублировав каждый номер дополнительным чертежом, что позволит любой новичку разобраться в тонкостях каналов, дымоходов и заслонок и сложить русскую печь своими руками.

Шанцы: начало кладки

Строится русская печь своими руками, впрочем, как и любая другая кирпичная печь, начиная с 1-го ряда.


  • 1-й ряд. Шансы раскладываются. Первый ряд очень ответственный, кладка кирпича выполняется с контролем строительным уровнем.

Траншеи представляют собой кирпичные стены, выложенные параллельно в два ряда в основании печи. Их строительство осуществляется с небольшим интервалом.

Если кирпичная кладка своими руками – ваш первый опыт, то кладите каждый кирпичик с контролем строительным уровнем. Конечно, это займет гораздо больше времени, но русская печь получится неплохой.



  • 2-й ряд. Укладка траншей продолжается. Внимательно следите за перевязкой кирпича.

Зольник: соблюдаем правила установки дверок



  • В 3 ряду устанавливается дверца поддувала.Обратите внимание, что металл расширяется при нагревании. На наших страницах мы описали правила установки печных дверок с асбестовой обмоткой.




Если пожар, то нужна подкладка

  • В 5 ряду дверка поддувала внахлест. Установлены три дверцы для уборки. Начинается укладка горизонтальных каналов. В этом ряду начинается формирование топки. Поэтому устраивают вагонку. На рисунке наглядно показано, как начинать облицовку, она выделена отдельным цветом.



  • 6-й ряд повторяет пятый. Продолжаем оформлять подкладку. Уровень кладки сравнивают с верхом прочистных дверей. На этот ряд укладывается решетка. Снова внимательно следите за перевязкой кирпичей.

CAPS — это то, что делает печь теплую печь на скамейке





  • Мы продолжаем прокладывать в 10 ряд.Уровень кладки сравнивают с верхом дверцы топочной камеры. Обшивка продолжается. Каналы практически полностью сформированы.

Устраиваем хайло и всасывающие каналы


  • В 11 ряду дверца камеры сгорания полностью закрыта. Обратите внимание, что в этом ряду расположены четыре всасывающих канала. 1-й канал устроен от камеры сгорания к подъемному каналу, два канала устроены между глухими камерами.
  • Так как в этом ряду начинает формироваться верх топливной камеры, то устраивают один канал от высокого в боковой, глухой канал.

Хайло — переход от камеры сгорания к дымовому каналу.



  • В 12 ряду продолжаем укладку облицовки и формируем град топливной камеры. В этом ряду перекрываются четыре всасывающих канала. Глухие каналы полностью сформированы. Обратите внимание, что облицовка начинает сужаться, образуя купол.

Закрыть топку и завершить футеровку




  • В 14 ряду продолжаем укладку пола. Здесь главное соблюдать перевязку и выдерживать вертикальность углов и горизонтальность формируемой поверхности.

Устраиваем «песочный» забор



  • В 15 ряду продолжает формироваться выходной вертикальный канал и выкладывается своеобразный бортик.В дальнейшем сюда можно будет засыпать чистый промытый песок.
  • Подогретый песок – отличный помощник при болях в суставах и ишиасе. Можно не засыпать, все зависит от вашего желания. В любом случае, в дальнейшем, если у вас будет такое желание, печь будет к этому готова.

Дымовой канал и защитная перегородка

печь готовая

Начиная с 23-го ряда, дымоход печи выкладывается непосредственно. Мы не будем акцентировать свое внимание на этом вопросе, так как на нашем ресурсе достаточно подробно описано, как построить дымоход своими руками для различных печей, работающих на разном топливе.

Не «шведка» и не «голландка», а русская кушетка

Мы рассмотрели вопрос, как строится русская печь своими руками не только для обогрева дома, но и для здоровья.

Мы постарались подобрать самый несложный вариант кладки, который проще всего сделать своими руками. Для тех, кто хочет погреться на печке и не имеет большого опыта в печном деле, этот вариант наиболее приемлем.

.

Например, печь шведка с лежанкой немного сложнее по своей конструкции, так как потребует обустройства в ней варочной поверхности или духовки.Построенная нами печь ближе по назначению и конструкции, но с истинно русским дополнением.

При желании можно построить русскую печь с печкой, размеры и соответственно порядовка этой конструкции несколько иная. Русская печь с топкой для многих случаев является наиболее рациональным и современным вариантом классической печи. От обычной печи ее отличает наличие варочного пода, то есть это русская печь с печкой и лежанкой. Печка в таком исполнении меньше, так как лавка на ней намного скромнее по площади

Но даже такая лежанка, можете поверить нам на слово, не раз доставит вам удовольствие холодными зимними ночами, так что стоит потратить время на его создание.

Здоровья вам и вашим близким!

Такая печь имеет будущее и может быть востребована на дачном участке. Дело в том, что любителей «погреть кости» на лежанке много, а строить русскую печь из-за буржуйки довольно дорого, так как русская печь слишком велика и имеет низкий КПД. Да и желающих использовать ее в качестве плиты для приготовления пищи сейчас не так много (многие даже рассматривают печку «шведка» лишь как резервную — если вдруг отключат электричество или не подведут газ).Кроме того, на теплой скамейке можно не только спать и греться, но и сушить овощи, зелень и другие дары леса и сада.

Размеры печи

Размеры кушетки 178,5х63,8 см. Площадь отапливаемого помещения до 35 м1
Общий вид печи показан на рис. 2.

Расположение печи

Удобнее всего разместить печь в проеме перегородки между комнатой и кухней.

Описание конструкции печи

Печь обеспечивает летний и зимний режимы топки. Схема движения дымовых газов показана на разрезах топки (рис. 3). При летней топке оба вентиля открыты и дымовые газы из топки, проходя под печью и нагревая ее, идут прямо в трубу. Для топки лежанки (зимнее использование) необходимо закрыть задвижку 2. Горячие дымовые газы на выходе их града 19. изменив свое направление, устремятся по горизонтальным дымоходам зимней печи 14.расположен в основании печи. Отдав тепло основанию печи и лежанке, дымовые газы через окно 17 попадают в вертикальные дымоходы 15, а затем через окно 18 в дымоход.

Стены топки и ближние к ней части дымовых труб футерованы или облицованы шамотным кирпичом.

Длина дымоходов в печи увеличена по сравнению с обычной шведкой за счет горизонтальных проходов лавки, поэтому здесь не установлена ​​печь, что излишне увеличивает теплоотдачу, а дымоходы не сделаны в нише над варочная камера.

Духовка имеет небольшую двухконфорочную плиту размером 31х63 см.

Дымоходы кушетки представляют собой два последовательных колпака, разделенных перегородками на четыре части. Они перекрыты тремя рядами кладки.

Кладка печи

В открытии 8-го. 9-й и 10-й ряды устанавливают топочную дверку – самую неустойчивую часть печи. От постоянных открываний и закрываний она расшатывается и в итоге выпадает из проема. Крепление ее проволокой или хомутами ненадежно и недолговечно, из-за чего дверку часто приходится перекреплять, демонтируя кирпичную кладку топки.

Прием крепления топочной дверцы. Для этого из кровельного железа или нержавеющей стали вырезают две пластины длиной 500-550 мм и шириной 50-55 мм. Края плит 120-150 мм часто протыкают гвоздем. Одна пластина крепится двумя болтами 06 мм снизу двери, другая сверху, а края замуровываются кирпичной кладкой. Закрепленная таким образом дверь будет служить долго и надежно, что проверено на практике.

От колосников до варочной поверхности устраивают топку.Глубина топки от дверцы до задней стенки 43 см. Ширина 51см. Слишком глубокая и широкая топка приводит к неоправданно большому расходу дров, преждевременному износу печи и снижению ее КПД. Высота топки от колосника до печки 42 см. В текущей топке дрова горят слабо, температура не поднимается до значений, необходимых для полного сгорания топлива. Вершина пламени, в которой должна гореть сажа, упирается в конфорку и температура в ней падает.Из-за этого происходит неполное сгорание топлива, снижается КПД топки, увеличиваются отложения сажи в дымоходах.
Расстояние между варочной панелью и топочной дверкой – два ряда кирпичной кладки. При меньшем расстоянии кирпичи над топочной дверкой преждевременно расшатываются, а их замена — чрезвычайно трудоемкая работа.

На 12 ряду установлена ​​чугунная варочная поверхность. Это самая нагретая металлическая часть в печи. Поэтому температурные зазоры между ним и кирпичной кладкой оставляют не менее 10 мм.

Чтобы установить варочную панель ровно и надежно, сначала выложите 12-й ряд без раствора. Ставят пластину на место и обводят ее по контуру. Сняв плиту, на кирпичах болгаркой вырезают четвертинки и укладывают ряд уже на раствор. Печка ставится на густой раствор вчетверо, затем резиновой киянкой простукивается по уровню до рабочего положения. Пластина размещена таким образом, чтобы в случае выхода из строя ее можно было снять и поставить другую.
Установка варочной панели заканчивается установкой наиболее сложных деталей печи. Дальнейшая укладка не представляет особых трудностей. Соблюдая порядок, легко выполнить всю кладку печи.

Отделка кладки и сушка печи

После окончания кладки печь перед эксплуатацией необходимо просушить. Печь сушат в два приема: сначала естественной сушкой в ​​течение одной-двух недель при открытых дымовых заслонках, дверцах топки и поддувала и при открытых дверях дома.(В сырую холодную погоду печные трубы можно просушить теплым воздухом от электронагревателя) Затем печь просушивают огневой сушкой в ​​течение одной-двух недель. При этом печку топят утром и вечером небольшими охапками мелко нарезанных сухих дров — по 4-5 кг. Необходимо отказаться от традиционных березовых дров, выделяющих много смолы и копоти. Топить лучше осиновыми дровами или другими, не выделяющими копоти.

Готовность печи

Если на заслонках холодного дымохода нет влаги, печь сухая.Готовность духовки к работе можно проверить более простым и надежным способом: положить в чистку скомканные газеты, а через день-два убрать. Если духовка сухая, газеты будут сухими.
Несухую печь топить нельзя, она рухнет уже при первых топках. Даже просохшую печь нельзя интенсивно топить в начальный период эксплуатации.
Печь прослужит дольше, если топить ее ежедневно. Если печь давно не топили, как это бывает на дачах, первый огонь не должен быть слишком интенсивным.


Использовать русскую печь в деревенском доме было уже нельзя: топить ее стало просто опасно. Решили разобрать старую печь и сделать новую — поменьше, но обязательно с теплой лавкой на удобном для пожилого человека уровне. О сооружении этого очага рассказывает печник Евгений Гудков.

Прошлый год, буквально последние дни Осенью ко мне обратился один из моих родственников с просьбой о помощи. Мать переехала к нему в город на зимовку, так как в деревенском доме нельзя было топить русской печкой.А маму тянуло в свой дом, где всегда можно залезть на теплую печку. Приходилось либо ремонтировать старую русскую печь, либо строить новую.

Поиск решения
Конечно, раньше печь использовалась в основном для приготовления пищи. А теплый свод и стены печи и варочной камеры обогревали кухню. Как известно, на русской печи в морозные дни можно полежать поверх свода, чтобы согреться.

Нужно было сделать новую печь, у которой тоже была бы лавка, только располагалась ниже, чем в старом варианте.Однако расположить лежак необходимой площади ниже уровня варочной панели у нас вряд ли бы получилось. Мы могли бы сделать это на высоте 13 рядов кирпичей, а преодолеть две ступеньки, чтобы подняться на такой подиум, вполне возможно даже в пожилом возрасте.

Материал печи
Сорок лет назад в условиях российской глубинки не всегда можно было свободно купить хороший кирпич или цемент. Запись за полгода вперед. Да и по цене он был не всем по карману.В рассматриваемом селе было две постройки из кирпича царских времен — церковь и
помещичий дом. Люди постепенно разобрали стены господского дома. В настоящее время о его существовании напоминает только постамент.

Почему я говорю об этом? Печи, построенные из этого кирпича, до сих пор служат источниками тепла. Поэтому при разборке старой печи мы старались сохранить для повторного использования оставшиеся кирпичи старой кладки: те, что были обращены в топочную камеру, практически разрушились.

Фундаментом служило несколько столбов из дубовых бревен, поверх которых укладывались доски — тоже из дуба. В качестве теплоизоляции и защиты стены дома от перегрева печи использовалась засыпка известнякового щебня. Но бревна, доски и засыпку мы не использовали, основание печи сделали новое.

Фундамент для новой печи
Сделали новый фундамент печи железобетонный. Сняли грунт на глубину 30 см, добавили песок и щебень, а в опалубку залили бетон с использованием арматуры из стержней Ø 12 мм.После укладки гидроизоляции и защиты стен асбестоцементными листами приступили к кладке печи.

Новая печь
Для кладки использовались кирпичи, рассортированные при демонтаже старой печи. Топку обложили заранее приготовленным шамотным кирпичом, а также глиняно-песчаным раствором.

Наша новая печь похожа на кухонный очаг, который выглядит как отопительно-варочная печь. Топку прикрывает чугунная двухконфорочная панель, установленная на 12-м ряду (всего рядов 13).

Все двери — поддувальная, очистная, топочная — устанавливаются с помощью керамического шнура и проволоки. В каждом ряду в горизонтальные швы укладывают полосы кладочной стальной сетки. Практический опыт убедил меня в целесообразности его применения для уменьшения трещин в кладке при топке печи — особенно в районе топки.

Поверх чугунной панели уложен слой кремнеземного войлока, посыпан песком и уложены мраморные плиты толщиной 40 мм (по срочному требованию заказчика).Облицовка горизонтальной поверхности топки выполнена клинкерной напольной плиткой.

Уличную трубу оставили прежней — асбоцементной с внутренней вставкой из металла диаметром 150 мм. Пробная контрольная печь показала отличную тягу. Для придания наилучшего вида печь и дымоход в помещении заткнули и побелили известью.

Через два дня после обшивки стен кухни вагонкой и просушки кладки хозяйка уже топила печь самостоятельно — и я увидел улыбку на ее лице.А что может быть лучшей благодарностью мастеру за проделанную работу?

1.
2.
3.
4.

На сегодняшний день создано большое количество печей с разнообразными функциями и возможностями. Но на фоне банных, отопительных или варочных печей выделяется особый тип — печь с лежанкой. У большинства людей такая печь прочно ассоциируется со старорусским бытом. Печка лежанка своими руками строится для обогрева дома и комфортного пребывания в тепле.

Полезные свойства печей с лежанкой

Печь, оборудованная лежанкой, считается очень полезной для здоровья. Недаром раньше их применяли как пассивный метод лечения самых разных заболеваний. Основными лекарствами в то время были отвары и ванны, но именно теплая печь должна была закрепить успех. Проспав несколько ночей подряд на такой печке, можно было избавиться от насморка или болей в суставах, и даже тяжелые болезни часто отступали, не в силах побороть спасительное тепло.Печь с лежанкой до сих пор пользуется спросом, особенно у владельцев загородных домов.

Современная отопительная печь с лежанкой

Если у кого-то в те времена была отопительно-варочная печь с лежанкой, то ее владелец пользовался большим почетом в народе. Это естественно, ведь такая печь значительно упрощала выполнение повседневных домашних дел и обеспечивала дом теплом, тем самым создавая максимально комфортные условия проживания.

На сегодняшний день существует множество вариаций печей-лежаков.Появление высоких технологий и сложных бытовых приборов в каждом доме привело к тому, что люди смогли переложить на них свои заботы и, наконец, позаботиться о своем здоровье. Печка с лежанкой помогает заботиться о здоровье, принося своему владельцу много пользы. Выгодные особенности такой печи обусловлены тем, что кирпич, из которого она изготовлена, очень хорошо аккумулирует тепло, а затем равномерно и долго отдает его.

Аналогов лежакам практически нет, а существующие устройства слишком дороги и высокотехнологичны, и управлять ими могут только квалифицированные специалисты.


Печь с лежанкой своими руками

Строительство печи с лежанкой своими руками – достаточно простой процесс, который потребует минимум знаний и опыта выполнения строительных работ. К тому же удовольствие, которое может принести такая конструкция, полностью перекрывает любую работу, связанную со строительством печи.

Начать строительство печи стоит с подготовки инструментов и материалов. Их номенклатура давно известна и ничем не отличается от средств, необходимых для строительства обычной кирпичной печи, поэтому вопрос выбора глины или устройства фундамента здесь освещаться не будет.При желании вы можете обратиться к предыдущим статьям, описывающим эти процедуры. На фото схематично показан алгоритм подбора инструментов и материалов.

Самое главное, что может сделать строитель при строительстве печи, это изучить схему-порядок и всегда держать ее под рукой, чтобы выполнить все работы в соответствии с инструкцией. Квалифицированные печники способны моментально разобраться в заказе, и часто держат в голове самые распространенные схемы, а вот новичкам в этом деле придется гораздо сложнее, так как придется сверять каждый шаг с инструкцией.

Чтобы понять, как возводится печь, запомнить название всех ее элементов и порядок работы, следует обратить внимание на алгоритм, который будет описан ниже. Кроме того, при необходимости вы можете посмотреть фото, где подробно и наглядно показан порядок возведения лежанки.

В качестве исходных данных принимаем тот факт, что фундамент уже готов, гидроизоляционный слой уложен, все строительные материалы и инструменты в наличии.


Далее можно приступать непосредственно к строительству печи:


Печь-кушетка – уют и комфорт

Такая печь своими руками не только согреет всех жильцов дома, но и поможет укрепить здоровье, если возникнет такая необходимость (читайте также: «»).Представленная модель печи является одной из самых простых, и ее кладка не потребует особых усилий. Конечно, вместо этой схемы можно использовать и другие, но проектированием строительного комплекса должен заниматься опытный печник, а для новичков такой вариант неприемлем. Та же шведская печь с лежанкой обошлась бы намного дороже, да и возводить ее пришлось бы дольше, так как в ее конструкции предусмотрены духовой шкаф и варочная поверхность (подробнее: «»).


Представленная печь по своим характеристикам очень напоминает настоящие старинные русские печи (читай: «»).Благотворное влияние печи с лежанкой на организм человека неоспоримо: сон или отдых на такой печи позволяет привести в порядок свое пошатнувшееся здоровье. Кроме того, удовольствие, полученное от теплой печки, поднимет настроение, особенно зимой, когда тепло особенно необходимо. Отопительная печь со скамейкой должна стать неотъемлемым элементом любого дома, ведь полностью прогреть холодное помещение может только настоящий огонь. Смотрите также: «.

Готовые лежанки своими руками показаны на видео:

Не думайте, что отопительно-варочная печь с лежанкой – это вчерашний день, ведь на электроплите можно готовить и спать на диване.Наличие топчана несколько увеличивает расход топлива, но значительно повышает КПД печного оборудования. Варочная панель — практичное решение, зачем отказываться от возможности готовить еду на плите, не тратя деньги на энергоресурсы? Лежак можно использовать как для отдыха, так и для различных бытовых нужд. Ничего лишнего!

Конструкция многофункциональной печи

Комбинированная конструкция массивнее компактного «голландца» и требует больше кирпича для строительства, но при этом более эффективна, в дальнейшем вам не придется жалеть о дополнительных затратах и ​​проделанной работе .Современные модели домашних очагов с печью и лежанкой отличаются от традиционных громоздких русских печей.

Конструктивные особенности и важные правила

Современные многофункциональные духовые шкафы экономичны, имеют высокую тепловую мощность, стильно выглядят и служат долго. Чтобы построить очаг своими руками, достаточно иметь базовые знания по кладке печей, четко следовать рекомендациям и методикам, составленным профессионалами.

  1. Высота кушетки не должна превышать 90 см от пола – это способствует более эффективному прогреву нижней части помещения и делает место отдыха комфортным для людей любого роста.
  2. Под топчан рекомендуется не делать швеллерный дымоход, а отдать предпочтение колпаку — такая конструкция увеличивает время остывания печи.
  3. Отопительно-варочные печи с лавкой весят от трех тонн и более, поэтому требуют мощного фундамента — заглубленной бетонной плиты, армированной металлической арматурой.
  4. Для использования печи в теплое время года нужно выбирать модели с летним режимом, в которых продумана конструкция дымохода и есть заслонки, блокирующие движение газов.
  5. При строительстве печи для двухэтажного дома лежанку и печь всегда планируют на нижнем этаже.

Необходимые материалы и схема кладки

Предлагаемая схема отопительно-варочной печи подходит для небольших домов, загородных домов и летних кухонь площадью не более 28 кв. метров. Размеры конструкции: 178*128 см, площадь скамейки — 178*63 см.

Модель с зимним и летним режимом работы.Клапан летнего режима расположен на 17 ряду, зимой его закрывают через 5-10 минут после растопки, чтобы через полную циркуляцию дыма выпускать горячие газы. В холодное время года требуется две топки в сутки.

Нагрев топчана занимает около 2,5 часов, он долго сохраняет тепло и помогает решить проблему холодного пола. Помимо своего прямого назначения, надставку используют для сушки фруктов и грибов, обуви, одежды, белья, путем установки сверху складной металлической сушилки.

Для работы потребуются следующие материалы и печное оборудование:

  • Кирпич керамический одинарный красный — 800 шт.;
  • кирпич шамотный для футеровки печи;
  • дверца печи толстостенная;
  • дверца поддувала;
  • печь чугунная 41*71 см;
  • решетка;
  • печь с толщиной стенки 4-6 мм;
  • Уголки стальные 45*45, 50*50 см.

Схема отопительно-варочной печи с лежанкой

Современные решения печного отопления

В основе современных отопительно-варочных печей с лежанкой чаще всего стоит компактная «шведка» — она ​​занимает меньше места, чем Русская печь отлично работает и в летнем режиме.Часто в проектах можно встретить каминные топки со стеклянными дверцами – такой вариант является декоративным и прекрасно вписывается в любой дизайн.

Идеи для дома и сада

Модель с топчаном и застекленной плитой

Небольшая настенная печь с каминной топкой и печью, закрытая стеклянными дверцами. На невысоком топчане удобно сидеть взрослым и детям.


Многофункциональный печной комплекс для летней кухни

В этом комплексе есть все необходимое для летней кухни и беседки: печь, плита, сушилка, хлебная камера.Есть отдельная топка для варочной панели. Скамью можно использовать как рабочий стол.


Модернизированная русская печь изразцовая


Глиняная печь с горелкой и лежанкой

На последнем фото- современная реактивная печь из глины, работающая по принципу газогенераторной печи, в которой не только сжигается топливо, но и газы, образующиеся при сгорании дров. Конструкция отличается высокой тепловой эффективностью, экономичным расходом топлива, минимальным количеством сажи в дымоходе.Главным преимуществом является быстрый прогрев помещения.

Проекты кирпичных печей для дома

Колпаковая печь с лавкой и плитой

Конструкция этого многофункционального очага включает двухконфорочную варочную панель, духовку и сушильную камеру. Варочный отсек закрывается стеклянными огнеупорными дверцами, что ускоряет приготовление пищи и создает эффект русской печи.


Комбинированная конструкция для дачи и загородного дома

Еще одна модернизированная модель с печкой и топчаном.Внизу кушетки расположены печи, увеличивающие теплоотдачу и прогрев в области пола.

Вам необходимо заказать индивидуальные чертежи отопительно-варочных печей у профессионалов, которые могут похвастаться готовой работой. Если у вас нет собственного опыта в печном деле, то весь процесс лучше доверить специалистам – от возведения фундамента до укладки конька трубы.

10 Easy Pieces: Отдельно стоящие дровяные печи

Новое поколение дровяных печей обеспечивает топливную экономичность, высокую температуру горения и низкий уровень выбросов, что делает их экологически безопасными мощными обогревателями для вашего дома.

Вы можете избежать запрета на сжигание топлива и избежать стремительного роста цен на газ и нефть с помощью дровяной печи, которая сочетает в себе лучшее из старого (полки для выпечки/подогрева, хранение дров) с новыми технологиями, которые значительно снижают золу, выбросы углерода и потери тепла. . Лучше всего то, что когда действует запрет на сжигание, печи, сертифицированные EPA, могут продолжать гореть.

N.B.: Разные печи имеют различную тепловую мощность. Обязательно рассмотрите печи с тепловой мощностью, соответствующей размеру помещения, в котором они будут расположены.

Вверху: черная стальная дровяная печь Wittus Shaker, разработанная Антонио Читтерио, изготовлена ​​в Германии из черной стали. Предлагая внешний вид камина с эффективностью дровяной печи, он доступен с короткой скамьей под дверью (как показано) или с длинной скамьей, чтобы вы могли удобно сидеть рядом с огнем; 4860 и 5430 долларов соответственно.

Вверху: дровяная печь Rondo от датской компании Rais — это современная классика. Благодаря новейшим технологиям управления воздушным потоком и горением, она предлагает наибольшую тепловую мощность среди печей Rais среднего размера.Rondo имеет удобное место для хранения дров внизу (с дверцей) и полку для выпечки с плитой из стеатита в стандартной комплектации; 4610 долларов. Дровяная печь Rais Rondo доступна с вращающимся основанием в качестве дополнительной опции.

Вверху: Дровяная печь Rais Gabo имеет плоские стороны и изогнутую переднюю часть с полностью герметичной топкой, которая обеспечивает оптимальный контроль горения. Он имеет конвекционную решетку над камерой сгорания и пространство для хранения дров под ней. Доступный в черной или серой стали; 3890 долларов.Свяжитесь с Rais, чтобы найти ближайшего к вам дилера.

Вверху: Дровяная печь Rais X-Basic, изготовленная из черной стали с верхним вентиляционным отверстием, имеет большую площадь поверхности и эффективно обогревает большие помещения. Этот мощный нагреватель имеет столь же мощную цену в 10 900 долларов. Свяжитесь с Rais, чтобы найти ближайшего к вам дилера.

Вверху: Нам нравится простота дровяной печи Stuv 16-H. Эта высокоэффективная печь от бельгийской компании Stuv спроектирована таким образом, чтобы дымовые газы максимально обогрели помещение.К сожалению, эта модель доступна только в Европе (не одобрена для продажи в США). Свяжитесь со Stuv, чтобы узнать о торговых точках в Европе.

Вверху: Еще одна модель бельгийской компании Stuv доступна в США. Дровяная печь Stuv 30 имеет уникальную многофункциональную дверцу из стекла и стали, которая может работать в трех положениях: открытое стекло, закрытое стекло или закрытая сталь для замедления горения; $5495 через дилеров в США, включая AJ Fireplaces.

Вверху: датский архитектор Андерс Ниргаард высокоэффективные дровяные печи Wittus Cubic.Все модели имеют одинаковую высокоэффективную топку и сертифицированы EPA. Они оснащены термической системой «промывки воздухом», которая постоянно самоочищает прозрачную стеклянную дверцу топки, чтобы на ней не было сажи. «Крутая» дверная ручка почти невидима и управляется кончиками пальцев. Отдельно стоящие модели доступны в трех размерах и стоят от 4740 до 5820 долларов.

Вверху: тонкая подставка – современная дровяная печь Jotul F-370, разработанная в Норвегии, с чугунной конструкцией и трехпанельным стеклом; 3800 долларов.Свяжитесь с Jotul, чтобы найти розничных продавцов.

Выше: Наши читатели из Великобритании могут рассмотреть Dovre Astroline 350CB, высокоэффективную чугунную дровяную печь с чистым горением и небольшой площадью основания. Доступен с антрацитовой отделкой; 1125 фунтов стерлингов. Свяжитесь с Dovre, чтобы узнать о торговых точках.

Вверху: Традиционный скандинавский дизайн: крошечная классическая лесная печь от Morso, созданная по проекту 1930-х годов, включает в себя новейшие технологии сжигания для значительного сокращения выбросов дыма.Эта плита высотой 28 дюймов, шириной 13 дюймов и глубиной 28 дюймов является хорошим выбором для небольшого пространства; 1700 долларов. Свяжитесь с Morso, чтобы найти дилера.

Вверху: Доступным вариантом является дровяная печь Englander 17-vl. Эта отдельно стоящая печь с верхним вентилированием, изготовленная из черной стали, отапливает помещения площадью до 1200 квадратных футов. Эта высокоэффективная печь соответствует стандартам EPA и стоит 649 долларов в Home Depot.

Примечание. Это обновление поста, первоначально опубликованного 19 декабря 2012 г.

Хотите согреть руки у костра? Взгляните на нашу предыдущую публикацию «Игра с огнем: любимые кострища и миски».Хотите знать, правильно ли с точки зрения экологии отказаться от дровяного пожара? См. Внутренние депеши: Прощай, романтика очага.

Универсальные лежанки Saltfire | Печь на линии

 Saltfire производит большой ассортимент универсальных скамеек для вашей печи. Это позволяет вам регулировать высоту и положение вашей печи в комнате, а также дает дополнительный бонус в виде места для хранения под вашей печью.

При покупке вместе с плитой мы можем отправить их бесплатно вместе с плитой. В противном случае, пожалуйста, свяжитесь с нами для уточнения стоимости доставки.

Размер скамейки для печи Saltfire — Short Small и Short Medium в настоящее время нет на складе.

Модель Высота Ширина Глубина Бренд Price
Salffire Place STOVE Короткие Большие 250 мм 1100 мм 400 мм Salffire Puves 9 £ 399.00 INC. НДС
Скамья для печи Saltfire, высокая, большая 350 мм 1100 мм 400 мм Печи Saltfire 449 фунтов стерлингов.00 вкл. НДС
Скамейка для печи Saltfire, высокая, средняя 350 мм 750 мм 400 мм Печи Saltfire 319,00 фунтов стерлингов вкл. НДС
Скамья для печи Saltfire, высокая, малая 350 мм 500 мм 400 мм Печи Saltfire 259,00 фунтов стерлингов вкл. НДС

Самая эффективная и недорогая дровяная печь своими руками

Система отопления помещений играет важную роль в нашей жизни, особенно если мы живем в холодном месте.Выбор правильной системы отопления имеет значение с точки зрения устойчивости, комфорта, технического обслуживания, воздействия на окружающую среду и т. д.

Существует множество видов топлива, из которых можно выбрать, когда вы хотите обогреть свое помещение, и одним из наиболее экологически чистых является дерево .

  • Древесина является возобновляемым ресурсом : через несколько лет она снова вырастет.
  • Вы можете найти дрова рядом с вашим домом, особенно если вы живете в сельской местности, или вы даже можете рубить их самостоятельно.
  • древесина не зависит от колебаний рынка, как ископаемое топливо.

Но учтите, что плохо спроектированная дровяная система отопления может превратиться в ваш самый страшный кошмар:

  • высокий расход топлива
  • пустая трата времени
  • производство большого количества золы
  • сильное загрязнение
  • 8 недостаточное отопление

    8 техническое обслуживание

  • проблемы безопасности

Обратите внимание, что это не обязательно связано с деньгами, потому что вы можете потратить много денег, чтобы купить дровяную печь последнего типа и столкнуться с некоторыми из вышеперечисленных проблем.

Я хочу поделиться с вами своим опытом о дровяных печах , потому что я хочу, чтобы вы знали, что есть возможность самостоятельно построить идеальную печь, которая удовлетворит все ваши потребности, не тратя много денег.

Предыстория

Несколько лет назад я пытался найти способ обогреть свой загородный дом, и у меня не было много альтернатив дровам , так как место довольно изолированное, поэтому я начал искать в Интернете хорошую дровяную печь. Что мог бы встретиться с реквизисами:

  • Эффективный
  • Прочный
  • Мощный
  • Дешевые
  • Низкий Техническое обслуживание
  • Safe
  • Низкая загрязняя
  • Возможность приготовления
  • Тепловая санитарная вода

Я просматривал множество последних поколений и термокамины но ни один из них не удовлетворил всем моим требованиям (может я многого просил?).Во-первых, было довольно сложно найти эффективную печь, способную и нагревать воду, и готовить, во-вторых, они были чертовски дорогими, хотя и сделаны из простых материалов и без изысканного дизайна.

Вариант «сделай сам» был моей единственной оставшейся возможностью, но я совершенно не хотел копировать металлические коробчатые печи, способные выталкивать половину тепла из дымохода. Я хотел построить свою собственную печь, и она должна была быть эффективной , и точка.

Наткнулся на ракетный подогреватель массы .Это дровяная печь, которую вы можете построить самостоятельно из недорогих материалов, и она действительно работает .

Ракетный обогреватель

Для меня это была совершенно новая концепция: печь, которая обогревает не только помещение, но и непосредственно людей! Потому что вы можете сидеть на горячей кушетке и чувствовать все тепло, которое может дать вам эта необычная печь. Это только одна из многих интересных функций, еще одна радиатор , который обеспечивает мгновенный нагрев с первых минут работы и позволяет готовить на нем.

Самая эффективная дровяная печь


Почему это должна быть самая эффективная дровяная печь?

  • он может извлекать большую часть тепла из выхлопных газов, в то время как обычные печи требуют, чтобы дымоход был горячим, чтобы обеспечить достаточную тягу для правильной работы.
  • Чрезвычайно высокая температура горения гарантирует чистое и эффективное сгорание
  • Нагреватель массы ракеты имеет внутреннюю изолированную дымовую трубу , которая при достижении чрезвычайно высоких температур создает тягу, способную проталкивать выхлопные газы через длинный канал, который отводит их тепло пока они не выйдут из вентиляционного отверстия.
  • Владельцы
  • заявляют о снижении расхода дров на 80-90 % по сравнению с обычной металлической дровяной печью.

Зачем строить нагреватель массы ракеты?

  • На самом деле легко построить : вам не нужно быть инженером, гидравликом или строителем дома.
  • Вы можете построить его, используя переработанные или недорогие материалы , не потратив ни копейки.
  • Вы можете построить его за два дня или меньше.
  • Требует минимального обслуживания
  • Простота настройки или рестайлинга в соответствии с вашими потребностями: будучи построенным из натуральных материалов, нагреватель ракетной массы очень легко модифицировать, вам не нужно использовать отбойный молоток или сварщик.
  • Эффективность : потому что вы не хотите тратить тепло, дрова или время.
  • Экологичность : вы можете построить эту печь из натуральных материалов, не используя цемент, клей или краску. Вы даже можете избежать транспортировки материалов, потому что в большинстве случаев вы можете взять то, что вам нужно, прямо со строительной площадки.
  • Многоцелевой : обогревайте себя, воздух, воду и готовьте.

Как это работает?

Существует два основных способа изготовления нагревателя массы ракеты: использование J-образной конструкции или L-образной конструкции.

В ракетной печи с J-образным профилем дрова помещаются в вертикальную камеру подачи и должны автоматически подаваться в печь под действием силы тяжести. Пламя проходит горизонтально через камеру сгорания до угла 90 градусов, который вызывает сильную турбулентность, обеспечивающую правильное смешивание кислорода и дыма, что создает условия для второго сгорания .

Тепловой стояк практически представляет собой хорошо изолированный дымоход, вызывающий повышение температуры.Это создает сильную тягу, способную проталкивать выхлопные газы через длинную воронку, расположенную под скамейкой, к вентиляционному отверстию. После выхода из стояка горячие газы участвуют во втором сгорании, при котором сгорают все горючие вещества (полное сгорание). они ударяются о поверхность радиатора и отдают большую часть своего тепла, охлаждаясь и опускаясь, чтобы собраться в выхлопном канале. Радиатор мгновенно нагревает помещение за счет излучения и создания конвективных движений с контактирующим с ним воздухом.

Высокая эффективность этой печи обусловлена ​​ надлежащей изоляцией камеры сгорания и стояка тепла, позволяющей сгорать топливу при самых высоких температурах с чистым и полным сгоранием, так что все горючие газы сгорают до того, как они добраться до выхлопной трубы.

Пока дым проходит через вытяжной канал, он отдает остаточное тепло тепловой массе скамейки. Термическая масса изготовлена ​​из материалов, способных накапливать большое количество тепла и медленно отдавать его, действуя как термальная батарея .

Полностью нагретая тепловая масса адекватного размера все еще способна выделять тепло на следующий день после выключения печи.

Наконец, то, что выходит из выпускного отверстия, представляет собой водяной пар низкой температуры и CO2.

Как видно из чертежей, единственное различие между этими двумя типами печей заключается в камере подачи: в ракетном нагревателе L-образной конструкции она перекрывает камеру сгорания, поскольку дрова кладутся строго горизонтально. Вы можете прочитать больше о том, что входит в мою статью J-образный против L-образного.

Чертежи

Мой первый ракетный нагреватель основан на чертежах, которые я купил у Эрни и Эрики Виснер , опытных строителей дровяных печей.

В планах была печь с высокой лавкой и 8″ воздуховодами, которую я соорудил всего за два дня и с тех пор не переставал ее дорабатывать и улучшать. Хочу поделиться с вами своим опытом и всеми доработками, которые я сделал и распространил эту информацию, насколько я могу помочь всем людям, которые ищут дешевый способ обогреть свои дома.

В основном это изменения, которые я внес:

  • преобразовал J-образную конструкцию в L-образную
  • добавил систему водяного отопления
  • сделал вытяжной канал полностью кирпичным
  • улучшил изоляцию стояка тепла

Вы можете выполнить все необходимые шаги для сборки окончательной версии моей печи в статье: Как построить L-образный ракетный нагреватель массы

или если вы хотите приобрести подробные планы у Эрни и Эрики Виснер, используйте эту ссылку: Кабина 8″ RMHeater — компактный нагреватель массы ракеты диаметром 8 дюймов

Юридический отдел

К сожалению, нагреватель массы ракеты до сих пор не прошел сертификацию безопасности Лабораторией андеррайтеров, поэтому производите его на свой страх и риск и в соответствии с вашими местными законами.Пожалуйста, также примите во внимание проблемы, связанные с возможным страхованием жилья. Прочитайте этот пост на пермском форуме о том, как застраховать дом с ракетным отопителем.

Если вы живете в Портленде, штат Орегон, вы должны поблагодарить Эрни и Эрику Визнер за то, что им удалось получить одобрение за 1 неделю, увидеть все строительные нормы и правила.

Если вы живете в другом месте, изучите местную юрисдикцию и помните, что печь может не подпадать под действие правил EPA и считаться каменной печью, построенной на месте, а не дровяной печью из-за ее веса.



Последнее изменение: 12.02.16

Автор Давиде Булдрини

Загрузка беседы


Вас также может заинтересовать:

Как построить L-образный нагреватель массы ракеты

Прочитайте шаг за шагом, как построить L-образный нагреватель-ракету из кирпичей и каменных блоков.

L-образный профиль нагревателя массы ракеты VS J-образный профиль

Читайте, почему я решил переделать J-образный подогреватель массы ракеты в L-образный.

Нагрев воды с помощью ракетного нагревателя массы

Узнайте, как просто добавить систему водяного нагрева к нагревателю массы ракеты с L-образным профилем

.

Дровяная печь в массовом обогревателе

Кико Дензер и я были наняты, чтобы построить обогреватель в теплице для нескольких очень заядлых садоводов.Они экспериментировали с использованием дровяной печи, но в печке просто не оставалось достаточно тепла, чтобы обогревать теплицу изо дня в день в течение всей зимы. Наша задача состояла в том, чтобы включить старую дровяную печь, в основном используя стеклянную дверцу и топку, которые она предлагала, и подключить ее к системе с каналами и достаточной массой, чтобы поглощать достаточно тепла для обогрева теплицы с одной топкой в ​​день. В этой статье рассказывается о построении и результатах.

Здесь вы можете увидеть длинный путь, который дым проделывает через скамейку после того, как он вышел из оригинальной печи.В противном случае все тепло, удерживаемое скамьей, ушло бы прямо в дымоход. Имеется двухходовая заслонка, которая действует как клапан и обеспечивает прямое попадание в дымоход при холодном пуске.

Посещение зимой

Следующие фотографии были сделаны 3 декабря в долине Уилламетт штата Орегон. Вы можете увидеть, как помидоры и перцы созревают внутри теплицы, а земля снаружи покрыта снегом.

Пошаговые фото процесса строительства

Сухая выкладка. Я аккуратно вытянул нагреватель, и мы залили прокладку до запланированных размеров… но всегда все равно важно проверить, чтобы все совпадало, как планировалось.

Оригинальная дровяная печь, вдохновившая на создание проекта. Я использовал шлифовальную машину 4 x 1/2 дюйма с металлическим режущим диском, чтобы вырезать полку-перегородку, которая была внутри.

Мы приготовили столько блюд, сколько могли, за дровяной печью, прежде чем поставить ее на место, потому что мы знали, что не сможем добраться туда, чтобы работать, когда она будет там.

Теперь мы разместили дровяную печь, которая будет служить нашей топкой. Мы изучаем, как будет проходить линейный курс.

Вы можете видеть на этой фотографии и на следующей, что мы завернули печь в 1? одеяло из керамической ваты. Это делается для того, чтобы у металлической печи было достаточно места для расширения и сжатия в новом кирпичном корпусе, а также для повышения температуры в топке, что будет способствовать более чистому горению. На этом фото мы начинаем полностью обкладывать печь кирпичом и начинаем определять нижние и верхние каналы, которые будут входить в лавку и выходить из нее.

В нижней части нисходящего потока устанавливается очиститель. Мы используем сажевую дверь Pisla и каменную раму, которая ее окружает.

Фрагмент первого вкладыша дымохода в кирпичную кладку. Мы использовали керамическую вату, чтобы герметизировать соединение, давая возможность двум разным материалам двигаться при нагревании. Плитки дымохода скреплены раствором друг с другом, но минимально скреплены раствором с окружностью скамейки.

На следующей паре фотографий показано, как мы делаем разметку дымохода для углового разреза, используя воду в тачке, чтобы нанести нам отметки по всей форме.Каждый доводит дымоход до наших отметок.


Обработка углов, а также вставка медного теплообменника, который сделал Эд для подогрева воды для начала полива и рассады.









Сборка дымохода завершена. Прочистки в конце скамейки для доступа к обоим горизонтальным участкам. Обрамление и усиление бетонной подушки, которая будет выступать в качестве столешницы.

Это важная фотография, на которой показан базовый дизайн.Вы можете видеть топку и колпак, который будет образовываться над ней, а также нижний и восходящий каналы. Нагреватель спроектирован по размеру кирпичных блоков, чтобы свести к минимуму разрезы и сложность.

Двухходовая заслонка установлена ​​на место. В открытом состоянии дымовые газы направляются прямо в дымоход.

Мы использовали плиты из литого огнеупора, чтобы закрыть «колокол» над топкой и входом в нисходящий поток. Для врезки дымохода установлена ​​анкерная плита с запорной заслонкой.

Нагреватель близок к завершению.

Макс пишет в Hand Print Press, где впервые появилась эта статья. Он также занимается дизайном веб-сайта. Он также строитель, ремесленник и музыкант. Его услуги включают в себя строительство каменных обогревателей, дровяных печей, столярные изделия с круглыми столбами и дизайн веб-сайтов. Чем больше он сможет быть на ферме или в саду, тем лучше! Узнайте больше о нем на Firespeaking.

Чтобы прочитать полную статью с большим количеством фотографий, посетите www.handprintpress.com/featured/greenhouse-heater

Дополнительные ресурсы

Книга о пермакультуре своими руками

Простое искусство изготовления земляной печи

Как сделать и наружную кирпичную печь из вторсырья

Строительство традиционной дровяной глиняной печи

Часы: Жизнь вне сети

.

Добавить комментарий

Ваш адрес email не будет опубликован.
