Содержание

Ремонт чайников электрических, устройство и методы диагностики неисправностей

Среди внушительного перечня бытовой техники наибольшей популярностью пользуются чайники. Но порой любая техника выходит из строя. Чтобы восстановить работоспособность устройства, можно самостоятельно выполнить ремонт чайников электрических и продолжать пользоваться им дальше.

Необходимые инструменты

Перед ремонтом электроприбора нужно установить причину поломки и подготовить инструменты. Необходимо учитывать, что модели разных производителей зафиксированы неодинаковыми шурупами, поэтому не помешает запастись разными отвертками – крестообразной и плоской. Обязательно необходимы:

  • Мультиметр – тестер прозвона электрической цепи.
  • Острый нож, плоскогубцы или пассатижи, изолента.
  • Трехгранная отвертка для специальных саморезов.

Некоторые модели чайников китайского производства закреплены шурупами под отвертки с жалом. Чтобы не покупать инструмент, его можно сделать самостоятельно, прорезав плоскую отвертку посередине.

Электроизмерительный прибор мультиметр (авометр, тестер) очень пригодится при ремонте чайника. Он сочетает функции вольтметра, омметра и амперметра. Мультиметры бывают цифровыми и аналоговыми с различной разрядностью и степенью погрешности. Пользоваться устройством легко – нужно настроить режим измерения и проверить электрическую цепь. Компактный прибор оснащен щупами для прозвона и определения точки разрыва цепи или размыкания контактов.

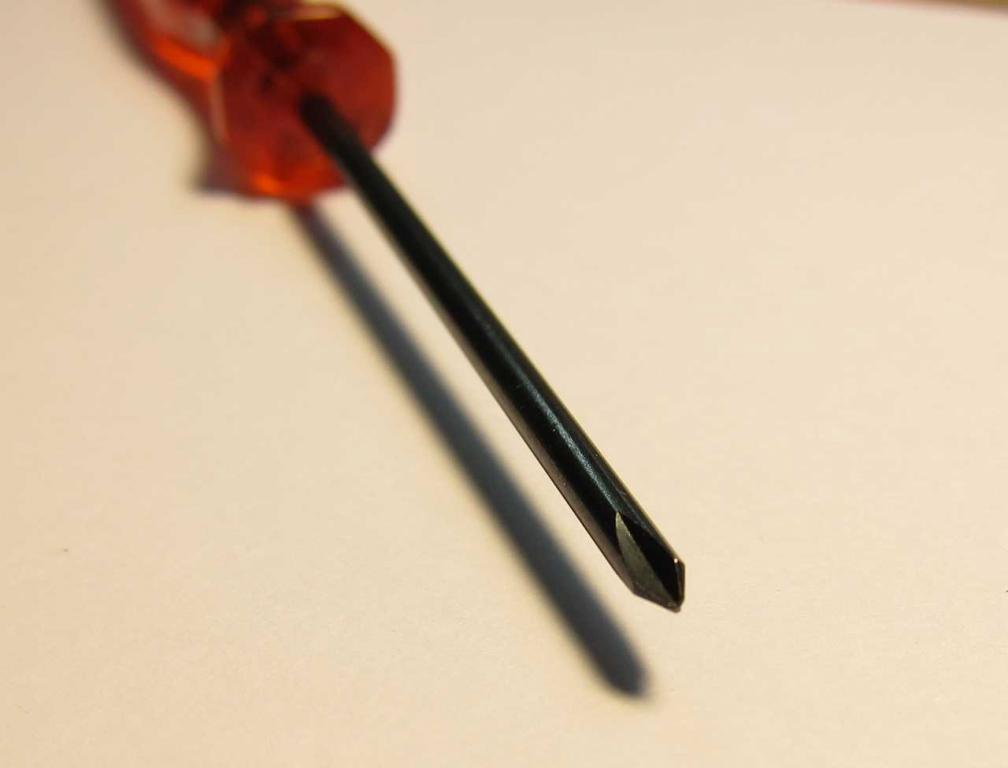

Инструмент трехгранная отвертка

Трехгранная отвертка

Что такое мультиметр

Мультиметр

Принцип работы и устройство узлов

Бытовая техника с простой конструкцией – так характеризуются электрические чайники. Несмотря на огромное количество моделей разных производителей, приборы функционируют по идентичному принципу, а схема чайника для всех агрегатов лишь незначительно отличается. Устройство аппаратов:

  1. Корпус-резервуар для воды. В редких экземплярах колба выполнена в виде отдельной чаши.
  2. Нагревательный элемент открытого или закрытого типа. ТЭНы бывают спиральные и дисковые.
  3. Подставка с разъемом соединения бытового прибора и шнуром для подключения к сети.
  4. Колодки разъема питания в днище бокового или центрального расположения.
  5. Термостат, отвечающий за отключение электроприбора при закипании воды, установлен под кнопкой.

Немного отличается устройство электрического чайника с терморегулятором – больше контактных групп. При помощи регуляторов температуры можно греть воду до желаемого режима и поддерживать ее горячей, чтобы повторно не кипятить жидкость. Принцип работы чайников с электропитанием: при включении в сеть и нажатии на кнопку нагревается ТЭН, греет воду в резервуаре до закипания. В корпусе образуется пар, который по каналу с паропропускающим отверстием поступает на биметаллическую пластинку термостата. Под влиянием пара металл расширяется, воздействует на рычаг, размыкает контактную группу, отключая электроприбор.

Схема чайника

Нюансы разборки с учетом модели

Перед ликвидацией неисправностей нужно проверить очевидные моменты – подключение прибора к сети, нажатие кнопки включения, состояние разъема питания, правильное положение агрегата на подставке. Если причина поломки не в этом, узлы нужно демонтировать и точно определить проблему.

Как разобрать электрический чайник с закрытым ТЭНом:

  • Демонтировать крышку на днище. В агрегатах старого образца крепежные элементы находятся вверху.
  • В современных моделях сначала снимают верхнюю накладку, закрепленную в двух пазах в основании ручки.
  • Пазы аккуратно освобождают, чтобы получить доступ к болтам, откручивают крепеж. Иногда верхняя ручка снимается с крышкой.
  • Переворачивают чайник и выкручивают с нижней части прибора еще три крепежных элемента, в отдельных моделях бывает больше.
  • По периметру днища расположены фиксирующие зубья – их нужно поэтапно отщелкнуть легким нажатием отвертки.
  • Когда дно снято, открывается доступ к нагревательному элементу, работоспособность которого необходимо проверить тестером.

В дисковых электрических чайниках ТЭН не контактирует непосредственно с водой. Прозвон тестером электроцепи уже на данном этапе разборки агрегата покажет исправность нагревательного элемента или его выход из строя в результате обрыва спирали в трубке.

Для проверки термостата откручивают шуруп в нижней части ручки и аккуратно ее снимают. Под кнопкой есть саморез, который следует открутить. Все места соединения термостата прозванивают. После этого разбирают сам узел. Сначала снимают накладку, проверяют деталь, по возможности заменяют на новую. Чтобы снять накладку, нужно нажать на нее пальцами и выдвинуть вперед, а затем зачистить контакты.

Этапы разборка электрочайника старой модели:

  1. Откручивают саморезы, расположенные на днище прибора.
  2. Снимают боковину, что открывает доступ к ТЭНу, термостату.
  3. Отворачивают винты, чтобы добраться до основных узлов.
  4. Если кнопка расположена сверху, полностью разбирают чайник.
  5. Чтобы проверить открытый ТЭН, сначала снимают крышку.

Если причина неисправности кроется не в поломке нагревательного элемента, следует проверить подставку. Чайник отключают от сети, снимают с базы. Переворачивают подставку, откручивают крепежные болты. В дисковых моделях установлены три винта, легко откручивающиеся крестообразной отверткой. Снимают нижнюю часть подставки, открывая доступ ко всем элементам. Эту систему несложно отсоединить от корпуса чайника.

Прибор разбирают не спеша, поскольку некоторые производители устанавливают специальные пластмассовые защелки, чтобы повысить качество соединения деталей. Чтобы их не сломать, сначала проверяют наличие дополнительных фиксаторов, а потом отсоединяют элементы конструкции.

Крышка

Снимаем крышку чайника

Дно

Раскручиваем чайник

Ручка

Как снять ручку

Корпус

Отсоединение корпуса

Подставка

Дно корпуса

Диагностика неисправности

Чтобы установить причину поломки бытовой техники, нужно разобрать чайник и проверить его мультиметром или авометром. Смысл тестирования заключается в поочередном прозвоне электроцепи от вилки до ТЭНа.

Проверку начинают с напряжения в розетке. Можно включить другой агрегат в сеть или воспользоваться тестером. Перед ремонтом электрических чайников необходимо:

  • Мультиметр выставить в режим вольтметра (В), а щупы измерительного прибора вставить в розетку.
  • При наличии напряжения переходят к диагностике чайника, проверяя исправность вилки, шнура и контактной группы.
  • Один щуп измерительного прибора законтачивают со штырем вилки в режиме прозвона.
  • Вторым щупом поочередно касаются трех контактов (две токопроводящие жилы и заземление на корпус) на разъеме базы.
  • Сигнал прибора соответствует проверяемому штырю вилки. Так же проверяют жилы кабеля и контактных групп для другого штыря вилки.

Если тестер дает прозвон по трем контактам, подставка исправная, нужно искать другую причину поломки. Необходимо снять нижнюю крышку, открутив шурупы, и прозвонить клеммную колодку разъема питания. Она расположена в основании чайника, совмещена с термостатом и зафиксирована на слой термопасты.

Сначала отсоединяют подведенный кабель. Затем прозванивают левый и правый контакты колодки – при замыкании их на соответствующие элементы разъема чайника каждый контакт должен звонить на своем внутреннем или наружном кольце. Отсутствие прозвона говорит о необходимости разобрать колодку и почистить контакты, удаляя нагар и окисление. Колодку собирают и прозванивают повторно. Если есть сигнал, причина поломки устранена, можно собирать электроприбор.

Следующим этапом диагностики является проверка кнопки. Одним щупом тестера касаются провода, подключенного к выключателю, а вторым – жилы, идущей на нагревательный элемент. В отключенном положении кнопки прозвона нет, при включенном режиме мультимер издаст звуковой сигнал, свидетельствующий об исправности детали. Если сигнал не прозвучал, значит, переключатель сломался, его нужно заменить или отремонтировать.

В последнюю очередь проверяют работоспособность ТЭНа. Для этого необходимо протестировать контакты вывода спирали, к которым присоединены провода разъема базы и провода переключателя. При наличии звукового сигнала спираль исправная. Чтобы проверить, нет ли замыкания нагревательного элемента для чайника на корпус прибора, необходимо законтачить один вывод ТЭНа с корпусом. Если идет прозвон, спираль оборвана, есть пробой на корпус агрегата.

Проверка чайника с терморегулятором

Полезная опция электроприбора – поддержание температуры воды в заданном режиме. Конструкция чайников отличается, что усложняет проведение диагностики. Терморегулятор может быть расположен в подставке или на ручке. В базе размещены пять контактов – добавляется пара на терморегулятор. Порядок проверки мультимером:

  1. Определить соответствие контактов жилам кабеля электропитания и заземляющему контуру.
  2. Первая жила – один щуп тестера законтачивают со штырем на вилке, а вторым поочередно прикасаются к контактам разъема базы.
  3. Аналогичные действия выполняют для второй жилы кабеля и провода заземления.
  4. Контакты, которые относятся к электроцепи терморегулятора, проверяют на сопротивление в 100 кОм.
  5. Если значение намного ниже или прибор показывает бесконечность, цепь термостата неисправная.

После проверки разъема контактов базы, прозванивают сам чайник по тому же принципу, что описан выше. Для прозвона отдельных составляющих цепи (кнопка, ТЭН, клеммная колодка) сначала отсоединяют электронику терморегулятора и датчики температуры.

Проверка на работоспособность

Проверка спирали

Чтобы оценить состояние ТЭНа, нужно высчитать сопротивление спирали. Мощность прибора в ваттах (указана в технических характеристиках) делят на стандартное напряжение в сети, получают силу тока. Чтобы вычислить сопротивление, напряжение делят на силу тока и выполняют проверку мультимером. Фактическое значение не должно сильно отличаться от расчетного сопротивления. С чайника снимают нижнюю крышку, настраивают тестер на работу в режиме омметра, проверяют сопротивление прибора. Если фактический параметр сильно отклоняется от расчетного значения, спираль ТЭНа пришла в негодность.

ТЭН

Проверяем ТЭН на работоспособность

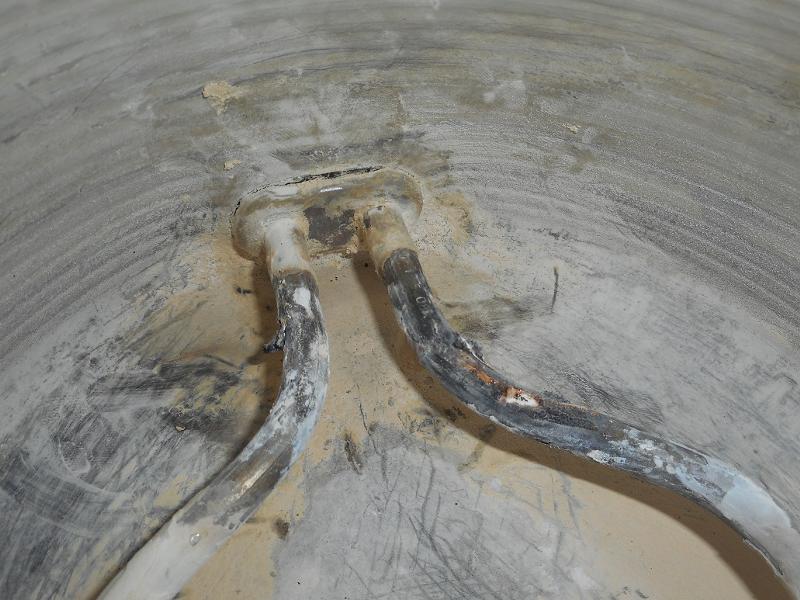

Накипь

Накипь на ТЭНе

Возможные проблемы и способы ремонта

По истечении определенного времени электрочайник может сломаться. Это необязательно связано с неправильной эксплуатацией или уходом. Детали нагревательного агрегата изнашиваются, поэтому их нужно заменить или отремонтировать. Если электрический чайник не работает, его можно починить самостоятельно, определив причину неисправности.

Не включается

Досадная неприятность, когда утром прибор подключен к электросети, кнопка нажата, но агрегат не включается. Причины могут быть следующие:

  1. Поломка электрошнура и вилки. Элементы нужно прозвонить – одним щупом касаются контактов вилки, вторым – разъема на подставке прибора. Отсутствие сигнала говорит об обрыве цепи. Шнур нужно заменить.
  2. Плохой (слабый, прерывающийся) контакт в базе. При продолжительной эксплуатации агрегата нарушается проводимость тока из-за подгорания контактов. Их нужно зачистить мелкозернистой наждачной бумагой. Если контакты оплавленные, разъем базы меняют.
  3. Поломка внутреннего выключателя устройства. На эту деталь постоянно воздействуют большие нагрузки – мощность чайников варьируется от 1500 до 2000 Вт. Оплавленные контакты не позволяют прибору включаться. Нужно проверить их состояние, разобрав ручку.

При образовании нагара на двух контактах, чайник не включается, поскольку при включенном положении не происходит смыкание цепи. Как починить: нагар чистят наждачной бумагой, тонким натфилем или пилочкой для ногтей. Перед устранением неисправностей агрегат проверяют мультимером, чтобы точно определить место размыкания контактов.

Сетевой шнур

Неисправность сетевой вилки или сетевого шнура определяется проверкой тестером

Устранение нагара

Нагар на контактах соединительного устройства подставки и чайника устраняется зачисткой контактов мелкозернистой наждачной бумагой до блеска

Медленно нагревается

Обычно на кипячение воды электрочайником уходит несколько минут благодаря большой мощности устройства. Если прибор медленно греет, проблема в нагревательном элементе.

Несмотря на использование фильтров, со временем на спирали образуется накипь, которая препятствует быстрому закипанию воды – снижается теплопроводность ТЭНа. Накипь нужно удалить, чтобы спираль не перегорела. Как это сделать:

  • Наполнить колбу электрочайника водой.
  • Всыпать 1-2 пакетика лимонной кислоты.
  • Вскипятить воду, оставить так на полчаса.
  • Вылить жидкость из чайника, промыть.

Лимонная кислота хорошо удаляет накипь, можно повторить процедуру 2-3 раза. Если слой накипи на ТЭНе очень плотный, нужно купить специальное чистящее средство, например, «Антинакипин» или Major Domus.

Как очистить электрочайник от накипи

Средства для удаления накипи

Не отключается

Иногда пользователи сталкиваются с такой ситуацией, что электрочайник воду нагревает, доводит до кипения, но не выключается. Это опасная проблема, поскольку можно забыть о включенном чайнике, вода выкипит и спираль сгорит. Основные причины, почему прибор не отключается:

  1. Самая распространенная проблема – неплотно закрытая крышка, которая препятствует образованию достаточного количества пара в колбе прибора.
  2. Вторая причина – засорение паропропускающего отверстия. Оно расположено под крышкой чайника в месте соединения ручки и корпуса. Отверстие для пара следует прочистить зубочисткой.
  3. Оплавление контактов биметаллической пластины, отвечающей за отключение кнопки при закипании воды. Для проверки нужно снять крышку корпуса электрочайника и крышку на ручке.

Пластина расположена под клеммной коробкой (вместе с термостатом) и на кнопке. Контакты выключателя должны размыкаться, когда на них воздействует платина, и отключать прибор. Если заплавился штырек или прикипели друг к другу контакты, нужно устранить неисправность – почистить их.

Когда детали не подлежат ремонту, кнопку (выключатель) заменяют, собирают электроприбор и снова проверяют. Термостат расположен в нижней части корпуса, и чтобы его заменить, устройство разбирают полностью. Ремонт кнопки чайника выполняют следующим образом:

  • Отключают прибор от сети, снимают с подставки.
  • Откручивают винты на нижней панели (днище).
  • Поддевают накладку на ручке тонкой отверткой.
  • Извлекают крепежные винты, отсоединяют ручку.
  • Корпус агрегата аккуратно отделяют от днища.
  • Открывается доступ к контактной группе, реле, ТЭНу.

Биметаллическую пластину меняют на новую деталь, если у нее изношенный вид. Оценивают состояние термостата (кнопки), проверяют контакты, очищают их от гари. Собирают прибор, проверяют – если ничего не помогло, кнопку нужно заменить и снова собрать чайник.

Кнопка включения

Вышедшую из строя кнопку отключения можно заменить

Как разобрать подставку

Стоит проверить работоспособность подставки

Не нагревает воду до кипения

Если электрочайник отключается до закипания воды, причиной может быть накипь, образовавшаяся на нагревательном элементе. ТЭН оснащен предохранителем от перегрева, накипь на поверхности спирали препятствует теплоотдаче. В итоге нагревается не вода, а спираль. При срабатывании предохранителя чайник отключается, но вода так и не закипает. Чтобы решить проблему, нужно очистить накипь. Как починить чайник с нагревателем дисковым или спиральным? Для этого необходимо прокипятить в колбе:

  1. Воду с лимонной кислотой – 2 пакетика по 20 г.
  2. Раствор пищевой соды – 3-4 ст ложки на 1 литр.
  3. Кока-колу – в составе есть ортофосфорная кислота.
  4. Специальное чистящее средство для удаления накипи.

После этого колбу освобождают вместе с отставшими твердыми отложениями. Накипь может оставаться и на стенках, особенно в моделях с открытым типом ТЭНА. Несколько раз кипятят воду, чтобы не было осадка, и пользуются чайником в обычном режиме.

Также причиной, почему прибор отключается до кипения, является неплотное крепление спирали или поломка термостата.

Вытекает вода

Простое устройство чайника позволяет устранять многие неисправности самостоятельно. Иногда пользователи сталкиваются с проблемой протечки электрического прибора. Нужно найти место нарушения герметичности:

  • Прокладка, установленная в месте соединения закрытого дискового ТЭНа с внутренними стенками корпуса. Для устранения течи снимают нижнюю крышку чайника, отсоединяют верхнюю защиту, установленную на защелках. Выдавливают нагревательный элемент с прокладкой. Как отремонтировать чайник с дисковым нагревателем: промыть электроприбор, уплотнительное кольцо и ТЭН. Если прокладка сильно изношенная, ее нужно заменить. Демонтированные фрагменты просушивают феном и собирают в обратном порядке. После этого чайник наполняют водой и оставляют на сухом полотенце на 15-20 минут. При отсутствии течи прибором можно пользоваться.
  • Протечка через место крепления нагревательного элемента открытого типа. Через неплотное соединение резервуара с электронагревателем открытого типа запросто может просачиваться вода. Нужно подтянуть крепление, которое удерживает ТЭН, — снимают крышку корпуса и крышку ручки, подтягивают болты спирали. После этого колбу наполняют водой и проверяют на наличие протечек. Если подтягивание крепежа нагревательного элемента не помогло, электроприбор разбирают, чтобы заменить резиновую прокладку по такому же принципу, как описано выше.
  • Течь в месте крепления стеклянного фрагмента, который показывает уровень воды, к корпусу. Микротрещины могут образоваться в самом оргстекле или вода протекает в месте установки силиконовой прокладки. Уплотнители нужно заменить, а стекло уровнемера заклеить герметиком для склеивания плексигласа/оргстекла – Acrifix116 или 117 116 или 117, «Момент», а также клеевые составы Сosmofen или Colakril.

Микротрещины в самой конструкции – самая распространенная проблема, особенно часто протекают дешевые модели. Можно попробовать пользоваться прибором чаще, чтобы мелкие трещины заполнила накипь, но это не лучший вариант решения проблемы. Если вода просачивается через корпус, нужно вернуть прибор по гарантии и приобрести другой чайник. Трещины чаще образуются на пластиковых моделях или аппаратах с дисковым нагревателем.

Склеивать корпус не рекомендуется – при кипячении воды токсичные вещества будут попадать в жидкость. Если вода течет через днище, ремонтировать прибор бессмысленно, поскольку в нижней части агрегата находятся все важные узлы. Попадание воды приведет к замыканию контактов, а ремонт в сервисном центре такой поломки обойдется дорого.

Место протечки

Место локализации течи и причины ее возникновения зачастую одинаковы для всех моделей чайников

Водомерное окошко

Протечка водомерного окошка – частое явление

Трещина

Трещину на корпусе можно попытаться заклеить, но лучше заменить такой чайник на новый

Термоклей

Трещину на чайнике можно попробовать заклеить термоклеем

Перегорание ТЭНа

Когда на спирали нагревательного элемента долгое время накапливается накипь, ТЭН выходит из строя. Такой поломке больше подвержены спиральные нагреватели открытого типа, полностью контактирующие с водой, чем дисковые элементы. Если в чайник забыли налить воду и включили прибор в сеть, это тоже приводит к перегоранию ТЭНа. Перед ремонтом нужно прозвонить чайник тестером. Сначала аппарат разбирают, чтобы получить доступ к ТЭНу. Затем щупы мультимера присоединяют к контактам нагревателя. Если есть сигнал или загорается лампочка тестера, спираль (диск) исправная.

Проверить нагреватель можно и без измерительного прибора. Для этого нужно к одному контакту ТЭНа присоединить ноль электросети, а к другому – фазу. Затем берут лампу на 220 Вт, вставляют в патрон, из которого выведены два изолированных кабеля. Зачищенными концами проводов касаются контактов ТЭНа. Если лампа загорится, спираль исправная, если нет – требуется замена нагревательного элемента в чайнике. Как заменить спираль:

  1. Тестер переводят в режим омметра и замеряют сопротивление нагревателя.
  2. При показателе 1 или бесконечность, нужно поставить новый нагревательный элемент.
  3. Электрочайник разбирают, демонтируя дно, крышку и накладку на ручке.
  4. Откручивают винты крепления ТЭНа, а спираль отсоединяют от проводов.
  5. Нагревательный элемент вынимают из чайника, на новый ТЭН устанавливают силиконовую прокладку, собирают электроприбор в обратном порядке.

Если пользователь столкнулся с такой проблемой, что индикатор лампочки чайника горит, но аппарат не нагревает воду, возможно оборвалась нихромовая спираль или отгорели провода вывода ТЭНа. Нагревательный элемент нужно заменить или почистить контакты.

Иногда причиной поломки чайника является соскакивание или выход из строя пружины выключателя. Кнопка не фиксируется в нужном положении, поэтому пружину необходимо вставить на место, а если она лопнула, заменить деталь. Для этого разбирают ручку прибора, откручивают крепеж и демонтируют выключатель. Пружину вставляют или заменяют, чайник собирают в обратном порядке.

Больше проблем доставляют электроприборы с дисковым нагревателем. В результате контакта с водой на ТЭНах образуется ржавчина. Коррозийные процессы приводят к износу нагревательного элемента. Для решения проблемы диск нужно заменить: открутить шурупы на днище, отщелкнуть его и снять дно чайника. После этого ТЭН выдавливают вместе с силиконовой прокладкой, отсоединяют от него все узлы. Элементы конструкции устанавливают на новый диск – клемник, термостат – и собирают агрегат.

Проверка ТЭНа

Проверка ТЭНа электрочайника на наличие пробоя на корпус

При каких поломках можно вернуть электрический чайник по гарантии

Качественная бытовая техника дорого стоит, поэтому гарантия на прибор позволяет вернуть деньги в случае поломки агрегата. Но не при любой неисправности чайник получится сдать обратно в магазин. По гарантии примут аппарат, в котором обнаружены существенные недостатки. К ним относятся:

  1. Неисправности, не подлежащие устранению.
  2. Постоянные поломки одного и того же узла.
  3. Поломка, ремонт которой стоит очень дорого.
  4. Неисправность, которую нельзя быстро устранить.
  5. Серьезные механические повреждения корпуса.
  6. Низкое качество прокладки, вызывающее протечки.
  7. Выход из строя ТЭНа при правильной эксплуатации.

Чтобы вернуть электрический чайник в магазин, нужно обратиться с письменной претензией. В ней указывают причину возврата – поломку, которая связана с дорогим или длительным ремонтом, или другое серьезное повреждение. Администрация магазина предложит обратиться в сервисный центр компании-производителя. По истечении 20-дневного срока поломку должны устранить. Если этого не произошло, покупателю возвращают деньги или предлагают взамен другой электрочайник.

Продавец (магазин) может оплатить проведение экспертизы товара, чтобы определить причину неисправности – вина покупателя или заводской брак. Если дефект электроприбора возник по вине производителя, потребитель вправе требовать возмещение морального ущерба, но уже в суде.

Электрические чайники стали неотъемлемой частью оборудования кухни. Удобные компактные приборы быстро кипятят воду, занимают немного места и привлекают внимание красивым дизайном. Без чайника не обойтись, и чтобы он служил долго, нужно выбирать качественные товары.

Видео

Ремонт электрочайника | Мастер-класс своими руками

Очень нужный и удобный прибор — электрочайник. Дома, на работе и где бы вы не были, при наличии розетки, он поможет вам приготовить бодрящий горячий напиток.
Но ни один чайник не может работать вечно, поэтому настает время когда они ломаются, что может очень огорчить. Иногда нет необходимости покупать новый дорогой прибор, достаточно приложить небольшие усилия и возможно поломку получится устранить.
В этой статье будет рассматриваться одна из основных поломок электрочайника и способ ее устранения.
Ремонт электрочайника
Для начала нужно запастись терпением и инструментами изображенными на фото.
Ремонт электрочайника
Как показывает практика, чаще всего выходит из строя нагреватель или кнопка включения прибора. Поэтому поиски поломки будут направлены именно на эти узлы.
Итак, начинаем с разборки корпуса. Для этого необходимо открутить винты крепления в нижней части чайника.
Ремонт электрочайника
Ремонт электрочайника
Как видно на фото откручиваем три винта ближе к центру, наружные отверстия, — куда указывает палец, — не имеют винтов, они предназначены для вентиляции.
Ремонт электрочайника
Винты складываем в одно место, чтобы не потерять, и снимаем поддон. Здесь вы увидите нагреватель, лампу-индикатор и провода, идущие через ручку на выключатель.
Ремонт электрочайника
Ремонт электрочайника
Вначале проверяем целостность ТЭНа (нагревателя) на обрыв. Для этого соединяем указатель напряжения, или любой другой прибор для прозвонки с выводами нагревателя.
Ремонт электрочайника
Если показывает цепь, значит он цел и можно продолжать поиск поломки дальше.

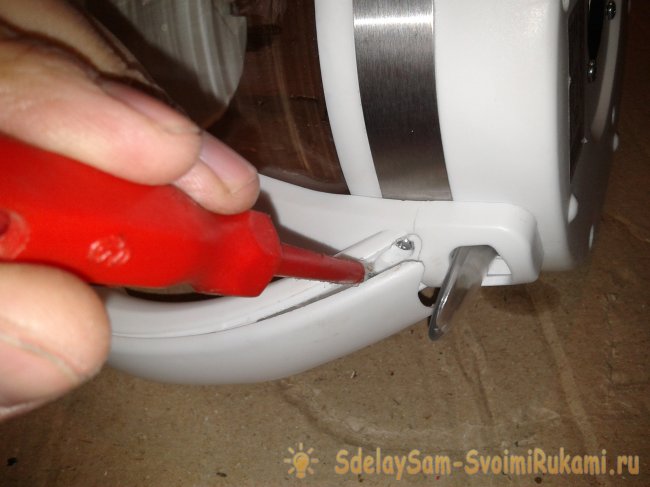

Теперь нужно добраться к выключателю на ручке. Для этого снимаем верхний кожух рукоятки. Сделать это можно подковырнув отверткой в месте соединения двух частей ручки.
Ремонт электрочайника
Также можно держа чайник вертикально и наклонив поддон вниз, извлечь защелку рукоятки с нижнего гнезда.
Ремонт электрочайника
Теперь оттягивая руками кожух, освобождаем его из защелок.
Ремонт электрочайника
Ремонт электрочайника
Когда он снимется полностью, вы увидите два провода, подходящие к кнопке питания.
Ремонт электрочайника
Откручиваем винт крепления кнопки и снимаем ее.
Ремонт электрочайника
Вот вы видите биметаллическую пластину, отвечающую за отключение чайника во время закипания. Ее трогать не нужно.
Ремонт электрочайника

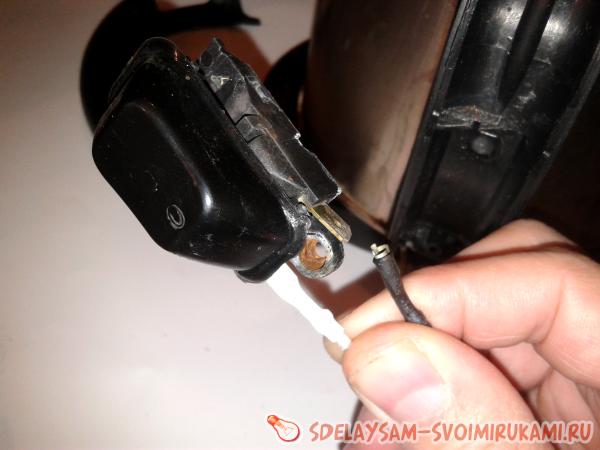

Далее отсоединяем провода от кнопки, чтобы они вам не мешали. Соединение сделано на разъемах, поэтому не составит труда отсоединить их, потянув на себя.
Ремонт электрочайника
Теперь смотрим на контакты кнопки и видно, что они изрядно подгорели.
Ремонт электрочайника
Это затрудняет контакт и соответственно работу самого чайника. Чтобы удобно было работать с контактами, можно снять верхнюю часть кнопки.
Ремонт электрочайника

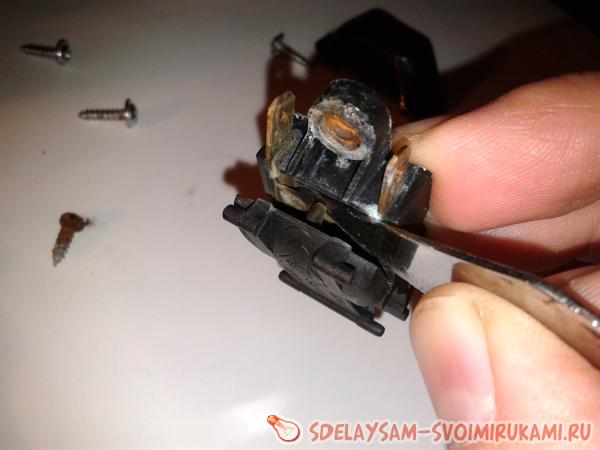

Используя нож или тонкий надфиль — зачищаем верхний и нижний контакты. Делать это нужно осторожно, чтобы не погнуть и не поломать один из них. Особенно это касается нижнего, так как он имеет пружинистую структуру, которую нельзя нарушить.
Ремонт электрочайника
Ремонт электрочайника
Когда шлифовка сделана, плоскогубцами немного прижимаем верхний неподвижный контакт. Будьте аккуратны, чтобы не перегнуть его слишком сильно. Иначе он не будет размыкаться. Смещение должно быть примерно на 1мм.
Ремонт электрочайника
С этим закончили, теперь зачистим клеммы на кнопке.
Ремонт электрочайника
Также следует для лучшего контакта, немного подогнуть плоскогубцами разъемы на проводах.
Результат работы кнопки проверяем прозвонкой. Во включенном состоянии должен быть уверенный контакт, а в выключенном — отсутствие его.
Ремонт электрочайника
Ремонт электрочайника
Ставим кнопку обратно, и зажимаем винтом крепления.
Ремонт электрочайника
Ремонт электрочайника
Соединяем провода, и закрываем кожух рукоятки.
Ремонт электрочайника
Делать это нужно сверху вниз.
Ремонт электрочайника
Далее делаем все также, как при разборке, но в обратном порядке.
Ремонт электрочайника
Ставим чайник на подставку и включаем в сеть.
Ремонт электрочайника
Видно как закипает вода и чайник сам отключился.
Ремонт электрочайника
Можно считать, что ремонт прошел успешно, и прибор прослужит еще долгое время.
На этом все, успешных вам ремонтов.

Как электрический чайник подключить напрямую без кнопки — MOREREMONTA

Если у чайника не работает кнопка включения, проблему можно решить самостоятельно, отремонтировав электрочайник.

Почему не работает

Клавиша — часть электрической цепи, которая замыкает и размыкает ее. Включение происходит принудительным путем, а выключение — под воздействием пара.

В устройство встраивается биметаллическая пластина (термостат)— именно она выключает прибор, когда температура достигает определенных показателей. Под воздействием высоких температур она расширяется, остывая — сужается. При многократном использовании электроприбора пластина деформируется, что приводит к поломке.

В большинстве случаев электрочайники изготавливают из пластмассы. Этот материал не всегда выдерживает высоких температур. Плавясь около электрических контактов, он также приводит к поломке.

Важно! Самопроизвольно выключаться чайник может и по причине отсутствия либо маленького количества воды в нем.

Как починить кнопку электрического чайника своими руками в домашних условиях

Перед тем, как починить кнопку на электрическом чайнике, нужно найти причину поломки. Для этого необходимо открутить шуруп в той части, у которой она крепится. Чаще всего он находится под ручкой.

Разборка выполняется аккуратно — все детали хрупкие и не подлежат восстановлению:

  • Если причина поломки — деформация биметаллической пластины, нужно придать ей прежнюю форму плоскогубцами.
  • Если контакты перегорели либо покрылись нагаром — необходима их зачистка. Провода зачищаются наждачной бумагой и проверяются на работоспособность тестером.
  • Если расплавилась сама клавиша — она подлежит замене. Для этого от старой кнопки отсоединяются контакты и откручивается саморез, а затем аналогично прикручивается новая клавиша.

Перегоревшая деталь заменяется на аналогичную себе по форме. При незначительных отклонениях ее размеров поможет более длинный шуруп либо увеличение отверстия под нее.

После всех манипуляций электроприбор собирается, а шуруп под ручкой закручивается обратно.

Как сделать электрочайник напрямую без кнопки включения

Стоимость новой клавиши либо биметаллической пластины может быть слишком высокой по отношению к цене самого электрочайника. В таком случае можно сделать его, подключив напрямую без включающего механизма.

Важно! Электрочайник будет включаться при подсоединении к электрической розетке, а выключаться вытаскиванием вилки из розетки.

Для подключения напрямую необходимо:

  • разобрать электроприбор;
  • отсоединить контакты;
  • соединить и скрутить концы проводов между собой;
  • зафиксировать контакты друг с другом изолирующей лентой;
  • собрать электрочайник, зафиксировав ручку шурупом.

Ремонт устройства для включения электроприбора — несложный процесс. Выполняя действия по инструкции, можно продлить любимому чайнику жизнь и сэкономить денежные средства.

Недавно у нас в офисе сломался чайник. В этот же день мы купили новый, т.к. без чайника на работе делать нечего В наше время чайник стоит не дорого, но, тем не менее, хочу рассказать, как можно привести в чувства электрочайник не имея особых знаний и инструментов.

К сожалению, я не делал никаких фотографий, поскольку не собирался писать статью на эту тему. В общем, отвлечемся немножко от проектирования.

Наш чайник был фирмы BOSH. Фирма хорошая, но чтобы разобрать такой чайник нужно изрядно попотеть. Через 5 мин разбора, я понял, что нужно просить помощь у ЯНДЕКСА. К счастью, на ютубе нашел видео разбора точно такого чайника.

Кое как, но я его почти разобрал, хотя можно было открутить лишь нижнюю часть, где установлен ТЭН.

Чтобы починить чайник, как и любой другой электроприбор, нужно знать его конструкцию.

Электрическая схема чайника

Основными элементами чайника являются: ТЭН, терморегулятор, кнопка, сигнальная лампа.

Всегда пытайтесь импровизировать. Если чего-то не знаешь – не стоит бояться. Первым делом — проверь все контактные соединения. Затем необходимо проверить нагревательный элемент.

Если в вашем чайнике сгорел ТЭН, то такой чайник можно выбросить в мусорное ведро.

В моем случае необходимо было снять нижнюю часть чайника, чтобы добраться до ТЭНа. Чтобы узнать состояние нагревательного элемента нам понадобится мультиметр.

Если ТЭН исправен, то его сопротивление будет около 25 Ом. Сопротивление зависит от мощности чайника:

R= U 2 /P=220 2 /2000=24,2Ом

Если ваш чайник перестал работать, то вероятнее всего из-за выхода из строя кнопки с контактом. Можно попытаться почистить контакты. У меня не получилось – я его сломал, возможно, он был уже надломан.

В связи с тем, что в домашних условиях найти запасную кнопку либо другой элемент чайника практически не возможно, то у нас остается лишь один способ привести в чувства электрочайник – подключить ТЭН напрямую к питающему проводу.

Один провод, который приходит из сети, будет уже подключен к ТЭНу, а второй провод нужно переподлючить минуя кнопку. Думаю, у вас не составит труда соединить два нужных провода.

У меня получилось все достаточно примитивно:

Схема чайника после ремонта

Такая схема имеет больше недостатков, чем достоинств, но чайник работает, если правильно эксплуатировать и не требует полной разборки чайника, а это очень важно.

Вот такие простые действия смогут продлить жизнь вашему чайнику. Конечно, пользоваться таким чайником не совсем удобно, поскольку нужно контролировать его работу.

Только после того как я собрал чайник, я понял, что ведь можно было оставить в схеме терморегулятор и лампу, выбросив из схемы контакт с кнопкой.

В идеале у меня должно было получиться так:

Если конструкция чайника ремонтопригодная, то сделать это будет не трудно. В случае с BOSH, лучше не пытаться, т.к. собрать его будет очень трудно, при этом часть защелок просто-напросто сломаются при разборе.

Возился с чайником не потому, что я его хотел починить. Мне просто было интересно, а если старую вещь получается реанимировать, то это еще и приятно.

Не спешите выбрасывать бытовую технику. Возможно, минимальный ремонт позволит продлить срок службы

Недавно у нас в офисе сломался чайник. В этот же день мы купили новый, т.к. без чайника на работе делать нечего В наше время чайник стоит не дорого, но, тем не менее, хочу рассказать, как можно привести в чувства электрочайник не имея особых знаний и инструментов.

К сожалению, я не делал никаких фотографий, поскольку не собирался писать статью на эту тему. В общем, отвлечемся немножко от проектирования.

Наш чайник был фирмы BOSH. Фирма хорошая, но чтобы разобрать такой чайник нужно изрядно попотеть. Через 5 мин разбора, я понял, что нужно просить помощь у ЯНДЕКСА. К счастью, на ютубе нашел видео разбора точно такого чайника.

Кое как, но я его почти разобрал, хотя можно было открутить лишь нижнюю часть, где установлен ТЭН.

Чтобы починить чайник, как и любой другой электроприбор, нужно знать его конструкцию.

Электрическая схема чайника

Основными элементами чайника являются: ТЭН, терморегулятор, кнопка, сигнальная лампа.

Всегда пытайтесь импровизировать. Если чего-то не знаешь – не стоит бояться. Первым делом — проверь все контактные соединения. Затем необходимо проверить нагревательный элемент.

Если в вашем чайнике сгорел ТЭН, то такой чайник можно выбросить в мусорное ведро.

В моем случае необходимо было снять нижнюю часть чайника, чтобы добраться до ТЭНа. Чтобы узнать состояние нагревательного элемента нам понадобится мультиметр.

Если ТЭН исправен, то его сопротивление будет около 25 Ом. Сопротивление зависит от мощности чайника:

R= U 2 /P=220 2 /2000=24,2Ом

Если ваш чайник перестал работать, то вероятнее всего из-за выхода из строя кнопки с контактом. Можно попытаться почистить контакты. У меня не получилось – я его сломал, возможно, он был уже надломан.

В связи с тем, что в домашних условиях найти запасную кнопку либо другой элемент чайника практически не возможно, то у нас остается лишь один способ привести в чувства электрочайник – подключить ТЭН напрямую к питающему проводу.

Один провод, который приходит из сети, будет уже подключен к ТЭНу, а второй провод нужно переподлючить минуя кнопку. Думаю, у вас не составит труда соединить два нужных провода.

У меня получилось все достаточно примитивно:

Схема чайника после ремонта

Такая схема имеет больше недостатков, чем достоинств, но чайник работает, если правильно эксплуатировать и не требует полной разборки чайника, а это очень важно.

Вот такие простые действия смогут продлить жизнь вашему чайнику. Конечно, пользоваться таким чайником не совсем удобно, поскольку нужно контролировать его работу.

Только после того как я собрал чайник, я понял, что ведь можно было оставить в схеме терморегулятор и лампу, выбросив из схемы контакт с кнопкой.

В идеале у меня должно было получиться так:

Если конструкция чайника ремонтопригодная, то сделать это будет не трудно. В случае с BOSH, лучше не пытаться, т.к. собрать его будет очень трудно, при этом часть защелок просто-напросто сломаются при разборе.

Возился с чайником не потому, что я его хотел починить. Мне просто было интересно, а если старую вещь получается реанимировать, то это еще и приятно.

Не спешите выбрасывать бытовую технику. Возможно, минимальный ремонт позволит продлить срок службы

Ремонт электрочайника своими руками

Выпить чашку горячего чая или кофе всегда приятно и полезно, особенно когда за окном холодно или идет дождь. Некоторые, вообще не могут себе представить начало дня без чашки бодрящего кофе.
Ну а нагреть воду для этих напитков, поможет электрический чайник, и без него никак. Если конечно у вас нет под рукой газовой плиты, или дорогостоящей кофеварки.
Поэтому поломка электрочайника может негативно отразится, как на производительности работ, так и качестве всей жизни таких людей.
Стоит заметить, что именно электрочайники занимают основное, лидирующее место, как приборы для подогрева воды на рабочих местах.
Поэтому было бы полезно знать основные возможные поломки чайников и методы их устранения.
Один такой чайник будет рассматриваться в этой статье.
Ремонт электрочайника
В один прекрасный день этот прибор перестал нагревать воду, притом рычажок включения упорно не хотел становиться в положение «включено».
Ремонт электрочайника
При попытке это сделать, его просто отбрасывало в положение «отключено», то есть он работал как обратная пружина. Также при принудительном удержании рычага во включенном положении ничего не происходило. Не грел нагреватель, не светился индикатор работы аппарата. Индикатором в этом типе чайника выступает синяя светодиодная подсветка стеклянной чаши.
Прозвонка шнура и подставки ничего не дала, они оказались исправны.
Ремонт электрочайника
Но это было не так важно, ведь понятно было, что проблема на 90% в рычаге отключения и его деталях. Ведь именно его контакты принимают основной «удар» электрической дуги при отключении прибора.
Итак, можно приступать к разборке. Для этого достаточно иметь крестовую отвертку.
Ремонт электрочайника
Кладем чайник на бок или дном вверх и откручиваем все винты по периметру подошвы.
Ремонт электрочайника
Это три винта внутри круга и четыре снаружи.
Ремонт электрочайника
Складываем винты отдельно по типу, чтобы при сборке не испортить уже нарезанную ими резьбу в теле чайника, используя не тот винт.
Далее, чтобы добраться до боковых винтов, которые так же удерживают днище чайника, необходимо чем-то острым (отвертка, нож), подковырнуть накладку снизу и слегка потянуть ее на себя, освободив тем самым защелки.
Ремонт электрочайника
Ремонт электрочайника
Так, будет возможен свободный доступ к этим винтам.
Отводим накладку слегка в сторону, и откручиваем скрытые винты крепления.
После, обхватив рукой нижнюю часть чайника, аккуратно снимаем ее, продев через «лапку» выключателя.
Ремонт электрочайника
Ремонт электрочайника
На самой подошве никаких элементов, требующих отсоединения нет, поэтому она снимается и откладывается в сторону.
Ремонт электрочайника
Ремонт электрочайника
Теперь, можно увидеть всю «начинку» нашего чайника, а также добраться до необходимых узлов для диагностики и ремонта.
Ремонт электрочайника
От электрического модуля отходят две пары тоненьких проводов с которыми следует быть максимально осторожными. Они питают два светодиода подсветки стеклянной чаши и при частом изгибе могут быть значительно повреждены. Поэтому, снимая и осматривая данный модуль, желательно стараться лишний раз не перегибать эти места.
Ремонт электрочайника
Далее, смотрим на ручку управления выключателем. От нее отходит несколько рычагов, которые воздействуют на контакты, тем самым совершая включение и отключение последних.
Ремонт электрочайника
В любом случае, чтобы добраться еще дальше и произвести тщательный осмотр контактов, необходимо открутить винты крепления модуля и снять его.
Ремонт электрочайника
Ремонт электрочайника
Снизу модуля находятся биметаллические пластины, которые соприкасаясь с нагревательным элементом, совершают автоматическое отключение прибора от сети, при закипании или перегреве.
Ремонт электрочайника
От пластин отходит керамический стержень, он то и давит на контакты при прогибе биметалла, тем самым разрывая цепь.
Ремонт электрочайника
Первая пластина отключает контакт при закипании, вторая — при сильном перегреве подошвы, например, когда в чайнике нет воды, или при поломке первой пластины.
Ремонт электрочайника
Внимательно осматривая первые пластины с контактами, было замечено, что они подгоревшие.
Ремонт электрочайника
Также при попытке соединить контакты, путем включения рычага управления, было замечено, что этого не происходит из-за недостаточного изгиба контактных пластин.
Делая это отверткой напрямую, стало понятно, что подвижные пластины стали неподвижными, из-за расплавившейся пластмассы, которая стекая, образовала выпуклость между нижним и верхним контактами, препятствуя их соединению.
Ремонт электрочайника
С помощью тонкой отвертки, выпуклость была удалена, а контакты зачищены тонким ножом.
Ремонт электрочайника
Ремонт электрочайника
Чтобы удобно было зачищать, можно кусачками откусить пластмассовый бортик напротив контактов. Это даст возможность и в дальнейшем производить зачистку без особых усилий и помех.
Ремонт электрочайника
Если подвижный контакт при включении все же не соединяется с неподвижным, нужно немного опустить второй. Сделать это будет удобно, предварительно сняв биметаллическую пластину, сдвинув ее слегка в сторону.
Ремонт электрочайника
Ремонт электрочайника
Далее, кладем модуль на ровную поверхность и наставив сверху на контакт жало отвертки, делаем несколько коротких ударов рукой по ее рукоятке.
Ремонт электрочайника
После чего, проверяем тестером замыкание при включении.
Кстати, делать это можно соединив концы тестера с двумя кольцевыми контактами на соединительной розетке. Центральный штырь — это «земля» или корпус чайника. При включенном выключателе и рабочем нагревателе — эти контакты должны звонится накоротко.
Ремонт электрочайника
Если соединение прибор не показывает, повторяем процедуру изгиба еще раз, пока не будет надежное замыкание контактов.
Не стоит сильно бить молотком по рукоятке отвертки, иначе можно просто сломать пластину и потерять последнюю надежду вернуть чайник к жизни.
На момент изгиба можно вытащить керамический стержень, чтобы случайно не сломать его. После, нужно вставить его обратно и установить пластину.
Теперь, прикручиваем модуль к подошве нагревателя и устанавливаем чайник на подставку. Набрав в чайник немного воды, включаем вилку в розетку, а выключатель в положение «включено».
Ремонт электрочайника
Ремонт электрочайника
Ремонт электрочайника
Если все сделано правильно, происходит закипание воды под синюю декоративную подсветку.
Ремонт электрочайника
Далее, отключаем вилку и продев стеклянный рычаг через вырез в корпусе, ставим пластмассовую подошву на свое место.
Ремонт электрочайника
При установке, очень важным моментом является правильная состыковка этих двух частей. Как показано на фото, когда нижняя часть якобы вставлена, нужно пальцем надавить на выемку вверху рычага.
Ремонт электрочайника
Происходит щелчок, и две части состыковываются правильно и окончательно. Если этого не сделать, при окончании сборки, кнопка включения снова не будет включаться, потому что система рычагов будет упираться в подошву и не давать ей ход. Придется снова разбирать весь чайник, что очень нежелательно.
Теперь, устанавливаем рукоятку.
Ремонт электрочайника
Первое, что нужно сделать — это попасть верхней частью стеклянной чаши в паз между рукояткой и верхней крышкой.
Далее, прижимаем рукоятку к корпусу.
Ремонт электрочайника
С помощью винтов под накладкой, закрепляем рукоятку.
Ремонт электрочайника
Защелкиваем накладку и проверяем плотность соединения стеклянной и пластмассовой части по всей окружности чаши.
Ремонт электрочайника
Если все правильно и плотно соединилось и нет зазоров, переворачиваем чайник и зажимаем винты на подошве.
Доливаем в чашу воды и повторно включаем чайник.
Ремонт электрочайника
На фото видно, что прибор работает, и вода закипает.
Ремонт электрочайника
Также, чайник должен сам отключится. Так и происходит.
Ремонт электрочайника
Можно считать, что ремонт прошел успешно и этот замечательный прибор еще не раз порадует своих хозяев бодрящим, согревающим напитком.

Ремонт электрического чайника

Вы включили чайник, а в ответ тишина.

Начинаем думать, что же случилось? Первые догадки пришедшие на ум — вышел из строя нагревательный элемент. Но не спешите выбрасывать чайник, еще ничего не потеряно, возможно причина из-за которой чайник ну никак не хочет кипятить воду кроется совсем в другом. Начинаем искать причину Для начала надо проверить напряжение в сети, возможно неисправна электрическая розетка в которую включен ваш чайник. Включаем в эту розетку другой злектроприбор и если он работает — розетка исправна. Вот теперь нам понадобится инструмент.

Пока обойдемся только отверткой и тестером

Теперь нам надо проверить исправна ли электрическая вилка, подставка чайника и провод соединяющий эти два элемента. Тестером поочередно прозваниваем контакты электровилки с контактным гнездом подставки электрического чайника, включая и земляной контакт. на электровилке он находится с боку, а на подставке чайника в центре контактного гнезда. В нашем случае цепь исправна, обрывов нет.


Переходим к следующему этапу.
Сначала, не разбирая чайника, при помощи тестера попробуем определить в каком состоянии находится электрическая цепь чайника. Судя по показаниям тестера становится понятно, что неисправность в самом чайнике.

Берем отвертку и начинаем разбирать чайник. Откручиваем три самореза

и с помощью тестера проверяем исправность нагревательного элемента (ТЭНа). В моем случае сопротивление ТЭНа 165 Ом. Значит ТЭН исправен.

Эти показания индивидуальны и могут отличаться. Главное мы определили ТЭН исправен, продолжаем разбираться дальше. Теперь нам надо определить какой провод куда идет. Мы видим два провода белого цвета, которые подключены к неоновой лампе, которая показывает включен чайник или нет.

Один красный провод соединяет один контакт ТЭНа с электрическим гнездом чайника.

От второго контакта ТЭНа красный провод уходит в ручку чайника и через выключатель возвращается на другой электрический контакт чайника.

Тестером прозваниваем красные провода, которые уходят в ручку чайника. Показания тестера говорят о том, что в этой цепи обрыв.
Для того, чтобы определить место повреждения надо разобрать ручку чайника. Откручиваем три шурупа. Один в нижней части, два других наверху.

Перед тем как открутить верхние шурупы, надо снять крышку чайника. Открываем крышку и при помощи отвертки слегка отгибаем место соединения крышки с чайником, крышку сняли — откручиваем два шурупа.


Вот мы и добрались до внутренностей ручки. Визуально все провода в норме, повреждений нет. Теперь нам надо проверить выключатель, но пока он на своем месте сделать это не совсем удобно. Снимаем выключатель. Выключатель крепится к ручке одним саморезом.

Сначала снимаем крышку выключателя. Нижнюю часть крышки выключателя поднимаем в верх освобождая от защелки и вытягиваем ее в сторону противоположную от крышки чайника. Дальше отворачиваем саморез. Все, выключатель у нас в руках.

Отсоединяем его от проводов. Прозваниваем тестером. Тестер показывает обрыв.

Разбираем выключатель. Верхнюю его часть, применив необходимое усилие, сдвигаем в сторону контактов и приподнимаем в верх. Что мы видим, мы видим нагар на контактах выключателя.



Дальше при помощи очень мелкой шкурки, а лучше полоской плотной ткани смоченной в водке убираем нагар.

прозваниваем выключатель. Все работает. Сборку чайника производим в обратной последовательности. Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

разбираем технику и ищем проблему

Ремонт электрочайника прост – справится каждый. Внутри стоит спираль, завальцованная в дно, управляющая термостатом, кнопкой. Конструкция питается напряжением 230 вольт, защищается против перегрева термопредохранителем. Чаще проволочным – приходится менять. Дешевые модели лишены тонкостей защиты.

Ремонт электрочайника собственными руками иногда становится интересным занятием, особенно если крышка плюс ручка литые, отстыковать от электрочайника не получается. Причина: винты находятся под краем дверцы. Думаешь поневоле, как китайцы умудрились собрать чудо техники.

Ремонт электрочайников Китая

Продукция провинции Гуандун широко известна. Китай богат экономическими и прочими любопытными зонами, дающими налоговые, некоторые другие поблажки производителям. США без энтузиазма смотрит на конфликт с наследниками коммунизма, которым предсказал судьбу Ницше пару веков назад. Сегодня посмотрим, как произвести ремонт электрочайника Китая, сделанного по типовому проекту для фирмы, не стремящейся раскрыть истинное происхождение, с вероятностью 95% являющейся представителем Восточной Европы, мб, Российской Федерации. Посмотрим, чем балуют соотечественники – лучшие образчики мировой бытовой техники проходят руки Гуандунских рабочих.

ВВП Китая занимает второе почетное место. Японии – третье. Неплохо, учитывая состояние Страны восходящего солнца, пережившей Вторую мировую войну. Феодальная Япония стала крупнейшим мировым производителем электроники.

Корпус, боковая панель при ремонте электрочайника

Ниже представлены фото, позволяющие воочию насладиться видами детали простейшей конструкции. По тексту на снимки будут ссылки. Хотите – смотрите, не хотите – листайте вслепую. Разборка начинается крышкой. Пропустив шаг, нельзя снять боковую панель, скрывающую светодиод плюс выключатель. С одетой боковой панелью сложнее снимать донце. Дилемма. Сделайте наоборот, если ищете трудностей, крышку можно тогда вообще не снимать!

Электрочайник без крышки

Крышка. Держится двумя ушками двумя штырями. Пластиковый монолит, замучаешься разбирать, монтаж того сложнее. Штыри отлично показывает первое фото. По бокам два винта, немедля откручиваем, снимаем боковую панель. Все аккуратно внутри – плюс модели, часто найдем целую неразбериху проводов. Переходим к донцу.

Вкруг разъема, где предусмотрена клемма заземления (конструкция висит в воздухе), три винта. Откручиваем, убеждаемся: донце медлит сниматься. По периметру располагаются шесть пластиковых зубьев, входящих в шесть отверстий корпуса. Чтоб случайно не развалилось, умотанное эксплуатацией, по бокам каждого зуба направляющая. Поочередно зубцы придется отщелкнуть отверткой отдельно (смотрите фото ниже), нарушите – поломаете донце, снимая. Сделали снимок каждого зубца, иллюстрируя сказанное. Откладываем демонтированные детали в сторону, смотрим выключатель.

Отвёрткой поддеваем края

Выключатель, датчик температуры: точка зрения ремонтника электрочайника

Фото показывает из нижнего положения. Блестящий кружок с разрезом – механический сенсор. Благодаря биметаллической пластине, улучив момент, электрочайник выключается. Вода закипает, начинает выделяться повышенное количество пара. Проходит маленькое отверстие корпуса, расположенное под выключателем, прикрытое круговой неплотной пластиковой заглушкой (см. фото). Пластина установлена, находясь над воротами пару. Начинается кипение, температура резко повышается. Спустя момент, можно услышать щелчок. Язычок пластины, составленный парой металлов, резко выгибается вверх. Похоже, биметаллическое реле.

Пластиковая заглушка

Теперь выключатель. Не так прост. Деталь лишена видимых соединений, исключая металлическую скобу, показанную фото сбоку. За нее крепится верхняя подвижная часть. Когда включаем чайник, носик выключателя упирается в язычок круглой пластины с вырезом, скоба сжимается. Благодаря конструкции, неопределенное время детали сохраняют начальное положение. Щелчок! Малейший рывок высвобождает скобу, возвращающую выключатель в исходное положение.

Осмотрим донце корпуса. Здесь находятся:

  • круговой разъем;
  • завальцованная спираль;
  • резистор делителя светодиода номиналом 14 кОм.

Пока выключатель дремлет, светодиод светится синим. Приложено полное напряжение 230 вольт. Фото доступно показывает: резистор обгорел, контакты были вставлены в зажимные клеммы, одна не выдержала осмотра. Пришлось припаять. Резистор делителя соединен параллельно с завальцованным нагревателем. Электрочайник включается – свечение сменяется оранжевым. Двойной светодиод (школьные учителя умолчали?), в отличие от типичного использования оба оттенка работают одновременно, пока вода закипает. Сложение электромагнитных волн разных оттенков дает оранжевый. Сложно перечислить оттенки, формирующие суперпозицию (ремонтнику глубоко безразлично).

Механизм включения и выключения электрочайника

Уберете резистор, либо сгорит – ничего страшного не случится. Просто светодиод перестанет менять оттенок, отслеживая изменения положения выключателя. Цвет безотносителен к температуре воды. Легко заметить – отсутствует термопредохранитель. Полагаем, защита попросту отсутствует. Желающие могут оборудовать деталью металлический корпус, рядом с кольцевым разъемом. Обеспечите защиту против пустого включения. Данный чайник может стать причиной пожара, лишенный защиты. Рекомендуем прибор дополнить термопредохранителем. Поставить не где-нибудь в центре, периметром нагревательного элемента, увеличив надежность.

Значение мощностей на чайнике

Сопротивление ТЭНа составляет 30 Ом. Фото показывает через дробь значения мощностей на металлической поверхности 220 и 240 В. Хватит понять, что может сломаться. Устройство электрочайника простое, ремонт потянет даже чайник, но… Снять крышку было просто, а водворить назад! Надеемся, читатели решат вопрос самостоятельно, затрудняемся ответить. Зато подскажем, как разобрать выключатель желающим прочистить контакты. Расстояние промежутка мизерное, пар витает в воздухе. Только посмотрите на два шурупа со снимка: покрылись ржавчиной, хотя электрочайник толком не эксплуатировался.

Полагаем, полгода спустя понадобится освежить контакты. Разберем выключатель:

  1. Поставьте палец на пластиковое ухо, крепящее выключатель к корпусу.
  2. Большим пальцем надавите кнопку с противоположной стороны.
  3. Сожмите аккуратно пальцы, сдерживающая скоба вылетит. Охраняйте пуще зеницы ока, иначе электрочайник останется только выкинуть.

Сборка ведется в обратной последовательности. Зацепите скобу передней частью кнопки, уприте в основание, аккуратно без лишних усилий водворите деталь на место. Биметаллическая пластина без проблем снимается ножиком, отверткой. Самостоятельный ремонт электрочайников состоит из таких мелочей, иначе недолго крышку поломать, одевая! Контакты сделаны бронзовыми, видны на фото. Чистить спиртом, бензином нельзя, рядом находится пластик. Полагаем, придется разжиться уксусной кислотой, выключатель ожидает очереди.

Контакты электрочайника

Придется отсоединить клеммы. Рассматриваемая модель Saturn непроста. Фото показывает небольшое отверстие клеммы, которой соответствует шип второй половинки. Если нажать туда шилом, соединение без проблем разбирается. Иначе… Не получается отодрать одно от другого. Процесс усугубляется: сочленения защищены термоусадочным кембриком, который плохо прогрет феном. Легко крошится, еле-еле держится, но… не снимается. Поэтому при необходимости режьте, разбирайте узел. Зажимные клеммы одноразовые. Проволочка резистора выскочила, обжать обратно не получилось, не удобно. Пришлось припаять.

Пластик сваривайте паяльником. Попутно используя необходимые присадки (полиэтилен). Выбирайте материал, совместимый с пищевой промышленностью. Клей применяйте термостойкий, безвредный для человека.

Вывод по ремонту электрочайника

Как поняли читатели, это одна из дешевых моделей китайских чайников, сделанная по заказу некоей фирмы. Ремонтопригодность изделия нулевая. Сложно разобрать, еще сложнее собрать. Ковыряя, легко испортить товарный вид, функциональность. Донце оделось достаточно просто, со значительным усилием, угрожающими щелчками. Крышка вызвала большие затруднения. Умелое использование фена – поможет. Имея лишь отвертку, при разборке придется туго.

Еще в магазине рекомендуем оценить сборку. Насколько тяжело будет разобрать прибор, чтобы провести ремонт электрочайника своими руками. Если изделие одноразовое, это не слишком радует, а если вдобавок опасное… без комментариев.

Надеемся, после такого подробного обзора читателям окажется под силу и ремонт электрочайников Тефаль, и ремонт электрочайника Скарлет. В конце концов, большинство продукции изготавливается Китаем. Хотим попрощаться, смотрите рисунки, оценивайте, изучайте. Если биметаллическую пластинку вставить неправильной стороной, электрочайник перестанет выключаться, когда закипит! Хотя щелчок слышен.

Главный сюрприз

Вскипяченная вода вызывает аллергические реакции. Сложно назвать процент людей, подверженных недугу. Кашпировский половине планеты причисляет обостренную реакцию. Лечит практически 100% обратившихся. Некоторых (нагловатых) отсылает обратно. Пусть опробуют местные стационары.

Регуляция иммунной системы плохо изучена наукой. Здравомыслящий человек, познавший отек Квинке, поостережется отвергать малейшую возможность излечения.

устройство узлов и принцип действия, как разобрать крышку, подставку и прочие элементы чайника

Электрический чайник незаменим на любой кухне, будь то домашняя или офисная, общественного питания. Он является лидером продаж, выпускается большими партиями, имеет широчайшую линейку моделей. Но, как и любая другая техника, электрический чайник через некоторое время может выйти из строя. Причин этому может быть несколько, поскольку этот прибор работает по достаточно простому принципу. Также он легко поддается самостоятельному ремонту. Единственным недостатком является сама разборка устройства, ведь для того чтобы провести диагностику или заменить элементарные комплектующие, необходимо чайник полностью разобрать. И самым сложным этапом является начальная стадия, поэтому многих, кто начинает самостоятельный ремонт, интересует вопрос о том, как разобрать крышку чайника и каковы следующие этапы.

Как разобрать и отремонтировать электрический чайник

Но прежде чем приступить к ремонту, нужно понять принцип работы устройства и отличаются ли между собой модели электрочайников и чем?

Принцип работы

Электрический чайник, независимо от моделей и класса, работает по одному принципу. В нижней его части располагается ТЭН, он может быть открытого или закрытого типа. Он соединяется с терморегулятором, который состоит из пластины. При подаче тока нагревательный элемент начинает разогреваться, тем самым нагревая воду в емкости. При закипании жидкости образуется пар, который поднимается вверх устройства и попадает в специальный канал, где расположен терморегулятор, который контролирует процесс работы прибора и отвечает за отключение после закипания воды. Но несмотря на всю простоту работы, многие не знают, как правильно разобрать электрический чайник и сделать это правильно. Потому что разные модели устройств имеют по-разному расположенные защелки, которые отщелкивают ручку прибора.

Распространенные неисправности

Электрочайник, как уже было сказано, имеет достаточно простой принцип работы. В нем находится незначительное число элементов, которые могут сломаться, тем самым вызвать поломку всего устройства. Среди самых распространенных проблем, с которыми могут столкнуться пользователи, стоит выделить:

  1. Электрочайник медленно разогревает воду.
  2. Он отключается до того, как жидкость в нем закипит.
  3. Не происходит отключение устройства.
  4.  Электрочайник не включается, ТЭН не греет.

Ремонт электрочайника

Медленный нагрев и отключение до момента закипания

Обе эти неисправности могут быть вызваны излишним образованием накипи на ТЭНе. В первом случае медленный нагрев обусловлен большим слоем отложений, который мешает быстро разогреться жидкости. Для устранения этой неполадки требуется просто почистить чайник от накипи. Есть множество способов, как это сделать при помощи специальных средств и народных методов. Эта процедура обязательная, в противном случае ТЭН может перегореть.

Что же касается второго вида неисправности – отключения прибора до закипания — и в данном случае также причиной является ТЭН, на котором присутствует большое количество накипи. Каждый нагревательный элемент, независимо от модели, имеет специальный предохранитель, который срабатывает сразу после того, как ТЭН начинает перегреваться. В случае поломки такого вида также достаточно очистить электрочайник от накипи.

Накипь на ТЭНе: замена

Чайник не отключается

Если после закипания воды устройство не отключается и продолжает нагревать жидкость – это может привести к сгоранию ТЭНа. Причин такой неисправности несколько. Отключение происходит в тот момент, когда пар вследствие кипения поднимается вверх и достигает канала, по которому проходит к терморегулятору. Отключение может не происходить из-за сломанной крышки, засорения накипью канала или поломки самого терморегулятора. Но если с первыми причинами можно справиться при помощи специальных средств или народных методов для удаления налета, для ремонта терморегулятора необходимо снять нижнюю крышку корпуса и разобрать прибор полностью, чтобы произвести его замену.

Замена ТЭНа: электрочайник не включается

Сгоревший ТЭН – самая частая причина поломки прибора. Она может произойти по множеству причин:

  • постоянное перегревание нагревательного элемента;
  • перепад в сети;
  • наличие большого количества накипи.

Независимо от модели, ремонт электрочайника своими руками начинается с диагностики и проверки наличия других причин, почему он может не включаться. Прежде всего, требуется проверить саму розетку, если все в порядке, то шнур на целостность и только после этого приступать к разборке корпуса.

Как разобрать корпус электрочайника с закрытым ТЭном

Независимо от модели, устройство электрочайников практически одинаковое, поэтому разборка всегда начинается со снятия крышки. Чтобы ее снять, нужно найти два самореза, они могут располагаться по-разному:

  • в более старых моделях, саморезы находятся вверху. То есть сразу после поднятия крышки к ним будет открываться доступ;
  • в современных приборах, нужно сначала снять верхнюю часть крышки. Она закреплена двумя пазами, которые входят в основание ручки. Их нужно просто немного раздвинуть. Затем откроется доступ к саморезам, которые нужно открутить.

В некоторых моделях верхняя крышка может сниматься вместе с ручкой. Поэтому прежде чем приступить к ее снятию, нужно изучить конструкции и при снятии не прилагать усилий.

Снимаем крышку чайника

Затем переходим к нижней части корпуса. Электрочайник нужно перевернуть и найти три самореза, в некоторых моделях их может быть больше, но они находятся на виду, поэтому с этим сложностей не должно возникнуть.

Раскручиваем электрочайник

Однако, чтобы отсоединить дно, потребуется немного терпения и усилий, так как по периметру имеются зубья, которые входят в отверстие корпуса. Их требуется аккуратно отщелкнуть. Это делать необходимо поэтапно, чтобы не сломать их и не повредить корпус. Чаще всего они отщелкиваются быстро при незначительном нажатии отвертки. Но если устройство было долго в эксплуатации, процедура может немного затянуться, поскольку корпус может просто прилипнуть к основанию.

После снятия основания перед вами появится нагревательный элемент, если это дисковый чайник, в котором не происходит непосредственного контакта ТЭНа и воды. Если причиной поломки, вероятнее всего, служит ТЭН, то его уже на этом этапе разборки можно прозвонить. Делается это специальным устройством. При его помощи вы можете узнать, есть ли обрыв спирали внутри нагревательной трубки, или что-то произошло с контактами. Если во время проверки тестер показывает значение, равное бесконечности, значит, необходима замена ТЭНа. Если значение примерно от 50 и до 200 Ом, с нагревательным элементом все в порядке.

Проверяем ТЭН на работоспособность

Проверяем термостат или терморегулятор. Для этого откручивается шуруп, который находится в нижней части ручки. Затем аккуратно снимаем ее. Некоторые современные модели электрочайников могут иметь единую конструкцию ручки и верхней крышки, поэтому нужно аккуратно делать все манипуляции.

Снимаем ручку электрочайника

Затем внутри ручки находим саморез. Он располагается непосредственно под кнопкой включения или выключения чайника. Его нужно открутить, а затем снять. Для этого потребуется крестообразная отвертка. После его снятия нужно прозвонить термостат – все места соединения. Чтобы разобрать сам термостат, потребуется снять накладку выключателя, они снимаются легко. Затем проверяем этот элемент. Если есть такой элемент, его лучше заменить. Если нет, разбираем дальше. Накладка снимается нажатием и выдвижением ее вперед. После чего можно зачистить все контакты.

Разбираем электрочайник старой модели

Этапы разборки несколько отличаются:

  • откручиваются саморезы, которые располагаются на дне прибора;
  • снимается нижняя боковая часть устройства;
  • затем открывается доступ к ТЭНу, переключателю и термостату.

В старых моделях, чтобы добраться до основных узлов устройства, не нужно раскручивать всю конструкцию, достаточно открутить несколько винтиков. Однако если кнопка включения и переключения находится в верхней части ручки, тогда полная разборка неизбежна.

Разбираем электрочайник старого образца

Чтобы проверить работоспособность нагревательного элемента в чайниках, где ТЭН открытый, достаточно снять одну крышку, и тогда он освобождается.

Однако не всегда причина поломки может быть связана непосредственно с самим прибором. Может выйти из строя его подставка. Поэтому важно знать, как разобрать подставку чайника, чтобы проверить ее работоспособность.

Разбираем подставку

Перед тем как приступить к самостоятельному ремонту, требуется убедиться в том, что устройство отключено от сети. Итак, первым делом нужно перевернуть подставку и открутить все болты, которые там присутствуют. Если это дисковая модель, то внизу есть три болта, которые откручиваются крестообразной отверткой. Затем снимается нижняя часть конструкции и перед вами появляется система со всеми элементами. Она легко отсоединяется от корпуса.

Как разобрать подставку

Разбираем подставку старого образца. Для начала переворачиваем ее, откручиваем все болтики, отсоединяем нижнюю часть от верхней. После чего все элементы будут в открытом доступе.

Разборка прибора, как видите достаточно легкая. Однако никогда не стоит спешить, так как могут присутствовать некоторые пластмассовые защелки, которые решил установить производитель для улучшения качества соединения.

Отправить ответ

avatar
  Подписаться
Уведомление о
