Содержание

Почему часто ломается полотно ножовки по металлу (ножовочные полотна), что делать?

Причин довольно много:

Купили так называемое «калёное» полотно для ножовки по металлу, как правило это полотно характерного чёрного цвета.

И отличается повышенной хрупкостью.

Или это же полотно слишком перетянули при установки в ножовку.

При натяжении полотна если щёлкнуть по нему пальцами должен быть характерный звон, если его не дотянуть, то звук будет глухой, если перетянуть, звук слишком высокий.

Проверьте натяжение полотна.

Возможно не правильно установили полотно в ножовку, полотно устанавливается вот таким образом,

зубья должны быть направлены вперёд от ручки ножовки.

Переустановите полотно.

Далее количество зубьев, шаг между ними, размер зубьев полотна могут быть разными.

Возможно Вы выбрали полотно которое не подходит для конкретной работы.

Например для распиловки твёрдых металлов лучше брать полотно с большим количеством зубьев.

Чем мельче зуб, чем их больше, тем проще пилить твёрдый металл и полотно не будет ломаться.

И наоборот для реза мягкого металла используется полотно с более крупным зубом.

Или поменяйте калёное полотно на биметаллическое, такие полотна редко ломаются, даже если ножовкой не правильно режете.

Далее шаг между зубом полотна.

К примеру для резки кровельного железа лучше купить полотно с шагом между зубьями в 0,8 мм.

При резке труб тонкостенных используется полотно с шагом зуба в мм.

Толстостенные трубы, 1,25 мм и.т.д.

То есть поменяйте полотно, с учётом резки определённого металла и не будет проблем.

Возможно плохой развод зубьев , полотно не качественное.

При резе его «подклинивает» и оно ломается.

Тут тоже поможет замена полотна на качественное с нормальным разводом.

Возможно не правильно режете металл, пилу сильно дёргаете на себя, слишком давите на неё, полотно не должно ходить из стороны в сторону, не должно «вилять».

Движения при распиловки возвратно-поступательные плавные и без рывков.

Возможно полотно давно в работе, зубья износились, полотно надо заменить на новое, в отличие от ножовки по дереву полотно ножовки по металлу (ручной) не затачивается.

Как выбрать и установить полотно для ножовки по металлу

Полотно для ножовки по металлу — один из самых недолговечных элементов из всего ассортимента расходников к инструментам. Конечно, многое зависит от технологии работы с металлом и навыков использования ножовки, но, в первую очередь, нужно уметь сделать правильный выбор полотна.

Национальная энциклопедия строительства ProfiDom.com.ua рассказывает о выборе и видах полотен для ножовок и правильной методике работы с ними.

Виды ножовочных полотен

  • Существующий ГОСТ Р 53411-2009 «Полотна ножовочные по металлу» устанавливает два вида такого инструмента – для машинной и ручной резки. Первых касаться не будем, а вторые выпускаются трёх основных типоразмеров:
  • Одинарные, с расстоянием между крепёжными отверстиями 250±2 мм, при общей длине полотна не более 265 мм;
  • Одинарные, с расстоянием между крепёжными отверстиями 300±2 мм, при общей длине полотна не более 315 мм;
  • Двойные, с расстоянием между крепёжными отверстиями 300±2 мм, при общей длине полотна не более 315 мм.

При этом, толщина полотна s одинарного исполнения — 0,63 мм, двойного – 0,80 мм. Высота с одинарным рядом зубьев составляет 12,5 мм, а с двойным – 20 мм.

ГОСТ регламентирует, также, значения шага зубьев Р, мм и их количества z, которые для полотен первого типа составляют соответственно 0,80/32, 1,00/24 и 1,25/20. Обладатели более «длинных» ножовок, кроме вышеперечисленных, могут воспользоваться также ножовочными полотнами с параметрами 1,40/18 и 1,60/16.

По марке материала, применяемого для изготовления полотен для ножовок по металлу, производят из инструментальных сталей:

  • Марки Х6ВФ.
  • Марки В2Ф.
  • Быстрорежущей, марок Р6М5, Р12 или Р18.

В специализированных торговых сетях широко распространены, так называемые, алмазные полотна, с поверхностным напылением нитридами титана или иных тугоплавких металлов. Подобные полотна можно легко отличить по цвету: обычные стальные полотна – тёмно-серые, а напылённые могут иметь различную цветовую окраску – от ярко-оранжевой до синей (в зависимости от производителя).

Встречаются также полотна с так называемым карбидо-вольфрамовым напылением, однако они при весьма высокой твёрдости крайне чувствительны к изгибающим напряжениям. Поэтому при резке металла их долговечность незначительна.

Высокая прочность полотен для ножовок по металлу обеспечивается соответствующей термообработкой.

На поверхности полотна различают две зоны с различными значениями твёрдости: непосредственно у зубьев она составляет от НRС 64…67 для легированных инструментальных сталей до НRС 73…78 – для быстрорежущих сталей (у алмазных полотен данный параметр достигает НRА 82…84), а в остальной зоне — НRС 44…46.

Значительный перепад по твёрдости подтверждает высокую чувствительность изделия к напряжениям изгиба, поэтому стандартом ограничивается также и максимальное усилие, прикладываемое к ручной ножовке. Оно не должно превышать 60 кг при работе с полотнами, шаг зубьев у которых менее 1,4 мм, и 10 кг – для полотен с шагом зубьев более 1,4 мм.

Как выбрать полотно для ножовки

Критериями выбора полотна служат:

  1. Тип ручной ножовки по металлу, точнее – расстояние между крепёжными отверстиями.
    Лучше, если оно – изменяемое, тогда для работы подойдёт ножовочное полотно любого типоразмера.
  2. Предел прочности разрезаемого металла. Если инструмент предполагается задействовать для разделения мягких, пластичных металлов – меди, алюминия и пр., то целесообразно иметь ножовочное полотно с наименьшей твёрдостью. Материалом может быть принята сталь Х6ВФ; у полотен импортного производства на боковой плоскости имеется обозначение HCS. Для разрезания более прочных металлов подходят полотна из быстрорежущих сталей (соответствующая импортная маркировка – HSS).
  3. Толщина разрезаемого металла и качество поверхности разделения. Зарубежная практика рекомендует использовать в качестве критерия выбора параметр PPI – числа вершин зуба, которое приходится на дюйм длины полотна. Так, для тонких металлов, где требуется получить весьма гладкую поверхность среза, правильным считается значение PPI>24. Если для пользователя главное фактор производительности, чем качество, то должно быть PPI<24.
    С увеличением числа зубьев полотна для ножовки по металлу параметр PPI увеличивается.
  4. Качество разведения зубьев. ГОСТ Р 53411-2009 предусматривает три варианта – разведение по каждому зубу, через зуб, либо по двум смежным через один неразведённый зуб. В последнем случае крайняя плоскость полотна должна выступать за основную на расстояние (0,15…0,25)s, а в остальных – на (0,65…0,90)s. Поскольку разводка производится в обе стороны, то фактическое расстояние, измеряемое штангенциркулем, должно быть в два раза больше, чем указанное выше.

На долговечность ножовочного полотна влияет, также, качество покрытия. Для отечественного инструмента более распространённым является покрытие Хим.Окс.Прм., реже встречаются инструменты с нитроэмалевыми покрытиями типа НЦ-25 или НЦ-132. Следует помнить, что при длительных нагрузках, когда пилка разогревается, эмаль может давать трещины.

При выборе качественного ножовочного полотна стоит обратить внимание и на равномерность разводки зубьев: в высококачественной продукции этот параметр не должен превышать 45% от шага зубьев на длине 10 мм.

Качество продукции можно оценить и по параметру равновысокости зубьев: разница в смежных вершинах не должна превышать 0,10…0,15 мм, что проверяется при помощи микрометра или глубиномера.

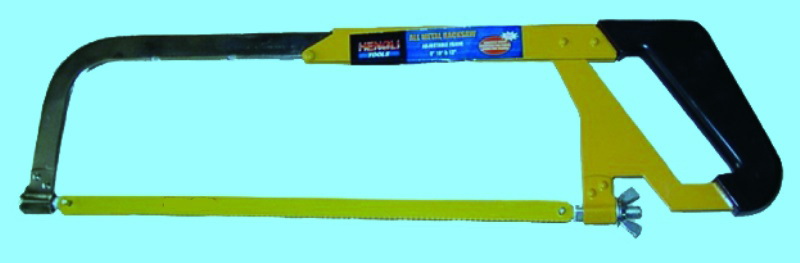

Как установить полотно на ножовку по металлу

Способ установки определяется конструкцией системы крепежа на самой ножовке. В случае резьбового зажима пилка надевается на соответствующий выступ, слегка натягивается, и затем фиксируется при помощи барашковой гайки. При резких изменениях нагрузки на ножовку такое крепление придётся периодически проверять. У ножовок, обладающих устройством рычажного типа, процесс установки и замены упрощается: достаточно просто выдвинуть рычаг, располагающийся в стороне, противоположной ручке ручной ножовки, надеть полотно, и вернуть рычаг в исходное положение.

При правильной затяжке полотно должно издавать лёгкий звон и немного вибрировать. При работе, такое полотно не должно изменять направление своего перемещения под нагрузкой.

Для односторонних полотен, важно — правильно позиционировать направление зубьев. Их наклон должен быть направлен от рукоятки. Большинство работающих производит основное рабочее движение по направлению от себя, когда и выполняется рез металла. Обратное движение предназначено только для возврата ножовки в первоначальное положение. При попытке резать металл и во время холостого хода геометрия зубьев, неприспособленная к подобным нагрузкам, будет отрывать зуб от основания, и в результате полотно может разрушиться. Это явление особенно характерно для алмазных полотен.

В последнее время, популярны так называемые, биметаллические полотна (обозначение – BIM), когда на основную ленту из закалённой конструкционной стали типа сталь 45 наваривается полоса быстрорежущей стали. Здесь всё решает качество: для пилок китайского производства марка металла чаще всего не гарантируется (как, впрочем, и качество наварки), поэтому при работах с прочным металлом нередки случаи расслаивания биметаллических полотен.

особенности полотен размером 300 мм для ручной и механической ножовок.

Как правильно вставлять модель с алмазным напылением?

Ножовка применяется для создания сквозных пропилов на плотных материалах, выполненных из металла, прорезания шлиц, обрезки контурных изделий. Слесарный инструмент выполнен из ножовочного полотна и станка основания. Один конец рамы оснащен статичной зажимной головкой, ручкой для удержания инструмента, хвостовиком. Противоположная часть состоит из подвижной головки и винта, натягивающего режущую пластину. Головки ножовок для металла оснащены прорезями, в которые устанавливается рабочее полотно, фиксирующееся штифтами.

Рамки выполняются в двух формах: раздвижные, позволяя закреплять рабочее полотно любой длины, и цельные.

Особенности

Для каждого вида материала существует свое режущее полотно.

  • Ножовочное полотно по металлу представляет собой узкую металлическую полосу с размещенными на ней тонкими зубьями. Рамы выполняются внешне похожими на буквы С, П. Устаревшие модели рам оснащались деревянными или металлическими ручками, размещавшимися параллельно лезвию. Современные модели изготавливаются с ручкой «пистолетного» типа.
  • Ножовочное полотно для работы с древесиной – самый распространенный столярный вариант изделия. Применяется для обработки и распила фанеры, разнообразных по плотности деревянных строительных материалов. Конструкция ручных пил специально оборудована скошенной рабочей поверхностью, сбоку на полотне располагаются зубчики.
  • Для работы с бетоном полотно отличается более крупными зубчиками на режущей кромке. Оснащено напайками из твердосплавных металлов. Благодаря этому становится возможно распиливать бетонные конструкции, пеноблоки, пескобетон.
  • Для обработки металлических изделий применяются полотна с шириной шага около 1,6 мм, на пилке длиной 25 мм расположено до 20 зубцов.

Чем больше толщина обрабатываемого изделия, тем крупнее должны быть режущие зубцы, и наоборот.

При обработке металлических изделий, обладающих различным показателем твердости, применяются пилки с определенным количеством зубцов:

  • угловая и другая сталь – 22 зубца;
  • чугун – 22 зубца;
  • закаленный материал – 19 зубцов;
  • мягкий металл – 16 зубцов.

Для того чтобы пилка не застревала в обрабатываемом изделии, стоит предварительно выполнить разводку зубцов. Рассмотрим, по какому принципу производится разводка.

  • Ширина разреза больше толщины рабочего полотна.
  • Ножовочные пилки с шириной шага зубьев около 1 мм должны быть выполнены в волнистой разводке. Каждую пару смежных зубцов необходимо отгибать в разные направления приблизительно на 0,25-0,5 мм.
  • Пластина с шагом более 0,8 мм разводится гофрированным методом. Первые несколько зубцов отводятся на левую сторону, следующие зубья – вправо.
  • При среднем шаге около 0,5 мм первый зуб отводят в левую сторону, второй оставляют на месте, третий – в правую сторону.
  • Пластина с крупным шагом до 1,6 мм – каждый зубец отводится в противоположные направления. Необходимо, чтобы разводка заканчивалась на расстоянии не больше 3 см от торца полотна.

Характеристики

ГОСТ 6645-86 – стандарт, устанавливающий требования к типу, размеру, качеству пильных полотен по металлу.

Это тонкая, неширокая пластина с отверстиями, расположенными в противоположенных концах, на одной стороне расположены режущие элементы – зубья. Пилки изготавливаются из стали: Х6ВФ, Р9, У10А, с твердостью HRC 61-64.

В зависимости от типа работы ножовочные пилки делятся на машинные и ручные.

Длина пластины определяется по расстоянию от центра одного отверстия до другого, Универсальная ножовочная пилка для ручного инструмента имеет следующие размеры: толщину – 0,65-0,8 мм, высоту – 13-16 мм, длину – 25-30 см.

Стандартное значение длины полотна равно 30 см, но встречаются модели с показателем в 15 см. Короткие ножовки применяются в случае, когда стандартный большой инструмент не подходит для работы из-за размеров, а также для выполнения филигранных типов работ.

ГОСТ Р 53411-2009 устанавливает конфигурацию полотен для двух видов ножовок. Пилки для ручного оборудования выпускаются в трёх типоразмерах.

  • Одинарные 1 типа. Расстояние между сквозными отверстиями 250±2 мм, длина пилки не свыше 265 мм.
  • Одинарные 2 типа. Расстояние от одного отверстия до другого 300±2 мм, длина пластины до 315 мм.
  • Двойные, расстояние равно 300±2 мм, длина рабочей поверхности до 315 мм.

Толщина одинарной пластины — 0,63 мм, двойной – 0,80 мм. Высота пилки с одинарным набором зубцов равна 12,5 мм, для двойного – 20 мм.

ГОСТ определяет значения шага зубцов, выраженных в миллиметрах, количество режущих элементов:

  • для одинарной пластины первого типа — 0,80/32;
  • одинарное второго типа — 1,00/24;
  • двойного — 1,25/20.

Количество зубцов изменяется для инструментов большей длины — 1,40/18 и 1,60/16.

Для каждого типа работы может изменяться значение угла резца. В процессе обработки металла, обладающего достаточной шириной, достигаются довольно длинные пропилы: каждый резец пилки снимает опилки, заполняющие стружечное пространство, пока полностью не выйдет острие зубца.

Величина стружечного пространства определяется от шага зубца, переднего угла, заднего угла. Передний угол выражается в отрицательном, положительном, нулевом значениях. Величина зависит от твёрдости обрабатываемого изделия. Пилка с нулевым передним углом имеет КПД ниже по сравнению с передним углом, имеющим значение больше 0 градусов.

При разрезании наиболее твердых поверхностей применяются пилки с зубьями, которые заострены под большим углом. Для мягких изделий показатель может быть ниже среднего. Ножовочные полотна, оснащенные наиболее заостренными зубцами, являются самыми износостойкими.

Тип пилы классифицируется на профессиональный и домашний инструмент. Первый вариант обладает жесткой конструкцией и позволяет проводить работы под углами 55-90 градусов.

Домашняя ножовка не позволяет выполнить качественный ровный распил даже с профессиональными полотнами.

Виды

Второй критерий по выбору полотна для ножовки — это материал, из которого изготовлено изделие.

Марки используемой стали: Х6ВФ, В2Ф, Р6М5, Р12, Р18. Отечественные изделия изготавливаются только из этих видов материала, но в специализированных магазинах встречаются изделия с алмазным покрытием. Поверхность пилки имеет напыление из разных тугоплавких металлов, нитрида титана. Данные пилки отличаются внешне по цвету. Стандартные стальные полотна светло- и темно-серые, алмазные и другие напыления – от оранжевого до темно-синего оттенка. Карбидно-вольфрамовое покрытие отличается крайней чувствительностью полотна к изгибам, что сказывается на непродолжительном сроке службы полотна.

Инструмент с алмазным напылением применяется для разрезания абразивных и хрупких материалов: керамика, фарфор и другие.

Прочность пилке обеспечивает процедура горячей термообработки. Полотно пилки делится на две зоны закалки – режущая часть обрабатывается при температуре от 64 до 84 градусов, свободная зона подвергается 46 градусам.

Перепад по твердости сказывается на чувствительности изделия к изгибам полотна во время выполнения работы или установки пилки в инструмент. Для разрешения этой проблемы был принят стандарт, регламентирующий показатели усилий, прикладываемых к ручному оборудованию. Усилие на инструмент не должно превышать 60 кг при работе пилкой с шагом зубцов менее 14 мм, 10 кг рассчитано для режущего изделия с шагом зубцов более 14 мм.

Пилки, выполненные из углеродистой стали, обозначаются маркировкой HCS, применяются для работ с мягкими материалами, не отличаются стойкостью, быстро приходят в негодность.

Металлорежущий инструмент из легированной стали HM является более технологичным, как полотна из легированного хрома, вольфрама, ванадия. По своим свойствам и сроку эксплуатации занимают промежуточное место между пилками из углеродистой и быстрорежущей стали.

Быстрорежущие изделия маркируются буквами HSS, отличаются хрупкостью, высокой ценой, но более устойчивые к износу режущих элементов. На сегодняшний день полотна HSS вытесняются биметаллическими пилками.

Биметаллические изделия обозначаются аббревиатурой BIM. Выполнены из холоднокатаной и быстрорежущей стали методом электронно-лучевой сварки. Сварка применяется для мгновенного соединения двух видов металла с сохранением твердости рабочих зубьев.

Как выбрать?

При выборе режущего изделия ориентируются в том числе на тип инструмента.

Для ручной

Ручные ножовки в среднем оснащаются одинарными полотнами 1 типа с маркировкой HCS, HM. Длина пилки зависит от длины рамки инструмента, средний показатель в районе 250-300 мм.

Для механической

Для механического инструмента подбираются пилки с любой маркировкой в зависимости от обрабатываемой поверхности. Длина режущего двойного полотна от 300 мм и более. Механическое оборудование применяется при обработке большого количества заготовок длиной от 100 мм.

Для мини-ножовки

Мини-ножовки работают с полотнами не более 150 мм. В основном предназначены для удобного и быстрого распила деревянных материалов и металлических изделий небольшого диаметра, работа с заготовками, по кривой.

Советы по эксплуатации

Перед тем как воспользоваться инструментом, стоит правильно установить лезвие в оборудование.

Метод установки зависит от конструкции крепежной системы инструмента. Если головки оснащены прорезями, то полотно вставляется прямо в них, немного натягивается при необходимости, фиксируется штифтом.

Чтобы было легче вставить пилку в зажимную головку, можно предварительно элемент смазать техническим маслом. При возникновении резкой нагрузки на пилку придется периодически осматривать крепление, проверять степень затянутости штифта, чтобы полотно не выпало из фиксатора во время процесса распила изделия.

Установка режущего изделия в ножовку рычажного типа производится методом выдвижения рычага, надевания полотна, возвращения рамки инструмента в исходное положение.

Корректно натянутое полотно при щелчке пальцев по поверхности пилки издает легкий звон и небольшие вибрации. Категорически запрещается применять во время натяжения пилки плоскогубцы или тиски. Незначительный перекос или изгиб приводит к повреждению режущей кромки пилки или ее полной поломке.

Установка односторонних полотен требует предельного внимания из-за направления режущих элементов. Крепить пилку нужно так, чтобы зубцы смотрели по направлению к ручке оборудования. Поступательные движения при распиле изделий выполняются от себя. Не рекомендуется ставить полотна зубцами в противоположном направлении от ручки, это не позволит произвести запланированную работу и приведёт к застреванию пилки в материале или поломке полотна.

Как производится распил?

Во время процесса обработки металла ручной ножовкой нужно встать за обрабатываемым предметом, зажатым в тиски. Корпус расположен вполоборота, левая нога выставляется вперед, толчковая остаётся позади для принятия устойчивого положения.

Режущее полотно размещается строго на линии отреза. Угол наклона должен быть в диапазоне 30-40 градусов, не рекомендуется выполнять распил ровно в вертикальном положении. Наклонное положение корпуса позволяет произвести ровный надрез с минимальным возникновением вибраций и шума.

Первое воздействие на материал производится с небольшим усилием. Полотно должно врезаться в изделие, чтобы пилка не скользила, и не возникало рисков поломки инструмента. Процесс распила материала производится в наклонном положении, свободная рука располагается на изделии, рабочая производит толкательные движения ножовки вперед и назад.

Удержание обрабатываемого предмета производится в перчатках во избежание выскальзывания материала и возможности получения травм.

С тонкостями выбора ножовок по металлу вы можете познакомиться в следующем видео.
