Каракат своими руками, как сделать болотоход, схемы, чертежи

Вездеход из мотоблока

Каждый рыбак либо охотник да и просто сельский житель мечтает о вездеходе чтоб на рыбалку и зимой и летом, по грибы в лес да по ягоды. По проселочной дороге в распутицу только на тракторе пробраться

Читать далее

NorthКаракаты / Переломки30-11-2015, 07:5738

Рейтинг: 8.5 из 10

Полноприводный каракат «Чертёнок»

Каракат с конструкцией рамы переломного типа и полным приводом. Вездеход был построен для поездок на рыбалку, за ягодами и грибами. Автор старался использовать максимально доступные детали для

Читать далее

NorthКаракаты / Переломки30-11-2015, 03:3525

Рейтинг: 10 из 10

Простой каракат 4×4 «logza»

Данный каракат строился для поездок на рыбалку, охоту, а так же использования для хозяйственных нужд, вроде доставки дров. Вездеход рассчитан на двух человек, а так же может перевозить груз весом до

Читать далее

NorthКаракаты / Переломки27-11-2015, 09:3813

Рейтинг: 7.67 из 10

Каракат из Смоленской обл. Ярцево

Вездеход имеет полный привод и раму конструкции переломного типа основанную на поворотном кулаке от уаза. Передний мост вездехода снабжен автоматической неполной блокировкой заводского производства,

Читать далее

NorthТехника / Вездеходы / Колесные / Каракаты18-11-2015, 01:5029

Рейтинг: рейтинга нет

Трёхколёсный каракат «боник»

Такой трехколесный каракат собрал Степан из Красноярска. Вездеход собирался из подручных материалов и изначально не планировался как сложный проект, но в последствии с ним был произведен ряд

Читать далее

NorthТехника / Вездеходы / Колесные / Каракаты17-11-2015, 06:0929

Рейтинг: 6.33 из 10

Легкий трехколесный каракат

Автор уже около двух лет занимается изготовлением легких трехколесных каракатов. Изначально автор собирался сделать трехколесный мопед повышенной проходимости, но затем решил делать на продажу и

Читать далее

NorthКаракаты / Пневмоходы27-06-2015, 15:1418

Рейтинг: 8.33 из 10

4-х колёсный Каракат Пневматик из Урала

Многие любят заниматься рыбалкой, а некоторые еще и строительством вездеходов. Выдалась короткая зима и ребята не могли проехать на своем уже построенном вездеходе по льду, так как этот вездеход

Читать далее

SamodelkinТехника / Вездеходы / Колесные / Каракаты26-03-2014, 07:2823

Рейтинг: 7 из 10

Трехколесный каракат на двигателе от СЗД

Каракаты очень распространены среди населения нашей страны и вопреки мнению о том, что трехколесные вездеходы во всех смыслах уступают четырехколесным, активно строятся самодельщиками ввиду простоты

Читать далее

SamodelkinКаракаты / Пневмоходы30-01-2014, 12:3619

Рейтинг: 6.83 из 10

Полноприводный вездеход-каракат, легкий и проходимый

Встречает новенький, легкий, полно приводной каракат с двигателем и редуктором от СЗД. В нем использованы мосты от москвича М-412, рулевое М-41, а в качестве колес — потроха от ВИ-3 с грунтозацепами

Читать далее

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

mtz-80.ru

Как сделать каракат своими руками

Идея постройки караката, пришла ко мне не сразу и не вся. первый раз я задумался об этом, когда увидел вездеход «трекол» и подумал, почему он не проваливается там, где обычные машины садятся на мосты. Так я и узнал о волшебных шинах низкого давления. Начал собирать информацию используя ооооооочень медленный мобильный интернет от известного оператора, хотя, то что он был, как и связь в принципе в наших краях, уже можно считать успехом. И так, начитавшись форумов каракатоводов, я решил переделать, имевшийся на то время у меня мотороллер «Муравей».

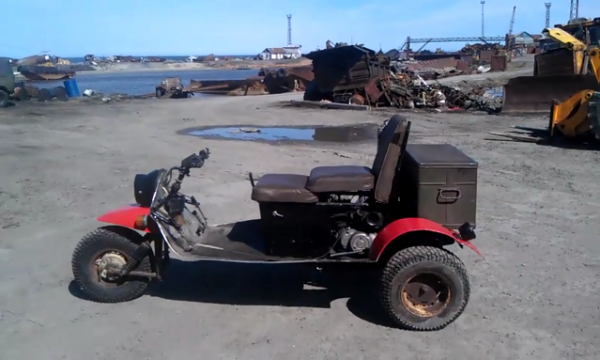

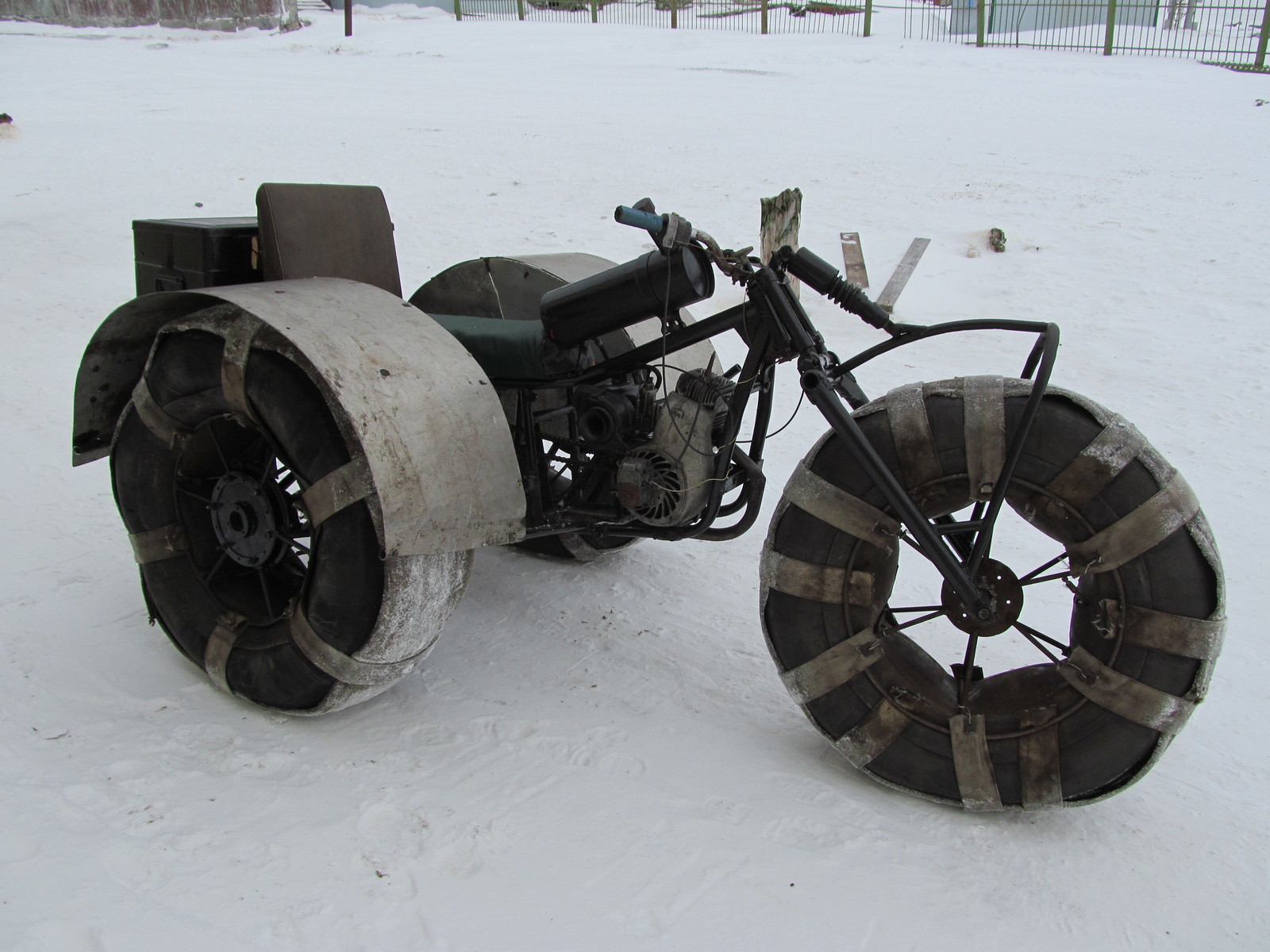

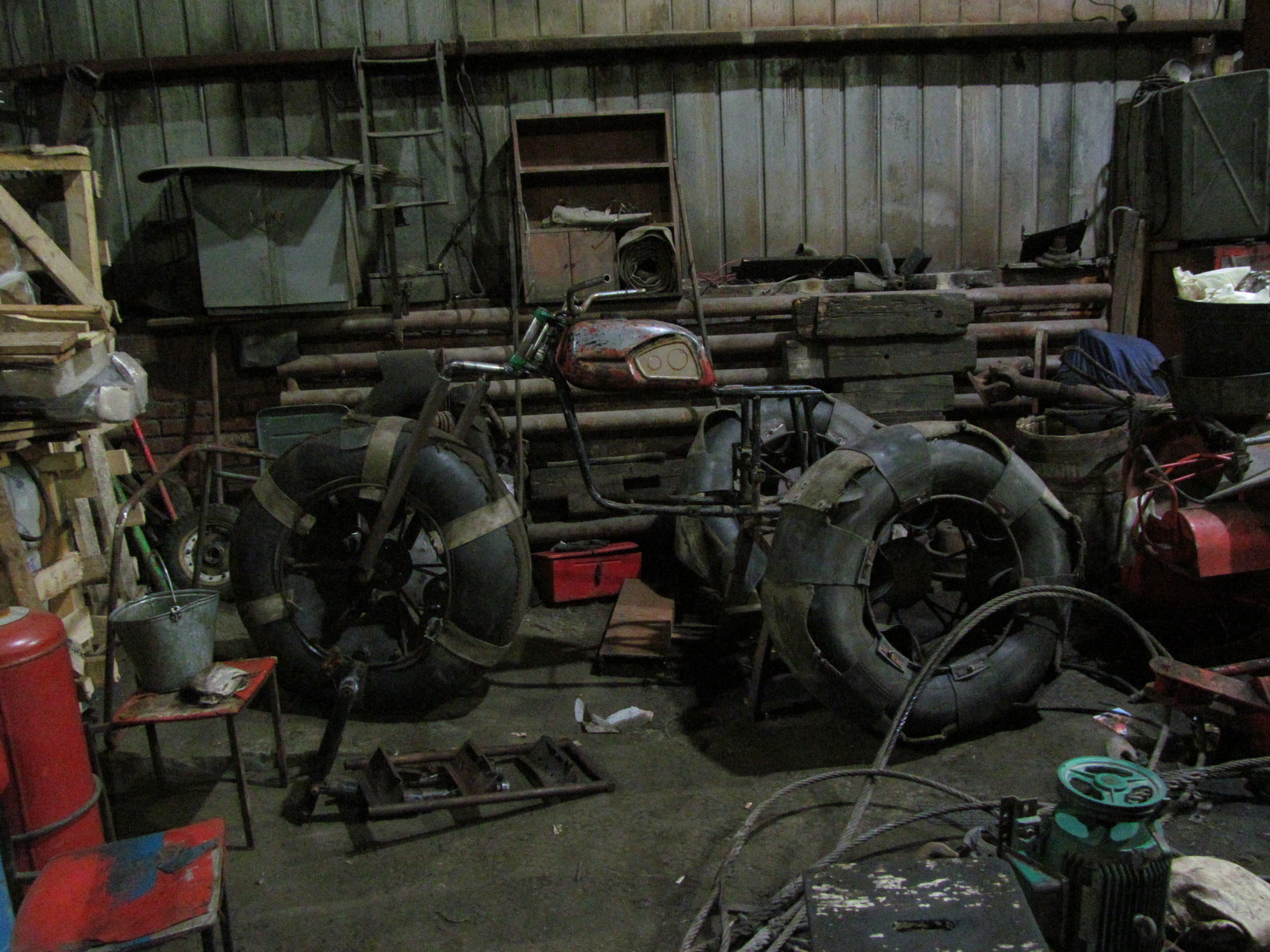

Закипела работа, я сварил с арматуры диски и надел на них камеры от зил 131. Получил результат.

Но в процессе я быстро разочаровался, вся конструкция, в особенности реверс-редуктор и привода на смешных резиновых бубликах, не внушали никакого доверия. Было принято решение строить вездеход с нуля. Мотороллер был возвращен в исходное состояние и даже немного доработан ( заменил железный ящик на деревянный кузов).

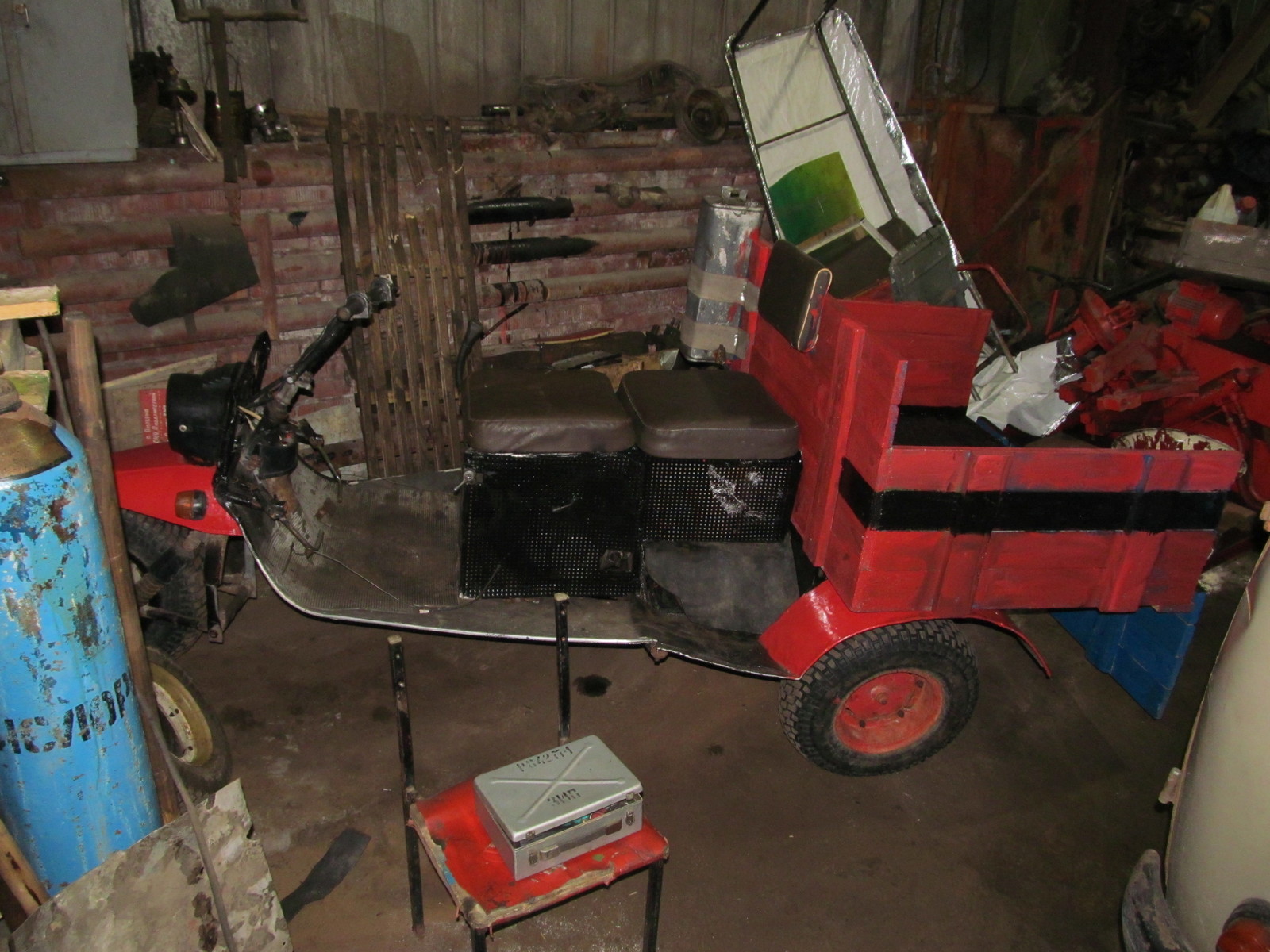

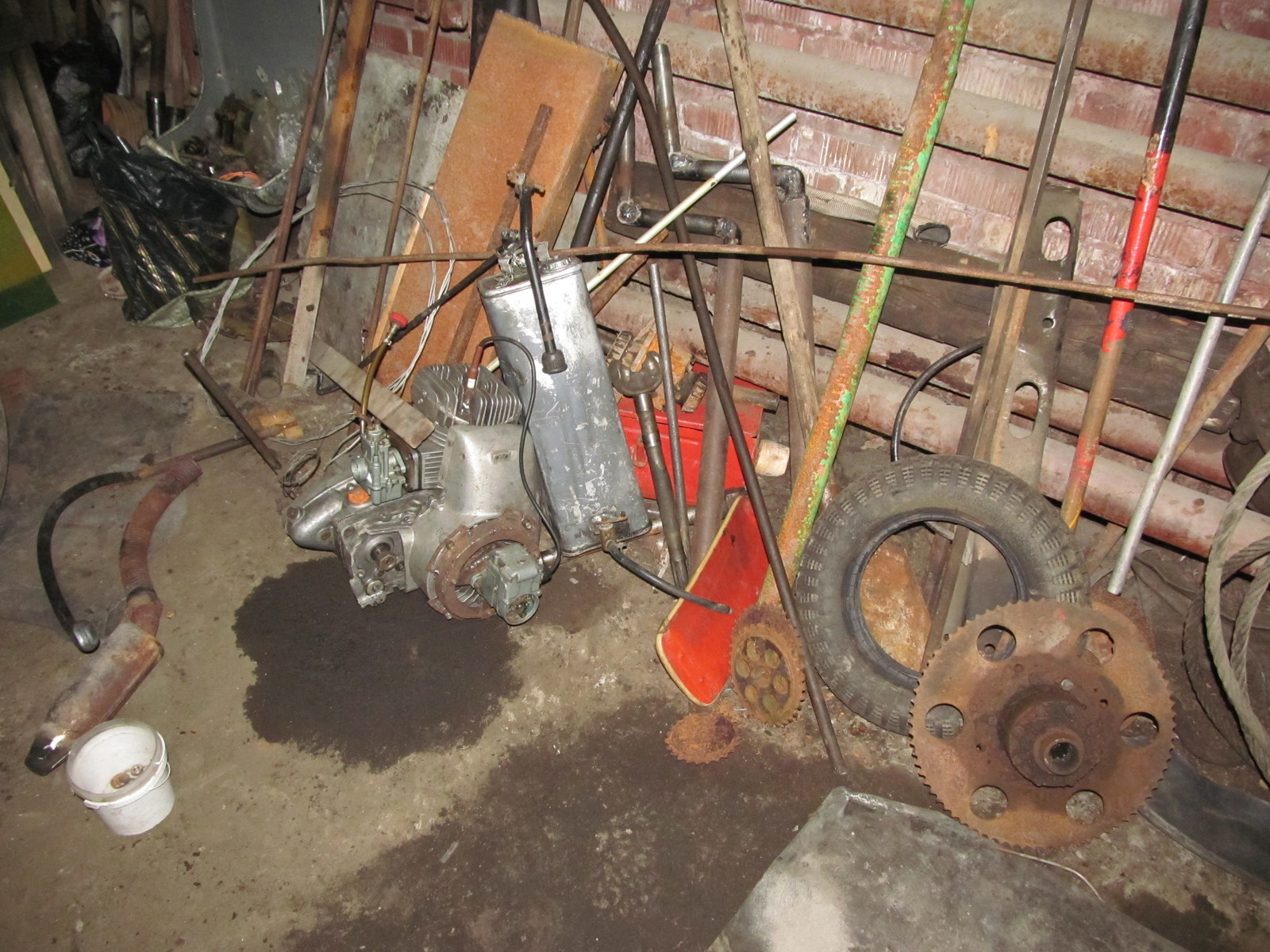

так начался сбор материалов для постройки нового монстра. Скажу сразу, никаких конкретных идей у меня не было, да и опыта постройки чего-либо подобного тоже. Всё бралось из картинок в интернете, причем низкого разрешения.

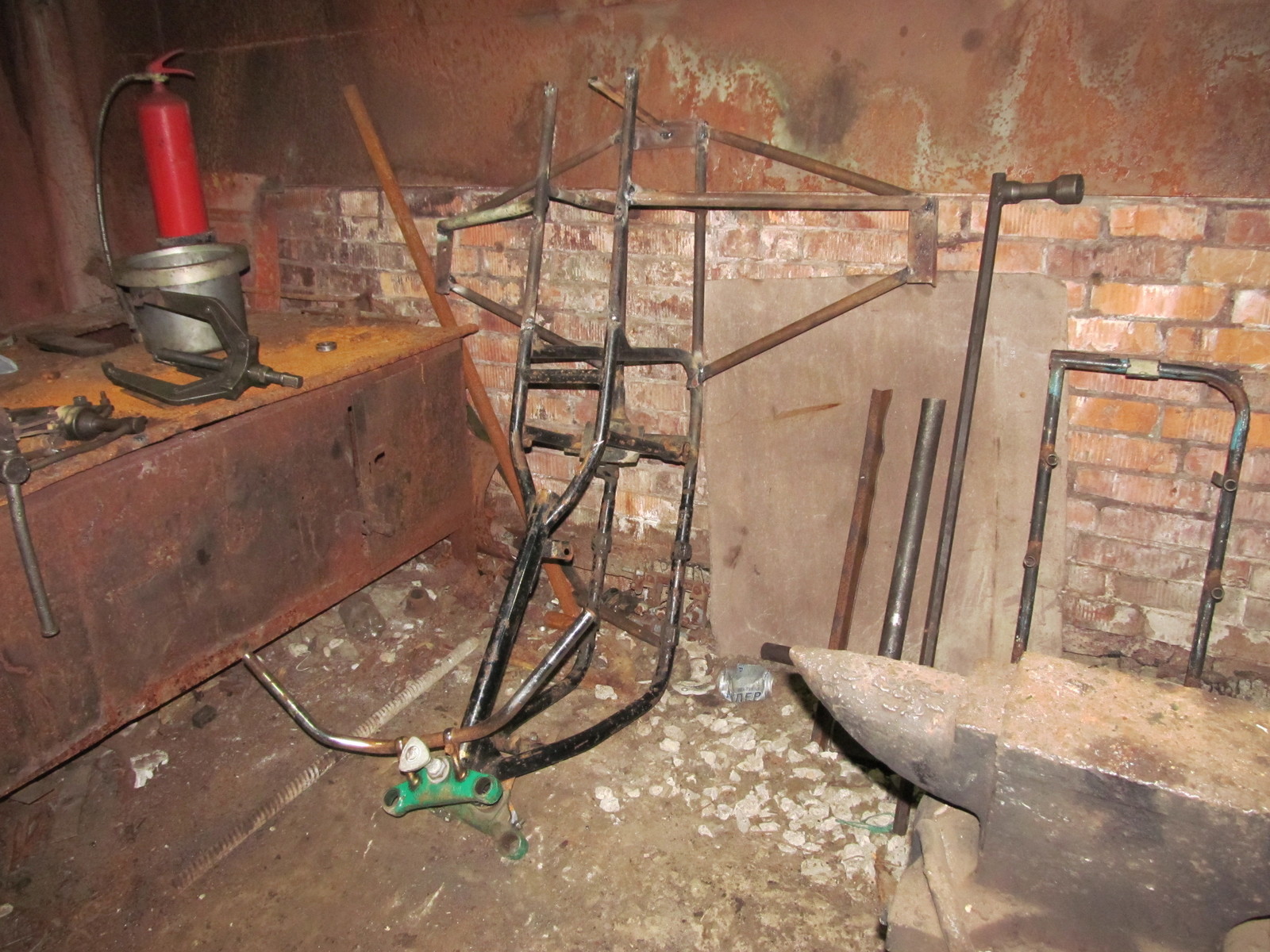

В процессе поисков была найдена рама от мотоцикла «Урал». Также мне отдали мешок запчастей из которых был успешно собран двигатель от мотороллера «Муравей».

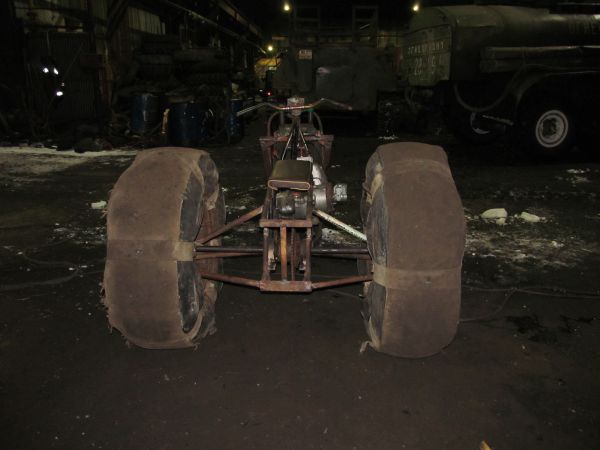

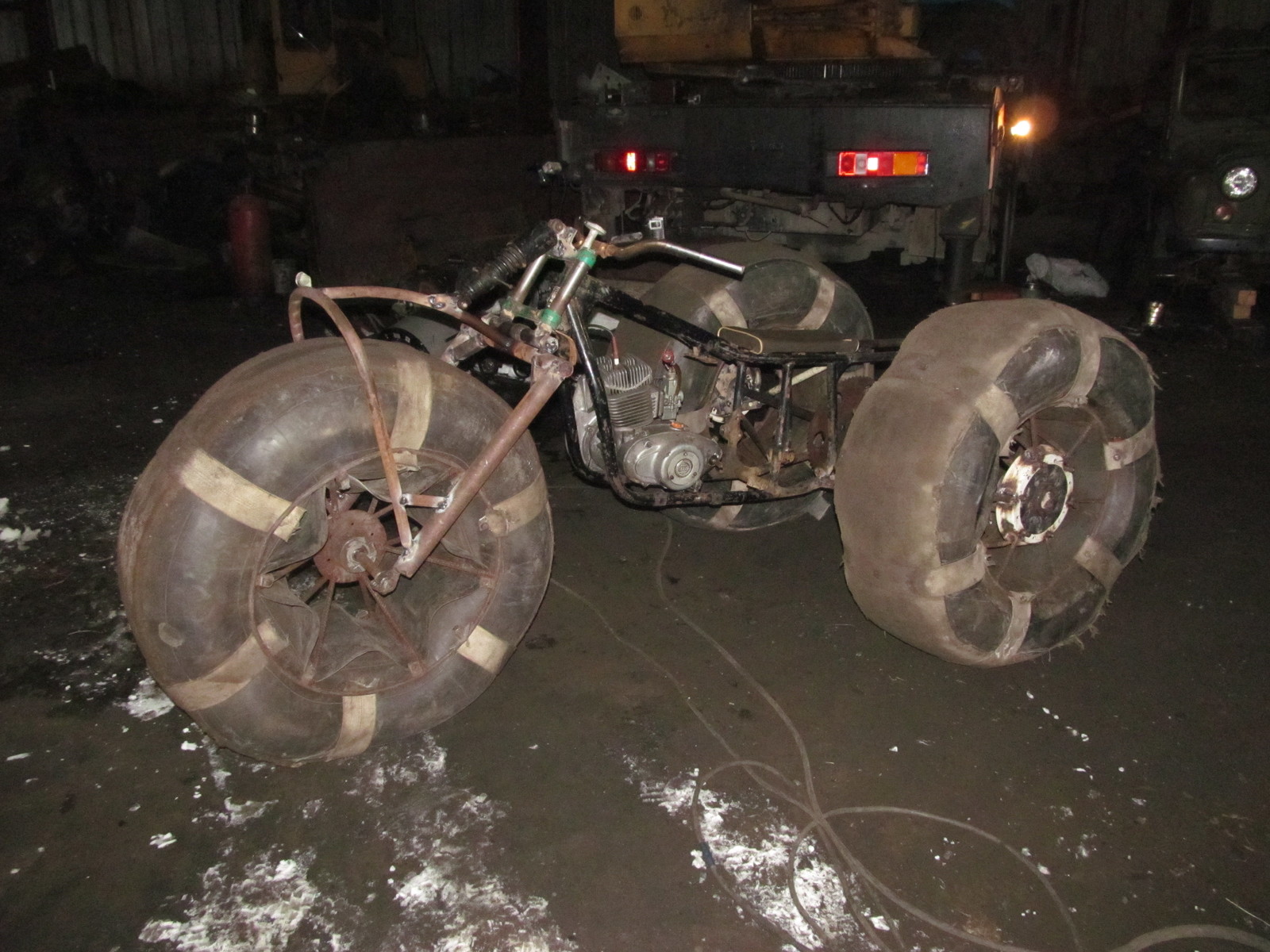

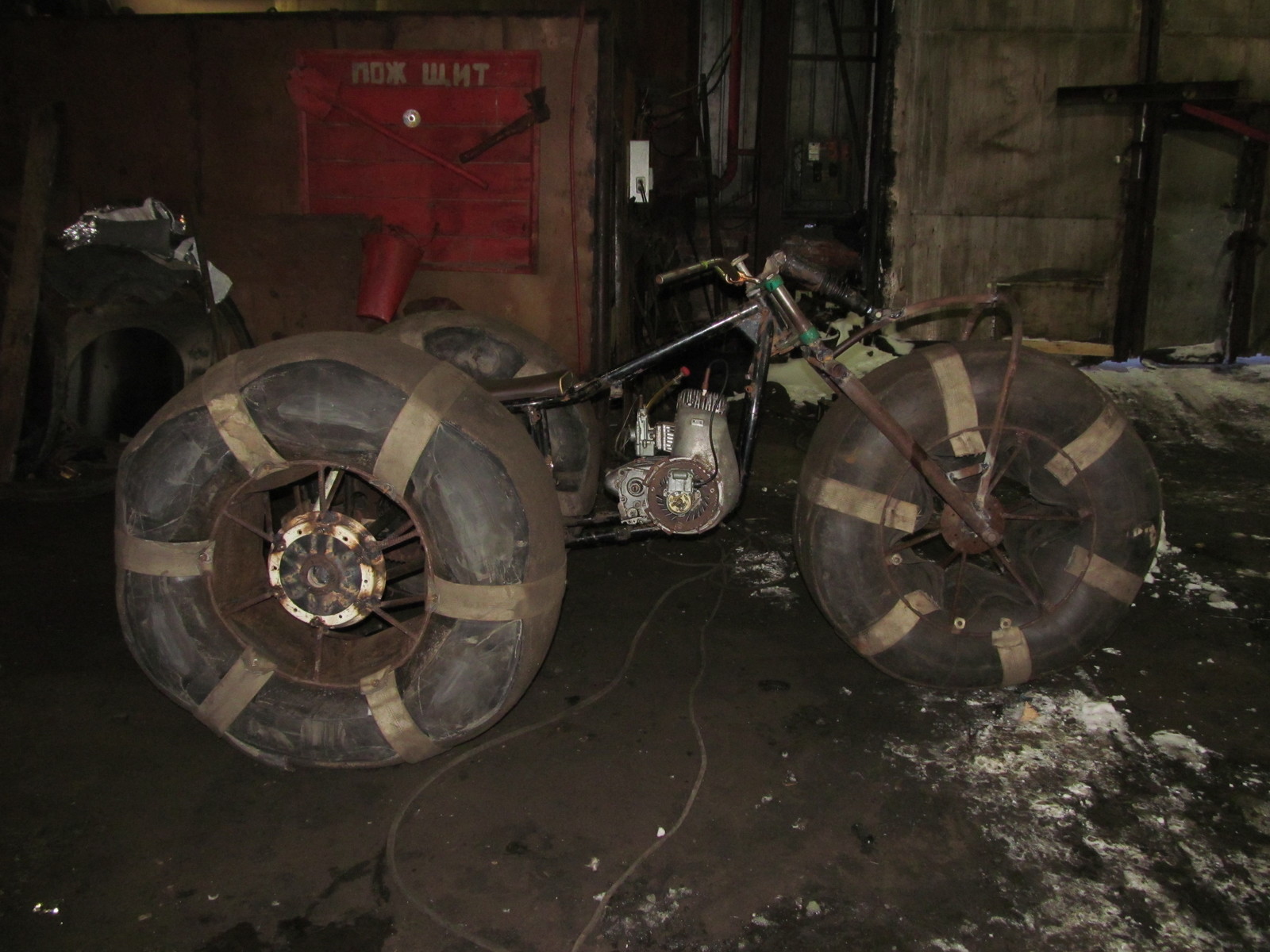

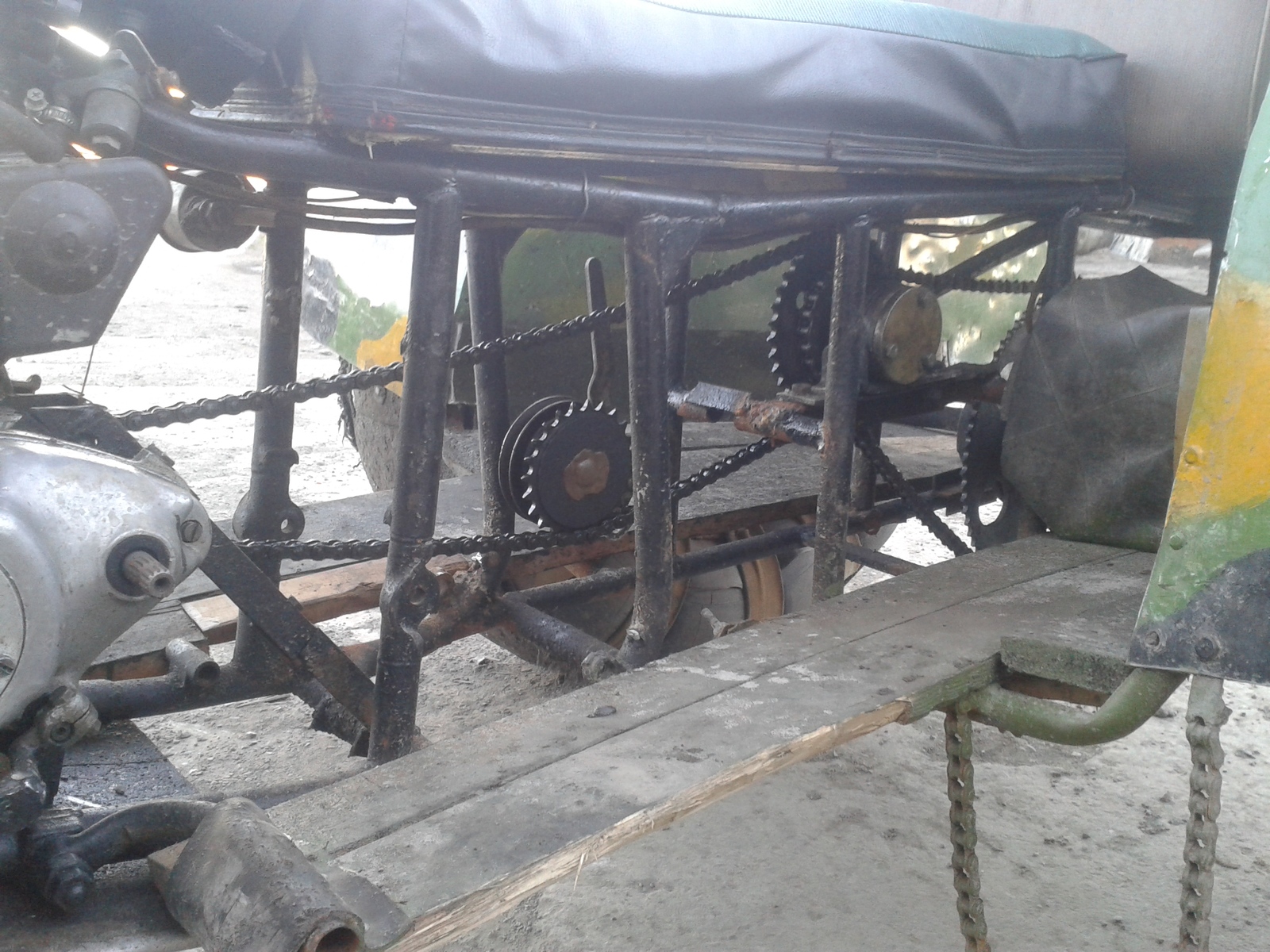

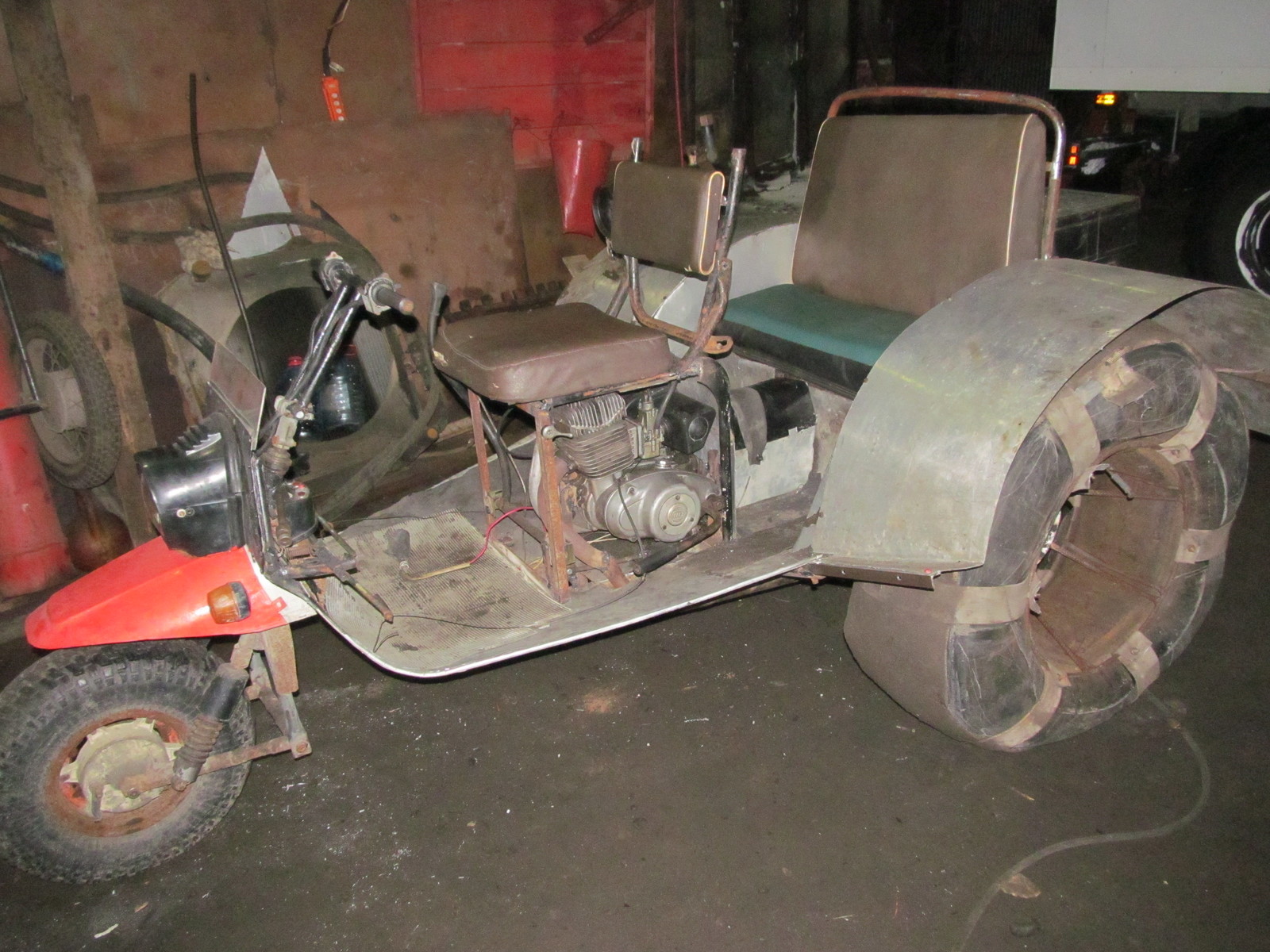

Начался процесс постройки, задняя трансмиссия состоит из уазовских полуосей и дифференциала, на который прикручена большая звезда. Далее идет цепь на двигатель. Колёса поставил сделанные ранее для «муравья».

Далее я начал обкатывать машину. Покатавшись, выгребая снег из-за шиворота я заметил, что нужны крылья на колеса. Их сделал из алюминия. Еще установил сзади железный ящик, оставшийся после модернизации «Муравья». Также поменял моторы местами со своим «муравьем» и на каракате появился запуск с кнопки.

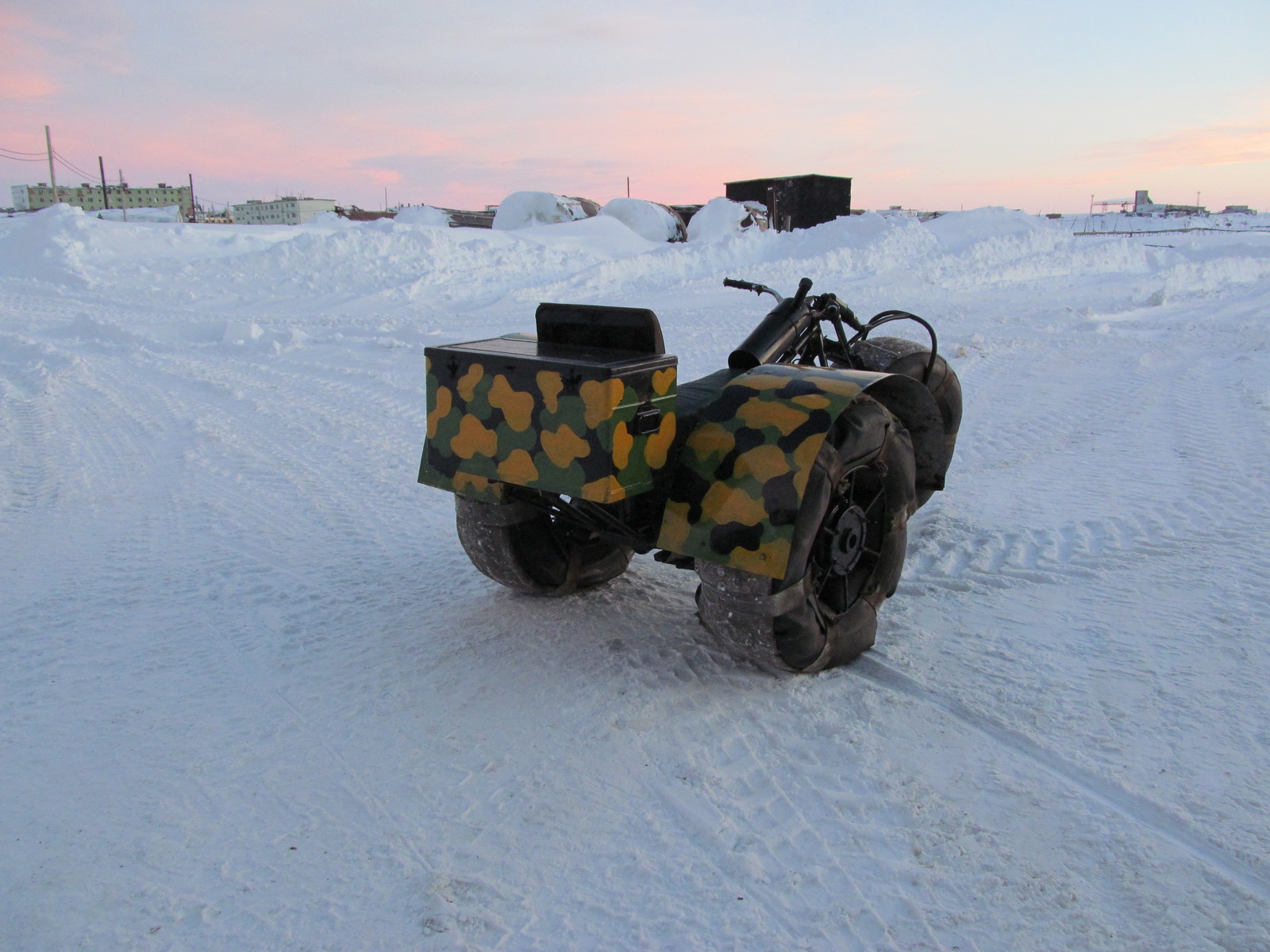

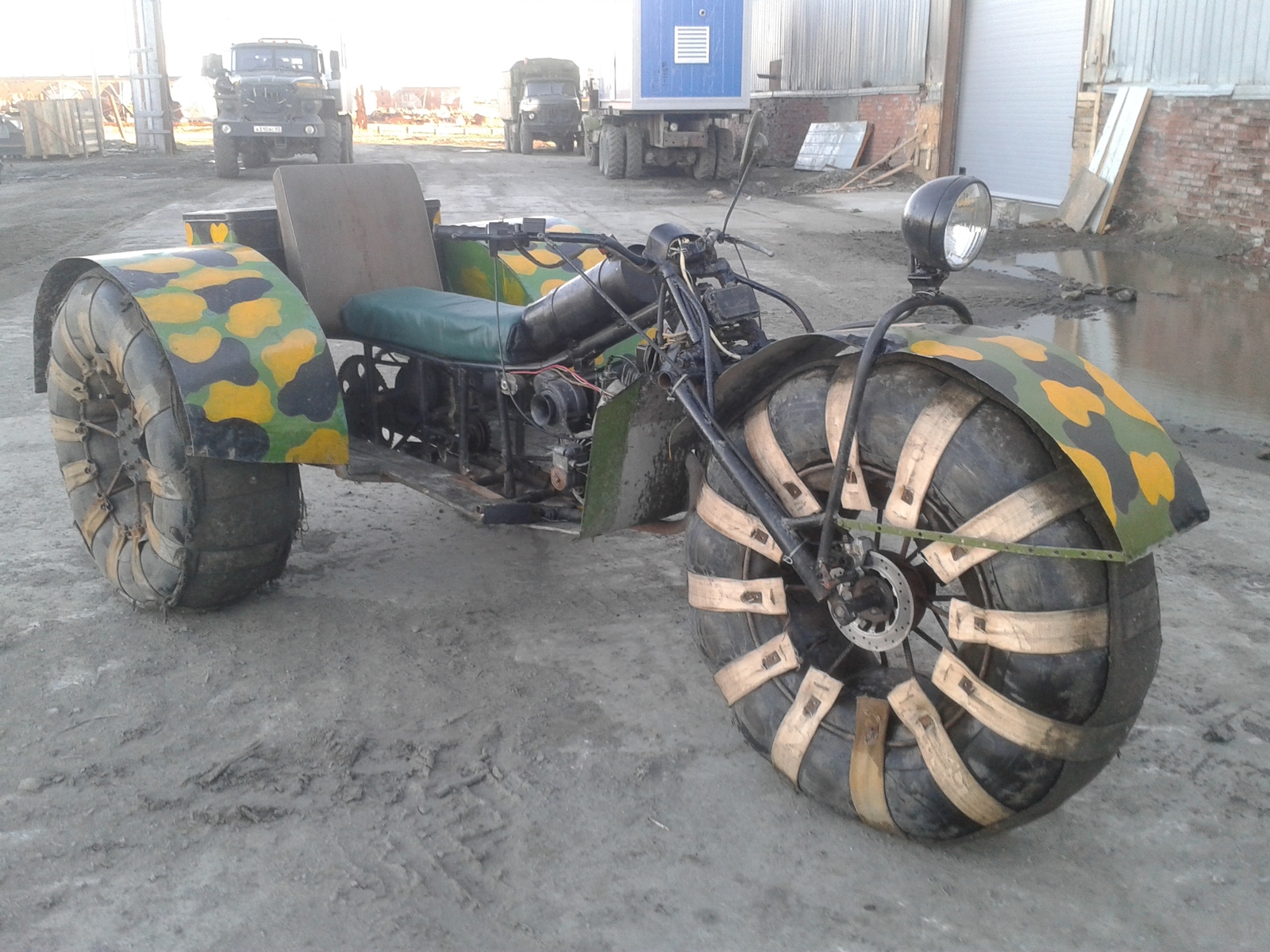

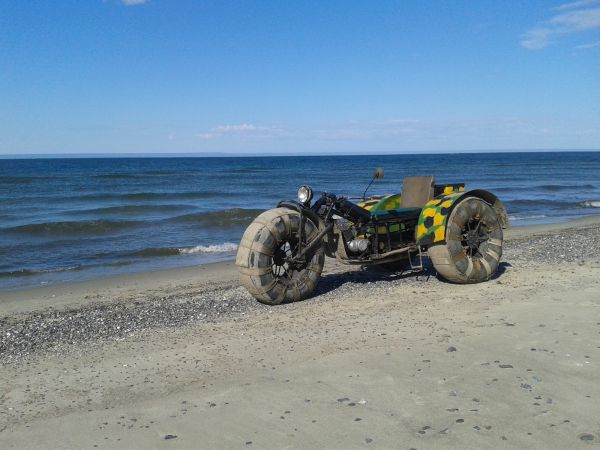

Машина выглядела мрачновато и мне захотелось немного порисовать, собрав разных красок, я приступил к художеству.

Поездив так несколько месяцев, я с недоумением заметил, что каракат «козлит», особенно с пассажиром. Стоит немного поддать газу на первой передаче, как передок сразу задирается и есть риск вовсе перевернуться. Причиной было, то, что задняя ось проходила между водителем и пассажиром, плюс ящик был противовесом. Решено было удлинить раму. И дополнительно, переделал ступицы колес, так-как они начали ломаться.

После удлинения рамы, каракат перестал «козлить» и стал нормально управляться. Далее пошли испытания на суровом бездорожье и выяснилось, передаточного числа явно недостаточно. Добавил промежуточный вал и проблема решилась.

Во время испытаний я уехал в овраг, и спускаясь с нарастающей скоростью, я подумал, что неплохо было бы заиметь тормоза… Да, спуск закончился моим сальто и сломанной передней вилкой.

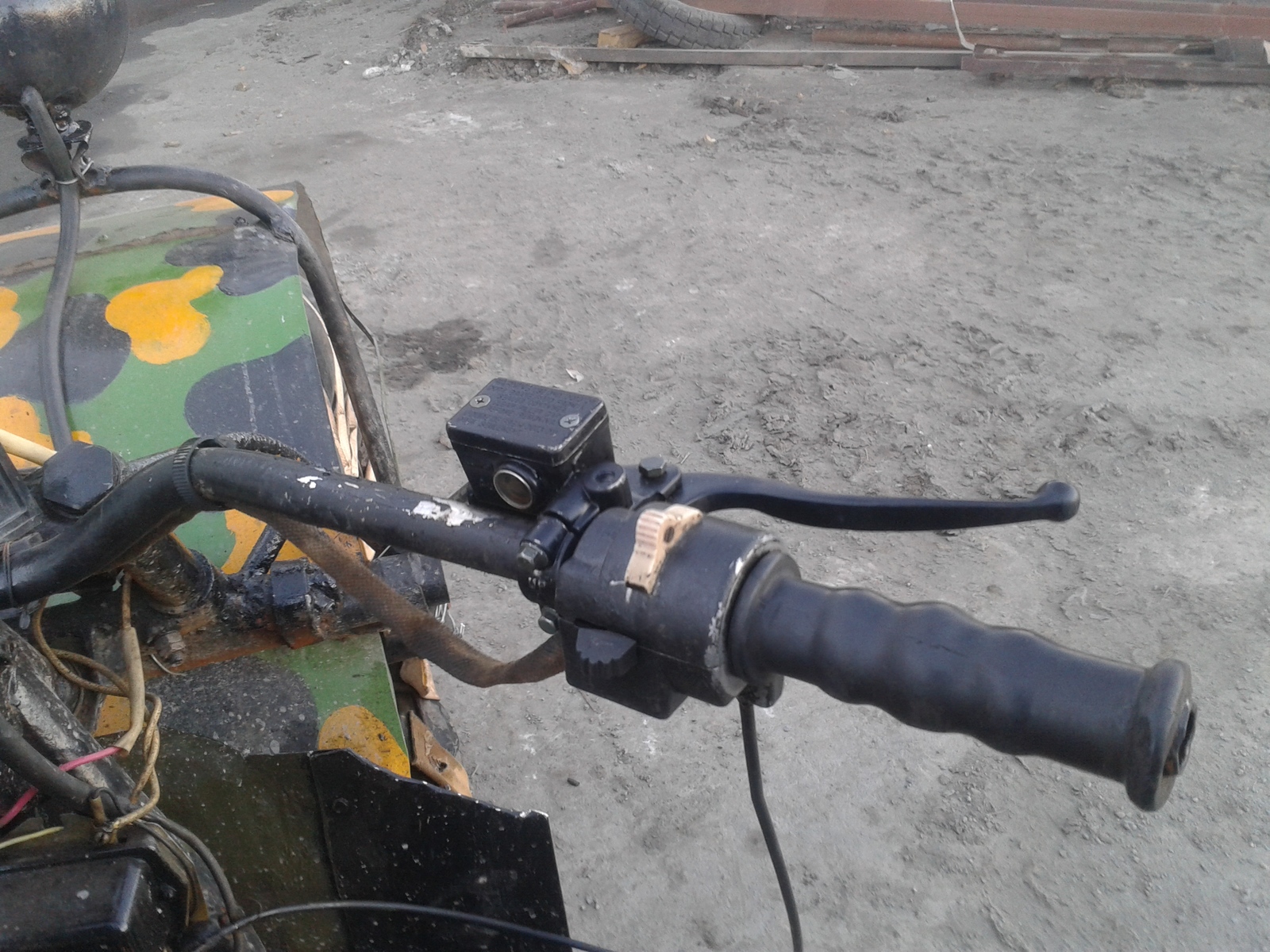

Тормоза были установлены в ближайшие дни.

На все доработки ушло около года. Машина вышла очень интересная, за время всех поездок, на веревке я возвращался только один раз (когда сломал вилку). Каракат прошел все испытания, тундра, болото, песок, снег, талый снег и даже плавал. Сейчас он продан и до сих пор успешно ездит.

Источник

Если у вас есть производство или сервис, о котором вы хотите рассказать нашим читателям, пишите Аслану ([email protected]) и мы сделаем самый лучший репортаж, который увидят не только читатели сообщества, но и сайта Как это сделано

Еще раз напомню, что посты теперь можно читать на канале в Телеграме

телеграм3

и как обычно в инстаграме.    Жмите на ссылки, подписывайтесь и комментируйте, если вопросы по делу, я всегда отвечаю.
инста3

Жми на кнопку, чтобы подписаться на «Как это сделано»!

kak-eto-sdelano.livejournal.com

Как сделать каракат своими руками » Я Устал

Идея постройки караката, пришла ко мне не сразу и не вся. первый раз я задумался об этом, когда увидел вездеход «трекол» и подумал, почему он не проваливается там, где обычные машины садятся на мосты. Так я и узнал о волшебных шинах низкого давления. Начал собирать информацию используя ооооооочень медленный мобильный интернет от известного оператора, хотя, то что он был, как и связь в принципе в наших краях, уже можно считать успехом. И так, начитавшись форумов каракатоводов, я решил переделать, имевшийся на то время у меня мотороллер «Муравей».

Закипела работа, я сварил с арматуры диски и надел на них камеры от зил 131. Получил результат.


Но в процессе я быстро разочаровался, вся конструкция, в особенности реверс-редуктор и привода на смешных резиновых бубликах, не внушали никакого доверия. Было принято решение строить вездеход с нуля. Мотороллер был возвращен в исходное состояние и даже немного доработан ( заменил железный ящик на деревянный кузов).
так начался сбор материалов для постройки нового монстра. Скажу сразу, никаких конкретных идей у меня не было, да и опыта постройки чего-либо подобного тоже. Всё бралось из картинок в интернете, причем низкого разрешения.
В процессе поисков была найдена рама от мотоцикла «Урал». Также мне отдали мешок запчастей из которых был успешно собран двигатель от мотороллера «Муравей».


Начался процесс постройки, задняя трансмиссия состоит из уазовских полуосей и дифференциала, на который прикручена большая звезда. Далее идет цепь на двигатель. Колёса поставил сделанные ранее для «муравья».


Далее я начал обкатывать машину. Покатавшись, выгребая снег из-за шиворота я заметил, что нужны крылья на колеса. Их сделал из алюминия. Еще установил сзади железный ящик, оставшийся после модернизации «Муравья». Также поменял моторы местами со своим «муравьем» и на каракате появился запуск с кнопки.
Машина выглядела мрачновато и мне захотелось немного порисовать, собрав разных красок, я приступил к художеству.

Поездив так несколько месяцев, я с недоумением заметил, что каракат «козлит», особенно с пассажиром. Стоит немного поддать газу на первой передаче, как передок сразу задирается и есть риск вовсе перевернуться. Причиной было, то, что задняя ось проходила между водителем и пассажиром, плюс ящик был противовесом. Решено было удлинить раму. И дополнительно, переделал ступицы колес, так-как они начали ломаться.
После удлинения рамы, каракат перестал «козлить» и стал нормально управляться. Далее пошли испытания на суровом бездорожье и выяснилось, передаточного числа явно недостаточно. Добавил промежуточный вал и проблема решилась.
Во время испытаний я уехал в овраг, и спускаясь с нарастающей скоростью, я подумал, что неплохо было бы заиметь тормоза… Да, спуск закончился моим сальто и сломанной передней вилкой.
Тормоза были установлены в ближайшие дни.

На все доработки ушло около года. Машина вышла очень интересная, за время всех поездок, на веревке я возвращался только один раз (когда сломал вилку). Каракат прошел все испытания, тундра, болото, песок, снег, талый снег и даже плавал. Сейчас он продан и до сих пор успешно ездит.



yaustal.com

Каракаты самоделки: этапы проектирования и изготовления

Сегодня в интернете можно увидеть много проектов интересных самодельных машин, которые именуют в народе пневматиками или каракатами.


Легкий вездеход, оснащенный огромными камерами способен пройти по сильному бездорожью, прокладывая себе путь там, где другим машинам это не под силу. С конструктивной точки зрения такие каракаты самоделки не имеют сложной технической базы и просты в изготовлении, что позволило завоевать им признание среди многих домашних умельцев.

Что такое «каракат»

Впервые увидев такую машину, невольно задумываешься над тем, имеет ли она хорошие ходовые качества, поскольку со стороны может показаться, что каракат очень громоздкий и неуклюжий. На самом деле все как раз наоборот. Крепкая подвеска, сваренная из стальных труб с шарнирным соединением, позволяет выдерживать сильнейшие нагрузки. Рулевое управление таким механизмом не очень сложное, поскольку имеет простой принцип, основанный на стандартной червячной передаче. Даже каракат из Урала показывает неплохие эксплуатационные качества, не говоря уже легкости в обслуживании и доступности ЗЧ по сравнению с заводскими вездеходами.

Секрет успеха такого изобретения кроется в изначальной идее – на основе готовых агрегатов изготовить доступный вездеход на пневматиках. В конструкции караката можно использовать детали от мотоциклов, мопедов, грузовых и легковых автомобилей, что дает широкий простор для творческого подхода к конструированию модели.

Каракат из мотоблока

Существуют проекты, даже каракатов из мотоблока. Естественно, для изготовления такой машины нужен мотоблок среднего или тяжелого класса.

Каракат представляет собой самодельный вездеход, оснащенный тремя или четырьмя колесами с шинами низкого давления, который передвигается за счет использования двигателя внутреннего сгорания. В качестве силовой установки могут быть использованы самые разные двигатели, начиная от Ижа, и заканчивая Уралом, все зависит от мощности проектируемого караката.


Подвеска, в большинстве случаев, сваривается самостоятельно и представляет собой две независимые системы, которые закреплены между собой с помощью усиленного шарнирного соединения.
И, наконец, самой внушительной частью машины являются его колеса, тут нужно отметить, что это может стать и самой дорогой частью конструкции, поэтому многие решаются на изготовление шин низкого давления своими руками.

Этапы изготовления

Итак, как сделать каракат своими руками и получить себе надежного, неприхотливого помощника не только для хозяйства, но и для полноценного мужского отдыха – рыбалки и охоты?
Для этого следует выделить основные этапы в конструировании чудо-вездехода:

  •  Выбор основы для будущего караката. Здесь можно использовать раму от имеющегося мотоцикла ИЖ, или же даже УРАЛА, что зависит от финансовых возможностей хозяина, а также того, что есть под рукой. Нужно обратить внимание, что каракат из ижа обладает большей маневренностью, что делает его использование наиболее востребованным в тундре, лесу, а также в условиях неровной местности – больших перепадов высот, склонов и оврагов.
  • Выполнение подвески и заднего моста. Здесь используемые лонжероны соединяются между собой подкосом, рулевой втулкой и специальной стойкой, в результате чего получается независимая задняя и передняя подвески. Для всех типов каракатов-самоделок очень важно выполнять именно такую подвеску, поскольку она обеспечивает самоходу маневренность и мягкость, особенно при прохождении неровной местности.
  • Прикрепление колес. Важно заметить, что все типы этих вездеходов, включая даже каракат из муравья, оснащены не самими колесами, а именно камерами от грузовых автомобилей. Камера крепится к подвеске за счет металлической ступицы, к которой прикручены крепкие ленты, оплетающие колесо поперек. Именно камеры низкого давления от КамАЗов, Уралов, а также их прицепов, включая большой К-700, обеспечивают легкость рулевого управления, что позволяет безопасно ездить на таком вездеходе.
  • Установка двигателя и сопутствующих систем передачи крутящего момента ведущим колесам. После того, как на каркас караката установлена подвеска с колесами, можно приступать к установке мотора, а также всех остальных сопутствующих систем – сцепления, тормозов и выброса отработанных газов. По завершении этого происходит тестирование караката, после чего его можно полноценно эксплуатировать.

Возможности использования

Часто в народе каракаты называют просто пневматиками, что обусловлено колесами низкого давления, которые и обеспечивают вездеходу великолепную проходимость. В условиях болотистой местности, грязи и русла рек такие машины просто незаменимы, поскольку обладают достаточной плавучестью и могут форсировать небольшие водные преграды. Пневматики часто используют для поездок на рыбалку или охоту, причем на достаточно большие расстояния. В среднем каракат проектируется на скорость до 70 км/ч, что является вполне достаточным при учете плохих дорог, а то и полного их отсутствия.

gredx.ru

Легкий каракат 4х4

Легкий каракат  4х4
Вес вездехода составляет 250 килограмм. максимальная скорость до 50 километров в час. На вездеходе установлены спаренные камеры от камаза. Установлена коробка переключения передач от автомобиля шкода. Вездеход способен преодолевать подъемы в 50 градусов на четвертой передаче. Создавался для охоты и рыбалки. Именно поэтому вездеход может преодолевать и водные преграды вплавь.

Материалы, детали и агрегаты использованные для строительства этого караката:
1) Двигатель от скутера объемом в 150 см3
2) камеры от камаза
3) Коробка переключения передач от шкоды
4) мосты от ваз 2103
5) профильная труба
6) диски от классического ваза
7) редуктора от ваз 2101
8) редуктор от газели

Рассмотрим более детально конструкцию вездехода, а так же основные работы проводимые автором.

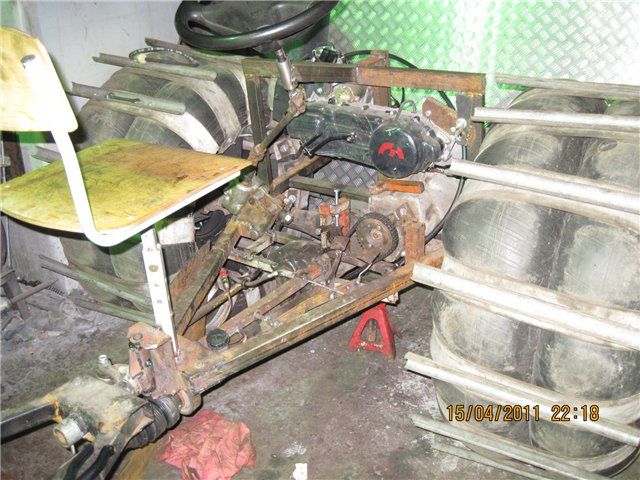

Узел перелома вездехода выполнен из самодельной трубы, а втулка выточена на токарном станке под развертку кусок сошки от рулевого ваза и затем соединено при помощи сварки.

Ниже приведена фотография, где можно увидеть каким образом был выполнен узел перелома:

Легкий каракат  4х4Легкий каракат  4х4

Затем автор приступил к работе над дисками вездехода. Для этого были взяты стандартные диски от классического ваза, через прорезы из восьми частей были приварены изготовленные т-образно полоски из арматуры по краям. На диски были одеты камеры от камаза, которые для увеличения сцепления модернизированы при помощи лент из пожарного шланга с приклепанными обрезками трубы пвх размером 40 мм.

Легкий каракат  4х4

Была установлена коробка переключения передач от шкоды, которая имеет четыре передачи и реверс. Она соединена с двигателем от скутера при помощи привода из цепей от распределительного вала ваза.

Легкий каракат  4х4
Вездеход способен плавать, но плывет плохо, так как вес смещен на переднюю ось вездехода, поэтому мордой вездеход погружен на больше половины колеса, а задние колеса значительно меньше. По этой же причине передвижение в воде очень медленно и слабо поддается управлению. Плывет плохо перегрузил ему морду . погружается больше пол колеса мордой а зад меньше пол колеса. медленно гребет и практически не управляется на воде.
В будущем автор планирует установить гребной винт сзади вездехода, который должен решить эти проблемы.

Были установлены редуктора от ваз 2101, а так же редуктор от газели в качестве рулевого.
Затем автор приступил к испытаниям вездехода. При 30 километрах пути и нагруженной массе на вездеход в виде четырех человек и груза в 90 килограмм, вездеход потратил примерно 15 литров топлива, причем основная трасса пролегала через болота и бездорожье. Вездеход ехал на пределе своих мощностей в основном на первой и второй передачах.

Легкий каракат  4х4
Видео испытаний вездехода:

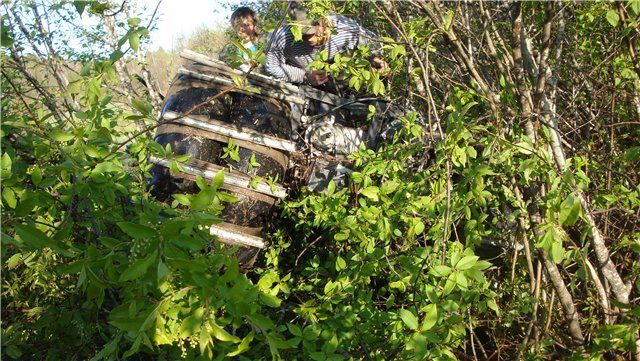

Во время одних из испытаний вездеход был перевернут вверх колесами, что привело к поломке подвесного подшипника:
Легкий каракат  4х4Легкий каракат  4х4Легкий каракат  4х4
Был установлен ограничитель, чтобы подобная ситуация не повторилась.

После ремонта автор приступил к работам над плавучестью вездехода. Для увеличения плавучести был прикреплен пенопласт в колеса, а для большей скорости передвижения и контроля управления был сделан гребной винт. Для проверки он был приварен напрямую, но в процессе испытаний выяснилось, что такой способ крепления мешает заднему ходу, а так же уменьшает клиренс вездехода, а так же сложно заехать на глубину и тем более выезжать на берег.

Поэтому дальше автор стал рассматривать другие варианты креплений, в итоге был сделан подъемный рычаг с натяжкой, чтоб была возможность в воде отпускать винт, а при выезде на берег поднимать его.
От винта скорость на воде увеличилась на 3-5 километров.

Еще был рассмотрен вариант крепления винта на карданный вал, но главный недостаток подобной конструкции в том, что колеса будут вращаться вместе с винтом. Карданный вал вращается со скоростью 800 оборотов на 4 передаче, стоят шестерни грм 1 к 2, поэтому скорость вращения винта будет под 1600 оборотов. Следовательно необходима установка промежуточного вала, либо дополнительных шестерен с цепями, что загромождает конструкцию, поэтому автор решил оставить версию с подъемом винта.

Легкий каракат  4х4Легкий каракат  4х4Легкий каракат  4х4

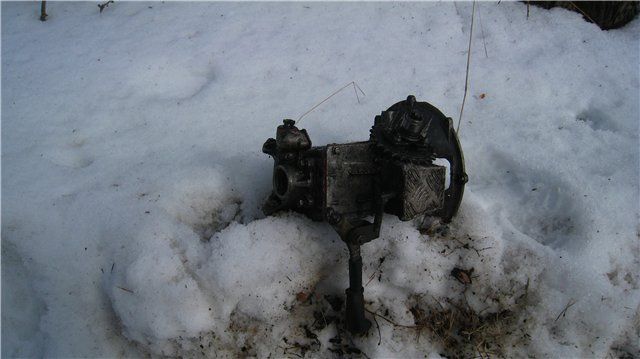

Произошла еще одна поломка при движении на третьей передаче с полной нагрузкой. был сломан вторичный вал коробки переключения передач. Причиной тому очень большой крутящий момент порядка 50 килограмм на метр.

Машину пришлось вывозить из леса на прицепе и чинить в гаражных условиях.
В следующий раз поломалась вторая передача на коробке передач, на этот раз автор разобрал коробку на месте и смог доехать своим ходом еще 17 километров пути до дома, где был совершен полномасштабный ремонт.

Так же вышло из строя рулевое управление от жигулей, которое впоследствии было заменено на рулевое от газели.
Если про поломки, то рулевое сломали жигулевское поменяли на газелевское.

Из незначительных поломок были пробиты камеры, которые были успешно заклеены на месте.

На задний мост вездехода был установлен дифференциал шариковый повышенного трения, из-за чего появилась излишняя нагрузка на коробку переключения передач и приводной вал кардана. Основная нагрузка шла боковая цепью, поэтому была переделана задняя крышка и установлен внутрь подшипник.

Легкий каракат  4х4

Фотографии готового вездехода:

Легкий каракат  4х4Легкий каракат  4х4Легкий каракат  4х4Легкий каракат  4х4Легкий каракат  4х4Легкий каракат  4х4Легкий каракат  4х4Легкий каракат  4х4Легкий каракат  4х4Легкий каракат  4х4Легкий каракат  4х4
В таком состоянии вездеход автора полностью устроил и он не стал прибегать к дальнейшим модернизациям, единственное иногда меняет двигатели со 125 см3 на 150 см3, так как зимой не хватает мощности. Но все же даже это не позволяет ездить по глубокому снегу на высокой скорости из-за конструкции самого вездехода. Скорость по глубокому снегу составляет всего 2 километра в час, так как не хватает сцепления с грунтом.

Видео испытаний вездехода:

Автор вездехода: Андрей с ником «Dyst» из города Санкт-Петербург.


Источник Легкий каракат  4х4 Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Вездеход каракат своими руками | Авто самоделки

Самодельный вездеход каракат 4х4 построил умелец из Пермского края. Далее фото и описание самоделки.

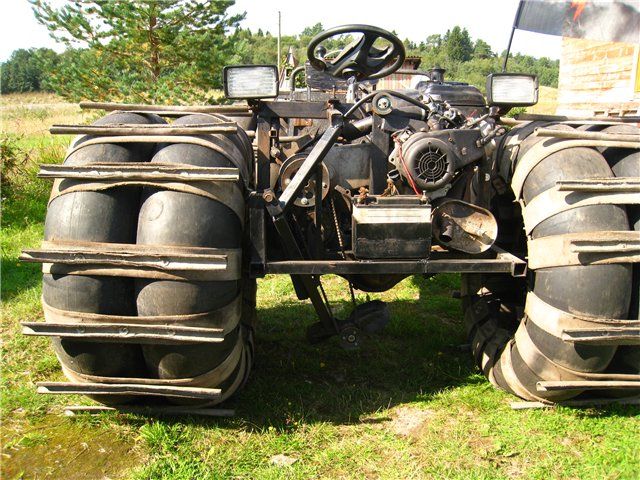

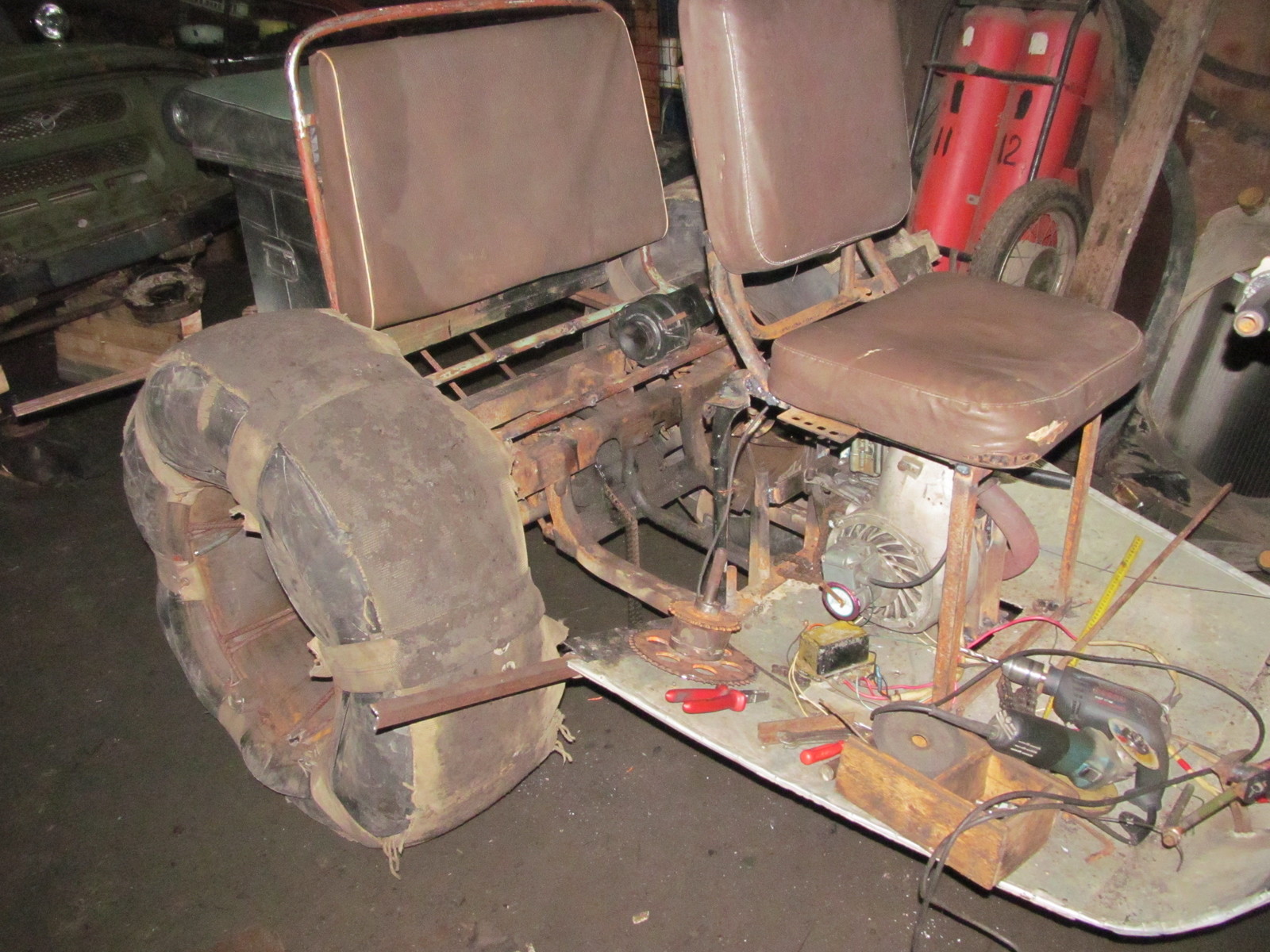

Конструкция вездехода представлена на фото. Самоделка имеет полный привод на все четыре колеса. Установлен китайский бензиновый двигатель «Lifan», КПП и редуктор от грузового мотороллера «Муравей».

На переднюю и заднюю оси, идёт цепной привод.

Изготовлены самодельные колёса, шины низкого давления сделаны из камер от грузового авто и стянуты резиновыми поясами. Диски ВАЗ, доработаны под камеры.

Каракат отлично передвигается по грязи и болоту, можно ездить по бездорожью, на рыбалку, охоту, по грибы и ягоды. Самодельный вездеход развивает максимальную скорость около 30 км/ч.


Автор самоделки: Андрей. Пермский край.

Поделиться в соц. сетях

avto-samodelki.ru

Самодельный каракат своими руками (28 фото)

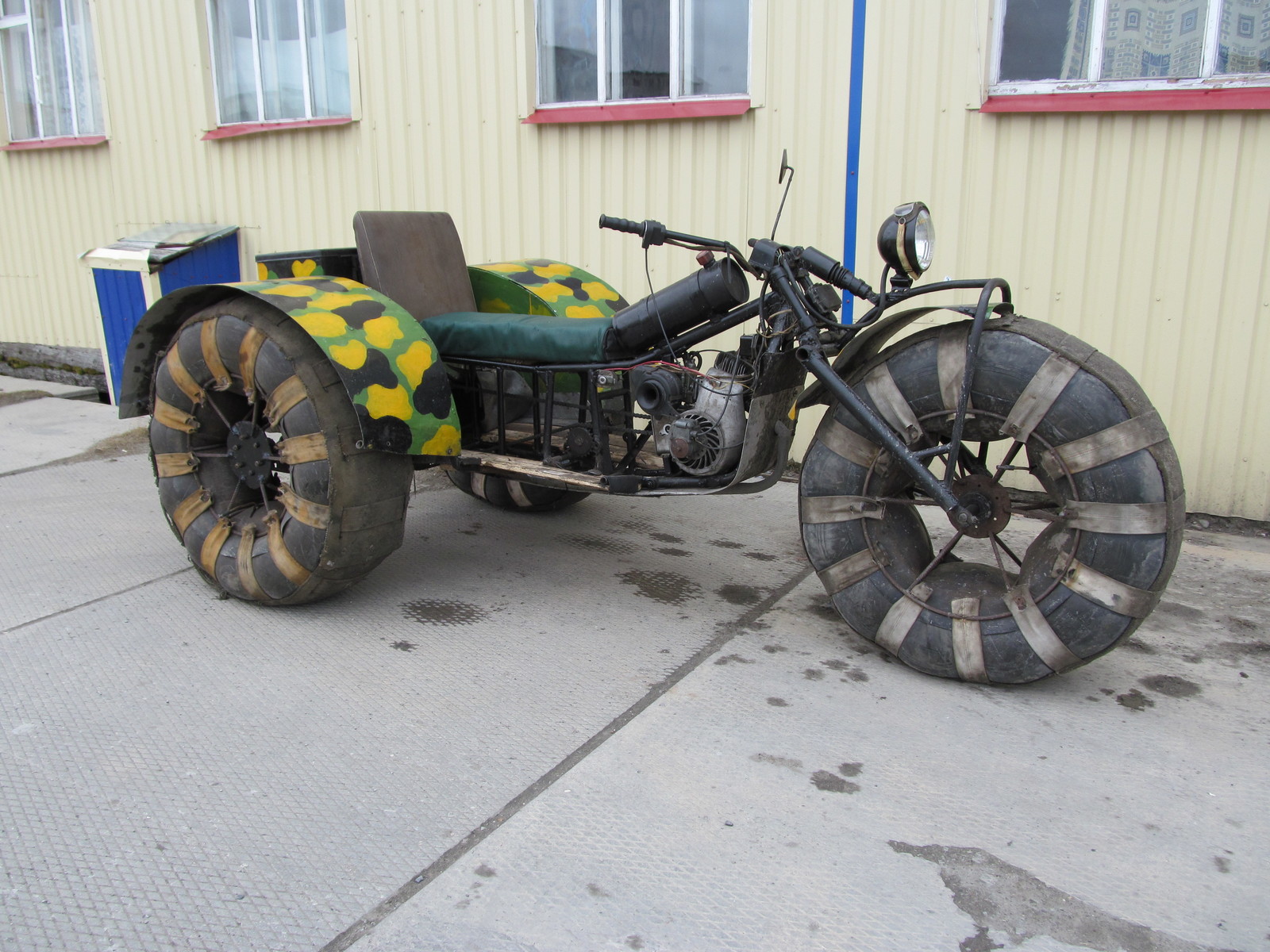

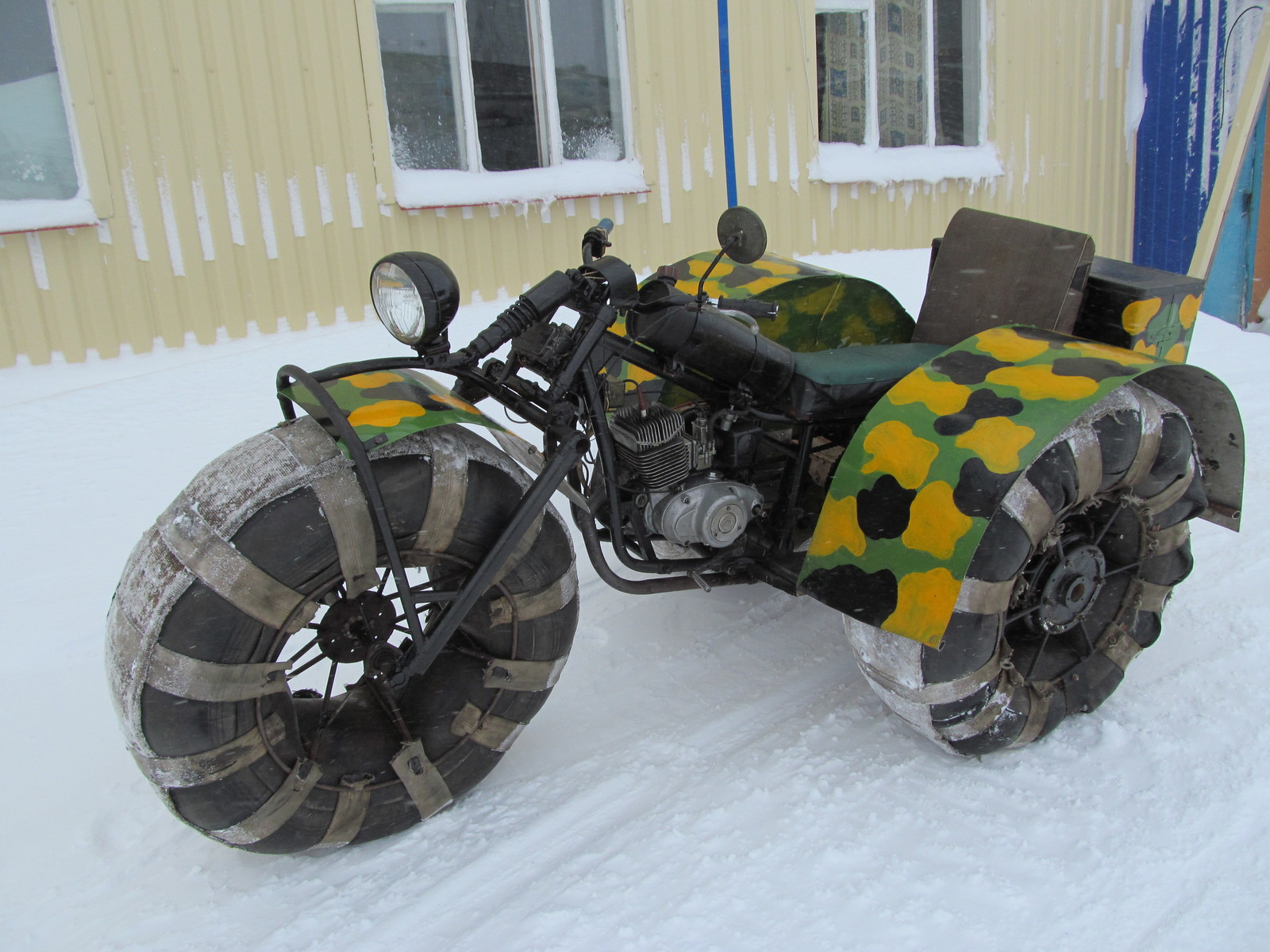

Каракат самоделка сделанный из мотоцикла ИЖ Юпитер 5.

Умелец собрал своими руками трёхколёсный вездеход каракат, для поездок на рыбалку, а также в лес по грибы, ягоды.

Для постройки трицикла использованы материалы:

  • Мотоцикл ИЖ Юпитер 5.
  • Двигатель родной от ИЖа, мощностью 24 л.с.
  • Задний мост переделан из моста ВАЗ классики.
  • Колёса сделаны из камер от УАЗа и транспортёрной ленты.
  • Передняя вилка и задний мост съёмные, можно разобрать и обратно сложить мотоцикл.
  • Профильная труба.

Самодельный вездеход каракат представлен на фото.

Автор самоделки: Альберт Прохоров.

Поделиться в соц. сетях

avto-samodelki.ru
