Картофелекопалка своими руками для мотоблока: чертеж, видео

Самоделки видео /14-сен,2017,09;51 / 47630
У людей, которые, проживают в сельской местности, уборка выращенного картофеля остается не легким занятием. Конечно, сегодня, не так много, кто выполняет такую работу ручным способом, при помощи лопаты. Большинство начали покупать для этого специализированные механические устройства: мотоблок и картофелекопалку к нему. А некоторые, у которых «золотые» руки, так называемые «Кулибины», своими руками изобретают и изготавливают такие приспособления для огорода и дачи сами, там самым избавив себя и от тяжелого труда.
На Ютуб канале Юрия Лескова мы увидели интересную модель самодельной картофелекопалки грохотного типа.

Вот, что он о ней рассказывает и показывает:

Чертежи картофелекопалки для мотоблока своими руками


картофелекопалка для мотоблока своими руками -чертеж

— Сегодня мы начнем изготовление картофелекопалки своими руками к мотоблоку Нева.

Мы имеем такие материалы: это остатки от велосипеда, проволока восьмёрка, старый Вагнер с которого мы возьмём колесики, уголок, листовой металл, профиль, тяги рулевые, наконечники.

Инструмент: болгарка, дрель и сварочный аппарат.

Конструкция картофелекопалки: рама, сцепное устройство с мотоблоком, на лемех время наклепан нож из стальной пилы.
Принцип действия: начнем от двигателя: от двигателя привод на шкив, со шкива через эксцентрик, на тягу, (тяга рулевая от автомобиля) и дальше на устройство, которое на шаровых опорах закреплена через тяги, соединено с лемехом, таким образом у лемеха обратно-поступательные движение, которые необходимые для рытья и просеивание картофеля. Принцип грохота. С обратной стороны картофелекопалки колеса, которые регулируются. Так же есть натяжное устройство ременной передачи, которое сделано из обычного подшипника.

Картофелекопалка для мотоблока своими руками: видео от Ю. Лескова

Делаем самодельную картофелекопалку для мотоблока своими руками

Содержание:

1. Конструктивные особенности и виды

2. Чертежи самодельных и заводских картофелекопалок

3. Этапы изготовления картофелекопалки грохотного вида



Для людей, проживающих в сельской местности, уборка осенью урожая картофеля остается трудоемким занятием. Конечно, сегодня, уже мало кто выполняет подобную работу ручным способом, с помощью лопаты. Многие покупают для этого различные механические устройства, а некоторые, так называемые «Кулибины», собственными руками изготавливают различные приспособления для избавления себя и своих близких от тяжелого труда. Особенным спросом среди сельских тружеников пользуется картофелекопалка, функционирующая с помощью мотоблока любой модификации, будь это всем полюбившаяся модель «Нева», или аппарат от другого производителя. Здесь главное иметь четкое представление, что собой представляет самодельная копалка для картофеля, и уметь создать чертежи по нужным расчетам.



Конструктивные особенности и виды

Стоит сразу напомнить, что данное механическое устройство, как видно по фото, для выполнения работы, цепляется к мотоблоку. Такая копалка, сделанная своими руками, как показано на видео, способна обрабатывать земельный надел не только возле дома, но и в полевых условиях.

Главное назначение картофелекопалки – это отделение клубней картошки от почвы и выкладывание их на грунтовую площадь. Такой агрегат прост в управлении и имеет несложную конструкцию. Поэтому сконструировать его своими руками обычно не составляет особенного труда. Самое главное, что данный навесной механизм подходит к любой модели мотоблока, будь это всем известная «Нева» или другая модификация.

Многие читатели скажут, что можно такую картофелекопалку приобрести в торговой точке по реализации сельскохозяйственных механизмов и приспособлений и зачем делать ее своими руками. Такое утверждение правильное, но не совсем. Любой опытный огородник скажет – копалка, сконструированная в домашней мастерской будет более практичной, так как она будет конструироваться под уже известную характеристику грунта, а также будет делаться под силу конкретного человека. Еще сюда стоит добавить цену. Устройство, исполненное своими руками, будет стоить намного дешевле, чем купить его в магазине.





Перед тем, как приступить к творческой конструктивной работе по созданию картофелекопалки нужно помнить, она приспособлена работать на почвах, имеющие средний и малый критерий плотности. Для изготовления агрегатов, приспособленных работать на тяжелых почвах, необходимо иметь глубокие познания физики и механики.



Копалка для картофеля, приспособленная к мотоблоку, как отображено на фото, бывает таковых видов:

Грохотный или вибрационный механизм – он состоит в основном из лемеха и вибрационного сита. Принцип действия такого вида картофелекопалки, функционирующей с помощью мотоблока, простой. Почва вместе с картофелем подрывается лемехом. Затем недвижимая транспортерная решетка оставляет на своей поверхности клубни, а грунт стряхивает, как через сито, обратно.

Такая модель эффективная в работе, но довольно сложная в изготовлении.

Транспортерная установка для копки картошки – она может свободно работать, например, на базе такого мотоблока, как «Нева». По конструкции транспортерная копалка состоит из лемеха и движущего транспортера, имеющего специальное зацепное устройство для поддержания клубней на платформе и очищения от грунта. Транспортерная конструкция для копания картофеля обладает большей практичностью, чем вибрационный вид картофелекопалки. Но на почве с легкой степенью плотности применять данный вид устройства нецелесообразно.

Стрельчатый вид – по устройству это самый простой механизм, который с легкостью можно приспособить на любую модель мини трактора, например, такого как «Нева». Он не содержит движимых узлов. Как показано на видео, грунт с клубнями подрезается ножом. Далее срез попадает на поверхность специальных прутьев, где земля ссыпается обратно, а плоды в чистом виде ложатся поверх почвы.

Данная копалка эффективная на грунте с невысокой степенью плотности, где не практично применять другие разновидности приспособлений.

Перед тем как начать конструировать такое приспособление, в первую очередь, требуется точно определиться с плотностью почвы, на которой оно будет применяться. Стоит помнить, что там где идеально может применяться транспортерная конструкция со стрельчатым видом будет трудно работать.





Чертежи самодельных и заводских картофелекопалок

Для небольшого хозяйства, чтобы удобно было собирать урожай картофеля, нужно сделать устройство небольшого размера. Оно должно быть удобным в ходе эксплуатации и легко навешиваться на мотоблок.



Конструкция картофелекопалки: 1-сварная рама, 2 — нож, 3 — транспортер, 4 — шкив, 5 — шатун, 6 — шкив углового редуктора. 7 — ремень, 8 — стойка, 9 — адаптер, 10 — опорное колесо, 11 — пружинное натяжное устройство.



Для того чтобы сделать рассматриваемое приспособление, необходимо иметь:

  • Стальной швеллер.

  • Сошник, вылитый из высококачественного сплава металла, толщиной не меньше 5 мм. Для его изготовления можно использовать пилу из циркуляционного станка.

  • Металлические уголки размерами 40 и 63 мм.

  • Стальные прутья. Их требуется, чтобы сделать приспособление, как показано на фото, минимум 8 штук.



Для изготовления приспособления для рытья картофеля вибрационного типа требуется, в первую очередь, сделать раму. Она должна легко стыковаться, например, с мини трактором «Нева» или с другой модификацией.







В целом, как показано на видео, такое устройство состоит из следующих узлов:

  • Конструкция рамы.

  • Подвесные элементы.

  • Регулировочные тяги вертикального исполнения.

  • Ходовая часть.



Чтобы сконструировать такой агрегат, требуется произвести точные расчеты и по ним создать чертежи. Без выполнения данного правила процесс изготовления своими руками будет трудным.



Этапы изготовления картофелекопалки грохотного вида

Как видно из видео перед началом работы требуется подготовить следующий инструмент:

  • угловая шлифовальная машинка;

  • сварочный аппарат;

  • гравер или дрель.



Еще, чтобы сделать приспособление, требуется приготовить болты и гайки.

  1. этап – изготовление рамы. Для этого, как показано на фото, распиливается на четыре части труба квадратной формы. Два куска должны быть – 1200 мм, а два – 800 мм. Размер трубы – 40*40 мм.

    Подготовленные части соединяются при помощи сварки в прямоугольник.

  2. этап – Крепление перемычек. Из видео видно, что они необходимы для установки вертикальных тяг управления. Крепится данный элемент, примерно, на четверть длинны основания рамы. С другого конца крепятся два элемента для установки колес. Подобный элемент должен быть из двух трубок диаметром 30 мм и длинной 150 мм.

  3. этап – установление стоек вертикального типа. С той стороны, где вмонтированы перемычки, на расстоянии 5 мм от края рамы крепятся вертикально два квадрата размером 30*30 мм и длинной 500 мм. После этого на расстоянии 200 мм устанавливаются стойки длинной 40 мм. Потом требуется отступить еще 400 мм и закрепить стойки длинной 300 мм. Соединяем стойки между собой полосой 0,4 мм.

  4. этап – Изготовления рала. Сначала на металлическом листе 400*400 мм, имеющего толщину 0,3 мм, и внизу стоек готовятся два отверстия для крепления. Заготовка жестко крепится к стойкам. Такая же заготовка крепится с другой стороны. Другой квадрат листового металла 700*700 мм и толщиной 0,4 мм приваривается встык с первым элементом, а затем при помощи кувалды изгибается в нужную конусную конфигурацию.

  5. этап – конструирование решетки. Для этого прут диаметром 10 мм крепиться снизу к готовому ралу, а другой конец выходит за периметр рамы в сторону тягового механизма, которым может быть модель «Нева».

Далее своими руками можно установить регулировочные тяги и колеса. Они крепятся через специально подготовленные крепления





Источник: http://oselhoztehnike.ru/mini/kartofelekopalka-dlya-motobloka-svoimi-rukami.html

обзор, чертежи, сделать своими руками

Посадка и сбор урожая картофеля всегда было распространено в сельском хозяйстве и актуально по сей день. Но если раньше это все делалось вручную, то сегодня на помощь людям пришла техника, а именно мотоблоки. Если вы владелец такого агрегата, то вам будет интересно такое навесное оборудование, как картофелекопалка для мотоблока Нева.

В продаже есть разные виды, произведенные именно для мотоблока Нева. Также вы можете сделать своими руками данный инструмент, благо в сети есть огромное количество схем и чертежей. Вам всего лишь понадобятся подручные материалы и инструменты.

Виды, конструкции и принцип работы разных видов картофелекопалок

Принцип работы картофелекопалки к мотоблоку Нева очень прост: зубцы устройства врезаются в землю и поднимают наружу клубни картофеля, раскладывая их по земле. Вам остается лишь собрать урожай вручную. Это позволит вам существенно сэкономить не только время, но и ваши силы.

Есть два вида картофелекопалок:
  • простая. Имеет конструкцию лопаты без черенка, сверху которой приварены прутья. Острой стороной, которая углубляется в землю, клубни выкапываются и попадают на прутья. Там земля с них опадает, а картофель сбрасывается на поверхность земли. В зависимости от типа почвы вашего участка, есть модели КВ-1, КВ-2, КВ-3;
  • грохотная. Это вибрационная картофелекопалка, которая имеет уже более сложное устройство. Здесь имеется лемех и просевная решетка, расположенная на колесах. Из лемеха картофель попадает на решетку, где за счет вибрации с него сбивается земля, а сами клубни остаются на поверхности земли. К мотоблоку Нева подходят однорядные грохотные инструменты, как, например, ККМ1, 2КН, и другие.

Преимущества есть и в том, и в другом варианте. Простая картофелекопалка стоит недорого, очень надежна и проста в использовании. Однако производительность лучше у вибрационной, но здесь и цена уже будет выше.


Модели картофелекопалок

В продаже есть разные модели картофелекопалок именно для мотоблока Нева:

  1. Вибрационная Полтавчанка. Рассчитана на средние типы почв. Ширина захвата участка земли — 39 сантиметров, глубина — 18 сантиметров. Ее вес составляет 34 килограмма, а рабочая скорость — 2-3 километра в час;
  2. КВМ-3. Картофелекопатель грохотного типа. Отличие данной модели состоит в том, что вы сможете присоединить дополнительный нож для создания большей вибрации. Это очень важно при работе на тяжелых почвах, когда земля плохо стряхивается с клубней. Масса — 39 килограмм, скорость — 1-2 километра в час, ширина захвата земли — 37 сантиметров, глубина — 20 сантиметров;
  3. ККМ-1. Это модель грохотного, которая отлично подходит не только для уборки урожая картофеля, но и буряка, моркови, лука, и других корнеплодов. Вы сможете регулировать глубину выкапывания земли, а также мягкость сепарирования за счет изменения оборотов мотора самого мотоблока. Подходит для легких и средних типов почв. Вес — 40 килограмм, ширина захвата земли — 37 сантиметров, глубина — 20 сантиметров, скорость — 1,1 — 2,1 километра в час;
  4. Вибрационный картофелекопатель для мотоблока Нева. Это небольшой агрегат грохотного типа весом 34 килограмма. Ширина обработки земли — 36 сантиметров, глубина — 20 сантиметров, скорость — 1-2 километра в час. При этом стоимость достаточно бюджетная. Отличный вариант в соотношении цена-качество.

Как сделать картофелекопалку самостоятельно?

Если же вы не хотите тратиться на покупку новой картофелекопалки, а также вы являетесь мастером на все руки, тогда вы можете сделать самодельный инструмент. Перед тем, как приступить, вам нужно знать о том, что такой инструмент будет рассчитан только для легких и средних почв.

Если у вас небольшая территория, то вам можно сделать агрегат небольших размеров.

Для этого вам понадобится:

  1. Прутья из стали. Как минимум восемь штук;
  2. Швеллер из стали;
  3. Сошник толщиной не менее 5 миллиметров. Можно использовать пилу из циркуляционного станка;
  4. Металлические уголки 40 и 63 миллиметра.

Важно перед началом работ создать чертеж, по которому вы сможете ориентироваться и с которым у вас точно в ходе работ не возникнет проблем.

Картофелекопалка для мотоблока Нева грохотного типа изготавливается в несколько этапов:

  1. Рама. Нужно трубу распилить на четыре части — две длиной 120 сантиметров, две другие — 80 сантиметров. Диаметр трубы — 40 миллиметров. После этого детали нужно сварить в прямоугольник;
  2. Монтаж перемычек. Они нужны для монтажа вертикальных тяг управления. Установите их примерно на четверть длины рамы. С другой стороны нужно установить крепления для колес. Для этого вам понадобится две куска трубы диаметров в 30 миллиметров и длиной в 15 сантиметров;
  3. Крепление стоек вертикального типа. Крепятся они со стороны перемычек на расстоянии 5 миллиметров от края рамы;
  4. Изготовление рала. Вам нужен стальной лист толщиной в 0,3 миллиметра и размером 40 на 40 сантиметров. Его необходимо прикрепить к стойкам. После этого вам нужен лист металлам толщиной в 0,4 миллиметра и размеров 70 на 70 сантиметров, которые крепится встык с первым элементом. С помощью кувалды ему нужно придать согнутую форму;
  5. Создание решетки. Для этого нужно прут диаметром 1 сантиметр прикрепить внизу рала. И так с остальными прутами.

Как сделать картофелекопалку для мотоблока своими руками, чертежи

Картофелекопалка для мотоблока – навесное специальное оборудование для механизации последнего цикла выращивания картофеля – копки. Значительно облегчает труд землевладельца. Урожай выкапывается в течение нескольких минут, в зависимости от размера участка, остается только собрать картофель по мешкам. Устройства бывают разных типов, предназначаются для небольших приусадебных хозяйств с разным состоянием почвы.

Важно! Для сбора картофеля подобным механизированным способом нужно учитывать ширину посадки, залегание картофеля и размер ножей картофелекопалок. Также немаловажна мощность мотоблока.

Виды картофелекопалок для мотоблоков

Копалка веерная, стрельчатая или дельфин

Подходит для мотоблоков любых марок, в том числе имеющих невысокую мощность. Конструкция имеет самое простое устройство, представляющее собой плуг с приварными прутьями в форме веера, которые выполняют функцию просеивания. Принцип работы: мотоблок тащит копалку, плуг входит в землю и подкапывает картофельные плети, вытаскивая картофелины на поверхность, попадая на решетку-веер, земля отсеивается, а картошка остается на поверхности поля. Такая форма копалки подойдет для различных почв и любой засоренности поля от ботвы или сорняков.

Картофелекопалка

Веерный тип копалки имеет и минусы, так во время перекопки повреждается некоторая часть урожая, рассеканием картофелины плугом на части. Это особенно имеет значение для тех, кто сажает картофель на продажу. Управление мотоболоком с таким навесным оборудованием требует значительных физических усилий, а для больших площадей обработки – повышенного расхода топлива. Но учитывая небольшую стоимость и самую простую и понятную конструкцию, ее легко купить или сделать ручную картофелекопалку самостоятельно. Для этого не нужны схемы или механические и токарные навыки. Но опыт работы со сварочным аппаратом и металлом понадобится. Для изготовления рала может применяться лопата или плуг, останется только приварить прутья. Такая конструкция хороша еще и тем, что не имеет движущиеся части, и поломку, если такая случится, легко устранить.

Картофелекопалка вибрационная или грохотный тип

Картофелекопалка вибрационная

Имеет более сложное устройство, содержащее крутящие механизмы, создающие вибрацию. Обладает большей шириной захвата борозды, чем плуговая. Проникает на глубину 20 см. Высокая эффективность копки, за счет вибрации, хорошо очищает картофель от почвы и выбрасывает на поверхность поля. Картофель вынимается полностью, если только нетипично залегает глубоко в сильно рыхлой почве и не закидывается землей. Мотокультиватор идет без особых усилий, выкапывание картофеля происходит очень быстро. Одно из условий хорошей работы – чистое поле от ботвы и сорняков. Перед началом работы требуется срезать картофельную ботву.

Транспортерный тип

Такая картофелекопалка может напоминать картофелекомбайн для частного земледелия. Также называется ленточная или конвеерная. По работе она схожа с вибрационной картофелекопалкой для мотоблока, но усовершенствована транспортерной лентой, на которую подается картофель после его выкапывания устройством. Транспортирующую ленту делают из металлических прутьев или сетки, существуют и резиновые ленты. Чем она длиннее, тем лучше очищается картофель. В движение приводится от вала, передающего крутящий момент, через редуктор. Транспортерный вид копалки отличается особенностью хорошо очищать и отделять картофель от земли и плети, картофель не повреждается. Для применения данной модели используется трактор или мотоблок, который производит отбор мощности с помощью вала. Транспортерная картофелекопалка своими руками может быть собрана при наличии знаний и навыков работы с подобными механизмами. Также может быть доработана и усовершенствована в условиях частного хозяйства и облегчения огородной работы.

С помощью таких устройств можно выкапывать не только картофель, но и другие овощи, например, свеклу, чеснок, лук.

Цены вибрационных навесных копалок бывают достаточно высоки, поэтому можно задуматься о сооружении такого устройства своими руками.

Как сделать грохотную картофелекопалку самостоятельно

Когда в хозяйстве имеется минитрактор или мотоблок, например, таких марок, как Нева, МТЗ, Салют, производства Москва, то такое навесное оборудование, как картофелекопалка, можно сделать самостоятельно. Выполнение агрегатов зависит от навыков использования инструментов, сварки, их наличия и понимания действия механизмов. Некоторые узлы или элементы можно приобрести отдельно, заказать выточить детали, использовать съемные части с других устройств.

Стоит отметить! Вибрационный картофелекопатель нельзя назвать простым для самостоятельной сборки устройством.

Инструменты, которые потребуются:

  • болгарка;
  • дрель;
  • сварочный аппарат;
  • уровень,
  • рулетка.

Используемые материалы и элементы:

  • металлический профиль;
  • листовой металл;
  • металлические уголки;
  • металлические прутья;
  • тяги;
  • рулевые наконечники;
  • стойки стабилизатора;
  • шкивы картофелекопалки и мотоблока разного размера;
  • приводной ремень;
  • болты;
  • колеса;
  • валы;
  • материалы для шарниров.

Чертеж копалки

Для начала работы необходимо составить чертеж, учитывая нужный размер копалки. Может использоваться готовая схема или просмотр устройств уже существующих заводских конструкций. Вибрационная копалка состоит из: рамы-основания, лемеха-ножа, сцепного, редукционного узла, поликлинового ремня, валов, опорных колес.

Порядок работы для сбора конструкции самодельной картофелекопалки:

  1. Делают сварную раму: профильную трубу 40*40 мм или 50*50 мм, а возможно любую, которая есть, но не тонкую, нарезают в нужный размер: две короткие, две длинные. Соединяют элементы сваркой, создавая прямоугольную раму. Края шлифуются;
  2. К задней части рамы приваривают направляющие для стоек с колесами, которые буду держать конструкцию сзади. В держателе просверливают отверстие для крепления стоек колес с помощью болтов. Изготавливают стойки, к ним крепятся опорные колеса, просверливают отверстия для регулировки под нужную глубину выкапывания. Колеса могут быть металлические, резиновые или грунтозацепные, которые будут лучше идти по типу почвы на участке;
  3. Для передней части сооружают сцепное устройство, соединяющее копалку для картофеля с мотоблоком, его можно сделать с регулировкой сцепки, по образцу для требуемой модели или купить готовое;
  4. Внутрь рамы приваривают держатели для шарниров, в форме треугольника на которых будет подвешен грохот;
  5. К раме приваривают кронштейн, для установки редуктора и механизма для создания в устройстве вибрации;
  6. Из металлического листа изготавливают лемех-нож, надрезаются углы и загибаются. На лемех дается высокая нагрузка, поэтому изготовлять его рекомендуется из прочных материалов, для жесткости сгибы провариваются изнутри, поверху накладывается дополнительная пластина. Основная функция лемеха – разрезать землю, поэтому та его часть, которая будет направлена в почву, затачивается. Лемех крепится к передней части устройства на резинометаллических шарнирах;
  7. К лемеху картофельной копалки, к противоположной части от той, которая будет погружаться в землю, привариваются пруты из проволоки или арматуры, сечением 10 мм, которые будут выполнять функцию грохота или просеивателя;
  8. Соединяют движущие части: редуктор, рычаг, шатун, тяги, эксцентрик, приводной ремень. Редукционный блок крепится на подшипниках. Крутящий момент с вала мотоблока передается через редуктор на рычаг и шатун, создавая вибрацию лемеха-грохота;
  9. Для уменьшения вибрации устанавливают пару эксцентриков, в этом случае копалка работает более плавно и мягко. К тому же дополнительный эксцентрик, снимая вибрацию с мотоблока, дает более комфортное управление;
  10. Агрегат красят краской для защиты металла.

Корпус мотоблока

При начале эксплуатации грохотной картофелекопалкри ее конструкция может потребовать доработки. Может быть усовершенствован грохот или крутящийся механизм мастером, который понимает, как сделать картофелекопалки своими руками. Решетка очистителя сооружается различных типов, в виде вибростола, барабана или короба. Рама может быть квадратной формы. А нож иногда крепят неподвижно. Части устройства могут соединяться не сваркой, а болтами, что при высокой вибрации устройства может оказаться более надежным креплением. Для натяжения ремня устанавливается пружинное натяжное устройство. Для увеличения сцепного веса можно утяжелить корпус мотоблока, подвесив груз от 50 кг.

Те, кто любит совершенствовать продуктивность работ на приусадебном участке, механизировать различные этапы выращивания овощей, пользуются различной современной техникой. Картофелекопалку для мотоблока своими руками доступно соорудить в разных вариантах, учитывая имеющиеся навыки и материалы.

Видео

0 0 голоса

Рейтинг статьи

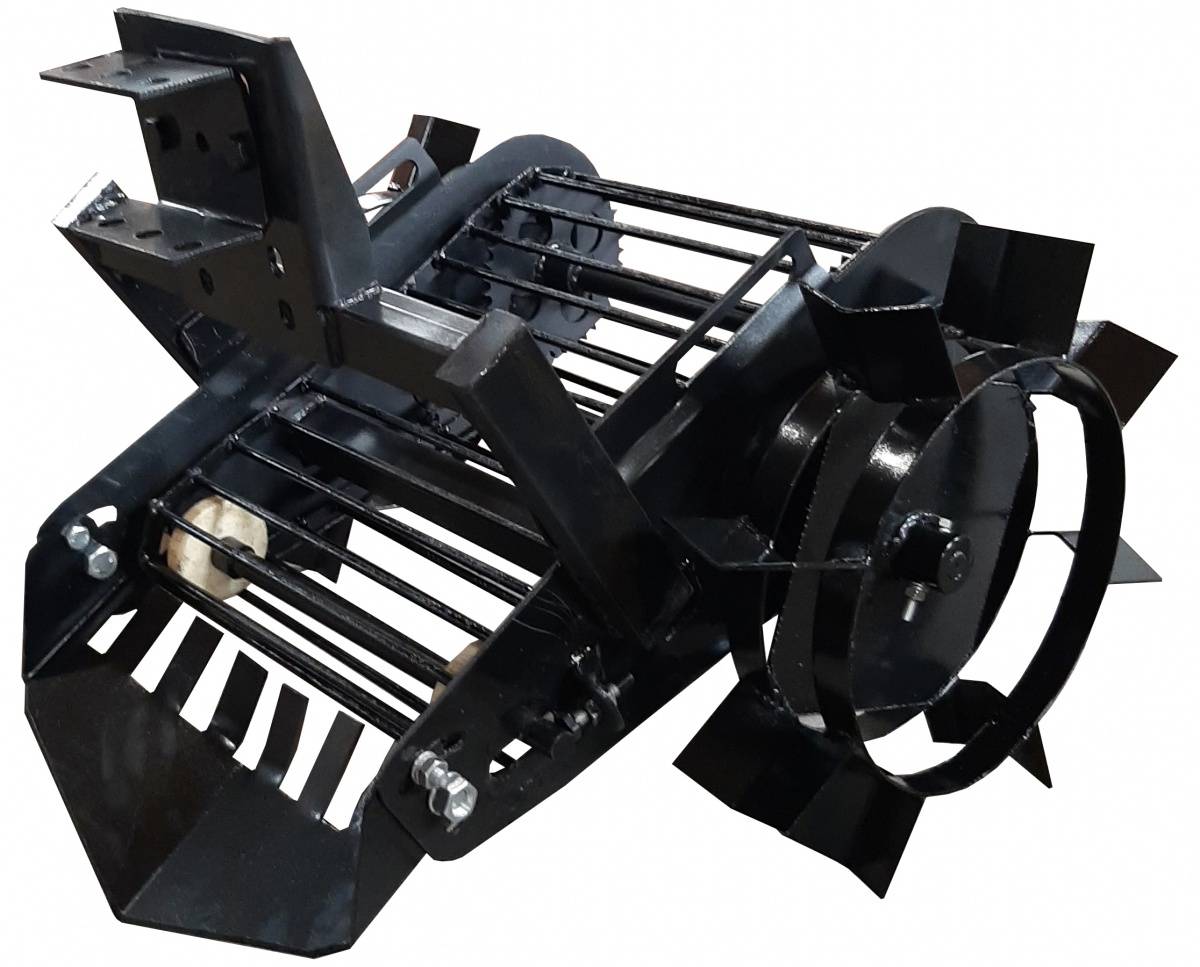

Картофелекопалка вибрационная к мотоблоку НМБ-1, Угра

Картофелекопалка вибрационная, грохотного типа (картофелевыкапыватель вибрационный) ККВ-1 (Угра) используется совместно с мотоблоками НМБ-1, Угра и конструкционно подобными им.

Предназначена для механизированного выкапывания клубней картофеля с последующей ручной сборкой с гряды. Значительно ускоряет процесс сбора урожая, облегчает работу оператора, проста и неприхотлива в обслуживании.

Привод картофелекопалки осуществляется клиноременной передачей через угловой редуктор от вала отбора мощности мотоблока. Управление приводом осуществляется посредством рычага сцепления углового редуктора.



Устройство картофелекопалки



Картофелекопалка мотоблока Угра состоит из сварной рамы (1), на которой крепятся нож (2) и растрясающий транспортер (3). В верхней части рамы расположен корпус в котором установлен вал с подшипниками. На валу с одной стороны закреплен шкив (4) клиноременной передачи, с другой – шатун (5), приводящий в движение растрясающий транспортер и нож. На шкив картофелекопалки (4) и шкив углового редуктора (6) устанавливается ремень (7). Натяжение ремня осуществляется с помощью подпружиненного натяжного устройства с роликом. К передней части рамы приварена стойка (8), с помощью которой, через адаптер (9), картофелекопалка крепится к мотоблоку. Сзади рамы установлены два опорных колеса (10). Натяжение ремня производится с помощью подпружиненного натяжного устройства (11).



Подготовка к работе и регулировка

Установить мотоблок на горизонтальной поверхности и заглушить двигатель мотоблока!

  1. Снять с мотоблока пластиковую крышку, предохраняющую валы отбора мощности. Снять штатную сцепку. Установить на 6 шпилек М10 (1) угловой редуктор (2). На четыре верхние шпильки навернуть гайки с шайбами. Затянуть. На две нижние шпильки установить сцепку (3), завернуть гайки с шайбами. Зафиксировать сцепку болтом (4) через отверстие в ухе суппорта мотоблока, затянуть гайкой с шайбой.
  2. Проверить надежность затяжки всех соединений. Установить картофелекопалку на ровную поверхность и присоединить к мотоблоку. Для этого необходимо вдавить адаптер (6), закрепленный на стойке картофелекопалки (14), в скобу сцепки (3), совместив отверстия. В отверстия вставить два болта М16 (7), затянуть гайками с шайбами либо можно использовать штатные фиксаторы (шкворня) от мотоблока.
  3. Установить клиновой ремень (13) на шкив углового редуктора (12) и шкив картофелекопалки.
  4. Установить натяжное устройство (8). Для чего, прикрепить планку натяжного устройства к поперечному корпусу углового редуктора болтом (9), затянуть гайкой с шайбой. Проверить свободное вращение планки. Поджать ремень (13) натяжным роликом, вставив в отверстие на планке и в отверстие на раме картофелекопалки (11) пружину (10).
  5. С помощью прицепного устройства и опорных колес отрегулировать глубину выкапывания.
  6. Рама должна быть параллельна поверхности, на которой установлена картофелекопалка мотоблока, чтобы снимался минимальный слой почвы, но и не было бы порезанных клубней.
  7. Интенсивность выбрасывания клубней регулируется оборотами двигателя мотоблока. Рекомендуемая скорость движения картофелекопалки на твердых почвах до 2 км/ч, на рыхлых до 1 км/ч.



Технические характеристики



  • Ширина захвата — 380 мм.
  • Глубина выкапывания клубней — 200 мм.
  • Рабочая скорость движения (1-я передача мотоблока) — 2 км. ч.
  • Длина — 840 мм.
  • Ширина — 650 мм.
  • Высота — 740 мм.
  • Масса — 45 кг.



Комплект поставки



Наименование Количество (штук)
Картофелесажалка ККВ-1 (Угра) 1
Руководство по эксплуатации 1
Адаптер 1
Болт М 14 2
Шайба 14.03.019 2
Шайба 14 65Г 029 2
Гайка М 14 2
Редуктор угловой 1
Натяжитель 1
Прицепное устройство 1
Ремень А-1045 ГОСТ 1284-89 1
Тара и упаковка 1



видео, на фото чертежи и размеры самодельного агрегата

В последнее время мало кто из дачников вскапывает садовые участки вручную. Современные производители садовой техники предлагают потенциальному клиенту довольно широкий выбор разнообразных моделей по доступной цене. Давайте поговорим о том, как сделать картофелекопалку для мотоблока своими руками, чтобы сэкономить на приобретении такого агрегата.

картофелекопалка

Краткая характеристика

Самодельная картофелекопалка для мотоблока – это прекрасное изобретение, которое упрощает жизнь многих дачников. Не все понимают, как это сложно, вырастить и собрать урожай картофеля на своем приусадебном участке. Поэтому применение агрегатов подобного характера просто не заменимо в период зрелости корнеплодов картофеля.

Придуманное народными умельцами специальное изобретение разных размеров для мотоблока стало результатом долгих изысканий владельцев собственных огородов. Сначала вместо него применяли обычную совковую лопату, использование которой вынуждала дачника прикладывать огромные физические усилия для того, чтобы получить долгожданный урожай. Сегодня в этих елях применяется механическое устройство, предназначенное для отделения клубней от грунта и укладывания их на поверхности земли.

картофелекопалка

Изготовление по чертежам

Конечно, те дачники, кто совсем не обладает опытом в сфере изготовления своими руками механизмов подобного рода, может потратить на это довольно немалое количество своего времени. Однако, если хорошенько разобраться в методике изготовления прибора разных размеров для мотоблока и найти в сети интернет хороший чертеж картофелекопалки для мотоблока, любой дачник разберется в этом нелегком задании. И собранная ими картофелекопалка не уступит по своей функциональности и качеству готовым моделям, собранным на заводе.

Вы задались вопросом, как сделать картофелекопалку к мотоблоку? Запаситесь терпением и чертежами. Вот фото, которое иллюстрирует готовое оборудование, собранное самостоятельно руками дачника.

Для начала вам потребуется собрать сварную раму для будущего изделия. Для ее изготовления нужны металлические пластины с диаметром 8 мм, железный швеллер №8 и специальный уголок с параметрами 63 на40. Из металлических пластин вам нужно будет изготовить лемех, после чего он устанавливается на элеваторный кожух. Чтобы осуществить монтаж лемеха, примените четыре крепежа, которые надежно затягиваются гайками;

Далее переходят к изготовлению такой составляющей части оборудования для сбора картошки, как редакционный узел. Чтобы его создать, возьмите пару корпусов из металла в форме цилиндра. Корпусам для агрегата подобного назначения следует быть сделанными в виде стаканчика и втулки, которые соединяют друг с другом ведомый и ведущий валы из высокопрочной стали. Готовая конструкция получится легко вращаемой. Чтобы достичь такого эффекта, насадите на шпонки призматической формы особые звездочки. К звездочкам должны быть приваренными ступицы из прочной металлической трубы с диаметром 25 мм;

Чтобы картофель не разрезался на части во время его выкапывания из грунта, сделайте заточку круглой. Вы должны понимать, что при изменении соединения кожуха к раме конструкции, поменяется и наклон самого элеватора, и угол выкапывания луночки в грунте;

Чтобы изготовить не фабричный агрегат, изображенный на следующем фото, вручную, нужно обладать некоторыми навыками. Каждая картофелекопалка для мотоблока своими руками не сможет работать качественно, если у нее не будет барабана очистителя;

Методом сварки присоедините диски и «беличье колесо», зафиксируйте колесико на осях. В таком случае колесо сможет беспрепятственно вращаться;

Движение коленвала обеспечивают подшипники, с ними смогут двигаться и звездочки, которые приведут барабан в движение;

Чтобы соорудить ползунок, возьмите фторопласт. Тогда цепочка сможет свободно скользить. На первый взгляд такая деталь схожа с «беличьим колесом», однако в данном случае она имеет меньше прутков, количество которых также снижено. Для опоры в конструкции такого типа применяются ползуны, защищающие цепочку от вероятности повреждения в процессе эксплуатации.
Вы можете получить стандартные размеры картофелекопалки для мотоблока. Изготовить ее самому действительно не очень просто, однако если вы примените верный подход, то на весь процесс вы потратите довольно короткий промежуток времени.

Само изделие для мотоблока должна иметь пару роликовых цепей, каждая из которых насчитывает по 94 звена. Их нужно одеть на стержни. Система такого характера получила название «беличье колесо» благодаря особенностям своей формы. Такое для обеспечения большей надежности и прочности, потребуется закрепить на двух дисках, согнутой формы. Если таких дисков не будет в наличии, воспользуйтесь ободом от колеса велосипеда.

Ну и наконец, наиболее простым этапом при сооружении картофелекопалки для мотоблока, как на фото, — это выполнение опорно-транспортного соединения. Его можно сконструировать своими руками по чертежам, отталкиваясь от собственного метода выращивания картофеля. Создать такой узел агрегата разных размеров очень просто.

Процесс сборки

В отверстие на левой стороне кожуха нужно вставить выходную ось самодельной картофелекопалки. Они имеет вид болта с резьбой. По окончанию выполнения данной операции, можно соединить звездочку с подшипником.

Также нужно зафиксировать распорную втулку и колечко. После этого вставьте входную ось в отверстие на кожухе с правовой стороны.

После выполнения несложных и недолгих по времени операций вы сможете насладиться применением на своем дачном участке эффективной и надежной самодельной картофелекопалки для мотоблока. Посмотрите на следующее фото, чтобы увидеть готовое изделие в сборке. Оно станет незаменимым помощников для вас в тот период времени года, когда на вашем огороде созреет и будет готов к выкапыванию картофель.

Применение подобной картофелекопалки для мотоблока существенным облегчит вашу дачную жизнь и сделает выращивание культуры картофеля на своем приусадебном участке гораздо приятнее.

Подведем итоги

Сегодня появились очень эффективные методы выращивания и сбора урожая картофеля, которые позволяют значительным образом сократить время, силы и материальные затраты дачника. Применение самодельной картофелекопалки, которую можно установить на мотоблок – это революционное изобретение народных умельцев. Если вы хотите изготовить картофелекопалку для мотоблока самостоятельно, но пока не обладаете достаточным опытом в таких вопросах, посмотрите видео, представленное ниже. Оно поможет вам учесть все наиболее важные моменты в процессе выполнения работы.

Картофелекопалка своими руками для мотоблока, чертежи, виды

Сколько раньше времени сельские жители, фермеры и дачники тратили на выкапывание картошки. Даже не так время, как сколько сил отбирал этот процесс. А если еще и участок большой, то под лопату собрать урожай было очень сложно, и порой невыносимо. Теперь же все намного проще благодаря чудо-оборудованию картофлекопалке. Как копать картошку с ее помощью? Да легко, она выступает как навесное оборудование для мотоблока, с помощью которого клубни картофеля выкапываются наружу. Остается лишь просто собрать урожай по мешкам.

Несмотря на то, что данное оборудование представлено в широком ассортименте в магазинах, многие умельцы мастерят картофелевыкапыватель для мотоблока своими руками. И правильно, если есть умение работать с чертежами, сваркой, да и вообще технические знания, тогда самостоятельно собрать такую конструкцию не составит никакого труда. К тому же, такой самодельный вариант гораздо экономнее, нежели покупка готового заводского оборудования.

Виды картофелекопалок

Грохотная картофлекопалка для мотоблоков

Принцип работы конструкции такого типа заключается в следующем: лепеха подрывает почву, а недвижимая решетка оставляет клубни, земля при этом струшивается словно через сито.

С транспортерной установкой

Данная конструкция для копки картофеля мотоблоком основана на лепехе и движущем транспортере. Транспортер имеет зацепное устройство, которое поддерживает клубни на платформе и очищает их от земли. Несмотря на свою практичность, такое оборудование не рекомендуется использовать на мягких почвах.

Стрельчатые (веерные)

Это, пожалуй, одна из самых простых конструкций для копки картошки мотоблоком. Почва подрезается ножом, все это попадает на поверхность специальных прутьев, земля с которых осыпается, а сами клубни остаются снаружи. Такой вид копалки будет эффективен на мягких податливых почвах.
Копалка для мотоблока своими руками: этапы работы, чертежи, советы.

Сейчас мы рассмотрим чертежи и этапы создания самодельной вибрационной конструкции для вскопки картошки.

Основные детали для сборки:

  • лемех;
  • опорно-транспортный механизм;
  • рама;
  • валы;
  • элеватор.

Преступаем к сборке:

  1. Берем металлические уголки и швеллер длиной около 120 см и начинаем сваривать раму.
  2. Привариваем 1 швеллер, отступая от рамы 30 см вниз, для установки регулирующих механизмов.
  3. Теперь нужно приварить металлические стойки, делаем это вертикально к земле, начиная из любого края. Соблюдаем расстояние между ними в 10 см, крепим сначала длинную в 50 см, затем поменьше в 30 – 40 см. Монтируем основу для решеток.
  4. Теперь нужно соединить стойки остатками швеллера, в итоге после варке должен визуально получиться треугольник.
  5. Привариваем металлическую пластину к треугольнику. После сгибаем ее кувалдой и прикрепляем с другой стороны.
  6. Крепим лемех к элеватору с помощью болтов.
  7. Привариваем арматуру, а по бокам толстый металл, чтобы клубни не разбрасывались по сторонам.
  8. Крепим валы на элеватор.
  9. Подшипниками крепим редукционный блок к стержню.
  10. Собираем опоро-транспортный механизм.

Несколько советов:

  • для конструкции картофелекопалки нужно брать металл не толще 7 мм;
  • соединять детали можно как болтами, так и с помощью сварки;
  • лучше выбирать широкие колеса, чтобы езда по участку была более легкой;

Вот в принципе и вся схема сборки и все ответы на вопрос как сделать такую конструкцию своими руками. Все достаточно понятно и легко. Главное подойти к делу с внимательностью и умением.

Садовых гидов | Как построить экскаватор для картофеля

Ablestock.com/AbleStock.com/Getty Images

Вытяните небольшое количество воздуха из шин прицепа, чтобы он подпрыгивал, пока его тащат по полю. Это поможет стряхнуть с картофеля грязь перед тем, как бросить его в поле.

Если вы обнаружите, что режущее лезвие недостаточно глубоко уходит в землю, используйте цепь, чтобы прикрепить прицеп к трактору. Это опустит переднюю часть прицепа на землю ниже, чем при использовании сцепного устройства.

Изготовление собственного оборудования всегда опасно, и рекомендуется действовать на свой страх и риск. Есть много способов выполнить эту задачу; это только один метод.

Картофелекопалка режет землю ножом и освобождает картофель. От режущего лезвия картофель проталкивается через решетку, которая стряхивает грязь, а затем сбрасывается обратно на поле, чтобы его забрали позже. Обычно картофелекопатели выкапывают картофель по одному ряду. Хотя коммерческие картофелекопалки больше подходят для профессионального использования, вы можете построить свой собственный сад для хобби.Вы также можете использовать экскаватор для выкапывания других овощей, отрегулировав угол режущего лезвия.

Используйте пилу по металлу, чтобы вырезать отверстие в прицепе. Отверстие должно начинаться в передней части прицепа и переходить в заднюю часть. Оставьте 1 фут платформы трейлера по обе стороны от отверстия. Например, если ширина прицепа составляет 3 фута, отверстие должно быть шириной 1 фут в центре прицепа и по 1 футу с каждой стороны отверстия.

  • Картофелекопалка режет землю ножом и освобождает картофель.
  • Вы также можете использовать экскаватор для выкапывания других овощей, отрегулировав угол режущего лезвия.

Поднесите U-образный режущий диск к отверстию и найдите правильный угол для врезания в землю, достаточно низкий, чтобы разрезать картофель (достаточно угла в 35 градусов; при необходимости отрегулируйте его). Лезвие должно быть расположено в передней части прицепа, достаточно низко к земле, чтобы он мог волочиться и врезаться в землю. Отметьте обе стороны отверстия прицепа, где будет размещен нож.Режущее лезвие должно составлять примерно 1 фут от одной стороны до другой и примерно 3 фута шириной для прицепа шириной 3 фута. U-образная форма лезвия помогает направлять картофель на решетку, при этом нижняя центральная часть лезвия расположена в центре ряда картофеля. Лезвия можно приобрести в большинстве магазинов сельскохозяйственного оборудования, а также узнать, где их можно получить у поставщика кормов для животных.

Просверлите отверстия с обеих сторон прицепа (там, где вы отметили режущее лезвие).Также просверлите отверстия с обеих сторон режущего диска (где он будет крепиться к прицепу). Используйте сверло, которое будет достаточно прочным, чтобы просверлить металл; Спросите в местном хозяйственном магазине, если вы не уверены, какое сверло использовать. Размер отверстия не имеет значения, но убедитесь, что болты, которые вы используете позже для крепления режущего лезвия, имеют тот же размер, что и отверстия для плотного прилегания.

  • Поднесите U-образный режущий диск к отверстию и найдите правильный угол для врезания в землю, достаточно низкий, чтобы разрезать картофель (достаточно угла в 35 градусов; при необходимости отрегулируйте).

Совместите отверстия на лезвии и прицепе. Вставьте болты в отверстия и закрепите их шайбами.

Разместите сетку от задней части режущего диска к задней части прицепа. Экран должен иметь ту же U-образную форму, что и лезвие. Убедитесь, что картофель может подняться по режущему ножу на решетку, а затем выпасть из задней части прицепа. Отрежьте экран до нужного размера. Экран образует трубу под поверхностью прицепа, где картофель будет трястись.По мере того, как картофель накапливается на экране, трясущийся и новый картофель, поднимающийся из земли, отталкивает встряхнутый картофель от задней части экрана. В этом поможет сетка, расположенная под углом вниз от режущего лезвия.

  • Совместите отверстия на лезвии и прицепе.
  • Сито образует трубу под поверхностью прицепа, где картофель будет трястись.

Приварите сетку на месте так, чтобы не было зазоров, кроме задней части прицепа, где будет выпадать картофель.Хотя платформа прицепа будет плоской, экран теперь образует трубу под поверхностью прицепа, которая будет направлять картофель через просеиватель и выводить его из задней части прицепа. Если экран полностью простирается до задней части прицепа, колеса прицепа не будут наезжать на картофель после того, как он выпадет.

Bruder Toys 02130 Картофелеуборочный комбайн Grimme с 80 картофелями в масштабе 1:16 4001702021306

Номер позиции eBay:

232934014565

Продавец принимает на себя всю ответственность за это объявление.

CS A

ТС ЛЛИМ 33

РебмоК

сдранвотвэн

NWOD

GE5 32 ТБ

МОДНИК ДЕТИНУ

: enohP77217819820

: [email protected]

Описание товара

Состояние: EAN: 4001702021306
Материал: Пластик Торговая марка: Bruder
MPN: 02130 Цвет: Красный
Масштаб: 1:16 Особенности: Неоткрытый ящик
Тип транспорта: Прицеп Номер детали производителя: 2130

ASC Group Ltd

Посетите мой магазин на eBay

Информация о продавце компании

Partsdoc Ltd

А SC

33 Милл Стрит

Гребнечесальная машина

Ньютаунардс

Вниз

BT23 5EG

Соединенное Королевство

(Зарегистрировано в Северной Ирландии) Обратите внимание, что мы не можем обрабатывать запросы о продажах по телефону, пожалуйста, используйте сообщения ebay для любых запросов.Спасибо

Номер плательщика НДС:

Я выставляю счета с отдельно указанным НДС.

Политика возврата

После получения товара отмените покупку в течение

Стоимость обратной доставки

30 дней

Покупатель оплачивает обратную доставку

Покупатель несет ответственность за возврат почтовых расходов.

Продавец принимает на себя всю ответственность за это объявление.

Почтовая оплата и упаковка

Стоимость пересылки не может быть рассчитана. Пожалуйста, введите действительный почтовый индекс.

Местонахождение товара: Ньютаунардс, Великобритания

Почтовые отправления:

по всему миру

Исключено: Российская Федерация, Мальта, Румыния

Изменить страну: -Выберите-AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijan RepublicBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBrazilBritish Virgin IslandsBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape Verde IslandsCayman IslandsCentral African RepublicChadChileChinaColombiaComorosCongo, Демократическая Республика theCongo, Республика theCook IslandsCosta RicaCôte-д’Ивуар (Берег Слоновой Кости) Хорватия, Республика ofCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова (Мальвинские) Фиджи Корея, SouthKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorwayOmanPakistanPalauPanamaPapua Нового GuineaParaguayPeruPhilippinesPolandPortugalPuerto RicoQatarReunionRwandaSaint HelenaSaint Киттс-NevisSaint LuciaSaint Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSpainSri LankaSurinameSwazilandSwedenSwitzerlandTaiwanTajikistanTanzaniaThailandTogoTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабского EmiratesUnited KingdomUnited StatesUruguayUzbekistanVanuatuVatican город StateVenezuelaVietnamVirgin остров (U.S.) Уоллис и Футуна Западная Сахара Западное Самоа Йемен Замбия Зимбабве

Доступно 9 ед. Введите число, меньшее или равное 9.

Выберите допустимую страну.

Почтовый индекс:

Пожалуйста, введите действительный почтовый индекс.

Пожалуйста, введите до 7 символов в почтовый индекс

Этот товар не отправляется в Российскую Федерацию

Время отправки внутри страны

Обычно отправляется в течение 2 рабочих дней после получения оплаты.


Платежные реквизиты

Платежные инструкции продавца

Мы принимаем и предпочитаем PAYPAL с немедленной оплатой. Вы можете связаться с нашей службой поддержки клиентов по телефону 02891 871199, если у вас возникнут проблемы с немедленной оплатой. Все основные кредитные карты принимаются в системе PayPal. Спасибо — Наслаждайтесь покупкой.

Чертеж салата из баночки масона — Love Your Bod

Как приготовить салат из банок масона

Вот краткое руководство о том, как приготовить слой салата из каменной банки для быстрого и здорового, легкого обеда!

Что вам понадобится Банки масона размером

кварты или закрывающийся контейнер.

Вы сможете найти их на Amazon, долларовых магазинах, продуктовых магазинах, Ikea, Walmart, Canadian Tire.

Как наслоить

Нижний слой = 1-3 ст. Заправка для салатов

Это может быть домашнее или купленное в магазине, но домашнее всегда вкуснее!

Греческий йогурт, перегной, авокадо, заправка на масляной или уксусной основе — все это хорошо.

* Заправки накапливаются быстро, поэтому старайтесь, чтобы это количество составляло 30–100 калорий, если это возможно.

Второй слой = слой в ¼ — ½ стакана твердых овощей

Все, что не впитает салатную заправку, потому что никому не нужны сырые овощи!

Огурцы, морковь, красный или зеленый перец, вареная свекла, помидоры черри, кукуруза

Третий слой = Затем добавьте — ½ стакана вареных зерен и других овощей

Фасоль, цельнозерновые макаронные изделия, нут, ячмень, киноа, сладкий картофель, картофель, чечевица.

Четвертый слой = Добавьте 2-4 унции приготовленного протеина

Яйцо вкрутую, яичные белки вкрутую, тунец, курица, креветки, лосось.

Вы также можете добавить сюда немного сыра, если в вашем салате не слишком много жира: фета, тертый чеддер из козьего сыра, примерно 1 столовая ложка.

Пятый слой = добавьте-½ стакана мягких овощей или фруктов

Яблоко, авокадо, клубника, киви, груша, виноград.

Шестой слой = Необязательно: 1 ст.любых орехов, семян или сушеных фруктов

Тыквенные семечки, миндаль, фисташки, орехи пекан, семена подсолнечника, конопляное сердце, сушеная клюква и т. Д.

Этот слой обычно не нужен, если у вас уже есть 5 полных слоев, а может быть, их слишком много.

Седьмой слой = Заполните оставшуюся часть банки листовой зеленью

Бэби-капуста, микс зелени, ромэн, капуста и т. Д.

** помните, сколько «жиров» вы добавляете в виде сыра, орехов и заправки — вы не хотите переусердствовать, поэтому имейте в виду, что все эти слои являются лишь вариантами и не обязательны.

Хранить в холодильнике до 5 дней, хотя лично я предпочитаю готовить их только за 3 дня для максимального вкуса. Я также лично не люблю есть их прямо из банки, поэтому я всегда беру большую герметичную миску, в которую я могу все бросить, когда буду готов, а затем просто встряхиваю!

Идеи для салата в банке Мейсон

Пришло время проявить творческий подход и создать свои собственные салаты из масонской банки. Используйте приведенные выше рекомендации с вашими любимыми ингредиентами — вот некоторые подсказки для некоторых из любимых нами салатных комбинаций!

Азиатский кунжутный салат

Азиатский кунжутный соус, эдамаме в скорлупе, нарезанный красный перец, тертая морковь, нарезанный зеленый лук, тертая пурпурная капуста, лапша с кабачками или вареная рисовая лапша, креветки или курица + шпинат, арахис или семена кунжута

Салат тако

Сальса, авокадо + сок лайма, греческий йогурт, помидоры черри, красный лук, черная фасоль, кукуруза, куриная грудка, сыр чеддер, кукурузные чипсы, салат ромэн, кинза

Белковый салат

Нут, брокколи, огурец, краснокочанная капуста, курица или тунец, жареный красный перец, киноа, шпинат, сливочно-укропный соус

Салат из жареной свеклы и козьего сыра

Жареная свекла, козий сыр, киноа, капуста, клюква, яблоки, грецкие орехи, зеленый лук, любой винегрет

Весенний салат из лосося

Детский микс зелени, лосось, эдамаме, редис, спаржа, зеленый лук, горох, бальзамический соус

Салат с капустой и апельсином

Капуста, апельсины, редис, тертая морковь, поджаренный миндаль, дижонская заправка

Вальдорфский салат

Сельдерей, грецкий орех, огурцы, редис, клюква, яблоко, нарезанный миндаль, курица на гриле, руккола, любой винегрет

Греческий салат

Оливки, помидоры, красный лук, фета, огурцы, салат ромэн, орегано

Салат с песто и пастой

Креветки, песто, макаронные изделия из цельнозерновой муки или лапша из цуккини, помидоры черри, свежий базилик, руккола

Ягодный салат

Клубника, черника, фета, маковая или бальзамическая заправка, шпинат, красный лук

Чаша для суши

Рис, Нори (закуска из морских водорослей), крабовая палочка, салатные креветки, огурец, морковь, авокадо, семена кунжута, панировочные сухари панко

Чаша для буррито

Лебеда, черная фасоль, сальса, курица или стейк, зеленый лук, помидоры черри, соус чипотле

Предметы, из которых мы делали салаты:

Давайте узнаем друг друга поближе! Присоединяйтесь к моей странице сообщества Facebook — здесь вы можете задать мне вопросы, и мы действительно сможем узнать друг друга.Я на все 100% помогу вам достичь ваших целей! Вы уже являетесь участником Love Your Bod? Если не подпишитесь на мою программу сегодня! Вы получите более 60+ увлекательных и сложных тренировок, руководства по плану питания, сотни полезных рецептов, доступ к более чем 600 видео-библиотеке упражнений, а также множество электронных книг и инструментов, которые помогут вам наладить отношения с собой И своим телом ! ! Вы получите нашу электронную книгу Confidence Contour, электронную книгу 100 Affirmations и Goal Digger Guide!

Подпишитесь на 7-дневную бесплатную пробную версию здесь

Чтобы получить БОЛЬШЕ БЕСПЛАТНЫХ тренировок — регистрация не требуется, НАЖМИТЕ ЗДЕСЬ

Корнеплоды — Хозяева — Прогрессивное садоводство

Корнеплоды, такие как картофель, маниока и сладкий картофель, плоды которых образуются под почвой, обычно выращиваются на небольших площадях; поэтому высокая стоимость специализированной уборочной техники не оправдывается экономией труда или увеличением выпуска продукции.Однако был разработан ряд универсальных корнеуборочных машин, которые можно использовать для ряда аналогичных культур с незначительными модификациями некоторых частей. Таким образом, капитальные затраты на уборочную машину можно распределить между несколькими культурами, что является особым преимуществом для диверсифицированной органической фермы.

Самым простым и самым старым орудием для уборки картофеля, которое до сих пор используется для небольших работ, является картофелеводческий плуг ilie. Копатель с отвалом для измельчения картофеля поднимает картофель с земли на зубцы, которые отсеивают клубни от почвы.

Элеватор-копатель для картофеля несет на себе металлическую цепь элеватора, состоящую из параллельных звеньев, на которых приводятся звездочки мешалки 011 за лемехом. Почва встряхивается через звенья полотна цепи, и картофель подается частично чистым в заднюю часть машины в узкий ряд, готовый к ручной сборке. Продвигая процесс еще дальше, на некоторых комбайнах есть еще один набор цепей, работающих либо сзади, либо под прямым углом к ​​первому, чтобы доставлять картофель на сопровождающую тележку.

Самая сложная операция при сборе урожая картофеля — это отделение камней и комков размером примерно с картофель. После уборки урожая необходимо проводить этап отделения картофеля от мусора вручную. В это время картофель обычно сортируют по размеру и качеству.

Этот экскаватор на конной тяге оснащен конвейером с приводом от ¡фунта для подъема картофеля на встряхивающие просеиватели за сиденьем оператора. Возраст орудия, 1894 г.

Этот экскаватор на конной тяге оснащен конвейером с приводом от ¡фунта для подъема картофеля на встряхивающие просеиватели за сиденьем оператора.Возраст орудия, 1894 год

Читать дальше: Источники уборочных плугов

Была ли эта статья полезной?

Планирует индийский культиватор с пятью зубьями

Районы богарного земледелия, где важны сохранение влажности почвы и борьба с эрозией почвы, выиграют от этого орудия. Стандарты инструментов расположены в шахматном порядке, чтобы растительные остатки и срезанные сорняки оставались на поверхности почвы. Этот культиватор можно использовать для основной обработки почвы, предпосевной подготовки, борьбы с сорняками и междурядной обработки почвы.Жесткая стальная рама может быть оснащена дополнительными панелями инструментов, чтобы обеспечить большую очистку от мусора.

Вышеуказанные три плана можно получить у: Intermediate Technology Publications, Ltd. 9 King St.

London WC2E 8HN, England

Пятизубый культиватор Indian

Manga Hoe

Культиватор с регулируемой шириной, доступный с 5 зубьями для ослиной тяги или 7 зубцами для воловьей тяги. Имеются удлинители для увеличения ширины агрегата, в котором его можно использовать для разметки рядов перед посевом.

S.A, Gard Pere et Fils

30500 Potelieres Par St. Amoroix (Гар)

Франция

Культиватор HUK-Dnwn

Предназначен для весенней обработки почвы после зимней вспашки, для обработки стерни, выкорчевывания кряквы. Глубина культивации регулируется ручным рычагом. Вес: 107 килограмм.

Внешнеторговое предприятие Agromet-Unia 00-950 Pntemyslowa 26 Варшава, Польша

Многоцелевой культиватор для картофеля

Специально разработанный для выращивания картофеля, этот комбинированный трехцелевой инструмент поставляется отдельно или в сочетании с инструментами для окучивания, рыхления и копания.Картофелекопалка имеет комплект из двух направляющих колес, окучника и полозья с регулируемой глубиной.

W. Hertecant 9200 Kwatrecht Wetteren, Бельгия

Ролик для разного инвентаря для рисования животных

Этот агрегат состоит из двух цилиндров диаметром 0,60 метра. Доступен в двух вариантах ширины. Вес: модель шириной 1,60 метра, 223 килограмма; Модель шириной 2,00 метра, вес 250 кг.

ETS, Techir.e

82400 Валанс Д’Ажен

Франция

Продолжить чтение здесь: Одиночные культиваторы и тракторы

Была ли эта статья полезной?

Список чертежей: metalgearsurvive

Я подумал, что было бы неплохо составить список чертежей, чтобы мы знали, что можно получить из контейнеров / мультиплеера.Если у вас есть что-то, чего нет в этом списке, опубликуйте это (и если вы помните, где вы это взяли, будет еще лучше). Некоторые награды за защиту базы будут выпадать из более чем одного типа защиты, я только что перечислил, какие из них выпали мне.

Одноручное

Rusty Machete

Crowbar

Портативная лопата

Survival Machete

Ударная штанга

Combat Machete

Двуручный стержень

Бита с битой

Мастер-ключ

Пламенная бита

Колющее

Трубное копье

Копье выживания

Штыковое копье

Ударное копье

Бронебойное копье

Тяжелый молот

Тяжелый молот

000 Тяжелый молот

Кувалда

Луки

Лук выживания

Составной лук

Изогнутый лук

Пистолеты

БУРКОВ

AM D114

WU S362000

WU TB3000

SB

WU TB3000 9000 M RAS

Рогатка

Патроны (обратите внимание на все гу n боеприпасов имеют варианты замораживания / шока / пламени, не буду перечислять их отдельно)

Normal Arrow

Heavy Arrow

Flame Arrow

Frost Arrow (Normal Co-op)

RPA

Grenade Arrow

9x19mm Standard Выстрелы

9×19мм Патроны избыточного давления

Стандартные патроны 12ga

.Стандартные патроны 45 калибра

Стандартные патроны 5,56 мм

Стандартные патроны 7,62 мм

Стандартные патроны 44 Magnum

Стандартные патроны для снайперской винтовки 7,62 мм

Патроны для рогаток

Головное оборудование

Soviet Bee Бейсболка

Jungle Hat

Балаклава

Ковбойская шляпа

Берет

Военный шлем

Охотничья кепка

Усиленная маска для лица

Лыжная маска с пластиной

Защитный шлем

Тип

Защитный шлем

Защитный шлем

)

Торс снаряжение

Ремень

Футболка

БДУ (верх)

Легкая советская нагрудная экипировка

Тактический жилет

Тактический шарф

Нагрудный жилет

000 Советский

000 Нагрудный жилет

000 Военный жилет

Тактический капюшон

Cold Weath er жилет

Rib Cage Vest

Shoulder Hoodie

Urban Armor (Upper)

LRR Concealment (Upper)

Перчатки

Советские перчатки

Полевые перчатки

000

000 Pactical

0002 Перчатки

Light

Рукавицы Diamond Dog

Тактические рукава

Рукавицы Urban Armor

Маскировка LRR (рукава)

Нога

BDU (нижняя)

Tactical Protective BDU (нижняя)

Советские боевые штаны

-Resistant Tactical (нижний)

Urban Combat Pants

Urban Armor (нижний)

DD Combat Pants

Снаряжение для выживания

Air Tank

Устройство для извлечения червоточин

Маленькая сумка для выживания

Маленькая сумка для выживания

Маленькая левая повязка для гаджетов

Маленькая правая повязка для гаджетов

Основное оружие der

Держатель для вспомогательного оружия

Держатель для малых бутылок (контейнер)

Держатель для бутылок среднего размера

Подсумок для малых гранат

Подсумок для средних гранат

Подсумок для мелких подбитых взрывчатых веществ

Подсумок для взрывчатых веществ среднего размера

Чемодан

Малый колчан

Средний колчан

Малый специальный колчан для тяжелых стрел

Специальный колчан для средних тяжелых стрел

Особый колчан для малых огненных стрел

Особый колчан для малых ледяных стрел

Особый колчан для малых ударных стрел

Малый специальный колчан для стрел

Колчан

Малый гранатометный стрелок Специальный колчан

Метательное оружие

Приманка

Химический свет

Коктейль Молотова

Усиленный коктейль Молотова

Граната

Мина

Мина

Установлено

Электро магнитная сетка

Активная приманка

Ударная ловушка

Ловушка для воздушных шаров

C-4

Флагманский маяк

Лагерь снабжения кислородом

Гаджеты

Фонарик

Единицы

Деревянный забор

Деревянный забор из колючей проволоки

Обычный забор

Забор из колючей проволоки

Электрический забор (Утилизация — Daily Hard)

Картонный забор (Утилизация — Daily Hard)

Деревянная баррикада

Колючая проволока

Баррикада

Обычная баррикада

Баррикада из металлической колючей проволоки

Баррикада с шипами

Блоки перехватчиков

Тяжелый пулемет типа M

Тяжелый пулемет типа D (Базовая защита 4)

Пулеметная пушка

Учебное пособие по обороне)

Гранатометная турель (Base Defense 3)

Турель Гатлинга (Base Defense 4)

Воздушная пушка (Base Defense 3)

Flame Trap (контейнер)

Shock Trap (Base Defense 4)

Oil Trap (Base Defense 3)

Spinning Blades (Base Defense 4)

Еда (все супы, в которых используется вода, имеют 2 рецепта, в одном используются фляги)

Каракульская овца на гриле

Серый волк на гриле

Нубийская гриль

Зебра Гранта

Жареная дикая задница

Кашемировая коза на гриле

Бурская коза на гриле

Бурый медведь на гриле

Гималайский бурый медведь на гриле

Полосатый шакал на гриле

Африканская дикая собака на гриле

Анубис на гриле

Жареная афганская пикка

Жареная длинная афганская пика

Ушастый Ёж

Восточный аист на гриле

Боевой орел на гриле

Джехути на гриле

Гриффон Вулт на гриле ure

Трубач-носорог на гриле

Черный аист на гриле

Стервятник на гриле

Жареный четырехпалый ёж

Обыкновенный ворон на гриле

Песчанка на гриле

0002 От

Длинноухий ёжик от

0003000 Обыкновенный ворон на пару

Трубач-носорог на пару

Черный аист на пару

Восточный аист на пару

Jehuty

Анубис на пару

Серый волк на пару

Шакал на пару

Дикий медведь на пару

Африканский медведь на пару

Гималайский бурый медведь на пару

Кашемировая коза на пару

Каракульская овца на пару

Нубийская коза на пару

Бурская коза на пару

Окапи на пару

Зебра Гранта на пару

Дикий осел на пару

Дикий осел на пару

Приготовленный на пару La Копченый гриф

Копченая песчанка

Копченая афганская пикка

Копченый ушастый еж

Копченый четырехпалый еж

Копченый обыкновенный ворон

Копченый трубач Хорнбилл

Jehuty

Копченый анубис

Копченый серый волк

Копченый полосатый шакал

Копченый африканский дикая собака

Копченый бурый медведь

Копченый гималайский бурый медведь

Копченый кашемир козий

Копченый карак Копченая бурская коза

Копченая окапи

Копченая зебра Гранта

Копченый дикий осел

Копченый боевой орел

Копченый гриф-гриф

Копченый стервятник

Тушеное мясо песчанки

Афганское рагу из песчанки

Тушеное мясо (все супы, в которых используется вода, имеют 2 рецепта) , используются фляги)

Тушеное мясо с помидорами из трубачей птицы-носорога

Суп из анубиса

Суп из серого волка

Суп из шакала в боковых полосках

Суп из африканских диких собак

Суп из бурого медведя

Суп из бурых медведей

Суп из бурого медведя

Суп из бурого медведя

Гималайский суп

Каракульский суп из овец

Нубийский суп

Бурский козий суп

Окапи суп

Грантс Суп из зебры

Суп из дикого осла

Пирог с песчанкой

Мясо из афганской рыбки

Пирог с вороньим мясом

Пирог с мясом трубача-носорога

Пицца с черным аистом

Пицца с восточным аистом

Пицца Джехути

Кашемировая козья пицца

Каракульский пирог с мясом

Пицца с нубийским мясом

Пицца с нубийским мясом Grant’s Zebra Pizza

Пирог с мясом дикой задницы

Пицца Martial Eagle 900 03

Пирог с мясом белоголового стервятника

Пицца со стервятником

Запеченный картофель

Картофельное пюре

Жареный лук

Кукуруза на гриле

Тако с черным аистом

00030002 Пашина с восточным аистом 9000 Кашпо

0003 (Чистая вода)

Бутылка (Чистая вода)

Расходные материалы

Таблетки возрождения

Набор кровоостанавливающих средств

Набор лент

Бинт

Энергетический напиток

Припарка

Antidote

Antidote

Антибактериальный препарат

Столовая (пустая)

Мастерские

У костра

Костер и висячий горшок

Курильщик

Печь (Base Defense 4)

Кухня (Base Defense 3)

Оружие

Усовершенствованное оружие Верстак

Оружейная мастерская

А Продвинутая оружейная мастерская (Утилизировать — Ежедневно)

Gadgets Workbench

Advanced Gadget Workbench

Gadget Workshop

Gear Workbench

Advanced Gear Workbench

Gear Workshop

Medical Workstation

Резервуар для дождевой воды

Резервуар для очистки дождевой воды

Большой резервуар для очистки дождевой воды

Резервуар для воды

Двойной резервуар для воды (Учебное пособие по защите базы)

Большой резервуар для воды

Центр взаимопроникновения продуктов питания

Центр взаимопроникновения продуктов питания

Медицинское учреждение взаимопомощи

Приют

Палатка

Средняя палатка

Овощная ферма: картофель

Овощная ферма: кукуруза

Овощная ферма: лук

Овощная ферма: помидоры

90 Большая овощная ферма

002 Ферма лекарственных трав: Золотой полумесяц

Ферма лекарственных трав: китайский подорожник

Ферма крупных лекарственных трав

Клетка для коз

Клетка для коз (Base Defense 1)

Goat Ranch (Base Defense 1)

Horse Ranch (Base Defense) 2)

Wolf Cage (Base Defense 2)

Bear Cage (Base Defense 2)

Прочие помещения

Комната для подготовки исследовательской группы

Радиовещательная станция

Broadcast Tower

Torch

Кустарник

Подразделения

Плацдарм для мешков с песком

Пандус

Взрывной барабан

Деревянная сторожевая башня

Железная сторожевая башня

Усиленная железная сторожевая башня (Base Defense 3)

Шипастый шест (Base Defense 4)

52

Специальное расширение базы

52 9025

Ловушка с лезвиями для архей

Bruder Toys 02130 Картофелеуборочный комбайн Grimme с 80 картофелями 1:16 Масштаб

Номер позиции eBay:

232934014565

Продавец принимает на себя всю ответственность за это объявление.

CS A

ТС ЛЛИМ 33

РебмоК

сдранвотвэн

NWOD

GE5 32 ТБ

МОДНИК ДЕТИНУ

: enohP77217819820

: [email protected]

Описание товара

Состояние: EAN: 4001702021306
Материал: Пластик Торговая марка: Bruder
MPN: 02130 Цвет: Красный
Масштаб: 1:16 Особенности: Неоткрытый ящик
Тип транспорта: Прицеп Номер детали производителя: 2130

ASC Group Ltd

Посетите мой магазин на eBay

Информация о продавце компании

Partsdoc Ltd

А SC

33 Милл Стрит

Гребнечесальная машина

Ньютаунардс

Вниз

BT23 5EG

Соединенное Королевство

(Зарегистрировано в Северной Ирландии) Обратите внимание, что мы не можем обрабатывать запросы о продажах по телефону, пожалуйста, используйте сообщения ebay для любых запросов.Спасибо

Номер плательщика НДС:

Я выставляю счета с отдельно указанным НДС.

Политика возврата

После получения товара отмените покупку в течение

Стоимость обратной доставки

30 дней

Покупатель оплачивает обратную доставку

Покупатель несет ответственность за возврат почтовых расходов.

Вопросы и ответы по этому товару

По этому элементу не было опубликовано никаких вопросов или ответов.

Продавец принимает на себя всю ответственность за это объявление.

Почтовая оплата и упаковка

Стоимость пересылки не может быть рассчитана. Пожалуйста, введите действительный почтовый индекс.

Местонахождение товара: Ньютаунардс, Великобритания

Почтовые отправления:

по всему миру

Исключено: Российская Федерация, Мальта, Румыния

Изменить страну: -Выберите-AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijan RepublicBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBrazilBritish Virgin IslandsBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape Verde IslandsCayman IslandsCentral African RepublicChadChileChinaColombiaComorosCongo, Демократическая Республика theCongo, Республика theCook IslandsCosta RicaCôte-д’Ивуар (Берег Слоновой Кости) Хорватия, Республика ofCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова (Мальвинские) Фиджи Корея, SouthKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorwayOmanPakistanPalauPanamaPapua Нового GuineaParaguayPeruPhilippinesPolandPortugalPuerto RicoQatarReunionRwandaSaint HelenaSaint Киттс-NevisSaint LuciaSaint Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSpainSri LankaSurinameSwazilandSwedenSwitzerlandTaiwanTajikistanTanzaniaThailandTogoTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабского EmiratesUnited KingdomUnited StatesUruguayUzbekistanVanuatuVatican город StateVenezuelaVietnamVirgin остров (U.S.) Уоллис и Футуна Западная Сахара Западное Самоа Йемен Замбия Зимбабве

Доступно 9 ед. Введите число, меньшее или равное 9.

Выберите допустимую страну.

Почтовый индекс:

Пожалуйста, введите действительный почтовый индекс.

Пожалуйста, введите до 7 символов в почтовый индекс

Этот товар не отправляется в Российскую Федерацию

Время отправки внутри страны

Обычно отправляется в течение 2 рабочих дней после получения оплаты.


Платежные реквизиты

Платежные инструкции продавца

Мы принимаем и предпочитаем PAYPAL с немедленной оплатой. Вы можете связаться с нашей службой поддержки клиентов по телефону 02891 871199, если у вас возникнут проблемы с немедленной оплатой. Все основные кредитные карты принимаются в системе PayPal.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
