технология изготовления своими руками, конструкция лестницы с консольными ступенями

Изменения, происходящие в стилевых направлениях интерьера, частично затрагивают внешний вид лестничной конструкции. Большой востребованностью в последнее время пользуется консольная лестница. Её достоинство в том, что конструкция не препятствует равномерному распространению света в жилом пространстве.

Стоит отметить, что консольная лестница сразу поразит вас своей незаурядностью и оригинальностью. Ступени выглядят так, будто парят в воздухе. Несмотря на причудливый вид конструкции, тревожиться о её безопасности не приходится, так как каждая деталь была продумана специалистами в области инженерии. Если у вас имеются строительные навыки и огромное желание обзавестись подобной конструкцией, вы вполне можете построить её самостоятельно в домашних условиях.

Особенности консольной лестницы

Как и любое другое изделие, консольная лестница обладает рядом достоинств. Итак, рассмотрим их подробнее:

• оригинальный внешний облик;
• минимальные затраты на материалы – это связано с тем, что консольная лестничная конструкция не нуждается в подступенках и даже в ограждении;
• экономия места.

Важным аспектом при планировании установки консольной лестницы – это учет всех нагрузок, которые будут воздействовать на проступь. Необходимо, чтобы она выдерживала как минимум сто пятьдесят килограмм (в этот параметр не входит учет веса перил или поручней).

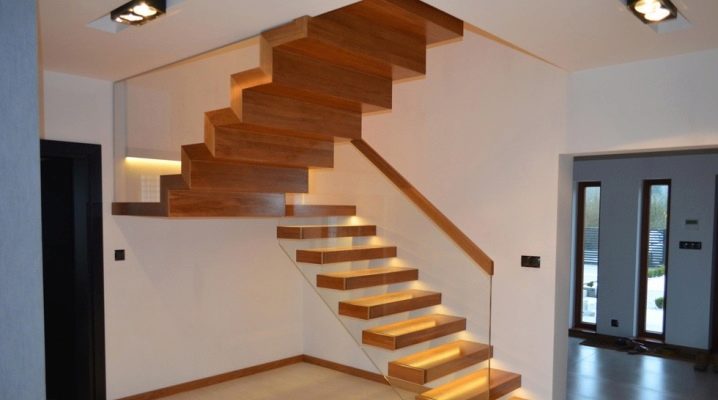

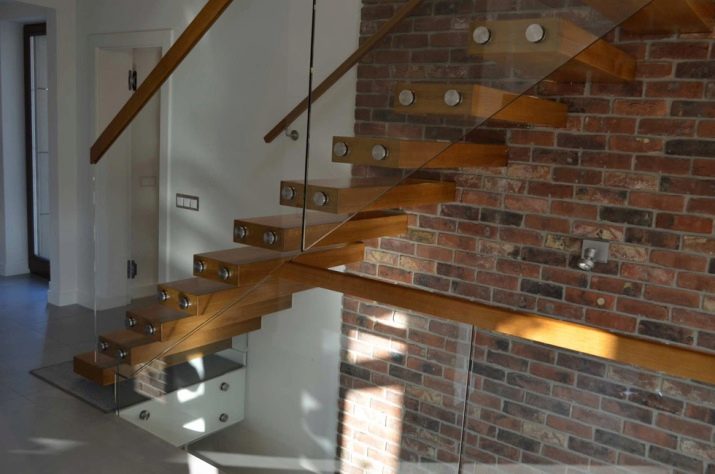

Консольные лестницы со стеклянным ограждением смонтировать своими руками совсем несложно, если следовать рекомендациям специалистов. Во время проектирования часто закладывается бетонная основа. При этом должна придерживаться правильная технология работы и тщательно производиться расчет.

Учитывая нестандартность консольной конструкции, обратившись в любую компанию, которая занимается производством данной лестницы, не сможет помочь вам в приобретении крепежных изделий. Так как компания в своем распоряжении обладает исключительно отдельными элементами, которые в дальнейшем могут быть смонтированы в лестничный марш.

Это связано с тем, что каждая консольная конструкция изготавливается сугубо индивидуально для потребителя, принимая во внимания все его требования и условия.

Однако монтажные работы консольной конструкции довольно трудоемки и потребуют много вашей концентрации и терпения. Отдельно стоит упомянуть, что монтаж консольной лестницы осуществляется либо на этапе строительных работ, либо перед началом отделочных работ.

На данный момент проводить монтажные работы можно несколькими методами:

• зафиксировать ступени в стенную поверхность;
• зафиксировать кронштейны в конструкцию ограждения, в которые в дальнейшем будет производиться крепление ступеней;
• закрепить ступени, используя в качестве крепления анкеры;
• закрепить ступени к потолочной поверхности;
• зафиксировать ступени, используя в качестве крепления кронштейны (они привариваются или привинчиваются к тетиве из стали).

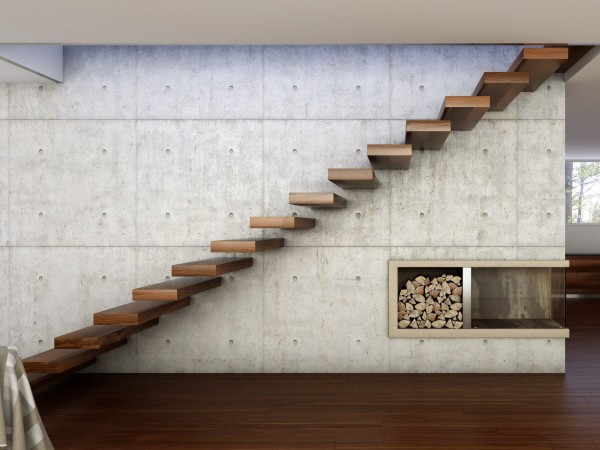

Фиксирование ступеней в стенную поверхность

В случае если вы только строите дом с использованием кирпича или тяжелого блока, целесообразно произвести монтаж консольных проступей еще на этапе строительства дома. Для осуществления данного процесса потребуется вмуровать в стенную поверхность ступени с расстоянием, которое будет составлять одну четвертую часть от длины ступени.

Другими словами, если вы делаете лестничные пролеты равным восьмидесяти сантиметрам, то рекомендуется вмуровать двадцать сантиметров ступени.

Важным требованием к этому методу монтажа является следующее правило – требуется минимум десять рядов кладки, чтобы придавать проступь.

В ситуации применения более легкого строительного материала, например, поризованного керамического, пустотного керамзитобетонного блока или щелевых кирпичей, за глубину кладки проступи необходимо брать параметр чуть выше. А именно: увеличить его в полтора или два раза, что составляет приблизительно тридцать – сорок сантиметров. Осуществить данный процесс невозможно при условии, что стенная поверхность окажется тоньше, чем требуется.

Газобетонное здание также обладает рядом особенностей монтажа консольных лестничных конструкций. На стенной поверхности потребуется укрепление участков для кладки проступи с использованием закладного элемента, при изготовлении которого был задействован тяжелый бетон. Опасаться за внешнюю привлекательность не нужно, так как есть вариант отделки при помощи декоративных накладок, к примеру, имитирующих дерево. Прекрасно будет смотреться ламинированная панель в виде натурального или искусственного камня.

Стилевое направление лофт, вообще, не требует каких-либо модификаций при установке консольной лестничной конструкции.

Фиксирование ступеней кронштейнами

В данной вариации установочной работы с консольной лестницей в стенную поверхность потребуется монтаж профильной трубы, длина которой должна быть не больше одного метра. За глубину кладки берут параметр в границах двадцати пяти – тридцати сантиметров. Для безопасного эксплуатирования лестницы выступающая часть ступени должна составлять две трети от всей длины изделия. Данный метод позволяет расширить возможности для подбора материалов для лестницы.

И также к этому методу монтажа лестничной конструкции допустимо задействование инженерного деревянного массива и материалов, за основу которых взят древесный композит наподобие древесно-стружечной плиты. Это связано с тем, что проступь не является несущей частью. Все нагрузки передаются на вмонтированные в стенную поверхность кронштейны. Элементы из металла скрываются либо в пазах, либо в отверстиях, которые необходимо просверлить в проступи.

Фиксирование анкерами

Этот метод применим для возведенных стен и в случае, когда кладка готовой ограждающей конструкции с использованием крепежных деталей невозможна. Однако стоит упомянуть, что главную роль здесь играет материал.

Стенная поверхность, сделанная из поризованных блоков или щелевых кирпичей, при помощи анкеров не сможет удерживать такую огромную нагрузку.

Но всё же существует возможность установки консольной лестницы даже при наличии стенной поверхности из непрочного материала. Для уменьшения вероятности вырывания анкера потребуется расширить опорную площадь конструкции. Для осуществления подобной установки лестничной конструкции необходимо приобрести определенное количество сварных кронштейнов, которые будут иметь опорную площадку.

Готовый элемент рекомендуется зафиксировать к стенной поверхности на участках, где будет расположена ступень с использованием анкерного болта. Количество анкерных болтов – не меньше пяти штук, предполагаемая длина – от пятнадцати сантиметров и с радиусом больше десяти сантиметров.

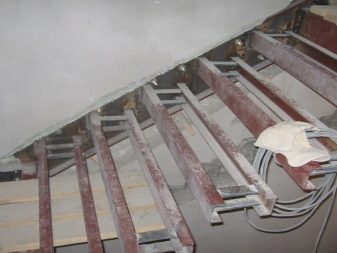

Фиксирование к потолочной поверхности

Это прекрасная альтернатива и выход для тех случаев, когда вы владелец уже построенного дома или прочность вашей стенной поверхность оставляет желать лучшего, и значительную нагрузку ей не осилить. Крепеж ступени важно выполнять до того, как начнутся отделочные работы. Крепление лестничной конструкции к потолочной поверхности заключается в том, что будет использоваться сверхмощный металлический каркас, который изготовлен при помощи профильной трубы или швеллера.

Подобная конструкция сооружается длиной, равной высоте помещения, в связи с тем, что каркасная конструкция из металла фиксируется к потолочной поверхности.

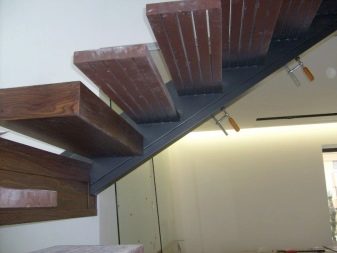

Металлический каркас монтируется очень плотно прижатым к стенной поверхности с учетом всей длины маршевой лестничной конструкции. А также создается возможность привязки к верхнему и нижнему перекрытию. Затем к получившейся стойке рекомендуется прикрепить, используя сварочный аппарат, консольную опору для проступи. Для данного процесса используются крепежные болты. После того как каркасная конструкция будет завершена, при желании её можно отделать при помощи гипсокартонных листов или применить кладку из легкого блока.

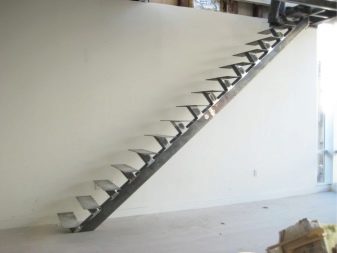

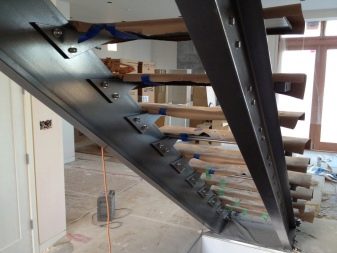

Фиксирование ступеней с использованием тетивы из стали

Этот метод является самым трудоемким из всех представленных, и определенно требует наличие строительных навыков. Данный метод предполагает применение кронштейнов. Именно они в дальнейшем привариваются или привинчиваются к тетиве, изготовленной из стали. Это и будет единственной опорой для лестничной консольной конструкции. Ее рекомендуется зафиксировать на перекрытии, применяя мощную опорную площадь или анкер.

Для того чтобы избежать скатывания тетивы под значительной нагрузкой, рекомендуется соорудить замысловатую структуру. Другими словами, конструкция должна обладать сварными фермами с обязательным наличием ребром жесткости, располагающейся перпендикулярно и по диагонали. Внешне она может быть схожа со стрелами поворотного крана. Консоль также потребует много сил и концентрации. Потребуется хорошо спланировать ее структуру, дабы не столкнуться с зыбкостью ступени.

Эта вероятность отпадает в случае, если консоль вмонтирована в стенную поверхность.

Ошибки, возникающие при монтаже консольной лестницы

Во время установочных работ лестничной конструкции можно пропустить некоторые нюансы, что может привести к отсутствию безопасного эксплуатирования лестницей. Рассмотрим основные из них.

• Некорректно подобранный метод крепежа. Непредусмотрительно фиксировать анкерами в случае, если стена из непрочного материала.
• Ненадежный крепеж кронштейнами к стене. Неправильный подбор диаметра анкера из стали или применение дюбелей из пластика – проступи будут расшатываться.
• Использование тяжелых материалов для поручней. Не используйте литой или кованый металл для ограждающих элементов, так как он оказывает значительные нагрузки на консольную лестничную конструкцию и ступени.

Консольные лестницы сегодня становятся все более популярными. Благодаря рекомендациям специалистов вы сможете смонтировать данное изделие самостоятельно без лишних усилий.

Подробнее о консольных лестницах вы узнаете из следующего видео.

конструкция и как сделать монтаж

Консольная лестница – поистине красивое сооружение, которое станет настоящим украшением интерьера в вашем доме и квартире. Внешне она состоит только из ступеней. Нет основы под ними, даже перила присутствуют далеко не всегда. В результат создается ощущение легкости во всей картине.

Складывается ощущение, что по такой лестнице ходить небезопасно, но это не так. Правильное проектирование и последующее точное исполнение проекта позволяет изготовить консольную лестницу, которая будет превосходить стандартную по всем параметрам. Расскажем о ней немного подробнее.

Достоинства и недостатки консольных лестниц

У такой конструкции есть масса ярких преимуществ. Именно благодаря этим качествам они продолжают активно набирать популярность. Поговорим о них подробнее.

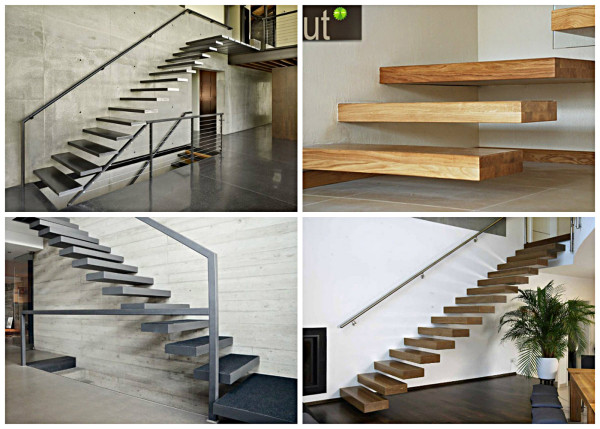

1. Яркий, необычный внешний вид, посмотрите на фото! Это сразу бросается в глаза. Утонченная изящная и в то же время строгая лестница станет украшением практически любого интерьера, стоит лишь добавить немного фантазии.
2. Экономия полезного объема помещения. Расстояние от ступеней до пола можно смело назвать значительным, и его можно использовать по своему усмотрению.
3. Свет не встречает на своем пути препятствий, особенно если перила отсутствуют или выполнены из закаленного стекла.
4. Меньший расход материалов. Это очевидное преимущество.
5. Важное достоинство состоит в том, что каждая ступень представляет собой отдельную конструкцию. Это существенно облегчает ремонт. Достаточно будет лишь заменить поврежденный элемент, не нужно разбирать всю лестницу.

Казалось бы, это идеальный вариант для всех и всегда, но у консольной лестницы есть и недостатки, причем существенные.

1. Высокая сложность монтажа. Своими руками с первого раза вряд ли получится, особенно если у вас небогатый опыт строительства. Даже профильные компании не предоставляют своим клиентам готовые решения консольных лестниц. Всегда приходится подстраиваться под обстоятельства.
2. При отсутствии перил безопасность и удобство передвижения по лестнице снижаются. Лучше выбрать альтернативную стандартную лестницу, если в вашем доме есть дети или пожилые люди или снабдить ступени перилами.
3. Высокая стоимость при заказе в специализирующейся на возведении лестниц компании.

Важно уделить внимание выбору материала. Не стоит отдавать предпочтение скользким поверхностям, лестница и так является достаточно опасным сооружением. По статистике именно здесь происходит больше всего несчастных случаев в доме.

Лучшими вариантами будут:

• металл;
• дерево;
• МДФ;
• пластик;
• закаленное стекло.

Причем каждый элемент предназначается для разных деталей. Древесина и МДФ – для ступеней. Металл – для креплений ступеней к стене. Пластик – в качестве отделки. А из закаленного стекла можно выполнить ограждения и перила. Есть еще вариант из бетона, но он крайне сложен в исполнении, к тому же, имеет свои дополнительные недостатки (углы крошатся, арматура со временем отслаивается, ступени изгибаются).

Как изготовить?

Ступени могут крепиться на косоурах, больцах, боковом металлическом каркасе и т.д. В любом случае технология изготовления будет довольно сложной, особенно если хотите сделать сами. Чтобы сделать такую конструкцию своими руками, придется немало потрудиться.

Прежде всего, нужен проект лестницы. Важна высокая точность чертежей, от них зависит удобство и безопасность конечного продукта. Проект лучше доверить профессионалам. Практика показывает, что неопытный строитель допускает много ошибок уже на этом этапе. Особенно сложно будет, если лестница винтовая или двухмаршевая. Площадка должна надежно крепиться или вовсе отсутствовать. Представим несколько вариантов монтажа такой конструкции.

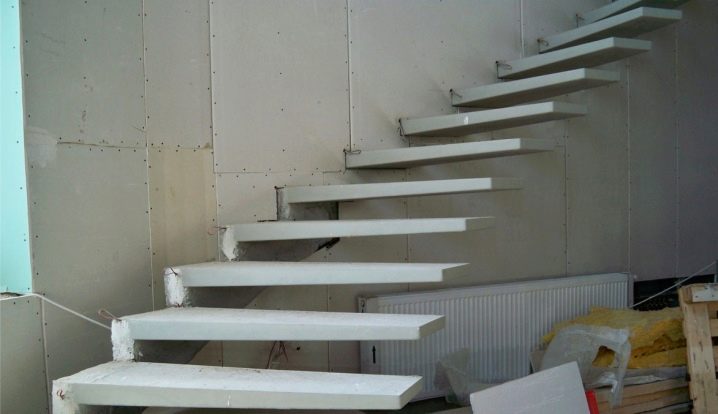

Вмуровывание ступеней

Важно, чтобы стены дома были еще не возведены. Только в таком случае у вас получится установить консольную лестницу этим способом. Огромное значение имеет также материал, из которого построена стена.

Если вы выбрали плотные тяжелые блоки или кирпич, это оптимальный вариант. Нужно будет замуровать ступени примерно на четверть от длины свободного края. То есть, если длина ступени должна быть 80 см, то вся она должна иметь длину 100 см, в стену вставляется 20 см.

При возведении стен из керамических блоков придется увеличить глубину залегания ступеней до одной трети от длины свободного края. Худшая ситуация с газобетонными блоками. Нужно будет замуровывать до 70% ступени. Не каждая стена обладает достаточно шириной. Придется выбирать другой вариант крепления.

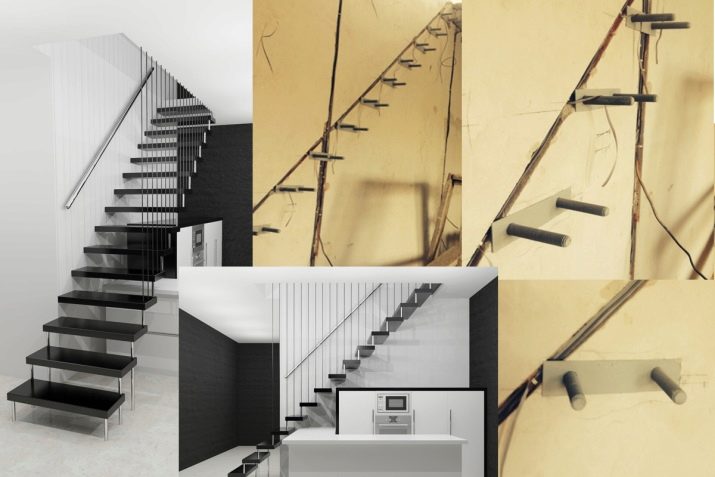

Анкерное крепление

Отличный вариант для изготовления консольной лестницы своими руками. Он применим даже в том случае, если вы уже возвели стены. Однако вопрос использованного для стен дома материала все еще остается актуальным. Лучшим вариантом остается кирпич ввиду его высокой прочности и плотности. Если вы использовали щелевой кирпич или газобетонные блоки, придется отказаться от анкерного способа крепления.

Сущность метода заключается в применении нескольких опорных площадок для крепления ступеней. Каждая из них жестко крепится уголками к ступени. К стене осуществляется крепление на 4 анкерах 15 см. Расстояние анкеров друг от друга должно быть больше или равно 20 см. В итоге получается достаточно прочная конструкция, способная выдержать эксплуатационные нагрузки.

Есть и другие способы крепления, однако два вышеперечисленных являются наиболее распространенными. Именно их часто рекомендуется использовать. А если вы не уверены в надежности получившейся конструкции, можно укрепить ее тросами, прикрепленными к потолку и небольшой (около 5 см) армированной бетонной стеной снизу ступеней. Впоследствии все крепежные элементы можно декорировать, замаскировать или покрыть отделочными материалами.

Консольная лестница – это нечто удивительное. При правильном исполнении она станет настоящей жемчужиной вашего дома или квартиры. Задумайтесь о целесообразности ее возведения!

Загрузка…

как сделать прочную и удобную

Консольная лестница – это нечто удивительное. Почти невозможное изобретение дизайнеров, которое смогли реализовать талантливые строители. Если вы решили выбрать для себя такую конструкцию – приготовьтесь к сложностям. Но, на наш взгляд, цель оправдывает средства! Консольная лестница на металлическом каркасе в любом виде станет прекрасным дополнением к вашему интерьеру.

Сущность применения консольных лестниц в их необыкновенном внешнем виде. Парящие в воздухе ступени, отсутствие видимых опор – выглядит потрясающе. Именно поэтому дизайнеры так любят экспериментировать с такими лестницами. Расскажем подробнее о возможностях применения металлического каркаса при проектировании и строительстве консольных лестниц.

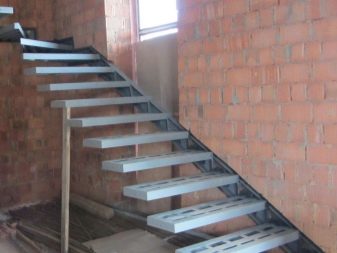

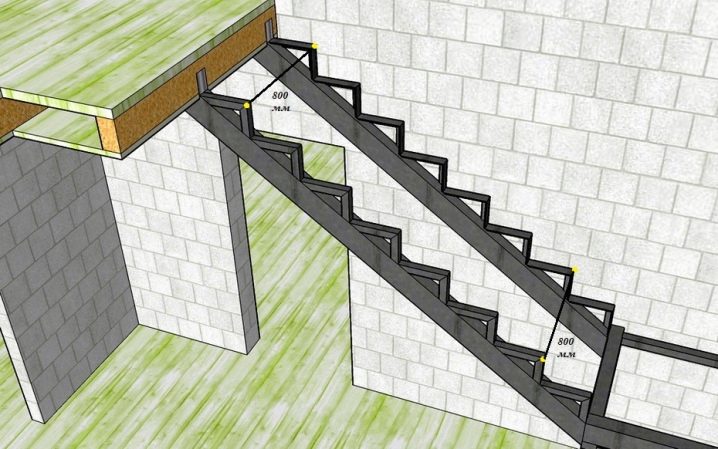

Пространственный металлокаркас

Монтаж лестницы на пространственном металлическом каркасе – один из наиболее распространенных и недорогих вариантов для консольных подъемных конструкций. Металлокаркас состоит из уголка, швеллера, стальной полосы. Впоследствии в качестве облицовки часто используется древесина.

Консольная лестница на металлическом каркасе в любом виде должна задумывать до отделочных работ. Дело в том, что для монтажа применяются сварочные работа на черновой отделке. Сам каркас изготавливается также без отделки. На чистовую отделку придется устанавливать лестницу на косоурах из листовой стали. Несмотря на некоторое неудобство в монтаже, такие лестницы имеют массу преимуществ.

1. Цена на металлический каркас и последующее возведение будет ниже, чем на строительство любого другого варианта консольной лестницы.
2. Получается наиболее легкая конструкция, которая не нагружает фундамент. Это не тяжелая каменная или бетонная лестница.
3. Абсолютная точность в работе. Металл не нужно подмазывать, подгонять по размерам, он не изгибается при незначительном усилии. Очень удобный материал.
4. Нет необходимости во временных лестницах.
5. Появляется возможность выбрать отделку даже для нижней части лестницы. При этом богатство отделочных материалов не ограничено. Чаще всего владельцы дома предпочитают МДФ, древесину, пластик, искусственный камень и стекло.

В качестве недостатка можно отметить то, что возможность установки такой лестницы имеется не всегда. Самым неудачным вариантом является деревянный дом. Он постоянно усаживается, значит, ступени лестницы будут деформироваться ос временем. Рано или поздно такая лестница придет в негодность.

Консольная лестница на металлическом каркасе в любом виде – особенности монтажа

Возведение консольной лестницы на металлическом каркасе осуществляется в три стадии. Каждая требует основательного подхода к процессу. Помните, что любая ошибка приведет к очень неприятным последствиям. Вполне возможно, вам придется полностью переделывать металлокаркас, покупать новые детали и снова заниматься сваркой. Ошибки могут привести к перекосу ступеней, низкому удобству эксплуатации, снижению безопасности передвижения, расшатыванию ступеней.

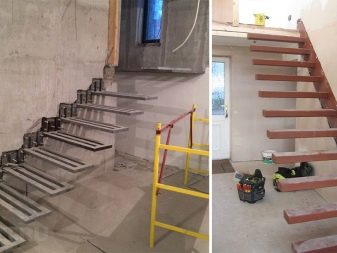

На первой стадии необходимо собрать сам металлический каркас. Начинается все с замеров помещения, проектирования лестницы. Необходимо соединить вместе несколько расчетов. В первую очередь, высота лестницы, затем длина марша. После этого рассчитайте количество ступеней. Стандартная ширина ступеней – 300 мм, высота – 150 мм. Уже эта информация поможет вам создать хороший проект.

Сам металлический каркас закрепляется на анкера в стене (конкретный тип соединения выбирается, исходя из материала стены). Каркас жестко закрепляется к стене. Если вы сделали расчеты правильно, а потом в точности выполнили проект, вы получили лестницу, которая абсолютно по всем параметрам лучше стандартной бетонной.

Ко второй стадии стоит переходить только после окончания отделочных работ внутри помещения. Здесь вам предстоит установить сами ступени и подступенки. Затем осуществляется отделка ступеней выбранным материалом. Зачастую строители выбирают древесину, МДФ, пластмассу или стекло. Все зависит от того, в рамках какого стиля вы хотите сделать лестницу и интерьер, в целом.

Третий этап самый простой. Здесь вам будет достаточно установить ограждения и плинтуса вдоль стены. Помните, что консольная лестница может вовсе не иметь ограждений. Если вы все же хотите повысить ее безопасность, стоит рассмотреть целесообразность применения закаленного стекла для этой цели. Оно как нельзя лучше подчеркнет основную особенность консольной лестницы – легкость и воздушность.

Альтернативный вариант применения металлокаркаса

Потолочное крепление – интересный вариант надежного крепления консольной лестницы. Лучше использовать его в комбинации с анкерным креплением на опорах самих ступеней. В таком случае получится наиболее надежная и долговечная конструкция. Расскажем подробнее, как именно это должно выглядеть.

Изначально выясните, из какого материала выполнена стена, к которой вы хотите прикрепить ступени. В идеале она должна состоять из кирпича или другого плотного материала. Хуже всего варианты из газобетона. Такая стена на практике демонстрирует полную неспособность удерживать анкера в течение длительного времени.

Ступени крепятся на опор. Сами опоры имеют по 4 точки крепления к стене с разбросом около 20 см или больше. Анкера стоит использовать длиннее 15 см. После прикрепления монтируется сам прочный металлический каркас. Он должен состоять из множества элементов, каждый из которых крепится к ступеням и перекрытию.

Важно соединить элементы друг с другом таким образом, чтобы они поддерживали друг друга. Каркас монтируется вдоль стены во всю высоту помещения. Все строительные работы рекомендуется выполнять до отделки. Каркас маскируется за отделочными материалами. Лучше использовать листовой материал, чтобы креплений консольной лестницы не было видно вовсе.

Еще один вариант крепления такой лестницы — на металлических профилях. Однако здесь ситуация еще сложнее. Проектировать нужно еще на том этапе, когда стены дома не возведены. И многое зависит от материала стены. Если использован кирпич, необходимо углубить профили в стену на расстояние около 30% от длины свободного края ступени. И сверху должно быть не менее 10 рядов кладки.

При монтаже металлических профилей в стену из керамических блоков расстояние увеличивается до 50%. В газобетон лучше углубить на 70% и при этом укрепить снизу бетонной стеной или дополнить креплением к потолку на металлическом каркасе или тросах. Может возникнуть проблема следующего характера: недостаточная ширина стены. Придется выбирать другой тип крепления или увеличивать стену. Разные материалы – разные технологии.

Загрузка…

Консольные лестницы: особенности и преимущества

Очень эффектно и невероятно стильно выглядят консольные лестницы в интерьере. Этот тип конструкции имеет кардинальные отличия от других моделей не только в визуальном плане, но и по технологии изготовления и монтажа. Выполнить такую задумку способен далеко не каждый мастер. Отчасти именно поэтому консольные изделия являются настолько привлекательными и востребованными для богатых интерьеров.

Особенности конструкции

Консольные модели лестниц – это уникальные в своем роде изделия, они способны кардинально преобразить интерьер, придав ему легкость и современное веяние. Главное отличие состоит в креплении элементов и самой конфигурации. Дело в том, что консольные лестничные ступени не имеют как таковой явной опоры. Вы не найдете в них ни привычных для маршевых вариаций косоуров, ни грубых вертикальных опор, характерных для винтовых конструкций, ступени остаются открытыми со всех сторон, они как будто парят в воздухе.

Непередаваемое ощущение легкости достигается за счет фиксации лишь одной части ступенек к невидимой опоре. В качестве перил используются стеновые поручни. Проникновение света происходит по максимуму, благодаря отсутствию подступенков, открытые проступи ничем не загромождаются.

Чтобы обезопасить передвижение людей по такой лестнице, укрепить ступени и при этом не нарушить общей концепции изделия, можно использовать металлические тросы или прутья, закрепленные на краю ступени и потолочном перекрытии. Таким образом, лестница как будто подвешивается в пространстве.

Консольная лестница станет изюминкой любого интерьера

Преимущества и недостатки

Консольные модели способны заворожить любого, они просто не могут не понравится, но есть ли смысл использовать их для подъема на второй этаж? Следует более подробно рассмотреть их сильные и слабые стороны.

Преимущества консольных лестниц:

• не загромождает пространство, а потому занимает по сути гораздо меньше места;
• не преграждает световые и воздушные потоки в помещении;
• выглядит очень стильно и эффектно, может стать изюминкой любого интерьера;
• снижается расход материалов для основных элементов лестницы;
• создает ощущение легкости и элегантности.

Тем не менее консольная лестница имеет и свои недостатки:

• требует более прочных креплений;
• не слишком удобна для передвижения;
• сложная в проектировке и исполнении;
• дорого стоит;
• ввиду отсутствия ограждений является менее безопасной.

Ориентируясь на все это можно сделать вывод о целесообразности возведения такой конструкции в том или ином случае.

Главный недостаток консольной лестницы – это отсутствие ограждения

Используемые материалы

Для того чтобы добиться нужного эффекта важно использовать подходящие материалы. Так как главный принцип – это воздушность, для этой цели могут использоваться:

• Металл. Ступени из этого материала изготавливаются редко, разве что в виде каркаса. Металл преимущественно используется для опорных элементов.
• Дерево и МДФ. Это стандартный вариант для консольных лестниц, может комбинироваться с любыми деталями, особенно это касается МДФ. Именно последний и является фаворитом благодаря разнообразию исполнения и возможности изготовления облегченных конструкций.
• Пластик. Используются только крепкие вариации, чаще всего лишь для отделки проступи ступени.
• Стекло. Ступени из закаленного стекла – это идеальный вариант, они выглядят практически невесомыми, хотя в действительности требуют дополнительного укрепления.
• Бетон. Довольно сложный и тяжелый для данной конструкции материал, поскольку требуется армирование каждого элемента.

Для изготовления консольной лестницы используют различные материалы

Тем не менее консольные лестницы имеют еще и скрытую часть, которая и обеспечивает её фиксацию. Для креплений с опорой используют, прежде всего, металл. Речь идет об анкерных болтах, швеллерах и кронштейнах.

Способы крепления ступеней

Консольная лестница не имеет явной опоры как таковой, вместо этого для крепления ступеней предусмотрено несколько вариантов:

• Стена. Ступени врезаются вглубь стены на глубину 20-40 см, в зависимости от типа материала, из которого она построена.
• Косоур. Имеет вид сложной сварной конструкции, но снаружи представлен изящным изделием, к которому незаметно крепятся ступени. Заменяет стеновое крепление.

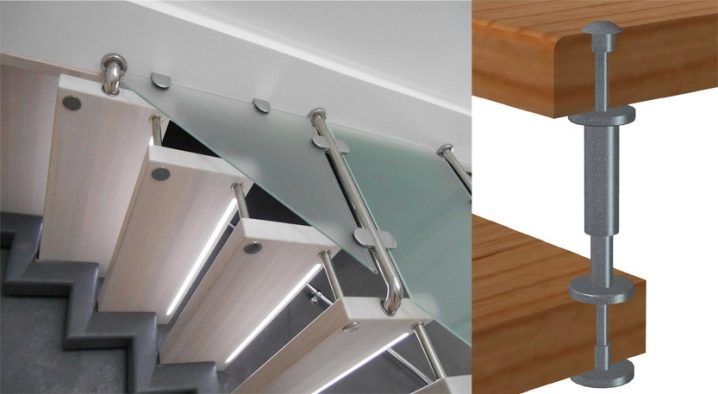

• Больца. Соединяют свободную часть проступей, передавая нагрузку на каждый следующий элемент, пока они не закрепятся в полу и потолке.
• Тросы. Дополнительная опора, которая параллельно заменяет поручни, в этом случае нагрузка со свободной стороны ступени передается к потолочному перекрытию.
• Профиль. Более надежный вариант, схожий с использованием косоура, ступени фиксируются к профилю, а затем все это зашивается гипсокартоном.

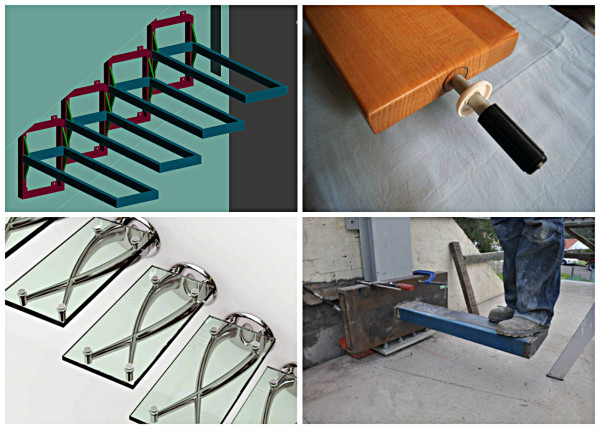

Способы крепление ступеней консольной лестницы

Ошибки при проектировании и строительстве

Так как это довольно сложный вид лестничной конструкции, нередко строители и проектировщики допускают ошибки:

• неправильный способ крепления ступеней к опоре;
• использование тонких креплений;
• неправильное распределение нагрузки;
• установка элементов на свободный край ступени, увеличивающих давление на опору;
• недостаточное углубление в стену;
• использование пластиковых крепежей вместо металлических;
• отсутствие демпфирующих прокладок в стене для звукоизоляции.

При несоблюдении технологии пользоваться такой конструкцией становится небезопасно. Если процесс расшатывания элементов уже начался, есть два выхода из ситуации: использовать дополнительные фиксаторы или же переделать консольную модель в стандартную.

Подобный тип лестниц станет отличным решением вопроса об обустройстве подъема на второй этаж в современных домах. В частности, следует отметить такие стили, как минимализм, хай-тек, модерн, лофт или арт-деко. Для того чтобы срок эксплуатации и надежность конструкции были максимальными, привлекайте к строительным работам только мастеров с хорошей репутацией и опытом выполнения подобных работ.

нагрузка, ширина ступени и марш

Консольная лестница – это действительно красиво. С ее помощью можно создать в интерьере ощущение легкости, воздушности. Сама конструкция выглядит несколько экстремально, однако если правильно выполнить расчет и проектирование консольной лестницы, а также грамотно исполнить ее. В результате получится достаточно устойчивая и надежная лестница, которая станет настоящим украшением вашего интерьера.

Основная особенность консольной лестницы заключается в ее необыкновенном внешнем виде. В отношении стилей ее можно назвать поистине универсальной. Она хорошо подходит к минимализму, так как имеет минимум материалов и деталей, при этом можно реализовать прямые углы. В рамках стиля лофт она тоже будет смотреться отлично.

Классика, хай-тек, прованс – тоже отличные стили. Нужно лишь немножко фантазии, чтобы правильно применить такую конструкцию. Поговорим подробнее об особенностях проектирования такой лестницы.

Типы крепления и материалы

Это первое, с чем нужно определиться еще перед проектированием. Дело в том, что некоторые расчеты выполняются, исходя из используемых материалов и типов крепления. Рассмотрим несколько наиболее распространенных вариантов.

Используйте только эти материалы

При конструировании консольных лестниц, как правило, используются следующие материалы. Мы не рекомендуем выходить за их рамки, так как консольная лестница и без того является весьма сложной конструкцией. Если все же хочется поэкспериментировать, придется заняться индивидуальным расчетом прочности полученных ступеней, их весом и нагрузкой на стену.

1. МДФ и древесина. Наиболее распространенные материалы для консольной лестницы. Это легкие материалы с достаточно высокой прочностью. Идеальный вариант, к которому стоит прибегнуть, если его можно использовать в рамках стиля вашего интерьера.
2. Металл. Не стоит использовать его для ступеней, а вот для несущих элементов варианта лучше нет. Это наиболее прочный материал, который легко выдерживает эксплуатационные нагрузки. Из него стремятся выполнить профили, направляющие, анкера и кронштейны.
3. Бетон. По причине большого веса и невысокой прочности используется редко. Если вам нужна консольная лестница из бетона, необходимо тщательно армировать каждый элемент, чтобы добиться достаточной прочности.
4. Пластик. Не рекомендуется к применению на несущих конструкциях, так как не способен выдержать те же нагрузки, что металл, к примеру. В консольных лестницах его стоит применять для обустройства антискользящей поверхности, отделки ступеней.
5. Закаленное стекло. Само по себе не слишком прочное, поэтому его необходимо укреплять стальными профилями. К тому же, при ударной нагрузке есть высокая вероятность получить трещину или скол и даже полное разрушение ступени. При этом с точки зрения дизайна это наилучший вариант, так как с его помощью будет легко создать ощущение невесомости лестницы.

Обязательно применяйте металл в крепежных элементах, не заменяйте его пластмассой, древесиной или бетоном. Именно металл лучше всего справится с ударными и статическими механическими нагрузками.

Заделка ступеней

Можно сказать, что вам повезло, если вы наткнулись на эту статью еще до строительства несущих стен. В таком случае вы можете воспользоваться наиболее надежным методом крепления ступеней к стене. Уже здесь используются некоторые расчеты. Если выбираете данный способ, учитывайте их.

Сущность метода заключается в замуровывании части лестницы в стену. Смонтировать нужно на глубину не менее 20 см. При этом для возведения стены нужно применять кирпич или тяжелые блоки, а ширина лестницы не должна превышать 80 см. Таким образом, замуровывается примерно 25% ступени от длины свободного края. Сверху нужно придавить каждую ступень не менее, чем десятью рядами кирпича.

Нередко при возведении стен используются керамические поризованные материалы. Они менее прочные и плотные, чем кирпич, поэтому вмуровывать нужно еще глубже, примерно на 40%. С этим уже сложнее, так как нужно набрать нужную толщину стены.

Газобетонная стена не способна удержать ступени так же хорошо, как вышеописанные варианты. При возведении консольной лестницы нужно будет укрепить стены снизу армированным бетоном. Внешний вид не пострадает, если впоследствии вы используете отделочные материалы. А в рамках стиля лофт вообще можно оставить бетонную конструкцию открытой.

Крепление на кронштейнах

В данном случае применяется стальной профиль длиной до одного метра. Замуровывается в стену примерно на 25 сантиметров. Требования остаются такими же, что и указанные выше. При использовании менее прочных материалов, чем кирпич или плотные тяжелые блоки необходимо увеличить длину замурованной части трубы, свободный конец при этом остается таким же, до 70 см примерно. Также снизу можно укрепить бетоном.

Металлический профиль в дальнейшем можно скрыть грамотной отделкой. На них уже крепятся элементы, составляющие основу ступеней. Основная нагрузка приходится на профиль.

Использование анкеров для крепления

Если стена уже построена, два вышеперечисленных варианта являются слишком сложными для использования. Придется разбирать стену и строить заново. Чтобы облегчить себе задачу, можно воспользоваться анкерным креплением. Самым важным вопросом остается материал стены, к которой будет прикреплена лестница. Если стена выполнена из щелевого кирпича или поризованных материалов, не стоит прибегать к этому способу крепления, так как опорная часть просто не выдержит анкер.

Для крепления применяются опорные площадки, сварные конструкции из металла. Они крепятся к стене на 4 анкера длиной не менее 15 см. при этом разнос точек крепления друг от друга для одной ступени должен составлять более 20 см.

Если стена изготовлена из недостаточно прочных материалов, можно увеличить количество анкеров при одновременном увеличении ширины ступени. В таком случае можно получить достаточную прочность.

Потолочное крепление

Еще один интересный вариант для тех, кто уже построил стены и только затем задался вопросом возведения консольной лестницы. В этом случае займитесь расчетом нагрузки на опорную конструкцию. Она должна легко выдерживать вес ступеней и нагрузку в 150 кг в крайнем положении.

В этом случае крепление осуществляется до отделки. Необходимо также закрепить опорные площадки, но при этом они будут выполнять роль поддержки и фиксации. Основная нагрузка должна приходиться на потолок.

Сложная сварная металлическая конструкция состоит из взаимоподдерживающих элементов, располагается вдоль прилегающей стены. Рекомендуется использовать стальной профиль, с ним будет легче работать. Концы крепятся на кронштейны к перекрытиям и ступеням. Металлокаркас высотой во всю комнату впоследствии можно будет скрыть листовым отделочным материалом.

Тонкости расчета

Все ниже представленные расчеты должны учитывать вышеперечисленные, которые зависят от выбранных вами материалов. Да, консольная лестница – действительно сложная конструкция. Ее возведение – непростая задача для профильных организаций. Именно поэтому у них не бывает готовых решений таких лестниц для своих клиентов. Каждый заказ – индивидуальный проект.

В первую очередь при расчете нужно учитывать жесткость полученной конструкции. Прогиб каждой ступени должен быть не более 0,25% от высоты лестничного пролета. Вся лестница должна выдерживать не менее 300 кг на квадратный метр, и это без учета собственного веса. Разумеется, в расчет берется временная нагрузка, а не постоянная.

Ширина ступеней

Помните, что в процессе подъема по лестнице человек будет затрачивать примерно в два раза больше энергии, чем при обычном движении. Необходимо максимально облегчить себе задачу правильным конструированием лестницы. Важнейшим параметром является ширина и высота ступеней.

Практика показывает, что лестница будет максимально безопасной и удобной, если помноженная на 2 высота ступени в сумме с ее шириной будет равна среднему шагу человека. Вы можете подстроить под себя ступени или воспользоваться универсальными расчетами. Средний шаг человека равен примерно 60 см. Теперь достаточно составить уравнение с двумя неизвестными. 2а+b=60.

Теперь исходим из ширины ступени. Она должна быть удобной, на нее человек должен наступать всей ступней. В противном случае вы будете постоянно сбивать с шага. Таким образом, полезная ширина должна составлять около 30 см. В таком случае, исходя из формулы, высота ступени приравнивается к 15 см.

Угол марша

Самая удобная лестница на второй этаж имеет угол марша в диапазоне от 23 до 37 градусов. Если угол меньше, имеет смысл выполнить пандус. При слишком большом угле лестница уже переходит в разряд раскладных или приставных. Если угол больше 40 градусов, спуск рекомендуется осуществлять спиной вперед.

Представляем таблицу расчета высоты и ширины ступеней в зависимости от угла марша. Это оптимальные показатели, при которых пользование лестницей будет удобным.

Количество ступеней рассчитывается на чертеже. Рассчитывайте общую высоту марша, исходя из этого, подсчитайте оптимальную высоту и ширину ступеней при учете допустимой в помещении длины марша.

Помните, что нужен точный расчет, все ступени должны быть одинаковыми. Особенно это актуально для консольной конструкции, которая считается наиболее опасной для передвижения. Всего 2-3 сантиметра разница и уже есть шанс упасть или подвернуть ногу. Помните об этом, когда проектируете лестницу!

Загрузка…

плюсы и минусы конструкции из данного материала

Мастера рекомендуют изготавливать консольные лестницы из древесины, МДВ, металла, закаленного стекла и даже пластика. Большинство из этих материалов прекрасно подходят для этой цели. Они обладают высокой прочностью при умеренном весе, способны легко выдерживать эксплуатационные нагрузки. Но как себя покажет бетонная консольная лестница? Разберемся в этой статье.

Консольная лестница – это поистине уникальная конструкция. Выглядит она действительно эффектно. Ступени будто парят в воздухе. Когда люди впервые знакомятся с таким видом лестниц, они попросту боятся по ним ходить. Конструкция кажется ненадежной, неустойчивой.

Спешим вас заверить, что при правильном проектировании и исполнении проекта такая лестница будет достаточно надежной и безопасной для передвижения. К тому же, армированный бетон – достаточно прочный материал, он легко выдержит стандартные временные механические нагрузки в 300 кг на квадратный метр.

В каких стилях стоит использовать бетонные консольные лестницы?

Стилевых направлений в интерьере не счесть. Каждый хочет, чтобы его дом отличался оригинальностью внутри и снаружи. Консольные лестницы превосходно подчеркивают богатство и тонкий вкус владельца дома. Наилучшим решением использовать бетонные консольные лестницы будет в рамках нескольких стилей.

1. Лофт. Кажется, будто этот стиль был изобретен, чтобы сэкономить на отделке. Голые кирпичные стены, состаренная древесина, но современная техника. На наш взгляд, консольная лестница из бетона в рамках стиля лофт будет наиболее удачной. Бетон – один из тех материалов, которые приветствует лофт, причем отделка не нужна, можно оставить стену голой.
2. Минимализм. Еще один удачный стиль для применения консольных лестниц. Какой предмет интерьера больше подходит рамкам минимализма, чем консольная лестница, у которой нет ни основы, ни перил? Строгие линии, четкая геометрия, выверенная функциональность. Все это вмещает в себя минимализм и бетонная консольная лестница.
3. Классический стиль. Простота, функциональность, небольшое количество декора. Бетонная лестница с хорошей и в то же время простой отделкой отлично подойдет. Не рекомендуется оставлять голые бетонные ступени.
4. Скандинавский стиль. Он тоже стремится к удобству, практичности и простоте. Натуральная отделка, но допускает отсутствие отделки на некоторых элементах. Ничто не помешает вам возвести консольную лестницу из бетона.
5. Китч. Пожалуй, самый смелый микс цветов и материалов. Этот стиль призван шокировать своими нестандартными решениями. Бетонный стол? Пожалуйста! Бархатный рояль с неоновой подсветкой? Запросто! И консольная лестница из бетона будет хорошо смотреться в рамках этого стиля, нужно лишь немного фантазии!
6. Шебби-Шик. Невероятное сочетание изысканных и утонченных вещей с обшарпанными грубыми формами. Если вы планируете реализовать консольную лестницу из бетона в рамках стиля Шебби-Шик, необходимо сочетать ее с изящными элементами или современной бытовой техникой.

Это лишь несколько из всех доступных вариантов. Однако именно в этих стилях бетонная консольная лестница будет смотреться лучше всего. А при достаточной фантазии и наличии привлекательных отделочных материалов бетон реализуем вообще без ограничений!

Особенности консольных лестниц

Это поистине удивительное сооружение, непривычное глазу даже современного человека, поэтому стоит рассмотреть его преимущества и недостатки более детально. Начнем с достоинств.

1. Необыкновенный внешний вид. Даже из тяжелого бетона или металла такая конструкция вносит в интерьер ощущение легкости, некоторой воздушности. А если применить дополнительно закаленное стекло, лестница вообще станет невесомой. Как уже было сказано выше, ее можно применять в подавляющем большинстве стилей интерьера.
2. Независимость ступеней. Каждая ступень в случае консольной лестницы представляет собой отдельный элемент. Все ступени крепятся одна за другой. Целостности как таковой нет. По этой причине в дальнейшем можно будет заменить любой поврежденный элемент лестницы, не придется разбирать всю конструкцию.
3. Экономия материалов. Посмотрите сами и подумайте, насколько много придется потратить материала на это чудо. В 3-5 раз меньше, чем на стандартную лестницу!
4. Практичность. Все плоскости и элементы такой лестницы будут доступны вам. Особенности ухода обуславливаются спецификой применяемый материалов для ее возведения.
5. Больше свободного пространства и света. Лучи не встречают преград на своем пути, как и воздушные потоки в помещении. Под лестницей появляется куда больше свободного места, которое можно использовать как угодно.

Недостатки у такой лестницы тоже есть:

• если отсутствуют перила, она уже будет менее удобной и безопасной, чем стандартный аналог;
• конструктивная сложность, не в каждом здании получится ее возвести, действительно сложная работа, особенно, если возводите сами;
• невозможно воспользоваться готовыми решениями, даже у профильных компаний нет готовых чертежей таких лестниц;
• дороговизна при заказе.

Тщательно проанализируйте недостатки и подумайте, сможете ли вы их нивелировать.

В чем особенность бетонных консольных лестниц?

Проект и расчет консольной лестницы лучше действительно доверить профессионалам. Любая ошибка приведет либо к полной небезопасности лестницы, либо к быстрому разрушению, либо к недостаточному удобству передвижения. Вам бы этого не хотелось, не так ли? Впоследствии нужно очень строго следовать проекту.

Вот несколько возможных последствий неправильных действий строителя:

• расслаивание ступеней;
• крошение углов;
• изгибы;
• расшатывание;
• оголение армирующих элементов.

Возведение бетонной консольной лестницы начинается со строительства опорной стены. Рекомендуется строить ее из армированного бетона. Для каждой будущей ступени необходимо оставить определенное количество армирующих прутов (точное количество зависит от толщины арматуры). Каркас центрируется, изготавливается опалубка для ступеней, затем все заливается бетоном. В результате получается довольно прочная конструкция, которая создает ощущение единого целого со стеной, монолита. Собственно, так оно и есть.

Если стена уже построена

Бывают ситуации, когда владельцы дома слишком поздно задумываются о возведении консольной лестницы из бетона. «Поздно» — это когда уже стена построена, причем не из армированного бетона. Здесь есть несколько вариантов и лучше не пользоваться бетоном. Замените на любой альтернативный материал, так лестница куда дольше прослужит. В таком случае у строителя остается всего два варианта действий.

Во-первых, анкерное крепление. Вариант подходит тем, у кого стены возведены из кирпича, плотных тяжелых блоков или керамики. Пригодятся опоры для анкеров и ступеней. Опора закрепляет на себе ступень и крепится к стене 4 точками на анкера. Расстояние от точек должно быть не меньше 20 см. Сами анкера рекомендуется использовать длиной более 15 см.

Если стены выполнена из щелевого кирпича или еще хуже – из газобетона, придется отказаться от анкерного крепления или усилить его потолочным, доступен вариант на косоурах. К тому же, у вас есть возможность укрепить ступени снизу небольшой железобетонной стеной. Впоследствии можно отделать ее и замаскировать. Разумеется, если в этом вообще есть смысл.

Загрузка…

Консольная лестница для коттеджа. Особенности, виды, материалы — Стройфора

Нет лестниц более эффектных, чем консольные. Основное их отличие от всех других видов лестниц — особенная привлекательность в любом интерьерном стиле. Воздушность и парение консольных лестниц — лишь иллюзия: данные системы прочны и надежны, и поэтому конструкции их очень сложны — весь крепеж и несущие элементы искусно спрятаны в конструкциях стен, перекрытий и в деталях самих лестниц.

Классические лестницы, имеющие в качестве несущего элемента косоур или тетиву, имеют преимущество в безопасности эксплуатации, кроме того, эти лестницы презентабельны, основательны и солидны. Но современные интерьеры имеют тенденцию к легкости и минимализму, как можно больше воздуха и простора — это несколько противоречит идее правильной массивной лестницы, ограничивающей поле зрения и «съедающей» объем помещения. Консольная лестница для небольших вестибюлей становится удачным решением благодаря компактной конструкции и особому крепежу — непосредственно в стену.

Виды крепления консольных лестниц к стенам:

• Ступени врезаются в несущую стену на глубину 200 — 400 мм. Глубина врезки зависит от ширины консольного марша и от материала и прочностных свойств стены.
• Ступени имеют опору посредством специальных кронштейнов, стальных пластин, деталей из швеллера или уголка, больцев, анкерных болтов или декоративных опор.

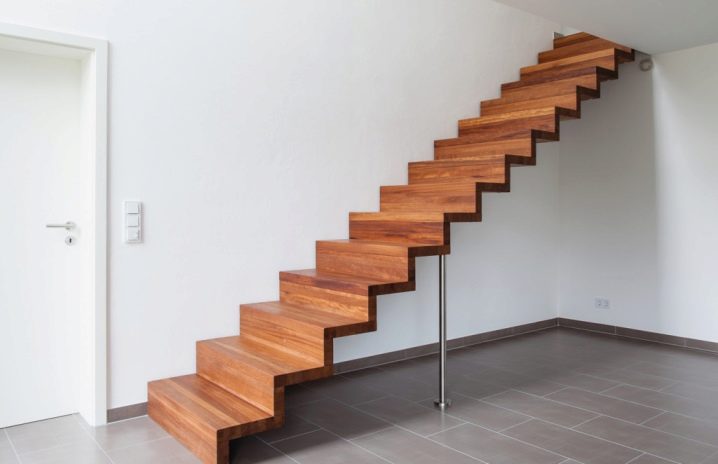

• В случаях, когда стена не может обеспечить несущую способность, консольные ступени опирают на рядом стоящих каркас, расположенный как можно ближе к стене и как можно менее заметный. Фиксируют опоры каркаса из швеллерного или уголкового профиля на перекрытия.

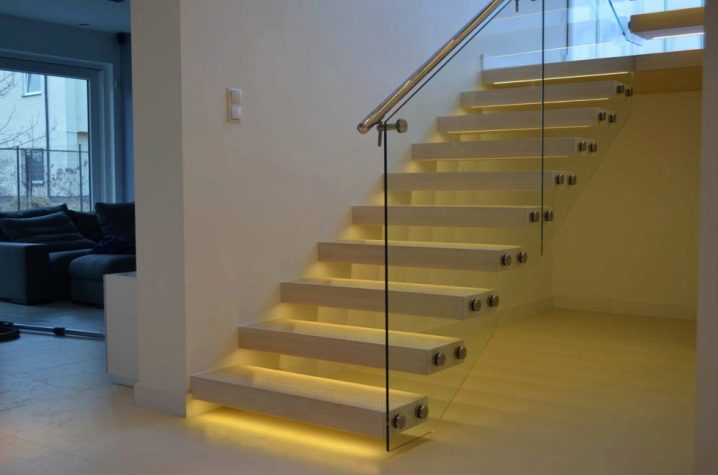

• Как дополнительный крепеж применяют системы потолочных тяжей, одновременно выполняющих вторую функцию — ограждающую. Поручни в таких системах идут как правило, по стене, на которую закреплены ступени.
• «Висящие» утопленные в стене ступени, отсутствие поручня, перил и балясин любых видов, а также потолочных тяжей и сетчатых ограждений — исключительно интересное решение и радикальный дизайн. Но данный вариант является эксклюзивным не только в контексте интерьерного оформления, а также части повышенной опасности, и применять такие экстремально-каскадерские тренажеры в обычном жилище возможно при особых условиях — как вторую декоративную лестницу. При наличии в доме маленьких детей и людей в возрасте данный вариант лестницы категорически неприемлем.

Лестницы со ступенями одной системы крепежа и одной конструкции могут быть выполнены из различных материалов, и это кардинально меняет облик лестницы. Вариантов достаточно много, и главным в выборе являются предпочтения владельцев и их фантазия. Очень распространен вариант закрепленного к стене металлокаркаса, декорированного панелями МДВ или деревом. Эффектны и долговечны ступени из литого бетона или полимербетона. Особое место занимают стеклянные лестницы — невесомые и прозрачные, но отличающиеся завидной прочностью.

Плюсы консольных лестниц:

• Легкие и компактные конструкции, не создающие препятствий циркуляции воздуха и световым потокам в помещениях
• Эффектные внешне, настоящая изюминка интерьера
• Легкость конструкции обуславливает экономию по расходу основных материалов
• Экономия полезной площади и объема помещения, что очень важно для небольших домов

Минусы консольных конструкций для лестниц:

• При отсутствии ограждений перемещение по консольной лестнице отнюдь не безопасно, и в любом случае такая лестница в доме — фактор риска и зона повышенного травматизма. Классическая маршевая лестница с ограждением, спроектированная по формулам безопасности по сравнению с консольной конструкцией — образец безопасности.
• Консольные лестницы часто неудобны для подъема и спуска.
• Проектирование и расчеты консольных лестниц сложнее, чем классических маршевых, также сложен и монтаж. Самостоятельные расчеты без опыта и специальных знаний вряд ли оправданы. Монтаж своими руками возможен при наличии расчетов, выполненных специалистами по исходным данным — материалы и конструкция несущих стен и перекрытий и т.п.
• Несущая способность стены должна быть с запасом. Другой вариант — приставной каркас, и в обоих вариантов надежность крепежа должна быть обеспечена.

Консольные лестницы проектируют на первых этапах. Важно определиться, к каким именно ограждающим конструкциям будет закреплена лестница с учетом массы самих ступеней. Деревянные и стеклянные ступени не требуют дополнительного усиления стены, но для бетонных литых ступеней требуется очень прочная опора и дополнительное локальное армирование, если несущая стена проектируется из монолитного железобетона.

Консоль с дополнительным элементом на свободном конце даст усиление нагрузки на всю систему лестницы, поэтому таких решений обычно избегают. Основные ошибки при устройстве консольных лестниц связаны с неверным выбором крепления, применение недостаточно надежных узлов и деталей и ошибочное распределение нагрузок. Данные ошибки могут привести к тому, что лестница будет опасна для эксплуатации.

Готовая к установке консольная лестница — редкий и стандартный вариант. Для индивидуальных домов конструкцию такой лестницы делают на заказ, по исходным данным конструкции опорной стены или перекрытия и размерам помещения. Даже при возможности комплектации заводскими узлами креплений и каркаса и выборе модели по каталогу требуются изменения для конкретных помещений. Консольные лестницы относят к нестандартным и штучным изделиям.

Другой вид лестниц — винтовые — также могут быть устроены по принципу консольного крепежа. При этом опорный конец ступени закрепляется на основе винтовой лестницы — столб или тяжи, а другой конец остается «парить» в воздухе. Особенность винтовых консольных лестниц — более массивные и надежные опорные столбы.
