LM386 – характеристики, распиновка, описание. Схема простого усилителя на LM386

В этом этой статье мы расскажем вам, как построить схему усилителя звука на микросхеме LM386. Это недорогой аудио усилитель способный работать практически с любым небольшим динамиком. Несмотря на простоту и размер схемы, звук от усилителя на LM386 достаточно громкий.

Существует множество схем усилителей звука, разработанных с использованием микросхемы LM386. Основная проблема в этих схемах — это шум и помехи. Шум от схемы усилителя, разработанной в этом проекте, значительно меньше, и, если он собран на правильной печатной плате, он станет отличным усилителем звука.

Усилитель звука с использованием LM386 представляет собой цепь с низким энергопотреблением, которая может обеспечивать максимальную выходную мощность 1 Вт и может быть использован в различных устройствах связанных со звуком, таких как портативные колонки, колонки для ноутбука и т. д.

Чтобы собрать данный усилитель нам понадобиться:

  • Микросхема усилителя звука LM386
  • Конденсатор 1000 мкФ
  • Конденсатор 100 мкФ
  • Конденсатор 10 мкФ
  • Конденсатор на 0,05 мкФ (два керамических конденсатора на 0,1 мкФ, соединенных последовательно)
  • Потенциометр 10 кОм (для регулировки громкости — мы не подключали это)
  • Резистор 10 Ом (1/4 Вт)
  • Динамик 4 Ом
  • Блок питания 12В

Содержание

Принципиальная схема усилителя звука LM386

Описание LM386

LM386 — это универсальная интегральная микросхема усилителя звука класса AB, которую можно использовать в самых разных устройствах. Микросхема LM386 применяется уже несколько десятилетий и до сих пор используется в качестве усилителя в компьютерных колонках и портативных стереосистемах.

LM386 — это низковольтный усилитель мощности с неактивной потребляемой мощностью 24 мВт, что делает его пригодным для приложений с батарейным питанием. Самым распространенным корпусом для LM386 является 8-контактный DIP. На следующем рисунке показана схема распиновки микросхемы LM386.

Распиновка LM386

Из распиновки видно, что LM386 — это простая ИС усилителя, требующая минимального количества внешних компонентов. В следующей таблице показаны функции каждого вывода LM386.

Контакты 1 и 8 являются выводами регулировки усиления. По умолчанию коэффициент усиления LM386 установлен на уровне 20. Когда конденсатор подключен между выводами 1 и 8, он обходит внутренний резистор (который отвечает за установку коэффициента усиления 20) и увеличивает коэффициент усиления до 200.

Контакты 2 и 3 являются инвертирующими и неинвертирующими входами усилителя (внутри они подключены к операционному усилителю). Через эти выводы подается входной аудиосигнал с таких устройств, как микрофон, мобильные телефоны, ноутбуки и т. д.

Примечание: инвертирующий вход (контакт 2) LM386 обычно подключается к земле.

Контакты 6 и 4 являются контактами питания. Максимальное питание для LM386 составляет 15 В. В нашем случае мы использовали источник питания 12 В.

Контакт 7 задает путь для развязки, и конденсатор должен быть подключен между контактом 7 и землей. Контакт 5 является выходным контактом. Перед подключением выхода к динамику необходимо выполнить надлежащую фильтрацию, поскольку любой сигнал постоянного тока может привести к необратимому повреждению динамика.

Функциональная блок-схема LM386

Функционально микросхему LM386 можно разделить на усилитель, управление усилением, байпас, питание и выход. На следующем рисунке показана функциональная блок-схема LM386.

Конструкция схемы усилителя звука на LM386

Конструкция схемы усилителя звука LM386 очень проста. Сначала подключите выводы питания (контакты 6 и 4) к 12 В и заземлению соответственно. Обратите внимание, что максимальное напряжение источника питания для LM386 должно составляет 15 В.

Далее нам нужно подключить вход. Вход может быть получен от любого аудио источника, такого как мобильный телефон или микрофон. Мы подали аудиовход с мобильного телефона через разъем 3,5 мм.

ПРИМЕЧАНИЕ. Простой разъем 3,5 мм (без микрофона) имеет три контакта: левый канал, правый канал и заземление. Поскольку LM386 является моно усилителем, то нам необходимо выбрать либо левый канал, либо правый и контакт земля.

Если мы хотим контролировать уровень входного сигнала, нам необходимо подключить потенциометр сопротивлением 10 кОм к входу. Так как мы собираем этот проект на макете, мы не стали подключать его.

Дополнительно можно подключить небольшой конденсатор последовательно с входом для фильтрации постоянно составляющей.

По умолчанию в LM386 коэффициент усиления составляет 20 (без какой-либо схемы регулировки усиления). Мы подключим конденсатор 10 мкФ к выводам регулировки усиления, то есть контактами 1 и 8. Следовательно, коэффициент усиления теперь равен 200.

Хотя в datasheet LM386 говорится, что обходной конденсатор на контакте 7 не является обязательным, мы обнаружили, что подключение конденсатора емкостью 100 мкФ было действительно полезным, поскольку оно помогает снизить шум.

Наконец, к выходу сначала подключите конденсатор 0,05 мкФ и резистор 10 Ом последовательно между выходом (контакт 5) и землей. Это формирует Zobel Network — фильтр, состоящий из последовательно соединенных резистора и конденсатора.

Далее идет подключение динамика. LM386 может управлять любым динамиком с сопротивлением от 4 Ом до 32 Ом. Мы использовали динамик 4 Ом. Подключение динамика через большой конденсатор емкостью 1000 мкФ было действительно полезным, поскольку оно отфильтровывало ненужные сигналы постоянного тока.

Работа схемы усилителя звука LM386

Простой, но эффективный усилитель звука разработан с использованием ИС усилителя звука LM386. Работа схемы очень проста, так как вся работа выполняется самой микросхемой LM386.

Когда на схему подано питание и на вход подается соответствующий аудиовход, LM386 усиливает входной сигнал в 200 раз и приводит в действие выходной динамик.

Одной из основных проблем с усилителями звука, такими как LM386, является шум. Удивительно, но несмотря на то, что схема построена на макете, из динамика было очень мало шума.

Область применения

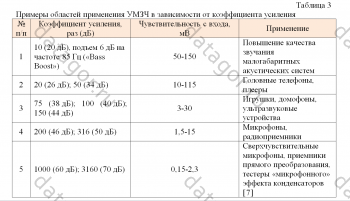

LM386 является одной из важных микросхем в аудио сегменте и применяется в портативных колонках и колонках ноутбука.

Схема усилителя звука LM386 может использоваться для записи голоса с микрофона, создания небольших динамиков с батарейным питанием, в FM-радиоустройствах и т. д.

Простой усилитель НЧ на LM386

Добавил: Chip,Дата: 27 Мар 2018

В этой статье представлена схема простого усилителя НЧ на не дорогой микросхеме LM386. Его может сделать даже начинающий радиолюбитель.

Усилитель можно использовать для усиления сигналов звуковой частоты с компьютера, плеера, карманного радиоприемника, для дверного звонка или наушников… Есть множество применений для этого маломощного усилителя.

Усилитель LM386 выпускается в четырех модификациях.

Первые три из них, а именно: LM386 N-1, N-2, N-3, обеспечивают очень низкое искажение и хорошо работают при напряжении питания в диапазоне от 4 до 12 вольт постоянного тока.

LM386 N-4 работает с рабочим напряжением от 5 до 18 вольт постоянного тока.

Это крайние значения питающего напряжения, за пределами которого усилитель либо перестает работать, либо перегревается и выходит из строя.

Технические характеристики LM386

  • Максимальная выходная мощность LM386 — 1,25 Вт при нагрузке (динамике) — 8 Ом.
  • Напряжение питания: 4…12В или 5…18В
  • Ток покоя (без подачи сигнала на усилитель) — 4 мА.
  • Полоса пропускания: 300 кГц (при питании 6 в)
  • Коэффициент усиления: от 20 до 200 (неравномерность АЧХ от 26 дБ до 46 дБ).
  • Коэффициент искажений: 0,2%.

Функциональная схема LM386

Схема усилителя на LM386 простая, чтобы получить полноценный усилитель, нужно добавить всего нескольких внешних деталей.

Изменение коэффициента усиления от 20 до 200 достигается путем подключения конденсатора к выводам 1 и 8.

Схема усилителя с коэффициентом усиления 20.

Схема усилителя с коэффициентом усиления 200.

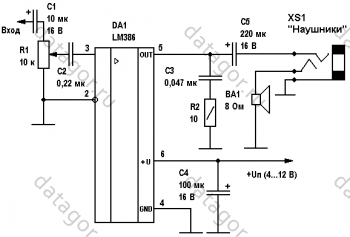

Принципиальная схема усилителя на LM386



Коэффициент усиления схемы около 200.

Для этой схемы, при условии напряжения питания не превышает DC от 5 до 12 вольт, выходная мощность составляет до 750 mW, при использовании динамика на 8 Ом. VR1-регулятор громкости.

Комплектующие:

  • Микросхема U1 LM386
  • С1, С2 — 10 мкф х 16В (электролитические)
  • C3 — 0,1 мкф (керамический)
  • C4 — 0,05 мкф (керамический)
  • С5 — 220 мкф х16В (электролитический)
  • R1 — 10 Ом (резистор 1/4 Вт)
  • VR1 — 100 кОм (переменный резистор)
  • Spkr1 — динамик 8 Ом

Если у Вас есть желание собрать схему данного усилителя, но не хватает комплектующих, то Вы можете купить набор деталей с печатной платой:



ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ



П О П У Л Я Р Н О Е:

  • Разнообразие простых схем на NE555
  • Микросхема NE555 (аналог КР1006ВИ1) — универсальный таймер, предназначена для генерации одиночных и повторяющихся импульсов со стабильными временными характеристиками. Она не дорогая и широко используется в различных радиолюбительских схемах. На ней можно собрать различные генераторы, модуляторы, преобразователи, реле времени, пороговых устройств и прочих узлов электронной аппаратуры…

    Подробнее…

  • Простой малогабаритный электроскоп своими руками
  • Малогабаритный электроскоп с индикацией знака электро­статического заряда тела.

    Схема предлагаемого прибора непосредственно показывает знак электростатического заряда тела.

    Принципиальная схема прибора проста, она приводится на рисунке ниже. В основе её полевой транзистор КП302 и пояризованное реле. Подробнее…

  • Самодельный металлодетектор Motion
  • Motion (динамический) — это значит, что для обнаружения металлического объекта катушка должна находиться в движении. Металлодетектор, что я собираюсь предложить вам сейчас — это полу-профессиональный прибор. Основа проекта была взята из старых схем, изменена, улучшена и упрощена. Также  переработана печатная плата и расположение компонентов.

    Подробнее…


Популярность: 2 001 просм.

LM386 Часть 2

Ещё раз о покупке электронных комплектующих на Aliexpress.
На этот раз LM386 в корпусе DIP8.

Список сокращений:
Кг (THD) — коэффициент гармоник
ООС — отрицательная обратная связь
ЗК — звуковая карта
PC — персональный компьютер (англоязычное сокращение)

1. Покупка.
После положительных результатов с модулями LM386 захотелось продолжить эксперименты.

Были куплены 10 шт. LM386 в корпусе DIP8.

Микросхемы приехали. Вскоре состоялась проверка.
Схема стенда — проще простого: всего-то надо подключить питание к выводам микросхемы и померить напряжение на выходе (вывод 5).

Если микросхема исправна, на 5-м выводе присутствует напряжение около половины питающего.
Т.к. проверка выполнялась от 4В источника, на выходе ожидалось около 2В.

И тут сюрпрайз: +0,6В.
Естественно, в стенде побывали все 10 штук микросхем. У всех — одинаковые симптомы.
Сделал фото, открыл спор, через время получил обратно свой доллар.

Отзыв на али:

Дополнительная информация

2. Некоторые замечания о бракованных LM386.

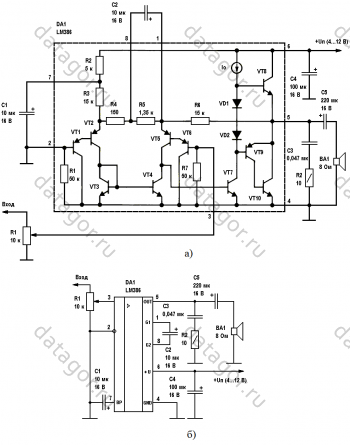

Упрощённая схема LM386:

2.1. Резистор ООС между выводами 1 и 5 легко проверяется омметром: вместо 15 кОм было значение около 20 кОм.

2.2. Обозначение на корпусе: 18CXY LM386 M-82 — это БРАК!

Бракованные микросхемы отправились в мусорное ведро.
На их замену с местном инет-магазине были куплены LM386 от производителя UTC.
Фото не приводится, т.к. отсутствие полноценного макро объектива не позволяет отснять надписи на корпусе.

3. Продолжение экспериментов.
Вновь прибывшие микросхемы также были проверены на стенде: +1,9В на выводе 5, т.е. всё ОК.
Сопротивление резистора ООС — около 15 кОм, что вполне соответствует документации.

Спектр выходного сигнала.
Условия замера:
— питание 4В от LiIon аккумулятора через защитный диод Шоттки 1N5819
— экранированный корпус
— оба входа закорочены на землю через 1 кОм

Если очень внимательно читать документацию на LM386, можно заметить, что входной сигнал подаётся на вывод 3 (неинвертирующий).
Вывод 2 (инвертирующий вход), как правило, не используется.

Была собрана модель LM386 в симуляторе Multisim10.
И проверены две схемы:
— входной сигнал подаётся на вход 2 (инвертирующий)

— входной сигнал подаётся на вход 3 (неинвертирующий)

Можно заметить: Кг получился разный (0,28% и 0,44%).
Было логично повторить замеры вживую.

Входной сигнал (10 мВ 1 кГц) — на вход 2 (инвертирующий):

Входной сигнал (10 мВ 1 кГц) — на вход 3 (неинвертирующий):

Выводы:
— Кг по входам 2 и 3 примерно одинаковый, но при использовании входа 3 немного ниже
— не всегда симуляторы дают адекватную оценку таких деликатных параметров, как Кг (THD)

4. Особенности питания LM386 от других источников.

Все замеры выше выполнены при использовании 4В источника (свежезаряженная LiIon аккумулятор, который при малых разрядных токах обеспечивает «чистое» питание 4,0..4,1В под нагрузкой).
В цепи питания всегда присутствует защитный диод Шоттки 1N5819.
Падение напряжения на диоде около 0,2В никаким образом не влияет на работоспособность микросхемы.

Некоторые критики внимательные читатели могут заметить, что работоспособность LM386 гарантируется от 4В и выше.
С этим никто не спорит. 😉

Как обычно, хочется где-то съэкономить и\или упростить себе жизнь.

4.1. Питание от USB.
Условия замера:
— +5В подано через RC-фильтр (51 Ом и 47 мкФ)
— использован только плюсовой провод от USB
— входы закорочены на землю через резисторы 1 кОм

На спектре появилась «расчёска». (

4.2. Питание от повербанка
Условия замера:
— +5В подано через RC-фильтр (51 Ом и 47 мкФ)
— входы закорочены на землю через резисторы 1 кОм

«Расчёска» также присутствует.

ВЫВОДЫ:
— покупать микросхемы необходимо у проверенных продавцов
— использование LM386 предпочтительно от LiIon аккумулятора
— в зависимости от задачи возможно использование входов 2 и 3
— Кг (THD) в пределах 0,1% при выходном напряжении 200 мВ (типичное значение чувствительности линейных входов звуковой аппаратуры и линейного входа ЗК)

Всем удачных разработок!

PS
По незнанию в обзор были добавлены файлы .ovl
По сути это текстовые файлы, которые создаёт и использует программа SpectraLab.

Объём этих файлов оказался настолько большим, что при попытке опубликовать обзор сайт выдал ошибку «Более 15000 символов».
Поэтому пришлось удалить лишние строки кода из отчёта.

Для желающих скачать все исходные материалы данного обзора, ссылка на гуглодиск.

Предварительный усилитель, микрофонный усилитель на lm386 с регулировкой.

Микросхема LM386 представляет собой усилитель низкой частоты (УНЧ) мощностью от 0,3 до 1 Ватта (в зависимости от индекса микросхемы). Справедливости ради стоит отметить, что полоса пропускания микросхемы составляет 300 кГц, что делает возможным применение этой микросхемы для усиления частоты не только звукового диапазона.

Схема микросхемы LM386 представлена на рисунке 1. Микросхема обладает следующими характеристиками:

Опрос: Изготавливали ли Вы что-нибудь своими руками? (Кол-во голосов: 1360)

Да, много чего

Да, было разок

Нет, пока изучаю для того, чтобы изготовить

Нет, не собираюсь

Чтобы проголосовать, кликните на нужный вариант ответа. Результаты
Напряжение питания
    LM386N-1, LM386N-3, LM386M-1, LM386MM-1 4…12 В
    LM386N-4 5…18 В
Входное сопротивление 50 кОм

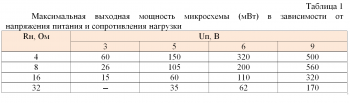

Выходная мощность
    LM386N-1, LM386M-1, LM386MM-1, при Uпит = 6 В, R нагр. = 8 Ом, THD = 10% 0,325 Вт
    LM386N-3, при Uпит = 9 В, R нагр. = 8 Ом, THD = 10% 0,7 Вт
    LM386N-4, при Uпит = 16 В, R нагр. = 32 Ом, THD = 10% 1 Вт
Частотный диапазон до 300 кГц

Выводы 1 и 8 позволяют управлять коэффициентом усиления. Если между этими выводами ничего не включено (точнее, включен только встроенный в микросхему резистор сопротивлением 1,35 кОм), коэффициент усиления равен 20 (26 dB). Если между этими выводами включить конденсатор, коэффициент усиления увеличивается до 200 (46 dB). Последовательное включение резистора и конденсатора позволяет выбрать произвольный коэффициент усиления от 20 до 200. Если планируется использовать микросхему LM386 с высоким коэффициентом усиления (между выводом 1 и 8 включен конденсатор или резистор и конденсатор), следует зашунтировать неиспользуемые выводы путем подключения их к земле через конденсатор емкостью 0,1 мкФ. Это позволит исключить снижение коэффициента усиления и возможную неустойчивую работу (самовозбуждение) усилителя.

Подключая внешние элементы к встроенным в микросхему резисторам в цепи обратной связи можно управлять усилением и частотной характеристикой усилителя. Например, если требуется сделать «басы» более громкими, необходимо включить последовательно резистор и конденсатор между выводами 1 и 5 (параллельно встроенному в микросхему резистору на 15 кОм). Для увеличения уровня «баса» на 6 dB сопротивление резистора следует выбрать 15 кОм. Если требуется меньшее усиление «басов» (а заодно и более стабильная работа усилителя), номинал резистора следует уменьшить до 10 кОм. Однако есть одно ограничение: если выводы 1 и 8 микросхемы LM386 шунтированы, сопротивление резистора следует выбрать менее 2 кОм.

http://alielectronics.net/wp-content/uploads/2016/03/Bezimeni-1-188-300x167.jpg

Купить Сделай САМ! Предварительный усилитель, микрофонный усилитель на lm386 с регулировкой. за $1.35

Поделитесь с друзьями статьей: Оцените статью, для нас это очень важно:

Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.

Lm386 datasheet на русском

Усилитель LM386. Применение данной микросхемы будет оправдано при изготовлении небольших устройств с низким напряжением питания, например, усилитель для дверного звонка, карманных радиоприемников и т.д.

Простота применения LM386 обусловлена применением всего нескольких внешних деталей, позволяющих получить полноценный усилитель.

Микросхема LM386 представляет собой усилитель мощности для усиления слабых аудиосигналов при низком напряжении питания. Хотя по умолчанию коэффициент усиления LM386 установлен на уровне 20, он с успехом может быть увеличен почти в 10 раз, то есть до 200 путем подключения внешних элементов, а именно резистора и конденсатора к выводам 1 и 8.

Вход микросхемы LM386 работает относительно земли, в то время как выход автоматически смещен к половине напряжения питания.

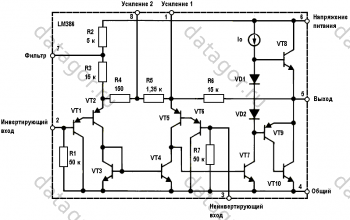

Функциональная схема LM386

Назначение выводов микросхемы LM386

Размеры LM386

Усилитель LM386 выпускается в четырех модификациях. Первые три из них, а именно: LM386 N-1, N-2, N-3, обеспечивают очень низкое искажение и хорошо работают при напряжении питания в диапазоне от 4 до 12 вольт постоянного тока.

Четвертый тип, LM386 N-4 работает с рабочим напряжением от 5 до 18 вольт постоянного тока. Это крайние значения питающего напряжения, за пределами которого усилитель либо перестает работать, либо перегревается и выходит из строя.

Технические характеристики LM386

  • Ток покоя (потребление тока, когда усилитель находится в режиме ожидания) составляет около 4 мА.
  • Максимальная выходная мощность LM386 около 1,25 Вт при использовании динамика на 8 Ом.
  • Коэффициент усиления по напряжению составляет от 20 до 200 (от 26 дБ до 46 дБ соответственно).
  • Пропускная способность: 300 кГц при работе от 6 вольт питания
  • Низкий уровень искажений: 0,2%
  • Широкий диапазон напряжения питания: 4…12В или 5…18В

Далее рассмотрим применение LM386 в различных схемах аудиоусилителей.

Схемы включения усилителя LM386

На рисунке ниже показано типовое включение микросхемы LM386 из datasheet. В данном случае коэффициент усиления схемы ограничено до 20, поскольку к выводам 1 и 8 не подключены внешние элементы.

Данный коэффициент усиления (20) обеспечивается внутренними резисторами обратной связи на 1,35 кОм (к выводам 8 и 1) и 15 кОм (к выводам 1 и 5). Параллельное подключение внешних резисторов к данным резисторам приводит к изменению коэффициента усиления.

Формула расчета коэффициента усиления

Без каких-либо внешних компонентов усиление составляет 20:

А = 2 × 15000 / (150 + 1350) = 20

Конденсатор, подключенный между контактами 1-8 микросхемы, позволяет игнорировать резистор на 1,35 кОм, и следовательно коэффициент усиления будет:

А = 2 × 15000/150 = 200

Выход микросхемы подключен к громкоговорителю с помощью конденсаторного фильтра, который обычно используется в линейных усилителях. Переменный резистор на входе используется для настройки желаемого уровня громкости.

Вторая схема показывает, как можно повысить коэффициент усиления выше базовой установки (20) вплоть до 200 путем добавления конденсатора к контактам 1 и 8 микросхемы. Емкость конденсатора не должна превышать 10 мкФ.

Подбор коэффициента усиления в диапазоне от 20 до 200 может быть осуществлен, в том числе и с применением переменного резистора на 4,7 кОм, подключенного последовательно с конденсатором.

Избыток смещения может быть уменьшен путем соединения неиспользуемого вывода резистора с землей. Однако все вопросы смещения отпадают если активный вход соединен через конденсатор.

В варианте с коэффициентом усиления 200, необходимо соединить вывод 7 с помощью конденсатора емкостью 0,1мкФ с минусом питания для поддержания стабильной работы и предотвращения нелинейных искажений.

Простой, но интересный усилитель басов может быть получен путем подключения цепи из резистора и конденсатора к выводам 1 и 5

Скачать datasheet LM386 (211,2 Kb, скачано: 3 639)

Разделы сайта

DirectAdvert NEWS

Друзья сайта

Осциллографы

Мультиметры

Купить паяльник

Статистика

Собираем усилитель 1W на LM386.

Собираем усилитель 1W на LM386

В статье рассмотрен проект простого компактного и легкого для повторения усилителя на микросхеме LM386. Питание схемы осуществляется от однополярного источника питания, напряжение которого может лежать в пределах от 4 до 12 Вольт. Низкое потребление дает возможность применения данной схемы для конструирования аудио-устройств с питанием от батареек или малогабаритных аккумуляторов. Ток режима покоя составляет всего 4 мА.

При выборе LM386 внимательно смотрите с каким она индексом, микросхемы LM386N-1, -3, LM386M-1, LM386MM-1 имеют диапазон питающего напряжения 4. 12 Вольт, а у LM386N-4 питание может быть чуть выше: от 5 до 18 Вольт. Соответственно и мощность на выходе у них будет различна. Для справки смотрите таблицу электрических характеристик ниже:

Принципиальная схема усилителя 1W на микросхеме LM386 показана ниже:

Исходник печатной платы нам достался вот такой:

По этому рисунку была нарисована печатная плата в программе Sprint Layout. Расположение элементов на плате осталось неизменным, единственное отличие заключается в том, что мы не стали располагать на плате выключатель. При необходимости его всегда можно поставить в разрыв питающего провода, а место на плате немного экономится. Размер печатки получился 35 х 38 мм, фольгированный текстолит односторонний. Вид LAY формата платы следующий:

Фото-вид LAY формата:

Вторая версия печатной платы усилителя на LM386 LAY6 формата (размер 23 х 45 мм):

Amp_LM386 ver2_LAY

Amp_LM386 ver2_LAY_foto

Скачать принципиальную схему усилителя на LM386, datasheet LM386, а также два варианта печатных плат вы можете одним файлом с нашего сайта. Размер архива – 0,48 Mb.

Разговор пойдёт об очень распространённой интегральной схеме (ИС) звукового усилителя мощности LM386, производимой компанией National Semiconductor (сейчас полностью входит в состав Texas Instruments) [1] .

Действительно, напряжение питания микросхемы может быть в пределах 4…12 В, а потребляемый ток покоя составляет всего 4 мА, что является идеальным для большинства аудиопроектов, получающих питание от батарей. Усилитель развивает выходную мощность 0,5 Вт при напряжении питания 9 В и сопротивлении нагрузки 8 Ом. Если добавить, что Кус. этой интегральной МС может быть легко выбран от 20 до 200 с помощью двух внешних элементов, а её выходное напряжение автоматически устанавливается равным половине напряжения питания, то станет ясно, почему в течение многих лет эта микросхема сохраняет популярность.

Заголовок проекта отражает сказанное – как микросхема, так и наборы на её основе чрезвычайно востребованы радиолюбителями, в этом смысле аудиоусилитель LM386 действительно чемпион. См., например,

Предлагаю ознакомиться с возможностями массовой микросхемы LM386 и предложить мои варианты её применения.

Содержание / Contents

↑ Характеристики, функциональная схема и выбор внешних элементов усилителей на ИС LM386

Усилитель мощности звуковой частоты LM386 применяется в портативной радиоэлектронной аппаратуре.

Аналогом LM386 является KA386 фирмы Samsung, отечественный аналог – КР1438УН2. У российских любителей интегральная схема LM386 стала популярна с падением «железного занавеса», до этого времени тогда ещё советские электронщики облюбовали в качестве массового усилителя микросхему К157УД1, предназначенную для применения в аппаратуре магнитной записи.

На рис. 1 изображена функциональная схема LM386. На ней транзисторы структуры p-n-p VT1, VT2 и VT5, VT6 образуют дифференциальный усилитель, в котором каждый из входов соединён с общим проводом через резисторы R1 и R2, собственно и определяющие типовое входное сопротивление 50 кОм.

Нагрузкой дифференциального усилителя является токовое зеркало на транзисторах VT3, VT4, а выход (транзистор VT5) соединён с входом усилителя напряжения VT7, включённого по схеме с общим эмиттером. В цепь коллектора VT7 последовательно включены диоды VD1, VD2, служащие для создания смещения на базах выходного каскада, и источник тока Io.

Усилитель мощности работает в классе АВ и выполнен на транзисторах VT8 – VT10, включённых по схеме с общим коллектором, поэтому коэффициент усиления выходного каскада по напряжению близок к единице.

Обратите внимание, что для минимизации падения напряжения на транзисторах выходного каскада и получения максимальной выходной мощности в схеме не предусмотрены элементы защиты от перегрузок.

Резисторы R2 и R3 задают ток транзисторов дифференциального усилителя. Точка соединения резисторов R2 и R3 выведена на внешний вывод микросхемы (вывод 7), предназначенный для подключения внешнего фильтрующего конденсатора.

Эмиттеры транзисторов дифференциального каскада VT2 и VT5 включены несколько нестандартно: не соединены вместе, а содержат резисторы отрицательной обратной связи. Два из них — R4 и R5 последовательно включены между эмиттерами VT2 и VT5, а третий — R6, подключён к эмиттеру VT5 и выходу выходного каскада (эмиттеры VT8, VT9).

Коэффициент усиления по напряжению при таком включении равен удвоенному отношению сопротивления R6 к сумме сопротивлений резисторов, установленных между эмиттерами транзисторов VT2 и VT5 (R4 + R5):

Вывод эмиттера VT5 и точка соединения резисторов R4, R5 выведены на внешние выводы микросхемы (выводы 1 и 8 соответственно) и предназначены для установки требуемого коэффициента усиления, который может варьироваться в диапазоне от 20 до 200. Если закоротить выводы 1 и 8 по переменному току с помощью внешнего конденсатора, то в выражении (1) сопротивление внутреннего резистора R5 принимаем равным нулю, и полное усиление по напряжению составит 200.

Включив между выводами 1 и 8 последовательную цепочку, состоящую из резистора и конденсатора, можем варьировать коэффициент усиления от 20 до 200:

где Rвн – сопротивление внешнего резистора, кОм.

Ёмкость внешнего конденсатора Свн должна быть выбрана такой, чтобы в рабочем диапазоне частот его сопротивление переменному току было много меньше, чем Rвн. При Rвн=0 получаем Ku=200; при Rвн=∞ получаем Ku=20, а при Rвн=680 Ом коэффициент усиления Ku=50.

Для получения требуемой амплитудно-частотной характеристики (АЧХ) можно включать комплексные элементы как между выводами 1 и 8, так и между выводами 1 и 5 микросхемы.

Элементы формирования требуемой АЧХ можно включать не только между указанными выводами, но и общим проводом [2]. Например, можно установить между выводом 1 и общим проводом цепочку, состоящую из оксидного конденсатора и внешнего резистора Rвн.

Интересно, что в этом случае удаётся получить коэффициент усиления порядка 70 дБ. При Rвн=4,7 Ом получаем Ku=70 дБ; при Rвн=15 Ом имеем Ku=60 дБ, а при Rвн=47 Ом коэффициент усиления составит Ku=50 дБ.

Такие схемы могут найти применение в высокочувствительных устройствах (приёмники прямого преобразования, сверхчувствительные микрофоны [3 — 5] и др.), при этом удаётся обойтись без дополнительного усилительного каскада на транзисторе, включаемого перед усилителем на микросхеме LM386.

↑ Усилительные схемы на ИС LM386

↑ Усилитель с коэффициентом усиления 200

Резистор R1 служит регулятором громкости, конденсатор C1 является фильтрующим. Конденсатор C2 шунтирует выводы 1 и 8 микросхемы DA1 по переменному току, благодаря чему достигается максимальный коэффициент усиления; конденсатор C4 служит для развязки по питанию, что важно в условиях работы с разряженной батареей, когда её внутреннее сопротивление увеличивается.

Цепочка C3, R2 предназначена для повышения стабильности при работе усилителя на ёмкостную нагрузку. Иногда её установкой пренебрегают, что не является преступлением, но нежелательно, поскольку может преподнести «сюрприз» в самый неподходящий момент. Нагрузка ВА1 подключена к выходу ИС через разделительный конденсатор С5.

↑ Усилитель с минимальным количеством внешних элементов и коэффициентом усиления 20

↑ Усилитель с коэффициентом усиления 50

По сравнению с предыдущей схемой добавлено три элемента: два конденсатора и резистор. В табл. 2 приведены значения резистора R2 для получения других коэффициентов усиления по напряжению.

↑ Усилитель с подъёмом низких частот

Примером усилителя, в котором производится формирование требуемой частотной характеристики, является схема, показанная на рис. 5.

Здесь усиление по напряжению изменено шунтированием внутреннего резистора обратной связи (R6), доступного через выводы 1 и 5 микросхемы LM386. Шунтирование цепочкой R2, C2 позволяет получить подъем частотной характеристики около 6 дБ на частоте 85 Гц, что может быть использовано для улучшения звучания малогабаритных акустических систем.

Коэффициент усиления по напряжению усилителя на частоте 1 кГц составляет Ku=10 (20 дБ).

↑ Принципиальная схема усилителя для АМ радиоприёмника

Сигнал со среднего вывода R1 поступает на неинвертирующий вход микросхемы DA1 через развязывающую цепочку – фильтр нижних частот R2, C2, устраняющий попадание остатков высокочастотного напряжения. Для этих же целей на выходе усилителя включена цепочка L1, C7. Дело в том, что усилитель на микросхеме DA1 довольно широкополосный (полоса пропускания составляет около 300 кГц) и без принятия подобных мер служит отличным источником радиоизлучений в длинноволновом и средневолновом диапазонах волн.

Резистор R3, включённый параллельно катушке L1, служит для устранения нежелательных резонансов в звуковом диапазоне частот. Коэффициент усиления по напряжению усилителя максимален (Ku=200).

Наряду с оксидным конденсатором С6 включён керамический конденсатор С5, используемый для высокочастотной развязки по цепи источника питания; не забыт в этой схеме и фильтрующий конденсатор, подключаемый к выводу 7 микросхемы (С3).

Катушка L1 представляет собой ферритовую бусинку с пропущенным проводом внутри (Ferrite Bead).

↑ Другие варианты применения микросхемы LM386

↑ Усилитель на LM386 с гнездом для подключения наушников

Второй конденсатор (С2), включённый между средним выводом R1 и неинвертирующим входом, в принципе не нужен, но такое схемотехническое решение устраняет шорохи при возможном плохом качестве переменного резистора, а также уменьшает смещение половинного напряжения на выходе усилителя.

Гнездо для подключения наушников включено через развязывающий конденсатор С5 таким образом, что при отсутствии штекера наушников подключён динамик ВА1, а при включении штекера – динамик отключается.

Назначение остальных элементов усилителя было рассмотрено выше. Коэффициент усиления по напряжению минимален (Ku=20).

↑ Переговорное устройство на LM386

Устройство позволяет организовать проводную связь между двумя абонентами. Дальность связи достигает нескольких сотен метров.

Область применения этой конструкции: связь между двумя абонентами, игры и т. п. Усилитель с динамической головкой ВА1 располагается на основном пункте связи, а другая динамическая головка – на удалённом пункте связи. Соединение основного и удалённого пунктов связи выполняют многожильным телефонным двухпроводным кабелем. Конструкция питается от батареи напряжением 9 В типа «Крона».

↑ Генератор синусоидальных сигналов с малыми искажениями на LM386

Чаще всего выбирают R1=R2 и C1=C2, при этом выражение упрощается:

Вторым требованием является то, что коэффициент отрицательной обратной связи усилителя должен быть равен точно 1/3 [6]. При указанных условиях в схеме возникают незатухающие колебания. Если этот коэффициент меньше 1/3, амплитуда колебаний будет быстро увеличиваться со временем, пока выходное напряжение не превратится в меандр.

Если коэффициент отрицательной обратной связи более 1/3, амплитуда колебаний через некоторое время будет стремиться к нулю. Ясно, что установить идеальное значение коэффициента можно, если применить систему автоматической регулировки амплитуды.

Для этого предусмотрена цепь отрицательной обратной связи R3, HL1, которая так воздействует на коэффициент усиления, чтобы амплитуда колебаний стабилизировалась при весьма малых нелинейных искажениях (порядка 0,05%).

Если выходное напряжение генератора по каким-либо причинам увеличивается, увеличится и ток через R3, а также напряжение на нелинейном элементе – лампе накаливания HL1. Нить лампы накаливания разогреется, и её сопротивление увеличится, что приведёт к уменьшению глубины отрицательной обратной связи и уменьшению напряжения на выходе генератора. При уменьшении выходного напряжения генератора процессы происходят в обратном направлении, в результате обеспечивается автоматическая стабилизация коэффициента усиления.

При указанных на принципиальной схеме значениях элементов частота генерируемых колебаний составляет 1 кГц, а амплитуда – около 2 В эфф.

↑ Генератор прямоугольных импульсов на LM386

Усилитель DA1 играет роль компаратора. Положительная обратная связь реализуется с помощью делителя R1, R2, подключённого к неинвертирующему входу усилителя. Коэффициент обратной связи Kос=R2/(R1+R2). В состав отрицательной обратной связи включена интегрирующая цепь R3, C1.

Период колебаний генератора для симметричных сигналов прямоугольной формы составляет:

При Кос=0,462 формула упрощается:

Максимальная частота генерируемых схемой колебаний ограничена скоростью нарастания выходного напряжения усилителя DA1.

↑ Универсальный усилитель на ИС LM386

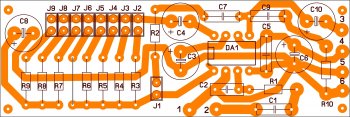

↑ Детали универсального усилителя и монтажная плата

Применены резисторы типа МЛТ, МОН, С2-33Н мощностью 0,25 или 0,125 Вт. Конденсаторы керамические КМ-5, КМ-6, К10-17, К10-47, а также плёночные К73-9, К73-17 или К73-24; оксидные конденсаторы К50-35. Динамическая головка – широкополосная, с сопротивлением 8 Ом, мощностью 0,5…3 Вт, например 1ГДШ-6-8. Все детали могут быть заменены импортными аналогами.

Для экспериментов с усилителем подходит лабораторный источник питания на основе аккумуляторной батареи [8].

Микросхема LM386 позволяет собрать множество надёжных конструкций, в которых нужна небольшая выходная мощность.
В настоящее время появились достойные преемники LM386, содержащие минимум навесных элементов. К ним можно отнести LA4525, LA4534 фирмы SANYO, выпускаемые в корпусе DIP8 или MFP105 под поверхностный монтаж; AP4890, TDA7050, TDA7052, KA2209, КР174УН31 и др. [9 — 11].

↑ Файлы

Здравствуй, читатель! Меня зовут Игорь, мне 45, я сибиряк и заядлый электронщик-любитель. Я придумал, создал и содержу этот замечательный сайт с 2006 года.
Уже более 10 лет наш журнал существует только на мои средства.


Спасибо за внимание!
Игорь Котов, главный редактор журнала «Датагор»

↑ Список источников

Радиолюбительством увлекся с пятого класса средней школы.
Специальность по диплому — радиоинженер, к.т.н.

Автор книг «Юному радиолюбителю для прочтения с паяльником», «Секреты радиолюбительского мастерства», соавтор серии книг «Для прочтения с паяльником» в издательстве «СОЛОН-Пресс», имею публикации в журналах «Радио», «Приборы и техника эксперимента» и др.

⚡️Усилитель мощности на двух LM386

Как-то встретилась мне микросхема LM386N-1, и решил я попробовать построить на ее основе мостовой усилитель мощности по аналогии с [1, 2]. Сразу скажу, сделанный усилитель (рис.1) мне не слишком понравился: нижняя граница работы по напряжению питания — 4,5…5,0 В, наблюдается больший разброс параметров ИМС от экземпляра к экземпляру. Тем не менее, такой УЗЧ может найти применение в радиолюбительской практике.

umzch-na-dvuh-lm386Этот усилитель можно использовать, например, для усиления аудиосигналов от компьютеров, CD-дисководов, плееров, радиоприемников и т.п. С качественной акустической системой этот усилитель позволяет послушать музыку со всеми ее нюансами, так как имеет расширенную полосу воспроизводимых частот. Кроме того, УМЗЧ весьма экономичен (ток потребления без сигнала — около 10 мА, при выходной мощности 1 Вт — пара сотен миллиампер), а выделяемое тепло настолько мало, что позволяет обойтись без радиаторов. Усилитель компактный и легкий, что позволяет эксплуатировать его в походных условиях, питая от небольшой аккумуляторной батареи.

usilitel-moshhnosti-na-dvuh-lm386Емкость конденсаторов С1, СЗ, С4 можно выбирать в пределах 0,33…1,0 мкФ; С2, С5, С6 — 330…680 пФ; С11, С12—0,1…0,33 мкФ. Эти конденсаторы — неполярные, типа CAR, например, К17-10. Электролитические конденсаторы — типа К50, ЁСАР и т.п., их емкости: С7, С9 — 47…100 мкФ; С8, С10—100…220 мкФ. Конденсаторы фильтров в блоке питания (на схеме не показан) должны быть емкостью 0,1…0,47 мкФ (неполярные), 100…4700 мкФ (полярные). Увеличение емкости полярных конденсаторов фильтров полезно для улучшения воспроизведения низших частот ЗЧ диапазона. В схеме для защиты активных элементов от переполюсовки питания и развязки их друг от друга применены диоды VD1…VD3 типа КД522 или их зарубежные аналоги 1 N4148.

koefficient-usileniya-na-mikroshemeПостоянные резисторы в усилителе — МЛТ-0,125, МЛТ-0,25 или их зарубежные аналоги. Подстроенные — СЗ-386 или SH-085. Переменный резистор R1 — СП-1 или ему подобный. Транзистор VT1 — КТ3102Е или его зарубежный аналог ВС547. Можно взять КТ3102 и с другой буквой, но тогда коэффициент усиления УЗЧ уменьшится. При некотором увеличении уровня шумов можно применить и КТ342. Микросхемы DA1 и DA2 —LM386N-1. Детали УМЗЧ размещаются на печатной плате, чертеж которой изображен на рис.2, а расположение деталей —на рис.3. Потенциометр R1 устанавливается вне платы, на стенке корпуса усилителя.

Наладка. Проверив правильность монтажа УМЗЧ, устанавливаем движок регулятора громкости R1 (рис.1) в нижнее (по схеме) положение, а подстроечных резисторов R5 и R6 — в средние положения. Включаем питание УМЗЧ. Подключив вольтметр постоянного тока на пределе измерения 3В к выходам (выводам 5) ИМС DA1 и DA2, вращением движка R5 устанавливаем нулевые показания вольтметра, т.е. балансируем выход усилителя по постоянному току. Далее включаем вольтметр переменного тока и подаем на вход УМЗЧ тестовый сигнал, например, синусоидальный частотой 1 кГц. Потенциометром R1 устанавливаем уровень выходного сигнала около 1 В и вращением движка R6 устанавливаем максимальное его значение (баланс по переменному току).

pechatnaya-plata-usilitelya-moshhnosti-lm386Коэффициент усиления УМЗЧ Ки регулируют резистором R6. Значения Ки при разных сопротивлениях R6 приведены в таблице. Нагрузку УМЗЧ составляют две соединенные последовательно динамические головки сопротивлением по 8 Ом. Головки следует правильно сфазировать. Если у выводов головок есть обозначения (“+” и “-“), то”-” одной головки соединяют с”+” другой, а оставшимися выводами акустическую систему подключают к выходу УЗЧ.

Мостовой усилитель позволяет вдвое увеличить выходную мощность по сравнению с УМЗЧ на одной ИМС. Кроме того, по сравнению со стандартной схемой включения здесь увеличен коэффициент усиления [1], а отсутствие на выходе УМЗЧ разделительного конденсатора позволяет получить линейную АЧХ в области нижних частот, а также более низкий уровень шумов и искажений за счет тщательной балансировки усилителя по постоянному и переменному токам.

Если на выходе источника сигнала имеется постоянная составляющая, на входе УЗЧ необходимо включить разделительный конденсатор емкостью 0,33… 1,0 мкФ. Проверка УМЗЧ проводилась в условиях сильных помех и наводок и показала, что усилителю необходимо увеличение “земляной” поверхности: соединение общего провода с крупными электропроводными массами, корпусами измерительных приборов, защитным заземлением и т.п. Рабочий диапазон усилителя по питанию составил 4,35…12 В.

О большом разбросе параметров доступных мне (из магазина радиодеталей) микросхем LM386N-1 говорит хотя бы тот факт, что при балансировке по постоянному току резистором R5 точка баланса получилась вблизи одного из крайних выводов потенциометра, а регулировка баланса по усилению с помощью R6 приводила в одном крайнем положении движка к возникновению генерации, в другом — к увеличению усиления УЗЧ с повышением уровня помех и искажений.

Так что есть смысл установить под корпуса ИМС панельки и подобрать микросхемы с наиболее близкими параметрами. Баланс по переменному току, конечно же, лучше оценивать визуально на экране осциллографа по минимальным искажениям выходного сигнала. Также осуществляется подбор сопротивления R2. Для настройки вместо него временно включается цепь из последовательно соединенных постоянного резистора сопротивлением 100 кОм и переменного сопротивлением 1,0…2,2 МОм, включенного реостатом (один из крайних выводов соединен с движком).

Устанавливаем движок резистора в положение максимального сопротивления, в разрыв цепи между диодом VD1 и резистором R3 включаем миллиамперметр с пределом 10…30 мА и включаем питание УМЗЧ. На выход усилителя параллельно головке ВА1 (или эквиваленту — резистору сопротивлением 16 Ом мощностью 2 Вт) подключаем вход осциллографа, а на вход УМЗЧ — источник синусоидального сигнала частотой 1 кГц.

Медленно уменьшаем сопротивление реостата и по стрелке миллиамперметра следим за появлением тока коллектора. Увеличивая этот ток до нескольких (2…5) миллиампер, наблюдаем уменьшение искажений синусоиды на экране осциллографа и добиваемся ее симметричного ограничения при увеличении амплитуды входного сигнала. Когда форма сигнала станет максимально неискаженной, выключаем питание УМЗЧ, выпаиваем временную цепочку резисторов, измеряем их общее сопротивление и на место R2 устанавливаем постоянный резистор найденного сопротивления.

Выходная мощность усилителя зависит от напряжения питания: чем оно больше, тем выше выходная мощность. При напряжении питания 12В можно получить выходную мощность не менее 1 Вт. Для обеспечения двухканального (стерео) звуковоспроизведения необходимы два таких усилителя. Более низкоомные динамические головки применять не стоит, поскольку усилитель, несмотря на увеличение выходной мощности, будет работать с ограничениями на сильных сигналах (возрастут искажения).



СХЕМА LM386

   Этот усилитель очень легко сделать, к тому же он очень компактный, работает только с одним источником питания небольшого напряжения, значение которого может быть между 4 и 12 вольт. Схема основана на использовании микросхемы типа LM386 — операционного усилителя, способного в одиночку выдать мощность несколько сотен милливатт в нагрузку 8 ом, потребляя при этом лишь несколько мА в состоянии покоя.

Параметры микросхемы

   Схема идеально подходит для небольших портативных аккумуляторных УМЗЧ.

Схема усилителя на LM386 — 1


Схема усилителя на LM386 — 2


Схема усилителя на LM386 — 3


Блок-схема LM386


Цоколёвка LM386

   LM386 — это операционный усилитель, предназначеный для использования в низковольтных устройствах. Усиление примерно 20 и в зависимости от внешнего резистора и конденсатора между контактами 1 и 8 можно получить любое значение от 20 до 200. Входы с привязкой к заземлению, а выходной -автоматически подстраивается к половине напряжения питания. Ток покоя всего 5 мА при работе от 6 вольт питания, что делает LM386 идеальным решением для работы от аккумулятора или батарейки.


   Очень многие электронные проекты требуют использования именно таких небольших аудиоусилителей. Это может быть радиоприёмник, цифровой диктофон или домофон. На предельном питании 12В, усилитель может развивать до 2 Ватт мощности.

   Для более высокой мощности необходимо просто использовать более высокое напряжение питания и снизить сопротивление динамиков. В течение многих лет построения электронных схем, в которых были нужны небольшие аудио усилители, мы обращали внимание в первую очередь на LM386, так как они маленькие, дешевые и очень просты в использовании.


Понравилась схема — лайкни!

ПРИНЦИПИАЛЬНЫЕ СХЕМЫ УНЧ

Смотреть ещё схемы усилителей

       УСИЛИТЕЛИ НА ЛАМПАХ          УСИЛИТЕЛИ НА ТРАНЗИСТОРАХ



УСИЛИТЕЛИ НА МИКРОСХЕМАХ          СТАТЬИ ОБ УСИЛИТЕЛЯХ



10PCS Новый LM386 LM386N 1 LM386N DIP8 подлинное место | |


На прилавках много запасов, при необходимости предоставьте нам модели или фотографии. На всю продукцию гарантия 3 месяца.
Доставка Aramex Пожалуйста, предоставьте копию удостоверения личности (сфотографируйте). Почтовые почтовые политики меняются в Российской Федерации, покупателю необходимо написать полное имя.
1. Пожалуйста, убедитесь, что ваш почтовый адрес правильный, мы поддерживаем доставку ePacket (США), China Post Standard Express, Гонконг, DHL, EMS и DHL Global Mail и многое другое.(Стандартная доставка быстрее, чем почта) Доставка ePacket, Гонконг, DHL Global Mail: около 10-30 дней (в отдельных странах или даже дольше)
2. Мы отправим товар в течение 1-3 дней после подтверждения вашей оплаты на Aliexpress , Если вы покупаете больше, у нас больше сделок
В некоторых европейских странах По DHL Global Mail
По EMS: около 5-10 дней (в отдельных странах или даже дольше)
По DHL: около 3-7 дней (в отдельных странах или даже дольше)
Замена / Обмен / Возврат
(1) Мы принимаем обмен в течение 14 дней после получения неисправного элемента.И мы вернем вам деньги обратно. В то же время вам необходимо предоставить нам некоторые доказательства, такие как изображение, чтобы показать нам, что он неисправен.
(2) Если вы покупаете не тот товар, пожалуйста, немедленно свяжитесь с нами, и мы доставим еще один, если у нас есть. Но вам необходимо оплатить все расходы, включая первоначальную перевозку, сборы за обработку и возврат груза и т. Д.
(3) При возврате нежелательного товара взимается 15% -ная плата за возврат товара только в том случае, если товар совпадает с тем, который мы отправили. Покупатель должен оплатить стоимость доставки для отправки товаров обратно.
(4) Если возвращенный товар отличается от того, который мы вам отправили (например, уничтожен), вам необходимо заплатить за него. Адрес на посылке не наш, это адрес почтальона. Так что, пожалуйста, НЕ ПОСТАВЛЯЙТЕ НА ЭТО АДРЕС. Пожалуйста, свяжитесь с нами для обратного адреса
Обратная связь
Удовлетворение потребностей клиентов является для нас очень важно. Если вы довольны нашим сервисом, пожалуйста, оцените детали сделки Aliexpress с совершенной «5 звезд» и оставьте нам положительные отзывы об отзывах.Если вы не удовлетворены товары, которые вы заказали, пожалуйста, свяжитесь с нами перед отъездом отрицательной обратной связи, мы будем работать с вами, чтобы решить проблему. Спасибо!’

,

10PCS Новый LM386 LM386N 1 LM386N DIP8 подлинное место | |


На прилавках много запасов, при необходимости предоставьте нам модели или фотографии. На всю продукцию гарантия 3 месяца.
Доставка Aramex Пожалуйста, предоставьте копию удостоверения личности (сфотографируйте). Почтовые почтовые политики меняются в Российской Федерации, покупателю необходимо написать полное имя.
1. Пожалуйста, убедитесь, что ваш почтовый адрес правильный, мы поддерживаем доставку ePacket (США), China Post Standard Express, Гонконг, DHL, EMS и DHL Global Mail и многое другое.(Стандартная доставка быстрее, чем почта) Доставка ePacket, Гонконг, DHL Global Mail: около 10-30 дней (в отдельных странах или даже дольше)
2. Мы отправим товар в течение 1-3 дней после подтверждения вашей оплаты на Aliexpress , Если вы покупаете больше, у нас больше сделок
В некоторых европейских странах По DHL Global Mail
По EMS: около 5-10 дней (в отдельных странах или даже дольше)
По DHL: около 3-7 дней (в отдельных странах или даже дольше)
Замена / Обмен / Возврат
(1) Мы принимаем обмен в течение 14 дней после получения неисправного элемента.И мы вернем вам деньги обратно. В то же время вам необходимо предоставить нам некоторые доказательства, такие как изображение, чтобы показать нам, что он неисправен.
(2) Если вы покупаете не тот товар, пожалуйста, немедленно свяжитесь с нами, и мы доставим еще один, если у нас есть. Но вам необходимо оплатить все расходы, включая первоначальную перевозку, сборы за обработку и возврат груза и т. Д.
(3) При возврате нежелательного товара взимается 15% -ная плата за возврат товара только в том случае, если товар совпадает с тем, который мы отправили. Покупатель должен оплатить стоимость доставки для отправки товаров обратно.
(4) Если возвращенный товар отличается от того, который мы вам отправили (например, уничтожен), вам необходимо заплатить за него. Адрес на посылке не наш, это адрес почтальона. Так что, пожалуйста, НЕ ПОСТАВЛЯЙТЕ НА ЭТО АДРЕС. Пожалуйста, свяжитесь с нами для обратного адреса
Обратная связь
Удовлетворение потребностей клиентов является для нас очень важно. Если вы довольны нашим сервисом, пожалуйста, оцените детали сделки Aliexpress с совершенной «5 звезд» и оставьте нам положительные отзывы об отзывах.Если вы не удовлетворены товары, которые вы заказали, пожалуйста, свяжитесь с нами перед отъездом отрицательной обратной связи, мы будем работать с вами, чтобы решить проблему. Спасибо!’

,
Новый LM386 LM386N 1 операционный усилитель / аудио усилитель LM386N DIP 8 | |


На прилавках много запасов, при необходимости предоставьте нам модели или фотографии. На всю продукцию гарантия 3 месяца.
Доставка Aramex Пожалуйста, предоставьте копию удостоверения личности (сфотографируйте). Почтовые почтовые политики меняются в Российской Федерации, покупателю необходимо написать полное имя.
1. Пожалуйста, убедитесь, что ваш почтовый адрес правильный, мы поддерживаем доставку ePacket (США), China Post Standard Express, Гонконг, DHL, EMS и DHL Global Mail и многое другое.(Стандартная доставка быстрее, чем почта) Доставка ePacket, Гонконг, DHL Global Mail: около 10-30 дней (в отдельных странах или даже дольше)
2. Мы отправим товар в течение 1-3 дней после подтверждения вашей оплаты на Aliexpress , Если вы покупаете больше, у нас больше предложений
В некоторых европейских странах По DHL Global Mail
По EMS: около 5-10 дней (в отдельных странах или даже дольше)
По DHL: около 3-7 дней (в отдельных странах или даже дольше)
Замена / Обмен / Возврат
(1) Мы принимаем обмен в течение 14 дней после получения неисправного элемента.И мы вернем вам деньги обратно. В то же время вам необходимо предоставить нам некоторые доказательства, такие как изображение, чтобы показать нам, что он неисправен.
(2) Если вы покупаете не тот товар, пожалуйста, немедленно свяжитесь с нами, и мы доставим еще один, если у нас есть. Но вам необходимо оплатить все расходы, включая первоначальную перевозку, обработку и возврат груза и т. Д.
(3) При возврате нежелательного товара взимается сбор за возврат товара в размере 15%, только если товар совпадает с отправленным. Покупатель должен оплатить стоимость доставки для отправки товаров обратно.
(4) Если возвращенный товар отличается от того, который мы вам отправили (например, уничтожен), вам необходимо заплатить за него. Адрес на посылке не наш, это адрес почтальона. Поэтому, пожалуйста, НЕ ПОСТАВЛЯЙТЕ НА ЭТО АДРЕС. Пожалуйста, свяжитесь с нами для обратного адреса
Обратная связь
Удовлетворение потребностей клиентов является для нас очень важно. Если вы довольны нашим сервисом, пожалуйста, оцените детали сделки Aliexpress с совершенной «5 звезд» и оставьте нам положительные отзывы об отзывах.Если вы не удовлетворены товары, которые вы заказали, пожалуйста, свяжитесь с нами перед отъездом отрицательной обратной связи, мы будем работать с вами, чтобы решить проблему. Спасибо!

,
Новый LM386 LM386N 1 операционный усилитель / аудио усилитель LM386N DIP 8 | |


На прилавках много запасов, при необходимости предоставьте нам модели или фотографии. На всю продукцию гарантия 3 месяца.
Доставка Aramex Пожалуйста, предоставьте копию удостоверения личности (сфотографируйте). Почтовые почтовые политики меняются в Российской Федерации, покупателю необходимо написать полное имя.
1. Пожалуйста, убедитесь, что ваш почтовый адрес правильный, мы поддерживаем доставку ePacket (США), China Post Standard Express, Гонконг, DHL, EMS и DHL Global Mail и многое другое.(Стандартная доставка быстрее, чем почта) Доставка ePacket, Гонконг, DHL Global Mail: около 10-30 дней (в отдельных странах или даже дольше)
2. Мы отправим товар в течение 1-3 дней после подтверждения вашей оплаты на Aliexpress , Если вы покупаете больше, у нас больше предложений
В некоторых европейских странах По DHL Global Mail
По EMS: около 5-10 дней (в отдельных странах или даже дольше)
По DHL: около 3-7 дней (в отдельных странах или даже дольше)
Замена / Обмен / Возврат
(1) Мы принимаем обмен в течение 14 дней после получения неисправного элемента.И мы вернем вам деньги обратно. В то же время вам необходимо предоставить нам некоторые доказательства, такие как изображение, чтобы показать нам, что он неисправен.
(2) Если вы покупаете не тот товар, пожалуйста, немедленно свяжитесь с нами, и мы доставим еще один, если у нас есть. Но вам необходимо оплатить все расходы, включая первоначальную перевозку, обработку и возврат груза и т. Д.
(3) При возврате нежелательного товара взимается сбор за возврат товара в размере 15%, только если товар совпадает с отправленным. Покупатель должен оплатить стоимость доставки для отправки товаров обратно.
(4) Если возвращенный товар отличается от того, который мы вам отправили (например, уничтожен), вам необходимо заплатить за него. Адрес на посылке не наш, это адрес почтальона. Поэтому, пожалуйста, НЕ ПОСТАВЛЯЙТЕ НА ЭТО АДРЕС. Пожалуйста, свяжитесь с нами для обратного адреса
Обратная связь
Удовлетворение потребностей клиентов является для нас очень важно. Если вы довольны нашим сервисом, пожалуйста, оцените детали сделки Aliexpress с совершенной «5 звезд» и оставьте нам положительные отзывы об отзывах.Если вы не удовлетворены товары, которые вы заказали, пожалуйста, свяжитесь с нами перед отъездом отрицательной обратной связи, мы будем работать с вами, чтобы решить проблему. Спасибо!

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
