РадиоКот :: Осциллографическая приставка к ПК.

РадиоКот >Схемы >Цифровые устройства >Примочки к ПК >

Осциллографическая приставка к ПК.

Каждый радиолюбитель в своей деятельности сталкивается с вопросом измерений. Это может быть стрелочный или цифровой мультиметр. Проходит какое-то время и возникает необходимость более серьезных измерений и мультиметра становится недостаточно. Всё чаще посещают мысли приобретения более дорогих приборов, например, осциллографа. Но, имея компьютер, мы можем использовать компромиссное решение, а именно — собрать низкобюджетную осциллографическую приставку, которую можно рекомендовать даже студентам.
В данной статье мы рассматриваем практические аспекты сборки осциллографической приставки и использования соответствующего приложения. Для этого мы использовали бесплатно предоставляемые схему и программу LPTScope 1.2, с оригиналами которых можно ознакомиться по ссылке.

Основой приставки является широкораспространенный АЦП, выпускаемый фирмами Analog Devices (AD7820), National Semiconductor (ADC0820), Texas Instruments (TLC0820). Данные АЦП являются полными аналогами между собой, т.е. pin-to-pin, что легко выяснить по документации.

Для получения компактной приставки нами был приобретен АЦП AD7820LR в корпусе SOIC20 для поверхностного монтажа. Этот корпус довольно легко распаять остро заточенным паяльником. Также под этот корпус просто сделать печатную плату с шириной проводников 0,8 мм.
Ниже рисунок односторонней печатной платы (вид со стороны пайки; печатать в зеркале).

Конструктивно печатная плата впаивается между рядами выводов 25-контактного разъема (вилка или «папа»).

Для внешнего питания используется подходящий блок питания с выходным стабилизированным напряжением 5 вольт / 100 мА.

Теперь рассмотрим работу осциллографической приставки на практике. Первое, что пришло в голову, проанализировать сигналы c разных пультов дистанционного управления, принимаемых инфракрасным приемником типа TSOP1736. Для этого датчик подключили к приставке и с самой приставки взяли питание. А саму приставку подключили к компьютеру с помощью удлинительного шнура.

Ниже фото подключенного датчика.

В окне программы можно увидеть следующую картинку.

Всё довольно информативно. Мы наблюдаем бифазное кодирование («Манчестерский» код). С помощью указателя мыши мы можем измерить длительности импульсов (на картинке зеленые цифры 1,79 миллисекунд).
Максимальное разрешение, которое предоставляет программа и приставка, — 1,73 микросекунды на 1 экранный пиксель. Строго говоря, это совсем неплохо для моей практики работы с микроконтроллерами, где минимальная длительность сигнала (в огромной массе проектов) составляет 1 микросекунду.
К сведению: у меня в Setup BIOS в разделе Integrated Peripherals / Parallel Port Mode установлен режим SPP (Standard Parallel Port), т.е. выбрана работа в режиме стандартного параллельного порта.

Файлы:
Печатная плата в формате SL4.0
LPTScope 1.2.

Все вопросы — в Форум.


Как вам эта статья?

Заработало ли это устройство у вас?

USB Осциллограф Instrustar ISDS210B как приставка к ПК

Двух канальный осциллограф, с генератором сигналов и хорошими характеристиками.
Очень много скриншотов.

Для проведения экспериментов, мне понадобился осциллограф, тогда мне выдали Актаком АСК-2034 в университете, который в последующем я должен был вернуть. Эксперимент происходил на одном предприятии города, и раз осциллограф на мне я его каждый раз таскал с собой.

Недостатки осциллографа АСК-2034

Самый большой недостаток это габариты, если передвигаться в общественном транспорте не только с ним то это становится проблемой.
Второй недостаток, что бы сохранить измеренные показания в виде графиков, необходимо подключать к пк, иначе памяти для сохранения у него ограниченное число (толи 1 график, толи 2), и то память использовалась для наложения графиков.
Но и последний недостаток это софт после того как ты сохранил 1 график на ПК, софт больше не видел осциллограф, необходимо было отключить кабель и заново подключить, Если нужно сохранить серию экспериментов то это являлось проблемой.

После использования этого осциллографа, я понял что у меня он должен быть. Основным требованием тогда была цена, присматривался ко всяким конструкторам типа DSO138 и пр, а так же подобные в корпусе по типу DSO201. Потом уже стали появятся и другие требования к покупке. Посмотрел разнообразные приставки к ПК от Hantek и Instrustar, в этой ценовой категории именно они и распространены.при покупке использовал купон на 5$ в итоге цена была 99$

У этого продавца есть доставка СПРС-Экспресс от момента заказа до момента получения прошло ровно 13 дней

Фото распаковки

Основные характеристики 210B со страницы продавца:

Более подробные характеристики можно посмотреть на странице товара.

Комплектация:

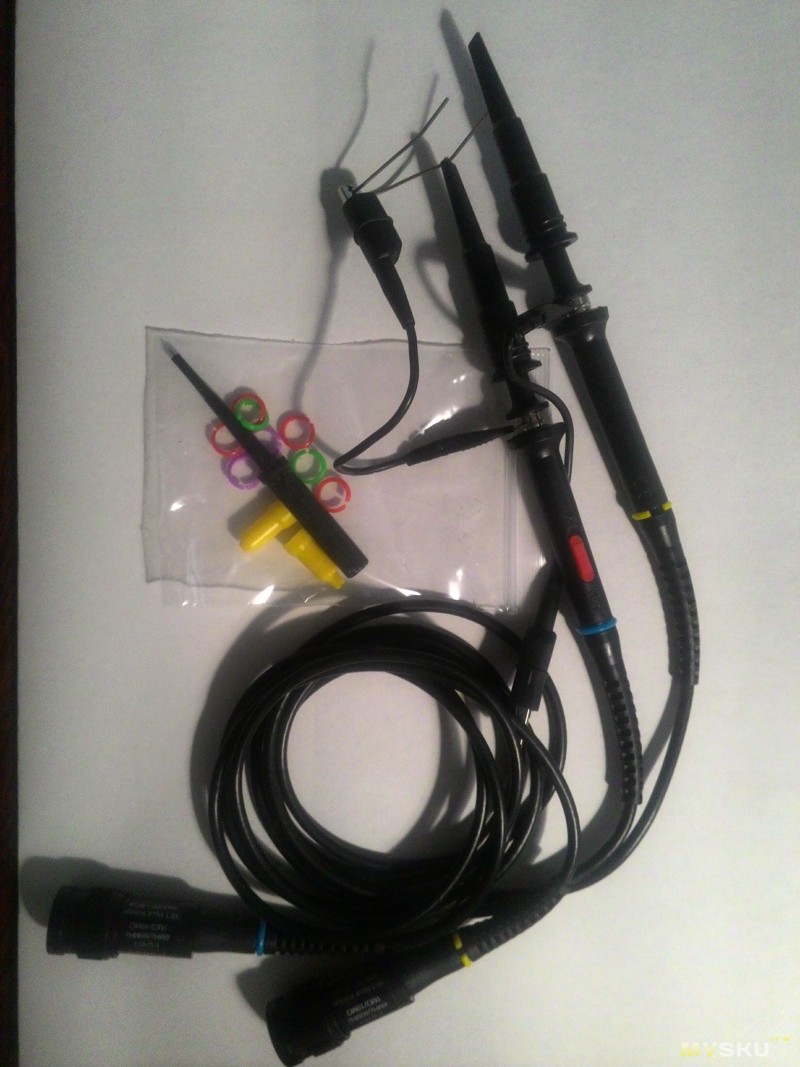

Два щупа с выбором множителя, в комплекте так же идут цветные кольца и пластиковая отвертка для регулировки шупов

Фото



Провод для генератора сигналов

Фото



Кабель для подключения к ПК, очень мягкий длинна 1,5 м в целом качественно сделан

Фото



Ну и сам девайс с двух сторон, с одной стороны разъемы под щупы, и под генератор, а ток же два вывода для пробы(прямоугольный сигнал)

С другой стороны индикатор питания, разъем под USB, и две настройки для генератора сигналов (Амплитуда и Смещение)

Программное обеспечение.
До того как пришел осциллограф, обзоров я на него не нашел, были только некоторые обсуждения на форумах. Я решил сразу скачать и установить ПО, сайт на китайском языке, но гугл траслейт в помощь, нашел страницу на которой можно скачать программу Multi VirAnalyzer есть на китайском и английском языке.Обновляется она довольно часто,вот прямая ссылка на последнею версию.
Появилась английская версия сайта, где можно скачать ПО

В комплекте так же был диск(немного не сбалансированый сильно гудел в приводе), но данные с него считать можно, там есть инструкции и программа так же в двух версиях на Английском и Китайских языках. На сайте само собой версия программы новее.

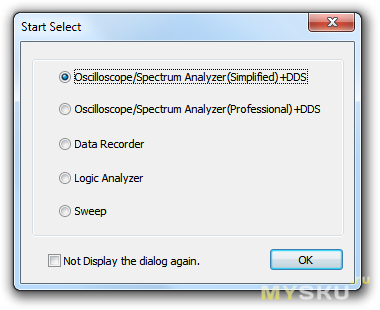

Подключаем осциллограф, запускаем программу и видим диалоговое окно.

Здесь можно выбрать версию программы Простая и Проф, забегая вперед скажу, что функции у них одинаковые, но разный интерфейс.
Запускаем простую версию

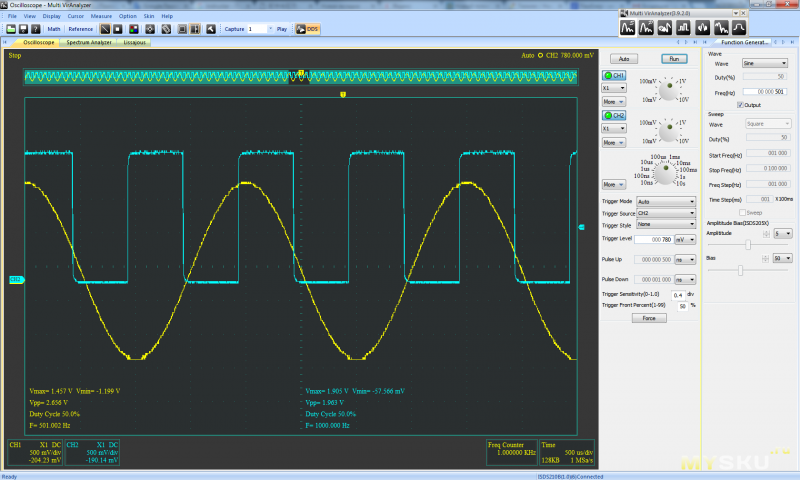

Что бы получить сигнал нужно нажать на кнопку с лампочкой Ch2 или Ch3, регулировки тут осуществляется ручками, мышкой можно менять только положение сигналов по вертикале. Если на верхней панеле нажать кнопку DDS, то откроется вкладка с настройкой генератора, можно выбрать разнообразные сигналы и менять частоту, амплитуда и сдвиг регулируется ручками, что значат числа 50 я так и не разобрался.
Так же можно выбрать отображение сигнала, дело в том, что с осциллографа мы получаем точки, а сама программа отображает их как графики. Выбрать можно из двух вариантов либо сплайны либо синусоида, разницу заметить почти не возможно, Знаю что при сжатии изображений синусоида это jpg а сплайны это jpg2000, и что у последней сжатие больше, но как это применить к осциллографу я не знаю.

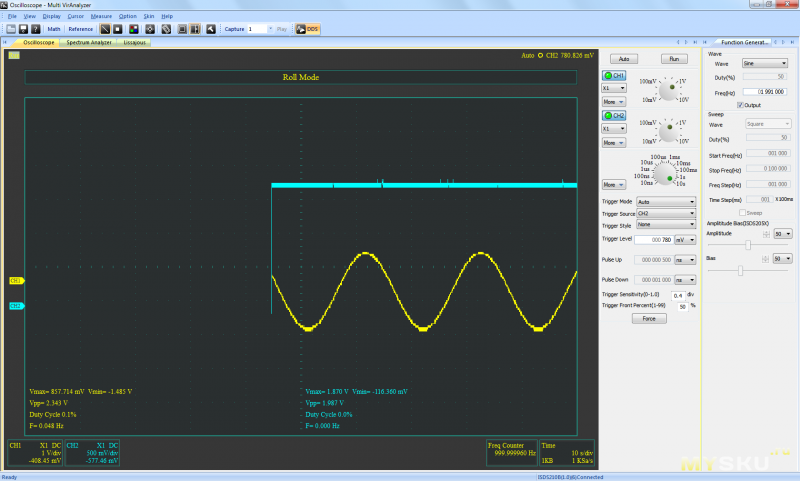

Есть еще так называемый Roll mode, сигнал при таком режиме отображается не в реальном времени, но зато можно записать изменение во времени, такой режим хорош например посмотреть изменения напряжения при нагрузке на электродвигатель.

Есть еще анализатор спектра, ничего сказать о нем не могу но выглядит это так

Так же сигнал можно получать либо в автоматическом режиме либо с использованием тригеров.

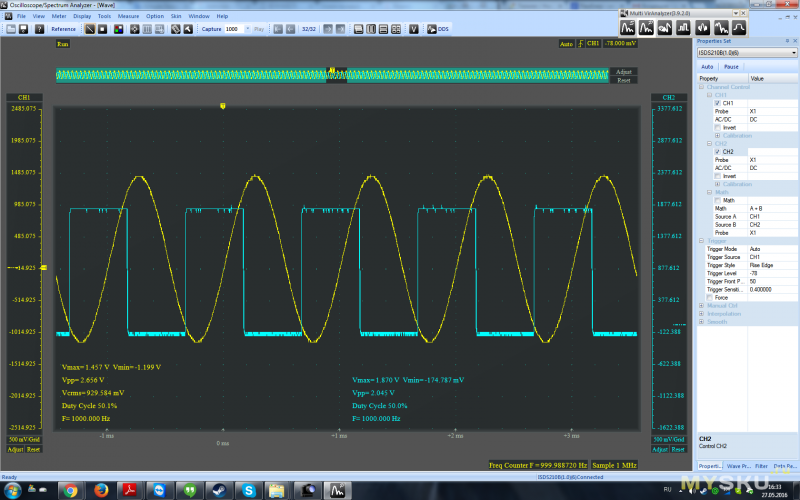

Еще пару скриншотов



Проф режим программы отличается прежде всего интерфейсом, в нем нет разнообразных ручек для регулировки, зато есть поля для ввода значений. Хоть и ручек нет, но зато управление мышкой намного удобней, если навести на боковые шкалы и покрутить колесиком, то меняется масштаб. что намного удобнее и интуитивно понятнее чем в Простом режиме.

Но вот например работа с генератором сигналов реализована в этом режиме не очень удобно из отдельного окна.


Но плюсом является то что можно что можно совместить несколько окон на одном экране.

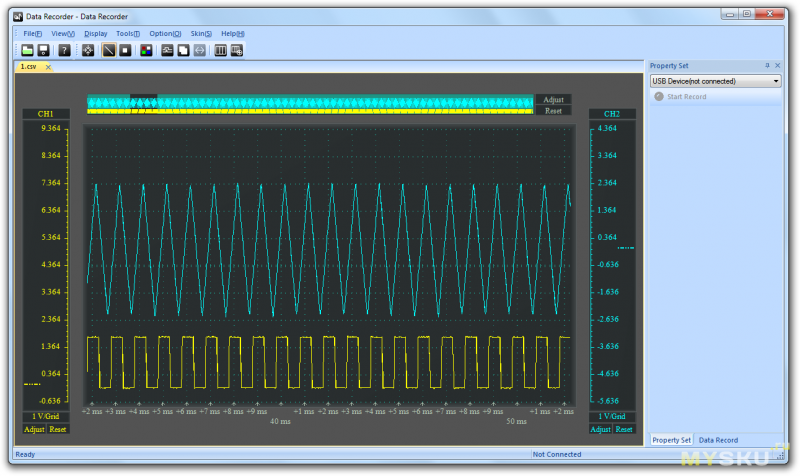

Таким образом, что то удобно в одном режиме программы, что то другое, и там и там можно сохранять графики в формате CSV, либо osc. Которые можно открыть либо в Exel(можно открыть только формат CSV), либо в режиме Data Recorder, хоть он не работает на этом осциллографе, но там можно изменять массштаб графиков можно их сохранить в графическом формате.

Переключение режимов рабаты программы можно осуществлять через тул бар


Но одновременно нельзя использовать осциллограф в Простом и Проф режиме, нужно один закрыть другой открыть.

В целом осциллограф мне понравился, на пределе возможностей может я его в ближайшее время использовать не буду, брал с запасом на будущее. Но на нашем рынке ничего подобного за такую цену и близко нет. То что этот осциллограф как приставка для меня не является проблемой, можно подключить к нетбуку или к планшету на Windows, даже в этом случае вес и габариты такого решения минимальные и помещаются в рюкзаке.

Фото с планшетом


P.S.Планшет на Windows перестала работать смена ориентации экрана, ручная смена возвращала, почему то, в это же положение, в общем я люблю майкрософт…

Четырёхканальная осциллографическая приставка к ПК.

РадиоКот >Схемы >Цифровые устройства >Измерительная техника >

Четырёхканальная осциллографическая приставка к ПК.

Поздравляю уважаемого Кота с днём рождения и в качестве подарка представляю на ваш суд свою конструкцию, программно-аппаратный комплекс четырёхканальный осциллограф со следующими характеристиками: максимальной частотой дискретизации 200 мГц (два канала), 100 мГц (четыре канала), и объёмом памяти записи 128 килобайт на канал. Связь с ПК осуществляется через SPP LPT порт или через USB (опционально, используя интерфейс лог. анализатора miniLA ( https://minila.sourceforge.net/index.php ), собранный на м/с FT2232C). Входные аттенюаторы позволяют получить один из четырёх возможных вариантов чувствительности, это — 0,05; 0,25; 1 и 5 вольт на деление. Горизонтальная развёртка более гибкая, позволяет иметь от 40 мСек до 25 нСек на деление, 16 вариантов и 2-4-8-ми кратная лупа. Входное сопротивление 1 мОм, ёмкость измерить нечем, думаю, что в районе 10 пФ. Полоса пропускания аналоговой части позволяет отличить импульс длительностью 25 нСек от такой же длительности синуса, то есть исследовать сигналы с частотой до 20 мГц. Длительность нарастания фронта (спада) импульса в аналоговом тракте составляет более 7 нСек, это обусловлено выбором дешёвого и доступного ОУ во входном усилителе. По этому наблюдать фронт/спад короче 10 нСек не приходится. Сигналы частотой выше 25 мГц можно лишь оценить, высокочастотный периодический сигнал, длительность которого не кратна 5 нСек, выглядит не симметрично, но существует такая замечательная штука как интерполяция sin(x)/x, которая позволяет из частокола на экране получить идеальный синус. Заметный завал АЧХ начинается при 30 мГц. Должен заявить, что настройка аналоговой части это не «два пальца об асфальт», а кропотливый поиск компромисса между паразитными выбросами ОУ и полосой пропускания. Но практика показала, что повторяемость от канала к каналу хорошая, если использовать подобранные по номиналу, одинаковые детали. Так же надо заметить, что только основные детали (ПЛИС, АЦП, ЦАП, ОУ, кв.генератор, реле, разъёмы) обошлись мне в сумму более 3,5 т.р., но думаю и это обстоятельство не остановит настоящего маньяка-любителя изготовления своими руками измерительных приборов.

Итак, пробежим по схеме. Аналоговая часть выполнена по ставшей классической схеме с разделением на НЧ / ВЧ, переменное / постоянное напряжение, что позволяет получить плоскую АЧХ и малые искажения сигнала во всём диапазоне полосы пропускания.

Входные аттенюаторы состоят из отдельных делителей на 5 и 20, включающихся при необходимости последовательно, что облегчает их настройку, и благотворно влияет на форму исследуемого сигнала. На схеме изображён только один канал из одинаковых четырёх. Реле К1 подключает делитель на 5, К2 отключает делитель на 20, реле К3 включает режим измерения постоянного напряжения. Реле К13 отключает вход АЦП второго канала от усилителя второго канала и подключает его к выходу усилителя первого канала. Реле К14 выполняет ту же функцию для третьего и четвёртого каналов. Такая коммутация необходима для объединения входов двух АЦП в режиме, когда они оцифровывают один сигнал, но первый тактирован по фронту, другой по спаду тактового импульса, что позволяет удвоить максимальную частоту дискретизации. Резистором R44 устанавливают коэффициент усиления DA1, так что бы меандр десяти-двадцати герц на дисплее выглядел без искривлений горизонтальных линий, кстати, делать это надо в режиме DC , так как при измерении сигнала частотой менее 40 Гц в режиме АС наблюдаются искажения формы сигнала, от которых мне избавиться не удалось. Поскольку предполагается иногда питать устройство от аккумуляторной батареи, то для экономии энергии в цепи питания реле включены ограничивающие их ток резисторы с «пусковыми» конденсаторами. По той же причине в схему введён узел мониторинга питающего напряжения на элементах DA9, VT13, цвет светодиода LED1 сменится с зелёного на красный, если напряжение упадёт ниже, чем 4,7 вольта. Свечение LED2 говорит о том, что прибор занят записью в ОЗУ. Синхронизация производится посредством цифрового компаратора, что несколько ухудшило потребительские качества, но сильно упростило схему.

Цифровая часть тоже требует настройки, резистором R6 и конденсаторами TR1 и С14 формируем задержку тактового сигнала каналов АЦП 1 и 3, необходимую для компенсации задержек вносимых элементами коммутации и инверсии «клока» каналов 2 и 4, а так же не симметричности тактового меандра. Триммером TR1 добиваемся гладкости изображения волн синусоидального сигнала при объединении каналов на самой быстрой развёртке. Тем самым «сводим луч» по оси времени. Тут надо сказать, что полностью синхронизировать фазы клока разных каналов АЦП так и не удалось из-за джитера появляющегося в этом режиме. Всё-таки для качественного включения нескольких АЦП в «интерлив» лучше было бы использовать ПЛИС с PLL на борту. Так же возможно потребуется «свести лучи» по оси напряжения, а это делается из программы. Резистор R7 и конденсатор С15 формируют задержку необходимую для того, чтобы момент защёлкивания данных в промежуточный регистр не приходился на момент не стабильности выходов АЦП. Возможно, потребуется уменьшить сопротивление R12 до установления на нём напряжения «уверенного» логического нуля в момент, когда не светит LED2. Это зависит от подтяжки к VCC со стороны порта ПК. Применение в модуле питания м/с МАХ1627 позволяет питать устройство напряжением в диапазоне от 5 до 9 вольт (при напряжении более 9 вольт на осциллограмме заметны помехи от работы ШИМ). Применение м/с LM2594 в инверторе напряжения обусловлено лишь наличием оной в загашнике. Устройство потребляет от источника питания до 3,5 Вт. Запитав его от батареи или от USB ноутбука работающего на батарее получаем гальванически развязанный от сети прибор.

Проект для ПЛИС разработан в среде MAX+plus II. Платы устройства разработаны в P-CAD 2001 и изготовлены по «утюжной» технологии. На плате аналоговой части разводка питания аналоговых микросхем, реле, а так же соединение затворов транзисторов с выходами сдвигового регистра выполнено монтажным проводом, поскольку развести это на двух слоях без ущерба помехоустойчивости не возможно.

Платы соединены между собой разъёмами ХР1-ХР5, напряжение смещения на каналы подаётся с разъёма ХР7 цифровой части. На принципиальной схеме цифровой части не изображены все блокировочные конденсаторы ёмкостью 0,1 мкФ, которые необходимо устанавливать возле каждого вывода Vcc питания микросхем. Разъём ХР6 предназначен для программирования ПЛИС, разъём ХР8 для подключения к LPT порту или USB адаптеру, ХР9 для источника питания. При работе, ПЛИС и АЦП заметно нагреваются, что бы избегать ухудшения временных характеристик этих микросхем после прогрева (особенно ПЛИС), на них необходимо установить радиатор. Необходимо экранировать аналоговые каналы, как между собой, так и между делителями внутри канала. При повторении конструкции в качестве ОЗУ можно использовать микросхемы кэш памяти процессоров Пентиум-II.

Теперь не много о программе со стороны ПК. Она написана на Delphi 7, далека от совершенства, но основную функцию отображения сигналов выполняет. Из всех «удобств» только курсорные измерения, запуск синхронизации по фронту или спаду одного из каналов, сохранение изображения в файл ВМР, возможность выбора длинны записи в ОЗУ 1 кбайт или 128 кбайт (на малой частоте дискретизации при 128 кбайтной длине время записи достигает 3 минут). А так же временная лупа, возможность выбора длинны просматриваемой на экране страницы памяти 1 кбайт или 8 кбайт, возможность выбрать количество просматриваемых каналов. Возможность настройки цвета изображения осциллограммы по своему вкусу.

Присутствует анализатор спектра, правда динамический диапазон у него слабоват, гармоники амплитудой меньше -50 Дб не видны.

Есть так же, возможность включить интерполяцию sin(x)/x (по умолчанию интерполяция — линейная), но использовать её лучше при частотах исследуемого сигнала более 10 мГц (то есть при количестве отсчетов на период менее 15ти -10ти), иначе эта функция вносит только искажения. Так же она старательно пытается сделать из прямоугольного сигнала синусоидальный, а получается это у неё не всегда корректно. От длинны страницы, количества используемых каналов, мощности процессора ПК, частоты дискретизации зависит время записи, передачи и прорисовки изображения, и как следствие максимальная частота обновления экрана при автоматическом запуске. Так что при больших значениях килобайт, микросекунд просмотр в «реальном» времени не возможен.

Максимальная частота обновления осциллограммы при длине записи 1 кб и использовании USB интерфейса — 5 fps, максимальная частота обновления при работе через LPT зависит от числа индицируемых каналов и составляет 1 — 3 fps. Для нормальной работы программы подойдёт компьютер с процессором Пентиум-1 и дисплеем с размером 800 на 600 пикселей, система Win98 — Win XP, на Висте не тестировалась.

Файлы:
Печатные платы в формате P-CAD 2001.
Проет для MAX+plus II.
Софт для ПК.
Исходники софта для ПК.

Вопросы, как обычно, складываем тут.


Как вам эта статья?

Заработало ли это устройство у вас?

Осциллографическая приставка к ПК CAVR.ru

Рассказать в:
Осциллографическая приставка к ПК
Каждый радиолюбитель в своей деятельности сталкивается с вопросом измерений. Это может быть стрелочный или цифровой мультиметр. Проходит какое-то время и возникает необходимость более серьезных измерений и мультиметра становится недостаточно. Всё чаще посещают мысли приобретения более дорогих приборов, например, осциллографа. Но, имея компьютер, мы можем использовать компромиссное решение, а именно — собрать низкобюджетную осциллографическую приставку, которую можно рекомендовать даже студентам.
В данной статье мы рассматриваем практические аспекты сборки осциллографической приставки и использования соответствующего приложения. Для этого мы использовали бесплатно предоставляемые схему и программуlptscope 1.2

Основой приставки является широкораспространенный АЦП, выпускаемый фирмами analog devices (ad7820), national semiconductor (adc0820), texas instruments (tlc0820). Данные АЦП являются полными аналогами между собой, т.е. pin-to-pin, что легко выяснить по документации.
Для получения компактной приставки нами был приобретен АЦП ad7820lr в корпусе soic20 для поверхностного монтажа. Этот корпус довольно легко распаять остро заточенным паяльником. Также под этот корпус просто сделать печатную плату с шириной проводников 0,8 мм.
Ниже рисунок односторонней печатной платы (вид со стороны пайки; печатать в зеркале).

Конструктивно печатная плата впаивается между рядами выводов 25-контактного разъема (вилка или «папа»).


Для внешнего питания используется подходящий блок питания с выходным стабилизированным напряжением 5 вольт / 100 мА.

Теперь рассмотрим работу осциллографической приставки на практике. Первое, что пришло в голову, проанализировать сигналы c разных пультов дистанционного управления, принимаемых инфракрасным приемником типа tsop1736. Для этого датчик подключили к приставке и с самой приставки взяли питание. А саму приставку подключили к компьютеру с помощью удлинительного шнура.
Ниже фото подключенного датчика.

В окне программы можно увидеть следующую картинку.

Всё довольно информативно. Мы наблюдаем бифазное кодирование («Манчестерский» код). С помощью указателя мыши мы можем измерить длительности импульсов (на картинке зеленые цифры 1,79миллисекунд).
Максимальное разрешение, которое предоставляет программа и приставка, — 1,73микросекунды на 1 экранный пиксель. Строго говоря, это совсем неплохо для моей практики работы с микроконтроллерами, где минимальная длительность сигнала (в огромной массе проектов) составляет 1 микросекунду.
К сведению: у меня в setup bios в разделе integrated peripherals / parallel port mode установлен режим spp (standard parallel port), т.е. выбрана работа в режиме стандартного параллельного порта. АРХИВ:Скачать


Раздел: [Измерительная техника]
Сохрани статью в:
Оставь свой комментарий или вопрос:

Выбираем бюджетный карманный осциллограф / Инструменты / iXBT Live

Приветствую!

Добавляю небольшую статью на тему выбора домашнего компактного осциллографа начального уровня для работы и хобби.

Почему речь пойдет про карманные и и компактные — потому что это самые бюджетные варианты. Настольные осциллографы можно посмотреть по ссылке ниже. Это, как правило, достаточно дорогие модели ($200-400 и дороже) на 4 канала со множеством функций. А вот компактные модели на 1 канал для простых измерений и оценки формы сигнала можно приобрести буквально за $20…$40. И будут приличные модели, достаточные для большинства измерений.Основные технические характеристики карманных осциллографов — это рабочая полоса, которая измеряется в МГц, а также частота дискретизации, которая напрямую влияет на качество измерений. Не менее важная характеристика — это размер дисплея и емкость батареи, обеспечивающие комфортную работу в автономном режиме.

В статье постараюсь описать осциллографы, которые лично были в руках и дать небольшие плюсы и минусы данных моделей.

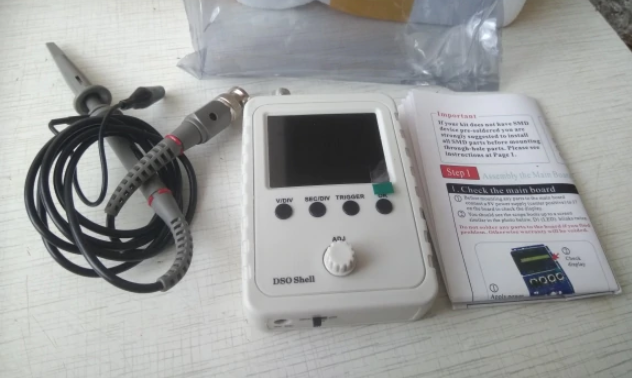

Начальный вариант, через который прошли многие радиолюбители — это осциллограф на базе микроконтроллера ATmega, на Али есть множество вариантов, в том числе для самостоятельной сборки, например, DSO138. Его развитие на базе микроконтроллера STM32 называется DSO150.

ОСЦИЛЛОГРАФ DSO 150 В КОМПЛЕКТЕ С ЩУПОМ P6020 ЗА $21

DSO150 — это неплохой осциллограф для радиолюбителя начального уровня. Сам осциллограф имеет полосу около 200кГц. Построен на базе STM32, АЦП до 1М семплов. Хороший вариант для проверки простых блоков питания (ШИМ) и аудиотрактов. Цена $17 за комплект с корпусом и щупом Р6100. Подойдет для начинающих, например, для исследования звуковых сигналов (настройке усилителя и т.п.). Из минусов отмечу невозможность сохранить картинку осциллограммы, а также небольшую полосу пропускания.

Технические характеристики:
• Максимальная частота выборки в режиме реального времени: 1 Мвыб/с
• Аналоговая полоса пропускания: 0 — 200 кГц
• Диапазон чувствительности: 5 – 20 мВ/дел
• Максимальное входное напряжение: 50 В макс. (1 зонд)
• Полное входное сопротивление: 1M ом/20пФ
• Точность: 12 бит
• Длина записи: 1024 точек
• Режимы связи: постоянный ток / переменный ток/ заземление
• Временной диапазон развёртки: 500с/дел– 10 мкc/дел
• Режимы ожидания: автоматический, нормальный и одиночный
• Положение запуска: в центре буфера
• Напряжение источника питания: 9 В (8 – 10 В) постоянного тока
• Потребление тока: ~ 120 мА @ 9 В
• Размер основной платы: 94 x 65 мм
• Размер аналоговой платы: 65 x 47 мм
• Размер экрана: 52 x 40 мм
• Размер упаковки: 14,5 x 10 x 3,7 см
• Вес упаковки: 179 граммов



 Но хобби быстро прошло, перешел к серьезным моделям.

В начале 2018 года попался один из популярных вариантов осциллографов начального уровня — простой, но неплохой осциллографический пробник — DSO188.

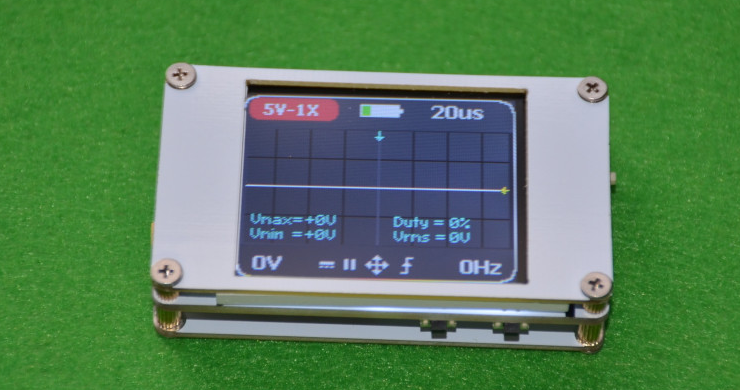

Осциллограф DSO188 — простой «показометр» с одним каналом, без памяти, но с цветным дисплеем, аккумулятором 300mAh и очень маленький по размерам. Его плюс именно в компактности и портативности, а полосы частот хватит для большинства приложений (например, настройка звукотехники).
При небольшой стоимости ($30) он отображает сигналы с частотой 1МГц ( семплирование 5MSA/s). Для работы используются MMCX щупы, но в комплекте есть адаптер MMCX-BNC. Установлен отдельный АЦП на 5MSPS, полоса до 1МГц, корпус сборный из панелей, что очень даже неплохо выглядит. В плюсах отмечу компактные размеры и приличную полосу, по сравнению с DSO150 (1МГц), а также компактные размеры. Очень удобно использовать вместе с обычным тестером. Легко помещается в карман. Из минусов — корпус имеет открытую конструкцию, не защищенную от внешних воздействий (нужно дорабатывать), а также отсутствие возможности перенести на компьютер сохраненные снимки. Наличие коннектора MMCX это удобно, но для полноценной работы потребуется адаптер на BNC или специальные щупы. За свои деньги это очень хороший вариант начального уровня.

Specifications:
1:Analog band width: 1MHz
2:Maximum real time sampling rate: 5MS/s
3:Vertical sensitivity: 50 mV/div ~ 200 V/div
4:Horizontal time base range: 100mS/div ~ 2uS/div
5:Maximum input voltage: 40 V (1X probe), 800 V (10X probe)
6:Storage depth: 40KB
7:Input resistance: 1M
8:ADC precision: 12bits
9:Coupling mode: AC/DC
10:Trigger mode: Auto
11:Trigger edge: Ascending/descending edge
12:External trigger voltage 0 – 40 V
13:Display: TFT color display
14:Power supply: 250 mAh lithium battery
15:Size: 57 x 34 x 11 mm
16:Weight: 40 grams

Если одного мегагерца мало, можно посмотреть в сторону карманных осциллографов в корпусе с BNC коннектором.

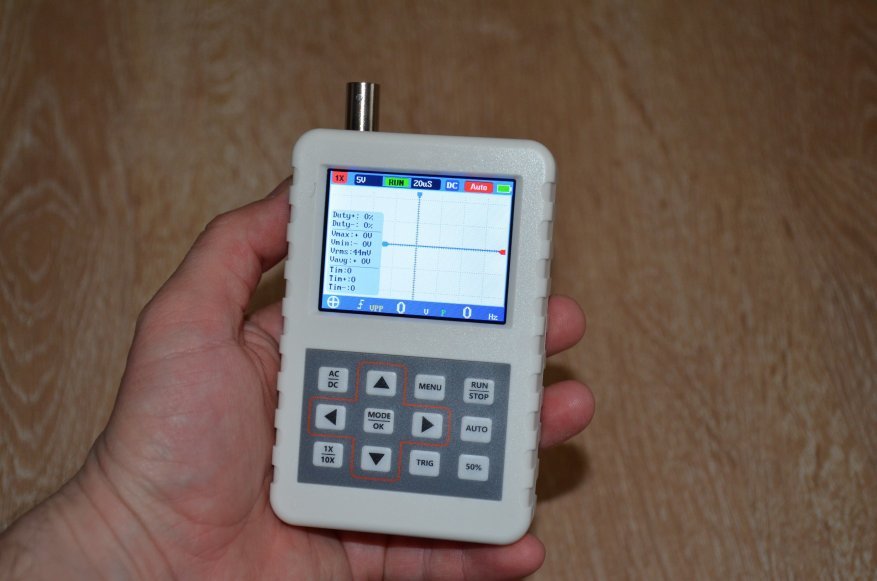

 КАРМАННЫЙ ОСЦИЛЛОГРАФ DSO FNISKI PRO

 АНАЛОГИЧНАЯ МОДЕЛЬ  DSO FNISKI PRO С ЩУПОМ P6100

Это очень хороший вариант за свои деньги. Полоса 5МГц (синус). Есть возможность сохранения графиков.  Цена с купоном продавца $38.

Характеристики:
1:Analog band width: 5MHz
2:Maximum real time sampling rate: 20MS/s
3:Vertical sensitivity: 50 mV/div ~ 200 V/div
4:Horizontal time base range: 50S/div ~ 250nS/div
5:Maximum input voltage: 40 V (1X probe), 800 V (10X probe)
6:Storage depth: 40KB
7:Input resistance: 1M
8:ADC precision: 8bits
9:Coupling mode: AC/DC
10:Trigger mode: Single, Normal, Automatic
11:Trigger edge: Ascending/descending edge
12:External trigger voltage 0 – 40 V
13:Display: 2.4 inch @ 320 * 240
14:Power supply: 1200 mAh lithium battery



Есть вариант с BNC-крокодилами.

Есть вариант с щупом 10х щуп P6010 (с полосой до 10МГц).

 Я бы взял первый вариант (с крокодилами) и докупил бы щупы отдельно. Ссылка на щупы есть ниже.

По результатам использования отмечу удобный корпус,  большой дисплей. Тестовый сигнал на 5МГц (синус) показывает без особых проблем, другие периодические и апериодические сигналы нормально показывает до 1 МГц.

Если полоса выше 1МГЦ не критична, и не требуется работать с большими напряжениями, то DSO FNIRSI PRO c BNC коннектором — хороший выбор. Он использует стандартные щупы и может применяться как быстрый карманный осциллографический пробник — потыкать и посмотреть, жив ли обмен, микросхема и т.п. А потом топать за большим осциллографом либо нести пациента на стол и вскрывать.

 А вот если требуется полоса чуть больше — обратите внимание на недорогой осциллографический пробник DSO168

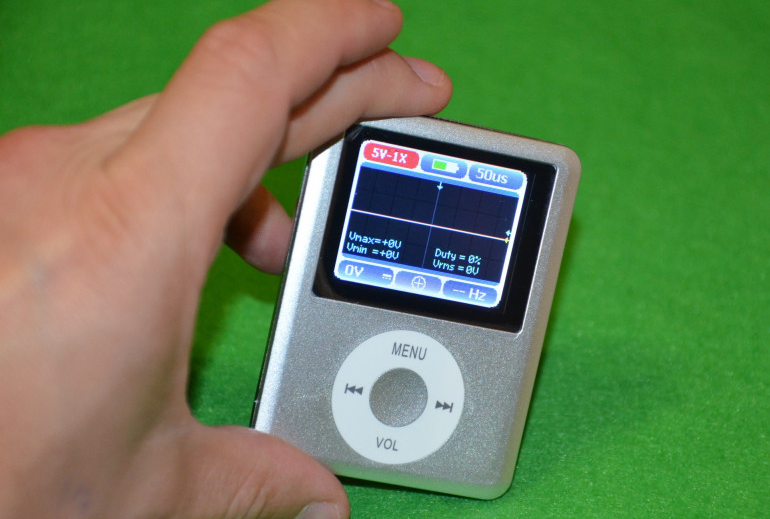

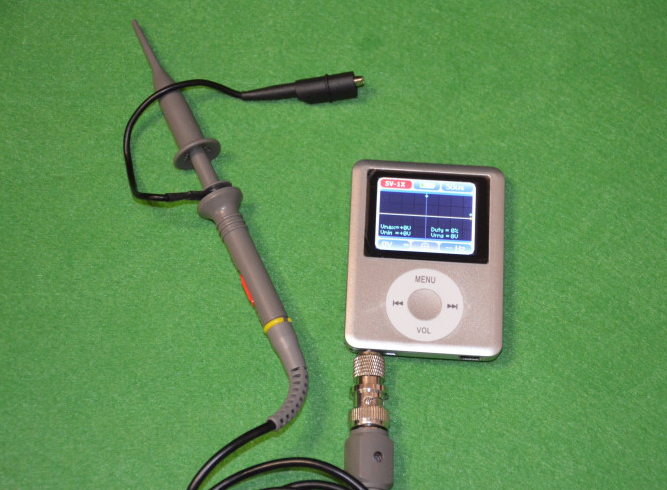

Осциллограф DSO168 имеет необычный дизайн, смахивающий на популярные МР3 плееры. Это одновременно и плюс (металлический стильный корпус), и минус устройства. Не самый удачный выбор разъема — MiniUSB для зарядки аккумулятора. А также отмечу подключение через джек 3.5 мм — самый главный минус данной модели.

Технические характеристики:
• Максимальная частота выборки в режиме реального времени: 50 Мвыб/с
• Аналоговая полоса пропускания: 0 — 20 МГц
• Диапазон чувствительности: 50 – 200 мВ/дел
• Максимальное входное напряжение: 40 В макс. (1 зонд)
• Полное входное сопротивление: 1Mом/20пФ
• Точность: 12 бит
• Длина записи: 1024 точек
• Режимы связи: постоянный ток / переменный ток
• Временной диапазон развёртки: 100с/дел– 100нс/дел
• Режимы ожидания: автоматический, нормальный и одиночный
• Положение запуска: в центре буфера
• Напряжение источника питания: 3.7В аккумулятор

DSO168 — интересный прибор за свою стоимость.
Гораздо лучше огромного количества подобных DSО138, которые строятся на базе микроконтроллеров со встроенным АЦП (200kHz).
В данной модели DSO168 установлен отдельный АЦП AD9283, который обеспечивает уверенный анализ сигналов до 1МГц.
До 8 МГц можно использовать данный прибор, но как «отображалку» сигналов, без каких либо серьезных измерений.
А вот до 1МГц — без проблем.

 В комплекте идет стандартный щуп Р6100 BNC, а также адаптер с джека 3.5мм на BNC.

На борту отдельный АЦП от AD с частотой семплирования до 100 MSPS, аналоговая полоса до 20МГц, один канал.

Осциллограф DSO168 имеет полосу 20МГЦ (при частоте семплирования 60MSA/s), не самый удачный, но более-менее аккуратный корпус аля iPod, встроенный аккумулятор 800 мАч (может питаться от USB). Сходство с плеером добавляют щупы через джек 3,5 мм (есть адаптер BNC-3.5mm). Памяти для сохранения осциллограмм — нет.

Далее предлагаю посмотреть еще одну недорогую модель осциллографа DSO338 с полосой 30МГц.

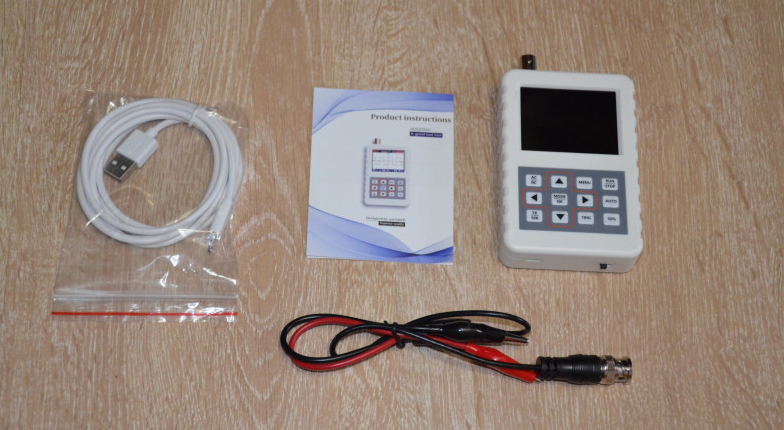

КОМПАКТНЫЙ ОСЦИЛЛОГРАФ DSO 338 FNISKI 30MHZ

Это карманный аккумуляторный осциллограф на один канал с частотой семплирования аж 200Msps. Характеристики неплохие, многим такой модели хватает за глаза. В наличии один канал, дисплей имеет хорошие углы обзора, время работы до 8 часов с одного заряда непрерывно. Цена на распродаже с купоном $61.

Технические характеристики:
1:Analog band width: 30MHz
2:Maximum real time sampling rate: 200MS/s
3:Vertical sensitivity: 50 mV/div ~ 200 V/div
4:Horizontal time base range: 100mS/div ~ 125nS/div
5:Maximum input voltage: 40 V (1X probe), 800 V (10X probe)
6:Storage depth: 128KB
7:Input resistance: 1M
8:ADC precision: 8bits
9:Coupling mode: AC/DC
10:Trigger mode: Single, Normal, Automatic
11:Trigger edge: Ascending/descending edge
12:External trigger voltage 0 – 40 V
13:Display: 2.4 inch — IPS — 320*240
14:Power supply: 3000 mAh lithium battery
15:Size: 90 x 70 x 28 mm
16:Weight: 200g

 Для измерений используется стандартный щуп P6100 BNC.

 Осциллограф достаточно хорошо себя показывает на частотах более 20 МГц.

 Но, учитывая его стоимость, можно посмотреть и другие варианты.

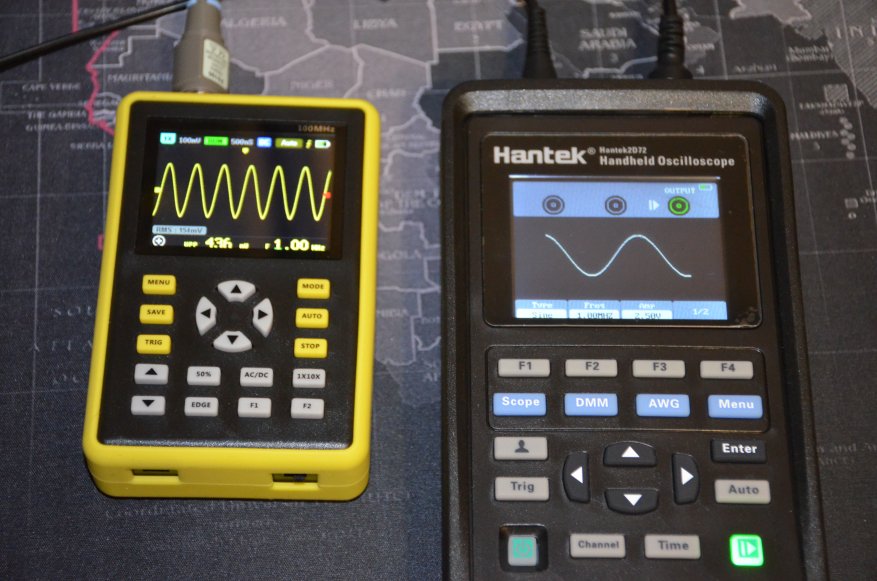

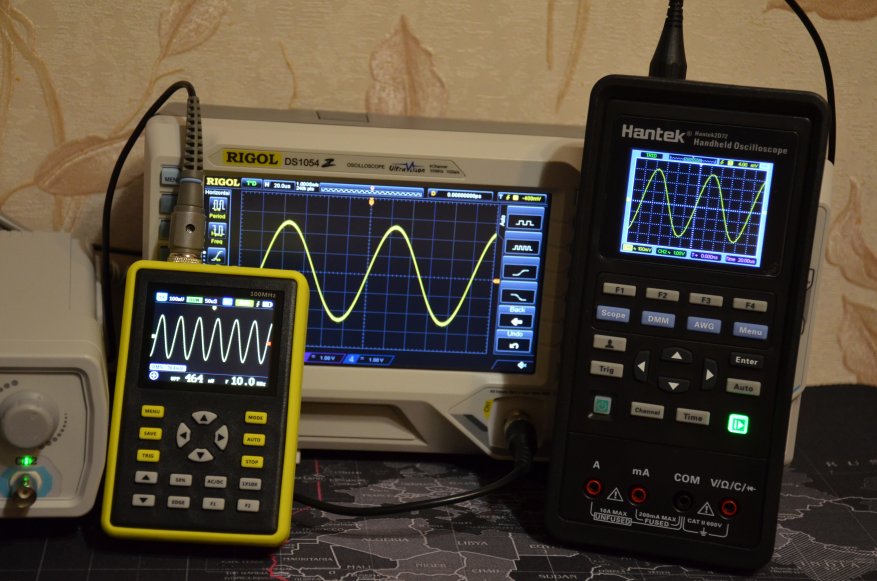

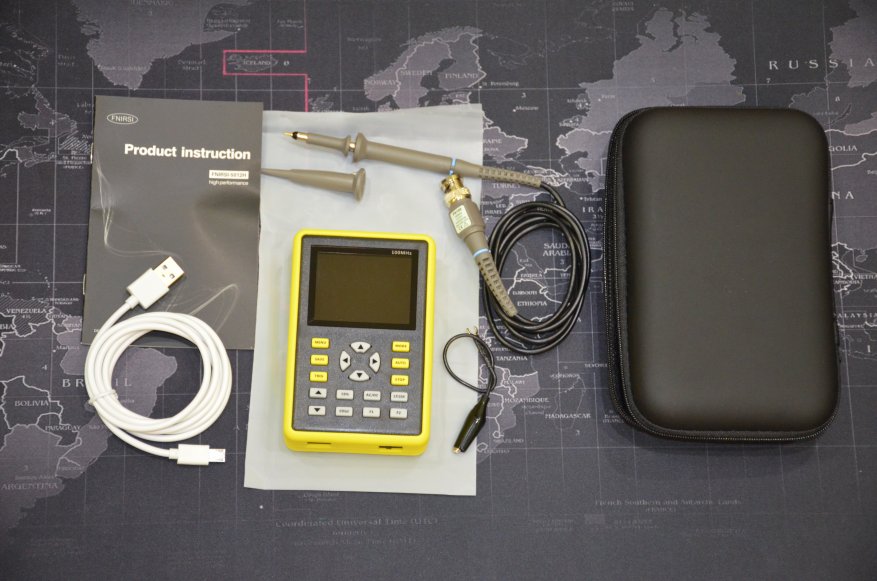

 МОЩНЫЙ ОСЦИЛЛОГРАФ FNIRSI-5012H 100МГЦ

 Новая модель и один из лучших за свои деньги. Это одноканальный 100-МГцовый осциллограф с памятью. Частота семплирования достигает 500 Msps.  Цена на распродаже c учетом купона продавца $76.

Осциллограф является одним из самых «мощных» и «навороченных» в своем ценовом диапазоне. Имеется 1 канал BNC, но осциллограф может отображать синусоидальный сигнал до 100МГц. Другие периодические и апериодические сигналы нормально смотрятся до 70-80 МГц.

 В комплекте с осциллографом есть неплохой щуп Р6100 с делителем 10х и полосой до 100МГц, а также кейс для хранения и переноски.

Осциллограф справляется с сигналами не хуже, чем старший собрат Rigol.

 Отмечу отсутствие связи с компьютером (отчасти это не минус, так как нет необходимости осуществлять гальваническую развязку), а также наличие всего одного канала для измерения.

DSO Fniski 100MHz — это хороший выбор, особенно если нет подходящего прибора и остро стоит вопрос стоимости. Если есть возможность добавить — лучше добавить и взять что-то на два канала и с возможностью сохранения результатов.

ПЕРЕНОСНОЙ ОСЦИЛЛОГРАФ HANTEK 2C42 40МГЦ

Хит 2019 года — портативный осциллограф с частотой 40 МГц (есть модель 2C72 до 70МГЦ) на два канала и с генератором частоты. Встроенный мультиметр. Поставляется с сумкой для переноски.  Цена от $99 на распродаже.

В комплекте есть все необходимое + кейс для переноски. Частота оцифровки до 250MSa/s — это самый лучший результат для портативных осциллографов. Существуют версии 2С42/2С72 без встроенного генератора, но они не так интересны с точки зрения цены и функционала.

 Осциллограф чуть дороже предыдущих, но модель 2Dx2 оснащена генератором частоты. На фото ниже показана генерация синусоидального сигнала частотой 1 МГц.

 В остальном, Hantek не хуже своих старших собратьев. Отмечу наличие встроенного мультиметра, что делает данную модель устройством 3-в-1.

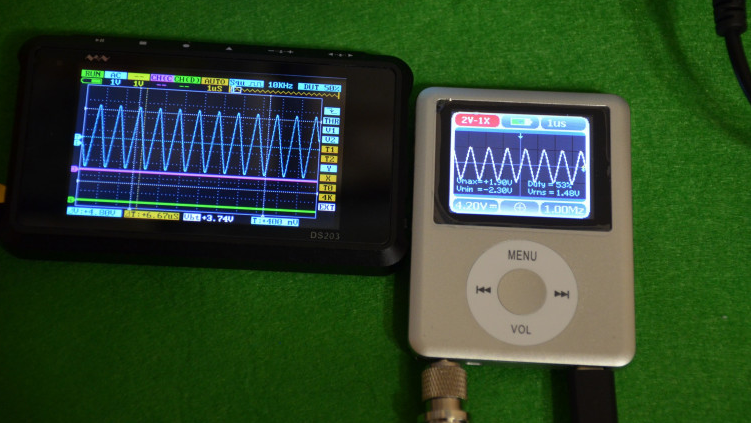

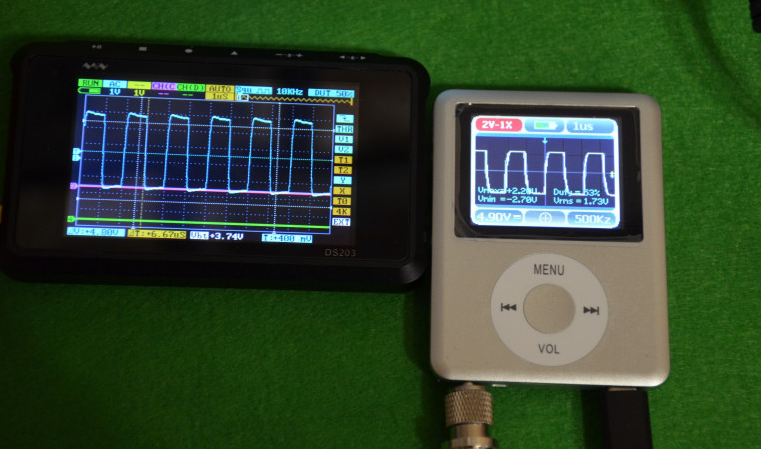

В статье отмечу еще один популярный вариант карманного осциллографа — DSO203 Handheld ARM Nano Mini Digital Oscilloscope.

Это отличный комбайн со встроенным функциональным генератором сигналов, 4 каналами (2 аналоговых + 2 цифровых), и частотой семплирования 72MHz. Единственно, он самый дорогой из представленных.

 На сегодняшний день существует отработанная прошивка Wildcat, которая значительно повышает функционал данного DSO203.

Осциллограф практически неубиваемый, имеет металлический корпус, два аналоговых входа, два цифровых входа, встроенный генератор частот. Коннекторы MMCX.

 На фото ниже представлен пример работы генератора частоты. В минусы запишу стоимость, мягко говоря нишевый осциллограф. Можно чуть чуть докинуть и взять Rigol или что-то подобное.

Осциллографы, которые  у меня есть закончились, но я отмечу еще пару моделей, которые имеют право на жизнь.

 Это удобный и качественный  осциллограф с генератором сигналов Jinhan JDS2023.

Аналоговая полоса 20MHz. Сделан в удобном формфакторе, в комплекте есть все необходмое для работы.

 Осциллограф подключается к компьютеру, имеет встроенный генератор частот, можно сохранять снимки экрана.

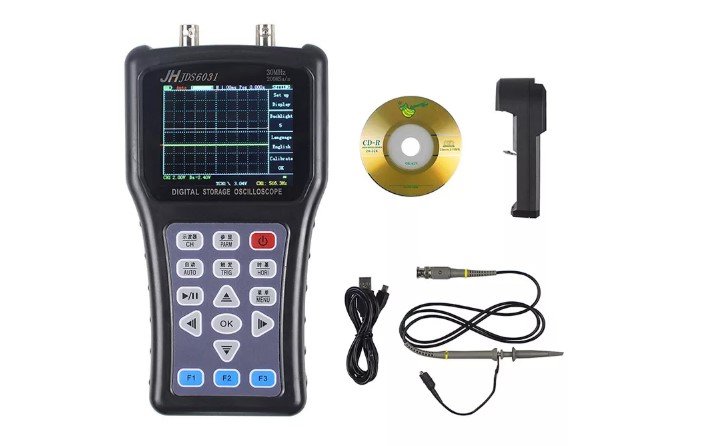

НОВЫЙ ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ JDS6031 1CH 30M 200MSPS

МУЛЬТИМЕТР JSD6031 С АЛИ

Характеристики:
Разрешение экрана: 320 * 240
Длина хоста * ширина * высота: 19,5см * 9,5см 3,7см
Внешняя длина упаковки * ширина * высота: 28,5 см * 23 см * 8 см
Вес хозяина: 350 г
Общий вес брутто: 700 г
Канал: 1CH
Пропускная способность: 30МГц
Скорость выборки: 200 MSPS
Режим питания: 18650 съемный аккумулятор
Калибровка сигнала: 1 кГц меандр

А также недорогой осциллограф DSO 112A TFT Mini Digital Oscilloscope.

 Хороший вариант на твердую «четверку». Имеет сенсоный дисплей и возможность подключения по USB. На борту быстрый АЦП c оцифровкой до 5М семплов в секунду, аналоговая полоса до 2МГц.

Как и с DSO150, применена STM32, полоса 200кГц. При желании можно найти еще дешевле не распаянный вариант. Подойдет для обучения пайки «со смыслом».

Подобные портативные девайсы — то, что я обычно использую. Очень удобно, особенно при настройке различных приборов, проверке, пуско-наладке.  Могу рекомендовать брать вариант DSO150, а еще лучше, похожий DSO138 (200kHz) в варианте DIY для обучения пайки и азам радиоэлектроники.  Из функциональный моделей отмечу DSO Fniski 100MHz, как осциллограф с самым лучшим соотношением цена и рабочая полоса, а также Hantek 2С72 как самый фунциональный.

Рекомендую обратить внимание на полезные аксессуары для осциллографа:

Щуп Р6100 100МГц с компенсацией емкости и делителем 10х ($5)

Щуп Р2100 100МГц с компенсацией емкости и делителем 10х копия Tectronix ($7)

Щуп Р4100 100МГц 2кВ с компенсацией емкости и делителем 100х ($10)

Пассивный аттенюатор сигнала Hantek HT201 для осциллографа 20:1 BNC для измерений напряжения до 800Вольт ($4)



 Все перечисленные модели интересны, в период летней распродажи с 18 по 23 июня будут приличные скидки до 15-20%. Старайтесь комбинировать с купонами, приведенными выше. Про оформлении смотрите купоны магазина, которые доступны на странице акций или на странице товара.

Лучшие модели осциллографов для радиолюбителя с Aliexpress на летней распродаже

Смотрите горячие темы:

Выбираем лучшие карманные осциллографы (DSO) с Али

Электроника, модули и промавтоматика с Али и не только. Недорого и очень выгодно

Топ-10 новых автогаджетов с Aliexpress

Подборка топ-10 аудиомагазинов с Aliexpress: компоненты для самодельных усилителей и акустических систем

Подборка топ-10 аудиоусилителей с Aliexpress

Умный дом с нуля: устройства Xiaomi MiHome

Умный дом с нуля: выбираем устройства Xiaomi MiHome

Подборка лучших павербанков (внешних аккумуляторов) c поддержкой QC3.0 и PD

Профильные магазины с Алиэкспресс: аудиомодули, радиотовары, специальные гаджеты и инструменты

Подборка паяльного оборудования для радиолюбителя с Али (и не только)

Выбираем лучшее оборудование для радиолюбителя с Али (и не только)

Топ мультиметров и измерителей с Али

Недорогие и полезные DIY модули и инструменты для радиолюбителя

Подборка лучших павербанков (внешних аккумуляторов) c поддержкой QC3.0 и PD

Подборка серьезных осциллографов с Али (20МГц-100МГц)

Подборка готовых модулей усилителей звука с Али (плюс пара динамиков) для DIY акустических систем

Аудиомодули и платы усилителей с Али и не только

Лучшие компоненты для создания точечной сварки своими руками с Алиэкспресс (для сварки аккумуляторов)

Подборка интересных товаров, гаджетов, инструментов и игрушек с Алиэкспресс с хорошей скидкой

Инструменты, тестер, павербанк — годнота с Алишки

Лучшие аккумуляторные батарейки с Али: АА (пальчиковые), ААА (мизинчиковые), «Крона»

Подборка лучших внешних аккумуляторов c QC3.0 и PD для питания паяльников и мощных устройств

Подборка очень выгодных товаров технической направленности с Алиэкспресс

Лучшие наборы LEGO с Алиэкспресс (10 сборных моделей автомобилей)

Аксессуары для LEGO — лучшие и самые необычные дополнения с Али

Отправить ответ

avatar
  Подписаться
Уведомление о
