Чертеж пружины растяжения

Пружиной именуется элемент, выполняющий функцию аккумулирования энергии, образующейся вследствие упругой деформации при воздействии нагрузки и дальнейшей отдачи образующейся энергии вследствие прекращения влияния нагрузки. Пружины выпускаются на разных заводах и могут быть выполнены в виде конуса, спирали, пластины, цилиндра и пр. В соответствии с формой сечения витков упругие элементы группируются по категориям: с круговым, прямоугольным и квадратным сечением. Классификация осуществляется и по направлению навивки – правые и левые пружины. Согласно параметру типа воспринимаемой нагрузки, выделяют пружины растяжения, кручения, изгиба и сжатия.

Пружины растяжения считаются самыми распространенными в сфере машиностроения и приборостроения. Эти детали с устойчивой упругостью чаще всего выпускаются в цилиндрической форме. Назначение изделий данной категории пружин – восприятие продольно-осевых нагрузок.

Подобные пружины отличаются компактностью габаритов и простотой конструктивного исполнения, повышенной степенью надежности в эксплуатации. Производство элементов осуществляется посредством метода холодной либо горячей навивки проволоки квадратного, прямоугольного, круглого поперечного сечения на специальные оправки.

Наименование

Пружина растяжения

Формат файла

*.dwg

Файл архива

*.rar

Размер файла

41,9 кб

Присущее пружинам растяжения свойство возвращаться после деформации в первоначальный вид обусловило актуальность применения деталей в машиностроении, автомобилестроении, приборостроении с целью изготовления техники сельскохозяйственного и промышленного назначения. Упругие элементы востребованы также в качестве компонентов установок в военной и нефтедобывающей сферах, лифтовых службах и пр.

Выпускаемые сегодня механизмы и оборудование обычно комплектуются пружинами. Сложные конструкции предусматривают одновременное применение множества пружин разных видов. Задачей упругих элементов является амортизация, обеспечение натяжения и нажатия, виброизоляция, накопление энергии и выполнение ряда прочих функций. Актуально также бытовое использование пружин в роли элементов конструкции предметов мебели.

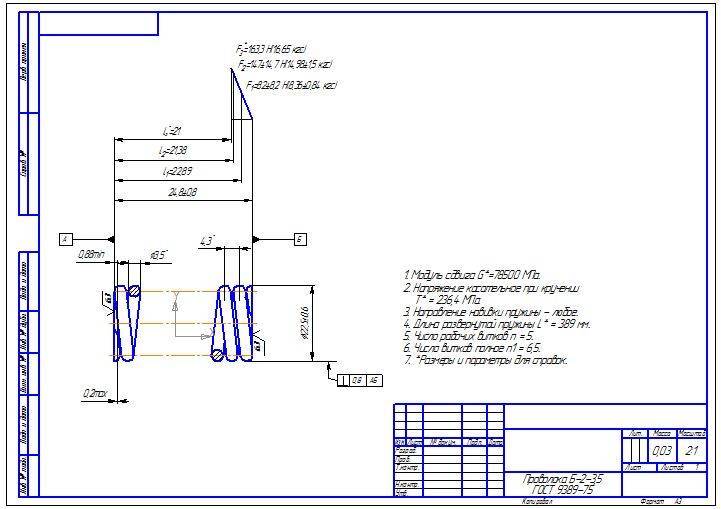

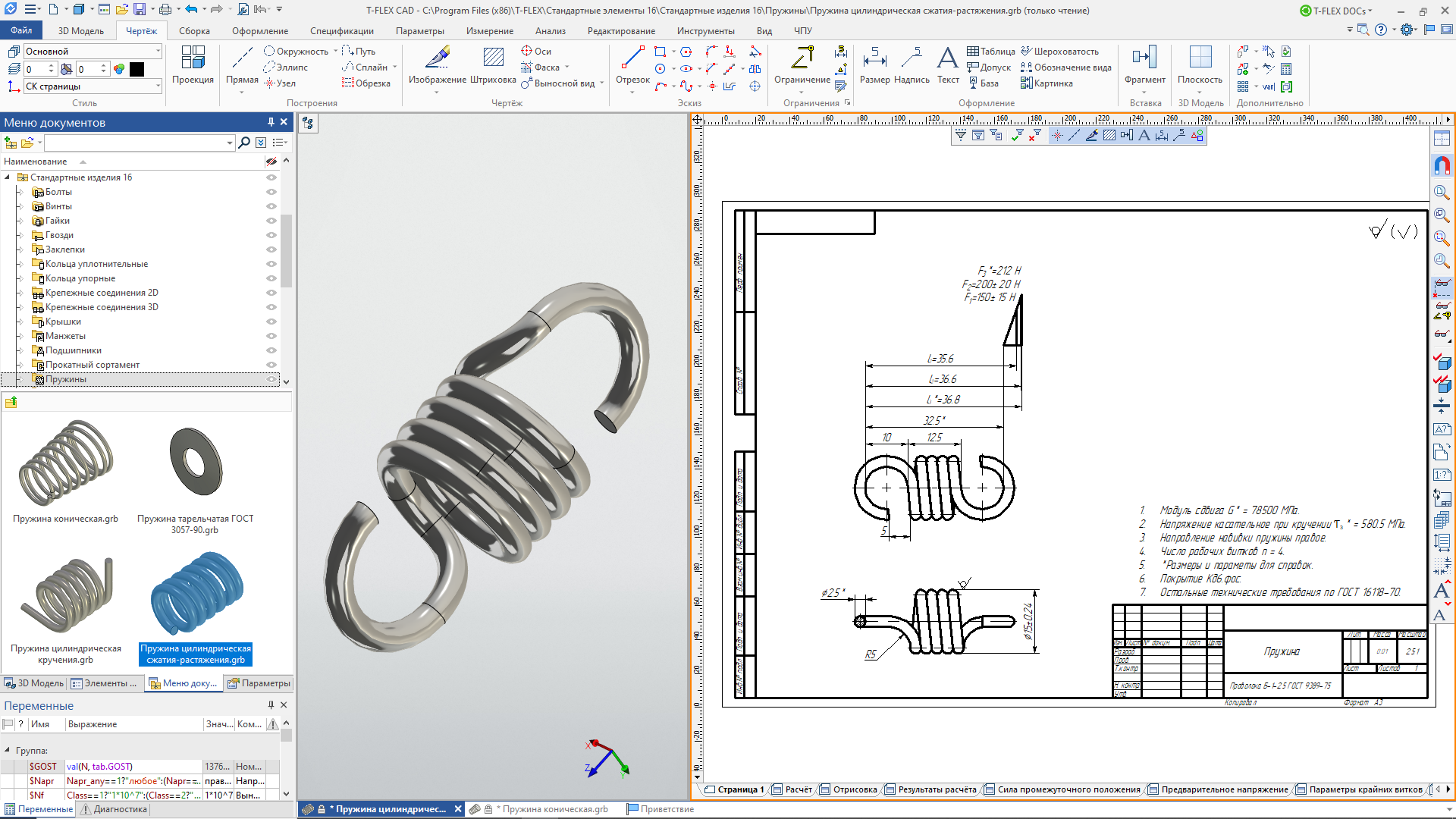

Изображение пружин на чертежах

Четкий регламент изображения пружин и обязательные к соблюдению требования зафиксированы в соответствующем ГОСТ 2.401–68.

В соответствии с этим государственным стандартом предусматривается горизонтальная ориентация графического изображения на чертеже. При этом показываемые на рабочих чертежах пружины должны находиться в свободном состоянии, что подразумевает отсутствие влияния на детали деформации.

При изображении пружин винтового типа, если количество витков превышает четыре, на рисунке отображается 1

2 витка с каждого из концов, за исключением опорных. Не подлежат изображению прочие витки – вместо них чертятся осевые линии, которые пролегают через центры сечений витков вдоль элемента.

В ходе вычерчивания изображения пружины цилиндрической или конической формы винтового типа каждый виток необходимо обозначить с помощью прямых линий. Отрезки соединяют определенные участки контуров. Витки в разрезе обозначаются прямыми линиями, которые соединяют сечения. При вычерчивании пружин в разрезе допускается показывать только сечения витков. В случае если проволока, из которой навивается пружина, имеет диаметр в сечение два миллиметра и менее, её витки изображают линиями толщиной

0,61,5 мм.

При выполнении рабочих чертежей соблюдается правило: пружины обозначаются с правой навивкой. Требования к производству пружин, в перечень которых входит направление навивки, количество витков и прочая информация, указываются в технических требованиях. Данные заносятся под само изображение.

Рабочие чертежи пружин ответственного назначения должны быть укомплектованы силовыми диаграммами. Необходимо продемонстрировать зависимость деформации детали с определенными характеристиками от нагрузки.







Пружины растяжения — Энциклопедия по машиностроению XXL


В отличие от пружин сжатия, у которых в свободном состоянии между витками имеются зазоры (рис. 359), пружины растяжения выполняются без зазоров между витками (рис. 360), т. е. они в свободном состоянии имеют шаг t, равный диаметру проволоки d.  [c.201]

Длина пружины растяжения (без зацепов) = = d n + 1), где / число витков пружины. Для пружин с зацепами, представленными нл рис. 360, можно подсчитать длину пружины в свободном состоянии между зацепами Нд = Ид + 2 D d), где /)-наружный диаметр пружины,. /-диаметр проволоки.  [c.201]

R — радиус гибки зацепов в — зев ушков пружины растяжения  [c.233]

Пружина растяжения-сжатия Стальная углеродистая пружинная проволока (по ГСХ Т 9389—75) 3.2.. .3,6 4 4.5.. .5,0 5.6.. .6,0 6.3.. .8.0 Класс проволоки  [c.282]

По виду воспринимаемой нагрузки пружины подразделяются на пружины сжатия, растяжения, кручения и изгиба. Пружины растяжения, спиральные пружины и  [c.124]

Винтовые цилиндрические пружины растяжения и сжатия  [c.97]

Цилиндрические пружины растяжения и сжатия из круглой проволоки (рис. 6.1, а, б) рассчитываются и подбираются по ГОСТ 13764—68 —  [c.97]

Для пружины растяжения служит п п J классов  [c.102]

Максимальная деформация (при соприкосновении витков сжатия или при испытании пружины растяжения w , мм t 3 = fa/z (6.11)  [c.103]

Высота пружины в свободном состоянии Н , мм Яо = //, + Для пружин растяжения Яо = ( 1 + l)i (6.13) (G.13, а)  [c.104]

Пример 1. Рассчитать и подобрать винтовую цилиндрическую пружину растяжения для следующих условий работы сила при предварительной деформации f I == 250 Н, при рабочей = 800 Н, рабочий ход h = 100 мм, наружный диаметр D = 28. .. 32 мм, долговечность N = 10 .  [c.117]

Замена пружины растяжения (схема I) пружиной сжатия с реверсом (схема II) повышает надежность и долговечность узла (пружины сжатия прочнее пружин растяжения).

Конструкция по схеме II, однако, значительно сложнее, чем по схеме I  [c.80]

В результате чего витки готовой пружины растяжения плотно прижимаются друг к другу. Такие пружины с межвитковым давлением имеют больший коэффициент жесткости К по сравнению с обыкновенными пружинами при прочих равных параметрах. Отличие винтовых пружин сжатия и растяжения состоит также в конструкции концов. У пружин растяжения концы оформляют в виде зацепов, которые часто являются наиболее слабым местом пружин. Технологически прост зацеп, получаемый отгибом последних одного-двух витков пружины (см. рис. 321, й), однако он значительно деформируется при нагружении и вызывает перекос пружины вследствие появляющегося эксцентриситета нагрузки.  

[c.463]


Винтовая пружина сжатия-растяжения имеет линейную характеристику ОЬ (рис. 322), Материалы таких пружин работают при расчетных нагрузках в пределах упругих деформаций. Обычно пружины устанавливают с предварительным натяжением, т. е. до нагружения пружина растяжения предварительно растянута на величину > пр. а пружина сжатия предварительно сжата. Пружина с предварительным натяжением при воздействии на нее нагрузки, меньшей предварительной Я р, не деформируется. Она работает,  
[c.464]

При проектировании цилиндрических пружин растяжения с плотной навивкой витков величину Н можно определить по формуле  [c.466]

Рис. 5. Пружины растяжения а — с зацепами, открытыми с противоположных сторон и расположенными в одной плоскости б — с зацепами, расположенными под углом 90 . Последовательность записи
В широком диапазоне нагрузок указанным требованиям в наибольшей степени удовлетворяют витые цилиндрические пружины растяжения и сжатия (рис. 20.1, а, б). В этих пружинах витки подвергаются напряжению кручения под действием постоянного момента. Цилиндрическая форма пружины удобна для ее размещения в машинах. В пружинах, работающих на изгиб, трудно создать равномерное напряженное состояние по длине.
[c.406]

КОНСТРУИРОВАНИЕ И РАСЧЕТ ЦИЛИНДРИЧЕСКИХ ВИТЫХ ПРУЖИН РАСТЯЖЕНИЯ И СЖАТИЯ  [c.409]

Специфика проектирования пружин растяжения связана с закрытой навивкой и с наличием прицепов.  [c.411]

В зависимости от вида воспринимаемых рабочих нагрузок витые пружины подразделяются на пружины растяжения (рис. 204, а), пружины сжатия (рис. 204, б) и пружины кручения (рис. 204, в).  

[c.188]

Конструктивной особенностью пружин перечисленных типов является отделка концов. Концевые витки пружины растяжения и кручения отгибаются с таким расчетом, чтобы могло быть осуществлено  [c.188]

Рис. 361,6 иллюстрирует построение витков пружины растяжения. Эти витки пружины растяжения (за исключением зацепов) являю1ся рабочими.  [c.201]

Большей частью при сборке пружина предварительно деформируется сжимается (пружина сжатия) или растягивается (пружина растяжения). Для регулирования величины этой дес ормации применяются различные устройства, например винт установочный (рис. 438, а). Вычерчивая сборочные чертежи, содержащие пружины, следует учитывать их предварительные деформации и изображать пружины соо гветственно с измененными расстояниями между витками (в отличие от рабочих чертежей, на которых пружины изображаются в свободном состоянии).  [c.251]

Изображения винтовых пружин на чертежах располагают горизонтально. Пружины изображают только с правой навивкой. Действительное направление навивки указывают в технических требованиях. Пружины вычерчивают в нерабочем (свободном) состоянии. Рабочие витки цилиндрических и конических пружин принято изображать параллельными прямыми линиями взамен синусоид. Если пружина имеет более четыр)ех витков, то на ее чертеже показывают 1 — 2 витка с каждого конца (не считая опорных витков у пружин сжатия и зацепов у пружин растяжения). Остальные витки не изображают, взамен их проводят осевые линии через центры сечений витков по всей длине пружины (см. рис. 355).  [c.230]

Цилиндрические пружины растяжения с обоих концов имеют зацепы для прикреплеьшя их к другим деталям. На рис. 355 показань гри вида расположения зацепов  [c.232]

На рис. 359 приведен чертеж пружины растяжения с зацепами, открытыми с противоположных с горой и расположеннь[ми в одной плоскости.  [c.234]

Правила выполнения рабочих чертежей пружин изложены во второй части ГОСТ 2.401—68. В отличие от ГОСТ 4444—60 новый стандарт дает конкретные указания по выполнению рабочих чертежей пружин в зависимости от их назначения с учетом, требований, которым они должны удовлетворять. Например, на рабочем чертеже пружины с контролируемыми силовыми параметрами помещают диаграмму испытаний, на которой показывают зависимость нагрузки от деформации или деформации от нагрузки (черт. 186) для пружин растяжения с межвинтовым давлением на диаграмме указывают величину силы межвиткового давления (черт. 187) если у пружины контролируют две нагрузки, то предельные отклонения высоты (длины) пружины не устанавливают (черт. 188) если контролируют только одну нагрузку или на чертеже не приводят диаграмму, то указывают предельные отклонения высоты (длины) пружины в свободном состоянии (черт. 189),  [c.115]


В машиностроении наиболее часто для витых цилиндрических пружин растяжения — сжатия используют стальную углеродистую холоднокатаную п1юво-локу круглого сечения диаметром от 0,2 до 8 мм по ГОСТ 9389— 75.  [c.306]

По виду воспринимаемой нагрузки различают пружины растяжения и сжатия, кручения, изгиба по форме и конструкции — витые цилиндрические и фасонные, спиральные, торсиопы, тарельчатые, кольцевые и др. (рис. 6.1).  [c.97]

Высота пружнны при максимальной дб(1зормацин Яд, мм /з з = ( 1 + 1-/Тз) , (6.12) где 3 — число зашлифованных витков. Для пружин растяжения Яз = Яо + ш з (6.12, а)  [c.103]

Высота пружины при рабочей деформации И,, (определяет габариты узла пружины растяжения без учета зацепов), мм Но = По — Для пружин растяжегшя Я, — =Ио+т, (6. 15) (6.15, а)  [c.104]

Длина развернутой пружины (без учета зацепов пружины растяжения) L, мм Lft3,2D ni (6.17)  [c.104]

Размер Я2 с учетом конструкщп зацепов определяет длину гнезда для размещения пружины растяжения в узле, а размер Нз с учетом конструкций зацепов ограничивает деформацию пружины растяжения при заневоливании.  [c.117]

Определяя перемещение Я пружины (растяжение или осадку), о(Й11Чно принимают во внимание только кручение витков. Рассмотрим деформацию кручения мысленно выделенного из пружины  [c.231]

Рис. й. Крепление пружин растяжения (в центробежных муфтах) зацепами крайних витков а — загнутых в форме крюка 6 — выпрямленных по оси пружины. Особо широко применяются цилинд-ричссгсие винтовые пружины сжатия и растяжения, которые выбирают по ГОСТ 13764 — 13776—68.  [c.116]

Пружины растяжения навивают таким образом, чтоб ) б ,1ло обеспечепо начальное натяжение (давление, между витками. Это натяжение выбирают равным предельной силы для пружины, мри кото-  [c.409]

Длина пружины растяжения в ненагру-женном состоянии  [c.411]

Витые цилиндрические пружины кручения но своей конструкции аналошчны витым пружинам растяжения и сжатия. Во избежание трения при нагружении их навивают с небольшим просш юм между витками (порядка 0,5 мм) (-)пи имеют особые р рице[1ы для передачи пружине закручивающего момента (рис. 20.10). Пружины обычно устанавливают на oiipaii-ках.  [c.415]

В связи с тем, что в пружинах кручения так же, как и н пружинах растяжения и сжатия, угол подъема витков обычно аизгиб моментом Л7 . V) и пренебречь кручением. Наибольпюе напряжение изгиба витков, имеющее рлеето на внутренней поверхности,  [c.415]


Пружины чертежи — Энциклопедия по машиностроению XXL

Конструктивное исполнение пружин чертежами, приведенными на фиг. 275, а,  [c.180]

Определим приведенную к муфте силу F i от силы тяжести и сил сопротивления пружины. Для этого строим повернутый план скоростей механизма регулятора в его движении относительно ( СИ вращения в плоскости чертежа (рис. 20.5, б), прилагаем в соответствующих точках силы —F, Gi и Gj и силу Fy,, являющуюся уравновешивающей силой, приложенной к муфте N и параллельной оси Z (рис. 20.5, а), и далее составляем уравнение моментов всех сил относительно точки р — полюса плана скоростей (см. 69). Имеем —Gj (pn) G (pe2)zin а—  [c.402]


Так, на главном изображении винтовая линия спроецируется в виде синусоиды, на виде слева — окружности. На чертежах синусоиды заменяют прямыми (об условных изображениях различных пружин см. 48).  [c.59]

Приступая к чтению чертежа плоской пружины, показанной на рис. 110, следует в первую очередь определить рациональный раскрой, обеспечивающий наилучшее использование материала.  [c.164]

ЧЕРТЕЖИ ПРУЖИН И УПРУГИХ ДЕТАЛЕЙ  [c.214]

На чертежах пружин применяют условные изображения, например, при изображении винтовых (цилиндрических и конических) пружин проекции винтовых линий заменяют прямыми. Подробно об условных изображениях пружин было рассказано в 12.  [c.214]

Рис. 157. Чертеж пружины сжатия

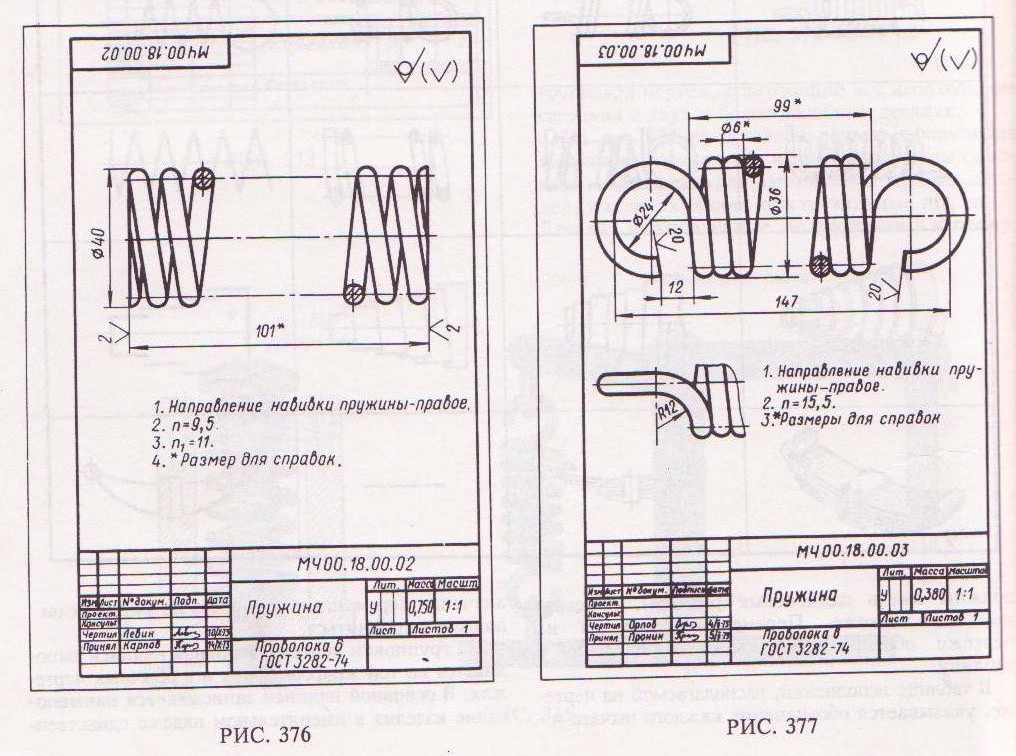

Чертежи цилиндрических пружин, работающих на сжатие или растяжение. Типовые чертежи цилиндрических винтовых пружин сж тия показаны на рис. 157, а растяжения — на рис. 158.  [c.216]
Рис. 158. Чертеж пружины растяжения
Чертежи пружин содержат технические указания в виде записей, содержание которых приведено на типовых чертежах (см. рис. 157 и 158).  [c.216]

На рис. 159 показаны варианты построения поджатых опорных витков пружин. Изображен один (правый) конец пружины, изображение другого получается простым поворотом в плоскости чертежа данного изображения на 180. Приведены следующие параметры (только для наглядного сравнения) 5 — толщина конца опорного витка X — зазор между концом опорного витка и соседним рабочим витком Ф — опорная поверхность (соответствует углу зашлифовки, см. а и б) Нз— длина пружины при максимальной нагрузке (до плотного соприкосновения витков). Вариант б от варианта а отличается наименьшим  [c.216]


Уравнение легко решить графически (см. схему на рис. 159, е). На рабочем чертеже пружины помещают диаграмму механической характеристики пружины, по которой производится контроль пружины. На этой диаграмме для пружины сжатия и растяжения показывают зависимость между нагрузкой Р и осевой деформацией Н.  [c.218]

Рассмотрим некоторые особенности чертежей пружин других видов, которые необходимо знать при чтении их чертежей.  [c.218]

Рис. 160. Чертеж пружины кручения
Чертежи пружин, работающих на скручивание. На рис. 160 показана цилиндрическая винтовая пружина кручения. На диаграмме ее механической характеристики показана зависимость между закручивающим моментом М и относительным углом поворота ф торцов пружины.  [c. 218]

На рис. 161 показан чертеж плоской спиральной пружины. На диаграмме ее механической характеристики изображают зависимость между моментом на валике (оправке) М и углом закручивания ф. Характеристика пружин теоретически — прямая линия (действительная характеристика прямолинейна только в средней части).  [c.219]

Рис. 161. Чертеж спиральной пружины
Чертежи плоских листовых пружин. На рис. 162 показан чертеж плоской листовой пружины.  [c.219]

На поле чертежа плоской листовой пружины в случае необходимости помещают в виде отдельных схем графические пояснения методов испытания данной пружины, как это показано на рис. 162. Эти пояснения могут быть заменены ссылкой на соответствующую инструкцию или ведомственный стандарт, если пружины являются часто применяемыми деталями или входят в номенклатуру выпускаемой заводом продукции.  [c.219]

Детали пружинного типа. Известно, что любую деталь на рабочем чертеже изображают в том состоянии (форма, размеры), которые она и имеет перед сборкой. В изделиях встречаются упруго-деформирую-щиеся детали, для которых приходится выяснить характер и величины деформаций в рабочем положении ее деформируемых элементов, сопрягаемых с другими деталями.  [c.220]

Рис. 163, Конструктивный чертеж детали пружинного типа, форма и размеры которой задаются с учетом условий ее работы а —схема, показывающая взаимодействие деталей, б, в, — приближенные элементарные графические расчеты, предшествующие составлению чертежа детали, г — чертеж

В настоящее время ГОСТ 2.109—73 (п. 2.8) предусматривает правила выполнения чертежей деталей пружинного типа, у которых отдельные элементы должны быть измерены после изменения первоначальной формы (соответствующей свободному состоянию детали, т. е.при ее поступлении на сборку). Такие детали изображают основными линиями в свободном состоянии и штрих-пунктирными тонкими линиями — после изменения первоначальной формы детали. Размеры элементов, измеряемых после изменения первоначальной формы детали, наносят на изображении, выполненном штрих-пунктирными тонкими линиями (на рис. 163, г — подчеркнуты).  [c.222]

В шестом примере показана пружина. При точном изображении пружин получаются проекции винтовых линий и поверхностей. Так, на главном изображении винтовая линия спроецируется в виде синусоиды, на виде слева — окружности, на чертежах синусоиды заменяют прямыми.  [c.53]

Приступая к чтению чертежа плоской пружины, показанной на рис. 109, следует в первую очередь определить оптимальные параметры (наивыгоднейшие габаритные размеры, направления их замера и др.) для формирования карт раскроя, рационального раскроя, обеспечивающих наилучшее использование материала.  [c.147]

В настоящее время ГОСТ 2.109-73 (СТ СЭВ 858-78, СТ СЭВ 1182-78) предусматривает правила выполнения чертежей деталей пружинного типа, у которых отдельные элементы должны быть измерены после изменения первоначальной формы (соответствующей свободному состоянию детали, т. е. при ее поступлении на сборку). Такие детали изображают основными линиями в свободном состоянии и штрих-пунктирными тонкими линиями — после изменения первоначальной  [c.201]

Как изображаются спиральные пружины на сборочных чертежах  [c.271]

На рабочем чертеже пружины, работающей на сжатие, указывают требования к обработке крайних витков. Крайние витки специально подгибаются или подгибаются и сошлифовываются (или только сошли-фовываются), чтобы получить плоские опорные поверхности. При этом между полным числом витков 1 и рабочим п существует следующая зависимость  [c.216]

Правила выполнения чертежей пружин (401) Условные изображения зубчатых колес, реек, червяков и звездочек цепных передач (402) Правила выполнения чертежей цилиндрических зубчатых колес (403), — зубчатых реек (404) — конических зубчатых колес (405) — цилиндрических червяков и червячных колес (406) — червяков и колес червячных глобоидных передач (407) — звездочек приводных роликовых и втулочных цепей (408) — зубчатых (шлицевых) соединений (409) — металлических конструкций (410) — труб и трубопроводов (411) — чертежей и схем оптических изделий (412) — электромонтажных чертежей электротехнических и радиотехнических изделий (413) — чертежей жгутов, кабелей и проводов (414) — изделий с электрическими обмотками (415) Условные изображения сердечников магнитопроводов (416) Правила выполнения документации при плазовом методе производства (419) Упрощенные изображения подшипников качения на сборочных чертежах (420) Правила выполнения чертежей печатных плат (417) — чертежей тары Правила выполнения звездочек для грузовых пластинчатых цепей (421), — чертежей цилиндрических зубчатых колес передач Новикова с двумя линиями зацепления (422).[c.363]

На рис. 159 показаны варианты построения поджатых опорных витков пружин. Изображен один (правый) конец пружины, изображение другого получается простым поворотом в плоскости чертежа данного изображения на 180°. Приведены следующие параметры (только для наглядного сравнения) 5 —толщина конца опорного витка Я—зазор между концом опорного витка и соседним рабочим витком ф — опорная поверхность (соответствует углу защлифовки, см. а и б) Я3 —длина  [c.195]

Правила выполнения чертежей пружин (401 ) Условные изображения зубчатых колес, реек, червяков и звездочек цепных передач (402 ) Правила выполнения чертежей цилиндрических зубчатых колес (403 ), зубчатых реек (404 ), конических зубчатых колес (405 ), цилиндрических червяков и червячных колес (406 ), червяков и колес червячных глобоид-ных передач (407), звездочек приводных роликовых и втулочных цепей (408), зубчатых (шлицевых) соединений (409 ), металлических конструкций (410 ) труб и трубопроводов и трубопроводных систем (411), чертежей и схем оптических изделий (412 ). Правила выполнения конструкторской документации изделий, изготовляемых с применением электрического монтажа (413 ) Правила вьшолнения чертежей жгутов, кабелей и проводов (414 ), изделий с электрическими обмотками (415 ) Условные изображения сердечников магни-топроводов (416) Правила выполнения чертежей печатных плат (417 ) Правила выполнения конструкторской документации упаковки (418 ) Правила выполнения документации при плазовом методе производства (419 ) Упрошенные изображения пошшшников качения на сборочных чертежах (420 ) Правила выполнения рабочих чертежей звездочек для пластинчатых цепей (421), цилиндрических зубчатых передач Новикова с двумя линиями зацепления (422), чертежей элементов. гштейной формы и отливки (423 ), чертежей штампов (424), рабочих чертежей звездочек для зубчатых цепей (425), звездочек для разборных цепей (426), звездочек для круглозвенных цепей (427) Правила вьшолнения чертежей поковок (429 ).  [c.313]



Пружины растяжения — Пружины сжатия и растяжения, производство и изготовление пружин



Пружины растяжения

Данные разновидности пружин накапливают механическую энергию за счет своего удлинения под воздействием нагрузки. При прекращении действия нагрузки пружина сжимается, возвращая свою прежнюю форму. Пружины растяжения испытывают два вида деформаций – изгиб и кручение, основным из которых является кручение.

Внешне они отличаются тем, что их витки прижаты вплотную друг к другу, а на концах пружин имеются кольца различной формы и размеров, предназначенные для закрепления пружин на конструкциях и деталях. В настоящее время имеется тенденция к упрощению формы крепежных колец для удешевления производства данных пружин.

За счет крепления на кольцах пружины растяжения имеют возможность при работе серьезно изменять свое пространственное положение в отличие от жестко фиксированных пружин сжатия. Поэтому их чаще всего применяют для стягивания деталей, взаимное угловое положение которых при работе сильно меняется.

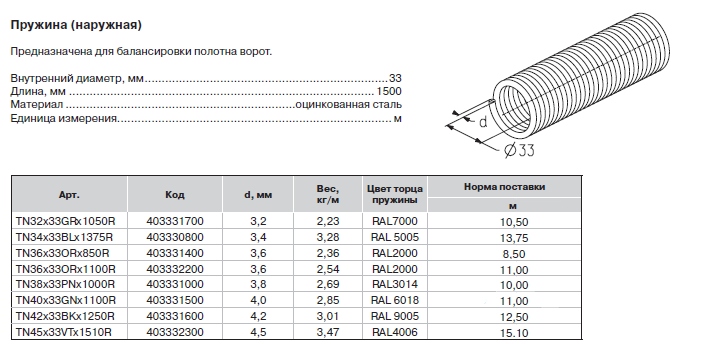

Простейшим (и уже устаревшим) примером применения данных изделий являются дверные пружины для автоматического закрывания дверей. Однако они могут применяться не только в таких простых механизмах, но и в более сложных устройствах, например, для завеса рычагов,  в тягах, подъемных воротах и других реверсивных устройствах. Также пружины растяжения используются и в самолетных бортовых самописцах («черных ящиках»).

О разновидностях пружин растяжения

В некоторых случаях их изготавливают без оконечных колец, а устанавливают на место работы, навинчивая пружины на специально установленные винтовые пробки. Кроме того, в случае необходимости обеспечения нелинейности характеристики «усилие-деформация» пружины могут изготавливать с формой, отличной от цилиндрической, например, конической или бочкообразной.

Для изготовления качественной пружины растяжения в компании «Ниж-Авто» необходимо знать следующие параметры. В первую очередь, это диаметр и класс по ГОСТ 9389-75 пружинной проволоки, из которой будет изготовлено изделие. Затем необходимо указать количество полных витков и направление навивки, а также длину пружины в выпрямленном состоянии, наличие, положение и форму крепежных колец. Желательно, чтобы заказываемая пружина была представлена в виде чертежа.



Перечень параметров необходимых для изготовления пружин растяжения:

  1. Число рабочих витков n.
  2. Число полных витков n1.
  3. Направление навивки.
  4. Длина пружины в развернутом виде (не обязательно).
  5. Проволока ГОСТ.

Пружины растяжения — Торговый дом Пружинно-навивочный завод

Пружины растяжения

Пружины растяжения рассчитаны на увеличение длины под нагрузкой, и в не нагруженном состоянии обычно имеют сомкнувшиеся витки. На концах для закрепления пружины имеются крючки или кольца.

Наше предприятие может изготовить пружины растяжения по вашим чертежам, эскизам и образцам.

Также изготавливаем пружины для билбордов. Купить пружину растяжения Вы можете на нашем сайте.
Конфигурация пружины может быть изменена по желанию заказчика.

Пружинами растяжения называют пружины, которые по характеру работы, работают на растяжение и воспринимают продольно – осевую нагрузку, растягивающую пружину. При снятии нагрузки пружина принимает исходное положение.

По характеру оформления торцов в основном делятся на два вида:
—  пружины без зацепов, навертывающиеся при установке на специальные винтовые пробки;
— пружины с зацепами различных конфигураций.

Мы изготовливаем пружины растяжения с традиционными и нестандартными параметрами, по чертежам или образцам заказчика.

Пружины растяжения как правило, имеют плотно прилагающие (без шага) витки и увеличивают свою длину под воздействием нагрузки (растягиваются) приложенной к специально сформированным зацепам разнообразной формы и ориентацией либо за счет установки внутренних втулок плотно вкручиваемых в пружину. Нагрузка прикладывается вдоль оси пружины (параллельно).
Пружины растяжения изготавливаются в соответствии с требованиями ГОСТ 16118-70 , путем холодной навивки пружин из проволоки диаметром от 0,1мм до 10мм на специальных пружинонавивочных автоматах или путем горячей навивки пружин диаметром прутка свыше 8 мм и формированием зацепов с помощью приспособлений в нагретом состоянии.
Основным материалом для производство пружин растяжения служат холоднотянутая нагартованная проволока по ГОСТ 9389-75 или рессорно-пружинная углеродистая и легированная стать по ГОСТ 14959-79 типа: 55С2, 60С2А, 60С2ХА, 60С2ХФА, 51ХФА . В зависимости от технических требований и условий работы пружины возможно применение различных марок сталей.
После навивки, ВСЕ ИЗДЕЛИЯ ПОДЛЕЖАТ ОБЯЗАТЕЛЬНОЙ ТЕРМИЧЕСКОЙ ОБРАБОТКЕ, режимы которой подбираются в зависимости от марки стали.
Для увеличения срока службы, пружины подвергаться дробеструйной обработке.
Для повышения коррозионной стойкости на пружины наносится защитное покрытие — грунт, лак, эмаль, а также производится гальваническая обработка поверхности при производстве пружин растяжения: химическое фосфатирование или цинкование.

Пружина растяжения купить















Уникальные возможности нашего предприятия позволяют изготавливать очень сложные и нестандартные пружины растяжения, там где большинство производителей не справляются мы делаем уникальные пружины растяжения по индивидуальным заказам с гарантией и высокого качества.

Все пружины изготавливаются строго по технической документации заказчика с точным выполнением всех размеров в рамках поля допуска, технических требований и условий, специальные антикоррозионные покрытия пружин такие как Цинкование на любую величину слоя (ЦХр серебристое и золотистое), Химическая оксидация (ХимОкс. ), Химическое фосфатирование (ХимФос. иногда с промасливанием ХимФос.прм.), полимерная окраска любыми красками и электроизоляционными лаками, упаковка в промасленную бумагу — все эти операции по желанию клиента производятся на нашем предприятии.

Испытания пружин растяжения производятся в полном соответствии с требованиями стандартов и пожеланий заказчика. На предприятии имеется испытательная лаборатория которая имеет все необходимое количество поверенного испытательного оборудования для входящего контроля сырья и материалов и последующего контроля продукции на всех стадиях изготовления и при выпуске готовой продукции на склад. Контролеры ОТК ведут специальный журнал испытаний в котором фиксируются все данные испытаний пружин растяжения.

На готовую продукцию выдается сертификат качества завода изготовителя и копии сертификатов ISO 9001-2011 и ГОСТ Р подтверждающие качество пружинной продукции. Вся продукция имеет полноценную гарантию при условии соблюдения правил эксплуатации в размере 1 год с момента даты продажи подтвержденной товарной накладной завода изготовителя. Основное условие при котором гарантируется замена или исправление забракованных пружин: Не превышение максимальной нагрузки на пружину F3 (P3) данных чертежа, в случае если клиент подверг пружины чрезмерной нагрузке превышающей F3 (P3) и пружина вышла из строя (просела или сломалась) случай признается не гарантийным с пометкой — нарушение правил эксплуатации пружины заказчиком. И в данном случае наше предприятие вынуждено отказать клиенту в замене пружин на годные.

В связи с высоким уровнем контроля качества продукции процент обращений клиентов по бракованной продукции составляет менее 1% от общего объема выпускаемой продукции заводом, причем в процессе разбирательств с заказчиком не менее 80% рекламаций оказываются необоснованными со стороны клиента в виду не компетентности клиента, либо непригодном измерительном оборудовании клиента, итого фактический объем брака на предприятии не превышает 0,2% от общего объема произведенной продукции в год.

В 2016 году объем производства предприятия составил 300 000 тонн готовой продукции, что обеспечило рос по сравнению с 2015 годом + 88%, на 2017 год план составляет: 375 000 тонн.
