Самодельный гравер с гибким валом

Самодельный гравер с гибким валом
В домашней мастерской периодически возникают случаи, когда при изготовлении детали появляется необходимость обработать или доработать поверхность, к которой не добраться на универсальном оборудовании. Так деталь может оказаться громоздкой, хрупкой или не жесткой, нет возможности закрепить деталь или требуется доработка поверхностей по месту.

Для такого случая, используется ручное приспособление с гибким валом и механическим вращением режущего инструмента. Называют приспособление по разному – гравер с гибким валом, мини-дрель, бормашина и др.

Это устройство, внешне напоминающее авторучку, с вращающимся сменным обрабатывающим инструментом, соединенную гибким валом с внешним электроприводом. Ручной гравер, используемый в комплекте с гибким валом, позволяет проводить обработку труднодоступных мест на любых изделиях.

Этот прибор является универсальным, поскольку, используя набор различного инструмента, им можно фрезеровать, шлифовать, полировать, гравировать и резать материал, сверлить отверстия небольшого диаметра, очищать поверхности. Оснащая прибор соответствующей рабочей насадкой, можно успешно использовать его для работ по черному и цветному металлу, дереву, кости, камню, стеклу, керамике, пластмассам и другим материалам.

Хотя приобрести такое устройство на современном рынке не сложно, многие поступают иначе и делают гравер своими руками. Самодельное устройство обойдется недорого и не вызовет особых проблем при изготовлении. Несмотря на простоту конструкции, самодельный гравер позволяет успешно выполнять такие же операции, что и гравер серийной модели.

Чтобы сделать простейший, но удобный в использовании функциональный гравер, вам потребуются комплектующие.
— Гибкий вал (находится в хозяйстве или приобретается).
— Рабочая насадка (изыскание или изготовление).
— Два шарикоподшипника диаметром 22 х 8 мм.
— Привод гравера.

— Набор инструментов, при помощи которых будет выполняться обработка. Для самодельной рабочей насадки подойдет любой инструмент с диаметром хвостовика от 1 до 3,5 мм.

Гибкий вал

Гибкий вал обладает повышенной жесткостью на кручение и малой на изгиб. К одному концу гибкого вала, присоединяется специальный патрон. Он оборудован простейшим цанговым зажимом, который применяется в качестве крепежного механизма для насадок, которые легко снимаются и устанавливаются. Другой конец гибкого вала соединяется с электроприводом посредством переходной муфты.
Гибкий вал возможно приобрести на AliExpress

Однако, в качестве гибкого вала для гравера, возможно использовать приводной вал от бормашины или вал для спидометра автомобиля или мотоцикла. Этот вариант мы и используем для нашей самоделки.

Самодельный гравер с гибким валом

Самодельный гравер с гибким валом
Самодельный гравер с гибким валом

За счет гибкого вала прибор обладает преимуществом. Во время эксплуатации устройства отсутствует излишняя нагрузка на руки. Обусловлено это тем, что головка вала в несколько раз легче электроинструмента со встроенным приводом.

Изготовление рабочей насадки

Корпус рабочей насадки, в зажимном механизме которой будет фиксироваться режущий инструмент, также можно использовать от бормашины или изготовить самостоятельно. В нашем случае, он изготовлен из стали (воспользовался услугами токаря – соседа по гаражу). Такой вариант имеет свои плюсы — прочность и точность, но и минусы — больший вес. В связи с небольшими нагрузками, возможно изготовить корпус из цветного металла (например, более легких алюминиевых сплавов) или из бруска текстолита, просверлив в его внутренней части ступенчатое отверстие под подшипники и обработав наружный контур корпуса под свою руку для удобного удержания.

Самодельный гравер с гибким валом
Самодельный гравер с гибким валом

Резьбовая часть корпуса предназначена для его соединения с применяемым гибким валом спидометра и соответствует ему по резьбе. В нашем случае, это М18х1,5 длиной 10 мм. Корпус длиной 70 мм расточен под два шарикоподшипника диаметром 22 х 8 мм.
В качестве приводного вала с цанговым зажимом, который будет устанавливаться в корпус, применяем двухсторонний ручной инструмент со сменными цангами, используемый иногда для досверливания отверстий в платах. Пора этот инструмент механизировать.

Самодельный гравер с гибким валом

Наружный диаметр трубки (рукоятки) корпуса инструмента — 8 мм, несколько увеличенный при выполнении операции накатки рифлений. Резьба цанг вворачиваемых в инструмент – М6. Разбираем инструмент и комплектуем сборку двумя шарикоподшипниками.

Самодельный гравер с гибким валом

На ширину подшипника, для его плотной посадки, с краев трубки зачищаем рифления. Прессуем подшипник с одной стороны. Для фиксации вала при зажиме режущего инструмента в цанге, подбираем втулку подходящих размеров, устанавливаем ее на середине трубки и фиксируем штифтом. Сверлим через установленную втулку, по диаметру, сквозное отверстие 3,5 мм для установки стопора при зажиме.

Самодельный гравер с гибким валом

В резьбовое отверстие трубки инструмента, с одной стороны (вместо цанги), вворачиваем отрезок медной трубки диаметром 6 мм. Для этого, на одном ее конце предварительно нарезаем резьбу М6, а другой конец аккуратно сжимаем до плотного вхождения квадрата на выходном конце гибкого вала спидометра. В итоге, полная длина приводного вала должна совпадать с длиной корпуса.

Самодельный гравер с гибким валом
Прессуем второй подшипник с другой стороны.
Самодельный гравер с гибким валом

Измеряем расстояние от переднего торца трубки до отверстия под стопор. Собранный вал устанавливаем в корпус, до упора в заднюю стенку. Отмечаем на корпусе расположение стопорного отверстия. Извлекаем приводной вал и сверлим стопорное отверстие в корпусе. Смазав подшипники собираем рабочую насадку. Проверяем соосность отверстий под стопор. Если подшипники оказались незащищенными, вырезаем и устанавливаем, со стороны цанги, защитную шайбу из пластика или фетра.

Самодельный гравер с гибким валом

После полной сборки корпуса рабочей насадки, открытый торец приводного вала должен совпадать с торцем корпуса, а обжатый торец медной трубки быть вровень с резьбовым торцем.

Самодельный гравер с гибким валом

Устанавливаем цангу нужного размера.

Самодельный гравер с гибким валом

Закрепляем на корпусе гибкий вал.

Самодельный гравер с гибким валом

Для закрепления режущего инструмента

Самодельный гравер с гибким валом

используем выколотку в качестве стопора.

Самодельный гравер с гибким валом

Инструмент
В качестве инструментов, превращающих компактное гравировальное устройство в многофункциональное обрабатывающее приспособление, применяются:

— сверла, при помощи которых гравер превращается в минидрель;
— фрезы различной конструкции, позволяющие выполнять обработку плоских и фасонных поверхностей, а также отверстий, пазов и углублений разной конфигурации;
— дисковые инструменты, используемые для выполнения отрезных операций по материалам небольшой толщины;
— металлические щетки, которые применяются для зачистки обрабатываемых поверхностей от следов коррозии и других загрязнений;
— абразивные инструменты с рабочими головками круглой, полукруглой, овальной и цилиндрической формы, используемые для шлифовки и полировки поверхностей;
— инструменты с рабочей головкой конической формы для нанесения на поверхность обрабатываемого изделия надписей и узоров;
— инструменты, рабочая головка которых выполнена из войлока, для выполнения полировочных операций.

Достаточно качественные фрезы для гравировальных установок можно сделать из поломанных сверл, если придать их рабочей части требуемую конфигурацию, используя обычный точильный станок.

Привод приспособления
Приводной электродвигатель, в качестве которого можно использовать любой мотор, работающий от электрического тока напряжением 220 вольт. Это может быть двигатель от стиральной машинки или другой не используемой вами бытовой техники.

Оптимальным для самодельного гравера является электродвигатель от швейной машины, так как там возможно, в достаточно широких пределах регулировать скорость вращения вала. Такие двигатели, как правило, способны развивать скорость вращения вала до 6 тыс. об/мин, чего вполне достаточно для бытового гравера. С мягкими материалами лучше работать на медленных оборотах, так как высокая скорость вращения повлечет за собой перегрев инструмента или оплавление краев у обрабатываемого изделия. На средней скорости рекомендуется работать с металлом. Обрабатывать твердый природный камень лучше всего на максимальных оборотах.

В качестве привода для гравера можно использовать болгарку с «полетевшим» редуктором, дрель или шуруповерт.
Возможен и такой временный вариант применения

Самодельный гравер с гибким валом Самодельный гравер с гибким валом Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Самодельные инструменты для Дремеля (гравера) — Оснастка и инструменты

Гравером (типа «Дремель») я начал пользоваться месяца два назад. Возможности самого инструмента понравились. Прикупив к нему ящик с различными насадками, понял, что они в основном все барахло. Абразивные диски очень быстро стачиваются или вовсе разлетаются. Шарошки из комплекта тоже низкого качества. Явно не твердосплавные. В лучшем случае из некачественного быстрореза. Щетки из латунной проволоки оказались довольно удобными в работе. Однако одной щетки хватило ровно на одну небольшую деталь. В процессе работы проволочки отлетали как иглы и щетка сильно «похудела».

В общем для ознакомления с принципиальными возможностями «дремеля» мне хватило. Сунулся было я в фирменный магазин, но цены на сменные насадки меня так «удивили», что покупать там перехотелось. Вот тогда я решил поискать в Интернете как подобные проблемы решают люди с опытом. Найти на любимом мною сайте Chipmaker тему «самодельные инструменты для гравера» мне не удалось,хотя рекомендации по отдельным насадкам есть. Думаю, что тема такая близка многим спецам. Поэтому предлагаю проводить здесь обмен опытом по изготовлению и доработке различных насадок для «дремелеобразных» граверов.

Пока что мне удалось найти следующие технологии изготовления сменного инструмента:



1) Склеить 2 куска наждачки на тканевой основе нерабочими сторонами друг к другу.

В середину можно проложить армирующий слой из ткани (нейлона) или более жесткого материала, например электрокартон.

Высечь пробойником или вырезать ножницами кружок диаметром 20-50мм.

По центру просверлить отверстие под оправку нужного диаметра.

Получится неплохой отрезной или зачистной наждачный кружок-насадка.



2) смешать сырую резину с абразивным порошком или алмазным. Запечь в металлической форме в виде диска, нужного диаметра. Получится резино-абразивная шлифовальная насадка.



3) Самый тонкий отрезной армированный камень (1-1.2мм) для «болгарки» размечаем циркулем на кружки 20-50мм. Вырезаем ножницами их по периметру.

В центре просверливаем гвоздем или сверлом отверстие под оправку. Одеваем такую заготовку на оправку и на оборотах ниже средних снимаем неровности по наружному диаметру о какой-нибудь ненужный кусок железа. В результате получаем армированный отрезной круг- насадку для гравера.



4) колесики для зажигалок в качестве борфрез



5) видел в Интернете (описывать здесь не буду) различные способы изготовления кольцевых насадок из наждачной шкурки взамен покупных.



6) купил на базаре маленькие (диаметр 20-30мм.) и тонкие — 0.3-04 мм. фрезы-пилочки.Посадочный диаметр был больше, чем у «Дремеля». Поскольку доступа к токарному станку сейчас нет, то выкрутился так: подобрал и впаял внутрь обычные шайбы. Паял мягким оловяным припоем, лудил кислотой. Работают просто отлично.



7) тем у кого есть доступ или друзья, работающие с лазерной или гидроабразивной резкой, могу порекомендовать вырезать ими зубчатые фрезы-пилочки (микроциркулярка). Гидроабразивом можно вырезать и отрезные сменные насадки из диска от «болгарки»



Возможно кто-либо знает как делать:

-инструменты на основе порошка абразива, например внедренного в войлок.

— инструменты лепесткового типа на основе наждачки (для зачистки)

— инструменты аналогичные щеткам из латунной проволоки, но чтобы не так разлетались

— изготавливать оправки под отрезные и полировальные круги с винтиком и хвостовиком 3мм., аналогичные идущим в комплекте с «Дремелем»



Также хотелось бы узнать, возможно ли:

— самостоятельное запекание алмазного порошка или пасты для изготовления алмазного отрезного круга 20-50мм. диаметром?

— какой еще опыт изготовления различных насадок для «дремеля» ? Главное условие доступность изготовления в домашних

условиях. Исходными материалами здесь могут быть старые сверла или другой инструмент.

www.chipmaker.ru

Гравер своими руками: делаем самодельную гравировальную машинку

Гравировальное оборудование, при помощи которого можно успешно выполнять различные технологические операции, сегодня активно используется как специалистами, так и домашними мастерами. Хотя приобрести такое устройство на современном рынке не представляет никаких проблем, многие из тех, кто хотел бы иметь его в оснащении своей мастерской, поступают иначе и изготавливают гравер своими руками.

Самодельный гравер с держателем от стоматологической бормашины

Несмотря на простоту конструкции, самодельный гравировальный аппарат позволяет успешно выполнять такие же технологические операции, что и гравер серийной модели. К таким операциям, в частности, относятся:

  • фрезеровка плоских и фасонных поверхностей, а также отверстий и пазов различной конфигурации;
  • сверление и растачивание отверстий небольшого диаметра;
  • резка тонколистового материала;
  • очистка изделия от следов коррозии и других стойких загрязнений;
  • нанесение на обрабатываемую поверхность надписей и узоров;
  • шлифовка и полировка.

Самодельный гравер с насадкой из шкурки отлично подходит для шлифовки поверхностей в труднодоступных местах

Материалами, с обработкой которых способен справиться самодельный электрический гравер, являются металл, древесина, пластик, керамика, стекло, кость, искусственный и натуральный камень.

Что потребуется

Функциональность, надежность и технические характеристики, которыми будет обладать самодельная гравировальная машинка, полностью зависят от того, какие именно материалы и механизмы вы будете использовать для ее изготовления.

Практически любой электродвигатель можно превратить в гравировальный станок, добавив к нему гибкий вал с держателем

Чтобы сделать простейший, но удобный в использовании и функциональный гравер, вам потребуются следующие комплектующие.

  1. Гибкий вал и рабочая насадка к нему, в зажимном механизме которой будет фиксироваться инструмент. В качестве гибкого вала для гравера можно использовать приводной вал от бормашины или тросик, приводящий в действие спидометр автомобиля или мотоцикла. Рабочую насадку также можно снять с бормашины или изготовить самостоятельно из бруска текстолита, обточив его до требуемого диаметра и просверлив в его внутренней части ступенчатое отверстие. Диаметр отверстия в рабочей насадке гравера должен быть подобран таким образом, чтобы его стенки надежно удерживали неподвижную часть приводного тросика, но в то же время не препятствовали вращению его подвижной сердцевины. В отверстие в передней части такой самодельной рабочей насадки вставляется трубка, внутри которой свободно вращается зажимной патрон из двух половинок, скрепляемых между собой винтом. В патрон, который должен быть обязательно отбалансирован, можно устанавливать инструмент с диаметром хвостовика в диапазоне 2–5 мм.
  2. Набор инструментов, при помощи которых будет выполняться обработка. Если в качестве рабочей насадки для самодельного гравера вы используете рукоятку от бормашины, то и инструменты должны быть от зубоврачебной техники, которые подходят к ней по диаметру хвостовиков. Для самодельной рабочей насадки, как уже говорилось выше, подойдет любой инструмент с диаметром хвостовика от 2 до 5 мм.
  3. Приводной электродвигатель, в качестве которого можно использовать любой мотор, работающий от электрического тока напряжением 220 вольт. Это может быть двигатель из DVD-проигрывателя или от старого катушечного магнитофона, стиральной машинки или от любой другой не используемой вами бытовой техники. Оптимальным для самодельного гравера является электродвигатель от швейной машины, потому что в его оснащении уже имеется реостат, позволяющий в достаточно широких пределах регулировать скорость вращения вала. Такие двигатели, как правило, способны развивать скорость вращения вала до 6 тыс. об/мин, чего вполне достаточно для бытового гравера.

Конструкция самодельного станка для гравировки с гибким валом

Детали станка

Чертежи деталей гравера
Для изготовления гравера вам также понадобятся электродрель, точильный станок и стандартный набор слесарных инструментов.

Принцип работы самодельной гравировальной установки

Самодельный гравер предложенной конструкции работает по следующему принципу. Вращение от электродвигателя посредством шкивов и резинового пассика передается на гибкий вал, который, в свою очередь, сообщает его рабочей насадке и зафиксированному в ней инструменту.

Гравировальная машинка своими руками может быть изготовлена и в другом конструктивном исполнении, которое предполагает, что гибкий вал соединяется с электродвигателем посредством переходной муфты. Одним концом такая муфта насаживается на вал электродвигателя и надежно фиксируется на нем при помощи штифта, а в квадратное отверстие, выполненное на ее втором конце, вставляется подвижный сердечник гибкого вала.

Устройство простейшего самодельного гравера

После того как все конструктивные элементы будущего самодельного гравера подготовлены, приступают к его изготовлению.

  1. Для надежного и устойчивого крепления всех элементов конструкции гравера необходимо сделать простейшую станину-основание, для чего можно использовать лист текстолита или толстой фанеры, вырезав из него кусок требуемого размера. На заранее размеченных местах на поверхности такого основания крепятся электродвигатель и кронштейн с хомутом, в котором будет фиксироваться задний наконечник гибкого вала. После затягивания крепежной гайки на хомуте кронштейна конец гибкого вала должен надежно в нем зафиксироваться.
  2. Заранее подготовленные шкивы, которые также можно снять со старой бытовой техники, фиксируются на валу электродвигателя и на подвижном сердечнике гибкого вала. Чтобы выполнить такую фиксацию, необходимо во фланцевой части шкивов и на валах просверлить отверстия, в которые затем будут вставлены штифты. Обеспечить надежность соединения поможет обычная эпоксидная смола. Передача вращения от электродвигателя гибкому валу, осуществляемая при помощи шкивов и пассиков, удобна тем, что, изменяя диаметры используемых шкивов, можно регулировать частоту вращения, сообщаемого гроверу.
  3. Заключительными этапами изготовления гравера предложенной конструкции являются установка резинового пассика на шкивы гибкого вала и электродвигателя, подключение мотора к электрическому питанию, фиксация рабочей насадки с инструментом на переднем конце гибкого вала и тестирование готового устройства.

Чтобы сделать свой гравер более безопасным в эксплуатации, изготовьте для его электродвигателя и ременной передачи компактный кожух (можно использовать обычную фанеру). Поскольку руки при работе с устройством заняты удерживанием обрабатываемого изделия и рабочей насадки, можно оснастить гравер ножной педалью для его включения и выключения. Основным элементом такой педали, корпус которой также часто делают из фанеры, является обычная толчковая кнопка.

В качестве привода для гравера можно использовать болгарку с «полетевшим» редуктором.

Несколько полезных рекомендаций

Решая вопрос о том, какой гибкий вал использовать для оснащения своего самодельного гравера, лучше выбирать приводные элементы от стоматологических бормашин. Делать это рекомендуется по той причине, что такие валы, даже снятые со старых бормашин, уже оснащены рабочими насадками с зажимными механизмами цангового типа, в которых очень удобно и надежно фиксируется используемый инструмент.

Между тем у использования гибкого вала от стоматологической бормашины в качестве приводного элемента насадки гравера есть и определенные неудобства. Заключаются они в том, что для стоматологических насадок не всегда можно подобрать инструменты, требуемые при работе на гравировальной установке. Решается такая проблема достаточно просто: многие инструменты для гравера можно изготовить самостоятельно, используя для этого подручные материалы.

Самодельные насадки для гравера

Так, достаточно качественные фрезы для гравировальных установок можно сделать из поломанных сверл, если, используя обычный точильный станок, придать их рабочей части требуемую конфигурацию. Абразивные головки различной формы, которые активно используются при обработке с помощью гравера, можно изготовить из обломков точильного круга средней твердости.

Сначала такие обломки необходимо оснастить хвостовиком, который делается из стальной проволоки диаметром 2,6 мм. Затем такой хвостовик вставляют в предварительно выполненное отверстие в абразивном обломке и замоноличивают в нем при помощи эпоксидной смолы. Последнее, что останется сделать для превращения такой заготовки в полноценный инструмент для гравера, – это придать его абразивной части требуемую конфигурацию при помощи точильного станка, оснащенного кругом высокой твердости.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

met-all.org

Самодельные насадки для гравера

Гравер, или бор машинка – очень нужная и полезная штука для тех, кто любит заниматься резьбой по дереву, камню, металлу и так далее. Но гравер сгодится не только для резьбы. Он так же может очень неплохо помочь при сборке или ремонте чего-нибудь миниатюрного, чтобы вырезать из металла или пластмассы нужную деталь, которую невозможно вырезать ножницами. Так же, им можно шлифовать минералы, или просто красивые камни. Насадок для гравера существует огромное множество: пильные диски, шлифовальные диски, камни различной зернистости, щётки (как простые, так и металлические), войлочные диски, различные фрезы для дерева и стекла, а так же, разумеется, свёрла.
Самодельные насадки для гравера
Купить такую недешёвую вещь, как гравер – это только полдела (впрочем, сделать его самостоятельно, тоже дело не хитрое). В течение всего времени использования, желательно ещё и обновлять и пополнять имеющиеся запасы свёрл, фрез и других насадок, которые так же стоят не дёшево. Во всяком случае, они (почему-то!) стоят дороже, чем расходный материал и насадки для такого же инструмента стандартной величины. Но необязательно покупать их все подряд – некоторые насадки можно довольно легко изготовить самостоятельно. Конечно, такие сложные инструменты, как фреза по дереву, сверло или алмазный буравчик для гравировки на стекле, изготовить вряд ли получится, но вот, например, маленькие пилки для резки дерева и пластмассы, шлифовальные и войлочные диски, можно легко сделать своими руками.
Самодельные насадки для гравера
Даже при отсутствии навыков. Думаю, вырезать ножницами правильный круг, начерченный циркулем на заготовке, в состоянии каждый человек. Кроме того, некоторые расходные материалы не встретишь в обычных магазинах, торгующих подобного рода товарами. Приходится заказывать и долго ждать, когда они придут, да и придут ли вообще… А если и придут, то не факт, что они окажутся качественными и надёжными. Недавно полученные мной по почте шлифовальные диски были настолько хрупкими, что один из них сломался от небольшого нажима… В общем, если хочешь что-то сделать хорошо – сделай это сам! Вот сегодня мы и рассмотрим несколько вариантов самостоятельного изготовления более прочного инструмента.

Пильные диски по дереву и пластмассе


Понадобится:
  • Металлический круг, или кусок листового металла, толщиной не более миллиметра.
  • Циркуль и карандаш.
  • Ножницы.
  • Дрель и свёрла.
  • Наждачный станок с режущим диском.
  • Металлические болтик с гайкой от детского конструктора, или от сборной электрической вилки.

Для начала необходимо вычертить на листе металла кружок, диаметром в 3-5 см. При помощи циркуля и карандаша. У меня были готовые металлические круги от люстры, только с крупным отверстием в центре. Для того чтобы отверстие подогнать под маленький болтик, вырезаем (или берём готовые, если есть) две шайбы, чтобы они покрыли отверстие на будущем пильном диске. Делаем в центре каждой шайбы отверстие под болтик, обжимаем шайбами отверстие диска с обеих сторон, выравниваем по центру, и стягиваем болтиком с гайкой.
Самодельные насадки для гравера
Самодельные насадки для гравера
Далее, нужно вырезать зубья диска.
Самодельные насадки для гравера
Делаем косые надпилы по всему краю диска, глубиной 3-4 мм, и с шагом в 2 мм. Можно пользоваться.

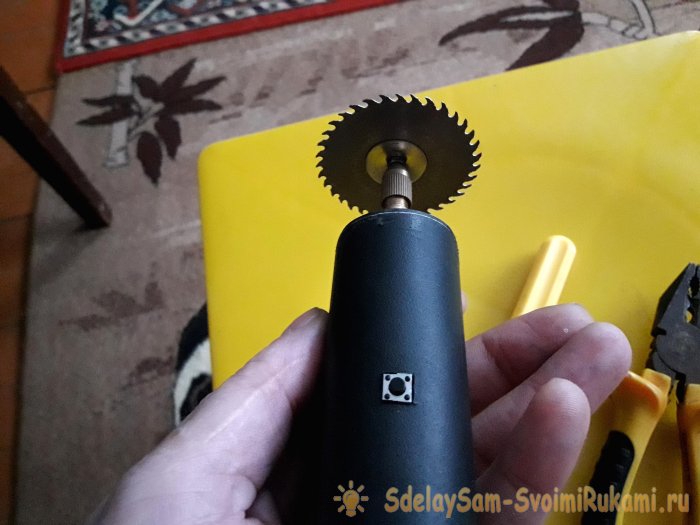

Самодельные насадки для гравера
Самодельные насадки для гравера
Самодельные насадки для гравера

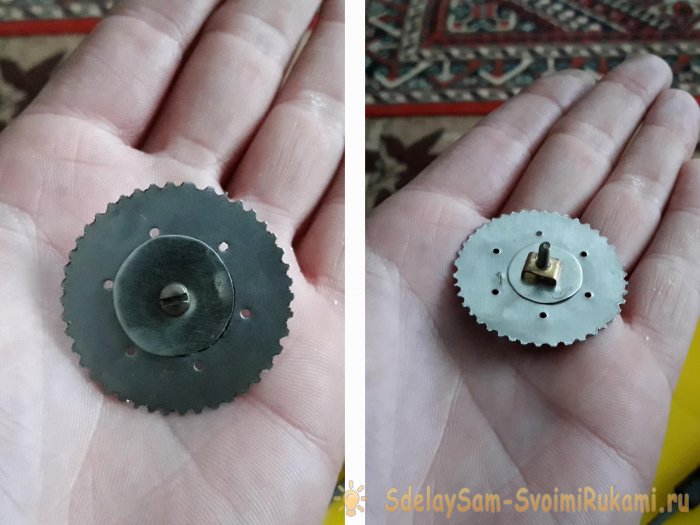

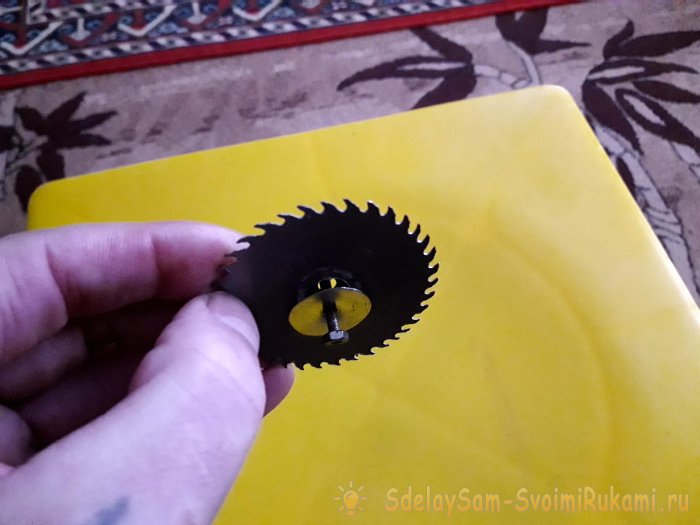

Диск для резки пластмассы, делаем точно так же, повторяя вышеописанные процедуры, за исключением заточки зубьев. Здесь надпилы стоит делать под прямым углом, глубиной в два мм, и шагом так же в два мм.
Самодельные насадки для гравера
Зубья должны получиться короткими и широкими. Этим диском можно пилить пластмассы разной плотности, а также оргстекло и текстолиты.
Самодельные насадки для гравера

Шлифовальный и войлочный диски


Понадобится:
  • Тонкий шлифовальный диск (можно б/у, или вообще обломок, но не толще миллиметра).
  • Кусок войлока, толщиной в 7-10 мм (от валенка – в самый раз).
  • Циркуль и карандаш
  • Нож.
  • Ножницы по металлу.
  • Наждачный станок.
  • Тонкий болтик с гайкой.

Тут тоже изготовление не сильно отличается от первых двух вариантов. Так же рисуем круг в 3-5 см. циркулем.
Самодельные насадки для гравера
Самодельные насадки для гравера

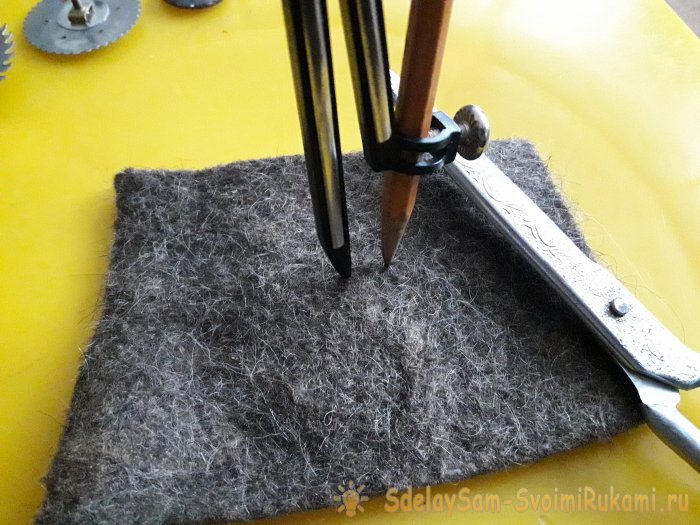

Только войлок лучше, наверное, вырезать острым ножом, так как он достаточно толстый, и я себе ножницами отдавил все пальцы. А шлифовальный кружок лучше вырезать или ножницами по металлу, или на наждачном станке с таким же отрезным кругом. Далее делаем отверстия в центрах кругов, и стягиваем с обеих сторон болтиками и гайками.
Самодельные насадки для гравера
Самодельные насадки для гравера
Самодельные насадки для гравера

Миниатюрная граверная фреза


Понадобится:
  • Колёсико от зажигалки, которое высекает искру из кремня.
  • Болтик, который пролезет в отверстие колёсика, и гайку к этому болтику.

В этой конструкции вообще почти ничего делать не надо. Только продеть болтик в колёсико, и затянуть его гайкой с другой стороны. Простейшая фреза готова. Ей можно делать надписи и рисунки на древесине, пластмассе, и даже на алюминии и латуни.
Самодельные насадки для гравера
В общем, вариантов много, нужно лишь подключить фантазию, и немного терпения.
Самодельные насадки для гравера

Смотрите видео


sdelaysam-svoimirukami.ru

Самодельные насадки / фрезы / расходники для гравера, дрели и бормашинки

В статье будет затронута тема как сделать расходники своими руками. Не для кого не секрет, что китайские насадки очень низкого качества, а у фирменных цена кусается. Так что в некоторых случаях выгоднее будет сделать самому. Под катом вы увидите мои самодельные насадки и так же интересные решения из интернета.

Абразивные насадки

Лепестковый круг для гравера

Родные наждаки на резиновом барабане живут не долго, по этому нужно найти альтернативное решение. Из фанеры вырезаем окружность небольшого диаметра:

Придаём более ровную форму:

Делаем пропилы ножовкой по металлу:

В полученные прорези на эпоксидную смолу вклеиваем наждак:

Получаем:

Лепестковый круг для дрели

Насадка диаметром побольше. Чтоб не получилась «растопырка» как в предыдущем варианте, при склейке наждак нужно стянуть резинкой. Это происходит из-за того, что основание ткани впитывает смолу из разреза и грубеет.

Готовая насадка:

Плюс лепестковых кругом в том, что они служат на порядок больше, чем обычный наждак на барабане такого же диаметра.

Наждак для дрели из роликов от магнитофона

В старых бобинных магнитофонах имеются большие резиновые ролики с металлической втулкой. На втулку сажаем болт, а на резину клеим наждак:

Отрезные круги для гравера

Тема довольна распространена, но всё же расскажу для полноты картины.

Берём тонкий отрезной диск для УШМ, циркуль с двумя иголками, шило, и ненужные ножницы:

1) Циркулем вычерчиваем окружности (слишком большие круги делать не стоит, работать ими неудобно. Оптимальный размер — чуть меньше стандартного круга) Следим за тем, что бы центр окружности находился посередине одного из квадратиков армирующей сетки.

2) Разрезаем ножницами диск на сектора, и потом вырезаем сами окружности, находящиеся в секторах. Для этой работы подойдут ножницы по металлу, но и обычными канцелярскими тоже можно делать, только они от этого сильнее тупятся, так что берём те ножницы, которые не жалко.

3) Лёгкими вращательными движениями шила начинаем поочерёдно с двух сторон проделывать отверстие. Диаметр отверстия должен быть равен диаметру винта. Если отверстие будет немного больше, то его разобьёт.

4) Обтачиваем круг на малых оборотах об ненужный точильный камень:

И получаем армированные отрезные круги:

Изготовление таких кругов обходится гораздо дешевле, нежели их покупка. Так же они дольше служат чем покупные неармированные круги.

Насадка для декоративной шлифовки

В пробку вкручивается саморез без шляпки, а в основание приклеивается шайба. Кулачки патрона будут упираться в шайбу и не давать саморезу вкручиваться глубже.

Удобнее всего такую насадку использовать на сверлильном станке. Можно вкрутить вместо самореза в пробку насадку для войлоков:

Полировальная насадка для дрели

Ещё одна довольно распространённая тема. Войлок от валенка зажимается болтом с широкими шайбами. На войлок наносится полировальная паста, например паста ГОИ.



Далее следует несколько примеров абразивных насадок, взятых из интернета.

Шлифовальный барабан для дрели



Шлифовальный барабан для гравера

На токарном станке вытачивается металлический барабан  с прорезью, в которую заправляется край наджака, и он обматывается вокруг барабана. Фиксация происходит резинкой. Ту же конструкцию можно сделать и из фанеры, как показано в предыдущем варианте.







Шлифовальные цилиндры для гравера

Товарищ Marshall предлагает делать цилиндры таким образом, цитирую:

Для того, чтобы сделать данный вид расходки нам понадобится: прочная, но как можно более тонкая ткань ( лучше Х/б ), шкурка нужной зернистости, а главное, трубочка подходящего диаметра, на которой и будут находиться цилиндры во время склеивания.

Итак, берем ткань и нарезаем ее длинными полосками шириной 12 мм. Потом эти полоски режем вразмер диамертра трубочки с нахлестом примерно 1-1.5 см., плотно натягиваем на трубку (чтобы они не болталис ) и склеиваем наши кусочки прямо на трубке с помощью обычного ПВА. Дальше задача чуть посложнее: надо правильно сделать трафарет, по которому будут в дальнейшем вырезаться сами шкурки. Трафарет показан на рисунке справа под трубкой. Делаем так: берем, отрезаем кусок шкурки такой же ширины, как и такань, но на 1 см длиннее. Прикладываем поверх наклееной ткани и отмечаем место, где должен быть стык двух торцов шкурок. После этого делаем необходимые геометрические действия: из точки должного стыка проводим поперек шкурки линию, с другого конца шкурки, на том же расстоянии делаем то же самое, после чего проводим в образовавшихся прямоугольниках диагонали и отрезаем по этим диагоналям кусочки шкурки. Теперь, когда вы прикладываете ваш трафарет поверх наклеенной на трубке ткани, вы получаете точное диагональное соединение торцов шкурки. Теперь у вас есть трафарет, который можно обвести ручкой по контуру на оборотной стороне наждачки.

Далее совсем просто: клеим полоски ткани пока на трубке не закончится место. Далее по трафарету вырезаем кусочки шкурки и клеим поверх ткани тем же ПВА или лучше «Моментом».  Чтобы шкурка не развернулась до того, как она приклеится, надо ее прижать резиночкой или полоской изоленты. После высыхания может получиться так, что ваша поделка приклеилась к трубке, поэтому надо после нанесения клея пару раз в разное время повернуть заготовки вокруг своей оси. Также, чтобы из бежать приклеивания заготовки к трубке нельзя использовать супер — клей и трубка не должна быть деревянной.



Фрезы

Фреза из колёсика зажигалки для дрели или гравера

Если насадка будет использоваться в дрели, то сажаем колёсико на болт, если в гравере — вместо отрезного круга:

Такая фреза запросто режет дерево, пластик и мягкий металл.

Фреза для дрели из дюбеля

Стачиваем со шляпки  все лишние неровности. Отрезным кругом гравера делаем пропилы под углом и получаем фрезу:

Центрорез

Разновидность сверла и фрезы. Центрорезом удобно прорезать отверстия в материалах, имеющих малую толщину. В металлическом брусочке нужно высверлить сначала отверстия под сверло и резец, потом под прижимные винты и нарезать в них резьбу.

Если центрорез будет использоваться в дрели, то вместо сверла нужно установить металлический пруток. Резец делается из хвостовика сломанного сверла.

Так же им можно нарезать шайбочек, например из стеклотекстолита от распаянных плат:

Фреза из пробки

Одна книжка предлагает изготовить фрезу из пробки. На сколько это удачная идея я скачать не могу, так как сам не пробовал обрабатывать что либо такой фрезой. Думаю, что для очень мягких материалов подойдёт.



Пара конструкций фрез из интернета

Фреза из ножа электробритвы

Товарищи на форуме предлагают использовать нож электробритвы как фрезу. Но есть одна проблема — направление вращения ножа обратное, так что нужна дрель с реверсом.

Фреза из ножовочного полотна

Ну вот и всё!

Добавляйте в комментарии свои насадки и годные варианты из интернета.










ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!

About SterAK

mozgochiny.ru

Шлиф Насадка для гравера своими руками


Всем доброго времени. В данной статье автор канала StoDel_56. Покажет, как можно сделать своими руками, такую вот насадку для гравёра.

По этому принципу можно делать, насадки и для электродрели.

Можно конечно и купить, но все мы знаем, что любые расходники изнашиваются довольно быстро, а стоят не очень дёшево. И к слову не везде можно их приобрести. И по этому, думаю многим столярам, да и различного рода мастерам будет интересна такая самоделка. К тому-же, для её изготовления не потребуется нечего особенного. Все нужные материалы найдутся у каждого, кто хотя бы раз делал, что-то своими руками. И так начнём.

Материалы: Клей секундный.


Уплотнитель технический.

Если нет такового, я думаю можно заменить куском велосипедной камеры, резиновыми латками.
Шлиф Насадка для гравера своими руками
Или на худой конец использовать кусок изоляции от старого ненужного провода.
Шлиф Насадка для гравера своими руками
Кусок древесины твёрдых пород, у автора это бук.
Шлиф Насадка для гравера своими руками
Гвозди 80х3.0 мм.
Шлиф Насадка для гравера своими руками
Немного древесных щепок.
Шлиф Насадка для гравера своими руками
И наждачная бумага разной зернистости.
Шлиф Насадка для гравера своими руками
Кусок древесины автор расколол на небольшие квадраты.
Шлиф Насадка для гравера своими руками
Шлиф Насадка для гравера своими руками
Затем сделал сквозное отверстие в центре этих заготовок, вдоль расположения волокон древесины. Диаметр отверстия 3 мм.

Затем он возьмёт гвозди и зажав их в тиски, с помощью УШМ удалит острые края и шляпки.

Новые гвозди обычно в смазке, чтобы не ржавели. Поэтому автор немного отшлифует их чтобы убрать смазку.
Шлиф Насадка для гравера своими руками
Шлиф Насадка для гравера своими руками
После эти гвозди автор вклеит, в деревянные заготовки.

Затем этим заготовкам, автор придаст цилиндрическую форму.

А после сделает не глубокий продольный пропил.

Такие вот заготовки получились.
Шлиф Насадка для гравера своими руками
Далее сделает замеры и отрежет полоску наждачной бумаги по ширине заготовки.
Шлиф Насадка для гравера своими руками
Шлиф Насадка для гравера своими руками
Затем отмеряет нужную длину.
Шлиф Насадка для гравера своими руками
Шлиф Насадка для гравера своими руками
И лишнее отрезает.
Шлиф Насадка для гравера своими руками
Далее устанавливает края наждачной бумаги в сделанный пропил.

Из щепки сделает клин и установит его в пропил.

Таким образом, бумага будет хорошо зафиксирована и при работе не слетит.
Шлиф Насадка для гравера своими руками
Вставив клин, лишнее он просто отломает.
Шлиф Насадка для гравера своими руками
Шлиф Насадка для гравера своими руками
Такие вот простые и не сложные в изготовлении насадки можно изготовит своими руками.
Шлиф Насадка для гравера своими руками
Но мастер решил провести эксперимент. На одну из заготовок он наклеил кусок уплотнителя.

После убрал всё лишнее.
Шлиф Насадка для гравера своими руками
Шлиф Насадка для гравера своими руками
И немного поработал УШМ, придав заготовке нужную форму.
Шлиф Насадка для гравера своими руками
Получилось как-то так.
Шлиф Насадка для гравера своими руками
После установка и фиксация наждачной бумаги.

Теперь тест. Насадка на твёрдой основе. Зернистость 120.
Шлиф Насадка для гравера своими руками
Шлиф Насадка для гравера своими руками
Вывод: со своей задачей данная самоделка справляется хорошо.
Шлиф Насадка для гравера своими руками
Теперь тест насадки с уплотнителем. Зернистость тоже 120.
Шлиф Насадка для гравера своими руками
Шлиф Насадка для гравера своими руками
Вывод: эта насадка показала себя даже лучше предыдущей.

В процессе длительной работы у насадок на твёрдой основе износ бумаги быстрее.
Шлиф Насадка для гравера своими руками
Шлиф Насадка для гравера своими руками
Тест на металле тоже показал отличные результаты.
Шлиф Насадка для гравера своими руками
Шлиф Насадка для гравера своими руками
А на этом у меня всё. Всем спасибо и до новой встречи!


Источник Шлиф Насадка для гравера своими руками Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Шлифовальная насадка для гравёра своими руками

Задача стояла такая: сделать шлифовальную насадку по металлу для гравёра Калибр своими женскими руками из подручных материалов. Надобность в такой насадке была продиктована наличием в доме множества интересных металлических стальных и латунных предметов, которые нужно было подновить. А с покупкой мною гравёра это стало возможно в домашних условиях. Те насадки, которые шли в комплекте с гравёром Калибр совершенно не подошли мне. Иными словами — результат от их применения — ноль без палочки, никакущий результат, отсутствие подходящих насадок для какой-либо шлифовки-полировки латунных и стальных предметов. Латунная щетка, которая шла к гравёру Калибр почернела и не оставила на поверхности ни единого светлого пятнышка. Может, она для чистки, но ни в коем случае не для шлифовки и дальнейшей полировки латуни. Все войлочные насадки от Калибра, что мёртвому припарки — потёрлись боком и только разлохматились. Хотя у меня не было никакой полировальной пасты (не знаю, нужна ли она в случае полировки металла). Но что в таком случае делать?

Как отполировать с помощью гравёра старые латунные и стальные предметы?

Заранее посмотрела ролики в сети и нашла хорошее решение — сделать такую насадку самостоятельно из подручных материалов. Понравилась такая идея: сделать диск из толстой кожи (который и сам по себе можно будет использовать для полировки) и на него насадить диск из наждачной бумаги с крепкой подложкой зернистостью Р500. Такую конструкцию буду использовать для полировки стали. Фишка в том, что самодельные диски из наждачной бумаги можно менять в зависимости от этапов обработки и обрабатываемых материалов. Такие маленький кружочки можно вырезать и из больших круглых шлифовальных дисков с клеевой подложкой.

Вот поэтапно отфотографирован процесс изготовления:

Подобрала отрезок от кожаного ремня, который я не выкинула, а положила в коробочку со словами: «Пригодиц-ца!». И вот, пригодилось! Вот он.

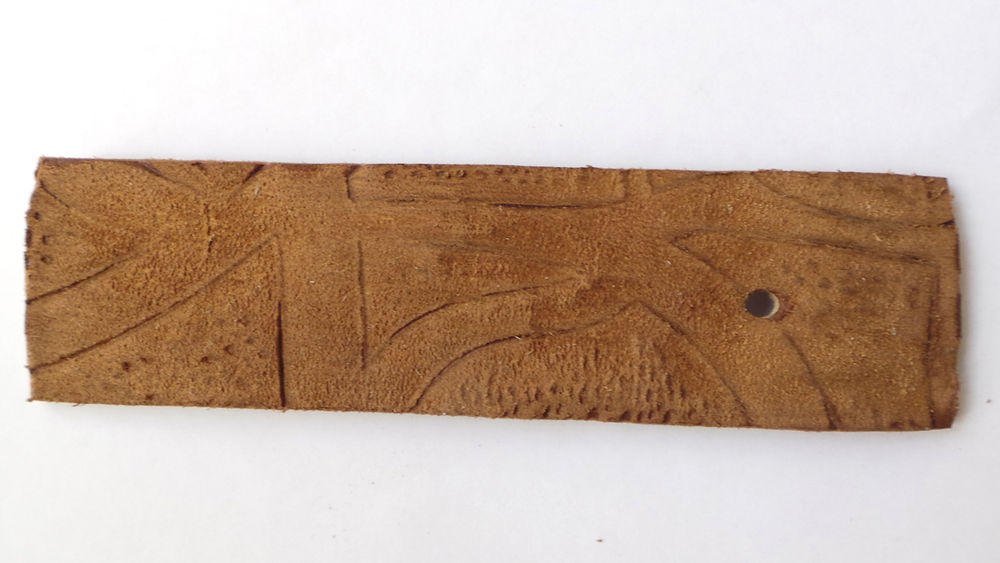

Шлифовальная насадка для гравёра своими руками, фото № 1

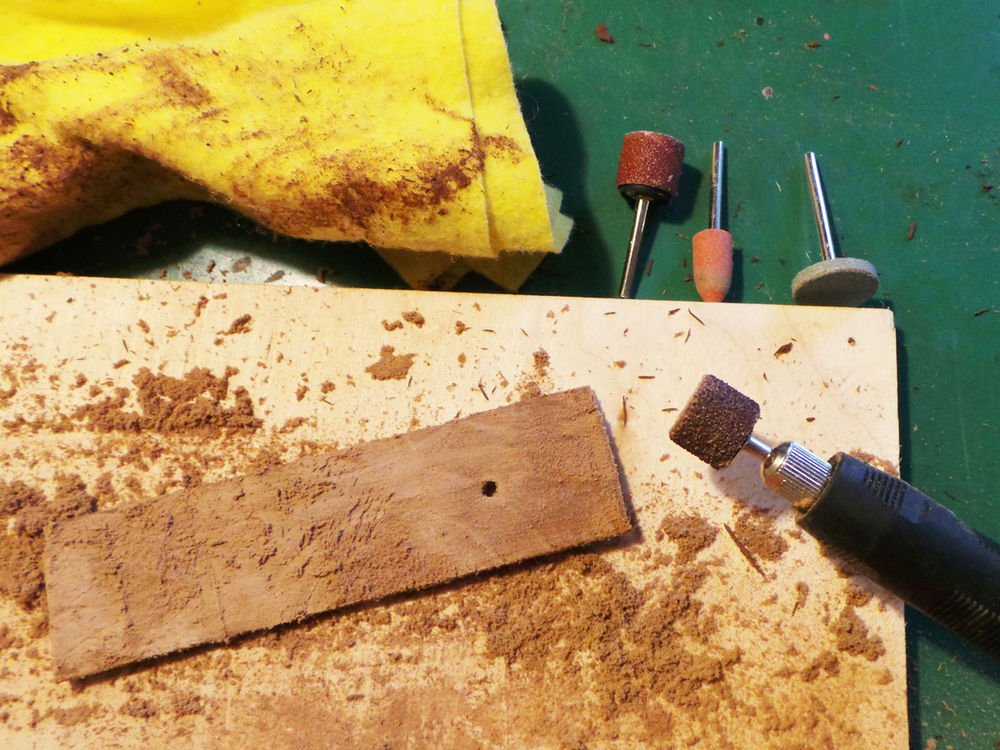

Сначала стачила верхний слой теснёной кожи для придания кожаной заготовке более плоской поверхности. Очень много грязи от такого процесса.

Шлифовальная насадка для гравёра своими руками, фото № 2

Три верхние насадки от гравера Калибр не подошли. Наждачный валик коричневый из набора насадок, шедших в кейсе с гравёром Калибр, не помог — слетел с резинового валика сразу в следствие несовпадения диаметров. Снимала верхний слой коричневым цилиндром из отдельного набора к Калибру. Там сошлись размеры валика и резиновой насадки. Вот результат.

Шлифовальная насадка для гравёра своими руками, фото № 3

Далее нарисовала желаемые кружки и отметила серединки.

Шлифовальная насадка для гравёра своими руками, фото № 4

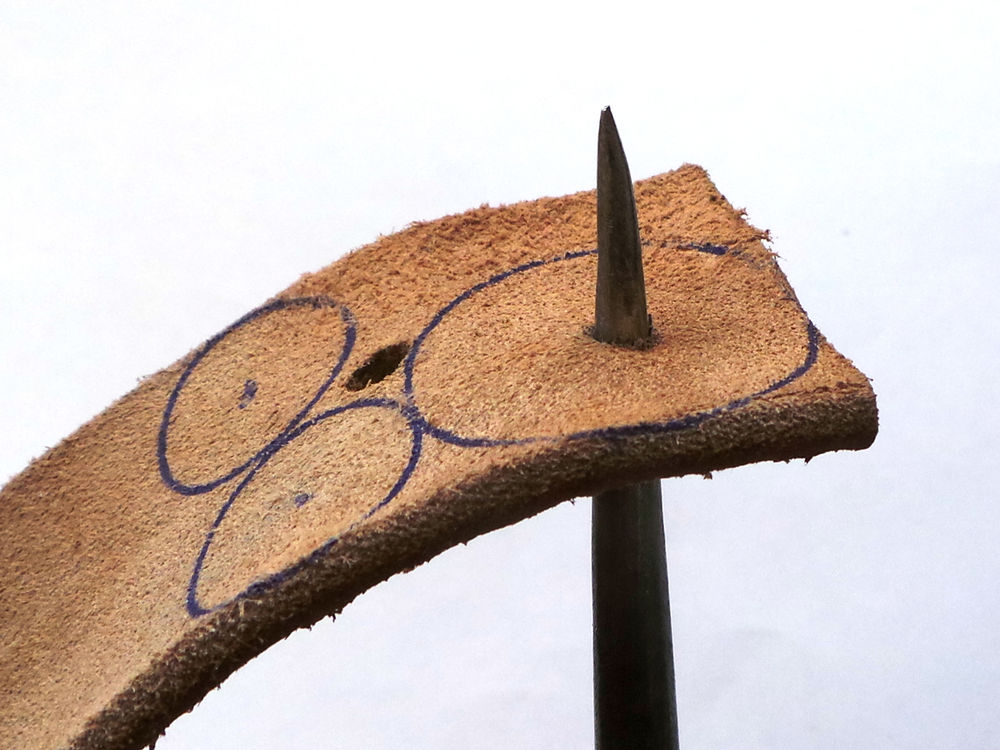

Потом проколола центр кругов шилом.

Шлифовальная насадка для гравёра своими руками, фото № 5

Отверстие не везде получилось по центру.

Шлифовальная насадка для гравёра своими руками, фото № 6

Думаю в следующий раз целесообразно сначала колоть отверстие, а потом пририсовывать кружок. Подправила контур кругам по трафарету из коричневого отрезного круга, шедшего в комплекте насадок к Калибру.

Шлифовальная насадка для гравёра своими руками, фото № 7

Вырезала круг не совсем аккуратно, так как это совершенно не обязательно, потому что буду подшлифовывать его контур гравёром.

Шлифовальная насадка для гравёра своими руками, фото № 8

Ну вот и шаблон сломался!

Шлифовальная насадка для гравёра своими руками, фото № 9

Надо из картона шаблончиков наделать. Но лучше изготовления для аккуратных и ровных кружков пользоваться пробойником для кожи (на Ярмарке Мастеров такие тоже есть). Но у меня такой просечки-пробойника не было. Поскольку отверстие после вырезания оказалось не по центру, подравняла круг и после вырезания.

Шлифовальная насадка для гравёра своими руками, фото № 10

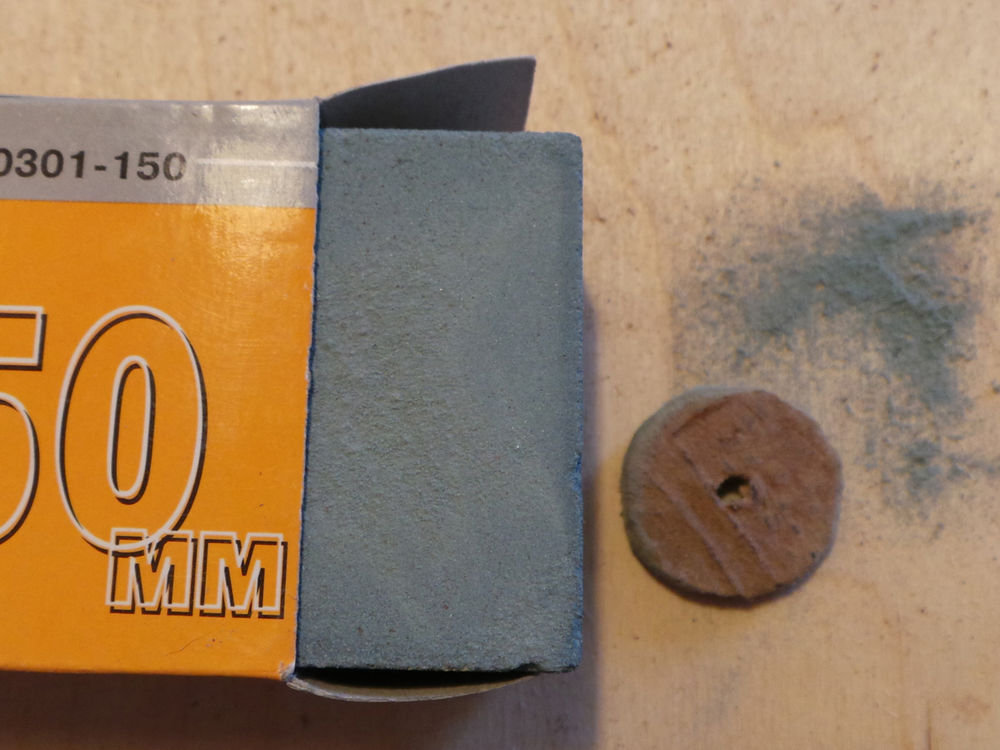

Править кожаный кружок на бруске оказалось совершенно невозможно — грязь и ноль результата.

Шлифовальная насадка для гравёра своими руками, фото № 11

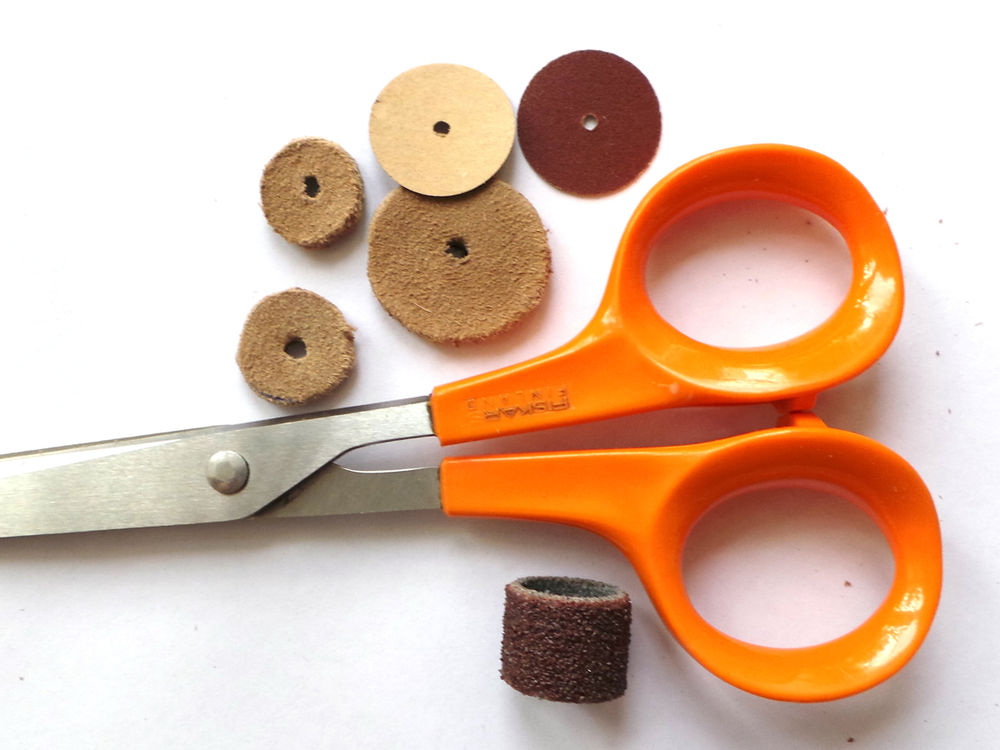

Обтачила кожаные кружочки той же цилиндрической насадкой, что и ремень в начале. А вырезала круги финскими ножницами Fiskars 1988 года выпуска. Прекрасно режут, всем рекомендую такие ножницы.

Шлифовальная насадка для гравёра своими руками, фото № 12

Перехожу к наждачной бумаге.

Шлифовальная насадка для гравёра своими руками, фото № 13

Рисую круги по контуру обточенного кожаного круга и делаю дырочки.

Шлифовальная насадка для гравёра своими руками, фото № 14

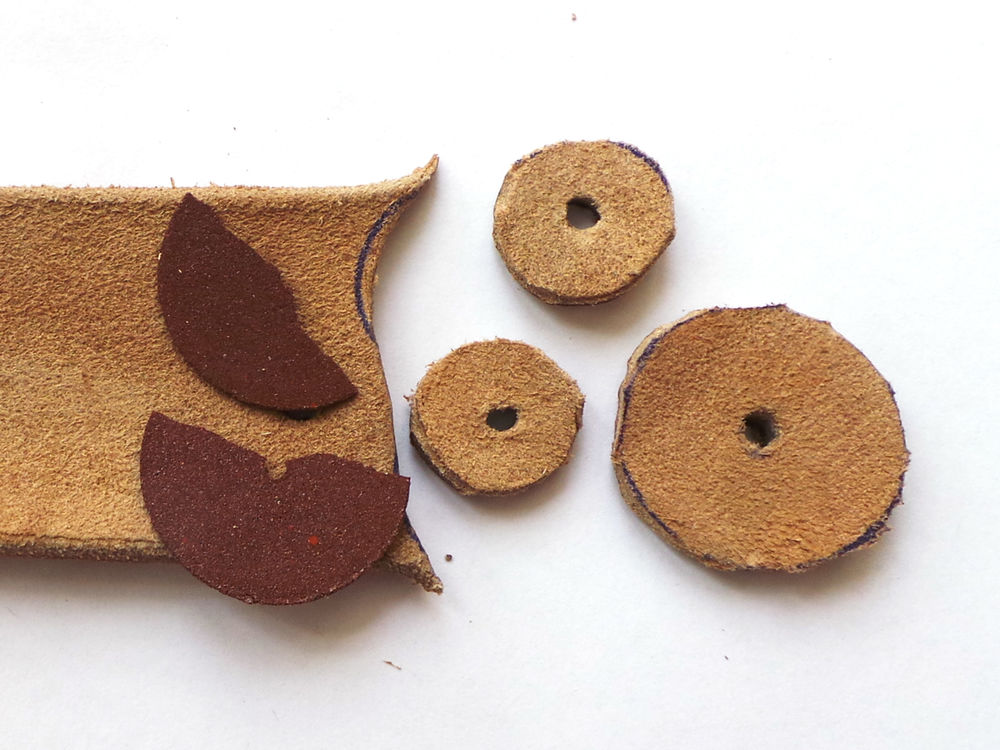

Потом вырезаю шлифовальные кружочки. Опять кривовато! Ну подравняю прямо на насадке.

Шлифовальная насадка для гравёра своими руками, фото № 15

Собираю насадку на имеющемся у меня держателе:

Шлифовальная насадка для гравёра своими руками, фото № 16

Шлифовальная насадка для гравёра своими руками, фото № 17

Ну и теперь: пробую! Сил правда уже не осталось на серьёзную работу, и я зашлифовала стальную линейку. Получилось! Теперь только наждачки меняй с различной зернистостью! Ура!

Шлифовальная насадка для гравёра своими руками, фото № 18

На изготовление вместе с фотографированием ушло аж три часа. Многовато! Ну а теперь только кружки из наждачки режь. Это максимум 10 минут!

Надеюсь, этот опыт будет вам полезен. А я буду публиковать отполированные вещи, которым я верну вторую жизнь с помощью такой насадочки!

www.livemaster.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
