Простая GSM-сигнализация из старого сотового телефона
РадиоКот >Чердак >Простая GSM-сигнализация из старого сотового телефона
Время жизни сотовых телефонов, пожалуй, одно из самых коротких из всей бытовой радиоаппаратуры по причине быстрого морального устаревания. У многих без дела валяются устаревшие кнопочные мобильные телефоны в рабочем состоянии. Добавив к такому телефону модуль датчика движения Arduino и небольшую схему управления можно соорудить простую автономную систему сигнализации по каналу сотовой связи.
В Интернете есть много видеобзоров различных моделей малогабаритных китайских GSM-сигнализаций. В них требуется лишь установить SIM-карту сотового оператора и произвести несложную настройку. Срабатывание сигнализации в них происходит либо по превышению уровня звука, либо по пироэлектрическому датчику движения. Первый вариант явно непрактичен, т.к. неизбежны ложные срабатывания от громких посторонних звуков (гроза, звонок в дверь, звонок телефона, ремонт у соседей и т.
Поэтому практический смысл имеет использование в таком устройстве пироэлектрического датчика движения.
На практике всем этим моделям китайских сигнализаций присущи значительные недостатки.
Во-первых, на номер установленной в сигнализацию SIM-карты может позвонить кто угодно, например, случайно ошибясь номером, и не только прослушать, что у Вас происходит в помещении. Последний входящий номер записывается для дозвона по нему при срабатывании сигнализации. Так что звонка от китайца можно в ответственный момент не дождаться. Рекомендация о периодическом звонке на охранный номер для подтверждения правильного номера довольно хлопотна.
В третьих, у подобных устройств нет интерфейса для оперативного просмотра состояния счета, входящих сообщений от оператора и т.
д., что тоже довольно неудобно.Поэтому более практично использовать морально устаревший обычный кнопочный мобильный телефон. В настройках телефона можно установить фильтр звонков, и уже никто кроме того, кому положено, не сможет Вас прослушать. К тому же в нашем распоряжении будет полноценный интерфейс с клавиатурой и дисплеем, где будет выводиться вся нужная информация о состоянии батареи, входящих сообщениях и т.д.
Датчик движения использован в виде доступного недорогого готового модуля Arduino HC-SR501 с линзой Френеля:
В Интернете имеется datasheet на него со схемой:
Модуль выполнен на базе микросхемы BISS 0001 с цепями обвязки.
Напряжение питания модуля (4.5-20)В, потребляемый ток менее 50мкА.
При обнаружении движения теплового объёкта на выходе формируется импульс длительностью 5-200сек (подстраивается резистором).
Модуль имеет 2 режима работы в зависимости от состояния джампера:
L — одиночный захват, при каждом срабатывании датчика появляется отдельный импульс;
H — повторяемые измерения, при срабатывании датчика несколько раз подряд на его выходе (на OUT) остается высокий логический уровень.
Вот картинка с сайта https://digitalchip.ru из Интернета:
Сигнал Out с модуля используется для управления исполнительным устройством, в данном случае – кнопкой вызова на сотовом телефоне.
Электрическая схема сигнализации выглядит следующим образом:
Она состоит из простейшего детектора радиоизлучения на VD1, VT1, управляющей логики на DD1, PIR датчика движения Arduino HC-SR501, развязывающего оптрона DA1 для управления кнопкой вызова телефона, двух выключателей и внешнего аккумулятора.
Так получилось, что в применённом телефоне Siemens A50 аккумулятор оказался негодным, а новый стоил приличных денег. Поэтому пришлось на проводках подпаять другой аккумулятор с разбитого смартфона Fly, с большей ёмкостью и габаритами.
Отдельный микрофонный усилитель с микрофоном устанавливается опционально на случай, если чувствительности встроенного в телефон микрофона недостаточно. Для экономии энергии аккумулятора питание на усилитель подаётся лишь при работе телефона на передачу. Наведенные при этом в антенне WA1 импульсы выпрямляются диодной сборкой VD1, открывается транзистор VT1 и через резистор R9 разряжает конденсатор C5. Время зарядки этого конденсатора через R4 выбрано порядка 30 сек, поэтому пока идут пакеты импульсов с передатчика телефона, конденсатор C5 постоянно разряжается через R9 и VT1, удерживая на входах триггера Шмита (выв.
Формирование импульса на кнопку вызова телефона происходит следующим образом. В первый момент после включения питания конденсатор C4 разряжен (через R10, VD2, SA2 на корпус либо R1, SA1 на корпус). На выв. 13 триггера Шмита низкий лог. уровень, а на его выходе 11 – высокий. При этом оптрон DA1 закрыт и формирование импульса вызова заблокировано для того, чтобы было время отойти от сигнализации после включения на достаточное расстояние без её срабатывания. Также блокировка формирования вызова происходит с выв.6 DD1 при работающем передатчике телефона. В дежурном состоянии, когда конденсаторы C4, C5 заряжены, на выводе 11 DD1 лог.0 и разрешена работа оптрона DA1. При появлении на выходе датчика движения лог.1 открывается светодиод оптрона DA1 и загорается красный светодиод. При нажатии кнопки вызова телефона (зелёная, с трубкой) на его дисплее высвечивается последний набранный номер.
Для того, чтобы при движении нагретого объекта в поле датчика на его выходе формировались непрерывные импульсы, джампер на модуле необходимо установить в положение L:
Правым подстроечным резистором следует установить минимальную длительность выходного импульса, а резистор R13 на Рис.1 лучше уменьшить до 100 Ом. Подстроечным резистором слева устанавливают максимальную чувствительность датчика.
При этом срабатывание системы происходит буквально за считанные секунды. При попытке быстро зайти в комнату с сигнализацией и выключить её на экране телефона видно, что уже идёт вызов.
Управляющая схема собрана на печатной плате из двухстороннего фольгированного стеклотекстолита размерами 48х30мм. Антенна WA1 выполнена в виде печатного проводника:
Всё устройство собрано в корпусе от неисправного роутера:
Вид с обратной стороны с кнопками:
Телефон верхней частью, где расположена антенна, почти вплотную примыкает к печатной антенне на плате управления. В случае использования другой модели телефона следует уточнить, где именно у него расположена GSM-антенна.
Модуль датчика движения установлен в вырезанных пазах сбоку корпуса так, что органы регулировки расположены сверху:
Для маскировки корпус роутера накрыть, например, газетой, направив линзу датчика на входную дверь.
Для правильной работы сигнализации необходимо настроить телефон.
Вот один из вариантов под конкретный Siemens A50.
В «Контакты» следует ввести тот номер телефона, на который будет производиться дозвон в случае срабатывания сигнализации. Этот номер следует включить в группу, например, «Семья». Также в эту группу можно добавить номера телефонов, с которых будет разрешено автоподнятие трубки. Остальные номера можно удалить.
Далее следует выключить звонок на телефоне (включить тихий режим без звука).
Для автоподнятия трубки можно использовать соответствующие настройки в пункте «Гарнитура», если конечно она у Вас есть.
В противном случае из телефона извлекается виброзвонок, а на его место припаивается оптрон, например TLP126 фирмы Toshiba.
Особенностью оптрона TLP126 является наличие двух светодиодов, включенных в обоих направлениях, малые габариты и ток срабатывания. Также была подтверждена работоспособность с оптроном TLP185, у которого один светодиод.
Выходы транзистора оптрона (выв.4, 6) припаиваются к кнопке вызова. При этом следует при включенном телефоне определить, на каком из печатных контактов кнопки «+», а на каком «-».
После этого телефон можно собирать. В настройках «Аудио» необходимо включить фильтр «Семья». При этом вызовы с остальных номеров будут только высвечиваться на дисплее телефона без звукового сигнала и вибрации и автоподнятия трубки с чужого номера не произойдёт.
Теперь необходимо выбрать из «Контактов» номер, на который должно производиться отзванивание при срабатывании сигнализации, и нажать кнопку вызова для его запоминания. Теперь при первом нажатии кнопки вызова на экране телефона высветится этот последний набранный номер, а при повторном – его набор.
При срабатывании датчика движения управляющая плата пропустит с него два импульса, т.е. произойдет 2 нажатия кнопки вызова телефона, после чего заработает передатчик телефона и остальные импульсы, а соответственно и «нажатия» на кнопку вызова будут заблокированы.
Если телефон с монохромным ЖК-дисплеем, подсветку лучше отключить в настройках для экономии энергии аккумулятора. Если дисплей цветной, то лучше установить минимальную яркость и время гашения дисплея.
Теперь, что касается отдельного микрофона с усилителем, то это как говорится, на любителя. В применённом автором телефоне Siemens A50 чувствительность микрофона оказалась крайне низкой и составляла 30-40 см для обычной речи. Чисто для спортивного интереса был собран отдельный внешний усилитель с микрофоном. Сначала была опробована схема с АРУ, но ввиду особенностей схемотехники такие усилители создают хлопки в начальный момент при появлении громких звуков. Намного более качественно себя показала схема с компрессией на 3-х полевиках и сдвоенном ОУ, прототип которой был найден на просторах Интернета (https://dedclub.blogspot.com/2014/03/blog-post_2.html). Вот окончательный вариант доработанной схемы:
Транзистор VT1 по схеме стабилизатора тока – это динамическая нагрузка для встроенного в электретный микрофон полевика. Далее следует аналогичный каскад на второй паре полевиков VT2, VT3, ФНЧ на DA1.1 и оконечный усилитель-ограничитель на DA1.2.
Схема собрана на двухсторонней печатной плате с экраном из белой луженой жести от банки из-под сгущёнки:
Подстроечным резистором R10 регулируется уровень сигнала на выходе усилителя.
Чувствительность такого усилителя оказалась довольно высокой. Шепот улавливается с расстояния в несколько метров. Перегрузок при появлении резких громких звуков нет. В общем, этот усилитель я бы порекомендовал к использованию в слуховых аппаратах, радиомикрофонах, а также трансиверах.
Экран необходим для защиты от внешних электромагнитных наводок. При расположении усилителя рядом с работающим на передачу мобильным телефоном помех практически не слышно. Но это при отсутствии непосредственной связи с телефоном.
При подключении же питания усилителя к плате управления, а выхода вместо штатного микрофона слышимость помех от телефона существенно возросла. Возможно, что с другими телефонами картина будет несколько иная. В настоящее время автор всё ещё находится в поиске наиболее оптимального согласования микрофонного усилителя с телефоном для полного устранения помех от его передатчика.
Зарядка аккумулятора производится от штатного ЗУ телефона. Несмотря на почти удвоенную ёмкость зарядка протекает нормально, только дольше по времени.
Время непрерывной работы такой самодельной сигнализации от одной полной зарядки аккумулятора составляет более 2-х недель. Но в каждом конкретном случае всё зависит от энергопотребления телефона и ёмкости аккумулятора. Микрофонный усилитель включается лишь при работе передатчика телефона, сам модуль датчика движения потребляет менее 50мкА, а плата управления в режиме ожидания практически не потребляет ток.
Файлы:
Файлы
Все вопросы в Форум.
|
Как вам эта статья? |
Заработало ли это устройство у вас? |
GSM сигнализация с возможностью управления с Iphone, смартфона или мобильного телефона (модель G1)
Хотите купить универсальную
охранную GSM сигнализацию? Обратите свое внимание
на GSM сигнализацию с возможностью
управления с Iphone, смартфона или мобильного телефона (модель G1).
Задача
данной системы это обнаружение проникновения в охраняемое помещение и
информирование о проникновении. Благодаря современным интеллектуальным датчикам
система гарантированно обнаружит момент проникновения, а используя новую трех
диапазонную GSM технологию сигнализация гарантированно донесет информацию о
вторжении до владельца. Именно благодаря использованию GSM сетей, данная
недорогая охранная система сигнализации идеальна для использования в квартирах,
офисах, домах и т.д. Используя беспроводные технологии данная система
становится крайне мобильной, что позволяет ее быстро установить (буквально за
несколько минут), и так же быстро демонтировать ее при необходимости. Вся
охранная GSM сигнализация состоит и двух основных частей – централи и датчиков.
Централь получает и обрабатывает данные со всех беспроводных датчиков, а так же
принимает решение о том поднимать тревогу или нет. Датчики в данной GSM
сигнализации, выполняют функции «глаз и ушей» основного блока управления
(централи) и так же являются неотъемлемой частью системы сигнализации.
Для
обработки данных с датчиков необходима всего одна централь, количество датчиков
может варьироваться от 1-2 до 400-500, а в некоторых системах еще больше.
Принцип действия системы крайне прост – беспроводные датчики развешиваются
таким образом, что бы контролировать проникновение в охраняемую зону и
подключаются к централи беспроводным путем. После этого, сама централь GSM
сигнализации настраивается на определенные действия (тревогу, рассылку
сообщений, звонки и т.д.). После того как любой из датчиков передает сигнал о
тревоге – система следует заранее запрограммированным действиям и сообщает о
проникновении владельцу.
Управление системой GSM
сигнализации возможно как с брелков так и с телефона владельца. Помимо этого,
стоит помнить что, только телефон владельца может отдавать команды системе
сигнализации (или телефоны которые укажет сам владелец). Настройка системы
происходит в ручном режиме, с телефона владельца при помощи SMS сообщений и
производится один раз, дополнительно настраивать можно сколько угодно раз — все
настройки сохранятся, даже после пропадания электричества.
Информация о тревоге
на телефон владельца приходит в виде SMS сообщений с заранее
запрограммированным Вами текстом сообщения. В течении 30 секунд после тревоги,
система оповещает Вас о проникновении по SMS или звоня на указанные телефонные
номера. Передача информации между централью и датчиками происходит беспроводным
путем, по радиоканалу, на частоте 433 МГц (на которой работают большинство
современных датчиков). Дальность передачи составляет 100 метров, при прямой
видимости, при этом это расстояние передачи может уменьшатся при возникновении
преград между централью и датчиками. Благодаря беспроводной работе датчиков,
нет необходимости прокладывания кабелей, коробов и другой возни с их
подключением. Более того, беспроводная технология позволяет сохранить ремонт не
тронутым, так как датчики питаются от батареек расположенных внутри них. При
этом время работы датчика от одной батарейки составляет от 4-6 до 9-12 месяцев
(в зависимости от влажности, температуры и качества самой батарейки).
Единственное устройство что имеет провод это централь которая питается от сети.
Разнообразие датчиков с которыми может работать система велико, это и датчик
движения, и датчик открытия дверей (окон), датчик газа, датчик дыма, датчик
вибрации, акустический датчик, датчик разбития, тревожная кнопка и т.д. Централь
поддерживает функцию разбивания датчиков на отдельные группы, так называемые
«охранные зоны», что позволяет, отделять датчики одной комнаты от датчиков
другой и даже частичную постановку системы под охрану. В таким режиме система
будет находится в режиме «охраны», но сигналы от некоторых датчиков будут ею
игнорироваться, что бывает полезно в офисных помещениях с разным графиком
работы.
Основными особенностями данного комплекта можно назвать полную готовность к
установке, низкую стоимость, беспроводную передачу данных и работу через GSM сеть. Система включает в себя — GSM централь (с
антенной), беспроводной датчик движения, беспроводной датчик открытия дверей,
проводная сирена, два пульта-брелка (для постановки и снятия с охраны), а так
же элементы питания необходимые для работы.
Система предназначена для установки
внутри помещения, установка датчиков или централи вне помещения может привести
к их выходу из строя (не гарантийный случай). Централь имеет возможность
подключения более 300 дополнительных датчиков, работающих на частоте 433 МГц.
Изюминка данной системы это ее низкая цена, в сравнении с другими системами на
рынке. Цена системы напрямую указывает на отсутствие различных ненужных или
мало используемых функций системы, которые были убраны, за счет чего и
удешевлена сама централь. Основные же функции (ради которых и покупается
система) работают без нареканий, система работает как часы. На лицевой панели
расположено несколько светодиодов индикаторов, информирующих о состоянии
централи и режиме работы. Учитывая «привязанность» системы к телефону
владельца, исключается возможность взлома системы. Централь имеет приятный
внешний вид, что позволяет удобно размещать ее на стене, не испортив внешний
вид помещения.
Передача сообщений производится при помощи SMS сообщений и
обычной SIM-карты любого оператора. SIM-карта устанавливается в специальный
разъем на корпусе (с боковой стороны централи), для корректной работы на
«карте» должны быть деньги, для отправки SMS-сообщений. Более детальную
информацию о системе, датчиках и их параметрах можно найти на этой же странице
(ниже) в разделе «Характеристики». Покупая данную систему охранной GSM
сигнализации, Вы получаете не узконаправленный набор, а наоборот широко
ориентированный. Это и GSM сигнализация для дома, и GSM сигнализация для
квартиры, и GSM сигнализация для офиса, и GSM сигнализация для дачи, и GSM
сигнализация для гаража, и GSM сигнализация для склада и многое другое. Более
того, это вполне себе GSM сигнализация для самостоятельной установки, так как
не требует специальных знаний для работы. Если Вы точно решили обезопасить свое
имущество от посторонних посягательств, покупайте данную недорогую GSM
сигнализацию, таким образом Вы получите оборудование высокого качества, не
затрачивая при этом значительных денежных средств.
Спецификация
- Возможность самостоятельный
постановки / снятия для каждой зона
- Поддержка 2 проводных и 12
беспроводных зон
- Поддержка двусторонней связи
- Может работать как с
проводными так и с беспроводными датчиками
- Каждая беспроводная зона может
насчитывать свыше 250 беспроводных датчиков
- Возможность записи голосовых
сообщений с их последующим воспроизведением при тревоге
- Функция отправки SMS
сообщений на 3 разных телефона для информирования о тревоге
- Отправка SMS сообщений и для
информирования пользователей о конкретной зоне срабатывания
- Позволяет отправить SMS
сообщения о тревоге
- Функция автоматического
набора до 3 телефонных номеров для
информирования о тревоге
- Функция прослушивания
окружения возле централи при помощи телефона
- Возможность программирования,
управления системой с помощью клавиатуры, пульта ДУ, SMS или по телефону.
- Возможность программирование
при помощи SMS имени зоны и дополнительной информации
- Возможность SMS запроса о
состоянии системы
- Функция защиты паролем
настроек системы
- Автоматическое
информирование владельца при неправильном вводе пароля более 3 раз
- Наличие резервного
аккумулятора позволит системе работать некоторое время при отсутствии
электропитания
- SMS уведомления о пропадании
и восстановлении электропитания
- Возможность отправки сигнала
тревоги к GSM пультам охраны используя GSM сеть
- Система (в базовой
комплектации) не предназначена для установки вне помещения, так как не имеет
влагозащитного корпуса. Попадание влаги внутрь централи может привести к ее
выходу из строя
Описание кнопок и индикаторов системы сигнализации (нумерация индикаторов снизу вверх)
- Светодиод 1: Аварийная
кнопка – при нажатии сигнализация переходит в режим тревоги
- Светодиод 2: Индикатор
моргает — при сигналах от беспроводного датчика или пульта дистанционного
управления, в противном случае — не горит
- Светодиод 3: Индикатор «GSM
СЕТЬ» — мигает каждые 2 сек.
, когда сигнал GSM сети нормальный, когда сигнал
GSM сети очень слабый мигает каждую 1 сек. - Светодиод 4: Индикатор
«ТРЕВОГА» — горит или моргает при переходе системы в режим тревоги, в обычном
режиме — выключен
- Светодиод 5: Индикатор
«отдельной зоны» — горит или моргает при частичной постановке (при постановке
какой то отдельной зоны)
- Светодиод 6: Индикатор
«ОХРАНА» — горит когда централь поставлена под охрану, не горит при снятии с
охраны.
- Светодиод 7: Индикатор
«ПИТАНИЕ» — горит когда подается питание на централь, не горит — когда питание
не подается
Характеристики
Центральный блок
- Частота GSM: 900/1800MHz
(стандарт), 850/1900MHz (опционально)
- Частота приёмника
беспроводных датчиков: 315MHz / 433MHz
- Дальность приёма стандартных
беспроводных датчиков: 100 м
- Количество программируемых
беспроводных датчиков: неограниченно
- Количество портов для
подключения проводных датчиков: 2
- Резервное питание: резервный
аккумулятор
- Емкость аккумулятора: 850 мA
- Расход энергии (в рабочем
режиме): <0,6 Вт
- Время работы от
аккумулятора: около 10 часов
- Потребляемая мощность:
AC110V до 240 В, 50 Гц или 60 Гц
- Питание: 12V DC
- Влагозащита: нет
- Рабочая температура: -10 ~ +60 °C
- Влажность: не более 85% (без
конденсации)
- Размер: 150 × 100 х 16 мм
Проводная сирена
- Уровень звука: 110 dB
- Рабочая температура
эксплуатации: -10 Сº +40 Сº
- Влагозащита: нет
Беспроводный датчик открытия для окон / дверей
- Питание: DC 12V (внутренняя
12 V батарейка)
- Ток потребления в режиме
передачи: 15mA
- Частота передачи: 433 MHZ
- Дальность передачи на
открытом пространстве: 100 м
- Магнитный зазор
срабатывания: 10 мм
- Рабочая температура
эксплуатации: -10 Сº +40 Сº
- Влагозащита: нет
Беспроводный датчик движения
- Питание: DC 9V (внутренняя
9V батарейка)
- Ток потребления в режиме
передачи: 20 mA
- Частота передачи: 433 MHZ
- Дальность передачи на
открытом пространстве: 100 м
- Детектирование объекта со
скоростью передвижения: 0.
3 — 3m/s - Расстояние детектирования:
до 12 метров
- Угол захвата детектора: по
горизонтали 110°Ю по вертикали 80°
- Рабочая температура
эксплуатации: -10 Сº +40 Сº
- Влагозащита: нет
Брелок управления
- Питание: DC 12V (внутренняя
12 V батарейка)
- Ток потребления в режиме
передачи: 15 mA
- Частота передачи: 433 MHZ
- Дальность передачи на
открытом пространстве: 100 м
- Рабочая температура
эксплуатации: -10 Сº +40 Сº
- Влагозащита: нет
Комплект поставки
- Централь – 1 шт.
- Пульт программирования – 1
шт.
- Беспроводной дверей/окон – 1
шт.
- Беспроводной датчик движения
– 1 шт.
- Брелок управления – 2 шт.
- Сирены (более 110 дБ) – 1шт.
- Адаптер питания – 1 шт.
- Руководство пользователя (рус.)
– 1 шт.

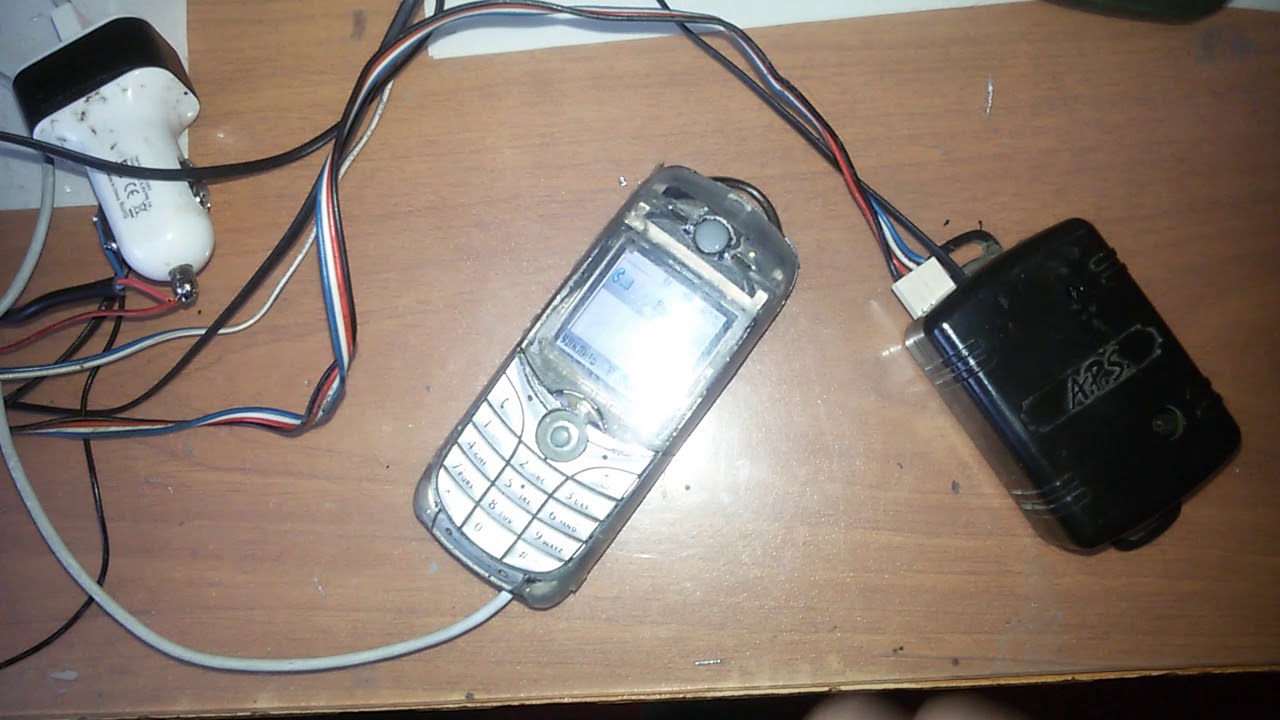

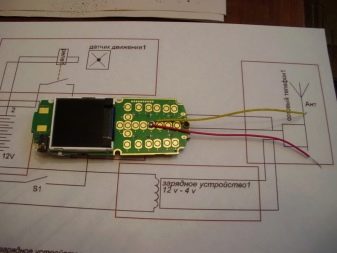

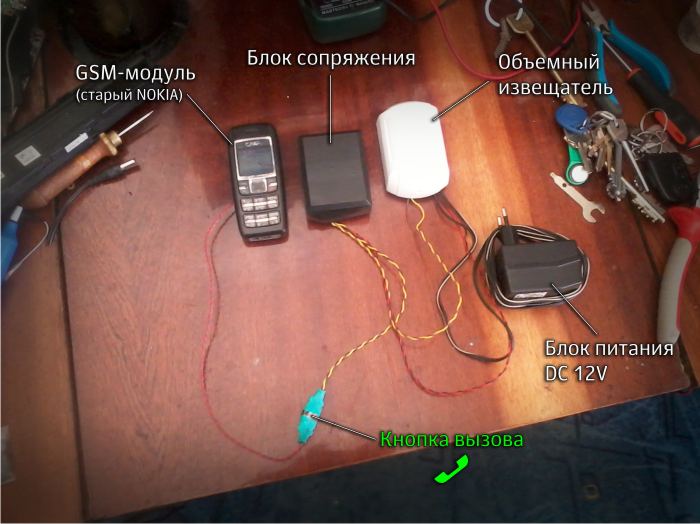

GSM сигнализация из телефона NokiaНа сайте Вы найдете описание, как сделать GSM сигнализацию своими руками из старого телефона Nokia без разборки аппарата. При желании Вы сможете
В данный момент существуют 2 версии устройства GSM сигнализации —
Видео работы GSM авто сигнализации |
