Привет самодельщикам, а также дачникам!

В данной статье, я хочу затронуть тему защиты дачных участков от проникновения на их территорию различных непрошеных гостей. И поводом для этого послужила неприятная история, которая недавно произошла с одними нашими знакомыми дачниками.

Так на днях мы узнали, что где-то в конце января у них обворовали дачу, находящуюся в одной деревне неподалеку от нас. Причем как оказалось, ворам даже ни пришлось ломать замки или перелезать через высокий забор, поскольку для того, чтобы проникнуть на территорию дачи, они просто снаружи приподняли ломиком калитку и сняли ее с петель. И все из-за того, что на петлях этой калитки, наши знакомые не сделали заранее никакого стопора.

Именно поэтому, сегодня я хочу рассказать об очень простом, но при этом достаточно надежном варианте такого стопора, который можно легко сделать своими руками.

Начну с того, что сейчас многие дачники для входа и въезда на территорию своих участков устанавливают металлические калитки и ворота, которые, конечно же, являются значительно более прочными и долговечными чем деревянные. При этом, для навешивания таких калиток и створок ворот, как правило, используют вот такие приварные гаражные петли, которые можно купить во многих хозяйственных магазинах или на строительных рынках.





Эти петли хороши тем, что при относительно невысокой стоимости, они являются достаточно мощными и прочными, могут выдерживать достаточно большой вес калитки или створок ворот, тем более что в них вкладывается стальной шарик, благодаря которому половинки петель поворачиваются очень легко и плавно. Но, пожалуй, еще одно, очень существенное их достоинство заключается в том, что такие петли закрепляются на воротах при помощи сварки, а значит, их можно приварить куда угодно, по своему усмотрению, так как это будет наиболее удобно.

Именно этим и объясняется популярность таких петель при использовании их в конструкциях дачных калиток и ворот. У нас, кстати, и на створках ворот и на садовой калитке использованы точно такие же петли.

Это на воротах.





А это на калитке.





Однако не нужно забывать, что эти петли являются разъемными. С одной стороны это, конечно же, очень удобно, поскольку в случае какого-либо ремонта или доработки, калитку или ворота можно легко снять с петель. Но с другой стороны, этим могут воспользоваться и злоумышленники. Поэтому если на воротах или калитке нет специального ограничителя или, например, верхнего косяка, то такие ворота или калитку очень легко снять с петель снаружи, даже при наличии мощного навесного замка, который в этом случае может оказаться, совершенно бесполезным.

При этом, как правило, на большинстве дачных ворот и калиток, верхние косяки либо вообще не делаются, либо делаются в качестве перемычек (иногда с козырьками) достаточно высоко, так что они совсем не могут препятствовать тому, чтобы снять створку ворот или калитку с петель.

Вот пример верхней перемычки на нашей калитке, которая как видно расположена достаточно высоко.





Таким образом, нашу дверь также легко можно было бы снять с петель, просто приподняв ее вверх снаружи со стороны улицы.





Однако в реальности сделать это невозможно, поскольку мы заранее позаботились о безопасности нашей калитки, сделав на ней, очень простой, но надежный стопор для петли.



Изготовление стопора



Для того чтобы сделать такой стопор нам понадобились всего лишь болт с гайкой М10-М16, а также сварочный аппарат.

Болт желательно брать длиной 35-40 мм.





Сам процесс изготовления стопора, по сути, заключается лишь в том, чтобы к боковому столбу или косяку ворот, к которому привариваются неподвижные половинки петель, приварить гайку, примерно вот таким образом.





Правда делать это нужно очень аккуратно и для начала все хорошо промерить и прикинуть. Лучше всего приваривать гайку над нижней петлей. При этом гайка должна быть приварена, во-первых, под некоторым углом к косяку, на 1,5-2 см, в сторону от самой петли.





А во-вторых, она должна быть чуть выше верхней вращающейся половинки петли, так чтобы в нее можно было легко вкрутить болт, головка которого не должна задевать за петлю, но при этом быть всего лишь на 1,5-2 мм, выше петли.





После этого, нам остается лишь закрутить болт в гайку примерно на треть его длины так, чтобы головка болта располагалась прямо над петлей.





И вот наш стопор готов!





Теперь калитку уже невозможно будет снять с петель поддев ее снаружи. Однако если нам понадобится снять калитку с петель для ее ремонта, то мы легко сможем это сделать, предварительно выкрутив из гайки болт служащий стопором.

Кстати такой стопор можно покрасить под цвет калитки, а чтобы резьбовое соединение не ржавело, и болт легко выкручивался из гайки, резьбу изредка желательно смазывать какой-нибудь смазкой.

Благодаря такому стопору, дачные воры уже не смогут проникнуть на ваш участок, просто сняв калитку с петель, что, несомненно, сделает вашу дачу более защищенной. Хотя они, конечно, могут попробовать воспользоваться каким-либо другим способом, например, перелезть через забор или сломать замок, но впрочем, это уже другая тема.

Ну и на этом, пожалуй, все! Всем пока и не забывайте по максимуму защищать свои дачи от злоумышленников!

Стопора для ворот, как выбрать, как изготовить самому

Порывы ветра и другие факторы могут стать причиной самостоятельного закрытия ворот. От этого на дверях часто появляются повреждения. Стопора для ворот отвечают за их фиксацию. Но существует множество моделей упоров, поэтому приходится выбирать доводчик для ворот.

Стопоры запоры

Стандартный вариант, который обычно выбирают неопытные мастера. Принцип работы стопора схож со старой версией шпингалета, но размеры намного больше. Подобные приспособления пока невозможно купить в магазине, но если человек разбирается в строительстве, он может сделать их самостоятельно. Потребуются:

• Две трубы длинной 15 см, диаметр – 1,6 см.
• Штыри, которые свободно подойдут для патрубка (будут входить в него без препятствий). Длина от 20 см.
• Пластины шириной 10 см, длина – 15 см. В качестве материала лучше взять нержавейку.

Это нехитрое приспособление может выполнять роль не только фиксатора, но и замка, защищающего от воров.

Готовится фиксатор следующим образом:

1. Трубы приваривают к пластинам. Теперь крепим их к низу ворот.
2. К штырю привариваем рукоятку (к верхней части). Угол должен быть прямым.
3. Открываем створку. Ищем место, где нужно будет установить ответную часть конструкции на 30 см. Важно, чтобы штырь вошел внутрь минимум на 10 см.
4. Штырь может блокировать возможность открывания створок. Чтобы этого не произошло, выше забора нужно приделать крюк-опору для штыря.

Помните, у этой конструкции есть минусы. Порой ответную часть, для опоры штыря, засыпает снегом, и его приходится удалять.

Можно делать штыри с острыми концами. Подобные фиксаторы менее качественные, но все же хорошо работают. Если не удалось найти стальные трубы необходимых параметров, можно немного изменить конструкцию. Используем петли в качестве замены.

Упоры на карабинах

Практичное и доступное решение. Чтобы создать конструкцию, нужны:

• стропа с крюком;
• карабин;
• рым-болт. Резьба – М8.

Также потребуются дрель, клей и метчик. Если вы умеете работать с инструментами, на установку фиксатора потребуется не более 30 минут. Делаем следующее:

• На внутренней части рамы проделываем два отверстия на одинаковой высоте. Создаем резьбу внутри них.
• Болты обмазываем герметичным клеем и вставляем в эту резьбу.
• Надеваем на крепления карабины. Проделываем в них стропы.

Чтобы зацепить крючки, можно использовать фиксированную на стене скобу. В качестве замены подойдет любая прочная конструкция. Недостаток этого метода – непривлекательный внешний вид.

Фиксатор-крюк для эстетов

Крюки для ворот – стандартное, но эффективное приспособление с привлекательным внешним видом. Преимущество этого вида в возможности фиксации в двух положениях. Нужно следующее:

Имеет респектабельный вид и даже позволяет фиксировать створки распашных ворот в двух и более положениях.

• уголки 5 см длиной 80 см и 15 см;
• прут из стали с сечением 1,2 см, длина немного больше метра;
• аппарат для сварки;
• дрель;
• саморезы;
• тиски.

Делаем следующее:

1. В уголке, который мы используем в качестве петли, делаем 3 отверстия, чтобы прикрепить его к воротам. С обратной стороны делаем две дырки по краям. В них мы будем вставлять прутья.
2. Приступаем к созданию крюка. Одну сторону нагретого прута загибаем в форме кольца. Важно оставить зазор, он требуется для одевания крючка на навес. Обратной стороне придаем форму в виде буквы П.
3. Второй уголок будет использован для изготовления навеса. Сверлим в нем 2 отверстия, чтобы прикрепить к створке, а в центральной части обратной стороны одну дырку, чтобы зафиксировать крюк.
4. Крепим уголки таким образом, чтобы большой был установлен на раме, а маленький на створке. В качестве крепления используем саморезы (можно воспользоваться аппаратом для сварки). Одеваем крючок на навес. Теперь приступаем к загибанию кольца.

Можно экспериментировать с конструкцией, чтобы получился эффективный стопор.

Стопор упор

Простая конструкция, которая подойдет тем, у кого конструкция обшита деревянным материалом. Чтобы создать такое приспособление, потребуется деревянный брус и петля из-под форточки. Один край петли закрепляем на бруске, второй на створке.

Существует и аналог из металла, который делается на основе трубы. Ее подвижно закрепляют на створке. Труба поднимается и фиксируется тросом. А для фиксации самих ворот трубу нужно опустить вниз. Чтобы увеличить площадь упора, верхнюю часть трубы необходимо обрезать под углом.

Фиксатор-ловушка с собачкой и пружиной

Сложное в конструкции приспособление, но оно способно осуществлять автоматическую фиксацию ворот благодаря пружине. Нужно следующее:

Чтобы закрыть ворота, когда устройство находится в нижней части, достаточно слегка опустить собачку ногой.

• скоба с пазом, сделанная из уголка 5 см. Ее крепят к створке;
• собачка в форме крюка;
• шарнир, чтобы собачка была подвижной;
• стальная труба. Диаметр – 4 см;
• приваренная к трубе железная пластина. Толщина – 0,4 см;
• приклеенная к трубе прокладка из резины. Ее предназначение – сделать работу устройства бесшумной.



Трубу с собачкой крепим на определенной дистанции от стены. Фиксируем скобу на створке. Работает система следующим образом – в процессе движения створок зафиксированная скоба приподнимает крючок, который опускается и хорошо закрепляет створку.

Установить конструкцию можно и внизу ворот, но в таком случае нам понадобится пружина. Она позволит собачке изменить положение на горизонтальное. А для закрывания дверей нужно немного опустить крюк.

Фиксатор-ловушка без пружины

Для его создания необходима толстая пластина из стали. Ее нужно согнуть с одной стороны и монтировать к согнутому краю ручки для ворот. К нижнему концу пластины привариваем прут из стали. Этот же прут вставляем в неподвижные на земле скобы (фиксируем их).

Чтобы стопор правильно работал, важно, чтобы ровная часть пластины была длиннее, а впоследствии тяжелее участка, который сгибается.

Только в таком случае створка сможет опустить согнутый край пластины своей массой (она делает это в процессе движения). Остаток детали же опустится от собственного веса, поднимет согнутый конец с рычагом и осуществит фиксацию ворот. Чтобы закрыть двери, просто опустите рычаг вниз.

Другие виды

Электромагнитный замок для калитки набирает все большую популярность за счет своей современности и возможности обезопасить частный дом и участок на высшем уровне.

Можно также купить на калитку электромагнитный замок.

Они стали очень популярными для дачи или коттеджа. Покупатели часто выбирают магнитные замки, поскольку это идеальное соотношение цены и качества.

Приобрести электромагнитную опору можно на рынке. Можно найти как сложные и прочные модели, так и дешевые и доступные. Монтировать такую конструкцию несложно самостоятельно, помощь специалистов не требуется.

Существует несколько видов электромагнитных замков:

• Сдвиговые модели. Замок обеспечивает устойчивую фиксацию. Но чтобы это обеспечить, необходимо правильно врезать конструкцию в полотно ворот. Для этого лучше обратится к профессионалам.
• Удерживающая модель более популярная. Это накладной запор, который сможет установить владелец территории.

Принцип работы всех замков схож:

1. К магниту притягивается ответная пластина.
2. Конструкция удерживается определенное количество времени.

Отличия в замках могут быть связаны с силой удержания. Поэтому при выборе нужно отталкиваться от веса ворот, которые придется удерживать при помощи замка. Обычно калитка весит до 200 кг, поэтому выбираем соответствующий замок.

Технологии развиваются, и замков становится все больше. Устройства также могут отличаться особенностями и управлением. К примеру, в сложных моделях часто ставят контроллеры, управляющие механизмом.

Замки рассчитаны на использование на улице.

Магнитный замок на калитку имеет специфичное расположение самого магнита. Он, как и скважина, ставится на стороне улицы, в то время как кнопка контроля находится во внутренней части.

Какой выбрать

У нас есть выбор – создать стопор своими руками или купить заводскую модель и просто установить ее. Заводские модели отличаются качеством и простотой монтажа, не нужно собирать конструкцию из запчастей для ворот, но это выйдет дороже. В то время как для конструкций своими руками нужны только детали, но вы потратите время на их сборку и создание чертежей. Все зависит от пожеланий пользователя. Но можно дать несколько советов относительно выбора деталей:

• важно, чтобы корпус был сделан из нержавеющего металла;
• у штырей должна быть хорошая защита как от осадков, так и от ударов;
• важно, чтобы конструкция работала как в жару, так и в холод;
• используйте масло для деталей;
• на ворота часто устанавливают датчики движения, чтобы они открывались и фиксировались автоматически.

Существует большой выбор стопоров для ворот. Некоторые работают качественно, но не отличаются хорошим внешним видом. Выбор будет зависеть от пожеланий владельца, а также от используемых ворот.

Простой и удобный фиксатор для калитки » Полезные самоделки

Привет самодельщикам, а также дачникам и владельцам приусадебных участков!

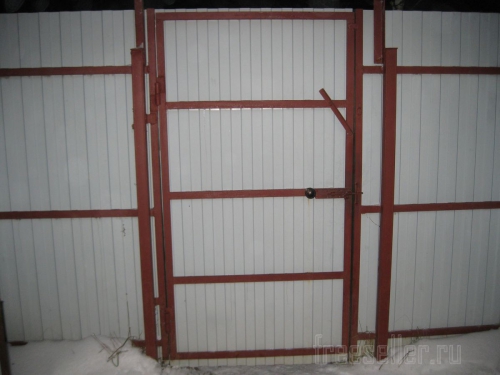

Года два назад, мы с моим дядькой сделали новый забор из профнастила по границе нашего сада. Причем этот забор мы полностью делали сами, а в конце, изготовили в этом заборе, еще и вот такую калитку для выхода на улицу.

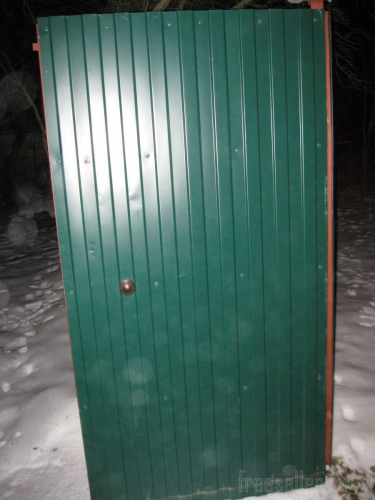

А вот эта калитка в открытом виде.





Причем калитку эту в основном делал дядька, я ему в этом помог, совсем немного. Калитка получилась весьма удобная, большая и достаточно широкая, так что через нее можно не только ходить, но и очень удобно переносить или транспортировать с улицы на участок (скажем, на тачке или тележке) разные строительные материалы, а также сыпучие грузы (торф, песок, навоз, перегной и т.п.).

Однако при эксплуатации калитки выявилась одна проблема. Дело в том, что в ветреную погоду, сплошной забор из профнастила стал играть роль своеобразной аэродинамической трубы, создавая и усиливая воздушный поток, даже при небольшом ветерке. Таким образом, открытая калитка постоянно сильно распахивалась или наоборот захлопывалась набегающим воздушным потоком.

В результате возникла необходимость изготовления какого-нибудь фиксатора, который бы позволял надежно фиксировать калитку в открытом положении. Причем такой фиксатор я подумывал сделать из металла, возможно в виде сварной конструкции, чтобы он был достаточно надежный, основательный и при этом долговечный.

Но в прошлом году у меня как-то не дошли до этого руки, а этой осенью, время вроде бы появилось, но тут подвела погода, поскольку уже во второй половине октября у нас выпал снег, который так и не растаял до сих пор.

В итоге, я решил сделать пока на скорую руку, деревянный фиксатор в качестве опытного образца. Это даже и лучше, поскольку за время зимы, этот фиксатор «обкатается», выявятся его недостатки, а потом уже весной, можно будет сделать окончательный вариант из металла.

Итак, для изготовления такого фиксатора, мне понадобились следующие принадлежности:

Материалы и крепежные элементы:
• Отрезок доски толщиной 2 см, шириной 12 см, и длиной 40-50 см.
• Деревянная планка толщиной 2 см, шириной 5 см, и длиной 1 м.
• Стальной уголок 30х30 мм, длиной 1,5 м.
• Несколько шурупов по дереву, диаметром 4 мм, разной длины.
• Мебельный болт М6, длиной 70 мм, с гайкой и двумя шайбами.
• Гвоздь диаметром 3 мм, и длиной 9 см.

Инструменты:
• Чертежный и мерительный инструмент (карандаш, рулетка и угольник).
• Шило.
• Электролобзик с пилкой для фигурного реза.
• Электродрель-шуруповерт.
• Сверла по металлу диаметром 4 и 6 мм.
• Сферическая фреза по дереву.
• Перовое сверло по дереву, диаметром 18 мм.
• Отверточная бита РН2, для заворачивания шурупов.
• Наждачная бумага.





Изготовление фиксатора для калитки



Сначала я разметил деревянные заготовки и выпилил из них вот такие детали.





Кстати в качестве деревянных заготовок, я практически использовал отходы, чуть ли не от горбыля, с остатками коры с другой стороны. Поэтому с обратной стороны изготовленные детали выглядят вот так. :e113:





Но в этом нет ничего страшного, поскольку как я уже отмечал – это будет пока временный, экспериментальный образец фиксатора.

Далее в широкой детали, я просверлил три отверстия диаметром 4 мм, под шурупы.





А в двух других деталях, просверлил по одному отверстию диаметром 6 мм. В эти отверстия будет вставляться мебельный болт.





Одну из сторон отверстия в длинной детали, я немного рассверлил перовым сверлом по дереву, чтобы утопить головку мебельного болта.





Ну и теперь можно собирать фиксатор.
Для этого, сначала вставляем мебельный болт в отверстие длинной детали.





С обратной стороны, надеваем на этот болт широкую шайбу.





Надеваем короткую деталь и прикручиваем ее гайкой с шайбой.





Теперь с обратной стороны, прикручиваем шурупами широкую деталь.





Затем вбиваем гвоздь в качестве ограничителя.





И вот наш фиксатор готов!
Так он выглядит в открытом положении.





А так в закрытом.



Теперь осталось установить его рядом с калиткой.
Для этого при помощи кувалды, забиваем в землю около калитки стальной уголок.





Этот уголок должен находиться на расстоянии не более 10 см, от боковой кромки открытой калитки.





Теперь приворачиваем наше устройство к уголку при помощи шурупов, через отверстия в уголке. Мне кстати не пришлось сверлить эти отверстия, поскольку удалось найти уголок с уже готовыми отверстиями.





И вот наш фиксатор установлен!





Теперь открываем калитку.





Как видно, калитка открывается примерно на 120 градусов, и упирается в широкую деталь фиксатора, которая не дает ей распахиваться дальше.

Ну а затем, окончательно фиксируем калитку при помощи поворотной детали нашего фиксатора, опуская ее вниз.





Теперь калитка надежно зафиксирована, она уже не захлопнется и не распахнется сама по себе.





Вот так это выглядит сбоку.





Чтобы разблокировать калитку, достаточно опять поднять поворотную деталь в верхнее положение.

Надо сказать, что данный фиксатор оказался достаточно удобным в использовании (по крайне мере – пока). Конечно в будущем могут выявиться какие-либо недостатки, но в принципе для того и предназначен экспериментальный образец, чтобы выявить все недостатки и учесть их уже в окончательном варианте фиксатора.

Ну и на этом у меня все! Всем пока и побольше простых и удобных самоделок!

Стопор для ворот-чтобы ворота не закрывались от ветра — Дача,сад и огород

Стопор для ворот предназначается для фиксации створок от самопроизвольного закрывания.

Данный вопрос актуален для всех,у кого ворота распашные на въезде на участок или в гараж. Обычно водитель заезжает через ворота и каждый раз «трясется» : «Не дай бог створки ворот начнут закрываться от ветра»,потому что это грозит повреждением кузова автомобиля. А когда машина уже движется,то даже,если быстро затормозить и остановиться ,все равно стальные ворота  оставят на кузове царапины.

Мы купили новую машину,поэтому муж сразу же озаботился  конструкцией стопора для ворот. С новой  машины он каждый день сдувает пылинки ,а тут такая железяка(створка ворот) если наедет,то мало не покажется. Да и надоело ему подпирать ворота лопатой или стальным стержнем: брать,ставить,прилаживать,чтобы держало и т.п. ..и все время бояться,что вот-вот ветер подует и она (створка) начнет закрываться…

Чтобы ворота не закрывались от ветра

Стопор для ворот и арматуры

Чтобы ворота не закрывались от ветра нужна какая-то НАДЕЖНАЯ приспособа,которая всегда будет под рукой (на створке ворот) и легко опускаться при надобности,а потом убираться на место. Ее можно спокойно сделать своими руками,если у мужчины руки на месте и гараж полон всяких инструментов и различных ненужных (бывших в употреблении) деталей (на всякий случай)…

Конструктивное решение простое,придумано и сделано экспромтом:

1. нужно взять арматуру Д10-12мм длиной 750 мм (можно покороче)-2шт
2. сделать на одном конце арматурины,которая в дальнейшем будет служить стопором, ушко.Загнуть один конец самой арматурины,сделав ушко или, у кого нет «загибателя»,то проще согнуть короткий и меньшего диаметра пруток,а потом приварить к арматуре,предварительно продев в ушко на самой створке ворот . То есть, ушко  нужно для того,чтобы стопор из арматуры закрепить на створке ворот ПОДВИЖНО (можно сказать шарнирно или как-то по-другому,но смысл понятен).
3. на каждой створке ворот тоже наваривается ушко,в котором и будет подвижно закреплен стержень-стопор. Возможно на воротах уже есть такие детали. В нашем случае, они были.
4. Чтобы при закрытии ворот убирать арматуру-стопор ,нужно на створках приварить еще  по одному элементу(фиксатору),который будет  удерживать второй конец стопора на створке ворот.Его можно сделать из любой б/у детали.В данном случае, взята стальная полоса(применяется в электромонтажных работах),загнута в виде буквы «Г» и приварена к нижнему уголку створки ворот.

Как это работает:

• Когда нужно открыть ворота ,то нижний конец стопора вынимается из фиксатора и опускается на землю.При движении створки он просто волочится по земле,а когда створка останавливается в нужном месте,то нужно сделать створкой небольшое движение назад,чтобы кончик арматуры-стопора надежно уперся в землю
• Чтобы убрать стопор,достаточно створку сдвинуть чуть назад,высвобождая арматуру из грунта. Поднять его и положить за фиксатор на створке.Можно закрывать ворота.

Все происходит очень быстро,без малейших усилий,потому что стопор для ворот всегда под рукой. Открытые створки такой стопор держит достаточно надежно,чтобы ворота не закрывались от ветра даже,если он сильный: мотает ,но не срывает.

щеколда своими руками, засов, запор, фото, видео, чертеж и схемы

Задвижка на калитку – общее название для целого ряда запорных приспособлений, применяемых хозяевами землевладений для обеспечения базовой безопасности прохода на территорию. Корректная установка запора – способ предотвратить проникновение на участок злоумышленников или просто посторонних, визит которых нежелателен. Под термином «задвижки» подразумеваются самые различные устройства, приобретенные в супермаркете или на строительном рынке, специальные и хитрые механизмы, работающие по разному принципу. Хотя хозяева-умельцы нередко предпочитают делать задвижки для калитки своими руками.

Деревянная калитка

Виды приспособлений

Условное подразделение запорных устройств производят по разным критериям. Имеет значение степень сложности, необходимость применения ключа для устройства. Также важно то, в каком качестве будут использовать данный механизм: как автономное средство для защиты прохода или как вспомогательное для временного перекрытия, пока хозяева дома.

Засов

Стоит обратить внимание на следующее:

1. Простую задвижку можно сделать несколькими проверенными способами из планки и гвоздика или прочной проволоки с применением плоскогубцев. Дифференциация производится по направлению отпирания – вертикальные и горизонтальные, а также по использованным материалам – деревянные или из металла. Основная цель, которую преследует потребитель или человек, решивший смастерить засов на калитку своими руками, – возможность открывать и закрывать калитку в воротах по мере необходимости, за короткое время и без особых проблем.
2. В сельской местности задвижка может выполнять защитную функцию, чтобы не проникал мелкий скот или птица. В городской черте на запоры возлагается обязанность обеспечения безопасности. При этом используют потайные и секретные устройства с автозакрытием, чаще всего от продвинутых брендов, приобретенных в интернет-магазинах «Леруа Мерлен».
3. Разграничение по типу запорного устройства и работе механизма осуществляется по нескольким категориям. Это могут быть пазовые с поворотным механизмом, винтовые и ригельные, пружинные защёлки и накладные сдвижные.

Калитка из сетки Гиттер

Вариант самостоятельного изготовления задвижек и запоров для ворот и калиток предполагает наличие профессиональных навыков и инструментов, если есть необходимость в изготовлении сложного механизма.

Простое, но при этом надежное запирающее устройство под силу сделать каждому хозяину, если это вертушка, крючок или вертикальная задвижка.

Некомпетентные источники нередко путают изготовление воротных засовов с процессами по оборудованию задвижки для калитки. Хотя любой человек, столкнувшийся с этой проблемой, понимает, что типы устройств отличаются по весу, надежности, функциональности и даже по частоте использования.

Защелка

Конечно, оптимальный вариант создания надежного закрытия – приобретение калитки вместе с воротами и защелкой или задвижкой. Есть специально разработанные системы соответствия механизмов. Они обеспечивают одновременно надежность устройства и его беспроблемную эксплуатацию.

Приобретение на строительном рынке или в супермаркете готового устройства должно проводиться с учетом особенностей калитки, ее конструкции, типа использованного стройматериала для забора.

При этом важно качество запорного устройства, его устойчивость к природным воздействиям. Также учитывают необходимость ремонта сложного электромеханического замка. Возможно, хорошим решением будет приобретение более простого, надежно работающего механизма.

Шпингалет для калитки

Щеколда на калитку своими руками

Самый простой и проверенный вариант, известный на протяжении столетий, – это задвижка-вертушка, изготовить которую не составит труда. Для создания вертушки стандартно используется кусок деревянной рейки на болте с гайкой.

Она легко поворачивается в горизонтальное положение и запирает сразу обе створки. Поэтому и сломать такое устройство, даже при его предельной простоте, довольно сложно. Частота распространения превалирует в деревнях, на садовых и дачных наделах, где хозяева в сезон почти постоянно находятся на территории участка или ненадолго отлучаются по хозяйственным надобностям.

Схема шпингалета

По такому же принципу работают миниатюрные шлагбаумы на железной полоске. Это последний тренд в запорном искусстве: прочное, надежное и эстетично выглядящее устройство, которое продается в ассортименте. Особо умелые мастера быстро сооружают такие приспособления на калитку своими руками, внимательно рассмотрев на чужих воротах покупной вариант.

На видео ниже представлен подробный процесс установки своими руками.

Щеколда на калитку, по мнению доморощенных мастеров, чем-то напоминает вертушку, но на самом деле видов щеколд есть несколько. Наиболее удобным считается рычаг, автоматически попадающий в фиксатор. А самая прочная задвижка – используемая в комплекте с навесным замком, который продевают в дополнительные ушки, прикрепленные специально для этой цели.

На прозрачные калитки (из штакетника или металлических прутьев) делают красивую щеколду своими руками из металлической ковки, ловко маскируя за переплетением завитушек открывающий механизм или шнур.

Чертеж задвижки

Шпингалеты и пружинные задвижки

Это стандартная принадлежность отдела скобяных изделий. Их используют, в зависимости от размера и материала изготовления, для окон, комнатных и входных дверей, встроенных калиток и даже для ворот. Многие специалисты считают, что нет необходимости мастерить самодельный шпингалет, если его можно беспроблемно и дешево купить в любом хозяйственном магазине.

Схема засова

Пружинный самозапирающийся засов для калитки тоже рекомендуют покупать в готовом виде. При всей простоте использования у него довольно сложное устройство. Поэтому, как сделать самому такой механизм, зачастую понять затруднительно, хотя принцип устройства несложен:

• металлическая пластинка, оснащенная упорами-ограничителями;
• специальное ушко для фиксации и стержень;
• установка ограничителя и толкающей пружины производится в потайной зоне.

Вариант с пружиной

Мастера охотно делятся чертежами таких устройств, но у каждого есть свои секреты. Например, нужно прикрепить тросик или тянуть за ушко механизм, сжимающий пружину. У некоторых варьируются размеры ушка-фиксатора, или они используют индивидуальный способ установки ограничителя там, где расположена потайная зона.

Можно довольно долго разгадывать каждый секрет, поэтому в обзорах обычно пишут, что проще купить. Чертёж самозапирающегося засова наиболее простой конструкции можно посмотреть на фото ниже.

Защелка

Делаем задвижку своими руками

Самодельные задвижки – неизменная принадлежность дачных калиток и садоводческих товариществ. Там участки расположены довольно плотно, так что особой необходимости запираться днем не существует. Владельцы маленьких наделов редко обращаются за покупками в «Леруа Мерлен», да и забор у них чаще не из металлопрофиля, а из подручных материалов и штакетника.

Заводские конструкции задвижек и щеколд выглядят предельно просто.

Как правило, их несложно скопировать. Поэтому металлические запчасти, оказавшиеся под рукой или оставшиеся от строительства садового дома, легко трансформируются в умелых руках в вертикальные или горизонтальные задвижки.

Схема засова для створки из профнастила

Самый простой способ изготовить вертикальный запор для ворот – прикрепить большую трубу к необходимому месту, а на самих створках установить вторую, меньшего диаметра, прикрепленную к рычагу.

Двусторонний засов с ригелями, накладной, можно установить без проблем, посмотрев инструкцию на видео ниже.

А вот двустороннюю задвижку на калитку на заборе из профлиста или даже простой засов, на котором отсутствует скрытый механизм, сделать под силу даже самому неумелому мастеру. Но только при условии, что под руками есть болгарка и сварочный аппарат. Установку выполняют в такой последовательности:

• сначала делают накладные металлические элементы (их приваривают к калитке и к столбу или к воротам, если калитка встроенная), а в деревянной можно в качестве фиксаторов использовать крепкие болты;
• для вхождения задвижки в паз иногда делают просто отверстие или паз в металле, а на ворота и калитку прикрепляют проушины;
• в них и вставляется трубочка с загнутым концом, пластина по размерам чуть меньше проушин или даже деревянная планка подходящего размера с закрученным на конце болтом.

Схема запора для калитки

На заводах изготавливают черные или серебристые задвижки из металла, которые принято перед выпуском оцинковывать для лучшей сохранности. Их делают и с засовами, и с барашком. А есть уже даже радиоуправляемые, магнитные и электромагнитные.

Для садового домика и деревянной калитки чаще всего используют навесной замок на двух кольцах. Как правило, ничего ценного там не хранят, поэтому покупать дорогой механизм нет смысла. Можно остановить свое внимание на врезной задвижке, тем более что цена у нее приемлемая.

Врезные задвижки

Это хитрый тип запорного механизма, который устанавливают в калитку из любого материала. В продаже есть блестящие и матовые модели. Подобрать их можно под любой дизайн, если на калитке нет накладных частей декоративного назначения.

Врезной вариант

Их вставляют в выдолбленные гнезда. Также можно прикрепить для них специальные петли, выбрав то, что наиболее отвечает потребностям хозяев. Поворотная ручка сделает удобным открывание для жильцов любого возраста. Автоматические задвижки обеспечат закрывание даже в том случае, когда хозяева о нем забыли.

Качественный материал, из которого обычно делают задвижки такого типа, даст возможность беспроблемного использования на протяжении длительного времени.

С радиоуправляемой моделью хлопот будет побольше.

Она работает от блока питания и оснащена блоком управления с электронным ключом. Зато к ней можно присоединить сигнализацию, если злоумышленник попробует произвести открытие ключом.

В магазине

Такие задвижки для калиток всегда рекомендуют владельцам загородных домов типа особняка или в частном секторе городской территории. В современной строительной промышленности можно найти и более безопасные и совершенные устройства. Однако их установка, как правило, требует помощи специалиста. Выбор в любом случае остается за хозяевами и зависит только от них.
