Установка газового оборудования на автомобиль своими руками карбюратор

Газ, как известно дешевле бензина. Поэтому установка ГБО существенно снизит ваши расходы. Большинство автомобилей которые колесят по дорогам СНГ относятся к марке ВАЗ. Поэтому, тому  у кого такая марка автомобиля будет полезна и интересна эта информация. В этой статье мы рассмотрим, как можно подключить ГБО на ваш карбюратор и какой тип лучше выбрать.

Какое ГБО лучше выбрать

Для карбюратора авто подойдет любое ГБО 1 или 2 поколения. Да, на данный момент уже есть 3 и 4 поколение, но на данный тип двигателя это будет бесполезно. Так как они отличаются от старых моделей наличием электроники, а на карбюраторном двигателе нет соответствующих датчиков, и поэтому не стоит устанавливать последние модели. Они автоматом превратятся в 1-2 поколение.

Отличий между ГБО первого поколения и второго практически нет. Газовый шланг подключается к карбюратору через проставку-смеситель или через врезку в карбюратор. Под действием разряжения во впускном коллекторе газ из редуктора через дозатор поступает в карбюратор.  Единственное отличие — в дозаторе газ.

В первом поколении дозатор газа ручной, он выставляется в нужное положение один раз и практически не требует регулировки. А у второго поколения дозатор электронный, с клапаном, который взаимодействует с двигателем в зависимости от показаний датчика кислорода и положения дроссельной заслонки карбюратора.

Такая система второго поколения не совсем подходит к классическим автомобилям. Но из нее легко можно сделать ГБО 1 поколения. Для этого достаточно заменить электронный дозатор на механический. Для карбюратора будет лучшим вариантом ГБО первого поколения.

Комплектующие ГБО

• Газовый баллон
• Мультиклапан
• Заправочное устройство
• Газовая магистраль
• Газовый фильтр
• Газовый клапан
• Редуктор-испаритель
• Дозатор
• Смеситель
• Бензиновый клапан
• Переключатель топлива

Установка ГБО своими руками: инструкция

При установке ГБО своими руками, будем использовать такую последовательность:

• Установка баллона;
• Оборудование проводки газопровода;
• Установка смесителя и клапанов;
• Монтаж редуктора и дозатора, пульта управления.

Когда мы определили план и очередность работ, можно приступить к самой установке. Итак, приступим.

Установка баллона

Баллоны производятся двух типов: цилиндрические и тороидальные (в народе их знают как таблетки). Для автомобилей классической компоновки лучше всего подойдет цилиндрический баллон, так как такие автомобили имеют большую вместимость. Лучшим вариантом будет, установить баллон в багажник, где есть много свободного пространства.

У автомобилей с кузовом хэтчбэк, багажник находится в салоне. Поэтому установка цилиндрического баллона будет не самым лучшим вариантом, он займет очень много пространства. В основном у таких авто предусмотрена ниша для запасного колеса. Именно туда следует поместить баллон, только не цилиндрический, а тороидальный (таблетку).

Баллон должен быть надежно закреплен. Иначе при движении он будет кататься, и может повредить детали, которые расположены на нем. Это можно сделать с помощью специальной подставки и металлические полосы с болтовым креплением.

После того как установили баллон, необходимо вывести заправочный вентиль. В основном вентиль монтируют чуть ниже заднего бампера, закрепив его на крепежной пластине. Также можно вывести вентиль на одном из задних крыльев. Но для этого придется просверлить в необходимом вам месте отверстие с нужным диаметром.

Проводка газопровода

После того как установили баллон, занимаемся проводкой газопровода. Для этого просверливаем отверстие от мультиклапана баллона к моторному отсеку. Газопровод не должен проходит в салоне, лучше пускать его по днищу машины.

Лучше просверлить отверстие немного большего диаметра, в него вставить небольшой кусок пластиковой трубы и закрепить. Так получится дополнительная вентиляция для мультиклапана.

Обрабатываем антикоррозийной мастикой вставленные трубки. Затем нужно провести сам газопровод. Он должен быть хорошо закреплен и находиться как можно дальше от подвижных элементов автомобиля.

Установка смесителя и клапанов ГБО

Теперь пришло время заглянуть под капот автомобиля и определить место для остальных деталей ГБО.

Установка смесителя

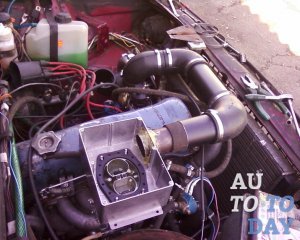

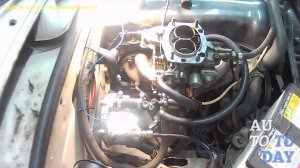

Для начала установим смеситель. В карбюраторных двигателях смеситель являет собой проставку между карбюратором и впускным коллектором.

Между тремя элементами: коллектором, смесителем и карбюратором в обязательном порядке должны присутствовать прокладки или можно воспользоваться герметиком. Главное, чтобы при работе этих элементов, между ними не было подсоса воздуха.

Установка бензинового электроклапана

Устанавливаем бензиновый клапан. Его нужно установить с той стороны, откуда идет подводка топливного трубопровода к бензонасосу. Установить клапан нужно в трубопровод. Разрезаем трубопровод и устанавливаем в разрез клапан, затем «железно» зажимаем его хомутами.

Нужно заметить, что клапан размещается не перед бензонасосом, а в топливопроводе идущим от бензонасоса к карбюратору. В противном случае при перекрывании и подаче бензина, бензонасос не сможет подавать бензин в карбюратор.

Установка газового клапана

И на последним будет газовый клапан. По возможности его лучше установить подальше от бензинового клапана. Большое расстояние между ними обеспечит вам полную безопасность в случае ДТП. Его нужно закрепить в доступном месте, чтобы при возможности можно было бы к нему легко добраться.

К газовому клапану проводиться газопровод, который был проложен ранее от баллона к моторному отсеку.

Монтирование редуктора, дозатора и пульта управления

Установка газового редуктора

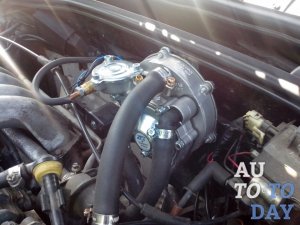

Следующим шагом будет монтаж газового редуктора. Лучше всего его установить возле карбюратора. Газовый редуктор следует установить вертикально, так как при другом положении его диафрагма не сможет полноценно обеспечить подачу газа. Лучшим вариантом будет подключить редуктор к патрубкам, которые идут к печке.

Для этого нужно будет врезаться в подводящий и отводящий патрубки печки при помощи двух тройников. Причем последовательное подключение редуктора к одному из патрубков может нарушить работу системы при тех или иных условиях, поэтому подводящий патрубок редуктора врезается в подводящий трубопровод печки, а патрубок отвода – в отводящий трубопровод.

К самому редуктору подводится газопровод, идущий от газового запорного клапана.

Установка дозатора газовой смеси

Остается последний шаг работы под капотом. Дозатор газовой смеси устанавливается между редуктором и смесителем. Его лучше установить ближе к карбюратору. К дозатору проводим газопровод, идущий от редуктора, а из него уже выводим газопровод к смесителю.

Все элементы ГБО должны быть хорошо зафиксированы между собой хомутами. Но лучше проверить герметичность, после заправки баллона газом.

Пульт управления

Наконец дошли до завершающего этапа — это установка пульта управления ГБО.

В основном в комплекте с оборудованием, должна быть схема подключения. С помощью этой инструкции, вы сможете установить и подключить пульт. Вот собственно и все, установка закончена и можно ехать заправлять свой автомобиль.

Установка газового оборудования на карбюратор не сложный процесс если вы разбирайтесь в автомобилях. Если нет, то конечно лучше обратиться к мастеру.

---

vse-provse.com

ГБО 2 поколения на карбюратор

Большинство людей не знают, что такое ГБО и каковы его функции. В этой статье можно узнать о принципе его работы, а также об исправлении неполадок данного оборудования.

ГБО 2 на карбюраторный двигатель

ГБО – это газобаллонное оборудование автомобиля.

Существует два вида двигателей – карбюраторные и инжекторные. Они отличаются друг от друга. Первый всасывает бензин и воздух при помощи давления. При этом дистанционная регулировка либо очень низкая, либо отсутствует вообще. А инжектор позволяет впрыскивать бензин в двигатель, используя форсунки. Все процессы контролируются при помощи бортового компьютера. Используя датчики давления, а также пучки кислорода и температуры, он получает информацию. Он позволяет контролировать подачу топлива через клапаны.

Принцип работы ГБО2

Принцип работы ГБО 2 поколения на карбюраторном двигателе следующий.

Газ содержится в баллоне, который оснащен мультиклапаном. Топливо поступает к клапану, используя магистральный трубопровод. Там установлены системы для фильтрации газа. Именно здесь его можно очистить от грязи, мусора и других посторонних элементов. Потом идет редуктор. Он соединен с системой, которая нужна, чтобы охлаждать двигатель. В нем газ меняет форму из воды на пар. Это получается благодаря температуре и давлению. В качестве пара газ подается в двигатель, чтобы смешаться с воздухом.

Теперь горючее поступает в смеситель. Там бензин и воздух перемешиваются, создавая смесь. На рукаве устанавливается регулятор мощности. Он нужен, чтобы регулировать количество бензина в двигателе. Если режим действует на газу, подача бензина будет пересекаться с клапаном, который находится на магистрали топлива.

Обратите внимание. Чтобы насос постоянно не ломался, клапан для бензина следует ставить между бензонасосом и карбюратором. Это необходимо, чтобы в первом был бензин, необходимый для смазывания.

Кнопка ГБО отвечает за управление системой. Если зажигание выключить, переключатель обесточивается, а топливо перекрывается.

Схема подключения состоит из трех режимов:

• Газа. Если зажигание включить, переключатель получает энергию, открыв доступ к подаче топлива. Это необходимо, чтобы улучшить запуск. На катушке зажигания будут появляться импульсы. Их увидит переключатель и откроет доступ к клапану. Топливо будет поступать до момента, пока провод не перестанет получать сигналы.
• Бензина. Здесь топливо не будет подаваться. На бензоклапан будет подано питание, которое откроет поступление бензина к двигателю.
• Перехода. Здесь подача обоих вариантов топлива будет отключена.

Установка ГБО2

Чтобы установить карбюратор в ВАЗ 2106, нам нужно открыть капот. Там расположены клапан и редуктор. Они соединены друг с другом. К клапану нужно подключить топливную магистраль высокого давления. Такие магистрали должны делаться из меди. Если у нее низкое давление, необходимо использовать резиновые шланги с газом.

К редуктору исправителю необходимо подключить патрубку от системы охлаждения. Редуктор можно установить справа, рядом с печкой.

О регулировке редуктора Томасетто ГБО 2 поколения читайте по ссылке.

Обратите внимание. Если его установить у печки, вы будете в выигрыше, поскольку печка будет помогать быстрее разогреть редуктор.

Чтобы установить соединение с системой охлаждения, вам нужно:

1. Отключить патрубок, который связан с радиатором печи.
2. Установить его от помпы к корпусу редуктора. Это необходимо, чтобы подать горячий антифриз.
3. Установите еще один патрубок от крана печи до редуктора.

После этого нужно настроить регулятор и начать подачу газа в карбюратор. Существует два способа подачи газового топлива:

1. Используя смесительную проставку.
2. Используя врезку в карбюратор.

Для второго способа необходимо проделать несколько отверстий в камере карбюратора. В них нарезается резьба и вкручиваются специальные штуцера. Последние нужны для подключения газовой трубки.

Установить ГБО2 на карбюратор можно своими руками.

Возможные неисправности на ГБО2

Далее представлена табличка возможных неисправностей ГБО2, а также методов их устранения.

Проблемы	Причина	Как найти?	Как устранить?
ДСВ не хочет работать на газу. Плохо запускается или не запускается	Газ плохо поступает	Проверьте выход мультиклапана устройство ГБО к подаче газа	Осуществить ремонт или замену
		Проверьте выход газового клапана	Продуйте магистраль. Возможно, понадобится заменить фильтр или клапан
		Проверьте выход редуктора. Во время проверки подачи газа обратите внимание, что он должен быть в виде тумана белого цвета	Осуществить ремонт или замену
	В мотор подается неверное количество газа	Проблемы с регулировкой	Исправить регулировку
		Редуктор сломался	Осуществить ремонт или замену
		Проблемы с герметичностью системы впуска	Уберите подсос воздуха
	Вместе с газом поступает бензин	Проверьте клапан бензина	Осуществить ремонт или замену
Газовой редуктор постоянно замерзает	Охлаждающая жидкость плохо циркулирует	Либо жидкость слабая, либо ее мало	Добавить еще антифриза
	Проблемы с герметичностью клапанов	Газ продолжает выходить при остановке редуктора	Осуществить ремонт или замену клапанов
	Двигатель плохо прогревается		Найти дополнительные способы для прогревки
Двигатель не работает при вспомогательных ходах	Холостая система пришла в негодность	Проверьте работу на вспомогательном ходу, используя бензин	Отремонтировать карбюратор
	Плохая регулировка		Исправить проблему регулировки
	Редуктор наполняется газовым конденсатом		Убрать конденсат
У двигателя не получается делать обороты после вспомогательного хода, или он вообще перестает работать	Мало газа	На клапане, фильтре или магистрали скопился лишний мусор	Очистить все от грязи
	Топливо не воспламеняется	Зажигание работает с перебоями	Проверьте свечи зажигания

Проблем с работой ГБО достаточно много. Каждая поломка исправляется в индивидуальном порядке.

ГБО 2 незаменима для контроля процесса передачи бензина. Именно потому, при малейших неполадках, его необходимо либо починить, либо заменить.

gazblog.ru

Установка ГБО на карбюратор — особенности

Низкая стоимость и доступность газа — основная причина почему автовладельцы массово переходят на альтернативное топливо и устанавливают себе газобаллонное оборудование. Хватает среди них и собственников старых машин с карбюраторным двигателем, которые также не прочь сэкономить на топливе и увеличить заслуживающий уважение (но и внушающий опасения) ресурс дряхлого мотора. Но особенности конструкции ГБО на карбюратор, которые обычно классифицируют как поколения, не позволяют ставить произвольно выбранную комплектацию газовой установки на транспортное средство с карбюратором. Здесь есть ряд отличий, к которым стоит внимательно отнестись.

ГБО для карбюраторного автомобиля

Двигатели любой машины делятся на карбюраторные и инжекторные. Это принципиально разные устройства: первое засасывает смесь топлива с воздухом за счет разницы в давлении, вся дистанционная регулировка отсутствует или минимальна. Инжектор, напротив — высокотехнологическое современное средство впрыска горючего в двигатель через отдельные форсунки, по одной на каждый цилиндр. Процесс на всех этапах корректируется бортовым компьютером, который пучками датчиков давления, температуры, кислородных и прочих собирает информацию о положении дел, анализирует ее и автоматически управляет подачей горючего через электромагнитные клапаны в узлах и магистралях.

Выбор совместимого с карбюратором поколения ГБО

Так как ГБО встраивается в систему доставки топлива в двигатель, то важно учитывать все эти особенности. Новые поколения газовых установок (начиная с 3) оборудованы собственными электронными мозгами, полностью моделирующими необходимые настройки и формирующие оптимальный впрыск газовоздушной смеси подходящего состава для плавной и аккуратной езды и обеспечения целостности и сохранности механизма.

Для этого они имеют собственные наборы датчиков и лямбда-зондов измеряющих уровень содержания кислорода рассортированных по трубкам, клапанам, форсункам, редукторам и коллекторам. При малейшем изменении искомого параметра, датчик немедленно проинформирует об этом программный блок, который должным образом отреагирует открытием/закрытием определенного электроклапана. Схема карбюратора лишена всех этих преимуществ — просто нет даже простого бортового компьютера осуществляющего диагностику и настройку работы ходовой, даже нет датчиков, кроме самых базовых. ГБО устанавливается через специальный переходник-смеситель, или сразу напрямую — проделывая врезки непосредственно в карбюраторе и выводя туда магистральные трубки для подачи газа. Всего два датчика подводятся: к карбюраторной дроссельной заслонке и кислородный лямбда-зонд во впускном коллекторе. Их показания приводят в движение один-единственный электронный клапан, регулирующий подачу газа из редуктора. Такова схема работы газового оборудования 2 поколения, которое оптимально подходит для карбюраторных версий двигателя.

Удаление царапин на кузове автомобиля без покраски.

НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!
Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

Читать далее >>

Еще более пожилые модели автомобилей (например, старые советские) не имеют даже той минимальной электрификации и вся регулировка проводится вручную, вращением двух винтов на корпусе редуктора, и еще одного на шланге подачи газа из баллона. Клапан самый заурядный механический, без силовых блоков и датчиков. Их функции выполняет односторонняя вакуумная мембрана в редукторе, которая при определенной величине разрежения открывается на некоторый промежуток времени, пропуская в коллектор порцию газа. Все регулировка очень проста — размер порции влияет от степени открытия/закрытия одного лишь винта дозатора, который раз выставляется, потом корректируется только вместе с профилактикой карбюратора (ну или при наличии неисправности). Максимально простой и доступный, но малоэффективный принцип работы ГБО 1 поколения актуален и в наши дни, благодаря значительной распространённости дешевых и надежных карбюраторных двигателей на старых авто.

Поэтапная схема монтажа и подключения газовой установки

Неоспоримое преимущество ГБО 1-2 поколения — дешевая и простая настройка, без необходимости подключать десятки пучков кабелей и форсунок.

С монтажом может справиться каждый, имеющий минимальные навыки автослесаря и простейшие необходимые инструменты. Тех же, кого даже это не мотивирует закатать рукава и поднять капот, чтобы провести установку своими руками, приятно удивят цены в автосервисах на подобную услугу при помощи штатных специалистов. Особенно, если сравнить со стоимостью установки инжекторных систем.

Любая модель ГБО, совместимая с карбюратором состоит из:

• Газового баллона, наполненного сжиженным пропаном или метаном. Есть цилиндрические и тороидальные разновидности, отличающиеся друг от друга формой и размерами. Так как это объемный агрегат, он устанавливается или в багажник, или если размеры позволяют на место запасного колеса. Несколько небольших баллонов влезают под капот, у машин с высоким клиренсом.
• Мультиклапана (у представителей 2 поколения есть еще вентиляционная коробка через которую фильтруется газ, и при экстренной ситуации выбрасывается), регулировка подачи топлива из баллона которого совмещена с фильтром состава, отделяя крупные механические примеси. Расположен клапан прямо на баллоне, к которому прикручен.

• Магистрали — медной или пластиковой трубки, проходящий от резервуара с топливом до редуктора. Оборудована вентилем, для ручного перекрытия подачи газа, идущего под высоким давлением. Часто встречаются комплектации с дополнительным фильтром.
• Редуктора-испарителя — это один из ключевых моментов работы ГБО. Сжиженный газ, хранящийся в баллонах совершенно не пригоден в сыром виде к употреблению мотором, поэтому в редукторе он переводится в свободную газообразную фазу (испаряется) и давление нормализуется до рабочего параметра. Все эти процедуры сопровождаются резким расширением газа и соответственно, понижением температуры. В связи с этим может возникнуть несколько неожиданная проблема — обледеневший редуктор, который не способен нормально функционировать (именно поэтому зимой на морозе двигатель сначала запускают и разогревают на бензине и только потом идет подключение газа). Чтобы избежать регулярной заморозки редуктора его размещают поближе к печке и подключают к системе охлаждения, чтобы та его прогревала циркуляцией жидкости.

• Дозатор на выходе уже готового к работе топлива из редуктора наполняется определенной порцией и только тогда пропускает газ дальше. В зависимости от поколения и конфигурации редуктора бывает механическим (дозатор регулируется только винтом), вакуумным (с дополнительной трубкой в коллектор и мембраной, регулировка осуществляется изменение разрежения в коллекторе) и электрическим (2 поколения, тогда идет в комплектации с небольшим силовым блоком).

Два основных варианта соединение с карбюратором: со смесителем или напрямую. Первый способ для тех у кого нет никаких инструментов — готовый переходник достаточно прикрутить винтами к монтажным разъемам на корпусе карбюратора. Во втором случае в обе камеры просверливается по отверстию, специальным инструментом на них вырезается соответствующая резьба, на которую и накручиваются штуцеры.

Подключение



Схема монтажа ГБО выполнена, осталось подключение: единственный элемент требующий электрической разводки и запитки у первого поколения — клапан переключения газ/бензин.

Для этого понадобится установить электроклапан на бензиновую магистраль и совместить его проводку с кабелем включения подачи газа.

Соединенный шнур выводится в кнопку на водительское сиденье, обычно ее стараются расположить так, чтобы нажимать на нее можно было не отвлекаясь от дороги — ведь в основном водитель переключается на газ на ходу, набрав некую скорость.

Регулировка и устранение возможных неисправностей

Настройка даже таких простых устройства как ГБО 1-2 поколения — задача утомительная и кропотливая, требующая терпения и аккуратности. Большинство автовладельцев карбюраторных авто поэтому и стараются переложить ее на станции техобслуживания. Вся регулировка выполняется вручную и подробно расписана в соответствующей статье поэтапно:

• Вращение винта подачи на магистрали
• Регулировка редуктора (1 или 2 винта в зависимости от конфигурации конкретного оборудования) на холостом ходу и в разных нагрузочных режимах, последовательная калибровка.

Фактически, все затруднения с работой ГБО для карбюраторных двигателей, которые возможно правильно идентифицировать и решить самостоятельно и без особых проблем, инструментов или навыков связаны с небрежным соблюдением обязательного обслуживания (регулярная замена фильтров, резинотехнических изделий) или некорректной настройкой и исправляются соответственно.

Автор: А. Копылов

gboteh.ru

ГБО 2 поколения

Даже самый маленький автомобиль расходует бензин и постоянно облегчает кошелёк владельца. За комфорт необходимо платить, и в нашей стране с каждым годом платить приходится все больше и больше. Даже если автомобиль не ломается, от его использования каждый месяц набирается немаленькая сумма. Любой автолюбитель задумывается об экономии. Одним их способов сэкономить является установка комплекта газобаллонного оборудования, ведь затраты на газ меньше, чем бензин. Газ имеет массу преимуществ, и ГБО можно установить на любой двигатель: бензиновый или дизельный, карбюратор или инжектор, и даже на оборудованный турбиной или компрессором. На рынке представлен огромный ассортимент самых различных комплектов газового оборудования на инжектор и карбюратор, например, Ловато или Tomasetto.

Комплект газобаллонного оборудования для карбюраторных автомобилей

Газобаллонное оборудование начало свое развитие еще в то время, когда карбюратор был единственным вариантом, а инжектор только зарождался, и сменило ни одно поколение:

ГБО 1 поколения используется, когда автомобиль имеет карбюратор и не имеет датчиков и систем управления, только механическую часть, регулировка и настройка производятся с помощью винтов, топливо расходуется через специальный дозатор. Это самая простая и надежная схема, но она не отвечает необходимым параметрам нормы вредных выбросов и не экономит топлива. ГБО первого поколения не соответствует современному стандарту Евро. Для этого поколения характерен большой расход газа.

ГБО 2 поколения комплектуется датчиком кислорода, что подразумевает обратную связь при работе двигателя, датчики монтируются на карбюратор и инжектор с простой электроникой.

Топливо расходуется через дозатор, регулировка и настройка подачи топлива производятся за счет обратной связи с одним из датчиков, отслеживающим качество смеси. Такая схема более экономична. Но и это газовое оборудование не соответствует современным нормам Евро. Расход газа у второго поколения ненамного отличается от предыдущего поколения.

Комплект ГБО 2-го поколения

Для советской классики ГБО 2 поколения – это лучший вариант, его можно установить и на инжектор.

Удаление царапин на кузове автомобиля без покраски.

НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!
Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

Читать далее >>

ГБО 3 поколения может монтироваться на инжектор, работает с их системами управления, но без топливных карт и электрических расчетов. Топливо расходуется через дозатор, используются имитаторы форсунок и кислородного датчика. Здесь более сложная и менее надежная схема, но она более экологичная. Для этого поколения газового оборудования характерен нормальный расход газа.

ГБО 4 поколения монтируется на инжекторные двигатели, работает с их системами управления, для подачи топлива используются газовые форсунки, регулировка, настройка и весь процесс управляются электронным блоком управления. Самый лучшая схема для условий России. Газобаллонное оборудование этого поколения соответствует современным нормам Евро. Для этого поколения газового оборудования характерен нормальный расход газа. Помимо кнопки переключений, газ и бензин могут переключатся в автоматическом режиме в зависимости от того, прогрет ли двигатель, и на какой скорости едет автомобиль. Такая схема является очень удобной для автолюбителя.

ГБО 4-го поколения соответствует современным нормам Евро

ГБО 5 поколения монтируется на самые современные инжекторные двигатели и двигатели с прямым впрыском топлива, соответствует нормам Евро, работает с ЭБУ двигателя, настройка и регулировка смеси осуществляется с помощью компьютера. Оно отличается от четвертого поколения тем, что подача газа осуществляется в форме жидкости. В России распространено мало из-за низкого качества газа на заправочных станциях. Самая перспективная и передовая схема газового оборудования в мире, но для России она пока не актуальна. Для этого поколения газового оборудования характерен нормальный расход газа, управление с кнопки и автоматические режимы.

Принцип работы комплекта ГБО 2 поколения

Еще непрогретый двигатель начинает свою работу на бензине. Никаких различий с работой обычного бензинового двигателя. При достижении температуры в сорок градусов Цельсия двигатель можно переключить на газ.

При переключении топливного режима подача бензина будет перекрыта с помощью бензинового клапана, а подача газа, наоборот, открыта с помощью газового электромагнитного клапана. С газового баллона, расположенного в багажнике или под днищем машины, через мультиклапан начинается расход газа.

Газовый баллон обычно располанают в багажнике или под днищем машины

Сжиженный газ попадает в газовую магистраль высокого давления, где он фильтруется и очищается через газовый фильтр. После очистки газ попадает в редуктор-испаритель. В этом устройстве сжиженный газ снова становится газообразным, его давление приближается к атмосферному. Этот физический процесс неизбежно сопровождается понижением температуры газа. Редуктор-испаритель начинает замерзать и покрываться инеем, но он подключен к системе охлаждения автомобиля и постоянно отогревается антифризом. Далее газ поступает в двигатель и распыляется с помощью форсунок или дозирующего устройство. Настройка количества газа, подаваемого в карбюратор, регулируется с помощью регулировочного винта, инжектор же управляется ЭБУ, базируясь на настройках и показаниях лямбда зонда на карбюраторе в системах второго поколения. Как только газ попал в цилиндры и карбюратор, он сгорает, как и бензин, двигая поршни и вращая двигатель. В системах газобаллонного оборудования второго поколения, устанавливаемых на карбюраторные двигатели, компьютеры и датчики отсутствуют, поэтому настройки системы хуже, а расход и надежность — выше.

Двигатель на топливе пропан, бутан работает несколько иначе, чем на бензине

Пропан, бутан и метан отличаются от бензина. Их октановое число выше. И горят они совершенно отлично от бензина. Поэтому двигатель на таком топливе работает несколько иначе, ведь он не чувствует, какое топливо находится внутри. Если проводить аналогию, то процессы, происходящие в двигателе, будут похожи на работу двигателя от КАМАЗа, рассчитанного на бензин А-80, если залить в него высокооктановый Аи-98. Вроде, и топливо лучше, но двигатель работает хуже. Это приходит из-за того, что двигатель был настроен под другую смесь, она горит по-другому, в результате параметры и цикл работы двигателя будут нарушены.

Обычно это приводит к потере динамики и игнорируется водителями. Но последствия могут быть и хуже. При совсем ненастроенном газовом оборудовании двигатель может пострадать. Выпускные клапаны будут подвергаться воздействию недогоревшего топлива и выгорать, от температуры и такого выхлопа будет страдать катализатор.

Но это легко устраняется корректировкой угла зажигания. Смесь будет поджигаться раньше и гореть дольше. Расход снизится, динамика автомобиля может стать даже выше, чем на бензине. Всего-то необходимо установить дополнительное электронное устройство — вариатор угла зажигания — и произвести профессиональную настройку оборудования.

С помощью вариатора угла зажигания можно произвести профессиональную настройку оборудования

Дополнительное оборудование ГБО для работы двигателя

Датчик массового расхода воздуха

Газобаллонное оборудование 2 поколения в отличие от первого в своем арсенале имеет дополнительный датчик массового расхода воздуха, который подключается к дроссельной заслонке. Его показаниями руководствуется блок управления двигателем в управлении системой впрыска топлива. Исходя из показаний этого датчика, система управления определяет количество топлива, которое необходимо подать в двигатель в данный момент для образования правильной смеси.

Установка этого датчика позволяет определять правильный угол опережения зажигания. Монтируется он после фильтра и должен устанавливаться между ним и дроссельной заслонкой. Именно тут и проходит поток воздуха, который засасывается двигателем для образования смеси.

Сам по себе датчик представляет из себя мелкую металлическую сетку, по центру которой проходит нить, выполненная из платины. Ниточка нагревается до температуры свыше 700 градусов Цельсия. Проходящие потоки воздуха охлаждают нить, и по степени и скорости ее охлаждения датчик определяет, сколько через систему прошло воздуха.

Установка датчика массового расхода воздуха позволяет определять правильный угол опережения зажигания

Его напряжение изменяется и преобразуется в электрический сигнал, понятный блоку управления. При выключенном двигателе расхода воздуха и нагрева нет. Подключение датчика к месту установки и блоку управления производится с помощью провода, идущего в комплекте.

Датчик давления во впускном коллекторе

Для достижения правильной работы двигателя в системах газобаллонного оборудования второго поколения дополнительно устанавливают датчик давления во впускном коллекторе. Установка датчика давления производится во впускном коллекторе, и он необходим для сохранения правильной работы двигателя на различных оборотах. Такие датчики используются в бензиновых двигателях повсеместно и являются частью их системы управления. Датчик кооперируется с электронным блоком управления ГБО. Он рассчитывает плотность воздуха, его расход и оптимизирует процесс образования смеси и подачи топлива. Датчик может быть альтернативой датчику расхода воздуха и так же точно определять необходимый расход газа. Подключение датчика к месту установки и блоку управления производится с помощью провода, идущего в комплекте.

Датчик давления впускного коллектора необходим для сохранения правильной работы двигателя на различных оборотах

Датчик положения дроссельной заслонки

Датчик положения дроссельной заслонки является еще одним дополнительным датчиком системы ГБО второго поколения. Его установка позволяет определять степень открытия дроссельной заслонки. Когда карбюратор или инжектор работают на газе, его топливная карта должна меняться. Подключение датчика к месту установки и блоку управления производится с помощью провода, идущего в комплекте.

Датчик положения коленвала

ДПК служит для синхронизации впрыска и зажигания. Наличие такого датчика подразумевается для ГБО второго поколения при монтаже на инжектор. Данные ДПК контролируют ЭБУ мотора, он устанавливает количество газа для камеры сгорания. Этим датчиком можно отрегулировать и угол поворота распределительных валов. Если в двигателе имеется адсорбер, происходит регулировка и его работы. Эти датчики могут работать на базе эффекта Холла и помогать определять необходимый расход газа. Подключение датчика к месту установки и блоку управления производится с использованием провода, идущего в комплекте.

Датчики температуры

Датчики температуры, всего их два, так же располагаются в ДВС.

Датчик температуры редуктора охраняет его от перемерзания

Первый определяет работу системы охлаждения, установка второго производится прямо на редуктор и охраняет его от перемерзания. Подключение датчика к месту установки и блоку управления выполняется с использованием провода, идущего в комплекте.

Датчик расхода кислорода

Кислородный датчик, или лямбда-зонд подсчитывает соотношения О2 в выхлопах после сгорания топлива. Лямбда-зонд обеспечивает снижение расхода топлива и сохранение норм выбросов вредных газов при работе ДВС: прогрев, холостой ход, ускорение, работа на подъеме или при повышенной нагрузке. Установка этого датчика обязательна для исполнения норм по выбросу вредных газов и экологичности автомобиля, современному двигателю такое оборудование абсолютно необходимо. Кроме того, этот датчик может существенно понизить расход газа, что существенно, если стоит карбюратор, а не инжектор. Подключение датчика к месту установки и блоку управления выполняется с использованием провода, идущего в комплекте.

Устанавливать ГБО для автомобилей своими руками не рекомендуется.

Установка ГБО 2-го поколения

При установке ГБО на инжектор или карбюратор своими руками велик риск не достичь герметичности соединений, что приведет к опасности утечки газа и вероятности возгорания. Настройка двигателя и газобаллонного оборудования для человека несведущего вообще темный лес, и если их сделать неправильно, двигатели автомобилей легко выходят из строя после неграмотной установки. И хотя в интернете существуют инструкция на любой комплект и отчеты для любых автомобилей, правильная установка и настройка требуют опыта и профессионализма.

Автор: А. Копылов

gboteh.ru

Врезка ГБО в карбюратор. Что лучше врезка или проставка?

При выборе ГБО, владельцы карбюраторных автомобилей сталкиваются с рядом проблем. К таким проблемам можно отнести варианты внедрения подачи газа в карбюратор. На сегодняшний день есть несколько вариантов подключения. Рассмотрим их.

1. Раздельный смеситель по камерам и проставка

2. Смеситель для карбюратора ДААЗ ОЗОН

Данный набор полностью удовлетворит неискушенного водителя. Смеситель-проставка позволит подключить ГБО без изменения конструкции карбюратора. Все, что понадобится это вынуть внутреннею текстолитовою прокладку и установить смеситель. Данный вариант доступен для всех карбюраторов «классического» семейства ВАЗ. Также, дозатор приведенный на рисунке выше, позволит добиться нужных динамических свойств и экономии. Это, наверное, самый простой способ установки для карбюраторных авто.

3. Смеситель на карбюратор и механический дозатор

Механический дозатор без раздельной регулировки

Такая комбинация является самой простой для установки. При установке не понадобится даже карбюратор снимать. Просто выкручиваются гайки, которыми крепится корпус воздушного фильтра, снимается металлическая прижимная пластина, устанавливается смеситель и все прикручивается обратно гайками. Единственное, понадобится вырезать отверстие под шланг в корпусе воздушного фильтра. В данном примере регулировка осуществляется проще всего.

Актуально: Вакуумный дозатор газа: устройство, установка и настройка

Но способ не лишен недостатков. Первый из них это потеря динамики как на газе, так и на бензине. Происходит это из-за уменьшения проходного сечения подачи воздуха. Да и состав смеси не получится отрегулировать идеально. В любом случае смесь будет или «бедной» или «богатой». Но плюс в простоте установки. Данный способ подходит для любых карбюраторов.

4. Врезка штуцеров напрямую в карбюратор и раздельная регулировка

Можно сказать, самый сложный и одновременно самый правильный вариант подключения ГБО. Данный способ является довольно сложным, поскольку необходимы знания об устройстве карбюратора и очень прямые руки. Если сомневаетесь, то лучше обратится к токарю или на СТО. Но самый большой плюс в том, что можно почти идеально отрегулировать ГБО, если использовать регулятор с раздельной подачей по камерах. Этот вариант установки подходит для владельцев автомобилей с карбюратором СОЛЕКС. Минусом является то, что мы сверлим карбюратор, и вернуть его в прежнее состояние будет весьма проблематично.

Подведем итоги…

Мы рассмотрели три способа внедрения ГБО в автомобиль. Тут дело выбора каждого. Если хотите динамики и умеренного расхода, вам подходит первый и третий способ. Если хотите простоты установки и настройки, идеальным будет 2-й вариант. В любом случае, мы надеемся, что статья поможет вам в выборе подключения.

Текст принадлежит: gboshnik.ru.

gboshnik.ru

знакомимся со всеми аспектами вопроса

Цены на топливо растут каждый день и те водители, автомобили которых работают на бензине, не знают что делать со своим железным конем. Многие отказываются от такого дорогого удовольствия и пересаживаются на два велосипедных колеса.

Но при наших суровых климатических условиях, когда зимой температура частенько опускается до -10°С и ниже, не особенно то и погоняешь на велосипеде. Вот и получается, что с одной стороны денег жалко, а с другой и мерзнуть не хочется.

Но все же многие умудряются найти решение и в данном вопросе, устанавливая на свои карбюраторные автомобили ГБО – газо-баллонное оборудование.

Хотя и газ сегодня стоит не так уж и дешево, но все равно при регулярной езде на автомобиле такой способ довольно сильно помогает сэкономить денежки, хотя многие считают его более опасным. Попробуем сами разобраться во всех плюсах и минусах ГБО и в особенностях его установки на наиболее распространенные автомобили ВАЗ.

1. ГБО: придется ли полностью отказываться от езды на бензине?

На самом деле установка газо-баллонного оборудования на Ваше авто ничего в нем не изменит. Вся конструкция механизма, работающего на бензине, остается такой же, только лишь в разрыв топливной системы нужно будет установить электромагнитный клапан. Именно с помощью этого клапана и будет осуществляться подача или перекрывание подачи газа. Таким образом, газовое оборудование является всего-навсего дополнением, которое позволяет автомобилю работать сразу и на привычном для него бензине, и на более дешевом газе.

Благодаря такой функциональности ГБО можно будет снять с автомобиля буквально в любой момент. Более того, благодаря конструкции 2-в-1 Вы получите возможность нивелировать недостатки обоих систем: заводить машину на газе в морозы переключаясь на бензин и экономить топливо продолжая езду на газе.

2. Разбираемся в достоинствах и недостатках ГБО

Не только цена является достоинством установки системы альтернативного топлива. Конечно, для водителей, которых постоянно находятся в дороге, это самый главный фактор, стимулирующий к такому обновлению. Но других водителей могут привлечь и следующие плюсы и преимущества газо-баллонного оборудования на авто:

1. Бензин является очень опасным веществом, поскольку даже при самом безопасном поведении с ним при высоком давлении все равно существует высокая вероятность детонации. Но, так как октановое число газа немного больше 100, то подобное явление полностью исключается как возможное.

2. Газ имеет такое свойство, как «летучесть». Благодаря ему под воздействием газа масло на стенках цилиндров не смывается, как это постоянно происходит при использовании бензина. Равномерность сгорания газа обеспечивает возможность этого вещества равномерно смешиваться с воздухом. Водители автомобилей, на которых установлен ГБО, утверждают, что благодаря перечисленным выше свойствам цилиндропоршневая группа двигателя служит эффективнее и дольше.

3. Газ совершенно по-иному взаимодействует с машинным маслом, поэтому последнее намного медленнее теряет свои основные свойства. Как результат, масло приходится менять реже.

4. При сгорании газа образуется намного меньше нагара, нежели от сгорания бензина. Но каким бы ни был хорошим газ, машина-то все рано приучена к бензину. Поэтому, существуют определенные нюансы вождения и ухода за авто, которое переделано на ГБО.

Среди таких нюансов и остальных недостатков газа следует назвать:

1. Сгорание газа провоцирует образование конденсата в редукторе. Поэтому, Вам периодически придется его сливать. Этого конечно не сложно, но и забывать об этой процедуре так же не стоит.

2. Самое неприятное в ГБО это то, что баллоны с газом занимает очень много пространства автомобиля. Если на грузовых машинах их можно прикрепить и с внешней стороны за кабиной водителя, то в легковой под них обычно отводится большая часть багажника. В связи с этим многие приобретают тороидальные баллоны, которые могут с легкостью поместится в нишу от запаски. Но тут тоже есть свой недостаток – такие баллоны стоят довольно дорого, хотя газа вмещают в себя не так уж и много. Да и выдвигаться в путь без запасного колеса – дело тоже довольно рискованное.

3. Баллоны с газон не только забирают пространство в салоне и багажнике – они еще и довольно сильно утяжеляют авто. В среднем их вес может колебаться от 30 до 50 килограмм.

4. Мороз – самый злейший враз ГБО. При минусовых температурах двигатель, работающий на газе, не заведется никогда. Но в этом случае спасает родной бензин, которым для начала стоит прогреть двигатель.

5. От газового оборудования намного быстрее изнашиваются воздушные фильтры, что учащает периодичность их замены.

6. Путешествовать на автомобиле, который работает на газе не так уж и просто. Если бензин продается чуть ли не на каждом метре, то приобрести баллон газа или заправить опустевший можно далеко не на каждой заправке. К примеру, проезжая сельскую местность это будет вообще нереально, хотя купить канистру бензина вполне возможно. Поэтому, придется либо запаковывать салон машины газовыми баллонами, либо в пути переключаться на бензин.

7. Многие считают, что при установке ГБО повышается опасность возникновения пожара при утечке газа. Хотя доля правды в этом есть, но на самом деле подобная ситуация может возникнуть в ситуации крайней невнимательности, когда автовладелец никак не отреагирует на возникнувший запах газа.

3. Разные поколения ГБО: в чем разница и какие преимущества каждого?

Идея о том, что обычный автомобиль способен ездить и на газе появилась достаточно давно. Поэтому на сегодняшний день уже было создано несколько поколений газово-баллонного оборудования. На самых старых авто еще встречаются системы эжекторного типа, которые относятся к ГБО первого поколения. Понятно, что современным автомобилям они вообще не подойдут, поскольку электроники у них нет никакой. Суть работы такой установки заключается в том, что для движения авто осуществляется всасывание газа в коллектор, в котором создается напряжение. Но тут есть один очень важный недостаток: в коллекторе газ может загореться, поскольку здесь он смешивается с газом. Конечно под капот пламя вырваться не сможет, поскольку преградой ему послужит специальная заслонка дроссельного блока автомобиля. Но как бы там ни было, следить за утечкой газа придется постоянно, иначе плачевных последствий не избежать.

Второе поколение газобаллонного оборудования не так уж и далеко ушло от первого. Но все же, оно является более современным из-за доступности электронного управления, что также делает его более экономичным. В частности, водитель может получать показатели из:

• датчиков положения заслонки дросселя;

• показателей оборотов двигателя.

• лямбда-зонда;

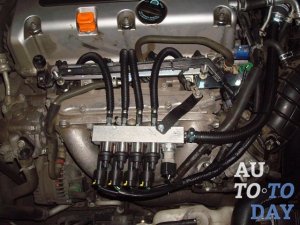

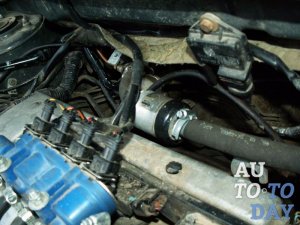

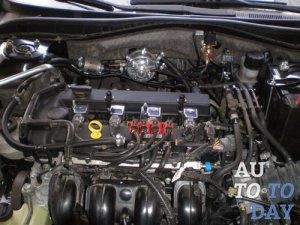

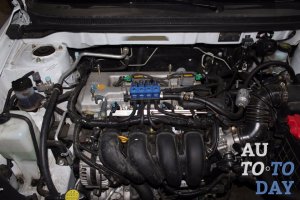

Что касается третьего поколения ГБО, то тут уже прибавились электрические газовые форсунки. Их монтирование производится в раструбах, которые идут непосредственно в цилиндры. Управление этими форсунками осуществляется благодаря микропроцессорным блокам, которые специально для этого и устанавливаются. Дозировка топлива в этом случае уменьшается в разы, что приводит к более высокой экономичности езды на ГБО третьего поколения.

Следующее, четвертое, поколение практически такое же, как предыдущее. Единственный нюанс — здесь была усовершенствована реакция при корректировании микропроцессом топлива. Другими словами, при той же мощности двигателя еще немного увеличилась экономичность езды.

Ну и пока последнее пятое поколение ГБО имеет совершенно иную конструкцию. Впрыскивание газа в камеру сгорания происходит в жидком виде, что делает такую систему еще более безопасной и эффективной. Таким образом, разница между автомобилями, которые ездят на бензине, и на которых установлено пятое поколение газового оборудования является совсем незначительной. Это позволяет задействовать практически все датчики электронного управления двигателем автомобиля. Но о герметичности газовых баллонов и всех соединительных деталей все равно остается на первом месте любого водителя.

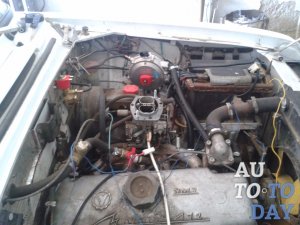

4. Выбираем ГБО для карбюраторного двигателя

С поданного выше описания разных типов газобаллонного оборудования понятно, что для установки на автомобиль с карбюраторным двигателем подойдет исключительно только первое и второе поколения. Более современные варианты являются неприемлемыми для них, поскольку предполагают наличие электронных датчиков, которые на карбюраторных двигателях отсутствуют. Даже если установить ГБО 4-го поколения, то из-за невозможности реализации всех наворотов, оно превратится в обычное первое или второе.

Если выбирать между первым и вторым поколением, то стоит обратить на еще одни отличие, которое существует между ними: на ГБО первого поколения стоит ручной дозатор газа, нужное положение которого определяется один раз, так же как на карбюраторе; ГБО второго поколения отличается электронным дозатором со специальным клапаном, который приводит в действие шаговый двигатель в зависимости от того, на каком уровне находится стрелка показателя датчика кислорода и в каком положении на расположена дроссельная карбюраторная заслонка.

Второе поколение преимущественно устанавливается на автомобили, оснащенные электронными карбюраторами. К таковым относится весь японской автопром 80-х годов. На те же автомобили, которые мы называем отечественными, можно устанавливать ГБО исключительно первого поколения, поскольку все остальные будут для них просто бесполезными и для их установки нужно будет попросту заменить электронный дозатор на механический.

5. Знакомимся с комплектацией ГБО для установки на карбюраторный двигатель

Поскольку цель данной статьи заключается в том, чтобы научиться самостоятельно устанавливать газобаллонное оборудования на автомобили, то стоит разобраться в том, из чего состоит такая топливная система. Для ее установки Вам необходимо будет приобрести:

• газовый баллон;

• мультиклапан;

• устройство для заправки;

• газовая магистраль, позволяющая пропускать газ под высоким давлением;

• газовый фильтр;

• газовый клапан;

• дозатор для правильной подачи газа;

• если Вы не собираетесь проводить врезку в карбюратор, то еще понадобиться смеситель;

• бензиновый клапан;

• переключатель топлива, который позволит Вам заводить машину на бензине а движение продолжать на газе.

6. Особенности работы ГБО и схема подключения к бензиновой системе

Итак, баллон с газом стоит разместить в багажнике. Возить его в салоне будет совсем неудобно и не эстетично, хотя и в багажнике он займет достаточно много пространства. В машинах побольше баллоны крепятся с наружной части автомобиля. На газовый баллон необходимо установить мультиклапан, благодаря которому он будет связываться со всем остальным автомобильным механизмом. Именно через мультиклапан газ как закачивается внутрь баллона, так и поступает из него в газовую магистраль и в двигатель в целом.

Выносное заправочное устройство (ВЗУ) стоит устанавливать в месте, к которому можно легко дотянуться, когда баллон нужно будет заправить. ВЗУ и мультиклапан соединяются при помощи магистрали, которая являет собой обычную медную трубку. Но нам еще понадобиться газовая магистраль высокого давления, которая представляет собой такую же трубку, только направленную от мультиклапана непосредственно к двигателю автомобиля. Очень важно перед ее подключением к баллону перекрыть газ, иначе Вы рискуете отравиться. На пути магистрали очень важно установить фильтр, который будет очищать газ. Не забываем также о клапане, с помощью которого можно будет прекращать подач газа из баллона, если Вы решите переключиться на бензин или же попросту заглушите двигатель.

Пройдя сквозь фильтр, газ будет поступать на редуктор-испаритель. Здесь давления газа снизится до показателя ниже, чем одна атмосфера. Здесь газ будет испаряться, поскольку при минусовой температуре он из жидкого превращается в газообразный, что также позволяет охлаждать редуктор. По этой причине последний очень часто даже порывается льдом. Но проблема состоит в том, что такой газ испаряется очень плохо, да и автомобиль на нем не сможет завестись. Чтобы устранить подобную проблему, редуктор приходится подогревать при помощи охлаждающей жидкости (она подается на него из системы охлаждения). То есть, автомобиль сначала прогревается на работающем бензиновом двигателе, а потом уже происходит запуск газа.

Если дальше знакомиться со схемой газовой системы, то следует перейти на дозатор, который находится после испарителя. Главная функция, которую он осуществляет – это регулирование количества газа, которое подается непосредственно на двигатель. Сам дозатор имеет следующее устройство:

• входное отверстие, через которое в него попадает газ;

• выходное отверстие, через которое газ попадает к двигателю;

• регулировочный винт;

• отверстие для вакуумной трубки.

Непосредственное регулирование подачи газа осуществляется при помощи вакуумной трубки, которая подсоединяется к коллектору. Если разрежение во впускном коллекторе будет высоким, то дозирующее устройство будет открываться сильнее, приводя к более обильной подаче газа на двигатель. Если же разрежение будет понижаться – то и подача будет менее интенсивной. Также, подачу можно контролировать при помощи регулирующего винта.

Для того, чтобы газ попадал в карбюратор, на него надевается специальный смеситель. Вместо смесителя также можно осуществлять непосредственную врезку в карбюратор. Как бы там ни было, но для работы такой системы газ должен подаваться в камеру карбюратора. Важно проследить, чтобы все соединения здесь были как можно более надежными, поскольку утечка газа приведет не только к плохой и затратной езде автомобиля, то и может стать причиной более нежелательных последствий.

Как Вы уже поняли, для езди на ГБО все равно приходится пользоваться бензином. Для того, чтобы осуществлять отключение бензинового насоса устанавливается специальный клапан – его врезают непосредственно на бензиновую магистраль. В инжекторных системах для этого всего-навсего отключают форсунки, благодаря чему бензин продолжает циркуляцию, но полностью возвращается в бак через обратку. В последнем случае также практикуется отключение питания бензонасоса.

Чтобы определить, на чем именно Вы хотите ехать в данный момент – Вам придется только воспользоваться переключателем топлива газ/бензин. Этот переключатель устанавливается непосредственно возле водительского места. Действует такая система следующим образом: перекрываем один вид топлива и одновременно с этим открываем клапан для подачи другого вида.

Конечно, вождение таким автомобилем требует специальной снаровки и хорошей сообразительности – первый встречный ряд ли сможет сходу его завести и переключиться на газ. Но как бы там ни было, он остается действительно хорошим вариантом экономии денег для людей, который практически живут на колесах. Оправдывает себя такая система практически за один месяц. Если же Вас что-то не устроить, то снять ГБО с автомобиля можно также просто, как и установить.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today
