Содержание

особенности конструкции и описания, размеры, чертежи, видео

Апилифт широко используется в области пчеловодства в качестве технического средства для транспортировки и погрузки ульев. Функциональные возможности приспособления позволяют существенно упростить работу пчеловода и сделать обслуживание пасеки более оперативным и лёгким. Подобный подъёмник можно купить в специализированном маркете, но многие пчеловоды предпочитают сделать его собственными руками. Что для этого нужно, давайте разберёмся.

ПоказатьСкрыть

Что такое апилифт

Пасечная тележка — подъёмная конструкция, которая оснащена спецчастью для захвата и колёсами для передвижения. Удерживающая часть имеет болтовые крепежи, которые надёжно фиксируют улей и предотвращают его падение. Все зажимы регулируются, что даёт возможность транспортировать пчелиные домики любого размера. Кроме этого, каждый апилифт снабжён подъёмными деталями — рычагами, блоками, фиксаторами. Апилифт

Телега для перевозки ульев для пчёл должна отвечать следующим характеристикам:

  • грузоподъёмность конструкции должна быть до 150 кг;
  • высота переносимого улья равняется 1300 мм;
  • способность захвата объекта в границах 340–530 мм.
Подъёмник может быть с ручным или механизированным приводом, при этом большинство пчеловодов отдают предпочтение первому варианту, так как второй существенно усложняет работу с конструкцией.

Принцип работы тележки достаточно простой:

  • специальным устройством сдвигают боковые зажимы;
  • после того как необходимое расстояние зафиксировано, устанавливают корпус объекта;
  • для подъёма груза используют рычаг.

После выполненных действий улей можно перевозить в любое место.

Знаете ли вы? Отличить рабочую пчелу, занимающуюся сбором мёда, достаточно легко по её внешнему виду: на задней лапке у неё есть специальный собирательный аппарат, в котором накапливается пыльца, образующая обножку.

Апилифт своими руками

Изготовить подъёмный агрегат собственноручно — задача не из лёгких, ведь для того чтобы он работал требуемым образом, при сборке необходимо чётко следовать инструкциям. Тем не менее, подготовив нужные материалы и инструменты, создав чертежи, можно самостоятельно сделать функциональное приспособление, которое способно прослужить долгие годы.

Выбор конструкции и создание чертежа

Опытные пчеловоды рекомендуют для домашнего производства выбирать тележку с механическим приводом. Следует отметить, что сделать подъёмник довольно сложно, поскольку он состоит из большого числа маленьких элементов. Именно поэтому все работы нужно проводить по чётко сформированному чертежу, который можно найти в Интернете. Чертёж апилифта

Будущая тележка должна иметь такие технические характеристики:

  • подъём с максимальной высотой 1400 мм;
  • подъём объекта не более 150 кг;
  • вес самого устройства — около 24–25 кг.

Материалы и инструменты для работы

Чтобы изготовить пчеловодную тележку, специалисты советуют подготовить следующие комплектующие:

  • профильные стальные квадратные трубы с сечением 2,5х2,5, 3х2, 4х2;
  • фиксирующие элементы: болты М6, М8, гайки, шурупы;
  • ручки, оснащённые не скользящей резиновой поверхностью;
  • пружины натяжные;
  • катушка и трос, накручиваемый на неё;
  • металлический прут, который необходим в качестве опоры для катушки;
  • два колеса на оси;
  • рулетка для точного определения размеров;
  • болгарка;
  • аппарат для сварки, необходимый для фиксации деталей подъёмника.

Важно! Изготовление подъёмной телеги в условиях домашнего хозяйства выполняется в строгой последовательности, которую нельзя игнорировать. Иначе конструкция не будет обладать нужным функционалом.

Пошаговая инструкция

Как только все базовые комплектующие для производства пасечного подъёмника приготовлены, можно приступать к процессу сборки, который представлен пошагово.

Изготовление рамы

Одной из самых важных частей тележки является рама, с изготовления которой начинается сборка всего устройства. В готовом виде рама обладает следующими размерами: длина — 157 см, ширина — 37 см. Рама апилифта

Производство рамы осуществляют по алгоритму:

  1. Сваривают трубы по требуемым размерам.
  2. К получившейся конструкции вваривают четыре балки, которые располагаются перпендикулярно.
  3. Нижнее ребро крепится к боковушкам плашмя. Размер рёбер, расположенных вверху и внизу, должен отвечать размерам труб рамы.
  4. Для двух перекладин, которые находятся посредине конструкции, подходят трубы сечением 3х2 см. Интервал между верхним ребром и центральной поперечиной должен равняться 50 см. Третью балку монтируют, отступая от нижнего ребра 38 см.
  5. По длине стоек рамной конструкции с внутренней стороны делают пропил в 2 см, необходимый для передвижения подшипника. При этом по сторонам располагают болты М6, препятствующие вылету подшипника из канавки.
  6. На третьей по счёту верхней балке с двух боков проделывают дырку под болты М8, требуемые для фиксации кронштейнов для колёс.
  7. От верхней поперечины отступают 20 см и к боковым рёбрам вваривают ручки.
Каретка

Одним из самых важных и одновременно сложных элементов считается каретка.

Её сборка предусматривает такие этапы:

  1. Собирают каркас размерами 72х38 см из трубы сечением 3х2 см. Нижние балки, которые располагаются поперёк, делают из трубы 3х3. На них будут ввариваться боковые фиксаторы для захватывания груза.
  2. На шарниры монтируются зажимы, для которых применяют трубу длиной 46 см и диаметром 2,5х2,5 см. Под углом 90° на внешние края зажимов вваривают трубу в 9 см, служащую основой для крепления «лап-зажимов» длиной 14 см. Каретка апилифта
  3. Посередине нижней поперечины приваривают блок, на который наматывается трос.
  4. Данная конструкция телеги предполагает возможность поднятия улья за днище, поэтому снизу конструкции по обеим сторонам приваривают кусочки трубы на 9 см, диаметром 2,5х2,5 см. В приваренные участки вставляют вилки, сделанные из частей трубы 49 см, и фиксируют их болтами М6.

Знаете ли вы? Пчёлы обладают пятью глазами: три из них расположены в верхней части головы, ещё два — спереди. При этом насекомые не способны различать красный оттенок, но имеют врождённое предпочтение к фиолетовым и сине-зелёным цветам.

Колёса и катушка

Следующий этап работы над тележкой включает сборку колёс и катушки:

  1. От правого края рамы отступают 13 см и на верхней поперечине с лицевого бока крепят подшипник в 4 см с фиксатором, который предупреждает выпадение троса.
  2. В канавку для ролика монтируют металлический трос шириной 3 мм, который верхним концом крепится болтами на боковине с левой стороны.
  3. От правого ребра рамы отступают 12 см и ко второму ребру, расположенному сверху, крепят катушку с такими размерами: высота — 3,4 см, диаметр с внутренней стороны — 3 см, диаметр с внешней стороны — 5 см.
  4. В подшипник вставляют ось для катушки.Колеса апилифта
  5. К балке с параллельной стороны приваривают рычаг (20 см) с рукояткой, которая может свободно крутиться вокруг оси.
  6. К балке с катушкой и ручкой сверху и снизу крепят стальные стопоры.
  7. Посредством троса рукоятку рычага присоединяют к стальному язычку, который служит инструментом, предупреждающим возможный спуск каретки.
  8. Для описываемого апилифта берут колёса диаметром 38 см. Оси для колёс крепят кронштейнами, сделанными из трубы сечением 2,5х2,5 см.
  9. К раме кронштейны фиксируют металлическими пластинами 11х2,5 см.
  10. Колёса выдвигаются из кронштейнов, за счёт чего телегу можно располагать под любыми углами.

Важно! Для изготавливаемой тележки рекомендуется выбирать колёса из прочного, износостойкого материала, который обладает высокой стойкостью к проколам и повреждениям.

Как подобрать покупные тележки для ульев

Изготовление апилифта требует определённых знаний, навыков, а также немного времени и терпения. Именно поэтому не все рискнут делать конструкцию своими руками. К счастью, сегодня мировые производители предлагают большой выбор готовых тележек, которые отличаются характеристиками, функционалом, габаритами.

При выборе телеги для перевозки ульев следует отдавать предпочтение устройствам со следующими качествами:

  • удобство и простота эксплуатации;
  • металлоёмкость устройства. Тележка должна быть изготовлена из прочного и надёжного металла, который гарантирует долговечность конструкции;
  • безопасность. Все основные составляющие апилифта — вилки, рукоятки, держатели, фиксаторы — должны обладать высоким качеством и надёжностью, быть изготовлены из прочных материалов;

    Выбор апилифта

  • непрокалываемые колёса. При покупке следует выбирать телегу с колёсами из непробиваемого материала, например, пенополиуретана;
  • защита от падений. Рекомендуется отдавать предпочтение конструкциям, которые снабжены автоматическим фиксатором, закреплённым на раме и позволяющим предупредить случайное падение механизма для подъёма груза;
  • высокие показатели грузоподъёмности. Покупное устройство должно обладать способностью поднимать груз до 150 кг.

Кроме этого, при покупке необходимо потребовать у продавцов сертификаты на продукцию, подтверждающие безопасность и надёжность её комплектующих. Среди готовых тележек наибольшей популярностью пользуются подъёмники «ТП-002» с полиуретановыми колёсами, «М-1» с усиленными колёсами с подкачкой, «Апилифт 1.0 ТЛ» с пневмоколёсами.

Знаете ли вы? Удивительно, но процесс спаривания у пчёл происходит прямо в воздухе и длится не более 5 сек. После этого трутень лишается своего «мужского органа», который остаётся в теле матки, а сам умирает.

Апилифт является прекрасным помощником пасечника, который даёт возможность существенно упростить работы по обслуживанию пасеки. Подобную конструкцию можно приобрести в специализированных магазинах либо изготовить самостоятельно. К последнему варианту необходимо подойти с особой ответственностью, поскольку грамотно сделанное устройство оказывает влияние не только на качество и оперативность перемещения ульев, но и на сохранение безопасности процесса.

Изготовление апилифта для ульев своими руками: сборка деталей, чертеж

Апилифт для ульевУльи имеют большой вес, бывает сложно перемещать их с места на место. При переезде или других работах применяют апилифт или пасечную тележку. Она имеет сложную конструкцию, но из-за высокой цены заводского изделия, многие пчеловоды предпочитают изготавливать самодельные тележки для своей пасеки. Эта статья расскажет, как сделать подъемник или апилифт своими руками.

Конструкция подъемника для ульев и принцип его работы

У тележки-подъемника должна присутствовать функция регулировки для перевозки ульев различного вида, поднятия и перемещения бочек и прочих емкостей. Покупная модель апилифта имеет

следующий набор характеристик:

  • может поднимать груз весом до 150 кг;
  • максимальная высота поднятия груза составляет 1,3 м;
  • способна захватывать объект в пределах 34,8-53,6 см.

С учетом этих характеристик составляются все чертежи, используемые при самостоятельном изготовлении.

Тележка-подъемник для ульев включает в себя несколько составных частей:

  • трос;
  • рычаг;
  • фиксированную и подвижную рамы;
  • ось с двумя колесами;
  • вилки;
  • зажимной кронштейн.

Настройка пасечного апилифта под различные габариты груза осуществляется при помощи установочных отверстий и регулировочного винта.

Перед использованием, рычаг на тележке поднимается и она подкатывается к улью. При помощи регулировочного винта, зажимной кронштейн подводится вплотную к улью, оставшийся зазор не должен быть больше 5 мм. Затем нужно опустить ручку рычага вниз. Корпус улья надежно зажимается с обеих сторон. Используя лебедку, можно поднять груз на требуемую высоту.

Также рекомендуем прочитать:

Инструменты и материалы для сборки подъемника своими руками

Как выглядит апилифтСделать тележку для перевозки ульев своими руками можно, если есть точные чертежи и необходимые инструменты. Рекомендуется собирать устройство с механическим приводом, он значительно упростит работу. Если тележка для ульев изготовлена правильно, то точность перестановки груза может достигать 1 см. При этом сама масса груза почти не чувствуется, давление на ручку составляет всего 1 кг.

В работе потребуются:

  • колеса;
  • рулетка;
  • аппарат для сварки;
  • профильные трубы квадратной формы, с размерами 3х2; 4х2; 2,5х2,5 см;
  • натяжные пружины;
  • гайки, болты М6 и М8;
  • ролики с подшипниками;
  • трос;
  • прорезиненые ручки;
  • катушка для сматывания троса.

Этапы сборки конструкции

Изготовление подъемника для ульев своими руками проводится в определенной последовательности:

  • сборка рамы с катушкой;
  • конструирование подъемного механизма;
  • сооружение каретки.

Сбор рамы

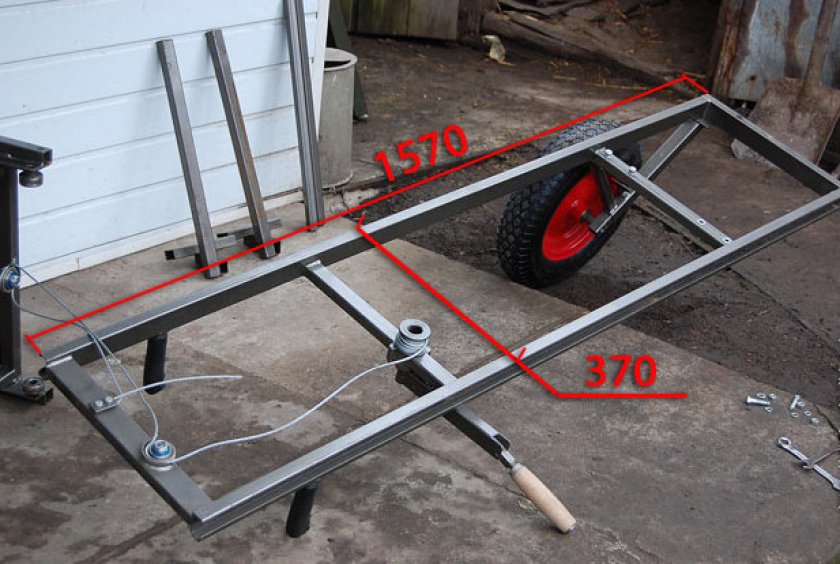

Апилифт на чертежеДлина рамы в готовом состоянии равна 157 см, а ширина — 37 см. По этим размерам производится сварка квадратных труб в раму. К ней так же встык привариваются четыре балки, расположенные перпендикулярно. Балка, находящаяся внизу, прикрепляется к боковинам плашмя. Поперечные балки сверху и снизу должны соответствовать размеру труб рамы. Для двух балок, расположенных посередине, используется труба меньшего размера (3х2 см). Расстояние от верхней балки до второй перекладины должно составлять 50 см. Третья балка располагается на расстоянии в 38 см от самой нижней перекладины.

Для перемещения подшипника, по длине рамных стоек с внешней стороны необходимо сделать пропил размером в 2 см. Чтобы подшипник не вылетал из канавки, по краям пропила закрепляются болты М6. На балке, идущей третьей сверху, с двух боковых сторон высверливается по одному отверстию под болты М8, в дальнейшем здесь будут закреплены кронштейны колес. С отступом в 20 см от верхней балки, к боковым трубкам приваривают ручки.

Сбор подъемного механизма, катушки и колес

Как собрать апилифтНа верхнюю поперечную балку с лицевой стороны закрепляется подшипник, с отступом в 13 см от правого края рамы. Подшипник должен иметь диаметр в 4 см и фиксатор, предотвращающий выпадение троса. Он будет выступать блоком, поднимающим груз. В роликовую канавку вставляется трос из стали с размером в 3 мм. Трос верхним свободным концом закрепляется болтами на левой боковине с тем же отступом в 13 см.

Ко второй сверху перекладине прикрепляется катушка с отступом от правого ребра рамы в 12 см. Она должна иметь следующие размеры: 3,4 см в высоту, 5 см во внешнем диаметре, 3 см во внутреннем диаметре. Катушка будет наматывать на себя трос во время подъема каретки. В подшипник крепится ось для катушки. К другой стороне балки приваривается рычаг с размером в 20 см. Он должен иметь рукоятку, которая свободно крутится по своей оси. К перекладине с катушкой и рычагом, в верхней и нижней части, привариваются металлические стопоры.

Рукоятка рычага присоединяется к металлическому язычку и пружине при помощи троса. Язычок предотвращает случайный спуск нагруженной каретки. В состоянии покоя язычок прижимается пружиной к стопору.

Подходящие тележке колеса имеют внешний диаметр в 38 см. Квадратная труба с размерами 2,5х2,5 см используется для изготовления кронштейнов, на которых будут крепиться колесные оси. Для внешней фиксации осей применяются гайки. Стальные пластины прямоугольной формы с размерами 11Х2,5 см закрепляют кронштейны на раме. В общем виде кронштейн составляют две сваренные перпендикулярно трубы размерами в 30 и 23 см, которые соединяются с рамой при помощи сквозных болтов М8. Тележку можно склонять к земле под различными углами, благодаря выдвигающимся из кронштейнов колесам.

Сбор вилки и каретки

Конструкция для обслуживания ульевКаретка является самым сложным элементом в конструкции апилифта. Сначала собирается каркас для каретки, его габариты 72х38 см. В качестве материала используется труба 3х2 см в диаметре. Две перекладины в нижней части изготавливаются из трубы диаметром 3х3 см, в них будут располагаться боковые фиксаторы для захвата корпуса улья. Зажимы крепятся на шарниры. Действующая тяга наклоняет шарнир, квадрат, который тянет трубку от бокового зажима, перекашивается. Болт с пружиной регулирует степень наклона шарниров, от которой зависит интенсивность сжатия зажимов.

Для зажимов используются трубы диаметром 2,5х2,5 см и длиной 46 см. Трубы в 9 см длиной, привариваются под прямым углом на внешние края зажимов. На них закрепляются зажимные «лапы» в 14 см длиной. Для лучшего сцепления с грузом, внутренняя сторона лап должна быть ребристой. Подготовленные зажимы без труда входят в кареточные трубы с большим диаметром.

Блок для троса приваривается по центру нижней перекладины каретки. Каретка перемещается по раме при помощи четырех подшипников, которые были вмонтированы в боковые стойки подъемника.

Устройство дает возможность поднимать улей за дно. С этой целью к нижней части каретки, с боков, прикрепляются трубки в 9 см длиной и 2,5х2,5 см диаметром. В них монтируются вилки для подъема груза, которые закрепляются болтами М6. Для изготовления вилков используются трубки 49 см длиной. Рычаг с тягой запускает процесс сжимания механизма каретки.

Чертеж для изготовления каретки подъемника

Транспортировка ульевПодъемник содержит множество мелких элементов, которые сложно собрать без наглядного примера и точных расчетов. Чтобы создать правильно функционирующую каретку, можно воспользоваться чертежом из интернета.

В остальном тележка имеет довольно простую конструкцию и легка в управлении. Благодаря своей функциональность, она высоко ценится среди пчеловодов и может быть использована на любой пасеке для перевозки.

Если правильно сделать ручной апилифт, то он способен не только облегчить работу с ульями, но и помогает избежать высокой нагрузки на спину, которая может привести к заболеваниям. При отсутствии достаточных навыков владения инструментами, всегда можно приобрести заводскую модель тележки.

Покупные тележки для ульев

На российском рынке представлены различные виды апилифтов, среди которых можно выделить несколько марок.

Тележка-подъемник «Пчелка-2» имеет шестеренчатую лебедку с тремя позициями. Используется для транспортировки ульев, выполнения операций по поиску и замене матки, чистки или замены доньев, лечения и подкормки пчел. Каркас апилифта собран из прочной стали с порошковым покрытием. Модель оснащена пневматическими колесами для плавного движения, может поднимать до 120 кг на высоту в 1,5 м. В комплекте присутствуют съемные вилы. Устройство можно приобрести за 9490 р.

Апилифт «Пчелтех» снабжен качественным механизмом для подъема грузов, корпус собран из крепкой стали с защитным порошковым покрытием. Устройство может поднимать до 150 кг веса на высоту в 1,3 м. Вес конструкции составляет 23 кг. Приобрести модель можно по цене от 10570 р.

Как сделать апилифт своими руками: чертежи и видео

Полезное и даже незаменимое техническое средство для пчеловода — это пасечная тележка или апилифт (как ее еще называют). Апилифт своими руками будет служить много лет и станет огромным подспорьем на вашей пасеке.

Каким должен быть?

Такое устройство, как апилифт или пасечная тележка для пчеловода имеет большое значение. Производство меда, уход за пчелами, обработка пасеки — всё это тяжелый труд, который хотелось бы механизировать, насколько возможно. Для погрузки ульев и перевозки с места на место как раз и используется специальный подъемник. Его можно сделать самому, однако придется запастись терпением.

Идеальный апилифт должен выдерживать вес до 120 кг. Тележка должна быть приспособленной для работы с такими размерами ульев — от 340 мм высотой до 1100 мм. Привод может быть либо механическим, либо ручным. Многие пчеловоды советуют делать именно механический привод, поскольку с ручным работы у вас будет вдвое больше. Точность подъема и спуска грузов у правильно сконструированного устройства доходит до 1 см. На ручку тележки оказывается давление примерно в 1 кг, то есть в целом вес почти неощутим.

Таким образом, особых трудностей при работе с этим видом садового транспорта у вас не будет. Вы легко погрузите улик даже на высоту прицепа в один метр. Это нехитрое приспособление позволяет не только транспортировать, но и менять в улье днища, переставлять корпусные части и т. д. Развод зажимов предусмотрен до 1 метра, то есть можно захватить довольно большой улей на 24 рамки. Для подъема грузов предусмотрена «вилка» — два уголка, на которые ставится тяжесть.

Однако практика говорит, что пчеловоды чаще работают с меньшими весами, так как улики в основном пенополистирольные, фанерные — то есть, не тяжелые.

Как его изготовить?

Сразу стоит отметить, что тележка для перевозки ульев изготавливается своими руками довольно-таки непросто. Для того, чтобы ваш подъемник функционировал должным образом, придется достаточно потрудиться. Апилифт необходимо делать в точности по инструкции, тогда он прослужит долго.

Инструменты и материалы

Наша тележка, схемы и размеры которой приведены в статье, будет свариваться из специальных профильных труб квадратной формы. Дополнительные материалы: болты, гайки, ролик с подшипниками, колеса, ручки с прорезинеными рукоятками, трос, пружины для создания натяжения. Также механизм апилифта обязательно оснащен катушкой, на которую трос будет наматываться. На подъемник потребуется еще и стальной прут (он будет служить опорой-стопором катушке).

Чтобы телега для перевозки уликов получилась идеальной, не забудьте про рулетку и точную разметку всех деталей.

Инструкция по изготовлению

В данном случае чертежи — это фото с детальным указанием размеров. Чтобы телега была красивой и правильно сложенной, предварительно позаботьтесь о наличии всех материалов, которые пойдут на ваш подъемник. На стадии сборки будет очень неудобно бегать в магазин или на рынок, чтобы доделать конструкцию.

Рама
  1. Для начала необходимо сделать раму, сварив её из боковых стоек (далее все размеры смотрите на фото).
  2. Внешнюю часть стоек необходимо пропилить (там будет ездить подшипник), вверху и внизу накрутить болты (М6), которые будут удерживать его от вылета из канавки.
  3. На раме должно быть 4 поперечных балки, две нижних приварить стык в стык с краями вертикальных балок, а нижнюю — еще и плашмя по отношению к боковушкам. На третьей балке сверху проделать болтовые отверстия (на болт М8) для крепления колесных кронштейнов.
Катушка, подъемный механизм и колеса
  1. На верхнюю поперечную трубу (на лицевую часть) согласно разметке крепим подшипник. Поверх него — полукруглый фиксатор, удерживающий трос от выпадения.
  2. На нижнюю балку (тоже с лица) прикрепляем катушку и рычаг, как показано на схеме. Возле катушки приделываем кусок прута из стали, чтобы служил стопором. Детальную схему катушки можете посмотреть на схеме в фотогалерее. Там много мелких деталей, которые нужно будет аккуратно собрать.
  3. Далее всё чуть проще. К купленным заранее колесам приделываем кронштейны. Внешняя часть колесной оси крепится гайкой. Кронштейны к раме крепим на квадратные стальные пластины. (Не забываем следовать инструкции).
Каретка, вилки и зажимы для подъема
  1. Каретка собирается строго по фото. Делается каркас с подшипниками, после чего — боковые зажимы. Далее привариваются «лапы» для удержания груза. Их поверхность можно заребрить, а можно оставить гладкой.
  2. Зажимы ставятся в принимающие трубы (направляющие).
  3. Вилки при необходимости ставим в каретку и прикручиваем на болты.

Видео «Апилифт в работе»

Как работает пчелиный подъемник, демонстрирует данный видеоролик.

Пасечная тележка апилифт своими руками



Здравствуйте дорогие друзья и постоянные читатели моего блога! Сегодня я хочу в первую очередь похвастаться вам своим новым приобретением.

Им стала тележка пасечная апилифт.

Пасечная тележка



Решение купить ее пришло еще в прошлом году после того, как мне пришлось самостоятельно снимать с полутораметровой высоты медовые корпуса и переносить улья на зимовку в омшаник. На самом деле это приспособление можно сделать своими руками, в Интернете есть руководство пошагово, видео уроки и чертежи.

Размеры специальной тележки для пасеки могут быть разными, единственное, что нужно учитывать при ее изготовлении – четкое соблюдение всех конструкционных особенностей. Именно поэтому я и не решился делать ее самостоятельно.

Апилифт позволяет переместить по всем правилам хрупкое пчелиное гнездо в любое время года, не причинив дискомфорта его обитателям.

Где используется апилифт?

Апилифт, как мы уже разобрались – это специализированная пасечная тележка, предназначенная для транспортировки ульев и их отдельных корпусов. Ее используют для кочевки пасеки, перемещения пчелиных гнезд в омшаник, снятия медовых корпусов и т.д. К ней предъявляются серьезные требования:

  1. Достаточная для перемещения ульев с медовыми корпусами и всеми обитателями пчелиных семей грузоподъемность.
  2. Гарантия минимального сотрясения пчелиного гнезда при подъеме и перемещении их домика.
  3. Отсутствие риска случайного обрушения сот, что чревато гибелью тружеников-насекомых.
  4. Обеспечение ульев нормальной вентиляцией во избежание риска перегрева гнезда во время транспортировки.

Пасечная тележка

Производители предлагают большой выбор апилифтов для ульев, отличающихся друг от друга размерами, грузоподъемностью, конструкционными особенностями и технико-эксплуатационными характеристиками.

Стандартной считается модель со стальной основной рамой, подвижной рамой с фиксирующими улей боковыми зажимами, подъемником, вилами для подъема корпусов, колесами для перемещения, кронштейнами и фиксаторами.

Правила использования

Апилифт я рекомндую приобрести тем пчеловодам, которые имеют на своей приусадебной пасеке достаточное количество ульев. Тележки бывают разной грузоподъемности, отзывы о них поступают в основном в положительном ключе.

Для того, чтобы апилифт верой и правдой служил вам много лет, блестяще выполняя все возложенные на него функции, вам достаточно соблюдать нехитрые правила пользования:

  1. Убирать все лишнее с улья перед его перемещением.
  2. Не перевозить корпуса с незакрепленными проволокой тяжелыми медовыми сотами;
  3. Вбивать между планками клинышки во избежание их падения;
  4. Перевозить улья без подвижных наружных частей.

Пасечная тележка

Соблюдение всех вышеперечисленных правил обеспечит вам удобную и безопасную перевозку пасеки и перемещение ульев, а также долгий срок службы апилифта вне зависимости от выбранной модели. На этом у меня все, друзья!

Я с вами прощаюсь. Не забывайте лайкать мои статьи, если они вам нравятся и делитесь ними в социальных сетях для того, чтобы их прочитало как можно больше пчеловодов, для которых они будут познавательны и полезны. До новых встреч, друзья!

Подписывайтесь на обновления!И в конце как всегда немного видео:











Апилифт своими руками. Подробные чертежи, фото и видео


Полезное и даже незаменимое техническое средство для пчеловода — это пасечная тележка или апилифт (как ее еще называют). Можно ли её сделать самостоятельно? Конечно, да! Апилифт своими руками — чертежи которого мы предлагаем вам изучить в нашей статье, будет служить много лет и станет огромным подспорьем на вашей пасеке.



Каким должен быть апилифт?

Такое устройство, как пасечная тележка или апилифт для пчеловода имеет большое значение. Производство меда, уход за пчелами, обработка пасеки — всё это тяжелый труд, который хотелось бы механизировать, насколько возможно. Для погрузки ульев и перевозки из с места на место как раз и используется специальный подъемник. Его можно сделать самому, однако придется запастись терпением.

Идеальный апилифт должен выдерживать вес до 120 кг. Тележка должна быть приспособленной для работы с такими размерами ульев — от 340 мм высотой до 1100 мм. Привод может быть либо механическим, либо ручным. Многие пчеловоды советуют делать именно механический привод, поскольку с ручным работы у вас будет вдвое больше. Точность подъема и спуска грузов у правильно сконструированного устройства доходит до 1 см. На ручку тележки оказывается давление примерно в 1 кг, то есть в целом вес почти неощутим.


Таким образом, особых трудностей при работе с этим видом садового транспорта у вас не будет. Вы легко погрузите улик даже на высоту прицепа в один метр. Это нехитрое приспособление позволяет не только транспортировать, но и менять в улье днища, переставлять корпусные части с места на место и т.д. Развод зажимов предусмотрен до 1 метра, то есть можно захватить довольно большой улей на 24 рамки. Для подъема грузов предусмотрена «вилка» — два уголка, на которые ставится тяжесть.

Однако практика говорит, что пчеловоды чаще работают с меньшими весами, так как улики в основном пенополистирольные, фанерные — то есть, не тяжелые.



Как самостоятельно его изготовить?

Сразу стоит отметить, что тележка для перевозки ульев изготавливается своими руками довольно-таки непросто. Для того, чтобы ваш подъемник функционировал должным образом, придется достаточно потрудиться. Апилифт необходимо делать в точности по инструкции, тогда он прослужит долго.

Инструменты и материалы

Наша тележка, схемы и размеры которой приведены в статье, будет свариваться из специальных профильных труб квадратной формы. Дополнительные материалы: болты, гайки, ролик с подшипниками, колеса, ручки с прорезинеными рукоятками, трос, пружины для создания натяжения. Также механизм апилифта обязательно оснащен катушкой, на которую трос будет наматываться. На подъемник потребуется еще и стальной прут (он будет служить опорой-стопором катушке).





Чтобы телега для перевозки ульев получилась идеальной, не забудьте про рулетку и точную разметку всех деталей. Подробные фото с размерами в нашей статье (авторства Сергея Самойлова), приведенные далее, покажут, как именно соединять части конструкции и каких размеров они должна быть. Все фотографии стального апилифта с размерами принадлежат одному автору.

Инструкция по изготовлению

В данном случае чертежи — это фото с детальным указанием размеров. Чтобы телега для перевозки ульев была красивой и правильно сложенной, предварительно позаботьтесь о наличии всех материалов, которые пойдут на ваш подъемник. На стадии сборки будет очень неудобно бегать в магазин или на рынок, чтобы доделать конструкцию.

Рама
  1. Для начала необходимо сделать раму, сварив её из боковых стоек (далее все размеры смотрите на фото).
  2. Внешнюю часть стоек необходимо пропилить (там будет ездить подшипник), вверху и внизу накрутить болты (М6), которые будут удерживать его от вылета из канавки.
  3. На раме должно быть 4 поперечных балки, две нижних приварить стык в стык с краями вертикальных балок, а нижнюю — еще и плашмя по отношению к боковушкам. На третьей балке сверху проделать болтовые отверстия (на болт М8) для крепления колесных кронштейнов.

Полная высота рамы

Размеры поперечин на раме

Устройство паза иручек




Катушка, подъемный механизм и колеса
  1. На верхнюю поперечную трубу (на лицевую часть) согласно разметке крепим подшипник. Поверх него — полукруглый фиксатор, удерживающий трос от выпадения.
  2. На нижнюю балку (тоже с лица) прикрепляем катушку и рычаг, как показано на схеме. Возле катушки приделываем кусок прута из стали, чтобы служил стопором. Детальную схему катушки можете посмотреть на схеме в фотогалерее. Там много мелких деталей, которые нужно будет аккуратно собрать.
  3. Далее всё чуть проще. К купленным заранее колесам приделываем кронштейны. Внешняя часть колесной оси крепится гайкой. Кронштейны к раме крепим на квадратные стальные пластины. (Не забываем следовать инструкции).

Крепление катушки и подшипника

Схема подъемногомеханизма

Особенности кронштейна колеса

Детализация размеров кронштейна




Каретка, вилки и зажимы для подъема
  1. Каретка собирается строго по фото. Делается каркас с подшипниками, после чего — боковые зажимы. Далее привариваются «лапы» для удержания груза. Из поверхность можно заребрить, а можно оставить гладкой.
  2. Зажимы ставятся в принимающие трубы (направляющие).
  3. Вилки при необходимости ставим в каретку и прикручиваем на болты.

Рабочая часть каретки

Детализация ключевых размеров

Боковые зажимы и «вилки»




Видео «Апилифт в работе»

Как работает пчелиный подъемник, демонстрирует данный видеоролик.

Пасечная тележка (апилифт) для первозки ульев своими руками

Вид тележки-апилифтаУльи достаточно тяжелы для перестановки или погрузки, поэтому в случае переезда, других работ используется пасечная тележка или апилифт. Конструкция подъемника сложна, но высокая цена подталкивает пчеловодов на его самостоятельное изготовление.

Конструкция и принцип работы

Тележка должна быть регулируемой для разного вида ульев, способной поднимать и перевозить бочки и другие емкости.

Апилифт, купленный в специализированном магазине, обладает следующими характеристиками:

  • допустимая масса поднимаемого груза не должна превышать 150 кг.;
  • высота, на которую поднимается груз, ограничивается 1,3 м;
  • захват тележки работает в диапазоне от 34,8 до 53,6 см.

На этих характеристиках основаны чертежи для изготовления устройства своими руками.

Подъемник состоит из таких элементов:

  • двух рам, одна из которых неподвижна;
  • троса;
  • двух колес на оси;
  • рычага;
  • кронштейн для зажима;
  • вилки.

Регулировочный винт и установочные отверстия позволяют настраивать тележку под разные размеры груза.

Пасечная тележка с поднятым вверх рычагом подвозится к улью. Кронштейн для зажима регулировочным винтом подводится в положение, при котором зазор между ульем и кронштейном не превышал 5 мм. После этого ручка рычага опускается вниз. Улей оказывается надежно зажатым с двух сторон. На нужную высоту груз поднимается с помощью лебедки.

Материалы и инструменты для самостоятельного изготовления

Своими руками смастерить подъемник можно только опираясь на чертежи и владея необходимым инструментом, а также умением им пользоваться. Профессионалы советуют делать механический привод устройства. Это облегчит управление подъемником. Правильно сконструированная тележка для перевозки ульев поднимает и опускает кладь с точностью до 1 см. Вес груза при правильном выполнении практически не ощущается, ручка испытывает на себе давление около 1 кг.

Для работы понадобится:

  • профильные квадратные трубы 4 x 2; 3 x 2; 2,5 x 2,5 см;
  • болты М6, М8, гайки;
  • колеса;
  • трос;
  • катушка для наматывания троса;
  • ролики с подшипниками;
  • ручки с резиновым покрытием;
  • пружины для натяжения;
  • рулетка;
  • сварочный аппарат.

Пошаговая инструкция сборки

Процесс изготовления апилифта своими руками проходит несколько этапов с поочередным конструированием рамы с катушкой, подъемного механизма, каретки. Представленные подробные фотографии с размерами принадлежат Сергею Самойлову.

Рама

Размер готовой рамы составляет 157 см в длину и 37 см в ширину. Рама варится из квадратных труб в соответствии с указанными выше размерами. Она должна иметь 4 поперечных балки, приваренные встык. Самая нижняя балка приваривается плашмя к боковинам. Для верхней и нижней поперечных балок используется труба такого же размера, как и для рамы. Для двух средних балок применяется труба меньшим диаметром (3 x 2 см). Вторая поперечная балка сверху крепится на расстоянии 50 см от верхней балки. Вторая балка снизу приваривается на 38 см от нижней.

С внешней стороны по всей длине стоек рамы апилифта делается пропил в 2 см для движения подшипника. В пропиле сверху и снизу крепятся болты М6, удерживающие подшипник от вылета из канавки.

На третье балке сверху с двух сторон делаются по 2 болтовых сквозных отверстия (М8) для дальнейшего крепления кронштейнов колес.

На расстоянии 20 см от верхнего края рамы к боковым трубам привариваются ручки, как у обычных садовых тачек.

Катушка и подъемный механизм, колеса

На лицевую часть верхней поперечной трубы на расстоянии 13 см от правой боковины крепится подшипник диаметром 4 см с фиксатором от выпадения троса. Он будет выполнять функцию подъемного блока. В канавку ролика помещается 3 мм стальной трос.

С левой стороны боковины на расстоянии 13 см болтами закрепляется свободный верхний конец троса.

На вторую сверху поперечную балку крепится катушка высотой 3,5 см и внешним диаметром 5 см и внутренним 3 см на расстоянии 12 см от правой боковой трубы рамы. При подъеме каретки на катушку будет наматываться трос. Ось катушки устанавливается в подшипнике. С другой стороны к ней приваривается рычаг (20 см) со свободно вращающейся вокруг своей оси рукояткой.

На поперечной балке, где крепится катушка и рычаг, сверху и снизу привариваются два металлических стопора.

Ручка рычага тросом соединяется с пружиной и металлическим язычком. Язычок выступает предохранителем от случайного опускания каретки с грузом. В нерабочем состоянии пружина упирает язычок в один из стопоров.

Для изготовления апилифта лучше всего подойдут колеса с внешним диаметром 38 см.

Оси колес крепятся кронштейнами, изготовленными из квадратной трубы диаметром 2,5 x 2,5 см. С внешней стороны оси фиксированы гайками. К раме кронштейны крепятся стальными прямоугольными пластинами размером 11 x 2,5 см. Таким образом, кронштейн для колес представляет собой два отрезка трубы 23 и 30 см, сваренные между собой под прямым углом и прикрепленные к раме сквозными болтами М8.

Колеса выдвигаются из кронштейнов, что дает возможность наклонять апилифт к земле под разными углами.

Каретка и вилка

Самая сложная деталь механизма для изготовления своими руками – это его подъемная часть или каретка.

Вначале делается каркас каретки (72 x 38 см) из трубы диаметром 3 x 2 см. Нижние две поперечные балки привариваются из трубы чуть большего диаметра 3 x 3 см, так как внутри будут размещаться боковые зажимы для захвата улья. Зажимы удерживаются за счет шарниров. Когда под действием тяги, шарнир наклоняется, идет перекос квадрата, тянущего за собой трубку бокового зажима. Наклон шарниров регулируется болтом с пружиной. Сила сжатия боковых зажимов зависит от степени отклонения шарнира.

Зажимы, осуществляющие захват груза, изготавливаются из трубы 2,5 x 2,5 см с рабочей длиной в 46 см.

Перпендикулярно по отношению к внешним краям зажимов привариваются отрезки трубы (по 9 см), к которым крепятся сваркой «лапы» зажима длиной 14 см. Внутреннюю поверхность лап делают ребристой, чтобы лучше осуществлять захват. Готовые зажимы легко вставляются в трубы каретки большего диаметра.

В центре нижней поперечной трубы каретки приваривается такой же блок для троса, который установлен на перекладине рамы. Движение каретки по раме осуществляется за счет 4 подшипников, установленных по боковым стойкам подъемника.

Апилифт предусматривает возможность подъема улья за дно. Для этого в самом низу каретки как с правого, так и с левого бока привариваются отрезки трубы (9 см) диаметром 2,5 x 2,5 см, в которые вставляются подъемные вилки и крепятся болтами М6. Сами вилки — это отрезки трубы длиной 49 см.

Для того чтобы механизм каретки начал сжиматься его приводят в действие рычагом с тягой.

Апилифт своими руками: чертежи

Пасечная тележка апилифт — устройство, которое используется пчеловодами для поднятия и транспортировки ульев. Пчелиные дома довольно тяжелые, и поднять их, а тем более перенести без подъемника довольно сложно и даже невозможно.

Апилифт

Конечно, такой подъемник можно и приобрести, но цена его довольно высокая, потому далеко не каждый пасечник может себе позволить подобное приобретение. Ввиду этого апилифт своими руками становится весьма полезным изделием.

Конструкция подъемника

Когда видишь апилифт, возникает мысль о простоте его конструкции. Но это не совсем так. Тележка настолько сложная, что без чертежей, фото и видео ее сделать будет довольно сложно. Несмотря на достаточно простую работу, она имеет много функциональных деталей, которые просто необходимы.

Итак, классический подъемник является конструкцией из металла со специальным элементом для захватывания улья и с подвижной частью для транспортировки. Захватывающая часть имеет зажимы сбоку, чтобы не уронить улей. Важной частью апилифта является подъемник, который состоит из нескольких блоков, рычага и фиксатора.

Принцип работы апилифта

Работает подъемник очень просто: боковыми зажимами фиксируется корпус улья. Для этого применяется рычаг. После этого можно осуществлять любые действия по транспортировке.

Самостоятельное изготовление апилифта

Изучив чертежи и фото процесса, можно попробовать сделать такую конструкцию самому. Для этого нужно заготовить металл, необходимые крепления (болты, гайки), пружины, колеса, трос и сварочный аппарат для скрепления всего этого.

Чертеж апилифта

Изначально делают раму, а именно ее боковые стойки, скрепляя трубы профилем 40 х 20 мм. На внешней стороне труб делают 20-миллиметровый пропил, чтобы обеспечить движение оси подшипников, после чего сверху в стойки вставляют болты для предотвращения потери подшипников. Верхняя часть стоек скрепляется с ручками, как в любой садовой тележке.

Раму подъемника делают из четырех поперечин, верхнюю из которых приваривают посередине боковых стоек, нижнюю — к их торцам, а остальные — к задней части стоек. На нижней поперечине нужно установить кронштейны колес, поэтому там предварительно делают отверстие. Верхняя же поперечина имеет ролик с подшипником для подъема грузов. На вторую поперечину закрепляют катушку с тросом, рычаг и рукоятку.

Апилифт можно сделать самостоятельно

Каретка — главная часть апилифта, ее сделать сложнее всего. На поперечины устанавливают боковые зажимы, а на самой нижней поперечине крепится блок для троса. Подробнее с процессом установки каретки рекомендуется ознакомиться на видео или фото, чтобы визуально понимать, как закрепляется механизм.

На сегодня существует много идей, как сделать подъемник для пчел, ведь это востребованное приобретение и очень дорогое. Одним из наиболее удачных и практичных решений является чертеж Сидорова, фото которого можно найти в Сети. Следуя указанным в нем размерам и деталям, можно собрать довольно удачный комплект, который будет служить многие годы. Конечно, как и на любом апилифте, со временем зажимы могут ослабиться, но такая конструкция прослужит долгие годы и уж точно спасет позвоночник от многих проблем при переносе ульев.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
