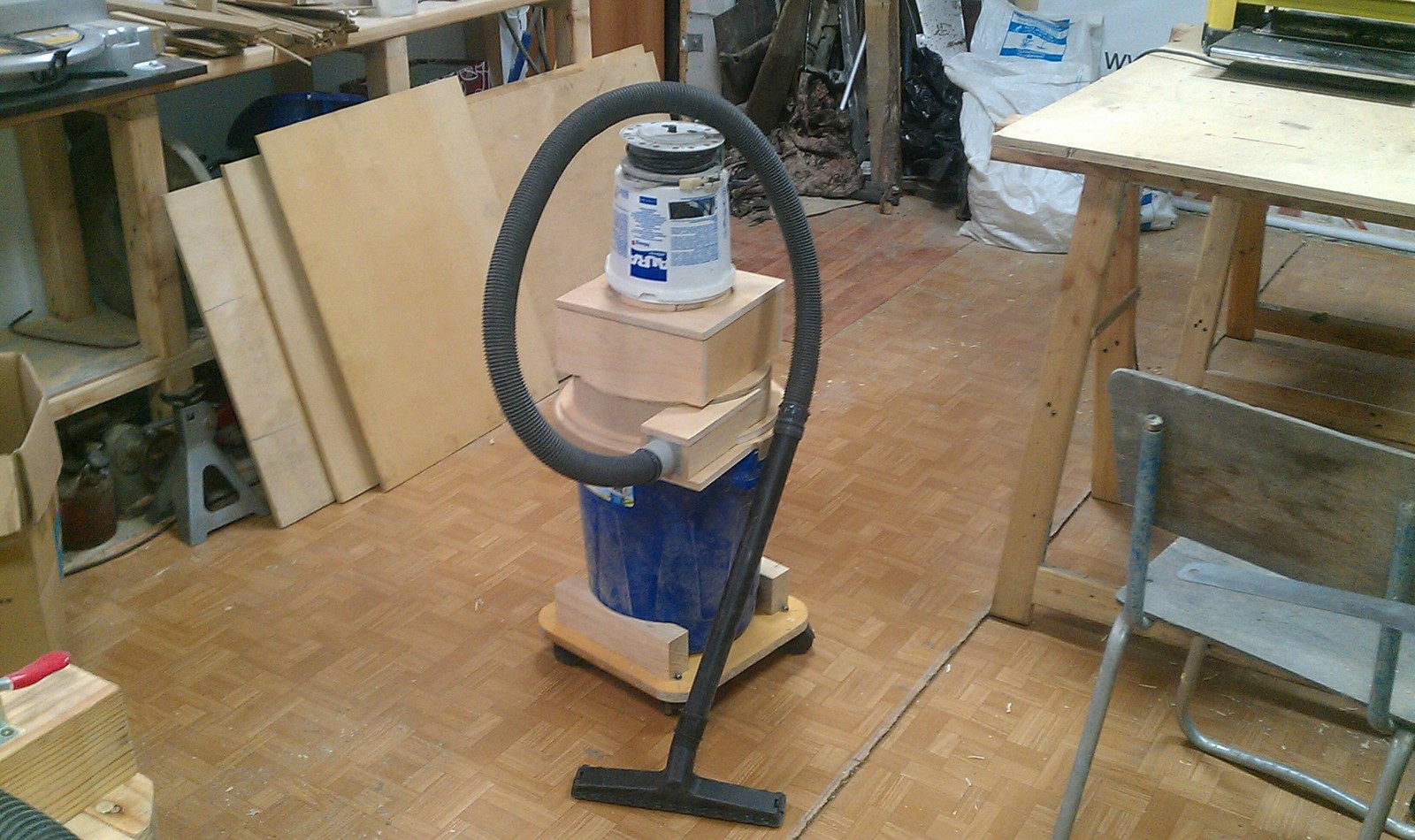

Встроенный пылесос своими руками

Встроенные или центральные пылесосы появились в нашей стране относительно недавно. Наибольшей популярностью они пользуются в США, Канаде и Скандинавии. Преимуществом данных систем является полное удаление пыли и грязи из помещения.

Уборка производится быстро, практически бесшумно и без существенных затрат электроэнергии. Срок службы таких приспособлений исчисляется десятками лет. Для того чтобы изготовить встроенный пылесос своими руками, необходимо знать его основные элементы.

Составляющие центрального пылесоса

1. Силовой агрегат, состоящий из электромотора с турбиной, воздушной системы фильтрации и автоматики. В бытовых системах предусмотрено однофазное, а в промышленных пылесосах – трехфазное электропитание. Силовой агрегат, как правило, устанавливают в нежилых помещениях (в чулане, на балконе, в подвале или гараже).

2. Воздуховоды, которые прокладывают под потолком, над полом, в подвале или на чердаке.

Трубы могут располагаться открыто, а также в каналах, штробах, подвесных или декоративных коробах. Воздуховоды для центральных пылесосов изготавливают из специального пластика. С ним монтируется управляющий кабель на 12 или 24 В, необходимый для активации системы и управления объемом воздушного потока. В стенах трубопровода должны быть предусмотрены пневматические клапаны-розетки (один на 30-70 кв.м. жилья).

3. Пневматические розетки, внешне напоминающие электрические. Когда к ним подключается уборочный шланг, происходит замыкание контактов и пылесос приходит в рабочее состояние. Изготавливают пневморозетки из металла или пластика и устанавливают в стенах и на полу.

4. Пневматические совки, предназначенные для выхода воздуховодов в помещение. Они монтируются в мебель и стены на уровне плинтуса. Идеальное место для пневматического совка – коридор или кухня.

5. Пневмовыхлоп, через который очищенный от мусора воздух выводится по отводному трубопроводу за пределы жилья. Дистанция между силовым агрегатом и выводным устройством должно быть минимальным.

6. Уборочный шланг длиной 5-9 м, изготовленный
из гибкого материала, не подверженного излому.

Порядок осуществления работ

Прежде чем сделать встроенный пылесос своими руками, важно выбрать места для размещения розеток. При этом не обязательно монтировать их в каждой комнате. Затем определяется место для монтажа силового агрегата. Необходимо, чтобы на него не попадал прямые солнечный свет, а другие предметы или стены находились на расстоянии не менее 30 см.

Далее проводится планирование инженерной системы трубопровода. Диаметр труб в центральном пылесосе составляет, как правило, порядка 50 мм. Следует избегать их пересечения с распределением проводов электрического тока и другими трубопроводными системами.

Силовой агрегат можно изготовить из небольшого блока цилиндрической формы, от которого по всему жилищу проводится пластиковый трубопровод. Его следует обеспечить глушителем.

В процессе монтажа труб осуществляется установка внутренней части пневматической розетки. Ее внешняя часть монтируется после завершения основных ремонтных и отделочных работ.

Заслонки розеток должны открываться наверх, что позволит защитить крышки от поломки во время эксплуатации центрального пылесоса. Конец трубопровода выводится на наружную стену здания или на балкон, где следует установить специальный клапан.

После завершения монтажа труб необходимо совершить несколько пробных запусков целой системы.

Похожие записи:

  1. Что такое встроенный пылесос и как он устроен?
  2. Как работает центральный пылесос?
  3. Трудно ли выбрать промышленный пылесос?
  4. Центральный пылесос. Плюсы и минусы
  5. Пылесос с водяным фильтром

Ремонт квартиры своими руками — Центральный пылесос

Из всех домашних забот уборка занимает, пожалуй, главное место. Постоянно появляющаяся пыль вынуждает вытирать ее как можно чаще. Однако даже, несмотря на периодическую уборку, полностью избавиться от пыли невозможно. И отсюда заложенность носа, воспаленные глаза и другие неудобства.

Эти неприятные симптомы будет забыты навсегда, если в вашем доме установлен центральный пылесос.

Встроенный пылесос позволяет бороться с пылью и вредными микрочастицами безо всяких усилий с вашей стороны, притом, что само устройство настолько мало, что его не видно.

Дело в том, что его силовой агрегат можно расположить вне жилого пространства, например, в подсобном помещении или на балконе. От агрегата отходят трубопроводы, проходящие внутри стен и выходящие в пневморозетки. Для того чтобы убрать накопившуюся пыль достаточно подключить к пневморозетке шланг. Благодаря тому, что сам пылесос располагается вне дома, от его использования не возникает никакого шума, поэтому никакая уборка не помешает вашему сну, просмотру телевизора или беседе по телефону. Мощность центрального пылесоса в пять-шесть раз превышает мощность обычного устройства, поэтому уборка займет у вас меньше времени.

Использование центрального пылесоса не только комфортно, но и полезно. Вы заметили, что при использовании обычного прибора пыль оседает на новом месте почти сразу же после уборки? Это связано с тем, что 70 % пылевых частиц вылетает из пылесоса через выхлопную трубу, сводя весь ваш труд насмарку. Учтите, что состав пыли весьма неоднороден, и, кроме органических веществ (пуха, ворсинок от натуральной одежды, волосков животных), в нее входят и неорганические элементы (кусочки краски, штукатурки и т.д.), вызывающие аллергию, першение в горле, зуд. Не доводите свой организм до появления подобных признаков – избавьтесь от пыли навсегда. Центральный пылесос выведет пыль по трубопроводам за пределы вашего жилья, а его высокая мощность позволит избавиться даже от пылевых клещей и остатков их жизнедеятельности. Более того, вам больше не придется самостоятельно вытрясать мешок для сбора пыли, так как встроенная в систему циклонная очистка и тканевый фильтр позволят ей очиститься самостоятельно.

Центральный пылесос не только снимет с вас часть домашних дел, но и сделает воздух в доме чистым и свежим. Вы сами заметите это, когда система осуществит уборку.

Экономная система пылеудаления (встроенный пылесос)

И задумали мы поменять пылесос на что то по-лучше.

Первое что пришло в голову это встроенный пылесос.

У нас два этажа и площадь уборки составляет 88 м2, планировка позволяет провести трубы по тех помещениям и поставить в комнаты пневморозетки.

Буквой П показан пылесос, буквой Р пневморозетки.

Что такое вообще встроенный пылесос, думаю ответ на этот вопрос лучше всего посмотреть в интернете в целом, сейчас уже много статей на эту тему.
Почему я решил выбрать именно встроенный, и так достоинства:

  1. не надо таскать сам пылесос, а можно только перемещать легкий шланг с этажа на этаж
  2. любой пылесос даже с самыми навороченными фильтрами все равно частично пропускают мелкие частицы пыли, а у встроенного пылесоса выхлоп на улицу, тоесть пыль обратно не попадает
  3. любой пылесос за совой подымает пыль в воздух, т. к. дует обычно либо назад, либо вообще вокруг себя, а у встроенного опять же выхлоп на улицу, причем он стоит в одном помещении, и даже если у него есть отдельный обдув мотора, то он все равно дует только в техничке не подымая пыль в комнатах
  4. обычно у бытовых пылесосов объем пылесборника меньше
  5. потребление электроэнергии меньше при тех же, а то и лучших параметрах всасывания.
  6. Когда убираешься то около уха ничто не жужжит и реально достаточно тихо.

Из недостатков:

  1. нужно проложить трубы
  2. нужно найти место под пневморозетки, чтобы от розетки захватить наибольший радиус шлангом
  3. шланг длинный, надо гдето хранить
  4. нужно чуть больше места под сам пылесос, чем для бытового


И так что получилось:

  1. на схеме выше я поставил розетки и к ним подвел трубы ПВХ для пылесосов, от розеток до любой точки в доме хватает шланга 6 м длинной

Почему не рекомендуется использовать канализационные трубы:

  • уплотнители со временем придут в негодность, и могут использоваться только там где из можно поменять
  • к ним прилипает пыль лучше
  • потери давления больше
  • повороты в канализационных труб менее пологие и там может лучше что то застревать
  • цена не сильно ниже

Сразу за розеткой рекомендуется установить поворот на 90 градусов короткий, чтобы если что то сможет застрять то именно в этом месте сразу за разеткой, а не где то в середины трассы, все остальные повороты лучше выполнять более пологими отвода на 90 гр длинными.



90 отвод короткий

Сама розетка, изнутри рамка, сверху сам клапан.

Все повороты рекомендуется выполнять более пологими отводами.

Изгиб 90 градусов (длинный)

А так же соединения специальными отводами, в которых сопротивление минимально, и внутри все гладко, чтобы нечему было зацепиться.



Y-образный 45 градусный тройник

Все трубы и соединения не просто вставляются а клеятся с помощью клея для ПВХ. Клей дешевый и сборка достаточно быстрая и надежная.


Шланг одна из дорогих частей и решил его купить готовый чтобы подходил к розеткам.

Уборочный шланг Econo 6 м без переключателя.



Теперь встала задача подобрать саму установку пылеудаления (пылесос):

помониторив интернет я нашел аналоги именно встроенных пылесосов для домов моей площади, среди них такие как

BEAM Electrolux Mindo 265

AERTECNICA PRIME

AERTECNICA STUDIO TS85

ASTROVAC S-650

но т. к. они все стоят более 35 т.р. что достаточно дорого, я нашел похожий по характеристикам строительный пылесос

им был Пылесос Bosch GAS 20 L 0.601.97B.000

Разряжение 210 мБар

Расход воздуха 62 л/c

Потребляемая мощность 1200 Вт


У него помимо очень похожих характеристик есть еще и один большой плюс: всасывание спереди через шланг, а весь выдув через отверстие сзади, которое изначально предназначено и называется «Встроенная функция выдувания», к ней то я и подключил весь выхлоп на улицу.

А еще он достаточно компактный, и сверху ровный как табуретка, можно сверху что то поставить. Вообщем он реально занимает не много места.

При этом объем бака 15 л, что для домашней уборки вполне достаточно, а так же есть функция «Автоматическое отключение при достижении максимального уровня заполнения»

Со стороны улицы я установил стандартный инерционный пневмовыхлоп.

В него изнутри я воткнул прилагающийся к пылесосу шланг и подключил его к выхлопу.

Всасывающий патрубок от пылесоса ко всей магистрали я подключил канализационным гибким соединителем, так удобнее отключать его для опорожнения ведра с мусором.

В связи с тем что встроенный пылесос надо включать удаленно, а шланг я купил без выключателя (так подешевле), то дополнительно я приобрел дистанционное реле в пультом (самое простое китайское), в целом их сейчас много.

В тех помещении там же на стене закрепил и пульт и шланг. Само тех помещение размером 1,5х1 м. Сам пылесос установлен на место где раньше стоял гидроаккумулятор от которого я избавился. Писал об этом тут https://www.instagram.com/p/BMWmZfPBv_y/ и тут https://www.instagram.com/p/BM9A9i_BuRS/



Потери давления от длины трассы порядка 3-х метров + 6 м шланга померить нечем, но на ощупь если сравнивать просто пылесос и все в комплекте разница не большая. По уборке мощность всасывания точно побольше, чем старый бытовой пылесос с циклоном от LG мощностью 1800Вт

Как будет эксплуатироваться время покажет…



Расходы на всю систему:

  1. пылесос — 12100 руб
  2. шланг 6 м — 7400 руб
  3. трубы пвх, 4 м —  1548 руб
  4. муфта соединительная пвх, 2 шт — 104 руб
  5. хомут крепежный 2 шт — 74 руб
  6. тройник пвх (длинный) 1 шт — 217 руб
  7. изгиб 90 гр (длинный) 6 шт — 994 руб
  8. инерционный пневмовыхлоп 1 шт — 670 руб
  9. пневморозетка BEAM 2 шт — 1950 руб
  10. отвод 90 гр (короткий) 2 шт — 208 руб
  11. вешалка для шланга 1 шт — 520 руб
  12. пластина подрозетная 2 шт — 1014 руб
  13.  клей пвх 1 шт — 462 руб
  14. соединитель канализационный — 50 руб
  15. дистанционное управление розеткой 1 шт — 1200 руб

Итого: 28 511 руб


P. S. Система подойдет для большинства небольших домов до 150 м2.


Встроенный пылесос для дома: отзывы, система встроенного пылесоса, трубы для встроенного пылесоса, монтаж встроенного пылесоса.

Европейский уровень проживания предполагает использование в быту инновационной встроенной техники, способной облегчить процесс уборки помещений и обеспечить комфорт. Систему пылеудаления, в лице встроенного пылесоса, можно считать основным звеном инженерных систем. С момента использования первобытного пылесоса на колесиках «Ракета»  и по сегодняшний день прошло достаточно времени, чтобы почувствовать необходимость кардинальных изменений конструкции агрегата.

Система встроенного пылесоса

Среди инженерных систем современного дома особое место занимает инновационная система пылеудаления, о существовании которой многие пока не знают. Центральный пылесос-встроенный пылесос стационарного типа предназначен для качественно внутридомовой уборки помещения.

В отличие от традиционных пылесосов, при работе с которыми необходимо переключение сетевого шнура и регулярная чистка пылесборников, у системы встроенного пылесоса используют центральный тип пылеудаления.


В центральной системе пылеудаления приводной блок установлен за пределами помещения, выводя отработанные воздушные массы за пределы жилых комнат.

Различают следующие виды систем пылеудаления:

•        стационарные пылесосы циклонного типа

•        фильтрационные встроенные

•        встроенные моющего типа

•        комбинированные.

Подскажем, что в основу создания конструкции системы положена конструкция традиционного пылесоса, отработанная с учетом маршрутов трубопроводных воздухораспределителей.

Конструкция встроенного пылесоса

Новое поколение встроенных агрегатов пылесосов конструктивно состоит из элементов:

•        корпуса из прочного АБС пластика с внутренним контейнером-пылесборником

•        магистрали трубопроводных распределителей

•        гибкого шланга и уборочных комплектов (щетки и насадки)

•        пневморозеток и пневмовыхлопа.

Конструкция встроенного центрального пылесоса базируется на принципе устройства обыкновенного пылесоса, например «Уралец», собранного в свое время где-то на машиностроительном заводе с учетом конверсии и использовании электронной автоматики.



Принцип устройства центрального пылесоса

Активация выключателя на ручке шланга автоматически запускает мотор агрегата. Воздушный поток, проходящий через шланг, засасывает пыль и мусор в рабочую щетку или насадку. Воздушная масса через шланг для встроенного пылесоса и пылепроводы поступает в силовой блок через фильтр, где максимально очищается, и крупные частицы оседают под воздействием циклона.


Отработанная воздушная масса сбрасывается в вытяжной стояк или выводится на улицу.

Не скроем, что цена встроенного пылесоса солидная, к тому же обвязка агрегата потребуем не меньших материальных затрат.

Основные узлы встроенного пылесоса

Чтобы понять, насколько необходим встроенный пылесос в современном доме и какая от него польза, рассмотрим основные узлы агрегата.

двигатель и способы его охлаждения

Важной деталью агрегата встроенного пылесоса является двигатель с коллекторным или асинхронным мотором. Коллекторные агрегаты компактны и обладают низким уровнем  рабочего шума (65-70Дб).

Асинхронные двигатели более шумные при работе, но долговечнее коллекторных агрегатов, которые нуждаются в замене графитовых щеток.

Способ охлаждения двигателя агрегата пылесоса разделен на обводной (используют дополнительный вентилятор) и прямоточный.

Встроенный пылесос electrolux с обводной системой охлаждения двигателя, без пересечения теплого и холодного воздушного потоков, защищен от пыли и от перепада температур.

Прямоточная система охлаждения работает тише, но требует поддержки состояния фильтра.

система фильтрации

Система фильтрации встроенных пылесосов аналогична системе фильтров тонкой очистки переносных агрегатов. Напомним, что это картриджные фильтры НЕРА, циклонная очистка, пылесборники в виде мешка или контейнера без дополнительных фильтров.



Опорожнение пылесборников циклонного типа или в виде мешка является не очень приятной процедурой. Системы фильтрации центрального пылесоса решает проблему сброса пыли за пределы помещения с использованием выхлопа. Естественно на помощь проходит электроника и автоматика, обеспечивающая диспетчеризацию процесса пылеудаления.

Проектирование и монтаж системы центрального встроенного пылесоса

проектирование системы

Система встроенного пылесоса является интеллектуальной, проектирование которой утрировано и укрупненно представляют в виде следующих этапов:

•        устройство и монтаж силового блока и пневмовыхлопа

•        организации магистрали и маршрутизации трубопроводных распределений.

Для реализации проектирования составляют план прокладки воздухопроводов с привязкой размеров пневморозеток, а также монтажные схемы розеток, силового блока и трубопровода.

монтаж центрального элемента системы

Для осуществления монтажа силового блока системы необходимо будет предпринять и осуществить:

•        обоснованный выбор места установки агрегата и размещения пневморозеток.

Необходимо отметить, что производители техники перешли на унифицированный выпуск силовых блоков и пневморозеток в соответствии со стандартом World Universal.

Как произвести проектирование системы встроенного пылесоса, показано в видео.

Маршрутизация трубопроводов

Маршрутизация и планировка трубопроводных распределений для центрального пылесоса, условного ø 50 мм предполагает наличие монтажных элементов:

•        колен: 90 дуга, 90 с наконечником, 90 острое, 45 с наконечником

•        кабеля пуска, розеток и щелевой розетки

•        тройников и муфт

•        клапана выходного

•        выдувного фильтра

•        глушителя.

Проектирование и монтаж системы встроенного пылесоса трудоемкое мероприятие, поэтому рекомендуется предоставить его проведение специалистам.

Автоматика и диспетчеризации системы

Чем привлекательна система встроенного пылесоса? Не вникая в глубинные маршруты созданной магистрали воздухосброса и технические возможности силового блока, скажем откровенно, простотой управления процессом уборки: достаточно нажать кнопку на ручке.

В функции диспетчеризации агрегата входит отслеживание блоком управления параметров работы с использованием пульта на видном месте стены или светового табло на ручке.

О достоинствах и преимуществах встроенных пылесосов достаточно прочитать отзывы.

Отзывы о встроенных пылесосах

Семья Иванченко

«Скажем откровенно, приобретение встроенного пылесоса Beam Electrolux Alliance порадовало. Встроенные пылесосы beam бесшумны и удобны при работе, причем эффективность удаления пыли из труднодоступных участков потрясающая, особенно при использовании насадки «3 в 1». Переход от уборки разнотипных поверхностей осуществляется одним нажатием кнопки. Потребляемая энергия от использования пылесосы не выше, чем от холодильника или стиральной машины-автомат. Зато как приятно работать на совершенной технике, о которой мы всегда мечтали!»









Центральный пылесос в «умном доме» | уборка без хлопот | Умный дом

Уборка в доме — занятие необходимое, но мало кем любимое. И после полудня, брошенного на то, чтобы вымыть полы, вытереть пыль со всех поверхностей, почистить стекла, убрать пятна с обивки мебели, оказывается, что усилия были напрасными.

Умный дом. Системы центрального пылеудаления – комфорт и экология вашего жилища

Пыль мистическим образом появляется на экране монитора, на столе… А дело тут в том, что пыль убрана не была! Она просто переместилась в воздух, пролетев через пылесос, и после опять осела.

Изобретательская мысль не стоит на месте, концепция «умного дома», где предполагается домашняя автоматизация, подразумевает, в том числе, и уборку при помощи системы центрального пылеудаления. Встроенный пылесос дает возможность полностью удалять грязь, пыль, аллергенные микрочастицы с любых поверхностей, причем происходит это без всяких усилий. Дом надолго остается чистым и комфортным.

Принцип работы системы центрального пылеудаления

Домашняя автоматизация – целый комплекс систем, позволяющих сделать дом «умным». Это и включение света при помощи пульта, либо включение-выключение света по датчику присутствия, контролируемый микроклимат, работающие системы безопасности, ну и, конечно, центральные пылесосы.

Технически это выглядит следующим образом: в стенах дома располагаются специальные герметичные трубопроводы, присоединенные к силовому агрегату (его можно расположить в гараже, техническом помещении, на балконе, в кладовке). За счет этого удаления во время уборки не слышно шума. Итак, трубопроводы подсоединены к силовому агрегату, а в квартире они обозначаются специальными пневматическими розетками. При желании навести порядок следует только подсоединить шланг к розетке, и все! Никаких усилий и сухого пыльного воздуха: мощная всасывающая сила идеально чистит любую поверхность. Частички грязи, пыли и пуха по трубопроводам отравляются в специальный отсек. Центральные пылесосы обладают мощностью в пять раз превышающей мощность стандартного переносного пылесоса, а время уборки сокращается в 2-3 раза.

Преимущества системы центрального пылеудаления

Так что же получает человек, установивший в доме систему, использующую центральные пылесосы?

Полное удаление пыли, грязи и микрочастиц, вызывающих аллергию.

Читайте также

Начнем с того, что акцент надо сделать на слове «полное». Да, это именно так, силовой агрегат дает возможность собирать грязь с мощностью, в пять раз превосходящей обычный пылесос. С такой чисткой может сравниться только профессиональная моюще-чистящая техника. Центральный пылесос способен не только удалять пылевых клещей из обивки мебели, ковров, но также очищать эти поверхности от гуанина, продукта их жизнедеятельности, который и вызывает аллергию.

Мелкодисперсная пыль (тоже источник аллергии) полностью поглощается, а не рассеивается по ветру, как это происходит при уборке обычным пылесосом. Таким образом, вы можете оградить ваших детей, близких от аллергенов. Ваш дом, благодаря системе центрального пылеудаления, становится экологичным и безопасным.

Великолепно показывает себя пылесос и в работе в холле или прихожей. Именно здесь наблюдается наибольшее количество пыли или грязи. Вычистить ковровую дорожку, труднодоступные места у плинтуса или в углах для системы центрального удаления пыли не составляет никакого труда. Высокая мощность всасывания обеспечивает тотальную победу над загрязнением любой сложности.

Возможность уборки в любое время

Вспомните, как ревет ваш пылесос. Так вот, в системе центрального пылеудаления сам всасывающий агрегат удален, так что шум от его работы абсолютно не слышен. Между прочим, колебания воздуха от работы самого агрегата равны всего 50 Дб, в то время как обычный пылесос «голосит» на все 80-90 Дб, причем, у вас над ухом.

Теперь вы можете убирать даже при спящем ребенке, не боясь потревожить его сон, а также беседовать по телефону, смотреть телевизор или слушать радио без назойливого гудения. Согласитесь, весьма удобно!

Легкая уборка

Во время уборки не нужно таскать за собой многокилограммовый агрегат, постоянно путаясь в проводах и шлангах. Достаточно просто включить шланг в пневморазетку, расположенную в комнате.

Идеальное устройство для владельцев домашних питомцев

Еще одно великолепное свойство центрального пылесоса – отличная уборка шерсти, которая остается от кошки или собаки. Помимо этого, его бесшумная работа сохраняет нервную систему домашнего любимца. Вспомните, как от дикого рева обычного пылесоса ваша кошка металась по комнате и прыгала на шторы, а собака галопом ретировалась в другую комнату. Системы центрального удаления пыли – мощные и в тоже время бесшумные, так что вы сможете даже чистить шерсть вашего любимца во время линьки, а весь процесс скорее будет напоминать массаж. Поверьте, ему понравится.

Экспресс-уборка на кухне и в фойе

Умный дом – это удобство во всем. Домашняя автоматизация особенно важна на таких жизненно важных пространствах, как кухня или прихожая. Грязь здесь появляется с завидной регулярностью. Именно здесь и монтируется пневматический совок. Внешне он напоминает узкую прорезь в плинтусе. Весь мусор, который просто сметается щеткой к отверстия, идеально засасывается пневмосовком после нажатия ногой на клапан включения.

Замены фильтров не требуется

Во время работы системы центрального удаления пыли воздух с частичками мусора и пыли перемещается в силовой агрегат. Его конструкция такова, что вся пыль будет оставаться в особом пылесборнике, очищать который надо всего 3-4 раза в год. И никаких сменных фильтров и мешков для мусора, при извлечении которых в комнату опять летят тучи пыли.

Наличие большого количества насадок

К шлангу центрального пылесоса прилагается большое количество насадок. С их помощью можно чистить ковры и ковролин (достигается эффект выбивания), чистится паркет и ламинат, безо всяких усилий удаляется пыль из-под холодильника и из-за шкафа, можно даже почистить клавиатуру компьютера. Все предельно просто и легко.

Системы первой необходимости в доме: водоснабжение, канализация, газ, электричество и, конечно, система пылеудаления

Человек постоянно стремится к комфорту. Согласитесь, квартира без стеклопакетов смотрится уже не так, а ведь лет еще десять назад пластиковые окна казались верхом изыска и дороговизны. Такая же ситуация сейчас наблюдается и с системой центрального пылеудаения. Уже через десять лет, по оценкам специалистов, система будет считаться нормой для среднестатического жилища. Так что установка в умном доме системы центрального пылеудаения – это не только обеспечение себя качественным воздухом, отсутствие шума во время уборки, полная ликвидация грязи, пыли и аллергенов, но еще и отличное капиталовложение.

Между прочим, в Италии 20% новых домов и квартир уже оборудованы центральными пылесосами, в Германии и Франции – 40%, а в Швеции – 60%. Данная статистика говорит о том, что система центрального пылеудаления из модной тенденции становится необходимым помощником, важность которого по достоинству была оценена европейцами.

Умный дом – это качественно иной уровень жизни. Это высвобождение личного времени, которое можно потратить на любимые занятия и общение с семьей и друзьями. Не стоит убивать целый день на генеральную уборку. Лучше потратить пару часов на то, чтобы пропылесосить дом при помощи системы центрального пылеудаления. Результат будет одинаковый, а вот сил и времени у вас будет больше.



Маникюрный пылесос «своими руками» / Хабр

Всем доброго времени суток! Сегодня я буду собирать маникюрный вентилятор или, как точнее его будет назвать, — маникюрный пылесос.

Его основная задача — втягивать в себя ногтевую крошку и пыль, которая образуется в результате работы фрезы.

Это позволяет держать рабочий стол чистым и не вдыхать лёгкими пыльный воздух. Подобные вентиляторы можно встретить в любом ногтевом сервисе. Полистав интернет я понял, что устройство пользуется спросом и многие пытаются сделать его сами.

Я разработал 3D модель корпуса агрегата.

Его мы и будем собирать! Корпус состоит из 3 частей, плюс фиксатор. Проект получился бюджетным, будет полезен многим начинающим маникюрным мастерам.

Кроме напечатанной на 3D принтере модели нам понадобится: большой вентилятор 12В размером 92 на 92 мм, который будет служить втягивающим вентилятором и маленький, размером 50 на 50 или 60 на 60, который будет вытягивать воздух из корпуса.

Чтобы пыль не вылетала из корпуса, а пальцы не попали в лопасти, будем использовать защитные решетки.

На большой вентилятор — металлическая с большими проемами:

И на вытяжной вентилятор — маленькая с фильтром от мелкодисперсной пыли.

Также нам понадобится одна кнопка включения\выключения:

И кнопка для переключения режимов.

Одно сопротивление на 2 ватта на 50 ом.

Можно использовать любое сопротивление в диапазоне от 30 до 80 ом, которое позволит нам занижать обороты вентиляторов для второго режима. В качестве питания нам понадобится блок на 12 в — 1 или 2 ампера и разъем питания на корпус для него.

Также понадобится около 1 метра проводов для монтажа, желательно разных цветов, и паяльные принадлежности. Провода достаточно взять 0,5 или 0,75 сечения. Проект можно дополнить концевым микропереключателем для отключения вентиляторов в момент открытия отсека для сбора пыли:

… и подсветкой для пущей эффектности)

Предоставляю простенькие схемы для нашего проекта:

И дополненного проекта с концевиком и подсветкой:

Первым делом мы займемся кнопкой переключения режимов. По крайним контактам мы произведем пайку нашего сопротивления.

Такое подключение позволит упростить схему и мы сможем отказаться от лишнего провода. Подвод питания производится к любому из контактов сопротивления с одной стороны,
отвод питания, который пойдет непосредственно на вентиляторы, берется с центрального контакта клавиши переключения режимов.

Далее монтируем наш маленький вытяжной вентилятор к корпусу, прикручиваем его двумя винтами по диагонали к корпусу.

С обратной стороны устанавливаем пластиковую решетку с фильтром. Решетку прикручиваем 4 винтами к корпусу бокса.

Теперь займемся установкой большого втяжного вентилятора. Прикручивать его будем вместе с металлической решеткой 92 на 92 мм к крышке нашего пластикового бокса. Прикручивать будем винтами, которые были в комплекте с вентилятором.

Такие часто используются для монтажа вентиляторов в компьютерные корпуса. Приобрести их, как и сами вентиляторы, можно в любом компьютерном или радио магазине.

Обязательно соблюдаем направление потока воздуха у вентиляторов! Стоить уделить внимание подбору большого втяжного вентилятора. Чем он будет мощнее, тем он будет лучше всасывать мусор и работать будет комфортнее.

Проверяем наш отсек для сбора пыли, чтобы он свободно входил в корпус после установки вентиляторов.Далее нам необходимо зачистить провода и подключить вентиляторы вместе.
Если у вашего вентилятора 3 провода, то используем только черный и красный. Третий провод просто отрезаем, он необходим для управления оборотами вентилятора.

Мы не будем усложнять проект схемами с плавной регулировкой скорости и поступим гораздо проще.

Далее припаиваем центральный плюсовой провод к центральному контакту разъема. И подключаем плюсовой провод от вентиляторов к отводу питания кнопки переключения режимов и провод подвода питания и монтируем кнопку в корпус.

Теперь распаяем кнопку включения\выключения устройства. У моей кнопки 4 контакта, это нужно для разрыва и плюсового и минусового вывода. Тут можно использовать любую другую кнопку этого типоразмера. Заранее припаиваем провода к кнопке, чтобы после было удобнее подключить кнопку уже после установки её в корпус.

Теперь можно заняться разъемом питания. Перед установкой разъема необходимо на провода надеть гайку. Это моя любимая ошибка, так как после пайки установить гайку не удастся.

Всё припаяно. Закручиваем гайку к разъему. Это не так просто, помогаем себе отверткой или пинцетом.На все контакты устанавливаем термоусадку или покрываем их лаком, чтобы во время эксплуатации контакты не были закорочены мусором. Мало ли что туда может попасть… Сейчас на ногти наносят множество декоративных элементов, да и лаки бывают с металлической крошкой, случайное попадание которой на контакты может привести к короткому замыканию.

Теперь уложим все провода и закрепим их термоклеем. Это просто, быстро и поможет проводам никуда не улизнуть во время работы.

Перед окончательной сборкой тестируем работу нашего устройства… Это необходимо сделать заранее, дабы исключить наши ошибки и убедиться в отсутствии дефектов в работе наших клавиш и разъема.

Кнопка включения работает. Режимы переключаются, всё работает как следует.

Теперь можно закрутить верхнюю крышку корпуса. Прикручивать будем мелкими саморезами к телу корпуса в пластиковые стойки.

Последним этапом нашей работы является монтаж ящика для сбора пыли. Первым делом установим колечко, например которое используется для брелоков ключей. Установим его в ручку ящика для удобства его открытия.

Теперь найдем кусок ткани, например от старых носков и вырежем нужную нам часть и прикрутим её к ящику винтами. Лишние участки обрезаем. Ткань послужит фильтром, который будет улавливать всю ногтевую пыль и не допускать её до вытяжного вентилятора.

Фиксируем ткань в ящике пластиковой скобой.

Устройство работает!

На этом можно закончить нашу работу.

Видео по сборке агрегата:

Желаю всем успеха! До новых встреч!

P.S. Краткий список всех составляющих:

Материалы:

  1. Вентилятор 12В 92х92 и 50х50 или 60х60 12в
  2. Защитная металическая решетка 120х120
  3. Разъем питания в корпус 2.1х5.5
  4. Блок питания 12В на 1 или 2 А с разъемом 2.1х5.5
  5. Кнопка включения/выключения, например kcd1-104 и переключения режимов (без нулевого положения) kc3 или kcd1
  6. Сопротивление 2 Вт 50 Ом (можно любой от 30-70 ом).
  7. По желанию, концевой микропереключатель — самый простой (чаще встречается зеленый) с роликом, самый миниатюрный. Кусок светодиодной ленты на 12В. Лента актуальна только для полупрозрачного пластика, например sbs-glass.
  8. Провода, паяльные принадлежности и немного терпения.
  9. Небольшой кусок ткани и колечко для брелоков
  10. Корпус для модели

Монтаж встроенных пылесосов

Монтаж встроенных пылесосов

Поделиться ссылкой на статью

Обновлено 22 марта, 2021

Опубликовано

Добавить комментарий

Ваш адрес email не будет опубликован.

2019 © Все права защищены.
