Домкрат пневматический как самый легкий и компактный вариант + Видео

Домкрат должен присутствовать не только в каждом автомобиле, но и в арсенале каждого строителя! Однако если у автомобиля есть багажник, то куда деть такое устройство строителю? На этот случай есть домкрат пневматический, который и весит немного, и поднимает несколько тонн!

Как выбрать надежный домкрат – комбинация параметров

Если вы читаете эти строки, значит, вы находитесь в поисках верного спутника каждого автомобилиста и не только. На что же обращать внимание при выборе механизма?

Сколько поднимает – у каждого домкрата есть свой предел поднимаемого веса. Не стоит экспериментировать и поднимать вес больше указанного – вполне возможно, что устройство справится и с ним, но какие последствия могут быть для него, сказать сложно. Да и нет никакой гарантии, что прибор не выйдет из строя прямо во время работы. Чтобы быть уверенным в тех показателях, что есть в инструкции, покупайте только фирменные изделия у проверенных производителей, у них информация будет полностью соответствовать действительности!
Как высокого поднимает – обычно способности поднять автомобиль или груз на 300-500 мм вполне достаточно, чтобы снять колесо или провести иную работу. Самыми «рослыми» среди подъемных механизмов всегда были реечные домкраты, которые способны даже несколько тонн приподнять этак на метр.
Как низко подхватывает – когда говорится, о высоте подхвата, речь идет о возможности поднять груз или автомобиль с указанного расстояния от земли или иной основы до автомобильного днища или точки упора. У разных устройств разные параметры, которые колеблются в рамках от 20 до 250 мм. Легче всего подобрать механизм для высоких грузов, гораздо сложнее найти домкрат не выше 150 мм. К низким в этом плане устройствам относится большинство подкатных или винтовых моделей, а также зацепные, правда, для последних нужна надежная точка сцепления. Хотя есть еще и надувные – о них речь пойдет ниже. С их помощью поднять груз можно практически с земли!

Как осилить подъем – выбираем привод

В выборе важно учесть, на каком приводе работает устройство, речь идет о том, за счет какой силы происходит подъем.

Пневматические домкраты поднимаются за счет силы сжатого воздуха. Кстати, для этого не обязательно (хотя желательно) возить с собой компрессор – выхлопная труба может прекрасно его заменить! Наполняясь воздухом, камера расширяется и поднимает груз либо машину. Что удобно – вы при этом не прилагаете никаких усилий! К тому же, если есть компрессор, накачать домкрат можно за считаные секунды!
Механические домкраты – вот здесь-то и понадобятся ваши сильные руки! Подъем происходит при закручивании рукоятки или иных движениях. Как правило, такие устройства стоят недорого и достаточно компактны.
Гидравлические устройства поднимаются по тому же принципу, что и механические, но при воздействии на рукоятку потребуется гораздо меньше усилий. Свою роль играет рабочая жидкость, которая создает давление, необходимое для выталкивания плунжера с грузом. Такие устройства стоят дороже предыдущего варианта, но при этом пригодны для длительной эксплуатации.
Механические домкраты с электрическим приводом отличаются от обычных механических тем, что всю работу за вас выполнит электричество. Это в том случае, если есть возможность включиться в сеть! А если нет, то «крутите, Шура, крутите!». Кстати, крутить придется дольше, чем в обычном механическом – так уж они устроены.

Исходя из перечисленных параметров, мы можем дать лишь поверхностные рекомендации относительно выбора, в остальном же, вам и только вам принимать окончательное решение. Так, владельцам легковых автомобилей можно остановить свой выбор на винтовом домкрате, у которого небольшая грузоподъемность в пределах 2 тонн, но и невысокая стоимость. Работникам автосервисов гораздо лучше использовать стационарный подкатной домкрат, который способен работать с разным весом в пределах 8-10 тонн. Для водителей грузовых автомобилей важно иметь под рукой агрегат, способный поднять от 15 до 30 тонн, при этом в учет нужно брать не только массу автомобиля, но и массу возможного груза. К таковым тяжеловесам относятся реечные домкраты.

Домкрат пневматический – автомобильный подкатной или надувной?

Пневматические домкраты для автомобилей пользуются широкой популярностью как у профессионалов, например, работников автосервисов, так и среди любителей. И для тех, и для других у производителей есть особые предложения. Профессионалу лучше всего для использования своими руками подходит подкатной пневматический домкрат. Чем хороша эта версия устройства, так это широкой платформой для упора, которой невозможно повредить сам автомобиль или смять груз. Само устройство имеет вид гармошки, которая при нагнетании воздуха увеличивается в объеме. Стенки «гармошки» выполнены из толстой резины. Благодаря платформе, на которой закреплена надувная часть, вся конструкция будет плотно удерживаться под машиной.

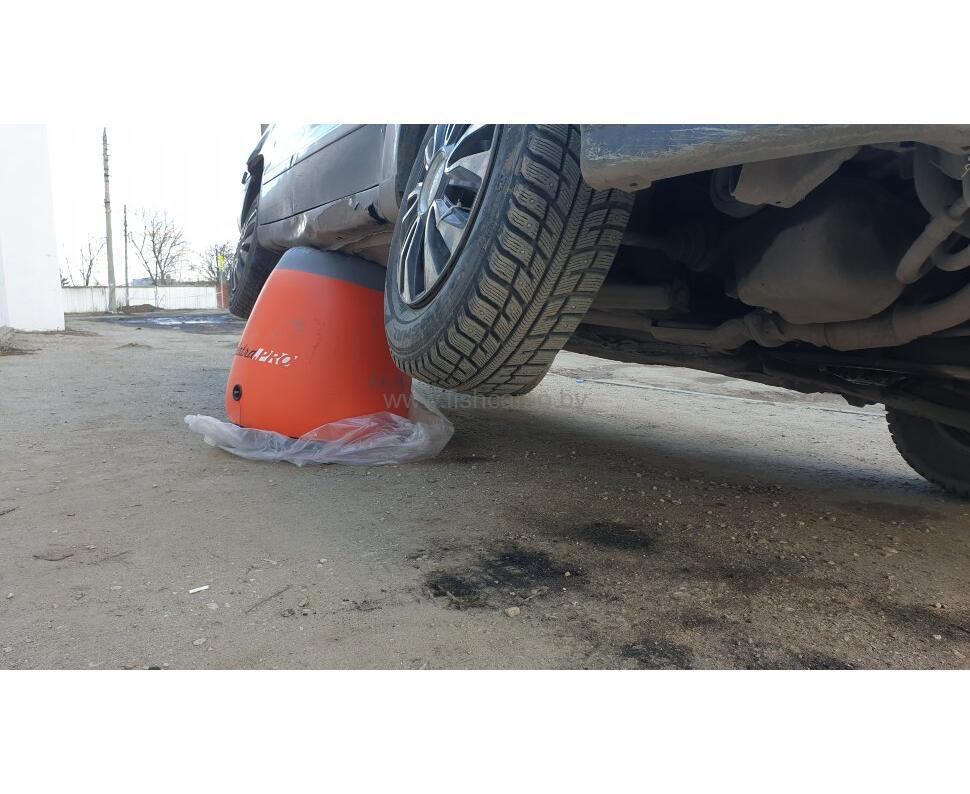

Кроме такой конструкции, существует и упрощенная – надувной домкрат. Причем в самом прямом смысле слова, поскольку все устройство состоит из одной надувной детали, если не брать в расчет шланг, – продолговатого мешка в форме цилиндра из поливинилхлорида. Как правило, продается он в удобной, компактной сумочке, которую можно даже в салоне возить. Мешок подкладывается под груз или авто, надувается и поднимает вес на нужную вам высоту, которую вы регулируете количеством нагнетаемого воздуха. Вариант подходит как для низких машин, так и для достаточно высоких.

Домкрат способен приподнять низкий груз даже в горизонтальном положении, однако производители не рекомендуют этого делать.

Есть два варианта закачки воздуха – либо вы возите с собой небольшой компрессор, либо используете переходник к выхлопной трубе, которая вполне справится с поставленной задачей. Специалисты говорят, что второй вариант менее предпочтителен, ведь выхлопные газы наносят определенный вред материалу, из которого изготовлены стенки мешка, однако это гораздо удобнее, чем таскать с собой компрессор. Единственное усилие, которое вам понадобится приложить – это усилие для прижимания шланга к трубе, поскольку с возрастающим давлением шланг то и дело будет норовить соскочить.

Вполне возможно, что простота устройства натолкнет вас на мысль сделать подобный надувной «шарик» своими руками. Однако хотелось бы предостеречь – во-первых, вы вряд ли найдете такой же крепкий материал, как ПВХ, во-вторых, вряд ли сможете сделать абсолютно герметичные и надежные стыки, и в-третьих, даже если у вас это получится, вы будете в полном неведении, на какой же вес рассчитано ваше изделие. Производители же выясняют это экспериментальным путем, проводя тесты на большом количестве устройств.

Как работать с надувным домкратом – не все так просто?

В работе с таким простейшим, на первый взгляд, устройством есть множество нюансов – у многих новичков он на первых порах попросту вылетает из-под автомобиля. Это происходит из-за неправильной укладки мешка под машину или груз. Не стоит доверять заводской укладке – накачайте его для начала, а затем спустите таким образом, чтобы он равномерно сложился. Чем хорош такой домкрат, так это своим абсолютно низким подхватом – по большому счету, его можно подложить даже под автомобиль, который лег на днище. Чтобы меньше пачкать домкрат и не повредить его об острые выступы, рекомендуется подкладывать между ним и машиной, и землей коврики, которые, как правило, идут в комплекте.

Наловчившись в правильной установке, вы будете очень довольны результатом – до отрыва колеса от земли пройдет всего с полминуты. Когда придет время опустить машину, нужно всего лишь стравить воздух через муфту. Нельзя не упомянуть о минусе такого изделия – при низких температурах ПВХ становится очень грубым, теряет эластичность. Если еще при -10° С вы с легкостью его сможете использовать, хотя стенки уже будут грубыми, то при более низких температурах лучше не рисковать.

Оцените статью: Поделитесь с друзьями!

Домкрат автомобильный своими руками чертежи. Надежный самодельный домкрат

Перед тем как взяться за работу и сделать пневматический домкрат своими руками, следует знать побольше о таком вспомогательном инструменте.

Надувной домкрат – самый элементарный вариант из всех аналогов. Удобство такого инструмента в том, что он неприхотлив в использовании, ему необязательна ровная площадка. Имея такой домкрат в багажнике и попав в болотистую рыхлую местность, можно не бояться его использовать. К тому же при помощи него можно не только осуществить замену проблемного колеса, но и выбраться из грязи. Работая с ним, особых физических усилий прилагать не требуется, поэтому его даже применяют в проведении такелажных работ.

Принцип работы пневматического подъемника

Основным рабочим элементом данного домкрата является прорезиненная подушка. Ее делают из специального прочного материала, чтобы агрегат мог выдерживать нагрузки в пределах 4-5 т.

Чтобы привести в действие такой инструмент, его подкладывают под днище машины и подключают к насосу или другому источнику воздуха, например, компрессору или баллону со сжатым газом. Есть модели, которые пользуются особой популярностью, так как их работа может осуществляться, стоит лишь подключить такой домкрат к выхлопным газам автомобиля. Для них нет необходимости обзаводиться дополнительным оборудованием. Такие конструкции получили название воздушных домкратов или пневмодократов.

Для такого устройства хватает шланга, которым соединяют выхлопную трубу и сам домкрат, а после этого включают мотор. Достаточно буквально 2 минут, чтобы инструмент сделал свое дело. В данном варианте устройства нет сложных механизмов, которые осуществляют работу за счет пневматики.

Вернуться к оглавлению

Технические характеристики пневматических домкратов

Есть три основных момента, по которым оценивается такое приспособление:

Грузоподъемность. Чтобы инструмент был безопасен в эксплуатации, этот показатель должен превышать массу самого автомобиля. Если машина легковая, то грузоподъемность должна быть 1,5-2 т, а если авто по типу «Газели» – 2,5-3 т.

Высота подхвата. На этот параметр стоит обращать особое внимание, если машина имеет маленький дорожный просвет. Следует интересоваться этим моментом и в случае частого застревания автомобиля в грязи. Лучше всего, если эта характеристика будет в пределах до 10 см.
Высота подъема. У пневматических моделей данный показатель не превышает 50 см. Но на самом деле этого хватает, чтобы справиться с заменой колес. Если же использовать домкрат, которым выполняют такелажные работы, а он, в свою очередь, подключается к компрессорам, то эта характеристика будет больше – до 70 см.

В любом случае, подбирая домкрат, следует ориентироваться на личный автомобиль и условия, в которых он чаще всего находится.

Вернуться к оглавлению

Как сделать домкрат своими руками

Для понадобятся следующие элементы:

старая подушка от грузовика;
болт соответствующего диаметра;
шарик, который может свободно располагаться в болте;
колесный болт от Жигулей;
камерный штуцер;
дрель.

Из данных составляющих собирается конструкция. В отверстие подушки вкручивают болт, ориентируясь на имеющуюся резьбу. Заранее в нем следует просверлить отверстие, в которое будет вставляться камерный штуцер.

Роль клапана будет выполнять колесный болт от Жигулей, в котором следует сделать отверстие. Теперь данные элементы требуется соединить. Но перед тем, как это осуществить, в имеющийся выход помещают шарик, чтобы в процессе работы он мог закрывать отверстие, тогда воздух выходить не будет.

Чтобы использовать такое приспособление, потребуется специальный насос. Домкрат устанавливается под днище автомобиля. В таком устройстве понадобится использовать небольшой деревянный брусок, который и будет упираться в машину. При желании к нижней части можно приделать тележку с колесиками, тогда это будет подкатной домкрат.

Есть одно неудобство такого самодельного устройства. Подушка от грузовика имеет достаточно большие размеры. Поэтому если автомобиль имеет низкую посадку, то его постоянно придется приподнимать, чтобы подставить домкрат.

Вернуться к оглавлению

Сила подъема: основные моменты

Есть несколько вариантов, как домкрат может поднимать автомобиль:

Пневматика. В этом варианте подъем груза выполняется благодаря силе сжатого воздуха. Такие модели работают как от оборудования, так и от самих выхлопных газов авто. Воздух поступает в камеру, а та, в свою очередь, начинает увеличиваться в объемах, за счет чего и происходит подъем транспорта. Удобство использования таких моделей в том, что особых усилий не прилагается, а при наличии компрессора процесс занимает всего несколько секунд.
Механические. Чтобы воспользоваться данным аналогом, необходимо совершать закручивающие движения рукояткой или использовать другой подобный способ. Такие домкраты вполне доступны по цене, к тому же имеют маленькие габариты.
Гидравлические. Принцип схож с предыдущим вариантом, единственная разница в том, что в данном случае будет затрачиваться меньше усилий. Это происходит из-за того, что в конструкции устройства имеется жидкость, которая обеспечивает выталкивание плунжера с грузом за счет образующегося давления. Данный вариант отличается длительным сроком службы.
Механические с электрическим приводом. В этом варианте всю работу за человека выполняет электричество. Удобства тут бесспорны, но только до тех пор, пока есть питание. Как только отключают свет, придется работать так же, как обыкновенным механическим, с разницей лишь в том, что усилий понадобится больше.

В зависимости от сферы применения домкрата подбирается необходимая модель.

Несмотря на то что пневматический домкрат – самый простой в эксплуатации, есть и свои нюансы в его использовании. Чтобы избежать вылета инструмента из-под машины, его следует правильно укладывать. Поэтому перед тем, как использовать новый прибор, лучше его один раз накачать вхолостую, после этого он спускается и складывается должным образом сам. В процессе работы нелишним будет и застелить поверхность пола и домкрата какими-нибудь ковриками. Это позволит уберечь инструмент от повреждений.

Материалы для изготовления камеры берутся на основе ПВХ, а он, в свою очередь, становится достаточно грубым, как только на улице появляется мороз. Оптимально использование до тех пор, пока градусник не покажет -10, дальше эксплуатация становится затруднительной.

Удобство такого домкрата в том, что с его помощью можно поднять машину практически с минимальной высоты. А если нет желания тратиться, то всегда можно сделать его своими руками.

Домкрат — это приспособление, которое должно находиться как в багажнике машины, так и у автолюбителя в гараже. При этом второй вариант лучше подобрать массивнее с универсальным функционалом и высоким показателем грузоподъемности. Данным характеристикам стопроцентно соответствует своими руками который сделать не составит большого труда.

Характеристики пневматического приспособления

Имеется три основных критерия, по которым оценивается самодельный надувной домкрат:

Показатель грузоподъемности. Для обеспечения безопасной эксплуатации данная величина должна превышать вес транспортного средства. Для легкового авто достаточно будет характеристики около двух тон, обслуживание более тяжелых машин требует грузоподъемности не менее 2,5 тонн.
Высота подхвата. Этот аспект играет важную роль, если автомобиль имеет небольшой клиренс. Оптимальным показателем является величина не менее 100 мм.
Уровень подъема. Самодельный домкрат пневматического типа имеет высоту не более 500 мм. Этого запаса вполне хватает для замены колес и некоторых других работ, агрегат такелажный с подключением к компрессору позволяет поднять авто до 70-80 см.

Однозначно при выборе домкрата и его изготовлении в первую очередь нужно ориентироваться на свой автомобиль, условия его эксплуатации и хранения.

Как самостоятельно сделать домкрат?

Чтобы соорудить домкрат своими руками, потребуется не так много материала и усилий. Необходимо подобрать следующие детали:

использованную подушку от грузовой машины;
подходящий болт;
шариковый элемент;
колесный ВАЗовский фиксатор;
штуцер;
в качестве основного инструмента дрель.

Из представленных элементов собирается конструкция. В отверстие подушки вкручивается болт. Предварительно в нем нужно сделать гнездо для штуцера от камеры.

В качестве клапана используется колесный болт от ВАЗа, в котором просверливается отверстие. На следующем этапе имеющиеся элементы соединяются, после того как в отверстие установлен шарик, который будет служить для забора воздуха.

Особенности

Для практической реализации этого приспособления необходим специальный насос. Надувной домкрат устанавливается под днище транспортного средства. Для подстраховки желательно использовать деревянную подставку, которая будет взаимодействовать непосредственно с машиной.

В таком механизме имеется один существенный недостаток. Поскольку грузовая подушка имеет приличные размеры, автомобиль с низкой посадкой придется предварительно приподнимать для установки рассматриваемого устройства. Если к нижней части таких агрегатов приделать тележку с колесиками — получатся самодельные для автомобилей.

Сравнительные характеристики

Пневматический вариант поднимает груз за счет силы сжатия воздушной массы. Подобные модификации работают от подсоединения к дополнительному оборудованию или от выхлопов машины. Воздушная масса поступает в камеру. Благодаря сжатию и увеличению объема, происходит подъем авто. Достоинство моделей в том, что не нужно прилагать особых усилий, а при наличии компрессорной установки процесс занимает считанные секунды.

Механический домкрат для автомобиля подразумевает приведение его в работу посредством вращения или закручивания специальной рукоятки. Такие модификации имеют невысокую цену и компактные размеры.

Принцип гидравлики похож на механический вариант. Отличие заключается в облегчении процесса выкачивания рабочей части домкрата, благодаря наличию жидкости в рабочей системе. Подобные модификации имеют длительный срок службы.

Механический домкрат с электроприводом работает от сетевого питания, вся основная работа приспособления производится за счет электричества. Плюсы устройства неоспоримы, однако требуется подключение его к розетке.

Меры безопасности

Невзирая на то, что надувной домкрат является одним из самых элементарных в эксплуатационном плане, его использование требует соблюдения определенных мер предосторожности.

Во избежание вылета агрегата из-под автомобиля его необходимо правильно установить. Перед тем как устанавливать новое пневматическое приспособление, желательно один раз выкачать его без нагрузки, после чего оно спускается и само укладывается соответствующим образом. Чтобы уберечь домкрат от повреждений, на пол лучше постелить коврик.

Для изготовления рабочей камеры устройства подойдут материалы на основе ПВХ. При минусовой температуре такая конструкция затвердевает и становится грубой. Как отмечают специалисты, оптимальным температурным режимом эксплуатации является показатель до -10 градусов.

Гидравлическое подъемное устройство

Гидравлический домкрат своими руками изготовить вполне реально. В его основе имеется корпус, основную несущую функцию выполняет выдвигаемый поршень и рабочая жидкость (масло). Вариации приспособления могут изготавливаться с укороченным или удлиненным остовом из стали. Корпус является емкостью для масла и направляющим цилиндром для поршня.

Специальный регулировочный винт с подъемной пяткой вкручивается в плунжер, при необходимости можно увеличивать предельную высоту подъема. Подобное приспособление оснащается с приводом ручного, ножного или воздушного типа.

Рабочий механизм и выдвижной цилиндр расположены в отверстиях остова. Спуск агрегата производится при помощи поворота Т-образной рукоятки. Некоторые устройства оборудуются полиамидными колесиками, обеспечивающими маневренность. Безопасность эксплуатации обеспечивают предохранительные клапаны.

Положительные и отрицательные стороны гидравлического устройства

Прежде чем изготовить домкрат своими руками, следует учесть все его плюсы и минусы. К достоинствам гидравлического приспособления относятся следующие показатели:

устройство неприхотливо в обслуживании и работе при довольно высоком показателе мощности;
плавность хода рабочего штока, надежная фиксация груза на нужной высоте, точность торможения;
высокий КПД (до 80%) и показатель грузоподъемности (свыше 150 тонн).

К недостаткам использования гидравлической модели относится высокая начальная высота подъема, проблема точности регулирования позиции опускания, приличная цена и довольно большой вес. Хранить и перевозить устройство нужно только вертикально, иначе рабочая жидкость может вытечь.

Вывод

Изготовить домкрат своими руками не составит особой проблемы. В зависимости от возможностей, сферы использования и других объективных обстоятельств, следует правильно подобрать модель по типу работы. Для эксплуатации в дороге подойдет компактное приспособление механического или гидравлического типа, а в гараже отлично проявит себя недорогое и практичное пневматическое устройство.

Основная функция домкрата заключается в поднятии колеса автомобиля с целью его замены либо шины. Домкрат используется для самостоятельной замены колёс автомобиля в условиях отсутствия ремонтных сервисов. Также иногда приходится залезать под днище автомобиля с целью проведения ремонтных работ. Домкрат пригодится и в этом случае.

Вне автомобильной тематики домкраты часто используются для установок конструкций по необходимому уровню при проведении строительных и ремонтных работ, при поднятии грузов на складах и запчастей в мастерских.

О том, как происходит замена крестовины , вы сможете прочитать в подробном материале нашего автора.

Также вас может заинтересовать информация о том, как выбрать и надёжно закрепить своими руками.

Важные характеристики домкрата перечислены ниже.

Грузоподъёмность . У каждого из домкратов есть ограничения по этому параметру. При изготовлении устройства необходимо учитывать вес автомобиля. Также необходимо учитывать вес груза в багажном отделении.
Высота подъёма . Этот параметр особенно важен для автомобилей с низким днищем. В этом случае высота подъёма должна быть приемлемой для возможности залезть под автомобиль и провести ремонтные работы.
Высота подхвата . Это и есть высота инструмента. Этот параметр должен быть совместим с клиренсом автомобиля (расстоянием от поверхности до нижней точки). Этот параметр различен для каждой отдельной модели. Необходимо подобрать высоту подхвата так, чтобы было комфортно работать.

Домкраты бывают различных видов по типу привода.

Механического типа , в котором подъём происходит с помощью нажатия на рукоятку. Такие домкраты предназначены для нечастого использования. Такие устройства компактны, но требуют физических усилий.
Гидравлического типа . Схож с предыдущим, но требует меньше усилий. Колесо поднимается за счёт давления, создаваемого рабочей жидкостью. Отлично подходит для частого использования.
Пневматического типа . Устройство работает за счёт сжатых газов. Для использования необходимы баллоны с газом. Газ создаёт давление, камера увеличивается в размерах, и автомобиль начинает подниматься. Физических усилий при этом не требуется никаких.

Подробную информацию о том, как изготовить своими руками , вы найдёте в материале нашего специалиста.

О том, как пошагово сделать рабочую своими руками, подробно расскажет наш эксперт.

Информацию об изготовлении своими руками вы сможете прочитать в статье нашего специалиста.

По принципу действия домкраты подразделяются на винтовые, реечные, пневматические и гидравлические. Домкраты бывают стационарные, передвижные и переносные. Самодельные устройства чаще всего бывают переносными, так как имеют небольшие размеры. Стационарные домкраты предназначаются для больших грузов, и редко интересуют автовладельцев.

Как сделать домкрат для автомобиля своими руками?

Гидравлический домкрат своими руками

Гидравлическим домкратам следует уделить особое внимание, так как они отличаются наибольшей грузоподъёмностью, что немаловажно при работе с грузовиками или внедорожниками. Существует возможность изготовления гидравлических домкратов с разными размерами и характеристиками. Современные механизмы используются не только на СТО и в автомастерских, но и даже в нефтеперерабатывающей промышленности. Устройство может работать как в горизонтальной, так и в вертикальной плоскости.

Основные несущие элементы устройства: корпус, рабочая жидкость (чаще всего в её роли выступает масло) и выдвижной поршень. Корпус бывает коротким и удлинённым. При этом он изготавливается из закалённой стали, чтобы конструкция выдерживала необходимый уровень нагрузок. Корпус несёт функцию направляющего цилиндра для поршня и резервуара для рабочей жидкости.

Подъёмное устройство и выдвижной цилиндр находятся в отверстиях корпуса. Спуск осуществляется путём поворота Т-образной ручки. Оборудование снабжено полиамидными колёсами, обеспечивающими маневренность. Корпус удлинённого типа рассчитан на большегрузный транспорт.

Гидравлические подъёмные механизмы самые распространённые и удобные, поэтому начнём с них. Изготовление гидравлического домкрата происходит следующим образом. Вам понадобятся сварочный аппарат, слесарная ножовка, угловая шлифовальная машина с диском для металла, стальной профиль для конструкции.

Гидравлические домкраты бывают стандартные, подкатные, бутылочные, гибридные, зацепные и ромбовые. Ниже подробно описан процесс изготовления обычного гидравлического домкрата. В сети существует множество чертежей, по которым собираются данные механизмы.

Сначала создаётся опорная платформа для механизма. Подойдёт стальной прямоугольный профиль размером 50 на 50 миллиметров. От профиля необходимо отрезать 4 детали длиной 300 миллиметров. Уложите эти делали боковыми стенками друг к другу и проварите снизу и сверху стыковочные швы.
Изготовьте стойки и упоры. Отпилите 2 детали от профилированной трубы. Длина деталей вычисляется относительно величины максимального хода штока, далее к этому прибавляется высота домкрата и опорной платформы. Упор изготавливается из того же материала. Его длина равняется ширине опорной платформы. Упор и стойки соединяются сварным швом, к основанию приваривается П-образная конструкция.
Изготовление съёмного упора, способного передвигаться по направляющим и сообщать давление на обрабатываемую деталь. Изготавливается из нескольких отрезков стальной полоски толщиной сантиметр. Длина деталей должна быть меньше образовавшегося между стойками расстояния. Полученные детали соединяются в нескольких местах при помощи сварки. Во время монтажа блока на раму пресса из гидравлического домкрата необходимо подобрать 2 болта с шайбами и гайками и соединить полученные пластины с блоком таким образом, что они разместятся по обе стороны от стоек. Если будет необходимо, то можно уменьшить расстояние между передвигающимся упором и верхней балкой конструкции при установке промежуточного квадратного профиля.

При изготовлении реечного домкрата важно учитывать, что на устойчивость данной конструкции влияет прочность фиксации и качество опорной площадки. Важно собирать механизм таким образом, чтобы изделие не съехало во время работы. Усилие, которое прикладывается при подъёме грузов, зависит от максимально возможной массы.

Процесс изготовления реечного домкрата довольно прост. Необходимо взять 2 реечных трубы и сварочный аппарат. Трубы должны быть сварены таким образом, чтобы они своим видом напоминали усечённую пирамиду. Далее берётся стальной лист толщиной 5 миллиметров. Изготавливается верхнее и нижнее основание механизма. В верхней части изготавливается отверстие, в котором впоследствии должна быть приварена гайка. Отверстие проделывается и в нижнем основании. Далее туда вставляется механический пруток для вращения.

Для изготовления механизма лучше использовать детали из закалённой стали. Если дополнительно присоединить металлический трос, то реечный домкрат при необходимости может заменить лебёдку. Средняя грузоподъёмность такого изделия будет составлять от 5 до 20 тонн.

Подкатной домкрат своими руками

Подкатной домкрат легко изготовить, взяв за основу бутылочный агрегат с высотой подхвата около 23 сантиметров и швеллера на 10 и 12 миллиметров. Бутылочный домкрат является самым простым подобного рода механизмом. Несмотря на это, его применяют для ремонта грузового транспорта. Принцип работы домкрата основывается на применении нескольких рабочих штоков. В основе механизма лежит поршень.

Подъём происходит с помощью рычага, который приводится в действие гидравлическим цилиндром. Из швеллера на 12 миллиметров создается стойка, из десятимиллиметрового — подъёмный рычаг и основа. Спереди устанавливаются ролики от обычной стиральной машины. Чашка берётся от автомобильного отбойника, а раскосы создаются из прутка на 20 миллиметров.

В итоге подкатной домкрат по принципу работы схож с бутылочным, однако ось рабочего цилиндра в данном механизме расположена в горизонтальной оси. Поршень напрямую не совмещается с подхватом. Название «подкатной» данный механизм получил благодаря тому, что внешне он напоминает телегу на колёсах, катящуюся по ровной поверхности.

Домкрат при подъёме рычага перемещается под груз (автомобиль). Механизм приводится в движение касанием рычага, опускается путём поворота клапанного винта. Если автомобиль надо опустить — трубчатая рукоятка насаживается на клапанный винт. Перегородка после этого входит в его паз. Винт вращается вместе с рукояткой, сбрасывая давление в рабочем цилиндре.

Винтовой домкрат состоит из: основания, нижнего и верхнего плеча, упора и винтового механизма. Берётся металлическая основа (сортамент), имеющая площадь сечения 2,63 см квадратных. Просверливаются 4 сквозных отверстия, диаметром аналогичным диаметру штифта. Основание желательно прикреплять на более широкую съёмную площадку. Далее изготавливается верхнее и нижнее плечо из металлической основы.

Вал изготавливается из металлического прутка. Диаметр прутка равен 12 миллиметрам. С одного конца должна быть резьба, а с другого — фиксатор, крепящийся к валу с помощью штифта через сквозное отверстие. Изготавливается ось, относительно которой происходит вращение плеч. Оси с обеих сторон — это штифты с плоскими цилиндрическими головками, крепящиеся с помощью шплинтов. В одном из упоров просверливается сквозное отверстие диаметром 10 миллиметров, во втором делается внутренняя резьба. Фиксатор выполняет роль закрепления вала со стороны вращения и передаёт крутящий момент к валу.

Винтовой домкрат можно изготовить в трёх различных вариациях: с трапециевидной резьбой, ромбовидные, рычажно-винтовые.

Более подробную информацию о положительных и отрицательных сторонах вы сможете прочитать в статье нашего автора.

Домкрат из пневмоподушки своими руками изготовить относительно несложно, учитывая, что такой вид агрегата является весьма любопытным устройством. Пневматические домкраты незаменимы, если речь идёт о точном монтаже. При работе на неровной или рыхлой поверхности такой подъёмный механизм незаменим. Резинокордная плоская оболочка из усиленной ткани является основой устройства. Оболочка увеличивается при подаче сжатого воздуха. Устройство является ещё и довольно сложным в плане конструкции.

Итак, для изготовления механизма понадобятся следующие материалы: старая подушка от грузовика, болт, шарик, который сможет выполнять роль подшипника, колёсный болт от ВАЗа, камерный штуцер и дрель.

В отверстие подушки необходимо вкрутить болт. В болте до этого нужно просверлить отверстие, которое будет занято штуцером. В колёсном болте от ВАЗа также необходимо проделать отверстие. Он будет в качестве клапана. Элементы соединяются. В имеющийся выход помещается шарик, закрывающий проход воздуху в процессе работы. Для использования устройства необходим насос. Домкрат будет располагаться под днищем автомобиля. Также понадобится деревянный брусок, упирающийся в автомобиль.

Электрический домкрат своими руками

Самодельный домкрат для автомобиля своими руками несложно изготовить, если речь идет о механических устройствах, работающих на физических усилиях пользователей, сжатом воздухе и рабочей жидкости. Домкрат с электроприводом своими руками изготовить несколько сложнее.

Электрические подъёмные механизмы — это результат синтеза механических движущихся комплектующих и электропривода. Питание такого домкрата может осуществляться от электросети автомобиля. Подключить устройство можно через «прикуриватель».

Исходные материалы для изготовления могут быть различные. Подойдут моторы для стеклоподъёмников (в качестве примера можно взять мотор из «десятки»). Привод и тросики необходимо извлечь, оставив только мотор и редуктор. Понадобится головка, у которой четырёхгранная сторона снабжена гранями по 7 миллиметров. В качестве основы может выступать обычный винтовой ромбовый домкрат.

Наша задача создать электрический привод, чтобы не прилагать усилия при пользовании. Крепления выполняются из стальных полосок. Крепления необходимо подрезать и придать им нужную конфигурацию, а затем прикрепить их к редуктору. Крепление и головка на редукторе привариваются к устройству. Управление устройством можно осуществлять с помощью кнопки от механизма стеклоподъёмника.

Сравнение устройств

Винтовые домкраты с трапециевидной резьбой при высокой грузоподъёмности сохраняют простоту конструкции, небольшой вес и простоту эксплуатации. Ромбическая конструкция таких механизмов выделяется наличием длинной рукояти привода, снижающее необходимое усилие для подъёма груза. Также конструкция обладает малым весом и неплохой устойчивостью.

Рычажно-винтовые подъёмные механизмы выделяются большими высотами поднятия и малыми размерами.
Стоечно-винтовые домкраты обладают высокой устойчивостью и жёсткостью.
Конструкции реечного типа отличаются возможностью использования в разных направлениях и простотой эксплуатации, а также высоким показателем подъёмной силы.
Бутылочные гидравлические домкраты имеют наиболее простую конструкцию и высокой жёсткостью соединения в процессе работы. Усилия для подъёма прилагаются минимальные.
Подкатные домкраты устойчивые, имеют небольшую начальную высоту установки и немалую жёсткость во время работы.
Домкраты с электроприводом лучше всего проявляют себя в экстремальных условиях, не требуют физических усилий и обладают высокой точностью и устойчивостью.
Пневматические подъёмные механизмы обеспечивают удобство и надёжность использования благодаря большим опорным поверхностям. Также они выделяются бесшумностью и хорошей скоростью работы, высоким КПД и неприхотливостью.

5,00

Проблема подъема грузов большой массы перед человечеством стоит достаточно давно. В последние годы для ее решения все чаще стали использоваться домкраты. Особняком в этом ряду стоит гидравлический домкрат. Он способен при минимуме усилий поднимать действительно тяжелые грузы. Гидравлика, с тех пор как появилась наука, пришла на помощь человеку. Бывают ситуации, когда подъемник такого рода попросту необходим, но нет возможности его приобрести. Как сделать самодельный домкрат?

Конструкция и ее особенности

Разумеется, перед тем как непосредственно приступать к работе, обязательно нужно узнать подробнее о конструкции гидравлического домкрата. На самом деле она не так уж и сложна, как может показаться на первый взгляд. Основными элементами являются корпус, насос, плунжер, винт с подъемной пятой. Гидравлический домкрат чаще всего изготавливается из закаленной стали. При этом в качестве рабочей жидкости выступает специальное масло, имеющее высокие показатели вязкости. Обычное моторное масло в данной ситуации не подойдет.

Стоит это учитывать при разработке устройства. Обычно именно корпус является основной частью гидравлического домкрата. Он служит не только резервуаром для рабочей жидкости, но и самым настоящим цилиндром для поршня. Устройство данной конструкции подразумевает наличие защитных клапанов, которые обеспечивают бесперебойную работу. Он оснащается ручным или ножным насосом.

Спуск масла осуществляется с помощью специальной ручки, которая является частью механизма. Подъемный механизм при этом и специальный выдвижной гидравлический цилиндр способны поднимать рабочую площадку. Создается достаточно высокое давление, которое и позволяет поднимать грузы разнообразной массы. Корпус такого приспособления может быть как коротким, так и удлиненным. Второй вариант чаще всего применяется при проведении ремонтных работ тяжелой техники. К примеру, это может быть автобус или большегрузный автомобиль.

Для того, чтобы поднять автомобиль для ремонта или замены колеса используется домкрат. Они бывают разной конструкции. Самыми распространёнными являются механические и гидравлические. В этой статье подробно рассмотрим принцип действия и устройство гидравлического домкрата, а также различные варианты конструкции.

Принцип работы гидравлического домкрата

Это устройство простое и надежное.

Если соблюдать условия хранения и эксплуатации, то это он прослужит вам очень долго.

Для того, чтобы поднять автомобиль применяется домкрат

Работает гидравлический домкрат по следующему принципу, который позволяет производить подъем автомобиля, имеющего вес в несколько тонн, а иногда и в несколько десятков тонн.

Устройство не сложное – это два сообщающихся сосуда разного диаметра, заполненных жидкостью и несколько клапанов. Как видите все довольно просто и если все детали выполнены качественно из долговечных материалов, то ломаться тут нечему.

Износу подвержены только резиновые уплотнения поршней и сальники цилиндров.

Рабочий цилиндр, шток которого поднимает автомобиль, большого диаметра, а вот главный цилиндр имеет диаметр в несколько раз меньший.

В этом и заложен принцип действия всего устройства. Главный цилиндр приводится в действие с помощью рычага, масло через обратный клапан попадает в рабочий цилиндр и поднимает его. Усиление создается за счет разницы площадей сечения цилиндров.

Подкатной гаражный домкрат своими руками | Чертежи

Полный ход главного, обеспечивает незначительное движение второго. Разница хода двух цилиндров пропорциональна разнице их диаметров. Благодаря этому человек, не прилагая серьезных усилий, может поднять и пять, и десять, и несколько десятков тонн.

Для того, чтобы масло не перетекало обратно в резервуар служит обратный клапан. Жидкость может протекать через этот клапан только в одну сторону.

Есть еще один клапан, который открывается вручную, он необходим для того, чтобы перепустить жидкость обратно и опустить поднятый автомобиль в исходное состояние.

Принцип работы и его устройство указаны на схеме.

Конструкция гидравлического домкрата

Для подъема автомобилей используются два типа: бутылочные и подкатные.

Гидравлический домкрат бутылочного типа

Итак, гидравлический домкрат бутылочного типа.

Он состоит из вертикального корпуса большого диаметра и примыкающего к нему маленького цилиндра, к штоку которого подходит съемный рычаг. Корпус установлен на опорной площадке, в штоке у него часто есть винтовой удлинитель, который необходим для того, чтобы увеличить высоту подъема. Два цилиндра соединены между собой, через обратный клапан.

В корпусе есть резервуар для хранения запаса масла и перепускной клапан, чтобы опустить шток бутылочного гидравлического домкрата.

Все детали должны быть выполнены из прочных сплавов, так испытывают значительные нагрузки и защищены от коррозии.

Конструкция другой разновидности – подкатного гидравлического домкрата, отличается только расположением цилиндров и наличием большой площадки на роликах.

Подъем автомобиля с помощью гидравлического подкатного устройства, осуществляет не сам шток, а соединенный с ним рычаг. На этом рычаге установлен металлический пятак.

Подкатная конструкция более устойчива, чем бутылочная и вероятность того, что поднятый автомобиль сместится и свалится с опоры гораздо меньше.

Несмотря на это, меры безопасности при работе должны выполняться всегда. Обязательно фиксировать автомобиль с помощью стояночного тормоза, включенной передачи трансмиссии и установкой упоров под колеса.

Для работы под поднятым автомобилем всегда устанавливать страхующую подставку. Эти меры позволят обезопасить работающего человека. Подробную конструкцию вы сможете увидеть на чертеже.

Подкатный гидравлический домкрат

Обслуживание и ремонт домкрата

Наиболее частой неисправностью является течь рабочей жидкости через уплотнения и сальники.

Необходимо точно определить место течи и отремонтировать. Нужно использовать только специальные маслостойкие сальники и прокладки. Выход из строя клапанов может быть связан с засорением или поломкой пружин.

Необходимо разобрать прочистить и заменить неисправные детали.

А вот хранить их нужно только в исходном состоянии, чтобы шток был полностью скрыт в корпусе, это убережет его от коррозии. Кроме того, бутылочный тип необходимо хранить вертикально, чтобы рабочая жидкость не вытекла. Один раз в несколько лет нужно провести замену рабочей жидкости. Это простая процедура. На корпусе есть заправочное отверстие, закрытое винтовой пробкой.

Через это отверстие производится слив и заправка новым маслом. После этого необходимо, без нагрузки, несколько раз полностью поднять и опустить шток. Таким образом выйдет воздух, который мог попасть в систему.

Это надежное устройство, позволяющее поднимать груз в несколько десятков тонн.

Устроен он не сложно. С точки зрения грузоподъемности, гидравлика значительно опережает конструкции других типов. Но, к сожалению, есть и недостатки:

Большой вес, действительно большой, в несколько раз тяжелее механических конкурентов.
Особые условия хранения, для сохранности рабочей жидкости и риска коррозии рабочих элементов. Особенно это касается домкрата бутылочного типа.
невозможность использования при низких температурах.
Гидравлическая жидкость густеет при температурах ниже -25 градусов, теряется эластичность уплотнений, повышается риск выхода из строя.

Проведя анализ достоинств и недостатков различных конструкций можно прийти к следующему выводу.

Для использования с легковым автомобилем, весом до двух тонн для необходимого дорожного ремонта (замена колеса) достаточно компактного механического домкрата. А вот для подъема большой и тяжелой машины лучше рассмотреть возможность использования гидравлики.

Картинка 4 из презентации «Инструменты в гараже»

Размеры: 720 х 540 пикселей, формат: jpg.

Подкатной домкрат своими руками

Чтобы бесплатно скачать картинку для урока, щёлкните по изображению правой кнопкой мышки и нажмите «Сохранить изображение как…». Для показа картинок на уроке Вы также можете бесплатно скачать презентацию «Инструменты в гараже.pps» целиком со всеми картинками в zip-архиве. Размер архива — 640 КБ.

Скачать презентацию

Предметы

«Вещи для дома» — Часы, Предметы домашнего обихода, Лампа, Ковёр, Ключи, Фотоаппарат, Шторы, Картина, Компьютер, Очки, Зонт, Телефон, Батарея, Ваза, Телевизор, Газета,

«Верхняя одежда» — Пиджак, Платье, Плащ, Одежда, Кофта, Перчатки, Галстук, Реглан, Шарф, Свитер, Пальто, Куртка, Кенгурушка, Маскарадный костюм, Шубы, Блузка, Ремень, Бабочка, Костюм, Гольф, Жилетка, Юбка,

«Детские игрушки» — Мобиль, Пирамида, Сортёр, Мягкие игрушки, Игрушечная мебель, Шарик, Рамка-вкладыш, Железная дорога, Краски, Мяч, Ходунок, Утюг, Кукольная посудка, Игрушки, Погремушка, Кукла, Кубик рубика, Волчок, Кукольный дом, Машина, Блоки, Кукольная коляска, Кубики,

«Драгоценные камни» — Кристаллы берилла, Драгоценные камни, Хромит, Янтарь, содержащий насекомое, Огранённый апатит, Розовый кварц, Огранённый сапфир, Кристалл рубина, Мрамор, Горный хрусталь, Кристалл изумруда, Огранённый гранат, Огранённый алмаз, Цеолиты, Обработанный малахит, Кристаллы топаза, Агат, Огранённый изумруд,

«Головные уборы» — Дамская шляпка, Соломенная женская шляпа, Шляпа, Фуражка, Панама, Бандана, Бейсболка, Колпак, Шлем, Детская зимняя шапка, Каска, Шапка, Матросская шапка, Головные уборы, Цилиндр, Кепка,

«Женская и мужская одежда» — Пальто, Пиджак, Джинсовые штаны, Халат, Плащ, Пижама, Костюм, Жилет, Свитер, Шорты, Пиджак, Рубашка, Банный халат, Платье, Джинсовая куртка, Мужская одежда, Сарафан, Пальто, Брюки, Блузка, Одежда, Дубленка, Юбка, Женская одежда,

Всего в теме «Предметы» 59 презентаций

Хорошие праздничные открытки и на каждый день

Техника: Quilling 1.

Если вы хотите красивого и «настоящего» цветка, вам нужно сделать те же цветы.

Конечно, лучше использовать линейку с кругами. Если вы дополнительно сделаете декоративную оплетку, ее нужно вытереть до тех пор, пока каждое ребро.

Возьмите ленту из бумаги, линейку и инструмент для прокатки и прокатки рулонов.

Роллинам получают форму цветочного лепестка.

четвёртая

Если вам нужна декоративная вышивка.

Посреди цветов.

Соберите цветок. В красивых цветках все цветочные лепестки одинаковы. Я использую этот шаблон для правильного редактирования цветочных лепестков.

Конечно, есть специальные правители, которые продают в магазине и, безусловно, очень удобны и т. Д.

Но лягушка задушила меня, и я хотел сохранить цветок вместе. Поэтому я сам рисовал диаграмму. Но цветы приходят с различными цветочными лепестками, а затем приходят ко мне слишком ленивые, но не для того, чтобы рисовать одинаково для всех вариантов вручную.

Поэтому я сделал предложения на своем компьютере.

Я работаю с этими схемами и секретами.

Цифры указывают количество лепестков в цветке. Следует отметить, что схема 12 очень полезна, так как она содержит шаблон для цветов 3, 4, 6 и 12 петухов!!!

четырнадцатый

пятнадцатый

шестнадцатый

семнадцатый

восемнадцатый

Поэтому распечатайте шаблон и заберите цветок на шаблоне.
Если ядро находится над лепестками, то мы только опираемся на цветочные лепестки. Растяните клей только на концах лепестков, и желательно оставить цветок на шаблоне до полного высыхания клея!

девятнадцатый

двадцатый

И тогда мы склеиваем ядро.

двадцать первый

двадцать второй

Для объемного цветка вам также нужно сделать сепал.

двадцать третий

А затем прикрепите его к стеблю (я делаю это с помощью клея).

двадцать четвёртая

И вставьте цветок.

двадцать пятый

Если ядро лежит на уровне лепестков, поместите его посередине, а затем раздавите цветы. И если цветочные лепестки не прилипают друг к другу, они поднимают цветок клея на каждый лист до центра.

Разъем Jack jack

двадцать шестой

Получился довольно долговечный цветок и может использоваться как для объемной, так и для сундуков.

двадцать седьмой

Также с помощью шаблона он подходит для цветущих цветов с несколькими уровнями:
Заполните 6 лепестков сердечником, сделайте два пустых веревки и соедините их друг с другом, используя шаблоны для 12 лепестков и, кроме того, вы можете поместить цветы из иглы.

двадцать восьмой

двадцать девятая

Я поставил пеной под шаблон.

тридцатые

тридцать первый

В ручной вазе с цветами (http://stranamasterov.ru/node/18967) я сделал все цветы, используя шаблон для 10 и 6 лепестков:

тридцать второй

Если цветок хорошо прикреплен к бумаге, в этом случае шаблон должен быть помещен под лист и подсвечен лампой под этими листами. Вы также можете использовать стекло и окно (повреждение должно быть только вертикальным).

Вы можете использовать эти шаблоны не только для создания цветов, но и для связывания мандалы, венков, снежинок и т. Д.

Надеюсь, это все полезно! Если кому-то нужны шаблоны, написанные с более высоким разрешением, напишите мне и отправьте их с удовольствием (качество предложений было уменьшено по правилам сайта).

Я хочу всех творческих успехов!!!

Мастер-класс: как сделать красивый цветок. рюш

Калесниковская винтовка АК-12 — особенности, фотография
Описание дома каркасного дома / каркасного дома Биохимические препараты: процедуры «до» и «после»
Устройства и устройства для лечения глаз и улучшения зрения Летние вязания.

Верх с ромашкой. схема Ковер Великолепное полное описание. Давайте сделаем это вручную
Домашний коньяк с моря — как это сделать с луны
Тело, скрытое за сабвуфером ваших рук »звук автомобиля
Брелок своими руками: как сделать его стильным
Красивые поздравительные открытки для женщины с днем рождения

Гидравлический домкрат — это стационарное, переносное, передвижное механическое устройство для поднятия какого – либо объекта, располагается под ним, что позволяет обходиться без вспомогательных сооружений, талей. Механизм работает на минеральном масле, которое перемещая дифференциальный поршень насоса, поднимает груз. Является средством механизации работ в различных отраслях народного хозяйства.

Гидравлический домкрат отличается возможностью подъема большой массы груза (от двух до двухсот тонн), небольшим усилием работающего с ним, высоким коэффициентом полезного действия, плавностью подъема, крепостью конструкции.

Недостатком мощных механизмов является большая масса, начальным расстоянием от уровня стоянки поднимаемого груза, медленное однократное перемещение поршня, высокая стоимость.

Виды домкратов

Выпускаются в различных модификациях: бутылочные, подкатные, ромбовые, двухуровневые, низкоподхватные зацепные. Различаются по конструкциям, по виду привода.

Домкрат бутылочный используется в различных областях хозяйства, отличается простотой устройства, удобной эксплуатацией. Используется для подъема-опускания специальной техники, легкового, грузового автотранспорта. При строительстве возможно при его помощи поднять здание. Основное условие – вес поднимаемого груза должен соответствовать указанной в инструкции грузоподъемности механизма.

Домкрат подкатный работает по принципу бутылочного.

Опорная площадь размещена на рычаге, который поднимается рабочим поршнем. Высота подхвата позволяет приподнимать автомобиль любой марки весом до трех тонн.

Имеет разновидности: ножничный, с двухпоршневым вытеснителем цилиндрической формы, удлиненный.

Устройство домкрата

Основными деталями механизма, способного поднять-опустить груз, являются: рычаг – перекладина, вращающаяся вокруг оси, плунжер – полый цилиндрический стержень.

Клапаны – запорно-регулирующая арматура для пропускания, перекрытия, регулирования потока гидравлического масла.

Хранилище масла, возвратно-поступательный механизм движения внутри цилиндра.

При работе насоса гидравлическая жидкость заполняет основание цилиндра, поднимает деталь цилиндрической формы вверх. В результате груз поднимается. Устройство, предназначенное для поддержания давления на необходимом уровне, состоит из всасывающего, нагнетательного клапанов.

Всасывающий не дает возвращаться маслу из цилиндра в резервуар, нагнетательный — покинуть его. Откручивая винт, снижается давление, груз встает на заданное место.

Гидравлическое масло обладает свойством несжатия, что влияет на равномерность поднятия, снижения, закрепления объекта на нужной высоте.

Одновременно, подъемные механизмы имеют малую скорость работы, сложности при хранении, перемещении.

Вертикальные, для предотвращения вытекания масла, перевозятся стоя. Требуют регулярного наблюдения за уровнем масла, состоянием сальников, клапанов (отсутствие протечки гидравлического масла).

Гидравлический домкрат в быту используют при всевозможных работах, когда необходимо приподнимать груз.

Наиболее частое применение при профилактике, ремонте автомобильной техники.

Пункты технического обслуживания в большинстве случаев снабжены подкатными домкратами. Часто используются при строительно-монтажных работах, прокладке газовых, нефтяных трубопроводов, незаменимый помощник при проведении спасательных работ. Универсальный механизм, может использоваться в любых жизненных ситуациях, когда необходимо поднятие груза.

Чертеж домкрат винтовой своими руками

Имея под рукой чертеж — домкрат винтовой, своими руками делаем его из швеллеров стальных гнутых равнополочных ГОСТ8278-83.

На рисунке выделены синими прямоугольниками типы размеров используемого сортамента

Домкрат винтовой состоит из следующих деталей:
Основание
Нижнее плечо
Верхнее плечо
Упор
Винтовой механизм

ОСНОВАНИЕ

Изготовим из сортамента площадью сечения 2,63 (см²).

Сверлим четыре сквозных отверстия диаметром, равным диаметру штифта. При сверлении, строго выдерживайте межосевое расстояние между ними. При необходимости, основание можно прикрепить на более широкую съемную площадку.

НИЖНЕЕ ПЛЕЧО

Изготовим из сортамента площадью сечения 1,99 (см²) по аналогии с основанием.

ВЕРХНЕЕ ПЛЕЧО

Изготовим из сортамента площадью сечения 2,28 (см²) по аналогии с нижним плечом.

УПОР

Изготовим из сортамента площадью сечения 1,99 (см²) по аналогии с верхним плечом.

Сверху, крепим резиновую прокладку.

ВИНТОВОЙ МЕХАНИЗМ

Вал – винт.

Надежный самодельный домкрат

Изготовим из металлического прутка диаметром двенадцать миллиметров. С одной стороны резьбу М12, с другой фиксатор, который крепится к валу при помощи шплинта через сквозное отверстие на валу.

Ось – упор. Относительно которых происходит вращение нижних и верхних плеч.

Осями с обеих сторон, являются штифты с цилиндрическими плоскими головками, которые крепятся с осью при помощи шплинтов.

В одном упоре просверлено сквозное отверстие диаметром десять миллиметров, в другом – нарезана внутренняя резьба М12.

3. Фиксатор. Фиксирует вал со стороны его вращения и обеспечивает возможность передачи крутящего момента к валу.

Рабочие характеристики домкрата винтового, сделанного своими руками:

Hmin = 65 (мм)
Hmax = 312 (мм)
Pmax = 2000 (кг)

Подушка домкрат для машины

Домкрат собой представляет специализированный прибор, который предназначен для поднятия разных грузов. Это устройство очень широко распространено в среде автомобилистов, которые им пользуются для ремонта своего авто и замены колес. Домкрат от остальных видов подъемных приспособлений отличается тем, что он ставится под самим грузом, что позволяет избежать использования канатов и цепей.

Типы автомобильных домкратов

Есть четыре разновидности подъемников для автомобилей.

Винтовая. Этим инструментом оборудованы многие автомобили легкого типа. Груз, масса которого может достигать пятнадцати тонн, приподнимается с помощью вращающейся конструкции. Один или сразу пара мощных винтов-подъемников выдвигается в определенном направлении. Это решение является крайне прочным, надежным и недорогим. Кроме того, винтовые домкраты отличаются довольно внушительными размерами.
Реечная. Такие приспособления зачастую применяют для ремонтных мероприятий, а также при строительстве, демонтаже и монтаже. Они бывают рычажными и зубчатыми. Оба подвида функционируют посредством перемещения груза с помощью стопорного устройства. Домкраты реечного типа могут поднять до двух десятков тонн массы. Они очень удобны в эксплуатации и ремонте.
Гидравлическая. Характерной особенностью этой разновидности домкратов считается жидкость, которая находится внутри. Она формирует сильное давление, благодаря которому происходит подъем груза. Исполнитель при этом не затрачивает никаких усилий. Гидравлическое оборудование отличается плавным ходом, компактностью и высокими показателями КПД.
Пневматическая. К этой разновидности как раз и относятся надувные домкраты, являющиеся упрощенным вариантом — шланг и подушка из высокопрочной резины для закачивания воздуха. Обыкновенные пневматические устройства работают на сжатом воздухе или газе, которые заставляют прибор раскрываться и приподнимать над поверхностью тот или иной груз. Пневматические домкраты характеризуются универсальностью и простотой применения.

Можно прийти к выводу, что надувные подъемники относятся к оборудованию пневматического типа. Они ставятся под автомобильное днище и поднимают транспортное средство благодаря увеличению размера подушки из резины.

Принцип работы, устройство и комплектация домкрата-подушки

Этот автоподъемник работает благодаря увеличению внутреннего объема специальной резиновой подушки. Она заполняется воздухом или газом с помощью выхлопной трубы авто или компрессора.

сама резиновая подушка;
шланг, необходимый для подключения источника воздуха или газа к устройству;
пара ковриков, защищающих подушку от смещения или разрыва;
переходник, предназначенный для подсоединения к компрессору;
чехол для транспортировки и хранения оборудования.

Домкрат воздушный может применяться для подъема автомобильного транспорта в самых разных случаях:

при замене автоколес;
для установки на колеса цепи, которая предотвращает скольжение по ледяной и снежной поверхности;
для вытаскивания автомобиля из колеи;
при пересечении песчаной местности;
чтобы вытащить транспортное средство из снега или льда при буксовании.

Домкрат надувного типа также нередко применяют в строительстве, при стыковке труб, спасательных и монтажных мероприятиях. Его конструкция дает возможность поднимать разные грузы. Подушка очень универсальна — она используется и на неровных, и на песчаных, и на заболоченных поверхностях.

Надувной тип подъемника, в сравнении с другими разновидностями, можно применять на неровных и мягких покрытиях. Он может поднять машину массой до трех тонн.

Особенности эксплуатации

До полного расправления подушка похожа на плоский мешок из резины. Для применения приспособления необходимо сделать следующее.

Поместить домкрат под машину и ровно ее расправить.
Снизу и сверху приспособления положить специальные коврики, которые идут в комплекте с устройством.
Перекрыть соединение клапана со шлангом — это необходимо для той цели, чтобы воздушные массы обратно не выходили из подушки.
Подключить шланг к устройству подачи воздуха или газа — выхлопная труба или компрессор.
Надуть подушку можно с применением выхлопной трубы или специального генератора.
Контролировать объем домкрата. Если заметите неравномерную накачку, то следует сразу же остановить подачу газа или воздуха.
После полной накачки подушки, шланг автоматически снимется с выхлопной трубы, а клапан будет удерживать воздух внутри конструкции.

Эти домкраты пользуются особой популярностью среди владельцев автомобилей-внедорожников, которые регулярно передвигаются по пересеченной местности. Этот подъемник полезен во многих ситуациях.

При установке подушки необходимо внимательно следить за тем, чтобы рядом с конструкцией не было острых или нагревающихся предметов, в противном случае она может проколоться или расплавиться. Коврики обеспечивают защиту лишь снизу и сверху — при закачке воздуха в подушку ее стенки, как правило, расширяются и нередко касаются автомобиля.

Нежелательно также пользоваться надувным домкратом при минусовых температурах, потому что емкость в этом случае может утратить свою герметичность.

Разновидности надувных подъемников

Все домкраты на основе резиновой подушки имеют схожее устройство: это конструкция из резины, расширяющаяся благодаря поступлению газа или сжатого воздуха внутрь. Принято различать лишь методики увеличения объема подушки:

с применением специального компрессора. Воздух подается внутрь подушки внешним прибором — механическим или автоматизированным насосом. Достоинством этого варианта является отсутствие какого-либо неприятного аромата, потому что не нужно применять выхлопную трубу машины. Также домкрат не будет зависеть от работоспособности автомобиля. Минус — устройство будет показывать минимальную эффективность при слабой мощности компрессора;
с помощью автомобильной выхлопной системы. Газ в подушку закачивается с помощью обыкновенной выхлопной трубы. Преимущество этого способа — быстрота закачки и отсутствие потребности в использовании дополнительного оборудования. К минусам стоит отнести токсичный газ, а также зависимость от исправности транспортного средства.

Также домкраты классифицируются по способности поднимать определенную массу.

Преимущества подъемников надувного типа

У этого оборудования есть масса достоинств по сравнению с обыкновенными, гидравлическими, реечными и винтовыми домкратами. К ним можно отнести следующие:

не нужно прикладывать физические усилия для того, чтобы поднять груз;
сложенную подушку можно поместить под любой элемент машины, даже при минимальном расстоянии от днища до земли;
устройством можно пользоваться абсолютно во всех условиях местности;
домкрат надувного типа весит не больше пары килограммов и является очень компактным в сдутом состоянии.

Особенности выбора

Выбирать надувной автоподъемник необходимо, руководствуясь следующими критериями.

Показатели грузоподъемности — главный фактор, зависящий от диаметра основы приспособления. При выборе нежелательно превышать нормативные значения для изделия, иначе изготовитель не может дать никакой гарантии его работоспособности.
Высота в неактивном состоянии. Любые надувные подъемники можно поместить даже под спорткар.
Предельная высота поднятия груза. Эти подъемники могут поднимать предметы на высоту от трехсот до пятисот миллиметров над поверхностью земли. Но существуют изделия, способные поднимать машину на высоту до 700 миллиметров.
Комплектация и цена. Тут все находится в прямой зависимости от производителя.

Каждая разновидность домкратов обладает своими особенностями и может использоваться для различных целей, потому сравнивать разные модели просто нецелесообразно.
