GSM глушилка, глушилка телефонов своими руками | Лучшие самоделки

Это устройство можно сделать разве что в качестве игрушки для домашнего использования, так как она мешает абонентам сотовой связи и запрещена в использовании. Но если нужно заглушить GSM, 3G, 2G сигналы сотовых телефонов в конкретном помещении, например это может понадобится учителю или преподавателю на контрольной или на секретном совещании то можно собрать очень простую GSM глушилку всего на одном транзисторе своими руками, радиус действия такой глушилки телефонов – до 2-х метров.

Необходимые детали:

  • Транзистор BF494;
  • Резистор 33 кОм;
  • Резистор 100 Ом;
  • Конденсатор 1 нФ;
  • Конденсатор 10 нФ;
  • Конденсатор 100 нФ;
  • Конденсатор 15 пФ;
  • Конденсатор 4,7 пФ;
  • Конденсатор 2,2 пФ;
  • Микропереключатель;
  • Намоточный провод в лаковой изоляции 0,4-0,5 мм;
  • Макетная плата.

Как сделать GSM глушилку, инструкция:

Глушилку сотовой связи мы будем собирать на макетной плате по такой схеме:

GSM глушилка, глушилка телефонов своими руками

GSM глушилка, глушилка телефонов своими руками

GSM глушилка, глушилка телефонов своими руками

Катушка колебательного контура внутренним диаметром 5 мм состоит из 20 витков провода 0,4-05 мм.

GSM глушилка, глушилка телефонов своими руками

GSM глушилка, глушилка телефонов своими руками

GSM глушилка, глушилка телефонов своими руками

GSM глушилка, глушилка телефонов своими руками

После того как собрали устройство пора его протестировать подключаем его к аккумулятору 3,7В, выключатель при этом выключен. Как видим на телефоне отображается присутствие сотовой связи 3G.

GSM глушилка, глушилка телефонов своими руками

Теперь включаем микропереключателем глушилку сотовой связи и как видим телефон уже не может поймать связь с вышкой (это устройство настроено на одну из частот сотовой связи и на другие частоты может не действовать, так что проверяйте, для других частот надо делать ещё такие устройства и изменять параметры колебательного контура).

GSM глушилка, глушилка телефонов своими руками

Снова выключаем устройство и связь на телефоне снова возобновляется.

Вот мы и сделали очень простую GSM глушилку своими руками, смотрите также другие интересные самоделки на нашем сайте, у нас их много.

Глушилка сигнала сотового телефона своими руками – Sam-Sdelay.RU – Сделай сам!

С развитием и распространением мобильных телефонов появились и средства считывания информации через GSM каналы. В настоящее время злоумышленникам доступны различные шпионские гаджеты. Они позволяют подключаться к любому телефонному аппарату и считывать с него информацию. Так же распространены случаи дистанционной активации микрофона в телефоне и прослушивание происходящего вокруг. Ели вы обеспокоены за конфиденциальность ваших разговоров, можно собрать глушитель сигнала сотового телефона.


Понадобится
Для изготовления прибора нам понадобятся:

  • Микросхема «интегральный таймер» NE555.
  • Биполярный высокочастотный транзистор BF495.
  • Керамический конденсатор 2 пФ; 7 пФ; 3 пФ; 47 пФ; 30 пФ.
  • Электролитический конденсатор 1мкФ, 63В.
  • Резистор: 10 кОм; 6,8 кОм; 82 кОм; Ом; 6 кОм.
  • Медный провод сечением 0,5 мм.
  • Ползунковый мини-переключатель, тип SPDT.
  • 3-х миллиметровый светодиод (зеленый).
  • Штекерный разъем на два контакта.
  • Разъем батареи типа «крона» 9 Вольт.
  • Аккумулятор 9 Вольт.

Схема глушилки

Тут нет ничего сложного. На транзисторе собран высокочастотный генератор, работающий на частоте 50-120 Мгц. А на таймере собран генератор прямоугольных импульсов низкой частоты для модуляции выходного радиосигнала.

Сам сотовый телефон работает на частоте 2,4 Ггц. Так как же глушилка подавляет сигнал на такой высокой частоте? Дело в том, что у выходного генератора отсутствует полосовой фильтр на выходе и все побочные гармоники прослушиваются на всех частотах выше.
Тут есть ещё одна хитрость: на самом деле, если быть точным, глушилка не глушит сигнал полностью, она лишь создает помехи мобильнику, в результате тот не может зарегистрироваться в сети.
Печатная плата
Для начала закажем или изготовим самостоятельно печатную плату для нашего изделия. Изготовить печатную плату своими руками можно с помощью лазерно-утюжной технологии.


Изготовление контурных катушек
Из медной проволоки толщиной 0,5 мм, сделаем три катушки:

  • Первая – 4 витка;
  • вторая – 3 витка;
  • третья – 15 витков.




Диаметр каждой катушки 5 мм.
Для удобства изготовления можно наматывать провод на жало отвертки. У первых двух концы обмоток зачищаем. Третья катушка будет выполнять роль антенны, поэтому нам понадобится только один вывод, второй отрезаем.


Приступаем к изготовлению прибора
Устанавливаем и припаиваем радиодетали согласно схеме.


К контактам штекерного разъема припаиваем провода от разъема батареи. Обязательно соблюдаем полярность.

Подключаем батарею, включаем тумблер. Горящий светодиод сигнализирует о работе глушителя. Проверяем работоспособность изделия.

После включения «сеть пропала».

Настройка
При исправных деталях устройство начинает работать сразу. Единственное, требуется установка частоты переменным конденсатором на максимальное расстояние воздействия.
Важно! Возможные последствия и отказ от ответственности
Хоть мощность глушителя ниже 10 мВт, и радиус действия менее 10 метром, его изготовление и использование может навредить окружающим, или что ещё хуже – спецслужбам, поэтому задумайтесь о возможных последствиях.
Также изготовление подобных устройств может быть запрещено в вашей стране, учтите это в первую очередь.
Статья написана исключительно для ознакомления и не принуждает Вас ни к какому действию.
Смотрите видео

Источник

Глушилка мобильных телефонов своими руками

Источник: www.qrz.ru
———

Генератор подавления сотового телефона в радиусе 15 метров!

Чтобы предупредить комментарии типа: уже было, давно в курсе и т.д. говорю сразу, что действительно не так давно глубокоуважаемый Ne(on) выкладывал статью про карманную глушилку, но моя статья радикально отличаеться от его, т.к. содержит полную информацию об изготовлении данного агрегата, а не описание рыночной версии+пары схемокsmile

Итак, приступим…

ПРЕДУПРЕЖДЕНИЕ: Использование такого устройство нелегально. Эта статья служит исключительно для ознакомления, речь идет о том, что технически возможно простыми средствами.

Описывается устройство, при помощи которого можно препятствовать беседам мобильного телефона в малом радиусе. Что-то в этом роде думаемо, например, для конференц-залов, чтобы иметь спокойствие при докладе … или на личных праздниках…, или в кино . Сегодня имеются все больше больше ситуаций, при которых звонящий мобильный телефон доставляет неприятности.

Старый Siemens S4 хорошо подошел для экспериментов:
— используется интегральный передатчик малой мощности (QCPM-9401)

— достаточно доступные комплектующие (Ebay)
— имеет аккумуляторную батарею с высоким уровнем напряжения 7, 2 В
— обладает большим свободным пространством размером 66x39mm для печатной платы

smile

Принципиальная схема для печати

Технические данные:

— Излучаемая мощность: ? (действительно незначительно, также хорош таким образом)
— Дальность действия: максимально. 15 м, и соответственно большой конференц-зал…
— Емкости аккумулятора хватает на: 6 ч.

Описание схемы:

Ядро — это генератор управляемый напряжением (ГУН) на микросхеме MAX2622. Этот компонент формирует несущую на частоте примерно 850-1100 Мгц, в зависимости от заложенного управляющего напряжения. Переменный резистор R3 предварительно устанавливается на начальное напряжение 2, 2 В, так что частота лежит, например, в середине Downlink-полосы стандарта GSM (~ 930 Мгц). (В случае использования микросхемыMAX2623 начальное напряжение должно составлять1, 7V)

AT90S2323 — это 8-разрядный микроконтролеров Atmel , который запрограммирован как случайный генератор чисел на выходе PWM. На выводе PB0 появляется прямоугольный сигнал со случайным шумом — достаточно сильный уровень помех, с которым модулируется опорное напряжение ГУН через сопротивление R4. Опорное напряжение перекрывается шумом, ГУН производит таким образом широкополосную помеху во всей полосе частот GSM .

Исходные коды на ассемболере и соответственный Hex-файл для прошивки AVR расположен ниже

На микроконтроллере AVR также формируется низкочастотный меандр на выводе PB2, который управляет выходным каскадом передатчика на частоте порядка 100Гц. В непрерывной эксплуатации выходной каскад передатчика быстро перегреется; использование же импульсного режима позволит сохранить температуру корпуса невысокой. Схема может быть использована и для непрерывной эксплуатации, при этом выходной каскад будет относительно теплым(компромиссное решение). Регулировкой R2 можно управлять излучаемой мощностью. При уменьшении сопротивления на 100k излучаемая мощность увеличивается достаточно сильно, что может привести к перегрву передатчика и выходу из строя.

ГУН на MAX2622 формирует достаточно слабый уровень синала (-3dBm), поэтому микросхема IC3 (ERA-3) предусмотрена как предварительный усилитель к передатчику.

smile smile

Серый провод — это внутренняя антенна, взятая из другого мобильного телефона

smile

В верхней части корпуса вклеен маленький выдвижной выключатель, старый дисплей и резиновая клавиатура также приклеены к корпусу.

С Li-Ion аккумуляторами были проведено несколько опытов, они достаточно невосприимчивы к нагрузкам если с ними хорошо обращаться:

— Нугрузка с постоянным напряжением от максимального 4, 2 В на ячейку
— Не допускать глубокого разряда ниже 3, 4 В на ячейку, что является нижней границей.

smile smile

Зеленая подсветка дисплея включается одновременно с передатчиком smile

;******************************************************
.include «2323def.inc»
rjmp RESET ;Reset Handle
;******************************************************

RESET:
.def temp =r16
.def rndtemp =r23
.def counter =r18
.def step= r19
.def RndSeed1=r20
.def RndSeed2=r21
.def RndTemp=r22
ldi temp, low(RAMEND)
out SPL, temp ;init Stack Pointer

ldi temp, 1
out DDRB, temp ; PORTB Definition: 0=Out, 1=In, 2=In
ldi r19, 0
out PORTB, r19 ; alle LEDs erstmal aus

ldi step, 15 ; Schrittweite

ldi RndSeed2, 234 ; random init
ldi RndSeed1, 71
ldi rndTemp, 147 ;
Start:
mov rndTemp, RndSeed1
sbrc RndSeed2, 6
com RndTemp ;bit 0 eor bit 14

lsr RndTemp
rol rndSeed1
rol rndSeed2

;—-
cpi rndtemp, 34
breq txon
cpi rndtemp, 68
breq txoff

;—-
PWM: ldi counter, 0
cpi rndtemp, 1 ; vergleicht,
brsh HIGH ; ob pulse groesser 0 (mindestens 1) ist, dann HIGH

LOW: cbi PORTB, 0 ; PB0 aus
LOW2: add counter, step
cpi counter, 255 ; vergleicht,
brlo LOW2 ; ob counter rjmp START ; Neustart

HIGH: sbi PORTB, 0 ; PB0 ein
HIGh3: add counter, step
cp counter, rndtemp ; vergleicht,
brlo HIGh3 ; ob counter cpi counter, 255 ; vergleicht,
breq START ; ob counter = 255 ist, dann Neustart
rjmp LOW
TXON: ;
sbi PORTB, 1
sbi PORTB, 2
rjmp pwm

TXOFF: cbi PORTB, 1
cbi PORTB, 2
rjmp pwm
:020000020000FC
:1000000000C00FED0DBF01E007BB30E038BB3FE0A3
:100010005AEE47E463E9642F56FD60956695441FE8
:10002000551F623289F0643491F020E0613028F489
:10003000C098230F2F3FE8F3EECFC09A230F261767
:10004000E8F32F3F41F3F4CFC19AC29AEECFC198A3
:04005000C298EBCF98
:00000001FF

Ну вот пожалуй и всёsmile
К сожалению у меня ещё не было возможности собрать это устройство, но данные взяты с проверенного источника и я уверен, что всё будет работать на ура!
Комментируем, обсуждаем, дополняем!
Если кто-то решиться собрать агрегат раньше меня-отписываемся о его работе.
Повторюсь ещё раз:
Использование такого устройство нелегально!!!

Как самостоятельно сделать глушилки для сотовых телефонов и других радиопередающих устройств своими руками в домашних условиях. Методики и схемы изготовления самодельных глушилок телефонов и подавителей радиосигналов

Технология 4G является усовершенствованным, перспективным поколением мобильной связи, к характерным чертам которого можно отнести следующее: высокая скорость передачи данных, а также повышенное качество голосовой связи. Стоит также заметить, что 4G формат функционирует на неизвестных прежде частотах. Фактически из-за этого устройства, контролирующие диапазон 3G сигналов, шаг за шагом выдвигают вперед своих более «усовершенствованных» напарников. На этом основании, наш интернет-магазин предлагает Вашему вниманию одну из самых популярных новинок в области информационной безопасности – .

В данное время технология 4G находится на пике своего развития, вследствие этого, приобретая глушилку радиосигнала и всевозможные подавители радиосигналов нового поколения, Вы с необузданной силой приближаетесь к будущему без вмешательства в личную жизнь. Помните, стандартные глушилки сотовой связи не принесут Вам абсолютно никакой пользы в борьбе с 4G связью и другими новейшими стандартами связи. Не стоит напоминать, что при появлении какого-то передового устройства, протокола или формата связи – непременно найдутся правонарушители, которые обязательно воспользуются всеми преимуществами устройства для преследования своих порой грязных целей, которые несут непоправимый ущерб другим невинным людям.

подробнее

Как это ни странно, но и 4G технология здесь не является исключением. Уже сейчас представляется возможность для покупки этих мощных, усовершенствованных технических устройств, способных похитить информацию, представляющую для Вас большую ценность и следить за Вашим местоположением. Без паники — подавители радиосигналов именно то, что Вам нужно! Кто как не они обезопасят Вашу жизнь от назойливых следопытов, которые пытаются навредить Вам.

Но ни в коем случае не стоит снимать со счетов классические стандарты радиосвязи, поскольку они практически всегда рядом. Кроме того, частоты прежнего поколения все еще широко применяются для работы всевозможных типов устройств. Данный раздел предлагает последние новинки в области наведения высокочастотных помех. Возможно, сперва Вы не придадите этому никакого значения, но задумайтесь на мгновение: прослушивающие устройства, рации, 2-диапазонные радиостанции и даже LoJack устройства — все это функционирует на высоких частотах. Подумайте только, какой удивительный арсенал предлагает в данной ситуации Вам только один подавитель УКВ и ДМВ частот !

Все модели глушилок видеокамер и раций , представленных в нашем интернет-магазине обладают великолепными техническими характеристиками. К примеру, все переносные глушилки радиосигналов являются в достаточной степени мобильными и весят не так уж много, что позволяет брать их с собой куда угодно. Помимо этого, они функционируют в большом диапазоне влажности и температур. Одним из их преимуществ является так же то, что они подходят для работы в автомобиле. Все что необходимо сделать — просто подсоединить подавитель через переходник к электросети автомобиля. Стоит также упомянуть, что блокиратор УКВ/ДМВ сигналов, другими словами глушитель радиосигналов на этих частотах, может прекратить работу следящих LoJack устройств, потому как диапазон частот, на которых они действуют, составляет 140 — 180MHz ДМВ частот.

Как Вы уже успели заметить, это раздел представляет Вашему вниманию подавители (они же блокираторы и глушилки), действующие одновременно с двумя различными поколениями связи. Мнение, что один из них функционирует лучше, в то время как другой – хуже, является ошибочным. Вероятно, сочетание новейшего поколения 4G служит дополнением уже имеющимся радиоприборам, которые применяют УКВ и ДМВ частоты.

Здравствуйте. Конечно у многих радиолюбителей возникали проблемы с помехами и ненужными радиосигналами, которые навязчиво мешали выполнять работу со звуковой аппаратурой.

Так вот, мы вам предоставим вариант как от этого избавиться.

Как сделать глушитель радиосигналов:

1. Нам нужен транзистор КТ368 (на рисунке он предоставлен в двух вариантах)

или можно любой ВЧ.

2. Конденсаторы нам потребуются следующих типов: 1n, 0.1mk, 10pf, 25pf

3. Резисторы здесь подойдут 22 Ом и 12 Ком

4. Проволока медная, диаметр должен быть 0.5 мм

5. Питающее устройство 9В

А вот собственно и сама схема:

6. Катушка должна быть сделана из 6 витков, с отводом от середины. Оправка нам нужна 5 см, как говорилось ранее провод должен быть 0.5 мм

7. Антенна телескопическая, желательно 25 см длинной.

Настраивается с помощью подстроечного конденсатора, ёмкость которого — 1n

Лучше использовать блок питания, потому что во-первых, так будет более надёжно и стабильно работать ваш глушитель, а во-вторых, с помощью блока питания значительно повышается радиус действия вашего глушителя. При использовании батарейки радиус действия составляет около 40 метров, а при использовании блока питания — около 70 метров. Как видите разница значительная. Это конечно уже решать вам.

На этом всё. Желаем удачи.

Представляю вашему суду конструкцию глушителя частоты. Достаточно простая и 100% рабочая схема предназначена для подавления теле и радио сигналов. Устройство сможет глушить практически любой телеканал (кроме спутника конечно) на дистанции до 15 метров от телевизора. Само устройство из себя представляет поставщика помех, передатчик которого выполнен всего на одном транзисторе.

Можно использовать буквально любые ВЧ или СВЧ транзисторы. Отлично подходят КТ 368 (из серии вч) или кт 325 , кт 399 (из серии свч). При использовании свч транзисторов дальнобойность возрастает до 50 метров. Контур содержит 5 – 6 витков провода с диаметром 0,5 – 0,7 мм, намотан на оправе с диаметром 4 мм. Сама схема достаточно проста и была взята из схемы радиожучка. Был з

Глушилка сигнала сотового телефона своими руками — Полезные советы по ремонту и строительству

С развитием и распространением мобильных телефонов появились и средства считывания информации через GSM каналы. В настоящее время злоумышленникам доступны различные шпионские гаджеты. Они позволяют подключаться к любому телефонному аппарату и считывать с него информацию. Так же распространены случаи дистанционной активации микрофона в телефоне и прослушивание происходящего вокруг. Ели вы обеспокоены за конфиденциальность ваших разговоров, можно собрать глушитель сигнала сотового телефона.


Понадобится


Для изготовления прибора нам понадобятся:
  • Микросхема «интегральный таймер» NE555.
  • Биполярный высокочастотный транзистор BF495.
  • Керамический конденсатор 2 пФ; 7 пФ; 3 пФ; 47 пФ; 30 пФ.
  • Электролитический конденсатор 1мкФ, 63В.
  • Резистор: 10 кОм; 6,8 кОм; 82 кОм; Ом; 6 кОм.
  • Медный провод сечением 0,5 мм.
  • Ползунковый мини-переключатель, тип SPDT.
  • 3-х миллиметровый светодиод (зеленый).
  • Штекерный разъем на два контакта.
  • Разъем батареи типа «крона» 9 Вольт.
  • Аккумулятор 9 Вольт.

Схема глушилки



Тут нет ничего сложного. На транзисторе собран высокочастотный генератор, работающий на частоте 50-120 Мгц. А на таймере собран генератор прямоугольных импульсов низкой частоты для модуляции выходного радиосигнала.
Сам сотовый телефон работает на частоте 2,4 Ггц. Так как же глушилка подавляет сигнал на такой высокой частоте? Дело в том, что у выходного генератора отсутствует полосовой фильтр на выходе и все побочные гармоники прослушиваются на всех частотах выше.
Тут есть ещё одна хитрость: на самом деле, если быть точным, глушилка не глушит сигнал полностью, она лишь создает помехи мобильнику, в результате тот не может зарегистрироваться в сети.

Печатная плата


Для начала закажем или изготовим самостоятельно печатную плату для нашего изделия. Изготовить печатную плату своими руками можно с помощью лазерно-утюжной технологии.


Изготовление контурных катушек


Из медной проволоки толщиной 0,5 мм, сделаем три катушки:

  • Первая — 4 витка;
  • вторая — 3 витка;
  • третья — 15 витков.




Диаметр каждой катушки 5 мм.
Для удобства изготовления можно наматывать провод на жало отвертки. У первых двух концы обмоток зачищаем. Третья катушка будет выполнять роль антенны, поэтому нам понадобится только один вывод, второй отрезаем.

Приступаем к изготовлению прибора


Устанавливаем и припаиваем радиодетали согласно схеме.


К контактам штекерного разъема припаиваем провода от разъема батареи. Обязательно соблюдаем полярность.

Подключаем батарею, включаем тумблер. Горящий светодиод сигнализирует о работе глушителя. Проверяем работоспособность изделия.

После включения «сеть пропала».

Настройка


При исправных деталях устройство начинает работать сразу. Единственное, требуется установка частоты переменным конденсатором на максимальное расстояние воздействия.

Важно! Возможные последствия и отказ от ответственности


Хоть мощность глушителя ниже 10 мВт, и радиус действия менее 10 метром, его изготовление и использование может навредить окружающим, или что ещё хуже — спецслужбам, поэтому задумайтесь о возможных последствиях.
Также изготовление подобных устройств может быть запрещено в вашей стране, учтите это в первую очередь.
Статья написана исключительно для ознакомления и не принуждает Вас ни к какому действию.


Смотрите видео


Let’s block ads! (Why?)

Как Сделать Собственный Подавитель Мобильной Связи

Уже давно люди, увлекающиеся радиоэлектроникой, ищут различные схемы и инструкции, чтобы собрать какой-нибудь навороченный прибор для личного пользования. Среди этих людей также нахожусь и я. Бороздя просторы интернета, я нашел статью компании Джаммер, которая называется Инструкция: Как Сделать Собственную Глушилку Сотовой Связи. Почитав её и посмотрев на схемы, я загорелся желанием сделать нечто подобное и себе.

Поскольку в их инструкции была вся необходимая мне информация, включая схемы и технические данные. Некоторые детали я додумал сам, и в итоге сделал свой подавитель мобилок. Ниже я описал весь процесс.

Этот блокиратор мобильных сигналов работает на частоте 800МГц потому, что многие мобильные телефоны работают именно на этой частоте. Поэтому я использовал генератор качающейся частоты в качестве ГУН. Работает он просто отлично, но если Вы новичок в радиоэлектронике, собрать такую деталь без хороших инструментов Вам будет довольно сложно.

Генератор синхросигналов на 45МГц, который я использовал в качестве генератора помех, возбуждает размещенный на микросхеме порт местного гетеродина приемника. Чтобы уравнять сопротивления порта гетеродина и генератора синхросигналов, сигнал местного гетеродина приемника проходит через сеть согласования сопротивлений.

Порт гетеродина, являющийся РЧ входом, подсоединяется к антенне на 800МГц, а РЧ выход сначала отправляется на специальный усилитель сигнала, который повышает выходную мощность устройства на 15-16дБм. После этого усиленный сигнал подается на выходную антенну.

Частоты получаемого и отправляемого сигнала всех мобильных телефонов, работающих на частоте 800МГц, всегда различаются между собой ровно на 45МГц. Поэтому когда Ваш блокиратор сотовой связи включен, любой громко говорящий по телефону человек будет слышать лишь свой голос в телефоне, потому что ему или ей будет возвращаться собственный сигнал.

Вам также следует помнить, что эта глушилка мобильной связи блокирует сигналы следящих устройств, которые используют GPS навигацию Вашего автомобиля для слежения и сотовую частоту для записи полученных данных, другими словами у вас также получиться собрать GPS глушилку. А ещё это подавляющее устройство может быть использовано для предотвращения  взрывов самодельных бомб, которые детонируют с помощью сигнала обычной мобилки.

В данном приборе я использовал преобразователь частот на 600МГц, предварительно его усовершенствовав.

От использования усилителя РЧ никуда не деться, несмотря на увеличение потребления энергии.

Я взял старую алюминиевую упаковку и сделал из нее корпус, а для ввода и вывода использовал старые УКВ разъемы от телефона Моторола.

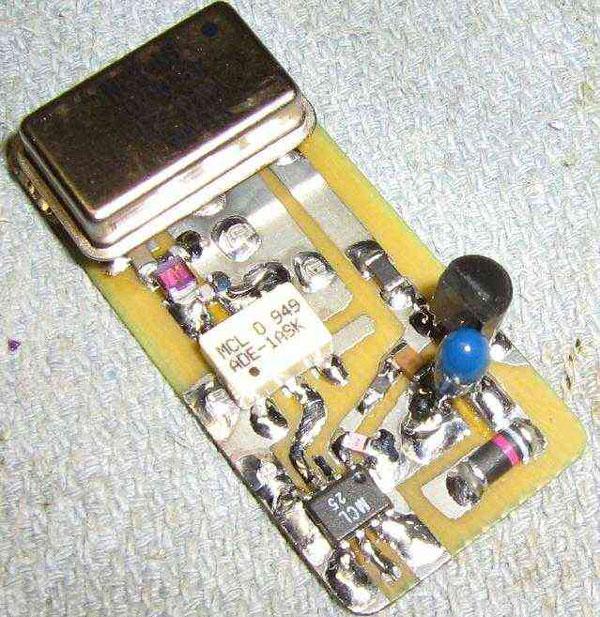

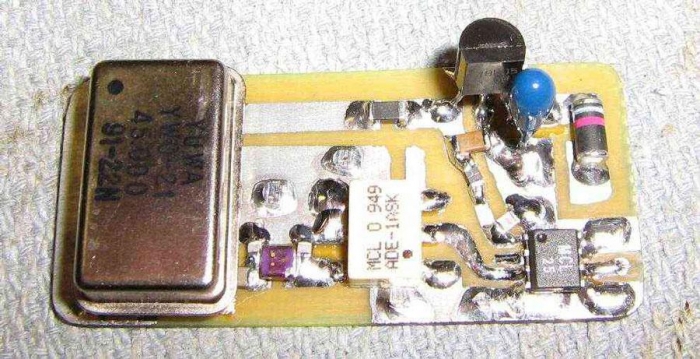

Припаял УКВ разъемы к используемой микросхеме.

Я использовал регулятор напряжения и батарейку 9В для питания этого подавителя мобильных сигналов. Батарейку отделил пенопластом от остальных деталей устройства.

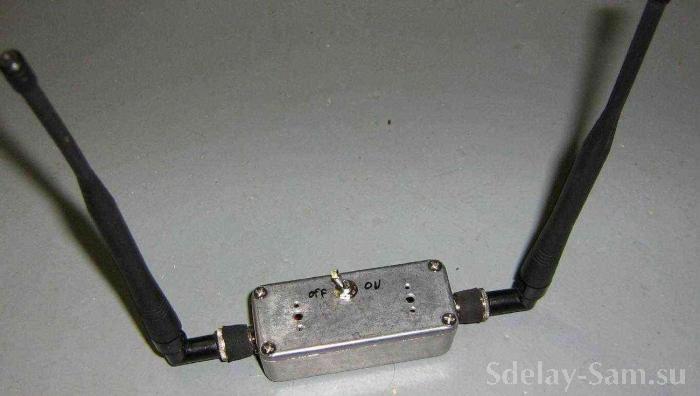

На корпусе я установил переключатель вкл./выкл., а антенны прикрутил к УКВ  разъемам (они, кстати, с той же Моторолы).

Всё, Ваш блокиратор сотовой связи готов!

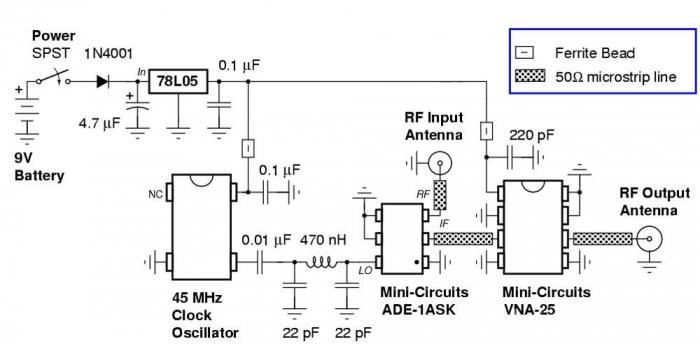

Схема

Прислалано в редакцию.
Михаил — автор статьи

Собственный Подавитель Мобильной Связи


Автор этого прибора уже давно увлекается радиоэлектроникой, он часто ищет различные схемы и инструкции, чтобы самостоятельно собирать разные устройства для личного пользования. Однажды, так же искав в мировой сети необычную электронику, наткнулся на статью от компании Джаммер. В этой статье была целая инструкция о том, как создать собственную глушилку сотовой связи. И вот полностью изучив эту статью, решил попробовать сделать нечто похожее на то, что описывалось в статье.

Материалы:

— преобразователь частот на 600 мгц ( усовершенствованный)
— алюминиевая коробка
— антенны и УКВ разъемы от телефона Моторола
— усилитель РЧ
— батарея 9В
— генератор синхросигналов

Описание изготовления устройства для глушения сигнала мобильных телефонов.

Изучив всю доступную информацию, включая схемы и другие технические данные, автор приступил к изготовлению глушителя мобильной связи. Естественно, по мере продумывания устройства автор принес в него несколько своих деталей, которые, по его мнению, должны улучшить эффект прибора.

На данной картинке вы можете видеть схему работы устройства:


Шаг первый: доработка преобразователя частот.

Для создания этого прибора, использовал частотный преобразователь на 600 Мгц. Этот преобразователь был усовершенствован так, чтобы отвечать нуждам и целям будущего прибора.

Собственный Подавитель Мобильной Связи
Блокиратор связи будет работать на частоте 800 МГц по той причине, что большинство мобильных телефонов используют именно эту самую частоту. Поэтому для сборки устройства в качестве основы автор взял генератор качающейся частоты. По расчетам он должен будет отлично выполнять свои необходимые функции. А поскольку автор не новичок в радиоэлектронике, то собрать подобную деталь, имея хорошие инструменты, было для него не так сложно.

Шаг второй: установка генератора синхросигналов.

Так же использовал генератор синхронизированных сигналов на 45 МГц. Эта деталь будет выполнять роль генератора помех в устройстве глушения мобильной связи. При работе этот генератор должен возбуждать порт гетеродина приемника, который размещен на микросхеме. Для того, чтобы сравнять сопротивление порта гетеродина синхронизированных сигналов, автор пустил сигнал гетеродина через сеть согласования сопротивлений.

Шаг третий: усилитель РЧ.

Так же был использован усилитель РЧ. К сожалению использование усилителя сильно отражается на энергопотреблении прибора в целом, поэтому стоит понимать это и рассчитывать возможности используемых источников энергии. Но отказываться от усилителя в схеме прибора по причинам повышения потребления энергии не стоит, так как он несет важную, по сути основную, функцию прибора.

Таким образом порт гетеродина, который в свою очередь является РЧ входом, присоединен к антенне 800 мгц. РЧ выход же, идет через специальный усилитель сигнала, повышающий мощность устройства на выходе на 15 дБм, а затем сигнал, прошедший через усилитель передается на антенну выхода.

Шаг пятый: выбор корпуса устройства.

Собственный Подавитель Мобильной Связи
В качестве корпуса автор решил использовать имеющуюся у него старую ненужную алюминиевую коробку, в которой были просверлены отверстия под крепление деталей, а так же УКВ разъемов от телефона Моторола.

Шаг шестой: припайка УКВ разъемов.
УКВ разъемы были припаяны к микросхеме глушителя сигналов сотовой связи.

Собственный Подавитель Мобильной Связи

Шаг седьмой: помещение схем и деталей прибора в подготовленный корпус.

В качестве источника питания он выбрал батарею на 9 В. Батарея была установлена внутрь коробки и отделена от все остальных схем и деталей при помощи куска пенопласта. Таким образом подавитель мобильных сигналов будет способен работать автономно.

Собственный Подавитель Мобильной Связи

Шаг восьмой: установка антенн.

Антенны для передачи сигнала автор так же взял от Моторолы. Их автор подсоединил к УКВ разъемам, а так же сделал переключатель на корпусе прибора для его включения и выключения по щелчку кнопки.

Собственный Подавитель Мобильной Связи

Подведение итогов.

В итоге при подобном подходе любой человек, который говорит по сотовому телефону, будет слышать лишь помехи собственного сигнала усиленные и отраженные прибором, когда он во включенном состоянии. Это возможно благодаря тому, что у мобильных телефонов работающих на частоте 800мгц, а именно такие собрался глушить автор, есть различие в частоте отправляемого и получаемого сигнала, и эта разница стандартно равняется 45 мгц.

Кроме того, данный глушитель заодно блокирует и все сигналы от следящих устройств, использующих GPS навигацию, к примеру для слежения за вашим автомобилем, и сотовую частоту, которая может быть использована для получения данных. А значит устройство полезно вдвойне, так как кроме блокатора сотовой связи, оно является еще и GPS глушилкой. Благодаря таким параметром устройство так же может быть использовано для того, чтобы мешать активации самодельных взрывных устройств, если они детонируют от звонка с мобильного телефона.

После проделывания данных работ, автор получил рабочий блокатор сотовой связи, который можно использовать в машине, офисе, или даже носить с собой в сумке или портфеле.


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь. Принцип работы Jammer

— Как работать

how to work jammers

Основной принцип работы


Мобильный глушитель — это устройство, которое передает сигналы на той же частоте. Секция глушения успешна, когда область сигнала мобильного телефона отключена, если глушитель включен. В настоящее время количество мобильных пользователей растет день ото дня, поэтому устройства для подавления помех мобильных телефонов становятся гражданскими по сравнению с электронными устройствами для отключения мобильных сигналов в определенных местах.После превращения в гражданское оборудование глушения сигналов играет более обширную роль
Мобильный глушитель — это инструмент, используемый для защиты мобильных телефонов от принимаемого сигнала. Мобильное устройство подавления помех передает сигнал той же частоты на модем GSM. Застревание считается успешным, когда сигналы мобильного телефона отключены, если включен глушитель мобильного телефона.
Сотовый телефон — это полнодуплексное устройство, использующее две частоты одновременно.Один для разговора, а другой для прослушивания. Сигналы обрабатываются одновременно. Существуют помехоподавителей , которые могут блокировать только одну из частот за раз, что приводит к блокировке обеих, потому что телефон считает, что в этой зоне нет обслуживания, поскольку он может получить только одну из частот.

Принцип прерывания работы сотового телефона аналогичен помехам 3g и другим видам радиосвязи . Чтобы использовать сотовый телефон, сигнал отправляется с телефона на вышку сотовой связи.В городе есть несколько сотовых вышек. Когда пользователь сотового телефона перемещается в области, сигнал обрабатывается одной башней к другой.
Глушитель сигнала передает на той же радиочастоте, что и сотовый телефон. Он прерывает связь между мобильным телефоном и базовой станцией, найденной в башне. Замятие также известно как атака типа «отказ в обслуживании», поскольку оно запрещает обслуживание радиосигнала пользователям в зоне покрытия устройства подавления помех.

Принцип работы распространенных глушителей на рынке

Сегодня технологии постоянно развиваются.Электронные устройства становятся все более частыми в нашей жизни. Передовые технологии принесли людям много удобств. Многие потребители используют дроны. Глушитель был успешно разработан. Противостоять неприятностям электронного оборудования. Как мешают электронные сигналы? Мы разработали радио помех, которые предотвращают обзоры беспилотников и фотографии. Имеет несколько функций. С распространением технологии глушения, вы можете купить глушители, чтобы повлиять на беспроводной сигнал общества.

имеет отличную производительность.Внешний вид очень красивый. Мы пытаемся найти разрушителей для большего количества людей. Устройство сдерживания имеет функцию блокировки сигнала. Области функциональности, внешнего вида и технологических инноваций улучшаются. Решите проблему появления встречи. В качестве помех используется направленная передающая антенна. Его передаваемая мощность составляет всего 2 Вт, а его радиоактивность намного ниже, чем у других устройств с большой дальностью. Глушители сигналов мобильных телефонов — это не только щетки, но и детекторы сигналов мобильных телефонов. Это будет блокировать в течение длительного времени.Он может обнаружить сигналы мобильного телефона. Это будущая тенденция. В глушителе смартфона нет излучения. Оборудован пультом дистанционного управления. Воздействие мобильных глушителей не является ограничивающим фактором в сфере применения. Во время использования позиция приложения увеличивается до более высокого уровня.

На рынке сегодня есть различные типы глушителей сотовых телефонов. Некоторые устройства могут блокировать только одну частоту, в то время как существуют сложные, которые могут блокировать несколько типов сетей одновременно.Последние модели могут автоматически переключаться из разных сетей, чтобы найти открытый сигнал. Устройства более высокого уровня могут блокировать все частоты одновременно, в то время как есть другие, которые могут быть настроены на конкретную частоту.

Проще говоря, они излучают случайную статику или шум в широком диапазоне частот, достаточно сильные, чтобы устройство, находящееся поблизости, не могло подключиться к тому, к чему оно предназначалось. Вроде как рядом с двигателем работающего автомобиля, с открытым капотом, когда пытаешься поговорить с кем-то по телефону.Местный шум становится чрезмерным, поэтому устройство не может установить обычное соединение. Быстро охватывая диапазон частот, они эффективно блокируют работу устройства в обычном режиме.

Излучение несущей частоты сигнала электромагнитного возмущения и несущей частоты одинаково, поэтому необходимо одновременно принимать демодуляцию (уменьшение) приемника и усилителя, сигнал помех и сигналы помех в приемном терминале Это похоже на транспортер поддельных товаров (например, сигналы помех) и модель реального сигнала помех (например) (несущая частота), один и тот же внешний вид автомобиля только при получении товаров, в результате получается действительно поддельные товары для отправителя вместе.Электронная сила глушения достаточно сильна, ограничена сигналом помех, помехи могут быть достигнуты.

,Сотовый телефон Scrap

— Где продать, цены, классы, характеристики ISRI

Сотовый телефон Scrap состоит из старых сотовых телефонов с батарейками или без них. Внедрение новых моделей сотовых телефонов и присущая людям склонность к изменяющейся технологии приводит к тому, что миллионы сотовых телефонов выбрасываются по всему миру. Большинство мобильных телефонов содержат драгоценные металлы и пластмассы, которые могут быть переработаны.

Что такое Scrap сотовый телефон?

Scrap Сотовые телефоны состоят из старых сотовых телефонов с батареями или без них.Внедрение новых моделей сотовых телефонов и присущая людям склонность к изменяющейся технологии приводит к тому, что миллионы сотовых телефонов выбрасываются по всему миру.

Большинство мобильных телефонов содержат драгоценные металлы и пластмассы, которые могут быть переработаны. При утилизации на свалке эти материалы могут привести к загрязнению воздуха и почве. Кроме того, покрытие на мобильных телефонах, как правило, изготавливается из свинца, что также может нанести вред здоровью, если утилизировать его осторожно. Кроме того, печатная плата на сотовых телефонах содержит материалы, включая медь, золото, свинец и цинк.Наличие широкого ассортимента ценных и опасных материалов делает утилизацию сотовых телефонов чрезвычайно важной.

Scrap Сотовый телефон Цена

Цена, уплачиваемая ярдами, зависит от модели и веса телефонов. Обычно вам может потребоваться от трех до пяти сотовых телефонов, чтобы сделать фунт лома. На некоторых складах необходимо снять аккумулятор с сотовых телефонов, чтобы квалифицировать их как электронный лом. Поскольку на всех складах отходов не требуется извлекать батарею, лучше выяснить это место, прежде чем сдавать лом.Извлеченный аккумулятор можно утилизировать отдельно.

В приведенной ниже таблице представлены экспортные цены на сотовые телефоны Scrap по состоянию на октябрь 2018 года.

Регион

Цена

Северная Америка, восточное побережье США

$ 4,25 за каждые 5 000 евро Lb

США Средний Запад, Западное побережье США

4,25 доллара США за фунт

Источник: ScrapMonster

Пожалуйста, посетите наш раздел Цены на лом электроники , чтобы узнать о подробных экспортных ценах на лом электроники.

Чтобы узнать последние цены на сотовый телефон Scrap на различных складах, посетите наш раздел Цены на металлолом .

Где мы можем продать сотовый телефон Scrap?

Большинство складов, которые покупают электронные отходы, такие как компьютеры, материнские платы, ноутбуки, жесткие диски, принимают старые сотовые телефоны в качестве лома за наличные. Сотовый телефон не содержит в себе большого количества драгоценных металлов. Однако присутствие золота, серебра, платины, ионов лития и других ломовых материалов, хотя и в незначительных количествах, делает их драгоценными.Согласно отчету ООН об электронных отходах, примерно 1 грамм золота можно получить путем переработки 41 сотового телефона.

Ниже приведены некоторые из складов склада в США, которые принимают сотовые телефоны Scrap.

  1. Green Secure, Paramount, Калифорния
  2. Global Material Recycling, Остин, Техас
  3. Gold Metal Recyclers, Даллас, Техас
  4. ABS Recycling Ltd, Каджон, Калифорния

Вы можете использовать наши Scrap Yard Finder , чтобы искать и находить больше склада рядом с вашим местоположением.

В нашем каталоге US Scrap Yard 9009 мы предоставляем список складов в США.

Аналогично, список складов отходов в Канаде легко доступен в пунктов сбора отходов в Канаде .

У вас есть большое количество сотовых телефонов Scrap?

Отходы могут быть готовы заплатить вам больше, если у вас есть большое количество сотовых телефонов. Оптовые объемы могут также приниматься плавильными заводами и переработчиками.Тем не менее, они имеют минимальные требования к нагрузке. В целом, склады, где принимаются электронные ломы, являются лучшим местом для утилизации ваших сотовых телефонов.

Scrap Monster Scrap Marketplace — это продвинутая торговая платформа, где многие наши участники ежедневно торгуют материалами.

Размещайте и / или ищите последние « Предложения о продаже » для лома электроники.

Размещать и / или искать последние « Предложения о покупке » для лома электроники.

Только зарегистрированные пользователи могут размещать новые объявления о покупке и продаже. Вы можете войти или зарегистрироваться

.
Jammers для мобильных телефонов — приложения и использование


Мобильный сотовый телефон Jammer, также известный как Мобильный телефон Jammers, представляет собой устройство, которое блокирует или блокирует мобильные сигналы. Читайте больше на глушителе сигнала сотового телефона, глушителях мобильного телефона, блокировщиках сигнала сотового телефона.

Пожалуйста, выключите свой мобильный телефон.Мы видим это сообщение в большинстве мест, таких как банки, храмы, церкви, кинозалы и т. Д. Но никто из нас честно не выключает или даже не переводит свой мобильный телефон в беззвучный режим. Верный? В таких местах становится раздражающим шумом, когда вы слушаете такие громкие и разнообразные мелодии звонка, когда находитесь в банке или в церкви. Иногда звонки могут быть нежелательными звонками из колл-центров или от друзей из-за сплетен, поэтому, чтобы избежать таких помех, используются глушители мобильных телефонов, которые не позволяют звонить вашему мобильному телефону.

Что такое мобильные сотовые телефоны?


Мобильный сотовый телефон Jammer, также известный как Мобильный телефон Jammers, представляет собой устройство, которое блокирует или блокирует связь между сотовым телефоном и вышкой связи поставщика услуг, тем самым переводя ваш мобильный телефон в режим ожидания с индикатором «Нет обслуживания» и всеми входящими вызовами. заблокированы, как будто ваш мобильный телефон выключен. Принцип работы глушителя мобильного сотового телефона — не что иное, как нарушение радиоволн, которые проходят от мобильных телефонов и сотовых базовых станций или вышек, которые используют ту же частоту.Радиосигналы с низким энергопотреблением, исходящие от глушителей мобильных телефонов, обрезают связь между сигналами мобильного телефона и сигналами мобильной вышки, и, следовательно, ваш телефон показывает состояние «Застревание» или «Нет обслуживания», когда вы находитесь вне зоны действия мобильной сотовой связи. Застревание телефона Ваш мобильный телефон попадает в зону действия мобильной сети и работает нормально.

На рынке представлено множество разновидностей глушителей мобильных телефонов. Размер варьируется от маленького портфеля до больших глушителей размера комнаты.Диапазон покрытия зависит от размера, чем меньше размер, тем меньше площадь покрытия и больше размер, тем больше площадь покрытия.

Применение глушителей мобильных сотовых телефонов


Глушители мобильных сотовых телефонов предназначены для использования в оборонном секторе, но позже они были распространены для использования в религиозных местах, таких как храмы, церкви. Вы будете штрафовать глушители мобильных телефонов в кинозалах, на крикетных стадионах, в офисных помещениях, где проводятся деловые встречи. Следовательно, устройство блокировки мобильного телефона работает хорошо, когда люди забывают выключить свой мобильный телефон, и не будет звонить ни один из мобильных телефонов, и встреча может продолжаться мирно.
,
человек пойман с помощью сотового телефона Jammer на автобусе

Без сомнения, мы все были в ситуации, когда кто-то громко разговаривает по мобильному телефону, не обращая внимания на окружающих. Но кроме того, чтобы бросить оскорбляющему человеку самый грязный взгляд, который вы можете себе позволить, или, возможно, даже попросить его не говорить, не так уж много можно сделать. В конце концов, это свободная страна, верно?

Не довольный просто сидеть сложа руки и позволять своим попутчикам загрязнять эфир, один человек взял дело в свои руки и недавно был пойман на месте происшествия NBC10.Этот человек был обычным пассажиром в одном из автобусов SEPTA (Юго-Восточного Пенсильванского транспортного управления) в Филадельфии, и, очевидно, его раздражало то, что пассажиры громко разговаривали по мобильным телефонам. Чтобы исправить ситуацию, он купил устройство для блокировки сотовых телефонов. Он включал бы его, когда пассажиры пользовались своими телефонами, и блокировал их прием любого сигнала.

Мужчина, идентифицированный только как Эрик, был замечен глушителем сотовых телефонов сотрудника NBC10, который предупредил своих коллег.В ответ на это следователи NBC10 Эрик сказал: «Думаю, я беру закон в свои руки, и, честно говоря, я горжусь им». Позже он добавил, что не хочет, чтобы люди публично разговаривали по телефону. «Многие люди очень громкие, у них нет чувства уединения или чего-то в этом роде. Когда это становится надоедливым, вот тогда я прикручиваю антенну и нажимаю на переключатель», — сказал он.

Когда его спросили, знает ли он, что он делает, это незаконно, Эрик сказал, что, насколько он знал, «это скорее серая зона.«Однако, несмотря на то, что Эрик может подумать, покупка, продажа, владение или использование устройства, которое блокирует сигналы сотового телефона , является незаконным , поскольку представляет угрозу общественной безопасности. Когда он сталкивается с возможностью того, что он может вмешиваться в кого-то, пытающегося Звоните 911, Эрик сказал, что вообразил, что если бы возникла такая ситуация, он был бы прямо посередине и действовал бы соответствующим образом. прямо в середине этого.И я думаю, что это будет совсем другая ситуация, конечно; Я предположил бы, что сам наберу 911.

Согласно NBC10, вскоре после того, как они встретились с Эриком, он позвонил им, чтобы сказать, что подтвердил, что его использование глушителя сотового телефона было незаконным и будет уничтожать устройство

Застревание сотового телефона — не новая концепция, но тот факт, что он также может создавать помехи другим сигналам, таким как полицейские радиоприемники, означает, что они не являются обычным явлением. как часть теста — цель заключалась в том, чтобы запретить заключенным использовать мобильные телефоны для планирования преступлений, совершаемых за пределами тюрьмы.Тем не менее, даже этот шаг был признан спорным из-за риска блокирования сигналов областей, прилегающих к тюрьме.

Что вы думаете о глушителях сотовых телефонов? Они слишком рискованны, чтобы их вообще использовать, или вы думаете, что они идеально подходят для таких мест, как кинотеатр или библиотека? Дайте нам знать в комментариях ниже!

Следите за @JaneMcEntegart в Твиттере.

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
