Кабель для подключения к блоку управления гбо.

Изготовление универсального кабеля для программирования контроллеров гбо

Изготовление универсального кабеля для программирования контроллеров ГБО
Секрет заключается в том, что каждый производитель автомобильного газобаллонного оборудования стремится получить прибыль за счет продажи дополнительного оборудования — специального кабеля для программирования контроллеров. Если вы занимаетесь установкой ГБО, то наверняка заметили, что подавляющая часть устанавливаемого оборудования имеет два типа диагностических разъемов:

1) AGIS, ALTIS, STAG 150, OMVL –некоторые другие типы ГБО.

2) Зенит, Стаг-300, Стаг-4, и другие (на фото разъем выходящий из блока управления) (распиновка показана для системы Zenit, в Stag +12 и Gnd меняются местами).

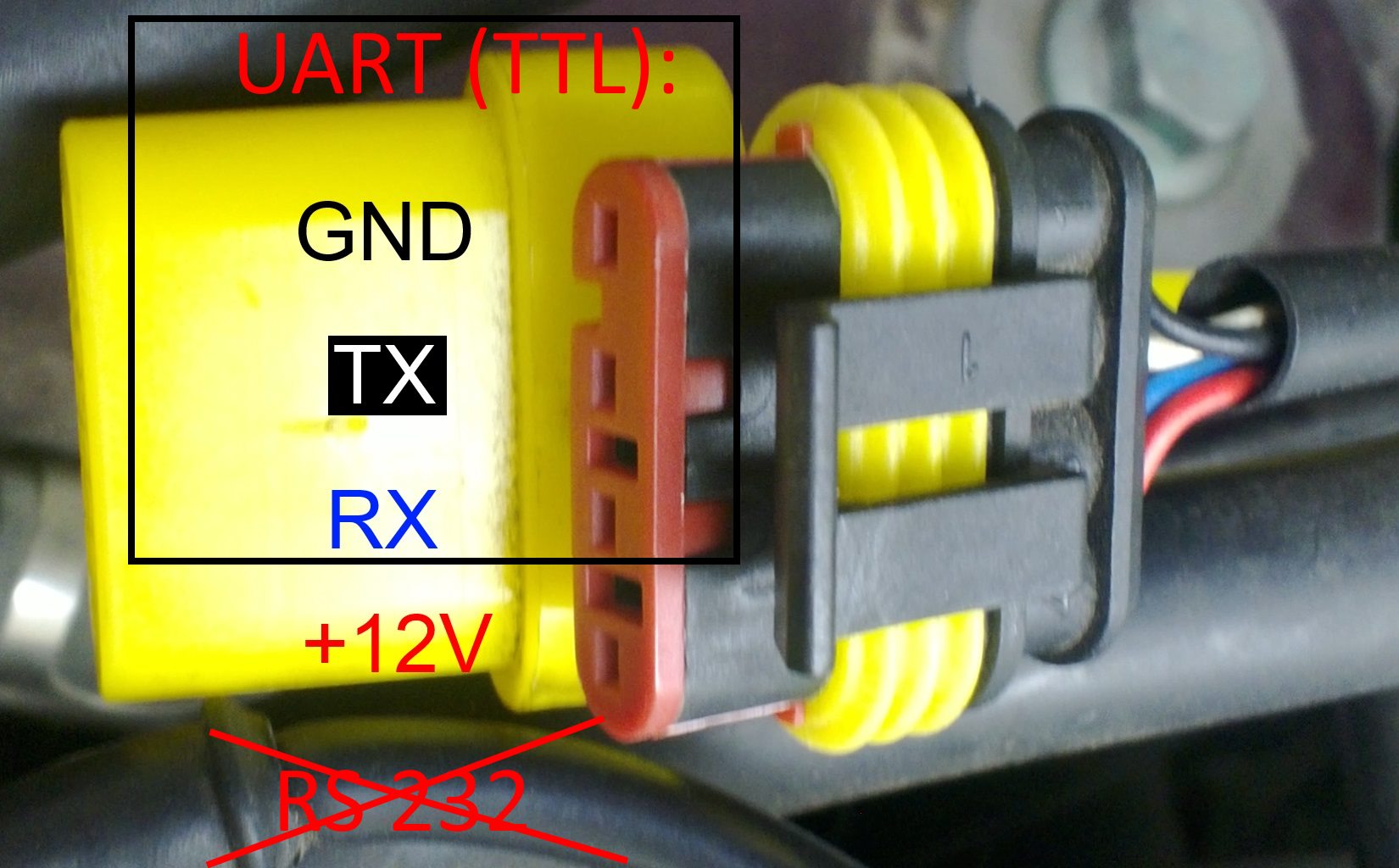

На фото видно 4 провода, входящих в разъем. Два из этих проводов (+) и (-), и два провода, по которым проходит сигнал Rx и Tx. Вся разница в расположении этих проводов в диагностической колодке, т.е. каждый производитель с целью продать кабель собственного изготовления располагает контакты в диагностической колодке по разному (например при подключении кабеля для Стаг-300 к Зенит происходит порча кабеля т.

к. плюсовой и минусовой провода в колодке перепутаны).
Для решения проблемы достаточно изготовить универсальный разъем. Например такой:


Для того,чтобы избавить себя от проблемы ремонта кабеля при неправильном подключении перед подключением при помощи мультиметра необходимо проверять выводы диагностического разъема на оборудовании (некоторые системы подают питание на диагностический разъем только при включенном зажигании).
Правильно подключив (+) и (-) потом подключаем сигнальные провода.
Иногда бывают случаи, когда диагностическая колодка просто сгнила или на ней уже нет плюса или минуса. В этом случае провода питания КАБЕЛЯподключаются к АКБ, а к диагностической колодке только сигнальные.

Предупреждение
Всегда необходимо внимательно проверять полярность подключения питания к кабелю.
От чего взять клемму кабеля Lovato-Stag



При изготовлении шнура для диагностики ГБО, встает вопрос — «Где взять разъем?». Для кабеля ГБО Lovato-Stag Вы можете применять разъем от бензонасоса отечественных автомобилей — ГАЗ, ВАЗ. Полное название данного разъема — AMP серии Superseal 1,5 (4-х контактный).
От чего взять клемму для OMVL и прочих.
Ломая голову, где найти разъем для кабеля диагностики ГБО OMVL, я пришел к выводу что найти такой разъем нереально…НО делая небольшую ревизию в проводах наткнулся на замечательную вещь. Разъем для питания материнской платы от старого 300 ваттного блока питания, старого системника. и о чудо! данный разьем подходит с некоторыми переделками. А именно: в первую очередь необходимо найти ряд штырьков нужной формы и далее отрезать остальную, ненужную часть разъема. небольшой фотоотчет. Прошу прощения за качество фото…

P.S. Важно чтобы конфигурация штырьков была точно такаяже как и на фабричном шнуре.
Схемы изготовления и проверка кабеля для ГБО
Как собрать кабель для диагностики ГБО на Zenit и Diego Leonardo, Voila Plus, Millenium, Bingo, BRC, Diego, AKME, Digitronic, Vector, Altis, Agis, Zavoli, Nicolaus, Tartarini, Autronik (A-mon), Lovato (Lov-Eco2), Les 98 (Landi).



Встала у меня задача собрать кабель для диагностики ГБО на Zenit и Diego (кабель по распиновке не подходит для STAG, +12в и Gnd нужно поменять местами). Начал ковыряться в Интернете нашел вразумительный ответ — «берите k-l-line адаптер и юзайте». Собрал адаптер от мастер-кит давай подключать, а он неработает хоть тресни!!!
Нырнул в Интернет и оказалось, что на всех ГБО стоит обычный COM-порт RS232. RS232 подразумевает сигналы с амплитудами от -12 до +12 вольт. Причем логической «1» соответствует уровень -12В, логическому «0» — +12В. Это нужно для помехоустойчивости, сигналы «вокруг нуля» считаются шумом и не используются. В самом блоке газовых мозгов таких сигналов нет. Такие (или совместимые) сигналы есть (пока еще встречаются) в компьютерах, но в современных ноутбуках их нет.

В газовом блоке управления интерфейс имеет выходные уровни сигналов (грубо, на самом деле не совсем так) «0»=0В, «1»=5В (TTL уровни). Для этого нужен преобразователь TTL уровней на max232. Именно такая микросхема стоит в data кабелях к ГБО Lovato.


Фотография разобранного кабеля ГБО Lovato.

Микросхема MAX23
панелька для микросхемы MAX232 (если подпаивать провода напрямую к микросхеме можно ее повредить, сильно перегрев паяльником или пробить случайным статическим напряжением, поэтому покупаем панельку)
Диод 1N4004 (в магазине не было, купил 1N4005)
Стабилизатор напряжения L7805CV
Конденсатор 470uF 16V
Конденсатор 47uF 16V
4 конденсатора 10uF 16V
DB-9F гнездо 9 pin (com-порт мамка)

Дома у меня завалялся шнур от сименса DCA-510 на чипе PL-2303 давай мурыжить его и о чудо заработало софт видит ГБО.


И так по порядку — кабель USB COM-порта любой подойдет NOKIA DKU-5, CA-43 CA-45 и тд, скорость ставьте 9600.
Как проверить работает ли кабель — берете ваш кабель подключаете к компу замыкаете RX и TX открываете HyperTerminal в Windows XP в Windows 7 HyperTerminal нет, но есть вариант переписать из Windows XP два файлика hypertrm. dll hypertrm.exe в тоже место и запустить и все работает тоже
Открываете проверяете ваши настройки все по умолчанию ставите в системе Потом запускате (Пуск -> Программы -> Стандартне -> Связь) HyperTerminal.


Ставите скорость по умолчанию, как на картинке все настройки .


А вот распиновка кабеля DR-73, это кабель Stag (Digitronic) плюс OMVL Lovato. Показаны лишь +12 в и Gnd.


Ничего страшного не произойдет, если вы перепутаете RX и TX. Будьте внимательны, промеряйте тестером где у вас +12в и туда ничего не суйте (в родной проводре черный всегда, то ноль, а красный это +12в) ничего сложного тут нет, находите 3-ри провода (ноль) (RX) и (TX) у вас на тестере будет показывать какоето символическое напряжение больше нуля. Лучше перед подключением вытащить ключ из зажигания подключить кабель к ГБОпотом подключить USB и повернуть ключ, чтоб загорелась приборка и тогда запускаете прогу.
Во всяком случае у меня ничего срашного не просходило когда я подключал USB, а потом диагностический разъем, но лучше делать как я написал выше.

Ну а дальше запускаете вашу диагностическую прогу и работаете с ней.

Если Вы профессионально занимаетесь или хотите начать заниматься настройкой газобаллонного оборудования то данный универсальный интерфейс, это именно то, что Вам нужно.
Прибор совместим со следующими видами ГБО
Фирма / Модель
AC / STAG 100, STAG 150, STAG L, STAG XL, STAG PLUS
AG / SIROCCO, RAZMUS, CZECH
AG CENTRUM / JZ-2005 ZENIT, ZENIT PRO
AG CENTRUM / JZ-2009 ZENIT, COMPACT, новые модели SIROCCO
BIGAS / SGlS N, ELC»92, ELC PEGASO
CARGAS / SOLARIS
EUROPEGAS / OSCAR N, OSCAR N MINI
D.T. GAS / DATEC BASIC, DATEC SUPE, GAS-TECH
ELPIGAZ / LEONARDO, MILENIUM, NICOLAUS, STELLA/ELIZA, VIOLA PLUS
EMMEGAS / ICS-03
KME / AKME, BINGO, BINGO M, S, DIEGO, DIEGO G3 (до апреля 2009 года)
LANDI RENZO / LAMBOA CONTROL A/1-V05-ER
LECHO / AGNES, MAXI-LAMBDA, SEC, SEQUEL, DREAM XXI N
LPGTECH / TECH 100, TECH 200, TECH 300
OPTIMA / OPTIMA 1. 03
ATIKER / FAST, MULTIFAST, SAFEFAST
ESGI / ESGI
MILANO / MILANO
TAMONA / TG STREAM NEW
PROTEC DIGITAL / ORION
OMVL / DREAM XXI-E
TAMONA / TGSTREAM, TGSTREAM-P, TGSTREAM-PM, PROGAS, PROGAS-P
TARTARINI / SEQUENTIAL (BLACK ECU)
VERSUS / VERSUS
ULTRA-GAS / ULTRAGAS OLD
UNIGAS / ISU
V-TEC / V-TEC
ZAVOLI / ALISEI, REGAL
A-MAX / KING
AUTOGAS ITALIA / EASY JET, DREAM JET, POWER JET
AUTRONIC / MISTRAL I, MISTRAL II.
CARGAS, Bardolini / NEW
EMMEGAS / ECU-07 ICS-03, ECU-07
MIMGAS / S2000U, MIMGAS_V1.20
Agis / OBD/CAN, Mini
BIGAS / SGISN, SGISN OBD…AEB GREEN
LANDI-RENZO / IGS, LES PLUS, LSI_NSI, LSI
LANDI-RENZO / IGSYSTEM, LCS/2, LCSA1/05, LCSE, LCS04
LANDI-RENZO / OMEGAS, OMEGAS PLUS, OMEGAS PLUS MAX
MINT-XI ULTRAGAS / MINT-XI ULTRAGAS
OMVL / DREAM XXI-N/P, DREAM XXI-N/P EOBD
ROMANO / RISN, RISN EOBD
ENERGY REFORM / ENERGY REFORM
TARTARINI / TEC 99 EVO
ULTRA-GAS / ULTRA-GAS, RSI+
VOGEL / VGI
AGIS / AGISM210, AGIS P13
AC / STAG 200, 300, 400, PLUS, PREMIUM, 4, ISA2, 400DPI, Q-BOX
KME / AKME, BINGO, BINGO M, S, DIEGO, DIEGO G3, NEVO (после 04.09)
LOVATO / FAST, SMART, EASY
VECTOR / VECTOR
4GAS / 4GAS
AEВ / KING (встречается в более старых моделях адаптер № 1)

В комплекте идет таблица совместимости адаптера по цветам с каждым ГБО, Вы просто выбираете модель ГБО и подключаете разъем соотвествующиего цвета

Основными отличительными особеностями данной модели является:
— длина 3 метра, Вы не будете привязаны к автомобилю, а сможете свободно перемещаться при проведении настройки ГБО.
— наличие нескольких разъемов, подготовленные к использованию разъемы уже имеют необходимые распиновки и обозначены цветами, что создает дополнительное удобство в использовании прибора, Вам не приходится искать необходимую распиновку, Вы просто выбираете в списке идущем в комплекте с прибором необходимое Вам ЭБУ и подключаетесь к нему.
— наличие фирменного диска с необходимым софтом, инструкциями и технической документации по работе. Вам больше не нужно тратить время на поиски, достаточно просто выбрать необходимый пункт в меню диска который всегда под рукой.
— качество изготовления, мы ответственно подошли к качеству комплектующих, благодаря чему провода имеют повышенную износоустойчивость в условиях автосервиса, все соединения скреплены термоусадкой.
— честная гарантия на прибор и техническая поддержка. Честно расскажем о работе прибора, а в случае возникновения трудностей решим их.

Когда твоя машина плохо едет, постоянно тебя чем то мучает, то никакого удовольствия от езды не получаешь. Пока доехал до работы — устал, едешь уставший с работы — приезжаешь как выжатый лимон. А если еще и лампа «CHECK» горит — то настроение опускается ниже плинтуса.

По правильному загорелась лампа ошибки движка или просто плохо едет надо направляться на СТО. Как показывает время и опыт, профессионалов на СТО все меньше и меньше. Есть конечно еще деды мотористы, на слух определяющие степень обжатия головки блока, но что они сделают с умной электроникой современных авто? Правильно, надо ехать на компьютерную диагностику. И Вам сильно повезет если попадется толковый диагност со знанием строения двигателя внутреннего сгорания.

Вот однажды достался мне на пару недель автомобиль «Ланос» с установленным ГБО (газо баллонное оборудование). Машинка не новая, 2002 года, но ездит резво, на бензине. На газу постоянные дерганья, вялый разгон. В общем пока доберешься до работы через пол Киева, кучу нервов потратишь. Но когда едешь не спеша в пригороде — лепота. Большой город не любит вялой езды и я решил заскочить к «профессионалам». Мотористы сказали проблемы с ГБО, газовщики — настройте сначала на бензине. В общем замкнутый круг получился.

Решил разобраться сам. Погуглив и прочитав форумы проверил все датчики — работоспособны. А как проверить правильную работу ГБО — это вопрос. А ответ такой: нужен кабель и программа в ноутбуке. Газовые мозги Tamona Tgstream-PM, вот такая коробушка:

Покупать фирменный шнур — жаба душит, не фирменный тоже не хотелось. А вдруг не подойдет, ждать нужно и денег тоже стоит. Погуглив тот же гугл, вычитал, что можно сделать из дата кабеля от старой мобилки. Интересно, кабель от мобилки подходит к контроллеру ГБО. Как оказалось контроллер ГБО общается с ПК по протоколу UART (в простонароде rx-tx. А где взять дата кабель от мобилы? Лет 10 назад было где, а сейчас? Буквально по следующей ссылке поисковика предлагают сделать кабель из китайского свистка TTL to USB. У меня к сожалению такого нет, пользуюсь USB ISP.

Как оказалось, среди автолюбителей нет радиолюбителей, поэтому и накидал эту статейку. Все режут кабеля от мобилок, заказывают именно «специализированные» переходники. НО! Все современные радиолюбители знают о существовании платформы Arduino. В частности Arduino UNO программируется и общается с ПК просто по голому USB шнурку, при этом именно по протоколу UART. Подойдет любая Ардуинка которая шьется без программатора, на плате которой распаян чип Ch440T.

Собираем на коленке наш шнур. Минута работы паяльником, нам надо закоротить лапку ресет на землю, отключая тем самым микроконтроллер и по сути получаем тот же TTL to USB. Подключаем к пинам rx, tx и gnd провода. Ищем в интернете распиновку дигностического разъема вашего ГБО. У меня Tamona Tgstream-PM и вот ее разъем (разъем папа):

Tamona Tgstream-PM

Такого разъемчика у меня, конечно, не было. Я взял крокодилы-перемычки, одним концом «укусил» за провода от ардуины, другим за будущий штекерок, который будет вставляться в разъем. В роли штекерка выступает светодиод. Его две лапки играют роль подпружиненных контактов. Все оголенности изолирую на скорую руку изолентой.


Пихаем нашу плату в корпус, что бы не коротнуло. Ну вот и все, кабель готов!


Ищем и грузим нужный софт. Для ГБО Tamona качаем , для другого ГБО придется Вам самим поискать. Драйвер для ардуины на китайском чипе Ch440T качаем , там и инструкция хорошая по его установке.

Теперь подключение к авто. В блоке управления Tgstream разъем программирования совмещен с разъемом кнопки управления. Отсоединяем его. первым делом включаем зажигание и ищем плюсовой провод, нашли +12В и крепко накрепко забываем про него, ни в коем случае ничего в него не пихаем, а то можем сжечь даже ноутбук. +12 можно временно заткнуть спичкой или кусочком зубочистки, на всякий случай. Далее ищем землю в разъеме и подключаем к ней землю ардуины. Потом подключаем rx и tx в соответствии с найденной схемой или методом научного тыка, их можно менять местами и все будет норм. О правильности подключения свидетельствует сигнал об установленном соединении в программе настройки ГБО.


Ну вот собственно и весь кабель для диагностики и программирования ГБО. А уже как настраивать газовую систему ищите в интернете, тут я вам не советчик. Скажу только, что по подсказкам и рекомендациям из интернета, мне удалось добиться отличной работы автомобиля на газу по сравнению с предыдущими установками криворуких мастеров.

В итоге, я потратил целых 0 денег и 15 минут ручной работы на пайку и упаковку проводов. Конструкция красотой не блещет, но если надо прям сейчас и бесплатно, то вполне сойдет. В голове, конечно, зародилась мысль сделать нормальный кабель. Для этого придется заказать TTL to USB свисток и разъем из Китая. Как пишет интернет, разъем подходит от бензонасоса автомобиля ВАЗ.

В дополнение хочу сказать, что этот кабель можно использовать и для диагностики ЭБУ автомобиля, если блок управления поддерживает протокол UART.
