чертежи самодельного болотохода. Как сделать на базе УАЗа? Изготовление болотохода из «буханки» на гусеницах

Одним из самых излюбленных вспомогательных средств туристов являются вездеходы, помогающие преодолеть большое расстояние на местности, передвижение по которой просто невозможно при помощи обыкновенного автомобиля.

Но существуют места, которые стандартный вездеход не способен преодолеть, например, водянистые и болотистые почвы. В таких случаях следует обратить своё внимание на болотоходы, являющиеся более усовершенствованным и устойчивым к вязкой почве видом вездеходов.

К тому же, у этих транспортных агрегатов есть весомое преимущество – его не обязательно покупать, поскольку каждый может изготовить болотоход собственноручно. Рассмотрим подробнее основные нюансы изготовления и пошаговые этапы самого процесса.

Прежде чем приступить к процессу изготовления, необходимо обзавестись всем необходимым и тщательно изучить технологию создания.

Подготовка

Первым делом рекомендуется составить чертежи. Для того чтобы процесс работы был максимально упрощён, а все последующие действия были понятными, необходимо схематично обрисовать будущий болотоход с нескольких ракурсов. Достаточно будет рассмотреть его с передней, задней, одной боковой и верхней сторон.

Обзор чертежа сверху необходим для более четкого представления внутреннего технического наполнения агрегата.

Также следует указать параметры всех деталей, предварительно рассчитав их.

После составления чертежей можно перейти к следующему немаловажному этапу – необходимо подобрать материалы и детали, а также подготовить инструментарий.

Среди инструментов могут понадобиться следующие приспособления:

  • так как работать предстоит, по большому счёту, с автомобильной системой, то понадобятся гаечные ключи разных типов и размеров;
  • паяльная атрибутика пригодится для соединения проводов;
  • насосы необходимы для накачивания колёс;
  • также пригодится пила или ножовка, режущая металл;
  • пассатижи, сварочные инструменты и несколько молотков разной величины.

Немаловажно также выбрать качественные материалы, подходящие для сооружения конструкции такого рода.

  • Металлические элементы необходимы для создания каркаса всей конструкции.
  • Можно также воспользоваться готовым каркасом – например, кузовом от старого автомобиля.
  • Мощный двигатель.
  • Большие и прочные шины или гусеница, в зависимости от вашей задумки. Чтобы спокойно передвигаться по болоту, этому пункту необходимо уделить особое внимание.
  • Рулевая установка.
  • Возможно, понадобится прицеп.
  • Также стоит приобрести всевозможные мелкие материалы, необходимые для крепления остальных деталей.

Выбор двигателя

Зачастую болотоходам приходится функционировать в условиях повышенных нагрузок, поэтому основные характеристики агрегата будут напрямую связаны с установленным в нём двигателем.

И если с готовыми агрегатами из магазинов всё понятно, и все характеристики изложены производителем, то как при собственноручном изготовлении подобрать правильный двигатель с необходимыми характеристиками? Специалисты рекомендуют рассмотреть несколько вариантов.

  • Мотоциклетные двигатели, хоть они и являются достаточно мощными, всё-таки сложно назвать подходящим для болотохода вариантом. Всё потому, что работать на полной мощности без необходимого охлаждения он не может, а значит, устройство будет нормально функционировать лишь на слабых оборотах, что не совсем подходит для болотистой местности. Но некоторые детали от мотоцикла всё-таки могут быть полезны при сооружении каркаса.

Чем мощнее двигатель, тем более длительное время сможет проработать устройство, независимо от прочих условий его эксплуатации.

Автомобильный двигатель – более подходящий вариант для такого рода агрегата. Так как при сооружении болотохода особенно остро стоит вопрос охлаждения двигателя, то следует обратить своё внимание на детали от автомобилей «УАЗ», «Урал» или «ЗАЗ». Именно они оснащены системой воздушного охлаждения и по индивидуальным характеристикам в полной мере соответствуют всем требованиям. Кроме того,

двигатели от этих автомобилей одинаково устойчиво функционируют при разных температурных и погодных условиях. Схожими характеристиками обладают двигатели от «ЛуАЗа». Движки от других авто отечественного производства тоже могут подойти, например, от автомобилей «Ока», «Нива» или так называемой «буханки». Но так как они не имеют системы воздушного самоохлаждения, их эксплуатация будет затруднена, что скажется на мощности всего агрегата.

Не менее перспективным можно назвать способ использования двигателя от мотоблока.

Кроме того, для дополнения и усовершенствования устройства можно дополнить его деталями от трактора или других автомобилей, что позволит усилить его мощность.

Изготовление

На первый взгляд изготовление болотохода своими руками может показаться весьма трудоёмкой, а кому-то даже и непосильной задачей. Но при правильных расчётах и грамотной разметке чертежей процесс будет достаточно лёгким, требующим лишь некоторых навыков сооружения конструкций при помощи сварки, а также знания строения двигательной и ходовой систем.

Рассмотрим подробнее этапы выполнения работ.

Ходовая часть

Прежде всего, необходимо убедиться в том, что ходовая часть будет изготавливаться из металла высокого качества, устойчивого к большим нагрузкам и механическим повреждениям. Если вы правильно расположите все детали и соблюдёте все нюансы, то передвижение в болотоходе будет значительно более комфортным и безопасным.

Зачастую для монтажа ходовой части используются металлические трубы, из которых изготавливаются сцепные рамы.

Но нередки и те случаи, когда применяются и ходовые рамы из других транспортных средств, что значительно упрощает процесс изготовления агрегата.

Первое, что стоит учесть при работе с ходовой частью – это достаточная высота, надёжность, а также амортизирующие свойства подвески. Именно этими составляющими будет обусловлена проходимость будущего болотохода, поскольку с низкой подвеской и плохой амортизацией такой агрегат не сможет преодолевать болотистые тропы и будет попросту небезопасен.

Также при изготовлении ходовой части необходимо определиться, будет ли она цельной или же будет иметь сцепной элемент. Сцепные конструкции являются более массивными, но имеют неоспоримое преимущество в виде достаточной мобильности и устойчивости при совершении резких манёвров, в то время как цельные отличаются компактностью, но могут быть подвержены заносам на поворотах.

Кроме того, ходовые конструкции могут отличаться количеством осей, а значит и количеством колёс.

Так, считается, что трёхосные агрегаты более устойчивы при движении на высоких скоростях, а модели с четырьмя осями более интенсивно набирают скорость.

Гусеницы или шины низкого давления

Существуют два варианта сооружения системы передвижения – гусеницы или шины. Каждый из них имеет свои преимущества и недостатки, и выбор одного из них зависит лишь от ваших предпочтений, а также от каких-либо личных обстоятельств. Но перед принятием окончательного решения всё же стоит уделить внимание некоторым нюансам.

  • Гусеничная система является более устойчивой и обладает гораздо большей проходимостью, когда речь идет об ухабистой, водянистой и болотистой местности.
  • Но вместе с тем гусеницы гораздо более сложны в изготовлении и креплении, поскольку необходимо сделать конструкцию достаточно надёжной и устойчивой к большим нагрузкам. Если вы всё-таки решитесь собрать такую модель – подберите наиболее плотную и крепкую гусеницу.
  • Зачастую ходовая модель с колёсами изготавливается на весьма мощных пневматиках, что обеспечивает более устойчивое и безопасное передвижение.
  • Стоит учитывать, что колёса, не имеющие достаточно глубокого протектора или не оснащённые какими-либо элементами, имитирующими шипы, являются достаточно скользкими и небезопасными при контакте с водой.
  • При установке колёс необходимо также знать, что камерные изделия позволят сделать средство передвижения более быстроходным, а отсутствие камер – более безопасным.
  • Любые колёса можно переделать под формат, необходимый вам, но если речь идёт о шинах, то следует позаботиться о том, чтобы это были изделия с пониженным уровнем давления.
  • Если мы строим такое необычное и оригинальное средство передвижения, то могут возникнуть характерные вопросы. Например, как собрать колесо и какие диски использовать? Необходимо учитывать, что используются лишь нестандартные шины, в то время как дисковая часть является совершенно обыкновенной, с любым радиусом.

Основные этапы сборки

Приступая к сборке всех частей воедино, необходимо придерживаться некоторой последовательности и действовать поэтапно. Рассмотрим подробное описание этапов.

  • На первом этапе собирается каркас ходовой части, устанавливаются амортизирующие пружины и все детали скрепляются между собой надёжной сваркой. Именно этот этап является первым, поскольку в дальнейшем ходовая часть станет основой каркаса и всех остальных частей, позволяя сделать их более симметричными и аккуратными.
  • Пока дело не дойдет до работы с колёсами, лучше всего разместить ходовую часть на равных опорах, которые впоследствии не помешают свободному взаимодействию с деталями. Исключением является тот случай, когда болотоход оснащён гусеничной системой передвижения – в таком случае работа над ней начинается вместе с установкой ходовой части.
  • Следующим шагом будет сооружение каркаса. Как уже ранее было сказано, его можно сделать из металлических листов и прочих материалов, а можно сконструировать на базе салона какого-либо другого автомобиля, подходящего под параметры. В любом случае, все самодельные элементы должны быть весьма качественными, чтобы избежать каких-либо неприятностей в походных условиях.
  • Такого рода самоделки должны быть подогнаны под размер будущих колёс, а также надежно зафиксированы при помощи шурупов, болтов и сварочного аппарата.
  • Стоит отметить, что существует множество вариаций болотохода, такие как «переломка» или 4х4. Каждая модель имеет определённые характеристики, касающиеся их внешнего вида и назначения, и используется в соответствующих случаях, например, большие изделия идеально подходят для длительного передвижения, а мини-болотоход станет идеальным вариантом для поездки на рыбалку или лесную прогулку. Очень часто мини-версии являются трёхколёсными и изготавливаются на базе конструкции мотоцикла.
  • После сооружения основного каркаса, необходимо приступить к установке двигателя и соединении его с остальными функциональными элементами системы.
  • На последнем этапе производится внутренняя отделка салона болотохода и установка колёс.

Рекомендации

Если вы учитываете все правила изготовления данного транспортного средства, у вас не возникнет особых сложностей с процессом. Для облегчения и ускорения сборки, а также для увеличения срока эксплуатации будущего агрегата стоит придерживаться некоторых рекомендаций.

  • Каждый раз при длительном контакте с водой необходимо дать изделию просохнуть. Поэтому не стоит сразу загонять его в гараж, необходимо чтобы ваш болотоход провёл некоторое время на улице.
  • Не стоит использовать некачественные гусеницы, если вы ограничены в финансах, поскольку так вы рискуете сделать средство передвижения небезопасным для себя.
  • Поскольку болотоход является всё же довольно необычным агрегатом, и не у каждого есть опыт обращения с ним, рекомендуется на начальных этапах эксплуатации использовать защитную экипировку.
  • Не менее важно учитывать и то, что ваше тело нуждается в защите не только в процессе эксплуатации, но и во время сооружения. Особенно это касается защиты зрения во время сварки.
  • Процесс изготовления весьма трудоёмок, поэтому не стоит ждать финального результата уже через неделю. Не стоит торопиться и в процессе сооружения конструкции, поскольку так вы повышаете вероятность ошибок. Лучше всего приступать к работе с максимально расчётливым подходом, учитывающим все риски и человеческий фактор.
  • Так как болотоход является своеобразной альтернативой автомобиля, следует ухаживать за ним, содержать в чистоте и позаботиться о своевременном топливном оснащении.

Как сделать болотоход своими руками, смотрите в следующем видео.

чертежи самодельного болотохода. Как сделать на базе УАЗа? Изготовление болотохода из «буханки» на гусеницах

Одним из самых излюбленных вспомогательных средств туристов являются вездеходы, помогающие преодолеть большое расстояние на местности, передвижение по которой просто невозможно при помощи обыкновенного автомобиля.

Но существуют места, которые стандартный вездеход не способен преодолеть, например, водянистые и болотистые почвы. В таких случаях следует обратить своё внимание на болотоходы, являющиеся более усовершенствованным и устойчивым к вязкой почве видом вездеходов.

К тому же, у этих транспортных агрегатов есть весомое преимущество – его не обязательно покупать, поскольку каждый может изготовить болотоход собственноручно. Рассмотрим подробнее основные нюансы изготовления и пошаговые этапы самого процесса.

Прежде чем приступить к процессу изготовления, необходимо обзавестись всем необходимым и тщательно изучить технологию создания.

Подготовка

Первым делом рекомендуется составить чертежи. Для того чтобы процесс работы был максимально упрощён, а все последующие действия были понятными, необходимо схематично обрисовать будущий болотоход с нескольких ракурсов. Достаточно будет рассмотреть его с передней, задней, одной боковой и верхней сторон.

Обзор чертежа сверху необходим для более четкого представления внутреннего технического наполнения агрегата.

Также следует указать параметры всех деталей, предварительно рассчитав их.

После составления чертежей можно перейти к следующему немаловажному этапу – необходимо подобрать материалы и детали, а также подготовить инструментарий.

Среди инструментов могут понадобиться следующие приспособления:

  • так как работать предстоит, по большому счёту, с автомобильной системой, то понадобятся гаечные ключи разных типов и размеров;
  • паяльная атрибутика пригодится для соединения проводов;
  • насосы необходимы для накачивания колёс;
  • также пригодится пила или ножовка, режущая металл;
  • пассатижи, сварочные инструменты и несколько молотков разной величины.

Немаловажно также выбрать качественные материалы, подходящие для сооружения конструкции такого рода.

  • Металлические элементы необходимы для создания каркаса всей конструкции.
  • Можно также воспользоваться готовым каркасом – например, кузовом от старого автомобиля.
  • Мощный двигатель.
  • Большие и прочные шины или гусеница, в зависимости от вашей задумки. Чтобы спокойно передвигаться по болоту, этому пункту необходимо уделить особое внимание.
  • Рулевая установка.
  • Возможно, понадобится прицеп.
  • Также стоит приобрести всевозможные мелкие материалы, необходимые для крепления остальных деталей.

Выбор двигателя

Зачастую болотоходам приходится функционировать в условиях повышенных нагрузок, поэтому основные характеристики агрегата будут напрямую связаны с установленным в нём двигателем.

И если с готовыми агрегатами из магазинов всё понятно, и все характеристики изложены производителем, то как при собственноручном изготовлении подобрать правильный двигатель с необходимыми характеристиками? Специалисты рекомендуют рассмотреть несколько вариантов.

  • Мотоциклетные двигатели, хоть они и являются достаточно мощными, всё-таки сложно назвать подходящим для болотохода вариантом. Всё потому, что работать на полной мощности без необходимого охлаждения он не может, а значит, устройство будет нормально функционировать лишь на слабых оборотах, что не совсем подходит для болотистой местности. Но некоторые детали от мотоцикла всё-таки могут быть полезны при сооружении каркаса.

Чем мощнее двигатель, тем более длительное время сможет проработать устройство, независимо от прочих условий его эксплуатации.

Автомобильный двигатель – более подходящий вариант для такого рода агрегата. Так как при сооружении болотохода особенно остро стоит вопрос охлаждения двигателя, то следует обратить своё внимание на детали от автомобилей «УАЗ», «Урал» или «ЗАЗ». Именно они оснащены системой воздушного охлаждения и по индивидуальным характеристикам в полной мере соответствуют всем требованиям. Кроме того, двигатели от этих автомобилей одинаково устойчиво функционируют при разных температурных и погодных условиях. Схожими характеристиками обладают двигатели от «ЛуАЗа». Движки от других авто отечественного производства тоже могут подойти, например, от автомобилей «Ока», «Нива» или так называемой «буханки». Но так как они не имеют системы воздушного самоохлаждения, их эксплуатация будет затруднена, что скажется на мощности всего агрегата.

Не менее перспективным можно назвать способ использования двигателя от мотоблока. Кроме того, для дополнения и усовершенствования устройства можно дополнить его деталями от трактора или других автомобилей, что позволит усилить его мощность.

Изготовление

На первый взгляд изготовление болотохода своими руками может показаться весьма трудоёмкой, а кому-то даже и непосильной задачей. Но при правильных расчётах и грамотной разметке чертежей процесс будет достаточно лёгким, требующим лишь некоторых навыков сооружения конструкций при помощи сварки, а также знания строения двигательной и ходовой систем.

Рассмотрим подробнее этапы выполнения работ.

Ходовая часть

Прежде всего, необходимо убедиться в том, что ходовая часть будет изготавливаться из металла высокого качества, устойчивого к большим нагрузкам и механическим повреждениям. Если вы правильно расположите все детали и соблюдёте все нюансы, то передвижение в болотоходе будет значительно более комфортным и безопасным.

Зачастую для монтажа ходовой части используются металлические трубы, из которых изготавливаются сцепные рамы.

Но нередки и те случаи, когда применяются и ходовые рамы из других транспортных средств, что значительно упрощает процесс изготовления агрегата.

Первое, что стоит учесть при работе с ходовой частью – это достаточная высота, надёжность, а также амортизирующие свойства подвески. Именно этими составляющими будет обусловлена проходимость будущего болотохода, поскольку с низкой подвеской и плохой амортизацией такой агрегат не сможет преодолевать болотистые тропы и будет попросту небезопасен.

Также при изготовлении ходовой части необходимо определиться, будет ли она цельной или же будет иметь сцепной элемент. Сцепные конструкции являются более массивными, но имеют неоспоримое преимущество в виде достаточной мобильности и устойчивости при совершении резких манёвров, в то время как цельные отличаются компактностью, но могут быть подвержены заносам на поворотах.

Кроме того, ходовые конструкции могут отличаться количеством осей, а значит и количеством колёс. Так, считается, что трёхосные агрегаты более устойчивы при движении на высоких скоростях, а модели с четырьмя осями более интенсивно набирают скорость.

Гусеницы или шины низкого давления

Существуют два варианта сооружения системы передвижения – гусеницы или шины. Каждый из них имеет свои преимущества и недостатки, и выбор одного из них зависит лишь от ваших предпочтений, а также от каких-либо личных обстоятельств. Но перед принятием окончательного решения всё же стоит уделить внимание некоторым нюансам.

  • Гусеничная система является более устойчивой и обладает гораздо большей проходимостью, когда речь идет об ухабистой, водянистой и болотистой местности.
  • Но вместе с тем гусеницы гораздо более сложны в изготовлении и креплении, поскольку необходимо сделать конструкцию достаточно надёжной и устойчивой к большим нагрузкам. Если вы всё-таки решитесь собрать такую модель – подберите наиболее плотную и крепкую гусеницу.
  • Зачастую ходовая модель с колёсами изготавливается на весьма мощных пневматиках, что обеспечивает более устойчивое и безопасное передвижение.
  • Стоит учитывать, что колёса, не имеющие достаточно глубокого протектора или не оснащённые какими-либо элементами, имитирующими шипы, являются достаточно скользкими и небезопасными при контакте с водой.
  • При установке колёс необходимо также знать, что камерные изделия позволят сделать средство передвижения более быстроходным, а отсутствие камер – более безопасным.
  • Любые колёса можно переделать под формат, необходимый вам, но если речь идёт о шинах, то следует позаботиться о том, чтобы это были изделия с пониженным уровнем давления.
  • Если мы строим такое необычное и оригинальное средство передвижения, то могут возникнуть характерные вопросы. Например, как собрать колесо и какие диски использовать? Необходимо учитывать, что используются лишь нестандартные шины, в то время как дисковая часть является совершенно обыкновенной, с любым радиусом.

Основные этапы сборки

Приступая к сборке всех частей воедино, необходимо придерживаться некоторой последовательности и действовать поэтапно. Рассмотрим подробное описание этапов.

  • На первом этапе собирается каркас ходовой части, устанавливаются амортизирующие пружины и все детали скрепляются между собой надёжной сваркой. Именно этот этап является первым, поскольку в дальнейшем ходовая часть станет основой каркаса и всех остальных частей, позволяя сделать их более симметричными и аккуратными.
  • Пока дело не дойдет до работы с колёсами, лучше всего разместить ходовую часть на равных опорах, которые впоследствии не помешают свободному взаимодействию с деталями. Исключением является тот случай, когда болотоход оснащён гусеничной системой передвижения – в таком случае работа над ней начинается вместе с установкой ходовой части.
  • Следующим шагом будет сооружение каркаса. Как уже ранее было сказано, его можно сделать из металлических листов и прочих материалов, а можно сконструировать на базе салона какого-либо другого автомобиля, подходящего под параметры. В любом случае, все самодельные элементы должны быть весьма качественными, чтобы избежать каких-либо неприятностей в походных условиях.
  • Такого рода самоделки должны быть подогнаны под размер будущих колёс, а также надежно зафиксированы при помощи шурупов, болтов и сварочного аппарата.
  • Стоит отметить, что существует множество вариаций болотохода, такие как «переломка» или 4х4. Каждая модель имеет определённые характеристики, касающиеся их внешнего вида и назначения, и используется в соответствующих случаях, например, большие изделия идеально подходят для длительного передвижения, а мини-болотоход станет идеальным вариантом для поездки на рыбалку или лесную прогулку. Очень часто мини-версии являются трёхколёсными и изготавливаются на базе конструкции мотоцикла.
  • После сооружения основного каркаса, необходимо приступить к установке двигателя и соединении его с остальными функциональными элементами системы.
  • На последнем этапе производится внутренняя отделка салона болотохода и установка колёс.

Рекомендации

Если вы учитываете все правила изготовления данного транспортного средства, у вас не возникнет особых сложностей с процессом. Для облегчения и ускорения сборки, а также для увеличения срока эксплуатации будущего агрегата стоит придерживаться некоторых рекомендаций.

  • Каждый раз при длительном контакте с водой необходимо дать изделию просохнуть. Поэтому не стоит сразу загонять его в гараж, необходимо чтобы ваш болотоход провёл некоторое время на улице.
  • Не стоит использовать некачественные гусеницы, если вы ограничены в финансах, поскольку так вы рискуете сделать средство передвижения небезопасным для себя.
  • Поскольку болотоход является всё же довольно необычным агрегатом, и не у каждого есть опыт обращения с ним, рекомендуется на начальных этапах эксплуатации использовать защитную экипировку.
  • Не менее важно учитывать и то, что ваше тело нуждается в защите не только в процессе эксплуатации, но и во время сооружения. Особенно это касается защиты зрения во время сварки.
  • Процесс изготовления весьма трудоёмок, поэтому не стоит ждать финального результата уже через неделю. Не стоит торопиться и в процессе сооружения конструкции, поскольку так вы повышаете вероятность ошибок. Лучше всего приступать к работе с максимально расчётливым подходом, учитывающим все риски и человеческий фактор.
  • Так как болотоход является своеобразной альтернативой автомобиля, следует ухаживать за ним, содержать в чистоте и позаботиться о своевременном топливном оснащении.

Как сделать болотоход своими руками, смотрите в следующем видео.

Болотоход своими руками мастер класс как сделать из Серова.

Это я, Сергей.


Я живу в небольшом городке на севере Свердловской области. Я увлекаюсь охотой и рыбалкой, есть у меня излюбленные места для этих целей, но добраться до них пешком не реально. Да и унести на себе результаты промысла не всегда под силу. Поэтому нужна техника, способная по бездорожью проехать в любую погоду и с ношей до 300кг.

Был у меня старый вездеход, но слабоват он был да и столько лет, сыпаться уже стал. Задумал я сделать новый болотоход своими руками, надежный и мощный. Подготовка к постройке оказалась намного дольше самой сборки. Необходимо было приобрести кучу узлов и агрегатов, а денег на них нет. Пришлось собирать из того, что было и что смог найти за небольшие деньги.

Принцип вездехода будет трицикл. Почему трицикл? Потому что он наиболее маневреней в лесу и на болотистой местности. Двигатель будет от инвалидки, колеса от Трактора Т-150. Рама от мотоцикла иж. Демпфер от Газ53, полуоси от ГАЗ 66

Итак, узлы все подготовили, приступаем к сборке трайка.

Устанавливаем раму, рама кстати от мотоцикла иж. Почему от Ижа? Потому что двигатель будет ИЖ, крепление переделывать не нужно и рама вполне крепкая сама по себе.


И привариваем к этой раме каркас нашего вездехода. Каркас из трубы диаметр 40 и 32, обычная не толстостенная. По центру уголок 63.Примеряем задний мост.


Далее собираем вилку. Вилка самодельная. Рулевая колонка с конусными подшипниками. Вилка сама из той же трубы что и каркас.




Как видите мы и двигатель уже начали устанавливать. Двигатель как я уже и писал от инвалидки. Он хорош тем, что у него принудительное охлаждение и электростартер.





Что бы понизить скорость и усилить тягу вездехода делаем двойное цепное понижение.

Фото 14

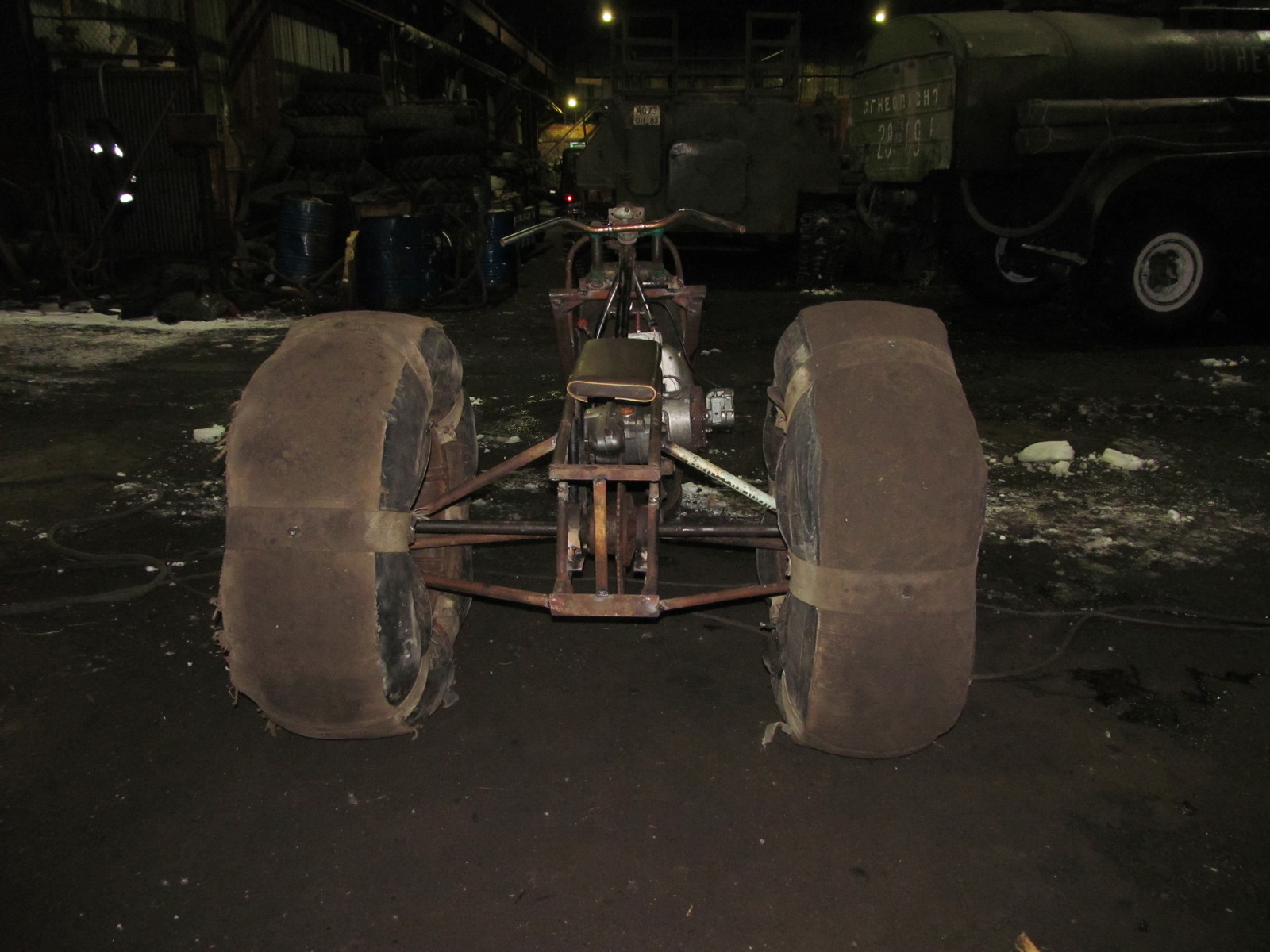

Далее работаем с колесами, нужно их облегчить, т.к. вес самого болотохода не большой, то такой массы колеса не нужны. Сдираем лишнюю резину.




Облегчаем и диски для колес болотохода.Сделаем их разъемные, что бы покрышку не бортовать. Для этого в них вырезаем окна. Собираем колесо.






Устанавливаем задний мост.



Делаем жесткий каркас болотохода и устанавливаем всю трансмиссию.



Как изготовить болотоход своими руками?

На территории нашей необъятной страны осталось ещё немало мест, где не имеется развитой транспортной сети и невозможно найти даже следов инфраструктуры.

Именно для передвижения по таким непроходимым районам требуется специальная техника, такая как болотоход.

Но транспортное средство промышленного производства уже само по себе стоит достаточно дорого, а траты на обслуживание и вовсе делают подобные машины недоступными для большинства людей.

Поэтому жители отдаленных областей предпочитают сделать из подручных средств своими руками болотоходы.

Особенности самодельного болотохода

Чтобы создать самодельный болотоход, требуется не только наличие определенных, пусть и бывших в употреблении, технических деталей, но и некоторое мастерство. Только технические навыки вкупе с незаурядной фантазией позволят изготовить самый настоящий покоритель бездорожья.

Тогда собранная собственными усилиями машина будет по-настоящему качественной, не уступающей по своим техническим характеристикам болотоходам заводского производства. И что самое приятное, при этом экономится значительная сумма финансовых средств.

Самый простой вариант создания самодельного транспортного средства подобного плана – машина на шинах низкого давления.

Шины – чуть ли не самая главная часть болотохода, ведь от их конструкции напрямую зависит качество и надежность эксплуатации машины.

Шины и их крепление должны быть продуманы максимально просто, чтобы свести к минимуму возможные материальные расходы на изготовление болотохода.

Более простым вариантом считается создание лодочного болотохода. Особое внимание в данном случае уделяется двигателю устройства.

Для этого собирается лодочный мотор болотоход своими руками. Такое устройство позволит передвигаться по мелководным водоемам. Подвесной мотор очень удобен, т. к. его можно прикрепить практически к любой лодке, создав таким образом болотоход.

Для более заросших водоемов понадобится другой тип техники. В этом случае следует обратить внимание на изготовление гусеничного болотохода своими руками. Такой вариант достаточно трудоемкий. Это связано с тем, что нужно прикреплять гусеницы к болотоходу.

Что потребуется для создания болотохода

Большое значение в процессе создания самодельного болотохода играют такие факторы, как комфортабельность и упрощенное управление транспортным средством. Поэтому при изготовлении агрегата этим показателям нужно уделить особое внимание.

Чтобы болотоход мог выполнять свою прямую функцию, а именно – быстро и безопасно перевозить своего владельца и возможный груз по заболоченной местности, нужно иметь определенные навыки.

Потребуются знания из области автомеханики и фрезеровки, опыт сварочных работ. Физическая подготовка также будет необходима, ведь некоторые детали самодельного аппарата имеют довольно большой вес.

Для того чтобы собрать свой собственный болотоход, требуется некая техническая основа. Обычно берут детали старого мотоцикла или камеру неисправной машины и, как уже говорилось выше, шины низкого давления.

Для изготовления будущего болотохода своими руками также можно использовать детали от старого автомобиля УАЗ.

Подобная конструкция пользуется популярностью по причине своих прекрасных эксплуатационных качеств. При этом создание подобного агрегата не требует огромного количества усилий.

К этим преимуществам прибавляется еще один фактор, немаловажный для болотистой местности: шины низкого давления обеспечивают плавучесть транспортного средства, что позволит своими руками сделать из болотохода подобие лодки.

Инструкция по изготовлению: составление чертежа болотохода своими руками

Для начала понадобится рама от старого мотоцикла, такого как ИЖ Планета-4. К ней нужно приварить изготовленную ранее самодельную раму подходящих размеров.

А вот мотор для болотохода, изготовленного своими руками, должен быть новым. Этот пункт особенно важен, если, конечно, вы не хотите заглохнуть посреди дикой местности.

Самым оптимальным вариантом исполнения считается двигатель, взятый от мотоцикла «Тула», который не был использован ранее. Его механизм отличается системой принудительного воздушного охлаждения и повышенной экономией расхода энергии.

Однако стоит заменить исходное зажигание двигателя на магнето, используемое для запуска трактора. Это объясняется тем, что в условиях болотистой местности не стоит рассчитывать на обычный аккумулятор – он может запросто выйти из строя от столь большого объема работ.

Затем следует поставить бензобак, укрепить сиденье и установить руль. Идеальным донором этих деталей станет Восход-2М.

Далее устанавливается передняя вилка. Для болотохода, изготовленного своими руками, подойдет модель от любого старого мотоцикла, например, Урал. Главное, чтобы она была разборной и не имела амортизаторов.

Следующим элементом болотохода будет цепной привод, цепь которого подбирается в соответствие с шестерней. Задний мост и полуоси берутся от старого УАЗ-469.

Внимание! Тормоза в данной конструкции не нужны. Чтобы остановить самодельный вездеход достаточно просто заглушить двигатель. Затем нужно установить колеса.

Самое легкое решение – это взять колеса от комбайна, предварительно сняв с покрышек верхний слой резины. А вот для задних покрышек необходима установка более сложных колес, с хорошим протектором для максимально удобного передвижения по бездорожью.

Как изготовить колеса для болотохода своими руками

Чтобы изготовить камеру, для начала нужно определиться с размером покрышки. Ее подбирают в соответствие с моделью болотохода, изготавливаемого своими руками, например берутся шины от Оки, однако чаще всего используют ГАЗ-66 и ЗИЛ 131.

Для обдирки потребуется просторная рабочая площадка и следующие инструменты:

  • ножи, обычные и с двухсторонней режущей кромкой;
  • точило, чтобы обрабатывать ножи;
  • большое шило;
  • молоток;
  • кусачки.

Также понадобится специальный инструмент, называемый в народе «дралкой». Именно он поможет быстро снять верхний слой резины с шин. Конструкция «дралки» довольно проста и представляет собой электроприводную лебедку с подведенной к рабочему месту кнопкой включения.

Иногда берется модель с ножным приводом, более удобным для работы. При выборе «дралки» следует обратить внимание на количество оборотов, – они не должны быть слишком высокими.

После того как рабочее место подготовлено, а все инструменты находятся под рукой, можно приступать к изготовлению колес для болотохода. Сначала нужно избавиться от внешнего пучка проволочного корда.

В камере прорезается небольшое окошко, через которое кусачками перекусывается один из винтиков. Затем на плоскогубцы наматывается проволока и удаляется по всему периметру.

После этого выполняется прорезка боковины. Она идет от корда до протектора, расстояние от одной резки до другой должно быть не менее 8 см, а их глубина должна затрагивать первый слой.

Кусачками подрывается клык. Затем с помощью ножа края клыка также подвергаются подрезке. Само подрывание должно идти по направлению часовой стрелки, в противном случае верхний слой корда будет выбиваться с правой стороны.

Следом формируется протектор шины. Для начала нужно разметить рисунок на самой камере. При выборе рисунка нужно учесть функциональное назначение шины и рассчитать свои силы для создания более сложного контура.

Самым простым вариантом считается протектор-елочка с центральной ребордой или без нее.

После прорисовки можно начинать нарезку контуров. Лезвие ножа должно быть приставлено к поверхности шины под определенным углом. При нарезке форма сечения должна напоминать правильную трапецию.

Следующий этап после прорезки торцов рисунка – непосредственно обдирка шин. Это самый длительный процесс, занимающий много времени и требующий от человека таких качеств, как усидчивость и терпение.

Но если прорисовка и нарезка контура были выполнены на должном уровне, то работы по обдирке будут более быстрыми и точными.

Обдирать колеса нужно с осторожностью, иначе есть риск задеть клык протектора, что недопустимо. Если в процессе справа появится слой корда, не стоит думать, будто что-то пошло не так, – после полной обработки клыков шины он исчезнет сам по себе.

Необходимо зацепить клык кусачками и ножом подсечь его боковые грани. При этом нужно постепенно увеличивать натяжение троса лебедки. Это не так сложно, как кажется на первый взгляд, требуется лишь быть внимательным и не отвлекаться во время процесса.

Однако даже минимальный подрез, произведенный не в том направлении, перечеркнет весь труд. Такая шина будет непригодна для использования, при эксплуатации она начнет расслаиваться и придет в негодное состояние.

Выбор протектора и диска шины болотохода

Для того чтобы подобрать идеальные для болотохода шины низкого давления, необходимо учесть следующее:

  • протектор должен обладать эффектом самоочистки. Это особенно актуально для эксплуатации в суровых заболоченных районах;
  • если планируется передвигаться по торфяникам, то рельеф протектора не должен быть слишком глубоким и высоким. Иначе верхний слой шин может порваться, а сцепление будет недостаточным для качественной эксплуатации;
  • для песчаников и заснеженных районов следует выбрать шины с редким рисунком протектора.

Диски выбираются стандартные, однако некоторый подгон элементов под болотоход все же присутствует. Это может проявляться в виде вставки полосы-вкладыша или оснащения алюминиевыми дисками-тазиками.

Диски и камера при этом скрепляются при помощи специальных ремней, однако подойдет и обычная транспортная лента.

Как собрать прицеп для болотохода своими руками

Чтобы использовать машину для перемещения грузов, достаточно изготовить самодельную тележку. Для болотохода, изготавливаемого своими руками, подойдет обычный металлический уголок с колесами от трактора или мотоблока.

Устройство сцепления тележки с агрегатом лучше выбрать максимально простое и надежное, такое как сквозной штырь, имеющий снизу замок.

На таком импровизированном прицепе можно перевозить грузы в условиях бездорожья и перемещать их по рыхлой и влажной почве.

Популярность самодельных конструкций

Для сельской местности изготовление болотоходов своими руками уже не считается редкостью. Это насущная необходимость, особенно актуальная там, где грунтовые воды подступают к поверхности земли.

Возможно вас заинтересует:ночные линзы купить в москве дешево

Лодочный болотоход своими руками | Новинки для рыбалки

Наборы чтобы сделать лодочный мотор своими руками и, затем иметь возможность рыбачить или охотиться на мелководье, в зарослях и на болотах производят в компании SPS с 1957 г. Универсальные комплекты Swamp Runner позволяют самостоятельно собрать раму дейдвуда для установки двигателей воздушного охлаждения до 40 л.с. В каталоге также представлен набор для небольших по мощности моторов 2,5-3 л.с. с длиной вала дейдвуда 190 см и весом 14 кг, который по заявлению производителя может быть собран менее чем за 1 час. В комплект входят два грязевых винта, а компании SPS — единственная, которая предлагает своим покупателям пожизненную гарантию на ключевые элементы трансмиссии.

Наборы чтобы сделать лодочный мотор своими руками и иметь возможность рыбачить или охотиться на мелководье производят в компании SPS с 1957 г.

Наборы чтобы сделать лодочный мотор своими руками и иметь возможность рыбачить или охотиться на мелководье производят в компании SPS с 1957 г.

Бренд Swamp Runner является одним из самых старых на рынке наборов, позволяющих сделать лодочный мотор для мелководья своими руками. Универсальные комплекты обеспечивают возможность установки большинства бензиновых моторов с горизонтальным валом и воздушным охлаждением от известных производителей: Briggs & Stratton, Harbor Freight Tools, Honda, Kohler, Lifan и др. Наряду с ценным опытом инженеров, простотой конструкции и качеством сборочных наборов, полученный двигатель позволит охотнику, рыболову или путешественнику идти на своей плоскодонной лодке туда, куда с обычным подвесным или даже водомётным мотором никто попасть просто не сможет.

Имея такой набор и двигатель подходящей мощности, можно сделать лодочный мотор своими руками за час, используя для этого только обычные инструменты.

Имея такой набор и двигатель подходящей мощности, можно сделать лодочный мотор своими руками за час, используя для этого только обычные инструменты.

При наличии комплекта Swamp Runner вопрос о том, как сделать лодочный мотор своими руками, просто не возникает. Имея такой набор и двигатель подходящей мощности, собрать подвесной мотор можно менее чем за час, причём используя для этого только инструменты, который есть практически у каждого. Вместе с этим быстроразъёмные переходники позволяют заменить узел или гребной вал из нержавеющей стали буквально за минуты. Понимая, что современные подвесные моторы становятся технически более сложными, инженеры SPS всегда стараются сделать свои комплекты не только доступными по цене, но и очень простыми по конструкции, чтобы можно было не только сделать лодочный мотор своими руками, но и при необходимости отремонтировать его также самостоятельно.

О других новинках и разработках лодок и подвесных моторов можно прочитать здесь — см. https://fish460.ru/category/lodki-i-motory/

Как изготовить болотоход своими руками?

На территории нашей необъятной страны осталось ещё немало мест, где не имеется развитой транспортной сети и невозможно найти даже следов инфраструктуры.

Именно для передвижения по таким непроходимым районам требуется специальная техника, такая как болотоход.

Но транспортное средство промышленного производства уже само по себе стоит достаточно дорого, а траты на обслуживание и вовсе делают подобные машины недоступными для большинства людей.

Поэтому жители отдаленных областей предпочитают сделать из подручных средств своими руками болотоходы.

Особенности самодельного болотохода

Чтобы создать самодельный болотоход, требуется не только наличие определенных, пусть и бывших в употреблении, технических деталей, но и некоторое мастерство. Только технические навыки вкупе с незаурядной фантазией позволят изготовить самый настоящий покоритель бездорожья.

Узнайте, чем отличается посевной комплекс Джон Дир 1910 от своих односерийных аналогов.

Прочитав следующую статью, вам станут известны технические характеристики автобетоносмесителя СБ-92.

Тогда собранная собственными усилиями машина будет по-настоящему качественной, не уступающей по своим техническим характеристикам болотоходам заводского производства. И что самое приятное, при этом экономится значительная сумма финансовых средств.

Самый простой вариант создания самодельного транспортного средства подобного плана – машина на шинах низкого давления.

Шины – чуть ли не самая главная часть болотохода, ведь от их конструкции напрямую зависит качество и надежность эксплуатации машины.

Шины и их крепление должны быть продуманы максимально просто, чтобы свести к минимуму возможные материальные расходы на изготовление болотохода.

Более простым вариантом считается создание лодочного болотохода. Особое внимание в данном случае уделяется двигателю устройства.

Для этого собирается лодочный мотор болотоход своими руками. Такое устройство позволит передвигаться по мелководным водоемам. Подвесной мотор очень удобен, т. к. его можно прикрепить практически к любой лодке, создав таким образом болотоход.

Для более заросших водоемов понадобится другой тип техники. В этом случае следует обратить внимание на изготовление гусеничного болотохода своими руками. Такой вариант достаточно трудоемкий. Это связано с тем, что нужно прикреплять гусеницы к болотоходу.

Что потребуется для создания болотохода

Большое значение в процессе создания самодельного болотохода играют такие факторы, как комфортабельность и упрощенное управление транспортным средством. Поэтому при изготовлении агрегата этим показателям нужно уделить особое внимание.

Чтобы болотоход мог выполнять свою прямую функцию, а именно – быстро и безопасно перевозить своего владельца и возможный груз по заболоченной местности, нужно иметь определенные навыки.

Потребуются знания из области автомеханики и фрезеровки, опыт сварочных работ. Физическая подготовка также будет необходима, ведь некоторые детали самодельного аппарата имеют довольно большой вес.

Для того чтобы собрать свой собственный болотоход, требуется некая техническая основа. Обычно берут детали старого мотоцикла или камеру неисправной машины и, как уже говорилось выше, шины низкого давления.

Для изготовления будущего болотохода своими руками также можно использовать детали от старого автомобиля УАЗ.

Подобная конструкция пользуется популярностью по причине своих прекрасных эксплуатационных качеств. При этом создание подобного агрегата не требует огромного количества усилий.

К этим преимуществам прибавляется еще один фактор, немаловажный для болотистой местности: шины низкого давления обеспечивают плавучесть транспортного средства, что позволит своими руками сделать из болотохода подобие лодки.

Инструкция по изготовлению: составление чертежа болотохода своими руками

Для начала понадобится рама от старого мотоцикла, такого как ИЖ Планета-4. К ней нужно приварить изготовленную ранее самодельную раму подходящих размеров.

А вот мотор для болотохода, изготовленного своими руками, должен быть новым. Этот пункт особенно важен, если, конечно, вы не хотите заглохнуть посреди дикой местности.

Самым оптимальным вариантом исполнения считается двигатель, взятый от мотоцикла «Тула», который не был использован ранее. Его механизм отличается системой принудительного воздушного охлаждения и повышенной экономией расхода энергии.

Однако стоит заменить исходное зажигание двигателя на магнето, используемое для запуска трактора. Это объясняется тем, что в условиях болотистой местности не стоит рассчитывать на обычный аккумулятор – он может запросто выйти из строя от столь большого объема работ.

Затем следует поставить бензобак, укрепить сиденье и установить руль. Идеальным донором этих деталей станет Восход-2М.

Далее устанавливается передняя вилка. Для болотохода, изготовленного своими руками, подойдет модель от любого старого мотоцикла, например, Урал. Главное, чтобы она была разборной и не имела амортизаторов.

Следующим элементом болотохода будет цепной привод, цепь которого подбирается в соответствие с шестерней. Задний мост и полуоси берутся от старого УАЗ-469.

Внимание! Тормоза в данной конструкции не нужны. Чтобы остановить самодельный вездеход достаточно просто заглушить двигатель. Затем нужно установить колеса.

Самое легкое решение – это взять колеса от комбайна, предварительно сняв с покрышек верхний слой резины. А вот для задних покрышек необходима установка более сложных колес, с хорошим протектором для максимально удобного передвижения по бездорожью.

Как изготовить колеса для болотохода своими руками

Чтобы изготовить камеру, для начала нужно определиться с размером покрышки. Ее подбирают в соответствие с моделью болотохода, изготавливаемого своими руками, например берутся шины от Оки, однако чаще всего используют ГАЗ-66 и ЗИЛ 131.

Для обдирки потребуется просторная рабочая площадка и следующие инструменты:

  • ножи, обычные и с двухсторонней режущей кромкой;
  • точило, чтобы обрабатывать ножи;
  • большое шило;
  • молоток;
  • кусачки.

Также понадобится специальный инструмент, называемый в народе «дралкой». Именно он поможет быстро снять верхний слой резины с шин. Конструкция «дралки» довольно проста и представляет собой электроприводную лебедку с подведенной к рабочему месту кнопкой включения.

Иногда берется модель с ножным приводом, более удобным для работы. При выборе «дралки» следует обратить внимание на количество оборотов, – они не должны быть слишком высокими.

После того как рабочее место подготовлено, а все инструменты находятся под рукой, можно приступать к изготовлению колес для болотохода. Сначала нужно избавиться от внешнего пучка проволочного корда.

В камере прорезается небольшое окошко, через которое кусачками перекусывается один из винтиков. Затем на плоскогубцы наматывается проволока и удаляется по всему периметру.

После этого выполняется прорезка боковины. Она идет от корда до протектора, расстояние от одной резки до другой должно быть не менее 8 см, а их глубина должна затрагивать первый слой.

Кусачками подрывается клык. Затем с помощью ножа края клыка также подвергаются подрезке. Само подрывание должно идти по направлению часовой стрелки, в противном случае верхний слой корда будет выбиваться с правой стороны.

Следом формируется протектор шины. Для начала нужно разметить рисунок на самой камере. При выборе рисунка нужно учесть функциональное назначение шины и рассчитать свои силы для создания более сложного контура.

Самым простым вариантом считается протектор-елочка с центральной ребордой или без нее.

После прорисовки можно начинать нарезку контуров. Лезвие ножа должно быть приставлено к поверхности шины под определенным углом. При нарезке форма сечения должна напоминать правильную трапецию.

Следующий этап после прорезки торцов рисунка – непосредственно обдирка шин. Это самый длительный процесс, занимающий много времени и требующий от человека таких качеств, как усидчивость и терпение.

Но если прорисовка и нарезка контура были выполнены на должном уровне, то работы по обдирке будут более быстрыми и точными.

Обдирать колеса нужно с осторожностью, иначе есть риск задеть клык протектора, что недопустимо. Если в процессе справа появится слой корда, не стоит думать, будто что-то пошло не так, – после полной обработки клыков шины он исчезнет сам по себе.

Необходимо зацепить клык кусачками и ножом подсечь его боковые грани. При этом нужно постепенно увеличивать натяжение троса лебедки. Это не так сложно, как кажется на первый взгляд, требуется лишь быть внимательным и не отвлекаться во время процесса.

Однако даже минимальный подрез, произведенный не в том направлении, перечеркнет весь труд. Такая шина будет непригодна для использования, при эксплуатации она начнет расслаиваться и придет в негодное состояние.

Выбор протектора и диска шины болотохода

Для того чтобы подобрать идеальные для болотохода шины низкого давления, необходимо учесть следующее:

  • протектор должен обладать эффектом самоочистки. Это особенно актуально для эксплуатации в суровых заболоченных районах;
  • если планируется передвигаться по торфяникам, то рельеф протектора не должен быть слишком глубоким и высоким. Иначе верхний слой шин может порваться, а сцепление будет недостаточным для качественной эксплуатации;
  • для песчаников и заснеженных районов следует выбрать шины с редким рисунком протектора.

Диски выбираются стандартные, однако некоторый подгон элементов под болотоход все же присутствует. Это может проявляться в виде вставки полосы-вкладыша или оснащения алюминиевыми дисками-тазиками.

Диски и камера при этом скрепляются при помощи специальных ремней, однако подойдет и обычная транспортная лента.

Зерноуборочный комбайн Нью Холланд 5080 оснащен системой Lateralfloat, что позволяет исключить потерю зерна при сборе урожая в холмистой местности.

А здесь можно прочитать информацию о том, как изготовить мотобур из бензопилы своими руками.

Для вас подготовлена статья http://spez-tech.com/tehnika/raznoe/ruchnoy-transheekopatel-svoystva-osobennosti-raznovidnosti.html об особенностях и технических характеристиках малогабаритных ручных траншеекопателях ТГКМ 1200.

Как собрать прицеп для болотохода своими руками

Чтобы использовать машину для перемещения грузов, достаточно изготовить самодельную тележку. Для болотохода, изготавливаемого своими руками, подойдет обычный металлический уголок с колесами от трактора или мотоблока.

Устройство сцепления тележки с агрегатом лучше выбрать максимально простое и надежное, такое как сквозной штырь, имеющий снизу замок.

На таком импровизированном прицепе можно перевозить грузы в условиях бездорожья и перемещать их по рыхлой и влажной почве.

Популярность самодельных конструкций

Для сельской местности изготовление болотоходов своими руками уже не считается редкостью. Это насущная необходимость, особенно актуальная там, где грунтовые воды подступают к поверхности земли.

Посмотрев следующее видео, вы поймете, что для того, чтобы своими руками соорудить болотоход, необходимо терпение, небольшие финансовые вложения, детали от старой грузовой техники и определенные навыки:
