Плазменная зажигалка для кухни своими руками | Лучшие самоделки своими руками

У меня дома стоит обыкновенная кухонная газовая плита без автоподжига и мне постоянно приходилось для неё покупать различные зажигалки, вот как Вы можете видеть на фото это лежат уже отработавшие свой ресурс зажигалки и это ещё не все, большая часть валятся в коробке. Мне надоело постоянно их покупать и я решил сделать себе плазменную зажигалку своими руками, которая могла бы долго и качественно служить на моей кухне и при этом можно было приятно брать её в руки, то есть у неё должен быть красивый корпус.

Плазменная зажигалка для кухни своими руками

Плазменная зажигалка для кухни своими руками

Проще всего сделать плазменную зажигалку из готовых компонентов, таких как повышающий модуль на 20 000В который на Алиэкспрессе можно купить за копейки и аккумуляторной Li-Ion батареи 18650 на 3,7В, её можно без проблем сейчас купить или вытащить из старого аккумулятора от ноутбука.

Повышающий модуль как раз питается от напряжений от 3,6 до 6В.

Что нам понадобится:

  • Повышающий модуль с 3,7 В на 20 кВ — http://ali.pub/3uz2bb;
  • Аккумуляторная Li-Ion батарея на 3,7В;
  • Старый насос от велосипеда;
  • Велосипедная спица;
  • Тактовая кнопка;
  • Болт М6;
  • Жестяная банка;
  • Термоусадочная трубка.

Плазменная зажигалка для кухни своими руками

Плазменная зажигалка, процесс изготовления:

Взял пластиковую ручку от велосипедного насоса, отпилил часть от неё, чтобы колпачок будущей плазменной зажигалки был покороче, во внутрь станет повышающий модуль и она будет служить ещё в качестве дополнительного изолятора от высоковольтного пробоя. Внизу ручки по кругу просверлил три отверстия под шурупы.

Плазменная зажигалка для кухни своими руками

В торце ручки также просверлил 2 отверстия под усики-электроды.

Два электрода для плазменной зажигалки изготавливались из стальной велосипедной спицы, загнутые под углом чтобы в месте дуги они сходились близко к друг-другу, оставляя небольшой зазор 4-5 мм для дуги. Кончики электродов я скруглил точильным камнем.

Плазменная зажигалка для кухни своими руками

Концы электродов, которые будут припаиваться к контактам повышающего модуля хорошо лудим активным флюсом, затем электроды вставляем в отверстия колпачка как можно дальше, надеваем на них кусочки термоусадочной трубки и припаиваем электроды к контактам повышающего модуля, после чего я паяльником усадил трубку на места пайки.

Плазменная зажигалка для кухни своими руками

Плазменная зажигалка для кухни своими руками

Заталкиваем модуль с электродами далеко внутрь колпачка.

Плазменная зажигалка для кухни своими руками

Проверяем всё-ли работает как надо.

Плазменная зажигалка для кухни своими руками

Затем приклеил усики к колпачку и надел на них термоусадочную тонкую трубку, кроме этого залудил ещё и концы электродов где будет высоковольтная дуга, посчитал, что так будет лучше.

Дальше я сделал контакт для аккумулятора, для этого отрезал кусочки жести от банки от кофе, счистил наждачной бумагой краску и затем залудил, эта жесть отлично лудится, одну полоску жести приклеил на деревянный кружок, толщиной где-то 6-7 мм завернув концы её на грани деревянного кружка, чтобы они могли касаться металлического корпуса зажигалки когда этот контакт встанет вовнутрь трубки.

Плазменная зажигалка для кухни своими руками

Второй контакт, который будет касаться плюса аккумулятора тоже сделан из жести и приклеивается с обратной стороны деревянного кружка, это небольшой круглый пятачок. К обоим контактам припаиваем по проводу.

Плазменная зажигалка для кухни своими руками

Этот контакт рассчитывается так, чтобы он вставлялся в трубку с натяжкой, когда он станет на своё место можно также приклеить дополнительно его секундным цианокрилатным клеем.

Плазменная зажигалка для кухни своими руками

Задний контакт делается так, вырезается коронкой 29 мм кругляш из дерева, к нему приклеивается жестяная пластина, к центру которой припаивается пружинка от старого фонарика. Затем к концам пластины ввинчиваются саморезы но не до конца, они будут служить ушками-фиксаторами, которые будут входить в пазы трубки-корпуса зажигалки.

Плазменная зажигалка для кухни своими руками

Сзади этого контакта я вкрутил короткий болт на 6 мм, подложив под него для эстетичности шайбу, болт я вклеил дополнительно на термоклей. В противоположных гранях головки болта я просверлил отверстия и вставил в них ушко, сделанное из куска спицы от велосипеда.

Плазменная зажигалка для кухни своими руками

Корпус для плазменной зажигалки это трубка от самого велосипедного насоса или же можно взять алюминиевую трубку подходящего диаметра. С одной стороны просверлены 3 отверстия под шурупы для соединения с колпачком, а с другой стороны я сделал прорези для вхождения второго контакта с «ушками», благодаря которым он фиксируется и прижимает аккумулятор внутри к контактам.

Плазменная зажигалка для кухни своими руками

Также в корпусе нужно будет просверлить отверстие под тактовую кнопку. Зафиксировать её можно обыкновенным термоклеем, залив изнутри. Подключив перед этим её в разрыв плюсового провода от батареи.

Плазменная зажигалка для кухни своими руками

Вставляем теперь вот такой кругляк из дерева, который я вырезал коронкой 29 мм. Он нужен для того, чтобы в него вкрутились шурупы которые соединят колпачок с корпусом плазменной зажигалки.

Плазменная зажигалка для кухни своими руками

Теперь обрезаем лишние концы проводов так как они очень длинные, припаиваем провода от аккумулятора ко входным проводам повышающего модуля и собираем конструкцию.

Плазменная зажигалка для кухни своими руками

Плазменная зажигалка для кухни своими руками

Как видите плазменная зажигалка сделанная своими руками получилась симпатичной и отлично при этом работает, Вы также можете без проблем повторить данную самоделку, так как в ней нет ничего сложного. Этой зажигалкой можно поджигать не только газ но и бумагу или другой материал который горит.

Плазменная зажигалка для кухни своими руками

Плазменная зажигалка для кухни своими руками

Плазменная зажигалка для кухни своими руками

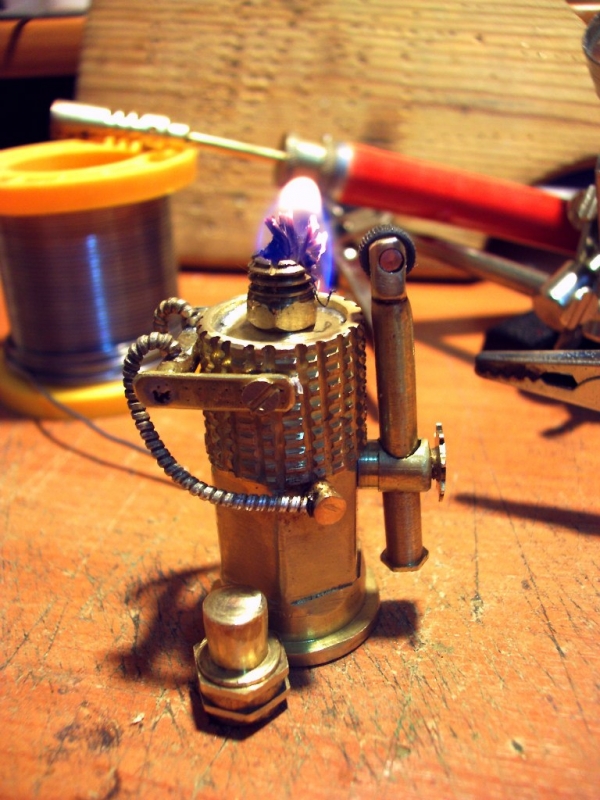

Как сделать зажигалку в стиле стимпанк из крана

Представляю вашему вниманию свою очередную зажигалку из серии стимпанк водопроводный кран «зажигалка № 5» своими руками .


Нашел у себя в загашнике еще один кран долго он у меня валялся ждал своего звездного часа . Вот и пришло его время !)

Выбрал и отпилил нужную часть, подобрал к ней гайку ( через которую в будущем будет заправляться зажигалка )

Гайку сделал из какой-то части водопроводного крана

Распилив ее на две части (не помню точно что за деталь но там с одной стороны мелкая резьба а с другой крупная)

Затем из части поворотного механизма водопроводного крана выточил держатель колесика кремния

запаял наш корпус с той стороны где отрезал и припаял часть болта с заранее просверленным отверстием в нем для фитиля

Далее начал думать как это все соединить в одно целое . Взял кусочек трубочки и листовой латуни и сделал крепления для держателя колесика кремния

Из детали от нулевой шины ( Честно говоря не знаю как оно правильно называется ) и болтика

выточил крышку для фитиля

И из листовой латуни сделал для нее крепления к корпусу

Затем и латунного бочонка начал точить микро кран

Затем все детали спаял в одно целое и как следует все вычистил

на завершающем этапе делаем патину и без усилий полируем.

Источник

Жми на кнопку, чтобы подписаться на «Как это сделано»!

Если у вас есть производство или сервис, о котором вы хотите рассказать нашим читателям, пишите Аслану ([email protected]) и мы сделаем самый лучший репортаж, который увидят не только читатели сообщества, но и сайта Как это сделано

Подписывайтесь также на наши группы в фейсбуке, вконтакте, одноклассниках, в ютюбе и инстаграме, где будут выкладываться самое интересное из сообщества, плюс видео о том, как это сделано, устроено и работает.

Жми на иконку и подписывайся!

— http://kak_eto_sdelano.livejournal.com/
— https://www.facebook.com/kaketosdelano/
— https://www.youtube.com/kaketosdelano
— https://vk.com/kaketosdelano
— https://ok.ru/kaketosdelano
— https://twitter.com/kaketosdelano
— https://www.instagram.com/kaketosdelano/

Официальный сайт — http://ikaketosdelano.ru/

Мой блог — http://aslan. livejournal.com
Инстаграм — https://www.instagram.com/aslanfoto/
Facebook — https://www.facebook.com/aslanfoto/
Вконтакте — https://vk.com/aslanfoto

Самодельные бензиновые зажигалки своими руками. Мини паяльник из зажигалки. Как сделать зажигалку из гильзы

Предлагаю мастер-класс по изготовлению своими руками оригинальной бензиновой зажигалки. Для оформления использовалась посвященная Иерусалиму памятная монета.

Вид сзади, фото со стороны люка для заправки зажигалки бензином.

Процесс изготовления описан достаточно подробно. Работа достаточно кропотливая и местами весьма нудная, но результат стоит того! Все заказчики были очень довольны зажигалкой, как и те, кому ее дарили.

Выбитое на зажигалке слово Norah – это имя дедушки заказчицы. Зажигалка изготовлялась в подарок и была выполнена в виде подарочного набора.

Фото спереди.


Материалы и принадлежности для работы

Используем такие инструменты:

  • дремель
  • молоток
  • мягкий молоток
  • круглогубцы
  • плоскогубцы
  • метчик на 3 мм
  • газовую горелку
  • оловянную пасту (можно олово)

Фото подарочного набора в сборе.


Зажигалка сверху.


Для работы берем следующие материалы:

  • медную трубку от кондиционера, длиной 15–18 см и диаметром 10–12 мм
  • куски латуни, толщина 0,5 – 1 мм; один 45×45 мм и второй – 30×30 мм
  • латунный патрон
  • трубку для кресала диаметром 4 мм
  • 2 кусочка латуни по 1 мм
  • небольшие латунные элементы для украшения люка и скрытия сварки
  • две латунные монеты
  • медную проволоку для бортика монеты, 2×4 мм
  • два латунных колпачка от велосипеда
  • два переходника под велосипедные колпачки
  • два болта из латуни 3×12 мм
  • четыре клепки
  • сверла разных диаметров
  • монета для оформления, желательно из латуни
  • кресало
  • кремень
  • пружину
  • фитиль

Процесс изготовления бензиновой зажигалки

Расплющиваем до ровной полосы медную трубку.


При желании выбиваем свое имя или другую надпись.


Изгибаем мягким молотком до идеального круга.


Свариваем кольцо – это будет основное тело нашей зажигалки.


Скрываем место сварки, отверстия под клепки – 1,5 мм диаметром.


Дремелем отрезаем кусок резьбы под люк от патрона.


Готовим материалы.


Фиксируем лист латуни канцелярскими прищепками и припаиваем его.


Готово. На грязь внимания пока не обращаем.


Теперь обрезаем всю лишнюю латунь, а затем шлифуем и чистим.


Теперь нужно разметить место для люка заправки.


Вырезаем отверстие дремелем, фото промежуточного состояния.


Все, отверстие вырезано.


Теперь нужно припаять резьбу под люк.


Чистим и примериваем кольцо люка по месту.


Фото вида сбоку.


Готовим материалы для сборки держателя кресала.


Фото готовой трубки с держателем кресала для кремня.


В теле зажигалки просверливаем с противоположных сторон отверстия для трубки.


Примеряем трубку.


Изготавливаем держатель фитиля. От переходника отрезаем часть низа с накаткой.


Примеряем держатель фитиля. В качестве гайки используем часть ранее отрезанного латунного колпачка.


Примеряем все вместе.


Привариваем все детали.


Вид заготовки снизу.


Теперь тщательно все чистим.


Промежуточный вид снизу. Нарезаем резьбу 3 мм.


Примеряем болтик.


Теперь нужно приварить вторую сторону с монетой.


Примеряем.


Примеряем монету и текст.


Набиваем текст.


Тщательно закрепляем прищепками и очень аккуратно припаиваем. Малейшая неточность будет очень критична!



Вид сборки со стороны монеты.


Грубо обрезаем.



Все лишнее срезаем дремелем, шлифуем и полируем.



Примеряем материалы для люка.


Припаиваем. Люк изнутри.


Фронтальная часть. Здесь можно припаять любые декоративные элементы.


Грубо обрезаем. Чистим дремелем с металлической щеткой.


Шлифуем, примеряем деталь на зажигалке. Важно, чтобы она села ровно, без перекосов.


Фото сбоку. Герметичное кольцо обязательно должно быть бензиностойким.


Зажигалка почти готова, осталось совсем немного.


Переходим к изготовлению стойки, которая будет закрывать пружину и обеспечивать зажигалке устойчивое положение на плоскости.


Удобно использовать для этого монету подходящего размера.


Просверливаем отверстие, вставляем в него болт. Ставим бортик на паяльной пасте. Снизу ставим отрезанную от переходника велосипедного колпачка часть.


Припаиваем все вместе.



Примеряем стойку. Если устойчивость хорошая, переходим к шлифовке.


Шлифуем стойку о шкурку до блеска, предварительно зажав ее в патрон дрели.


Нарезаем для красоты дремелем продольные канавки.


Шлифуем дремелем с металлической щеткой.



Теперь нужно собрать верхнюю крышку фитиля. Берем такие принадлежности:

  • монету для основы
  • латунный колпачок
  • соединяющий болт
  • бортик из медной проволоки
  • два толстых кольца из латуни
  • фентиклюшку (для композиции)

Сверлим отверстие 4 мм в колпачке. В монете просверливаем дырку 2,5 мм и нарезаем резьбу 3 мм метчиком.

В колпачок вставляем болт. Продеваем все элементы и закручиваем сверху монетой. Между всеми элементами и на края монеты наносим пасту. Кладем бортик на монету.


Вид сборки сверху перед пайкой.


Пропаиваем сборку.



Шлифуем и чистим от грязи деталь дремелем с металлической щеткой.


Примерка.


Зажигалка почти готова.


Шлифуем все до блеска. На фото – отдельные компоненты зажигалки.

Устанавливаем кресало. Вставляем его в рожки, затем продеваем сквозь него прутик из латуни 2,5 мм. Аккуратными ударами молотка расплющиваем сначала одну сторону, затем – другую. Расплющить нужно совсем чуть-чуть, этого будет достаточно, чтобы кресало легко крутилось, но при этом надежно стояло по месту.


Набиваем ватой. Перед набивкой обязательно устанавливаем фитиль. Вата должна плотно охватить со всех сторон фитиль.


Зажигалка собрана.


Отлично стоит, устойчиво.



Проверяем работу. Горит хорошо. Пламя спадет позже, пока обжигается фитиль.


Подарочный набор в сборе.


На видео показан процесс работы зажигалки и ее внешний вид с разных ракурсов.

Хорошая статья о том как сделать подарок своими руками. Это ж здорово.

Доброго времени суток Камрады!
Данная статья скорее о подарке и том, как его сделать. На оригинальность не претендую. Просто подумал, авось кому пригодится. Те кто умеет делать, делимся своими знаниями, те кто не умеет читает и делает.

И так, была мне тут поставлена задача, смастерить бензиновую зажигалку. Но не простую, а Окопную. То есть сделанную из патрона. Калибр и исполнение не обговаривались. А значит свободу творчества мне ограничивали только ресурсы.
Собрав мысли, помыв руки, и вспомнив как это делать, я полез в закрома. Ума не приложу, откуда у меня столько хрени всякой…
В первую очередь набрал всякого металлолома из цветмета.

Затем добавил к этой кучки, горсточку гильз-патронов-пуль-муляжей. Что то ещё сохранилось с детских лет, что то было куплено-выменяно-выпрошено в более позднее время. Останки моей коллекции, моя прелесть.

Поскольку трепетные чувства не позволили использовать в работе единичные экземпляры, я отобрал дубликаты. И понеслась п… по кочкам, то есть работа началась.
Первым делом высверливаем стреляный капсюль из гильзы. Затем курочим и рассверливаем капсульное гнездо, до необходимых вам размеров. После сверловки, накручиваем в отверстии резьбу. Конечно, можно обойтись и пробкой, или заливать бензин через фитиль. Но это не есть хорошо и не есть удобно.
Если вы нашли целый, боевой патрон и не имеете опыта по его разрядке, то доверти процесс тому, кто знает. А сами с@@б###сь в другую комнату, или куда подальше.

Покончив с «попкой» гильзы, переходим к её дульцу. Нам необходимо сделать посадочное гнездо для фитиля.
Первым делом ищем заготовку из цветного металла, толщиной в 2-3 мм и площадью больше диаметра дульца. Сверлим в её центре отверстие, чуть меньшего диаметра чем фитиль. Обрезаем(обрубаем, опиливаем) до формы круга. Насаживаем заготовку на болтик и затягиваем в патроне дрели. Включаем на полные обороты и обтачиваем до идеального круга и диаметра дульца. От края отступаем примерно 1 мм и стачиваем чуть глубже.

Теперь у основания дульца гильзы, с помощью дюбеля или кернера делаем углубления.

Углубления на гильзе и снятая фаска на посадочном гнезде фитиля, не дадут оному провалиться внутрь гильзы.
Впрессовываем гнездо в дульце. Тут кто как сможет, и чем. Можно и моталком звездануть, можно тисками. Я впрессовывал с помощью струбцины. Медленно, но нет опасности испортить гильзу. После того как седло фитиля вошло в гильзу, подкладываем под него гайку или шайбу, дабы впрессовать поглубже. Тут главное не переборщить. Это не тот случай когда чем сильнее и глубже, тем лучше. Тут можно и вовнутрь продавить, доставать замучаетесь.

Дабы обеспечить прочную посадку нам нужно спаять эти две детали. Обычным паяльником долго, да и олово для этих целей не особо подходит. Я пользовался газовой горелкой и серебряным припоем. Где купить такой я не знаю, я его честно экспроприировал на позапрошлом месте работы.
Место пайки обрабатываем кислотой. Рубим мелкие кусочки припоя. Включаем горелку. Гильзу в пассатижи. В другую руку шило или тонкую длинную отвертку. И начинаем паять.

Теперь, когда тело закончено, нам нужен колпачок. В качестве него была использована пуля. Берём пулю, и греем её на газовой плите или горелкой. Сильно но аккуратно встряхиваем чтоб свинец вытек. Теперь в ней остался только стальной сердечник. Вам может повезти, и пуля будет без него. Или может не повезти и пуля будет трассирующей, тогда будет фейерверк. Короче сначала изучите тело пули и цветовую маркировку. А то останетесь без глаз, мне потом стыдно будет.
Далее, вынимаем сердечник. Замеряем глубину дульца гильзы и срезаем не нужную часть у пули. Я вдобавок срезал и носик. Для чего? Позже объясню.

Собираем всё это дело в одно целое. И откладываем в сторону.

Теперь нам нужно собрать узел высечения искры. Во как умно сказал, гений @ля.
Первым делом среди мелочи откопал колёсико от китайской зиппо. После отпилил прямоугольный кусок латуни.

Из куска латуни гнём «П» образный элемент. Он послужит седлом для колёсика. Для того что легче было гнуть, делаем треугольные пропилы, примерно до середины заготовки.

Отрезаем кусок трубки, её внутренний диаметр должен совпасть с диаметром кремня.

В ножках «П» образной заготовки сверлим два соосных отверстия сходных с диаметром отверстия в колесе. И в верхней части отверстие для трубки кремня.
Впрессовываем кремне-канал. Да, опять умничаю.

Спаиваем детали. Поскольку гильза имеет коническую форму, я слегка наклонил «П» образный элемент в сторону предполагаемого размещения фитиля.

Производим предварительную сборку узла и проверяем его работоспособность.

Стачиваем всё лишнее.

Для того чтоб прикрепить узел к гильзе делаем две петли из латуни или меди. Перед тем как их сгибать, советую полудить внутреннюю сторону петли.

Петли должны плотно садиться на трубку. Припаиваем их к трубке.

Отгибаем усики петель, лудим. Не путать с блудим, это совсем другое занятие, хотя не менее интересное и увлекательное.

Прикладываем полученную конструкцию к гильзе. Фиксируем два элемента при помощи проволоки или тисков. Пропаиваем усики.

Счищаем, полируем, подтачиваем. После чего ставим колесо, которое крепим любым вам удобным способом. Я закрепил трубочкой, вполне подойдёт клёпка или болтик.

Поскольку в донце гильзы у нас есть отверстие с резьбой, нам нужна пробочка. Её я изготовил из медного колпачка и обрезка болта, спаяв два этих элемента в одно целое. Кроме того, одеваем на полученный болтик резиновое кольцо. Оно уменьшит испарение горючки.

Скручиваем фитиль и протягиваем его внутрь зажигалки. С донца набиваем зажигалку ватой. Заливаем горючку, закручиваем пробку.

В принципе зажигалка готова. Но. Дабы не пролюбить колпачок, советую соединить его цепочкой с зажигалкой. Для этого продеваем цепочку в отверстие на вершине колпачка и заливаем оловом или тем же серебряным припоем. Я не стал заморачиваться и забил это дело холодной сваркой. К болту поджимающему кремень прикрутил цепочку при помощи петли из стальной проволоки.
Теперь точно всё.

Любители идеальных изделий, могут отполировать свою зажигалку. Я же не люблю этого, поэтому только слегка обработал её полировальной пастой и войлоком. Так же не стал затирать и небольшие царапины. Это «Боевая» зажигалка, а значит и должна соответственно выглядеть.
Всем удачи и успехов!

источник nepropadu.ru

Здравствуйте!

Однажды в поисках запчастей для своего примуса, меня посетила идея. Я обнаружил что из насоса от примуса вполне можно сделать походную, бензиновую зажигалку, из которой при хранении не испаряется горючее. Многие пользователи зажигалок Зиппо меня поймут.

Скажу сразу, все детали для сборки я нашел на барахолке.

И так, для изготовления нам понадобится насос от примуса Шмель. Вернее, два корпуса от насоса и китайская зажигалка Зиппо.

Первым делом откручиваем клапан насоса, извлекаем содержимое, а затем разбираем зажигалку, и оставляем только кресало, пружину с винтом и трубку в которой находится пружина.

Изготавливаем корпус. размечаем и отрезаем от первой трубки резьбу

Затем, от второй трубки насоса отпаиваем ниппель

и впаиваем в корпус будущей зажигалки, углубив примерно на 1 мм.

Для колпачка зажигалки нам нужно отрезать от второй трубки кусок равный высоте клапана

Подгоняем надфилем. Что бы не получился скос, вовремя обработки надфилем проворачиваем деталь вокруг своей оси.

Верхнюю часть зажигалки подготовили, переходим к нижней части. Здесь колпачок будет по меньше. Для этого чуть ниже бокового отверстия клапана отмечаем линии среза клапана и трубки.

И отрезаем трубку а затем клапан.

А так же отрезаем трубку длинной в 15 мм для ветрозащиты и из оставшегося куска делаем пластину.

Вырезаем две пластинки под каждую трубку и приступаем к сборке маленького колпачка. Наносим припой на места стыков, а так же лак для ногтей что бы избежать нежелательных спаев

и прогревая горелкой припаиваем клапан, пластинку и трубку между собой

лишнее обрезаем и обрабатываем надфилем.

Перед сборкой верхнего колпачка нам нужно заглушить боковые и верхнее отверстия клапана.

На боковые отверстия наматываем тонкую, медную проволоку и паяем. Верхнее отверстие просто заполняем припоем, а за одно лудим поверхность. Так же наносим припой на пластинку и трубку.

Ровно устанавливаем и прогреваем до тех пор, пока полностью не спаяется.

После того как запаяли, обрезаем лишнее, обтачиваем надфилем и обрабатываем весь корпус мелкозернистой наждачной бумагой.

Теперь переходим к трубке и кресалу.

Для корпуса этого механизма отлично подошел латунный вентиль от камеры грузовой машины

Обрабатываем его наждачной бумагой и отрезаем трубку в 45 мм. а затем делаем паз для кресала глубиной в 10 мм.

Просвет между кресалом и трубкой должен быть около миллиметра

Теперь нам нужно спаять обе трубки между собой таким образом, чтобы кресало находилось на расстоянии в пару миллиметров от корпуса зажигалки. Для этого я использовал стержень латунного ключа.

Отрезаем стержень длинной в 27 мм. и примеряем. Если расстояние слишком большое, нужно немного подточить стержень. А так же подточим трубку и корпус зажигалки.

Наносим припой на поверхности стержня и латунной трубки, а также на железную трубку которую мы сняли с зажигалки и впаиваем ее.

Припаиваем стержень, выставляем просвет кресала на пару мм выше ниппеля зажигалки, отрегулировав положение, конструкцию фиксируем крокодилом и спаиваем.

В трубке длинной 15 мм, которую мы подготовили ранее, сверлим 8 отверстий в 3 мм в шахматном порядке. Штанген циркулем отмечаем 13 мм и вырезаем фрагмент трубки. Вставив сверло на 11 обстукиваем деревянным молотком и уменьшаем внутренний диаметр до 11 мм.

После чего припаиваем

Элемент ветрозащиты играет роль направляющей. Таким образом, при закручивании колпачка мы избавим себя от прицеливания в отличии других аналогов закручивающихся зажигалок.

Теперь нам нужно увеличить отверстия в ниппелях. Верхний сверлим в 2,5 мм, а нижний в 3,5 мм.

Ну и наконец делаем из подходящего по диаметру гвоздя штифт.

При установке кресала, важно обратить внимание на направление зубчиков. Если перепутать, ролик не будет высекать искры.

Вставляем кремень, пружину, закручиваем и проверяем.

Для того что бы просунуть в отверстие фитиль, привязываем к нему тонкую медную проволоку и протягиваем его в отверстие.

Набиваем вату, отрезаем провод, укладываем оставшийся конец фитиля и заправляем бензином для зажигалок.

Ну вот и все. Зажигалка готова. Буду надеяться, что статья вам понравилась.

Если Вам статья показалась сложной, можете посмотреть видео инструкцию по сборке зажигалки.

Зажигалка — это очень полезный инструмент, который выручает нас и в быту, и далеко за городом. Несмотря на ее низкую стоимость и доступность в магазинах, многие умельцы пытаются изготовить ее своими руками. Эти навыки, возможно, вам и не понадобятся, однако согласитесь, не у каждого из ваших друзей и знакомых есть такой самодельный аппарат. А делается самодельная зажигалка довольно просто. Причем изготовить ее можно практически из подручных материалов. Как сделать зажигалку своими руками?

Ответ на этот вопрос смотрите в данной статье.

Как сделать зажигалку из гильзы?

Один из наиболее простых способов — это изготовление устройства из гильзы. Здесь мы рассмотрим сразу несколько методов и вариантов. В первом среди материалов вам понадобится новая зиппа, гильза, горелка, а также серебристо-медный припой. Что с этими инструментами делать далее? Для начала вам нужно будет выпотрошить из зиппы кремень и достать оттуда металлический диск, который издает искру. После этого разберите все остальные детали данного элемента — фильтр, набивку и крепеж диска. Данные детали следует скомпоновать и спаять воедино. Если на каком-то элементе вы обнаружили шероховатости, уберите их при помощи паяльника, тем самым придав ему правильную форму. Далее все содержимое забивается в гильзу, вставляется фитиль и поверх него заливается горючее. Все — зажигалка готова к использованию.

Иные способы

Чтобы воспользоваться вторым способом, вам нужно будет подготовить узкую металлическую трубку. В ней следует проделать отверстие для колесика. Туда поместите специальный кремень с пружиной. Помните, что первый элемент должен быть с небольшой резинкой. Даже из прочного сплава или металла изготовьте колпачок для зажигалки вместе с фитилем. Далее припаяйте к гильзе металлическую трубочку и залейте верх устройства топливом.

Третий способ изготовления подразумевает использование таких деталей, как гильза и хлопчатобумажный шнур. На первом этапе шнур необходимо обрезать, смочить в бензине и опустить его в гильзу. Далее необходимо обеспечить взаимодействие устройства с кремнем — для этого наружную часть фитиля оставьте выглядывать. Сам кремень изготовляется из напильника. Как это сделать? Для этого припаяйте небольшой кусочек напильника (длиной не более 5 сантиметров) к гильзе и залейте в последнюю бензин. Все — устройство готово к использованию.

Как реанимировать старую бензиновую зажигалку?

Если в предыдущих методах мы рассказывали вам о том, как изготовить бензиновую зажигалку из подручных средств, то в данном способе мы рассмотрим, как можно реанимировать старое устройство и сделать его заново рабочим. Но прежде чем приступить к работе, пару слов об инструментах и материалах.

Итак, какие материалы нам для этого понадобятся?

В ходе работ вам нужно подготовить несколько медных трубок диаметром по 5 и 15 миллиметров, две пару шестеренок и одну зиппу. Последнюю можно взять из обычной газовой одноразовой зажигалки китайского производства.

Сразу отметим, что сделать устройство с таким же механизмом зажигания, как было раньше, при помощи этих компонентов у вас не получится — для этого нужно иметь лишь оригинальные запчасти. А это сделать крайне трудно — гораздо проще будет приобрести новую в магазине, чем мучиться со старой.

Для того чтобы в итоге механизм открытия-закрытия зажигалки не был чрезмерно хлипким, корпус должен быть монолитным. В противном случае при использовании элементы устройства будут постоянно съезжать в сторону.

Как сделать Принцип реанимации старой зажигалки довольно прост — все подготовленные элементы устанавливаются на место старых, а емкость инструмента заполняется бензином. Для того чтобы топливо не испарялось, рекомендуется установить сюда колпачок. Однако в силу хлипкой конструкции его часть будет постоянно цепляться за шестеренку, поэтому для частого пользования такой аппарат не подходит.

В завершение о бензиновых зажигалках отметим, что все основные детали, а именно кремни, в ней меняются, а потому служить такой аппарат будет очень и очень долго.

Делаем устройство из батарейки

Как сделать зажигалку из батарейки? Изготовить данный элемент подобным способом будет еще проще всех остальных, поэтому если на работу по изготовлению зажигалки у вас отведено минимум свободного времени, воспользуйтесь именно этим методом. А заключается он всего лишь в нескольких этапах.

Вначале подготавливаются основные материалы — 12-вольтовая батарейка и кусок обычной фольги. В качестве альтернативы взять обертку от жевательной резинки — сути дела это не меняет.

Как только оба контакта будут замкнуты, в месте сгиба фольги будет образовываться небольшой «огонь». Конечно, с точки зрения надежности, такая зажигалка не очень удобная в пользовании, однако на природе, особенно на пикнике, такая вещь точно вам не помешает.

Итак, мы выяснили, как сделать зажигалку из подручных материалов.

ЭЛЕКТРОЗАЖИГАЛКА


   Перед тем, как начать статью, хочу сказать, что статья полностью напечатана для начинающих радиолюбителей. Таких статьей будет две, и обе они созданы для ознакомления со схемой и работой китайской электрозажигалки.

   Долго не мог купить их, как будто в один день они исчезли с прилавков. Недавно  была очередная прогулка по магазинам, и вот наконец удалось найти место, где продавали такие зажигалки всего за пол доллара за штуку. Сейчас многие не поймут меня, подумаешь, зажигалка для газа… Но такие электрозажигалки настоящая находка для радиолюбителя, в этом вы сами убедитесь. Мы рассмотрим конструкции простых и полезных устройств на основе электрической зажигалки для газа — такого вы еще не видели, так, что приготовьте кофе и устраивайтесь поудобнее, поехали!

   Итак, для начала давайте поймем, о какой зажигалке идет речь и что она из себя представляет. Такие электрозажигалки исчезли по одной простой причине — они не эффективны. Зажигалка имеет электронную начинку.

   Простой высоковольтный преобразователь, на выходе которого образуется высокое напряжение в виде электрических разрядов. Напряжение этих разрядов может достигать нескольких десятков тысяч вольт, но сила тока слишком мала, поэтому никакой опасности из себя такая зажигалка не представляет. Раньше, когда такие зажигалки только начали входить в моду, они имели достаточно мощную схему, высоковольтные разряды были ощутимы на «вкус», но со временем их начали «ослаблять» и народ не стал покупать, поскольку газ не воспламенялся от серии маломощных разрядов. Но электронщик знает, что ненужных вещей не бывает, в тот день купил аж 5 таких зажигалок. Электрозажигалки были приобретены исключительно для опытов со схемой. Корпус нам не нужен, так, что можно выбрасывать. Разбираются зажигалки достаточно просто. Сейчас мы начнем рассматривать схему устройства, а затем перейдем к ознакомительным опытам.

   Внутренности показаны на фотографиях. Питается электрозажигалка от одной пальчиковой батарейки (хотя искровая генерация будет и от 1 вольт). Автогенератор собран на маломощном транзисторе, напряжение после первого трансформатора 43 вольта. Далее это напряжение выпрямляется импульсным диодом и накапливается в конденсаторе.

   В схеме также имеется маломощный тиристор, который играет в роль прерывателя, подавая кратковременные импульсы на второй трансформатор. Второй трансформатор секционный, в первичной обмотке имеет 10 витков провода 0,4 мм. Вторичная обмотка намотана по секциям, в каждой секции 230 витков. Такая система работает безотказно. А теперь давайте подумаем, где можно использовать эту начинку?


Поделитесь полезными схемами

СВЕТИЛЬНИК НАСТРОЕНИЯ

   Светильник хорошего настроения — конструкция с использованием разноцветных светодиодов и микроконтроллера AtMega32.


ТАЙМЕР ПОДАЧИ ВОДЫ

   Автоматический электронный таймер для подачи воды в бассейн — схема на микроконтроллере для самостоятельной сборки.


ДЕТЕКТОР РАДИОИЗЛУЧЕНИЙ

    Очень неплохой детектор излучений радиопередающих устройств — схема ВЧ детектора без использования катушек.





бензиновая зажигалка своими руками Как сделать бензиновую зажигалку в домашних условиях

Зажигалка — это очень полезный инструмент, который выручает нас и в быту, и далеко за городом. Несмотря на ее низкую стоимость и доступность в магазинах, многие умельцы пытаются изготовить ее своими руками. Эти навыки, возможно, вам и не понадобятся, однако согласитесь, не у каждого из ваших друзей и знакомых есть такой самодельный аппарат. А делается самодельная зажигалка довольно просто. Причем изготовить ее можно практически из подручных материалов. Как сделать зажигалку своими руками?

Ответ на этот вопрос смотрите в данной статье.

Как сделать зажигалку из гильзы?

Один из наиболее простых способов — это изготовление устройства из гильзы. Здесь мы рассмотрим сразу несколько методов и вариантов. В первом среди материалов вам понадобится новая зиппа, гильза, горелка, а также серебристо-медный припой. Что с этими инструментами делать далее? Для начала вам нужно будет выпотрошить из зиппы кремень и достать оттуда металлический диск, который издает искру. После этого разберите все остальные детали данного элемента — фильтр, набивку и крепеж диска. Данные детали следует скомпоновать и спаять воедино. Если на каком-то элементе вы обнаружили шероховатости, уберите их при помощи паяльника, тем самым придав ему правильную форму. Далее все содержимое забивается в гильзу, вставляется фитиль и поверх него заливается горючее. Все — зажигалка готова к использованию.

Иные способы

Чтобы воспользоваться вторым способом, вам нужно будет подготовить узкую металлическую трубку. В ней следует проделать отверстие для колесика. Туда поместите специальный кремень с пружиной. Помните, что первый элемент должен быть с небольшой резинкой. Даже из прочного сплава или металла изготовьте колпачок для зажигалки вместе с фитилем. Далее припаяйте к гильзе металлическую трубочку и залейте верх устройства топливом.

Третий способ изготовления подразумевает использование таких деталей, как гильза и хлопчатобумажный шнур. На первом этапе шнур необходимо обрезать, смочить в бензине и опустить его в гильзу. Далее необходимо обеспечить взаимодействие устройства с кремнем — для этого наружную часть фитиля оставьте выглядывать. Сам кремень изготовляется из напильника. Как это сделать? Для этого припаяйте небольшой кусочек напильника (длиной не более 5 сантиметров) к гильзе и залейте в последнюю бензин. Все — устройство готово к использованию.

Как реанимировать старую бензиновую зажигалку?

Если в предыдущих методах мы рассказывали вам о том, как изготовить бензиновую зажигалку из подручных средств, то в данном способе мы рассмотрим, как можно реанимировать старое устройство и сделать его заново рабочим. Но прежде чем приступить к работе, пару слов об инструментах и материалах.

Итак, какие материалы нам для этого понадобятся?

В ходе работ вам нужно подготовить несколько медных трубок диаметром по 5 и 15 миллиметров, две пару шестеренок и одну зиппу. Последнюю можно взять из обычной газовой одноразовой зажигалки китайского производства.

Сразу отметим, что сделать устройство с таким же механизмом зажигания, как было раньше, при помощи этих компонентов у вас не получится — для этого нужно иметь лишь оригинальные запчасти. А это сделать крайне трудно — гораздо проще будет приобрести новую в магазине, чем мучиться со старой.

Для того чтобы в итоге механизм открытия-закрытия зажигалки не был чрезмерно хлипким, корпус должен быть монолитным. В противном случае при использовании элементы устройства будут постоянно съезжать в сторону.

Как сделать Принцип реанимации старой зажигалки довольно прост — все подготовленные элементы устанавливаются на место старых, а емкость инструмента заполняется бензином. Для того чтобы топливо не испарялось, рекомендуется установить сюда колпачок. Однако в силу хлипкой конструкции его часть будет постоянно цепляться за шестеренку, поэтому для частого пользования такой аппарат не подходит.

В завершение о бензиновых зажигалках отметим, что все основные детали, а именно кремни, в ней меняются, а потому служить такой аппарат будет очень и очень долго.

Делаем устройство из батарейки

Как сделать зажигалку из батарейки? Изготовить данный элемент подобным способом будет еще проще всех остальных, поэтому если на работу по изготовлению зажигалки у вас отведено минимум свободного времени, воспользуйтесь именно этим методом. А заключается он всего лишь в нескольких этапах.

Вначале подготавливаются основные материалы — 12-вольтовая батарейка и кусок обычной фольги. В качестве альтернативы взять обертку от жевательной резинки — сути дела это не меняет.

Как только оба контакта будут замкнуты, в месте сгиба фольги будет образовываться небольшой «огонь». Конечно, с точки зрения надежности, такая зажигалка не очень удобная в пользовании, однако на природе, особенно на пикнике, такая вещь точно вам не помешает.

Итак, мы выяснили, как сделать зажигалку из подручных материалов.

В этом мастер-классе мы предлагаем вам собрать оригинальную зажигалку своими руками. Все, что вам понадобится от обычного изделия – это прикуриватель. По внешнему виду зажигалка напоминает стимпанк изделия и такой точно ни у кого не будет.

Материалы

Для работы вам будут нужны:

  • старый прикуриватель;
  • 15 мм медные заглушки, 2 шт.;
  • 12,7 мм медная трубка;
  • 4 мм латунные или медные трубки;
  • латунные полоски;
  • латунная прямоугольная трубка;
  • небольшие винты, 2 шт.;
  • куполообразная гайка, М5;
  • болт;
  • плоскогубцы;
  • паяльник;
  • припой;
  • Dremel и сверла;
  • напильник;
  • хлопковые шарики;
  • кусочек войлочной ткани;
  • фитиль;
  • жидкость для заправки зажигалок.

Шаг 1 . Разберите зажигалку, чтобы достать из нее прикуриватель.

Шаг 2 . Возьмите тонкую медную или латунную трубку и приложите к ней пружину прикуривателя. Обрежьте трубку так, чтобы пружина слегка выглядывала за ее пределы.

Шаг 3 . Обработайте трубку напильником в местах среза.

Шаг 4 . Возьмите медную полоску и согните ее под углом 90 градусов дважды, чтобы получилась форма буквы U. При формировании элемента прикладывайте колесико прикуривателя. Эта деталь в дальнейшем будет его удерживать.

Шаг 5 . В заготовленной детали просверлите отверстие под тонкую трубку.

Шаг 6 . Припаяйте трубку к полученной детали. С нижней ее стороны, металл основательно разогрейте и вкрутите в него винт. При застывании металла они прочно будет закреплен в самой трубке.

Шаг 7 . В U-образной части заготовленного элемента просверлите отверстие для крепления колесика зажигания.

Шаг 8 . Зачистите деталь, сделав ее гладкой, и после вставьте колесико надавливанием на него.

Шаг 9 . Теперь от большой медной трубки вам нужно будет отпилить небольшую ее часть. Длину детали регулируйте сами. В данном случае она составила 5 см. Места срезов обязательно зачистите до идеально гладкого состояния

Шаг 10 . Теперь вам нужно будет сделать держатель фитиля, встроенный в медный колпачок. Последний защитит содержимое трубы от пересыхания.

Вначале просверлите отверстие в винтике на глубину примерно 1 – 1,5 см. Для удобства отправьте винт в тиски и по окончании работы срежьте лишнюю его часть.

Шаг 11 . В медном колпачке немного в сторону от центра просверлите отверстие под винт. Вставьте его. Закрутите винт гайкой со шляпкой.

Шаг 12 . Тонкую медную трубку припаяйте к винтику с внутренней стороны медной заглушки. После всего припаяйте к трубе и саму заглушку.

Шаг 13 . Во втором медном колпачке просверлите отверстие теперь уже под тонкую трубочку.

Шаг 14 . Саму трубочку спилите, чтобы она шла вровень с колпачком. Вкрутите винт со шляпкой в трубочку, заранее тщательно разогрев металл.

Шаг 15 . С помощью латунной трубки прямоугольной формы соедините два элемента зажигалки между собой. Прежде, чем варить их, пластину обрежьте и зачистите, а после всю конструкцию отправьте в тиски.
Обратите внимание на расположение деталей относительно друг друга.

Предлагаю мастер-класс по изготовлению своими руками оригинальной бензиновой зажигалки. Для оформления использовалась посвященная Иерусалиму памятная монета.

Вид сзади, фото со стороны люка для заправки зажигалки бензином.

Процесс изготовления описан достаточно подробно. Работа достаточно кропотливая и местами весьма нудная, но результат стоит того! Все заказчики были очень довольны зажигалкой, как и те, кому ее дарили.

Выбитое на зажигалке слово Norah – это имя дедушки заказчицы. Зажигалка изготовлялась в подарок и была выполнена в виде подарочного набора.

Фото спереди.


Материалы и принадлежности для работы

Используем такие инструменты:

  • дремель
  • молоток
  • мягкий молоток
  • круглогубцы
  • плоскогубцы
  • метчик на 3 мм
  • газовую горелку
  • оловянную пасту (можно олово)

Фото подарочного набора в сборе.


Зажигалка сверху.


Для работы берем следующие материалы:

  • медную трубку от кондиционера, длиной 15–18 см и диаметром 10–12 мм
  • куски латуни, толщина 0,5 – 1 мм; один 45×45 мм и второй – 30×30 мм
  • латунный патрон
  • трубку для кресала диаметром 4 мм
  • 2 кусочка латуни по 1 мм
  • небольшие латунные элементы для украшения люка и скрытия сварки
  • две латунные монеты
  • медную проволоку для бортика монеты, 2×4 мм
  • два латунных колпачка от велосипеда
  • два переходника под велосипедные колпачки
  • два болта из латуни 3×12 мм
  • четыре клепки
  • сверла разных диаметров
  • монета для оформления, желательно из латуни
  • кресало
  • кремень
  • пружину
  • фитиль

Процесс изготовления бензиновой зажигалки

Расплющиваем до ровной полосы медную трубку.


При желании выбиваем свое имя или другую надпись.


Изгибаем мягким молотком до идеального круга.


Свариваем кольцо – это будет основное тело нашей зажигалки.


Скрываем место сварки, отверстия под клепки – 1,5 мм диаметром.


Дремелем отрезаем кусок резьбы под люк от патрона.


Готовим материалы.


Фиксируем лист латуни канцелярскими прищепками и припаиваем его.


Готово. На грязь внимания пока не обращаем.


Теперь обрезаем всю лишнюю латунь, а затем шлифуем и чистим.


Теперь нужно разметить место для люка заправки.


Вырезаем отверстие дремелем, фото промежуточного состояния.


Все, отверстие вырезано.


Теперь нужно припаять резьбу под люк.


Чистим и примериваем кольцо люка по месту.


Фото вида сбоку.


Готовим материалы для сборки держателя кресала.


Фото готовой трубки с держателем кресала для кремня.


В теле зажигалки просверливаем с противоположных сторон отверстия для трубки.


Примеряем трубку.


Изготавливаем держатель фитиля. От переходника отрезаем часть низа с накаткой.


Примеряем держатель фитиля. В качестве гайки используем часть ранее отрезанного латунного колпачка.


Примеряем все вместе.


Привариваем все детали.


Вид заготовки снизу.


Теперь тщательно все чистим.


Промежуточный вид снизу. Нарезаем резьбу 3 мм.


Примеряем болтик.


Теперь нужно приварить вторую сторону с монетой.


Примеряем.


Примеряем монету и текст.


Набиваем текст.


Тщательно закрепляем прищепками и очень аккуратно припаиваем. Малейшая неточность будет очень критична!



Вид сборки со стороны монеты.


Грубо обрезаем.



Все лишнее срезаем дремелем, шлифуем и полируем.



Примеряем материалы для люка.


Припаиваем. Люк изнутри.


Фронтальная часть. Здесь можно припаять любые декоративные элементы.


Грубо обрезаем. Чистим дремелем с металлической щеткой.


Шлифуем, примеряем деталь на зажигалке. Важно, чтобы она села ровно, без перекосов.


Фото сбоку. Герметичное кольцо обязательно должно быть бензиностойким.


Зажигалка почти готова, осталось совсем немного.


Переходим к изготовлению стойки, которая будет закрывать пружину и обеспечивать зажигалке устойчивое положение на плоскости.


Удобно использовать для этого монету подходящего размера.


Просверливаем отверстие, вставляем в него болт. Ставим бортик на паяльной пасте. Снизу ставим отрезанную от переходника велосипедного колпачка часть.


Припаиваем все вместе.



Примеряем стойку. Если устойчивость хорошая, переходим к шлифовке.


Шлифуем стойку о шкурку до блеска, предварительно зажав ее в патрон дрели.


Нарезаем для красоты дремелем продольные канавки.


Шлифуем дремелем с металлической щеткой.



Теперь нужно собрать верхнюю крышку фитиля. Берем такие принадлежности:

  • монету для основы
  • латунный колпачок
  • соединяющий болт
  • бортик из медной проволоки
  • два толстых кольца из латуни
  • фентиклюшку (для композиции)

Сверлим отверстие 4 мм в колпачке. В монете просверливаем дырку 2,5 мм и нарезаем резьбу 3 мм метчиком.

В колпачок вставляем болт. Продеваем все элементы и закручиваем сверху монетой. Между всеми элементами и на края монеты наносим пасту. Кладем бортик на монету.


Вид сборки сверху перед пайкой.


Пропаиваем сборку.



Шлифуем и чистим от грязи деталь дремелем с металлической щеткой.


Примерка.


Зажигалка почти готова.


Шлифуем все до блеска. На фото – отдельные компоненты зажигалки.

Устанавливаем кресало. Вставляем его в рожки, затем продеваем сквозь него прутик из латуни 2,5 мм. Аккуратными ударами молотка расплющиваем сначала одну сторону, затем – другую. Расплющить нужно совсем чуть-чуть, этого будет достаточно, чтобы кресало легко крутилось, но при этом надежно стояло по месту.


Набиваем ватой. Перед набивкой обязательно устанавливаем фитиль. Вата должна плотно охватить со всех сторон фитиль.


Зажигалка собрана.


Отлично стоит, устойчиво.



Проверяем работу. Горит хорошо. Пламя спадет позже, пока обжигается фитиль.


Подарочный набор в сборе.


На видео показан процесс работы зажигалки и ее внешний вид с разных ракурсов.

И так, для изготовления нам понадобится насос от примуса Шмель. Вернее, два корпуса от насоса и китайская зажигалка Зиппо.

Первым делом откручиваем клапан насоса, извлекаем содержимое, а затем разбираем зажигалку, и оставляем только кресало, пружину с винтом и трубку в которой находится пружина.

Изготавливаем корпус

Размечаем и отрезаем от первой трубки резьбу.

Затем, от второй трубки насоса отпаиваем ниппель.

И впаиваем в корпус будущей зажигалки, углубив примерно на 1 мм.

Для колпачка зажигалки нам нужно отрезать от второй трубки кусок равный высоте клапана.

Подгоняем надфилем. Чтобы не получился скос, вовремя обработки надфилем проворачиваем деталь вокруг своей оси.
Верхнюю часть зажигалки подготовили, переходим к нижней части. Здесь колпачок будет поменьше. Для этого чуть ниже бокового отверстия клапана отмечаем линии среза клапана и трубки.
И отрезаем трубку, а затем клапан.

А так же отрезаем трубку длинной в 15 мм для ветрозащиты и из оставшегося куска делаем пластину.

Вырезаем две пластинки под каждую трубку и приступаем к сборке маленького колпачка. Наносим припой на места стыков,
Наносим лак для ногтей, чтобы избежать нежелательных спаев.

И прогревая горелкой, припаиваем клапан, пластинку и трубку между собой.

Лишнее обрезаем и обрабатываем надфилем.

Перед сборкой верхнего колпачка нам нужно заглушить боковые и верхние отверстия клапана.

На боковые отверстия наматываем тонкую, медную проволоку и паяем. Верхнее отверстие просто заполняем припоем, а заодно лудим поверхность. Так же наносим припой на пластинку и трубку.
Ровно устанавливаем и прогреваем до тех пор, пока полностью не спаяется.

После того как запаяли, обрезаем лишнее, обтачиваем надфилем и обрабатываем весь корпус мелкозернистой наждачной бумагой.

Теперь переходим к трубке и кресалу.

Для корпуса этого механизма отлично подошел латунный вентиль от камеры грузовой машины.

Обрабатываем его наждачной бумагой и отрезаем трубку в 45 мм. а затем делаем паз для кресала глубиной в 10 мм.
Далее сверлим отверстие для штифта диаметром в 3 мм
Просвет между кресалом и трубкой должен быть около миллиметра.

Теперь нам нужно спаять обе трубки между собой таким образом, чтобы кресало находилось на расстоянии в пару миллиметров от корпуса зажигалки. Для этого я использовал стержень латунного ключа.

Отрезаем стержень длинной в 27 мм. и примеряем. Если расстояние слишком большое, нужно немного подточить стержень. А так же подточим трубку и корпус зажигалки.

Наносим припой на поверхности стержня и латунной трубки, а также на железную трубку, которую мы сняли с зажигалки и впаиваем ее.

Припаиваем стержень, выставляем просвет кресала на пару мм выше ниппеля зажигалки, отрегулировав положение, конструкцию фиксируем крокодилом и спаиваем.

В трубке длинной 15 мм, которую мы подготовили ранее, сверлим 8 отверстий в 3 мм в шахматном порядке.

Штангенциркулем отмечаем 13 мм и вырезаем фрагмент трубки. Вставив сверло на 11, обстукиваем деревянным молотком и уменьшаем внутренний диаметр до 11 мм.

После чего припаиваем.

Элемент ветрозащиты играет роль направляющей. Таким образом, при закручивании колпачка мы избавим себя от прицеливания в отличии других аналогов закручивающихся зажигалок.

Теперь нам нужно увеличить отверстия в ниппелях. Верхний сверлим в 2,5 мм, а нижний в 3,5 мм.

Ну и наконец, делаем из подходящего по диаметру гвоздя штифт.
При установке кресала, важно обратить внимание на направление зубчиков. Если перепутать, ролик не будет высекать искры.

Вставляем кремень, пружину, закручиваем и проверяем.
Для того что бы просунуть в отверстие фитиль, привязываем к нему тонкую медную проволоку и протягиваем его в отверстие.

Набиваем ватой, отрезаем провод, укладываем оставшийся конец фитиля и заправляем бензином для зажигалок.

Ну, вот и все. Зажигалка готова. Буду надеяться, что статья вам понравилась.
Если Вам статья показалась сложной, можете посмотреть видео инструкцию по сборке зажигалки.
Всем пока.

Как сделать электрическую спичку для плиты из батарейки своими руками. Зажигалка для газовой плиты своими руками Самодельная зажигалка для газовой плиты на батарейках

В этой публикации замечательная идея о том, как можно сделать электрическую спичку своими руками. Для этого вам понадобится батарейка 18650, изолента, нихромовая проволока, кусачки, щипцы, обычная проволока, 2 клиника, канцелярский нож, наждачка, пластиковый хомутик.

Если же не хочется делать такую конструкцию самостоятельно, то загляните в этот интересный для любителей всяких полезных и недорогих штучек магазин.

Действия пошагово

Сначала нужно взять проволоку и идеальная выровнять её. Небольшого кусочка будет достаточно. Теперь нужно разрезать её посередине. Получается два контактных провода, которые нужно приложить к полюсам батарейки и изогнуть под углом 90 градусов. Теперь берем один провод, прикладываем к аккумулятору и примерно посередине его сгибаем. С вторым проводком делаем также.

Теперь оголяем от изоляции эти два провода с той стороны, которые будут лежать на батарейке. Устанавливаем один провод на батарею и фиксируем изолентой. На конце второго куска делаем колечко с помощью пинцета. Также фиксируем на батарейке с помощью изоленты. Далее берем нихромовую проволоку диаметром 0,4 миллиметра и наматываем на тоненькую отвертку или гвоздь, делаем 3-4 витка.

Теперь нужно из двух клеммников вытащить металлические детали. Далее нужно взять батарейку и на концах проволоки оставить по 0,5 сантиметра. На данные контакты прикручиваем клеммники.
Берем спираль из нихромовой проволоки и изгибаем контакты. Спираль вставляем в клеммники и прикручиваем. Хомутик устанавливаем между ними. Электрическая зажигалка готова. Теперь можно проверить ее

Электрическую зажигалку, работающую на аккумуляторе, можно зарядить с помощью стандартного зарядного устройства.

Вторая модель самодельной электрической спички

В этом сюжете видеожурнала TOKARKA рассмотрим основательную и сложную в изготовлении модель электронной спички, которая отлично послужит, когда кончится газ или бензин. Она работает от одной пальчиковой батарейки или аккумулятора. В данном случае использован аккумулятор на 1,2 вольта, емкостью 2400 миллиампер.
Головная часть выточена из дюралюминия. Кнопочка сделана из латуни. На выключателе находится контактная площадка и выход спирали накаливания. Другая площадка будет находиться снаружи, закреплена она будет на маленький винт. Внутри корпуса находится пружинка от пульта дистанционного управления. Сверху на ней будет установлен элемент питания.

В качестве стоек для нитей накаливания использованы шпильки от контактной площадки материнской платы. Вместо них можно использовать медные провода достаточной жесткости.

Нихромовая нить использована от неисправного фена. Необходимо подбирать длину нити накаливания такой, чтобы она не разыгрывалось докрасна. Желательно, чтобы температура на ней было 500-600 градусов, но не более. Когда она раскаляется до красна, происходит реакция с воздухом и она будет постепенно перегорать, поэтому придется ее менять. Можно провести эксперимент и найти температуру, при которой спираль будет очень горячей, достаточной для того, чтобы воспламенять объекты, но не раскаленной. Это может быть темный, тёмно-вишнёвый цвет, но не яркий.

На китайских сайтах имеются в продаже различные электродуговые зажигалки промышленного производства. Но можно сделать такую зажигалку для газовых плит своими руками.

Идея заключается в том, что нужно получить высокое напряжение высокой частоты, которое образует горячую дугу. При помощи этой дуги можно с легкостью воспламенить бытовой газ, бумагу или сигареты.

Зажигалка состоит из нескольких узлов:

  1. Плата зарядки для одного Li-ion аккумулятора со встроенной защитой от разряда. Плата имеет несколько индикаторных светодиодов, один из которых горит в процессе заряда, а другой загорается, когда аккумулятор полностью зарядиться. Наличие такой платы позволит зарядить аккумулятор током до 1 А от любого источника в 5 В, к примеру, от обыкновенного USB-порта.
  1. Li-ion аккумулятор подойдет любого размера и емкости. В примере используется аккумулятор стандарта 18490 с емкостью 1400 мАч. Он немного короче обычных 18650. Выбор обусловлен габаритными размерами корпуса зажигалки.
  1. Преобразователь, построенный по простой автогенераторной схеме на базе полевого транзистора IRFZ44 и высоковольтного трансформатора. Трансформатор придется мотать самому.

За основу трансформатора был взят сердечник от электронного трансформатора для галогенных ламп на 50 Вт. Также отлично подойдет сердечник от дежурки компьютерного блока питания.


Трансформатор необходимо аккуратно выпаять, разобрать и удалить штатные обмотки. Сетевую обмотку нужно сохранить – она еще пригодится.

Половинки сердечника приклеены друг к другу, поэтому перед расстыковкой их нужно немного прогреть паяльником, чтобы не поломать.

Первичная обмотка состоит из 8 витков с отводом от середины. В качестве примерного измерителя используется указательный палец.

Обмотка намотана двумя шинами, каждая из которых состоит из 4 жил провода 0,5 мм, который был взят от сетевой обмотки разобранного ранее трансформатора.

После намотки первичную обмотку изолируют 10 слоями обычного скотча. Поверх мотается вторичная или повышающая обмотка.

Для намотки вторичной обмотки был использован провод от катушки реле. Подойдет любое компактное реле на 12 или 24 В. Диаметр провода может быть от 0,08 до 0,1 мм.

Для начала необходимо припаять кусочек многожильного провода в изоляции к тонкому проводу обмотки, а затем производить намотку. На любой стадии намотки провод не отрезается. Обмотка мотается послойно, и каждый слой может содержать от 70 до 100 витков. Поверх каждого слоя ставится изоляция тем же скотчем. В итоге должно получиться около 800 витков.

Далее, фиксируются половинки сердечника, и припаивается кусочек многожильного провода ко второму концу вторичной обмотки. Не помешает и прозвонить обмотку мультиметром, чтобы проверить на целостность. Затем ставится конечная изоляция с помощью изоленты.

После окончания всех этих процедур необходимо произвести фазирование первичной обмотки. Начало одного плеча нужно соединить с концом другого. Так получается средняя точка, куда подключается плюс от источника питания.

Далее, собирается схема автогенератора и проверяется на работоспособность. Высоковольтная дуга образуется уже на расстоянии в полсантиметра и растягивается до 1 см. Это свидетельствует о нормальной работе инвертора.

Теперь можно все установить в корпус.

Полевой транзистор не был установлен на теплоотвод, но очень рекомендуется сделать это. А также рекомендуется запрятать под термоусадку все оголенные части схемы.

Автомобильные дворники – возможные неисправности и ремонт Часы на газоразрядных индикаторах – травление плат

Китайская эелктрозажигалка довольно проста в использовании, но это не гарантирует что она долговечна. Схема китайской зажигалки, становится камнем преткновения для многих радиолюбителей, пытающихся её починить. Мы не рекомендуем вам сильно заморачиваться по этому поводу, оно того не стоит. Хотя, само утройство китайской зажигалки весьми интересно, и может быть взято за основу для многих радиолюбительских разработак.

Китайская электрозажигалка, её достоинства и недостатки:

Многие домохозяйки с удовольствием преобретают электрозажигалки не задумываясь, и не подозревая об опасности.


Рисунок №1 – Китайская зажигалка

Во-первых, следует обратить внимание на изоляцию, не смотря на то что внешне корпус зажигалки выглядит благонадёжным. Есть большая возможность получить удар током, не смертельно но и неприятно.

Во-вторых китайские зажигалки плохо поджигают газ, при их использовании необходимо быть предельно осторожным и соблюдать все правила безопасности при использовании газового оборудования.

В-третьих ещё не один радиолюбитель не удержался от соблазна просто взять и разобрать электрозажигалку и посмотреть что там у неё внутри:)


Рисунок №2 – Примеры разобранных китайских зажигалок

Подобные зажигалки, как правило, работают от двух пальчиковых батареек, то есть от 3 Вольт, и достаточно долго, что является её большим плюсом.


Рисунок №3 – Распространённая схема китайской зажигалки

Замыкая контакт (кнопку) на выходе зажигалки напряжение составляет порядка 6-7кВ, и этой энергии достаточно для пробоя воздуха около 5 мм.

Как правило в большинстве схем зажигалок используется биполярный транзистор серии S8550D (р-n-р, 25 В, 1,5 А), он входит в цепь повышающего преобразователя.

На вторичной обмотке повышающего трансформатора образуется повышенное напряжение около 50 Вольт.

После чего напряжение выпрямляется, и тиристор PCR606J (600 В, 0,6 А) работающий в ключевом режиме, передаёт кратковременные импульсы на первичную обмотку высоковольтной катушки.

Катушка выполнена секционной, сопротивление её вторичной обмотки приблизительно 355-365 Ом.

Первичная обмотка катушки намотана на феррите 0,04 мм. медным проводом, и составляет 15-ть витков.

Как правило, в этих зажигалках летит тиристор, и в случае поломки вам его достаточно заменить на аналогичный. Тоже самое бывает и с транзистором.

Но на мой взгляд, если у вас сломалась китайская зажигалка, то просто выкиньте её и не морочьте голову над её ремонтом, оно того не стоит.

А вот взять за основу для многих радиолюбительских разработок и конструкций очень даже целесообразно, так как генератор выполнен на дешевых и доступных элементах.

А вас ждёт ещё много интересной и полезной информации на

Наверное все слышали и видели на Ютубе зажигалки (для сигарет или плиты газовой), производящие электрическую дугу, но в этой конструкции благодаря модуляции получаются ещё и звуковые эффекты — своеобразный плазменный динамик. В конструкции установлен Li-ion аккумулятор, который питает транзисторные ключи. Управляющий сигнал транзисторов выходит из микроконтроллера PIC12F1840 . Он генерирует сигнал ШИМ 15 кГц, а модуляция в ритм музыки позволяет транслировать звук через горящую электрическую дугу. Код программы и схему вы найдете далее.

Принципиальная схема плазменной зажигалки


Схема плазменной поющей зажигалки на микроконтроллере

Как это работает

Программа управляет трансформатором при помощи комплементарных ШИМ-сигналов на несущей частоте 15 кГц для генерации дуги.

Затем она модулирует сигнал (а следовательно, и плазменную дугу) на звуковых частотах, чтобы создать мелодию.

На фотографиях показано готовое заводское устройство, но по приведённой схеме можно собрать такую плазменную поющую зажигалку самому — .


Разобранное устройство
Зажигалка электрическая — плата с деталями
Зажигалка с модулированной электрической дугой

Питание электрозажигалки от литиевого аккумулятора подходящих размеров, например от старого мобильного телефона или побитого смартфона. АКБ заряжается от Micro-USB () через микросхему ЗУ LTC4054 .

Видео работы зажигалки

Простая,экономичная,самодельная зажигалка для поджига газа.12 деталей.Питание 1.2В.На транзисторах VT1-VT2 собран первый преобразователь, несимметричный мультивибратор.В коллекторную цепь VT2 подключена обмотка 1 трансформатора Тр2-повышающего трансформатора.С его вторичной обмотки,высокочастотное напряжение поступает на выпрямительный диод.Выпрямленное напряжение заряжает конденсатор С2,тот в свою очередь открывает тиристор VS1,открытый тиристор замыкает заряженный конденсатор на обмотку 1,высоковольтного трансформатора Тр1.На обмотке 2 происходит высоковольтный разряд.Конденсатор разрядился-тиристор закрылся,и опять идет заряд накопительного конденсатора С2.


Трансформатор Тр2,взят из сломанного зарядного устройства телефона.Чтобы вытащить сердечник-феррит,его нужно нагреть.На каркас,после удаления обмоток,наматываете 500витков провода,диаметром примерно 0.08мм.Это будет обмотка 2.Далее изолируете обмотку одним-двумя слоями скотча и наматываете первичную обмотку в том же направлении,что и вторичная.Она содержит 10 витков провода диаметром около 0.4-0.8мм.Как проверить работу преобразователя показано в видео.

Высоковольтный трансформатор Тр1,второго преобразователя напряжения, наматывают на ферритовом стержне от магнитной антенны радиоприемника длинных и средних волн.Полотном для резки кафельной плитки я неглубоко пропилил по кругу феррит.Далее руками просто разломал.Длина феррита взял 3см,но можно наверно и меньше.Обматываете феррит одним слоем скотча,по бокам приклеиваете «щечки»,и наматываете высоковольтную обмотку-2.Первый вывод этой обмотки,который будет выходить из катушки,должен быть ОБЯЗАТЕЛЬНО продет в ПВХ изоляцию,для предотвращения его обрыва от изгиба.Проводом диаметром 0.06-0.1мм наматывате 300витков.Этот слой обматываете тремя слоями скотча,следя,чтобы края скотча заходили на щечки,иначе в этом месте будет пробой.Чтобы катушка во время намотки не разматывалась,ее нужно проклеивать каплей клея.На феррите должно уложиться пять слоев по 300 витков.Наматывать в одном направлении.При обрыве тонкого провода его можно сварить зажигалкой.Скручиваете два провода,и нагреваете конец скрутки до появления кругляшка.Потом аккуратно потяните два провода,и можно дальше продолжать намотку.Высоковольтную обмотку изолируйте тремя слоями скотча,и в том же направлении,что и вторичная,наматываете первичную.Она содержит 10 витков провода 0.6-0.8мм.Слой скотча и катушка готова.

Готовые катушки.

Транзисторы подбирал,и нашел самый наилучший вариант для работы первого преобразователя.Это распространенные транзисторы кт361 и c3205.Вместо кт361 подойдет кт3107.Вместо с3205-кт815,s8050,bd135.Тиристор не подбирал,т.к. он тоже распространен,но наверняка подойдет из этой-же серии mcr100-…Резисторы R3-R4 служат для порога открывания тиристора.Подобрав их,вы можете умощнить искру на выходе.Диоды должны быть быстропереключающиеся,смотри даташиты.Подойдут:ps158r;fr155p;fr107;fr103.

Дуга,поджигающая газ,длиной около 5-6мм.Меньше длина дуги-газ не зажжется.Дуга не опасна,ощущения покалывания,как от пьезозажигалки.Аккумулятора должно хватить надолго.Я испытывал ее в течении часа аккумулятором емкостью 2800мА*1.2В,оставил включенной,и целый час искры шмалили у меня на столе.Проверил аккумулятор и он не разрядился.
Вот два видео как сделать зажигалку для поджига газа-газовой плиты.

Своими руками пьезозажигалка для газовой плиты. Электронная зажигалка для газовой плиты. Принципиальная схема плазменной зажигалки

На китайских сайтах имеются в продаже различные электродуговые зажигалки промышленного производства. Но можно сделать такую зажигалку для газовых плит своими руками.

Идея заключается в том, что нужно получить высокое напряжение высокой частоты, которое образует горячую дугу. При помощи этой дуги можно с легкостью воспламенить бытовой газ, бумагу или сигареты.

Зажигалка состоит из нескольких узлов:

  1. Плата зарядки для одного Li-ion аккумулятора со встроенной защитой от разряда. Плата имеет несколько индикаторных светодиодов, один из которых горит в процессе заряда, а другой загорается, когда аккумулятор полностью зарядиться. Наличие такой платы позволит зарядить аккумулятор током до 1 А от любого источника в 5 В, к примеру, от обыкновенного USB-порта.
  1. Li-ion аккумулятор подойдет любого размера и емкости. В примере используется аккумулятор стандарта 18490 с емкостью 1400 мАч. Он немного короче обычных 18650. Выбор обусловлен габаритными размерами корпуса зажигалки.
  1. Преобразователь, построенный по простой автогенераторной схеме на базе полевого транзистора IRFZ44 и высоковольтного трансформатора. Трансформатор придется мотать самому.

За основу трансформатора был взят сердечник от электронного трансформатора для галогенных ламп на 50 Вт. Также отлично подойдет сердечник от дежурки компьютерного блока питания.


Трансформатор необходимо аккуратно выпаять, разобрать и удалить штатные обмотки. Сетевую обмотку нужно сохранить – она еще пригодится.

Половинки сердечника приклеены друг к другу, поэтому перед расстыковкой их нужно немного прогреть паяльником, чтобы не поломать.

Первичная обмотка состоит из 8 витков с отводом от середины. В качестве примерного измерителя используется указательный палец.

Обмотка намотана двумя шинами, каждая из которых состоит из 4 жил провода 0,5 мм, который был взят от сетевой обмотки разобранного ранее трансформатора.

После намотки первичную обмотку изолируют 10 слоями обычного скотча. Поверх мотается вторичная или повышающая обмотка.

Для намотки вторичной обмотки был использован провод от катушки реле. Подойдет любое компактное реле на 12 или 24 В. Диаметр провода может быть от 0,08 до 0,1 мм.

Для начала необходимо припаять кусочек многожильного провода в изоляции к тонкому проводу обмотки, а затем производить намотку. На любой стадии намотки провод не отрезается. Обмотка мотается послойно, и каждый слой может содержать от 70 до 100 витков. Поверх каждого слоя ставится изоляция тем же скотчем. В итоге должно получиться около 800 витков.

Далее, фиксируются половинки сердечника, и припаивается кусочек многожильного провода ко второму концу вторичной обмотки. Не помешает и прозвонить обмотку мультиметром, чтобы проверить на целостность. Затем ставится конечная изоляция с помощью изоленты.

После окончания всех этих процедур необходимо произвести фазирование первичной обмотки. Начало одного плеча нужно соединить с концом другого. Так получается средняя точка, куда подключается плюс от источника питания.

Далее, собирается схема автогенератора и проверяется на работоспособность. Высоковольтная дуга образуется уже на расстоянии в полсантиметра и растягивается до 1 см. Это свидетельствует о нормальной работе инвертора.

Теперь можно все установить в корпус.

Полевой транзистор не был установлен на теплоотвод, но очень рекомендуется сделать это. А также рекомендуется запрятать под термоусадку все оголенные части схемы.

Автомобильные дворники – возможные неисправности и ремонт Часы на газоразрядных индикаторах – травление плат

Сегодня рассмотрим китайские зажигалки для газа, работающие от пальчиковых батарей. Цена таких устройств не превышает 1$ (в некоторых случаях не более 0,5$). Подобные зажигалки имеют полностью электронную начинку. Внутри можно обнаружить компактную плату, на которой расположено несколько компонентов.

Схема зажигалки для газа, состоит из двух основных частей:

  1. Преобразователь напряжения;
  2. Высоковольтная катушка.

Такие зажигалки предназначены для работы с одной или с двумя пальчиковыми батарейками с напряжением 1,5 Вольт. Может в течение долгого времени работать от одной пальчиковой батареи, при двух батарейках не стоит включать на долгое время. При работе, на выходе образуется пробой воздуха не более 0,5см. Выходное напряжение схемы порядка 6-7кВ.

Повышающий преобразователь состоит всего из трех компонентов:

  • Транзистор;
  • Ограничительный резистор;
  • Повышающий трансформатор.

Схема электронной зажигалки

Схема — блокинг-генератор. На вторичной обмотке образуется повышенное напряжение порядка 50 Вольт. Часто в таких схемах применяется биполярный транзистор серии S8550D (р-n-р, 25 В, 1,5 А). Затем напряжение выпрямляется. Тиристор PCR606J (600 В, 0,6 А) работает в ключевом режиме, подает кратковременные импульсы на первичную обмотку высоковольтной катушки. Сама катушка секционная, сопротивление вторичной обмотки составляет порядка 355-365 Ом. Обмотка намотана медным проводом, диаметр в районе 0,05мм. Первичная обмотка намотана на ферритовом стержне и состоит из 15 витков, провод 0,4мм.

Возможные причины неисправности устройства

  • Причиной неисправности схемы может являться в первую очередь неисправный тиристор. Его можно заменить на аналогичный, к примеру — MCR2208.
  • Вторая причина неисправности схемы может быть в транзисторе. В процессе работы он может выйти из строя по разным причинам. Транзистор желательно заменить на более мощный — кт815/817, хотя можно использовать и маломощные — КТ315 или, что еще лучше КТ3102.
  • Редко, схема может выйти из строя из-за диода. Дело в том, что в некоторых схемах зажигалок для газа, используется обычный выпрямительный диод, но в последнее время почти во всех устройствах можно увидеть импульсный диод серии FR107.

Наверное все слышали и видели на Ютубе зажигалки (для сигарет или плиты газовой), производящие электрическую дугу, но в этой конструкции благодаря модуляции получаются ещё и звуковые эффекты — своеобразный плазменный динамик. В конструкции установлен Li-ion аккумулятор, который питает транзисторные ключи. Управляющий сигнал транзисторов выходит из микроконтроллера PIC12F1840 . Он генерирует сигнал ШИМ 15 кГц, а модуляция в ритм музыки позволяет транслировать звук через горящую электрическую дугу. Код программы и схему вы найдете далее.

Принципиальная схема плазменной зажигалки


Схема плазменной поющей зажигалки на микроконтроллере

Как это работает

Программа управляет трансформатором при помощи комплементарных ШИМ-сигналов на несущей частоте 15 кГц для генерации дуги.

Затем она модулирует сигнал (а следовательно, и плазменную дугу) на звуковых частотах, чтобы создать мелодию.

На фотографиях показано готовое заводское устройство, но по приведённой схеме можно собрать такую плазменную поющую зажигалку самому — .


Разобранное устройство
Зажигалка электрическая — плата с деталями
Зажигалка с модулированной электрической дугой

Питание электрозажигалки от литиевого аккумулятора подходящих размеров, например от старого мобильного телефона или побитого смартфона. АКБ заряжается от Micro-USB () через микросхему ЗУ LTC4054 .

Видео работы зажигалки

Простая,экономичная,самодельная зажигалка для поджига газа.12 деталей.Питание 1.2В.На транзисторах VT1-VT2 собран первый преобразователь, несимметричный мультивибратор.В коллекторную цепь VT2 подключена обмотка 1 трансформатора Тр2-повышающего трансформатора.С его вторичной обмотки,высокочастотное напряжение поступает на выпрямительный диод.Выпрямленное напряжение заряжает конденсатор С2,тот в свою очередь открывает тиристор VS1,открытый тиристор замыкает заряженный конденсатор на обмотку 1,высоковольтного трансформатора Тр1.На обмотке 2 происходит высоковольтный разряд.Конденсатор разрядился-тиристор закрылся,и опять идет заряд накопительного конденсатора С2.


Трансформатор Тр2,взят из сломанного зарядного устройства телефона.Чтобы вытащить сердечник-феррит,его нужно нагреть.На каркас,после удаления обмоток,наматываете 500витков провода,диаметром примерно 0.08мм.Это будет обмотка 2.Далее изолируете обмотку одним-двумя слоями скотча и наматываете первичную обмотку в том же направлении,что и вторичная.Она содержит 10 витков провода диаметром около 0.4-0.8мм.Как проверить работу преобразователя показано в видео.

Высоковольтный трансформатор Тр1,второго преобразователя напряжения, наматывают на ферритовом стержне от магнитной антенны радиоприемника длинных и средних волн.Полотном для резки кафельной плитки я неглубоко пропилил по кругу феррит.Далее руками просто разломал.Длина феррита взял 3см,но можно наверно и меньше.Обматываете феррит одним слоем скотча,по бокам приклеиваете «щечки»,и наматываете высоковольтную обмотку-2.Первый вывод этой обмотки,который будет выходить из катушки,должен быть ОБЯЗАТЕЛЬНО продет в ПВХ изоляцию,для предотвращения его обрыва от изгиба.Проводом диаметром 0.06-0.1мм наматывате 300витков.Этот слой обматываете тремя слоями скотча,следя,чтобы края скотча заходили на щечки,иначе в этом месте будет пробой.Чтобы катушка во время намотки не разматывалась,ее нужно проклеивать каплей клея.На феррите должно уложиться пять слоев по 300 витков.Наматывать в одном направлении.При обрыве тонкого провода его можно сварить зажигалкой.Скручиваете два провода,и нагреваете конец скрутки до появления кругляшка.Потом аккуратно потяните два провода,и можно дальше продолжать намотку.Высоковольтную обмотку изолируйте тремя слоями скотча,и в том же направлении,что и вторичная,наматываете первичную.Она содержит 10 витков провода 0.6-0.8мм.Слой скотча и катушка готова.

Готовые катушки.

Транзисторы подбирал,и нашел самый наилучший вариант для работы первого преобразователя.Это распространенные транзисторы кт361 и c3205.Вместо кт361 подойдет кт3107.Вместо с3205-кт815,s8050,bd135.Тиристор не подбирал,т.к. он тоже распространен,но наверняка подойдет из этой-же серии mcr100-…Резисторы R3-R4 служат для порога открывания тиристора.Подобрав их,вы можете умощнить искру на выходе.Диоды должны быть быстропереключающиеся,смотри даташиты.Подойдут:ps158r;fr155p;fr107;fr103.

Дуга,поджигающая газ,длиной около 5-6мм.Меньше длина дуги-газ не зажжется.Дуга не опасна,ощущения покалывания,как от пьезозажигалки.Аккумулятора должно хватить надолго.Я испытывал ее в течении часа аккумулятором емкостью 2800мА*1.2В,оставил включенной,и целый час искры шмалили у меня на столе.Проверил аккумулятор и он не разрядился.
Вот два видео как сделать зажигалку для поджига газа-газовой плиты.

Использование спичек на кухне не самый хороший вариант в плане комфорта, безопасности и экономии средств. Более простое решение — пьезозажигалка для газовой плиты.

Большинство современных портативных изделий для извлечения пламени снабжены удобными рукоятками и носиками. Поэтому зажигать конфорку при наличии на плите посуды или духовой шкаф при помощи таких приспособлений крайне удобно.

Пьезозажигалка

Это универсальное устройство, что функционирует без кремня, необходимости дополнительной заправки или подзарядки, доступа к электросети. Пьезозажигалка для газовой плиты оснащена износоустойчивыми кристаллами, срок службы которых измеряется десятилетиями. Приспособления данного характера безопасны при эксплуатации на кухне, обладают эргономичной формой корпуса, просты и мобильны.

Ремонт пьезозажигалки требуется лишь при исчерпании ресурса основного элемента, который отвечает за выработку искры. В случае возникновения неисправностей не стоит пытаться самостоятельно восстановить работоспособность. Как и любой бытовой прибор, пьезозажигалка для газовой плиты должна восстанавливаться специалистом. Такой подход к решению проблемы не только сэкономит силы и время, но также средства.

Устройство пьезозажигалки

Чтобы зажечь газ, достаточно поднести специальный носик с контактами к конфорке и нажать кнопку. Но что находится внутри пьезозажигалки и на основе какого принципа она действует?

Внутри корпуса изделий для разжигания огня на газовой плите расположены провода и пьезоэлемент. Последний передает и увеличивает давление с кнопки устройства. Чем больше силы прилагается при нажатии, тем выше поляризация проводки внутри корпуса.

Конструкция центрального элемента достаточно проста. Состоит он из двух металлических параллельно соединенных цилиндров. Один из них выступает положительно заряженным электродом, окончание которого выводится к разряднику в виде провода. Оставшийся цилиндр заряжен отрицательно и вступает в контакт при давлении на кнопку. При активизации контактов пьезозажигалка для газовой плиты выдает разряд, который и воспламеняет газ при повороте конфорки.

Газовые зажигалки

В основе устройств данного типа лежит газовый баллончик и механизм для высечения искры. В отличие от пьезозажигалок, газовые нуждаются в периодической заправке, а также замене кремниевого элемента при его истирании.

Основной недостаток газовых приспособлений — взрывоопасность. Чтобы избежать воспламенения после очередной заправки газовой зажигалки, рекомендуется сделать перерыв в несколько минут перед использованием. Также не стоит оставлять подобные устройства в непосредственной близости к горячим предметам и открытому огню.

В целом же подобные мелочи для дома способны служить десятилетиями. При регулярном обслуживании и соблюдении требований эксплуатации такие портативные устройства чрезвычайно удобны и надежны.

Электрические зажигалки

Такие зажигалки питаются от стандартной электросети. Функционирование основывается на последовательном замыкании и размыкании цепи под воздействием на стержень электромагнитного поля. Активизация специальной кнопки приводит к возникновению мощного кратковременного разряда. Образование искры позволяет зажечь пламя.

Как и пьезозажигалка для газовой устройство отличается простотой эксплуатации, долговечностью и возможностью моментального поджога пламени без необходимости применения спичек.

Среди недостатков электрозажигалок стоит отметить привязанность к источнику питания, отсутствие возможности для использования при отключении электричества. Помимо прочего, существует вероятность возникновения опасной ситуации в случае воздействия пламени на электрические контакты. Допущение подобной небрежности при эксплуатации может спровоцировать возникновение короткого замыкания.

Электронные зажигалки

Они функционируют от батареек, что делает подобные приспособления крайне безопасными в применении. Такие мелочи для дома отличаются конструкцией на основе импульсного преобразователя. При нажатии кнопки активизируется повышающий трансформатор, что вызывает появление множества сравнительно слабых искр, температуры которых оказывается вполне достаточно для розжига пламени.

Электронные приспособления для кухонной плиты удобны в повседневном использовании. Единственным недостатком здесь можно считать вероятность повреждения зажигающего элемента при контакте с влагой, жиром либо загрязнениями.

Большинство современных моделей газовых плит оснащены встроенными электронными элементами для высвобождения искр, что избавляет от необходимости применения зажигалок либо спичек.

СУДЕБНЫЕ ИСКИ И БЕСПОКОЙСТВО, НАД ЗАЖИГАЛКОЙ BIC

»Ну, умножьте это на правые карманы и карманы брюк, и все люди, у которых пламя вспыхивает перед лицом, пока они держат зажигалку, и дети, играющие с зажигалками, и у вас много дел», — сказал Джон Эндрюс, юрист из Тампы, штат Флорида, который возглавляет сеть юристов, занимающихся делами, в Ассоциации судебных юристов Америки. «Между Соединенными Штатами и другими странами, где продаются зажигалки Bic, существует, вероятно, не менее 1000 претензий.»

Зажигалки продаются во многих частях мира; те, что продаются в Соединенных Штатах, производятся в этой стране, Франции, Греции, Испании и Мексике.

Г-н Эндрюс, который собирает данные по всем претензиям в Соединенных Штатах и ​​Канаде, сказал, что большинство травм возникает из-за утечек бутана, которые либо вызывают вспышку пламени на четыре фута при воспламенении зажигалки, либо продолжают зажигалка не гаснет должным образом, создавая «догорание», которое может быть не обнаружено, пока зажигалка не будет убрана.

Есть заявления о том, что зажигалки Bic взрываются, когда они находятся в руках пользователя, на коленях, даже сидя, неиспользованные, на приборной панели автомобиля или на кухонной полке. Хотя зажигалка Scripto и зажигалка Cricket также могут причинить травмы, больше всего претензий предъявляют к Bic, поскольку она занимает 58 процентов рынка и, как говорят инженеры-эксперты, из-за особых конструктивных характеристик, которых нет у других зажигалок.

Scripto-Tokai, японская компания, производящая зажигалки Scripto, не стала комментировать количество претензий, с которыми она столкнулась, но сообщила, что ее зажигалки сконструированы иначе, чем зажигалки других производителей, в том смысле, что у них есть специальный предохранительный колпачок, и сердцевина из самозатухающего полимера, который не расплавится, пока не достигнет температуры не менее 230 градусов по Цельсию или 446 градусов по Фаренгейту.

Американский офис Swedish Match Corporation, шведской компании, производящей зажигалки Cricket, не стал обсуждать, есть ли на рассмотрении судебные иски.

»Бик все время говорит, что это странные несчастные случаи», — сказал мистер Эндрюс. «Когда вы узнаете, сколько их, вы увидите, что это неправда. У меня есть случай Кеннета Ловли, 23-летнего парня, который прожил 17 ужасных, ужасных дней после того, как его зажигалка взорвалась и обожгла более 70 процентов его тела. У меня есть дело о наследстве Джека Морриса, который прожил три дня после того, как щелкнул своим Биком.Вот Рамона Борофф, женщина лет 30, у которой взорвалась зажигалка, оставив ожоги на шее, груди и плече. У меня есть еще один парень, у которого был сожжен нос. И это только здесь, в районе Тампы». Безопасность детей — еще одна проблема

Наша легкая сторона — HCIL

В HCIL мы считаем, что строгость серьезных исследований должна быть сбалансирована с периодами отдыха и освежения. Как лаборатория, мы стремимся отмечать триумфы и достижения друг друга. Кроме того, время от времени вырваться из лаборатории весело!

HCIL на конференции CHI’15

Ниже личные воспоминания и забавные фотографии:

Воспоминания HCIL

Мы приглашаем всех вас отпраздновать вместе с нами, отправив свои особые мысли и воспоминания о HCIL по адресу [email protected]

Одно из моих любимых воспоминаний о HCIL, хотя их и много, было, когда Джейн Хенсон посетила KidsTeam. Эллисон и я, имея общие связи с организацией Хенсона, долго и усердно работали, чтобы визит Джейн состоялся. Мы были в середине какого-то вездесущего процесса совместного проектирования компьютеров, когда датчик активировал проектор, отображая свет на стене. Дети решили воспользоваться случаем и сделать теневых существ своими руками.Эллисон и я оба съежились. . . но на самом деле Джейн это нравилось! По ее мнению, дети делали своих собственных теневых кукол.
– Гленда Ревель, старший научный сотрудник HCIL, 1999-2002 гг.

Мое любимое социальное воспоминание о HCIL — это крабовая вечеринка в доме Энн Роуз, начавшаяся с самой сильной и мрачной грозы, которую я когда-либо переживал, а это означает, что каждый член группы был полностью промокшим к тому времени, когда они шли от своей машины к дому Энн. .Но тогда у нее были, казалось бы, бесконечные коробки с крабами, деревянные молоточки и какой-то волшебный порошок, который делал крабов очень острыми. Наконец, тучи действительно рассеялись, и мы отправились кататься на каноэ и каяках в Чесапикском заливе у ее заднего двора. Моим любимым рабочим воспоминанием о HCIL была подготовка к вечеринке в честь открытия Международной детской цифровой библиотеки в Большом зале Библиотеки Конгресса в 7 часов утра. Все эти HCILеры бегали по центру округа Колумбия с коробками припасов, пытаясь убедить охранников, что мы действительно можем принести все эти компьютеры, проекторы и причудливые приспособления в эту огромную и богато украшенную комнату, похожую на замок, — все время всматриваясь. наши плечи у надзирателей были теми, кто следил за тем, чтобы мы не положили на пол даже кусок скотча.В присутствии президента университета и библиотекаря Конгресса, все время пытаясь удержать нашу маленькую дочь от буйства, демонстрируя проект, которым я до сих пор больше всего горжусь, воспоминание не скоро было забыто.
– Бен Бедерсон, директор HCIL с 2000 по 2006 год и преподаватель HCIL с 1998 года

Некоторые из моих любимых времен HCIL: вырезание пенопласта в коридорах для создания роботов, наслаждение беседой, которую Бен С.разговаривал с одним из детей из нашей детской группы о том, зачем делать роботов, о моей первой велопрогулке HCIL с Кэтрин, смотрел, как наши дети из детской группы берут интервью у ученых-компьютерщиков о том, как они будут играть с компьютерной игрушкой, бродить по лесам Службы национальных парков, чтобы сделать крутой мобильные технологии, объединенные в лабораторию, чтобы помочь Музею Холокоста в США.
– Эллисон Друин, директор HCIL с 2007 по 2011 год и преподаватель HCIL с 1998 года

Я знал, что HCIL будет местом, где мне понравится работать, когда во время моего собеседования Кэтрин сказала: «Вы тот человек, с которым я могу пообедать» — очевидно, это был ее нечеткий критерий для определения, хорошо ли я впишусь в сообщество HCIL.И за эти годы я определенно узнал, что HCIL любит поесть – особенно. мороженое и шоколад. Некоторые из моих любимых «рабочих» воспоминаний связаны с попыткой убедить людей в том, что данные, которые мы показывали в Spotfire, были их реальными данными (а не тем, что мы сфальсифицировали для демонстрационных целей), и отладкой сбоя сервера с Беном Б. Я был в Мэриленде, а он в Монголии.
— Энн Роуз, помощник директора по технологиям HCIL и член HCIL с 1994 г.

Веселые фото

Время выпускных!

2013

Одним из способов празднования 30-летия HCIL в 2012-2013 гг. была выпечка 30 тортов.На нашей странице 30 тортов на 30 лет представлены все торты, которые члены нашей лаборатории привезли для празднования в течение года.

2010

HCIL посещает Мэрилендский пожарно-спасательный институт для участия в ретрите 2010 года.

2008

HCIL Retreat 2008, нажмите здесь, чтобы увидеть больше фотографий

2007

члена HCIL подписали футболку для Бена Шнейдермана по случаю его 60-летия в августе 2007 года.

Мы переехали в библиотеку Хорнбейка 10 июля 2007 года. Нажмите здесь , чтобы увидеть больше веселых фотографий!

Собственный фитнес-гуру HCIL Алекс Арис выставляет напоказ свои вещи в журнале CRS.

Дуг Орд совершил кругосветное путешествие за 77 дней. Нажмите здесь, чтобы увидеть больше фотографий.

2006

Прощальная вечеринка с мороженым для Аарона Кламеджа, выпускника HCIL (2001–2006).

Позирование с винтажным желтым жуком Кики в наших новых зеленых футболках HCIL (июнь 2006 г.)

2005

Катание на коньках (декабрь 2005 г.)

2001

HCIL-1 был полностью отремонтирован в январе 2001 года.

2000

Два снимка с нашего велопохода 13 июля 2000 года.

1999

Вот несколько фотографий с SOH99.

1998

Наша версия HCIL Rockettes на отступлении 1998 г.

1997

Вот несколько фотографий с SOH97.

Вот несколько фотографий с CHI’97.

1995

Вот несколько фотографий с CHI’95.

1992

Древовидные карты вскружили нам голову

Каковы преимущества групповой работы? — Эберли Центр

«Чем больше рук, тем легче работа.» «Одна голова хорошо, а две — лучше.» «Чем больше тем лучше.»

Эти пословицы говорят о том, что потенциальные группы должны быть более продуктивными, творческими и мотивированными, чем отдельные люди.

Льготы для студентов

Групповые проекты могут помочь учащимся развить множество навыков, которые приобретают все большее значение в профессиональном мире (Caruso & Woolley, 2008; Mannix & Neale, 2005). Кроме того, было показано, что положительный групповой опыт способствует обучению, удержанию учащихся и общей успеваемости в колледже (Astin, 1997; Tinto, 1998; National Survey of Student Engagement, 2006).

Правильно структурированные групповые проекты могут укрепить навыки, необходимые как для групповой, так и для индивидуальной работы, в том числе способность:

  • Разбейте сложные задачи на части и шаги
  • Планируйте и управляйте временем
  • Улучшить понимание посредством обсуждения и объяснения
  • Отправлять и получать отзывы о производительности
  • Оспаривание предположений
  • Развивайте более сильные коммуникативные навыки.

Групповые проекты также могут помочь учащимся развить навыки, характерные для совместной работы…

  • Решать более сложные проблемы, чем они могли бы в одиночку.
  • Делегируйте роли и обязанности.
  • Делитесь разными точками зрения.
  • Знания и навыки в бассейне.
  • Держите друг друга (и будьте привлечены) к ответственности.
  • Получите социальную поддержку и поощрение к риску.
  • Разработайте новые подходы к разрешению разногласий.
  • Установите общую личность с другими членами группы.
  • Найдите эффективных коллег для подражания.
  • Развивайте свой собственный голос и взгляды по отношению к сверстникам.

Хотя потенциальные преимущества групповой работы в обучении значительны, простое назначение групповой работы не гарантирует достижения этих целей. На самом деле, групповые проекты могут — и часто так и поступают — иметь неприятные последствия, если они не разрабатываются, не контролируются и не оцениваются таким образом, чтобы способствовать содержательной командной работе и тесному сотрудничеству.

Льготы для инструкторов

Преподаватели часто могут ставить перед группами студентов более сложные и аутентичные задачи, чем перед отдельными людьми.Групповая работа также вносит большую непредсказуемость в обучение, поскольку группы могут подходить к задачам и решать проблемы новыми, интересными способами. Это может быть освежающим для инструкторов. Кроме того, групповые задания могут быть полезны, когда имеется ограниченное количество жизнеспособных тем проекта, которые можно распределить между учащимися. Кроме того, они могут сократить количество итоговых продуктов, которые преподаватели должны оценивать.

Какими бы ни были преимущества с точки зрения обучения, инструкторы должны позаботиться о том, чтобы назначать в качестве групповой работы только такие задачи, которые действительно соответствуют целям обучения курса и поддаются совместной работе.Преподаватели также должны знать, что групповые проекты могут добавлять работу преподавателям в разные периоды семестра и вносить свои собственные сложности в оценивание.

Каталожные номера

Астин, А. (1993). Что важно в колледже? Четыре критических года снова. Сан-Франциско: Джосси-Басс.

Карузо, Х.М., и Вули, А.В. (2008). Использование силы возникающей взаимозависимости для содействия разнообразному командному сотрудничеству. Разнообразие и группы. 11, 245-266.

Мэнникс, Э.и Нил, Массачусетс (2005). Какие различия имеют значение? Обещание и реальность различных команд в организациях. Психологическая наука в интересах общества, 6(2), 31-55.

Национальный отчет о вовлеченности студентов. (2006). http://nsse.iub.edu/NSSE_2006_Annual_Report/docs/NSSE_2006_Annual_Report.pdf.

Тинто, В. (1987). Уход из колледжа: переосмысление причин и средств отсева студентов. Чикаго: Издательство Чикагского университета.

Как разжечь огонь без спичек

Теперь, когда в нашем архиве более 3500 статей, мы решили переиздавать классическую статью каждое воскресенье, чтобы помочь нашим новым читателям открыть для себя одни из лучших, вечнозеленых жемчужин прошлого.Эта статья была впервые опубликована в апреле 2008 года.

Огонь необходим для выживания, будь то тепло, приготовление пищи или передача сигналов. Как и знание того, как сделать его без спичек. Никогда не знаешь, когда окажешься без этих удобных маленьких инструментов с красными наконечниками. Может быть, ваш одномоторный самолет разбивается, когда вы летите над пустыней Аляски, как ребенок из Hatchet . Или, может быть, вы в походе и потеряли свой рюкзак в драке с медведем.Это даже не должно быть чем-то настолько драматичным — даже очень ветреная или влажная погода может сделать спички практически бесполезными.

К счастью, если вам нужно развести огонь, а спичек нет, вам совсем не повезло; остается множество других вариантов катализа пламени. Ниже мы рассмотрим девять из них, от тех, которые используют предметы, которые вы могли бы раздобыть в городской среде, до тех, которые требуют только естественных остатков дикой природы.

Разведение огня трением

Разведение огня трением не для слабонервных и представляет собой самый трудный из неспичечных методов.Существуют различные методы, которые можно использовать для разведения огня трением, но наиболее важным аспектом является тип дерева, который вы используете для топки и шпинделя.

Веретено — это палка, которую вы будете крутить, чтобы создать трение между ней и доской. Если вы создадите достаточное трение между шпинделем и топкой, вы можете создать уголь, который можно использовать для разведения огня. Тополь, можжевельник, осина, ива, кедр, кипарис и грецкий орех — лучшие наборы для дров и шпинделей.

Прежде чем использовать древесину для разведения огня трением, древесина должна быть абсолютно сухой. Если древесина не высохла, ее сначала нужно просушить.

1. Ручная дрель

Метод ручной дрели самый первобытный и самый сложный. Все, что вам нужно, это дерево, неутомимые руки и твердая решимость. Вот как это делается:

Построить гнездо из трута . Ваше гнездо из трута будет использоваться для превращения уголька, который вы создаете, в пламя.Сделайте гнездо из трута из всего, что легко загорается, например, из сухой травы, листьев и коры.

Сделайте выемку. Вырежьте V-образный вырез в доске и сделайте небольшое углубление рядом с ним.

Поместите кору под надрез. Кора будет использоваться для ловли угольков от трения между веретеном и топкой.

Начать вращение. Поместите шпиндель в углубление на вашей топке. Ваш шпиндель должен быть около 2 футов в длину, чтобы это работало должным образом.Сохраняйте давление на доску и начните катать шпиндель между руками, быстро проводя ими вниз по шпинделю. Продолжайте делать это до тех пор, пока на топке не образуется тлеющий уголь.

Разожги огонь! Как только вы увидите тлеющий уголь, коснитесь доски, чтобы бросить уголь на кусок коры. Перенесите кору в гнездо из трута. Аккуратно подуйте на него, чтобы зажечь пламя.

2. Пожарный плуг

Подготовьте пожарный щит . Вырежьте канавку в топочной доске.Это будет ваша дорожка для шпинделя.

Руб! Возьмите кончик шпинделя и поместите его в канавку топки. Начните тереть кончик шпинделя вверх и вниз по канавке.

Разжечь огонь. Держите свое гнездо для трутов в конце топки, чтобы вы могли забрасывать в него угли, пока будете тереть. Как только вы поймаете одного, аккуратно подуйте в гнездо и разожгите огонь.

3. Луковая дрель

Луковая дрель, вероятно, является наиболее эффективным методом, основанным на трении, потому что легче поддерживать скорость и давление, необходимые для создания достаточного трения, чтобы разжечь огонь.В дополнение к шпинделю и топочной доске вам также понадобятся розетка и лук.

Получить розетку. Гнездо используется для давления на другой конец шпинделя, когда вы вращаете его с помощью лука. Гнездо может быть камнем или другим куском дерева. Если вы используете другой кусок дерева, постарайтесь найти более твердый кусок, чем тот, который вы используете для шпинделя. Древесина с соком и маслом хороша тем, что создает смазку между шпинделем и втулкой.

Сделайте свой лук. Лук должен быть примерно такой же длины, как ваша рука. Используйте гибкий кусок дерева с небольшим изгибом. Тетива лука может быть любой: шнурок, веревка, полоска сыромятной кожи и т. д. Просто найдите то, что не порвется. Натяните лук, и вы готовы к работе.

Подготовьте топку. Вырежьте V-образную выемку и сделайте рядом с ней углубление в топке. Под выемкой поместите трут.

Подтяните шпиндель. Зацепите веретено за петлю тетивы.Поместите один конец шпинделя в топку и надавите на другой конец с помощью гнезда.

Начало пиления . Используя свой лук, начните пилить вперед и назад. По сути, вы создали элементарную механическую дрель. Шпиндель должен быстро вращаться. Продолжайте пилить, пока не создадите уголь.

Разожги огонь. Бросьте уголек в гнездо для трута и осторожно подуйте на него. Вы зажгли себе огонь.

4. Кремень и сталь

Это старый резерв.Всегда полезно взять с собой в поход хороший набор из кремня и стали. Спички могут намокнуть и стать практически бесполезными, но вы все равно можете получить искру, поднеся сталь к хорошему куску кремня.

Если вас поймали без набора кремня и стали, вы всегда можете импровизировать, используя кварцит и стальное лезвие перочинного ножа (вы ведь носите перочинный нож, не так ли?). Вам также понадобится обугленная ткань. Обугленная ткань — это ткань, превращенная в древесный уголь.Он улавливает искру и поддерживает ее тление, не вспыхивая. Если у вас нет обугленной ткани, подойдет кусок гриба или березы.

Возьмитесь за камень и обугленную ткань. Возьмите кусок камня между большим и указательным пальцами. Убедитесь, что край свисает примерно на 2 или 3 дюйма. Возьмите уголь между большим пальцем и кремнем.

Забастовка! Возьмитесь за заднюю часть стального бойка или используйте заднюю часть лезвия ножа. Ударьте сталью по кремню несколько раз.Искры от стали будут отлетать и приземляться на обугленную ткань, вызывая свечение.

Разжечь огонь. Сложите обугленную ткань в гнездо для трута и осторожно подуйте на нее, чтобы разгорелось пламя.

Методы на основе линз

Использование линзы для разжигания огня — простой и бесподобный метод. Любой мальчик, плавивший зеленых пластиковых армейцев с помощью лупы, знает, как это сделать. Если вы случайно никогда не плавили зеленых пластиковых армейцев, вот вам техника.

5. Традиционные линзы

Чтобы разжечь огонь, вам понадобится какая-нибудь линза, чтобы сфокусировать солнечный свет в определенном месте. Увеличительное стекло, очки или бинокулярные линзы — все работает. Если вы добавите немного воды в линзу, вы можете усилить луч. Наклоните линзу к солнцу, чтобы сфокусировать луч на как можно меньшей площади. Поставьте трутовое гнездо под это место, и вскоре у вас будет огонь.

Единственным недостатком метода на основе линз является то, что он работает только при солнечном свете.Так что, если сейчас ночь или пасмурно, вам не повезет.

В дополнение к обычному методу с линзами, есть три необычных, но эффективных метода разведения огня с помощью линз.

6. Воздушные шарики и презервативы

Наполняя воздушный шарик или презерватив водой, вы можете превратить эти обычные предметы в огненные линзы.

Наполните презерватив или баллон водой и завяжите конец. Вы захотите сделать его как можно более сферическим. Не делайте надутый воздушный шар или презерватив слишком большими, иначе они исказят фокус солнечного света.Сожмите воздушный шар, чтобы найти форму, которая дает вам четкий круг света. Попробуйте сжать презерватив посередине, чтобы получились две линзы меньшего размера.

Презервативы и воздушные шары имеют более короткое фокусное расстояние, чем обычные линзы. Держите их на расстоянии 1-2 дюйма от трута.

7. Огонь изо льда

Огонь изо льда — это не просто глупое клише, используемое для выпускных вечеров в старшей школе. Вы действительно можете сделать огонь из куска льда. Все, что вам нужно сделать, это придать льду форму линзы, а затем использовать ее, как если бы вы разжигали огонь с помощью любой другой линзы.Этот метод может быть особенно удобен для зимнего кемпинга.

Получить чистую воду . Для этого лед должен быть чистым. Если он мутный или имеет другие примеси, он не сработает. Лучший способ получить чистый ледяной блок — наполнить миску, чашку или контейнер из фольги чистой водой из озера или пруда или талым снегом. Дайте ему замерзнуть, пока он не превратится в лед. Чтобы это сработало, ваш блок должен быть толщиной около 2 дюймов.

Сформируйте линзу. С помощью ножа придайте льду форму линзы.Помните, что форма линзы толще в середине и уже по краям.

Полируйте объектив. После того, как вы получите грубую форму линзы, завершите ее придание формы, отполировав ее руками. Тепло от ваших рук достаточно растопит лед, и вы получите красивую гладкую поверхность.

Разжечь огонь. Направьте ледяную линзу к солнцу так же, как и любую другую линзу. Сосредоточьте свет на своем гнезде трута и наблюдайте, как вы воплощаете в жизнь когда-то глупое клише.

8. Банка содовой и плитка шоколада

Странный предмет, о котором приятно знать.

Полируйте дно банки с газировкой шоколадом. Откройте плитку шоколада и начните тереть ею дно банки с газировкой. Шоколад действует как полироль и заставит дно банки сиять, как зеркало. Если у вас нет с собой шоколада, зубная паста тоже подойдет.

Разожги огонь. После полировки дна банки у вас получится параболическое зеркало.Солнечный свет будет отражаться от дна банки, образуя единую фокусную точку. Это похоже на то, как работает зеркальный телескоп.

Направьте дно банки на солнце. Вы создадите высокосфокусированный луч света, направленный прямо на ваш трут. Поместите трут примерно в дюйме от фокуса отражающего света. Через несколько секунд у вас должно появиться пламя.

9. Батарейки и стальная вата

Это очень просто и интересно попробовать дома, особенно с детьми.

Растяните стальную вату. Вы хотите, чтобы он был примерно 6 дюймов в длину и ½ дюйма в ширину.

Потрите батарею стальной ватой. Держите стальную вату в одной руке и батарею в другой. Подойдет любой аккумулятор, но лучше всего подойдут 9-вольтовые аккумуляторы. Потрите сторону батареи «контактами» о шерсть. Шерсть начнет светиться и гореть. Аккуратно подуйте на него.

Перенесите горящую шерсть в трутовое гнездо. Пламя шерсти быстро погаснет, так что не теряйте времени.

Много рук делают работу легче

В настоящее время я беременна, и в сентябре у меня должен родиться шестой ребенок. В этот момент мой детский живот довольно заметен, поэтому я часто спрашиваю: «, как далеко?? », за которым неизбежно следует: « Это ваш первый?» ». Я всегда внутренне улыбаюсь, когда отвечаю: « Нет, мой шестой.

В этот момент большинство людей говорят о том, сколько работы должно быть, чтобы иметь так много детей, как я, должно быть, устал или.. разве я не знаю, что вызывает этот ??

Я могу честно сказать вам, что многодетность ускоряет семейную работу. Когда мы приучаем наших детей с раннего детства помогать по хозяйству, повседневная жизнь становится более гладкой. И в конечном итоге они вырастают взрослыми с такими ценностями, как личная ответственность и чувство сопричастности.

Жизнь в большой семье: много рук облегчают работу

Дети любого возраста могут помогать в повседневных делах по дому.С того момента, как они проснутся утром, если у вас есть дневной ритм, ваши дети будут знать, чего ожидать и что от них ожидается.

Моим детям два, четыре, пять, тринадцать и семнадцать. В нашем доме у каждого есть ежедневные и еженедельные обязанности, которые варьируются от стирки до сервировки стола. Два дня в неделю у меня есть приятель на кухне (мои четырех- и пятилетние дети по очереди), который помогает мне готовить еду, наводить порядок в холодильнике и делать многое другое. Каждый раз, когда мы едим, мой четырехлетний ребенок накрывает на стол, а мой пятилетний убирает его.Мой тринадцатилетний ребенок складывает и развешивает белье. Мой семнадцатилетний сын ухаживает за двором (а у нас большой двор!)

Видите? Каждый ребенок помогает. Даже мой двухлетний.

Позвольте старшим детям обучать младших

Очень важно научить детей правильно выполнять свою работу. Какой смысл в их помощи, если вам просто нужно идти за ними и делать это снова? Для этого идеально подходят старшие братья и сестры. У меня была моя четырехлетняя тень в возрасте тринадцати лет, когда я пару недель складывала полотенца.Теперь вся партия полотенец и кухонных тряпок отправляется прямо моей четырехлетней дочери для складывания- , и она хорошо справляется .

По понедельникам в нашем доме день уборки кухни/кладовой. Итак, каждый понедельник мой двухлетний сын помогает мне убирать снаружи шкафы и плинтуса на кухне. Дети любят быть полезными. Даже если они не способны делать «хорошую работу», как мой двухлетний ребенок, они учатся вносить свой вклад, помогать.

Вот краткий список подходящих для возраста домашних дел (которым я лично научил своих детей)

Дети в возрасте от 2 до 3 лет могут:

  • помогать застилать постель
  • собирать игрушки
  • используйте мыло и воду, чтобы помочь вымыть стены и плинтус.. . или что-нибудь еще!
  • протрите нижние полки книжных полок (например, носки на руках)
  • помогите покормить домашних животных

дети 4–5 лет могут:

  • накрыть и убрать со стола
  • 1 носки 9014mate 2 полотенца 901 свои кровати и привести в порядок свои комнаты
  • снести грязную одежду
  • убрать белье
  • вырвать сорняки
  • протереть раковины и полы в ванной влажными салфетками
  • убрать чистое столовое серебро и чашки
  • помочь приготовить еду
  • 6 00153 9 -8-летние дети могут:

    • водные растения/цветы
    • использовать мягкие (думаю, самодельные!) чистящие средства для очистки практически всего!
    • Собирайте мусор и пустые в большие банки для мусора День
    • Пустой посудомоечная машина / сфокусированная посуда
    • Помощь Приготовить посуду
    • Smooth Ploors
    • мебель для пыли
    • мебель для пыли

    9-11 лет CAN:

    • вакуум
    • швабра
    • приготовление пищи (например, нарезка и мытье овощей, открытие консервных банок)

    дети старше 12 лет могут:

    Этот список просто основан на том, чему я научил своих детей на протяжении многих лет.Не недооценивайте их! Дети удивительно умны, и если мы прививаем любовь к помощи в раннем возрасте, у ребенка не будет проблем, когда он станет старше.

    Несколько вспомогательных ресурсов

    Вот таблица домашних дел для детей, которую можно распечатать бесплатно, от Passion for Savings

    Загрузите несколько карточек с домашними делами для печати, созданных The Idea Room Контрольный список чистых помещений от Kindred Bond

    Создайте наборы для работы по дому с помощью этих замечательных идей от Joyful Home Making

    Как видите, жизнь большой семьи определенно имеет свои преимущества! Мы проводим дни, делая все вместе.От школьного времени до работы по дому мы учимся и помогаем друг другу.

    Как вы обучаете своих детей помогать по дому?

    Ищете дополнительные ресурсы о жизни в большой семье?

    SL160.jpg” тег=”totsfamily-20″ ширина=”102″] [easyazon_image align=”центр” высота=”160″ идентификатор=”1592576737″ локаль=”США” src=”https://totsfamily.com/wp-content/uploads/2016/07/515ozHTJjL.SL160.jpg» тег = «totsfamily-20» ширина = «100»] [easyazon_image align = «центр» высота = «159» идентификатор = «1934554782» locale=”US” src=”https://totsfamily.com/wp-content/uploads/2016/07/51Y7dlB3S0L.SL160.jpg” tag=”totsfamily-20″ width=”160″]
    [ easyazon_cta align=”центр” идентификатор=”1423604512″ ключ=”маленький свет” локаль=”США” тег=”totsfamily-20″] [easyazon_cta align=”центр” идентификатор=”1592576737″ ключ=”малый- light” locale=”US” tag=”totsfamily-20″] [easyazon_cta align=”center” идентификатор=”1934554782″ key=”small-light” locale=”US” tag=”totsfamily-20″]

    Что означает много рук делают легкую работу?

    Много рук делают легкую работу Значение

    Определение: Даже сложная задача становится легкой, если в ее выполнении помогает достаточное количество людей.

    Происхождение

    Многие руки делают легкую работу

    Эта английская пословица восходит к 1300-м годам. Первоначально оно появилось в рассказе под названием «Сэр Бевис из Хэмптона » и с тех пор было включено во многие сборники пословиц.

    Например, Джон Хейвуд включил эту пословицу в книгу пословиц в 1500-х годах.

    В этой идиоме есть хороший пример синекдохи, в которой слово руки обозначает не только сами руки, но и всего человека, помогающего в работе. Light в этом выражении означает easy .

    Люди часто используют эту идиому, чтобы подчеркнуть важность командной работы и сотрудничества, особенно перед лицом сложной задачи.

    Примеры

    Многие руки облегчают работу

    Вот пример, в котором два соседа по комнате обсуждают большой проект.

    Марио: Не могу поверить, что наш домовладелец только что выгнал нас. И как он может предупредить нас только за 24 часа? Это должно быть незаконно.

    Аксель: Да, незаконно и невозможно! Мы не можем собрать все наши вещи в такой короткий срок.

    Марио: Что, если мы позвоним всем нашим друзьям и предложим им бесплатную пиццу за их помощь? Говорят, что много рук делают легкую работу.

    Аксель: Это может сработать. Давай попробуем.

    В этом примере два студента колледжа обсуждают групповой проект, который им нужно будет выполнить в классе.

    Роджер: Завтра в классе нам нужно выбрать партнеров для группового проекта.

    Ноэль: Я знаю. Будет очень важно выбрать кого-то надежного и опытного.

    Роджер: Почему? Вам не кажется, что вы могли бы сделать весь проект самостоятельно?

    Ноэль: Нет, это более 100 страниц. Самому было бы очень сложно все это сделать. Но много рук делают легкую работу. Если все мои партнеры в моей группе примут участие, это должно быть легко!

    Дополнительные примеры

    Это отрывок из статьи об уборке города.

    • Много рук делают легкую работу в Сан-Бернардино. Город ищет волонтеров для субботнего Дня очистки #FightBlight, последнего из череды мероприятий выходного дня, посвященных очистке Сан-Бернардино от мусора и других бельмов на глазу.– Сан-Бернардино Сан

    Второй отрывок — заголовок статьи о приготовлении макарон.

    Резюме

    Фраза много рук облегчает работу это еще один способ сказать чем больше людей помогают , тем легче становится работа .

    10 лучших трюков с зажигалками Zippo

    американца носят Zippos с 1930-х годов. Зажигалки, без сомнения, являются одним из самых знаковых американских товаров всех времен.(Подробнее об этом читайте здесь.) Но если вы думаете, что достать один из карманов, включить его и зажечь что-нибудь — это предел удовольствия, который вы можете получить с ним, вы глубоко ошибаетесь. Почему бы не проявить немного учтивости со своей латунной зажигалкой? Вот 10 трюков, которые вы можете провернуть с Zippo.

    Открой как «Бешеные псы»

    Любой фанат Тарантино помнит, как Харви Кейтель щелкнул Zippo и щелкнул по ней. Хотя мистеру Уайту это удается не так гладко, как это возможно, этот ход — один из самых простых трюков в этом списке.

    Пистолет

    Один из самых простых трюков в этом списке. Пистолет — это то, что вы можете освоить после нескольких минут практики. Этот трюк назван так потому, что в конечном итоге вы держите его как пистолет. Этот прием идеально подходит для начинающих.

    Кольцевой воспламенитель

    После того, как вы освоите кольцевой воспламенитель, он станет вашим основным способом запуска Zippo. Этот трюк, названный в честь пальца, которым вы щелкаете зажигалкой, освоить немного проще, чем другие трюки в этом списке.

    Съесть пламя и выплюнуть обратно

    Это выглядит как настоящий фокус, и, как и многие другие, его можно провернуть на удивление просто, если знать, как это сделать. Изгибая фитиль, вы можете создать впечатление, что вы схватили пламя прямо с зажигалки. Простое встряхивание Zippo помогает снова разжечь пламя.

    Поцелуй дьявола

    Этот трюк, который не совсем подходит для новичков, представляет впечатляющее зрелище для ловкости рук.Когда все сделано правильно, это выглядит так, как будто вы гавайский танцор огня, крутящий зажигалку.

    Топ-поп

    Конечно, петли изнашиваются, но после изучения Top Pop у вас не будет другого способа открыть Zippo. Никаких сумасшедших поворотов и хитрых движений зажигания, это всего лишь один простой и удобный способ открыть зажигалку.

    Горячий спин

    Как только вы освоите вышеупомянутый Top Pop, сделайте Hot Spin своим следующим трюком.Top Pop — отличный способ открыть Zippo, а Hot Spin — бесплатное закрытие.

    Кулаки вверх

    Этот трюк, который немного сложнее, чем трюк для новичков, выглядит блестяще, когда вы его выполняете. Зажав верхнюю часть Zippo между двумя пальцами, вы открываете ее, хлопаете по ней и закрываете ее, одновременно работая над силой захвата.

    Гуфи Стиль

    Любой трюк Zippo будет состоять из трех основных шагов: открыть зажигалку, зажечь зажигалку и закрыть зажигалку.Как только вы поймете, что это всегда так, вы сможете проявить творческий подход к любой из этих частей. Goofy Style предлагает забавные способы открытия зажигалки, когда вы держите ее между тремя пальцами, и уникальный способ ее включения, но без какого-либо сумасшедшего метода закрытия.

Добавить комментарий

Ваш адрес email не будет опубликован.
