Металлическая печь для бани своими руками: чертежи + фото

Баня – это довольно распространенный атрибут в России, обязательный для частного дома, дачи, загородной усадьбы.

Видов печного оборудования довольно много: одни предпочитают кирпичную каменку, сложенную профессиональным мастером, а другим по душе сконструированная собственными руками металлическая печь.

Последний вариант является экономичным, так как может быть выполнен из подручных материалов самостоятельно.

Преимущества агрегата

Можно выделить следующие положительные моменты, которыми наделена металлическая печь для бани:

  1. Компактность, небольшие размеры дают возможность установки конструкции даже в маленьком помещении.
  2. Отсутствие необходимости возведения специального массивного фундамента. Для такой печки подойдет и облегченный вид основания, что значительно упрощает процесс установки.
  3. В металлической банной печи можно поддерживать постоянное горение, что позволяет сохранять температуру на заданном значении в течение всей банной процедуры.
  4. Экономичный вариант печного оборудования, возможность изготовить сооружение из подручных материалов.

Недостатки

Несмотря на наличие положительных сторон, металлическая печь для бани имеет и свои минусы:

  1. Очень быстро остывает, так как отсутствует свойство накопления тепловой энергии. Для того чтобы в бане сохранялась высокая температура, нужно поддерживать постоянный процесс горения.
  2. Низкая способность нагрева большого помещения.
  3. Необходимость в обеспечении специальной защиты, так как пожаробезопасность металлической конструкции низкая. Рекомендуется установить дополнительную обшивку корпуса.

Выбор формы

Многим покажется такой параметр несущественным. На самом деле конфигурация влияет на производительность оборудования и удобство при его использовании в процессе эксплуатации. Печной агрегат бывает:

  • цилиндрическим;
  • горизонтальным;
  • фигурным;
  • прямоугольным.

Последний вид наиболее распространенный и удобный в использовании. При такой конфигурации у печи есть угловые зоны, которые подвержены минимальному накалу. Именно поэтому многие считают, что в прямоугольной конструкции наилучшим образом сохраняется каркас печи.

Форма также влияет на равномерность нагревания как самой конструкции, так и отапливаемого помещения. При максимальном нагревании одного элемента оборудования происходит уменьшение разогрева другого. Это, в свою очередь, обеспечивает равномерность обогрева помещения, постоянный баланс тепловых потоков.

Правильный нагрев конструкции влияет на ее механическую устойчивость. Круглая или цилиндрическая печь характеризуется низкой степенью, поэтому для нее делают более плотные стенки. Прямоугольная печь считается устойчивой, так как у нее имеются холодные углы.

Варианты печного сооружения, выполненного своими руками

Металлические банные печи, можно сказать, имеют уже длинную историю, поэтому за такой долгий период умельцами были разработаны и предложены различные виды их изготовления.

Самый простой вариант – это металлическая печь-каменка, выполненная из железной бочки. Для этого у бочки срезается дно и крышка, в результате получается цилиндр. Затем его до середины загружают кирпичами, поставленными на ребро. Сверху на них укладывается колосниковая решетка. Оставшуюся половину бочки на 2/3 части заполняют камнями. После этого выводят дымоход и устанавливают крышку. Такой способ изготовления печи очень простой, но неудобный в использовании.

Для небольшой по площади бани можно соорудить печь-каменку компактного размера, используя листовую сталь. Внутренняя поверхность такой конструкции выкладывается кирпичом, стенки топки – в полкирпича, дымоход – в одну четверть.

Этот вид печи легко изготовить, использовать в работе. Для прогрева помещения потребуется немного топливного сырья. Комфортная температура будет обеспечена спустя короткий промежуток времени.

Процесс изготовления

Какой вариант исполнения вы бы ни выбрали, потребуется приобрести следующий материал:

  • листовую сталь, толщина которой не меньше 8 мм;
  • металлическую трубу со стенками 10 мм, диаметром 50—60 см;
  • прут толщиной 10 мм;
  • колосник;
  • щеколды и дверки для топочной камеры, каменки и поддувала;
  • водный кран;
  • 2 метра трубы (из них 90 см пойдет на топку, 60 см – на бак, а 50 см – на изготовление второстепенных деталей).

Кстати, дверцы для конструктивных элементов можно сделать самостоятельно.

Что касается инструментов, то в работе будем использовать болгарку и сварочный аппарат.

Вариант 1: печная конструкция с закрытым типом каменки

В таком виде сооружения для того чтобы плеснуть воды для подачи пара, потребуется открыть дверку.

Такая конструкция имеет следующие шаги:

  1. Берем большой кусок трубы, диаметр которой не менее 50 см, и вырезаем в ней проем для поддувала размером 5х20 см.
  2. Внутри трубы со стороны проема привариваем крепления для колосника, используя для этого любую металлическую пластину с проушинами.
  3. Переходим к обустройству топки: прорезаем проем 25х20 см, привариваем крепления для прутов каменки. Воспользуемся теми, которые имеют диаметр 1 см, или специально продающимися колосниковыми решетками для печи круглой конфигурации.
  4. На противоположной стене каменки прорезаем отверстие, через которое подается пар.
  5. Заполняем камнями, подходящими для такого типа конструкции. Хорошими свойствами, сочетающимися с металлической поверхностью, обладает талькохлорит, диабаз, исключить нужно кремень, гранит, слюдосодержащие камни.
  6. В крышке для печи вырезаем отверстие под трубу дымохода и устанавливаем ее.

На этом процесс изготовления печной конструкции завершен. Но все же мастера предлагают усовершенствовать ее, добавив бак под горячую воду. Для этого необходим кусок трубы большого диаметра, который нужно вварить в водный кран. Затем берем крышку подходящего размера и разрезаем ее на 2 равные части. В одной половине вырезаем проем для дымохода, а затем привариваем ее на бак. Вторая будет съемной, поэтому к ней необходимо приделать петли и ручку.

Вариант 2: печь постоянного нагрева с открытым типом каменки

Такой агрегат соорудить несложно, имея металлический лист. Его конструкция представляет собой трубу, разделенную на 2 отсека при помощи колосниковой решетки. Верхний – это топка, нижний же выполняет роль зольника-поддувала. Каждое отделение оснащается дверцей, через которую можно закладывать топливо, обеспечивать подачу воздуха, удалять продукты горения.

В дальнем заглушенном торце трубы привариваем патрубок дымохода диаметром 100 мм.

Сверху цилиндрического корпуса присоединяем с помощью сварки металлический короб, который заполняется камнями. Изогнутое колено дымохода позволяет обеспечить максимальное нагревание камней, так как при этом увеличивается контактирующая поверхность раскаленной трубы с каменкой.

Описанный вариант печного сооружения нетрудно выполнить и в виде параллелепипеда. В этом случае понадобятся для заготовок листы металла, а не труба.

Как правило, для такой печки предполагается наличие водогрейного бака. В прямоугольной по форме печи способов его размещения множество, вот лишь некоторые из них:

  • на любой из сторон;
  • сверху;
  • выполнить водяную рубашку по нескольким сторонам;
  • врезать трубы на подачу холодной и забор горячей воды.

Удобный способ получения горячей воды – это установка специального теплообменного бака на трубе дымохода. Такой нагреватель можно сделать как самому, так и купить готовый заводской, у которого имеется труба стандартного размера и диаметра. В последнем случае бак врезается в дымоход, его вертикальную часть над корпусом печи, и подключаются трубы на подачу и забор воды. Такой бак при достаточном объеме может выполнять функцию резервуара либо просто быть теплообменником, подключенным к основной емкости под воду.

Вариант 3: металлическая печь открытого типа с дополнительными кирпичными стенами

Этот вид печного оборудования считается сложным в исполнении, но это оправдывается приобретением способности накапливать тепло.

Такая конструкция представляет собой металлический корпус с внутренней кирпичной кладкой. При этом требования к толщине стали снижаются: можно взять лист 2 мм. Для кладки потребуется огнеупорный кирпич из шамота и раствор, в качестве которого подойдет специальная готовая сухая смесь для печных работ. Замешивается она с учетом требований инструкции по применению.

Металлическая печь для бани имеет следующую технологию изготовления:

  1. Подготавливаем основание: привариваем к нему ножки и подпяточники. Это позволит сделать печное сооружение устойчивым.
  2. Выкладываем на основание первый сплошной кирпичный ряд. Для остальных – придерживаемся следующих параметров: возле топки укладываем в полкирпича, в районе дымоходных каналов  – в четверть.
  3. Когда будет готова камера поддувала, устанавливаем колосник из чугуна, помещая его между топкой и зольником. Для оформления проемов под загрузочное окно и поддувало можно воспользоваться металлическими уголками, размером 20 х 20. При этом важно следить за ровностью межрядовых швов.
  4. Над топочной камерой укладываем металлическую решетку из прутьев, диаметр которых 12 мм. На нее будем потом выставлять камни.
  5. Когда кладка достигнет уровня каменки, нужно справа или слева оставить проем. В него будем загружать камни, доставать их для чистки, а также в это окно во время банной процедуры прыскают водой для парообразования.
  6. Дымоходный канал желательно сделать извилистым. Это обеспечит максимальный прогрев всего печного корпуса и полное сгорание топливных ресурсов. В том месте, где труба поворачивает наверх, с тыльной стороны создаем ревизионное оконце. В него монтируем задвижку, позволяющую сохранять долго тепло после окончания процесса топки.
  7. Верхние два ряда кирпичей укладываем сплошными, оставляя проем для монтажа дымоходной трубы, через которую будут выводиться продукты сгорания.
  8. После того как закончили кирпичную кладку, даем время раствору схватиться, подсохнуть. Затем приступаем к сварке стенок металлического корпуса. В нашей ситуации он напоминает своеобразный футляр. Уголок 20 х 20, пущенный по стыкам, позволяет облегчить сварные работы, сделать швы герметичными.
  9. Не забываем вырезать проемы под зольник и загрузочную камеру топки, выполняя заготовку передней стенки. Устанавливаем ее на место, привариваем петли для дверей. Полотна дверок делаем шире на 10 мм с каждой стороны, чем подготовленные проемы – это обеспечит плотность при закрывании. Можно проложить асбестовый уплотнитель по периметру дверки или по всей ее внутренней поверхности.
  10. В заготовке боковой стенки также предусматриваем проем для подготовленного в кирпичной кладке окна под образование пара. Устанавливаем для этого металлическую дверку с уплотняющим материалом. Ее желательно сделать открывающейся вниз, поставить холодную рукоятку для открывания во время банной процедуры, когда есть необходимость в поддаче пара.
  11. На крышке для печи вырезаем отверстие для дымоходной трубы, после чего прикрепляем ее.
  12. Далее устанавливаем дымоходный канал, проводя сварочные работы.
  13. Ставим печь на выбранное место и загружаем камнями.

Правила установки

Вот несколько общих рекомендаций по монтажу печного оборудования:

  • устанавливать на расстоянии не меньше 1 метра от стен бани;
  • сооружение должно находиться в непосредственной близости от дымохода;
  • выполнение специального фундамента, основания из огнеупорных материалов для размещения печи;
  • стену, возле которой находится металлическая печь, следует отделать листовым огнеупорным материалом.



Похожие статьи:

Металлическая печь для бани с закрытой каменкой своими руками

Как сделать печь для бани своими руками – подробности от мастера

В настоящее время на рынке присутствует множество металлических печек для бани, но все они стоят недешево. Если вы обладаете хорошим опытом по сварке металла, то можно сделать печь из железа в баню своими руками. В этой статье мы подробно опишем, прилагая соответствующие фото, как это сделать, имея свои размеры и чертежи.

Отличия печей из металла для бани и сауны

Парилки в бане и сауне значительно отличаются между собой. Сауна сопровождается высокой температурой – свыше 85 ºС. Такие показатели делают невозможным сильно увеличивать еще и влажность, так как неминуемо получение ожогов кожи. При этом веник в таких условиях осыпается всего за 5 минут. Поэтому влажность доводят до 5-15 %. Русская баня отличается температурой в районе 55-65 ºС, что дает возможность поднять относительную влажность до 50-60%.

Для создания тех или иных условий в парной используются разные печи, а также применяются разные подходы к их установке. Если обустраивается сауна, то понадобится соблюсти максимальную площадь контакта корпуса печи с воздухом и обеспечить быструю циркуляцию воздушных потоков вдоль стенок.

Все сводится к тому, чтобы нагреть воздух в парилке как можно скорее. Небольшая открытая каменка, располагаясь над топкой, способна прогреть камни до 200-250 ºС. Она дает возможность получить немного пара – как правило, для сауны этого достаточно, потому что нужно добиться всего 15 % влажности.

В русской бане микроклимат создается иной – достигаются небольшие температуры, и вырабатывается много пара. При этом он должен состоять из очень мелких капелек, разогретых до 130-150 ºС – такой пар называют «сухим». Подобный микроклимат придает телу легкости и сил. «Сухой» пар можно получить лишь раскалив камни до значений более 500 ºС . Для достижения таких показателей камни складывают в топку, то есть в закрытую каменку.

Печи для русской бани, сделанные своими руками

Самое главное при изготавливании по чертежам металлических печей для бани своими руками – это учесть, что невозможно при разогретых металлических стенках поддерживать нужную температуру в пределах 60-65 ºС (прочитайте: «Чертежи банной печи из металла – строим печь своими руками»).

Обязательно придется перетапливать, что сопровождается излучением сильных ИК волн, при котором довольно тяжело находиться рядом с печью.

Решить эту проблему можно двумя методами:

  • Произвести футеровку топки. Процесс заключается в обкладывании топки изнутри огнеупорным кирпичом. Достаточно укладки на ребро, при этом толщина футеровки составит 6 см, хотя встречается и узкий шамот, толщиной 3 см. Как бы то ни было, нагрев стальных стенок является незначительным, больше всего прогревается каменка. Поэтому сразу следует спроектировать топку, чтобы она была увеличенных размеров, потому как большая часть ее объема отводится на футеровку. Недостатком такого способа считается то, что в результате вырабатывается горячий дым, что понижает пожаробезопасность. Лучше всего провести его охлаждение путем установки бака или каменки на трубу. Немного сложнее – установить отопительный щиток, проходя через который, дым остывает до 80-120 ºС.
  • Установить кирпичный экран вокруг печи из железа для бани. Его собирают из керамического кирпича, при этом в стенке оставляют окошки для монтирования дверок, которые позволят в будущем контролировать уровень прогрева воздуха. Можно сделать вывод, что такой вариант является лучшим из-за возможности регулирования температуры, однако он менее практичен, так как задняя стенка очень сильно перегревается, поэтому приходится в конструкцию включать жаропрочную сталь. В таком случае получается, что для более продолжительного срока службы железной банной печи, нужно выбирать довольно толстый металл. Его, как показывает практика, лучше устанавливать в верхней и нижней части топки.

Отдельно стоит упомянуть швы. Самодельная железная печка в баню довольно часто начинает прогорать именно от некачественных швов. В производственных условиях такую проблему решают, используя гнутую конструкцию. Сверху печи стараются минимизировать количество швов.

При изготовлении печки из металла для бани своими руками, вам будет практически не под силу изогнуть 6-10 миллиметровую сталь, поэтому, как правило, остается делать предельно качественные швы.

Каких размеров каменку и в каком месте лучше ставить

Требуемый объем камней определяется размерами парной и качеством утепления. Величина, как правило, варьируется от 20 до 40 кг на 1 кубический метр помещения. Естественно, что, чем их больше, тем легче выработать нужный объем пара.

Ввиду того, что разные камни отличаются по плотности, при одной массе они будут занимать разный объем. Определено, что для парилки, имеющей объем 12-14 м 3 , потребуется установить каменку 30×40×30 см. Эти размеры в различных ситуациях можно немного корректировать.

Изготавливая банную печь из металла своими руками, нужно будет подобрать индивидуальный объем каменки, исходя из размеров печи. Чтобы не допустить ошибки, лучше оттолкнуться от готовых чертежей. При использовании экспериментального подхода стоит учитывать, что объем топки должен превышать таковой каменки приблизительно на 30-50 %.

Перед тем как построить печку в бане, стоит просчитать наилучшее расположение каменки в топке.

Из практики стало ясно, что лучше всего ее разместить сверху, возле задней стенки, где самая большая температура.

Стоит помнить, что каменку нужно будет обслуживать, и ее следует оборудовать так, чтобы туда можно было подавать воду. Люк лучше всего расположить так, чтобы была возможность без особого труда дотянуться рукой до самого удаленного края, и чтобы воду можно было подавать без возможности получить ожог.

Как правило, в каменку добавляют трубки, разведенные внутри емкости, которые доставали бы до всех камней. Со стороны подачи воды трубка оборудуется воронкой. После разведения трубок, они обкладываются камнями. После подачи по трубкам воды, она попадает на камни в каменке и превращается в пар.

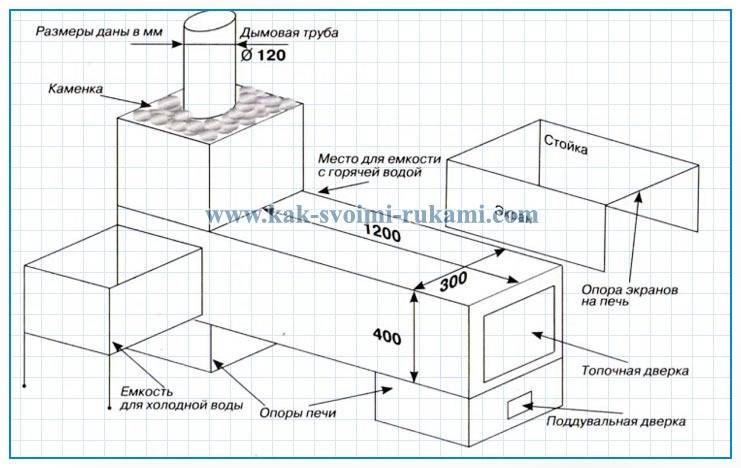

Чертежи самодельных стальных печей для бани

Рассмотрим вариант печи, которая будет актуальна для парилки объемом 2×3×2,3 м. Для ее конструкции используются листы стали толщиной 3 мм.

Для запуска процесса горения конструкцией предусмотрен дополнительный воздуховод, который берет свое начало с улицы. Чтобы во время нагрева сталь не изгибалась, вверху топки к бокам приваливают ребра жесткости в виде уголков.

Рассмотрим еще одну схему, по которой можно изготовить металлические банные печи своими руками. Это модели с забором воздуха из верхней части топки. Их еще именуют печами с дожиганием газов. На задней стенке к ней приварена стальная платина. В печь воздух поступает из-под колосников, и подается через воздуховоды, идущие в щель между этой пластиной и задней стенкой топки.

Такая интересная конструкция справляется одновременно с двумя задачами: производит охлаждение задней стенки, не давая ей прогорать, а также подается воздух уже прогретым в верхнюю часть, где сконцентрированы очень горячие газы в виде дыма. 80 % их объема являются горючими.

После смешения с воздухом происходит их воспламенение, что приводит к повышению температуры в топке и прогреву камней до более высоких показателей. Если при этом используются сухие дрова в качестве топлива, то их потребуется значительно меньше.

На таком принципе работы построено немало печей продолжительного горения, но для банных печей он стал применяться лишь недавно. Существует и схожая модель без дожига. Изучив ее чертеж можно лучше понять пропорции и размещение разных элементов.

Данная конструкция предполагает построение топки с объемом на 30 % больше, чем каменка. Соотношение можно считать приемлемым. Дымоход располагается со смещением назад, что иногда вызывает сложности при его установке – ему может мешать потолочная балка. При этом может понадобиться произвести изгибание дымохода, что не приветствуется.

Кроме того, перед тем как сделать печь для бани, следует определиться, нужен ли в парной бак для подогрева воды. Некоторые подстраивают уровень влажности, открывая и закрывая крышку бака. Другие специалисты утверждают, что таким образом вырабатывается тяжелый пар, поэтому они советуют устанавливать бак в моечной комнате, а прогрев воды производят посредством вмонтированного в топку теплообменника, соединенного трубами с баком.

Теперь рассмотрим схему металлической печи с баком для воды. Конструкция считается довольно грамотно проработанной. Благодаря искрогасителю дым проходит немного большее расстояние, тем самым лучше прогревая стенки топки. Вместо бака, конечно же, можно уложить камни.

Стоит рассмотреть вариант установки бака сзади печи. Дымоход смещен назад, проходя сквозь бак. Из-за большой высоты бака будет эффективная теплоотдача, следовательно – дымоход не будет перегреваться при выходе из него.

Каменка имеет конструкцию, предполагающую небольшие ее размеры, что вполне достаточно для небольших парилок. У нее есть крышка, но ввиду особенностей расположения, ее бывает сложно закрывать после подачи воды. Но такую конструкцию легче обслуживать.

Изготовление печи для сауны

Основная задача печей – как можно быстрее довести температуру до нужных показателей и удерживать ее на таком уровне. Для ускорения этого процесса применяются вентиляторы, которые, обдувая стенки, ускоряют прогрев.

Для этих целей предназначен и кожух-конвектор. Зазор между ним и стенкой топки должен составлять 1,5-2 см. Через зазор происходит всасывание воздуха, который в процессе движения прогревается, при этом стенки остывают.

Чтобы сделать печку в баню своими руками как можно качественней и практичней, ее корпус изготавливают из толстого металла, а кожух из тонкого, потому что он не подвергается перегреву.

При размещении каменки над топкой, в корпусе можно проделать отверстия для вентиляции. При этом доля воздуха, поднимаемая по стенкам, будет направляться в каменку, обдувая камни и увеличивая их температуру. Такая вентилируемая каменка отлично подходит для саун.

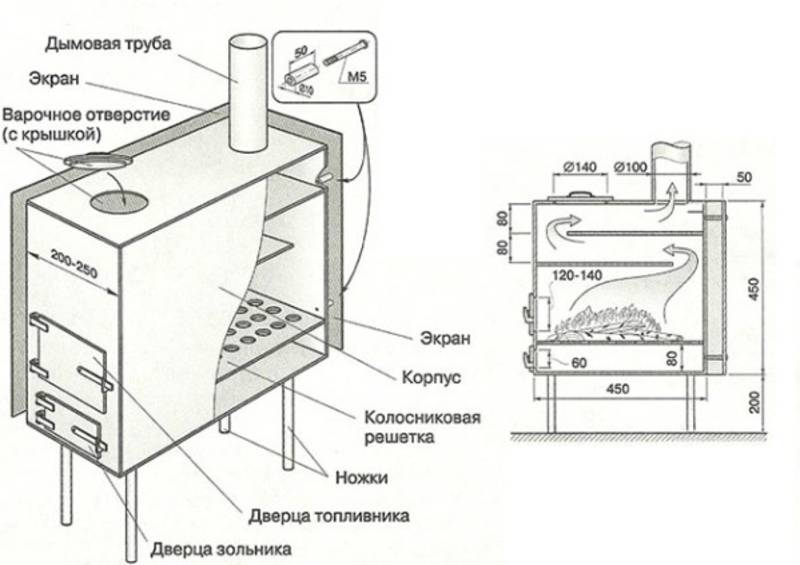

Схемы и чертежи печей

Печи для сауны имеют немного упрощенную конструкцию. Размеры печи из металла для бани, и сама топка, должны быть достаточными для закладки больших поленьев. Сверху топки приваривают борта каменки, объем которой, как правило, составляет от 20 до 25 л. Соотношение в размерах может быть разным, для этого не существует каких-либо конкретных правил.

Чтобы сделать печь из металла для бани как можно правильней, не стоит устанавливать бак для нагрева воды. В противном случае, у вас не получится контролировать уровень влажности в сауне, что при экстремальных температурах может привести к ожогам.

Есть еще вариант – установить каменку внутри топки. Можно предусмотреть крышку, при этом у такой печи может быть два режима работы: с открытой крышкой – чтобы процесс парения был сухим, и с закрытой крышкой – чтобы выработать больший объем пара.

Как сделать металлическую печь для бани

Металлических печей для бани в продаже много, но хорошие стоят немалых денег. Если есть достаточный опыт сварки металла, можно изготовить печь самому, по своим размерам. О том, как сделать печь для бани из металла (листового), чертежи и фото — дальше.

Печь из металла для бани и сауны — в чем разница

Между режимами парения в бане и сауне есть существенная разница. В сауне температура воздуха очень высокая — от 85C и намного выше. При такой температуре влажность высокой быть просто не может — сразу получите ожог, а веник осыпется за пять минут. И она действительно небольшая, порядка 5-15%. В русской же парной температура держится в пределах 55-65°C, изредка поднимаясь до 70°C. При таких температурах влажность «нагоняют» большую — 50-60%.

Один из вариантов сварной печи для сауны

Для обеспечения таких разных задач требуются разные подходы для построения печи. В сауну требуется наибольшая площадь соприкосновения корпуса печи с окружающим воздухом и ускорение прохождения воздушных потоков вдоль стенок. Все подчинено задаче как можно скорее нагреть воздух в парилке. Каменка есть, но она небольшая, открытая, находится, как правило, над топкой. Камни в ней прогреваются максимум до 200-250°C, так как много тепла отдают окружающему воздуху. С такой каменки получить можно немного пара. Но в сауне много и не надо — один/два ковшика дадут 15% влажности. Больше просто не вытерпеть.

В русской парной задача другая — не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенной кондиции — он должен состоять из очень мелких капелек. Его еще называют «сухим» и имеет он высокую температуру — порядка 130-150°C. При таком условии после парения в теле ощущается легкость и прилив сил. Такой пар получают только с раскаленных камней, температура которых не менее 500°C. Чтобы достичь ее камни «упаковывают» внутрь топки — в ней размещают ящик — закрытую каменку.

Тут каменка расположена внутри а сверху приделан бак

Как видите, есть солидные конструктивные отличия. Их надо иметь в виду.

Самодельные печи для русской бани

Что еще надо иметь ввиду при конструировании печи для режима русской парной? То, что имея нагретые металлические стенки удержать температуру в пределах требуемых 60-65°C нереально. Обязательно перетопите. При этом от стенок печи идет жесткое ИК излучение и рядом находится тяжело. Проблема решается двумя способами:

  • Футеровкой топки. Внутри топка обкладывается жаростойким кирпичом (шамотным на шамотный раствор). Положить его можно на ребро, тогда толщина футеровки 6 см, а можно найти узкий шамот с ребром 3 см. В любом случае металлические стенки греются незначительно, основная энергия направлена на обогрев каменки. В этом случае надо сразу проектировать топку увеличенных размеров, учитывая, что значительный объем ее занят футеровкой. Минус этого варианта — очень высокая температура дыма, а следовательно — высокая пожарная опасность. Выход — отобрать у дыма большую часть энергии. Самый простой вариант — каменка или бак для воды на трубе. Вариант сложнее — отопительный щиток, в который подается дым непосредственно из печи, а остыв в лабиринте щитка, на выходе он имеет не более 80-120°C.

Футеровка — обложить топку изнутри жаропрочным кирпичом

Снаружи закрыть корпус кирпичным экраном

Еще стоит поговорить о швах. В самодельных печах из металла (в заводских, в принципе, тоже) часто прогорание начинается именно со швов. На производстве данную проблему обходят при помощи гнутых конструкций. В верхней части стараются швов вообще избежать. При изготовлении печи для бани своими руками вы вряд ли сможете согнуть лист металла толщиной 6-10 мм, так что остается только одно — делать швы как можно качественнее.

Каменка: какого размера и где

Необходимое количество камней зависит от объема парной (при условии, что утеплена баня нормально). В разных источниках есть разные рекомендации с большим или меньшим количеством — от 20 до 40 кг на 1 м 3 . В принципе, чем больше камней, тем легче получить требуемое количество пара, но при условии, что у печи хватит мощности их нагреть.

Проблема в том, что камни разной породы имеют разную плотность, и, следовательно, одна и та же масса занимает разный объем. В принципе, для средней парилки объемом 12-14 м 3 , размеры каменки примерно такие: 30*40*30 мм. Параметры можно немного изменять, делать шире/уже/выше — смотрите по конструктиву печи.

Каменка может быть разной формы и размера

Соотношение объема топки к объему каменки — сложный теплотехнический расчет, который даже не всякий теплотехник осилить в состоянии. Намного проще воспользоваться готовыми чертежами или экспериментально определенными пропорциями. Как минимум, объем «свободной» от каменки топки не должен быть меньше. Лучше, если даже больше примерно на 30-50%.

Немного о том, в какой части топки лучше всего располагать ящик для камней. Все давно пришли к выводу, что самая высокая температура — в верхней части и у задней стенки. Вот в этом месте и имеет смысл расположить емкость. Во-первых, часть термической нагрузки со свода топки снимется, а во-вторых, камни хорошо нагреются.

Не за бывайте об обслуживании каменки и о том, что туда каким-то образом должна попадать вода. Лючок для обслуживания надо располагать таким образом, чтобы вы могли без особых проблем достать рукой до самого дальнего края. А подачу воды вглубь каменки надо организовать так, чтобы не обжечься. Обычно вставляют трубку или систему трубок, которые расходятся по всей плоскости емкости для камней. Со стороны помещения эта трубка заканчивается воронкой. Трубку обкладывают камнями. При подаче в нее воды, она распределяется по поверхности каменки/камней и испаряется.

Чертежи самодельных банных печей из металла

Эта печь разработана для парной 2*3*2,3 м. Варилась из листового металла толщиной 3 мм.

Печь из металла для бани с закрытой каменкой

Для активизации горения предусмотрено подключение дополнительного воздуховода, проложенного с улицы. Из других решений — ребра жесткости (уголки) приваренные к бокам топки в верхней части топки для того, чтобы при сильном нагреве металл не выгибало.

Следующая схема металлической печи для бани сделана с подачей воздуха в верхнюю часть топки. Это так называемые печи с дожиганием газов. На задней стене приварена пластина из металла. В щель между этой пластиной и задней стенкой топки при помощи трубок-воздуховодов подается воздух из-под колосников. Это нехитрое, вроде, устройство решает сразу две задачи. Во-первых, охлаждает заднюю стенку, снижая вероятность ее прогорания. Во-вторых, воздух подается в верхнюю часть разогретым. Там сосредоточены разогретые до высоких температур дымовые газы, большая часть которых горючая (до 80%). Когда эти газы смешиваются с подогретым воздухом, горючие вещества воспламеняются, температура в верхней части топки становится еще выше, камни нагреваются до более высоких температур. При этом (при использовании сухих дров) топлива требуется намного меньше. На этом принципе построены многие печи длительного горения, но в банных печах он стал использоваться недавно.

Печь с подачей вторичного воздуха

Примерно та же модель, но без дожига, выполнена в другом формате. Тут размеры не указаны, зато проще понять пропорции и расположение различных элементов.

Объемная модель самодельной печи-каменки из металла

В данном случае объем топки составляет около 130% от объема каменки. Нормальное соотношение. Дымоход смещен назад, что не всегда хорошо — могут возникнуть сложности при устройстве дымохода — он может упереться в потолочную балку — придется дымоход изгибать, что нежелательно. Так что насчет расположения трубы — подумайте.

Еще в среде любителей бани постоянно ведутся споры: бак для нагрева воды в парилке — это хорошо или плохо… Одни регулируют влажность открывая/закрывая крышку бака. Их такой вариант устраивает. Другие говорят, что этот пар «тяжелый», и выносят бак в моечное отделение, а воду в нем греют, встроив в топку теплообменник и соединив его с баком трубами. Следующая схема — печь в баню из металла с баком для воды.

Чертеж печи для бани с баком для воды

Конструкция грамотная — при помощи «искрогасителя» путь прохождения дымовых газов длиннее, дольше он остается в топке, лучше нагревает стенки. Если вы не хотите бак, на его место можно уложить камни.

Интересный вариант с баком, который находится в задней части печи. Дымоход сдвинут назад, и проходит через бак. Высота бака большая, теплосъем будет эффективным — температура дымохода на выходе из бака большой не будет точно.

Вариант небольшой печи с большим баком

Интересно устроена каменка. Она не очень большая, но для небольших и средних парилок ее объема хватит. Закрывается она крышкой, что с одной стороны не очень удобно: закрывать крышку после подачи воды на камни будет проблематично. С другой стороны, это удобно в обслуживании.

Разрезы печи и размеры

Как сделать печь для сауны

Как уже говорилось, основная задача этого типа отопительных приборов — быстро «нагнать» требуемую температуру и иметь возможность ее поддерживать. Есть простое решение — поставит вентилятор, который будет обдувать стенки печи, ускоряя нагрев.

Примерно такую же функцию выполняет кожух-конвектор. Это кожух вокруг корпуса печи. Между ним и стенкой топки остается зазор в 1,5-2 см. В эту щель снизу засасывается воздух. Он проходит вдоль стенок, нагревается, заодно остужая стенки. Далее поднимается вверх, разнося тепло по парилке.

Принцип работы конвекционного кожуха

Если корпус печи делают из толстого металла, то кожух можно и из тонкого. Он редко нагревается до больших температур, и перегорание ему не угрожает. Если в печи для сауны каменка будет находится вверху, над топкой, как на фото, то в корпусе можно сделать отверстия для вентилирования каменки. Тогда часть воздуха, который поднимается вдоль стенок, будет попадать в каменку, обдувать камни и нагреваться еще сильнее. Такая каменка называется вентилируемой. Она хороша именно для суховоздушных саун.

Чертежи и схемы

Конструкция печей для сауны проще. Нужна топка нормального размера, в которую помещаются большие поленья. В верхней части, над верхней частью топки привариваются борта каменки, объем которой обычно 20-25 литров. Вариации могут быть по ширине/высоте/глубине, но особых каких-то хитростей нет.

Схемы металлических печей для сауны

Установка бака для нагрева воды в парилке сауны — идея не самая лучшая. Вы не сможете контролировать влажность, а при высоких температурах легко получить ожог. Тем не менее, несколько вариантов установки баков на фото выше.

Другой тип каменки — внутри топки. При желании можно сделать на нее крышку и такую печь можно использовать в двух режимах — с открытой крышкой для сухого парения, с открытой — для получения большего количества пара.

Каменка внутри корпуса

  • я рад увиденному иблагодарен.давно искал информацию такую.Спасибо издателю и создателю.

    Банная печь с закрытым типом каменки своими руками

    Какая же русская баня без печки, без пара? Вся суть банной процедуры сводится к получению полезного обжигающего пара. Возведение печи-каменки позволяет получать необходимое количество пара, прогревать парное помещение до высоких температур.

    Раскаленные камни печи-каменки способны накапливать и отдавать тепло в окружающий воздух, а вода, попадающая на них, превращается в целебный оздоровительный пар.

    Разновидности

    Чтобы получить пар достаточно выполнить простое действие – плескануть воды на раскаленные камни, находящиеся в специальной нише, каменке. При этом не только образуется пар, но и повышается температура в парном помещении, создается особый микроклимат.

    Существует 2 вида печей, в зависимости от исполнения каменки:

    • с открытой формой. Такая конструкция подходит для обогрева небольшой бани. Помещение, в этом случае, быстро прогревается, но вот, если облить печь водой, то она быстро начнет остывать. В печи с открытым типом каменки камни размещаются над топливной камерой.
    • Закрытого типа каменка для бани более распространенный вариант. В такой модели для каменки предусматривается наличие дверки. В процессе топки дверца каменки закрыта, если ее приоткрыть, то можно ускорить прогревание парного помещения. Печной агрегат с закрытой каменкой начинают топить задолго до банной процедуры, потому что понадобится не менее двух часов на прогревание бани. Зато тепло в закрытой каменке может сохраняться 2 дня.

    Достоинства печи с закрытой каменкой

    Каждую модель печи с закрытым вариантом каменки, выполненную из разных материалов, любого производителя отличают следующие свойства :

    • исключение проникновения угарных газов в парилку. Это обеспечивается тем, что топливная камера, как и ее дверца, находится не в парной комнате. Таким

    Чертеж печи с закрытой каменкой

    образом, в парилке присутствует аромат травяных настоев, веника, а не специфические запахи.

  • Равномерное прогревание всего печного сооружения, создание оптимальных условий для получения легкого пара. В парной образуется приятный микроклимат для комфортного нахождения в ней.
  • Если сравнивать открытый и закрытый тип каменки с позиции безопасного использования, то выявляются преимущества последней формы. В этом случае исключается возможность обжигания паром при обливании камней водой. К тому же топливная камера, расположенная в смежном помещении, обеспечивает безопасность при проведении банной процедуры.
  • Поддержание температуры на заданном уровне в течение длительного времени, даже после прекращения процесса топки. Это достигается за счет медленного остывания закрытой каменки.
  • Правила создания успешной кладки

    Эффективная работа печи во многом зависит от того, насколько была соблюдена технология возведения кладки. На последнюю же влияние оказывает качество кирпичей, способ укладки, рабочий связующий раствор и степень влажности кирпича. Итогом правильно выполненной кладки станет цельная конструкция. Неудовлетворительным результатом считается кладка, выполненная без перевязки швов, разделенная вертикальными линиями швов.

    При возведении кладки должно выполняться важное требование – исключение выхода образующихся при горении газов наружу. Кстати, попадание воздуха внутрь печного сооружения тоже не приветствуется.

    Сделать кладку красивой, прочной поможет тщательный подбор, подгон материала: кирпичи раскалывают, обтесывают. До начала работы кирпич нужно вымочить в воде, опустив его в емкость на 10 секунд, после чего можно укладывать в ряд на слой глины.

    Мастера советуют намазывать раствор руками, кельму применять только при выполнении внешней кладки. Процесс установки кирпича состоит в следующем:

    • в одну руку взять кирпич, второй – захватить глины и нанести тонким слоем на кирпич, разровнять поверхность.
    • Затем кирпич уложить на определенное место.
    • Нажимая на кирпич, сделать движения вперед, назад.
    • Двумя руками убрать лишний раствор по обе стороны кладки.
    • С последующим кирпичом повторить предыдущие действия, но при этом нанести раствор еще и на торец кирпича, которым он будет прижиматься к первому.

    Существует и другой способ установки кирпича:

    • нанести раствор на место укладки, разровнять рукою.
    • Взять подготовленный кирпич и смазать торец раствором.
    • Поставить кирпич на свое место в ряду, прижать к соседним элементам. При этом выполняются скользящие движения рукой.

    Важный момент: не забывайте вымачивать кирпич, иначе он начнет забирать влагу из рабочей смеси. Тогда раствор обезвоживается, быстро становится густым. А это сильно мешает удалению его излишков, приводит к образованию некрасивых толстых швов.

    Печь из кирпича с закрытым типом каменки, дополненная баком под горячую воду

    Такая модель — оптимальный вариант для частной бани большой по площади. Она рассчитана на поочередное проведение банных процедур нескольких семей.

    Кирпичная печь с закрытой каменкой и боковым размещением бака для воды: 1 — водогрейный бак; 2 — печь; 3 — дымовая труба; 4 — камни; 5 — крышка каменки; 6 — отверстие для подачи воды; 7 — металлический свод; 8— экран; 9— колосниковая решетка; 10— дверка топки; 11 — дверка поддувала.

    Количество необходимых камней для печки подсчитывают по формуле: на 1 куб. м парного помещения потребуется около 30 кг булыжников. Получается, для парной, объем которой 10 куб. м, понадобится не меньше 300 кг камней. Этот подсчет действует для печи из кирпича с периодическим циклом работы. Если же модель базируется на постоянном поддержании процесса горения, то масса камней уменьшается почти в 2 раза. Это объясняется тем, что процесс горения дров поддерживает тепло камней.

    Рассмотрим вариант надежного, теплоемкого сооружения – кирпичной печи с каменкой закрытого типа. Для изготовления корпуса печи берется кусок от металлической трубы, полученный путем разрезания вдоль. Параметры трубы следующие: диаметр равен 40 см, длина – 60 см. Печная конструкция дополнена резервуаром для получения горячей воды, размещенным в боковой части сооружения.

    Листы из стали навариваются на трубу. Сталь толщиною не меньше 5 мм. Эти листы выполняют опорную функцию при закладывании куска трубы внутрь печной кладки. Для обеспечения герметичности корпуса к торцу трубы с обеих сторон привариваются листы из металла. В месте примыкания дымохода к печному корпусу наваривается экран, выполненный из металла. Он будет предотвращать выход горячего воздуха через дымовую трубу.

    С боковой стороны в печь с закрытой каменкой монтируется резервуар под горячую воду. Его параметры — 50 х 37 х 35 см, вместимость – 45 л. Для изготовления бака можно взять сталь толщиною от 5 до 10 мм, но обязательно сторону, соприкасающуюся с топкой выполнить из 10 мм стального листа.

    Внутри печи для русской бани с закрытой каменкой сбоку монтируют трубу для дымохода, снабженную круглой заслонкой. Эта труба одним концом устанавливается на металлический бак, в кирпичной же кладке она фиксируется с помощью проволочных хомутов.

    Вверху печной конструкции располагается каменка для бани, в которой размещают камни весом до 200 кг. Для каменки вверху предусматривается наличие крышки из оцинкованной жести. Ее можно приоткрывать, выпуская пар. Сбоку печи выполняется проем 20х25 см, в него плескается вода на камни для образования пара.

    Предложенная модель печного оборудования универсальна: она может функционировать в режиме непрерывной топки, а также и периодического действия. Когда печь с закрытой каменкой работает в условиях постоянной закладки дров, то масса камней уменьшается вдвое.

    Пошаговая инструкция создания печи

    В работе потребуются следующие материалы:

    • кирпич, 210 штук;
    • глина, песок;
    • прут арматурный для колосников, толщиною 30 мм, 2.5 метра;
    • дверцы для топочной камеры, поддувала, 2 штуки;
    • металлическая труба, диаметром 150 мм, 120 см;
    • асбестоцементная труба, диаметром от 80 до 130 мм, 250 см;
    • водогазопроводная труба, диаметром от 300 до 400 мм, 50 см;
    • стальные листы, толщиною от 5 до 10 мм, 100 см;
    • оцинкованная жесть, 1 мм, 1 кв. м.

    Весь процесс работы разобьем на последовательные шаги:

    1. Берем 1.5 м трубы, диаметр 50 см и делим ее на 2 отрезка: 60 см пойдет на обустройства водогрейного бака, а 90 см – для топочной камеры и каменки.
    2. Подготавливаем все металлические детали для печного сооружения, соблюдая их толщину не менее 10 мм.
    3. Приступаем к созданию корпуса для печной конструкции. Внизу, в трубе, прорезаем проем. Это будет поддувало. Над ним вваривается стальная круглая пластина, толщина материала 12 мм.
    4. Из металлического прута выполняем колосники в виде решетки и прикрепляем ее внутри корпуса над поддувалом.
    5. Оформляем проем для топочной камеры. Отрезанный металлический кусок пригодится для дверки. Привариваем петли и крючки на корпусе, делаем задвижку.
    6. Каменка для бани выполняется из отрезка трубы, приваренного над топкой. Длина каменки больше 35 см, высота не меньше 10 см. Задняя часть на трубе заваривается, спереди создается дверка.
    7. В каменке выполняем решетку из прутьев, на которой размещаем крупные округлые камни.
    8. Поверх печной конструкции создается муфта из стальной шины, толщиной 5 мм, шириной больше 5 см. Одну сторону муфты привариваем к печному корпусу, вторую задействуем при монтаже бака.
    9. Устанавливаем бак, в нем будет нагреваться вода. Берем круг из стали, толщиною не меньше 8 мм, выполняем в нем 15 см отверстие для дымовой трубы. После чего привариваем этот круг на торец бака. На дно бака привариваем нижнюю часть трубы – это поможет избежать попадания воды в топочную камеру.
    10. Верхнюю часть водяного бака накрываем стальным полукругом и привариваем трубу к его отверстию. Таким образом, сверху у бака остается проем, через который будем заполнять его водой. Дополнительно выполняем крышку с ручкой для накрывания бака.
    11. Отступая 35 см от стенок бака, привариваем стальную площадку, которая соединит кирпичную трубу с задвижкой и выход на улицу. С другой стороны ввариваем кран для заполнения бака водой.

    Правила монтажа

    Следующие моменты касаются установки печи для бани с закрытой каменкой:

    1. При планировании конструкции, нужно чтобы дверка для топочной камеры смотрела в сторону выхода, а дверца от каменки – в другую сторону.
    2. Установка печи из металла требует возведения бетонного основания, высотою до 30 см. На этот фундамент после укладываются 2 кирпичных ряда, скрепляющихся раствором из глины.
    3. Монтаж металлического печного сооружения должен осуществляться на предварительно подготовленную площадку, размером 70х70 см, высота которой 20 см.
    4. В кирпичной кладке печи делаем 12 см утолщение там, откуда будет выводиться печная труба.
    5. Все находящиеся поблизости деревянные элементы, поверхности следует заизолировать теплоизоляционным материалом. Подойдет асбест, войлок или картон. Потом нанести сверху слой глины. Трубу, находящуюся между потолком и крышей, обрабатываем штукатуркой, а сверху еще и известковым раствором.
    6. Кладку для трубы, выведенную на крышу, нужно сделать в высоту не меньше 50 см.
    7. Создание кирпичного кожуха, кладки вокруг металлической печной конструкции, в несколько раз увеличивает пожарную безопасность. Особенно это актуально для бань, построенных из дерева.

    Заключение

    Как видите, процесс возведения кладки, создания и установки печного оборудования может быть осуществлен собственными силами. При этом требуется минимальный опыт в строительстве, владение сварочным аппаратом. Соблюдение технологии возведения позволит получить отличный результат – печь для бани с закрытой каменкой, не уступающую по характеристикам заводскому аналогу.

    Добавить комментарий

    Отменить ответ

    Использование материалов сайта без активной ссылки на источник запрещена.

    Фото- Аудио- Видео- Материалы, представленные на сайте, собраны из открытых источников. Все права на данные материалы принадлежат их законным правообладателям. В случае обнаружения нарушения авторских прав — просьба сообщить через обратную связь.

    Печь для бани. Своими руками + Чертежи — Новости рекламодателей Est!

    Классификация печей

    Перед тем как закупать материалы и приступать к сооружению печи, необходимо решить несколько важных вопросов. Классификация отопительных узлов входит в ТОП самых актуальных вопросов. Их выделяют три:

    • Конструкции постоянного воздействия. Данный тип отопительного узла в бани является самым распространенным, и даже можно сказать классическим. Она представляет собой чугунную печь с топкой предназначенной для твердого топлива и камнями, расположенными в верхней чаше. После того, как камни нагреются и начнут выделять пар соприкасаясь с водой, можно приступать к банным процедурам. Такие печи просты в использовании, безопасны и показывают положительные износостойкие показатели, отличные примеры печей для бани Artkamin.ua. Недостатком печи можно считать необходимость самостоятельно постоянно подкладывать дрова, иначе печь быстро остывает.
    • Переменного воздействия. Это печь из жаростойкого кирпича в которой верхние камни выделяют тепло нагреваясь под воздействием открытого огня. Такие печи экологичны и длительное время сохраняют тепло. Однако стоит отметить, что сконструировать такую печь без знаний, весомого финансирования и разрешения не выйдет, к тому же, для её растопки требуется большее количество дров, чем в предыдущем варианте.
    • Комбинированного воздействия. Такие печи являются лучшим выбором, поскольку несут альянс преимуществ печей с переменным и постоянным воздействием. Они экономичны и экологичны, а наслаждаться банными процедурами можно гораздо дольше не подкидывая дровишек в топку. Вот только незадача, соорудить такую печь самостоятельно практически не возможно. Установка реализуема исключительно профессионалами высокого уровня, либо посредствам приобретения готового устройства.

    Топливо для печей

    Если вы решили самостоятельно соорудить печь для бани, стоит остановить свой выбор на печи каменке и решить какой вид топлива будет использоваться.

    1. Дрова являются популярным сырьем для розжига банных печей. Они хорошо горят, выделяют достаточное количество тепла, обладают характерным ароматом и приятным потрескиванием в печи, за что это сырье и любят банщики.


    1. Топить банную печь можно и посредствам газовой установки. Газ быстро нагревает воду и подготавливает помещение к проведению релаксирующей процедуры. Однако недостатков все же больше. Использование газа не экологично и не экономично, ведь для разогрева бани его необходимо просто огромное количество.
    2. Хорошим вариантом становятся электрические печи. Они обладают высокими показателями автономности, быстро нагревают помещение и экологичны при эксплуатации. Однако стоит учесть, что электрическая печь потребляет большое количество электроэнергии.

    Печь каменка своими руками

    Постройка печи в баню своими руками не столь экономичная процедура, сколько душевная. Приятно отдыхать в баньке, где вы непосредственно своими руками построили её “сердце”.

    Если вы выбрали постройку металлической печи, вам понадобится:

    • Металл 6мм. Можно использовать металлическую бочку.
    • Чугунная дверца.
    • Арматура.
    • Фитинги.
    • Решетка для камней.

    Ниже, вы видите схему, по которой конструируется металлическая печь для бани своими руками:


    1. Зольник — поддувало.
    2. Стальной корпус.
    3. Топливник.
    4. Решетка.
    5. Камни.
    6. Дымовая труба.

    Требования в монтаже железной печи

    1. Тестируем печь. Разожгите печь не помещая в неё камни и оцените целостность швов.
    2. Подберите оптимальное место монтажа печи. Она должна прогревать всю комнату и эффективно распределять тепло.
    3. Обустройте печь за печью. Ее необходимо обложить специальной плиткой или металлом.
    4. Оградите печь решеткой для собственной безопасности.
    5. Обезопасьте трубу дымохода.

    Кирпичная печь своими руками

    Обустройство печи из камня своими руками гораздо сложнее, чем сооружение устройства из металла. Чтобы выполнить корректную кладку, необходимо знать, в каком порядке выкладывать ряды. Если опыта у вас нет, лучше остановится на самом простом варианте.

    Для каменной печи необходимо сооружать фундамент и накрывать его рубероидом. Также стоит помнить, что кирпич для кладки печи необходимо приобретать специальный, жаростойкий. Обычный материал категорически не подходит. а вот раствор для кладки можно использовать классический (вода, песок, глина) или приобрести его в строительном магазине.

    1. Стальная или чугунная труба.
    2. Заглушки.
    3. Топочная камера.
    4. Резервуар для воды.

    Советы от профессионала

    1. Если вы цените свое здоровье, предполагаете экологичные материалы и следите за бюджетом — обратите внимание на печи отапливаемые дровами. Тем более, что именно такие конструкции вызовут восторг настоящих ценителей бани.
    2. Если вы хотите получить печь “2 в 1” оборудуйте дверцу для загрузки дров в комнате отдыха. так вы получите камин в зоне отдыха и печь в самом баннике.
    3. При постройке сразу подумайте о размещении резервуара с водой на печи. поверьте, это необходимый элемент для комфортного отдыха.
    4. Если вы не ценитель агрессивной ани, подготовьте большой резервуар для камней. Чем их больше, тем мягче будет воздух.

    Приложив немного усилий и времени вы сможете самостоятельно соорудить красивую и эффективную печь для бани. Если же времени у вас нет, рассмотрите возможность приобрести готовую печи из металла или кирпича для своей баньки.

    Металлическая печь для бани сделать самому своими руками: чертеж, сборка, установка

    Баня является чрезвычайно популярна в России. Сегодня это обязательный атрибут дачи, частного дома или загородной усадьбы. Печное оборудование можно классифицировать по разным параметрам: кто-то выстраивает кирпичные каменки, кто-то предпочитает металлические печи, собранные своими руками. Последний вариант на практике оказывается более экономичным, ведь такая модель может быть сделана из подручных материалов.

    Почему стоит выбрать металлическую печь

    Металлическая печь для бани своими руками собирается сегодня многими домашними мастерами. Это обусловлено множеством факторов, например:

    • компактностью;
    • отсутствием необходимости возведения массивного фундамента;
    • возможностью поддержания постоянного процесса горения;
    • возможностью сооружения конструкции из имеющихся материалов.

    Такие печи действительно получаются довольно компактными, а значит, установить их можно будет даже в небольшой парилке. Массивного фундамента конструкция не потребует, для этого можно будет возвести облегченное основание. Это не только упростит процесс монтажа печного оборудования, но и сэкономит время. Благодаря тому, что процесс горения можно будет поддерживать постоянно, температура будет удерживаться на необходимом уровне.

    Минусы металлической печи

    Несмотря на то что металлическая печь для бани своими руками может быть собрана, многие отказываются от такой конструкции в пользу дорогостоящих кирпичных сооружений, возвести которые под силу лишь опытному специалисту. Это объясняется некоторыми минусами металлических печей, среди них:

    • быстрое остывание;
    • низкая способность нагрева помещения с большой площадью;
    • необходимость обеспечения противопожарной защиты.

    Металлические печи достаточно быстро нагреваются, но и быстро остывают. Накапливать тепловую энергию у таких конструкций не получается. Для того чтобы добиться в бане нормальной температуры для процедур, необходимо будет поддерживать процесс горения. Некоторые владельцы бань отказываются от металлических печей еще и по той причине, что такие конструкции необходимо защищать, чтобы обеспечить нормальный уровень пожарной безопасности. Некоторые, например, используют дополнительную обшивку корпуса.

    Устройство металлической печи

    Простая металлическая печь для бани обычно имеет две части, одна предназначается для топки, вторая – для бака с водой. Поддувало располагается в нижней части трубы, над ним находится круглая стальная пластина. Над топкой должна находиться каменка, от верха до дна должно быть 10 см или больше. В баке для горячей воды проделывается отверстие для дымовой трубы. Важно при этом обеспечить герметичность швов. Металлическая печь для русской бани имеет преимущества перед кирпичной в том, что она довольно быстро нагревается, а вероятность отравления угарным газом отсутствует. Кроме того, изготовить такую конструкцию довольно просто самостоятельно.

    Рекомендации по параметрам печи

    Если вами будет изготавливаться металлическая печь-каменка для бани, то вы можете сделать ее по своему чертежу. Однако если создавать его нет желания, то можно изготовить короб из заготовок следующих размеров:

    • две пластины с размерами 600х1400 мм;
    • одна пластина с размерами 270х600 мм;
    • одна пластина с размерами 270х140 мм.

    Для того чтобы выполнить нишу для камней, следует вырезать из листового 5-мм железа две заготовки со следующими параметрами: 270х300 мм. Ещё две заготовки должны иметь другие размеры: 270х250 мм. Один лист стали должен иметь следующие размеры: 25х300 мм. Однако довольно часто металлические печи для бани из трубы изготавливаются. В этом случае подойдет заготовка с параметрами, которые упоминаются в статье.

    Самостоятельное изготовление металлической печи: выбор формы корпуса

    Если будет собираться металлическая печь для бани своими руками, то на первом этапе предстоит выбрать форму корпуса. Этот параметр будет влиять на производительность оборудования и удобство его эксплуатации. Печь может быть:

    • цилиндрической;
    • фигурной;
    • горизонтальной;
    • прямоугольной.

    Последняя разновидность более популярна и удобна. Если печь будет иметь такую конфигурацию, то форма сохранится наиболее длительное время. А об углы будет довольно сложно обжечься, ведь именно эти зоны подвергаются минимальному накалу. Равномерность нагрева конструкции и помещения будет зависеть от формы печи. Вы должны учитывать еще и необходимость обеспечения устойчивости конструкции. Например, цилиндрический или круглый корпус обладает низкой устойчивостью. Кроме того, такое оборудование требует более плотных стенок, так как нагреваться будет сильнее.

    Выбор конструктивных особенностей и подготовка материалов

    Металлические банные печи известны довольно давно, за это время умельцы разработали множество разновидностей и исполнений таких устройств. Наиболее простым решением станет печь-каменка, которую можно изготовить из бочки. Для этого у емкости срезаются крышка и дно. В результате удастся получить цилиндр, который до половины наполняется кирпичами, установленными на ребро.

    Сверху следует уложить колосниковую решетку. Оставшаяся половина бочки должна быть заполнена камнями на 2/3. Конструкцию следует дополнить дымоходом и установить на печь крышку. Такая технология довольно проста, но конструкция не отличается удобством в использовании. Если будет выполняться металлическая печь для бани своими руками, то для проведения работ можно использовать листовую сталь, которая тоже ляжет в основу корпуса печи-каменки.

    Внутренняя поверхность конструкции должна быть выложена кирпичом. Какой бы вариант исполнения вы ни выбрали, следует подготовить некоторые материалы, среди них:

    • листовая сталь;
    • 10-мм прут;
    • щеколды;
    • трубы;
    • металлическая труба;
    • колосник;
    • водный кран.

    Листовая сталь должна иметь толщину, равную 8 мм или больше. Что касается металлической трубы, то толщина ее стенок должна составить 10 мм, тогда как диаметр может изменяться в пределах от 50 до 60 см. Для топочной камеры понадобятся не только щеколды, но и дверки.

    Подготавливая трубу, вы должны позаботиться о наличии 90-см отрезка, который пойдёт на топку. Для бака понадобится 60-см отрезок, тогда как на второстепенные детали пойдет 50-см труба. Когда выполняются печи для бани на дровах, довольно часто дверцы изготавливаются самостоятельно. Что касается инструментов, то для проведения работ следует подготовить сварочный аппарат и углошлифовальную машину.

    Изготовление печи с закрытой каменкой

    Если вам нужна печь с закрытой каменкой, то вы должны быть готовы к тому, что для подачи пара необходимо будет открыть дверку. Такая конструкция изготавливается по следующей технологии. В большом куске трубы, диаметр которой составляет 50 см или больше, необходимо проделать проем для поддувала. Его размер должен быть равен 5х20 см. Внутри нужно приварить крепление для установки колосника. Для этого можно применить металлическую пластину с проушинами.

    Теперь можно начинать работы по обустройству топки. Для неё прорезается отверстие с размерами, которые равны 25х20 см. Для прутов каменки необходимо приварить крепления. Для того чтобы сделать колосниковую решетку, можно использовать сантиметровые прутья, но некоторые домашние умельцы предпочитают приобретать данный элемент печи.

    На противоположной стенке следует прорезать отверстие, через которое будет поступать пар. Каменка заполняется камнями, которые подойдут для такой конструкции. Лучше всего выбрать диабаз или талькохлорит, однако отказаться стоит от кремния, слюдосодержащих камней и гранита. В крышке следует проделать отверстие для дымоходной трубы, установив ее на следующем этапе.

    По такой технологии вами могут быть выполнены печи для бани на дровах. Дополнительно конструкция может быть усовершенствована, для этого можно использовать бак для горячей воды. Для этого подготавливается отрезок трубы внушительного диаметра, в который нужно вварить кран. Для бака с водой следует подготовить крышку. Ее нужно разрезать на две части, в одной из них вырезается проем для дымохода, эту часть нужно будет приварить сверху бака. Вторая часть крышки будет съемной, для удобства к ее поверхности необходимо приварить ручку и петли.

    Изготовление металлической печи с открытой каменкой

    Если вам удастся подготовить чертеж печи для бани из металла, то он значительно упростит проведение работ. В качестве альтернативного решения вы можете воспользоваться схемой, которая представлена в статье. Перед началом сборки конструкции следует ознакомиться с еще одной технологией, которая предусматривает изготовление печи с открытой каменкой. Если в наличии есть металлический лист, то соорудить агрегат будет достаточно просто.

    Конструкция будет иметь вид трубы, которую следует разделить на два отсека колосниковой решеткой. Верхняя часть станет топкой, тогда как нижняя будет выполнять функцию зольника поддувала. Отделения необходимо дополнить дверцами, через которые можно будет закладывать дрова, и обеспечить подачу воздуха, а также удалять продукты сгорания.

    В дальнем на торце трубы необходимо установить патрубок дымохода, диаметр которого составит 100 мм. Поверх корпуса нужно приварить металлический короб, заполняемый камнями. С помощью колена дымохода вы сможете обеспечить нагревание камней, ведь контактирующая поверхность станет больше.

    Если вы задумались о том, как сделать металлическую печь для бани, то конструкция может быть выполнена в форме параллелепипеда. В этом случае следует подготовить листы металла, а не трубу. Для такого оборудования понадобится водогрейный бак. В прямоугольной печи бак может быть размещен по одному из нескольких способов. Его иногда располагают на любой стороне, фиксируют сверху, врезают трубы на подачу и забор воды, выполняют рубашку по нескольким сторонам. Для того чтобы добиться максимально удобного способа получения горячей воды, можно установить теплообменный бак, который должен располагаться на трубе дымохода.

    Водонагреватель может быть выполнен самостоятельно или приобретён в магазине, в последнем случае конструкция будет дополнена трубой стандартных размеров. При этом дымоход нужно будет врезать в бак, а вертикальную часть расположить над корпусом печи. При достаточном объеме воды бак будет выполнять функцию резервуара или выступать в качестве теплообменника, который можно подключить к емкости.

    Изготовление печи открытого типа с кирпичными стенами

    Довольно часто домашними мастерами изготавливается металлическая печь для бани, обложенная кирпичом. В этом случае конструкция будет иметь открытый тип. Оборудование довольно сложно в исполнении, но у него будет отличная способность накапливать тепло. Конструкция будет иметь металлический корпус, внутри которого – кирпичная кладка.

    Требования к толщине металла при этом следует снизить, можно использовать 2-мм лист. Для кладки следует приобрести огнеупорный шамотный кирпич. Укладка материала осуществляется на готовую смесь, которая предназначается для проведения печных работ. Замес проводится с учетом требований инструкции.

    Перед тем как сделать металлическую печь для бани, необходимо подготовить основание. К нему привариваются ножки и пятки, что позволит сделать сооружение более устойчивым. На данное основание необходимо уложить сплошной кирпичный ряд. Для остальных видов возле топки необходимо осуществлять кладку в полкирпича, тогда как в области дымоходных каналов стоит использовать четверть кирпича.

    Как только камера-поддувало будет готово, можно переходить к монтажу чугунного колосника. Расположить его нужно между зольником и топкой. Для того чтобы оформить проемы загрузочного окна и поддувала, следует использовать металлические уголки квадратного сечения со стороной в 20 мм. Важно при этом следить за тем, чтобы швы между рядами были максимально ровными.

    Металлическая решетка из прутьев должна быть уложена над топочной камерой. Диаметр прутьев может быть равен 12 мм. Как только вы достигните уровня каменки, слева и справа следует оставить проем. В него вы будете загружать камни, чистить и доставать их. В это окно во время процедур можно будет плескать водой, чтобы получить пар.

    Рекомендации по проведению работ

    Рассмотрев схемы металлических печей для бани, вы можете взять за основу описываемую в данном разделе конструкцию. В ней дымоходный канал лучше сделать извилистым. Это будет способствовать максимальному прогреву корпуса и сгоранию топлива. В том месте, где труба будет поворачиваться наверх, следует создать ревизионное окно. В нём должна быть задвижка, которая будет сохранять тепло после завершения процесса топки.

    Верхние ряды кирпичей следует сделать сплошными, оставив проем для установки дымохода. Как только кирпичная кладка будет завершена, раствор следует оставить до момента схватывания. Затем можно начинать варить стенки металлического корпуса. В данном случае он будет напоминать футляр. По стыкам следует пустить уголок квадратного сечения с вышеупомянутыми размерами, который позволит облегчить работы по сварке. Важно обеспечить герметичность швам.

    Когда выполняется передняя стенка, не следует забывать вырезать в ней проемы для загрузочной камеры и зольника. Передняя стенка после этого устанавливается на свое место, петли для дверей нужно будет приварить на следующем этапе. Если двери вы хотите изготовить самостоятельно, то их ширина должна быть больше на 10 мм с каждой стороны по сравнению с проемами. Это обеспечит герметичность. Дополнительно можно использовать для этого асбестовый уплотнитель, который прокладывается по периметру дверки или по внутренней поверхности.

    Дополнительные советы специалиста

    Вами тоже может быть осуществлено изготовление металлических печей для бань. Если вы решили использовать описываемую технологию, то в боковой стенке необходимо сделать проем для окна под образование пара. Металлическую дверь нужно установить с уплотняющим материалом. Желательно сделать ее открывающейся вниз. На крышке вырезается отверстие для дымоходной трубы, а после крышку можно вварить на место. Как только дымоходный канал будет установлен, его следует проварить по периметру. Металлическую печь на следующем этапе можно установить на место и наполнить камнями.

    Особенности установки металлической печи

    Размеры металлической печи для бани будут определены трубой или бочкой, которая ляжет в основу конструкции. Однако для правильной и безопасной эксплуатации отопительного оборудования важно не только соблюдать технологию проведения сборки, но и позаботиться о том, чтобы были учтены правила установки конструкции.

    Банная печь должна быть удалена от стен на 1 м или больше. Сооружение следует расположить близко от дымохода. Важно разместить конструкцию на специальную подставку или фундамент из огнеупорных материалов. Стены парной, возле которой будет располагаться печь, необходимо отделать огнеупорным листовым материалом.

    Заключение

    Подготовив чертеж печи для бани из металла, вы облегчите себе работу. Однако схема не обеспечивает успех. При работах по сварке деталей важно удостовериться в герметичности швов, в противном случае конструкция может оказаться опасной при эксплуатации. Если вы хотите избежать ошибок, вами должно быть более подробно изучено устройство.

    Металлические печи для бани обычно изготавливаются из труб или листовой стали. Первый вариант окажется проще, ведь количество работ по сварке можно будет сократить. Облегчить сборку печи можно ещё несколькими способами. Например, купив готовые дверки, решетку, ручки и навесы. Некоторые домашние умельцы пытаются изготовить эти элементы самостоятельно. Кроме того, чертеж вовсе нет необходимости составлять самостоятельно, можно воспользоваться готовыми решениями. Некоторые варианты представлены в статье. Они позволят вам понять, какими размерами должна обладать печь, а также какое устройство она имеет.

    как сделать печку своими руками? Чертежи самодельных горизонтальных и вертикальных печей

    Баня без печки, что дерево без гусеницы – вот так можно перефразировать высказывание одного персонажа из известного всем мультика. И ведь действительно, печь – самое главное, практически – сердце каждой бани. Если вы решили построить баню, то вам необходимо будет приобрести печь. Проще, конечно же, купить металлическую буржуйку. Однако дешевле будет сделать печку самостоятельно, чем приобретать промышленный вариант. Что для этого понадобится, где взять чертежи – на эти и многие другие вопросы мы ответим в нашей статье.

    Особенности самодельной печи

    Проще всего смастерить отопитель для бани из трубы или газового баллона. Если изготавливать его своими руками, то выйдет не только экономия бюджета, но и получится идеально подогнать агрегат под размер вашей парной, что с промышленным вариантом может и не случиться. Основными особенностями круглых печей являются:

    • простота изготовления – сварить отопитель цилиндрической формы легче, чем квадратной или прямоугольной;
    • круглая форма гораздо лучше осуществляет теплообмен, и теплоемкость у нее выше;
    • форма цилиндра лучше выводит дым и угарные газы;
    • печь цилиндрической формы в плане эксплуатации прослужит дольше;
    • благодаря цилиндрической форме агрегата помещение парной прогревается примерно за час.

    Минус у круглых печей тоже имеется – это неравномерное прогревание помещения.

    При достаточно большом объеме парной это станет заметной проблемой, но при средних объемах одного такого отопителя хватит.

    Цилиндрические модели практичнее, чем прямоугольные, а на их изготовление потребуется меньше материала.

    Виды

    Круглые печи не отличаются особым разнообразием или изящным дизайном и могут быть только вертикальными и горизонтальными. Выбор модели целиком зависит от площади парной. В маленьком помещении целесообразнее всего поставить вертикальную модель, а если же площадь позволяет, то тогда лучше установить горизонтальную печь.

    Вес металлической печи составляет от 60 до 180 кг, это зависит от величины стенок. В связи с этим цилиндрическую печь горизонтальной модели спокойно располагают в центре помещения парилки на обычном металлическом каркасе. Рассмотрим оба вида подробнее.

    Вертикальные

    Отопитель внешне схож со всеми известной круглой буржуйкой. Отличительные особенности состоят в конструктивных решениях в виде водяного бака и каменки, в которую закладывают каменную фракцию. Топочный отсек с колосником расположены ступенькой, что позволяет экономить пространство. Но стоит отметить и минусы данных моделей. Топливо в них сгорает быстрей, теплоотдача высокая, но тёплый воздух поднимается вверх и помещение не успевает нагреваться.

    К тому же топка расположена в самой парилке, а это значит, что для того чтобы подбросить дров или древесных брикетов в топку, необходимо будет входить в парную, что поспособствует обмену горячего и холодного воздуха в парилке.

    Нагреваясь, бока печи отдают тепло в помещении по параллели к железной поверхности, следовательно, большая доля энергии, примерно 90%, направлена по бокам горизонтально. Такое расположение способствует хорошему прогреву стен, но не полу и воздуху вверху помещения.

    Горизонтальные

    Печь с горизонтальным размещением почти ничем не отличается от вертикального отопителя. Модель точно так же оборудована каменкой и гидробаком. Топливный отсек у печи большего объёма, дверцы расположены в предбаннике, что, несомненно, является плюсом. Отсек каменки так же большей площади, быстрее и сильнее нагревает помещение парной. Впрочем, топлива необходимо тоже, соответственно, больше.

    Горизонтальный отопитель отлично нагревает все участки бани, кроме тех, которые расположены в непосредственной близости к полу или находятся под топочным отсеком.

    Подготовка инструментов и материалов

    При изготовлении круглой железной печи из большой трубы потребуются следующие инструменты:

    • сварочник;
    • угловая шлифовальная машинка с различными насадками;
    • электрическая ударная дрель;
    • различный слесарный инструмент;
    • шнур из асбеста.

    Помимо этого, нужны будут данные наименования расходного материала:

    • металлическая труба 500, 530, 600 или 700 миллиметров в поперечнике с толщиной 8-16 миллиметров и длиной до полутора метров;
    • труба для вывода дыма и угара размером от 120 до 150 миллиметров;
    • труба из стали для отсека с камнями, размеры – 300, 350, 400 или 420 миллиметров;
    • лист металла 600 на 800 миллиметров;
    • петли для навеса дверок;
    • труба, используемая для воды, размером 1/2 или 3/4 дюйма;
    • шаровой кран с такой же резьбой;
    • металлическая арматура 500 мм с размером прутка 12-18 миллиметров;
    • 2 дверцы;
    • ножки из квадратного металлического профиля;
    • цемент;
    • кирпичи и песок.

    Возможно даже смастерить отопитель из ненужного газового баллона.

    Не рекомендуем приобретать для самоделки трубу, бывшую в употреблении, потому что существует риск того, что она будет из нефтяной промышленности.

    Такой прокат не годится для сварки печки, так как её обрабатывали защитными покрытиями, которые при нагревании выделяют токсичные вещества. К тому же эти трубы обладают высоким радиационным фоном.

    Процесс сборки конструкции

    До начала сборки необходимо определиться с параметрами печи, сделать чертеж. Следующим действием станет создание фундамента, затем можно сварить печь. Важно держать в памяти, что установка отопителя осуществляется на расстоянии не меньше 20 сантиметров от стены. Трубу дымохода необходимо расположить так, чтобы она выступала над коньком кровли не меньше чем на полуметр.

    Приведем пример сварки печи с горизонтальным расположением. Процесс включает в себя несколько последовательных этапов.

    1. Двухметровая труба кладётся набок на гладкую поверхность. Отступив одну третью снизу, проводим 2 черты горизонтально, расположенные параллельно друг другу.
    2. Врезается основание для топки. В середине основания делается окошко для колосника, который заводится внутрь трубы до отмеченного уровня и сваркой закрепляется там.
    3. На той стороне стенки, которая будет лицевой, проделывается ниша для дверок топки и поддувала. Вырезанные части пойдут на дверки, к ним приделывают ручки с защелками и насаживают на петли. Для увеличения теплоотдачи рекомендуют между дверцей топки и дымоходом сделать дополнительную камеру.
    4. Дополнительная камера устанавливается по окружности каменки, в виде металлической корзины, сваренной из арматуры. Конечно же, описанный нами вариант самый простейший, но тем не менее рабочий и очень эффективный.

    Вертикальные печи представлены оригинальным конструктивным решением – печь-котел.

    Устройство оптимально для маленькой парной, так как корпус оснащен тремя камерами – топкой, каменкой и гидробаком, расположенными друг над другом.

    Емкость топливного отсека небольшая, однако его можно увеличить, если совсем убрать или уменьшить емкость водяного бака.

    Рассмотрим самые основные моменты, на которых чаще всего ошибаются начинающие печники.

    Фундамент

    Абсолютно любая печь в бане устанавливается на фундамент. Для его изготовления необходимо:

    • выкопать яму глубиной полметра и длиной и шириной примерно 70 сантиметров;
    • насыпать в яму примерно 30 сантиметров некрупных фракций щебня, тщательно уплотнить;
    • сделать смесь из цемента с песком в соотношении 1: 4, готовый раствор вылить в яму и оставить минимум на сутки, чтобы будущий фундамент застыл;
    • на застывшую поверхность нужно положить кусок рубероида;
    • следующим шагом будет приготовление раствора бетона из цемента с добавлением песка и гравия в расчёте 1: 2: 4;
    • готовый раствор необходимо распределить поверх рубероида, основание выравнивается по уровню;
    • как только раствор высохнет, для эстетики можно оформить кирпичную кладку.

    Колосник

    Колосник выглядит как решетка, основная функция которой – обеспечивать тягу воздуха. Создать его можно двумя способами.

    1. Металлический лист обрезают прямоугольником размером, соответствующим размеру внутри трубы. В обрезанном листе удаляют середину, оставив рамку. К этой рамке приваривают металлическую арматуру, расположив её вертикально или горизонтально.
    2. Из листа металла вырезается круг с размером, соответствующим внутреннему расстоянию трубы. В кругу вырезаются большие отверстия по типу решета, колосник приваривается изнутри в промежутке приблизительно от 15 до 20 сантиметров от основания.

    Дымоход

    Дымоход в печке может быть выполнен в нескольких вариантах.

    • Керамический. Модель самая устойчивая к воздействию высоких температур.
    • Кирпичный. Не менее устойчивый к воздействию высоких температур, но в то же время в нем быстро накапливается сажа, в результате чего происходит ухудшение тяги.
    • Стальной. Модель наиболее оптимальная для использования в самодельной цилиндрической печи.

    Сборка дымохода не представляет особой сложности:

    • сначала обозначается местоположение и по отмеченным знакам проделывается отверстие;
    • к трубе крепится стальной чехол;
    • надеваются кольца, фиксируются к потолку;
    • край трубы снизу закрепляется болтами либо саморезами, верхний край выводится на крышу в дымоход;
    • для заполнения промежутков от дымохода до крыши применяют керамзит, асбестовый шнур или глину.

    Советы по эксплуатации

    Для правильной работоспособности круглой печи необходимо соблюдать ряд правил.

    1. Для каменки самыми оптимальными в использовании будут такие камни, как базальт, габбро-диабаз, талькохлорит, малиновый или белый кварцит, а в их отсутствие – речная галька.
    2. Специалисты не советуют варить отопитель из высокоуглеродистой или легированной стали. Оптимальным вариантом будет сталь, в которой содержится до 2 процентов углерода.
    3. Если топка с колосником выведены в предбанник, то рекомендуется для защиты от выпадающих искр часть стены и пола обезопасить листами из металла.
    4. Для уменьшения риска получить ожог от выплескивания водной массы на раскаленную каменную фракцию лучше всего заглушку в каменку расположить так, чтобы там не находились полки и лавки.
    5. Печь нужно конструировать так, чтобы сварной шов находился под колосником, что снижает нагрузку на шов.
    6. После сварки печи необходимо провести пробную топку для проверки герметичности сварных швов и правильной работоспособности устройства.
    7. Бак заполняется водой до растопки бани, если залить воду в процессе топки, то есть большая вероятность получить термический ожог от раскаленного пара.
    8. Делать печь необходимо строго по осям, небольшое отклонение не является критичным, но со временем может появиться деформация.
    9. Сварной шов необходимо тщательно зашлифовать до гладкости шлифовальной машинкой, так минимизируется реакция коррозии.
    10. На элементы из дерева необходимо нанести изолирующее покрытие с последующей обмазкой густым глиняным раствором.
    11. Место у дымохода, расположенное от потолка до кровли, нужно оштукатурить и покрыть известкой.
    12. Полок размещается около стены, где расположена печь. Обустраивая полок нужно продумать его так, чтобы парящийся, находящийся на полке, не соприкасался головой с потолком.

    Для придания эстетичного вида печку оформляют кирпичом либо красят или делают воронение. Делается это и для уменьшения вредного излучения. Состав для воронения можно сделать самостоятельно, необходимо смешать 4 грамма спирта бутилового, 150 грамм фосфорной кислоты и 1 литр воды.

    Смесь наносится на предварительно подготовленную поверхность печи, затем ее нагревают до 150 градусов, покрывают поверхность едким натром и оставляют на 1 час.

    Если решите окрашивать металлическую печь, то не рекомендуется использовать краску для алюминия. Лучше всего применять краску темного цвета, которая при высыхании придаст поверхности шероховатость – это позволит лучше отдавать тепло. Гладкая поверхность не обладает таким коэффициентом полезного действия.

    Обзор частых ошибок

    Многие начинающие мастера совершают ошибки, но приобретая опыт, недочетов становится гораздо меньше. Самыми распространенными ошибками являются следующие.

    • Быстрый теплообмен. При сильном остывании отопителя внутри дымохода нужно установить подвижную заслонку.
    • Узкая труба дымохода. При значительном накоплении сажи необходимо сделать дожигатель – так топливо будет прогорать лучше и сажи станет меньше.
    • Маленькая высота трубы. Длина трубы влияет на вытяжку дыма и не должна быть меньше чем половина метра над коньком.
    • Узкий диаметр канала вытяжки. Если размер вытяжки меньше 120-150 миллиметров, то дым, скорее всего, будет выходить и в помещение.
    • Неплотно прилегает дверца топки. В таком случае будет выходить угарный газ. Самый простой способ устранить неполадку – прикрепить на дверце асбестовый шнур.
    • Многие мастера решаются делать печь без точного чертежа, но это чревато тем, что можно не учесть многих факторов, и печь будет пропускать не только дым, но и угарный газ.
    • Учитывайте розу ветров, характерную для вашей местности проживания, и делайте постройки с ее учетом. Если не учесть розу ветров, то выбросы дыма в помещение будут постоянными, даже с правильно расположенной трубой.
    • Во избежание пожара соблюдайте расстояние от металлической печи до бревенчатой стены не менее одного метра.

      Самостоятельно сварить круглую печь может даже начинающий сварщик, главное – делать это по чертежам, соблюдая все размеры. Самодельная печь не только позволит сэкономить бюджет, но и оптимально подойдет под размер бани. Впрочем, такая печь пригодится для многих хозяйственных целей, например, для обогрева мастерской или подогрева воды для сельскохозяйственных животных.

      Как сделать банную печь из трубы, смотрите далее.

      Печь для бани из металла своими руками

      Преимуществ у металлической печи для бани по сравнению с аналогом из кирпича достаточно. Быстрый нагрев, несложная технология и возможность сборки печи в любом месте с последующей установкой в бане – все это определяет популярность металлических печей для частного сектора.

      Однако есть и некоторые специфические нюансы в их конструировании и монтаже, и в первую очередь, необходимость строгого соблюдения инструкции. Главным образом, в плане пожарной безопасности, так как поверхности таких устройств разогреваются до очень высоких температур. Эта статья поможет разработать индивидуальный чертеж металлической банной печи и разобраться во всех тонкостях ее изготовления своими руками.

      Вариантов подобных отопительных приборов много. Они делаются из листового железа, металлических труб и бочек. Различия и в форме, геометрии, компоновке (горизонтальная или вертикальная).

      Но если вникнуть в принцип их функционирования, то становится ясно, что для всех модификаций металлических печей он один и тот же. Следовательно, поняв в общем технологию сборки и особенности работы даже одного образца, несложно своими руками сделать печь из металла по любому чертежу — даже из газового баллона. Рассмотрим порядок изготовления печи из трубы большого диаметра. Это одна из самых простых технологий, главное преимущество которой – в минимуме сварочных работ.

      Линейные размеры в мм.

      Инструкция по проектированию печи

      Своими руками ее несложно изготовить из металлической трубы. Печь представляет собой корпус, в верхней части которого (над топкой) расположена каменка закрытого типа. Над ней – емкость для нагрева воды. Рисунок хорошо поясняет все конструктивные особенности модели.

      Что понадобится для сборки печи

      • Толстостенная (10, не менее) металлическая труба для корпуса печи. Длина – в пределах 1550±50, сечение – 550±50.
      • Стальной лист толщиной 8 – 10.
      • Пруток «десятка».
      • Отрезок уголка на 150 или 200.
      • Кран слива воды, петли, щеколды для дверок.
      • Труба для канала дымоудаления.

      Металлические заготовки толщиной менее 8 мм ограничивают эксплуатационный срок печи при средней интенсивности ее использования. Агрегата хватит от силы лет на 5 – 6, после чего придется заниматься его капитальным ремонтом по причине образования дефектов в железе – прогары, деформации и так далее.

      Кроме обычного бытового инструмента, который есть в каждом доме, в процессе изготовления печи из металла понадобятся сварочный аппарат и УШМ («болгарка»). Сборку агрегата, как уже сказано, можно вести где угодно – в сарае, гараже, на придомовой территории. Если все заранее подготовлено, то работа много времени не займет. От силы 2 – 3 часа.

      Инструкция по изготовлению печи

      Отопительный агрегат является конструкцией сборной, поэтому труба разрезается на 2 неравные части, длиной примерно по 900 (топка + каменка) и 600 (нагревательный бак).

      Собственно печь:

      • В большем куске трубы обустраивается поддувало. Достаточно размером 200 х 50. Оно располагается в нижней части печи.
      • Несколько выше привариваются отрезки уголка. Они будут играть роль опорной рамы для колосника.
      • Над ним вырезается топочное отверстие (250 х 200).
      • При сооружении каменки нужно учесть размеры твердых фракций, которые будут закладываться сверху печи. Исходя из этого, и выбираются расстояния между прутками колосника.
      • Точные размеры отверстия в крышке приводить бессмысленно. Оно должно быть таким, чтобы было удобно заливать внутрь воду. Вот на это и следует ориентироваться, так как данный параметр выбирается произвольно. Для удобства эксплуатации печи его располагают с противоположной от дверок (загрузки и поддувала) стороне.
      • Установка дымохода делается так, чтобы нижний срез канала находился над колосником, по центру трубы печи. Вывод производится через крышку, для чего предварительно в ней вырезается отверстие соответствующего профиля и размеров.

      Остается добавить, что все сварочные швы должны быть однородными, без «отбеленных» участков, пор и трещин. В противном случае при розжиге печи баня быстро заполнится дымом.

      Нагревательный бак

      Под него можно использовать любую металлическую емкость подходящих габаритов и вместимости. Как вариант, сварить из листового железа короб. В данной конструкции баком служит вторая часть трубы.

      Кран вваривается в нижней части с расчетом, чтобы при необходимости можно было полностью слить воду. Так как он буквально насаживается на трубу контура дымоудаления, в крышке и днище вырезаются отверстия по ее диаметру. Для исключения взаимного смещения конструктивных частей печи в месте соприкосновения их кромок нужно сделать прочные соединения. Лучше «прихватить» сваркой в нескольких точках. Сплошной шов нежелателен, так как ремонтопригодность такой печи будет снижена.

      Канал дымохода

      Схема его прокладки ничем не отличается от всех известных для котельного оборудования. Главное – обеспечить надежную термоизоляцию отводных секций. Один из несложных вариантов – использование в качестве кожуха (внешней оболочки) трубы большего сечения, внутри которой закладывается мягкий утеплитель (например, вата каменная).

      Рекомендации по установке металлической печи в бане

      • Минимальное отстояние от стен (если не предусмотрен монтаж теплоотражающего экрана) – 1 м.
      • Металлическая печь ставится не на пол, а на специально подготовленный пьедестал. Требований к такому основанию немного: оно выполняется из невоспламеняющихся материалов (кирпич огнеупорный, бетонная заливка) и не должен жестко скрепляться с фундаментом строения. Если пьедестал обустраивается на этапе строительства, то целесообразно использовать раствор. При установке печи из металла в уже эксплуатируемой бане лучше выбрать кирпичное основание. В этом случае не придется ждать несколько недель, пока бетон окончательно не отвердеет.
      • Так как печь будет нагреваться до высокой температуры, все ручки следует сделать из древесины или с накладками из нее (или иных материалов, характеризующихся низкой теплопроводностью) для удобства и безопасности пользования.

      Выполнение работы своими руками подразумевает полный простор для фантазии. Это касается в основном отделочных мероприятий. Металлическую стационарную печь в бане целесообразно обложить природным камнем или кирпичом. Во-первых, неизбежные дефекты, возникшие в процессе любительской сварки, будут надежно укрыты под слоем облицовки. Во-вторых, такая печь станет медленнее остывать. Как результат – ощутимое снижение расхода топлива.

      чертеж, сборка, установка.

      Печи для бани своими руками из металла

      Хорошая банька в своем доме давно стала проверенным средством сохранять здоровье, снимать напряжение и накопленную усталость. В домашних условиях выгодно и удобно использовать банную печь с электронагревом. В доме на природе или на даче лучшим вариантом признана банная печь из металла, работающая на твердом топливе. Сегодня из металла легко купить, заказать в слесарной мастерской практически на любой вкус, любое топливо и мощность нагрева. Но при наличии смекалки, инструмента и подходящего материала проще и дешевле изготовить банную печь из металла своими руками.

      Преимущества такой банной металлической печи неоспоримы:

      • Есть возможность «вписать» печь в банное помещение по собственным представлениям об удобстве;
      • Малый вес и прочная конструкция банной печи позволяют легко транспортировать даже в собственном автомобиле;
      • Конструкция печи позволяет достаточно просто вносить изменения и усовершенствования с минимальными затратами труда и материалов.

      Приступая к изготовлению банной печи, стоит определить ее расположение в парной, основные геометрические параметры, исходя из потребностей в нагреве. Чертежи наиболее удачных банных печей из металла можно скачать в интернете, при необходимости сделать свои поправки. Выбирают печь, прежде всего, исходя из удобства использования печью, мощность нагрева принимаем — 1 кг дров на 1 м 3 помещения парилки.

      Один из наиболее удачных вариантов печки

      Для изготовления банной печи не потребуются специальные марки металла, используются доступные сорта листового металла и трубы. Благодаря продуманности конструкции приведенный вариант банной печи из металла реально собрать своими руками, изучив чертежи. Изготовленная по размерам на приведенном чертеже, печь из металла легко прогревает помещение парилки в 15 кубов.

      Банная печь разделена на несколько секций, расположенных в одном корпусе — отрезке трубы диаметром 500мм и длиной 1300-1350мм:

      • Топочная камера, объемом загрузки до 10 кг дров, находится в нижней части корпуса.
      • Каменка, имеющая отдельное отверстие для закладки парного камня и набрызгивания воды.
      • Бак с подогреваемой водой. Нагрев происходит через стенку трубы дымохода. Благодаря съемной верхней крышке достаточно просто чистить и обслуживать емкость. Воду можно забирать как через верх, так и используя дополнительный штуцер или кран, вмонтированный в стенку бака.

      Кроме основных секций, в конструкции печи использована разделительная камера между каменкой и водяным баком. В этой полости будет интенсивно накапливаться сажа, поэтому через специальное окно, закрытое накладкой, следует периодически ее удалять.

      К сведению! Указанная конструкция является самой безопасной и практичной в использовании, требует минимального количества раскройных и сварных работ.

      Прежде чем начинать постройку печи, убедитесь в прочности трубной заготовки, отсутствии трещин или локальной деформации металла.

      До начала раскройки трубы под банную печь предварительно удалим слой ржавчины и окислов, присутствующих на поверхности металла, с помощью ручного пескоструйного аппарата или щетки для чистки металла. Использовать химические составы на основе фосфорной кислоты не рекомендуется.

      Для изготовления банной печки нам будет необходимо:

      1. Сварочное оборудование и материалы,
      2. Лист металла толщиной 5мм и размерами 60х350см,
      3. Фурнитура для изготовления навесов дверок, штуцер или отвод для горячей воды,
      4. Металлические трубы для выведения газов из топки диаметром 108мм — отрезок в 100см, трубы обогрева каменки диаметром 60мм — четыре отрезка.

      Учитывая тот факт, что максимальную опасность для человека представляет угроза отравления угарными газами, разработчиками данной конструкции банной печки были предприняты меры для уменьшения количества сварных швов в топочной части

      Последовательность изготовления печи для бани

      Размечаем трубу по размерам на чертеже. Из листа металла с помощью газовой сварки или угловой шлифовальной машины вырезаем 6 кругов диаметром 500мм.

      Из вырезанных круглых заготовок отбираем две, которые входят внутрь трубы с минимальными зазорами между краями плоских блинов и внутренней стенкой трубы. Эти две пойдут на верхнее и нижнее днище топки.

      Размечаем положение верхней крышки топочной камеры на расстоянии 450мм от среза трубы, с помощью мела делаем риски на внутренней поверхности трубной заготовки. Размечаем месторасположение дверцы топочной камеры, поддувала и каменки. Аккуратно вырезаем окошки с помощью «болгарки» — угловой шлифовальной машинки. Вырезанные прямоугольные фрагменты используем для изготовления дверок. Для этого привариваем с помощью электросварки петли навесов в местах крепления дверок.

      В круглой заготовке верхней стенки топочной камеры вырезаем четыре круглых отверстия диаметром 60мм и с помощью электросварки ввариваем отрезки жаровых труб, используемых для нагрева каменки. На свободные торцы приваренных труб устанавливаем заготовку верхней стенки каменки и привариваем. В итоге получаем две плоских блина, соединенных между собой четырьмя трубами.

      Устанавливаем корпус банной печки в вертикальном положении и помещаем полученный узел из четырех жаровых труб и двух круглых днищ внутрь трубной заготовки. С помощью электросварки привариваем круглую верхнюю стенку топочной камеры на свое место, согласно чертежу.

      1, 2, 19, 20, 28,29 — дверцы и элементы топки, поддувала; 3 — задвижка; 7, 8, 9, 10 11, 12, 13 — секции топки и каменки — стенки поддувала; 14, 16, 18- днище; 15 — колосниковая решетка; 17 — отверстие для пополнения воды; 21, 24 — люк для загрузки каменки; 23 — трубы разогрева каменки; 25, 26 — основная труба для отвода газов; 27 — кран отбора горячей воды;

      Внимание ! Сварку верхнего днища топки следует производить в несколько проходов с максимальным качеством.

      Переворачиваем корпус банной печки, устанавливаем вертикально, аналогичным способом привариваем верхнее днище промежуточной камеры. Далее необходимо установить в корпус и приварить круглый блин самодельных колосников, днище печки и днище водяного бака. Для изготовления колосников можно выбрать из двух путей:

      • Можно использовать один из блинов-заготовок, предварительно высверлив в центральной части сетку сквозных отверстий диаметром 10мм, отстоящих на расстоянии друг от друга на 15-20 мм. Для этого лучше выбрать самую «прослабленную» в размерах заготовку — ту, у которой самые большие щели между внутренней поверхностью корпуса банной печки и наружным диаметром «блина».
      • Более предпочтительным вариантом считается использование готовых чугунных колосников, подходящих по размеру. Для их установки в «блине» болгаркой вырезается окно по размерам колосника, который крепится с помощью четырех болтов и пары полосок металла.

      После установки колосников приваривается днище печки — ее нижняя стенка. В корпусе печки металлическая заготовка устанавливается с отступом от края на 10-15мм.

      Не менее ответственным этапом является установка днища водяного бака в верхнюю часть банной печи. Конструкцией банной печи из металла предусмотрено, что через центральную часть бака проходит труба отвода продуктов сгорания, и расположена она не соосно с цилиндрическим корпусом печи.

      Важно ! Приварить дымоход к нижнему основанию бака необходимо с дополнительным контролем геометрии взаимного расположения трубы и днища.

      Сварочный шов проваривается минимум дважды, только после этого нижняя стенка с дымоходом устанавливается в корпус банной печи и приваривается по контуру.

      Верхняя крышка водяного бака выполняется легкосъемной, для ее крепления на корпусе печки можно использовать пару обычных фиксаторов или же просто придавить сверху тяжелым предметом. На дымоход можно одеть кольцо для уплотнения щели между отверстием в крышке и трубой.

      На завершающем этапе навешиваются дверки топочной камеры, поддувала и каменки. Окошко для очистки промежуточной камеры между каменкой и водяным баком лучше закрепить с помощью болтов, с использованием уплотнительной прокладки.

      Декоративная отделка

      Современные лакокрасочные материалы позволяют защитить даже сильно нагреваемые части печи из металла. Высокая влажность и горячий воздух неизбежно приведут к интенсивному ржавлению поверхности металла, даже закрытой теплоизоляцией или облицованной кирпичом.

      Наиболее оптимальным вариантом для обработки поверхности металла будут кремнийорганические краски, выдерживающие нагрев до 250 о С. Для стенок топочной секции лучше применить специальные порошковые краски из термореагирующих составов или на основе порошкового алюминия. Испытать стойкость защитного покрытия лучше на отдельных обрезках металла. Поверхность металла банной печи обезжиривается и покрывается в несколько слоев с промежуточным прогревом конструкции.

      Установка банной печи из металла

      Наиболее предпочтительным вариантом считается установка печи из металла, с выходом загрузочного окна топки и поддувала в помещение предбанника. Для этого к корпусу могут быть добавлены специальные загрузочные короба.

      Некоторое усложнение конструкции с лихвой компенсируется преимуществами:

      • Протапливать печь и прогревать баню удобнее из предбанника;
      • Помещение предбанника будет достаточно прогрето, что тоже добавляет комфорта и удобства пользования баней;
      • При неправильной работе печи или проблемах с дымоходом угарные газы не попадут в помещение парилки.

      Для установки банной печи из металла необходимо вблизи от корпуса выполнить облицовку стен несгораемыми материалами, допускается применение легкосъемного кожуха — теплоизолятора, закрывающего стенки топочной секции печи. Такое устройство предохранит от ожогов и поможет регулировать температуру в парилке без вмешательства в работу печки. Аналогично следует поступить с трубой дымохода.

      Банная печь из металла должна устанавливаться на фундамент, лучше с термостойкой изоляцией и металлической основой.

      Металлические печи всегда были серьезной конкуренцией для кирпичных – и в частных домах, и в банях. Они быстро нагреваются и просты в монтаже, что и привлекает сегодня тех, кто строит свою заветную парную своими руками. С одной стороны, металлическая печь для бани отличается эстетичностью и хорошей теплопроводностью. Но, если использовать ее технически неправильно, не избежать пожара. Вот почему так важно учесть все нюансы – о чем и будет эта статья.

      Какими бывают современные металлические печи?

      Самые простые самодельные металлические печи для бани – это так называемые «буржуйки». Они состоят из ящика с трубой и дверцей, дают мало тепла, а вот дров требуют много. Можно сказать, такие печки – это попросту пережиток прошлого.

      Современные же металлические банные печи куда более безопасны. Изготавливаются они в основном из листового железа в 4-5 мм толщиной, с продуманной специальной тепловой камерой для каменной засыпки. Часто их конструкция предусматривает и бак для воды – даже до 70 литров объемом. Но самое главное – металлическая печь обязательно выкладывается огнеупорным кирпичом. Ведь только так можно избежать ожогов и позволить воздуху разогреваться равномерно.

      Всего же металлические печи для бани чертежи имеют трех видов: закрытая конструкция, открытая и комбинированная. Первая особенно удобна в семейных небольших банях благодаря своей компактности – внутри и снаружи она застраивается красным кирпичом ради теплоемкости. Сами кирпичи в ней зафиксированы проволочными скрепами, а посредине печи установлена решетка для камней.

      Печи же открытой конструкции имеют бак с объемом поменьше, а каменку – открытую. Парилка такой печью прогревается намного быстрее, а для увеличения теплоемкости камни накрываются экранной оцинкованной крышкой. А вот комбинированные металлические печи изготавливаются из листов стали с толщиной 3-5 мм и состоят из топливника с двумя задвижками, поддувалом и решеткой, и из двух патрубков 10 и 14 см диаметром, с четырьмя отверстиями для трубы и обводного колена.
      Бывает железная печь для бани разной и по виду топлива:

      • Электрическая

      Конструкции электрических металлических печей состоит из корпуса с нагревательными ТЭНами и теплоизоляционными материалами.

      Это – железные печи для бани с термостатом для регулирования мощности. За безопасность агрегата отвечает предохранительное устройство, которое мгновенно перекрывает подачу газа, если огонь потух.

      Такие печи нагреваются медленнее, зато радуют теплом настоящего огня и приятным запахом. Но топлива они требуют немало, как и постоянного ухода за ними.

      Пример установки жаростойкого экрана на печку и ее облицовка мыльным камнем — талькохлоритом

      Пример устройства металлической печи-самоделки

      Сколько бы не ругали самодельные железные печи для бани за «жесткость» тепла, преимуществ у них куда больше, чем недостатков:

      • Парилка полностью прогревается буквально за 1,5 часа – ведь металл обладает куда большей теплоотдачей, нежели кирпич или камень.
      • Угарным газом отравиться практически невозможно: все вредные вещества при сгорании дров уходят в дымоход, а не проникают через невидимые щели.
      • Даже, если дрова мокрые – помещение не задымится.

      Но устанавливать железные печи в баню нужно грамотно: не ближе, чем на метр от стен, только рядом с дымоходом и на хорошее, массивное основание из огнеупорных материалов.

      Неплохая самодельная железная печь для бани может быть сделана и своими руками – на самом деле это не так сложно, как кажется. А то, что по внешнему виду она будет уступать эффектной магазинной – это пустяк, ведь все равно понадобится кирпичный экран, который все закроет. Главное – чтобы толщина металла была не менее 10 мм.

      Монтаж железной печи в стену бани из бревен

      Всего в печке две главные части: одна для топки, вторая – для бака с водой. Внизу трубы нужно будет сделать вырез до 20 см шириной – это будет поддувало, над ним же – смонтировать круглую стальную пластину. После чего вырезается ниша для топки, и из куска металла – дверца. Теперь над топкой приваривается каменка – так, чтобы от ее верха до дна было не меньше, чем 10 см. И, наконец, бак для горячей воды – в нем будет отверстие для дымовой трубы. Важно при этом всем внимательно следить за герметичностью всех швов.

      Почему так важна форма печи?

      От формы печи зависит и ее производительность, и удобство эксплуатации. Так, чаще встречаются такие металлические печи: цилиндрические, фигурные, горизонтальные и наиболее практичные – прямоугольные. Последние хороши тем, что уголоватые зоны их никогда не накаляются докрасна, а потому именно такой каркас в буквальном смысле «держит» форму печи. Хотя даже при такой конструкции ребра жесткости лишними не будут – их можно оборудовать с помощью приваренных уголков.

      А вообще форма топливника полностью определяет, какие именно элементы будут больше нагреваться, а какие – меньше. И разогрев одного элемента (к примеру, низа) приводит к уменьшению степени нагрева стенки от зоны горения, что помогает помещению парилки разогреваться более равномерно и устанавливает баланс тепловых потоков. Во-вторых, правильный разогрев определяет механическую устойчивость конструкции. И менее устойчива в этом плане цилиндрическая и круглая печь – вот почему стенки у нее всегда очень толстые, усиленные. В прямоугольной же тонкие стенки держатся за счет холодных углов, но и коробления со временем избежать не получится – это факт.

      Установка металлической печи должна проходить по всем правилам — жаростойкие экраны и фундамент, если понадобится

      Но правильно выбрать металлическую печь по одной только форме и материалу не так просто – есть масса важных моментов. И самое главное – это предупредить возможное коробление стенок печки, т.е. сплющивание печи из-за перегрева. Это крайне опасно в плане пожара: перегрев металлических стен приводит к образовании трещин в так называемых «складках коробления», которые со временем расширяются и приводят к воспламенению бани.

      Об этом процессе более подробно: горячие листы металла естественным образом увеличиваются в линейных размерах, сильно вспучиваются — и оттого гнут соседние, более холодные части печи. И при остывании они уже не могут вернуться в прежнюю форму. А потому при выборе металлической печи для бани или ее самостоятельно изготовления важно провести тщательный осмотр всех ее стенок на предмет прогаров или трещин.

      Если же все окажется в порядке – новая металлическая печь будет радовать теплом и прочность еще много лет!

      Современный строительный рынок предлагает самые разные модели банных печей: и на жидком топливе, и для дров, и на газу, и с множеством дополнительных функций. Правда, просят производители за такие агрегаты просто-таки баснословную сумму, и при этом нет никаких гарантий, что данная печь подойдет под требования конкретной бани и прослужит действительно долго. Зато то, что создают те, в ком живет дух русского мастера, — на века. А ведь сделать печь для бани своими руками не так и сложно – все, что понадобится, это подробная инструкция, пошаговые фото строительства и рекомендации опытных мастеров. Все это вы найдете в этой статье. Главное – подходить к делу не спеша и скрупулезно соблюдать технику безопасности печных работ.

      Если вы решили заказать готовую печь, обращайтесь в крупные специализированные компании и магазины, например, в http://www.jadebest.ru , так как они напрямую работают с производителями.

      Первые самодельные печи для бани – какими они были?

      У многих современных мастеров самодельные печи для бань, которые делались на протяжении многих веков и до недавнего времени, вызывают искреннее недоумение: они строились без какого-либо дымохода, и угарный газ выходил из бани только через дверь. Вот почему наши предки говорили «мыться по-черному». Хотя, если не считать этого недостатка, сама древняя печь для бани имела вполне практичное устройство, очень устойчивое к воздействию огня. Так, из экологически чистого глиняного кирпича строился куполообразный очаг, напоминающий колодец. В нем на металлические прутья укладывались подготовленные камни, а на них ставилась емкость с водой по типу котла. Огонь под булыжниками накалял последние, а попадающая на них кипящая вода наполняла помещение бани мягким и обволакивающим паром.

      Со временем русские мастера наловчились обустраивать какой-никакой дымоход для таких печей, и бани стали куда более эстетичными и функциональными. И даже больше – этот атрибут парных стал смысловым и организующим центром ее дизайна интерьера, а усовершенствованная концепция их изготовления сделала банные процедуры не такими дорогими и более приятными.

      Какой должна быть печь — требования к агрегатам

      Современные печи для бань своими руками практически ни в чем не уступают заводским – они не менее эстетичны, точно также обеспечивают экономный расход топлива, так же мало места занимают в парной и тоже не требуют никакого сложного ухода.

      Сама печь своими руками в баню может быть сделана и для дров, и для жидкого топлива, и для других источников энергии. Выбор ее типа зависит от особенностей самой бани, но в любом случае она должна отвечать определенным требованиям:

      1. Наличие достаточной тепловой мощности и широкого диапазона ее регулирования. Так, тепловая мощность одной и той же печи может оказаться вполне достаточной для брусовой бани и недостаточной для каркасной.
      2. Наличие теплоаккумулятора и парогенератора, чтобы можно было менять режимы тепла и влаги.
      3. Наличие средств регулирования конвекции.
      4. Практически полное отсутствие поверхностей, температура которых превышает 150?С.

      Кроме всего перечисленного, согласно правилам печных работ, у банной печи есть еще свои требования к размеру топки, пожаробезопасности и других важных параметров.

      Особенности конструкции современной заводской печи

      «Горячий» или «холодный» варианты конструкции

      В зависимости от того, какова температура наружных стенок банной печи, ее называют «холодной» или «горячей». Так, у «горячей» стены могут нагреться до 100 градусов, благодаря чему в парилке и тепло. Такую баню легко растопить за короткое время, что незаменимо для тех парных, в которых постоянно отопления нет – это бани, которые используются время от времени. И «холодные» печи для них не подходят. Но есть и недостатки у таких печей: парную можно запросто перегреть, превратив в настоящую сауну – а не для каждого человека такой режим безопасен.

      «Холодные» же печи, протапливать которые нужно долго, имеют и свои преимущества – об их стены невозможно обжечься, ведь температура их максимум достигает 50 градусов. А вот нагрев самих помещений бани происходит через особые каналы печи, которые вбирают холодный воздух пола, пропускают через огонь и отдают через верх уже теплым, мягким и не обжигающим. Вот почему только при помощи «холодных» печей можно эффективно регулировать режим влажности и температуры в бане.

      Некоторые примеры конструкций печек

      Кирпичный вариант — классика печного искусства

      Добротная, но достаточно простая кирпичная конструкция печи для бани выглядит примерно так: топка, выложенная из огнеупорного кирпича, зольник ниже топки, чугунная или стальная решетка для камней, дымоход, змеевик для горячей воды и дверцы.

      Вес самодельная печь для бани из кирпича имеет солидный, а потому под ней придется заранее устроить фундамент. Вместо раствора для кладки кирпичей нужно будет использовать только глину и песок, т. к. цемент не стоек к высокой температуре и способен развалить банную печь буквально за год. А для прочности всей конструкции кладка делается по своей особой схеме.

      Металлическая печка и ее особенности

      По сравнению с кирпичными печами, чугунные и стальные более компактны, обладают высокой теплоотдачей и отличной скоростью прогрева. Плюс то, что такие печки для бань легко изготавливать на заводе, в то время как кирпичную выкладывать можно только непосредственно на месте.

      Ни для кого не составит труда сварить и хорошие металлические печи для бань своими руками: для этого пойдут в ход стальные листы или большая труба, которую нужно будет разрезать. А по своей конструкции такая печь недалека от кирпичной: те же узлы и блоки, те же элементы, только другой дизайн и другая производительность. Например, из толстолистовой стали или чугуна делается квадратная банная печь, из стальных толстостенных труб – круглая.

      А вот саму топку такой печи сегодня изготавливают немного иначе, чем пару десятилетий назад: теперь в ней две камеры, одна из которых служит для сжигания топлива, а вторая для дожига того, что не сгорело, благодаря чему куда меньше выбрасываются вредные продукты сгорания и сам КПД печи увеличивается на 20%.

      Единственный существенный недостаток металлических печей – это большая площадь поверхности, которая способна обжечь. Хотя и этот минус не сложно исправить – достаточно обложить такую печь красивым огнеупорным кирпичом, или же навесить на сам корпус стальной экран – конвектор, который и распределит потоки горячего воздуха по всей бани и сделает ее прогрев более равномерным. С другой стороны, охлаждение топки за счет естественной циркуляции воздуха, значительно увеличивается срок ее службы.

      А вот газовую или электрическую печь самостоятельно делать не рекомендуется: даже заводские модели крайне пожароопасные и даже способны взрываться.

      Самые простые самодельные варианты печек

      Тем, кто никогда не сталкивался с печным делом, можно попробовать на первые пару лет изучить устройство печи для бани самой простой конструкции и соорудить ту, что будет отапливать баню, греть воду и производить приятный пар.

      Также, сделать печь можно из обычного или бутового камня, либо тщательно обожженного кирпича. Толщина стенок должна быть от 13 до 25 см, а камни – весом 1-5 кг. В качестве камней для печи можно взять гранит, бут или голыш, но не кремень, который от нагревания разлетается на куски. А для того, чтобы каменка для бани своими руками сделанная накапливала тепло, в нее можно добавить чугунные чушки так, чтобы их приходилось 20% на 80% камней.

      Котлы и баки для воды в самодельных печках могут опираться либо на стены кладки, либо на специальные столбики внутри топки, либо подвешиваться на тросе. А вот решетки для печей делают из толстой стали или же приобретают уже стандартную чугунную.

      Обычно те, кто хоть раз в жизни попробовал сделать своими руками печь для любимой бани, страшно гордятся своим успехом и с гордостью показывают свое достижение и всем знакомым.

      При создании бани всегда встает вопрос о ее обогреве. Выбирая из готовых вариантов, лучше отдать предпочтение тому, который будет не только качественным, но и экономичным. При отсутствии средств на строительство каменного источника обогрева можно сделать печь для бани своими руками.

      Требования к металлическим источникам тепла

      При самостоятельном изготовлении печи важно держать под рукой необходимые инструменты, набор чертежей для строительства банных самодельных печей и обладать опытом сварщика. При работе с листами стали учитывайте, что при температуре в +150 градусов происходит изменение свойств железа, при +250 пропадает его выносливость при постоянных нагрузках, а при +550 сталь становится темно-коричневого цвета, что свидетельствует об изменении линейных свойств.

      Особенно осторожно требуется работать при разогреве металла до +900 градусов! При такой температуре возможна нежелательная деформация будущей печи.


      Учет названных нюансов обеспечит:

      • продолжительную аккумуляцию тепловых масс;
      • прогрев бани и поднятие в ней температурного режима в короткий срок;
      • высокий уровень безопасности для моющихся людей.

      Кроме того, для таких печей не потребуется много места благодаря их небольшим размерам.

      Плюсы и минусы печей из металла

      Баня должна поддерживать температурный режим от +50 градусов. С этой целью рекомендуется устанавливать самодельные печи для бани из металла. В их использовании есть следующие плюсы:

      • малогабаритные конструкции, что актуально для небольших помещений;
      • нельзя задохнуться, так как такая железная «самоделка» выводит продукты горения через дымоходную трубу;

      • за счет высокого коэффициента теплоотдачи происходит быстрый прогрев парного помещения. В среднем около 1,5 часа;
      • срок годности, напрямую зависящий от качества выполненной работы и материалов;
      • отсутствие задымленности при растопке бани сырой древесиной;
      • невысокая себестоимость.

      У таких самодельных металлических печей есть и некоторые минусы:

      • малые габариты конструкции исключают использование в просторных банных помещениях;
      • быстрый период остывания. Чтобы печь грела, тепло необходимо постоянно поддерживать;
      • высокая вероятность воспламенения расположенных рядом со стенками конструкции предметов.

      Разновидности металлических печей

      Существует 3 варианта:

      1. Открытый – с небольшим по объему баком для воды и каменкой открытого типа. Для усиления коэффициента теплоемкости такой печи для бани потребуется накрыть камни оцинкованной крышкой.
      2. Закрытый. Для увеличения теплоемкости снаружи и изнутри производят выкладку из огнеупорного кирпича с применением скрепов из металла, размещают специальную решетку.
      3. Комбинированный. При таком варианте формируется полный набор: 2 задвижки, топливник, решетка, 2 патрубка (диаметром 10 см и 14 см), поддувало и предусматриваются 4 отверстия для трубы и обводного колена. Для этого используются листы из стали толщиной около 0,5 см.

      Также печь для бани бывает холодного и горячего типа. Первая подходит для отапливаемых помещений. О ее стенки невозможно обжечься, так как они прогреваются они лишь до +50 градусов. Второй вариант не позволяет контролировать температуру в бане и применяется при нерегулярном пользовании парилкой.

      Типы печей в зависимости от вида топлива:

      • электрические – корпус с ТЭНом и специальные элементы для изоляции тепла;
      • дровяные. Необходимо много древесины в качестве топлива, длительное время прогрева помещения и постоянный контроль;
      • газовые. Они удобны и надежны благодаря наличию предохранительного устройства, которое реагирует в момент уменьшения подачи уровня газа или при полном его отключении.

      Металлическая печь на дровах

      Особенности источников обогрева для бани и сауны

      В традиционной русской бане издавна принято подавать много пара, а жара – меньше. С этой целью применяют закрытую каменку, расположенную над топкой. Она с внутренней стороны обкладывается устойчивым к жару кирпичом с сохранением небольшого воздушного зазора. Раскалить камни для такой бани требуется до +500 градусов.

      Финская сауна предполагает невысокий уровень влажности – 5-15% и температурный режим до +85 градусов. Каменку используют открытую, со слабо накаленными камнями. Для подачи пара достаточно полить ее водой.

      Основные составляющие металлических печей

      Их наличие предусмотрено во всех банных конструкциях.

      Топка

      Это двухкамерное приспособление. Верхняя часть (топочная) необходима для сжигания топлива, а нижняя (зольник) – для накапливания и сбора золы. Эти два отсека разделены между собой решеткой, и каждый из них имеет дверцу. Часто нижнее отделение оставляют открытым для притока воздуха, используя его в качестве поддувального. Также в дверце топки (габариты 20х25 см) можно сделать отверстия с заслонкой для регулирования подачи воздуха.

      Каменка

      Над дверцей топки, расположенной напротив входа, фиксируются пруты размером от 1 см. Дверка самой каменки должна «смотреть» на парилку. Далее в нее укладываются камни без содержания слюды. Нежелательно использование гранита. Чем больше булыжников – тем обширнее раскаленная поверхность.
      Топка

      В верхней части печки для бани, сделанной из металла своими руками, лучше смонтировать люк, чтобы создать доступ до дна отсека и обеспечить обслуживание каменки. Над ней устанавливается крышка для дымохода. Последний этап – монтаж бака с водой.

      Дымоход

      Это труба для вывода образовавшегося дыма и подогрева воды, подаваемой на камни. Дымоход необходимо изолировать, так как из-за его высокой температуры легко обжечься.

      Его габариты должны соответствовать размерам железной печи. Толщина проходов должна быть равна половине кирпича.

      Приобретать дымоход лучше в уже скомплектованном виде с наружной трубой, внутренним дымоходом, дефлектором.

      Бак

      Он монтируется над топкой. В его нижнюю часть встраивается кран для постепенной подачи жидкости на раскаленные камни. Со стороны дымохода бак перекрывается стальным полукругом с отверстием под дымоходный трубопровод. На ту часть емкости, которая будет наполняться водой, монтируется крышка с ручкой. Равно как и дымоход, бак лучше купить готовый.

      Дополнительные элементы

      К ним относятся дверцы и решетки. Для экономии времени их приобретают в готовом виде.

      Создание печей из металла своими руками

      Чертежей и вариантов много, но набор составляющих элементов примерно одинаков.

      Инструменты

      Для начала работы потребуется подготовить:

      Колосник для печи

      Важные нюансы

      Предварительно требуется определить место под будущую конструкцию. При необходимости выкладывается фундамент и два ряда кирпичей. Под ним делают котлован глубиной 70 см. Его дно присыпается песком и сверху битым кирпичом. Далее монтируется каркас и опалубка, после поверхность заливается бетоном.


      Фундамент под металлическую банную печь

      Важно помнить:

      • зазор между печью и стеной не менее 1 м;
      • на стену возле конструкции необходимо прикрепить фольгу;
      • дымоход лучше сделать из сэндвич-трубы с теплоизоляционным слоем;
      • в месте стыка крыши и дымохода требуется сформировать узел прохода;
      • конструкцию лучше обнести кирпичом для предотвращения ожогов.

      Печь-каменка

      Это простая разновидность имеет несколько способов создания.

      Вариант 1

      С использованием железной бочки без дна и верха. Полученная емкость наполовину заполняется кирпичами, положенными на ребро, и колосниковой решеткой, уложенной сверху. В остальные 2/3 пространства помещаются камни, устанавливается дымоход. В конце такая самодельная печь в баню накрывается крышкой из листов стали.

      Вариант 2

      Кирпичи для строительства печи-каменки не используются. Последовательность работ:

      1. Подготовить схемы и необходимые инструменты.
      2. В длинной трубе вырезать отверстие под поддувало размерами 5х20 см. Внутри трубы над ним зафиксировать крепление для колосника.
      3. Для топки сформировать отверстие 25х20 см. Над ним смонтировать крепления для прутов, размер которых около 1 см.
      4. С другой стороны печи создать отверстие, в которое будет подаваться жидкость. В каменку уложить камни.
      5. Сделать прорезь под дымоход. В нижней части трубы установить кран.
      6. Сформировать крышку на нагревательный бак с прорезью под дымоход, петлей и ручкой.

      Вариант 3

      В данной печи предусмотрены 2 каменки. Изготавливается она по аналогии с предыдущими. Разница в том, что для соединения двух каменок используют 4 пластины.

    1. обычная печь горизонтальной формы. Используется пропановый баллон и обрезные остатки металлопроката. Вырезаются проемы под дверки и дымоходную трубу, на уголки фиксируется решетка из колосников, а крышка устанавливается на исходное место. Монтируются ножки и створки;
    2. вертикальный котел для бани. Он состоит из топливника, водного бака и каменки закрытого типа. Потребуется заранее сформировать заготовки дна крышки и перегородок, произвести процесс сварки круглых колосников. Составляющие элементы делают по описанной выше схеме.
    3. Многие чертежи печей для бани, изготовленных из металла, предусматривают горизонтальные и вертикальные варианты конструкции с выходом топки в отдельное помещение, с закрытой и открытой каменкой. Также распространена самодельная печка-буржуйка. Это обыкновенный металлический ящик с дверкой и трубой. Она требует много топлива при невысоком показателе теплоотдачи.

      Заключительная отделка

      Независимо от типа и размеров печи для бани конструкцию необходимо обработать термоустойчивой эмалью. Для этого поверхность обезжиривается, а затем органический состав наносится в несколько слоев.
      Нанесение термоустойчивой эмали

      Готовые печи нельзя запускать в работу сразу. Прежде всего, принудительно или естественным способом просушите банное помещение.

      Придерживаясь названных советов и обладая опытом сварки, вы получите печь, радующую долгие годы. Выбирайте вариант, который оптимально впишется в банное помещение и не «съест» дополнительную площадь.

      Современное возрождение интереса к банному делу связано с ошеломляющим открытием медиков, утверждающим, что секрет русской, а вместе с тем и финской бани раскрыт. Следствием данной популяризации парной стала печь для бани, изготовленная своими руками. Это связано с тем, что современный рынок до сих пор не в состоянии полностью удовлетворить потребительский спрос на банные печи, а также с неоправданно высокой ценой на указанные агрегаты. Кроме того, финская и русская бани являются местом не только для помывки, но и для сложных оздоровительно гигиенических процедур, полностью восстанавливающих энергетический потенциал души и тела. Условия, создаваемые на серийном производстве, не позволяют предусмотреть сочетание конкретных местных факторов, в связи с чем, профессиональные ценители бани зачастую предпочитают сконструировать банный агрегат самостоятельно, а не приобретать заводской, изготовленный по безликим стандартам.

      Банная печь из металла: актуальность темы

      С незапамятных времен металлические печи были известными конкурентами традиционным кирпичным агрегатам, что актуально не только для частных домов, но и для бань. Это обусловлено их неоспоримыми достоинствами, такими как быстрый нагрев и относительная простота монтажа, что особо актуально для тех, кто планирует их изготовить самостоятельно. Наряду с высокой теплопроводностью и отменными эстетическими характеристиками, при нерациональном использование металлической печки или несоблюдении всех нюансов при ее самостоятельном изготовлении, нельзя забывать про риск возникновения пожара. В связи с этим, важно следовать всем нюансам и изготавливать банную печь в соответствии с инструкцией, предложенной нашими специалистами. С ней вы можете ознакомиться, прочитав настоящую статью.

      Современные металлические печи: особенности конструкции

      Наиболее простая модель самодельной металлической печи — так называемая «буржуйка», состоящая из ящика, оснащенного дверцей и трубой. Их недостатком является то, что, несмотря сравнительно небольшую тепловую отдачу, их потребность в топливе чрезвычайно высока. В связи с этим, они давно считаются неактуальным пережитком прошлого.

      Что касается современных металлических печей, они относятся к более высокому классу безопасности. Их изготовление осуществляется из листового железа, толщина которого не превышает 4-5 мм. Кроме того, они оснащены специализированной тепловой камерой, предназначенной для каменной засыпки. Зачастую возможности их конструкции позволяют обустроить дополнительный бак для воды, объем которого достигает 70 литров. Чтобы обеспечить равномерное прогревание воздуха в печи, а также снизить ее пожароопасность, металлическую печь выкладывают огнеупорным кирпичом.

      Важно! Отдав предпочтение современным металлическим печам, вы избавите себя от возведения фундамента высокой прочности. В этом случае будет достаточно выполнения крупногабаритного основания, в роли которого может выступать цементная плита, для повышения эффективная отделанная кафельной плиткой, листом металла или огнеупорным кирпичом.

      Фото банных печей из металла

      Разновидности банных печей из металла

      Особенности конструкции: 3 типа банных печей

      Если изучить многочисленные чертежи банных печей из металла, можно прийти к выводу, что с конструктивной точки зрения выделяют несколько разновидностей банных печей:

      • Банные печи с закрытой конструкцией, благодаря компактности которых их предпочитают устанавливать в небольших банях семейного типа. Для повышения теплоемкости данные конструкция снаружи и внутри застраивают красным огнеупорным кирпичом. Фиксация кирпичей осуществляется с помощью металлических скреп. В средней части печи устанавливается решетка для камней;
      • Банные печи с открытой конструкцией характеризуются наличием бака меньшего объема, тогда как их каменка открытая. В связи с этим, установив в парилке печь открытого типа, вы обеспечите более быстрый прогрев помещения. Чтобы увеличить теплоемкость такой печи, камни накрывают оцинкованной крышкой;
      • Комбинированные банные печи, в конструкции которых выделяют топливник, оснащенный двумя задвижками, решеткой и поддувалом, два патрубка (диаметром 10 и 14 см), в которых выделяют четыре отверстия для трубы и обводного колена. Изготовление таких печей осуществляется из листов стали толщиной 3-5 мм;

      Вид топлива: 3 типа банных печей

      В соответствии с используемым видом топлива также различают несколько видов банных печей:

      • Дровяные печи — наиболее ранняя разновидность банных металлических печей с соответствующими характеристиками. Они требуют большое количество топлива и, вместе с этим, нуждаются в постоянном и тщательном уходе. Однако, существуют и ценители таких печей, которые предпочитают не торопясь подождать, пока они нагреются, зато потом сполна насладиться ароматным теплом настоящего огня;
      • Электрические печи — еще одна разновидность банных печей из металла. Они состоят из металлического корпуса, оснащенного нагревательным ТЭНом и теплоизоляционными элементами;
      • Газовые металлические печи для бани — наиболее надежные и современные печные агрегаты. Они представляют собой железные конструкции, оснащенные термостатом, предназначенным для регулирования мощности. За безопасность конструкции также можно не волноваться, так как она подразумевает наличие предохранительного устройство, мгновенно срабатывающего в случае затухания газа.

      Банные печи из металла: преимущества и недостатки

      Так как существует две основные разновидности печей для бани: кирпичные и металлические, рассмотрим основные характеристики последних и их преимущества перед стационарными кирпичными печами. Во-первых, как уже было отмечено, в отличие от стационарных кирпичных печей, металлические агрегаты являются более мобильным и компактным вариантом, в связи с чем, они идеально подходят для установки в небольших помещениях. Что касается изготовления самодельных печей, совершенно необязательно осуществлять их монтаж на месте установке, вы можете произвести его в любом удобном для вас месте и впоследствии переместить на место установки. Различают два основных типа конструкций металлических печей:

      Печь горячего типа — вариант, идеально подходящий для установки в банях эпизодического пользования, например, на даче. Несмотря на то, что она быстро прогревается, ее не рекомендуется использовать в банях постоянного пользования, так как, используя такую печь, очень легко перегреть помещение, что обусловлено невозможностью контроля ее температуры;

      Печь холодного типа — идеально подходящая для установки в отапливаемых помещениях. Они, как и предыдущий вариант, быстро прогреваются, однако возможность перегрева исключается, так как она оснащена системой контроля температуры. Обжечься о такую печь практически невозможно, так как температура ее стенок редко превышает отметку в 50 градусов.

      Достоинства банных печей из металла

      Подводя итог, отметим следующие достоинства:

      • Небольшие размеры и мобильность конструкции обуславливает незаменимость такой печи в небольших баньках;
      • Не нуждаются в предварительной установке массивного фундамента, достаточно обустроить облегченный вариант фундамента, что значительно облегчает установку банной печи;
      • Особенности принципа работы. В отличие от кирпичных агрегатов, металлические печи горят постоянно, в связи с чем, невозможно пойти в баню, предварительно не протопив печь;
      • Низкая цена. В отличие от кирпичной, металлическая печь проста в изготовлении и не требует дополнительных затрат. Поиск схем банных печей из металла также не представляет собой трудностей — огромное количество чертежей можно найти в интернете и специализированных журналах.

      Недостатки банных печей из металла

      • Быстрое остывание, обусловленное неспособностью аккумулировать тепло. В связи с этим, необходимо постоянно поддерживать горение топлива в таких печах;
      • Неспособность отапливать большие помещения;
      • Чтобы предотвратить развитие теплового удара в процессе пребывания в помещении, необходимо установить двойные стенки с сохранением между ними воздушной прослойки;
      • В связи с тем, что пожаробезопасность металлической печи значительно ниже таковой для кирпичной печи, необходимо обеспечить усиленную защиту внутренней обшивки печи.

      Форма банной печи: на что обратить внимание?

      Несмотря на то, что на первый взгляд кажется, что форма печи — несущественный параметр, именно от нее зависит производительность агрегата и удобство его эксплуатации. Наиболее распространенными являются печи цилиндрической формы, горизонтальной и фигурной конструкции, однако наиболее удобны в эксплуатации прямоугольные агрегаты.

      Это обусловлено наличием в них угловых зон, которые практически никогда не раскаляются «докрасна». В связи с этим, распространено такое мнение, что такой каркас «сохраняет» форму печи. Кроме того, форма печи определяет рационализм и равномерность нагрева печи, так как максимальный разогрев одного элемента способствует уменьшению нагрева стены, расположенной рядом с зоной горения, что способствует равномерности разогрева помещения и балансу тепловых потоков. Кроме того, от правильного разогрева зависит механическая устойчивость конструкции. Это не трудно проследить, например, круглые и цилиндрические печи менее устойчивы к нагреву, в связи с чем, их стенки более плотные, усиленные. Высокая же устойчивость прямоугольной печи обусловлена наличием холодных углов. Однако со временем потери формы не избежать — это доказанный факт.

      Изготовление металлической печи для бани: поиск возможных вариантов

      За многие годы использования металлических печей для бани предложено множество вариантов их изготовления своими руками. Одним из простейших вариантов является изготовление металлической печи-каменки из железной бочки, в процессе которого убирают крышку и днище бочки с образованием цилиндра. Половину полученного цилиндра заполняют кирпичами, поставленными на ребро, на которые впоследствии устанавливают колосниковую решетку. Получившееся свободное пространство на две трети заполняют камнями, после чего устанавливают дымоход и накрывают самодельную печь крышкой. Однако, несмотря на простоту изготовления, данный вариант считается одним из самых неудобных в эксплуатации.

      Если ваша баня характеризуется достаточно небольшой площадью, вы можете изготовить компактную печь-каменку из листовой стали, внутреннюю поверхность которой выкладывают кирпичом. Размеры банной печи из металла достаточно скромны и соответствуют отапливаемой площади. Стенки топки достаточно выложить в половину кирпича, а дымоход — в четверть. Данная печь не только проста в изготовлении, но и крайне удобна в эксплуатации, так как не требует большого количества топлива и прогревается за сравнительно небольшой промежуток времени.

      Существует еще один вариант изготовления печи-каменки, для которой не требуется использовать кирпич. Данный способ также прост в исполнении и не слишком затратный с финансовой точки зрения. Что касается внешнего вида, то он довольно эстетичный. Данная конструкция легко справится с обогревом предбанника, мойки и собственно парилки.

      Изготовление металлической печи своими руками: пошаговая инструкция

      Необходимые материалы и инструменты
      • Листовая сталь толщиной от 8 мм;
      • Металлическая труба, толщина стенки которой достигает 10 мм, а диаметр — 500-600 мм;
      • Пруток, толщина которого составляет 10 мм;
      • Колосник;
      • Щеколды и дверцы для топки, каменки и поддувала. В случае самостоятельного изготовления дверец, вам потребуются только щеколды;
      • Водный кран;
      • Около 2-х метров трубы, 90 см из которых понадобится для топки, 60 — для бака, а оставшиеся 50 см — для изготовления второстепенных деталей;
      • Из инструментов потребуются болгарка и сварочный аппарат.

      Руководство по изготовлению печного агрегата

      На данном этапе вам потребуется большой отрезок трубы.

      Важно! Изготавливаемая конструкция предполагает наличие закрытой каменки, и если вам потребуется плеснуть в нее воды — необходимо приоткрыть дверцу.

      В первую очередь в трубе вырезают поддувало, размеры которого 50 и 200 мм. С внутренней стороны трубы над отверстием приваривают крепления для колосника — для этого потребуется металлическая пластина, снабженная проушинами. Колосник можно приобрести в любом строительном или специализированном магазине.

      Далее приступаем к изготовлению топки. Для нее необходимо сделать отверстие размером 250 на 200 мм. Сверху приваривают крепления, необходимые для установки прутов каменки, диаметр которых должен быть не меньше одного сантиметра. Также их можно заменить колосниковыми решетками, предназначенными для круглых печей, приобрести которые можно там же.

      С противоположной стороны каменки проделывают отверстие, в которое льют воду. Далее каменку заполняют камнем, например, талькохлоритом, диабазом. Исключено использование слюдосодержащих камней, кремня и гранита.

      В крышке, предназначенной для агрегата, проделывают отверстие для дымоходной трубы, после чего устанавливают саму трубу. Несмотря на то, что монтаж банной печи можно считать практически завершенным, специалисты советуют дополнительно установить бак для воды.

      Для этого на каменку приваривают оставшийся, ранее не востребованный кусок трубы, в нижнюю часть которого вваривают кран для воды. В процессе эксплуатации печи дым, проходя по трубе, будет постепенно ее нагревать, однако ее кипение происходить не будет. В заключение необходимо изготовить крышку, предназначенную для нагревательного бака. В соответствии с диаметром используемой трубы, приготовьте крышку и разрежьте ее пополам. В первой половине необходимо вырезать отверстие под дымоход, после чего ее приваривают к баку. Вторую половину в процессе монтажа необходимо оснастить петлями и ручкой, благодаря чему свободная часть крышки останется съемной.

      Установка банной печи: на что обратить внимание?

      • Об установке банной печи необходимо позаботиться еще на этапе строительства бани и на месте будущей печки заложить мелкозаглубленный фундамент. Впоследствии на него укладывают двойной ряд кирпичей и устанавливают печь. Чтобы повысить пожарную безопасность самодельной печи, необходимо четко соблюдать правила их установки. Они заключаются в следующем:
      • Наименьшее расстояние от стены до печи должно составлять не менее одного метра. Кроме того, специалисты рекомендуют воспользоваться дополнительной защитой и установить на близлежащую к печи стену фольгу, снабженную прослойкой утеплителя, что позволить своевременно предотвратить перегрев дерева и его последующее возгорание;

      • Нельзя пренебрегать и изоляцией дымохода. Для этого его рекомендуется изготавливать из сэндвич-трубы, между внешним и внутренним кожухом которой находится теплоизоляционная прослойка;
      • Если конструкция вашей печи предполагает выведение продуктов сгорания по трубе, изготовленной из металла, в месте стыка потолка и трубы оборудуют потолочно-проходной узел.

      По завершении установки печь можно облицевать кирпичом, что не только добавит эстетичности внешнему виду печки, но и позволит предотвратить возникновение ожогов. Кроме того, в этом случае допускается более близкое расположение печи к стене.

      Надеемся, что мы смогли вас убедить в том, что изготовление металлической печи для бани — не такое уж сложное мероприятие, и, воспользовавшись данным руководством, вы сможете избежать трудности в процессе ее изготовления. Мы не отрицаем, что данная конструкция — не единственный способ изготовления банной печи, однако она является наиболее простой в монтаже и удобной в эксплуатации.

      Главная » Окна » Металлическая печь для бани своими руками: чертеж, сборка, установка. Печи для бани своими руками из металла

      Построить металлическую печь для бани своими руками

      Если баня планируется на даче, стоит подумать, как собрать металлическую печь для бани своими руками.

      Конечно, качество бани во многом зависит от ее конструкции, но не последнюю роль играет печь, которая будет обеспечивать необходимую температуру во внутреннем пространстве.

      Самодельные печи из металла в данном случае являются оптимальным решением, которое вполне можно реализовать своими руками.

      Его изготовление не займет много времени, а кроме того снизит финансовые затраты.

      По своим характеристикам и надежности такая печь никогда не уступает кирпичной, а при необходимости обеспечит баню хорошим теплом.

      Кроме того, для удобства эксплуатации самодельные металлические печи дополнительно оснащаются специальным баком, в котором всегда будет горячая вода.

      Более подробно, как сделать печь из металла своими руками, рассказано на видео, которое расположено ниже.

      Металлическая печь

      , которую можно сделать своими руками, имеет ряд преимуществ по сравнению с более привычной, сделанной из кирпича.

      Такая печь работает по принципу постоянного горения, а это значит, что огонь в печи необходимо поддерживать в непрерывном режиме.

      Кроме того, следует отметить, что использование печи из металла позволяет прогревать внутреннее пространство бани в течение одного часа.

      Этот показатель для кирпичной печи составляет около трех часов.Также остывание металла печи происходит буквально за тридцать минут.

      Установка такой печи в баню должна производиться с строгим соблюдением мер пожарной безопасности. В основном это связано с тем, что его металлические стенки достаточно прочны, что в некоторых случаях может стать причиной возгорания.

      Металлическую печь целесообразно устанавливать в банях, имеющих сравнительно небольшую площадь, так как для полноценного и эффективного прогрева помещения с большими внутренними объемами придется значительно увеличить расход топлива, используемого для его прогрева.

      Конструктивно печь, выполненная с использованием металлических листов, может быть выполнена в различных вариантах. Это можно делать как открытым камнем, так и закрытым.

      Кроме того, нет ограничений и по его комплектации, а также по расположению.

      Для его изготовления допускается применение металлических материалов подружек, но только достаточной толщины.

      В качестве основного материала для его конструкции подходит как стальной лист, так и старые бочки с трубами.Также допускается свободное расположение отдельных его элементов.

      Какая конструкция печи будет конкретно останавливаться, следует определять исходя из нескольких различных факторов.

      В первую очередь следует учитывать сам размер ванны, а кроме того, исходить из наличия определенных материалов и навыков работы.

      Существуют специальные чертежи, на которых подробно описаны конструктивные особенности абсолютно всех его элементов.

      Подробнее о том, как сделать своими руками печь из девичьего металлического материала, рассказано на видео ниже.

      Подготовка к работе

      Перед тем, как изготовить металлическую печь для бани, воспользуйтесь соответствующими чертежами, подготовьте весь необходимый материал и инструмент.

      Самая простая конструкция должна состоять из нескольких отдельных элементов, включая бак для воды и топку.

      Для их изготовления обязательно понадобится стальной лист, толщина которого должна быть не менее восьми миллиметров.

      Дополнительно потребуется труба соответствующего диаметра и толщины, а также металлический прут и решетка.

      Также необходимо наличие прочных щечек, которыми будут закрываться все технологические двери. Для удаления всех продуктов горения потребуется дымоходная труба.

      Также под рукой должен быть кран, который впоследствии будет монтироваться на бак с водой.

      Из инструмента для изготовления печи такого типа необходимо иметь болгарку, которой будет резаться металл соответствующих размеров.

      Так как все соединения элементов печи обязательно должны быть стальными, следует приобрести сварочный аппарат.

      Также на подготовительном этапе следует учитывать конструктивные особенности некоторых отдельных элементов.

      Камера, в которой будет осуществляться сжигание топлива, в обязательном порядке должна иметь дверцу, а также небольшое технологическое отверстие для подачи необходимого воздуха.

      Кроме того, необходимо предусмотреть небольшое технологическое отверстие для удаления скопившейся золы.

      Также следует подумать об устройстве места для камней и расположении бака с горячей водой.

      Имея под рукой соответствующие чертежи и необходимый для работы материал, можно приступать к сборке печи для бани из листового металла своими руками.

      Поэтапная сборка

      После того, как все необходимые инструменты и материал подготовлены, можно приступать к работе своими руками. Для начала необходимо сделать топку и соответственно каменку.

      Для этих целей следует воспользоваться большим куском трубы. В нем делается технологическое отверстие, которое будет использоваться в качестве конфузора, и размещаются крепежные элементы под футляром.

      Следует отметить, что все крепления и печи для бани должны быть максимально герметичны, так как во внутреннее пространство парилки начнут поступать другие случаи продуктов горения, и поэтому помещение нельзя использовать по своему назначению. прямое целевое назначение.

      Эта деталь должна быть установлена ​​и прочно закреплена с помощью сварки на верхней части нагревателя. Внизу этой трубы следует установить кран для горячей воды.

      После этого следует позаботиться о крышке, которая закроет этот бак.Его можно изготовить из соответствующей заготовки круглой формы определенного диаметра.

      Эта заготовка разрезается по центру на две равные части. Вода из деталей проделывает технологическое отверстие под дымоход и герметично крепится сваркой непосредственно к самой баке.

      Вторая половина трубы оснащена петлями и ручкой и закреплена на баке. Нагревать воду в баке будет за счет дыма, который будет подниматься наверх от каменки.

      Подробнее о том, как собрать печь металлорежущую для бани, рассказано на видео, которое расположено ниже.

      Правила установки

      Монтаж самодельной печи, которая также будет сделана своими руками из металла, следует продумать еще на этапе строительства банта голавля.

      Место, где он будет находиться, обязательно должно иметь хорошо просматриваемый фундамент из железобетона.

      Также требует полного соблюдения огня и норм и правил, так как баня считается объектом повышенной опасности.

      Непосредственно перед самой установкой следует в заранее возведенный фундамент уложить в два ряда специальный огнеупорный кирпич. Далее при установке следует установить по всем правилам саму печь.

      Агрегат должен находиться на расстоянии от поверхностей стен не менее одного метра.

      Если конструкция полностью выполнена из деревянного материала, то поверхность стен необходимо обязательно защищать специальной огнеупорной фольгой, которая также должна быть утеплителем.

      Это поможет предотвратить перегрев и, соответственно, возможное возгорание поверхности стены.

      Установка металлической печи в бане также подразумевает монтаж дымохода, который должен быть максимально изолирован от внутреннего пространства.

      В качестве материала под дымоход лучше всего использовать специальную сэндвич-трубу.

      В трубе этого типа между внутренним и внешним пространством корпусов особым образом проложен слой специального теплоизоляционного материала.

      В случае, когда дымоход под металлической топкой делается не из кирпича, а из металлической гермотрубы, то в месте, где он будет выводиться из внутреннего пространства на улицу, следует оборудовать специальный проход из технологический канал.

      Это отверстие дополнительно изолируется и герметизируется после прочной фиксации трубы. Готовую печь специалисты рекомендуют дополнительно выложить огнеупорным кирпичом.

      Это позволит не только придать металлической печи более привлекательный вид, но и даст возможность защитить от случайных прожогов.

      В этом случае данный отопительный прибор можно разместить на расстоянии от поверхности стены, равном двадцати сантиметрам.

      В любом случае для маленькой бани оптимальным вариантом будет печь из металла.

      Не требует серьезных денежных затрат, собирается быстро и без посторонней помощи. К тому же никаких сложностей не возникнет и при его последующей эксплуатации.

      Гидромассажная ванна на дровах своими руками


      Гидромассажные ванны — это здорово.Кто не любит расслабиться после тяжелого дня. Вы можете хорошо попариться, даже живя в автономном режиме с джакузи на дровах.

      Как правило, гидромассажные ванны на дровах изготавливаются несколькими способами. Обычно начинают с фермерского резервуара и 55-галлонного барабана, превращаемого в печь. Печь может быть установлена ​​прямо в резервуаре для хранения или в стороне, а вода, подаваемая через барабан, нагревает ее.

      Выберите бак, который вы хотите использовать для своей дровяной купели:

      Преобразование бака в ванну:

      Tractor Supply — отличный источник запасных танков.Но найти на достаточной глубине сложно. Большинство стандартных резервуаров имеют глубину два фута. Они бывают круглой или овальной формы. Стандартный резервуар диаметром шесть футов вмещает 390 галлонов воды. Мы вмещаем пять взрослых, 2 детей и нагреватель барабана на 55 галлонов. См. рисунок справа.

      Овальный резервуар шириной 2 фута и длиной 4 фута вмещает 103 галлона и рассчитан на двух человек, согнувшись.

      Большинство производителей джакузи своими руками используют оцинкованные баки, но Rubbermaid также изготавливает баки из формованного полиэтилена для обеспечения превосходных характеристик и долговечности.

      Бездонные резервуары могут быть глубже:

      Бездонные цистерны — это то, как они звучат. Вы получаете только стороны, и вам нужно создать бетонное основание и использовать вкладыш для создания бассейна. Они могут быть глубже и больше, чем обычные резервуары. Расход побеждает цель недорогого DIY. Если вы собираетесь впасть в такую ​​крайность, вы можете купить уже готовую маленькую гидромассажную ванну.

      Джакузи из кедра

      Кедровая бочка – это почти культовая кадка для умывания. Они были изобретены до того, как стал доступен металл, и хорошо удерживали воду.Тем не менее, кедровые джакузи протекают, и их немного сложно собрать (что нужно сделать правильно). Вот почему я рекомендую набор, а не пытаться вырезать и формировать нотоносцы самостоятельно.

      Поскольку кедр — это древесина, на нем может образоваться плесень, если за ним не ухаживать должным образом. К сожалению, и хлор, и бром могут повредить древесину

      Определите тип топки, которую вы можете сделать:


      На картинке выше Марк поставил в бак 55-галлонную бочку. Шланг, который вы видите, идущий к отдельному корпусу, содержит хорошую систему фильтрации.Прилагается также магазинный пылесос для подачи большего количества воздуха в зону горения.

      В топке чана


      Установка металлической бочки на 55 галлонов в резервуар кажется простой задачей. Сантехника не нужна. Но вам нужно сделать так, чтобы воздух для горения попадал в зону пожара и чтобы дрова попадали в барабан, не обжигаясь. Мехи часто используются, чтобы разжечь огонь сильнее.

      Внешняя топка Нагреватели

      Дровяная водяная печь TimberLine обеспечивает естественную циркуляцию воды без использования электричества.Его конструкция основана на термосифоне. Нажмите на изображение, чтобы увидеть подробности.

      Внешняя топка имеет много преимуществ перед внутренней топкой.

      • В вашей ванне больше места для людей.
      • Меньше шансов обжечься о горячую точку.
      • Проще спроектировать и контролировать поток воздуха в зону горения.
      • Не допускает попадания пепла и древесных остатков в ванну.
      • Может потребоваться насос, если термосифонирования недостаточно.
      Термосифонная конструкция не требует электричества для подачи воды.

      Внешний водонагреватель, показанный справа, представляет собой термосифонную конструкцию. Топка имеет двойные стенки с зазором примерно 1,5 дюйма, который содержит воду, что делает всю топку (кроме передней) теплопередающей поверхностью. Дополнительный теплообмен происходит в заполненных водой плоских дефлекторных трубах, которые проходят горизонтально через топку. Перегородка отклоняет путь огня, поэтому он отдает больше тепла в водяную рубашку, прежде чем подняться в дымоход.

      Нагрев легко регулируется путем регулировки тяги воздуха для нагрева воды и поддержания температуры воды.

      Размеры печей TimberLine BonFire составляют 18 дюймов в ширину, 29 дюймов в длину и 19 дюймов в высоту при общем весе 66 фунтов. Топка может вместить 28-дюймовые бревна. Водяная плита BonFire поставляется со сливной пробкой диаметром 3/4 дюйма для полного слива воды из внутренней водяной рубашки, предотвращая любые повреждения, которые могут быть вызваны замерзанием. Также в комплектацию входят термометр для регулирования горячей воды и предохранительный клапан.

      Сборка собственного внешнего водонагревателя с гидромассажем на дровах:

      Вы можете построить свой собственный водонагреватель для джакузи, используя бочку на 55 галлонов примерно за 600 долларов.00, по словам людей с Instructables.com.

      В переднюю часть бочки встроили дверцу, а дно выложили огнеупорным кирпичом. Комплекты ножек для дверей показаны в разделе виджетов на этой странице.

      В дымовую трубу был встроен медный змеевик, и электрический насос прокачивал воду через змеевик. Строитель использовал магазинный пылесос, чтобы нагнетать воздух в топку, чтобы разжечь огонь сильнее.

      Вот хорошее видео на YouTube®, показывающее модернизацию водонагревателя бочкового типа.

      Вещи, о которых вам нужно подумать:

      Когда вы покупаете гидромассажную ванну, она обычно имеет красивую крышку, чтобы вода оставалась горячей и чистой. Боковые стороны ванны также утеплены. Ванна обычно глубже, чем стандартный бак.

      Изготовленная гидромассажная ванна с электрическим нагревателем может стоить около 10 долларов США в месяц. на электричестве, но вода будет приятной и горячей, когда вы будете готовы ее использовать, а температура будет регулироваться на уровне 104 градусов.

      Если вы будете использовать одну и ту же воду в течение длительного периода времени, вам потребуется добавить какую-либо систему фильтрации и дезинфекции.

      Гидромассажная ванна Redneck на дровах Видео:

      Вот уникальное видео на YouTube®, посвященное гидромассажной ванне на дровах, сделанной своими руками, в которой бочка на 55 галлонов помещается вне резервуара для замачивания. Очень просто сделано без движущихся частей. Это недорого и быстро, но вмещает только одного человека. Вы не хотели бы сидеть на горячей точке, созданной огнем.

      Законы и ограничения, которые могут повлиять на использование вами джакузи на дровах:

      Хотите верьте, хотите нет, но у Агентства по охране окружающей среды (EPA) есть строгие стандарты выбросов для котлов, работающих на древесном топливе.Не исключено, что местные власти, даже товарищество собственников жилья могут вас огорчить. Из Obadiah’s.net:

      «15 мая 2015 года вступил в силу Шаг 1 редакции НСПС для дровяных котлов. Любой дровяной котел, сертифицированный Агентством по охране окружающей среды США, изготовленный в эту дату или позже, должен соответствовать тепловой мощности 0,32 фунта/мм БТЕ.

      Обратите внимание, что по-прежнему законно продавать или владеть дровяным котлом, не сертифицированным EPA, и что незаконно эксплуатировать только котел, который не соответствует законам штата или города о качестве воздуха.Скорее всего, законы вашего штата уже отражают обновление NSPS от EPA, но перед покупкой дровяного котла уточните в своем Департаменте качества окружающей среды, какие правила применяются к вам».

      Жизнь вне сети с Джейком и Николь

      Вот видео YouTube® от Николь и Джейка. Они живут автономно в юрте и сделали свою купель из бака и отдельной топки. Они собирают дождь с крыши сарая, чтобы наполнить его, а затем отправляют использованную воду в сад.

      Чтобы узнать больше об автономной жизни, посетите эти страницы:

      Автономная жизнь в маленьком домике

      Лучшие автономные источники энергии

      Дровяные печи для крошечных жилищ

      Добавление солнечной энергии в ваш крошечный дом

      16 идей для душа на открытом воздухе своими руками

      Маркус Шюсслер / EyeEmGetty Images

      Представьте, что у вас есть собственный душ на открытом воздухе.После поездки на пляж каждый может просто смыть воду, чтобы не разбрасывать песок по всему дому. Перед купанием в бассейне стоит принять душ, чтобы смыть грязь с детей и собак. А после купания легко очистить волосы и кожу от хлора или озерной воды прямо на улице.

      Думаете о уличном душе своими руками? Это не так сложно, как некоторые люди могут подумать, построить свой собственный, и это отличная идея на заднем дворе. Но сначала вам нужно решить, какой тип уличного душа соответствует вашим потребностям и желаниям.Хотели бы вы иметь душ, прикрепленный к внешней стороне вашего дома или отдельно стоящий? Вам нужна постоянная конструкция или что-то портативное, что вы берете с собой летом или в походы? И вам нужен корпус для полной конфиденциальности или просто место, где можно ополоснуться в купальниках?

      Независимо от того, как вы ответите на эти вопросы, у нас есть для вас креативные идеи для душа на открытом воздухе и учебные пособия. Не хотите комплексовать? Мы также включили некоторые душевые кабины, которые не так просты в изготовлении, а более готовы к установке.Здесь вы, вероятно, найдете идеальный душ на открытом воздухе для вашего дома.

      Посмотреть галерею 16 Фото

      1 из 16

      Отдельно стоящая душевая кабина на открытом воздухе

      Эта великолепная отдельно стоящая душевая кабина сделана из деревянных досок ограждения, создавая место для ополаскивания практически в любом месте, которое вы выберете.

      Получить учебник на Sustain My Craft Habit.

      МАГАЗИННЫЕ ПИЛЫ

      2 из 16

      Дуплексные душевые под открытым небом

      Стильный дуплекс пляжного домика получил пару очаровательных подходящих душевых кабин на открытом воздухе.Они сделаны из ограждающего материала, который обеспечивает уединение, несмотря на их близкое расположение.

      Получите советы в Young House Love.

      КРЮЧКИ ДЛЯ МАГАЗИНОВ

      3 из 16

      Простой деревянный душ на открытом воздухе

      Чтобы сделать эту красивую и удобную уличную душевую кабину, нужны столярные навыки и несколько электроинструментов. Результат стоит усилий!

      Получите учебник в Ontario Lakeside.

      ПЕТЛИ ДЛЯ МАГАЗИНА

      4 из 16

      Открытый душ из гофрированного металла

      Чтобы создать прохладный индустриальный вид, соедините окрашенную кедром древесину с гофрированным металлом и создайте современную скатную крышу для своего оазиса на открытом воздухе.

      Получите учебник на MyCarpentry.com.

      МАСТЕРСКАЯ ПЯТНА

      5 из 16

      Открытый душ с решеткой

      Решетка, встроенная скамья и медная душевая кабина придают этому большому открытому душе роскошный вид.

      Пройдите обучение в A Concord Carpenter.

      ТОРГОВОЕ ОБОРУДОВАНИЕ

      6 из 16

      Простой душ в открытом бассейне

      Есть дом с бассейном? При правильной сантехнике установить душ снаружи дома несложно. Этот дополняется удобной и симпатичной ванной комнатой с выходом на улицу.

      Узнайте больше на Sunny Side Up.

      МАГАЗИН ДУШЕВЫХ НАСАДОК

      7 из 16

      Открытый душ из мелиорированного дерева

      8 из 16

      Открытый душ из кедра ручной работы

      Неудобно строить душ? Эта красивая кедровая кабина ручной работы изготовлена ​​заранее и включает в себя душевую кабину. Все, что вам нужно сделать, это подключить его к садовому шлангу.

      9 из 16

      Уличный душ на солнечной энергии

      Этот умный душ у бассейна также подключается к шлангу. Он даже получает теплую воду благодаря солнечной энергии. Хорошо для окружающей среды и для комфортного ополаскивания после купания!

      10 из 16

      Трехфункциональное приспособление для душа на открытом воздухе

      Строите собственный душ на открытом воздухе? Установите это приспособление для душа, и у вас будет насадка для тропического душа, ручной душ и низкий носик для ополаскивания ног.Лучший из всех миров!

      11 из 16

      Портативный уличный душ из ПВХ

      Независимо от того, находитесь ли вы в походе или просто не нуждаетесь в уличном душе круглый год, вам понравится этот портативный душ, изготовленный из прочного ПВХ, который можно собрать всего за пять минут.

      12 из 16

      Открытый душ из дерева и стали из эвкалипта

      Эвкалиптовое дерево и сталь придают этому уличному душе первоклассный вид.Но установить его просто: просто прикрепите шланг!

      13 из 16

      Наружная виниловая душевая кабина

      Для домашнего мастера, который не занимается деревообработкой, этот виниловый корпус является лучшим решением. Вам просто нужно будет добавить собственную сантехнику и крепления.

      14 из 16

      Открытый душ с доской для серфинга

      Для семьи, которая любит заниматься серфингом, нет более подходящего душа, чем эта красавица с мотивом доски для серфинга.

      15 из 16

      Переносной уличный душ с омывателем для ног

      Простой в установке и демонтаже, этот переносной душ включает в себя устройство для мытья ног, которым будут пользоваться многие любители пляжного отдыха. Мы упоминали, что цена хорошая?

      16 из 16

      Современное наружное душевое приспособление с распылителями для тела

      Строите ультра-роскошный душ на открытом воздухе? Это современное приспособление оснащено дождевой насадкой, омывателем для ног и шестью форсунками для тела.Так причудливо!

      Реклама — продолжить чтение ниже

      Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

      Нагреватели для гидромассажных ванн на дровах для самодельных гидромассажных ванн

      Описание

      Печь Chofu — это точный, высокоэффективный водонагреватель, разработанный специально для джакузи.Он обеспечивает циркуляцию воды по принципу «термосифона» — насосное действие, создаваемое подъемом горячей воды, — устраняя необходимость в циркуляционном насосе или электричестве. Это позволяет использовать ванну для замачивания в различных условиях, в том числе в удаленных местах.

      Дровяной нагреватель Chofu для гидромассажной ванны позволяет вам построить собственную гидромассажную ванну, модернизировав существующую гидромассажную ванну или используя запасной бак, деревянную ванну, ванну и т. д.

      Чтобы заказать нагреватель Чофу, нажмите здесь.

      Технический дизайн

      Каждая деталь нагревателя для гидромассажных ванн Chofu была разработана для обеспечения максимальной эффективности с использованием сложной конструкции теплообменника.Корпус из нержавеющей стали, окружающий топку, на самом деле представляет собой водяную рубашку с двойными стенками и промежутком в 1 дюйм между ними, что делает всю топку теплопередающей поверхностью. Дополнительный теплообмен происходит в водораспределительной перегородке, расположенной непосредственно над очагом возгорания, которая отклоняет путь горячих газов по окольному пути.

      Что делает печь Тёфу уникальной?

      1. Высокоэффективная теплопередача
        Нагреватель для джакузи Chofu обеспечивает высокоэффективную теплопередачу за счет использования в стенке топки нержавеющей стали 20 калибра.Только современный сварочный процесс Chofu делает это возможным. Гениальность конструкции Chofu заключается в том, что когда внутри топки горит огонь, вода постоянно течет через водяную рубашку в ванну, замещаясь холодной водой со дна ванны. Стенка топки/водяной рубашки из нержавеющей стали никогда не перегревается, потому что она постоянно охлаждается.
      2. Внутренний противопожарный экран
        Уникальной особенностью печи Chofu, позволяющей быстро передавать тепло воде и отличающей ее от любого другого водонагревателя, является внутренний противопожарный экран.Эта полая перегородка с циркуляцией воды, расположенная над топкой, напрямую контактирует с пламенем. Он увеличивает площадь поверхности теплопередачи и направляет горячие газы по окольному пути, расширяя контакт с водяной рубашкой. Такой конструктивной особенности нет ни у одного другого водонагревателя.
      3. Отражающий тепловой экран
        За тяжелой стальной передней панелью расположен теплозащитный экран из полированной нержавеющей стали, который отражает тепло обратно в топку. Он защищен огнеупорной изоляцией для предотвращения потери тепла.
      4. Чистые выбросы
        Дымоход печи Chofu оснащен вентилируемым воротником, который обеспечивает вторичное сжигание несгоревших газов для уменьшения выбросов дыма и дымовых искр.



      Характеристики
      • Корпус печи и топка из нержавеющей стали высшего сорта (308)
      • Передняя панель печи из толстой стали
      • Чугунная дверца с регулируемой тягой
      • Прочная решетка из нержавеющей стали
      • Предусмотрены соединения для ванны (см. фото)
      • Большой размер топка, 18″Д x 14″Ш x 10″В
      • Дымоход с вентиляцией для вторичного сгорания
      • Дренаж 3/4 дюйма для защиты от замерзания
      • Ящик для золы для легкого удаления золы
      • В комплект входят грабли для золы с длинной ручкой

      Технические характеристики
      • Размеры: 25″ Д x 16″ Ш x 18″ В
      • Вес: 52 фунта.
      • Корпус печи: нержавеющая сталь марки 308 20 калибра
      • Передняя панель печи: 1/8 дюйма. сталь
      • Дверца топки: чугун
      • Колосник: нержавеющая сталь

      Размеры топки: 18″ Д x 14″ Ш x 10″ В
      • Площадь поверхности теплообмена: 9 кв. футов
      • Выход дыма: 4 дюйма
      • Циркуляционные трубы: 1 3/4 дюйма. наружный диаметр
      • Дренаж: 3/4 дюйма.

      Тепловая мощность: 47 000 БТЕ



      Установка

      Нагреватель для джакузи Chofu можно подключить к любой ванне с помощью прилагаемых аксессуаров (неопреновые трубки, трубы из нержавеющей стали и зажимы для проводов) и сквозных портов по вашему выбору.(Толщина стенки ванны должна быть указана для определения длины сквозных портов.)
      Установка требует четырех основных шагов:
      (1) Подготовьте негорючее основание (цемент или плитка) рядом с ванной для замачивания, чтобы принять Обогреватель Чофу.
      (2) Вырежьте два отверстия сбоку в стенке бака для сквозных портов.
      (3) Установите соединительные трубы от обогревателя к баку.
      (4) Установите дымовую трубу (рекомендуется 8 футов).

      Эксплуатация

      Нагреватель для джакузи Chofu работает как обычная дровяная печь, достигая максимальной скорости нагрева за счет сжигания сухих твердых пород дерева.В нем используется древесина длиной 17 дюймов, при этом наиболее эффективный нагрев происходит при использовании 17-дюймовой древесины. x 1 1 / 2 -дюйм. x 1 1 / 2 -дюйм. дрова, загруженные при 30-40-мин. интервалы.

      Контроль температуры

      Скорость нагрева регулируется количеством воздуха, подаваемого в топку через регулируемую тягу в дверце – широко открытая для быстрого нагрева и закрывающаяся при нагреве воды.

      Информация о скорости нагрева

      Хотя скорость нагрева варьируется в зависимости от сухости древесины, частоты загрузки и т. д., средняя тепловая мощность Чофу составляет 47 000 БТЕ. Ванну на 200 галлонов можно нагреть примерно на 20ºF в час.

      График отопления

      от 55ºF до 105ºF

      галлонов

      Время

      100

      1-1/2 часа

      200

      2-1/2 часа

      300

      3-1/2 часа

      400

      4,5 часа



      Защита от замерзания

      Нагреватель для джакузи Chofu можно использовать в самых холодных климатических условиях.Его можно легко защитить при отрицательных температурах, спустив водяную рубашку после того, как огонь погаснет. Эти простые шаги необходимы:

      1. Вставьте заглушки в сквозные порты изнутри бака.
      2. Снимите сливную пробку с задней части Chofu, чтобы слить водяную рубашку.
      3. Обратная процедура при повторном использовании ванны.

      (см. также страницу Защита от замерзания)

      Крышка дымохода (см. фото)

      Вторичное сгорание на выходе дыма Chofu устраняет большинство искр; тем не менее, колпак дымохода может понадобиться, если обогреватель используется в пожароопасной зоне или поблизости находятся деревья.

      Примечание: Использование колпака дымохода снижает скорость воздушного потока (тяги) через топку, что приводит к снижению скорости нагрева. Чтобы компенсировать, дополнительные 2-ft. длина печной трубы может быть добавлена ​​для поддержания оптимального воздушного потока.

      Опорный кронштейн трубы печи (см. фото)

      8 футов. печной трубы рекомендуется для оптимальной тяги и не нуждается в опоре; однако, когда добавляется дополнительная труба или используется заглушка дымохода, труба должна поддерживаться с помощью опорного кронштейна трубы печи.

      Демонтаж и хранение дымохода

      Когда нагреватель для джакузи Chofu не используется или хранится, трубу печи можно легко снять, подняв трубу в месте соединения между черной эмалированной манжетой и переходником из нержавеющей стали 4″. Это соединение имеет очень плотную посадку и не нуждается в креплении винтами для листового металла, как все остальные соединения.

      Строительство джакузи в сельской местности

      Пустые высокие волны постоянно разбиваются о пляж.В очереди никого, кроме пары приятелей. Я ловлю каждую волну, на которую гребу. Это похоже на рай, за исключением мышц плеч и спины.

      Живя не на той стороне острова Ванкувер, мое тело не приспособлено для серфинга. Я совершаю паломничество на западное побережье каждые пару месяцев, но этого недостаточно, чтобы поддерживать тело в форме для гребли. Поскольку на этом пляже, доступном только для лодок, делать нечего, кроме серфинга, сухожилия и мышцы на плечах, шее и спине хрустят и скрежещут на третий день нашей одиссеи по бэккантри.Мне бы не помешало хорошенько понежиться в горячей ванне. Пришло время немного покопаться.

      Самые грубые кадки для бэккантри наполняют какой-то контейнер водой и нагреваются, бросая на дно нагретые огнем камни. Этот метод работает хорошо, но трудоемок, и, разумеется, подъем и перенос дымящихся горячих камней сопряжен с серьезными рисками.

      С четвертого века до нашей эры люди знали о пользе для здоровья гидротерапии, по сути, погружения в теплую воду. Римские легионы строили бани по всей Европе во время своей оккупации.Использование природных горячих источников и бассейнов с минеральной водой было первым шагом, но вскоре мы начали изготавливать собственные ванночки, вырезая камни, наполняя их водой, а затем обжигая нагретые камни. К 1940-м годам в США начали появляться гидромассажные ванны в стиле джакузи, и искусство делать своими руками исчезло. К счастью, знания не были потеряны полностью.

      Самые грубые деревенские кадки наполняют какой-то сосуд водой и нагреваются, бросая на дно нагретые огнем камни. Этот метод работает хорошо, но трудоемок, и, разумеется, подъем и перенос дымящихся горячих камней сопряжен с серьезными рисками.В более безопасном методе используется гибкая медная труба, костер, старый садовый шланг и преимущества термодинамики.

      Чтобы построить собственную гидромассажную ванну из мешков для мусора, вам понадобится несколько основных предметов: в магазинах пухлых материалов и стоит около 2 долларов за фут. Вы также можете проверить металлолом на металлолом. Чем длиннее отрезок трубы и больше диаметр, тем быстрее нагреется джакузи.

      10 футов старого садового шланга

      Соответствие внутреннего диаметра садового шланга внешнему диаметру медной трубы упростит жизнь, избавив от необходимости в соединителях и пайке.

      2 хомута для шлангов

      Брезент или ванна

      На фотографиях мы использовали старую ванну, которую мы нашли, но подойдет все, что может удерживать воду. На пляже мы выкапываем яму, достаточно глубокую, чтобы в ней можно было лежать, и застилаем ее брезентом.Помните, что чем больше объем воды, тем дольше она нагревается.

      Костер

      Вам нужны дрова минимум на два часа. Мы используем старый барабан стиральной машины, чтобы сдержать огонь и увеличить его тепло. Старая бочка из-под масла тоже подойдет, но подойдет и любой старый костер.

      Что делать

      1. Выберите свой сайт. Где-то с легким доступом к воде лучше всего. На пляже вы можете направить поток в яму или позволить приливу наполнить ее за вас.Заполнение ведра — вариант, но это много работы. И пока вам разрешено разводить открытый огонь в вашем районе, нет никаких причин, по которым вы не можете делать это дома, наполняя ванну из садового шланга. Вам нужно место для огня в пределах нескольких футов от ванны, и система работает лучше всего, если огонь находится примерно на той же высоте, что и ванна.

      2. Разберите свой бассейн. Либо выкопайте неглубокую яму и застелите ее брезентом, либо используйте другой водонепроницаемый сосуд. Заполните его водой.

      3.Выпрямите несколько футов медной трубы на обоих концах катушки. Делайте это медленно, чтобы не перегнуть трубопровод, что может привести к утечкам. Убедитесь, что каждый «хвост» имеет одинаковую длину и достаточно длинный, чтобы убрать огонь на несколько футов.

      4. Подсоедините садовый шланг. Разрежьте садовый шланг на две части достаточной длины, чтобы дотянуться от конца медных труб до ванны. Наденьте хомут на каждый конец медной трубы, а затем наденьте садовый шланг на медь, закрепив и герметизировав его хомутом.

      5. Заполните систему. Наливайте воду в одну из секций садового шланга, пока вода не пойдет из другой. Вы должны убедиться, что медная труба заполнена водой, прежде чем разводить огонь — пустая труба может расплавиться. Теперь погрузите садовый шланг и постоянно держите его в воде.

      6. Зажгите огонь. Разожгите огонь вокруг медного змеевика и хорошо разожгите его.

      7. Подождите. Время нагрева воды зависит от размера и длины медной трубы, жара огня и, самое главное, объема ванны.Довольно быстро вы должны заметить более теплую воду, выходящую из шланга, питающего верхнюю часть змеевика.

      8. Наслаждайтесь. Разбейте пиво, наденьте плавки и окунитесь в воду. Гордитесь и наслаждайтесь этой теплой ванной посреди любого места.

      Как это работает:

      Для всех вас, задротов, эта система водяного отопления выигрывает от того, что теплая вода легче холодной. По мере того как огонь нагревает воду в медном змеевике, более теплая вода движется вверх по системе.Это выталкивает горячую воду из верхней части змеевика в ванну, создавая вакуум, который всасывает холодную воду из ванны в нижнюю часть змеевика. Новая холодная вода нагревается и начинает подниматься вверх по змеевику, выталкивая больше горячей воды и всасывая больше холодной. всегда погружать в ванну, иначе воздух попадет в линию и нарушит всасывание. Лучше всего держать огонь, ванну и трубы как можно ближе к одной высоте.Термодинамическому насосу будет сложно поднять воду на большой перепад высот. Вы можете добавить в систему небольшой насос, чтобы ускорить процесс или бороться с большим изменением высоты. Это устраняет необходимость в термодинамическом насосе, но все же позволяет воде нагреваться в трубах достаточно, чтобы нагреть ванну. Без насоса вода, скорее всего, будет выходить из труб импульсами, а не постоянным потоком.

      Осторожно:

      Вода, выходящая из труб, становится очень горячей, возможно, даже кипящей.Во время замачивания держите «горячий» садовый шланг подальше от поросят, чтобы не обжечься.

      Из колонки: руководство для грязного мешка, как довести дело до конца

      Гидромассажная ванна своими руками – Новости Матери-Земли

      Я живу на Тихоокеанском Северо-Западе с его прохладными влажными зимами уже более 20 лет и всегда хотел построить джакузи. Я не был заинтересован в одной из популярных гидромассажных ванн, потому что их стоимость непомерно высока, шум насоса и вибрация надоедливы, а химические вещества, используемые для защиты воды от бактерий, вызывают отторжение.

      Идея использовать резервуар для полива запасов для проекта джакузи своими руками витала в воздухе уже давно, но все те, что я видел, были довольно непривлекательными. Я хотел, чтобы установка была красивой, простой в использовании и экономичной. Мои мечты о гидромассажной ванне сбылись, когда я обнаружил спа-печь на дровах, изготовленную в Японии компанией Chofu и импортированную компанией Island Hot Tub Co. 1000 долларов.

      Отмачивание в джакузи на дровах

      В отличие от имеющейся в продаже ванны, которая требует только подключения к сети и установки таймера, вы больше будете вовлечены в работу своей дровяной ванны для купания.Вода не поддерживается постоянно горячей, поэтому каждое замачивание необходимо планировать за несколько часов. Я считаю, что участие является частью привлекательности. Это создает предвкушение, которое начинается с разведения костра и завершается залезанием в парную расслабляющую ванну.

      Японцы давно осознали преимущества купания в горячей воде для облегчения болей и снятия повседневных жизненных стрессов. Обычно они купаются перед замачиванием, чтобы не загрязнить воду и максимально увеличить количество использований воды, прежде чем ее потребуется заменить.Перед каждым купанием я умываюсь горячей водой, смоченной прямо из ванны. Это сохраняет воду чистой, а также акклиматизирует меня к температуре воды. Традиционно японцы любят исключительно горячую воду, но Комиссия по безопасности потребительских товаров рекомендует, чтобы температура воды в джакузи никогда не превышала 104 градуса по Фаренгейту. Я держу шланг под рукой, чтобы при необходимости добавить холодной воды.

      Отопление и обслуживание воды

      Выбранная мной ванна вмещает 100 галлонов, если ее наполнить до краев.В нашем городе столько воды стоит около доллара. Наполните ванну на 3–4 дюйма от краев, иначе вода, вытесненная вашим телом, будет потеряна, когда вы войдете в нее. Эта установка использует значительно меньше воды, чем коммерчески доступные ванны, что делает более практичным частый слив воды, сохраняя ее. без бактерий без использования токсичных химикатов.

      При ежедневном использовании на двоих человек подменяем воду каждые четыре дня. Когда воду необходимо заменить, вы можете просто слить ее в сад.Если вы хотите сохранить воду дольше или беспокоитесь о росте бактерий, добавьте около четверти стакана 35-процентной перекиси водорода на 100 галлонов (во время работы надевайте перчатки и защитные очки). Перекись водорода такой концентрации продается в спа-магазинах как осветлитель воды. В воде он разделяется на водород и кислород, а кислород является активным ингредиентом, убивающим бактерии.

      Пришло время принять решение о том, как нагреть воду. Chofu предлагает газовые и дровяные обогреватели.Оба типа печей используют конвекцию для перемещения воды, поэтому насосы не требуются, и они обе могут нагреть 100 галлонов воды примерно за полтора часа.

      Я выбрал дровяной обогреватель, потому что он дешевле в эксплуатации, не использует ископаемое топливо и является еще одним способом меньше зависеть от коммунальных услуг. Кроме того, мне нравится звук и запах дров.

      Дровяной обогреватель Chofu стоит около 750 долларов, и для его работы не требуется подключение к электросети. Этот нагреватель не имеет автоматического термостата для температуры воды, поэтому для достижения желаемой температуры требуется некоторое обучение.Вода обычно готова после того, как вы сожжете две партии дров в печи.

      Вопросы дизайна гидромассажной ванны

      Складские баки доступны из металла или полиэтилена. Металлические резервуары имеют вертикальные стенки, что делает их несколько менее удобными. Я выбрал пластиковый бак производства Rubbermaid — у него скошенная сторона, поэтому им удобно пользоваться. Он вместительный для одного человека и уютный для двоих — идеально подходит для вас и вашего любимого. Резервуар почти не поддается разрушению и имеет загнутый верхний край, на который приятно и удобно опираться руками.В нижней части бака также имеется резьбовое 1-дюймовое сливное отверстие. В большинстве фермерских магазинов есть аквариумы такого размера по цене от 75 долларов.

      Не забывайте о конфиденциальности. Решите, сколько вам нужно, и соответствующим образом спроектируйте ванную комнату, учитывая такие варианты, как забор или подвижная ширма. Чем комфортнее и удобнее будет пользоваться ванной, тем больше удовольствия вы получите от нее.

      При выборе места также учитывайте, будет ли ванна видна из вашего дома или двора, будет ли установка привлекательной и гармонирует с ландшафтом.Рядом с печкой должно быть место для дров и растопки, а также место, куда можно повесить халат или одежду. Если вы планируете сливать воду в свой сад, ванна должна быть на высоте вашего сада или выше, и на сливе должен быть клапан.

      Если вы выбираете дровяную печь для нагревания ванны, помните о преобладающих ветрах и, если возможно, расположите печь так, чтобы путь дыма избегал вашего дома. Наполненный дымом воздух может испортить ваше время отдыха. В моем случае, когда я хотел расположить печь во дворе, дымоход располагался прямо на пути к дому.Рискнув, я все равно поставил его туда, и он отлично работает. Иногда дым попадает в наш внутренний дворик и за пределы жилой зоны, но только на короткое время сразу после того, как разожгли огонь или подложили свежие дрова.

      Если вы живете в районе, подверженном замерзанию, вам необходимо защитить систему гидромассажной ванны. В большинстве климатических условий вода в ванне сама по себе может выдержать длительный период холодной погоды, прежде чем замерзнет, ​​но позаботьтесь о том, чтобы вода в плите и водопроводных линиях не замерзла.Вы можете легко слить воду из печи через сливную пробку сзади. В нижний порт к печке вставляю резиновую пробку. Это позволяет воде стекать из печи, но экономит большую часть воды в ванне. Изолируйте нижний водопровод к плите, а также сливные шланги. Если в вашем районе продолжительные периоды морозной погоды, самый безопасный подход — сливать всю систему после каждого использования.

      Я очень доволен своей самодельной гидромассажной ванной. Единственное о чем я жалею, так это о том, что я не построил его давным-давно.Наслаждаться!


      Шаги по сборке джакузи

      1. Изготовьте деревянную обойму крепления. Вам нужно будет создать деревянный воротник толщиной 2 дюйма вокруг внешней стороны ванны, к которому вы в конечном итоге прикрепите вертикальный сайдинг. Используйте стойкую к гниению древесину для воротника, например, кедр или красное дерево.

      Начните с измерения внутренней ширины ванны на приблизительной высоте от дна ванны, где будет располагаться воротник (около 8 дюймов от дна), и разделите ее пополам, чтобы определить радиус изогнутого конца.

      Затем, используя радиус, нарисуйте полукруг на куске фанеры, а затем еще один радиус (используя ту же осевую линию) на 2 дюйма больше, чем первый. Эти два полукруга образуют внутреннюю и внешнюю стороны деревянного воротника. Разделите эти линии пополам вокруг кривой, чтобы сформировать четыре части одинаковой длины.

      Теперь вырежьте углы 22½ градуса на каждом конце четырех 2 на 4, сделав их длиной 12 дюймов между длинными концами угла. Поместите части поверх нарисованных кривых, соединив их концы вместе и убедившись, что они покрывают нарисованные линии радиуса.Теперь перерисуйте две радиусные линии на 2 на 4 и вырежьте их с помощью сабельной пилы или ленточной пилы. Таким же образом приклейте прямые части воротника к ванночке.

      2. Прикрепите манжету и изолируйте ванну. Приклейте деревянные части воротника к ванне, используя продукт под названием Great Stuff. Эта пенопластовая изоляция обычно используется для заполнения щелей вокруг окон и дверей, но в этом плане она действует как невероятно эффективный клей. Он водостойкий, липнет ко всему, и его крайне сложно отклеить от себя, поэтому при его использовании надевайте старую одежду и защитные перчатки (из одежды он не вылезет).Great Stuff требует времени для установки, поэтому отдельные части воротника нужно будет поддерживать на месте, пока они не высохнут (см. вертикальные срезы 2 на 4 на фото выше). При использовании клея помните, что чем меньше, тем лучше, потому что он будет значительно расширяться по мере затвердевания и может легко сместить прикрепляемую деталь.

      Нецелесообразно утеплять все поверхности ванны, но получить как можно больше. Лучшим продуктом для изоляции ванны является твердая изоляция из пенополистирола «синяя доска».Он имеет толщину 1 и 2 дюйма, и вы можете приклеить его к ванне с помощью Great Stuff.

      3. Отрежьте и прикрепите кедровый сайдинг. После того, как вы приклеили как можно больше изоляции, приклейте кедровый сайдинг. Я обнаружил, что доски из кедра толщиной в полдюйма прекрасно работают. Они доступны по разумной цене и обычно прозрачны и не имеют сучков. Отрежьте доски по длине и разорвите их до ширины 1¾ дюйма (точная ширина не слишком важна, если она меньше 2 дюймов). Оставьте около одной шестнадцатой дюйма между отдельными досками, чтобы обеспечить расширение.Доски легко поднимаются по прямым сторонам, но с изогнутыми концами немного сложнее. Сочетание изгиба и наклонных сторон требует, чтобы отдельные доски вокруг изогнутых концов были на восемь дюймов шире вверху, чем внизу. Это позволит держать их относительно вертикально. Отрегулируйте этот шаг соответствующим образом, если вы используете резервуар для хранения разного размера или металлический резервуар с прямыми стенками.

      Прикрепите доски, сначала нанеся немного клея на верхнюю часть ванны. Подтолкнув доску вверх до упора за кромку, прикрутите ее к деревянному кольцу винтом из нержавеющей стали.Не используйте слишком много клея, так как он выйдет из щелей между досками по мере отверждения. В местах, где расположены линии горячей воды и канализация, оставьте доски снятыми, пока не закончите установку сантехники. Сантехника минимальна, требуется только клапан и несколько колен.

      4. Установить печку и сделать крышку. Подключение вашей печи будет одним из последних шагов, и инструкции, прилагаемые к плите, великолепны. Единственная проблема, которая может возникнуть, это отсутствие пилы нужного размера для сверления отверстий в ванне, но в целом это совсем несложно.Установка дымохода проста, хотя дымоход необходимо привязать к чему-то для поддержки ветра. Я расположил свою конструкцию для хранения дров рядом с печью, чтобы она могла поддерживать дымоход.

      Вы можете сделать крышку для своей гидромассажной ванны из того же деревянного материала, что и ванну. Сделайте доски на крышке достаточно близко, чтобы листья и мусор не попали в ванну. Нашим кошкам нравится укрытие, и они сидят там в паре всякий раз, когда вода теплая.

      Солнечные водонагреватели | Министерство энергетики

      Солнечные водонагреватели, иногда называемые солнечными системами горячего водоснабжения, могут быть экономичным способом получения горячей воды для вашего дома.Их можно использовать в любом климате, а используемое ими топливо — солнечный свет — бесплатно.

      Как они работают

      Солнечные водонагревательные системы включают резервуары для хранения и солнечные коллекторы. Солнечные водонагреватели бывают двух типов: активные, в которых есть циркуляционные насосы и средства управления, и пассивные, в которых их нет.

      Активные солнечные водонагревательные системы

      Существует два типа активных солнечных водонагревательных систем:

      • Системы с прямой циркуляцией
        Насосы перекачивают бытовую воду через коллекторы в дом.Они хорошо работают в климате, где редко бывают заморозки.
      • Системы косвенной циркуляции
        Насосы обеспечивают циркуляцию незамерзающей жидкости-теплоносителя через коллекторы и теплообменник. Это нагревает воду, которая затем поступает в дом. Они популярны в климате, склонном к отрицательным температурам.

      Пассивные солнечные водонагревательные системы

      Пассивные солнечные водонагревательные системы, как правило, дешевле, чем активные системы, но обычно они не так эффективны.Однако пассивные системы могут быть более надежными и могут прослужить дольше. Существует два основных типа пассивных систем:

      • Пассивные системы со встроенным коллектором-аккумулятором
        Они состоят из накопительного бака, покрытого прозрачным материалом, позволяющим солнцу нагревать воду. Затем вода из резервуара поступает в водопроводную систему. Они лучше всего работают в районах, где температура редко опускается ниже нуля. Они также хорошо работают в домохозяйствах со значительными дневными и вечерними потребностями в горячей воде.
      • Термосифонные системы
        Вода нагревается в коллекторе на крыше и затем течет по водопроводной системе при открытии крана горячей воды. Большинство этих систем имеют емкость 40 галлонов.



      Резервуары для хранения и солнечные коллекторы

      Для большинства солнечных водонагревателей требуется хорошо изолированный накопительный бак. Солнечные аккумулирующие баки имеют дополнительный выход и вход, соединенные с коллектором и от него. В системах с двумя баками солнечный водонагреватель предварительно нагревает воду перед тем, как она попадет в обычный водонагреватель.В системах с одним баком резервный нагреватель объединен с солнечным аккумулятором в одном баке.

      В жилых помещениях используются три типа солнечных коллекторов:

      • Плоский коллектор
        Плоские остекленные коллекторы представляют собой изолированные, защищенные от атмосферных воздействий коробки, которые содержат темную поглощающую пластину под одной или несколькими стеклянными или пластиковыми (полимерными) крышками. Неглазурованные плоские коллекторы, которые обычно используются для обогрева бассейнов солнечными батареями, имеют темную поглощающую пластину, изготовленную из металла или полимера, без крышки или кожуха.
      • Встроенные коллекторно-накопительные системы
        Также известные как системы ICS или периодического действия , они имеют один или несколько черных резервуаров или труб в изолированной застекленной коробке. Холодная вода сначала проходит через солнечный коллектор, который предварительно нагревает воду. Затем вода поступает в обычный резервный водонагреватель, обеспечивая надежный источник горячей воды. Их следует устанавливать только в условиях мягкого морозного климата, поскольку наружные трубы могут замерзнуть в суровую холодную погоду.
      • Солнечные коллекторы с вакуумными трубками
        Имеют параллельные ряды прозрачных стеклянных трубок. Каждая трубка содержит стеклянную внешнюю трубку и металлическую поглотительную трубку, прикрепленную к ребру. Покрытие ребра поглощает солнечную энергию, но препятствует тепловым потерям. Эти коллекторы чаще используются в коммерческих целях в США.

      Солнечные водонагревательные системы почти всегда требуют резервной системы на случай пасмурных дней и периодов повышенного спроса. Обычные накопительные водонагреватели обычно обеспечивают резерв и могут уже быть частью комплекта солнечной системы.Резервная система также может быть частью солнечного коллектора, например, резервуары на крыше с термосифонными системами. Поскольку система хранения со встроенным коллектором уже хранит горячую воду в дополнение к сбору солнечного тепла, она может быть укомплектована безрезервуарным водонагревателем или водонагревателем по потребности для резервного копирования.

      Выбор солнечного водонагревателя

      Прежде чем купить и установить солнечную систему нагрева воды, вы должны сделать следующее:

      Также разберитесь с различными компонентами, необходимыми для систем солнечного нагрева воды, включая следующие:

      Установка и обслуживание системы

      Правильная установка солнечных водонагревателей зависит от многих факторов.Эти факторы включают солнечные ресурсы, климат, требования местных строительных норм и правил и вопросы безопасности; поэтому лучше всего, чтобы вашу систему устанавливал квалифицированный подрядчик по солнечным тепловым системам.

      Правильное обслуживание системы после установки обеспечит ее бесперебойную работу. Пассивные системы не требуют особого обслуживания. Для активных систем обсудите требования к обслуживанию с поставщиком системы и обратитесь к руководству пользователя системы. Сантехника и другие обычные компоненты водяного отопления требуют такого же обслуживания, как и обычные системы.Остекление может нуждаться в очистке в сухом климате, когда дождевая вода не обеспечивает естественного ополаскивания.

      Регулярное техническое обслуживание простых систем может проводиться не реже, чем раз в 3–5 лет, предпочтительно подрядчиком, работающим с солнечными батареями. Системы с электрическими компонентами обычно требуют замены детали или двух через 10 лет. Узнайте больше о техническом обслуживании и ремонте систем солнечного нагрева воды.

      При отборе потенциальных подрядчиков для установки и/или обслуживания задайте следующие вопросы:

      • Есть ли у вашей компании опыт установки и обслуживания систем солнечного нагрева воды?
        Выберите компанию, имеющую опыт установки нужного вам типа системы и обслуживания выбранных вами приложений.
      • Сколько лет ваша компания имеет опыт установки и обслуживания систем солнечного отопления?
        Чем больше опыта, тем лучше. Запросите список прошлых клиентов, которые могут предоставить рекомендации.
      • Имеет ли ваша компания лицензию или сертификат?
        В некоторых штатах требуется действующая лицензия сантехника и/или подрядчика по строительству солнечных батарей. Свяжитесь с вашим городом и округом для получения дополнительной информации. Подтвердите лицензирование в совете по лицензированию подрядчиков вашего штата.Совет по лицензированию также может сообщить вам о любых жалобах на подрядчиков с государственной лицензией.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
