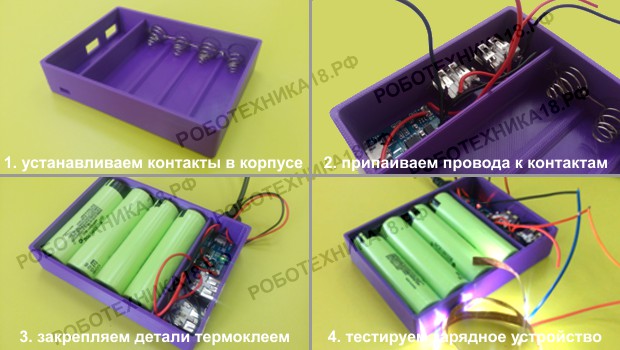

Очень простой Power Bank своими руками

Это очень полезное устройство, особенно если вы часто путешествуете, которое можно очень быстро и дешево сделать своими руками. Есть очень много готовых устройств и кейсов для батарей формата 18650, но все они по разным причинам нам не подошли и мы решили сделать свой.

Особенности Power Bank’а

Идея нашего зарядного устройства очень простая. Это в некотором роде кейс для LiIon-аккумуляторов типоразмера 18650 с возможностью быстрой замены этого аккумулятора. Устройство может как заряжать сам аккумулятор, так и заряжать внешние устройства. И все это, в соответствии с первоначальным планом, должно было иметь минимальный размер, низкую стоимость и предельную простоту устройства вплоть до того, чтобы каждый смог собрать его самостоятельно. И в итоге мы получили достаточно удачный дизайн:

PowerBank

Во-первых, такой подход спасает вас от принятия решения о необходимой вам емкости батареи. Наш PowerBank позволяет взять с собой столько запасных аккумуляторов, сколько может потребоваться в конкретной ситуации.


Во-вторых, аккумуляторы такого формата широко распространены и доступны. Мы не рекомендуем подобные действия, но их даже можно условно бесплатно найти в старой технике.
В-третьих, таких универсальных решений просто не существует, либо они стоят очень дорого. И основная претензия в первую очередь к размерам готовых решений.

Комплектующие для сборки

Комплектующие для сборки PowerBank’а

Полный перечень всего что потребуется:

  1. Держатель для батареи типоразмера 18650, предназначенный для установки на печатную плату
  2. Контроллер заряда аккумулятора. Имеет встроенную защиту и может заряжать аккумулятор током до 1А
  3. StepUp-преобразователь для зарядки внешних устройств током до 0,5А
  4. Клавишный переключатель (фото с размерами)
  5. Винт М3х6 с потайной головкой в потай — 2шт
  6. Гайка М3 квадратная — 2шт
  7. Монтажный провод и термоусадочная трубка
  8. Напечатанный корпус (ссылка для скачивания будет в конце статьи)

То есть стоимость (с учетом доставки!) составляет приблизительно $4.

Схема подключения

Соединяется все очень просто, пятью проводами:

Подключение элементов PowerBank’а

Сначала необходимо припаять провода и переключатель к плате заряда. Важно, что провода от контактов «B+» и «B-» должны быть длинные, а провода от контактов «OUT+» и «OUT-» нужно сделать короткими.

Плата заряда

Затем плата устанавливается в пазы внутри корпуса. Он специально сделан очень тугим, чтобы в будущем плата в нем не болталась.

Установка платы заряда

Далее припаяйте ко второму контакту выключателя короткий отрезок провода, наденьте на него термоусадочную трубку и установите выключатель на свое место.

Установка выключателя

Теперь можно установить в свои пазы плату повышающего преобразователя и затем припаять к ней короткие провода от контроллера заряда аккумулятора, которые идут через выключатель от контактов «OUT+» и «OUT-«. Важно нигде при этом не перепутать полярность, но там все достаточно удачно и интуитивно понятно расположено.

Установка повышающего преобразователя

После этого можно укоротить провода, идущие к аккумулятору, припаять их к держателю батареи и установить гайки в пазы. При этом соблюдайте полярность подключения проводов с полярностью на держателе аккумулятора и на торцах корпуса!

Установка держателя аккумулятора

На этом этапе уже можно установить аккумулятор и проверить, что устройство функционирует нормально. Если все работает нормально, то можно дополнительно закрепить платы в корпусе при помощи тремоклея, но и без этого они держатся очень плотно.

Остается только прикрутить винтами держатель к корпусу:

PowerBank в сборе

Видео

Итоги

Все устройство имеет размеры 79х26х31мм, при том, что диаметр аккумулятора 18мм и длина 65мм. Весит зарядник 25г без аккумулятора и 75г с аккумулятором.
Комплектующие которые мы использовали применяются очень широко и некоторым образом уже зарекомендовали себя. Мы только объединили все это в один законченный продукт, который может каждый сделать себе сам. И на наш взгляд, у нас вполне получилось сделать его минималистичным и вполне пригодным для повседневного использования как для заряда самих батарей, так и для использования в роли PowerBank’а.

Ссылки для скачивания

Файл для печати корпуса на 3D-принтере можно скачать здесь.

Мы будем очень рады, если вы поддержите наш ресурс и посетите магазин наших товаров shop.customelectronics.ru.

ВНЕШНИЙ АККУМУЛЯТОР POWER BANK СВОИМИ РУКАМИ

Все знают, что внешние аккумуляторы (Power bank) используются для зарядки, или подзарядки портативных устройств, в походах или где не представляется возможности зарядить устройство от сети. Предлагаемое для самостоятельной сборки устройство может работать в двух режимах: Основное и Резерв. Детали для изготовления Пауэр Банк не дорогие, и их можно найди даже дома. Итак, что-бы сделать Power bank нам понадобятся:

1. Литий-ионные аккумуляторы 8 штук 18650 2200 мАч 3,6 В.

2. Автомобильная зарядка для телефона.

3. Корпус от блока реле авто.

4. USB вход от компьютера.

Процесс сборки и схема

В корпусе вырезаем отверстия под включатель, и USB вход.

Спаиваем аккумуляторы по схеме, в две батареи по 4 штуки, и устанавливаем в корпус.

Дальше припаиваем батареи к включателю, а от включателя, припаиваем к плате, как на схеме, а от платы припаиваем к USB входу. Фото готового устройства смотрите далее.

Видео работы

Полного заряда устройства хватает для заряда двух телефонов в одном режиме. В общем несмотря на простоту — для зарядки телефонов в походе или на отдыхе подобного автономного БП будет как раз. Более усовершенствованная схема с применением специальных контроллеров находится здесь.  Автор статьи 4ei3 e-mail [email protected]

   Форум

   Форум по обсуждению материала ВНЕШНИЙ АККУМУЛЯТОР POWER BANK СВОИМИ РУКАМИ




МИКРОФОНЫ MEMS

Микрофоны MEMS — новое качество в записи звука. Подробное описание технологии.




DIY PowerBank на 17000 честных миллиампер-часов / Хабр

Наступила зима, если вдруг кто не заметил, а это означает, что через час использования телефона на улице он превращается в тыкву. Для предотвращения оного события издревле используются внешние аккумуляторы, ака PowerBank, ака «банки».

Но с нынешним курсом доллара купить хорошую банку стало несколько, эм, рискованно из-за угрозы амфибиотропной асфиксии, ибо только один хороший аккумулятор типа 18650 стоит больше 8 долларов. А для действительно ёмкой банки их надо 6. Плюс кейс — ещё прибавить долларов 8-12. Итого ~60 долларов.

Да, есть китайские магазины, которые торгуют типа оригинальными Xiaomi долларов за 25. Но вся проблема в том что они именно что «типа оригинальные», а что на самом деле приедет — не известно никому.


задача дешёвых китайских банок заключается в том чтобы показать вот-такенные цифры, а засада в том что они набиты отвратительного качества аккумуляторами.



Lithium-Ion батареи, как ни странно, весьма и весьма высокотехнологичны. А поэтому требуют совершенно определённых условий производства и ещё более строгого соблюдения состава электролита и компонент для сборки. Поэтому, здесь точно так же, как в любом общепите: «Быстро, вкусно, недорого — выбирайте любые два». По отношению к батареям это можно перефразировать как «Ёмко, надёжно, недорого». Китайские банки в 19% случаев идут как «ёмко+недорого», а ещё в 70% — только «недорого» поэтому они и либо значительно теряют ёмкость, либо изначально её не имеют, и практически все мрут через пару десятков циклов заряда.


Классический образец китайского фуфла с одним реальным 1А USB-портом, распараллеленным на два разъёма. А сзади надпись про 30000mAh

Что же делать обычному человеку, чтобы не оказаться гордым владельцем зарядного устройства, которое через месяц можно будет выкинуть в помойку?

Вариантов два: купить банку у проверенного продавца за адекватные деньги, либо собрать банку самому из заведомо хороших компонентов, благо, DIY-наборы продаются во многих местах.

Но «проверенных» продавцов у меня знакомых нет, а отзывам на китайских сайтах я доверяю только если денег не очень жалко. Так что я пошёл по второму пути.

После долгих поисков и нескольких купленных некачественных корпусов был найден подходящий по всем параметрам корпус для банки с приличной электронной начинкой, которая действительно даёт заявленные характеристики. В подобные корпуса ещё очень любят паковаться некоторые отечественные бренды сравнительно неплохих банок.

Осталось придумать, чем же её набить. Абсолютным чемпионом по соотношению цена-качество на рынке «пальцев» типа 18650 являются батареи Panasonic NCR18650B. Аккумулятор на 2600mAh отличного качества. Тем, кто сейчас собирается сказать мне, что есть классные аккумуляторы большей ёмкости и дешевле я снова напомню — «выбирайте любые два». А палят эти аккумуляторы со страшной силой — как Smirnoff и Finlandia в перестроечные времена — поэтому покупать их довольно рискованное предприятие, если не знать где, а я не знаю.

После поиска в сети данных аккумуляторов я загрустил, потому что жаба моя спит чутко и мгновенно просыпается от ощущения необоснованных трат или высоких рисков. Поэтому поиски продолжились и, внезапно, они завершились обнаружением вот такой штуки:

Да, это ноутбучная батарея от MacbookAir. Если аккуратно выковырять из неё батарейные блоки, то пять штук, уложенные в стопку идеально ложатся в коробку. А уж в качестве батарей от Apple сомневаться не приходится. И, главное, у меня обнаружился доступ к таким сравнительно дешёвым батареям!

Итого, в банке 5 батарей по 14Wh каждая. Это больше, чем можно набить «пальцами», потому что нет пустот, обусловленных цилиндрами. В результате тестирования был получен практически максимально-достижимый для данного объёма результат: почти 17000mAh.

Достижения этого устройства простые, но понятные:

  • неделя автономки с телефоном LG G3 в глухих лесах в зоне неуверенного приёма
  • несколько всеночных, часов по 10, забегов по нерезиновой, играя в Ingress
  • множество раз, когда вся компания в баре заряжает от этой банки телефоны и планшеты

У вас почти наверняка нет доступа к недорогим аккумуляторам от Apple. Но в 100% хороших брендовых РС-ноутов батарея набрана из хороших 18650 аккумуляторов. Можно добыть такую батарею, разобрать, и, если напряжение аккумуляторов не ниже 2В, то можно попробовать их зарядить и собрать почти такую же банку.

Power Bank Soshine E3 (для 4 x 18650)

          Power Bank для четырёх литий-ионных аккумуляторов формата 18650 (в комплект не входят) позволяет заряжать мобильные телефоны, смартфоны и планшеты. Устройство пригодится в случаях, когда под рукой нет подходящего сетевого зарядного устройства. Также незаменимо во время отдыха на природе, вдали от мест с благами цивилизации.
Power Bank можно использовать как обычное зарядное устройство, для зарядки аккумуляторов 18650 (аккумуляторы приобретаются отдельно).

Устройство выполнено в стильном корпусе белого цвета. Внутри устройства располагаются 4 ячейки для литий-ионных аккумуляторов формата 18650 (аккумуляторы приобретаются отдельно). По умолчанию, рекомендуется устанавливать аккумуляторы во все 4 ячейки. Однако возможно использование Power Bank с неполным комплектом аккумуляторов (от одного до трёх). Чем больше аккумуляторов установлено — тем больше циклов заряда можно провести на природе.

Внимание!
Не гарантируется работа устройства с полностью разряженными аккумуляторами (как с платой защиты, так и без неё).
Не гарантируется корректная работа устройства с LiFePO4-аккумуляторами.

Передняя панель устройства снабжена LCD-дисплеем со встроенной подсветкой. На дисплей выводится следующая информация:

  • Наличие аккумуляторов в каждом из слотов и уровень их заряда.
  • Статус подключения к внешнему источнику питания (для заряда аккумуляторов).
  • Индикация процесса зарядки аккумуляторов.
  • Подключение потребителей к выходным USB-портам.
  • Использование питания потребителями, подключёнными к USB-портам.

Особенности:

  • Защита от короткого замыкания.
  • Защита от перезаряда элементов питания.
  • Электронная защита от несоблюдения полярности аккумуляторов.
  • 4 независимых канала (предотвращают недопустимый заряд аккумуляторами друг друга).
  • Подпружиненные стальные контакты «-».
  • Входное напряжение тока — 5 В, сила тока — 0,5-2 А
  • Выходное напряжение — 5 В, сила тока — 1 или 2 А (в зависимости от выбранного порта).
  • 1 входной порт micro-USB тип B — для зарядки собственных аккумуляторов устройства Power Bank.
  • 2 выходных порта USB тип A (один — 5 В / 1 А, второй — 5 В / 2 А) — для питания подключаемых устройств.
  • Производство: Soshine, Китай.
  • Габаритные размеры: 130 x 80 x 25 мм, размеры коробки — 157 х 90 х 35 мм
  • Вес зарядного устройства — 114 г (без аккумуляторов).
  • Гарантия: 1 год.

Инструкция по применению:

  1. Для доступа к отсеку элементов питания следует сдвинуть крышку назад, до открытия ячеек на всю длину.
  2. Установите четыре литий-ионных аккумулятора в Power Bank. При установке следует соблюдать полярность, указанную внутри (контакт «-» подпружинен, контакт «+» снабжён выпуклым контактом без пружины). Сразу после установки на индикаторе отобразится уровень заряда аккумуляторов во всех ячейках.
  3. Закройте крышку отсека элементов питания.
  4. Включение и выключение устройства осуществляется при нажатии и удержании кнопки, расположенной в хвостовой части корпуса, на панели с USB-портами.
  5. Подключите потребители к USB-портам (в зависимости от необходимого тока — 1А или 2А).
  6. При подключении, процесс зарядки начнётся автоматически. Если нажать кнопку включения устройства — включится индикатор заряда. На нём отобразится статус зарядки по конкретному USB-порту.
  7. По окончании процесса зарядки мобильных устройств, смарфонов, планшетов и иных потребителей с аккумуляторами, Power Bank автоматически прекратит зарядку. На индикаторе отключится отображение статуса зарядки по тому порту USB, через который осуществлялся процесс заряда аккумулятора.
  8. Чтобы отключить подстветку дисплея следует произвести короткое нажатие на кнопку управления питанием.

Меры предосторожности:

При подключении для зарядки аккумуляторов необходимо сначала подключить соединительный USB-кабель к powerbank и только после этого — подключить кабель к источнику питания (компьютеру, ноутбуку, сетевому адаптеру или иному устройству). Иначе — возможна некорректная работа устройства.

Не пытайтесь устанавливать в устройство аккумуляторы иного формата, чем 18650. Это может привести к фатальным последствиям.

Не устанавливайте в Power Bank батарейки. Чтобы аккумуляторы от батареек — ищите надпись «Rechargeable» на корпусе источников питания.

Power Bank не имеет защиты от воды и иных жидкостей. При использовании устройства во всех местах, где есть риск попадания жидкости внутрь, следует защитить устройство от попадания воды, влаги или конденсата. Если вы видите влагу внутри устройства — пользоваться им категорически запрещено..

Не пытайтесь самостоятельно разбирать или усовершенствовать устройство. Не используйте контакты аккумуляторных ячеек как источник электроэнергии. Они предназначены только для заряда аккумуляторов.

Используйте устройство в местах, недоступных для детей. Помните, что неправильное обращение может привести к поражению электрическим током.

Комплектация:

  • Power Bank Soshine E3 (без аккумуляторов)
  • Кабель USB (тип A) — micro-USB (тип B)



XIAOMI 16000mAh за 417 рублей, или как сделать фейковый powerbank своими руками

Итак, жил да был у меня powerbank, да отбыл на ПМЖ к сыну. Брать у него для командировок надоело, платить много было нецелесообразно ввиду очень уж эпизодического использования, решил попробовать дешево и сердито. В наличии было несколько батарей от ноутов, следовательно, ищем DIY киты для сборки power bank на 18650. Все очевидно.

Интересующихся — прошу под cut.

Поиск показал массу вариантов, герой обзора был выбран за стильный корпус, наличие двух портов USB, отсутствие фонарика и сходство с XIAOMI 16000mAh.

По прибытии героя в славный город Петрозаводск (треков и анбоксинга не будет), были безжалостно раздербанены две батареи от ноутбуков. Выиграл ASUS за грамотно спаянные попарно банки.

Герой представлял из себя цельнометаллическую оболочку, содержащую пластиковый лоточек, похожий на прокурора на XIAOMI 16000mAh. Лицевая крышечка лежала отдельно, заботливо замотанная в пупырку. Там же был кабелек.

Плата содержит большое количество распаянных и нераспаянных элементов. Так, начисто отсутствует схема термоконтроля, которая есть у оригинала. Обратная сторона содержит четыре ярких белых светика и, собственно, все.

Дополнительная информация

Как было сказано ранее, из раздербаненного аккумулятора извлечены спарки 18650, две использованы целиком, одна — впополам. Спарки сварены перемычками, перемычки спаяны, минусовые вместе у центра, плюсовые по краям. Все просто. От центра и от краев выведены провода и запаяны на плату, BAT+ и BAT- соответственно.

Фотки в сборе не будет — таки вы XIAOMI 16000mAh не видели?! Одно скажу, цельнометаллическая оболочка напяливается с усилием, обдирая изоляцию банок. Это, в принципе, некритично.

На зарядку становись!

Банка поедает 1А от любого зарядника, время не засек, скушала по показаниям charger doctor порядка 8000 mah.

На разрядку становись!

Банка отдает не более 1А с порта, зарядила iPad mini retina с 8 до 98%, отдав ему порядка 5000 mah. Включается или кнопкой, или при подключении нагрузки.

Нагрев банок и элементов при заряде и разряде незначительный.

Заметил, что светики работают странно — из 4-х один мигает всегда — при заряде быстрее, при разряде медленнее. Т.о. на указание уровня заряда-разряда используются только три.

Положительные выводы:
— дешево и сердито
— стильно, модно, молодежно

Отрицательные выводы:
— туговато собирается с 18650
— отсутствует описание
— странная логика работы светиков
— не отдает обещанные 2А и 1А
— нет «сквозной зарядки» (включить телефон в банку, банку в зарядник, и чтобы оно все по очереди зарядилось)

В целом — в качестве платформы для DIY power bank вполне рекомендую. Думаю, цена-качество соблюдены. Для меня так точно.

Поздравляйте с первым обзором, можно начинать пинать 🙂

Power bank сменные 18650. Где взять литиевые аккумуляторы

Всем привет!

Сегодня в обзоре 3 недорогих популярных повербанка с Алиэкспресс. Повербанки, конечно, это громко сказано, т.к. продаются они без самих аккумуляторов, т.е. фактически только коробочка и плата преобразователя. Покупал их в разное время, но сейчас решил сделать параллельное тестирование, замерять отдаваемый ток и общее КПД работы.

Начну с самого недорого, рассчитанного для одной ячейки 18650. Внутрь я установил ячейку на 2200 мАч, т.е. фактическая мощность 8,14 Вт-часа. Далее замеряю количество отданных мАч на разряде после полной зарядки и принятых на зарядке с дальнейшим переводом в Вт-часы. Это позволит прикинуть КПД устройства.

И так, после полной зарядки данный повербанк отдал 1395 мАч, что примерно 6,98 Вт-часа. Следовательно, можем прикинуть КПД цепи, разделив данное значение на ёмкость аккумулятора и умножив на 100, чтобы перевести в проценты.

КПД = 100* 6,98 / 8,14 = 85,8 %

На отдачу данный повербанк стабильно отдает 1А, что позволяет заряжать большинство современных смартфонов и планшетов.

В целом неплохое устройство, учитывая его стоимость даже невысокий КПД не проблема при условии использования качественной 18650 литий-ионной ячейки.

Далее перехожу к обзору повербанка на 2 штучки 18650. Эта коробочка немного мощнее и способна заряжать аккумуляторы током 1А, а на выход давать 1,5 А. В принципе оно так и есть. Реальные показатели соответствуют. Правда при этом напряжение достаточно сильно проседает.

КПД определяю аналогичным первому варианту. В сам ПБ я установил две ячейки суммарной ёмкостью 4150 мАч, что примерно 15,36 Вт-часов.

На разрядке устройство отдало 2670 мАч, что примерно 13,35 Вт-часа с учетом номинального напряжения 5 В.

КПД = 100 * 13,35 / 15,36 = 86,91%

КПД отдачи получилось практически аналогичным первому варианту, перебив значение всего на чуть более процента.

Помимо основной функции повербанка, данное устройство имеет встроенный светодиод, выполняющий роль фонарика. К тому же он умеет подавать сигнал S.O.S., включение которого происходит путем длительного нажатия на кнопку.

Стоит обратить внимание еще на один момент, который настоятельно рекомендуется учитывать при эксплуатации устройства. Не знаю, характерно это для всех устройств данного вида или это партия такая, но защита от переразряда аккумулятора работает с ошибкой. Фактически, преобразователь отключается при падении напряжения до 3 В. Синий светодиод, сигнализирующий о подключенной нагрузке тухнет.

При этом на порт USB продолжает поступать напряжение напрямую с аккумуляторов, что способствует дальнейшей их разрядке. Полное же отключение я зафиксировал при напряжении 2,4 В. Это слишком низкое напряжение для литиевых аккумуляторов. Это не выведет аккумуляторы из строя сразу, но ресурс их значительно сократит. Следовательно, если ваш повербанк будет с аналогичной проблемой, то не стоит допускать полного разряда, если хотите, чтобы аккумуляторы послужили по-дольше.

После такой глубокой разрядки зарядка некоторое время идет малым током порядка 0,1 А. Вероятно для поднятия напряжения до примерно 3 В, после чего зарядка идет нормально током 1А.

И переходим к последнему экземпляру сегодняшнего обзора. Данный ПБ рассчитан на 5 литиевых аккумуляторов формата 18650.

Использование сразу 5 параллельных аккумуляторов позволяет получать на выходе 2А даже при условии использования не очень свежих аккумуляторов. В моем случае установлены аккумуляторы, которым примерно 4 года суммарной ёмкостью 7377 мАч по данным последних замеров устройством Lii-500 . Это порядка 67% от их суммарного номинала.

Данное устройство оснащено ЖК-дисплеем на который выводится заряд в процентах. Правда изменяется он не очень равномерно. Так же на дисплее происходит индикация нагрузки либо зарядки током 1А либо 2А.

Зарядка по-умолчанию происходит током 1А. Чтобы переключиться на 2А, необходимо удерживать кнопку порядка 2 секунд при подключенном зарядном устройстве. Это же действие без зарядки приведет к сбросу показаний устройства.

Фонарик включается двойным нажатием кнопки.

В отношении КПД на разрядке данное устройство порадовало его высоким значением. Так, при ёмкости батарей 27,3 Вт-часа на выход удалось слить аж 26,24 Вт-часа, что примерно 96% ёмкости.

КПД = 100 * 26,24 / 27,3 = 96 %

Такой результат не может не радовать. Лучше уже практически некуда. По КПД, замеры провел только для порта 2А, как более интересного. Вероятно для 1А могут быть получены другие значения. Под нагрузкой 1А порт отдает порядка 0,95А, 2А порт отдает 1,83А, что неплохо и соответствует ожиданиям.

Ради корпуса для одной поделки, купил парочку разных дешевых комплектов для самостоятельной сборки PowerBank. И пока не раскурочил окончательно, снял некоторые характеристики, которые возможно кому-нибудь, помогут определиться с выбором корпуса для самодельного PowerBank.

Итак, что имеем в комплекте (на фото присутствуют засветы, но лучше не получилось сфотографировать, на самом деле корпус окрашен очень качественно и равномерно). Краска на металлической части корпуса не токопроводящая, ни снаружи, ни внутри корпуса:


Вид сбоку (видна кривизна установки usb-разъемов, хотя сама плата в пазах корпуса сидит ровно):


Плата (вид сверху):


Плата (вид снизу), маркировка на микросхеме отсутствует:


С аккумуляторами:


В собранном виде фото, к сожалению, не будет, т. к. металлическая часть одевается очень туго, а мне он пока нужен в разобранном виде. Можно быть уверенным, что при эксплуатации она точно не спадет. Передняя панель также крепится очень прочно на 4 защелки.
Уровень заряда стандартно показывают четыре светодиода, светящиеся при нажатии на кнопку, из необычного — светодиоды всегда светятся, когда в PowerBank что-нибудь подключено. Работа в режиме источника бесперебойного питания видимо невозможна, т.к. разъемы, предназначенные для зарядки и разрядки, расположены очень близко и одновременно воткнуть в них провода невозможно без дополнительной переделки.
При подключении мало потребляющей нагрузки PowerBank включается, но через 10 секунд отключается автоматически. Для проверки подключал светодиод — PowerBank отключился, но если этот же светодиод подключить через синий доктор — то такой нагрузки уже достаточно чтобы PowerBank не отключался.


В неактивном состоянии, т.е. когда к PowerBank не подключена нагрузка, он ничего не потребляет от батарей.
При подключении к зарядке, PowerBank начал заряжаться током 0,7 А (примерно 40 мин), после этого ток плавно повышался и достиг 1,06 А, которым он заряжался еще примерно час. Микросхема на плате в это время нагревалась очень сильно — невозможно прикоснуться. После окончания зарядки на батареях было 4,1 В., на USB-выходе — 5,1 В.
При подключении к PowerBank разряженного телефона, который от обычной зарядки заряжается током 1,1 А, он (телефон) начал заряжаться током 0,77 А, напряжение на USB-выходе упало до 4,84 В (:-((Видимо это максимум, на что он способен данный PowerBank. PowerBank отключился, когда на батареях было 3,03 В, как только он отключился напряжение на батареях сразу стало 3,13 В.
На этом всё! Благодарю за внимание!

Ради корпуса для одной поделки, купил парочку разных дешевых комплектов для самостоятельной сборки PowerBank. И пока не раскурочил окончательно, снял некоторые характеристики, которые возможно кому-нибудь, помогут определиться с выбором корпуса для самодельного PowerBank.

Итак, что имеем в комплекте (на фото присутствуют засветы, но лучше не получилось сфотографировать, на самом деле корпус окрашен очень качественно и равномерно). Краска на металлической части корпуса не токопроводящая, ни снаружи, ни внутри корпуса:


Вид сбоку (видна кривизна установки usb-разъемов, хотя сама плата в пазах корпуса сидит ровно):


Плата (вид сверху):


Плата (вид снизу), маркировка на микросхеме отсутствует:


С аккумуляторами:


В собранном виде фото, к сожалению, не будет, т.к. металлическая часть одевается очень туго, а мне он пока нужен в разобранном виде. Можно быть уверенным, что при эксплуатации она точно не спадет. Передняя панель также крепится очень прочно на 4 защелки.
Уровень заряда стандартно показывают четыре светодиода, светящиеся при нажатии на кнопку, из необычного — светодиоды всегда светятся, когда в PowerBank что-нибудь подключено. Работа в режиме источника бесперебойного питания видимо невозможна, т. к. разъемы, предназначенные для зарядки и разрядки, расположены очень близко и одновременно воткнуть в них провода невозможно без дополнительной переделки.
При подключении мало потребляющей нагрузки PowerBank включается, но через 10 секунд отключается автоматически. Для проверки подключал светодиод — PowerBank отключился, но если этот же светодиод подключить через синий доктор — то такой нагрузки уже достаточно чтобы PowerBank не отключался.


В неактивном состоянии, т.е. когда к PowerBank не подключена нагрузка, он ничего не потребляет от батарей.
При подключении к зарядке, PowerBank начал заряжаться током 0,7 А (примерно 40 мин), после этого ток плавно повышался и достиг 1,06 А, которым он заряжался еще примерно час. Микросхема на плате в это время нагревалась очень сильно — невозможно прикоснуться. После окончания зарядки на батареях было 4,1 В., на USB-выходе — 5,1 В.
При подключении к PowerBank разряженного телефона, который от обычной зарядки заряжается током 1,1 А, он (телефон) начал заряжаться током 0,77 А, напряжение на USB-выходе упало до 4,84 В (:-((Видимо это максимум, на что он способен данный PowerBank. PowerBank отключился, когда на батареях было 3,03 В, как только он отключился напряжение на батареях сразу стало 3,13 В.
На этом всё! Благодарю за внимание!

Планирую купить +19 Добавить в избранное Обзор понравился +32 +51

Пусть сколько угодно много говорят о том что есть волшебный power bank дающий указанные на упаковке характеристики, но самое точное то, что можно собрать самому. Вооружившись именно этой мыслью, я заказал себе отдельно корпус power bank и уже очень известные своим качеством . Заказал, и, когда пришло, начал свои «исследования». Коротко скажу, это лучшее что можно купить, точное и надежное.
Корпус пришел в упаковке.
Комплект это сам банк и шнур для зарядки. Штекер этого шнура идеально подходит к роутерам, при помощи именно этого кабеля я запитал роутер с YOTA от павер банка, так что довольно распространенный разъём, ну и как плюс всегда есть резервная батарея к роутеру на случай отключения света.

По началу рассмотрев банк, я был в изумлении, так как при заказе должны были быть индикаторы, на коробке значились, а передо мной цельный монотонный корпус с кнопкой включения.

Заглянул и в нижнюю часть, там спецификации.

2А на 2 USB порта это вполне хорошие параметры. Подключив же питание, индикаторы чудесным образом проявились.
Спереди мы видим 2 USB порта и порт для зарядки кабелем из комплекта.


В него я подключил, любимые не только мною, аккумуляторы с защитой от SANYO. Их тесты проводились тут множество раз и я не буду тратить на это ваше время. Выглядит это так.

Внутренности выглядят весьма презентабельно, ничего лишнего, все качественно и аккуратно. То есть мы имеем банк на 4 аккумулятора с защитой, к слову, можно использовать и обычные, без защиты, аккумуляторы, но я предпочитаю на этом не экономить. Я использую одинаковые аккумуляторы не случайно, если нужна производительность, именно так её можно добиться. Вес с 4-мя аккумуляторами составляет 298 грамм. Каждый аккумулятор почти 2600 mAh, то есть имеем 10400 mAh, округлим это значение с учетом преобразования тока и получим банк на 10000 mAh, совершенно честных с минимальным весом и максимальной компактностью и эффективностью. Вот именно этот power bank я рекомендую совершенно всем, сам использую для путешествий и в бытовых ситуациях, и врятли что то готовое сможет сравнится. Спасибо.

P.S. Смысл обзора как собрать что то своё, то на что можно действительно положиться, без диспутов в форумах и измерительной аппаратуры, имея заведомо хорошие аккумуляторы и простой и надежный корпус.

Разрядился, а поблизости нет розетки? Ситуация эта довольно частая, ведь современные смартфоны очень «прожорливы» и быстро садятся, если использовать их достаточно активно. В такой неприятной ситуации на помощь может прийти так называемый «Power Bank», или по-простому – портативная зарядка. Об одной из таких зарядок, использующей в своем составе 2 аккумулятора типа 18650 — данный обзор.

Если кто-то еще «не в курсе», расскажу, что же такое Power Bank.
Фактически — это аккумулятор, но создан он не для питания какого-то конкретного устройства, а для отдачи своей энергии другим. Power Bank необходимо заранее зарядить, а уже потом от него заряжать практически любые устройства, предусматривающие возможность зарядки посредством usb-кабеля.

Теперь немного расскажу о том, почему именно «мобильные зарядки» на аккумуляторах формата 18650 наиболее практичны. Дело в том, что покупая такую зарядку лишь по принципу «больше mAh + меньше размер» никогда нельзя надеяться на честность производителя и как следствие, подобное устройство, чаще всего, в скором времени перестанет держать заряд и будет выброшено в мусорку, т.к. подобрать и заменить в нем батарею окажется практически невозможно ввиду ее уникальности.

Решением данной проблемы является использование зарядок, источниками питания в которых выступают аккумуляторы стандартного, общепринятого типа 18650. Такие аккумуляторы сегодня можно как приобрести отдельно, так и к примеру извлечь из вышедшей из строя батареи ноутбука.
В данном случае, чаще всего причиной неисправности является контроллер батареи, при этом «банки» 18650 оказываются вполне работоспособными и при этом выгодно отличаются от купленных отдельно своим качеством, т.к. в ноутбуках используются только качественные емкие аккумуляторы.

Итак, героем данного обзора является устройство, рассчитанное на работу с двумя аккумуляторами типа 18650 и, кстати, укомплектованное ими изначально изготовителем.

Технические характеристики:
— Входное напряжение (Input): 5V 1A
— Выходное напряжение (Output): 5V 1A
— Заявленная емкость: 5200 mAh
— Актуальная емеость: 3600 mAh
— Размеры: 46 x 96 x 23 мм

Как можно заметить, характеристики довольно посредственные, но, здесь хочу сделать акцент на емкости устройства. Уже неоднократно замечал, что многие китайские производители с неохотой, но все же начинают показывать реальную емкость своих батарей. В данном случае производитель подчеркивает, что громкая вывеска в 5200 мАч соответствует реальным 3600 мАч. Это, кстати, мы проверим далее…

Поставляется устройство вот в такой коробочке, помещенной в рамку из жесткого пластика

Комплект поставки: само устройство, 2х18650 аккумулятора и коротенький кабель microUSB-USB

Аккумуляторы, судя по виду, относятся к известному и широко распространенному китайскому бренду «NoName»))

Вес — не сказать, чтобы маленький, но и ничего не говорящий о большой емкости

Само устройство-бокс выглядит довольно привлекательно.
Спереди расположена кнопочка включения/выключения, а также три светодиода индикации состояния батареи. Сзади приведены краткие ТТХ

На верхнем торце расположены два разъема:
— полноценный USB – для подключения устройства, которое необходимо подзарядить
— microUSB – для подключения внешнего источника питания и зарядки аккумуляторов

Для того, чтобы выдвинуть батарейный отсек, необходимо держась за белый корпус надавить на нижний серый торец устройства

Вес устройства без аккумуляторов

Аккумуляторы вставляются на подпружиненные контакты по принципу обычных пальчиковых батареек

Вес устройства со вставленными аккумуляторами

Видимо производитель не ставил перед собой задачи сделать большой секрет из электроники устройства, поэтому при необходимости, разобрать его можно достаточно просто, открутив всего лишь несколько шурупчиков

Для зарядки какого либо устройства, например смартфона, его необходимо подключить при помощи идущего в комплекте кабеля и нажать единственную кнопку

При этом текущий заряд аккумулятора будет отображаться при помощи синих светодиодов

Озадачившись проблемой проверки емкости аккумуляторов в домашних условиях, вместе с обозреваемым Power Bank’ом был заказан вот такой бытовой usb-тестер , ни в коем разе не претендующий, впрочем, на звание профессионального, но тем не менее вполне годный, судя по отзывам, для использования в домашних условиях…

Устройство это подключается «в разрыв» линии, по которой осуществляется зарядка и в течении всего процесса фиксирует необходимые значения проходящего через него тока, напряжения, а также производит подсчет емкости заряжаемого устройства.

Данный девайс имеет три разъёма: USB — выход, microUSB — вход, хвостик USB, а также многофункциональную управляющую кнопку для переключения и стирания ячеек памяти.

После полной разрядки, Power Bank был поставлен на зарядку через данный тестер и вот, что получилось в итоге

Можно заметить, что полученная емкость практически сходится с честно заявленными 3600 мАч. Почему «практически»? Потому, что все же показания тестера не являются достаточно точными в силу особенности процесса измерения емкости, т.к. правильно все же производить измерения во время разрядки, а не зарядки аккумулятора. В этой связи, судя по отзывам, показания тестера могут отличаться от истинных примерно на 100-300 мАч в ту или иную сторону.

Вот к примеру, измерение емкости аккумулятора смартфона с заявленным значением в 3000 мАч.

В заключение скажу, что в целом данная мобильная зарядка хорошо подойдет в качестве резервного источника питания, ну а если предполагаемое время нахождения вдали от розетки обещает быть довольно длительным, то всегда можно взять с собой про запас несколько заряженных аккумуляторов 18650 и менять их в зарядке по необходимости.

Спасибо за внимание.

Как сделать внешний аккумулятор своими руками 18650 Зарядное устройство LiPo

Вы сделали внешний аккумулятор? Ну, теперь ты можешь. С помощью зарядного устройства DIY 18650 Lipo (см. изображение) вы можете сделать свой собственный внешний аккумулятор у себя дома. В этом руководстве вы узнаете, как сделать свой собственный внешний аккумулятор дома с помощью нескольких электронных продуктов.

Что такое Power Bank?

Блок питания — это аккумуляторная батарея, которая используется для зарядки мобильного телефона на открытом воздухе в чрезвычайных ситуациях, когда розетка переменного тока недоступна для зарядки мобильного телефона.

Модули Power Bank сегодня приобрели значительную популярность благодаря своей портативности и способности заряжать любой мобильный телефон во время путешествий и в чрезвычайных ситуациях.

По сути, это аккумуляторный ящик, который сначала полностью заряжается пользователем дома, а затем выносится на улицу во время путешествия. Когда пользователь обнаруживает, что батарея его мобильного телефона или смартфона разряжена, он подключает блок питания к своему мобильному телефону для быстрой экстренной подзарядки мобильного телефона.

Способы изготовления Power Bank с 2 литий-ионными аккумуляторами

В первой приведенной выше схеме используется конфигурация транзистора с общим коллектором для зарядки предполагаемого устройства мобильного телефона, предустановка 1K изначально настроена так, чтобы обеспечить точное значение 4.3В на эмиттере транзистора.

Во второй конструкции выше используется схема регулятора напряжения 7805 для реализации функции зарядки внешнего аккумулятора.

На последней диаграмме показана конструкция зарядного устройства с ограничителем тока LM317. Эта идея выглядит намного впечатляюще, чем две предыдущие, поскольку она обеспечивает контроль напряжения и тока вместе, обеспечивая идеальную зарядку мобильного телефона.

Аккумулятор подключается к плате B+минус-, устанавливается против необходимой горящей платы.

Таким образом, вы можете сделать свой собственный блок питания с помощью модуля зарядного устройства для липо. Этот модуль также имеет индикатор питания светодиодной лампы, который показывает, работает ли схема или нет. Если цепь не работает, зарядное устройство Lipo автоматически отключается, чтобы избежать потери мощности. Посмотрите больше об этом модуле и попробуйте сделать свой собственный блок питания.

Это руководство было написано со ссылкой на блоги, опубликованные на сайте homemade-circuits.com.

Блок питания своими руками из старой батареи для ноутбука



В этом посте мы будем делать внешний аккумулятор своими руками, используя старые аккумуляторы 18650 от старого аккумулятора ноутбука.Для этого проекта я также напечатал корпус на 3D-принтере.

Я использовал хороший блок питания для этого DIY 18650 Power Bank. Ниже приведены основные характеристики:

1. Двойной выходной ток: 5 В 2,4 А;

2. Входное напряжение: 3,0 – 4,2 В.

3. Поддерживает несколько входных портов, таких как micro USB, type-C и порт молнии.

4. Защита: защита от перезарядки, защита от переразряда, защита от короткого замыкания, постоянный ток.





Компоненты, необходимые для DIY Power Bank





  1. Модуль внешнего аккумулятора (Amazon)
  2. 6 аккумуляторов 18650 (Амазонка)
  3. Никелевые полоски ( Amazon )
  4. Провода 22 AWG (Амазонка)
  5. Каптоновая лента (Амазонка)

      Используемые инструменты

  1. Паяльник (Амазонка)
  2. Аппарат для точечной сварки ( Amazon )
  3. Зарядное устройство NITECORE (Амазонка)

Изготовление аккумуляторной батареи





Согласно печатной плате блока питания, диапазон входного напряжения равен 3.0-4,2 В, что соответствует диапазону напряжения одного литий-ионного элемента 18650. Чтобы получить большую емкость, мы должны соединить ячейки 18650 параллельно. Здесь я соединил 6 ячеек параллельно, чтобы получился аккумулятор.

Перед выполнением параллельного соединения убедитесь, что напряжения ячеек близки друг к другу. Я зарядил элементы с помощью своего зарядного устройства NITECORE, затем я измерил напряжение элементов с помощью мультиметра, чтобы подтвердить это.

Затем мы должны соединить элементы параллельно, расположить 6 элементов в ряд, а затем точечно сварить все положительные клеммы вместе с помощью никелевых полосок.Вы можете выполнить ту же процедуру и для отрицательных клемм.

Соединение





После точечной сварки необходимо припаять удлинительные провода (22 AWG) для подключения аккумуляторной батареи к модулю печатной платы. Перед пайкой проводов нанесите на никелевые полоски небольшое количество флюса для пайки.

Подсоедините красный провод от аккумуляторной батареи к отрицательной клемме ( B+ ) модуля внешнего аккумулятора. Аналогичным образом подключите черный провод от аккумуляторной батареи к отрицательной клемме (B-) модуля печатной платы.Не перепутайте соединение. Если перевернуть, то сгорит!!!!



Корпус, напечатанный на 3D-принтере







Для печати деталей я использовал свой 3D-принтер Creality CR-10 Mini и 1,75-миллиметровые серые и желтые нити PLA. На печать основного корпуса у меня ушло около 4 часов, а на верхнюю крышку — около 1 часа.

Мои настройки:

Скорость печати: 60 мм/с

Высота слоя: 0.2мм

Плотность заполнения: 25%

Температура экструдера: 210°C

Температура кровати: 55°C

Загрузите файлы STL из Thingiverse

Меня вдохновил дизайн Zubon102. Посмотреть оригинальный дизайн можно отсюда

Светодиодный дисплей

Светодиодный дисплей показывает различные состояния в процессе зарядки и разрядки. Чтобы включить отображение, необходимо дважды щелкнуть кнопку, расположенную с левой стороны. Дисплей будет оставаться включенным в течение 30 секунд, после чего он отключится для экономии заряда батареи.Дисплей обеспечит точную индикацию батареи после полной зарядки и разрядки.



Окончательная сборка





Самодельный внешний аккумулятор: простое руководство по изготовлению своими руками

Когда у вас разряжена батарея или батарея разряжена, и нет возможности для быстрой зарядки. Тогда все, что вам нужно, это внешний аккумулятор или, возможно, самодельный внешний аккумулятор.

Таким образом, с внешним аккумулятором вы можете работать со своими электронными устройствами в течение длительного времени без разряда батареи.

Тем не менее, повербанк вызывает некоторые вопросы, например, как он работает? Как сделать повербанк? Как собрать схему повербанка?

Итак, если у вас есть такие вопросы, то вы обратились по адресу.

Здесь мы покажем вам все, что вам нужно знать о блоках питания, о том, как работает блок питания и как его сделать, и чтобы вам было легко понять.

Вы готовы? Тогда давайте начнем.

Что такое Power Bank?

Два блока питания с разными портами USB

Проще говоря, пауэрбанки — это аккумуляторы.Люди приобретают повербанки только для одной цели — заряжать электронные устройства с батарейным питанием на ходу. Повербанки бывают разных размеров. Некоторые из них имеют большую емкость батареи и большие размеры, а некоторые достаточно малы, чтобы поместиться в ваших руках или карманах.

Кроме того, вы можете выбрать различные типы внешних аккумуляторов. Кроме того, размер и емкость аккумулятора являются двумя основными характеристиками, которые отличают блоки питания. Тем не менее, есть некоторые другие вещи, на которые следует обратить внимание при покупке повербанка.

Имея это в виду, вот основные типы аккумуляторов USB:

Типы USB-аккумуляторов

1.Банки солнечной энергии

В таких повербанках для подзарядки используется солнечная энергия. Это возможно благодаря фотогальваническим элементам, которые преобразуют солнечный свет в источники энергии — для батарей Power Bank.

Блок солнечной энергии

Однако вы можете заряжать эти блоки питания с помощью портативного зарядного устройства (USB), если вам кажется, что солнечная зарядка слишком медленная.

2. Беспроводные блоки питания

Беспроводные блоки питания — одно из последних достижений в области технологий блоков питания.Эти типы повербанков способны заряжать устройства без проводов.

Аккумулятор с беспроводной зарядкой

Проще говоря, беспроводной блок питания устанавливает соединение без USB-кабеля. Но устройство должно быть совместимо с беспроводной зарядкой; в противном случае это не сработает.

3. Стандартные блоки питания

Это самые распространенные или обычные внешние аккумуляторы на рынке. Вы можете получить один в Интернете или в любом из ваших местных магазинов.

Стандартный блок питания A

Также можно заряжать обычным зарядным устройством USB.После полной зарядки он может заряжать другие устройства с батарейным питанием, даже аккумулятор ноутбука.

Каковы возможности зарядки и тока Power Bank?

Токовая и зарядная емкости повербанков обычно разные. Повербанки предыдущего поколения имели небольшую емкость 1000 мАч. С другой стороны, последние устройства поставляются с огромными 25000 мАч или более.

Кроме того, самые последние повербанки выдают ток 2,5 А, что позволяет выполнять быструю зарядку с помощью портативного зарядного устройства.

Аккумуляторы Power Bank

У всех внешних аккумуляторов есть одна общая черта: перезаряжаемая батарея. Эти перезаряжаемые батареи вращаются вокруг литиевой технологии. В настоящее время в повербанках используются литий-ионные и литий-полимерные аккумуляторы.

Литий-ионные аккумуляторы

могут хранить большое количество электрических зарядов в определенном объеме. Кроме того, он дешевле в производстве и имеет более длительный срок службы.

Современный литий-ионный аккумулятор

С другой стороны, литий-полимерные аккумуляторы недолговечны.Кроме того, производство таких батарей обходится дороже.

Независимо от типа аккумулятора повербанки работают хорошо. Но вам нужно найти идеальный баланс между производительностью и стоимостью.

Как работает внешний аккумулятор?

Как мы упоминали ранее, существуют разные типы внешних аккумуляторов. Один из них включает в себя аккумулятор Ni-Cd. В этой схеме пакета аварийного зарядного устройства используются перезаряжаемые никель-кадмиевые аккумуляторы на 1,2 В для выдачи 4,8 В за счет размещения четырех таких элементов.

Структура Ni-Cd аккумулятора

Плюс, это делает эту схему зарядного устройства оптимальной для зарядки всех видов мобильных телефонов.

Однако, если вы строите блок питания с литий-ионным аккумулятором на 3,7 В, напряжение может не подходить для зарядки аккумулятора сотового телефона с тем же параметром напряжения.

Почему? Потому что соединение двух одинаковых батарей создаст ситуацию, когда ячейки обмениваются энергией для достижения состояния равновесия. Таким образом, это означает, что обе стороны получат одинаковое количество заряда.

Вот пример:

Если вы полностью зарядите внешний аккумулятор на 3,7 В примерно до 4,2 В, а затем используете его для зарядки мобильного телефона с разряженным аккумулятором 3.В ячейке 3 В обе стороны попытаются достичь уровня = (3,3 + 4,2) / 2 = 3,75 В путем обмена питанием.

Никель-кадмиевые батареи

Тем не менее, мы не можем считать 3,75 В уровнем полной зарядки, так как для большинства мобильных телефонов требуется полный уровень заряда 4,2 В для оптимальной зарядки.

Блок питания своими руками

Легко сделать простой самодельный аккумулятор своими руками, поэтому вам не нужно тратить деньги на его приобретение.

Мы использовали следующие компоненты, чтобы сделать этот блок питания своими руками:

  • 18650 Литиевый элемент
  • Ползунковый переключатель
  • Повышающий преобразователь 3 В в 5 В
  • Модуль TP4056

Вот принципиальная схема, которая поможет вам понять, как работает этот блок питания:

Схема блока питания

Источник: Wikimedia Commons

Аккумулятор — это первый компонент нашего блока питания DIY. Итак, мы использовали литий-ионный аккумулятор 18650 (18 мм в диаметре и 65 мм в высоту). Кроме того, эти элементы имеют разную емкость и перезаряжаются с выходным напряжением 3,7 В.

Затем мы подключили наш модуль TP4056 для осуществления метода зарядки постоянным зарядным устройством (CC).

Структура модуля TP4056

Источник: FreeSVG

Здесь зарядное устройство подает постоянный ток, увеличивая напряжение до предела.

После этого TP4056 применяет напряжение, равное максимальному пределу ячейки, которое медленно снижается до нижнего порога тока — с 3% постоянного тока.

Кроме того, этот модуль имеет два светодиодных индикатора, в том числе:

  • Первый светодиод (L1) горит красным, когда блок питания заряжается
  • Второй светодиод (L2) горит синим, когда зарядка завершена

Кроме того, батарея в блоке питания обеспечивает только 3,7 В, а нам нужно было больше (до 5 В) для зарядки мобильного телефона.

Итак, мы подключили модуль платы повышающего преобразователя с 3 В на 5 В, что увеличило общую мощность блока питания до 5 В.Кроме того, модуль поставляется с универсальным портом USB «мама» (тип A). И у него есть индикатор, который загорается, когда есть ток от батареи.

Наконец, мы подключили ползунковый переключатель для включения/выключения питания портативного зарядного устройства.

Как сделать Power Bank дома

Теперь, когда вы знакомы с тем, как работает внешний аккумулятор, пришло время научиться его делать.

Итак, вот шаги, которые вам нужно выполнить:

Шаг 1. Подготовьте материалы

Вот материалы, необходимые для сборки этой схемы:

  • 18650 Литий-ионные аккумуляторы
  • Провода
  • Защитный чехол
  • ТП-4056
  • Паяльник
  • Повышающий модуль
  • Проволока для припоя

Шаг 2. Создайте аккумулятор

Перед созданием аккумуляторной батареи убедитесь, что напряжение батарей одинаковое, особенно если вы используете две или более батарей.

После проверки напряжения используйте горячий клей или ленту, чтобы соединить батареи. Затем подключите соответствующие клеммы батареи (анод к аноду и катод к катоду) проводами. Наконец, используйте паяльник, чтобы закрепить провода.

Шаг 3. Создайте свою схему

Здесь вы подключаете отрицательную клемму (катод) батареи к отрицательной клемме повышающего модуля и TP-4056. Затем вы соединяете положительные клеммы (аноды) с клеммой +ve. Но это не все.Вы можете настроить выход повышающего модуля на 5 В с помощью потенциометра. Наконец, подключите порт USB к выходу повышающего модуля.

Шаг 4. Проверка и устранение проблем

Теперь вы можете заряжать свое мобильное устройство.

Но есть небольшая загвоздка.

Эта схема заряжает только мобильные телефоны, которые потребляют менее 700 мА. Но, к счастью, вы можете легко решить эту проблему, сохранив печатную плату старого повербанка, предпочтительно с емкостью 10 000 мАч. Или вы можете использовать DC 0. 9 — Модуль повышающего преобразователя 5В, 3В — 5В для увеличения емкости.

Шаг 5: последние штрихи

Установите новый белый светодиод 5 мм и кнопку с помощью паяльника на печатной плате блока питания. Тем самым вы добавляете завершающие штрихи.

Шаг 6. Закройте цепь

Наконец, не оставляйте схему незащищенной. Следовательно, используйте защитный чехол, чтобы защитить вашу схему. Вы можете использовать прозрачные крышки или стандартный корпус повербанка.

Итак, вот как сделать простой внешний аккумулятор в домашних условиях.

Заключительные слова

В целом, внешний аккумулятор представляет собой цифровой продукт с растущими функциями, которые позволяют пользователям часто использовать смартфоны. Кроме того, дополнительная мощность от блока питания может избавить вас от необходимости искать розетку переменного тока в определенных сценариях.

Однако постоянное использование блока питания, безусловно, может сократить время работы аккумулятора.

Вот почему мы написали эту статью, чтобы вы могли узнать, как сделать портативный блок питания своими руками в качестве запасного источника питания на случай чрезвычайных ситуаций.Более того, это делает повербанк крутым проектом.

Кроме того, при работе с литиевыми батареями следует учитывать качество работы и защиту батареи. Вот почему мы рекомендуем литий-ионные элементы 18650. Большинство этих ячеек имеют хорошую защиту, а также отличное качество.

На этом все заканчивается.

Если вам нужна дополнительная информация, свяжитесь с нами. Мы будем рады помочь.





Эти любители Powerwall своими руками строят свои собственные домашние аккумуляторные системы

Растущая группа энтузиастов, занимающихся самоделкой, обращает свое внимание на накопление энергии в жилых помещениях.

Для этих поклонников Tesla Powerwall за 3000 долларов не впечатляет. Вместо этого они создают свои собственные версии «сделай сам» — за небольшую часть стоимости.

Джеху Гарсия, Питер Мэтьюз и Даниэль Рёмер — лидеры движения, которое использует социальные сети, чтобы показать, как можно создавать домашние аккумуляторы из аккумуляторов для ноутбуков.

Гарсия, чей канал на YouTube насчитывает почти 113 000 подписчиков, работает над промышленной аккумуляторной системой DIY с емкостью хранения 1 мегаватт-час.Его видеоанонс проекта был просмотрен более 91 000 раз.

Гарсия впервые поделился тем, как создать самодельную версию Tesla Powerwall в 2016 году. Хотя он так и не завершил проект, он вдохновил других ютуберов последовать их примеру.

Одним из них был австралиец Питер Мэтьюз, который ведет форум DIY Powerwalls. В августе он продемонстрировал самодельную аккумуляторную систему на 40 киловатт-часов, собранную из 4480 литий-ионных элементов типоразмера 18650, 23 000 подписчиков на своем канале YouTube.

В другом месте в Интернете Даниэль Ремер, который управляет веб-сайтом DIY Tech & Repairs, у которого более 5000 подписчиков на YouTube, предлагает уроки о том, как упорядочить ячейки модели 18650 в пакеты, которые можно использовать для домашнего хранения.

Пока Гарсия не реализует свои планы по созданию аккумуляторной системы мощностью 1 мегаватт-час, Рёмеру, похоже, принадлежит честь создать самую большую в мире самодельную систему накопления энергии с емкостью более 100 киловатт-часов.

Среди других руководств по батареям на YouTube — «Сделай сам» Tesla Powerwall Майка, где зрители могут увидеть экономию от любительской установки с солнечными батареями и накопителями, и AveRage Joe, управляемый Джо Уильямсом, в котором демонстрируются попытки получить 10-киловаттную систему, работающую в течение 24 часов. часы.

YouTube — лишь один из нескольких каналов, на которых собираются поклонники сборки аккумуляторов. Страница DIY Powerwalls в Facebook, которой также управляет Мэтьюз, насчитывает более 7100 участников.

Стоимость создания вашей собственной версии Powerwall, естественно, зависит от ряда переменных, от используемых частей до емкости хранилища. В видео, опубликованном в 2015 году и просмотренном более миллиона раз, Гарсия заявил, что может построить Powerwall своими руками за 300 долларов.

Тем временем британский канал DIY Powerwall на YouTube оценивает стоимость в 900 долларов.Несмотря на это снижение затрат, маловероятно, что ютуберы DIY Powerwall вызовут волну любительского производства систем хранения энергии.

Получение ячеек — например, от старых ноутбуков, купленных на eBay, — рутинная работа. «Когда они приходят ко мне, это просто аккумуляторы для ноутбуков», — объясняет Мэтьюз в видео. «Они мертвы. Как правило, они больше не взимают плату».

Обычно причина в том, что одна или несколько ячеек вышли из строя. Проверка того, находятся ли они в рабочем состоянии, может занять около часа на каждую ячейку.«Это очень трудоемкий процесс, — объясняет Мэтьюз.

Затем вам нужно собрать аккумуляторную систему, что включает в себя изготовление какой-то коробки или корпуса для ее размещения. Ютуберы, поддерживающие индивидуальные аккумуляторные системы, обычно имеют хорошо оборудованную сборочную комнату или мастерскую, где можно играть.

То, что они получают в итоге, иногда достаточно велико, чтобы заполнить небольшой сарай, и далеко не настоящий Powerwall с точки зрения дизайна или эстетики. Кроме того, есть еще вопрос безопасности.

«Накопление энергии своими руками — это не то, что мы бы поощряли из-за неотъемлемых опасностей, связанных с электричеством и батареями», — сказал Ник Дженки из Dulas, специализированной консалтинговой фирмы по возобновляемым источникам энергии.

«Мы видели примеры, когда отечественные производители энергии пытались построить «Powerwall» из старых аккумуляторов ноутбука 18650, — сказал он. — Однако никому, даже квалифицированному инженеру, крайне нецелесообразно собирать батарея из бывших в употреблении или даже новых компонентов».

Дженки отметил, что в дополнение к опасностям, связанным с электричеством и высоким напряжением, литиевые элементы содержат легковоспламеняющиеся органические растворители и могут загореться при неправильном обращении.

«В случае большой батареи возникший пожар будет очень серьезным и потенциально опасным для жизни», — сказал он.

Вот почему, по словам Бретта Саймона, аналитика GTM Research по хранению энергии, «накопление энергии своими руками, скорее всего, останется прерогативой нескольких преданных любителей, а не тенденцией, которая разрушит рынок». «Кроме того, по мере того, как бытовые системы хранения данных становятся все более популярными, потребители с гораздо большей вероятностью приобретут надежную марку с гарантией, а не попытаются создать свою собственную систему», — добавил он.

Комплект аккумуляторов ВРУЗЕНД

ВРУЗЕНД – Сборка аккумуляторов стала проще!



Больше никакой точечной сварки… и никакой пайки!

Просто соедините кирпичи ВРУЗЕНД, а затем соедините соединения болтами.Это действительно так просто!

Литиевые аккумуляторы для всего, от электрических велосипедов и скейтбордов до домашних накопителей энергии и электромобилей, безумно дороги, верно?!

Почему? Это связано с тем, что для изготовления литиевых батарей раньше требовались специальные инструменты и высококвалифицированные рабочие. Но не больше!

Наборы для сборки литиевых аккумуляторов

ВРУЗЭНД созданы для решения этой проблемы. Пластиковые заглушки плотно надеваются на конец наиболее распространенного формата литиевых батарей, элемента 18650. Их можно соединять вместе, как кубики Lego™, для создания батареи любого размера.

Затем просто соедините элементы вместе с помощью прилагаемых разъемов, и вы получите индивидуальный блок литиевых батарей за небольшую часть стоимости покупки готового блока литиевых батарей.

Аппараты для точечной сварки стоят дорого. Хорошие стоят дороже, чем цена большинства литиевых батарей! Дешевые опасны и могут сломаться, когда они вам больше всего нужны. Кроме того, пакеты с точечной сваркой нельзя открыть, чтобы заменить один элемент, если он когда-либо выйдет из строя.Комплекты ВРУЗЭНД могут!

С инновационными комплектами аккумуляторов «Сделай сам» от ВРУЗЕНД вы просто работаете своими руками! Соедините крышки клемм, добавьте соединительные стержни, а затем затяните гайки (хорошо, вам нужен торцевой ключ для гаек, вы нас поняли… Но в основном это не требует инструментов!)



Комплекты аккумуляторов

VRUZEND спроектированы таким образом, что их можно открывать в любое время, когда вам нужно расширить аккумулятор или заменить элемент. Просто разберите комплект, и батареи легко доступны.

Пластиковые заглушки работают как пружинные шайбы или нейлоновые гайки, сжимаясь под действием силы гаек на обоих концах. Это обеспечивает противодействие гайке и помогает предотвратить ослабление гайки даже при транспортировке, подверженной вибрациям.

Если вы все еще беспокоитесь о ослаблении гаек вибрацией, есть и другие варианты. К гайкам можно добавить Loctite или другие составы для фиксации резьбы, или просто старая добрая капля горячего клея на гайку не даст ей двигаться, пока вы не будете готовы ее снять.

Наборы для сборки аккумуляторов ВРУЗЕНД поставляются со стопорами на концах каждой крышки, чтобы клеммы аккумулятора и токопроводящие стержни не отрывались от рабочей поверхности, пока вы собираете аккумулятор. Это помогает предотвратить случайное короткое замыкание во время сборки батареи.

Из наборов

ВРУЗЭНД можно собрать батареи практически любого размера и формы. Вы больше не ограничены небольшим набором размеров батарей. Вы можете создать точное напряжение батареи и емкость в ампер-часах, которые вам нужны.А если вам нужна максимальная емкость, вы можете собрать несколько блоков батарей и соединить их параллельно, бок о бок, чтобы создать батареи сверхвысокой емкости, которые отлично подходят для домашнего хранения энергии.

Набор для сборки аккумуляторов ВРУЗЕНД действительно лучший способ собрать литиевый аккумулятор на заказ из элементов 18650. Но не верьте нам на слово, попробуйте сегодня!

Аккумулятор 18650 Как заряжать — 5 простых решений

Если вы ищете правильный способ зарядки аккумулятора 18650, то вы попали на нужную статью.В этом посте мы объяснили различные способы зарядки аккумулятора 18650 с помощью различных модулей, прямой зарядки и без зарядного устройства.

Вы найдете эти батареи повсюду в большинстве устройств, которые мы используем дома для домашнего использования, использования в офисе, промышленного использования, и чаще всего в проектах DIY инженерами-электронщиками и электриками и энтузиастами. Иногда мы покупаем литий-ионный аккумулятор 18650, не покупая зарядное устройство для его зарядки, потому что в то время мы не хотим покупать зарядное устройство. Что делать, если вы полностью разрядили аккумулятор и хотите снова использовать его в другом проекте? надо зарядить!!

Теперь аккумулятор 18650 как зарядить?

Как вы все знаете, 18650 — это перезаряжаемые литий-ионные аккумуляторы, которые вы просто не выбросите в мусорное ведро при разрядке.Поэтому просто зарядите его с помощью зарядного устройства 18650, которое можно приобрести в интернет-магазине, или купите его в местных магазинах электрических и электронных компонентов.
Другой способ — сделать это самостоятельно у себя дома, используя уже имеющиеся устройства и компоненты, такие как старое зарядное устройство для мобильного телефона или настольный блок питания постоянного тока и т. д., которые подробно обсуждаются шаг за шагом в разделах ниже.

Прежде чем перейти к практическим методам зарядки, давайте обсудим некоторые теории зарядки литий-ионных аккумуляторов.
(Пропустите следующий раздел, чтобы сразу перейти к практическим схемам и методам)

Теория зарядки аккумулятора 18650:

Эта теория предназначена для освежения знаний о состоянии заряда аккумулятора и схемах зарядного устройства аккумулятора. мы только подробно обсудим, как зарядить аккумулятор 18650, не углубляясь в работу зарядных устройств/аккумуляторов.

Постоянное напряжение и постоянный ток

Когда на элемент подается постоянное напряжение, элемент поглощает постоянный ток во время зарядки.почти постоянно в диапазоне от 20% до 90% уровня заряда, для получения дополнительной информации проверьте уровень заряда литиевой батареи


Напряжение зарядки:

Стандартное постоянное напряжение зарядки варьируется от производителя к производителю, но не сильно различаются, так как он изменяется как 4,2 В, 4,3 В и 4,4 В. Это безопасные значения, вы можете заряжать даже немного более высоким напряжением.

(Вы также можете использовать 5 В для зарядки элементов 18650. Это не повредит элемент, если вы не позволите ему перезарядиться, прекратив зарядку и предотвратив повреждение элемента после того, как литий-ионный элемент достигнет 4.2 вольта.)

Стандартное значение заряда в типичном техническом паспорте обычно указывается как 0,5 C, где C означает емкость. Таким образом, практическое значение зарядного тока должно быть равно или меньше половины указанной емкости аккумулятора.

Например, для элемента емкостью 1700 мА·ч стандартный ток заряда будет составлять 850 мА, а для элемента емкостью 2400 мА·ч стандартный ток заряда составит 1200 мА.
Рекомендуется поддерживать зарядный ток на уровне или ниже предела, указанного в техническом паспорте.
(ознакомьтесь со спецификацией и техническим описанием батареи 18650 здесь)

Когда напряжение батареи достигает 4,1 В или 4,2 В, элемент батареи 18650 почти полностью заряжен. Это можно назвать напряжением зарядки аккумулятора 18650. С этого момента ток, потребляемый батареей, начинает плавно уменьшаться, достигая определенного значения*.

Прекращение зарядки:

Когда ток падает ниже определенного значения или остается на нем*, зарядка должна быть прекращена. Наиболее часто применяемые пределы тока зарядки находятся в диапазоне от C/10 до C/30.

Например, для элемента емкостью 1700 мА·ч стандартный зарядный ток будет составлять 850 мА. Таким образом, ток завершения зарядки будет около 85 мА, а
. Для элемента емкостью 2400 мА·ч стандартный ток зарядки будет равен 1200 мА, поэтому ток завершения зарядки будет около 120 мА.



Важно перед зарядкой методами, указанными на этой странице:

  • Когда батарея полностью заряжена, это означает, что достигнуто значение тока окончания заряда, батарею следует немедленно отключить от источника питания.Если аккумулятор остается подключенным к источнику питания постоянного тока, это приведет к перезарядке аккумулятора и, в конечном итоге, к его вздутию, что приведет к повреждению аккумулятора.
    *проверьте техническое описание, щелкните здесь, чтобы просмотреть образец технического описания 18650.
  • Во избежание повреждения элемента используйте зарядные устройства 18650 с функциями защиты от перезарядки, перегрузки по току и перенапряжения. Таким образом, вы можете быть уверены в сохранности аккумулятора.
  • Зарядка аккумулятора 18650 без контроллера заряда (например, tp4056, tp5100 и т. д.) не рекомендуется из-за риска перезарядки и повреждения.
  • Зарядка аккумулятора 18650 без зарядного устройства возможна при наличии надлежащих знаний, мер предосторожности и метода, который мы показали ниже.
  • Если вы заряжаете аккумулятор 18650 без зарядного устройства, заряжайте по 1 элементу за раз в соответствии с информацией, приведенной выше в теоретической части.



Зарядка аккумулятора 18650 с помощью зарядного устройства:

Используйте зарядное устройство, показанное на изображении выше, которое можно приобрести в Интернете на Amazon или eBay.
Это самый простой и лучший способ зарядить аккумулятор 18650, не беспокоясь об извлечении аккумулятора из зарядного устройства, чтобы защитить его от перезарядки, перенапряжения или короткого замыкания.

Эти зарядные устройства имеют встроенную схему защиты от перезарядки и схему отключения, которая отключает батарею, когда она полностью заряжена, что обеспечивает длительный срок службы батареи и производительность.
Он также поставляется с дисплеем/индикаторами состояния зарядки аккумулятора, их функции могут различаться от зарядного устройства к зарядному устройству.

На рынке доступны два типа зарядных устройств для литий-ионных аккумуляторов 18650:

  • Зарядные устройства для аккумуляторов 18650 с питанием от USB: С помощью этих зарядных устройств вы можете заряжать аккумулятор от любого USB-порта/разъема, который вы найдете поблизости. .Для зарядки аккумуляторов этого устройства рекомендуется использовать мобильное зарядное устройство с высоким током.
    Иначе будет медленно заряжать аккумуляторы или можно сказать медленная зарядка. Преимущество этого устройства в том, что оно очень портативное, вы можете брать его с собой в путешествие и использовать с любым типом USB-порта.
  • Питание от сети Зарядные устройства 18650: В этом зарядном устройстве вы можете напрямую подключить зарядное устройство к сети электропитания, которая имеется в вашем доме. Они могли заряжаться быстрее, чем зарядные устройства с питанием от USB.

18650 схема зарядного устройства с использованием модуля tp4056 и старого мобильного зарядного устройства:

Требуемые компоненты: соединительные провода, держатель батареи 18650, модуль tp4056, мобильное зарядное устройство 5 В 1,0 А или больше.

Как использовать модуль tp4056?

Использовать модуль tp4056 очень просто. На плате необходимо определить 2 клеммы, а именно. Только BAT+, BAT-.
Просто подключите положительную клемму батареи к BAT+ на плате, а отрицательную клемму батареи к BAT- на плате, как показано на рисунке ниже.

Теперь подключите зарядное устройство micro USB к порту зарядки на модуле.
Link (Также проверьте схему блока питания для получения более подробной информации.)

Требуемые компоненты: Зарядное устройство для мобильного телефона 5 В (1 А или более), соединительные провода, держатель батареи 18650, модуль tp4056 (обязательно) .

Выполнив подключение, показанное на изображении выше, вы можете безопасно заряжать аккумулятор 18650. Если вы используете зарядное устройство для мобильного телефона с низким током, заряжайте с его помощью только один литиевый элемент 18650.

Чем больше ячеек будет потреблять больше тока, который может подняться более чем на 1 ампер, поэтому есть вероятность, что ваше зарядное устройство очень быстро нагреется и выйдет из строя.

На этом изображении выше показаны клеммы tp4056 и окончательная настройка схемы зарядки 18650 без держателя ячейки.

Как зарядить аккумулятор 18650 без зарядного устройства?

18650 зарядное устройство с использованием старого зарядного устройства для телефона или USB-порта

Требуемые компоненты: зарядное устройство для мобильного телефона 5 В (мощность 500 мА или более), соединительные провода, держатель батареи 18650, модуль tp4056 (дополнительно).

  • Подключите цепь, как показано на приведенной выше схеме, продолжайте проверять выходное напряжение батареи с помощью мультиметра (зарядное устройство отключено), чтобы считать напряжение 4,2 вольта. Снимите батарею при 4,1 вольта, это рекомендуется, если вы не используете какой-либо контроллер заряда. . (прочитайте теорию выше для безопасной работы)
  • Вы также можете заряжать аккумулятор 18650, используя USB, т.е. выход USB-порта для зарядки. Используйте только одну ячейку за раз. (Подключите модуль контроллера заряда к «pt.1», если это возможно для безопасной работы)



Как зарядить аккумулятор 18650 без зарядного устройства?

Прямая зарядка с использованием полностью заряженной батареи 18650:

Этот метод можно редко использовать для целей зарядки, поскольку он просто распределяет энергию между «полностью заряженной батареей» и «разряженной батареей».

Что делать, если у вас нет устройства или источника питания для зарядки аккумулятора 18650? то вы можете использовать этот метод для зарядки полностью разряженного аккумулятора.

Требуемый компонент: Полностью заряженные батареи/соединительные провода, модуль tp4056 (дополнительно)

Подсоедините цепь, как показано на схеме выше, примерно на 30–60 минут. Полностью разряженная батарея получит некоторый заряд от полностью заряженной батареи.

(если возможно, для безопасной работы подключите модуль контроллера заряда к разъему «X») настольный блок питания имеется у вас, но это довольно нетрадиционный метод.Его следует использовать с осторожностью при зарядке аккумуляторов с помощью настольного источника питания постоянного тока.

Учтите, что если вы не разбираетесь в электрических схемах ядра электроники и ее правилах, не пытайтесь это сделать!! если вы перезарядите или подключите литиевые батареи в обратной полярности, они могут вздуться или загореться.

(рекомендуется заряжать по одной батарее за раз, следуя шагам и расчетным значениям для одной батареи 18650 за раз)

Шаг 1: Убедитесь, что выходное напряжение источника питания равно 4. 3V перед подключением к аккумулятору.

Шаг 2: Перед подключением проводов отключите питание стенда от сети, а также от стенда.

Шаг 3: Правильно подключите положительную клемму батареи к положительной клемме источника питания постоянного тока, а отрицательную клемму батареи подключите к клемме источника постоянного тока. Убедитесь, что соединения затянуты (не ослаблены).

Шаг 3: Включите переключатель и убедитесь, что 4.3В на выходе.

Теперь проконтролируйте показания стендового источника питания согласно уже рассмотренным пунктам в теоретической части.
Здесь (для одного элемента) начальный ток во время зарядки будет более 400 мА. Отсоединяйте аккумуляторы, когда ток потребления составляет от 25 до 100 мА (зависит от емкости аккумуляторов). Это означает, что ваша батарея почти заряжена.

Если вы не хотите контролировать и отключать аккумулятор вручную, вы можете использовать модуль контроллера заряда, такой как TP 4056. Контроллер заряда автоматически контролирует ток на батареях и отключается при полной зарядке. К тому же это безопасно!!





Как сделать блок питания

Блок питания — одна из самых полезных вещей в рюкзаке, особенно если вы собираетесь в долгое путешествие без источника питания. Есть много Power Bank, доступных для покупки в Интернете, однако вы можете создать свой и сделать его более емким.

Мы включили руководства, которые покажут вам, как создавать блоки питания емкостью до 50 000 мАч.Процесс сборки не так сложен, как может показаться. В кратчайшие сроки вы должны закончить его создание, имея под рукой нужные инструменты.

1. Как сделать Power Bank на 50 000 мАч

Вот краткое руководство о том, как сделать этот Power Bank на 50 000 мАч. Это супер просто и дешево. Вам нужно очистить аккумуляторы ноутбуков и множество держателей аккумуляторов. Во-первых, откройте аккумуляторную батарею ноутбука и извлеките небольшие аккумуляторные элементы внутри, вам также необходимо проверить напряжение батарей, чтобы убедиться, что они все еще пригодны для использования, а затем поместите их в держатель батареи и используйте паяльник, чтобы соединить все терминалов.

Вам также потребуется плата защиты литиевой батареи 3S3.3V с симметричной схемой для 3-х струнной. Найдите положительные и отрицательные точки платы батареи, прикрепите и соедините плату защиты с помощью паяльника. Затем, наконец, зарядное устройство USB от 4,5 – 40 В до 5 В, 2 А, понижающий преобразователь постоянного тока, модуль вольтметра. Этот внешний аккумулятор очень прочный и долговечный.

2. Аккумулятор Power Bank на 18650 мАч своими руками

Вы когда-нибудь задумывались о том, чтобы иметь возможность заряжать что угодно в дороге, смартфон, планшет и даже ноутбук? Вы можете одновременно заряжать до 7 устройств с помощью этого повербанка на 18650 мАч, и они оба будут полностью заряжены в течение короткого периода времени с помощью этого удивительного руководства. Шаги легкие и веселые. Питание также позволяет легко извлекать аккумуляторные элементы из отсека повербанка. С помощью этой функции вы можете легко заменить аккумуляторные элементы, если они разрядятся и нуждаются в замене, это поможет вашему блоку питания работать в течение длительного времени.

3. Блок питания для ноутбука своими руками

Этот блок питания предназначен для ноутбуков, но вы также можете использовать его для своих смартфонов и планшетов. Блок питания в основном состоит из литий-ионного аккумуляторного блока и понижающего и повышающего преобразователя. С помощью этого преобразователя блок питания можно заряжать от блока питания ноутбука, а затем заряжать ноутбук в течение примерно 3 часов, когда в вашем районе отключается электричество. .

Все комплектующие были заказаны на Алиэкспресс, вы можете заказать в своем любимом интернет-магазине, если вам так удобнее. Проверьте ссылку на это руководство и узнайте больше о вложении видео, которое проведет вас через процесс создания.

Щелкните для получения более подробной информации

4. Как сделать мобильный блок питания

Вот еще один удивительный блок питания, который предназначен только для зарядки телефонов Android. Вам понадобится повышающий преобразователь, паяльник, литий-ионный аккумулятор, переключатель, зарядный модуль, припой и несколько других материалов.Вы будете использовать аккумуляторы для ноутбуков, чтобы сделать этот блок питания. Это легкий блок питания, и его очень легко сделать.

Щелкните для получения более подробной информации

5. Как сделать перезаряжаемый блок питания

Вам нужен небольшой, портативный и перезаряжаемый блок питания? Тогда вам стоит попробовать это руководство. Этот внешний аккумулятор емкостью до 1000 мАч очень прост в изготовлении. Вот несколько компонентов, которые вам понадобятся: батарея постоянного тока, соединительные провода, паяльник, плата для зарядки с модулем преобразователя постоянного тока.Недостатком этого повербанка является то, что батарея может быстро выйти из строя, и впоследствии вам потребуется замена.

Нажмите, чтобы узнать подробнее

6. Аккумулятор Power Bank емкостью 60 000 мАч своими руками

Чтобы сделать этот удивительный аккумулятор емкостью 60 000 мАч, вам потребуется до 95 долларов США, и вам понадобится несколько материалов, необходимых для этой задачи. Этот внешний аккумулятор является портативным и может зарядить iPhone 18 раз, зарядить ноутбук-ультрабук, а также зарядить мини-холодильник в течение 15 часов.Материалы представляют собой плату защиты от липосакции 3s, которая поставляется с балансом, DC Step down с постоянным током, автомобильным инвестором 150 Вт 12 В и другими расходными материалами.

7. Блок питания на 10 000 мА·ч своими руками

С помощью этого видеоурока вы сможете сделать отличный блок питания на 10 000 мА·ч, который выглядит как коммерческий блок питания, который можно купить в магазине электротоваров. Вам понадобятся четыре батарейки, наждачная бумага, изолента, паяльник и несколько других материалов.В блоке питания также есть фонарик, поэтому вам нужно его приобрести и установить, когда вы будете собирать блок питания с нуля. Процесс изготовления очень прост, а внешний аккумулятор получается потрясающим.

8. Розетка Power Bank на 210 В, сделанная своими руками

Это потрясающая розетка Power Bank, предназначенная для зарядки ноутбуков, вентиляторов и других электрических устройств, если блок питания может выдерживать нагрузку устройств, которые он заряжает. . У него вилка, а не порт USB.Вы также можете заряжать свои смартфоны, но не от USB, а от кабеля питания телефона. Это не покадровое видео, создатель не пожалел времени, чтобы рассказать, как это было сделано, и его легко и несложно построить. Он также портативный, он не может поместиться в кармане, но вы можете легко носить его с собой, даже в сумке.

9. Блок питания с быстрой зарядкой своими руками

Вот блок питания с быстрой зарядкой мощностью более 70 Втч. Он прост в изготовлении и очень долговечен. Большинство телефонов в настоящее время сделаны с функцией быстрой зарядки, и владельцы указанного телефона очень скептически относятся к зарядке своего телефона с помощью зарядного устройства.Вам не нужно об этом беспокоиться, вы можете использовать этот блок питания для зарядки, и он сразу же достигнет быстрой зарядки.

10. Аккумулятор Ultimate 40AH для кемпинга

Уникальный аккумулятор для кемпинга. Прекрасно провести время наедине с семьей и друзьями — это удивительный опыт, наполненный волшебными моментами, всегда здорово запечатлеть и сохранить эти моменты, но они могут быть испорчены из-за низкого заряда батареи.

Добавить комментарий

Ваш адрес email не будет опубликован.
