Простая сигнализация своими руками на портале Сделай сам

 В настоящее время в интернете можно найти огромное количество информации о системах сигнализации с оповещением по GSM сетям, но так ли всегда необходим GSM дозвон? Иногда достаточно простой, локальной системы с сиреной, чтобы отпугнуть вора. Ведь общеизвестно, что при звуке сирены преступник отказывается от своих злых намерений.
 Самой дорогой частью сигнализации является центральный блок. Вот его-то и хотелось бы сделать самому. Безусловно, существует, достаточно простых схем на транзисторах и логических элементах, но они имеют низкую функциональность и существенные ограничения в работе. А хорошая сигнализация, как минимум, должна иметь следующие возможности:

1 Регулируемое время задержки срабатывания сигнализации, чтобы хозяин мог спокойно снять систему с охраны.

2 Регулируемое время работы сирены.

3 Звуковая индикация. Отсчет времени, за которое необходимо покинуть помещение или снять систему с охраны.

4 Световая, наружная индикация режима работы. Под охраной система или нет.

5 Перепостановка под охрану. После окончания работы сирены система должна снова перейти в рабочий режим.

6 Ограничение количества сработок. Защита от неисправного датчика, чтобы сирена не свистела сутками, пока вы не снимите с охраны или соседи ее не разобьют.

7 Память состояния при отключении питания. Сигнализация при подаче питания должна продолжить работу в том режиме, в котором она находилась до обесточивания.

8 Цивилизованный способ постановки под охрану – кодовая клавиатура или i-Button брелок, а не потайной тумблер.

 Наверное, все это можно организовать и на логических элементах, но только представьте, насколько сложной будет эта схема. Вывод один – использовать PIC контроллер. Знаю, что после этой фразы половина теряет интерес к происходящему, но без него никак. Да и не так уж это сложно, много подробных статей есть о простейших программаторах и программировании.


 Приняв к вниманию все вышеизложенное, получилась такая схема, ну и прошивка.




Совокупная стоимость всех деталей составляет 5-6$. Сложной схему не назовешь. В настройке не нуждается, главное правильно спаять. Собрать можно на «монтажке» или вытравить плату, если нужен не один экземпляр. А используя SMD элементы, хотя бы частично, в конечном итоге может получиться так:

Считыватель, вполне приличного вида, тоже можно сделать из подручных средств.

Прошивку, подробную инструкцию по настройке прибора можно скачать здесь
 Вопросы по прошивке, печатной плате, изготовлении считывателя, а так же советы и рекомендации направляйте на E-mail автора [email protected]



Сигнализация своими руками / Хабр

Каждый обеспокоен своей безопасностью. Можно попросить проектно-монтажную организацию сделать проект, а потом по нему монтаж. Но это неинтересно и втыкается в бюджет. Так что рассмотрим сигнализацию своими руками. Рассматривать будет охранно-пожарную сигнализацию (ОПС) и систему контроля управления доступом (СКУД) в квартире и доме (коттедже)

Проектирование

В начале надо определится с проектом. Проект должен быть, если это общественное место, к чему наш дом не относится. Но схема датчиков, где какой и куда подключен желателен, для будущего обслуживания.

Теперь определяемся с задачами. Количеством датчиков и проводами.

Пожарные шлейфы

Есть адресные и простые. Адресные использовать удобнее, но вывод делать дороже (обычно используется компьютер с соответствующим ПО), поэтому делаем простые.

Для обеспечения защиты от ложных срабатываний ставим в каждой комнате минимум по два дымника, кроме ванной и кухни. В ванной пожарная сигнализация не ставятся, а на кухни делаются датчики пламяни. Каждый извещатель контролирует зону 5-10 квадратных метра.

Рассмотрим небольшой пример: если комната 5 кв.метра — то два датчика, если 45 кв.метра — то 5 датчиков, равномерно расположенных по комнате (у датчика радиус действия примерно 3,5 метра). Не помещает пару ручников (на каждый выход отдельно). Ручники — датчик ручной, нажимаешь кнопку и срабатывает пожарная тревога.

Это нужно, если что-нибудь загорелось, а тревога не сработала, особенно если у Вас договор с пожарниками. Нажать кнопку быстрее, что звонить и называть адрес, когда надо пытаться локализовать пожар и уменьшить потери.

Датчики работают круглосуточно.

Провода

Питания и контроль шлейфа идет по двум проводам. Например, КСВВ 2х0,5. Но рекомендую сделать все же КПСЭнг-FRLS 1х2х0,5 или КПСЭВнг-FRLS 2х0,5 (ну или другой аналогичный с маркировкой FRLS), которые отличаются тем, что второй является витой парой.

Кабеля FRLS, кроме сертификата, являются огнестойкими. Ведь если пожар начался с кабелей, то пожарная сигнализация может не сработать или сработает в режим неисправность. Кабеля дороже в 2-5 раз, но их надо не так много и делается это на несколько лет (гарантийной срок — 5 лет).

FRLS — обязательное требование для пожарников.

Подключение

Датчики подключаются последовательно, схема подключения есть в любой инструкции (как к самим датчикам, так и к приемным приборам).

Охранные шлейфы

Обеспечиваем два контура защита (требуется СП). Первый — периметр дома или квартиры, к этому относятся двери и окна, второй внутренний — датчики движения. Это удобно, если Вы живете в доме, тогда можно на ночь включать охранные датчики на периметр и спать спокойнее. Правильнее будет сделать шлейфы по комнатам, чтобы было понятно, в какой комнате сработала тревога, но так надо больше шлейфов и это надо учитывать.

Провода

Эти датчики считаются уже активными и им надо питание 12В. Используется провода четырех жильные, такие как КСВВ 4х0,5 и подобные. Можно использовать UTP 2x2x0.51.

Подключение

Датчики подключаются последовательно.

Монтаж

Тут все просто, проблем быть не должно. Главное соблюдать некоторые правила:


  • Провода подальше от силовых (220В).
  • Через стенку дополнительно в кембрике.
  • В инструкциях к датчикам есть советы по размещению и подключению.
Обслуживание

С датчиков обтирать пыть. Раз в 3-4 месяца проверять работоспособность охранных датчиков, тестировать дымники (у них есть кнопка теста). Проверять напряжение на клеммах питания и аккумулятора. Обычно есть в инструкции, как проводить обслуживание.

Приборы

Лучше пользоваться приборами одной системы, например болид или рубеж, т.е. датчики и приемно-контрольный прибор (ПКП) одной фирмы. Так же желательно использовать извещатели одной фирмы, например DSC и ТЕКО.

Можно открыть сайт болида или рубежа и посмотреть типовые схемы (общие схемы куда-что подключается), но мы пойдем другим путем.

Вариант 1

Ставим охрану с лучших традициях американских фильмов.

Берем фирму DSC На входе будет клавиатура (в доме — в тамбуре, гараже и отдельно в бане и других помещениях) допустим LCD5501E. Сам прибор будет PC1864 и расширители на каждое дополнительное помещение PC5108. ИК датчики (на движение) и звуковые берем фирмы ТЕКО Астра-5А (или если есть животные Астра-511 или Астра-512, в зависимости от веса) и Астра-С, соответственно.


За пожарку будет отвечать ВЭРС-ПК1ТМ — с одним шлейфом с дымниками ДИП-3СУ (ИП 212-3СУ) и ручник ИПР-55 фирмы Ирсет-Центр. В доме используем ВЭРС-ПК4-04 с четырьмя или ВЭРС-ПК8-02 с восемью шлейфами (для каждой постройки нужен отдельный шлейф и желательно разбить по этажам, чтобы было понятно куда бежать и где тушить.

Не забываем про резисторы (сопротивление) в конце шлейфов и у дымников, которые нужны для контроля целостности шлейфа. Если кабель оборвут или будет КЗ, то прибор выдаст сигнал неисправность.

Лучше все ПКП разместить в металлический ящик, например ЩМП-2-0.

Оповещением будет заниматься сирены Свирель внутри здания и снаружи Гром-12К. Свирель — маленькая «пищалка», которая Вас точно поднимет с постели, даже если Вы спите у соседей. В квартире такое ставить не рекомендуется (или нужно предупредить всех соседей) или ставить которая тише, например, ТОН-1С-12

Надо пару аварийных светильников, чтобы ночью было легче без электричества ориентироваться (отключили электричество — они включились). Не забываем про аккумуляторы в ПКП.

Потом звонит в охранную фирму и ставимся к ним на охрану. Приедут охранники и техники проверять оборудование и скажут что надо (купить передатчик у них и пару реле, например УК/ВК-02) и ставимся на охрану.

Хотя лучше позвонить в фирму и спросить насчет оборудования. Желательно выбирать фирму у которой недалеко пост и имеет лицензии на монтаж, обслуживание и охрану и сертификаты на охрану и техников.

Вариант 2

Защита своими силами.


Ставим Мираж-GSM-А4-03 фирмы НПО Стелс, у которого 4 шлейфа или Мираж-GSM-M8-03 с 8 шлейфами. втыкаем в него две симки, настраиваем. Подключаем датчики из предыдущего варианта. Можно подключить сирену. В случае тревоги сработает сирена и отправится СМС (или сообщит голосовой робот), что и где сработало. В банке договорились и отдали телефон в охранную организацию, при сработке они приезжали. В итоге директор банка, СБ банка и охранная фирма знали, что сработала сигнализация.


Пожарные шлейфы работают круглосуточно, а на охрану ставится электронным ключом.

Выводы

Своими силами сделать не сложно от начала до конца. Заказывать проект стоит денег (и выйдет как сама сигнализация), рабочая документация выйдет дешевле (делаются схемы и подключение). Монтаж тоже удорожит систему почти в двое, и если Вы не уверены в своих силах и тем более не держали в руках дрель и перфоратор, то лучше не делать самому. Охрана — дело ответственное и если Вы работаете рядом то можно и самому защищать свой дом, как настоящий мужчина.

Но посмотрим в правде глаза. Если есть знакомый проектировщик ОПС или найдете в проектной организации шабашкой (некоторые начальники, да и сами проектировщики берут). Лучше заказать хотя бы рабочую документацию, в итоге Вам подберут оборудование, его размещение и составят список материалов. Монтаж в этом случае сделать не сложно.

На охрану лучше поставиться. Ведь если ограбят (ну всякое бывает), то они должны возместить ущерб, если Вы при уходе поставили на охрану, но читать договор в любом случае надо внимательно. Там написано кто виноват и кто будет возмещать ущерб.

Некоторые охранные предприятия имеют лицензии на пожаротущение, это будет большим плюсом. Ведь после сработки пожарной сигнализации, надо звонить самому в 03, либо прописывать в договор охранной фирме, чтобы они звонили при тревоге.

Аббревиатуры:
ОПС — охранно-пожарная сигнализация
СКУД — система контроля управления доступом (домофон, электрозамки)
Датчик (в тексте) — изещатель пожарный или охранный
Дымники — это извещатель пожарный реагирующие на дым, но могут давать ложные срабатывания на пыль, в ванной и на кухне из-за пара могут давать сработку.
Датчики пламяни — это извещатель пожарный реагирующий на пламя.
Ручники — извещатель пожарный ручной или ИПР, нажимаешь кнопку и срабатывает пожарная тревога.
Приемный прибор (в тексте) или приемно-контрольный прибор (ПКП) — прибор, следящий за состоянием шлейфов и выдающий тревогу.
ИК датчик — извещатель охранный объемный оптико-электронный, реагирующий на движение.
СМК — извещатель охранный магнитоконтактный, реагирующий на отдаление магнита от геркона, ставится на двери.
Звуковые — извещатель охранный звуковой, обычно реагирует на разбитие стекла.

P.S. Модераторы могут перенести в нужный раздел.
P.S.2. Если есть вопросы или примечания, я отвечу.
P.S.3. Могу сделать примерный проект (документацию), если кому то надо и предоставит схемы
P.S.4. «стиль изложения как у пещерного человека» (с) slaum — если укажите, где стилистические ошибки и как исправить буду премного благодарен. Лучше в личку.

Статью разместил тут

Как сделать простую охранную сигнализацию своими руками

Дача, отдельно стоящие хозяйственные постройки во дворе частного дома также могут стать объектом посягательств воров.Устанавливать в них промышленную охранную систему нецелесообразно, она будет стоить дороже, чем все вещи, хранящиеся в таких помещениях.

Но и оставлять совсем без защиты не стоит, любители поживиться за чужой счет если и не унесут ваше имущество, то причинят вред конструкции строении, на восстановление которых потребуются средства. Поэтому многие считают, что идеальным решением станет простая охранная сигнализация, своими руками ее может сделать практически каждый.

Содержание:

  1. Немного о системе охраны
  2. Самодельные системы и их виды
  3. Проект сигнализации — нужен или нет?
  4. Схемы на реле времени
  5. Все за и против самодельных систем охраны

Что входит в такую систему?

Обычно в таких моделях используют ИК датчик движения, сирену и другие комплектующие для сборки устройства. Но так как проводные извещатели рассчитаны на работу от сети в 220 В, то его придется модернизировать и перевести на 12 В. Для этого в схему добавляется реле на 6 В. Питание подается на датчик через выключатель. При срабатывании устройства напряжение поступает на обмотку реле, оно срабатывает и приводит к включению сирены.

При необходимости к такой схеме может быть подключено до нескольких устройств подачи звукового сигнала. Наличие в датчике регулятора позволяет выставлять время подачи сигнала после срабатывания сирены, обычно оно составляет не более 10 секунд. Выключается схема при помощи специального устройства, которое коммутируется ключом.

Рассмотренная простая охранная сигнализация одна из самых примитивных, она легко собирается своими руками и является экономной в плане расхода электроэнергии. Например, на зиму потребуется не более 16 щелочных батареек. Работает такая схема в любых условиях и способна выдерживать даже отрицательные температуры, так что вполне подходит для установки на неотапливаемой дач.

Виды самодельных схем

Сборка и установка системы собственными руками имеет ряд преимуществ. Она позволяет сэкономить средства, исключает возможность пособничества сотрудников компании, занимающейся установкой, ворам. Но самое главное в процессе изготовления и монтажа вы тщательно изучите структуру сигнализации, сможете сами устранять неполадки, вносить коррективы в нее, подключая дополнительные датчики и усовершенствовать свою разработку.

Смотрим видео, самодельная система охраны:

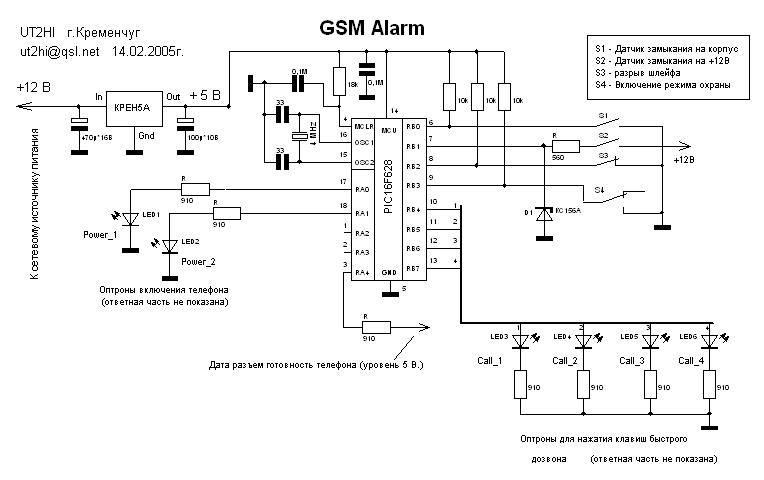

На рынке можно найти немало GSM модулей для подачи сигнала на указанный номер при замыкании контактов на одном из входов. Эти приборы универсальны и могут подключаться к любому ПКП.

Если вы уже выбрали датчики охранной сигнализации, то далее идет их подключение к запрограммированному прибору, что достаточно легко выполнить каждому, кто в состоянии найти «плюс» и «минус» в схеме. Опять же при самостоятельно произведенном монтаже вы сможете детально разобраться с прокладкой кабелей и в случае поломки устраните ее без проблем.

Смотрим видео о покупной системе GSM:

Недостатком схемы является звучание сирены до момента выключения сигнализации кнопкой. Для его устранения система дополняется еще одним реле время срабатывания контактов в котором не превышает 120-180 сек. По истечении данного промежутка сирена отключается и находится в таком положении до включения режима охраны.

Вторая из предлагаемых к реализации схем охранной сигнализации, собираемой своими руками,основана на одном реле. Время работы сирены в ней задается при помощи реле. А в ждущий режим она переходит после обесточивания системы. В этой схеме применяется тиристор, обеспечивающий пожарную и электрическую безопасность оборудования.

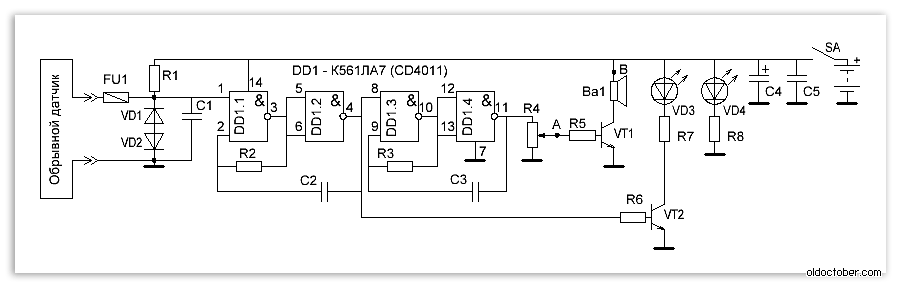

Оно рассчитана на подключение большого числа датчиков различного назначения. Например, для стекол можно использовать извещатели в виде полосок металлической фольги, срабатывающие при их разбивании. Их соединение в общую сеть выполняют последовательно.

Возможно использование и другого вида тиристоров. Например, модель ПЭВ-10 мощностью до 10 Вт или несколько с меньшим номиналом.

При разрыве цепи сработает реле, что приведет к включению сирены или любого мощного звонка. Дополнительно в схему может включаться лампочка, являющаяся вспомогательным элементом, не влияющим на работу системы.

Надежен ли такой способ охраны?

Защита имущества в наше время становится самым актуальным вопросом. И способ его решения зависит от многих факторов, но часто решающим среди них становится стоимость.

Не имеет смысла устанавливать сигнализацию, цена которой превышает ценность охраняемого имущества. Для таких случаев идеальным решением является разработка и установка системы самостоятельно.

Но будет ли такая сигнализация эффективной? В некоторых случаях она конечно сможет отпугнуть воров, но для надежной охраны лучше воспользоваться профессиональным оборудованием и услугами специалистов. Применение пультовой охраны станет не только надежной охраной, но и позволит вернуть средства, если все же ограбление будет совершено.

Простая автосигнализация своими руками — Автосигнализации

Самодельная сигнализация для авто

Если Вы обладатель дорогого автомобиля, то больше всего эта статья не для Вас. А если у Вас довольно скромный автомобиль и Вы хотите с минимальными затратами (что совсем не пропорционально качеству) защитить свой автомобиль — тогда это описание для Вас.

Дело в том, что сигнализация для автомобиля не должна стоить более 5% его рыночной стоимости, что для подержанного автомобиля является суммой, за которую Вы не сможете купить готовую, более-менее надежную, сигнализацию. Опасность для авто без сигнализации не только в его угоне, но и в самом проникновении в салон, краже имущества, документов и т. д. что в нынешних условиях очень распространено.

Ущерб может быть небольшим, а может и превышать стоимость самого автомобиля. В автоинспекции такие случаи зачастую вообще не рассматриваются, так как для них мало улик и дело вообще не возбуждают, заявляя что Вы сами где-то забыли барсетку или документы, а денег вообще у Вас не было. У моих знакомых было несколько подобных случаев, хотя автомобили и были оборудованы покупными сигнализациями.

А дело в том, что не дорогие (хотя это для кого-как), да и довольно денежные стандартные сигнализации мошенники и воры давно научились обходить. И вскрыть (угнать или ограбить) автомобиль, оборудованный такой стандартной покупной сигнализацией стало в разы проще. Сейчас существует множество различных сканеров, с помощью которых злоумышленник считывает код Вашей сигнализации, когда Вы ставите авто на охрану, подавая команду по радио с брелка.

Все, у «нехорошего человека» уже есть Ваш код и он легко может как открыть авто, так и закрыть, вообще не привлекая внимания. Дальше, я думаю, все всем понятно. Поэтому имея такую сигнализацию Вы в разы увеличиваете потенциальный угон или кражу из автомобиля, даже по сравнению, если бы Вы просто заперли ключом, без возможности дистанционного открытия дверей. А если еще учесть человеческий фактор — мастер, устанавливаемый Вам сигнализацию естественно может знать как ее отключить, изготовить дубликат и т. д.

Конечно, большинство мастеров — люди порядочные, но факты говорят о том, что если есть возможность, то кто-то всегда ей воспользуется. Данные могут передаваться заинтересованным лицам и «выстрелить» через год-два после установки сигнализации. Связать это в одно целое будет практически невозможно, а доказать тем более.

Есть еще много доводов не в пользу стандартных покупных автосигнализаций низкого и среднего класса, не говоря уже о затратной части.

Рассмотрим функции, которые должна выполнять простая, недорогая автосигнализация сделанная своими руками:

  • Сигнализация должна реагировать на проникновение в автомобиль, например с помощью датчика движения ИК, или же от стандартных кнопок включения света, которые срабатывают при открытии двери или багажника (наиболее дешевый вариант, прост в реализации, но тем не менее довольно функционален).
  • Автосигнализация при проникновении должна оповещать с помощью звука, штатного сигнала или дополнительной сирены. Это оповещение должно длится определенное время, например две — пять минут, а потом автоматически отключаться.
  • После срабатывания сигнализации система должна перейти в режим несанкционированного проникновения — многократно срабатывать, заблокировать запуск двигателя и т. п.
  • — Сигнализация автомобиля должна потреблять низкий ток, исключая разряд аккумулятора (штатного или дополнительного) в процессе длительной стоянки авто на охране.
  • Механизм включения, перевод в режим охраны и отключения сигнализации. В простом случае, небольшая задержка (5-10с), после включения потайного тумблера, на время выхода из машины и закрытии двери.
  • Простая в изготовлении и подключении с малыми финансовыми затратами при максимальной эффективности.

Такая сигнализация надежно защитит даже такое произведение как Шестиколесный «запорожец-хаммер»

Ниже представлена одна из самых простых схем автомобильной сигнализации, которую Вы можете сделать самостоятельно.

Автосигнализация сочетает в себе акустическую сигнализацию, срабатывающую от замыкания датчиков (кнопки включения света дверей и багажника) и при включения зажигания и блокирует запуск двигателя.

Данная схема подходит для установки на отечественные автомобили, оборудованные классической контактной системой зажигания (ВАЗ, Москвич, Волга, и т. д) и любые зарубежные, с подобной контактной системой зажигания. (Ранее все автомобили имели контактную систему зажигания — повернули ключ — замкнулись контакты), Возможна установка и во многие новые автомобили.

Схема самодельной автосигнализации достаточно проста и понятна любому начинающему радиолюбителю. Все детали общедоступны и стоят копейки. Подключение в электрическую схему автомобиля также показано на схеме. Жирной линией выделен сам блок сигнализации, который собирается в небольшом пластмассовом корпусе, подбирается из имеющихся или можно приобрести на радиорынке — на Ваш вкус.

Все что за пределами жирного прямоугольника — это элементы электрооборудования Вашего автомобиля, а также другие дополнительные элементы, которые вводятся в схему автомобиля (Датчики К2 и КЗ, два реле Р1 и Р2, тумблер 51).

Используются два типа контактных датчиков — штатные выключателя внутрисалонного освещения, расположенные в дверях автомобиля (они соединены параллельно, поэтому на схеме обозначен один датчик К1 и одна лампа освещения Н1), и специально установленные датчики (типа дверных) под крышку капота и багажника, если багажник не оборудован штатным выключателем, подобным дверным — так чтобы в закрытом состоянии их кнопки были нажаты, а контакты разомкнуты. При открывании контакты должны замыкаться.

В качестве источника звукового сигнала системы автосигнализации может быть использован штатный сигнал Вашего любимого автомобиля или установленная покупная сирена. Включение сигнала производится при помощи дополнительного электромагнитного реле достаточной мощности (так как ток через катушку сигнала проходит порядочный), которое необходимо установить в подкапотном пространстве автомобиля — Р1. Такое же реле Р2 используется для блокировки системы зажигания. В принципе, это реле можно разместить в коробке самой сигнализации. Его обмотка включена параллельно обмотке Р1 и при срабатывании сигнализации реле Р2 своими контактами шунтирует конденсатор С системы зажигания, что приводит к невозможности искрообразованию и запуску двигателя.

Включается автомобильная сигнализация при помощи микротумблера 51, который надо установить в «секретном месте» внутри автомобиля (обычно где-то под панелью), известном только Вам и доверенным лицам. После включения питания устройство в течении 15-20 секунд не будет реагировать на состояние всех датчиков. Это время отводится на выход из автомобиля и закрывание дверей. По истечению этого времени сигнализация автомобиля переходит в режим охраны.

Для увеличения надежности можно применить независимый дополнительный небольшой аккумулятор, это по желанию, хотению и финансовым возможностям.

Даже без независимого источника питания такая сигнализация в современных условиях будет надежнее простой покупной с радиобрелком. Про стоимость понятно и так.

как привязать брелок к сигналке

из чего состоит сигнализация автомобиля

как настроить автозапуск на starline

сигнализация с обратной связью и центральным замком

неисправности автосигнализации томагавк 9010 и их устранение

сигнализация starline с автозапуском инструкция по эксплуатации

Простая сигнализация на дверь | Сделай сам своими руками


Простейшая сигнализация оповестит вас от неожиданном вторжении нежданного гостя на вашу территорию. Она устанавливается на дверь и срабатывает при её открывании. Вам понадобится всего пара элементов и дверная сигнализация готова.

Понадобится:


  • Прищепка бельевая
  • Пистолет с горячим клеем.
  • Батарейки.
  • Зуммер.
  • Веревка.
  • Шуруповерт со сверлом.

Изготовление простой дверной сигнализации




Наносим горячий клей и приклеиваем две батарейки по сторонам прищепки.






С помощью сверла сверлим отверстия в зажимных губках и вворачиваем винты, как на фото.








Получилась вот что.

Берем зуммер. Отрезаем лишнее и зачищаем провода.





Залуживаем оголенные концы.


Залуживаем болты прищепки.


Приклеиваем зуммер сбоку прищепки.


Припаиваем один провод к батарейке, второй к одному болту. Красный провод зуммера — клюс, он должен идти к плюсу батарейки.


Вот так:

Берем провод и соединяем элементы питания последовательно.









Берем провод, допаиваем минус батарейки к оставшемуся болту. При этом зуммер должен заработать, так как болты образовали между собой контакт.




Берем кусочек пластика и вырезаем из него перемычку.





Делаем отверстие.

Отрезаем отрезок толстой нитки. И прикрепляем к этой перемычке.








Вставляем перемычку в прищепку.

Сигнализация готова, переходим к её установке. Смажем клеем батарейки и приклеим к двери.



Нитку перемычки приклеим к косяку двери.


Теперь, когда дверь откроется, нитка выдернет перемычку. Болты замкнутся и сработает зуммер. Его громкости вполне достаточно чтобы среагировать.


Смотрите видео инструкцию простой сигнализации на дверь


[media=https://www.youtube.com/watch?v=gmWz9oNeEoc]

Простая сигнализация своими руками — Мои статьи — Каталог статей

О сохранности своего имущества в доме, офисе, гараже, на даче в наше время задумывается каждый. Но узнав, сколько стоит весь комплекс услуг по установке, одни отказываются, решив, что украденные ценности будут дешевле, чем сигнализация, другие скрепят, но устанавливают, а третьи решают эту проблему самостоятельно.

   Охранная сигнализация состоит из трех основных частей:

  1.  Датчики. Датчики движения, разрушения стекла, открывания, дыма и т.д.

  2.  Центральный блок. Прибор, к которому приходит информация от датчиков

  3. Исполнительные устройства. Сирены, лампы, GSM дозвонщики и т.д.

     В настоящее время в интернете можно найти огромное количество информации о системах сигнализации с оповещением по GSM сетям, но так ли всегда необходим GSM дозвон? Иногда достаточно простой, локальной системы с сиреной, чтобы отпугнуть вора. Ведь общеизвестно, что при звуке сирены преступник отказывается от своих злых намерений.
     Самой дорогой частью сигнализации является центральный блок. Вот его-то и хотелось бы сделать самому. Безусловно, существует, достаточно простых схем на транзисторах и логических элементах, но они имеют низкую функциональность и существенные ограничения в работе. А хорошая сигнализация, как минимум, должна иметь следующие возможности:

  • Регулируемое время задержки срабатывания сигнализации, чтобы хозяин мог спокойно снять систему с охраны.
  •  Регулируемое время работы сирены.
  •  Звуковая индикация. Отсчет времени, за которое необходимо покинуть помещение или снять систему с охраны.
  •  Световая, наружная индикация режима работы. Под охраной система или нет.
  •  Перепостановка под охрану. После окончания работы сирены система должна снова перейти в рабочий режим.
  •  Ограничение количества сработок. Защита от неисправного датчика, чтобы сирена не свистела сутками, пока вы не снимите с охраны или соседи ее не разобьют.
  •  Память состояния при отключении питания. Сигнализация при подаче питания должна продолжить работу в том режиме, в котором она находилась до обесточивания.

 Цивилизованный способ постановки под охрану – кодовая клавиатура или i-Button брелок, а не потайной тумблер.
     Наверное, все это можно организовать и на логических элементах, но только представьте, насколько сложной будет эта схема. Вывод один – использовать PIC контроллер. Знаю, что после этой фразы половина теряет интерес к происходящему, но без него никак. Да и не так уж это сложно, много подробных статей есть о простейших программаторах и программировании.

     Приняв к вниманию все вышеизложенное, получилась такая схема, ну и прошивка.

Cовокупная стоимость всех деталей составляет 5-6$. Сложной схему не назовешь. В настройке не нуждается, главное правильно спаять. Собрать можно на «монтажке» или вытравить плату, если нужен не один экземпляр. А используя SMD элементы, хотя бы частично, в конечном итоге может получиться так:

Считыватель, вполне приличного вида, тоже можно сделать из подручных средств.



Еще  немного фото данного устройства.




Прошивку, подробную инструкцию по настройке прибора можно скачать здесь:http://leds.ucoz.ru/load/prostaja_signalizacija_svoimi_rukami/1-1-0-3

   Вопросы по прошивке, печатной плате, изготовлении считывателя, а так же советы и рекомендации направляйте на E-mail автора: [email protected]

PS: Поставил сигнализацию на квартиру. Очень доволен. Все стабильно работает. Скоро поставлю на гараж. В планах сделать устройство, которое будет ставить и снимать с охраны эту сигнализацию, оповещать о сработке сигнализации.


Сигнализация в гараж своими руками с датчиком движения

Главная » Разное » Сигнализация в гараж своими руками с датчиком движения

Автономная GSM сигнализация в гараж — Сообщество «Гараж Мечты» на DRIVE2

Всем доброго времени суток.
Давно хотел установить себе в гараж охранную GSM сигнализацию в гараж, и вот наконец-то созрел)))
За основу взял готовую китайскую сигналку, заказал её на сайте алиэкспресс, на тот момент когда её заказывал на её была очень хорошая скидка и плюс сама сигналка находилась на складе в России, в итоги мало того что она обошлась мне за халяву к тому же ещё приехала за 3 дня.
ru.aliexpress.com/item/Ne…=2114.13010608.0.0.wwoY69

В комплекте с сигнализацией шли дав беспроводных датчика, датчик движения и двери, так же в комплект входила сирена и два брелка. Поскольку гараж у меня постоянно не отапливается беспроводные датчики, вероятнее всего на морозе могли бы глючить, введу замерзания батарейки с которой они питаются, поэтому было принято решение на дверь и ворота поставить обычные проводные датчики типа геркон, а объёмник (датчик движения) в плане эксперимента оставить беспроводным.

геркон

объёмник

Когда я выбирал себе замки на гараж мне часто попадались матерьяты о том как вскрывают гаражи, и очень часто попадалось что жулики тупо отгибают верхний или нижний угол воротины или калитки,

поэтому чтобы в случае отгиба угла воротины или калитки датчик у меня оказался в нужном угле, я просто поставил их два верху и внизу.

Далее в плене питания сигнализации. У меня гараж находится в кооперативе где по ночам нет подачи электричества, также в некоторые дни его тоже нет, и самое главное в целях пожарной безопасности, гараж запитывается с розетки которая находиться на улице т. е. если меня нет в гараже то в нем нет и электричества, поэтому нужно сделать чтобы сигнализация могла работать автономно длительное время.
Данная сингалка запитывается с блока питания на 12В, поэтому в качестве источника питания мы взяли обычный автомобильный АКБ, который подключен к зарядному устройству, в итоги когда меня нет в гараже АКБ питает сигналку, а когда я приезжаю в гараж и включаю свет АКБ начинает автоматически заряжаться. Поскольку напряжение на АКБ может быть разное, повышенное в момент заряда или наоборот пониженное если АКБ разряжен, для того чтобы на нашу сигналку приходило всегда 12В мы подключили её через повышающий — понижающий преобразователь 20 Вт 5-32 В до 1.2-35 В, который заказали там же на алиэкспресс.
ru.aliexpress.com/item/Bo…=2114.13010608.0.0.wwoY69

Полный размер

В итоги получили общий потребляемый ток около 50мА, из них 40мА на сигналку и 10мА на преобразователь. Таким образом у нас получилось сделать GSM сигнализацию с довольно неплохой автономностью, при более менее нормальном аккумуляторе.

Более подробно о работе сигналки можно глянуть в видео

Охранная сигнализация для гаража своими руками: схемы, решения
