Простой сварочный аппарат из микроволновки

Простой сварочный аппарат для электродуговой сварки может сделать каждый в домашних условиях, не применяя никакого специализированного оборудования или схем. Все что нам понадобиться это всего на всего две микроволновые печи, которые можно найти на свалке или два трансформатора из них.

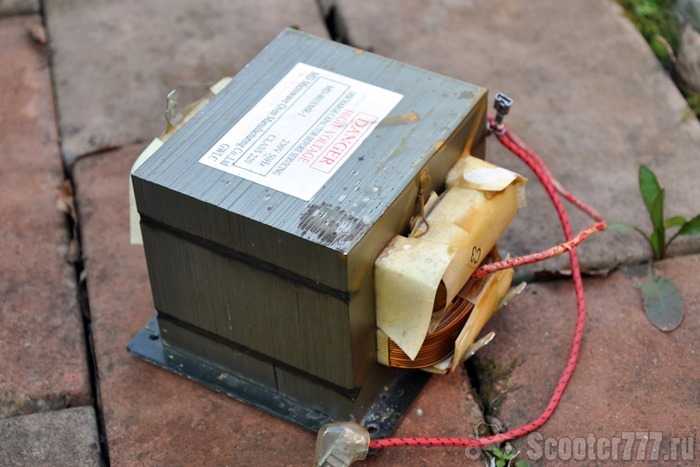

Разбираем микроволновки и вытаскиваем трансформаторы.

Эти трансформаторы повышающие, то есть преобразуют 220 Вольт в напряжение порядка 2,5 кВ, нужное для работы магнетрона. Поэтому вторичная обмотка у них содержит менее толстый провод и с большим количеством витком. Такой трансформатор имеет мощность порядка 1200 Вт.
Чтобы собрать сварочный аппарат для дуговой сварки нам не придется разбирать сердечник этих трансформаторов. Мы просто спилим и высверлим вторичную высоковольтную обмотку. Обычно эта обмотка идет с верху, а первичная на 220 В снизу.
Инструмент, который нам понадобиться для работы.

Изготовление простого сварочного аппарата из микроволновки своими руками


Берем трансформатор и закрепляем, чтобы он не двигался.
Берем ножовку по металлу и срезаем вторичную обмотку с обеих сторон у обоих трансформаторов. Если решитесь повторить, то будьте осторожны, не повредите первичную обмотку.



Затем сверлим обмотку дрелью со сверлом по металлу, снимаем тем самым внутреннее напряжение металлов, чтобы было проще выбить остатки.



Выбиваем остатки намотки.

У нас получилось два трансформатора с обмотками на 220 В. Трансформатор с лева, над обмоткой, имеет токовый шунт, разделяющий обмотки. Для увеличения мощности их тоже нужно выбивать. Такая манипуляция повысит мощность трансформатора процентов на 20-25.
Ещё бывает между большими обмотками маленькая низковольтная обмотка из пары проводов – её тоже выкидываем.

Берем многожильный провод в пластиковой изоляции сечением шесть квадратов и длиной 11-12 метров. Можно взять более многожильный провод, не грубый как у меня в примере.


Я намотал примерно 17-18 витков на каждый трансформатор, в высоту 6 рядов и в толщину 3 слоя.





Обмотки включаются последовательно. Я мотал все одним проводом, но можно мотать каждый трансформатор в отдельности, а затем соединить. Вся намотка очень плотная, не должна болтаться.

После завершения намотки, подключаем высоковольтные обмотки на 220 В параллельно. Я использовал автомобильные наконечники, с изоляцией термоусадочной трубкой.

Включаю в сеть всю конструкцию, и замеряю напряжение на вторичке, которую намотал. Получилась порядка 31-32 Вольт.

Затем я взял деревянную доску и прикрутил оба трансформатора саморезами, чтобы получилось единое целое.

При сварке я буду использовать электроды 2,5 мм и варить две железки толщиной 2 мм.


Вот результат.



В принципе варить можно, но не долго, так как трансформаторы сильно нагреваются и поэтому после каждого электрода нужно дать время аппарату остыть.
Тока хватает, поэтому варить тонкий металл не особо получается, так как его просто режет. Для уменьшения тока в цепи можно использовать дроссель или балансный резистор. В роли резистора можно взять отрезок стальной проволоки, включив его в цепь низковольтной обмотки, и уже его длинной подбирать ток, настраивая ровность горения дуги.
Результатом я доволен, для домашних нужд вполне сгодиться, учитывая ещё то, что все фактически мне досталось бесплатно.

Сморите видео изготовления сварочного аппарата для дуговой сварки


Мощный сварочный аппарат из микроволновки своими руками | AVTO CLASS

Всем привет! Сегордня я покажу Вам, как из старой негодной микроволновки сделать мощный сварочный аппарат. Это классная самоделка для своего пользования. Изначально разберем микроволновую печь.

Всем привет! Сегордня я покажу Вам, как из старой негодной микроволновки сделать мощный сварочный аппарат. Это классная самоделка для своего пользования. Изначально разберем микроволновую печь.

Нам нужен трансформатор.

Нам нужен трансформатор.

Из трансформатора демонтируем вторичную обмотку.

Из трансформатора демонтируем вторичную обмотку.

Отрежем при помощи болгарки торчащие ветки.

Отрежем при помощи болгарки торчащие ветки.

А оставшуюся проволку в железе просверлим для того, чтобы был ход для вытягивания оставшейся проволки.

А оставшуюся проволку в железе просверлим для того, чтобы был ход для вытягивания оставшейся проволки.

Вот такое отверстие должно пголучиться.

Вот такое отверстие должно пголучиться.

Вытенем оставшуюся проволку при помощи узкогубцев. После извлечения проволки нужно снять все лишнее, даже железные проставки. Должна остаться только первичная обмотка.

Вытенем оставшуюся проволку при помощи узкогубцев. После извлечения проволки нужно снять все лишнее, даже железные проставки. Должна остаться только первичная обмотка.

В итоге у нас получилось два трансформатора от микроволновки.

В итоге у нас получилось два трансформатора от микроволновки.

Их нужно сварить между собой.

Их нужно сварить между собой.

Получилась вот такая заготовка.

Получилась вот такая заготовка.

Вторичной обмоткой на двух трансформаторах будет толстый сварочный многожильный провод.

Вторичной обмоткой на двух трансформаторах будет толстый сварочный многожильный провод.

Сделаем по два витка на двух трансформаторах.

Сделаем по два витка на двух трансформаторах.

При помощи оконцевателей подключим вторичной обмотки трансформаторов параллельно.

При помощи оконцевателей подключим вторичной обмотки трансформаторов параллельно.

Оконцеватель я сделал из обычной металлической трубки.

Оконцеватель я сделал из обычной металлической трубки.

Оденем термоусадочные трубки, нагреем их и закрепим оконцеватели.

Оденем термоусадочные трубки, нагреем их и закрепим оконцеватели.

Сейчас нам понадобится 16-ый швеллер.

Сейчас нам понадобится 16-ый швеллер.

В размеченном месте просверлим отверстие диаметром 8 мм.

В размеченном месте просверлим отверстие диаметром 8 мм.

К швеллеру приварим два уголка с отверстиями диаметром 8 мм.

К швеллеру приварим два уголка с отверстиями диаметром 8 мм.

Получилась вот такая деталь.

Получилась вот такая деталь.

Подготовим еще одну деталь.

Подготовим еще одну деталь.

Произведем сборку самодельной конструкции.

Произведем сборку самодельной конструкции.

В эту область установим пружину.

В эту область установим пружину.

Прикрутим ручку.

Прикрутим ручку.

В швеллере просверлим 4-е отверстия диаметром 6 мм.

В швеллере просверлим 4-е отверстия диаметром 6 мм.

Две первичные обмотки 2-ух трансформаторов нужно соединить параллельно так, как вторичные две обмотки.

Две первичные обмотки 2-ух трансформаторов нужно соединить параллельно так, как вторичные две обмотки.

На провода одеваем термоусадочные трубки и нагреваем их.

На провода одеваем термоусадочные трубки и нагреваем их.

Прикрутим два трансформатора к швеллеру.

Прикрутим два трансформатора к швеллеру.

Получилось вот такое классное устройство.

Получилось вот такое классное устройство.

К верхнему трансформатору приклеим кусок дощечки.

К верхнему трансформатору приклеим кусок дощечки.

Прикрутим выключатель.

Прикрутим выключатель.

Прикрутим выключатель и подключим сетевой провод.

Прикрутим выключатель и подключим сетевой провод.

Сейчас понадобятся медные болты, с втягивающего от стартера.

Сейчас понадобятся медные болты, с втягивающего от стартера.

Концы болтов нужно заострить, придать коническую форму.

Концы болтов нужно заострить, придать коническую форму.

Произведем сборку.

Произведем сборку.

В качестве изоляторов я поставил гитенаксовые пластины.

В качестве изоляторов я поставил гитенаксовые пластины.

Самоделка готова. Будем тестировать.

Самоделка готова. Будем тестировать.

Приварим точечной сваркой два лезвия сломанных ножей.

Приварим точечной сваркой два лезвия сломанных ножей.

Оторвать невозможно.

Оторвать невозможно.

Приварили два гвоздя для примера.

Приварили два гвоздя для примера.

Работает идеально.

Работает идеально.

Легким движением рук из старой негодной микроволновки получился мощный сварочный аппарат. Контактная точечная сварка своими руками. Попробуйте сделать себе это полезное изобретение!

Легким движением рук из старой негодной микроволновки получился мощный сварочный аппарат. Контактная точечная сварка своими руками. Попробуйте сделать себе это полезное изобретение!

Желаю приятного просмотра! Ставим лайки, комментируем публикацию и делимся ею в соц. сетях, подписываемся на канал «AVTO CLASS»!

Точечная сварка своими руками из микроволновки – схема, видео, фото

Точечная сварка, как известно, выполняется на специализированном оборудовании, однако подобное устройство можно не только найти в серийном исполнении, но и сделать своими руками: для этого пригодится трансформатор, извлеченный из старой микроволновки. Аппарат, полученный в итоге, даст вам возможность качественно выполнять точечную сварку при помощи переменного тока, сила которого не регулируется.

Самодельный аппарат для точечной сварки в сборе

Трансформатор выступает важнейшим элементом любого такого устройства для точечной сварки: его задача состоит в том, чтобы увеличить значение входного напряжения до требуемой величины. Чтобы эффективно справляться с этим, устройство должно обладать высоким коэффициентом трансформации. Такими трансформаторами оснащаются большие микроволновые печи, одну из которых вам и необходимо найти. Когда вы найдете такую модель микроволновки, надо будет очень аккуратно извлечь из нее трансформатор.

Схема работы точеной сварки и схема сварочного аппарата

Технологию сборки аппарата для точечной сварки более-менее детально можно увидеть на видео ниже. Пример данного самодельного устройства поможет нам проиллюстрировать процесс создания точечной сварки из микроволновой печи. Для более подробного ознакомления с деталями сборки читайте статью полностью.

Вынимаем трансформатор из микроволновой печи

Если в самодельном аппарате для точечной сварки задействован трансформатор, имеющий мощность 700–800 Вт, то с его помощью вы сможете соединять листы из металла, толщина которых доходит до 1 мм. Такой трансформатор входит в категорию устройств повышающего типа, для обеспечения питания магнетрона он способен вырабатывать напряжение, равное 4 кВ.

Магнетрон, которым оснащена любая микроволновка, требует для своей работы высокого напряжения. В связи с этим подключенный к нему трансформатор отличается меньшим количеством витков на своей первичной обмотке и большим – на вторичной. На последней создается напряжение порядка 2 кВ, увеличивающееся затем в два раза за счет использования специального удвоителя. Проверять работоспособность такого устройства путем измерения напряжения, подключенного к его первичной обмотке, нет никакого смысла.

Извлекаем трансформатор из микроволновой печи

Извлекать из микроволновки трансформатор следует аккуратно. Не следует брать в руки молоток и другие тяжелые предметы. С микроволновки откручивается ее основа, убираются все крепления, и трансформатор аккуратно снимается с места его установки. В извлеченном из СВЧ-печи устройстве вам понадобятся, во-первых, его магнитопровод, во-вторых, первичная обмотка, которая по сравнению со вторичной выполнена из более толстого провода и имеет меньше витков.

Вторичную обмотку из-за ее ненадобности вам придется демонтировать, для чего уже пригодятся молоток и зубило. Очень важно при этом не повредить и не помять первичную обмотку, поэтому действовать надо с максимальной аккуратностью. Если при демонтаже вторичной обмотки вы обнаружите в трансформаторе шунты, используемые для ограничения силы тока, их тоже надо удалить.

Вторичную обмотку можно срезать стамеской

Если магнитопровод трансформатора является не клееной, а сварной конструкцией, то удалять с него вторичную обмотку лучше при помощи стамески или обычной ножовки по металлу. Если же обмотка очень плотно набита в окно магнитопровода, то ее, разрезав провода, необходимо будет высверлить или выковырять. Делать это надо очень аккуратно, так как магнитопровод может разрушиться из-за таких манипуляций.

После выполнения демонтажных работ следует намотать новую вторичную обмотку. Для этого вам будет необходим провод диаметром не меньше 1 см. Если такого провода у вас в запасе нет, его придется купить.

При этом совсем не обязательно приобретать цельный многожильный провод такого сечения, можно использовать и пучок из нескольких отдельных проводников, которые в сумме обеспечат требуемый диаметр. После монтажа новой вторичной обмотки ваш модернизированный трансформатор будет способен вырабатывать ток, сила которого составляет до 1000 А.

Старую обмотку можно спилить ножовкой по металлу

Если вы хотите сделать аппарат для точечной сварки более мощным, то технических возможностей одного трансформатора вам может не хватить. Здесь необходимо использовать два таких устройства (соответственно, разобрав две микроволновки).

Тонкости модернизации трансформатора от СВЧ-печи

Чтобы сделать вторичную обмотку, вам надо намотать на сердечник 2–3 витка, что обеспечит получение выходного напряжения порядка 2 В, а силы кратковременного сварочного тока – больше 800 А. Этого вполне достаточно для эффективной работы аппарата точечной сварки. Намотка такого количества витков может вызвать затруднения, если используемый провод имеет толстый слой изоляции.

Решить эту проблему достаточно просто: необходимо снять с провода стандартную изоляцию и обмотать его изолентой, имеющей тканевую основу. Очень важно, чтобы провод, используемый для вторичной обмотки, имел минимально возможную длину, что позволит избежать необоснованного увеличения его сопротивления и, соответственно, уменьшения силы тока.

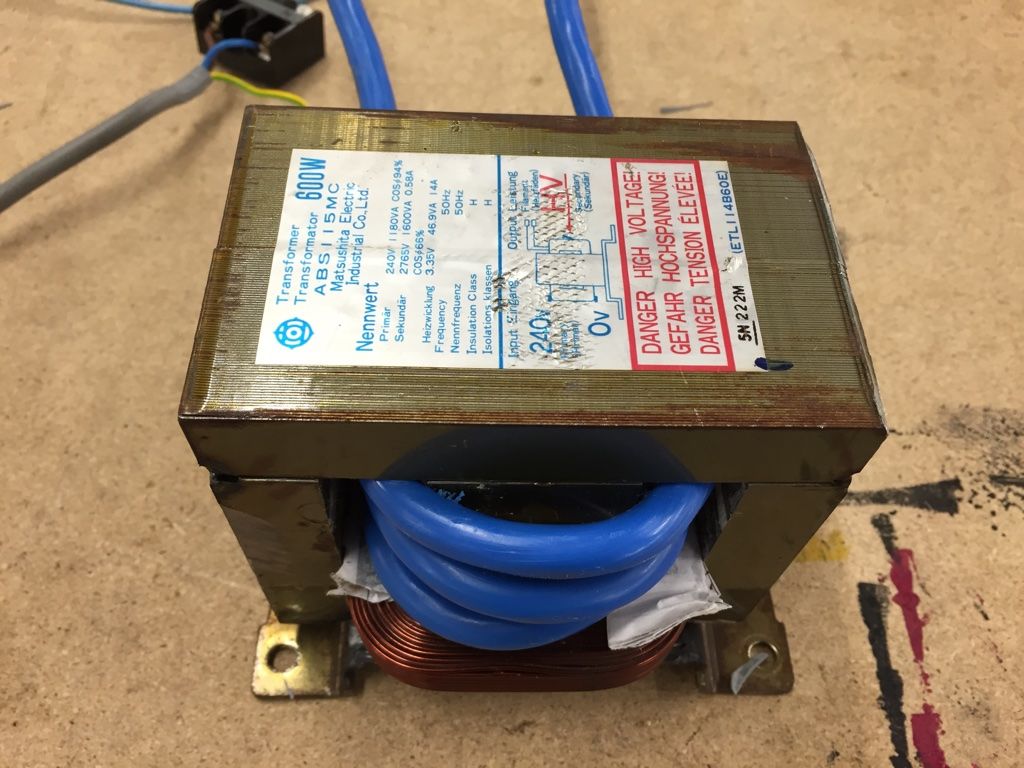

Новая вторичная обмотка заняла свое место

Если вам надо сваривать металлические листы толщиной до 5 мм, имейте в виду, что для этого потребуется аппарат для точечной сварки, обладающий большей мощностью. Чтобы сделать его своими руками, необходимо использовать соединенные в одну цепь два трансформатора. Соблюдать соответствующие правила при выполнении такого соединения надо обязательно. Если вы ошибетесь и неправильно подключите выводы первичных и вторичных обмоток двух трансформаторов, может возникнуть короткое замыкание. Правильность соединения обмоток, если на их одноименных выводах нет маркировки, проверяется при помощи вольтметра.

После правильного соединения одноименных выводов двух трансформаторов требуется замерить значение силы тока, который они совместно формируют. Как правило, самодельные трансформаторы, предназначенные для аппаратов точечной сварки, эксплуатировать которые планируется в домашних мастерских, ограничивают по силе тока  –  не более 2000 А. Превышение этого значения спровоцирует перебои в работе электрической сети не только в вашем доме, но и у ваших ближайших соседей. А это, естественно, приведет к конфликтам. Значение силы тока, выдаваемого соединенными трансформаторами, а также наличие короткого замыкания в их цепи проверяют при помощи амперметра.

Еще один пример сборки точечной сварки представлен на видео ниже:

Рекомендации при соединении двух трансформаторов

Каких результатов можно добиться, если в соответствии с правилами соединить два трансформатора, не отличающихся большой мощностью? Если взять два одинаковых устройства со следующими характеристиками: мощность – 0,5 кВт, входное напряжение – 220 В, выходное напряжение – 2 В, сила номинального тока – 250 А, – то, последовательно соединив их первичные и вторичные обмотки, на выходе вы получите удвоенную силу номинального тока, то есть 500 А.

Практически так же увеличится и кратковременный сварочный ток, но при его формировании будут наблюдаться значительные потери, что обусловлено большим сопротивлением такой электрической цепи. Оба конца вторичной обмотки – провода Ø 1 см – соединяются с электродами аппарата для точечной сварки.

Соединение 2-х трансформаторов по схеме №1

Если в вашем распоряжении имеются два мощных трансформатора, но и их выходного напряжения не хватает для самодельного аппарата, можно последовательно соединить их вторичные обмотки, которые должны иметь одинаковое количество витков. К такой мере прибегают, если просто домотать витки на вторичной обмотке невозможно из-за недостаточно большого размера окна на магнитопроводе.

При таком соединении надо следить, чтобы направление витков на вторичных обмотках соединяемых устройств было согласовано, иначе может получиться противофаза, и выходное напряжение у такого объединенного устройства будет близко к нулю. Чтобы экспериментальным путем определить правильность соединения, желательно использовать тонкие провода.

Соединяем два трансформатора по схеме №2

Как определить одноименные выводы трансформаторов

Если выводы обмоток соединяемых устройств не имеют маркировки, то необходимо определить среди них одноименные, чтобы их и соединить между собой. Решить такую задачу можно следующим способом: первичные и вторичные обмотки двух или более трансформаторов соединяют последовательно, на вход такого объединенного устройства подают напряжение, а к выходным выводам (выводы с последовательно соединенных вторичных обмоток) подключают вольтметр переменного напряжения.

В зависимости от направления подключения вольтметр может вести себя по-разному:

  • показывать то или иное значение напряжения;
  • не показывать вообще никакого напряжения в цепи.

Если вольтметр выдает какое-либо напряжение, значит, в цепи соединения и первичных, и вторичных обмоток присутствуют разноименные выводы. При соединении обмоток таким неправильным способом в них протекают следующие процессы: напряжение, поступающее на вход первичных обмоток двух соединенных трансформаторов, уменьшается на каждой из них вполовину; увеличение напряжения происходит на вторичных обмотках, каждая из которых обладает одинаковым коэффициентом трансформации. Вольтметр на выходе зарегистрирует суммарное напряжение, значение которого равно удвоенной величине входного.

Определяем выводы трансформаторов на данной схеме

Если вольтметр показывает значение «0», то это означает, что напряжения, выходящие с каждой из последовательно соединенных вторичных обмоток, равны по значению, но имеют разные знаки, таким образом, они компенсируют друг друга. Иными словами, хотя бы одна из пар обмоток, объединенных в цепь, соединена одноименными выводами. В таком случае правильного соединения элементов цепи добиваются путем изменения порядка подключения первичных или вторичных обмоток, ориентируясь на показания вольтметра.

Электроды для самодельной точечной сварки

Выбирая для аппарата точечной сварки, собранного своими руками из микроволновки, электроды, следует обращать внимание на то, чтобы их диаметр соответствовал диаметру провода, с которым они соединены. В качестве таких элементов можно использовать медные прутки, а для устройств небольшой мощности подойдут жала от профессиональных паяльников.

В процессе эксплуатации электроды для точечной сварки активно изнашиваются. Чтобы корректировать их геометрические параметры, их необходимо постоянно подтачивать. Естественно, что со временем такие элементы потребуют замены на новые.

Вариант изготовления электродов из толстой медной проволоки

Провода, которыми электроды связаны с аппаратом для точечной сварки, должны иметь минимальную длину, иначе в них будет теряться значительная мощность устройства. Потери мощности станут серьезными и в том случае, если в электрической цепи «электрод – устройство для точечной сварки» имеется много соединений. Если вы хотите увеличить эффективность использования своего самодельного оборудования, то лучше на провода, которыми соединяются электроды, напаять медные наконечники. Используя такие наконечники, вы избежите возникающих из-за увеличенного сопротивления обжимных или любых других соединений потерь мощности в местах контакта.

Провода, связывающие электроды с аппаратом для точечной сварки, имеют достаточно большой диаметр, поэтому облегчить их пайку помогут специальные наконечники, предварительно подвергнутые лужению. Поскольку электроды для такого устройства являются съемными, в местах их соединения с наконечниками пайку не выполняют. Конечно, в таких местах, постоянно подвергаемых окислению, также происходит потеря мощности, но очистить их значительно легче, чем обжатые наконечники.

Устанавливаем электроды на сварочный аппарат

Как уже было указано выше, электрод для контактной сварки можно сделать из медного прутка или жала от профессионального паяльника, если мощность устройства невысока. Провод от аппарата присоединяется к электроду с помощью медного наконечника, который соединен с ним при помощи пайки.

Установка нижнего электрода

Наконечник совмещают с электродом при помощи болтового соединения, которое должно быть очень надежным, чтобы увеличение сопротивления в месте ненадежного контакта не приводило к потере мощности аппарата для точечной сварки. Чтобы выполнить такое соединение, в электроде и наконечнике делают отверстия одинакового диаметра.

Болты и гайки, с помощью которых будут соединяться электроды и наконечники с проводами, лучше всего выбирать из меди или ее сплавов, отличающихся минимальным электрическим сопротивлением. Элементы таких соединений, значительно упрощающих обслуживание аппарата для контактной сварки, совсем несложно изготовить своими руками.

Органы управления самодельной точечной сваркой

Управление аппаратом точечной сварки (особенно сделанного из микроволновки своими руками) не отличается особенной сложностью. Для этого вполне достаточно двух элементов: рычага и выключателя. Сила сжатия между электродами, за которую отвечает рычаг, должна обеспечивать в точке выполнения сварки надежный контакт соединяемых деталей. Чтобы выполнить эти важные требования, рычажные механизмы таких аппаратов можно дополнить винтовыми элементами, которые обеспечивают еще более значительную силу сжатия. Естественно, такой элемент устройства для точечной сварки должен обладать очень высокой надежностью.

Конструкция рычагов незамысловата. Удобства добавит простая резинка, установленная над верхним рычагом

На серьезном производственном оборудовании, которое используется для соединения листов стали значительной толщины, устанавливают элементы сжатия, создающие давление от 50 до 1000 кг – в зависимости от необходимости. А на аппаратах точечной сварки, применяемых для нерегулярных и несложных работ в домашней мастерской, вполне достаточно того, чтобы такой механизм создавал давление до 30 кг. Для удобства и простоты работы на аппарате точечной сварки его прижимной рычаг делают более длинным, это также позволит увеличить силу сжатия до необходимого значения.

Для самодельного домашнего устройства вполне достаточно рычага, длина которого будет составлять 60 см. При помощи такого рычага можно увеличить прилагаемое усилие в 10 раз. Соответственно, если вы будете давить на рычаг с усилием 3 кг, то электроды и соединяемые детали будут сжиматься силой 30 кг. Чтобы такой рычаг при надавливании не сдвигал с места сам аппарат, основание оборудования необходимо надежно зафиксировать на поверхности рабочего стола при помощи струбцины.

Аппарат точечной сварки, сделанный своими руками, в работе

Выключатель, отвечающий в устройстве за подачу тока к сварочным электродам, подключают к цепи первичной обмотки трансформатора, сила тока в которой значительно меньше, чем во вторичной. Если подключить выключатель ко вторичной обмотке, то он создаст дополнительное сопротивление, а его контакты под воздействием сильного тока намертво приварятся.

Если в качестве прижимного механизма применяется рычаг, то выключатель лучше расположить прямо на нем, тогда вторая рука будет свободной (ее можно использовать для поддержки свариваемых деталей).

Особенности работы на самодельном оборудовании для точечной сварки заключаются в том, что подавать ток на электроды следует только тогда, когда они находятся в сжатом состоянии. В противном случае вы столкнетесь с интенсивным искрением электродов и, как следствие, с их активным подгоранием. Получить первоначальный опыт по работе на таком устройстве можно при помощи обучающего видео.

Электроды оборудования для точечной сварки активно нагреваются в процессе работы. Кроме того, интенсивному нагреву подвержены трансформатор и токопроводящие элементы такого устройства. Чтобы избежать слишком сильного нагрева, который может привести к выходу оборудования для точечной сварки из строя, следует предусмотреть простейшую систему охлаждения. Для этого часто используют обычный вентилятор. Можно также делать перерывы в работе, необходимые для охлаждения элементов аппарата.

Время выдержки электродов под током в сжатом состоянии в процессе выполнения сварки можно контролировать визуально, ориентируясь на цвет точки в месте соединения, либо использовать для этого специальное реле.

Очевидно, что изготовить аппарат для точечной сварки на основе трансформатора от микроволновки совсем несложно, внимательно изучив представленные видео и фото процесса сборки и учтя озвученные рекомендации.

Сварка из микроволновки своими руками: контактная и точечная

Для того чтобы обзавестись сварочным аппаратом, необязательно покупать дорогостоящее оборудование, в особенности если есть старая микроволновая печь. Сварка из микроволновки своими руками выполняется по точно такому же принципу, как и с использованием специального оборудования.

Важная деталь

Наиболее значимый элемент в печи для изготовления сварочного аппарата – трансформатор от микроволновки. Он дает напряжение благодаря большому коэффициента трансформации. Отсюда можно сделать вывод, что точечная сварка из трансформатора микроволновки будет наиболее оптимальной из печи больших размеров.

Извлечение устройства

Важный момент в изготовлении самодельного сварочного устройства. Для этого нужно очень аккуратно вытащить трансформатор. Если все будет сделано правильно, точечная сварка своими руками из микроволновки будет не хуже, чем с помощью стандартного аппарат, так же, как и контактная сварка из микроволновки.

Важно не трясти микроволновку, аккуратно откручивать крепежи и вытаскивать элемент.  Предварительно откручивается основа, далее снимаются все крепления, а вторичная обмотка сбивается. Сварку будет осуществлять магнитопровод. Обязательно необходимо убрать встроенные шунты в ограничители тока.

Важно не повредить обмотку при разборке. После этих процедур необходимо намотать вторичную обмотку, сила тока тогда возрастет до 1000 А. Также будет необходимо купить дополнительный провод, не менее 1 см в сечении.

Подготовка

Точечная сварка из микроволновки мощностью 700-800 Вт дает возможность осуществить сварку листов металла толщиной до 1 мм. В оборудовании устанавливается повышающий трансформатор, готовый к выработке до 4 кВт мощности для питания электромагнитной лампы.

Так как СВЧ нуждается в высоком напряжении при работе, ее трансформатор оснащен первичной обмоткой с меньшим число витков, в сравнении со вторичной обмоткой. Это позволяет на магнетрон поступать разности потенциалов, которые увеличиваются, благодаря удвоителю, вдвое.

Если необходим более мощный трансформатор, понадобятся две микроволновки, как минимум.

Изготовление трансформатора

Достаточно плотный изоляционный слой затруднит организацию дополнительных витков, поэтому его необходимо снять. А как обмотку стоит задействовать тканевую изоляционную ленту. Чем короче провод, тем лучше: не создается дополнительное сопротивление.

Вторичная обмотка создается в 2 или 3 витка. Будет образовано напряжение около 2 В, то есть количество провода напрямую влияет на напряжение. Для обмотки подойдет один многожильный малого диаметра.

Контактная сварка своими руками из микроволновки будет лучше при использовании  более мощного устройства. Можно использовать несколько печей. При использовании двух СВЧ контактная сварка из трансформатора микроволновки позволит работать с толщиной материала до 5-ти мм.

После контакта обеих обмоток трансформаторов на выходе проверяется сила тока. В случае, когда она равна 2000 А, ее уменьшают, что способно дать сильные скачки напряжения во всей электрической системе дома. После уменьшения необходимо снова замерить силу тока, отслеживая короткого замыкания (КЗ) и просмотрев контакт.

Правильное соединение

Если используемые агрегаты маломощные, каждый из них будет иметь напряжение на входе 220 В с мощностью 0,5 кВт. Сила тока приравнивается 250 А, напряжение на выходе при этом — не менее 2В. После соединения обоих элементов показатели удвоятся, и сила тока будет уже равна 500 А. При этом возможны большие потери, связанные с сопротивлением.

Электроды соединяются со вторичной обмоткой, когда сопрягаются два трансформатора. Для создания вторичной обмотки используют 2 провода, диаметр которых не менее 1 см. Если произведено неправильный контакт выводов обмотки, произойдет КЗ.

Увеличение напряжение на обоих преобразователях тока должно быть последовательным с ростом число витков. Сделать нужно их равное число, направляющихся согласованно.

Направление включения обмоток может выбираться по нескольким вариантам:

  • с показателем нулевого напряжения;
  • с определенным напряжением.

Электроды

Споттер из микроволновки, как и обычное сварочное устройство, функционирует через электрод. Стержни для этого нужно подточить, иначе очень легко потеряют форму.  При этом провод, подходящий к электродам, должен быть как можно короче. Необходимо постараться сделать также минимум соединений, дабы избежать потери мощности.

На каждом конце лучше всего предусмотреть медные наконечники. Производится спайка их с проводом как жил. Так как в процессе сварки возможно окисление меди, неспаянные участки будут давать лишнее сопротивление и потерю мощности. Это может вывести прибор из строя.

В заключение остается добавить, что наиболее удобную инструкцию с пошаговой расстановкой операций можно посмотреть на фото или видео. Благодаря такому подходу сварочный аппарат из микроволновой печи может получиться достаточно функциональным и качественным, прослужить длительное время.

Это интересно:

Контактная сварка своими руками из микроволновки


Контактная сварка своими руками из микроволновки: сварочный аппарат из трансформатора

активно применяется в разных отраслях промышленности уже много лет. Не менее актуальна она в домашних мастерских, ремонтных цехах и гаражах, где ее успешно реализуют умельцы своими силами для выполнения разнообразных операций, связанных с металлом.

Стоимость серийного оборудования для подобных технологических операций довольно высока, но агрегат для контактной сварки может быть сконструирован .

Коротко о технологиях точечной контактной сварки

Технология контактной представляет собой особый метод соединения металлозаготовок в виде листов проката или приваривания разного рода штучных изделий к металлоконструкциям. К примеру, болтов, шайб, заклепок и т.п.

Наиболее широко контактное сваривание применяется на промышленных предприятиях автомобилестроения, самолетостроения и приборостроения, так как позволяет создавать надежные и долговечные сварные швы без дефектов, риска деформации поверхностей в процессе или после сварки.

Для выполнения бытовых операций с металлическими изделиями подойдет самостоятельно изготовленная из микроволновки. Она позволит без особенных трудностей выполнить соединение в единое целое нескольких отдельных металлических частей забора, труб, деталей авто, мотоцикла и т.п.

Но при этом сварщику не потребуется тратиться на покупку специального сварного оборудования.

Точечная сварка, собранная своими руками в маленькой ремонтной мастерской, непременно должна отвечать определенным требованиям, предъявляемой к такому оборудованию.

Способ контактной сварки.

И, в том числе, нормам безопасности, нарушение которых может спровоцировать ряд негативных последствий для здоровья мастера: от маленьких ожогов на коже рук до серьезных повреждений тела человека. Тогда агрегат будет в полной мере справляться с возложенными на него функциями.

Суть работы самодельного аппарата для сварки аналогична функционированию споттера. Изготовленная модель из микроволновой печи питается от обычной сети в 220В.

Переделанный своими руками трансформатор занижает напряжение до безопасного значения ‒ 12В, а силу тока, наоборот, увеличивает до величины нагрева металла до температуры его плавления.

Ток после преобразования подается на конденсаторы для их зарядки. Когда электричество накопится в достаточном объеме, реле переведет напряжение к рабочим контактам.

Свариваемое изделие помещают между медными электродами, которые замыкаются и провоцируют появление мощного импульса временной длиной от 0,01 до 0,1 с. Точка в зоне контакта плавится под воздействием этого импульса, а после остывания можно заметить образование сварного шва.

Если мастер справился с задачей, не допустив нарушения технологии, то швы будут лишены каких либо дефектов: сколов, трещин, кратеров и т.п.

Далее снова происходит накопление электрического заряда на конденсаторе для следующего сварочного цикла. Такая схема контактной точечной сварки, собранной своими силами из микроволновой печи, передает обобщенную суть работы сварного аппарата при работе с металлическими конструкциями.

Но при наличии желания мастер может ее усовершенствовать, разработав различные вариации модели, исходя из актуальной мощности устройства.

Наличие самодельной точечной сварки предоставляет даже малоопытному сварщику широкий круг дополнительных возможностей:

  • создание соединений деталей из листов металлопроката незначительной толщины;
  • работа с легкоплавкими металлами;
  • придание сварному шву аккуратного вида, надежности и высокой прочности.

Основное достоинство такой сварки мини размера ‒ возможность овладеть сварочным искусством без помощи высококвалифицированного мастера. При наличии базовых знаний о сварке умелец может самостоятельно изучить все тонкости работы с самодельным агрегатом.

Стоит лишь некоторое время потренироваться выполнять сварочные швы своими силами, чтобы добиться с помощью самодельного оборудования высокой производительности труда и низких затрат расходников.

Контактная сварка, собранная своими руками

Изготовление сварочного аппарата.

С целью получения надежного сварочного агрегата, необязательно приобретать дорогостоящую модель. Сварку делаем из микроволновки своими руками, если в распоряжении мастера есть такой прибор.

Агрегат сваривает электродом кромки металлоизделий и собирается по такому же принципу, как и в случае применения специального оборудования, но обойдется мастеру в разы дешевле профессионального агрегата.

Прежде чем рассказать, как сделать контактную сварку своими силами, отметим важную деталь. Наиболее значимым элементом в СВЧ печи в процессе сборки сварного аппарата является трансформатор от микроволновой печи.

Он обеспечит сварку высоким напряжением ввиду наличия большого коэффициента трансформации. Поэтому для самодельной точечной сварки следует подбирать печи больших размеров.

Для расплавления кромок металлических изделий, которые соединяются путем контактной сварки, необходим ток высокой силы. Величина напряжения при этом не влияет на качество сварных швов, поэтому во внимание не берется. В большинстве случаев применяется уровень до 3-х Вольт.

Мощность трансформатора нужно подбирать с учетом толщины деталей, с которыми планируется работать в дальнейшем:

  • при толщине до 1 мм актуальна модность в районе 1000 Вт;
  • при толщине до 2 мм ‒ в районе 2000 Вт;
  • при толщине до 3 мм ‒ в районе 5000 Вт.

Если данные условия будут соблюдены, получится действительно высокопроизводительный сварочный аппарат для использования в быту.

Схема устройства самодельного сварного аппарата

Основной элемент любого аппарата для контактной сварки ‒ это трансформатор, который стоит изъять из старой микроволновки. Важное условие – прибор должен быть рабочим.

Самодельный будет способен соединять листы стали с толщиной до 1 мм, если при его сборке использовать мощный трансформатор. Оптимально, если величина мощности превысит 1 кВт. Если же работать придется с более толстыми стальными листами, потребуется два трансформатора, обобщенных обмоткой.

На заметку! Дабы не допустить ошибок при сборке самодельного сварного оборудования, важно составить схему соединения его конструктивных элементов. Следуя ей, можно без каких-либо трудностей собрать сварочный аппарат для бытового использования из СВЧ печи.

Схемы самодельных сварных агрегатов также в большом количестве присутствуют в интернете на форумах сварщиков. Они помогут изготовить агрегат, служащий хорошим подспорьем для выполнения сварных операций в быту, и будут значительно более экономичными по стоимости, нежели магазинные версии.

Тем более что дорогостоящее профессиональное оборудование не всегда целесообразно покупать для выполнения мелких бытовых операций.

Сборка рабочей части устройства позволяет оперативно выполнить соединение сварных электродов, и зажать металлическое изделие между ними.

Устройство трансформатора микроволновки.

Технологически всю работу можно разделить на две части:

  1. Создание нижнего основания контактной сварки своими руками из микроволновой печки.
    С этой целью используется профиль, штанга или деревянный брус. Один его конец нужно крепко зафиксировать на корпусе при помощи саморезов, обеспечивающих жесткую фиксацию. На второй край требуется подсоединить нижний сварочный электрод с подведенным к нему кабелем от трансформатора. Для жесткой фиксации провода его приматывают к штанге.
  2. Обустройство верхней подвижной части устройства в виде рычага.
    Функцию оси может выполнить длинный не ржавый гвоздь, а стойки по бокам изготавливаются из брусков или профилей. Не стоит допускать наличие зазоров между стойками и основанием самодельного рычага, в противном случае может снизиться точность соответствия верхней и нижней части и точности самой сварки.

В начале работы из микроволновки изымают трансформатор, но этот элемент потребуется не весь, а лишь некоторые его части. А именно, магнитопровод и первичная обмотка. В то же время, шунты по обе стороны трансформатора и вторичную обмотку аккуратно демонтируют за ненадобностью.

Далее, на трансформатор потребуется соорудить новую обмотку, для чего применяют многожильный провод с сечением не менее 100 мм2. Кабель для сварки проводов наматывается в 2-3 витка. Но если на проводе присутствует слишком толстая изоляция, то ее можно убрать и заменить текстильной изолентой.

Если агрегат нужно сделать мощным, для него используется два трансформатора, а повторную обмотку для них делают общей. При этом крайне важно верно осуществить соединение выводов с первичных обмоток обоих трансформаторов, чтобы не снизилась мощность сварного аппарата.

Следующие этапы работы по изготовлению контактной сварки из микроволновой печи своими руками выглядят следующим образом:

  • установка системы управления агрегатом, позволяющей наладить бесперебойное сваривание металлических изделий точечным контактным методом;
  • изготовление и подсоединение сварных электродов, диаметр и вид которых подбирается с учетом характеристик рабочих деталей;
  • монтаж внутренней части агрегата для контактной сварки в надежный корпус от старой бытовой техники, демонстрирующий высокую стойкость к воздействию негативных факторов из окружающей среды.

Самодельная контактная сварка из микроволновой печки, созданная по такой инструкции, может справиться с:

  • сеткой;
  • клетками;
  • прутками с диаметром до 3 мм;
  • пластинами металла до 3 мм.

Все эти изделия без особенных трудностей могут использоваться для создания металлоконструкций с помощью собранного своими силами агрегата для точечной сварки.

Необходимые в работе материалы и инструменты

Если в распоряжении мастера имеется микроволновка, которая больше не используется по прямому назначению, из нее можно смастерить аналог профессионального оборудования проведения для сварочных работ.

Способ сваривания деталей точечной сваркой.

В процессе работы мастеру потребуется следующие комплектующие детали будущей микроимпульсной сварки, вспомогательные приспособления и инвентарь для сборки агрегата:

  • переделанный трансформатор от микроволновки или АКБ батареи;
  • провод приличного диаметра из меди или жгут проводов небольшого размера;
  • рычаги, выполняющие функции прижимов;
  • основание для установки сварочного аппарата;
  • зажимные струбцины;
  • отвертки разного вида и размера;
  • кабели;
  • обмоточные материалы;
  • электроды из меди, за счет которых и будет выполняться сварка;
  • кнопка.

Важно! Если нужно изготовить мощную точечную сварку из бывшей в употреблении микроволновки, понадобится два трансформатора. От количества этих конструктивных деталей бывшего в употреблении изделия будет зависеть уровень максимальной мощности самодельной сварки.

Электроды для точечного сварочного аппарата

Точечная контактная сварка выполняется путем замыкания двух электродов. Их можно смастерить собственными силами из медного прутка или жала профессионального паяльника, если агрегату не требуется высокая мощность.

Специальную проволоку для сварочного аппарата из трансформатора микроволновки подсоединяют к проводу от аппарата посредством медного наконечника, соединенного с ним пайкой.

Схема электрическая сварочного аппарата.

Место внутри наконечника ограниченно, поэтому неопытные мастера не сразу могут провести сквозь него кабель. Задачу выполнить проще, если смазать провод маслом или солидолом. Далее, наконечник нужно аккуратно совместить с электродом болтовым соединением высокой надежности.

Тогда рост сопротивления в местах ненадежного контакта не спровоцирует потерю мощности аппарата. Предварительно в электроде и наконечнике важно организовать одинаковые по размеру отверстия.

На заметку! Крепежные элементы для сборки самодельного сварочного аппарата из микроволновой печи стоит подбирать или ее сплавов. Медные болты, гайки для соединения электродов и наконечников с проводами отличаются минимальной величиной электрического сопротивления.

Если все соединения отдельных конструктивных элементов для контактной точечной сварки будут надежными, это значительным образом упростит обслуживание оборудования в будущем. Работа будет выполняться быстро, а сварные швы приобретут высокие эксплуатационные параметры.

Управление самодельным сварным аппаратом

Управление аппаратом из микроволновки, изготовленного своими руками, не составит особых трудностей даже для неопытного мастера. Оно осуществляется с помощью двух элементов: рычага и выключателя.

Рычаг отвечает за силу сжатия между электродами, определяющую надежность контакта соединяемых деталей в точке выполнения сварки. Поэтому его важно дополнить винтовыми элементами, обеспечивающими еще более значительную силу сжатия.

Рычаг в нерабочем состоянии самостоятельно отводится вверх, что позволит предотвратить произвольное замыкание контактов и беспрепятственный доступ к заведению изделия. Для этого к его основанию следует закрепить пружину с карбюратора актуальной жесткости.

Специализированное производственное оборудование, используемое с целью соединения листов стали со значительной толщиной, имеют элементы сжатия, способные создавать давление от 50 до 1000 кг, исходя из необходимости.

Для точечной сварки из микроволновки, применяемой для нерегулярных и простых работ в домашних условиях, будет достаточно давления до 30 кг.

Для большего комфорта сварщика, простоты работы и увеличения силы сжатия до актуального значения, прижимной рычаг стоит сделать длинным. Оптимальная длина ‒ 60 см.

С его помощью можно увеличить прилагаемое усилие в 10 раз, а это значит, что при давлении на рычаг с усилием 3 кг, электроды и соединяемые металлические детали будут сжиматься силой, равной 30 кг.

То есть, даже незначительное по силе нажатие на рычаг рукой сварщика, позволит ему запустить сварной процесс и точно провести электродом по рабочей поверхности металла.

На заметку! Крайне важно надежно зафиксировать сварное оборудование на поверхности рабочего стола, для чего применяют струбцины соответствующего размера. В противном случае, при надавливании на такой рычаг сам аппарат может сдвигаться с места, что может стать причиной серьезных дефектов сварных швов на металлоконструкции.

Варианты конструкции сварочного аппарата.

Выключатель отвечает в устройстве за подачу тока к электродам для сварки и подключается к цепи первичной обмотки трансформатора. Напомним, что сила тока во вторичной обмотке значительно превышает аналогичный показатель первичной обмотки.

Если подсоединить выключатель ко вторичной обмотке, он спровоцирует образование дополнительного сопротивления, и произойдет приваривание его контактов под воздействием сильного тока.

Располагайте выключатель непосредственно на рычаге, если он используется в качестве прижимного механизма. В таком случае вторая рука сварщика останется свободной, и ею можно будет придерживать свариваемые детали.

Это позволит улучшить качество сварных швов, так как повыситься прицельность и точность ведения электрода по поверхности рабочего изделия.

Основные операции по сбору точечной сварки своими руками из обычной б/у микроволновки завершены.

Мастеру останется лишь потренироваться перед началом работы, что позволит понять суть и вникнуть в особенности протекания основных процессов сварки различных металлов, исходя из формы и толщины металлоизделий. И только потом можно приступать к практическому применению самодельного оборудования из микроволновки.

Важно! Особенностью работы на оборудовании для точечной сварки, изготовленном своими руками из микроволновки, заключается в том, что подавать ток нужно только на сжатые электроды.

Если подача тока осуществляется на электроды, не находящиеся в состоянии сжатия, сварщик столкнется с интенсивным искрением сварной проволоки и ее активным подгоранием.

Еще одной проблемой, с которой может столкнуться мастер в процессе применения самодельного агрегата для сваривания металлических деталей, является риск сильного нагрева трансформатора и токопроводящих элементов этого оборудования.

Такая ситуация приводит к выходу самодельной модели из строя. Избежать перегрева позволит создание простейшей системы охлаждения сварочного аппарата из вентилятора.

Еще одной хитростью, уберегающей точечную сварку от перегрева, являются такие временные перерывы в ее работе, на протяжении которых трансформатор и токопроводящие элементы успевают остыть.

Время выдержки сварных электродов под током в сжатом состоянии при сварных операциях нужно контролировать визуально, с учетом цвета точки в месте соединения. Малоопытный сварщик может применить с этой целью специальное реле.

Заключение

Бытовую сварку из трансформатора микроволновки можно сделать при минимуме материальных вложений и временных затрат в бытовых условиях. Технология сборки контактной сварки из микроволновки проста и не требует наличия дорогостоящего оборудования, специфического инвентаря, редких материалов.

Важно подготовить подробную схему сборки агрегата, проявить бдительность при разборке СВЧ печи и сборке самодельной сварки на ее основе. Тогда сварщику удастся сэкономить и выполнять ряд несложных сварочных операций по соединению металлических деталей в бытовых условиях самодельным оборудованием.

Точечная сварка из микроволновки — DRIVE2

Всем доброго времени суток! И так начну. Как то видел на просторах интернета точечную сварку из трансформатора микроволновки и решил сделать и себе. Разобрал микроволновку, достал трансформатор с сетевым фильтром микроволновки. Дальше Распилил по сварным швам трансформатор для удобства демонтажа старой вторичной обмотки и намотки новой!

Для удобства сборки намотал скотч на сердечник чтоб обмотка лучше скользила при запрессовке

Это в утиль

Первичную обмотку я оставил родную, а вторичную намотал проводом КГ-35 квадратов меди, на намотку ушел 1 метр, но чтоб выводы были по длиннее советую брать 2 метра провода. Намотал 3 витка без1/4 витка.

Первичку ставим на место

Вторичка на месте

Да, еще между обмотками трансформатора стаял шунты из того-же трансформаторного железа, нужны они для ограничения тока магнитрона печки, чтоб он не пошел в разнос, я их для сварки убрал!

Это фото нашел в интернете, а то свое забыл сделать

Сварил обратно трансформатор. Варил его сжав в тисках и сначала точечно прихватив все углы и стороны, а потом варил по одному шву давая остыть трансформатору, чтоб не погорела проводка его! Дальше из той же микроволновки сделал корпус для будущего аппарата. Потом пошла сборка: сетевой провод остался от микроволновки, потом сетевой фильтр, автомат на 25А — можно и на 16А но у меня был только на 25А. Купил наконечники 35/10 — 35 это под квадрат провода, а 10 это отверстие под болт на 10. Залудил кончики проводов и залудил наконечники, лудил в тигеле с припоем, а перед этим протравив в ортофосфорной кислоте. Далее спаял наконечники с проводниками и завершил сборку аппарата.

Напайка наконечников

Далее было испытание: включил, замерил выходное напряжение, оно было равно 2.5 вольта, Протекающий ток на вторичной обмотке, под нагрузкой замерить было не чем так как токовые клещи уехали на поверку. Для эффектного испытания перед своими сотрудниками на работе брал гвозди 150-250 или проволоку 6мм. Во время испытания контролировал нагрев вторичной катушки, во избежание ее перегрева и выхода ее из строя. В общем 6мм проволоки перегорает за 6-8 сек, а после каждого (выпендривания) температура на трансформаторе поднимается на 8-10 градусов. Думаю поставить еще электронный термометр для контроля нагрева или термо защиту.

Вот эл. схема. как смог нарисовал, формат с кампа не поддерживается, пришлось сфоткать и залить 🙁

Для использования аппарата для точечной сварки, будут сделаны медные электроды, аппаратом варил даже скрутки медных проводов, правда медно-графитовый электрод очень сильно нагревается и его нужно менять на стальной. Так же аппаратом можно разогреть заржавевшие болты и гайки, а потом после остывания их выкрутить.

Вот такой электрод использовал

Кому не сложно спасибо за репост, может кому еще пригодится тема!
Всем супер драйва и хорошего настроения!

Точечная сварка из трансформатора микроволновки


Привет всем любителям самоделок. Для каждого самодельщика, занимающегося электроникой знакомо такое, когда необходимо припаять провода к аккумуляторам типа 18650 провода, обычной пайкой делать этого не советуют, так как можно перегреть аккумулятор, что в крайнем случае может вывести его из строя, а так как второй вариант это точечная сварка, то именно в этой статье я расскажу, как сделать свою самодельную точечную сварку с наименьшими вложениями, главным донором которой станет микроволновка.

Перед тем, как прочитать данную статью, предлагаю ознакомиться с видеороликом, в котором показан весь процесс изготовления самоделки и тесты при различных условиях.


Для того, чтобы сделать точечную сварку своими руками, понадобится:
* Трансформатор от микроволновки
* Медный одножильный провод, сечением, чем толще, тем лучше
* Провод для сварочного аппарата 1 метр
* Пару обжимных наконечников с отверстием
* Два болта с гайкой М10
* Ножовка по металлу
* Дрель, сверло по металлу
* Кнопка от микроволновки
* Провод питания от сети 220В

Вот и все, что нужно для сборки нашей самоделки.

Шаг первый.
Для начала необходимо найти микроволновку, из которой понадобится трансформатор и кнопка, также пригодится провод питания, который к удобству имеет две клеммы с изоляцией.


Разбираем трансформатор. Для данной самоделки необходимо оставить первичную обмотку, вторичную же нужно удалить.

Чтобы не повредить первичную обмотку отпиливаем по сторонам выступающие части вторички при помощи ножовки по металлу. Делаем это аккуратно и следим, чтобы не задеть витки другой обмотки.

После того, как лишние выступающие части обмотки отпилены нужно вытащить и часть, которая находится внутри трансформатора, ее высверливаем при помощи электродрели и сверла по металлу.


Когда обмотка высверлена переходим к ее полному удалению, через проставку из металла выбиваем оставшиеся части обмоток, под конец их уже можно вытаскивать руками.

Шаг второй.
После того, как распотрошили вторичную обмотку трансформатора, убираем металлические шунты, которые находились под обмоткой.

Далее берем провод для сварочного аппарата, сечение должно быть не меньше 16 квадратных см, зачищаем изоляцию на обоих концах и обжимаем наконечники, у кого есть специальное устройство, то лучше делать это при помощи него, я же сделал это обычным молотком.

Шаг третий.
Когда на провод установили клеммы можно продевать его в трансформатор, делаем один или два витка, некоторые мотают полтора, все зависит от того, сколько для этого есть места.

Один конец провода выходит снизу, другой сверху.

Теперь делаем электроды из меди, зачищаем одножильный провод и скручиваем в круг для зажима болтом, такие же действия проделываем со вторым электродом.

Кончики данных электродов нужно заострить, сделать это можно при помощи бокорезов, после чего прикручиваем их на наконечники при помощи болтов с гайкой.

Шаг четвертый.
Далее приступаем к питающему проводу, один из его контактов подсоединяем на вывод первичной обмотки трансформатора, а ко второму подключаем провод от кнопки, который будет прерывать питание.

При нажатии на кнопку, трансформатор будет включаться и приваривать никелевую пластину к аккумулятору 18650, на выходе получилось напряжение почти 1,7 вольт.

Шаг пятый.
В завершении устанавливаем между выходными контактами пластиковую проставку, чтобы не произошло замыкания и приматываем все изолентой.

В дальнейшем все можно доработать и заменить на что-то более эстетичное и функциональное. Электроды располагаем так, чтобы при касании не было перекосов, а зазор между ними оставляем около 3-4 мм.
На этом точечная сварка из микроволновки готова и ее можно протестировать.

Сначала пробуем на обычной пластинке, также проверяем как держится никелевая пластина на аккумуляторах 18650, при сварке образуются точки, но приложив усилие они не выдерживают нагрузки, как для сборки каких-то электрических самоделок, думаю этого достаточно, при необходимости можно увеличить количество витков и само сечение провода, а также заменить электроды на более мощные, так как при таком сечении оказалось, что такого сечения слегка не хватает, откуда и возникают потери мощности.

Всем спасибо за внимание и творческих успехов. Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Точечная сварка своими руками из микроволновки – схема, видео, фото

Точечная сварка, как известно, выполняется на специализированном оборудовании, однако подобное устройство можно не только найти в серийном исполнении, но и сделать своими руками: для этого пригодится трансформатор, извлеченный из старой микроволновки. Аппарат, полученный в итоге, даст вам возможность качественно выполнять точечную сварку при помощи переменного тока, сила которого не регулируется.

Самодельный аппарат для точечной сварки в сборе

Трансформатор выступает важнейшим элементом любого такого устройства для точечной сварки: его задача состоит в том, чтобы увеличить значение входного напряжения до требуемой величины. Чтобы эффективно справляться с этим, устройство должно обладать высоким коэффициентом трансформации. Такими трансформаторами оснащаются большие микроволновые печи, одну из которых вам и необходимо найти. Когда вы найдете такую модель микроволновки, надо будет очень аккуратно извлечь из нее трансформатор.

Схема работы точеной сварки и схема сварочного аппарата

Технологию сборки аппарата для точечной сварки более-менее детально можно увидеть на видео ниже. Пример данного самодельного устройства поможет нам проиллюстрировать процесс создания точечной сварки из микроволновой печи. Для более подробного ознакомления с деталями сборки читайте статью полностью.

Вынимаем трансформатор из микроволновой печи

Если в самодельном аппарате для точечной сварки задействован трансформатор, имеющий мощность 700–800 Вт, то с его помощью вы сможете соединять листы из металла, толщина которых доходит до 1 мм. Такой трансформатор входит в категорию устройств повышающего типа, для обеспечения питания магнетрона он способен вырабатывать напряжение, равное 4 кВ.

Магнетрон, которым оснащена любая микроволновка, требует для своей работы высокого напряжения. В связи с этим подключенный к нему трансформатор отличается меньшим количеством витков на своей первичной обмотке и большим – на вторичной. На последней создается напряжение порядка 2 кВ, увеличивающееся затем в два раза за счет использования специального удвоителя. Проверять работоспособность такого устройства путем измерения напряжения, подключенного к его первичной обмотке, нет никакого смысла.

Извлекаем трансформатор из микроволновой печи

Извлекать из микроволновки трансформатор следует аккуратно. Не следует брать в руки молоток и другие тяжелые предметы. С микроволновки откручивается ее основа, убираются все крепления, и трансформатор аккуратно снимается с места его установки. В извлеченном из СВЧ-печи устройстве вам понадобятся, во-первых, его магнитопровод, во-вторых, первичная обмотка, которая по сравнению со вторичной выполнена из более толстого провода и имеет меньше витков.

Вторичную обмотку из-за ее ненадобности вам придется демонтировать, для чего уже пригодятся молоток и зубило. Очень важно при этом не повредить и не помять первичную обмотку, поэтому действовать надо с максимальной аккуратностью. Если при демонтаже вторичной обмотки вы обнаружите в трансформаторе шунты, используемые для ограничения силы тока, их тоже надо удалить.

Вторичную обмотку можно срезать стамеской

Если магнитопровод трансформатора является не клееной, а сварной конструкцией, то удалять с него вторичную обмотку лучше при помощи стамески или обычной ножовки по металлу. Если же обмотка очень плотно набита в окно магнитопровода, то ее, разрезав провода, необходимо будет высверлить или выковырять. Делать это надо очень аккуратно, так как магнитопровод может разрушиться из-за таких манипуляций.

После выполнения демонтажных работ следует намотать новую вторичную обмотку. Для этого вам будет необходим провод диаметром не меньше 1 см. Если такого провода у вас в запасе нет, его придется купить. При этом совсем не обязательно приобретать цельный многожильный провод такого сечения, можно использовать и пучок из нескольких отдельных проводников, которые в сумме обеспечат требуемый диаметр. После монтажа новой вторичной обмотки ваш модернизированный трансформатор будет способен вырабатывать ток, сила которого составляет до 1000 А.

Старую обмотку можно спилить ножовкой по металлу

Если вы хотите сделать аппарат для точечной сварки более мощным, то технических возможностей одного трансформатора вам может не хватить. Здесь необходимо использовать два таких устройства (соответственно, разобрав две микроволновки).

Тонкости модернизации трансформатора от СВЧ-печи

Чтобы сделать вторичную обмотку, вам надо намотать на сердечник 2–3 витка, что обеспечит получение выходного напряжения порядка 2 В, а силы кратковременного сварочного тока – больше 800 А. Этого вполне достаточно для эффективной работы аппарата точечной сварки. Намотка такого количества витков может вызвать затруднения, если используемый провод имеет толстый слой изоляции. Решить эту проблему достаточно просто: необходимо снять с провода стандартную изоляцию и обмотать его изолентой, имеющей тканевую основу. Очень важно, чтобы провод, используемый для вторичной обмотки, имел минимально возможную длину, что позволит избежать необоснованного увеличения его сопротивления и, соответственно, уменьшения силы тока.

Новая вторичная обмотка заняла свое место

Если вам надо сваривать металлические листы толщиной до 5 мм, имейте в виду, что для этого потребуется аппарат для точечной сварки, обладающий большей мощностью. Чтобы сделать его своими руками, необходимо использовать соединенные в одну цепь два трансформатора. Соблюдать соответствующие правила при выполнении такого соединения надо обязательно. Если вы ошибетесь и неправильно подключите выводы первичных и вторичных обмоток двух трансформаторов, может возникнуть короткое замыкание. Правильность соединения обмоток, если на их одноименных выводах нет маркировки, проверяется при помощи вольтметра.

После правильного соединения одноименных выводов двух трансформаторов требуется замерить значение силы тока, который они совместно формируют. Как правило, самодельные трансформаторы, предназначенные для аппаратов точечной сварки, эксплуатировать которые планируется в домашних мастерских, ограничивают по силе тока  –  не более 2000 А. Превышение этого значения спровоцирует перебои в работе электрической сети не только в вашем доме, но и у ваших ближайших соседей. А это, естественно, приведет к конфликтам. Значение силы тока, выдаваемого соединенными трансформаторами, а также наличие короткого замыкания в их цепи проверяют при помощи амперметра.

Еще один пример сборки точечной сварки представлен на видео ниже:

Рекомендации при соединении двух трансформаторов

Каких результатов можно добиться, если в соответствии с правилами соединить два трансформатора, не отличающихся большой мощностью? Если взять два одинаковых устройства со следующими характеристиками: мощность – 0,5 кВт, входное напряжение – 220 В, выходное напряжение – 2 В, сила номинального тока – 250 А, – то, последовательно соединив их первичные и вторичные обмотки, на выходе вы получите удвоенную силу номинального тока, то есть 500 А.

Практически так же увеличится и кратковременный сварочный ток, но при его формировании будут наблюдаться значительные потери, что обусловлено большим сопротивлением такой электрической цепи. Оба конца вторичной обмотки – провода Ø 1 см – соединяются с электродами аппарата для точечной сварки.

Соединение 2-х трансформаторов по схеме №1

Если в вашем распоряжении имеются два мощных трансформатора, но и их выходного напряжения не хватает для самодельного аппарата, можно последовательно соединить их вторичные обмотки, которые должны иметь одинаковое количество витков. К такой мере прибегают, если просто домотать витки на вторичной обмотке невозможно из-за недостаточно большого размера окна на магнитопроводе.

При таком соединении надо следить, чтобы направление витков на вторичных обмотках соединяемых устройств было согласовано, иначе может получиться противофаза, и выходное напряжение у такого объединенного устройства будет близко к нулю. Чтобы экспериментальным путем определить правильность соединения, желательно использовать тонкие провода.

Соединяем два трансформатора по схеме №2

Как определить одноименные выводы трансформаторов

Если выводы обмоток соединяемых устройств не имеют маркировки, то необходимо определить среди них одноименные, чтобы их и соединить между собой. Решить такую задачу можно следующим способом: первичные и вторичные обмотки двух или более трансформаторов соединяют последовательно, на вход такого объединенного устройства подают напряжение, а к выходным выводам (выводы с последовательно соединенных вторичных обмоток) подключают вольтметр переменного напряжения.

В зависимости от направления подключения вольтметр может вести себя по-разному:

  • показывать то или иное значение напряжения;
  • не показывать вообще никакого напряжения в цепи.

Если вольтметр выдает какое-либо напряжение, значит, в цепи соединения и первичных, и вторичных обмоток присутствуют разноименные выводы. При соединении обмоток таким неправильным способом в них протекают следующие процессы: напряжение, поступающее на вход первичных обмоток двух соединенных трансформаторов, уменьшается на каждой из них вполовину; увеличение напряжения происходит на вторичных обмотках, каждая из которых обладает одинаковым коэффициентом трансформации. Вольтметр на выходе зарегистрирует суммарное напряжение, значение которого равно удвоенной величине входного.

Определяем выводы трансформаторов на данной схеме

Если вольтметр показывает значение «0», то это означает, что напряжения, выходящие с каждой из последовательно соединенных вторичных обмоток, равны по значению, но имеют разные знаки, таким образом, они компенсируют друг друга. Иными словами, хотя бы одна из пар обмоток, объединенных в цепь, соединена одноименными выводами. В таком случае правильного соединения элементов цепи добиваются путем изменения порядка подключения первичных или вторичных обмоток, ориентируясь на показания вольтметра.

Электроды для самодельной точечной сварки

Выбирая для аппарата точечной сварки, собранного своими руками из микроволновки, электроды, следует обращать внимание на то, чтобы их диаметр соответствовал диаметру провода, с которым они соединены. В качестве таких элементов можно использовать медные прутки, а для устройств небольшой мощности подойдут жала от профессиональных паяльников.

В процессе эксплуатации электроды для точечной сварки активно изнашиваются. Чтобы корректировать их геометрические параметры, их необходимо постоянно подтачивать. Естественно, что со временем такие элементы потребуют замены на новые.

Вариант изготовления электродов из толстой медной проволоки

Провода, которыми электроды связаны с аппаратом для точечной сварки, должны иметь минимальную длину, иначе в них будет теряться значительная мощность устройства. Потери мощности станут серьезными и в том случае, если в электрической цепи «электрод – устройство для точечной сварки» имеется много соединений. Если вы хотите увеличить эффективность использования своего самодельного оборудования, то лучше на провода, которыми соединяются электроды, напаять медные наконечники. Используя такие наконечники, вы избежите возникающих из-за увеличенного сопротивления обжимных или любых других соединений потерь мощности в местах контакта.

Провода, связывающие электроды с аппаратом для точечной сварки, имеют достаточно большой диаметр, поэтому облегчить их пайку помогут специальные наконечники, предварительно подвергнутые лужению. Поскольку электроды для такого устройства являются съемными, в местах их соединения с наконечниками пайку не выполняют. Конечно, в таких местах, постоянно подвергаемых окислению, также происходит потеря мощности, но очистить их значительно легче, чем обжатые наконечники.

Устанавливаем электроды на сварочный аппарат

Как уже было указано выше, электрод для контактной сварки можно сделать из медного прутка или жала от профессионального паяльника, если мощность устройства невысока. Провод от аппарата присоединяется к электроду с помощью медного наконечника, который соединен с ним при помощи пайки.

Установка нижнего электрода

Наконечник совмещают с электродом при помощи болтового соединения, которое должно быть очень надежным, чтобы увеличение сопротивления в месте ненадежного контакта не приводило к потере мощности аппарата для точечной сварки. Чтобы выполнить такое соединение, в электроде и наконечнике делают отверстия одинакового диаметра.

Болты и гайки, с помощью которых будут соединяться электроды и наконечники с проводами, лучше всего выбирать из меди или ее сплавов, отличающихся минимальным электрическим сопротивлением. Элементы таких соединений, значительно упрощающих обслуживание аппарата для контактной сварки, совсем несложно изготовить своими руками.

Органы управления самодельной точечной сваркой

Управление аппаратом точечной сварки (особенно сделанного из микроволновки своими руками) не отличается особенной сложностью. Для этого вполне достаточно двух элементов: рычага и выключателя. Сила сжатия между электродами, за которую отвечает рычаг, должна обеспечивать в точке выполнения сварки надежный контакт соединяемых деталей. Чтобы выполнить эти важные требования, рычажные механизмы таких аппаратов можно дополнить винтовыми элементами, которые обеспечивают еще более значительную силу сжатия. Естественно, такой элемент устройства для точечной сварки должен обладать очень высокой надежностью.

Конструкция рычагов незамысловата. Удобства добавит простая резинка, установленная над верхним рычагом

На серьезном производственном оборудовании, которое используется для соединения листов стали значительной толщины, устанавливают элементы сжатия, создающие давление от 50 до 1000 кг – в зависимости от необходимости. А на аппаратах точечной сварки, применяемых для нерегулярных и несложных работ в домашней мастерской, вполне достаточно того, чтобы такой механизм создавал давление до 30 кг. Для удобства и простоты работы на аппарате точечной сварки его прижимной рычаг делают более длинным, это также позволит увеличить силу сжатия до необходимого значения.

Для самодельного домашнего устройства вполне достаточно рычага, длина которого будет составлять 60 см. При помощи такого рычага можно увеличить прилагаемое усилие в 10 раз. Соответственно, если вы будете давить на рычаг с усилием 3 кг, то электроды и соединяемые детали будут сжиматься силой 30 кг. Чтобы такой рычаг при надавливании не сдвигал с места сам аппарат, основание оборудования необходимо надежно зафиксировать на поверхности рабочего стола при помощи струбцины.

Аппарат точечной сварки, сделанный своими руками, в работе

Выключатель, отвечающий в устройстве за подачу тока к сварочным электродам, подключают к цепи первичной обмотки трансформатора, сила тока в которой значительно меньше, чем во вторичной. Если подключить выключатель ко вторичной обмотке, то он создаст дополнительное сопротивление, а его контакты под воздействием сильного тока намертво приварятся.

Если в качестве прижимного механизма применяется рычаг, то выключатель лучше расположить прямо на нем, тогда вторая рука будет свободной (ее можно использовать для поддержки свариваемых деталей).

Особенности работы на самодельном оборудовании для точечной сварки заключаются в том, что подавать ток на электроды следует только тогда, когда они находятся в сжатом состоянии. В противном случае вы столкнетесь с интенсивным искрением электродов и, как следствие, с их активным подгоранием. Получить первоначальный опыт по работе на таком устройстве можно при помощи обучающего видео.

Электроды оборудования для точечной сварки активно нагреваются в процессе работы. Кроме того, интенсивному нагреву подвержены трансформатор и токопроводящие элементы такого устройства. Чтобы избежать слишком сильного нагрева, который может привести к выходу оборудования для точечной сварки из строя, следует предусмотреть простейшую систему охлаждения. Для этого часто используют обычный вентилятор. Можно также делать перерывы в работе, необходимые для охлаждения элементов аппарата.

Время выдержки электродов под током в сжатом состоянии в процессе выполнения сварки можно контролировать визуально, ориентируясь на цвет точки в месте соединения, либо использовать для этого специальное реле.

Очевидно, что изготовить аппарат для точечной сварки на основе трансформатора от микроволновки совсем несложно, внимательно изучив представленные видео и фото процесса сборки и учтя озвученные рекомендации.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Точечная сварка своими руками из микроволновки: схема и этапы сборки

Не удивляет, когда домашние мастера оснащают гаражи, производственные участки малого бизнеса самодельным оборудованием для сварки на уровне профессионального. К таким агрегатам относится и установка точечной сварки своими руками из микроволновки.

Доступная точечная сварка из микроволновки своими руками

Разнообразие методик сварки самодельным аппаратом подразумевает создание неразъёмного соединения. Условия процесса и свойства материалов различаются в технологическом подходе.

Итог действия – активизация связей молекул деталей посредством пластической деформации при термомеханическом воздействии, либо термоэлектрическом. Механическое действие применяется для создания физического контакта элементов без зазора.

Точечная сварка – скоростной метод сращивания без присадочных расходных материалов контактным способом. Конструктивная простота аппаратуры, компактность, дешевизна изготовления и эксплуатации выводят метод в лидеры по использованию.

Методика точечной сварки:

Принцип работы точечной сварки

  • Совмещение объектов в заданном положении;
  • Фиксация приложением давления извне;
  • Подача тока;
  • Мгновенный прогрев зоны приложения энергии;
  • Локальная пластичность и деформация зоны нагрева;
  • Сплавление элементов.

Самодельная ручная точечная сварка на основе трансформатора микроволновой печи применяется для соединения листов металла толщиной до 1 мм, сварки аккумуляторов, ремонтных работ.

Экономичность процедуры при прочности места контакта площадью до Ø10 мм обеспечит потребности малого бизнеса при минимуме затрат. При потреблении энергии в 0,8 кВт получаем 5–6-кратное увеличение мощности, 200-кратное возрастание силы тока. Режим работы — импульсный, предел длительности формирования сварочного ядра — 0,1 сек.

Сделать аппарат для точечной сварки недорого

Устаревшая, вышедшая из обращения модель микроволновой печи из-за поломки, с работоспособным трансформатором станет основой самодельного сварочного аппарата контактной сварки.

Аккуратно разбираем бытовой прибор – отдельные элементы, как подлежащий доработке и реконструкции трансформатор и кнопка включения, сетевой фильтр, кабель, пригодятся при сборке самодельного устройства.

Будьте внимательны: конденсатор под кожухом длительное время сохраняет заряд. Разрядите его. Достаточно закоротить контакты стержнем отвёртки.

Модернизированный трансформатор на выходе выдаёт результаты промышленных технических устройств:

Схема точечной сварки своими руками

  • Ток кратковременного импульса – свыше 1000 А;
  • Мощность – до 5 кВт.

Первичная обмотка трансформатора остаётся в неприкосновенности. Она выполнена из провода большего диаметра. Вторичная обмотка удаляется за ненадобностью. Понадобятся острая стамеска и киянка, либо ножовка по металлу. Чтобы не помять и не перерубить первичку, трансформатор желательно закрепить, а межобмоточное пространство заполнить гофрокартоном.

Металлические шунты для ограничения силы тока демонтируются. Сварной сердечник трансформатора с плотным заполнением обмотки затруднит демонтаж. Манипуляции по удалению проволоки облегчит сквозное высверливание. Избегайте касания сверлом внутренней поверхности сердечника. Операции по подготовке завершены.

Сборка трансформатора

Для вторичной обмотки рекомендуется использовать кабель КГ 1х35. Проводник эксплуатируется при длительном номинальном напряжении 1000 В. Долговременная токовая нагрузка — 300 А. Допускается кратковременная импульсная нагрузка в 1200 А.

Трансформатор микроволновки для точечной сварки

Модернизация трансформатора рассчитана на эту величину. Приобретите 2 м кабеля с наложенной синтетической плёнкой на токопроводящие жилы. Внешняя изоляция из шланговой резины 2,2 мм станет помехой. Покрытия 1,2 мм достаточно.

Для облегчения скольжения при намотке кабеля, сердечник плотно обматываем 3 слоями скотча. При старании и хорошем натяжении уложите 2–3 витка. Рассчитайте примерно равную длину выводов. Метраж определён с запасом длины выводов и удобства протяжки при укладке.

Допустимо применение для самодельного трансформатора контактной сварки многожильного мягкого кабеля путём сложения в пучок нескольких медных проводников. Ориентируйтесь на суммарный диаметр токопроводящих жил, минимальный показатель Ø10 мм.

Уменьшение количества витков вторичной обмотки компенсируется увеличением сечения обмотки. Напряжение и сила тока изменяются в десятки раз. Ориентиры контроля показателей на выходе самодельного трансформатора:

  • Напряжение холостого хода – 1,5–3 В;
  • Сила тока импульса – не менее 800 А.

Внимание! Работа без заземления и защитного кожуха опасна.

Мощное самодельное устройство

Для создания точечной сварки из микроволновой печи повышенной мощности ставится дополнительный самодельный трансформатор. Одноимённые выводы вторичных обмоток соединяются последовательно в единую цепь.

Обязательное условие – идентичность самодельных трансформаторов по количеству витков первичной и вторичной обмоток. Несогласование направления намотки витков вторичных обмоток спровоцирует противофазу с падением выходного напряжения до нуля.

Проверка правильности соединения:

Схема трансформатора от микроволновки

  • Проводится последовательное соединение обмоток трансформаторов;
  • Подача напряжения и контроль вольтметром на выходе со вторичной обмотки;
  • Повышение напряжения – ошибка сборки: спарены разноимённые выводы – на первичных напряжение падает, вторичные удваивают его;
  • Отсутствие напряжения – только одна из пар соединена одноимёнными выводами, следует изменить порядок подключения;
  • Соединение одноимённых выводов пары трансформаторов удваивает мощность без изменения напряжения.

Технические характеристики такого самодельного аппарата точечной сварки позволят проводить сварку стальных листов до 5 мм. Превышение силы тока импульса 2000 А потребует усиления электропроводки и подключения к промышленной сети.

Оснащение самодельного аппарата для сварки

Первое, что требуется для сварки – самодельные электроды из меди. Без точного подбора соответствия диаметру провода вторичной обмотки стержней из меди не сделать точечную сварку своими руками надёжной.

Самодельная установка контактной сварки

Мощность самодельного устройства обусловливает тип: жала паяльников для ручного контакта или рычажные сварочные клещи с давлением в центнер. Род деятельности влияет на ориентацию электродов. Для сварки аккумуляторов стержни устанавливают рядом, для сварки внахлёст – навстречу.

Протяжённость проводников минимизируют для сокращения потерь мощности. Негативное влияние оказывает и количество соединений. Пайка облуженных проводов к медным наконечникам снижает потери.

Обжимные соединения – очаги роста сопротивления. Электроды крепят на резьбе с тугой затяжкой. Болты, шайбы выполняют из сплавов меди. Удаление окислов проводят регулярно.

Концы электродов стачивают на конус, точку контакта оформляют сферой – площадь ядра сварки увеличивается в 2–3 раза относительно поверхности контакта самодельного устройства. Малый диаметр конца электрода повысит качество сварки, уменьшит усилие сдавливания.

Управление самодельной контактной сваркой

Органов управления сваркой 2: кнопка включения подачи электроэнергии на трансформатор, и рычаг сварочных клещей. Кнопка располагается на рычаге управления подвижным электродом.

Точечная сварка из микроволновки

Обеспечение сжатия достигается приближением электродов к оси рычага и его размером. Установите стационарное либо съёмное крепление самодельного аппарата, опоры неподвижного электрода. Гарантию достаточного контакта при сжатии даст рычаг из диэлектрика или обрезиненного металла длиной 0,6–1 м. Усилие сжатия — 30–100 кг.

Переключатель подачи тока самодельного устройства подключается к первичной обмотке трансформатора, находится под пальцем сварщика. Включение сварки во избежание подгорания электродов допускается при полном сжатии.

Визуальный контроль времени выдержки контакта определяется по цвету металла. При массовой сварке рекомендуется принудительное охлаждение трансформатора и электродов вентилятором, либо перерывы.

Видео по теме: Точечная сварка своими руками

Сообщества › Сделай Сам › Блог › Контактная сварка и споттер из микроволновки своими руками. А все ли так просто?..

Полный размер

На днях в моей распоряжении оказались два тр-ра на 700 и 800 Вт от отживших свое микроволновок. Решил сделать из них рабочий аппарат точечной сварки и споттер для работы по кузовному ремонту. В интернете много материала на данную тему, но решил проверить сам — реально ли варить металл толщиной в 1 — 1.5 мм с помощью подобного самодельного устройства… либо это все не серьезно, так на показуху.
Отделил с тр-ров вторичную обмотку, что с тонкой жилой. Намотал толстый кабель от сварочного аппарата и стал экспериментировать. Так же при разборке в микроволновок извлек вентилятор и скажу про конденсатор. Если надумаете сделать подобный аппарат — не забудьте разрядить заряд. Не смертельно, но может здорово напугать.
С начало мучил тр-ры по отдельности. Толку никакого! Паял сталь 0.5 мм. Пытался приварить гайки, гвоздики, болты… Прижимал. Отставлял и прижимал электроды то ближе, то дальше. Что видел на видео в том же Ютуб, когда человек берет один слабомощный тр-р и варит пластины… понял — это фикция. Для этих целей необходим мощный трансформатор, мощностью минимум 1500 Вт. А по фэн-шую все 3500. Почему-то об этом никто из экспериментаторов не говорил! Да и устройствами этими в дальнейшим никто и не пользуется?
Соединил тр-ры параллельно, тем самым увеличив мощность. И дело в принципе пошло. Присоединил электроды к нормальным губкам для споттера и сделал уверенные клещи. Споттер оказался слабым. Его, как рабочий вариант я не рассматриваю. А вот со сваркой дело пошло. Правда больше 0.5 — 0.8 мм не берет. По большому счету считаю аппарат получившимся. Ведь со своей задачей он справляется, да и каждый может самостоятельно это сделать (в видео все подробно изложил). Для варки пивных банок из тонкой жести, отжига закислившихся болтов вполне подходит.
При работе заметил огромный нагрев кабеля в местах прилегания к электродам и на сердечнике тр-ра. Думаю вентилятор, что извлек ранее, вполне подойдет, как кулер для охлаждения. Но мощности, признаюсь, не достаточно. Если кто-то делал подобный толковый аппарат, буду признателен за совет, как сделать более рабочий вариант. Слышал, что данные аппараты лучше работают от постоянного тока, нежели от переменного. Буду рад любой критики, советам, идеям и мнениям! Спасибо.

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

28 февраля 2019 в 01:00 Метки: контактная сварка, точечная сварка своими руками, споттер, аппарат контактной сварки из микроволновки

Точечная сварка/споттер своими руками из микроволновки.

Точечная сварка довольно востребована в промышленности. Она позволяет быстро и сильно нагреть локальный участок металла. С ее помощью можно сварить отдельные металлические прутки в сетке или два листа металла. Также она пригодится, чтобы открутить заржавевшие гайки и болты, нужно будет только их нагреть с помощью данного аппарата.

Кузовной ремонт с помощью точечной сварки. Точечная сварка двух металлических пластин. Нагрев заржавевшей гайки точечной сваркой.

Принцип действия точечной сварки довольно простой. Свариваемые детали помещаются между двумя электродами, которые оказывают сжимающие усилие и через них протекает высокий ток, от 500А и выше. В результате происходит, нагрев металла до температуры, когда он становится пластичным и таким образом образуется неразъемное соединение после остывания свариваемых заготовок.

Схематическое изображение принципа действия точечной сварки.

В промышленности применяются довольно серьёзные аппараты точечной сварки, которые имеют водяное охлаждение рабочих электродов и пневматические зажимы. Такие аппараты позволяют сваривать большое количество точек за довольно короткое время. Но для домашнего использования достаточно аппарата попроще.

Точечная сварки и безопасность.

Такой вид сварки довольно безопасен несмотря на то, что для нагрева метала используются высокие токи. Но кроме большой силы тока на электродах создается напряжение всего в 1-3 вольта. Вспомним закон Ома для участка цепи.

Закон Ома для участка цепи.

Подставив в формулу напряжение 2 В и сопротивление 1000 ОМ (сопротивление человека), получим силу тока, который пройдет через человека — 0,002А. Безопасным считается ток до 0.1А и напряжение до 42В.

Сборка точечной сварки своими руками из микроволновой печи.

Для того, чтобы сделать сварочный аппарат точечной сварки, нам понадобится трансформатор. Его возьмём из старой неработающей микроволновой печи. Главное, чтобы в ней был рабочий трансформатор. Даже не обязательно весь трансформатор, а только его половина. Нам понадобится только его рабочая первичная обмотка. Вторичная обмотка не нужна и ее придется удалить из трансформатора.

Важно! Ни в коем случае не включайте в таком виде трансформатор в сеть! Этот трансформатор повышающий и создает на вторичной обмотке очень высокое напряжение, около 2000 вольт.

Трансформатор из микроволновой печи. Трансформатор из микроволновой печи.

Отличить вторичную обмотку трансформатора от первичной очень легко. Первичная обмотка намотана из проволоки большего сечения, чем вторичная и на первичной обмотке меньше количество витков проволоки.

Удаляем вторичную обмотку трансформатора. Это можно сделать разными способами. Её можно отрезать болгаркой или ножовкой по металлу. Та как медная проволока довольно мягкая, то ее можно срубить зубилом или стамеской. При удалении вторичной обмотки очень важно не зацепить первичную обмотку. Если вы повредите ее, то трансформатор придется выкинуть или сдать на металлолом.

Удаление вторичной обмотки трансформатора с помощью болгарки. Удаление вторичной обмотки трансформатора с помощью ножовки по металлу. Удаление вторичной обмотки трансформатора с помощью стамески.

После того как удалили выступающие части вторичной обмотки, необходимо выбить остатки обмотки из середины трансформатора.

Выбивание вторичной обмотки из трансформатора. Выбивание вторичной обмотки из трансформатора.

Если обмотка не выбивается, то высверлите ее с помощью электродрели, а затем удалите остатки.

После удаления обмоток нужно удалить шунты. Они представляют собой набор металлических пластинок, обмотанный в бумагу. На фото ниже они обведены красным цветом.

Шунты в трансформаторе.

Задача шунтов — замкнуть первичную обмотку по магнитному потоку и уменьшить поток через вторичную обмотку. Говоря простым языком, шунты уменьшают силу тока на вторичной обмотке, а следовательно, уменьшают мощность нашего сварочного аппарата. Поэтому их обязательно нужно удалить.

Теперь самое время заняться кабелем. Провод обязательно должен быть с медными жилами. Длина провода примерно 1.5м. Для сварочного аппарата лучше всего подойдет провод сечением 50мм2 это примерно 8 мм в диаметре без изоляции. В процессе работы сварочного аппарата данный провод будет нагреваться от проходящего по нему тока. И чем меньше провод по сечению, тем быстрее он будет греться. Поэтому желательно провод использовать как можно большего сечения.

Если провод тяжело накручивается на трансформатор, то можно снять с него изоляцию, обмотать его хлопчатобумажной изолентой и сверху одеть термоусадочную трубку. Таким образом кабель с новой изоляцией станет немного меньше по диаметру. Изолента обязательно должна быть хлопчатобумажная. Она при нагреве не плавиться в отличие от обычной изоленты.

 Таким же способом можно сделать провод необходимого диаметра из нескольких проводом меньшего сечения, предварительно сняв с них изоляцию и скрутив их в одну жилу.

Осталось надеть на провод специальные обжимные наконечники. Обжать их можно просто расплющив молотком или в тисках.

Провод обмотанный изолентой. Провод в термоусадочной трубке. Обжимной наконечник. Провод для вторичной обмотки сварочного аппарата.

Теперь наматываем провод на трансформатор. Необходимо сделать два полных витка как показано на фото ниже.

Трансформатор с новой вторичной обмоткой.

Можно приступить к испытанию трансформатора.

Нагрев сварочным аппаратом болта диаметром 5мм. Болт разрушается от нагрева всего за 4 секунды.

Силовая часть точечного сварочного аппарата готова. Осталось сделать контактные клещи с медными электродами. Они могут быть самой различной конструкции. Сделать их можно на свое усмотрение из различных материалов. Ниже смотрите варианты изготовления контактных клещей аппарата точечной сварки.

Пример самодельных контактных клещей точечного сварочного аппарата. Пример самодельных контактных клещей точечного сварочного аппарата. Пример самодельных контактных клещей точечного сварочного аппарата. Пример самодельных контактных клещей точечного сварочного аппарата. Пример самодельных контактных клещей точечного сварочного аппарата.
Смотрите видео: точечная сварка своими руками.

Точечная сварка из микроволновой печи — Сообщество «Сделай Сам» на DRIVE2

Всех читающих я снова приветствую!
Хочу представить вам свою очередную работу, а именно изготовление точечной сварки небольшой мощности для использования в домашних условиях.

Полный размер

Забегая на перед вынужден признать что фотографий процесса к сожалению нет, по этому постараюсь объяснить все в устной форме.

За основу была взята старенькая и вышедшая из строя микроволновая печь, из которой благополучно был извлечен трансформатор и вентилятор. Из трансформатора была извлечена вторичная обмотка, а вместо нее намотано три витка сварочного провода сечением 16мм2.

Позже куплен на блошином рынке медный прут сечением 16мм. из которого токарь выточил по моей просьбе будущие электроды.
Чертеж прилагаю.

Полный размер


Ну а пока токарь творит, я облагораживаю трансформатор и все обслуживающие его узлы.

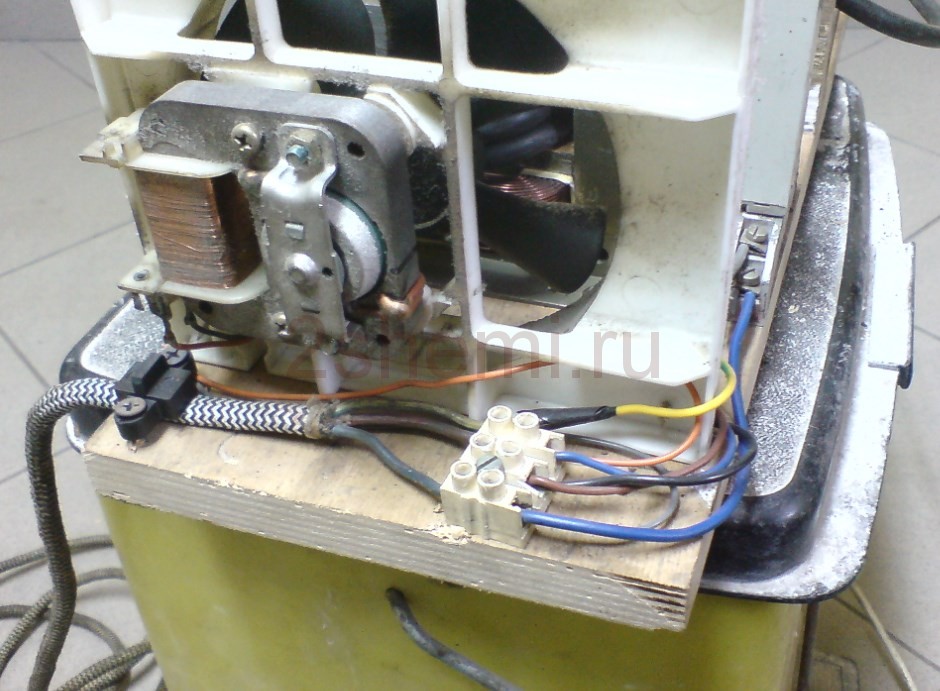

В схему был включен автомат включения/выключения, вентилятор для обдува трансформатора, магнитный пускатель, микро выключатель управляющий пускателем и пара лампочек для индикации наличия сети и работы трансформатора.
Для особо любопытных, желающих знать как это все подключено прилагаю принципиальную электро схему.

В примененной мною схеме предусмотрена работа микро выключателя от сети 220V, это чревато поражением тока, во избежании подобных случаев необходимо в схему внедрить низко вольное реле, что и будет мною обязательно сделано в последующих доработках


Вот так я разместил узлы внутри аппарата.

Полный размер

Полный размер

Полный размер


Крышку корпуса сделал из той же микроволновки, ребра забора воздуха ( те что сбоку ) это родные, а отверстия на задней стенке выполнены в форме трубной решетки рассчитал в программа Компас 3D. распечатал и перенес на металл, просверлил и убрал заусенки.

Полный размер

Полный размер

Ну а с клещами придется еще поработать, что бы обеспечить прижим нужной силы, думаю делать эксцентрик, по тому что система рычагом займет много места.

Полный размер

Полный размер

Вот такие получились электроды

Полный размер

способ крепления


Думаю изложенной выше информации вполне достаточно для таких же самодельщиков как я, которые захотят повторить данную конструкцию.

Полный размер

Полный размер


В работе: металл толщиной меньше 0,8мм. приваривает хорошо, ну а для того что бы справлялся с металлом потолще думаю нужно доработать клещи и возможно сделать острее угол на электродах.
Всем мира и ровных дорог!

Точечная сварка из микроволновки своими руками

Насмотревшись интересных видео на YouTube, а также вдохновившись вот этой темой на ЧипМейкере я тоже очень захотел сделать точечную сварку из микроволновки своими руками.

Для изготовления сварки из микроволновки я приобрел трансформатор от микроволновки, медный многожильный провод 50 кв.мм. длиной порядка 2 м, но этого оказалось много… В качестве электродов для точечной сварки я использовал жала от паяльников диаметром 13 мм, другого медного прутка в моем городе раздобыть не удалось.

Итак, как изготавливал точечную сварку из трансформатора от микроволновки.

Как сделать трансформатор

Сначала я распилил трансформатор, чтобы снять вторичную обмотку, и повторю еще раз:

Обратите внимание, что трансформатор от микроволновки опасен для жизни! Т.е. его не стоит включать в сеть для проверки, пока не удалена вторичная обмотка, т.к. на ней напряжение порядка 2000В и он может убить человека на расстоянии!

С медного провода на 50кв. мм я снял изоляцию, т.к. она слишком толстая и рассчитана на 600 вольт, а у точечной сварки бывает напряжение 2-3 вольта всего.

Как шутят бывалые: Хватит и папируса для изоляции 🙂

Новую изоляцию я сделал из тканевой изоленты, провод получился заметно тоньше, в итоге на трансформатор влезло 3 вика провода — это уже хорошо, с родной изоляцией влезало всего 2 витка.

Что следует учесть при намотке вторичной обмотки трансформатора для точечной сварки:

  • чем толще провод вы используете, тем меньше он будет греться и больший ток во вторичной обмотке вы получите, лучше даже использовать 70-100 кв.мм. Вся проблема  в том, что окно для намотки провода в трансформаторе микроволновки остается не такое большое, как хотелось бы. Но если использовать другой трансформатор с большим железом, например ОСМ-1, то можно впихнуть и провод потолще.
  • чем больше витков вы намотаете, тем больше будет напряжение во вторичной обмотке, у меня получилось 2.5 в, т.е. 0.8 в на виток, а чем выше напряжение, тем длиннее можно будет сделать провода до электродов, т.к. в проводах происходит падение напряжения.
  • для наивысшего кпд сварки, провода до электродов должны быть минимальной длины, в проводах длиной пару метров, вы уже получите значительное падение напряжения, также следует максимально заполнить окно магнитопровода обмоткой.

После намотки вторичной обмотки транса, я склеил сердечник эпоксидной смолой.

Далее я припаял медные наконечники на концы провода от трансформатора, паял их газовой горелкой, сначала залудив их, а затем вставил в наконечники и добавлял припой пока наконечники не наполнил им полностью. Затем, после остывания я натянул на них термоусадки, которые были заранее надеты на провода.  С одной стороны я зачистил наконечники до меди, чтобы избежать лишних потерь из-за сопротивления припоя. Хотя в паяном соединении уже будут потери, но тут уже ничего не поделаешь…

Изготовление электродов точечной сварки

Ознакомьтесь также с этими статьями

Для электродов, как говорилось выше, я использовал 2 жала от паяльников, отпилил необходимые куски, просверлил в них отверстия на 7 мм и нарезал резьбу М8.

Затем я сделал для них медные шпильки, еще из двух жал от паяльников меньшего диаметра 9мм — на них я нарезал резьбу М9, затем резьбу М8, чтобы получить шпильки нужного диаметра. Шпильки закручиваются в электроды, на них одеваются клеммы от трансформатора и сверху притягивается шайбой и обычной гайкой, не медной, так я получил хороший контакт с низким сопротивлением между клеммами от транса и электродами.

Электроды для своей точечной сварки я заточил как иголки, а затем изготовил третий электрод, который не затачивал — с таким электродом гораздо удобнее сваривать проволоку, а двумя острыми удобнее сваривать листовую сталь.

Корпус для сварки из микроволновки

Затем я изготовил корпус из фанеры толщиной 16 мм и верхнюю крышку из стали толщиной 1мм.

В корпус также был установлен компьютерный вентилятор с отдельным трансформатором и диодным мостом для него на 12 вольт, если есть в налчии вентилятор на 220 вольт, то конечно лишний трансформатор уже не нужен. Просто я делал из имеющихся материалов.

Ножки у корпуса — ножки от системного блока компьютера.

На задней стенке корпуса я разместил также двухполюсный автомат на 20 А.

На передней панели корпуса я установил 2 лампы — красная — питание прибора включено, зеленая — идет сварка.

Сварочные клещи

Советуем к прочтению другие наши статьи

Клещи для моей точечной сварки из микроволновки были изготовлен из профильной трубы на 15 мм, снизу нижней части установлена опора из куска профиля, чтобы аппарат не опрокидывался при сильном нажатии.

Ручка — кусок шестигранника на 12 мм и ручка от напильника. Крепление клещей — 2 уголка, купленные в магазине крепежа.

Кстати, электроды крепятся к клещам на уголках специально, чтобы можно было менять их угол наклона.

Выключатель сварки

Использован микропереключатель от микроволновки, который подает 12В на управляющую катушку реле РЭК-77/4. Т.к. моя сварка потребляет ток до 18А, я решил использовать такое реле, в нем есть 4 пары контактов, каждая из которых рассчитана на ток 10А, а соединил их параллельно и получил реле на 40А (спасибо пользователю с форума ChipMaker.ru).

Благодаря такому реле я даже не стал сильно изолировать выключатель, т.к. на нем всего 12в и небольшой ток (можно использовать любой микропереключатель), а не 220в, если бы я использовал выключатель без реле, тем более выключатель рассчитан на максимальный ток до 15А всего.

Реле включается в первичную обмотку трансформатора, т.к. использовать реле во вторичной обмотке представляется малореальным из-за большого тока…

Далее  я собрал все вместе в аппарат, который вы видите на фото.

Что я получил в итоге


Мощность моего аппарата точечной сварки из микроволновки во время сварки порядка 4150 вт, потребляемый ток после 2 сек. сварки порядка 18 А, напряжение на вторичной обмотке получилось порядка 2.5 В, примерный ток во вторичной обмотке 1650 А.

Аппарат сваривает проволоку 3 мм очень быстро, даже плавит ее, если передержать… Сваривает листовую сталь 2 куска по 1.5 мм отлично,  а также сваривает: 2 куска по 1 мм, 3 куска по 1 мм, больше еще не пробовал, думаю, что оно сможет варить сталь до 2 мм (2 куска по 2 мм).

Вторичная обмотка греется после примерно 7-10 точек.

Как можно усовершенствовать сварку из микроволновки?

  • можно добавить в него реле времени , т.е. вы сможете выставлять точное время сварки, это удобно при сваривании множества одинаковых деталей.
  • возможно, что стоит добавить в него термореле, чтобы при нагреве трансформатора, аппарат отключался до остывания, как в утюге

P.S. Статью написал довольно сумбурно, не все моменты рассмотрел, т.к. их довольно много, аппарат я переделывал 3 раза  в течение 3 месяцев, поэтому в будущем статья будет дополняться новым подробностями и фото.

Приятно то, что сделал вполне рабочую точечную сварку из микроволновки своими руками, хотя нельзя сказать, что за так, т.к. на материалы ушло порядка 2 тыс., но  настоящий плюшкин, все эти материалы найдет у себя в запасах 🙂

Фото точечной сварки из микроволновки:

Видео о точечной сварке из трансформатора микроволновки:

Простой сварочный аппарат из микроволновки

Простой сварочный аппарат для электродуговой сварки может сделать каждый в домашних условиях, не применяя никакого специализированного оборудования или схем. Все что нам понадобиться это всего на всего две микроволновые печи, которые можно найти на свалке или два трансформатора из них.

Разбираем микроволновки и вытаскиваем трансформаторы.

Эти трансформаторы повышающие, то есть преобразуют 220 Вольт в напряжение порядка 2,5 кВ, нужное для работы магнетрона. Поэтому вторичная обмотка у них содержит менее толстый провод и с большим количеством витком. Такой трансформатор имеет мощность порядка 1200 Вт.
Чтобы собрать сварочный аппарат для дуговой сварки нам не придется разбирать сердечник этих трансформаторов. Мы просто спилим и высверлим вторичную высоковольтную обмотку. Обычно эта обмотка идет с верху, а первичная на 220 В снизу.
Инструмент, который нам понадобиться для работы.

Изготовление простого сварочного аппарата из микроволновки своими руками


Берем трансформатор и закрепляем, чтобы он не двигался. Берем ножовку по металлу и срезаем вторичную обмотку с обеих сторон у обоих трансформаторов. Если решитесь повторить, то будьте осторожны, не повредите первичную обмотку.



Затем сверлим обмотку дрелью со сверлом по металлу, снимаем тем самым внутреннее напряжение металлов, чтобы было проще выбить остатки.



Выбиваем остатки намотки.

У нас получилось два трансформатора с обмотками на 220 В. Трансформатор с лева, над обмоткой, имеет токовый шунт, разделяющий обмотки. Для увеличения мощности их тоже нужно выбивать. Такая манипуляция повысит мощность трансформатора процентов на 20-25.
Ещё бывает между большими обмотками маленькая низковольтная обмотка из пары проводов – её тоже выкидываем.

Берем многожильный провод в пластиковой изоляции сечением шесть квадратов и длиной 11-12 метров. Можно взять более многожильный провод, не грубый как у меня в примере.


Я намотал примерно 17-18 витков на каждый трансформатор, в высоту 6 рядов и в толщину 3 слоя.





Обмотки включаются последовательно. Я мотал все одним проводом, но можно мотать каждый трансформатор в отдельности, а затем соединить. Вся намотка очень плотная, не должна болтаться.

После завершения намотки, подключаем высоковольтные обмотки на 220 В параллельно. Я использовал автомобильные наконечники, с изоляцией термоусадочной трубкой.

Включаю в сеть всю конструкцию, и замеряю напряжение на вторичке, которую намотал. Получилась порядка 31-32 Вольт.

Затем я взял деревянную доску и прикрутил оба трансформатора саморезами, чтобы получилось единое целое.

При сварке я буду использовать электроды 2,5 мм и варить две железки толщиной 2 мм.


Вот результат.



В принципе варить можно, но не долго, так как трансформаторы сильно нагреваются и поэтому после каждого электрода нужно дать время аппарату остыть.
Тока хватает, поэтому варить тонкий металл не особо получается, так как его просто режет. Для уменьшения тока в цепи можно использовать дроссель или балансный резистор. В роли резистора можно взять отрезок стальной проволоки, включив его в цепь низковольтной обмотки, и уже его длинной подбирать ток, настраивая ровность горения дуги.
Результатом я доволен, для домашних нужд вполне сгодиться, учитывая ещё то, что все фактически мне досталось бесплатно.

Сморите видео изготовления сварочного аппарата для дуговой сварки


Контактная сварка из микроволновки и самодельный таймер на PIC

Продолжаем велотему.
Когда ездил на работу на велосипеде, было неудобно возить в рюкзаке — потеет спина. Возить на багажнике неудобно — пакет сползает и норовит попасть в спицы. Нужна небольшая корзинка на багажник, которая удерживала бы небольшой груз от падения. Так как таких небольших корзинок не делают, решено делать самому. Для сборки такой корзинки нужна контактная сварка, она же может варить и аккумуляторы.
Процесс сборки корзинки багажника, батарей аккумуляторов, и самой сварки описан ниже.

«Тело сварки» — трансформатор от микроволновки.
Ножовкой удалена вторичная обмотка, удалены пластины между первичкой и вторичкой. Рекомендую именно ножовку, дремелем или болгаркой легко повредить первичную обмотку, а она еще нужна. В окно вторичной обмотки был заведен (запихан, забит) в 4 руки провод ПВ3 70 квадратных миллиметров, 1 метра достаточно. Провод идет очень тяжело, заправлялся вдвоем.
На провод газовой горелкой напаяны наконечники медные луженые, чисто медные напаять не получилось. К наконечникам крепятся электроды — 10 квадратов меди для сварки аккумуляторов и прямоугольные для сварки прутка или листа.


В случае с прямоугольными электродами они позволяют варить как проволоку, если электроды стоят плоскость на плоскость, так и лист если повернуть верхний электрод на угол, как на фото.
Прямоугольные электроды это пластины от комплекта установки токовых трансформаторов, при электромонтаже они не пригодились а здесь как раз.

«Мозги сварки» — самодельный таймер на микроконтроллере PIC16F628A, ссылка на который в заголовке обзора.
Был закуплен в магазине Chinese Super Electronic market, делаю там не первый и думаю не последний. При заказе в 15-30$ отправляет почтой с нормальным треком, хорошо упаковывает, не косячит с комплектацией. При этом у него обычно цены минимальны или близки к ним.
Кроме пикухи было закуплено
— Набор кварцевых резонаторов на все случаи жизни, 10 наименований по 5 шт — 2,7$ лот 50 шт.
— Микросхема стабилизатора 5в 50 шт 1,28$
— Мощные тиристоры BTA41-600 10 штук 4,8$
— Оптопара 10 шт 1,6$
— Сам PIC — 10 шт 13,8$

За основу взята схема из статьи

Схема


Из схемы взята силовая часть, прошивку было решено писать самому.
В схеме не понравилось использование двух кнопок — энкодером управлять быстрее и удобнее, малый диапазон выдержек.

Блок питания я обозревал уже тут же, в него добавлен стаб на 5в. Два напряжения питания 5в основные и 12в контрольные идут на контроллер. При выключении питания первым начинает падать напряжение 12в, оно через резистивный делитель идет на ногу контроллера (синий подстроечник, выставил 3в). Контроллер видит ноль на ноге, сохраняет параметры и идет спать.

Выход ноги PIC дает сигнал на оптрон, оптрон открывает тиристор, который в свою очередь включает первичку транса. Нагрева деталей не замечено. Возможно использовать твердотельное реле, как в предыдущей статье на этом ресурсе. Я тоже в прошлом сварочнике использовал твердотелку, но оптрон+тиристор меньше и дешевле при закупке по 10 шт.

— Энкодер был закуплен такой,
В нем уже есть резисторы подтяжки, энкодер не только крутится но и нажимается.
При нажатии на энкодер цифра начинает плавно мигать (сделал изменение яркости по синусоиде) — показывает количество импульсов до 9, то есть варить можно повторным или тройным импульсом, пауза между импульсами равна длительности импульса, скважность 50% в общем. При повторном нажатии энкодера запоминает параметр в память (проверяет изменился ли он) и переходит опять в режим работы.

Индикация на двух светодиодных семисегментных индикаторах, индикация динамическая.

При сварке обычно нужны свободными обе руки, для запуска сварки была сделана педаль — кнопка звонка.

При включении таймер на 1 сек показывает-напоминает количество импульсов.
Потом индикация выдержки
.2 -0,02сек
0,2 -0,2 сек
2,2 -2,2 сек.
максимум 9,9 секунд, минимум 0,01 сек.
При нажатии педали и отработке выдержки показывается — —
Пинцет на должен дергаться при отработке выдержки, не очень наглядно получилось.
работы таймера 1,33 мин

Физически таймер собран в корпусе блока питания принтера HP, от него использована плата, как несущий элемент и разъем питания предохранитель и фильтрующие конденсаторы на входе.
Что то собрано на стойках, что то приклеено на термоклей, в общем все элементы колхоза. Как ни странно, все работает.

Слабонервным и перфекционистам фото потрохов не смотреть

сварки гвозди 4+4мм.


Результат после

Результат сварки

Багажники, на оба багажника хватило 1 кг проволоки оцинковки 3 мм, цена около 1.5-2$
Мой ячейка 4*4см, жены для велосумки ячейка 5*5 см


Сварка батарей для шуруповертов



остатки оцинковки

UPD.
Добавлено фото покрупнее

Краткое описание принципа действия и сборки:
Контактная сварка — процесс образования неразъёмного сварного соединения путём нагрева металла проходящим через него электрическим током и пластической деформации зоны соединения под действием сжимающего усилия. (Вики)
То есть нужен большой ток и усилие сжатия. В промышленных аппаратах усилие сжатия и ток регулируются электроникой, есть сварочники с гидравлическим сжимом. Самые простые те, где сжимаются руками, как в моем варианте. Еще необходим ток. Трансформатор от микроволновки позволяет заменить вторичную обмотку, вместо повышающей ставим понижающую. Напряжение большого значения не имеет, ток получается достаточный. При использовании бОльших трансформаторов возможно повреждение проводки, токи первичной обмотки в трансформаторе микроволновки в районе 15-20 ампер, хороший домашний вариант.
Кроме силовой части, которая обеспечивает ток и иногда прижим, иногда необходима электронная часть. Можно поставить в первичную обмотку автоматический выключатель на 16А, как в подъездном щитке, и с помощью него руками «на глаз» задавать временную выдержку воздействия тока на.
Например так

Если хочется немного удобства, держать обе обеими руками то можно добавить кнопку. Но не каждая кнопка выдержит токи в 15 ампер, для этого можно использовать твердотельное реле или пускатель. Если катушка пускателя или вход твердотельного реле низковольтный, не 220В, то нужен блок питания. Такой вариант на следующей картинке.

Блок питания дает 12 или 24 или любое другое безопасное напряжение, оно через кнопку К включает реле/пускатель, ногой нажимать удобно и кнопка не выгорает.
При больших выдержках порядка 2-5 сек и больших деталях это допустимо. Но при сварке аккумуляторов обычно используются пластины 0,1-0,2мм толщиной и необходимы короткие выдержки порядка 0,01-0,1 сек. Такие выдержки сложно отработать руками, превышение времени выдержки это прожег пластины, а иногда и аккума, а они не дешевы.
Для повторяемости результата ставится электронный таймер, который формирует необходимые короткие выдержки.
На следующей картинке схема с таймером.

Итого почти самый продвинутый вариант — трансформатор с замененной вторичкой, таймер кнопка, блок питания, можно комбинировать по вкусу. Например если таймер на 220в то блок питания не нужен, но может поджариться нога, если на педали будет 220в.

Краткая инструкция по сборке:
-Найти микроволновку, разобрать, извлечь транс (он 2/3 веса микроволновки).
-Проверить, живая ли первичная обмотка, она обычно намотана более толстым проводом, прозвонить. Не включать! Возможно появление высокого напряжения на вторичной обмотке и корпусе трансформатора.
-Аккуратно удалить обмотку с самый тонким проводом, если толстая живая. Зажать в тиски, спилить ножовкой или любым другим не особо мощным инструментом, остатки выбиваются.
-Удалить шунты (пластины между первичной и вторичной обмоткой).
-Бывает еще несколько витков накальной обмотки. Ее тоже можно удалять.
-В освободившееся окно намотать вторичную обмотку. Для сварки аккумуляторов достаточно 35 квадратов меди, для более толстых материалов 70-100мм. Возможно придется снять заводскую изоляцию и изолировать термоусадкой/изолентой. Два-три витка обычно достаточно. Провод называется ПВ3*70 или провод сварочный. Может ПВ5*70, но таких не видел.
-Оконцевать провод. Обычно используют наконечники медные луженые, наконечники медные. Можно обжать или напаять их или и то и другое.
-Закрепить на концах провода электроды. Для сварки аккумуляторов достаточно 10 квадратов меди (ПВ3*10), Для более толстых металлов изготавливаются электроды из медного прутка большого диаметра, на концах заточены. Чем лучше соединение электродов и провода и чем короче провод тем больше ток и лучше сварка.
— Добавить таймер, кнопку, корпус по вкусу. Можно добавить на рычаг верхнего электрода светодиод, освещающий рабочую зону. Можно добавить еще одну обмотку на 3-5 витков и припаять к ней зуммер 5В (белый провод у меня на фото), он будет пищать при сварке.

Ссылка на проект протеус
drive.google.com/open?id=0B0G2PPYK72EgOXF4eDNxTkMtWkE
в протеусе не силен, но вроде работает.

ссылка на прошивку
drive.google.com/open?id=0B0G2PPYK72Egc1lfT0t2OHFyTUE
RV2 подстроить до 3в, ниже лог. 0 и идет команда сохраняться в память.
Мотор-энкодер, две кнопки чтоб крутить его, кнопка сработки и кнопка энкодера
порты В для индикатора — ABCDEFG-2345610
индикаторы у меня sc56-11gwa, то есть общий катод.

осциллограммы
в названии видно выдержку в сек.
В первой выдержка 0,01 сек, импульсы по одному вручную, правее 5 импульсов по 0,01
остальные все по 5 импульсов автоматом через паузу, равную выдержке.

ток короткого замыкания 1200А, напряжение хх 1.9В

Сварка батареи электровелосипеда


Это видео с прошлого сварочника, там 3 витка *35мм
Провод более тонкий и гибкий, суть та же.
Пластина 0,1*4мм

Точечная сварка из микроволновки своими руками

Особенности конструкции

Споттером называют аппарат для односторонней точечной сварки, применяемый при кузовном ремонте. По конструкции прибор достаточно простой, поэтому его необязательно покупать за большие деньги.


Споттер применяют для выпрямления вмятин на металле

От старой микроволновой печи для изготовления споттера можно взять и элекротрансформатор, и металлический корпус. Но при этом необходимо учитывать некоторые особенности самодельной конструкции:

  1. Споттер, сконструированный своими руками, по мощности будет уступать заводскому агрегату. Его получится использовать в домашнем гараже, но если речь идет о профессиональном ремонте, лучше приобрести инструмент за деньги.
  2. Самодельный споттер из микроволновой печи требует приложения большего усилия при рихтовке кузова и не позволяет проводить работы с высокой скоростью. Правда, для начинающих это становится скорее плюсом, при аккуратном и неторопливом выравнивании вмятины меньше риск ошибиться.

Важно! Перед началом сборки самодельного споттера необходимо учесть, что для него в любом случае понадобится приобрести дополнительные элементы — переменные резисторы, тиристоры, диоды.

Демонтаж микроволновой печи

Электромагнитный излучатель и инвертор в ней требовали высокого напряжения. Поэтому в преобразователе меньшее число витков на первичной обмотке и большее на вторичной. На последней образуется напряжение в 2 киловольта, которое затем возрастает с помощью удвоителя.

Чтобы изготовить аппарат точечной сварки из трансформатора:

  • Аккуратно извлекаем его, сняв корпус и отсоединив крепления.

  • Удаляем вторичную обмотку, не повреждая первичной.

  • Шунты, ограничивающие силу тока, убираем.
  • Многожильным проводом с сечением 1 см или собранным в жгут из нескольких тонких до такого же диаметра наматываем два-три витка новой обмотки.

Чтобы толстая изоляция не затрудняла операцию наматывания, удаляем ее и обматываем изолентой из ткани. Для того чтобы не увеличивалось сопротивление и не уменьшалась сила тока, провод должен быть минимально коротким.

Чертежи, схемы с расшифровкой споттеров из микроволновки

Споттер для кузовного ремонта из микроволновки можно изготовить только при наличии минимальных познаний в электротехнике. Перед проведением работ необходимо внимательно изучить чертежи приспособления и понять, как должны располагаться детали в самодельном устройстве.

Приспособление, собранное своими руками из микроволновой печи по стандартной схеме, работает следующим образом:

  • при включении прибора в сеть напряжение проходит на первый из преобразователей, понижается, а затем достигает диодного моста и превращается в переменное;
  • после этого происходит зарядка конденсатора;
  • прибор, запущенный в режим сварки, отключает конденсатор от моста и подключает к тиристору;
  • последний запускает в работу второй преобразователь;
  • конденсатор разряжается, после чего закрывается тиристор.

Сварка в этот момент прекращается, и для ее продолжения нужно повторить всю процедуру заново.


Самодельный споттер с кнопкой «Импульс» работает по системе многократных повторяющихся циклов

Классическая конструкция споттера своими руками предполагает использование двух трансформаторов от микроволновой печи. Но при желании можно взять также один элемент или сразу три.


Вне зависимости от числа трансформаторов споттер можно подключить к розетке 220 В

Количество преобразователей влияет в основном на производительность устройства. Чем больше элементов в системе, тем мощнее споттер своими руками.

Точечная сварка из микроволновки

Точечная сварка сделанная из трансформатора микроволновки, подробное описание изготовления своими руками.

Приветствую! Однажды увидел на просторах интернета, точечную сварку из трансформатора микроволновки и решил сделать и себе.

Разобрал микроволновку, достал трансформатор с сетевым фильтром микроволновки. Дальше распилил по сварным швам трансформатор для удобства демонтажа старой вторичной обмотки и намотки новой!

Для удобства сборки намотал скотч на сердечник чтоб обмотка лучше скользила при запрессовке

Первичную обмотку я оставил родную, а вторичную намотал проводом КГ-35 квадратов меди, на намотку ушел 1 метр, но чтоб выводы были по длиннее советую брать 2 метра провода. Намотал 3 витка без 1/4 витка.

Первичку ставим на место.

Вторичка на месте.

Да, еще между обмотками трансформатора стояли шунты, из того-же трансформаторного железа, нужны они для ограничения тока магнитрона печки, чтоб он не пошел в разнос, я их для сварки убрал!

Это фото нашел в интернете, а то свое забыл сделать.

Сварил обратно трансформатор. Варил его сжав в тисках и сначала точечно прихватив все углы и стороны, а потом варил по одному шву давая остыть трансформатору, чтоб не погорела проводка его! Дальше из той же микроволновки сделал корпус для будущего аппарата. Потом пошла сборка: сетевой провод остался от микроволновки, потом сетевой фильтр, автомат на 25А — можно и на 16А но у меня был только на 25А. Купил наконечники 35/10 — 35 это под квадрат провода, а 10 это отверстие под болт на 10. Залудил кончики проводов и залудил наконечники, лудил в тигеле с припоем, а перед этим протравив в ортофосфорной кислоте. Далее спаял наконечники с проводниками и завершил сборку аппарата.

Напайка наконечников.

Далее было испытание: включил, замерил выходное напряжение, оно было равно 2.5 вольта, Протекающий ток на вторичной обмотке, под нагрузкой замерить было не чем так как токовые клещи уехали на поверку. Для эффектного испытания перед своими сотрудниками на работе брал гвозди 150-250 или проволоку 6мм. Во время испытания контролировал нагрев вторичной катушки, во избежание ее перегрева и выхода ее из строя. В общем 6мм проволоки перегорает за 6-8 сек, а после каждого (выпендривания) температура на трансформаторе поднимается на 8-10 градусов. Думаю поставить еще электронный термометр для контроля нагрева или термо защиту.

Вот электрическая схема.

Для использования аппарата для точечной сварки, будут сделаны медные электроды, аппаратом варил даже скрутки медных проводов, правда медно-графитовый электрод очень сильно нагревается и его нужно менять на стальной. Так же аппаратом можно разогреть заржавевшие болты и гайки, а потом после остывания их выкрутить.

Вот такой электрод использовал.

Видео испытаний самодельной точечной сварки:
Автор самоделки: Сергей Кияшкин.

Какие инструменты и материалы потребуются

Для изготовления споттера из микроволновой печи своими руками потребуется подготовить несколько основных запчастей. Среди них:

  • корпус — его можно также взять от старой микроволновой печи;
  • электротрансформатор — он станет основным элементом устройства;
  • обратный молоток, его можно собрать своими руками или купить в готовом виде;
  • сварочный кабель с клеммой для подключения к питанию и резьбой для пистолета;
  • схема управления, в базовом варианте она состоит из кнопки на пистолете, провода и блока питания, приводящего систему в работу, и реле входного напряжения;
  • сварочный пистолет с возможностью подключения электродов;
  • кабель массы, обладающий клеммой и контактной площадкой;
  • электроды для шпилек и шайб.

Также для сборки споттера потребуется подготовить рулетку и мультиметр.

Как сделать споттер из трансформатора от микроволновки своими руками

Видео о споттере из микроволновки своими руками демонстрируют, что переделать высоковольтный преобразователь для домашнего сварочного аппарата довольно просто. Подробный алгоритм выглядит так:

  1. Со старой, но рабочей микроволновой печи снимают крышку, открутив удерживающие ее шурупы, и демонтируют нужный элемент. Для этого нужно предварительно отключить клеммы, соединяющие деталь с остальными частями СВЧ, и убрать винты крепления.


    Перед началом работ микроволновую печь отключают от сети

  2. Трансформатор извлекают из корпуса микроволновой печи. Поскольку для сборки споттера нужен элемент, понижающий напряжение, вторичную высоковольтную обмотку придется удалить. Для этого электротрансформатор от микроволновой печи надежно закрепляют в тисках и спиливают ненужные мотки медной проволоки с двух сторон при помощи ножовки по металлу. Остатки вторичной обмотки внутри корпуса детали сначала высверливают дрелью, а потом выбивают с использованием шпильки и молотка.


    При удалении старой обмотки трансформатора от микроволновой печи важно не повредить первичные витки

  3. Подготовленный элемент требуется перемотать в соответствии с новыми целями. Для этого берут медный провод с диаметром не меньше 16 мм и совершают 2-3 витка, этого вполне хватит для получения тока достаточной мощности.


    Витки при перемотке трансформатора от микроволновки располагают поближе друг к другу

  4. Трансформатор и элементы управления необходимо разместить в надежном корпусе. Проще всего взять металлическую коробку от микроволновой печи. Переделанный элемент размещают по центру, чтобы сбалансировать конструкцию, согласно схеме, рядом устанавливают резистор, тиристор и диодный мост, преобразующий ток из постоянного в переменный.


    Закреплять компоненты споттера нужно на диэлектрическом материале, предотвращающем помехи

В заключение на переднюю панель управления самодельного споттера выводят клеммы для подключения кабелей и основные элементы для осуществления сварки. К агрегату необходимо подсоединить провода питания, обратный молоток и рабочий пистолет.

Важно! Споттер на базе трансформатора от микроволновой печи получается мобильным и достаточно легким. Поэтому к его корпусу имеет смысл приделать ручки для удобной переноски устройства.

Сварочный аппарат из микроволновки


Привет, всем. Ни одна работа с металлом, не обходится без сварочных работ. Сварка режет и соединяет металлические конструкции. Но стоит хороший сварочный аппарат немалых денег. А покупать дешёвые не имеет смысла, ибо варит такими аппаратами та ещё мука. Но сварочный аппарат можно легко изготовить своими руками. В интернете много статей, на эту тему. Ну почти все эти самодельные аппараты получаются очень слабыми. Либо мощными, но громадными, тяжелыми и неудобными. Но нашёлся один вариант изготовление сварочного аппарата, изготовил его автор канала kreosan. Отличается он от других, компактностью и мощностью. Сегодня я покажу и расскажу вам весь процесс изготовления этого аппарата. Если чего не понятно, то внизу статьи есть видео где все подробно показано. Давайте начнём, для изготовления понадобится: 1. Два трансформатора от микроволновки 2. Кабель или провод большого сечения 3. Держатель для электродов 4. Эпоксидный клей 5. Болгарка, молоток ит п инструменты
Шаг 1. Изготовление

Этот аппарат очень легко изготовить, так что опишу все одним шагом. Для того чтобы аппарат получился мощным и трансформаторы нужны мощные от 1200Вт. Для хорошей электросварки нужна мощность в пределах 4000вт. Так если удалить токовые шунты, то мощность двух трансформаторов будет в пределах 3900вт, этого будет вполне достаточно. От двух трансформаторов удаляется вторичная обмотка и выбиваются токовые шунты. Дальше на место вторичной обмотки накручивается кабель. Делается 54 витка и два отвода на 40 и 47 витке, чтобы можно было менять напряжение. Потом трансформаторы склеиваются, как показано на фото или видео. С кабелем соединяется, держатель для электродов и масса.

Шаг 2. Тестирование

Всё, сварочный аппарат готов, теперь можно испытывать. Тестирование этой самоделки, можете наблюдать на видео. На проводе или кабеле не должно быть изоляции, ибо трансформатор нагревается или должна быть какая-то специальная термостойкая изоляция. Есть сомнения и насчёт эпоксидного клея. А так сварка получилась мощной, если судить по видео.

Я не разбираюсь в электронике. Если есть опасения насчёт сборки и эксплуатации этой самоделки или улучшения, то поделитесь ими в комментариях. На этом можно и закончить, спасибо за просмотр. Если статья годная, то ставим лайк.

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как сделать споттер из двух трансформаторов от микроволновки своими руками

Один трансформатор от микроволновой печи позволяет собрать своими руками рабочий споттер, однако мощность устройства будет незначительной. Поэтому чаще используют сразу два преобразователя тока. Оба можно взять от старых СВЧ печей, если таковые есть под рукой.

Споттер из микроволновки своими руками пошагово с двумя электротрансформаторами ненамного сложнее с точки зрения сборки:

  1. Преобразователи тока для самодельного сварочного аппарата переделывают для новых целей. Вторичную обмотку на обоих элементах, взятых из микроволновой печи, полностью удаляют и наматывают несколько витков проводящей жилы с сечением 50 мм2.


    При перемотке трансформаторов важно не забыть проложить между первичными и вторичными витками изоляцию

  2. Согласно принципиальной схеме споттера своими руками электротрансформаторы, снятые с микроволновой печи, устанавливают в корпус или на открытом щите рядом друг с другом.


    Между трансформаторами оставляют пространство, чтобы они не соприкасались и не перегревались

  3. В корпус или на площадку помещают диодный мост и переменный резистор. Последнему предстоит пропускать через себя ток с минимальными значениями, поэтому его мощность не играет особой роли. Также в соответствии с выбранной схемой к системе подключают электролитический конденсатор с рабочим напряжением от 25В.


    В стенках корпуса нужно предусмотреть отверстия для охлаждения или оставлять крышку открытой

В переднюю часть собранного агрегата выносят клеммы для подключения электрода и кабеля массы. Также можно установить дополнительные элементы — амперметр для контроля сварочного тока, индикаторы сети и регуляторы.

Важно! При сборке споттера с двумя трансформаторами необходимо параллельно соединить между собой их вторичные обмотки. Именно это позволит удвоить выходную мощность, оставив прежним напряжение.

Сборка трансформатора

Основным элементом любого аппарата для контактной сварки является трансформатор, который можно взять из старой, но рабочей микроволновки. Чтобы самодельное сварочное устройство было способно соединять стальные листы толщиной до 1 мм, необходим трансформатор мощностью не менее 1 кВт. В случае, если нужен более мощный аппарат для контактной сварки, потребуется два трансформатора.


Повышающий трансформатор от микроволновки

Чтобы изготовить своими руками оборудование для контактной сварки, надо взять не весь трансформатор от микроволновки, а только его магнитопровод и первичную обмотку. Вторичную обмотку с трансформатора аккуратно демонтируют, а также из него убираются шунты, которые располагаются с двух его сторон.


Вторичную обмотку срезаем зубилом (стамеской) или спиливаем ножовкой по металлу


Шунты удаляем

Новая обмотка на трансформатор от микроволновки делается из многожильного провода с сечением не менее 100 мм2 (или диаметром более 1 см). Будет достаточно сделать 2-3 витка. Если провод имеет слишком толстую изоляцию, то допускается удалить ее и заменить тканевой изоляционной лентой. Если используется сразу два трансформатора, то вторичная обмотка для них делается общей, но очень важно правильно соединить выводы с их первичных обмоток.


Трансформатор с новой вторичной обмоткой

Следующими этапами изготовления своими руками контактной сварки из микроволновки являются монтаж органов управления, изготовление и подсоединение электродов, установка внутренней части оборудования в надежный корпус, который тоже можно взять от вышедшей из строя бытовой техники.

Еще одно отличное видео по теме:

Как сделать споттер из 3 трансформаторов от микроволновки своими руками в домашних условиях

Наибольшую производительность демонстрирует самодельный споттер своими руками из микроволновки, изготовленный с применением сразу трех преобразователей. Единственная сложность при его сборке состоит в том, чтобы достать детали в нужном количестве, в хозяйстве они запасены далеко не всегда. Сама инструкция по созданию агрегата остается стандартной:

  1. С трех электротрансформаторов из микроволновой печи аккуратно демонтируют вторичную обмотку, не повреждая первичную. На место удаленного медного кабеля наматывают новые проводящие жилы. Вторичную обмотку параллельно соединяют для всех трех элементов.


    Сечение вторичной обмотки для трех трансформаторов можно взять от 60 мм2

  2. Трансформаторы от микроволновой печи устанавливают на листовой материал, не проводящий электричество. В корпус устройства монтируют дополнительные элементы системы, блок управления, конденсатор и резистор. Токопроводящие кабели выводят наружу, на передней панели монтируют клеммы и регуляторы.


    Сварочный агрегат из трех трансформаторов по мощности получается ненамного слабее заводского

К собранному своими руками споттеру на базе микроволновой печи подключают рабочий пистолет и обратный молоток. Устройство остается проверить и убедиться, что оно выдает достаточную производительность.

Разборка микроволновки с целью переделки

Для сборки аппарата точечной сварки можно использовать практически любую микроволновку, можно даже в нерабочем состоянии. Однако трансформатор от микроволновки должен быть рабочим, поскольку именно его нужно будет подвергать основным изменениям.

Сначала нужно разобрать корпус микроволновки и добраться до её внутренних элементов. Внутри устройства расположена текстолитовая плата с трансформатором, именно её и потребуется извлечь из микроволновки. Далее, необходимо будет выпаять трансформатор и уже после этого, можно приступать к его переделке.

Как переделать трансформатор микроволновки под точечную сварку

В микроволновке установлен повышающий трансформатор, который способен из 220 Вольт выдать 2 500 Вольт. Именно от такого высокого напряжения и питается магнетрон микроволновой печи. С этой целью вторичная обмотка трансформатора изготовлена с большим количеством витков тонкого медного провода, при изготовлении аппарата для точечного сварки, всего этого не нужно.

Поэтому необходимо будет демонтировать вторичную обмотку с трансформатора, таким образом, чтобы не повредить первичную обмотку. Сложность её демонтажа зависит от конструкции трансформатора, поэтому может потребоваться ножовка по металлу, небольшое зубило и молоток. Очень важно при этом не повредить первичную обмотку.

Следующий шаг в переделке трансформатора, после того как вторичная обмотка удалена, намотка новой обмотки, но только другим проводом. Для этих целей потребуется толстый медный кабель, сечением не меньше 100 кв. мм. Именно данным проводом нужно намотать сверху первичной трансформаторной обмотки, вторичную, не меньше 3 витков, уложенных плотно друг к другу.

Рекомендации

При сборке споттера своими руками нужно учесть несколько важных нюансов:

  1. Новую вторичную обмотку для преобразователей обязательно нужно покрыть слоем надежной изоляции.
  2. Блок управления для самодельного споттера на базе микроволновой печи можно сделать самостоятельно по соответствующим схемам либо приобрести в готовом виде. В последнем случае процесс создания сварочного агрегата сведется к поиску преобразователей тока и монтажу элементов устройства в корпус.
  3. При работе со споттером кнопку импульса не зажимают надолго. Сварочное воздействие должно быть коротким, но мощным. Именно для обеспечения последнего условия агрегат делают с использованием двух и трех электротрансформаторов одновременно.

Совет! Если узлы аппарата для сварки расположены в металлическом корпусе, то между ними и стенками можно проложить обычный картон.

⚡ Аппарат для точечной сварки из старой микроволновки

Если вы думаете, что вытащить кролика из шляпы может только фокусник, то ошибаетесь. При некоторой сноровке это может сделать каждый. И способность превращать одни предметы в другие – тоже волшебство, которому можно научиться. Главное – найти подходящего и очень опытного наставника. Таким для вас может стать автор YouTube-канала NRV Wood. Очень изобретательный мастер постоянно радует своих подписчиков интересными изделиями. Яркий пример – сварочный аппарат, который он сделал из микроволновки.

Содержание статьи

Почему не стоит выбрасывать старые микроволновки

Любой современный электрический прибор – это шедевр инженерной мысли и плод труда многих людей. В эпоху потребления всё это мало ценится, и в погоне за новинками люди просто выбрасывают на помойку даже работоспособные устройства и крайне редко озадачиваются вопросом, можно ли их использовать как-то ещё. И совершенно напрасно, ведь такое решение поможет не только сохранить ваши средства, но и обогатит ваш дом интересными и полезными вещами.

Вот и в этом случае микроволновку сменила более современная модель. И вместо того, чтобы отправить это устройство ржаветь на свалке, мастер решил применить запчасти для благого дела

Что можно использовать из микроволновки для новой конструкции

Микроволновку нужно разобрать. Это не сложно: корпус легко снимается, открывая всю сложную электронную начинку. Не спешите ничего выбрасывать, сегодня вам потребуется немного деталей, но остальные тоже пригодятся для других целей

Нужная вам запчасть – это двухвитковый трансформатор, который находится в этой микроволновке. Его нужно извлечь из корпусаКонденсатор нужно отсоединить от трансформатора. Он может вам пригодиться для многих других изобретений, но не в этом случае. Так что тоже не торопитесь от него избавлятьсяЕщё одна деталь от микроволновки, которая вам потребуется – провод для подключения. Нет смысла искать какой-то другой. Этот уже имеет заземление и сделан довольно добротно. Кроме того, он отлично подключается к трансформатору. Но помните: не касайтесь подключённого в таком виде трансформатора руками, вы можете получить мощнейший разряд, который способен нанести непоправимый вред вашему организму

Таким образом, вам потребуется от микроволновки всего две детали: электрошнур с вилкой и трансформатор.

Как собрать сварочный аппарат из микроволновки

У штатного трансформатора микроволновой печи две обмотки: первичная и вторичная. Вторичная выполнена из тонкой медной проволоки, которая для сварочного аппарата не потребуется.

Вторичку необходимо убрать, но нужно сделать это очень аккуратно, чтобы не повредить первичную обмотку. Автор сначала срезал наружные части вторички болгаркойПосле срезки внутри трансформатора осталась медь, которую тоже необходимо извлечь из корпусаЧтобы её удалить, нужно высверлить отверстия и стамеской выбить остатки проволоки. В принципе, всю процедуру можно сделать и без болгарки и дрели, воспользовавшись лишь стамеской и молоткомМесто вторичной обмотки займёт силовой кабель для сварочных аппаратов. Он должен быть довольно гибким, чтобы легко разместиться на своём месте. Ещё одно  важное требование к этой детали – надёжная обмоткаСамый удачный вариант – кабель КГ с одной жилой, состоящей из множества медных проволок, и толстой резиновой оболочкойНа кабель нужно поставить лужёные концевики. Впоследствии вы можете использовать и медные электроды для сварки, если приготовите для них удобную ручкуОстаётся только подсоединить трансформатор к электросети и попробовать его в действии. Автор проводил эксперимент на обычном гвозде. Как видите, металл плавится в месте соприкосновения с концевикамиСварочный аппарат готов. Он однозначно пригодится для различных слесарных работ. Он поможет разогреть металл в ограниченном пространстве, например, чтобы снять гайку. Чем толще вы возьмёте кабель, тем мощнее получится результат. Если добавить к конструкции удобную ручку с электродом – то можно использовать её для точечной сварки и пайки латунью или медью

И такой пример – это далеко не всё, что можно использовать от старой микроволновки. Но согласитесь, идея довольно интересная и наглядная, тем более, что конструкция примитивно простая и собирается буквально за час.

А вот ещё один интересный пример использования микроволновой печи не по назначению. В нём автор демонстрирует работающую модель агрегата для точечной сварки, в основе которого лежит такой же трансформатор:

Что вы думаете по поводу идеи автора? Насколько реально сделать такой сварочный аппарат своими руками? Может быть, вы уже пробовали собрать нечто подобное? Напишите об этом в комментариях!

ФОТО: Youtube-канал «NRV Wood»

А если у вас есть собственные разработки, и вы не забыли фотографировать процесс их создания, то присылайте фото с описанием в нашу редакцию, мы с удовольствием опубликуем ваш мастер-класс!

Предыдущая

ИСТОРИИBluetooth-колонка из радио 50-х годов своими руками

Следующая

ИСТОРИИСпрячем всё: шкаф-карго для одежды в неожиданном месте

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Как сделать аппарат для дуговой сварки на переменном токе из деталей старой микроволновой печи, часть 1 « Хитрости, модификации и схемы :: Гаджеты

В предыдущей статье я продемонстрировал аппарат для дуговой сварки, сделанный из деталей от старых микроволновых печей.

Пожалуйста, включите JavaScript для просмотра этого видео.

Вот часть 1 из 2 о том, как был сделан этот аппарат для дуговой сварки, и как вы могли бы сделать его! Это первая из двух частей по его созданию, посвященная модификации трансформеров.

Пожалуйста, включите JavaScript для просмотра этого видео.

ПРЕДУПРЕЖДЕНИЕ: Сварка стержнем и/или модификация трансформатора микроволновой печи (MOT) могут быть очень опасными и сопряжены с риском УФ-излучения, поражения электрическим током, ожогов, пожаров, дыма и множества других рисков. . Этот проект не следует предпринимать без полного понимания электричества, присмотра взрослых и соответствующей подготовки. Неправильное или небрежное использование инструментов или предметов может привести к серьезной травме и/или смерти.Вы используете этот контент на свой страх и риск.

В предыдущем проекте я расплавил провода на своем первом плавителе металла. Но сердечник трансформатора все еще был в отличном состоянии, поэтому я повторно использовал его, чтобы сделать сварочный аппарат на переменном токе!

Электросварщик заставлял летать искры, но в конце концов его мощности не хватило, чтобы металл слипся, и детали разваливались без особых усилий.

Если бы я попытался увеличить мощность сварочного аппарата, провода бы перегрелись и расплавились.

Чтобы решить эту проблему, мы будем использовать 2 МТ (трансформатора для микроволновой печи), потому что чем больше трансформаторов, тем больше мощность!

Подготовка МТ к новому вторичному контуру точно такая же, как первые несколько шагов, которые мы предприняли в проекте «Плавильня металла».Поскольку это немного избыточно, я не буду тратить много времени на пошаговые инструкции для этого, но если вы еще этого не видели, вы можете посмотреть видео или сослаться на мою предыдущую статью.

Чтобы сделать жизнь намного проще, вам понадобится сделать небольшое приспособление для намотки вторичной обмотки. Маловероятно, что вы получите все необходимые витки провода в таком ограниченном пространстве без него.

Чтобы сделать это приспособление, я использовал кусок дерева и обрезал его так, чтобы он был такой же ширины, как центр трансформатора, и чуть короче верхней части.Длина была обрезана так, чтобы она свисала примерно на 1/2 дюйма с концов.

Я прикрутил деревянные панели сверху и снизу, чтобы направлять провода и удерживать их на месте, затем сложил лист бумаги так, чтобы он поместился в

После установки в тиски для рычага кабель можно наматывать

Для этого проекта попробуйте намотать около 50 футов многожильного медного кабеля 8 AWG из местного хозяйственного магазина. деньги, собирая бесплатный провод, но я решил заглянуть в раздел «конец катушки» в хозяйственном магазине и смог договориться о сделке за полцены на кабель, поэтому 50 футов стоил мне всего около 17 долларов.

Для этих модифицированных MOT потребуется новая вторичная обмотка, состоящая из 18 витков кабеля 8 AWG, и оба MOT будут соединены последовательно. Я также обнаружил, что мне нужно запустить систему на 240 вольт переменного тока, чтобы получить выходную мощность для хорошей сварки. Моей целью было 30+ вольт переменного тока с переменной силой тока от 0 до 120+ ампер.

С практической точки зрения это означает, что вам нужно намотать катушку на форму так, чтобы у вас получилось 6 длин кабеля в высоту и 3 длины кабеля в ширину. Ах да, и все это должно поместиться обратно в трансформатор, так что наматывайте его потуже!

Первый слой не так уж и плох, но наматывать второй и третий слои становится все труднее и может показаться почти невозможным.

После того, как 18 витков провода поместятся в канавке, вы можете согнуть бумагу и скрепить ее скотчем, чтобы катушка держалась вместе.

Вот и сложная часть. Снимите его с приспособления, не дав ему распутаться!

Верхнюю и нижнюю панели можно снять, а блок выдвинуть из центра катушки.

Я использовал изоляционную ленту, чтобы убедиться, что катушки плотно прилегают.

Установка вторичной обмотки в трансформаторе очень затруднена.

Наилучший результат я добился, используя набор зажимов, чтобы сжать стороны катушки, а также осторожно постучав по катушке резиновым молотком.

Когда он вставлен, катушка должна располагаться ниже верхнего края трансформатора, иначе вы не сможете вернуть его обратно.

Крепление верхней части такое же, как и в проекте Metal Melter.

Обычно используйте двухкомпонентный эпоксидный клей, чтобы покрыть всю верхнюю поверхность, затем установите крышку утюга на место и плотно прижмите ее зажимами или большими тисками.

Чрезвычайно важно оказывать сильное давление на шов во время схватывания эпоксидной смолы. Я даю моему застыть около 24 часов.

Модифицированный трансформатор готов! Вторичная катушка там настолько плотная, что любые вибрации от сети 60 Гц будут сведены к минимуму.

Когда оба трансформатора модифицированы одинаково, мы в основном получили то, что нам нужно для сварки. Осталось только немного почистить его и сделать более полезным и презентабельным.

Кстати, эти два оголенных провода от вторички станут нашим зажимом заземления и жалом.

Вот они! Основные характеристики сварочного аппарата переменного тока.

С этого момента нетрудно превратить систему в хороший маленький сварочный аппарат для хобби. Посмотрите, как это сделать, во второй части.

Пожалуйста, включите JavaScript для просмотра этого видео.

Если вы еще не видели видео, еще не поздно. Смотрите здесь!

Если вам нравится этот проект, возможно, вам понравятся некоторые из моих других.Проверьте их на thekingofrandom.com.

Самодельный сварочный аппарат для дуговой сварки – блог Dan’s Workshop

Собери свой собственный сварочный аппарат! Многие из вас так терпеливо ждали появления этих ПОДРОБНЫХ ПЛАНОВ , которые вы можете приобрести и загрузить (4,6 МБ в формате pdf!) за небольшую плату.

Вы получаете 90 страниц высококачественных цветных иллюстраций, фотографий, заметок по строительству
и всех часто задаваемых вопросов в удобном для печати формате PDF. И НАМНОГО больше
информации, чем бесплатная (читай: тощая) версия.

Поскольку я очень предан своим читателям, оригинальная HTML-версия моего

схемы самодельных сварщиков все еще здесь. Это не исчезнет. Итак, вы,
, можете просмотреть (как всегда: бесплатно) фотогалерею этого проекта
ниже.

Изготовлен из старых трансформаторов микроволновых печей. Твердотельный модуль SCR
обеспечивает регулировку мощности, в отличие от обычных сварочных аппаратов AC
, которые просто переключают трансформатор с несколькими ответвлениями.

Обновление за июнь 2013 г.: вот хорошая ссылка, объясняющая, как работают SCR:

http://www.allaboutcircuits.com/vol_3/chpt_7/5.html

(Я обнаружил, что при поиске, как использовать 4 больших SCR типа «хоккейный пак», чтобы сделать выпрямительный мост)

Вот
фото. Как видите, разделов три. Нижняя секция
, являющаяся основанием шкафа, несет 8 трансформаторов. (Четыре видны
.) В центральной секции находятся охлаждающие вентиляторы, элементы управления питанием
и большая часть проводки. Верхняя часть представляет собой лоток для инструментов и ручку для переноски
. (Я говорю «ручка для переноски» немного осторожно; этот зверь
весит 140 фунтов!) Прокрутите вниз, чтобы увидеть схему и примечания к дизайну!



Собери свой собственный сварочный аппарат!

Нажмите на картинку, чтобы увеличить ее.Это то, что большинство из вас,
, хотели увидеть, поэтому я поместил это изображение вверху страницы
. Он также включен ниже на странице, где есть дополнительная информация
по каждому компоненту. Обратите внимание, что эта схема не является абсолютной. Допуски для полупроводников и индукторов настолько различаются, что вам
придется экспериментировать со значениями и конфигурациями, чтобы заставить его работать в вашей собственной уникальной ситуации.

Зачем создавать собственный сварочный аппарат?


Благодаря технологии, доступной практически каждому,
у домашнего любителя появляется все больше возможностей.Вы, вероятно, читаете это руководство для
либо зная о возможности легко найти детали, встроенные в
в простые конструкции, либо желаете узнать об этом больше. Это то, что
это руководство; моя цель состоит в том, чтобы сообщить об этих проектах и ​​позволить вам, как
читателю, создавать полезные инструменты и извлекать выгоду не только из их использования, но и из знаний и опыта, полученных при планировании, сборке и завершении такого проекта.



Факты о самодельном снаряжении


Несколько важных фактов о самодельных инструментах.Вы не всегда можете сэкономить деньги, собирая собственное оборудование. Изготовление собственных инструментов может занять
очень много времени. Да и самодельное оборудование не всегда лучше магазинного
.

Вот обратная сторона этих фактов. У большинства из нас больше времени, чем денег. Если мы сможем найти источники дешевых или бесплатных деталей
, мы сможем сэкономить много денег, а время будет единственным дополнительным расходом.
Кроме того, некоторые самодельные инструменты даже не доступны в магазине или
могут иметь удобные функции, которых нет в их купленных в магазине аналогах.

Люди создают собственное торговое оборудование по разным причинам, и на некоторые из них я уже намекал:

Им нравится строить вещи
Они хотят улучшить дизайн.
Им нужен инструмент, который нельзя получить другим способом.
Им нужен инструмент для создания другого инструмента.
Они хотят сэкономить.
Изучение дуговой сварки

Вам не нужно уметь сваривать, чтобы пользоваться этим руководством. Даже если
вы знаете все о сварке, то, что находится внутри сварочного аппарата, это отдельная история
.Прежде чем вы сможете успешно построить аппарат для дуговой сварки, вам необходимо понять, как он работает и какие компоненты в нем используются.

Дуговой сварочный аппарат
представляет собой низковольтный источник питания с высокой силой тока. Есть два типа
: постоянный ток и постоянное напряжение. Сварочный аппарат стержня
относится к типу постоянного тока. Сварочные аппараты с подачей проволоки работают на постоянном напряжении
. Сварщики дуговой сварки обычно используют трансформаторы для снижения напряжения
и увеличения силы тока до уровней, пригодных для сварки. В сварочных аппаратах TIG и других типах
используются специальные высокочастотные источники питания, которые не рассматриваются в данном руководстве.

Трансформаторы
с многослойным железным сердечником имеют постоянную характеристику силы тока, что делает их
идеальными для сварки. Внутри практически любого сварочного аппарата находится трансформатор
, который состоит из трех основных частей: первичной обмотки, вторичной обмотки
и пластинчатого железного сердечника. Обмотки медные.
Первичные обмотки подключаются к линейным напряжениям, а у сварочных аппаратов это
вообще 240 вольт. Вторичные обмотки питают дугу и представляют собой более тяжелые медные обмотки.Обмотки намотаны на железный сердечник. В
отсутствует электрическая связь между первичной и вторичной обмотками
. Электроэнергия передается магнитным способом через железный сердечник
.

Источник питания для сварки также нуждается в способе
изменения мощности дуги. Есть несколько способов сделать это. Один из способов
состоит в том, чтобы иметь увеличивающееся количество отводов вдоль вторичной обмотки
, чтобы получать от них различное количество энергии. Другой вариант заключается в настройке
трансформатора таким образом, чтобы первичная обмотка могла перемещаться к вторичной обмотке
или от нее, передавая больший или меньший магнитный поток во вторичную обмотку
.Другой заключается в изменении ширины импульса линейного тока 90×102 первичной обмотки. Сварщик, описанный в данном руководстве, использует контроллер с шириной импульса
.



Электрическая принципиальная схема

Модификации сварочного аппаратаВы можете построить сварочный аппарат любым способом
по вашему выбору. Гораздо проще было бы включать и выключать различные комбинации трансформаторов
, чтобы задать различные настройки нагрева
. Или вы можете удалить концевые блоки двух трансформаторов, поставить их встык и настроить подвижный первичный контроллер.Причина, по которой я выбрал контроллер ширины импульса
для этого руководства, заключается в том, что он
представляет собой простую надежную конструкцию с небольшим количеством движущихся частей.



Маленький сварочный аппарат на 110 вольт, который я сделал для папы

Трансформатор и переключатель нагрева являются основными строительными блоками
сварочного аппарата для дуговой сварки. Однако существует ряд других вспомогательных компонентов
, которые необходимо упомянуть. Шкаф, в котором находится сварочный аппарат, должен иметь конструкцию
, исключающую попадание сварочной пыли.Эта сборка шкафа должна включать охлаждающий вентилятор
, чтобы обеспечить достаточный поток воздуха для охлаждения компонентов. Зажим заземления
и держатель электрода (часто не входят в комплект поставки сварочного аппарата
) также необходимы перед сваркой. Вам понадобится розетка
на 220 вольт для подключения сварочного аппарата, а также шнур и вилка на самом сварочном аппарате
.

Получение деталей


При сборке аппарата для дуговой сварки часть острых ощущений заключается в получении и
модификации компонентов, из которых состоит блок питания.Трансформаторы, охлаждающие вентиляторы
и детали корпуса взяты из старых микроволновых печей.

Что я сделал, так это пошел к местным дилерам бытовой техники и в сервисные центры
и рассказал им, что я хочу сделать, и они были счастливы отдать мне
свои микроволновые печи, бывшие в употреблении. Я также разместил объявление в газете, потому что
большинство розничных продавцов бытовой техники взимают плату за приемку старых приборов
своих клиентов, и люди были в восторге, принося мне свои микроволновые печи
, зная, что я не буду брать с них плату за приемку и что это
будет переработан в самодельное торговое оборудование.

Одно слово предупреждения
. Ваш двор или гараж будут захламлены микроволновыми печами
, ожидающими разборки. Для выполнения этого проекта вам понадобятся восемь больших трансформаторов
, а также микроволновые печи
мощностью от 950 Вт и выше. Если вы дадите объявление в газету, вы не сможете
выбрать, что вам достанется, но не отчаивайтесь; те странные могут иметь
как раз правильный трансформатор для вашего датчика легкого запуска или только правильный вентилятор
для системы охлаждения.Я насчитал в общей сложности 22 печи, прежде чем мой сварочный аппарат
был готов. Мне, наверное, столько не понадобилось бы, но у меня на
было много хороших деталей и, вероятно, достаточно трансформаторов, чтобы собрать еще один сварочный аппарат
. На момент написания этой статьи я обдумывал идею сварочного аппарата меньшего размера
, который мог бы работать от 120 вольт для более легких проектов.

Передняя и нижняя часть шкафа выполнены из дерева. Детали, которые вам
необходимо купить, перечислены ниже. Большая часть этих деталей поступает из магазина аппаратных средств
, за исключением модуля SCR IRKT71.Для этого вам нужно будет заказать
в компании-поставщике электроники. Я заказал свой в Newark
Electronics, но вы также можете найти эту деталь в Digikey Electronics, или
вы можете найти в других источниках на веб-сайте International Rectifier.



Модификация трансформаторов


Трансформаторы для микроволновых печей являются повышающими трансформаторами. Значит у
напряжение на вторичной обмотке выше, чем на первичной. В микроволновых печах
первичка принимает стандартную домашнюю силу тока 120 вольт.
Вторичное напряжение обычно составляет 4000 вольт. Вторичную обмотку
нужно снять и поставить на ее место обмотку низкого напряжения. Новая вторичная обмотка
имеет типичное напряжение холостого хода 10 вольт. При нагрузке дуговой сварки
это напряжение упадет до 2-4 вольт, а при
до 250 ампер. Вы будете использовать одножильный провод №6 для новой вторичной обмотки
. Многие спрашивают, сколько именно витков я поставил на этой новой вторичной обмотке
, и я всегда говорю, сколько влезет! Если вам нужно
знать, у меня от 12 до 15 витков на каждом трансформаторе.



Монтаж и подключение трансформаторов


Вот детали нижней панели аппарата для дуговой сварки, на которой установлены трансформаторы
. Поскольку не все трансформаторы идентичны
, вам придется импровизировать там, где это необходимо. Установите трансформаторы
таким образом, чтобы можно было правильно и аккуратно соединить первичные и вторичные обмотки
. Вы даже можете нарисовать схемы монтажа на нижней плате
, чтобы упростить ее организацию.



Изготовление шкафа


Конструкция корпуса самодельного аппарата для дуговой сварки имеет несколько функций.
Верхняя часть напоминает лоток и служит местом для хранения
электродов, сварочных перчаток, кабелей и зажимов, отбойных молотков и
других предметов, используемых при сварке. Ручка для переноски изготовлена ​​из дюбеля 1 1/2
и дает представление о весе этой машины.

Шкаф также служит шасси для трансформатора и других компонентов
.Вентиляторы охлаждения смонтированы на той же фанерной перегородке
, что и контроллер. Трансформаторы установлены на днище
, которое представляет собой короткий кусок сосны 2×12. Необходимо построить прочный шкаф
, поскольку готовый сварочный аппарат будет весить около 120 фунтов.
Не скупитесь.

Вы можете покрасить шкаф в любой цвет
по вашему желанию, но основная цель краски — защитить древесину
от влаги и растворителей. Это также придает машине
профессиональный вид, который придает ценность всем вашим усилиям.



Маленький сварочный аппарат без крышки

Строительство ControlLerParts Список
C1: 600PF 2 кВ керамики
C2: 0.1MF 400V Epoxy
C3: 22MF 250V Электролитик
Q1: IRKT71 SCR Модуль
Q2: Lamp Dimmer TRIAC
BR1: RB152 1A Bridge Выпрямитель
D1: триггер Diac
R1 : Линейный потенциометр 1M
R2: Линейный потенциометр 5k

Контроллер имеет широтно-импульсный тип. Он работает, запитывая трансформаторы
короткими всплесками тока, средними всплесками или непрерывным током
в зависимости от настройки на диске выбора нагрева, R1.Это
тот же тип цепи управления, который используется в поворотных регуляторах света.

Вы можете использовать предварительно просверленную перфорированную плату, но я рекомендую построить схему управления фазой
на разъеме для эксперимента. Он ненамного дороже
, а если перегорит компонент, можно легко вставить новый
, даже не разогревая паяльник.
Убедитесь, что ваши соединения
верны, прежде чем подавать питание, и никогда не трогайте
цепь с включенным питанием!

Для модуля SCR я сначала использовал
два тиристора Teccor S6070W, соединенных в обратной параллельной цепи, как
, который вы видите на схеме.Они оказались слишком легкими, и они
сгорели, когда я попытался сварить на полном нагреве стержнем 5/32. После тщательного сравнения цен на
в нескольких каталогах промышленной электроники я выбрал модуль
International Rectifier IRKT71 Inta-pak SCR. Стоил он около
$50 насколько я помню. Я купил его через Newark Electronics. Ну
стоит своей цены. У него было 3 больших винтовых клеммы сверху и 4 меньших лепестковых разъема
на одном конце для схемы управления. Он содержит два тиристора
внутри и сконфигурирован с учетом обратной параллельной схемы
.

Модуль SCR и радиатор в сборе должны быть настроены
на получение потока воздуха от одного из охлаждающих вентиляторов. Используйте смазку для радиатора
между модулем SCR и радиатором, чтобы обеспечить хороший контакт теплопроводности
. Эта сборка вообще сильно греться
не будет, и в том-то и дело. Тщательно выполните и проверьте соединения
с цепью управления фазами, датчиком перегрева и переключателем только вентилятора
.

Схема легкого зажигания дуги не является обязательной.R2
управляет чувствительностью. Настройте его на наименее чувствительную настройку при минимальном нагреве
. Таким образом, он обязательно будет работать на всех режимах нагрева. Он работает
, подавая полную мощность на электрод, пока вы не зажжете дугу. Этот номер
помогает предотвратить прилипание электрода к изделию. Используйте для этого трансформатор платы мозга
от одной из печей и модифицируйте его как
следующим образом: Найдите и удалите катушку вторичной обмотки и протяните через нее одну петлю
многожильного кабеля #6. Подсоедините первичную обмотку к
указанным соединениям на BR1.



Связывание всех свободных концов

В этой главе приведены последние сведения, необходимые для обеспечения работоспособности вашего сварочного аппарата.

Выполните окончательную разводку согласно схеме. Подсоедините сварочные кабели
и наденьте зажим заземления и электрододержатель. Установите шнур диапазона
и подключите его к главному выключателю питания и клеммной колодке трансформатора
. Прикрепите ручку выбора нагрева, и вы готовы подключить
к вашему новому сварочному аппарату для дуговой сварки.

Калибровка переключателя нагрева
может выполняться любым удобным для вас способом, не важно знать точную силу тока
, подходящую для каждого вида сварки. Я откалибровал шахту
с напряжением холостого хода, которое при возведении в квадрат примерно
пропорционально сварочному току. Для этого установите вольтметр на шкалу
, подходящую для 80 вольт. Включите сварочный аппарат и отсоедините пусковое реле Easy
. Поверните ручку переключателя нагрева на полную мощность и отметьте точку
на циферблате.Затем поверните ручку назад, чтобы ваш вольтметр показывал
70 вольт, и отметьте точку на циферблате. Поверните ручку обратно на 60 и
отметьте точку. Повторите этот процесс с шагом 10 вольт. Или вы можете
увеличить его с шагом 5 вольт. Если вы можете найти способ откалибровать шкалу
в амперах с помощью очень большого амперметра, вы, конечно, сможете это сделать.



Ускоренный курс сварки


Если вы никогда раньше не занимались сваркой, рекомендую вам зайти в библиотеку
и ознакомиться с руководством по сварке.Если вам НЕОБХОДИМО начать сварку сразу после того, как
завершит работу вашего сварочного аппарата, прочтите эту главу.

ДО того, как вы
зажжете дугу. Важно, чтобы вы были надлежащим образом одеты для сварки
. Сварочный шлем нужен для защиты глаз от ультрафиолетовых лучей
и предотвращения попадания искр в волосы. Хорошей идеей будет и огнезащитная шапка
. Вы можете получить их в сварочных мастерских
. Вам также потребуются перчатки для защиты кожи от солнечных ожогов дуги
и сварочных брызг.Кожаные фартуки и кожаные сапоги препятствуют попаданию сварочных брызг
на кожу. И помните, сваривать только в
хорошо проветриваемых помещениях. Сварка дает удушающий, пыльный дым. Прочтите инструкции и предупреждения
на этикетках сварочных материалов и оборудования
.

Зажигание и поддержание дуги. Зажечь дугу
несложно. Подняв шлем, расположите электрод примерно на расстоянии
1/4 дюйма от того места, где вы хотите начать сварку. Опустите шлем
и сделайте быстрый укол электродом.Следите за дугой. Будьте готовы
НЕМНОГО оттянуть электрод. Очень скоро у вас будет
для медленного перемещения электрода в сварной шов, поскольку
довольно быстро плавится в сварочной ванне.

Укладка бисера. Правильно поддержанная дуга
издает шипящий и потрескивающий звук при горении электрода.
Держите дугу слишком далеко, чтобы усилить гудение и брызги. Удерживание
дуги для закрытия приводит к перегреву стержня и иногда к работе
. При накладывании валика важно, чтобы электрод
перемещался в сварочную ванну по мере продвижения.Горизонтальные бусины самые простые.
С вертикальными валиками проще всего работать сверху вниз. При сварке
длинных валиков важно выполнять прихваточный шов через каждые 6 дюймов, чтобы изделие
не деформировалось. Например, если вы свариваете вместе металлическую коробку
, соедините всю коробку вместе, а затем вернитесь и уложите валики
. Если вы этого не сделаете, весь этот беспорядок будет настолько деформирован из формы
после первых двух швов, что вы не сможете закончить другие сварные швы
.

Наконец, помните, что сварка требует
практики.Вы не можете узнать это из руководства. Вы должны потратить некоторое время
, просто накладывая бусины и экспериментируя. Попробуйте сварить велосипедные рамы. Задача
здесь состоит в том, чтобы сделать хорошие сварные швы, не прожигая металл.
Я обнаружил, что можно резать рамы велосипедов и другие тонкие металлические детали
с помощью большого сварочного электрода при высокой силе тока. Однако вопросы сварки,
, выходят за рамки данного руководства. Идите в библиотеку и возьмите
несколько книг по сварке. Используйте их, чтобы направлять свой прогресс во время практики.



Поиск и устранение неисправностей


Похоже, что сварочный аппарат застрял на высокой силе тока, и изменение селектора нагрева
не дало результата. Здесь может быть несколько неправильных вещей. Убедитесь, что
реле легкого пуска правильно подключено. Если это реле не включает
, когда вы зажигаете дугу, сварочный аппарат не переключается на выбранную вами мощность
.
Дуга плохо зажигается при низком нагреве. Возможно, неисправен механизм легкого пуска
.Убедитесь, что он правильно подключен
и что используются нормально замкнутые контакты. Когда вы зажжете дугу
, реле должно разомкнуться. У вас также есть эта проблема, если ваш сварочный стержень
имеет поврежденное защитное покрытие на ударном конце.

Сварочный аппарат
работал прекрасно, но после сварки 15 или около того стержней 5/32 он внезапно перестал работать. Вы перегрели сварочный аппарат. Датчик перегрева
сделал свое дело и отключил контроллер. Вентиляторы все равно должны работать.
Дайте сварочному аппарату остыть в течение нескольких минут, после чего он снова начнет сварку.

Сварщик работал прекрасно, но после сварки в течение двух часов сплошной,
чем-то пахнет смешно и либо нет дуги, либо только полная сила тока.
Вы сожгли модуль SCR и перегрели трансформаторы. Большинство сварочных аппаратов
имеют рабочий цикл. Это означает, что если ваш сварочный аппарат имеет рабочий цикл
80%, вы должны сваривать не более 8 минут, а затем дать ему
отдохнуть в течение 2 минут перед повторной сваркой. Или, если он имеет рабочий цикл
30%, вы должны выждать 7 минут между 3-минутными сварочными импульсами.Рабочий цикл
для данного аппарата дуговой сварки не определен. На самом деле он варьируется от 90 до 102 в зависимости от силы тока, с которым вы свариваете. И не забывайте, что
держите вентиляционные отверстия открытыми и следите за тем, чтобы внутри сварочного аппарата не скапливалась пыль
. Пыль действует как изоляция и препятствует правильному охлаждению.
Еще одна вещь, которую нужно сделать, чтобы помочь сварщику сохранять прохладу, — это нажимать на вентилятор только
для переключения между сварными швами. Это позволяет воздуху циркулировать в трансформаторах
, когда они простаивают.



Электрическая принципиальная схема, еще раз

Сварочный аппарат для ручной сварки своими руками из старых деталей микроволновой печи « Хаки, модификации и схемы :: Гаджеты

Сварочный аппарат для ручной сварки на основе МОЛ

Проще говоря, сварочный аппарат для ручной МОЛ представляет собой аппарат для дуговой сварки на переменном токе, созданный путем преобразования / модификации 2 МОЛ, поэтому сваривать металл будут с помощью сварочного прутка (палки).

Мой MOT был модифицирован из предыдущего проекта в аппарат для точечной сварки, который представляет собой другую форму сварочного аппарата, но в этом проекте я хотел преобразовать его в дуговую сварку. Для этого требуется другая модификация, которая обеспечивает выходное напряжение около 30 вольт переменного тока и около 120 ампер.

Это видео является конечным результатом 3 других видеороликов проекта, которые будут отредактированы и загружены в течение следующих нескольких месяцев. Эти видеоролики покажут, как я модифицировал трансформаторы и как контролировать ток, но в данный момент они недоступны, поэтому в аннотациях к видео есть пометка «Скоро».

Я рад сообщить, что сварщик в этом проекте работает на меня. Он очень хорошо сваривает стержни переменного тока диаметром 1/16 дюйма, и я считаю, что это очень разумный и устойчивый объем сварки, который я планирую выполнять как простой сварщик-любитель. -tos. Если вы читаете это, а дата после июня 2013 года, то это означает, что я забыл обновить эту статью, поэтому отправьте мне сообщение, и я внесу изменения. Спасибо!

Отказ от ответственности: я не сварщик.Этот проект — мое знакомство с миром сварки, поэтому, если у вас есть опыт сварки и металлообработки, я открыт для предложений и критики, однако прошу вас воздерживаться от чрезмерной критики моих сварных швов. Они одни из моих первых. Видео/проект в основном для того, чтобы продемонстрировать, на что способен сварщик, сделанный из деталей микроволновой печи.

Этот проект начался с того, что я бесплатно нашел пару микроволновых печей, как я сделал здесь.

Два MOT были модифицированы таким образом, чтобы выходное напряжение составляло около 30 В переменного тока, а сила тока варьировалась от 0 до 120 ампер.

Я подобрал немного металлолома в сварочной компании неподалеку и заменил полотно на своей торцовочной пиле на 12-дюймовый отрезной диск по металлу.

есть больше деталей, которые я мог бы использовать, чтобы попрактиковаться в сварке. на проводах расплавился и закоротил его, и/или он не обеспечивал достаточную мощность для зажигания и поддержания дуги.У меня сложилось впечатление, что до сих пор они не работали для какого-либо практического использования.

На сегодняшний день я не видел ни одного видео или проекта, где бы кто-нибудь действительно сварил что-нибудь полезное с помощью одного из этих «так называемых» микроволновых сварочных аппаратов. Максимум, что было показано, это наложить бусину на кусок металла. Но это не доказывает, что он может свариться. Мои предыдущие попытки также могли наложить валик, но им не хватило тепла или проникновения, чтобы что-то приклеилось.

Сварщику также нужен способ надежного контроля силы тока (чего я не видел в других проектах).Я видел один проект, в котором диммерные выключатели использовались на первичных катушках, однако диммерные выключатели могут выдерживать только около 600 Вт, а для этих сварочных аппаратов требуется более 2000-3000 Вт. По моему опыту, диммерные выключатели выходят из строя очень быстро и в течение минуты после попытки сварки.

Я не претендую на то, чтобы быть первым или лучшим, кто заставил сварочный аппарат MOT работать. Я утверждаю только, что это способ, который я выяснил, действительно работает с удовлетворительными результатами.

Я использовал один из больших кусков металла в качестве опорной пластины и присоединил к нему заземляющий зажим.

Используя (6013) 1/16-дюймовый стержень с целлюлозным покрытием, совместимый с переменным током, я попытался сделать свои первые сварные швы на двух кусках, которые я вырезал ранее.

Зажигание дуги было похоже на зажигание спички, и я был счастлив дуга была устойчивой. Это означало, что напряжение и сила тока были хорошими.

Я регулировал ток с помощью устройства, которое я называю «Scariac». сделал это в будущем проекте

Когда шлак был сбит со сварного шва, единственным способом, который у меня был, было разрушающее испытание — согнуть его, пока он не сломался.

Я зажал металл в верстачных тисках и полностью согнул. На самом деле я был удивлен, когда сварка держится крепко. Успех!

Я попробовал то же самое с другим куском, и в конце концов металл порвался, но он порвался ниже сварного шва. Сварные швы никогда не ломались!

Я отдал свой аппарат другу, который на самом деле является опытным сварщиком. Я хотел получить более профессиональное мнение.

Он проверил его на нержавеющей стали и дал отличные отзывы.По его опыту, сварной шов полностью проникал в металл, и он сказал, что он работал так же хорошо, как тот, что был у него в мастерской.

Мы попытались разорвать сварной шов и снова доказали, что он держится крепко. Металл снаружи сварного шва порвался, а валик — нет.

Для дополнительной практики я сварил все мелкие кусочки металла и все остальное, что у меня было. Были включены несколько гвоздей и цепь, и довольно скоро у меня было несколько металлических предметов, которые выглядели чем-то вроде оружия для зомби-апокалипсиса.

Я также пытался собрать классическую подковообразную головоломку, используя 2 подковы, несколько отрезков цепи и стальное кольцо длиной 2 дюйма.

Получилось очень хорошо! потому что он слишком мал. Но я позволил своей жене поиграть с ним, и она доказала, что это можно сделать.

Я пробовал сваривать прутком большего размера 3/32 дюйма, но сварочный аппарат начал быстро перегреваться. Сварные швы требовали гораздо большего тока, из-за чего катушки нагревались и подвергали их риску расплавления.

Я, вероятно, не стал бы использовать его для сварки на 3/32 дюйма на регулярной основе, но для борьбы с дополнительным нагревом я использовал вентилятор, извлеченный из одной из микроволновок, и поместил его к вентиляционному отверстию в

Даже при сильном перегреве можно снять всю верхнюю часть для максимального охлаждения

Ну, вот оно — Сварочный аппарат MOT, проверенный на практике!

и часть 2

Пожалуйста, включите JavaScript для просмотра этого видео.

Если вы еще не видели видео, еще не поздно. Смотрите здесь!

Если вам нравится этот проект, возможно, вам понравятся некоторые из моих других. Проверьте их на thekingofrandom.com.

Самодельный микроволновый точечный сварочный аппарат со схемой управления — Apex Logic

Это краткий обзор аппарата для точечной сварки, который я построил. Как и в большинстве самодельных точечных сварочных аппаратов, здесь используется провод 4AWG, намотанный на микроволновый трансформатор.Существует множество руководств о том, как подготовить трансформатор к установке новых обмоток. Основной план будет заключаться в том, чтобы отрезать одну сторону вторичной катушки, вытолкнуть оставшуюся часть катушки с другого конца и отшлифовать края отверстия, чтобы удалить любые заусенцы. Важно отметить, что НЕ УДАРЯЙТЕ ПЕРВИЧНУЮ КАТУШКУ. Провод имеет покрытие, поэтому разрезание его может вызвать короткое замыкание, что приведет к катастрофическому отказу. Я обернул еще одну катушку вокруг трансформатора после того, как был сделан снимок ниже. Сейчас сварщик работает на 2.8 вольт.








Этот сварочный аппарат сделан из дерева, оно дешевое, податливое и по большей части непроводящее. Все используемые детали были куплены по низким ценам примерно за 16 долларов, кроме микроволновой печи. Вместо использования шарниров две опоры стоят от основания, чтобы удерживать рычаги там, где будут электроды. Пружина и два болта с проушиной используются для крепления пружины к основанию и верхнему дюбелю. Электроды состоят из небольших шин, которые используются в панельной коробке с наконечником для сварки MIG в качестве фактической точки контакта.Удивительно, но эти наконечники вкручиваются прямо в шины без какой-либо механической обработки. Разъем клеммы аккумулятора используется для подключения провода 4AWG к шинам. У меня не было очень тяжелых обжимных зажимов, поэтому я использовал пару болторезов, чтобы прижать фитинг к проводу.















Хотя я не использую эту схему, она должна хорошо работать, чтобы управлять сварочным аппаратом, переключая питание на силовую сторону трансформатора.Ножная педаль от швейной машины, или вы можете купить ее за 13 долларов в Graingers (деталь № 6GPD6). 120 В переменного тока -> 24 В переменного тока будет использоваться для снижения напряжения на переключателе и стороне катушки реле. Эту часть можно взять откуда угодно, может быть, даже из микроволновки, которую вы разобрали. Реле должно выдерживать 120 В на контактах, я планирую использовать сверхмощное реле OMRON SPST-NO, которое также доступно в грейнгерах (деталь № 1YCF2). Чтобы упростить крепление реле к базе, вы также можете приобрести фиксирующий зажим (деталь № 1YAW9).Ниже приведена схема цепи управления. Обратите внимание, что без него сварочный аппарат всегда будет под напряжением и начнет сварку, как только контакты соприкоснутся. С этой схемой вы можете касаться контактов и производить сварку только при нажатой педали.

Джек Дэвис | Аппарат для точечной сварки своими руками из микроволновки

14 Фев Сварочный аппарат для точечной сварки своими руками из микроволновки

Опубликовано в 22:58 в Без рубрики Джек

Этот проект представляет собой набросок того, как построить аппарат для контактной точечной сварки, используя детали старой микроволновой печи.Я использую его для приварки никелевых лепестков к элементам батареи 18650, но в зависимости от того, как вы расположите руки, его можно использовать для сварки листового металла и других металлических предметов. Займемся сваркой!



Шаг 1. Спасите микроволновку

Внимание!

Внутри микроволновки довольно опасно. Большой конденсатор может быть заряжен и может причинить неприятный или даже смертельный удар током, поэтому убедитесь, что вы разрядите его как можно скорее, прикоснувшись к клеммам металлическим стержнем, например отверткой, чтобы разрядить его.

Итак, откройте корпус микроволновки, чтобы увидеть электронные компоненты. Разрядите этот конденсатор и приступайте к удалению деталей. Вы должны найти трансформатор, который должен выглядеть очень похоже на тот, что на фотографиях. Снимите гайки, и он должен легко выскользнуть. Я спас несколько концевых выключателей, которые мы будем использовать позже, а некоторые кабели удобны для подключения питания.



Шаг 2. Снимите вторичную катушку



Мы собираемся перемотать вторичную обмотку трансформатора, так как нам нужно больше ампер и меньше вольт.К первичной обмотке подключается сетевое питание, а вторичная обмотка имеет более тонкие проволочные обмотки с прикрепленными красными проводами.

Меньшее количество витков провода увеличивает силу тока, но снижает напряжение, а большее количество витков увеличивает напряжение при уменьшении силы тока. Вторичная обмотка нам не нужна, поэтому ее можно удалить, отрезав или зашлифовав сварной шов на корпусе трансформатора и вытащив его. Будьте осторожны, чтобы не повредить первичную катушку, так как мы ее сохраним.



Шаг 3: Добавьте новую обмотку



Новая обмотка обеспечит ток, необходимый для сварки.Используя очень толстый кабель, мы можем уменьшить тысячи обмоток до пары, которая обеспечит множество ампер. Толстый кабель необходим, так как сопротивление заставит его нагреваться и расплавить изоляцию, если она слишком тонкая. Нехорошо!

Сначала вставляется первичная катушка, затем 2 шунта с каждой стороны и, наконец, провод малого сечения (синий кабель) наматывается на пару витков. Не забудьте оставить приличную длину кабеля, который будет крепиться к сварочным электродам.



Шаг 4: Завершите трансформер



Наш сверхмощный трансформатор почти готов.Нам просто нужно приварить верхнюю часть, чтобы запечатать ее. В качестве альтернативы вы можете использовать двухкомпонентную эпоксидную смолу, чтобы приклеить ее. Варианты хорошие, выбирайте какой вам удобнее. 🙂



Шаг 5: Клеммы электродов



Теперь нам нужно прикрепить концы кабеля к медным штырям, которые мы будем использовать для сварки. Я обработал несколько медных клемм, но вы можете использовать медные зажимы из хозяйственного магазина. Я также приложил файл CAD для зажима электрода, который я сделал.Вот ссылка на Fusion360. http://a360.co/1Loyh2j



Шаг 6: Сварочная рука



Я использую его для приварки никелевых лепестков к элементам батареи, поэтому я расположил два сварочных электрода рядом, хотя вы можете легко установить их друг напротив друга, как в традиционном аппарате. Я спроектировал и вырезал лазером простой корпус из МДФ для руки, в которой находится переключатель для работы и зажимы для электродов.



Шаг 7. Упакуйте



В трансформатор поступает опасное электричество 230 В, поэтому важно, чтобы он был закрыт.Этот чехол с лазерной резкой должен хорошо справляться со своей задачей. Просто убедитесь, что все содержится, так как это также будет выглядеть намного лучше, а также будет в безопасности. Бонус!

Что касается проводки, то она довольно проста. Просто подключите фазу и нейтраль к первичной обмотке трансформатора, используя имеющиеся лепестковые клеммы. Я бы рекомендовал добавить переключатель между одним из силовых кабелей, чтобы его было легко включать и выключать. Я спас этот из микроволновки.

Готово! Получайте удовольствие от своего нового аппарата для точечной сварки!

Родственные

Самодельный аппарат для дуговой сварки с использованием трансформаторов для микроволновой печи (MOT)

С самого детства у меня были способности к технологиям и науке.Было интересно наблюдать, как люди плавят и сплавляют их вместе с помощью тонкого стержня и электричества. В старшей школе я изучал и изучал процесс строительства из разных источников. Я также долгое время экспериментировал с небольшими трансформаторами, чтобы получить о них хорошие знания. В конце концов, после окончания школы мне удалось заработать немного денег, и я их заработал. Итак, это мое руководство по сборке самодельного дугового сварочного аппарата для всех. Это интересный проект и может быть очень полезен для любителей.

Аппарат для дуговой/электрической сварки представляет собой устройство, использующее источник электропитания для создания горячей дуги.Он использует расходуемый электрод для плавления и сплавления металлов. Этот сварочный аппарат — действительно классный проект, и я настоятельно рекомендую вам его сделать. Это инструмент инженера и любителя, который может создавать другие инструменты и чинить вещи. Всегда учитесь навыкам у начальства, прежде чем пытаться сварить. Большинство дуговых сварщиков используют трансформатор для понижения высокого напряжения и низкого тока от настенной розетки дома до низкого напряжения и высокого тока.

Низкий ток делает сварку безопасной, но достаточно подходящей для создания и поддержания дуги.С другой стороны, высокая сила тока помогает создать тепло и расплавить металл и электрод, чтобы сплавить их. Это процесс короткого замыкания. Короткое замыкание очень высокого напряжения с очень низкими амперами ничего не сожжет. Но они создадут опасную и смертельную дугу. Мы можем видеть такие дуги высокого напряжения в катушках тесла и подстанциях. Здесь, в сварочном аппарате, мы просто создаем устойчивую дугу низкого напряжения с высокой силой тока.

Объявление

Базовые знания

Для сварки вам понадобится хороший источник питания.Вот почему нам нужны большие трансформаторы. Аппарат для дуговой сварки, который можно найти на рынке, имеет один большой трансформатор. Мы можем использовать их, если вы найдете подходящий размер. Но здесь мы используем трансформаторы для микроволновых печей (MOT) по нескольким важным причинам. Во-первых, МОТ компактны, во-вторых, у них большая вторичная обмотка, а в-третьих, доступность. Большие трансформаторы могут обеспечить требуемую выходную мощность высокой мощности. Наша цель — получить низкое напряжение около 40 вольт, но очень большую силу тока.Основная формула: (Ватт = Напряжение x Ток). Для идеального трансформатора (входная мощность = выходная мощность). Однако есть потери в обмотке, пластинах, вихревых токах, нагреве и т. д.

Пониженного напряжения достаточно для поддержания хорошей дуги. В то же время высокая сила тока полезна для создания тепла и проникновения в металл. Можно спросить, почему только трансформаторы для микроволновых печей (MOT). Мы перепробовали все, начиная от телевизионных и инверторных трансформаторов. Но нет ничего лучше хорошего ТО. У них большой сердечник, меньше первичной обмотки, большое вторичное окно и большая мощность, которая нам нужна.Во время сборки убедитесь, что ничего не подключено к сети, и есть хорошая мера защиты. Почти во всех электронных устройствах есть конденсаторы, поэтому сначала замкните их накоротко, чтобы разрядить.

Подготовка трансформаторов

Во-первых, нам нужно спасти как минимум два MOT. Найдите в своем распоряжении любую старую микроволновую печь. Вы можете найти его в местных объявлениях, на свалке и в ремонтной мастерской. Попросите некоторых друзей и людей о помощи. В нашей стране большинство людей не пользуются микроволновыми печами, поэтому их трудно найти.Ради науки я спас свою работающую духовку. Другой я искал более 2 лет и нашел в электроремонтной мастерской. Это стоило мне 700 рупий или 7 долларов. Я торговался много раз в течение 6 месяцев, а затем, наконец, купил его.

МТ со снятыми вторичными катушками

Я обрезал вторичные обмотки обоих МТ. Вы можете полностью разобрать трансформаторы, удалив их I-секцию из E-секции. Для резки сварных соединений можно использовать ножовку или болгарку. У меня не было ни сварочного инструмента, ни эпоксидного клея, чтобы приклеить их обратно.Поэтому я отрубил вторичную обмотку зубилом и молотком. Вторичный должен быть удален, не повреждая первичный. Также следует сбить накальную обмотку и шунт. Шунты представляют собой две металлические пластины, закрепленные на окне трансформатора для поддержания тока или его контроля. Нам это не понадобится, потому что нам нужны высокие усилители.

Объявление

Два трансформатора для СВЧ с новыми вторичными обмотками

Очистите все остатки и потеряйте вторичные провода перед обработкой вперед.Если вы видите и повреждение первичной обмотки, исправьте ее. Проведите проверку первичной обмотки на непрерывность. Если лак с медного провода соскоблил, покройте его новым лаком или другим изоляционным материалом. Просто убедитесь, что все в безопасности.

Замена электропроводки и соединений

Теперь нам нужно проложить вторичные провода в трансформаторах. Поскольку нам нужно меньше вольт, мы собираемся установить толстые провода и сделать меньше витков. Чем меньше витков, тем больше ампер и меньше напряжение. Нам нужен соответствующий размер провода, чтобы получить подходящий ток и напряжение.Многие строители-самоучки используют медный провод калибра 12 или 10. Я использую многожильный медный провод 14 калибра. Он также известен как провод 7/22, что означает 7-жильный провод калибра 22. Я установил обмотку в оба трансформатора и получил 38 вольт, что примерно правильно.

Подробнее: Руководство по дуговой сварке для начинающих

Будьте очень осторожны при размещении вторичной обмотки. Не трогайте и не ломайте первичные катушки. Проверьте выходные напряжения, прежде чем завершить работу с основным входом. Установите вторичную обмотку последовательно, чтобы выходные напряжения складывались.У меня трансформаторы на 220В и выход от стен или сети тоже одинаковый. Мой вторичный выход составляет 38 вольт при 175 ампер при коротком замыкании. Если конечное выходное напряжение меньше ожидаемого, это означает, что МТ компенсируют друг друга. Просто переключите первичные клеммы любого из ТО, чтобы исправить это.

Advertisement

Накройте все клеммы и ослабьте соединение должным образом. Убедитесь, что соединение проводов плотное, чтобы предотвратить ослабление соединения и искрение. Не прикасайтесь к клеммам голыми руками.Кроме того, не используйте оба конца цепи одновременно. Используйте зажим и подходящий держатель палки, чтобы начать сварку.

Отделка и рекомендации

Я также сделал корпус, чтобы сделать его компактным и портативным. Я использовал несколько соединительных кабелей для питания держателя палки. Вы можете использовать любые плоскогубцы, чтобы держать палку, но держатель для палочки облегчает сварку. Я также использовал несколько старых толстых медных проводов для заземления с зажимом для аккумулятора. Я купил соединительные провода диаметром 25 мм, которые обошлись мне в 1,5 доллара за метр. Но этого было достаточно, чтобы справиться с хорошим током.

При изготовлении корпуса и проводки предусмотрите также отсоединение выхода от одного МТ. Это может дать вам еще один вариант использования устройств с низким энергопотреблением. Некоторые люди используют это низкое выходное напряжение, чтобы расплавить металл из углеродистых стержней. Мы также изготовили небольшой плавильщик металла или аппарат для точечной сварки, используя один МОЛ. Всегда будьте очень осторожны при прикосновении к проводам. Убедитесь, что помещение хорошо проветривается. Носите все средства защиты и всегда используйте маску и защиту для глаз.

Артикул:

Реклама

Аппарат для точечной сварки своими руками

Аппарат для точечной сварки своими руками Кремона, август 2018 г.
Вернуться на главную страницу.

Привет,
это краткий обзор с некоторыми примечаниями о том, как сделать аппарат для точечной сварки из трансформаторы СВЧ (МОТ).
Ничего нового по сравнению с другими онлайн-руководствами, за исключением того, что здесь есть:
  1. Два параллельных MOT для большей мощности;
  2. Твердотельное реле для синхронизации, для простоты управляемое Arduino.
Вот шторм:

ВНИМАНИЕ! Этот проект касается высокого и среднего напряжения.Это опасно и небезопасно. я никоим образом не несу ответственности любой ущерб, который вы можете причинить (даже себе).

Введение

Существует множество учебных пособий по точечной сварке. В основном люди используют трансформаторы микроволновых печей (МТ), снимая высоковольтные вторичный и заменив его всего за несколько витков. Я использую два MOT параллельно, для более высокого выходного тока.
Этого достаточно, чтобы сделать простой аппарат для точечной сварки, но есть кое-что интересное. возможность контролировать время сварки.Также говорят, что короткий импульс перед сваркой размягчает материал и тем самым создает лучший электрический контакт (он же лучшая сварка). В моем случае я использую Arduino для реализации простого контроллера времени. В любом случае, контроллер можно обойти с помощью переключателя, чтобы управлять точечной сваркой в прямой режим.

Трансформаторы

Вот фото двух трансформаторов для микроволновых печей (MOT), полученных из микроволновой печи.
Будьте осторожны, микроволновые печи очень опасны. Там есть высоковольтный конденсатор, сохраняющий высокое напряжение еще долгое время после того, как духовка была выключена. отключенные и опасные химические вещества в магнетроне.Люди говорят, что они сделают вас слепыми.

Технический осмотр сверху все еще нуждается в доработке. Вторичную обмотку высокого напряжения (более тонкий провод, гораздо больше витков) необходимо удалить и удалить. заменены несколькими витками толстого провода. Магнитные шунты должны быть удалены. Магнитные шунты снижают эффективную мощность трансформатора, так как в них происходит короткое замыкание. часть магнитного потока. Вторичные заменены на 3 витка толстого провода (в моем случае я использовал два провода в параллельно, чтобы иметь большую секцию, поэтому вы увидите 6 витков вместо 3).

Электроды

Электроды обычно делаются из меди (не из латуни, говорят, что она прилипает при сварке). Нашел медные заклепки большого сечения, работают нормально. Два коротких плеча удерживают электроды импровизированным образом, а несколько пружин удерживают плечи открытыми.

Подключить электроды, добавить выключатель и все смонтировать. Трансформаторы должны быть подключены параллельно (обратите внимание на фазу!!), примерно так:

На этом базовый аппарат для точечной сварки готов и уже может работать. Измеренное напряжение между электродами составляет 2,72 В переменного тока.
В следующем разделе я создам контроллер для установки времени сварки.

Контроллер (электроника)

Трансформаторы могут управляться напрямую от сети 220В (прямой режим) или через таймер. В качестве таймера решил использовать Ардуино, управляя дешевым твердотельным реле (3 штуки с ebay, всего за 5 евро). Твердотельные реле включают (обычно) демпфирующий элемент, что очень важно при высокой индуктивности. приложения (например, трансформаторы!!) Обычные реле рискуют залипнуть при резком отключении больших токов.Пока дешевое твердотельное реле работает нормально.
Идея твердотельного реле на самом деле очень проста: вы подаете небольшое напряжение на вход (в моем случае это непосредственно выходной контакт Arduino) и выход становится замкнутой цепью для переменного (220В) напряжения.

Схема для Arduino выглядит примерно так (извините, я знаю, что это грубо..) В любом случае полезно добавить еще один переключатель, чтобы можно было обойти твердотельное реле и сварочный аппарат можно использовать в прямом режиме, как показано выше.Сборка ТО была рассмотрена на предыдущем фото.

Три триммера — это просто делители напряжения (470 кОм должно работать отлично). Рычажный переключатель имеет три положения (среднее отключено) и обсуждается в программе. Другая кнопка запускает сварку при нажатии.

Простая программа Arduino делает в цикле следующее:

  1. Проверить состояние малого рычажного переключателя;
  2. Если переключатель находится в первом положении, выполните автоматическую сварку (с контролем времени) при нажатии кнопки;
  3. Если переключатель находится во втором положении, установите время предварительной сварки, паузы и сварки с помощью трех триммеры;
  4. Если переключатель находится в третьем положении (ручной режим), то проверьте состояние кнопки и если он нажат, сварите, пока он не освободится.


Я слышал, что ты сказал! Какая ужасная простыня! В любом случае..
Если вам нужно вдохновение, вы можете найти мой сценарий ЗДЕСЬ. Это также требует библиотеки LiquidCrystal_I2C для управления дисплеем.

Хорошо, на этом этапе постройте верхний уровень точечной сварки, поместите охлаждающий вентилятор (и металлическую сетку сзади, чтобы воздух мог выходить через моторы) и добавить электронику.

Наконец, нам нужна панель для триммеров, дисплей и несколько кнопок.

Вот и все, ребята!

Есть комментарии? Не стесняйтесь писать мне!

Ура,
Стефано


Вернуться на главную страницу. .

Добавить комментарий

Ваш адрес email не будет опубликован.
