Виды граблей для мотоблоков — своими руками, чертежи и размеры

Большинство производителей вместе с мотоблоками выпускают и различное навесное оборудование. Некоторое идёт в комплектации к агрегату, но большинство навесов покупаются отдельно, включая грабли. Данное приспособление вполне можно изготовить самостоятельно, сэкономив личные средства.

 Предназначение грабель

Грабли являются облегчённым вариантом культиватора. Под отечественный мотоблок подходят не все грабли, а зарубежные модели могут не подходит по типу крепления. Потому самодельные грабли на мотоблок – устройство достаточно распространённое.

 Применяются грабли для следующих целей:

• Выравнивания вспаханной почвы;
• Очистки территории от мусора и сорняков;
• Для сена – ворошение травы и сбор в валы.

Виды граблей

Способы использования и конструкции граблей рознятся, потому выделяют два основных типа устройств:

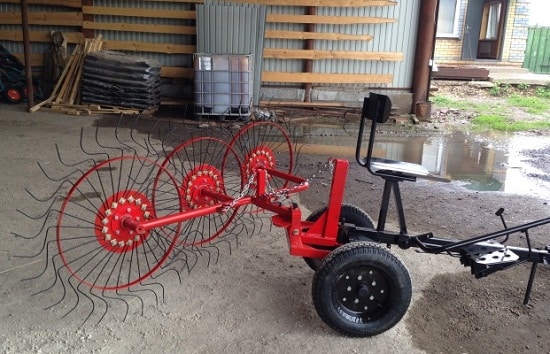

1. Валковые. С их помощью собирают сено и скошенную траву, разравнивают взрыхлённую землю. Для подключения предусмотрен специальный адаптер, специальная рукоятка позволяет отрегулировать управление под рост оператора. При изготовлении используется качественная нержавеющая сталь, потому такое оборудование прослужит длительное время;

     2. Грабли ворошилки или поперечные. С их помощью ворошат скошенную траву для её равномерного высыхания и предотвращения прения. Такой вид грабель позволяет собрать траву в валы. Они крепятся сзади мотоблока и отличаются большими габаритами.

При выборе подходящей модели нужно учитывать функциональное предназначение и способ установки. Качественные грабли будут служить долгие годы, увеличивая эффективность выполняемых работ.

Подготовка материалов и инструментов

Самодельные грабли сделать своими руками достаточно легко, если использовать готовые чертежи. Грабли к мотоблоку имеют простую конструкцию без сложных узлов и гидравлики.

 Понадобятся такие материалы:

• Колёса;
• Проволока;
• Водопроводная труба;
• Железные прутья под тягу и рычаги подъёма;
• Стальной профиль;
• Обод.

Список необходимых инструментов:

• Дрель;
• Сварка;
• Лак;
• Линейка.

Если тщательно изучить схемы, просмотреть предложенные фото и видео, то проблем с изготовлением граблей не возникнет.

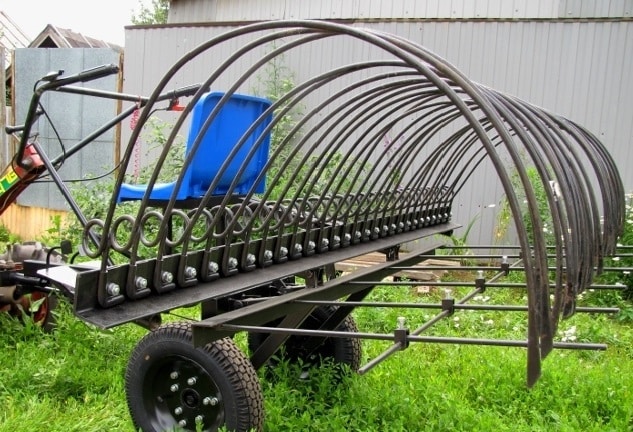

Как сделать грабли для мотоблока своими руками?

Изготовляют грабли к мотоблоку, следуя несложной схеме. Начинать нужно с оси и колёс, которые выступают базой для удерживания всех элементов конструкции. Отдельные детали конструкции можно приобрести, но их вполне возможно изготовить самостоятельно из подручных материалов.

Схема создания граблей:

1. Колесо. Можно воспользоваться диском земляной сеялки, даже неисправным. Выбивается подшипник, который помешает плотному прилеганию диска. Размеры металлической планки: 1,7 метра в длину, 4 сантиметра в ширину, 2 миллиметра толщиной. Полоска обкручивается и приваривается вокруг диска. Полученное изделие должно быть четырёхсантиметровым в ширину;
2. Ось. Металлический прут (оптимальный диаметр 1,4 сантиметра) вставляется в колёса, остаются выступающие в один-два сантиметра края. Во внутренней части стопорное кольцо, в наружной отверстие под шплинт. Для его создания понадобиться сверло с диаметров 3,2 миллиметра. Шплинтом может быть стержень электрода сварки;
3. Усиление конструкции. Для удобства использования устройства на расстоянии 10 сантиметров от колёс размещаются две пластины. Они привариваются к оси сварочным аппаратом. Размеры планок: 10 сантиметров в длину, 3 сантиметра в ширину, 2 миллиметра в толщину. Из-за немалой массы конструкции может понадобиться дополнительное усиление, предотвращающее просадку. В качестве усиливающего элемента может подойти квадрат 15 миллиметров;
4. Дышло и стойки. Косые опоры привариваются сваркой. Используются квадраты с габаритами 25*25 миллиметров. Приваренные опоры должны быть на одном уровне, их можно подгонять болгаркой. Дышло закрепляется между приваренными опорами. Дышло – труба с толстыми стенками с длиной 150 сантиметров. Она должна выдерживать большой уровень нагрузки;
5. Зацеп дышла. Максимально удобной при эксплуатации будет С-образная форма зацепа дышла. Используется шести миллиметровая нержавеющая проволока;
6. Планка граблей. Закрепляется планка на тяге. Нужно, чтобы при работе устройство поднималось и опускалось, настраивалось усилие на грунт. Понадобиться полутораметровая труба для рабочего захвата устройства. К стойкам привариваются две трубки (длина 15 сантиметров, диаметр 4 сантиметра), в которые вставляется ось. Труба должна свободно крутиться. Крепятся грабли на стопорные кольца на трубках.
7. Приваривается «ухо» с пятнадцатисантиметровой трубы. Наверху приваривается тяга, один край касается середины дышла. Нажимая на ручку, грабли опускаются и поднимаются (это так называемый режим ожидания).

На финальном этапе все трущиеся элементы смазываются маслом и грабли готовы к тестированию. Готовая конструкция подходит для мотоблоков Нева, Кентавр, Зубр. Закрепляется самодельное навесное оборудование на «родных» переходниках. Это универсальное устройство, которое может устанавливаться на разные агрегаты.

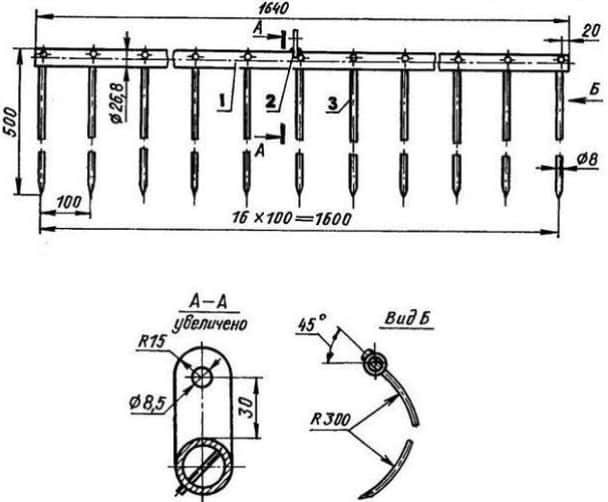

чертежи, как сделать своими руками

Сегодня производители мотоблоков стараются дополнить комплектацию своих «детищ» множеством вариантов навесного оборудования. Вот только нередко самые полезные приспособления приходится покупать отдельно и грабли-ворошилки являются одними из них.

Для чего используются грабли к мотоблоку?

• разравнивания перекопанного огорода;
• сбора скошенной травы;
• очистки участка от сорняков и мусора.

Как видно, указанные элементы действительно являются неотъемлемыми «помощниками» на участке, вот только нередко их стоимость отпугивает потенциальных покупателей. Но они не отчаиваются и находят выход из ситуации, создавая грабли для мотоблока своими руками.

Без каких инструментов для создания не обойтись?

• Мощная дрель;
• Лак;
• Профильная труба;
• Линейка;
• Проволока;
• Сварочный аппарат;
• Мел;
• Солидол;
• Сеялка.

Ниже будет наведена детальная инструкция использования всех указанных объектов.

Как сделать самодельные грабли на мотоблок?

Умелые фермеры уже научились создавать действительно функциональное и надежное оборудование, поэтому сомневаться в эксплуатационных свойствах и долговечности результата не приходится. Если серьезно подойти к процессу и использовать чертежи, все наверняка получится на высшем уровне.

Работаем над формированием оси и колес

Шаг 1. Создаем колесо из металла
Для начала необходимо взять непригодный диск для зерновой вспашки диаметром не более 40 см. После выбивания внутреннего подшипника, можно оставить его внутри и поместить туда прут из металла.

Затем берем металлическую полоску, и, обкрутив ее вокруг диска, аккуратно привариваем. В итоге получим колесо с довольно широким протектором.

Шаг 2. Делаем и монтируем ось
Металлический прут продеваем в «колеса». Нужно, чтобы он «выглядывал» из диска на пару десятков миллиметров. Важный момент: стопорное кольцо должно быть наварено с внутренней стороны, а снаружи просверлено стопорное отверстие для шплинта.

С помощью электрической дрели создаем посадочное место точно в центре прута. В качестве шплинта можно пустить электрод (3мм).

Шаг 3. На оси создаем места для дальнейшего крепления к каркасу
Чтобы в будущем грабли было удобно эксплуатировать, можно создать крепления специального плана для рамки из металла. Речь идет о двух пластинах, размещаемых на расстоянии 100 мм от каждого колеса.

Используя сварочный инвертор, следует прикрепить к оси несколько металлических планок. Не стоит забывать, что самодельные грабли получатся весьма тяжелыми, поэтому нельзя игнорировать установку усилений косого плана между осью и деталями сооружения.

Монтируем дышло и стойки

Шаг 1. Прикрепляем косые опоры под наше творение
Используем несколько квадратов (из металла) и привариваем их строго по параллели между собой к оси. Если же длина будет разной, с помощью болгарки можно откорректировать оплошность.

Шаг 2. Прикрепляем дышло
После измерения расстояния между опорами, вычисляем центр, где будет дышло. В ход пойдет стандартная толстостенная труба (диаметр 30 мм). Ее высота зависит от пожеланий владельца. Использовать следует именно толстостенный вариант, ведь грабли поддаются невероятной нагрузке, которую они должны выдерживать.

Шаг 3. Готовим зацеп дышла
Человек может приварить обычную трубу или же выгнуть ее в С-образной форме. Многое зависит от удобства и предпочтений мастера. Главное, чтобы дышло не «прыгало» из стороны в сторону.

Заботимся о системе усилений

Ожидается, что в итоге грабли получатся довольно тяжелыми – не меньше 15 кг. Дабы избежать поломок, можно связать слабые места с помощью металлических квадратов 15х15. Этот вариант усиления проводится в середине стоек, а после связки между собой в центре параллельного усиления следует приварить подкос.

Опускающая и поднимающая грабли тяга станет еще одним типом верхнего усиления. С ее помощью устройству удастся избежать боковой неустойчивости.

Работаем над планкой граблей

Шаг 1. Прикрепляем ось граблей
Создаем рабочий захват прибора, отрезая от трубки 1,5 метра. Затем к стойкам прикрепляем горизонтально с помощью сварочного аппарата две трубки, в которые и помещаем ось. В итоге выходит труба, спокойно крутящаяся по кругу в креплении.

Шаг 2. Создаем «ушко»
Берем трубу и к ее верхнему углу аккуратно привариваем тягу. Что касается второго конца этой самой тяги, то он будет сидеть на эксцентрике, доставая до центра дышла. При нажатии на ручку, грабли будут то опускаться, то подыматься.

Шаг 3. Навариваем пружины
Можно приобрести их отдельно, а можно купить 20 метров проволоки-нержавейки и самостоятельно выгнуть детали С-образной формы. Приварить их можно к уголку или же просто поместить в специальное отверстие, созданное с помощью дрели.

После завершения всех работ желательно тщательно смазать все компоненты солидолом. Причем совершать эту процедуру следует постоянно, чтобы избежать поломок или перегревания деталей.

Изготовление грабль для мотоблока — своими руками фото и размеры

Современные производители пытаются доукомплектовать мотоблоки различными дополнительными приспособлениями. Грабли являются одним из таких устройств, относятся к категории прицепного оборудования и предназначены для уборки травы и сена на участке.

Грабли к мотоблоку имеют специальную конструкцию с регулируемой рукояткой и являются подъемными. Их можно устанавливать к передней или задней сцепке, что зависит от их конструктивных особенностей.

Особенности применения грабель:

• сбор скошенной травы или сена;
• разравнивание земли на огороде;
• очистка участка от мусора и сорняков.

Грабилка является важным помощником в садовом и огородном хозяйстве. Ее использование намного облегчает работу на участке.

Виды граблей

В зависимости от способа применения и конструктивных особенностей, данные устройства разделяют на такие виды:

• • Валковые грабли для сена и скошенной травы, а также разравнивания земли. Они подключаются к агрегату с помощью адаптера, имеют подстраиваемую рукоятку, которую можно регулировать под свой рост. Модели в основном изготавливаются из качественной нержавеющей стали, поэтому они прослужат очень долго.

• Грабли ворошилки или поперечные предназначены для ворошения скошенной травы, что обеспечивает ее равномерное просыхание и исключает прение. Также эти устройства собирают траву в валы. В основном они размещаются сзади мотоблока и имеют большие размеры.

Выбирая грабли на мотоблок, следует помнить об их функциональном предназначении и способе установки. Качественные модели прослужат очень долго, а также в несколько раз увеличат эффективность работы на участке.

Как сделать грабли для мотоблока своими руками?

Данные инструменты являются необходимыми помощниками в сельском хозяйстве. Это дополнительное навесное оборудование нужно приобретать отдельно. Но если покупателей пугает стоимость моделей, можно создать самодельные грабли.

При изготовлении грабель важно использовать чертежи и серьезно подойти к созданию инструмента. Ниже приводим инструкцию с фото, которая поможет вам изготовить качественные грабли для мотоблока.


Необходимые инструменты:

• профильная труба;
• дрель;
• проволока;
• лак;
• мел;
• сварочный аппарат;
• сеялка;
• солидол.

Процесс изготовления граблей

Создание такого устройства состоит из нескольких этапов, которые важно тщательно соблюдать.

Формирование оси и колес

• Делаем колесо. Нужно взять диск для зерновой вспашки (диаметр до 40 см), выбить внутренний подшипник и поместить металлический прут. Далее следует обкрутить вокруг диска металлическую полоску и аккуратно приварить.
• Устанавливаем ось. В колесо продеваем металлический прут, который должен выглядывать из диска на несколько миллиметров. Стопорное кольцо привариваем с внутренней стороны, а с внешней просверливаем стопорное отверстие для шплита (можно использовать электрод). В центре прута делаем посадочное место с помощью дрели.

Создаем места креплений на оси. Возьмите металлические пластины и разместите их на рамке на расстоянии 100 мм. Надежно приварите эти пластины, так как в дальнейшем именно с их помощью грабли можно крепить к мотоблоку.

Работа над дышлом и стойками

• Монтаж косых опор. Для этого возьмите несколько металлических квадратов и приварите к оси строго по параллели.
• Установка дышла. По центру между опорами установите толстостенную трубу, размер которой зависит от желания владельца.
• Создание зацепа. Выгнув трубу, можно сделать удобный зацеп.

Установка планки граблей

• Крепим ось. Отрезав от трубы полтора метра, делаем рабочий захват. Далее помещаем ось горизонтально к стойкам. Должна получиться труба, которая спокойно крутится в креплении.
• Делаем ушко. К верхнему углу трубы нужно приварить тягу, а нижний нужно установить на эксцентрике, чтобы он доставал до центра дышла. Нажимая на такую трубу, можно опускать или подымать грабли.
• Привариваем пружины к уголку или в специальные высверленные отверстия.

Нужно позаботиться и о системе усиления, что позволит избежать поломок. На слабые места желательно установить металлические квадратики. Усиление оборудования обеспечит и тяга для поднимания или опускания грабель.

В завершение изделие нужно смазать солидолом, что обеспечит его правильную работу. В видео приведены детальные рекомендации по созданию грабель для работы на участке.

Такой тип навесного оборудования можно использовать с мотоблоками Нева, МТЗ, Агро и другими. Устройства обеспечат эффективность выполнения сельскохозяйственных задач и облегчат выполнение работ на участке.

Грабли для мотоблока — поэтапное изготовление своими руками

Для того чтобы облегчить жизнь садоводам-огородникам производители мотоблоков дополняют его различным навесным оборудованием. Однако не всегда все самое необходимое идет в комплекте и приходится вкладывать средства в покупку отдельного приспособления. Касается это также граблей-ворошилок, о которыхи пойдет сегодня речь.

Являются ли грабли к мотоблоку столь необходимым оборудованием?

Сперва, давайте разберемся, для чего они нужны. Данным приспособлением можно разравнивать перекопанный огород, собирать скошенную траву и сено, а также очищать территорию от сорняков и мусора.

Вышеперечисленная работа забирает очень много времени и сил, если выполнять ее вручную. Поэтому такое навесное оборудование как грабли к мотоблоку являются неотъемлемым помощником. Однако не все могут позволить приобрести себе данное приспособление, и тогда есть еще один вариант, сделать их самому.

Как сделать грабли для мотоблока своими руками и что для этого нужно?

Инструменты, без которых не обойтись при создании граблей:

1. 1. Дрель хорошей мощности;
2. 2. Лак и мел;
3. 3. Профильная труба и проволока;
4. 4. Линейка;
5. 5. Сварочное оборудование;
6. 6. Солидол;
7. 7. Сеялка.

Далее будет приведена инструкция с чертежами по созданию граблей.

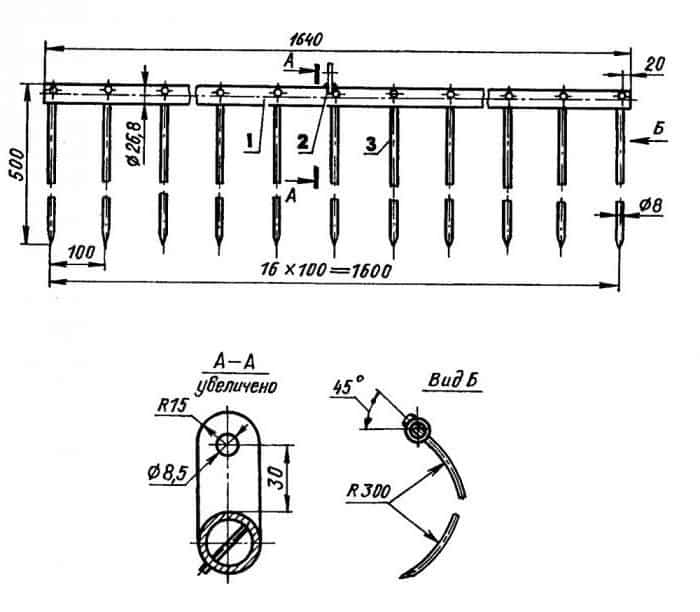

Фермеры, которые своими руками создают навесное оборудование для мотоблока, никогда не жалеют о своей затее, так как такое оборудование служит долго и качественно. Главное в этом деле соблюдать все правила и не отступать от инструкции. Чертеж граблей к мотоблоку представлен ниже.

Этап 1. Работа над созданием оси колес

• Производство металлического колеса. Нам понадобится диск диаметром до 40 см. После того как выбьете внутренний подшипник, можно его не доставать и разместить там же металлический прут. Затем полосой обкручиваем диск и осторожно привариваем. В результате должно получиться колесо имеющее широкий протектор.
• Создание и монтаж оси. Прут продевается в колеса, при этом несколько сантиметров должно остаться. Очень важно чтобы стопорное колечко было приварено внутри, а снаружи необходимо просверлить отверстие для шплинта. Дрелью создается посадочное место в центре прута. Если нет шплинта, вместо него можно использовать электрод диаметром 3 мм.
• Создание на оси места для прикрепления к каркасу. Чтобы самодельные грабли были легки в эксплуатации, делаем специальные крепежи для рамки из металла. А именно две пластины, расположенные в 10 см от каждого колеса. Используя сварочное оборудование, к оси прикрепляем металлические планки по весу, поэтому следует установить усиления.

Этап 2. Устанавливаем дышло и стойки

• Установка косых опор. Несколько металлических квадратов привариваем строго по параллели между собой к оси. Разницу в длине можно убрать болгаркой.
• Крепление дышла. Измерив расстояние от опоры до опоры, определяем центр, где расположится дышло. Для этого понадобится труба с толстой стеной диаметром 3 см. Высоту можно устанавливать по желанию. Труба должна быть обязательно толстостенной, так как на грабли действует большая нагрузка.
• Изготовление зацепа дышла. Тут уже все делается по желанию мастера:
  приварить обычную прямую трубу либо же выгнуть ее. Важно чтобы само дышло было хорошо прикреплено.

Этап 3. Проверка системы усилений

Средний вес уже готовых граблей составляет около 15 кг. Поэтому, чтобы не случилось неожиданных поломок, необходимо скрепить слабые зоны квадратами размером 15х15. Такой способ укрепления подходит для стоек, расположенных посередине, а после скрепления между собой в центре параллельного усиления привариваем подкос. Опускающая и поднимающая оборудование тяга также является верхним усилением. Таким образом, грабли не будут переваливаться на бок.

Этап 4. Работа над планкой граблей

• Крепеж оси граблей. Делаем рабочий захват устройства, отрезая от трубы150 см. Затем к стойкам приваривается по горизонтали две трубы, где будет расположена ось. В результате мы получаем крутящуюся по кругу трубу в креплении.
• Делаем ушко. Тягу в этом случае необходимо приварить к верхнему углу трубы. Второй ее конец будет расположен на эксцентрике, соприкасаясь с центром дышла. Оказывая небольшое давление на ручку, вы сможете опустить или поднять грабли.
• Приваривание пружин. Пружины покупаются или же самостоятельно выгинаются из проволоки. Затем привариваем их к уголку или устанавливаем в отверстие, сделанное дрелью. Фото готовых грабель можно просмотреть ниже.

После того, как грабли были собраны, необходимо все трущиеся детали смазать солидолом. И потом с течением времени следует повторять данную процедуру, чтобы избежать поломок. Также вы можете просмотреть видеоролик «Грабли к мотоблоку Нева».

Грабли для мотоблока своими руками :: SYL.ru

Вместе с мотоблоком в магазине продают несколько навесных приспособлений для основных видов работ на участке. Этого мало для полной механизации ручного труда на поле. Часть инструментов приходится докупать или делать самостоятельно. Особым спросом пользуются грабли для мотоблока. Несколько простых конструкций умельцы могут сделать своими руками.

Назначение граблей и типы

Разровнять перекопанный огород и вспаханное поле, собрать скошенную траву, сено, очистить участок от корней и мусора помогут грабли. Они бывают ручными и приспособляемыми к тракторам, гужевому транспорту. Подвесное оборудование для мини-тракторов предназначено под большие нагрузки, имеет разные конструкции в зависимости от производимых работ. По назначению выделяют:

• диски – разбивают комья и размягчают почву;
• боронами выравнивают поверхность поля после посадки;
• грабли используют для сбора и ворошения скошенной травы.

Устройство для дискования обычно входит в комплект поставки мотоблока. Бороны имеют простую конструкцию, не изменяющуюся со времени обработки земли с помощью лошадей и волов. Это решетка с острыми зубьями на пересечении полос. Просто животные могут потянуть одну борону, а трактор — несколько.

Приспособления для ворошения и сбора сена имеют различные конструкции. Грабли для мотоблока умельцы часто делают сами. Они приспосабливают их под конкретные условия поля и техники. Материал используется имеющийся под рукой. Чертеж граблей для мотоблока поможет в этом деле.

Принцип работы

Различные виды приспособлений скользят зубьями над землей, собирая сено в небольшие стога. Самодельные грабли отличаются простотой конструкции и отсутствием сложных узлов и подшипников. Поднимаются они с помощью рычага и ременной передачи, без гидравлики.

Для ворошения используют колесные грабли, реже прямозубые, повернутые под углом к направлению движения. Они просто переворачивают траву, перемещая ее на другое место.

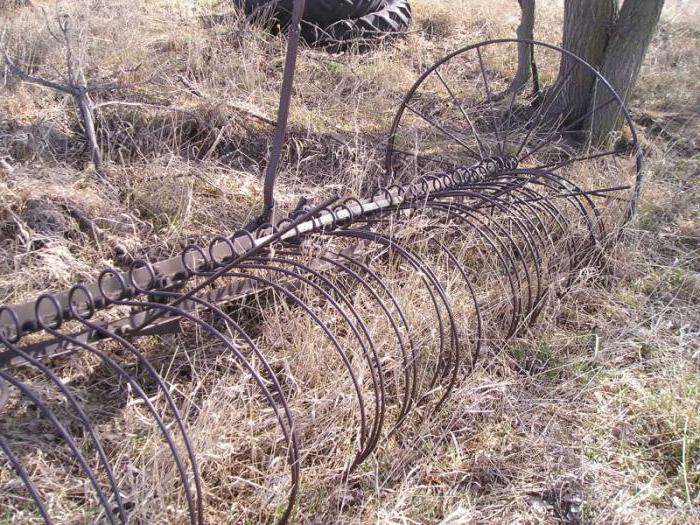

Грабли дуговые

Самодельные устройства чаще всего делают из проволоки, выгнутой дугой и приваренной сваркой к куску водопроводной трубы. С другой стороны делается крепеж и упоры для регулировки высоты подъема. Каждый умелец подбирает практическим путем конструкцию для своего агрегата.

Для зубьев следует выбирать прочную легированную сталь. В идеале это пружинистая 60С2А, рессорная 65Г. Такой материал не согнется и не поломается, наскочив на кочку, он достаточно крепкий, чтобы выдерживать нагрузки. Способность пружинить позволит длинной дуге восстанавливать свою первоначальную форму сразу после снятия нагрузки.

Недостаток этого металла — в специфической обработке. Гнуть и приваривать пруток следует с подогревом. Для этого надо иметь в домашней мастерской газовую горелку. Шаблон для деформации должен быть огнестойким. Можно использовать обода старых колес.

Очистители зубьев

Грабли для мотоблока приходится постоянно поднимать, чтобы оставить собранное сено. Делать это будет удобнее, если прикрепить планку с несколькими прямыми прутами между дугами. Они будут подниматься вместе с собранной травой. Затем, когда пространство наполнится, консоль рычагом поворачивается относительно оси, а прутья помогают освободиться от собранной массы.

Раму для такого съемника крепят параллельно основанию граблей. Она делается легкой, имеет до 4 прутов. Достаточно просто придержать спутанную массу растений, чтобы она соскользнула с дуг.

Приспособление для сбора сена

По принципу подборщика можно сделать приспособление своими руками. Чертеж его простой. Два прямоугольных каркаса с вваренной проволокой расположены перпендикулярно. На один собирается трава от скользящих параллельно земли длинных зубьев. Второй, вертикальный, служит упором, не давая траве просыпаться.

Преимущества подобной конструкции — в простоте изготовления. Трубы легко погнуть холодными. Прутья все ровные, из простых сталей, хорошо свариваются и не требуют гибки. Недостаток — в малой производительности. Собирать можно только узкие полосы, Работать на ровном поле, в противном случае кочки станут серьезным препятствием.

Широкозахватные грабли

Фермеры, обрабатывающие целые поля, задаются вопросом о том, как сделать грабли для мотоблока с широкой полосой захвата. Простое решение заключается в увеличении длины рамы и количества дуг. Тогда по полю с травой, разбросанной косилкой сплошным ковром, сгребается сено сразу широкой полосой до 4 метров.

Для уменьшения нагрузки на раму ее делят на 3 части. Средняя консоль ставится немного позади боковых. Тянуть такие широкозахватные грабли сможет и мотоблок. Хорошо использовать водопроводную трубу ½ дюйма, профиль на 20 или уголок на 24. Они не будут прогибаться при заполнении приспособления сеном. Для сплошного основания требуется рама большего сечения, и грабли получатся тяжелыми для мотоблока.

Самодельные грабли для мотоблоков

Изготовить навесной механизм для собирания травы можно при наличии простого оборудования в виде сварочного аппарата, болгарки с отрезным кругом и стандартного инструмента домашней мастерской. Из материалов понадобится:

• прут для тяги и рычага подъема;
• профиль;
• подшипники;
• уголок или труба;
• проволока;
• обод для гибки;
• колеса.

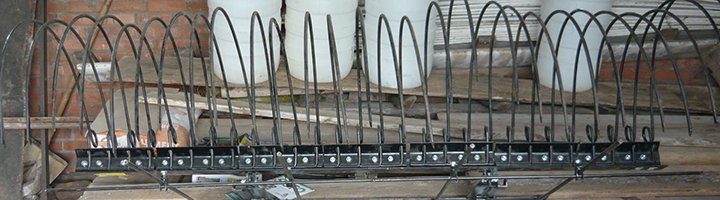

Проволоки потребуется 500-600 мм на каждый зуб, это зависит от его конструкции. Рассчитать количество можно по длине консоли, разделив ее на 100 мм – шаг, и добавив один. Рабочий конец зуба затачивается и фиксируется. С помощью горелки проволока нагревается и плотно укладывается на шаблон. Удерживается до полного остывания.

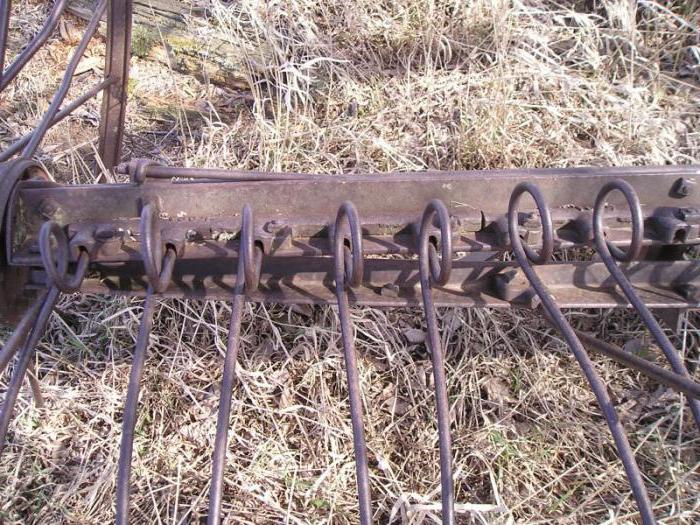

Аналогично делается петля вверху. Можно использовать толстостенную трубу с наружным диаметром 50-60 мм. Благодаря закрученному компенсатору дуга будет пружинить и дольше прослужит. На сталях типа 60С и 65Г этого можно не делать. Приваренные к консоли пруты держатся надежнее различных болтовых соединений.

Колеса подойдут любые, одинаковые и способные выдержать вес всей конструкции. Если в них остались рабочие подшипники, не выбивайте. Проточите оси по плотной посадке и используйте. Вторую сторону коротких валиков закрепите жестко в профиле. Консоль с зубьями приварите с помощью коротких обрезков. Поднимаются грабли рычагом на раме с фиксацией на тяге.

Особенности изготовления

В колеса надо ставить подшипники или чугунную втулку с посадками (плотной по наружному и скользящей по внутреннему диаметру). Отверстие рычага подъема следует хорошо зачистить, чтобы неровности не делали задиры на оси и не разрушали ее.

Начинать сборку удобнее с вала колес. К нему приваривается конструкция тяги, подъемника и пруток для жесткости. Тогда размер профиля крепления консоли можно определить практическим путем, чтобы концы зубьев нависали над почвой на 10-15 мм.

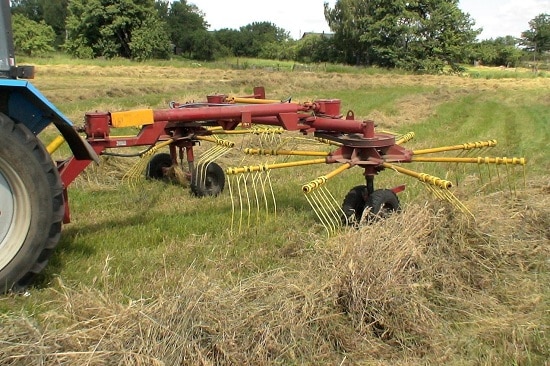

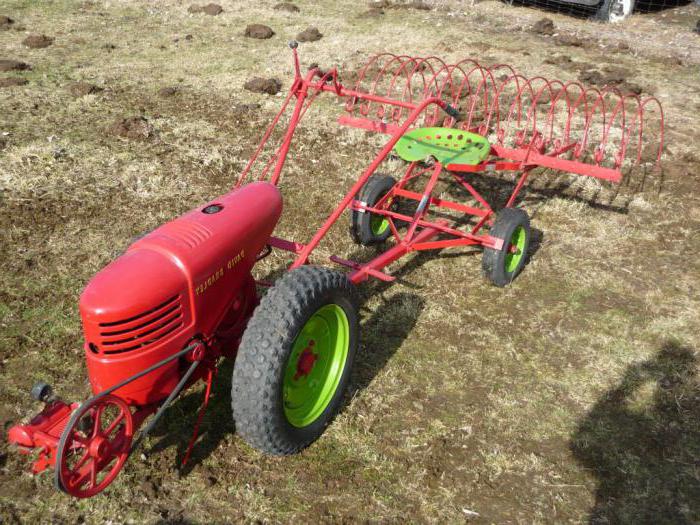

Грабли-ворошилки

Трава высохнет быстрее и сохранит свои полезные свойства если ее ворошить или валки переворачивать. Самые простые грабли имеют прямые зубья, и консоль расположена под углом к валкам. Сено поднимается с одной стороны и переворачивается на другую.

Практичные и удобные грабли «солнышко» для мотоблока сделать сложнее. Их конструкция предусматривает вращение каждого колеса граблей от привода. Осуществить это можно через цепные или ременные передачи. Вращаясь, диски прикрепленными к ним гнутыми проволоками подбрасывают траву. Они не только переворачивают ее, но и взбивают, увеличивая вентиляцию в самом валке.

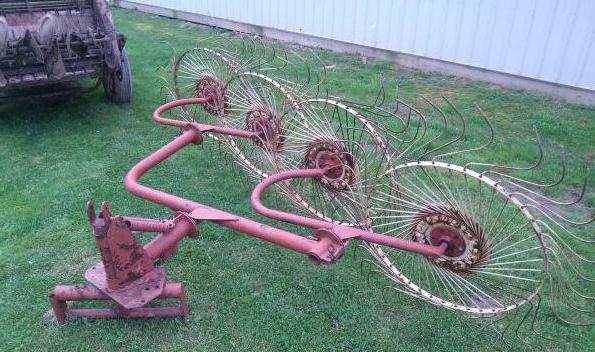

Грабли колесные для мотоблока

Мастера прозвали их солнышком и делают грабли для мотоблока своими руками. Чертежи основного вида напоминает диск с лучиками, шутливо согнутыми, как рисуют иногда дети. Передача вращения от мотора к колесам грабель осуществляется с помощью кардана и цепи. Грабли «солнышко» для мотоблока стандартно имеют три диска. Большее количество ставить нет смысла, поскольку мощности двигателя не хватит для обеспечения нормальной работы.

Консоль расположена под углом к направлению движения. Сухая трава подбирается и складывается в более компактные валки. После этого можно собирать узкозахватным подъемником и применять подвесные приспособления для тюкования и прессования сена.

Приспособление для тюкования сена

Для подборки сена с целью последующего уплотнения применяют роторно-ленточные механизмы с прессами и валками. Трудно самостоятельно сделать такие грабли для мотоблока своими руками. Чертежи на них сложные, с большим количеством подшипников и взаимосвязанных узлов.

Для создания плотных тюков или намотки сухой утрамбованной травы лентами требуется большое усилие. В основном это делается в крупных хозяйствах с помощью трактора. Навесное оборудование в виде ленточных граблей и уплотнителя для мотоблока имеется в продаже. Зубья закреплены рядами поперек ленты, которая вращается на роторах. Движение при захвате происходит снизу вверх. Затем по ленте сено перемещается в бункер. Степень прессования малая, но погрузка и хранение упрощаются.

Конвейерные грабли подбирают узкую полосу травы, в пределах метра. Это ограничено возможностью конструкции и шириной ленты. Без накопителя можно использовать для ворошения. Недостаток — в малой производительности и сложности конструкции.

Грабли для мотоблока: как сделать самому?

Функциональность любого мотоблока напрямую зависит от используемого навесного оборудования. Для формирования посадочных борозд используется почвенная фреза либо плуг.

Для ухода за сельскохозяйственными культурами используется окучник, чтобы собрать урожай корнеплодов фермеры используют картофелекопалку.

Какую роль во всём этом разнообразии играют грабли для мотоблока? При помощи этого приспособления можно разровнять грунт после посадки семян, или очистить двор от опавшей листвы. Поэтому каждый уважающий себя фермер имеет данный вид оборудования в своём арсенале.

Общие особенности и назначение

Грабли, предназначенные для работы с мотоблоком, относятся к категории прицепного оборудования, которое обычно не входит в базовую комплектацию, а приобретается отдельно. Их целевое предназначение – уборка сена или свежескошенной травы с приусадебного участка.

Обратите внимание, что данное оборудование, в зависимости от конструктивных особенностей, может агрегатироваться к передней и задней сцепке мотоблока. Оборудование подъёмное, для этого предусмотрена специальная рукоять.

Обратите внимание, что практически у всех моделей, рукоять регулируемая, соответственно можно настроить механизм под свой рост.

Отдельно стоит упомянуть о такой разновидности, как грабли ворошилка. Это более сложное в конструктивном плане оборудование, но этот элемент незаменим, если в хозяйстве имеется домашний скот.

Ворошилки не только сгребают траву, как обычные грабли, но и формируют её в валки или ворошат траву в прокосах, обеспечивая равномерное высыхание и исключая прение сена. С учётом функциональности, такие грабли стоят дороже обычных моделей, но знающие люди считают такую цену вполне оправданной.

Как и любое навесное оборудование, грабли имеют свои показатели производительности. Говоря сухим языком цифр, грабли-ворошилки обгоняют обычные модели в плане производительности на 28%.

Если говорить о средних показателях, то с использованием граблей, можно за один час обработать поле площадью до 7 гектар.

Все модели граблей для мотоблока изготавливаются из высокопрочной стали с антикоррозийным покрытием. Как показывает практика, средний срок службы такого оборудования варьируется в пределах 10 лет.

Как сделать механизм самому?

Учитывая простоту конструкции, сделать грабли для мотоблока своими руками совсем несложно. Для этого потребуются следующие элементы:

• Стальная проволока для изготовления зубьев. Оптимальным вариантом будет использование рессорной проволоки 65Г. Этот материал обладает довольно пластичной структурой, при этом способен выдерживать большие нагрузки.
• Водопроводная труба для изготовления каркаса. Этот элемент можно заменить металлическим уголком.
• Колёса для ходовой части.
• Металлический стержень для изготовления подъёмного рычага.

Из труб свариваем раму конструкции. Ширина зависит от мощности двигателя мотоблока. Учтите, что широкозахватные грабли маломощный агрегат просто не потянет.

К верхней части рамы, посредством электросварки монтируем зубья граблей. Рекомендуемое расстояние между зубьями составляет 10 сантиметров.

Для большей надёжности, конца проволоки, которые подходят к раме, можно загнуть кольцом и пропустить через металлический прут. Для ходовой части, можно использовать любые колёса, главное, чтобы они были одного диаметра.

Для сборки ходовой части, через нижнюю трубу рамы пропускаем стальной прут, который будет выполнять функцию оси. Концы оси должны выступать за края трубы на 5-7 сантиметров. Колёса одеваются на ось, концы прута зашплинтовываются.

Теперь привариваем дышло. Для этого элемента рекомендуется использовать толстостенную трубу. В процессе эксплуатации основные нагрузки приходятся именно на дышло.

Чтобы усилить сцепление, дышло нужно усилить боковыми косыми опорами.

Затем к раме приваривают металлический прут, который будет служить для поднимания и опускания зубьев.

На изготовление такого оборудования уйдёт несколько часов, зато у вас в хозяйстве появятся грабли, сделанные из подручных материалов, но ничем не уступающие заводским моделям.

РАССКАЖИ ДРУЗЬЯМ

Вконтакте

Facebook

Twitter

Одноклассники

Похожие статьи:
