Аккумуляторный велосипедный фонарь своими руками

Давно начался уже велосезон, и если вы ездите на велосипеде в темное время суток, то самой необходимой вещью на велосипеде станут разные велосипедные фары. Наверно ни один профессиональный велосипедист не может обойтись без велофары. С помощью них можно избегать от серьезных аварий на дороге, так как при помощи этих светящихся приспособлений вас легко заметит любой автомобилист, и даже пешеход. Так же с помощью них можно не только спасти свою жизнь, но и освещать себе дорогу. А если вы катаетесь на велосипеде и зимой, то они очень пригодятся, потому что в это время года темнеет очень рано. Но как же закрепить её на велосипеде? Вариантов есть несколько. Одним из самых распространенных способов, это крепление на руле велосипеда, именно так мы прикрепим нашу будущую велосипедную фару. Есть так же и другие способы, такие как крепление на вилке велосипеда с двух сторон. Можно закрепить и над вилкой. Велосипедные фонари можно купить и в магазинах, и в Интернет магазинах. Правда хорошие фары стоят дорого, поэтому можно изготовить свою самодельную велосипедную фару. А для изготовления велофары нам понадобятся:

Инструменты:
1) Электрический паяльник,
2) Клеевый пистолет и термоклей,
3) Острый канцелярский нож,
4) Кусачки или ножницы,
5) Электрическая дрель или шуруповерт, сверло,
6) Черный маркер для пометок,
7) Отвертка,
8) Плоскогубцы,
9) Мультиметр.

Материалы:
1) Корпус от старого налобного фонаря,
2) Аккумулятор с максимальным напряжением в 5V,

3) PDIF разъемы или любые другие на ваше усмотрение,
4) Кнопка питания,
5) Плата с спаянными в нее светодиодами,
6) Провода красного и черного цвета,
7) Футляр от CD диска,
8) Любой прозрачный материал,
9) Контейнер от витаминок,
10) Крепление на руль велосипеда,
11) Винтики и гайки,
12) USB разъем,
13) Кабель,
14) Термоусадочные трубки.

Процесс изготовления аккумуляторного велосипедного фонаря своими руками.

Корпусом велосипедного фонаря будет служить корпус от старого головного фонарика.

Источником питания будет перезаряжаемый аккумулятор на 5 вольт.

А чтоб заряжать этот аккумулятор я взял PDIF разъем от динамиков. Можно использовать другие разъемы, например, микро usb. Просто у меня больше не нашлось разъемов.

PDIF разъем по размерам был большим, и с помощью канцелярского ножа я отрезал ненужные части.

С помощью канцелярского ножа зачищаем кончики проводов от разъема.

Припаиваем зачищенные проводки к аккумулятору, но при этом соблюдаем полярность, красный — плюс, а черный — минус. Если спутать, то при зарядке можно испортить аккумулятор.

Далее берем плату с припаянными светодиодами, кнопку включения и выключения и аккумулятор и припаиваем их проводками последовательно.

Берем проводки и зачищаем ножом их кончики, и с помощью электрического паяльника покрываем оголенные места свинцово оловянным припоем.

Припаиваем черный проводок к минусу аккумулятора.

Потом этот же проводок припаиваем к кнопке питания.

Берем другой провод, тоже черного цвета, и припаиваем их электрическим паяльником к кнопке, но уже на другие контакты.

Теперь берем красный проводок и припаиваем его к положительному контакту аккумулятора.

Осталось припаять к электрической цепи светодиоды.

К плате с светодиодами припаиваем проводки красного и черного цвета. Обязательно соблюдаем плюс и минус проводов.

Проверяем нашу цепь на работоспособность. Как видите у нас все работает.

Далее с помощью клеевого пистолета изолируем оголенные контакты термоклеем.

Теперь всю эту цепь надо поместить в корпус.

Берем корпус и делаем на нем отверстие с помощью электрической дрели чуть больше диаметром разъема PDIF.

Около этого отверстия клеим сам разъем. Для этого берем пластмассовый футляр от CD диска.

С помощью маркера рисуем на ней следующую фигуру и вырезаем ее по контуру с помощью канцелярского ножа.

Клеим ее с помощью клеевого пистолета внутрь корпуса фонаря следующим образом.

Помещаем цепь внутрь корпуса. Разъем PDIF клеим на ранее подготовленное место.

Плату с светодиодами с помощью клеевого пистолета клеим на сам разъем PDIF.

Аккумулятор и кнопку питания помещаем в другое место, и тоже закрепляем из термоклеем.

Всю эту конструкцию закрываем пластиковой деталью.

Переднюю часть тоже закрываем. Для этого берем любой прозрачный пластиковый материал и разрезаем из нее круг.

Далее берем пластиковую бутылочку от витаминок и разрезаем её верхнюю часть.

По бокам с помощью канцелярского ножа делаем маленькие углубления.

Помещаем эту деталь в фонарь.

Клеим ее с помощью клеевого пистолета.

Собираем корпус фонарика.

Этот фонарь так же можно использовать как головной.

Теперь надо закрепить этот фонарь на велосипед. Для этого берем крепление на руль велосипеда.

Делаем углубление на креплении и закрепляем его на фонарике.

И на фонаре, и на креплении делаем отверстие и закрепляем их с помощью винтика и гайки.

Теперь можно закрепить фонарь на руль велосипеда и наш велосипедный фонарь готов.

Начинаем изготавливать кабель для зарядки велосипедной фары. Для этого бегом два вида разъемов: USB разъем и PDIF разъем.

Далее берем кабель и зачищаем ее кончики с помощью канцелярского ножа.

С помощью электрического паяльника припаиваем USB разъем, PDIF разъем и кабель. И снова, соблюдаем полярность. В моем случае синий провод имеет положительный знак, а коричневый — отрицательный.

Закрываем крышку usb разъема, а PDIF разъем наносим термоклеем и изолируем термоусадочной трубкой.

Вот и все, и кабель для зарядки велосипедного фонаря готов. Теперь можно заряжать фонарь с помощью любого usb порта. Но аккумулятор больше не будет выдавать свои 5 В, так как заряжаться будет только от 4 вольт.

Вот такие были показания мультиметра до зарядки.

А вот такие после зарядки.

Заключение.

Велосипедные фары — это очень нужные и важные элементы для велосипеда. Ведь за счет них мы безопасно ездим по дорогам. А изготовить его не сложно, главное надо иметь терпение, и все получится!

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Мощная фара на велосипед своими руками

Сегодня приобрести велосипедный фонарь не проблема. Вот только одних не устраивает качество китайских велофар, а других – цена. В результате перед велосипедистами встаёт вопрос: «Как сделать фонарик для велосипеда самостоятельно?» Ответ прост. Заказываем мощный светодиод из Китая, а остальное – это подручный материал, который несложно найти дома или в хозяйственном магазине. Итак, приступим.

Передний фонарь из подручных материалов

Чтобы смастерить яркий фонарь для велосипеда своими руками, в первую очередь, определимся со светодиодом. В нашем случае сердцем схемы будет CREE XM-L мощностью 10 Вт. Его светоотдачи в 1000 лм хватит не только осветить дорожное полотно, но и удивить водителей встречного транспорта. Для формирования узконаправленного луча понадобится небольшая линза и крепление для неё. В качестве фиксатора можно использовать фланец от транзистора П213 и часть пластиковой трубки от какой-либо катушки. Основанием для фонаря служит радиатор от компьютерного процессора, в котором нужно просверлить два отверстия под крепление светодиода, два под провода и два под крепление фокусирующей линзы. Сначала фиксируем светодиод, не забывая нанести термопасту. Затем продеваем в отверстия провода и припаиваем к плюсу и минусу CREE XM-L. Следующим шагом производим сборку фокусирующей части. Возможно, придётся поэкспериментировать с фокусным расстоянием и немного уменьшить длину трубки. Далее – корпус. Можно взять запчасти от старой велосипедной фары, а можно изготовить своими руками из фольгированного текстолита. Размеры корпуса подбираются индивидуально, в зависимости от формы радиатора. В данной конструкции предусмотрено место под драйвер (его схему можно посмотреть в данной статье) и микровыключатель, размещенный за радиатором. Спереди линзу защищает оргстекло, которое удерживают 4 винта (эффективней и эргономичней было бы его зафиксировать термоклеем). Окрашиваем корпус в черный цвет и передний фонарь на светодиоде CREE XM-L готов к монтажу на велосипед. Осталось запастись двумя литиевыми аккумуляторами и можно отправляться в путь.

Самодельный задний фонарь из старого катафота

Собрать задний фонарь на велосипед своими руками тоже несложно. За основу возьмем обычный катафот в пластиковом корпусе, который является неотъемлемой частью любого велосипеда. Кроме него нам потребуется:

• красный светодиод;
• радиатор;
• термопаста;
• два медных провода;
• фольгированный текстолит;
• термоклей.

Первым делом необходимо разобрать катафот: отделить отражатель от корпуса с помощью канцелярского ножа. Отражатель надёжно приклеен к задней крышке, чтобы выдерживать сильную вибрацию во время езды. Поэтому разделять составные части следует аккуратно, иначе отражатель может треснуть. На следующем этапе нужно определиться со светодиодом и способом его крепления. В самом простом случае внутри корпуса можно закрепить алюминиевую пластину, которая послужит радиатором. Ввиду того что эффективность такого теплоотвода довольно низкая, то мощность светодиода не должна превышать 0,5 Вт. Зато в таком исполнении внутреннего пространства хватит для плоского радиатора и нескольких smd-светодиодов, после чего светящийся катафот можно собирать обратно.

Второй способ предполагает монтаж более мощного радиатора с ребрами, улучшающими теплоотвод. Прекрасно подойдет любой радиатор, демонтированный с советской аппаратуры или с процессора старого компьютера. Обрезаем его до нужных размеров, примеряем и сверлим два отверстия под крепление светодиода. Затем сверлим 4 отверстия в пластмассовом корпусе диаметром 4,5 мм под стяжки. Нейлоновые стяжки должны быть не самые тонкие, например, 4 мм на 160 мм, которыми крепко стягиваем радиатор с корпусом катафота.

Теперь устанавливаем красный светодиод мощностью 1 Вт на радиатор с обязательным нанесением термопасты. Припаиваем два провода, заранее продуманной длины, к светодиоду и выводим их на штекер с другой стороны. Вся сборка должна подключаться к источнику питания через драйвер или на крайний случай через резистор. Так как полученная конструкция открыта с четырёх сторон, то изготавливаем окантовку из фольгированного стеклотекстолита необходимой высоты. Устанавливаем эту деталь корпуса и сверху одеваем отражатель. Когда все детали заднего фонаря собраны, нужно зафиксировать их между собой с помощью термоклея. Также клеем изолируем зазоры в местах прохождения стяжек.

Сделанный фонарь полностью герметичен, что одновременно и хорошо и плохо. С одной стороны, такая задняя фара полностью защищена от любых погодных условий. С другой стороны, корпус из текстолита и пластмассы препятствует возможности охлаждения светодиода.

Чтобы снизить тепловые потери на светодиоде, самодельный задний фонарь можно усовершенствовать несколькими способами:

• подключить светодиод к регулируемому драйверу, задав режим половинной мощности;
• использовать радиатор другого форм-фактора, чтобы избежать его полной изоляции;
• установить несколько сверхъярких красных светодиодов типа smd 3014.

Читайте так же

ledjournal.info

Самодельная фара для велосипеда: руководство по изготовлению

Установленная фара на велосипеде поможет избежать транспортных происшествий в темное время суток или туман. Каждому велосипедисту рекомендуется обязательно иметь небольшой фонарик на задней или передней части транспортного средства.

Где лучше всего прикрепить самодельный свет

Есть 3 зоны для крепления, каждая из них имеет свои плюсы и минусы:

1. Сверху на руле чаще всего встречается фонарь, плюсы – это дальность светового луча, а минус угол падения
2. На соединении между вилкой и рулем, плюсы – хороший обзор, а минус нечеткий световой луч
3. Два фонаря с разных сторон вилки, плюсы – хорошее освещение, минус — можно ослепить впереди едущего водителя, закрыть ему задний обзор и увеличить слепые зоны.

Все эти нюансы очень просто решаются, главное, правильно подобрать мощность осветительных элементов и выбрать оптимальное место для крепления, опираясь на конструкцию.

Дабы повысить безопасность, нелишним будет прикрепить небольшую лампочку и в задней части велосипеда, чтобы водители лучше вас видели ночью.

Осветительный элемент — какой лучше

Для велосипеда хватает одного светодиода, такой фонарь долго живет от одной батарейки или заряда аккумулятора. Светодиоды монтируются в небольшие фонарики очень легко, и купить из стоит совсем немного.

Можно приобрести и большую лампу, которая более требовательная, но и производительность у нее гораздо выше.

Есть еще вариант фонариков, работающих от трения с передним колесом, чем выше скорость, тем больше световой поток «Динамка».

Самодельная фара для велосипеда – инструкция по изготовлению

Для изготовления такого просто приспособления потребуются запчасти:

• Светодиоды, вы сами можете выбрать их количество, в зависимости от нужной дальности освещения
• Батарейки, кроны или аккумуляторы
• Корпус, можно взять пластиковую трубу большого диаметра или водопроводное колено
• Резистор для ограничения напряжения
• Линза от лупы или очков и клей
• Коллиматор для направления света вперед
• Алюминиевый диск
• Конденсаторы

Простое руководство по изготовлению

Алюминиевый диск будет устанавливаться внутри корпуса, заранее в диске просверливаются 3 дырки – 2 для проводов и одна под светодиод, который закрепится термоклеем. Возле него устанавливаем конденсаторы. Выведенные проводы присоединяются к аккумулятору, затем линза, вырезанная по диаметру, вставляется в пластмассовое колено или трубу и крепится термоклеем.

Все провода должны быть изолированные! Такое простое приспособление, станет неотъемлемой частью велосипеда.

Преимущества самодельного фонарика

Покупая нужные детали отдельно, можно вложиться в очень скромный бюджет. При конструировании вы получите новые знания и удовольствие от процесса. В момент изготовления есть возможность настроить яркость и поместить нужное количество светодиодов.

Крепления

В магазине сантехники продаются замечательные зажимы, с помощью которых крепят трубы к стене, они имеют форму скобы, в нее легко что-то засунуть и немного сложнее вытянуть. Кронштейн для водопровода крепится на руль, где он впоследствии и останется, а к задней стенке фары, прикрепляем небольшой кусок трубы нужного диаметра. Такое крепления для велосипеда обойдется очень дешево, но от этого оно не менее эффективное.

Есть множество способов заменить дорогой магазинный фонарь, на простой самодельный, для этого потребуется немного времени, денег и базовых технических знаний

Похожие статьи

zextrem.com

Самодельный светодиодный свет на велосипед из 3w led.

Продолжаем велотему.
Есть велосипед с генераторной втулкой в переднем колесе и с стандартным фонарем с лампой-галогеном.
Нужно сделать на него удобный широкий заливной светодиодный свет, при этом генераторная втулка выдает около 3w.
Задумка была реализована на 100%, описание и фото далее.

Велосипед был куплен с стандартным фонарем на 6-вольтовой галогенке, при этом на фонаре не было кнопки выключения, снимать и одевать клеммы напрягало.

Фонарь на светодиоде как минимум в 8 раз эффективнее.

Электрическая часть самодельного фонаря состоит из:
-кнопки
-драйвера светодиода
-светодиода
-конденсатора

Кнопка маленькая типа «клавиша» на 3А (3A spst на али), стоимость около 0,1$ за штуку при покупке 10 шт. Кнопка подает питание на вход драйвера и на провод наружу — на включение заднего фонаря.
Драйвер типа для лампы с цоколем MR16. (MR16 driver на али), стоимость около 0,5$.
Генераторная втулка выдает переменку, в таком драйвере уже есть диодный мост. От драйвера отпаиваются контактные штыри, припаиваются провода к кнопке и светодиоду. Я выбирал драйвер на 600мА, если использовать светодиод на 1W то и драйвер желательно на 300-240мА.
Драйвер понижающий, начинает отдавать 600мА на светодиод примерно от 5 вольт.
Я намерял на генераторе максимум 7В и 0,5А, что примерно соответствует наклейке на втулке 3 W.
Светодиод был куплен за большие деньги на фасте, так как продавцы на али и оффлайн постоянно продают всякое г**но, выдавая за 3W мелкие 0,5-1W светодиоды.
Эти же при тестах показали около 3,7В — 0,7А. Может кто посоветует нормальные светодиоды на реальные 3W, эти немного дороги.
Светодиод на звезде 20мм, подходит к линзе.
Конденсатор припаян параллельно светодиоду, чтоб уменьшить мерцание, генераторная втулка дает переменку.

Начитавшись самоделок в интернете, было решено изготовить корпус из квадратного алюминиевого профиля.

Корпус — квадрат 25*25мм, толщина стенки 1,5мм.
Отрезал 60мм профиля, просверлил отверстие D18мм.
В отверстие встает TIR линза в полоску, обзор ее уже делал на муське.
На оптике есть бортик, им она центрируется и удерживается в отверстии внутри корпуса.
Изнутри стоит светодиод, он подперт парой пластин алюминия с термопастой. Они держат светодиод и линзу и обеспечивают теплоотвод.

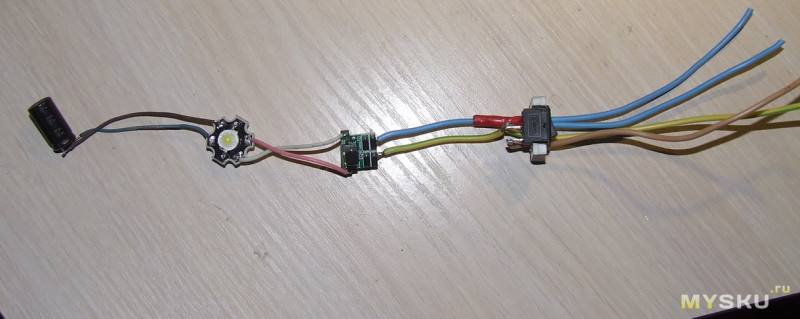

На фото подсобранный корпус, вид в торец — линза, светодиод в термопасте, прокладки алюминия.

Отверстие в квадратном профиле сверлил ступенчатым сверлом, кончик сверла просверлил его насквозь. Для того, чтоб закрыть ненужное отверстие, и для крепления фонаря, отрезал два куска уголка по 20мм, они крепятся к фонарю на винты М3, за них же фонарь крепится на велосипеде.
Верхний торец фонаря закрыт заглушкой их вспененного пвх, края проклеены термопистолетом и, для надежности, заглушка зафиксирована шурупами.
Нижний торец фонаря закрыт такой же заглушкой с кнопкой, приклеил на суперклей.

Сначала спаял электрику, как на фото выше, проверил — все работает. Потом начал собирать — ничего не входит, места очень мало. Пришлось менять конденсатор с 1000mF на 470mF, укорачивать все провода, драйвер припаивать на кнопку, все совсем впритык.

Свет фонаря широкий, заливной. Особенность TIR оптики (колиматорной) в том, что нет четкого хотспота и боковой заливки, как у дальнобоев типа C8. Нет круглого освещенного блина, как у линзовиков. У колиматоров центр яркий, чем дальше от центра, тем яркость меньше. Самое ближайшее — отражатель типа «апельсиновая корка», и то у отражателя границы хотспота и засветки резче. Эта линза рифленая, что растягивает круговую диаграмму распространения света в овальную, дорога освещается шире и меньше света летит в пустоту.

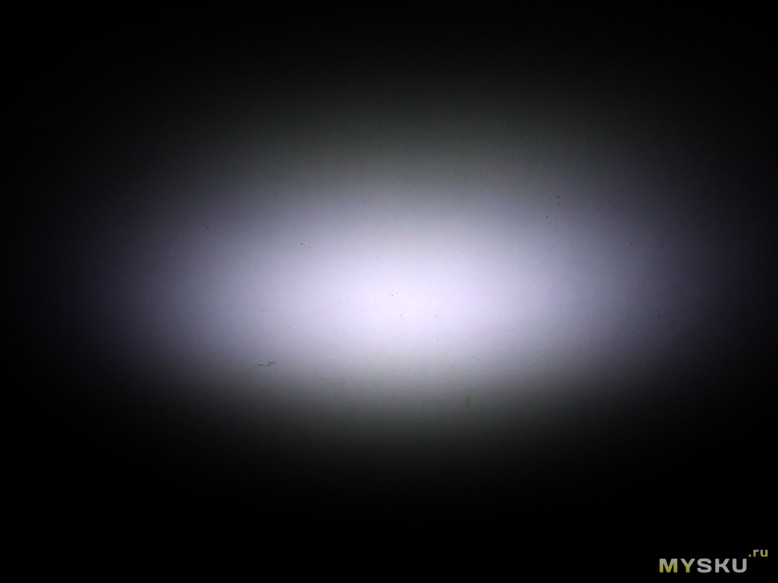

Примерную форму луча можно увидеть на фото.

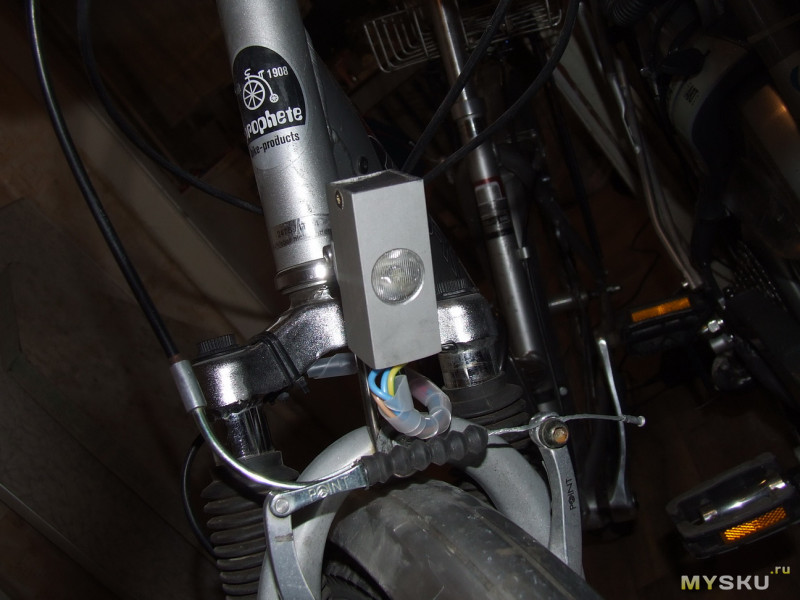

После установки выявилась особенность — при вращении колеса рукой фонарь не светит, а дико моргает, установка конденсатора помогла мало. Фонарь с лампой накаливания тоже моргал, но спираль лампы не успевала так быстро изменять свое состояние, моргание на малых скоростях было более сглаженным. Светодиод же моргает как стробоскоп. Но при реальных испытаниях моргания не видно ни на дороге ни на протекторе покрышки при скорости выше минимальной. Оно проявляется только при скоростях около 5-7 км-ч, то есть скорости пешехода. Фонарь светит широко и достаточно ярко для скоростей 15-25 км-ч, в городе этого достаточно. Автоматически загорается при движении, тухнет при остановке, батарейки не нужны.
Нагрев фонаря не заметен. Может питаться от 5 до 15 вольт (возможно и больше), полярность не важна.


Из минусов могу отметить то, что генераторная втулка создает сопротивление качению постоянно, сильнее при включении нагрузки.
Из плюсов — отсутствие батарей, миниатюрность.
