Комод своими руками из подручных материалов: схемы и чертежи

Комоды были придуманы неспроста и пользуются популярностью уже не первое столетие. А все потому, что это удобный  и практичный вид мебели, в котором удобно хранятся различные постельные принадлежности и такие вещи, как носки и платки, которые имеют свойство постоянно теряться в больших пространствах. Да и в прихожей комнате комод станет незаменим для хранения косметики, перчаток, различных мелочей. На рынке представлено огромное количество различных комодов, но всегда приятней создавать вещи своими руками, согласитесь, что только в этом случае вы будете уверенны в качестве на все 100%. Сделать комод не так уж и сложно, достаточно иметь небольшой арсенал инструментов, который имеется в каждом доме, подробные чертежи и немного вашего времени. А с идеями и подробными мастер-классами о то, как сделать комод своими руками, мы вам поможем. Итак, приступим.

Как и в любой другой творческой работе, прежде чем приступать к активным действиям, нужно определиться, что именно мы хотим. Каким будет дизайн вашего комода? Для хранения каких вещей? Сколько ящиков вам необходимо? Из какого материала делать? Эти и многие другие вопросы давайте попробуем рассмотреть.

Какой материал подобрать

Если с дизайном всегда можно положиться на свои вкусы и фантазию, а если такового нет, то можно воспользоваться идеей, взятой из любого каталога по мебели, то к выбору материала стоит отнестись намного серьезней, поскольку от этого будит зависеть прочность и долговечность вашего будущего шедевра.

• Натуральное дерево. Этот вид материала всегда будет на первом месте, потому что нет ничего прочнее и долговечнее натурального дерева. Но работа с таким материалом требует особых навыков и инструментов, да и ценовая категория слишком велика;
• ДСП. Этот вид материала относят к более доступной категории, поскольку цена существенно отличается от дерева. По качеству, конечно же, уступает, но при правильном уходе может прослужить вам не один десяток лет. В настоящее время существует огромный выбор цветовой палитры, в том числе с имитацией под дерево. Для самостоятельной сборки мебели этот вид материала подходит как нельзя лучше;
• В последнее время стали пользоваться популярностью комоды из подручных материалов, таких как картон или гипсокартон. Простор раскройки, сборки и низкая цена завоевали сердца многих потребителей.

Понятная проектировка

Это один из основных моментов.

Если изначально вы правильно не спроектируете будущее изделие, то в дальнейшем могут возникнуть проблемы, которые приведут к напрасным затратам, как финансовым, так и временным.

Для тех, кто владеет компьютером, созданы специальные программы, которые помогают вам в этом вопросе, но если вам данные программы недоступны, то можно воспользоваться уже имеющимися чертежами и схемами. Несколько подробных идей приведены ниже на фото:

Пеленальный комод:

Простой бельевой комод из 3-х ящиков:

Не можем обойти без внимания и комоды, сделанные из картона или гипсокартона. При правильной проектировке, сборке и декорировании, они могут прослужить вам не один год, при этом сэкономить хорошую сумму денег.

Как вы видите, все можно сделать своими руками, было бы желание и немного свободного времени.

Видео по теме статьи

как легко и просто смастерить

Когда не получается игнорировать проблемы хранения вещей, у многих людей возникает желание сделать комод своими руками. Ведь человек сегодня лелеет современность во всех её аспектах, даже в оформлении своего дома, поэтому и хочет всё контролировать сам. Его стиль жизни – результат достижений цивилизации, креативного мышления. Поэтому он мудро выбирает то, что максимально удовлетворит личные требования функциональности, его потребность отличаться от других, быть модным и одновременно экономным.

Топ-7 самых интересных «комодных» идей

Комоды делают из дерева, пластика, металла, фанеры, ДСП, деревянных поддонов и даже из картона. Своими руками можно произвести как мини-комод для хранения мелочей, так и крупную мебель. В отличие от скучных, унылых моделей прошлого, современная рукотворная мебель уникальна в области дизайна, материалов и практического применения:

• Если приобрести бесплатно или за мини цену паллеты, то из них можно создать стильный комод и, применив OSB, органично организовать в нём ящики. Фиксация колесиков добавит ещё больше функциональных особенностей, позволит легко передвигать мебель в любое место дома.

• Ультрасовременный комод с прозрачными контейнерами легко соорудить, используя пластиковые формы.
• Нестандартное мышление рождает самые неожиданные шедевры! Сочетание натуральной деревянной фактуры и пластика выглядит революционно.

• А почему бы просто не обклеить обтрепавшийся комод из ДСП еще более старыми книжными страницами?
• Для создания модели в стиле Прованс можно использовать довольно простую деревянную конструкцию благородного шоколадного цвета, роль ящиков сыграют плетёные корзины.

• Ещё один винтажный комод в стиле Прованс можно сделать из обычных старых чемоданов.

• Впрочем, используя для декорирования специальные краски, имитирующие «очень старые» поверхности, уникальнейший шедевр в стиле Прованс можно создать из абсолютно любого комода.

Но как сделать комод своими руками? Ведь невозможно приступать к декору, если мебели ещё нет!

Комод из древесно-стружечных плит

Из фанеры, ДСП, дерева можно легко смоделировать совершенно разную корпусную мебель. Для производства такого предмета, как комод, требуются лишь базовые навыки. Проект удивительно прост даже для плотника-любителя! Ведь комод — лишь коробка с меньшими коробками внутри неё.

Все схемы создания комодов примерно одинаковы. Перед проектированием нужно изучить свойства предполагаемых материалов.

Например, лист фанеры 6 мм вполне годится для производства задней стенки, но плохо подходит для создания всей конструкции, для этой цели стоит приобретать листы фанеры, толщиной 18 мм.

Шаг 1. Проектирование

Комод может быть обычным, но можно спроектировать и угловой. Создавая его чертеж, планируют высоту и ширину, решают, сколько ящиков нужно, прикидывают примерную глубину каждого из них. Расчет производят, в зависимости от габаритов тех предметов, которые будут храниться. Комод не должен быть слишком высоким, ведь в него не так просто будет заглянуть.

Прежде всего, чертежи должны быть информативны, а делать их можно по-разному. Рисунок может быть выполнен в виде быстрого эскиза от руки – этого будет достаточно. Но его можно сделать на компьютере, в программе для проектирования мебели. Пользовательский интерфейс любой из подобных программ позволяет моделировать объекты в объеме, одновременно создавая чертежи разрезов и деталей.

Для изготовления корпуса такого комода из ДСП потребуется:

• 1 деталь 450 х 1000мм х 16мм
• 2 детали 450 х 1050мм х 16мм
• 2 детали 60 х 968 мм х 16мм

Для производства и крепления ящиков нужно:

• 3 детали 30 х 968 мм х 16мм
• 3 детали 300 х 1000мм х 16мм
• 6 деталей 280 х 450мм х 12мм
• 3 детали 280 х 916мм х 12 мм
• 3 детали 438 х 916мм х 12 мм

Дополнительно понадобятся: винты 12 мм и 16мм, 4 винта 35 мм, телескопические направляющие 13мм, шпатлевка, клей и дрель.

Итак, чтобы изготовить данный комод, нужно приобрести листы ДСП, толщиной 12мм и 16 мм. По заказу, в строительном супермаркете на станке могут вырезать все части необходимых размеров, что обеспечит легкую сборку, ведь даже маленький просчет – непредвиденный расход материалов.

Шаг 2. Предварительные действия

Используя угольник и карандаш, нужно тщательно разметить все части комода, чтобы определить, где будут расположены отверстия. После этого можно приступать к сборке по схеме.

Шаг 3. Построение конструкции

С помощью винтов и клея скрепляют боковые панели, верхнюю часть и нижние детали. Затем присоединяют заднюю панель.

Шаг 4. Установка ползунков

После построения «грудной клетки» из ДСП, устанавливают телескопические «рельсы», по которым будут двигаться ящики.

Шаг 5. Сборка ящиков

Сборка производится отдельно. Главное – обращать внимание на то, чтобы ящикам было обеспечено легкое движение по направляющим.

И только теперь, для того чтобы новенький комод удовлетворил требования дизайна в стиле Прованс, его можно покрасить и украсить молдингами. Пространства Прованс носят деревенский характер, они естественны, теплы и воздушны. Наиболее популярными цветами для окраски мебели в этом элегантном загородном стиле считаются античный белый, серовато-синие и зеленые оттенки.

Белоснежный комод в стиле Прованс будет выглядеть великолепно, если его поставить возле стены, окрашенной в бледно-охристый, теплый песчаный или серый цвет.

Как сделать комод из картона?

Самый интересный материал для изготовления комода, который очень легко найти — это картон. Экологический и творческий подход делают его еще более привлекательным. Схемы создания картонного и деревянного комодов примерно одинаковы, но есть и существенные отличия.

Наверное, чуть ли не каждый склеивал в детстве мини-комод из спичечных коробков. Эту мини-мебель наши мамы могли использовать для хранения булавок, бисера и пуговиц.

Но из картона успешно производят не только мини-мебель, а и достаточно крупные предметы, которые практически ничем не отличаются от своих «собратьев» из фанеры, ДСП или дерева. В то время как мини-модели имеют небольшую толщину деталей, для изготовления крупной мебели нужно склеивать множество слоев картона, вырезанного по одной выкройке. Чем толще деталь, тем большую прочность она приобретает. Одна из хитростей при раскрое – менять направление гофра. Если учитывать этот принцип работы с самым доступным материалом, то комод из него может быть крепче, изготовленного из фанеры.

• Перед тем, как приступить к работе, нужно произвести чертеж, подключив всю свою фантазию. Картон поможет реализовать самые фантастические замыслы, ведь благодарный материал дарит возможность создания абсолютно любых форм.
• Гофр нередко выбрасывают в электронных супермаркетах. Большие плотные полотна, размером с холодильник или плазменный телевизор, идеальны.

• При помощи 90% спирта листы картона очищают от любой видимой пыли и дают им высохнуть.
• Вырезать части по выкройке можно любым острым инструментом. Цель в том, чтобы делать очень точные разрезы.
• Детали соединяют вместе по мере необходимости. Можно использовать клейкую ленту, клей и степлер.
• Конструктивно продуманный корпус комода выглядит примерно так:

Этот комод из картона может иметь мини размеры или быть достаточно крупным.

Для декорирования используют любой из известных приемов, в зависимости от целей. Этно-стиль, поп-арт, Прованс, модерн? Всего этого можно достичь.

Шикарный комод своими руками из подручных материалов

Мебель необходима в каждом доме. Если найти нужный предмет не получается или стоит он слишком дорого, не расстраивайтесь. Вы можете сделать мебель из картона, и ее никто не отличит от деревянной.

Из очень плотного картона вырежете 2-8-8 деталей по указанным на фотографии выше меркам.

Две детали 75х35 склейте, закрепив края малярной лентой для лучшего схватывания. Сверху положите груз.

Остальной картон склейте в 4 слоя. Получится 4 детали.

После высыхания клея удалите малярную ленту и зашкурьте бока деталей.

К двойной детали приклейте две длинных по краям. Это будут боковые стенки комода. Обязательно выровняйте углы. Из маленьких деталей сделайте низ и верх комода.

Из тонкого картона вырежете по 4 детали 25х25 и 60х25 см. Склейте их между собой.

Длинную деталь приклейте внутри посередине. Меньшую перпендикулярной ей.

Вырежете из плотного картона детали по размерам, указанным выше. Количество нужных деталей указано номером в кружочке. Склейте их между собой.

Сформируйте ящик и полки, зашкурьте края. Вклейте их внутрь. Из плотного белого картона сделайте 4 детали 57х14 см. Склейте их между собой. Склейте 4 детали из плотного картона 22х14 см (по две).

В деталях сделайте вырезы, заполните их деревянными отрезами.

С помощью шпаклевки оформите срезы картона. Зашкурьте.

Покрасьте комод в белый цвет, установите фурнитуру.

Украсьте по желанию.

Подробная инструкция в видео ниже.

Как сделать комод своими руками в домашних условиях

Здравствуйте, дорогие друзья! На очереди у нас долгожданный комод своими руками. Это очень полезный и практичный вид мебели для дома, который подойдет практически для любой жилой комнаты.

Причем создать комод вполне реально в домашних условиях, если подойти к решению вопроса ответственно, определить размеры, согласовать проекты с домочадцами при необходимости, и в результате собрать воедино все элементы конструкции.

Существуют различные схемы изготовления комодов, что напрямую зависит от их размеров, используемых материалов и функционального назначения. Собирать полностью из подручных средств я не советую. Лучше взять качественные материалы и не менее качественную фурнитуру. Опираясь на подготовленные чертежи и строго следуя плану, результат должен вас приятно удивить.

Основные преимущества самостоятельной сборки

Давайте договоримся так, что мини комод из картона для кукол мы оставим маме, а сами будем делать полноценный предмет мебели.

У комода есть целый ряд преимуществ. А добавьте к этому еще и факт его самостоятельного изготовления, и получите россыпь плюсов. Основными из них являются:

• Многофункциональность. Это может быть комод для косметики вашей жены, либо пеленальный комод для ребенка. Если нужна классика, здесь отлично хранить носки, белье и прочие вещи на ваше усмотрение;
• Практичность. Комод может иметь ящики и полки. При этом верхняя столешница может разместить на себе телевизор, разные предметы декора, настольные лампы и пр.;
• Экономия средств. Даже если использовать качественные материалы, стоимость самодельного комода будет меньше, чем фабричный вариант;
• Качество. Поскольку вы делаете мебель для себя, то будете стараться максимально. А это выльется в отличное качество, надежность и долговечность;
• Свобода выбора. Перед тем как сделать мебель, вы сможете продумать декоративный момент, выбрать любой материал, размеры, конструкцию на свое усмотрение. Ограничения только в вашей фантазии и свободном месте в квартире.

Думаю, на этом остановимся. Чтобы вдохновиться, посмотрите на фото, изучите видео, на которых такие же домашние мастера, как и вы, собственноручно создают комоды.

При желании всегда можно взять за основу старый комод, купить с рук и обновить. Отреставрировать старую мебель порой очень выгодно и оригинально. Тут уже думайте сами, как лучше поступить.

Материалы

Давайте договоримся, что дизайн вы будете выбирать сами. Он зависит от слишком большого количества факторов, чтобы давать какие-то конкретные рекомендации. Подсмотрите чужие эскизы, либо же придумайте нечто свое. Никто не запрещает вам просто повторить понравившийся фабричный комод.

Куда важнее решить вопрос, связанный с выбором материала. Здесь есть несколько вариантов.

• Из натурального дерева. Самый популярный и закономерный вариант. Дерево прочное, долговечное, легко поддается обработке, материал не сложно приобрести. Используя разный декор, декупаж или просто лак с красками, не составит труда решить, как покрасить дерево. Лично мне нравится натуральный вид древесины, потому предпочитаю просто покрыть защитным лаком и все;
• Из ЛДСП. Востребованный, популярный, недорогой, легкий и разнообразный по своей цветовой палитре. С листами крайне просто работать, и при этом не потребуется отдельно думать о финальной декоративной отделке;
• Из ДСП. Можно взять и не ламинированные листа. А после сборки воспользоваться накладками из МДФ. Внешне комод выглядит дороже и интереснее;
• МДФ. Может применяться как самостоятельный материал. Листы бывают матовыми и глянцевыми, обладают отличными декоративными свойствами. Тоже не сложно обрабатывать инструментами, доступными в домашних условиях.

Если хотите, можете комбинировать, используя разные материалы, выполненные в едином декоративном стиле. Задние стенки можно сделать из фанеры, поскольку они не несут в себе особой декоративной нагрузки, и будут стоять вплотную к стене в комнате.

Подготовка

Будет превосходно, если у вас окажется опыт в работе с компьютерными программами, с помощью которых проектируется мебель. Но это вовсе не обязательное требование к начинающему мебельщику. Комод можно собрать и без таких программ.

Тогда мы идем несколько иным путем. На выбор есть несколько вариантов.

• Сделать все эскизы и чертежи полностью своими руками. Тогда это действительно будет уникальная и единственная в своем экземпляре мебель. Но здесь нужны точные расчеты до миллиметра;
• Взять готовые чертежи. Очень популярный вариант, за который вас точно никто не осудит. Ведь чертеж нужно еще уметь воплотить в жизнь, чем может похвастаться далеко не каждый;
• Освоить компьютерные программы. На это потребуется время и терпение. Но если у вас в планах продолжить сборку мебели и превратить это в бизнес, то такие знания вам однозначно пригодятся.

Перед началом работ советую сразу подготовить все материалы и необходимые инструменты.

Важно, чтобы все было под рукой. Внимательно подумайте, что вам может понадобиться в ходе работ.

Стандартный набор состоит из:

• шуруповерта;
• дрели;
• канцелярского ножа;
• карандаша;
• рулетки;
• угольника;
• сверла;
• саморезов;
• фурнитуры;
• гвоздей;
• инструментов для обработки выбранного материала.

Далее уже отталкивайтесь от конкретно своей ситуации. Возможно, потребуются дополнительные комплектующие, что очень вероятно.

Пошаговое руководство

Сразу оговорюсь, что пример сборки основывается на использовании ламинированных листов ДСП. То есть именно из этого материала мы будем собирать наш комод.

• Начать следует с распила материала. Если хотите идеальный результат, обратитесь к специалистам, которые с помощью профессионального оборудования разделят листы на необходимые части. Дома это можно сделать лобзиком, но высока вероятность погрешностей и образования сколов на кромках;
• Открытые части торцов обрабатываются кромкой. На ее основание наносится клей и плавится высокой температурой. Лента прикладывается с листу, выравнивается и выглаживается. Используйте утюг и строительный фен. Не спешите. Будьте аккуратными на этом этапе;
• Сделайте разметку под конфирматы, выполните дрелью отверстия. В диаметре конфирматы имеют 5 мм, но сверло берите на 4,5 мм. Вкрутить будет не сложно в листы ДСП;
• Перед сборкой корпуса нужно сделать разметку под направляющие. Тут отталкивайтесь от того, сколько у вас будет выдвижных ящиков на направляющих;
• Теперь можно соединить все элементы корпуса будущего комода. Стягивается все конфирматами. Лучше начните с днища конструкции, затем закрепите боковые панели и затем уже стягивайте верхнюю планку;
• Если вашими чертежами и эскизами предусматривается наличие ножек, самое время их установить;
• Следующий этап предусматривает установку верхней крышки или столешницы. Крепление осуществляется изнутри комода;
• Дальше собирайте все выдвижные ящики. Это 4 стенки и днище, которое может вставляться в пазы или просто прибиваться маленькими гвоздями. В качестве дна обычно используют ламинированную фанеру;
• В направляющие комода устанавливаются собранные ящики;
• Если комод включает в себя не только ящики, но и полки, они закрываются фасадами, то есть дверцами. Под них нужны соответствующие элементы фурнитуры с доводчиками;
• Осталось только закрепить все ручки на ящики, поставить полки и убрать за собой, чтобы жена не ругалась.

На этом сборку можно считать завершенной. В действительности с ЛДСП очень легко работать, поскольку ничего дополнительно обрабатывать нет необходимости. Листы и так сами по себе задают внешний вид будущего комода.

Если же вы планируете использовать натуральную древесину, не забудьте ее обработать защитными средствами. Пусть даже помещение, где будет стоять комод, не влажное, покрыть чем-то вроде морилки настоятельно рекомендуется.

В плане декора выбирайте сами. Я лично люблю, когда древесина просто покрывается несколькими слоями лака. Но также возможно воспользоваться разными красками, проявить свою фантазию, либо доверить окрашивание домочадцам, обладающим соответствующими талантами к рисованию.

Главное собрать надежный, функциональный и практичный комод. При наличии широкого выбора материалов на строительном рынке, задать внешний вид в соответствии со своим вкусом и требованиями не сложно.

Всем желаю удачи в домашнем строительстве и мебельном производстве!

Спасибо за внимание! Подписывайтесь, задавайте вопросы, оставляйте комментарии и рассказывайте о нас своим друзьям!

Загрузка…

Реставрация старинного комода | Журнал Ярмарки Мастеров

Здравствуйте!! В этом МК я хочу Вам показать как старой и утратившей свою привлекательность, но очень красивой мебели дать вторую жизнь.

До реставрации комод был покрашен несколькими слоями красок, верхняя крышка вся в глубоких царапинах и повреждениях:

Сколы, отслоения краски, изношенность деталей и ветхость

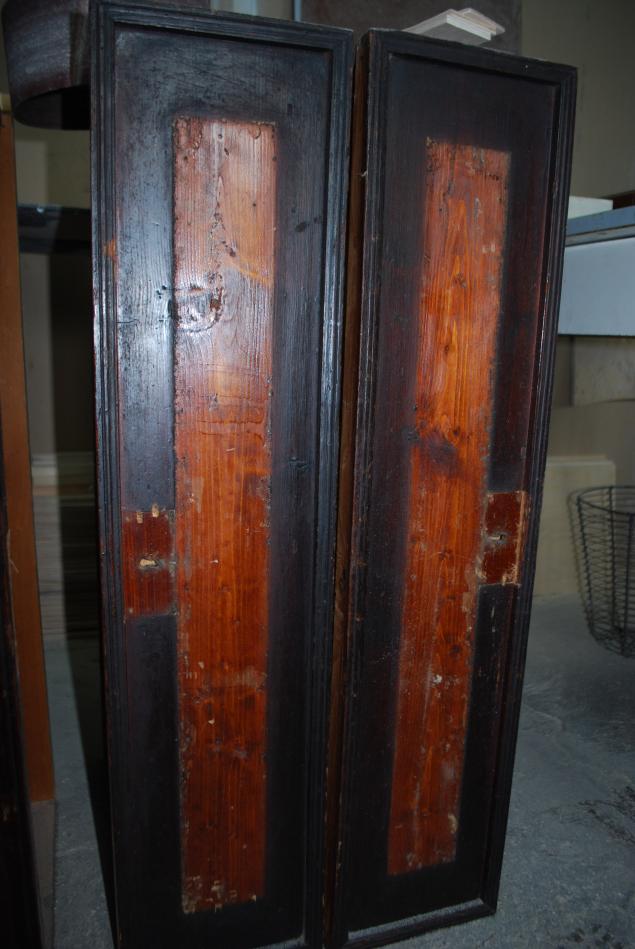

Вот так выглядели ящики после снятия декоративных накладок

Использовать этот комод по прямому назначению, конечно же не возможно, да и интерьер он вряд ли украсит, если только музейный:((

Итак первый этап- Снятие старых покрытий. У нас это и краски и лаки.

В условиях производственного цеха или свежего воздуха:)) мы можем сначала попробавать ацетон. Для этого берем деталь наносим кисточкой ацетон (практически наливаем)

!!!С ацетоном работаем в перчатках и респираторе!!!!

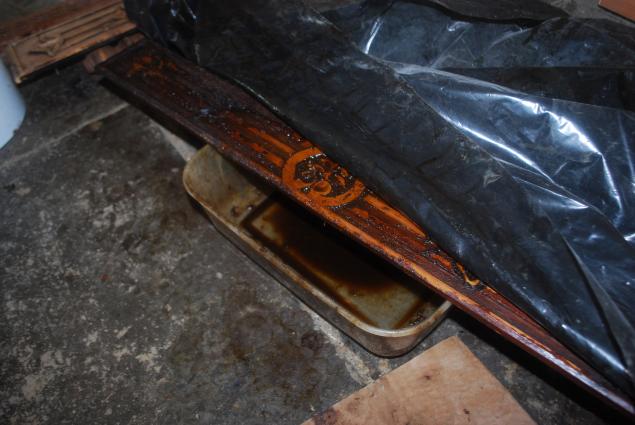

как видно на фотке ацетон практически сразу в некоторых местах разъедает слои до дерева, но не везде..И что бы процесс снятия краски не был слишком долгим и нудным, мы закрываем пленкой нашу поверхность, закупоривая тем самым ацетон и прижимаем пленку к поверхности. У меня в качестве пленки черный мешок. Очень удобно использовать тонкую пленку, она лучше прилипает и закрывает доступ воздуха.

Оставляем примерно на 5 минут и снимаем пленку.

Все слои лаков и краски поднялись и отошли от дерева, теперь их будет очень легко удалить даже из труднодоступных профилей.

Сначала основную массу старой краски снимаем шпателем:

А оставшееся легко досмываем ацетоном кисточкой

Особенно внимание уделяем чистке углубленных углов

И так очищаем от старой краски весь комод.

Вот такой он у нас получается после снятия старого покрытия

Для достижения такого результата при имитировании старины приходится потратить много времени, а здесь все натуральное, наноси воск и все готово!!!:))) Но пожелания заказчика были другими, поэтому продолжаем работу:)

Второй этап — подготовка под окрашивание

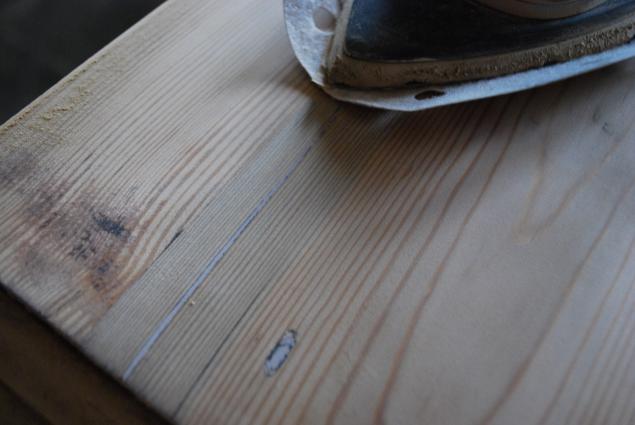

Сначала необходимо отшкурить весь комод. Шкурение даст нам результаты:

1. Удаляем остатки старого покрытия

2. Избавляемся от пленки смывок и впитавшегося в верхние слои старого покрытия

3 Выравниваем поверхность от мелких повреждений

4. Выводим плоскость

Особое внимание уделяем вышкуриванию труднодоступных углублений, профилей, углов.

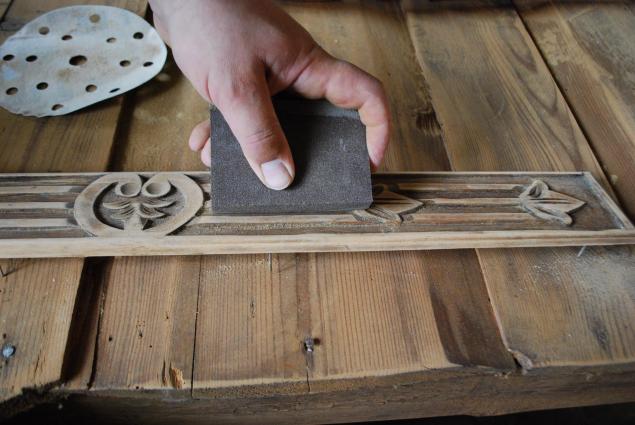

В тех местах куда невозможно пробраться машинкой вышкуриваем вручную

Вышкуриванием и шлифованием мы смогли избавиться только от мелких повереждений, все крупные и глубокие дефекты необходимо зашпатлевать. Для этого я использую шпатлевку по дереву на водной основе. Важно шпатлевку подбирать не по названию древесины, а по цвету. В данном случае сосна со временем приобрела серый оттенок, поэтому шпатлевку я взял цвет «Дуб»

После полного высыхания шпатлевки, снова беремся за шкурку. Вышкуриваем очень тщательно, шпатлевка должна остаться только в местах повреждений, и ни в коем случае ее не должно остаться в структуре дерева. Если она там останется, то при тонировании морилкой, образуется другое по цвету пятно, замаскировать которое будет невозможно.

Вот такой светлый стал комод после подготовки:

Последний этап перед покраской это столярно реставрационные работы. Нам необходимо подправить и укрепить каркас комода, заменить полозья, заменить донышки в ящиках

И отреставрировать сильно поеденые жучком ножки. Конечно же полностью убирать всю красоту работы жуков древоточцев это преступление, поэтому уберем только трухлявые низы ножек, а там где дерево еще достаточно крепкое дополнительно укрепим его брусками из сосны.

Теперь наш комод готов к покраске!!!

Третий этап — малярно-отделочные работы.

В производственных условиях этапы работы:

1. Морение, тонирование

2. Грунтование прозрачным грунтом

3. Шлифовка для снятия поднятого ворса массива

4. Грунтование прозрачным грунтом

5. Шлифовка для выведения идеальной поверхности

6. Финишное покрытие матовым лаком

При самостоятельной реставрации, т.е. не в производственных условиях этапы работы будут такими:

1. Морение, тонирование можно выполнить кистью, или врастирку тряпкой.

2. Три слоя лака кистью

3. Шкурение для снятия поднявшегося ворса

4. Несколько слоев лака с междуслойными шлифовками, для выравнивания поверхности и адгезии между слоями.

Ну и вот наш комод готов!!

С уважением, Дубинин Виталий.

видео курс – Сделаем мебель сами

Здравствуйте друзья.

Этот небольшой видео курс предназначен для начинающих мебельщиков, которым нужно практиковаться в изготовлении мебели.

Оптимальный вариант – изготовление комода.

Эта мебель не сложная в проектировке и сборке, и, не очень дорогая в себестоимости.

Итак, видео:

Так как бок находится на горизонте, и на нем лежит крышка, то его высота будет равна:

Схема присадки телескопических направляющих

Пример просчета направляющих (считаем сверху вниз):

Где 2 – зазор от крышки до верхнего фасада, 120 – размер от верхней грани фасада до центральной оси выдвижного ящика

Где 122 – ось верхней направляющей (размер от верхней грани бока до центральной оси верхнего выдвижного ящика), 80 – размер от центральной оси выдвижного ящика до нижней грани фронта, 2 – зазор между верхним и средним фронтами, 120 – размер от верхней грани фронта до центральной оси среднего выдвижного ящика

• 324+80+2+120=526 – положение оси нижнего выдвижного ящика.

Проверка:

При просчете от верха бока до его низа мы вышли на его общую высоту.

Общая схема комода

Схема выдвижного ящика

Общая деталировка и схема поклейки

деталировка (ЛДСП, МДФ)
		кромка		кромка	шт.	толщина кромки (мм)
фасад	198	2	862	2	3	2
бок	608	1	640	0	2	2
горизонт	640	2	900	1	2	2
задняя стенка	608		868		1
дя1	120		600	1	6	0.5
дя2	120		810	1	6	0.5
корпусная планка	80		868	1	1	0.5
крышка	900	1	640	2	1	2
деталировка (ДВП)
дно	598		840		3

Схема поклейки каждой детали показана в столбце “кромка”

Если напротив соответствующего размера пустая ячейка – значит, по этому размеру, деталь не клеится.

Если стоит цифра “1”, значит, по соответствующему размеру, клеится одна грань этой детали.

Если стоит цифра “2” – клеятся две грани.

Так же, в каждой строке указана толщина кромки, на соответствующую деталь.

Все, до встречи.
