Важно! Обработка готовой кассеты олифой, воском или специальным лаком позволит сохранить устойчивость к загрязнениям и порче.

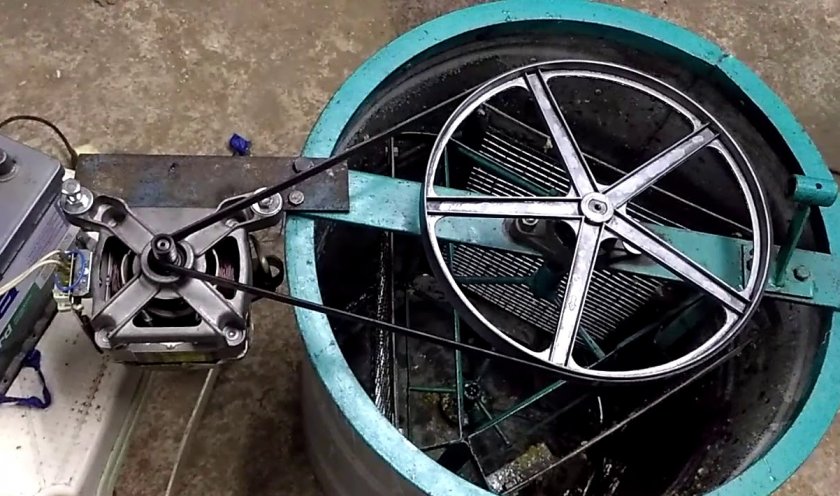

Электропривод для медогонки своими руками

Для электропривода потребуется небольшой двигатель с мощностью в 90 Вт. Во избежание засорения двигателя пчелами целесообразно закрыть его мелкой стекой. При наличии реле от стиральной машины можно подключить его в качестве выключателя. Такое реле поможет регулировать режимы вращения.

На выбранный генератор необходимо установить малый шкив, предварительно рассверлив его под диаметр вала. Закрепив генератор на шпильке, подключить напряжение в 12 вольт. Напильником сточить на уступе шкива канавку в 8 мм и довести до трехгранного сечения. Полученная деталь должна выглядеть клиновидно. После этого надеть ременной трос и натянуть пружину. Так выглядит самодельная конструкция электрического привода.

Электропривод для медогонки своими руками

Подводя итоги, можно сказать, что использование медогонного аппарата значительно упрощает процесс добычи меда из сотовых рамок. Для начинающих фермеров существует вариант собрать медогонку самостоятельно. В качестве исходного материала можно использовать деревянные брусья. Такая медогонка без предварительной обработки прослужит недолго.

Использование пластиковой бочки способно снизить расход денежных средств. Кроме того, пластик легко моется, не подвергается влиянию ржавчины и не впитывает запахи. Помимо бочки можно приспособить под медогонку бак от стиральной машины.

Облегчить ручное вращение кассет можно, установив простой электродвигатель с реле для регулировки оборотов вращения. Такая мера предотвратит возможность порчи и излома сот и сохранит качество добываемого продукта.

7ogorod.ru

Медогонка своими рукам: варианты, чертежи, материалы

Работа на пасеке не ограничивается только уходом за пчелосемьями, их размножением и обеспечением всем необходимым. Пчеловоду также нужно вовремя собрать мед. И, если он является собственником достаточно большого пчелиного хозяйства, то собирать его вручную – весьма хлопотное и трудоемкое занятие. Для облегчения данного процесса используют специальные устройства – так называемые медогонки.

Что это

Медогонка является незаменимым агрегатом в процессе пчеловодства. Именно с ее помощью осуществляется откачка меда. Но стоит учесть одну особенность. Если на участке всего лишь 1-2 улика, то она не нужна. Но когда пчелиных семей много, то именно этот агрегат обеспечит качественную откачку.

Принцип действия заключается во вращение вскрытых сот вокруг вертикальной оси. Вследствие чего мед вытекает из них и стекая вниз, собирается в специальной емкости, откуда потом забирается пчеловодом.

Сама она представляет собой конструкцию, состоящую из цилиндрического стационарного бака, внутри которого вращаются вертикальные кассеты в которые вставляются соты. В связи с этим размер кассеты должен соответствовать размеру рамки. Когда мед стекает вниз, он должен через специальное отверстие собираться в поддоне.

Таким образом, когда становится понятен принцип ее действия, ясен и ряд преимуществ:

• Во-первых, когда пасека большая, это ускоряет процесс сбора меда.
• Во-вторых, соты остаются целыми, что позволяет их использовать второй раз.

Заполучить конструкцию на своей пасеке можно двумя способами:

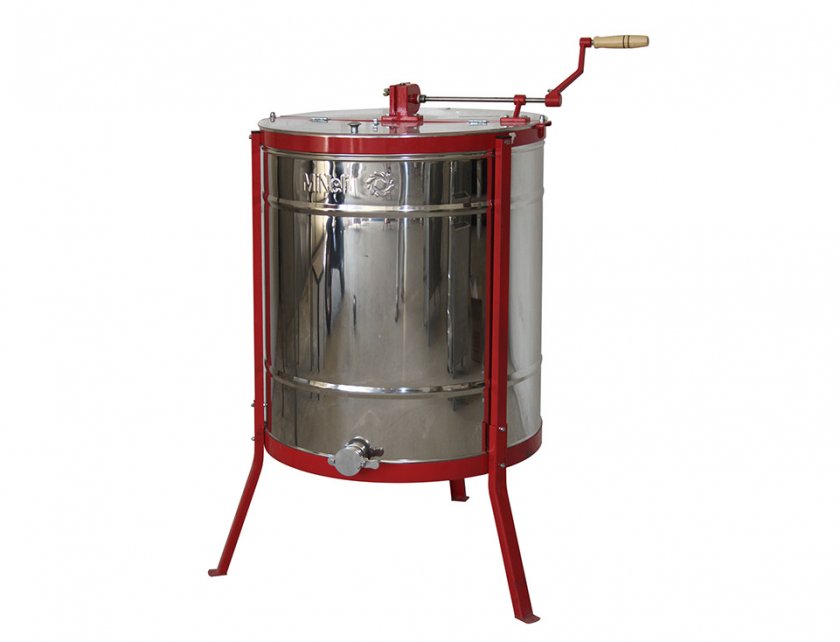

• Приобрести изделие известного производителя. Так, например, известные изделия от промфирмы Falcon Manual могут быть как двухрамочнымитак и 8-ми рамочными. Из отечественных производителей можно купить медогонку Грановского или от производителя Бипром.
• Второй вариант – этосамому сделать такую конструкцию, используя подручные средства и чертежи.

Варианты изготовления

Естественно, что для начинающих пчеловодов лучше присмотреться к самым простым конструкциям в том случае, если решено заняться изготовлением медогонки своими руками.

Для облегчения создания устройства необходимо воспользоваться какой-либо существующей основой и дополнять ее внутренней конструкцией. Легко выполнить самодельную медогонку из стиральной машинки, какой-либо бочки или бака соответствующего размера.

Из стиральной машины

Выполнить медогонку своими руками из стиральной машинки достаточно не хлопотно. Нужно выполнить всего лишь следующие действия:

• Снять бак со стиральной машины.
• В нижней части делаются специальные отверстия для того, чтобы мед стекал в установленную снизу емкость.
• По этой причине нужно соорудить подставку под медогонку, чтобы дно бака стиральной машинки не соприкасалось с поверхностью земли и оставался зазор для поддона.
• Внутри, по центру, необходимо выставить ось, которая будет являться вращающимся шкивом. К ней крепятся специальные держатели для рамок.
• Важное условие – ось должна быть выполнена из достаточно толстого прутка, который будет способен выдержать нагрузку при вращении. Особенно это актуально для тех случаев, когда планируется приводить в движение ось не ручным способом, а, например, при помощи электропривода. Но даже при механическом вращении на нее будет даваться нагрузка, равная весу устанавливаемых рамок вместе с медом.
• Держатели также должны быть металлическими из-за веса рамок. Их необходимо жестко крепить к самой оси. Лучше это делать при помощи сварки.
• Затем к центральной оси необходимо прикрепить ручку если вращения осуществляется в ручном режиме. Причем, продумать вариант крепления, чтобы ручка не вращалась в холостом ходу. Чаще всего используют 2 конические шестеренки. Большего диаметра крепится на валу. А меньшая располагается горизонтально при соединении с ручкой.

Естественно, что это не единственный способ, как можно сделать медогонку своими руками из стиральной машины. Ведь описанная конструкция предполагает размещение сот радиально, то есть они размещаются по радиусу центрального барабана. При желании можно сделать хордиальную конструкцию. В этом случае соты размещаются по хордам. Чаще всего их удается расположить 4 или 3 в баке стиральной машины.

Из пластиковой бочки

Такая конструкция делается всего за пару часов. К тому же на нее необходим минимум средств.

Вот, что нужно сделать:

• Взять пищевую пластиковую бочку.
• Алюминиевый профиль – из него делается горизонтальная планка для фиксации центральной оси и ее вертикальные держатели.
• Достаточно толстый прут для центральной оси вращения.
• Металлическая сетка для выставления сот.
• Установка емкости, соответствующей по размеру нижней части бака.
• Форсунка, при помощи которой будет осуществляться слив откаченного меда.

Выбор материала

Помимо конструкции, виды медогонок могут быть выполнены из самых разнообразных материалов. Годится для самодельных изделий – дерево, нержавейка, алюминий, фанера.

Естественно, что с учетом цилиндричности конструкции, многие мастеровые люди, обладающие фантазией, приспосабливают для этих целей уже готовые изделия – стиральные машины, деревянные или пластиковые бочки. Но, на этом этапе необходимо учесть, что каждый материал имеет свои преимущества и недостатки.

Так метал и пластик легче очищаются от попадания капель меда. Тогда как дерево является более экологическим, если оно не пропитывалось какими-либо смолами или химическими составами.

Дерево

Дерево стоит выбирать в том случае, когда есть деревянная бочка, предназначенная для высаивания алкоголя. В этом случае можно быть уверенным в ее экологичности и отсутствии различных обработок. Медогонка из дерева способна прослужить достаточно долго при хранении в соответствующих условиях, которые не допускают рассыхания или, наоборот, разбухания дерева.

Алюминий

Данный вид металла достаточно часто используется производителями медогонок. Встречаются, как просто алюминиевые конструкции, так и с наружной оцинковкой. При изготовлении самостоятельно медогонки из такого металла, необходимо выбирать листовой алюминий достаточной толщины. В противном случае, под воздействием нагрузок, с течением времени медогонка потеряет свою форму.

Фанера

Фанера достаточно бюджетный вариант, но имеющий массу недостатков:

• Не устойчив к механическим нагрузкам.
• Может выделять вредные компоненты.
• Достаточно крошлив и подвержен впитыванию влаги.

Нержавейка

Идеальный вариант. Но доступен только в том случае, если изделие приобретается от производителя. Необходимо обращать внимание, чтобы нержавейка была пищевая.

Изготовление

Изготовить такую конструкцию для сбора меда можно самостоятельно, приложив немного усилий.

Инструменты и материалы

Для производства медогонки своими руками необходимо подготовить следующие инструменты и материалы:

• Материал для наружной части – это могут быть различные цилиндрические емкости, которые произведены промышленным способом; подойдет листовой металл для тех, у кого есть в наличии сварочный аппарат.
• Металлические стержни для оси.
• Металлические сетки для кассет, устанавливаемых наось.
• Различные соединительные элементы, такие как втулки, различные крепежи, ручка и прочее.
• Ножовку по металлу.

Чертежи

Чтобы облегчить процесс сборки, необходимо воспользоваться приложенными чертежами. Они существенно упростят всю работу. К тому же габаритные размеры помогут не ошибиться с параметрами при изготовлении.

Сборка

Процесс необходимо начинать с разметки центрального бака или его изготовления.

Далее обходимо продумать варианты крепления центральной оси, которая несет на себе всю нагрузку не только от вращения, но и от выставляемых сот с медом.

Если разбирать непосредственно способ сборки из бака стиральной машинки, то необходимо выполнить следующую последовательность действий:

• Завариваются все ненужные отверстия при помощи листов нержавейки.
• На дне, по нижнему краю боковой поверхности выполняют отверстие для слива диаметром 25мм. Установить уплотнитель. И прикрепить пластину, которая будет служить в качестве задвижки.
• Наварить перекладину по верхней части, которая будет служить опорой для оси. Ее необходимо устанавливать так, чтобы по краям можно было завернуть края.
• Соорудить вал для передачи вращения на ось. На его концах должна быть резьба. При необходимости ее можно нарезать самостоятельно с помощью плашки или метчика.
• Далее вал вставляется в отверстие перекладины и накидывается на него центральная шестерня, скрепленная гайкой.
• По другой части фиксируется роторная планка, которую необходимо закрепить.
• Края роторной планки фиксируются стальными прутами с резьбой.
• Шпилька фиксируется с роторными планками.
• Кронштейн прикручивается к перекладине и к нему фиксируется ручка.
• Шестерни ручки фиксируются между собой гайками.

Подставка

В качестве подставки универсальной могут быть сооружены специальные ножки, которые можно зафиксировать шпильками к баку корпуса. Такой элемент позволяет баку находится на определенной высоте над поверхностью земли, что облегчает процесс откачки собранного меда.

Кассеты

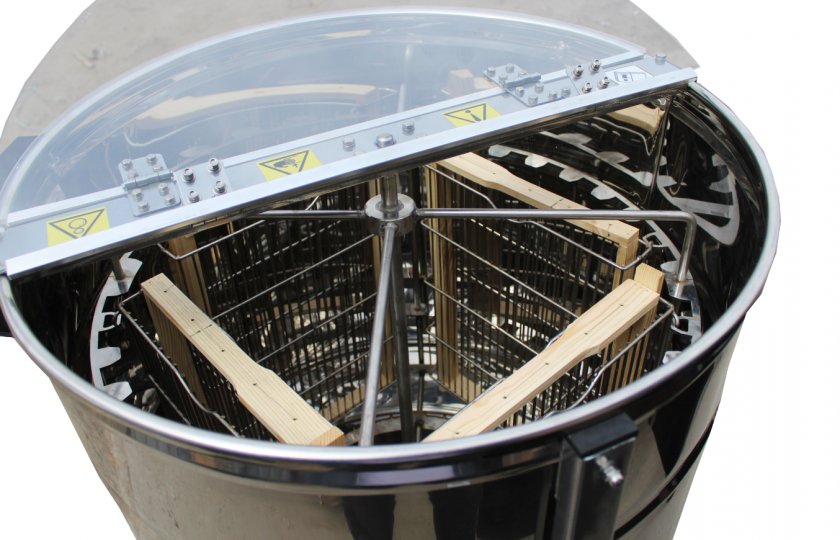

Кассеты для медогонки должны быть зафиксированы к вращающейся оси при радиальном или хордиальном способе размещения. Они делаются сетчатыми с фиксирующими планками по периметру. Ширина кассеты должна соответствовать толщине сот с учетом небольшого зазора для облегчения вставления.

Фиксация кассет к оси должна проводиться при помощи сварки – это самый надежный метод фиксации, обеспечивающий подходящую жесткость.

Заключение

Если воспользоваться данными рекомендациями и осмотреть внимательно представленные чертежи, то достаточно легко получить конструкцию медогонки своими руками для облегчения процесса пчеловодства.

dompchel.ru

Медогонка из пластиковой бочки

Доброго времени суток, друзья! Я отдельно приветствую новых подписчиков моего блога, в котором мы ежедневно обсуждаем самые горящие темы, интересующие всех без исключения пасечников. Активный сезон медосбора 2019 года остался далеко позади, завершена и осенняя ревизия пасеки, предполагающая подготовку наших крылатых питомцев к зимовке. Самое время заняться подготовкой инвентаря к будущему сезону 2020 года.

Обязательным приспособлением любой приусадебной пасеки является медогонка. Ее не обязательно покупать, можно смастерить своими руками из пластиковой бочки. Для этого вам понадобятся базовые профессиональные навыки и нехитрый инструмент. Собственноручно изготовленная пластиковая медогонка будет ничем не хуже готовых приспособлений от известных производителей, цена которых весьма велика, конструкция которых примитивна.

Что представляет собой медогонка?

Медогонка, как уже можно догадаться из названия, предназначена для откачки меда из наполненных пчелами рамок, после вскрытия восковых крышечек. Принцип работы данного приспособления до смешного прост. Медовые рамки со вскрытыми крышечками устанавливаются в размещенные внутри рабочего бака медогонки кассеты. После запуска электродвигателя бак с размещенными внутри рамками начинается вращаться, в результате чего под действием центробежной силы мед вылетает из рамок и стекает на дно бака, имеющее легкий уклон, а затем через краник разливается в ранее подготовленную тару – банки, контейнеры и куботейнеры. Это:

1. быстро;
2. удобно;
3. экологично;
4. гигиенично.

Жидкий мед из пчелиных сот мало контактирует с кислородом, поскольку им сразу наполняется специальная тара с герметично закрывающейся крышкой.

Порядок изготовления медогонки своими руками

Как я уже упоминал выше, друзья, медогонку можно сделать своими руками из пластиковой бочки. Она будет такой же надежной и удобной, как и сделанная из бака стиральной машины, конструкцию которой мы уже обсуждали. Для самостоятельного изготовления приспособления для откачки меда вам понадобится подходящая пластиковая бочка и 1 час свободного времени, а также:

1. обрезки алюминиевого профиля;
2. металлический прут;
3. сетка;
4. форсунка;
5. электроприбор, имеющий функцию вращения.

Из металлических прутьев делаем ротор, внутри пластикового бака устанавливаем выполненные из алюминиевого профиля крепления для медовых рамок. Электропривод монтируем на установленную сверху поперечину с подшипником и пластиной. Вращение пластиковой медогонки может обеспечивать любой вращающийся электроприбор, к примеру – аккумуляторный шуруповерт. Данное приспособление пасечники называют «подручным», то есть сделанным на скорую руку.

На этом у меня все, друзья, я прощаюсь с вами. Сделанная своими руками пластиковая медогонка выручит вас в случае аварийного выхода из строя основного приспособления для откачки меда, которым вы пользуетесь на приусадебной пасеке. Если вам понравилась статья, друзья, лайкайте! До новых встреч! До завтра!

igorlavrenyuk.ru

Медогонка своими руками

Радиальная медогонка своими руками

Приветствую, пчеловоды-профессионалы и любители!

В этой статье я хочу рассказать Вам как сделать медогонку своими руками. К статье приложены фото, пару чертежей и несколько видео. Вообще, друзья-пасечники, все мы прекрасно знаем что такое медогонка, насколько важен этот механизм в нашей нелегкой работе. Уверенно можно сказать, что наиболее трудоемкой и тяжелой частью работы пчеловода является выкачка меда. С незапамятных времен этот процесс частично механизирован — для облегчения труда используются, как правило, радиальная медогонка. Конструкция этого аппарата за последние 50-100 лет мало чем изменилась, но я хочу привести несколько вариантов того как ее можно сделать или усовершенствовать уже имеющуюся.

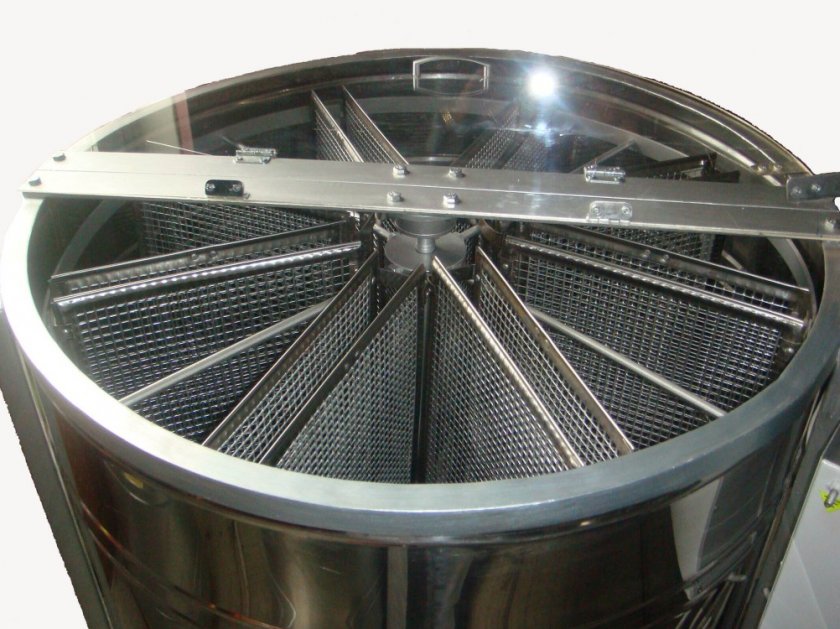

Радиальная медогонка своими руками — насколько это сложно?

Более 80% медогонок, используемых пасечниками-любителями да и профессионалами тоже, это радиальные медогонки бочкового типа с ручным приводом, именно о них и пойдет речь. Такие медогонки бывают разного размера, в зависимости от количества заряжаемых за один прогон рамок с сотами, но лично я меньше 120 см в диаметре и 130-150см в высоту не встречал. Названные габариты относятся именно к размеру бочки, которая и служит основой любой радиальной медогонки. Каждая такая медогонка несет в основе своей работы принцип центрифуги: за счет раскручивания кассетного барабана для рамок создается центробежная сила, которая и заставляет мед покидать соты. С технической точки зрения все просто, но с технологической, медогонка своими руками — это крайне не просто.

Прежде всего нужно понимать что, как заводские медогонки, старые, изготовленные еще при совке, так и современные, производились или производятся на заводах или, как минимум, в специализированных цехах. Для этого на месте производства предусмотрена специальная оснастка, инструмент и материалы. Естественно, так как Вы этим профессионально не занимаетесь всего этого нет, но есть неудержимое желание сделать медогонку самому, сэкономив при этом деньги на ее покупку. Самому сделать ее можно реально лучше, чем предлагаемые на рынке по шальным ценам варианты откровенно слабенького качества. Для того чтобы начинание увенчалось успехом необходимо иметь базовый набор инструментов слесаря и обладать достаточным навыком в работе с металлическими изделиями. Сложно ли это? — Да. Реально ли ? — Конечно да!

Не стоит пытаться сделать медогонку с нуля, если Вы не обладаете достаточным навыком работы с металлом и простейшими механизмами, лучше взять в подмогу специалиста или просто опытного слесаря.

Медогонка своими руками: чертежи и материалы

Перед началом работы нужно определится с базовым чертежом, согласно которому и будет делаться медогонка, если нужно — доработать его (например, в случае необходимости обеспечения электроприводом). Отталкиваясь от чертежа уже можно определится со списком необходимых материалов. Итак чертеж. Для того чтобы сделать радиальную медогонку своими руками, я предлагаю классический чертеж, он приведен на рис.1.

Чертеж 1: Радиальная медогонка (со старой советской книги по пчеловодству).

На рисунке приведены основные элементы медогонки — кассетный барабан, его крепление к основе (бочке) и привод. Этот чертеж можно взять за основу и отталкиваясь от размеров рамок в Вашей пасеке, а также от наличествующей бочки, переделать его на свой лад. Тут использован ручной привод и передача через конусную шестеренчатую пару. Также полезную информацию можно почерпнуть с рисунка № 2, где использована ременная передача, которую легче всего приспособить к электроприводу.

Чертеж 2: Радиальная медогонка с ручным приводом и ременной передачей.

1 — рама; 2 — радиальный подшипник; 3 — приводящий шкив; 4 — ось; 5 — передающий ремень; 6 — рукоятка; 7 — передающий шкив; 8 — устройство натяжения; 9 — кронштейны крепления; 10 — кассеты для рамок; 11 — конические днища кассет; 12 — крепление кассет; 13 — кронштейн крепления; 14 — основа; 15 — упорный подшипник; 16 — пробка; 17 — сливной штуцер; 18 — радиальные отверстия.

В сети я однажды наткнулся на самодельную медогонку, основными элементами которой служат: старая бочка из под ГСМ, элементы рамы велосипеда и полки старого холодильника. Все очищено от ржавчины и выкрашено. Выглядит, конечно, такой аппарат немного комично, но при этом работает, и для мини-пасеки из 1-4 пчелиных семей вполне имеет место быть. Ниже приведено видео.

Если Вы настроены серьезно и нужна крепкая медогонка, которая будет служить годами и облегчать процесс выкачки меда, лучше выполнить ее в соответствии с приведенными чертежами и дополнительно, дабы не крутить вручную, оснастить электроприводом.

Для того чтобы сделать медогонку своими руками по фото или чертежам, нужно подобрать необходимые материалы для элементов конструкции: бочка, сетка для кассет, уголки или трубы для кассет и рамы кассетного барабана, шестеренчатая или ременная пара, подшипники, сливной вентиль, материал для кронштейнов крепления и крепежные элементы. Для оснащения аппарата электроприводом потребуется электродвигатель-редуктор с оборотами на выходящем валу 50-100 об./мин.. Важным аспектом при выборе материалов является требование к стойкости к среде с повышенной кислотностью и возможность работы в пищевой сфере. Для этого лучше всего подходит пищевая нержавейка и пищевой алюминий. В последнее время чаще всего используется нержавейка в силу дороговизны и сложности работы с алюминием.

В качестве емкости лучше всего использовать бочку из нержавейки 300-500 литров с диаметром 100-130 см. Стоит упомянуть, что некоторые умельцы приловчились делать мини-медогонки используя емкость от старой стиральной машины (она обычно алюминиевая). Остальные элементы, при изготовлении медогонки самостоятельно, обычно делают из железа, в последствии покрывая его специальной стойкой краской, которую разрешено использовать в пищевой промышленности.

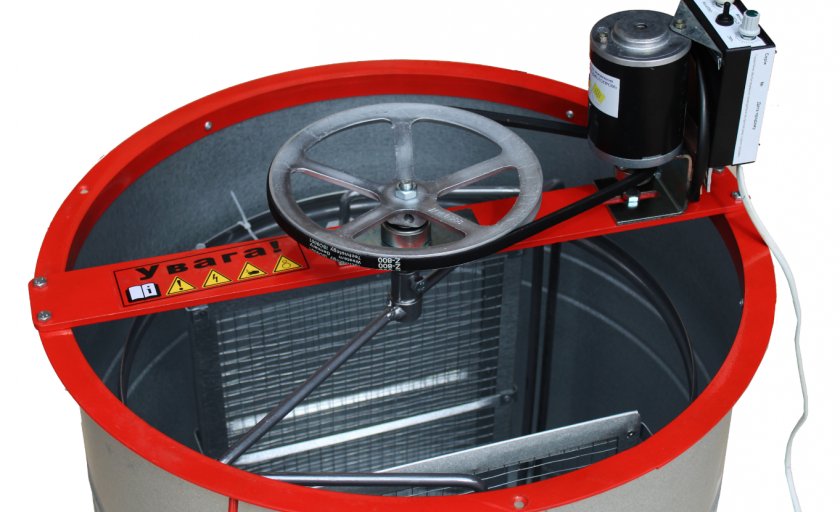

Медогонка с электроприводом своими руками

Исходя из собственного опыта и судя по отзывам о радиальных медогонках на различных форумах пчеловодов могу утверждать, что самой популярной медогонкой для усовершенствования среди отечественных «Кулибиных» является старая советская МР-4. Она проста, надежна и высокопродуктивна. Ее прочная конструкция гарантирует стабильность работы при установке электродвигателя, а внушительный объем позволяет использовать ее на больших пасеках.

Для модернизации МР-4 один из моих коллег использовал двигатель постоянного тока с последовательным типом возбуждения. Такой привод дает возможность осуществлять регулировку частоты вращения барабана в минуту по средству изменения напряжения. Конечно, если Вы захотите сделать подобное усовершенствование, понадобится еще и модулятор, который превратит переменный ток от обычной розетки в постоянный, и даст возможность изменять в некоторых пределах его напряжение. В упомянутой медогонке, теперь уже с электрическим приводом использована элементарная ременная передача. Привычный блок кассет для 4 рамок удален, а вместо него по радиальному принципу организовано крепление рамок — теперь медогонка сможет вмещать их аж до 24 штук. Я считаю, что если Вы задумали сделать медогонку электрическую своими руками — будет крайне разумно последовать примеру моего коллеги, это наиболее быстрый и наименее затратный вариант. Ниже прилагаю фото медогонки, сделанной по этому образцу.

Как сделать медогонку своими руками: видео

Выше перечисленной информации, конечно, будет мало для создание полноценного работоспособного агрегата, да и невозможно это без определенной смекалистости и без того чтобы воочию увидеть чудеса современной «гаражной» инженерии нашего народа. Для решения проблемы наглядности, а также для того чтобы почерпнуть массу нестандартных идей полезно будет заглянуть в YouTube. В медогонке ведь главное что? Правильно! В медогонке главное бочка. Если нужно сделать медогонку с нуля самому, в первую очередь нужно подобрать бочку. От ее размеров и будет зависеть максимальное количество загружаемых за один раз рамок, особенности конфигурации конструкции встраиваемого барабана и, наконец, необходимая мощность электродвигателя для электропривода (если таковой нужен).

На просторах всезнайки Ютуба встретил видео «Медогонка своими руками с электроприводом». После этого я понял что нашим людям ничто не страшно. Там острый ум и умелая рука неизвестного мастера модернизировали старую медогонку используя запчасти от древней стиральной машинки. Ниже представлено видеоотчет по результату работы — действительно впечатляет.

Если хорошенько поискать, можно найти огромное множество разнообразных видео по теме «Радиальная медогонка своими руками» и самодельного электропривода к базовым дедовским моделям. Больше всего впечатляет разнообразный подход к принципу организации привода и компоновке. «Кулибины» используют все, от двигателей для стиральных машин и редукторов от «Болгарки», до шкивов от трактора и модуляторов напряжения от древних военных систем связи. Ваш полет фантазии в этом деле никто не ограничивает, а использовать для создания своей, самой лучшей медогонки можно то, что доступно в конкретном случае.

Будьте осторожны с плодами своей инженерной мысли, испытания созданного агрегата лучше проводить дистанционно, обезопасив себя и окружающих.

Лучше всего, конечно, когда есть заводская бочка от медогонки, сделанной 20-30 лет назад. Во времена Союза на таких вещах не экономили. Материал бочки качественен и достаточно прочен, не то, что в современных. На базе такой емкости можно уже используя разные компоновки, в зависимости от наличествующих рамок, создавать свой шедевр «гаражной» инженерии. Главное соблюдать технику безопасности при создании и при пользовании, особенно если Вы решите сделать привод от электромотора. Никаких гарантий нет, Ваша медогонка не проходила никаких испытаний и если не рассчитать оптимальную мощность, крутящий момент или обороты, можно нанести вред себе или окружающим. Хорошо, если неправильно собранная медогонка испортить только несколько рамок, но последствия хлипкости конструкции либо чрезмерной мощности могут быть значительно хуже.

Берегите себя и своих пчел! Хорошего нового урожая!

Конструирование медогонки своими руками

Для откачки меда нужно специальное устройство. Не всегда хватает финансовых средств, чтобы приобрести его в магазине, поэтому в этой ситуации лучшим решением будет медогонка своими руками. Конструкция обязательно должна представлять собой центрифугу, имеет две части. Одна из них является кассетным барабаном. В нем содержатся кассеты, которые соответствуют рамочным размерам. Кассеты выполняются с металлической сетки, которая имеет крупные ячейки.

Принцип работы самодельной медогонки

Для металлического бака нужно подготовить специальный сплав алюминия. Самодельная медогонка будет иметь бак на дне, обязательно форма должна быть конусной, в баке должен быть кран, с помощью которого будет сливаться мед.

К этапам работы самодельной медогонки можно отнести:

1. Распечатка мед с помощью специальной вилки.
2. Помещение продукта в кассеты.
3. Рукоятка, которой оснащено устройство, вращается, так увеличивается скоростью.
4. За счет центробежной силы, мед из сот оказывается в баке.
5. После стекания продукт оказывается на дне.
6. Дно должно быть оснащено специальным краном, которые при открытии помогают меду вытекать наружу.

Изготовления кассет для медогонки своими руками

Важным элементом медогонки являются кассеты, с помощью их удерживаются рамки, когда откачивается мед. Чтобы изготовить кассеты, необходимо приобрести такие материалы:

1. Оцинкованную сетку с ячейками.
2. Заклепки с алюминия и ключ к ним.
3. Чтобы обеспечить боковое крепление сбоку потребуются специальные уголки.
4. Болгарка.
5. Сварка.
6. Плоскогубцы, молоток.

Касеты для медогонки

Для кассет лучше всего использовать высококачественную нержавеющую сталь, некоторые пчеловоды применяют деревянные бруски, фанеру, обычное железо.

Сетка изготовляется с оцинковки. Для каркаса кассеты потребуются прутья с металла, если нет их, сделать можно с проволоки. Предварительно аккуратно сформировать сетку, затем закрепить ее сваркой.

Обратите внимание, если вам нужно сделать кассеты на большую рамку, они должны быть широкими. Для этого нужно прикрепить жестяные уголки наверх и вниз кассет, так они станут надежными и жесткими. В таблице можно ознакомиться с параметрами.

Таблица «Размеры кассет для медогонки»

Конструкция может быть разной, но важно, чтобы кассеты без проблем могли вставляться в медогонку, соты должны плотно прилегать к сетке, если это правило не соблюдать, при откачке меда может произойти деформация сот.

Для пропитки внутренней части кассет понадобится использовать специальную олифу, она должна быть стойкой к влаге, сверху покрываются с помощью воска или лака. Важно тщательно отполировать устройство, так оно будет экологически чистым и защищено от гниения. Обязательно нужно предварительно обрабатывать, так можно не дать меду воздействовать на материал. Можно будет долгое время эксплуатировать устройство.

Важно правильно хранить кассеты для медогонок:

• После использования вымывать.
• Хранятся в надежном месте, которое должно быть сухим и защищенным от влаги, солнца.
• Эксплуатировать только для медогонки.

Чтобы правильно сделать кассеты, нужно использовать специальные чертежи. Ниже представлен чертеж, который дает возможность, ознакомится с последовательностью поворотов кассет.

Чертеж «Повороты кассет»

Изготовления привода для медогонки

Ручные работы довольно сложные, поэтому нужно обратить внимание на электрическую медогонку. Самодельная требует специальный привод. Чтобы его изготовить, нужно выполнить такие шаги:

1. Взять текстолитовый круг в толщину 10 мм для выполнения диска на ступице.
2. Приводной диск можно установить за счет снятия шкива с ротора.
3. Можно использовать любой электродвигатель , подойдет 90 Вт, от печки автомобиля, важно его предварительно оснастить сеткой, так пчелы не будут попадать внутрь его.
4. Для включателя можно использовать реле машины стиральной.
5. Для регулировки оборота, можно взять реостат от любого щитка, затее оснастить ее, понадобится толстая нихромовая спираль.
6. Чтобы прикрепить двигатель, нужно изготовить кронштейн, обратите внимание, что он должен только двигаться вертикально.

Важно при изготовлении использовать специальные чертежи, подойдет схема с помощью ее можно качественно выполнить привод. Ниже подана схема, на которой изображен привод, он имеет горизонтальное расположение двигателя.

Схема № 1. Привод с горизонтальным двигателем

Этот привод имеет такие преимущества:

• Можно без проблем производить откачку тяжелых рамок с медом.
• Имеет мощность около 90 Вт, привод работает от аккумулятора автомобиля.
• Можно подбирать специальный режим, настраивать время, обороты.
• При изготовлении не нужно большое количество работ токаря, понадобится ступица с разного материала, лучше всего выбрать фанеру березы или текстолит. Другие детали можно приобрести в автомобильном магазине.
• Привод экономичный, не нужно израсходовать большое количество энергии. Даже если он работает целый день, двигатель без проблем запускается.

Этот привод имеет и недостатки, чтобы в горизонтальном положении двигатель надежно сцеплялся, нужно использовать специальный большой диск, а он может повредить большое количество рамок, когда медогонка вставляет в улей (изготовление ульев своими руками). Также иногда не дает нормально вставить рамки магазина для радиального режима.

Ниже представлена схема привода, который имеет вертикальное расположение двигателя.

Схема № 2. Привод с вертикальным двигателем

Привод является экономичным устройством, его можно без проблем помещать в медогонку, из-за того, что уменьшился ведомый диск, уменьшается разгон, от этой проблемы легко избавиться, для этого нужно рукой проконтролироват ь пуск.

Конструкция подставки для медогонки своими руками

Самодельная подставка изготовляется из таких материалов:

• 16 мм арматуры.
• 8 мм арматуры.
• 25 см полосу.
• От КАМАЗа или ЗиЛа можно воспользоваться неразрезным ободным кольцом.

Также нужно взять краску-грунтовку, электроды, сварку, малярную кисть, болгарку.

Подставка изготавливается таким образом:

1. Подставка требует подгонки ободного кольца, для этого используется болгарка.
2. Подставка должна иметь основание, для этого нужно разметить по всему диаметру на 16 частей, после надрезать с помощью болгарки, так подставка будет иметь правильную окружность.
3. Расширить кольцо, чтобы подставка имела подходящий размер под медогонку.
4. Если одной части окружности не хватает можно изготовить ее и приварить.
5. Подставка должна иметь до трех стоек, для этого используется 16 мм арматура. Оптимальная высота до 70 см.
6. Поделить нижнее кольцо ровно на три части, приварить к ним стойки, чтобы конструкция была усилена, нужно приварить жесткие ребра.
7. Подставка должна обязательно иметь на стойках специальные подошвы, так она не будет опускаться в грунт.
8. Последний этап – подставка красится, чаще всего используется серая грунтовка для металла.

На рисунке можно ознакомиться с примером подставки для медогонки

Подставка для медогонки

Таким образом, медогонка своими руками изготовляется сложно, для этого нужно использовать специальные схемы, чертежи. Главное в устройстве – кассеты, привод, дополнительно нужно позаботиться о подставке, она ответственна за устойчивость конструкции. Предварительно необходимо все точно рассчитать, подобрать весь необходимый материал, только затем можно приступать к работам.

Изготовление медогонки в домашних условиях

Если вы серьезно решили заниматься пчеловодством, не обязательно тратить лишние деньги на приобретение дорогостоящего устройства, когда можно просто, быстро и с минимальными затратами сделать медогонку самостоятельно!

Если вы занимаетесь пчеловодством для души и держите только один улей, в таком случае можно обойтись без такого устройства как медогонка, а медок кушать непосредственно из рамочки, отламывая соты. В случае когда пчелиного нектара выходит уже больше ведра – необходимо приспособление для откачки меда. Можно обратиться за помощью к знакомым пчеловодам и одолжить у них медогонку, можно купить ее в специализированном магазине, но лучше сделать своими руками, главное — придерживаться чертежей!

Устройство — как определить размер?

Начинающим пчеловодам проще всего будет изготовить медогонку на 3-4 рамки. Самым простым решением будет поместить рамку в коробку, которая будет вращаться, под воздействием центробежной силы мед станет вытекать из сотов. Для работы с двумя и более рамами возникает необходимость изготовления медогонки, в которой они будут размещены. Ее диаметр напрямую зависит от размеров и количества самих рамок. Самым большим диаметром считается 65 см.

Для изготовления самодельной медогонки используются самые разнообразные материалы. Основным условием является их кислотостойкость и возможность применять при работе с пищевой продукцией. Первоначально они были деревянными, потом же их стали делать из алюминия, нержавейки и фанеры. Использование нержавейки для изготовления медогонки является самым затратным, но и самым качественным способом.

Способ изготовления

При наличии смекалки можно воспользоваться старой стиральной машинкой, которая сделана из нержавеющей стали, также она может быть алюминиевой. Она послужит ящиком для соторамок. Сверху он должен закрываться крышкой, а снизу иметь выходное отверстие, через которое будет стекать полученный мед. На противоположную стену крепится труба с грузиком, в качестве противовеса. Вариант такого устройства отлично подойдет начинающим пчеловодам, когда нектара еще совсем мало, а азы пчеловодства только начинают осваиваться.

Можно поэкспериментировать с емкостями для медогонки, использовать различные алюминиевые кастрюли или же изготавливать ящики из фанеры или дерева.

Как изготавливается медогонка своими руками в пчеловодстве, вы можете узнать из этого видео.

Деревянная

Как и следует из названия, такая медогонка изготавливается полностью из дерева, исключая подшипники, ось и шкивы. Медогнка выглядит как барабан из дерева о восьми гранях. Ротор с рамами вращается внутри этой конструкции. Размещается устройство на ножках, что позволяет подставить под кран ведро для меда. Изготавливать такую медогонку можно из любой древесины, главное, чтоб она была сухая и не содержала смолы. Как она выглядит, можно посмотреть на фото.

Преимущества

Медогонка получается очень легкой, просто разбирается и моется. Процесс откачки меда происходит быстро, сот обрабатывается сразу с двух сторон.

Алюминиевая

С алюминиевым приспособлением все очень просто. Нет никакой необходимости сколачивать корпус аппарата из дерева или фанеры, достаточно лишь подобрать подходящую по размерам емкость, будь то алюминиевая бочка, корпус стиральной машинки или кастрюля.

Устройство из фанеры получается несколько легче, чем при использовании дерева для каркаса. Скреплять корпус можно при помощи обычного клея и маленьких гвоздей.

Из нержавейки

Нержавейка – самый популярный материал для изготовления медогонки. Это обусловлено многими факторами. Ее использование весьма практично, также такое приспособление прослужит долгое время, ухаживать за ним проще простого, а откачка меда производится на высшем уровне. Листы нержавейки можно приобрести в магазине, а можно найти кастрюлю или корпус от стиральной машины подходящих размеров. На фото можно посмотреть, как выглядит устройство. Лишь бы фантазия не подводила!

На данных чертежах вы можете ознакомиться с конструкцией различных видов такого устройства.

Медогонка своими руками

Занимаясь пчеловодством как хобби, не преследуя коммерческих целей, можно обойтись без медогонки. В целях экономии можно брать на время её у друзей или соседей, можно купить устройство в специализированном магазине, но лучшим решением станет изготовление медогонки своими руками. Сделать это не так сложно, как может показаться на первый взгляд.

Зачем нужна медогонка

При наличии нескольких ульев, не говоря уже о промышленном производстве мёда, необходимость медогонки очевидна. Без неё не получится качественно, быстро и в нужном объёме откачать собранный в сотах мёд. Для домашнего потребления можно просто отламывать мёд с рамок, это не займёт много времени. Но если речь идёт о двух-трёх ульях и более, об объёме мёда, превышающем одно ведро, то данное устройство иметь все же необходимо.

Общий вид медогонки

Медогонки могут встречаться в разном конструктивном исполнении, но их всех объединяет общий принцип. Основную роль играет кассетный барабан, крепящийся внутри бочки, изготовленный, например, из старой стиральной машинки, и используемый для извлечения мёда. Кроме барабана, действие которого основано на принципе центрифуги, имеется также привод. Самый простой вариант — ручной привод, от него проводится шестерёнчатая передача, благодаря которой происходит поворот барабана вследствие вращения ручки. Для небольшой пасеки оптимально использовать двухрамочную медогонку, в неё можно ставить рамки любого типа. Естественно, медогонка на 1 рамку тоже имеет право на существование, особенно на тех пасеках, чьи размеры не поражают воображение.

Принцип действия

В основу функционирования медогонки положено действие центробежной силы. Распечатанные с помощью специального ножа соты укладываются в кассеты. В них рамки удерживаются, когда осуществляется вращение барабана. В ходе этого вращения, мёд под действием центробежной силы выбрасывается на стенки медогонки и с них стекает на дно, попадая через специальное отверстие в подставленную ёмкость. Технология, как видно, очень простая, но эффективная, поэтому иметь подобную конструкцию в своём распоряжении будет отнюдь не лишним для любого пчеловода, даже начинающего.

Как определить размер

Этот параметр напрямую зависит от размеров пасеки и количества ульев. Для начала вполне будет достаточно изготовить медогонку на 3 или 4 рамки, их размер во многом и станет определять размеры всего устройства. Наиболее оптимальным решением станет самодельная медогонка с диаметром не более 0,65 метра. Допустимы и более громоздкие варианты, но они оправданы в тех ситуациях, когда речь заходит о добыче мёда как бизнесе, для обычного домашнего применения описанной выше медогонки окажется вполне достаточно.

Собираясь приступить к созданию медогонки своими силами, следует сначала определиться с необходимыми материалами. К ним предъявляются простые требования: материал должен обладать устойчивостью к разного рода воздействиям, а также быть применимым для работы с пищевыми продуктами.

Исходя из этого, самодельная медогонка может быть изготовлена из таких материалов:

• дерево — в прежние времена все медогонки были деревянными, основой для них служили обычные бочки, допустим более лёгкий вариант из фанеры, но тут уже придётся сколачивать устройство при помощи, например, гвоздей;
• нержавейка — очень практичное и от этого популярное решение, отличается такая медогонка долговременностью использования, а также простотой откачивания мёда, основой может стать корпус обычной стиральной машины;
• пластик — крайне выгодный с точки зрения стоимости вариант, пластиковые бочки стоят дешевле аналогов из других материалов, но сам пластик должен иметь высокое качество своего исполнения;
• алюминий — очевидные достоинства этого решения связаны с его одновременной лёгкостью и прочностью, основой может стать снова стиральная машина, обычная кастрюля или бочка.

Как сделать медогонку своими руками

В качестве примера можно взять вариант изготовления медогонки своими руками из стиральной машины, бак которой прекрасно подходит для такой задачи. Процесс изготовления медогонки в домашних условиях начинается с того, что в одном баке машинки вырезается дно, и он потом вставляется в другой такой бак. Потом к подшипнику одним концом привариваются три металлических прута, другой их конец также приваривается внутри нижнего бака. Делается это с трёх сторон и поближе ко дну.

Потом в бак вставляется сетка, пилится труба, сжимается под подшипник и надевается сверху. Трубу также необходимо прикрутить с помощью саморезов к бокам медогонки и соединить ремнём ручку со шкивком. Внизу устанавливается кран, через который станет стекать мёд.

Деревянная

Кроме оси, подшипников и шкивы такая медогонка, что логично, учитывая её название, изготавливается из дерева. Внешне она выглядит как деревянный барабан-восьмигранник, и внутри этой конструкции происходит вращение ротора с рамами. Медогонка располагается на ножках, соответственно, под неё можно поставить какую-либо ёмкость для приёма мёда.

Брать для изготовления медогонки можно любую древесину, но с соблюдением двух обязательных условий: материал должен быть сухим и не содержать смолы. В остальном ограничений нет, кроме предпочтений и возможностей того, кто станет заниматься этим процессом.

Преимущества

Использование деревянной медогонки полностью оправдывает себя с точки зрения тех преимуществ, которыми подобные конструкции обладают. Прежде всего, несомненным её достоинством будет лёгкий вес, такую медогонку проще переносить с места на место, если возникает такая необходимость. Далее, её очень легко разобрать, помыть после использования и снова собрать. Вся эта процедура проходит быстро и не вызывает никаких осложнений. Наконец, сам процесс откачивания мёда в таком устройстве происходит тоже с высокой скоростью, плюс, соты обрабатываются с каждой стороны.

Алюминиевая

Выбор в пользу алюминиевой медогонки оправдывает себя с позиций простоты непосредственно изготовления устройства. В этом случае нет нужды что-то сколачивать из дерева или иного материала, достаточно подобрать требуемую по объёму и размеру ёмкость. Это может быть бочка, допустимо использовать различные алюминиевые кастрюли или корпус стиральной машинки.

Здесь получаются все преимущества деревянной медогонки, только вес окажется ещё более лёгким из-за особенностей фанеры как материала. Самой большой сложностью, которая может возникнуть в этом варианте, является скрепление корпуса. Решается проблема легко, на помощь придут обычные гвозди небольшого размера или клей.

Из нержавейки

Самое популярное решение, что объясняется несколькими факторами. В частности, можно применить традиционную уже стиральную машину для изготовления устройства, можно приобрести листы нержавейки в любом профильном магазине. Помимо этого, медогонка из стиральной машины из нержавейки очень проста в эксплуатации, отличается длительным сроком службы. Немаловажен и тот факт, что откачивание мёда с её помощью происходит не только быстро, но и качественно, плюс, медогонка совершенно не требовательна к уходу за собой.

Сборка кассет является одним из самых важных и значимых моментов всего процесса создания устройства. Эти кассеты играют важнейшую роль во всей конструкции, поскольку благодаря им удерживаются на месте рамки, из которых производится откачивание мёда. Чтобы изготовить кассеты для медогонки своими руками, необходимо использовать нержавейку, но это в идеальном варианте. На практике многие применяют другие материалы, например, фанеру или дерево, а иногда и железо.

Основой кассеты является сетка, её можно приобрести в готовом виде или сделать самостоятельно, с помощью проволоки или тонких металлических прутков. В конечном итоге она выглядит как своеобразный чехол, куда будут вставляться рамки с мёдом. Соединение её выполняется с помощью заклёпок из алюминия и специальных уголков. Показателем того, что кассеты сделаны правильно, является лёгкость их вставки в рамку и плотность прилегания к сетке. Если эти условия будут нарушены, то при эксплуатации медогонки соты ок

fermerwiki.ru
