Простейшая GSM сигнализация из старого телефона

Простейшая GSM сигнализация из старого телефона
Здравствуйте, друзья! Я хочу рассказать вам, как можно с помощью старого мобильного телефона создать что-нибудь полезное. А именно это будет самая простая GSM сигнализация, с помощью которой можно дистанционно контролировать различные объекты, типа дачи или квартиры.
Простейшая GSM сигнализация из старого телефона

Что нам понадобится


  • любой мобильный телефон с кнопочной клавиатурой;
  • паяльник;
  • два винта;
  • неиспользуемая банковская пластиковая карта;
  • бельевая прищепка;
  • два неодимовых магнита в форме таблеток диаметром около 10 мм;
  • прямоугольная пластинка из пластика или фанеры размером приблизительно 50х100 мм.

Также понадобится острый нож (лучше типа сапожного), шлифовальная шкурка, клей, небольшая газовая горелка (можно использовать зажигалку).

Приступаем к работе


Итак, начнём. Первое, что необходимо сделать – включить функцию быстрого набора на телефоне. Далее назначаем на какую-нибудь клавишу набор номера, на который хотим получать оповещения. Я решил использовать кнопку «2».
Простейшая GSM сигнализация из старого телефона
После этого приступаем к разборке телефона.
Простейшая GSM сигнализация из старого телефона
Нам нужно добраться до печатной платы кнопок.
Простейшая GSM сигнализация из старого телефона
На плате расположены круглые контактные пластины, каждая из которых соответствует определённой кнопке телефона. Сверху плата с пластинами покрыта полимерной плёнкой, в которую встроены упругие силиконовые элементы, играющие роль пружин при нажатии кнопок.
Простейшая GSM сигнализация из старого телефона
В каждой силиконовой пружинке находится металлизированная площадка, которая при нажатии на неё замыкает контактные пластины.
Аккуратно снимаем плёнку с платы. Забегая вперёд, скажу, что нам предстоит пайка контактных площадок. Поэтому нелишним будет протереть салфеткой, смоченной в растворителе площадку назначенной нами кнопки быстрого набора. В моём случае, как я уже сказал, это двойка.
Теперь припаиваем к контактам нашей кнопки быстрого набора номера два провода.
Простейшая GSM сигнализация из старого телефона
В моём распоряжении оказался медный эмалированный обмоточный провод, диаметром 0,2 мм. Длина проводов должна быть такой, чтобы свободные их концы выходили за пределы корпуса телефона после его сборки на 10 – 15 см. Относительно провода могу сказать следующее. Он может быть любым, главное, чтобы его толщина не помешала собрать телефон после пайки.
Перед пайкой нужно снять изоляцию с кончика провода. Если это эмаль-провод, как у меня, это можно сделать с помощью шлифовальной шкурки. Но сначала лучше попробовать облудить кончик, не снимая изоляцию. Лак, которым покрыт провод под воздействием температуры паяльника может расплавиться и кончик провода покроется тонким слоем олова, что и требуется. Если не получится, придётся зачищать изоляцию. Делать это нужно аккуратно, провод такой толщины как у меня можно очень легко порвать.
Закончив с пайкой, наклеиваем плёнку, которую мы сняли с платы, на место. Но перед этим удаляем из неё все токопроводящие пластинки, они больше не понадобятся.
Простейшая GSM сигнализация из старого телефона
Простейшая GSM сигнализация из старого телефона
Теперь собираем телефон, вставляем в него рабочую sim-карту и аккумуляторную батарею. Два провода, как уже было сказано, должны выходить наружу.
Простейшая GSM сигнализация из старого телефона
Простейшая GSM сигнализация из старого телефона
Концы проводов зачищаем от изоляции (я это сделал с помощью маленькой газовой горелки).
Простейшая GSM сигнализация из старого телефона
Наматываем оголённые участки проводов на винты, шурупы или саморезы. Я использовал два винта с диаметром резьбовой части около 4 мм.
Простейшая GSM сигнализация из старого телефона
Теперь достаём нашу прищепку. В обеих её створках сверлим отверстия по диаметру выбранных винтов.
Простейшая GSM сигнализация из старого телефона
Винты вставляем в отверстия таким образом, чтобы в отпущенном состоянии прищепка прижимала их головками друг к другу, обеспечивая хороший электрический контакт (головки винтов для этого не помешает зачистить шкуркой). С обратной стороны винты нужно закрепить гайками или клеем. Я использовал горячий клей.
Простейшая GSM сигнализация из старого телефона
Получившуюся систему нужно закрепить на пластиковой или фанерной пластинке. Телефон я посадил на двухсторонний скотч, а прищепку приклеил.
Простейшая GSM сигнализация из старого телефона
Простейшая GSM сигнализация из старого телефона
Клей не должен мешать прищепке разжиматься и сжиматься.
Простейшая GSM сигнализация из старого телефона

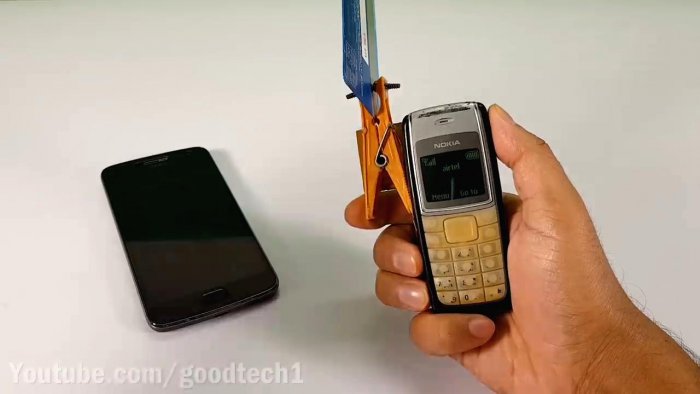

Если теперь вставить пластиковую карту между винтами, затем включить телефон и вынуть карту из прищепки, последует звонок на выбранный вами номер.
Простейшая GSM сигнализация из старого телефона
Простейшая GSM сигнализация из старого телефона
Таким образом, мы получили простую охранную сигнализацию, которую можно использовать различными способами.
Я предлагаю использовать систему для сигнализации при открывании входной двери дома или квартиры. Для этого вырезаем из пластиковой карты полоску, ширина которой чуть больше диаметра магнитов.
Простейшая GSM сигнализация из старого телефона
Разогрев середину полоски горелкой или зажигалкой, сгибаем её на 90 градусов. Одна из сторон полученного уголка будет служить изолирующей прокладкой между контактными винтами в прищепке, ко второй стороне приклеиваем один магнит. Эта сторона будет обращена к дверному косяку.
Простейшая GSM сигнализация из старого телефона
Теперь пластинку с телефоном и прищепкой приклеиваем двухсторонним скотчем к двери. Изогнутую полоску пластика с магнитом вставляем в прищепку, на приклеенный магнит устанавливаем второй магнит и наносим на его наружную поверхность клей.
Простейшая GSM сигнализация из старого телефона
Простейшая GSM сигнализация из старого телефона
Простейшая GSM сигнализация из старого телефона

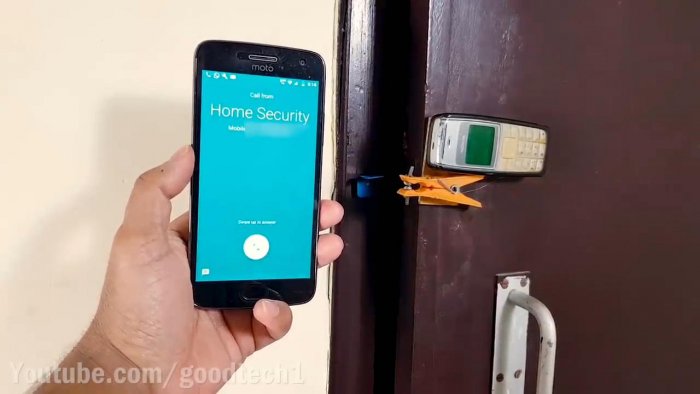

Закрыв дверь, приклеиваем второй магнит к неподвижной части дверной коробки или косяку.
Простейшая GSM сигнализация из старого телефона
Получиться должно следующее. Когда дверь закрыта, кусочек карты зажат прищепкой, обеспечивая изоляцию между винтами. При открывании двери прищепка с телефоном отходят вместе с дверью, а полоска пластика, прижатая сильными магнитами к дверной коробке, косяку или стене, остаётся на месте. Прищепка сжимает головки винтов, и телефон осуществляет набор заданного номера.
Простейшая GSM сигнализация из старого телефона
Простейшая GSM сигнализация из старого телефона
Таким образом, вы получите звонок на свой мобильный, когда кто-либо откроет вашу входную дверь. Кстати, если вы ответите на этот звонок, то будете слышать, что там происходит.
Для деактивации системы нужно войдя внутрь, отсоединить удерживаемый магнитом пластиковый уголок и вставить его в прищепку. Контакт кнопки вызова при этом будет разъединён.
Простейшая GSM сигнализация из старого телефона
Простейшая GSM сигнализация из старого телефона

Заключение


Место установки телефона с прищепкой, а также размеры и форма изолирующей пластинки зависят от конфигурации вашей двери. Поэтому в каждом конкретном случае эти вопросы должны решаться индивидуально.

Смотрите видео


sdelaysam-svoimirukami.ru

Мобильная сигнализация своими руками из сотового телефона

Сегодня Вы узнаете как сделать самодельную gsm сигнализацию  из сотового телефона. Такая охранная система может стоять на страже Вашей дачи, гаража или автомобиля.

Эта статья планировалась уже давно, она является «мобильной GSM надстройкой» к простой охранной сигнализации на 2-х микросхемах. Прочитав статью до конца, Вы узнаете, как сделать из любой имеющейся у сигнализации- сотовую сигнализацию, но об этом чуть позже..

Данная надстройка реализует функцию оповещения на сотовый телефон и позволяет хозяину владеть ситуацией о «целостности» охраняемого объекта в любой точке мира при помощи мобильной связи. Такая сигнализация является самым дешевым вариантом и требует из инвестиций только старенький сотовый телефон, аккумулятор + немного деталей, припоя и свободного времени.

Материалы и инструменты необходимые для изготовления GSM сигнализации:

  • сотовый телефон Nokia 1100 (или любой другой мобильник в имеющий функцию быстрого вызова которая !Внимание! реализуется едино кратно нажатой и удерживаемой в таком положении кнопкой).
  • гарнитура (наушник с микрофоном) применяется для аудио контроля помещения
  • паяльник
  • припой
  • провод
  • геркон (или кнопочный датчик открытия двери)
  • кислотно-гелевый аккумулятор 12 Вольт (чем больше емкость, тем дольше «автономность» на случай отключения сети 220V)
  • зарядное устройство для аккумулятора

Принцип работы самодельной мобильной сигнализации на базе сотового

Принцип работы самодельной GSM сигнализации прост: при нарушении периметра охраны, либо «сработке» какого-нибудь из датчиков,

происходит замыкание контакта одной из цифр на мобильном телефоне, для которой, при помощи меню телефона, предварительно назначена функция быстрого набора номера телефона хозяина охраняемого объекта.

В моем случае в качестве сотового телефона выступает Nokia 1100, это старый и очень надежный аппарат! Сейчас я на фото покажу, как можно заставить его звонить хозяину в случае ЧП. Итак, поехали!

  1. Определяемся с цифрой которая будет использоваться для быстрого набора номера. Настраиваем быстрый дозвон через меню телефона, проверяем работоспособность дозвона при удержании назначенной клавиши, если быстрый набор отрабатывается переходим к пункту №2.
  2. Разбираем телефон, снимаем корпус, снимаем металлическую часть с дисплеем и видим перед собой плату с наклеенной поверх нее белой пленкой. Именно она нас и интересует!
  3. Аккуратно скальпелем или канцелярским ножом делаем 2 неглубоких надреза под нужной нам цифрой быстрого набора.  Поднимаем с платы пленку, на ней, со внутренней стороны, находится металлическая мембрана, которая при нажатии прогибается внутрь и замыкает 2 контакта «землю» и пятачок посередине.
  4. Припаиваем провод к «пятачку» и второй провод «земле» (на фото второй провод не показан только площадка залужена). Желательно использовать для этого 2 жилки из шлейфа (2 параллельно расположенных провода, что-бы собирать меньше наводок от gsm передатчика и снизить вероятность ложных сработок).
  5. Далее нам необходимо заклеить металлическую мембрану, для избежания случайных замыканий (на фото прямоугольник из пвх изоленты). Я не предлагаю  удалять мембрану полностью, лучше оставить возможность при необходимости вернуть телефон к прежнему виду и функционалу за 3 минуты.

Итак, мы подготовили сотовый к работе с сигнализацией осталось решит вопрос «чем замыкать эти 2 провода в случае чп»

Сейчас мы рассмотрим как сделать мобильную сигнализацию на базе сотового телефона и «простой самодельной сигнализации на 2-х микросхемах»

Полностью копировать статью о простой сигнализации на 2-х микросхемах К561ЛА7 и К561ЛН2  я не буду (ее надо отдельно прочесть и комментарии к ней), а приведу схему и опишу вкратце ее возможности:

  • Независимая настройка задержки постановки на охрану. То есть времени, в течении которого сигнализация не реагирует на датчики и дает хозяину выйти за пределы периметра охраны.
  • Независимая настройка задержки на включение сигнала «тревога». То есть времени, в течении которого сигнализация не реагирует на датчики и дает хозяину войти в помещение и нажать «секретную» кнопку для отключения сигнализации.
  • Возможность масштабирования системы путем добавления различных датчиков (движения, объема и т.д.) при небольших доработках схемы.

Принципиальная схема сигнализации на 2-х микросхемах

Сразу оговорюсь, что на схеме вместо элемента «сирена» подключено реле с несколькими группами контактов и управлением от 12 Вольт (описание реле по ссылке РЭС54 012-01 ). С помощью данного реле подключается сама сирена + имеется возможность организовать «нормально замкнутый» или «нормально разомкнутый» контакт для прочих нужд, в частности для коммутации с gsm оповещением. Можно так же попробовать придумать схему которая будет осуществлять не постоянное нажатие, а кратковременное, например 3 секунды, но до этого руки так и не дошли 🙂

На фото сигнализация смонтированная в корпусе вышедшего из строя импульсного блока питания от ноутбука.

Способы подключения сотового телефона к сигнализации:

  1. Вариант: подключение к телефону при помощи реле (с нормально разомкнутыми контактами).

    При таком подключении обмотка реле подключается к выходу сигнализации ( при сработке на обмотку подается напряжение и управляемые контакты замыкаются, тем самым имитируя нажатие на кнопку мобильного телефона.

  2. Вариант: подключение при помощи биполярного транзистора.

    В данном случае биполярный n-p-n транзистор припаивается непосредственно к контактам клавиатуры (эмиттер к «-» общему проводу) коллектор к центральному контакту кнопки. Управление «нажатием» клавиши производится путем подачи напряжения через токоограничивающий резистор на базу транзистора. Во избежание ложных сработок, важно разместить токоограничивающий резистор непосредственно у вывода базы транзистора. В данном случае телефон начнет дозвон в момент подачи напряжения на базу транзистора.

  3. Вариант подключения телефона к сигнализации: при помощи оптопары.

    Чем лучше этот способ? Тем, что

    позволяет сделать гальванически развязанную схему. Принципиально, он не отличается от способа с биполярным транзистором, исключение лишь в том, что транзистор оптопары открывается путем «включения» светодиода оптопары который насыщает базу «встроенного»  n-p-n транзистора. Получается, что обе части оптопары, не имеют общих контактов, что позволяет делать охранные системы с разными источниками питания  без общих проводов то есть, без гальванической связи.

Описанные выше способы наладить взаимодействие охранной сигнализации и сотового телефона справедливы для любой сигнализации. Таким образом,  Вы можете «прикрутить» GSM оповещение к любой имеющейся у Вас сигнализации (например к штатной автомобильной сигнализации). От нее требуется лишь одно: замкнуть контакты реле, либо подать 12 Вольт во время «сработки» (например можно взять 12 Вольт с клемм автомобильной сирены только тогда надо будет настроить «тихий режим» что-бы при постановке-снятии с охраны сигналка не «крякала» исходя из того, какой у Вас вариант, — выбирайте подходящую схему.

Как организовать бесперебойное питание GSM  сигнализации.

Со способами взаимодействия сигнализации с мобильником мы разобрались, осталось решить еще один вопрос- обеспечить питание телефона в бесперебойном режиме 24*7 здесь возможны несколько вариантов:

  1. Использовать штатный аккумулятор мобильного телефона и организовать его зарядку штатным зарядным устройством.

    Как по мне данный способ самый простой, но есть одно но! В таком случае аккумулятор будет находиться в режиме 100% заряда, что не совсем полезно для литиевого аккумулятора и постепенно приводит к его разрушению (сколько проживет аккумулятор в таком режиме сказать точно не могу).

  2. Использовать штатный аккумулятор, но для питания телефона и зарядки аккумулятора использовать источник питания с фиксированным напряжением 3.9-4.0 Вольт

    Вам понадобится источник питания способный обеспечить с 3,9-4,0 Вольт с допустимым током нагрузки 700-1000мА.  подключенный непосредственно к клеммам питания (клеммам подключения штатного аккумулятора) телефона совместно с аккумулятором. Целью такого решения является организовать заряд штатного аккумулятора не до 100%  объема а скажем так до 70%. Аккумулятор в данном Варианте является буферной емкостью которая используется в случае если отключится основной источник питания. Если вы делаете охранную систему для автомобиля, то сделать такое зарядное устройство с выходным напряжением 3.9 Вольт не составит труда достаточно переделать (заменой одного резистора обратной связи) любую автомобильную зарядку для мобильного сделанную на микросхеме mc34063. Из всех автомобильных зарядок которые мне доводилось разбирать в 95% случаев внутри стояла схема на mc34063. Это самый дешевый импульсный преобразователь напряжения который китайцы ставят куда не лень. Возможно скоро напишу статью о преобразователях на этой микросхеме..

  3. Отказаться от штатного аккумулятора мобильного телефона.

    Данный способ подходит в том случае если ваша охранная система имеет свой аккумулятор например 12 вольтовый кислотно-гелевый на 12 Ампер/часов (который в свою очередь находится в режиме Standby use то есть постоянно заряжается пониженного напряжения 13.6-13,8 Вольт  например при помощи такого самодельного зарядного устройства). В таком случае, нам необходим вышеописанный преобразователь на 3.9-4.0 Вольта. либо, стабилизатор на LM317, либо обычный параметрический стабилизатор на полутора амперной КРЕН-ке с «подогнанным» напряжением например 3.3 В+ диод,  либо TL431 + транзистор..  (Важно! перед подключением преобразователя к мобильному телефону обязательно проверьте выходное напряжение, оно должно-быть в пределах 3.9-4.0 Вольт. Обратите внимание, что в момент регистрации «на соте» передатчик работает по-полной и телефон потребляет большой ток, что-бы исключить самопроизвольное отключение телефона провода между выходом преобразователя (стабилизатора) должны быть минимальной длины и достаточного сечения (толщины). В идеале, преобразователь монтируется в отсек аккумулятора (вместо него). Еще один важный момент с которым Вы можете столкнуться: почему не включается телефон от блока питания? Все дело в том, что в аккумуляторе, как правило, 3 вывода и нам нужно «сымитировать» наличие этого аккумулятора в телефоне. В моем случае между минусовой клеммой и средней впаян smd резистор на 47 кОм



В будущем, я планирую написать ряд статей на тему охранных систем: как сделать охранный комплекс из видео регистратора с интернет оповещением и статью о разновидностях датчиков для охранных и противопожарных систем, которые помогут сделать защиту Ваших квартир, гаражей, дач более полной и надежной.

Желаю Вам успехов в создании сигнализации, а так же сохранности Вашему имуществу!

Есть еще что почитать на тему сигнализаций:

Самоделкин

Живу в Мире самоделок, размещаю статьи которые присылают читатели. Иногда пишу на темы: полезные самоделки для дома и самоделки для радиолюбителей.

Новые самоделки автора Самоделкин (Смотреть все)

samodelka.info

Сигнализация на основе мобильного телефона

Если у кого то завалялся старый мобильный телефон, то из него можно сделать простую сигнализацию, для охраны помещений, авто и т.д.

Он отправит сигнал на ваш мобильник при срабатывании любого датчика системы. Работает просто – датчик воздействует на кнопку автодозвона и к вам поступает вызов. Схема устроена на основе контроллера PIC12F509 и микросхемы К561КТ3.
Сигнализация на основе мобильного телефона
Микроконтроллер управляет ключами ИМС DD1 которые управляют кнопкой включения телефона и кнопкой вызова. КнопкаSB1 включает индикацию, зелёный говорит о нормальной работе, красный о срабатывании системы. Для сброса установок нажимают SB2.

Конструкция и детали:
1. PIC12F509
2. К561КТ3
3. R1 1,8к
4. R2 10к
5. C1 0,1мк
6. Кр. Светодиод
7. Зел. светодиод

Сигнализация питается от трёх батареек типа АА, или одной плоской R12.
Плата с установленными на ней элементами

Сигнализация на основе мобильного телефона
Прежде чем подключать телефон к сигналке надо на кнопку 1 поставить дозвон на ваш номер. Выключить звуковое приветствие. Вскрываем телефон и припаиваем к кнопкам вкл. И1 провода длиной 20 см. 3 от кнопки вкл. И 2 от 1. Проверяем работу замыкая провода после кнопкой SB2 обнуляем. Затем подпаиваем провода и проверяем работу устройства.

И главное вовремя заряжать аккумулятор мобильника.

Файл для программирования микроконтролле­ра и программа охх.asm:

b006.rar [1.12 Kb] (скачиваний: 179)

Автор: Николай Заец, г. Азов, Ростовская обл.

Источник: Радиоаматор № 6, 2015

Сигнализация на основе мобильного телефона Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Руководство по изготовлению сигнализации с помощью мобильного телефона

Мы живем в эру развития информационных технологий и в последнее время существует множество способов, позволяющих обеспечить безопасность автомобиля. Если раньше автолюбители могли защитить свои машины только с посредством центрального замка или противоугонных систем, то сегодня вариантов значительно больше. К примеру, одним из таковых является сигнализация, которую можно соорудить с помощью мобильного телефона.

Содержание

[ Раскрыть]

[ Скрыть]

Принцип работы самодельной мобильной сигнализации на основе телефона

Принцип функционирования данной охранной установки достаточно простой. Суть заключается в том, что система позволяет оповещать автовладельца о возможной попытке взлома прямо на мобильный телефон. То есть у человека есть возможность владеть ситуацией о состоянии своего транспортного средства даже в том случае, если он будет находиться в другом городе или даже стране.

Схема для разработки охранной системы из мобильного девайсаСхема для разработки охранной системы из мобильного девайсаСхема для разработки охранной системы из мобильного девайса

Когда периметр охраны нарушается или срабатывает один из регуляторов, происходит замыкание контактов на одной из цифр на клавиатуре мобильного устройства. Автовладельцу необходимо заранее назначить опцию быстрого вызова своего номера на этой самой цифре. При открытии двери автомобиля в работу вступает датчик, который сигнализирует системе о взломе. На телефоне происходит замыкание контактов и мобильник отправляет вызов автовладельцу.

Пошаговая инструкция по изготовлению

Что понадобится?

Если вам нужна сигнализация из мобильного телефона своими руками, заранее подготовьте все, что может потребоваться:

  1. Мобильный девайс, в данном случае мы используем Нокиа 1100. Подойдет любой гаджет с опцией быстрого звонка, но учтите, что он должен быть оснащен клавиатурой, то есть быть несенсорным.
  2. Мобильные наушники с микрофоном — они будут использоваться для контроля состояния звука в салоне авто.
  3. Паяльник с расходными материалами, включая проводку.
  4. Кнопочный датчик открытия двери или геркон.
  5. Аккумулятор емкостью 12 вольт или выше.

Пошаговая инструкция

Итак, какой принцип работы:

  1. Сначала вам необходимо определиться, какую клавишу на мобильном девайсе установить в качестве оперативного набора номера. Используя меню, производится настройка быстрого вызова и устанавливается мобильный номер владельца авто.
  2. Далее, телефон следует разобрать, демонтировать корпус и снять металлическую основу с экраном. Вы увидите схему, поверх которой наклеена пленка, в нашем случае ее цвет белый.
  3. Осторожно, используя канцелярский нож, вам необходимо сделать два небольших надреза под соответствующей цифрой, которую вы выбрали. Со схемы поднимается пленочный материал, на внутренней части которого вы увидите специальную мембрану. Именно данный компонент будет во время нажатия выгибаться вовнутрь и замыкать два контакта, речь идет о заземлении и «пятачке»
  4. Далее, необходимо припаять провод к так называемому пятачку, а второй — к заземлению. Для выполнения этой задачи необходимо использовать две жилки из шлейфа. Оптимальнее всего будет применить именно их, для того, чтобы снизить возможность ложного срабатывания самодельной сигнализации.
  5. Затем следует заклеить мембрану, чтобы предотвратить возможность замыкания. Полностью удалять мембрану не стоит, наиболее оптимальным вариантом будет сделать именно так, как мы сказали, чтобы при необходимости вы могли вернуть мобильному телефону его изначальный функционал. Более подробно о том, как соорудить охранную систему из старого мобильника своими руками, вы можете узнать из видео ниже (автор видео — Alex Derial).

Как правильно подключить мобильное устройство к сигнализации?

Как сделать сигнализацию из мобильного телефона мы разобрались, но теперь необходимо правильно ее подключить.

Итак, у вас есть несколько вариантов для подключения схемы:

  1. Подключить мобильный гаджет с использованием реле, в этом случае контакты будут нормально разомкнутыми. Если вы выбираете такую схему, то обмотку реле следует подключить напрямую к выходу противоугонной системы. Когда сигнализация из телефона сработает, на обмотку будет поступать напряжение, соответственно, управляющие контакты замкнутся. В конечном итоге замыкание спровоцирует нажатие на кнопку девайса.
  2. Второй способ — подключение с помощью биополярного транзистора. Если вы выбираете этот метод, то n-p-n транзистор необходимо будет припаять к контактам кнопки — минус подсоединяется к общему проводу, а коллектор — к центральному контакту клавиши. В данном случае управление замыканием кнопки будет осуществляться в результате подачи напряжения через специальный резистор к транзистору. Чтобы предотвратить возможные ложные срабатывания, необходимо установить этот самый резистор прямо у вывода базы транзистора. Тогда мобильный гаджет начнет звонить в тот момент, когда напряжение станет поступать на базу транзистора.
  3. Еще один вариант — для подключения использовать оптопару. Если верить специалистам, то такой вариант является наиболее оптимальным, поскольку с его помощью можно сделать гальванический развязанную схему. В целом он не отличается от вышеописанного метода, но единственное исключение — это транзистор оптопары будет открыт в результате активации его диода, насыщающего базу транзистора.
Схема применения оптопарыСхема применения оптопарыСхема применения оптопары

Использование данных методов позволит наладить взаимодействие противоугонной системы с мобильным гаджетом, причем не только сделанной своими руками сигналки. Если в свой автомобиль вы установили обычную противоугонную систему, подключить к ней GSM-оповещение — не проблема. Необходимо сделать только одну вещь — полностью замкнуть контакты реле или использовать для этого напряжение 12 вольт от аккумулятора (автор видео — Виталий Райков).

Бесперебойное питание GSM сигнализации

Если с методами взаимодействия противоугонной системы с мобильным устройством все понятно, необходимо правильно обеспечить питание девайса. Причем питание должно быть бесперебойным, чтобы транспортное средство всегда было под защитой.

В этом случае у вас также есть несколько вариантов:

  1. Можно применять аккумулятор, который шел в комплекте с телефоном. Зарядка аккумулятора будет осуществляться с помощью мобильного ЗУ. Такой вариант является наиболее простым, но в этом случае АКБ всегда будет находиться в режиме стопроцентного заряда, а это не совсем для него полезно. Со временем это может привести к его выходу из строя, поскольку аккумулятор начнет разрушаться.
  2. Можно использовать штатный аккумулятор, но для того, чтобы обеспечить питание мобильного гаджета, потребуется источник питания на 4 вольта максимум. При этом ток нагрузки должен составлять не более 1000 мА. Такой источник необходимо будет подсоединить к клеммам питания мобильного вместе с АКБ. Основной целью такого способа является то, что вы сможете организовать заряд батареи не до ста процентов, а примерно до 70. В этом случае батарея представляет собой буферную емкость, применяющуюся только в том случае, когда отключится главный источник. При создании самодельной противоугонной системы соорудить такую зарядку не так сложно, для этого достаточно будет только переделать любое автомобильное ЗУ, в котором установлена схема mc34063. Переделка заключается в одного резистора обратной связи. Следует отметить, что данная схема mc34063 является одной из наиболее распространенных — этот импульсное преобразовательное устройство считается одним из самых дешевых.
  3. Еще один вариант — полностью отказаться от мобильной батареи. Этот вариант будет актуален для тех автовладельцев, сигнализации которых оборудованы собственными батареями. Если это так, то вам опять же потребуется преобразователь на 4 вольта или стабилизаторное устройство LM317. Перед тем, как осуществить подключение, необходимо произвести диагностику выходного напряжения. Сам преобразователь лучше будет установить в отсек батареи, вместо нее. Для того, чтобы обеспечить бесперебойное питание, используйте только качественные составляющие для создания схемы. Применение низкокачественных элементов со временем может привести к тому, что сигнализация будет попросту неработоспособной.
Загрузка ...Загрузка ... Загрузка …

Видео «Простой способ создания GSM-сигнализации из телефона»

Наглядный пример создания GSM-сигнализации из обычного мобильного устройства своими руками представлен на видео ниже (автор видео — Новинки Техно).

avtozam.com

GSM сигнализация своими руками из телефона: схема, программа

Если у вас есть дача, автомобильный гараж или загородный дом, то рано или поздно вы задумаетесь о средствах охраны вашей недвижимости. Наиболее популярным средством защиты в наше время является GSM сигнализация. Сейчас существуют очень много видов GSM сигнализаций от различных компаний. Единственным сдерживающим фактором от покупки GSM сигнализации является ее цена. Например, простейшая GSM сигнализация Magnum МН-825-03 GSM стоит около 150 долларов. Исходя из этого, если вам нужно обезопасить свой гараж, дачу и дом, то вам придётся немало потратить. Чтобы наши читатели смогли существенно сэкономить, мы подготовили материал, в котором опишем создание самодельной GSM сигнализации своими руками. Такая сигнализация будет базироваться на обычном мобильном телефоне, который давно лежит без дела.

Собираем простую сигнализацию на основе мобильного телефона для дачи или загородного дома

Первая сигнализация своими руками на основе мобильного телефона будет очень простой. Для ее сборки нам понадобятся такие компоненты:

  • старый мобильный телефон;
  • геркон;
  • стандартное зарядное устройство для аккумулятора;
  • длинный провод;
  • паяльник;
  • припой;
  • магнит;
  • дополнительная сим-карта.

Для этой сигнализации подойдет любой старый кнопочный телефон. Можно использовать даже такие старые модели, как Nokia 3310. Принцип такой сигнализации основывается на быстром наборе от кнопки, к которой подключен датчик. То есть при срабатывании датчика телефон набирает номер, настроенный в быстром наборе. Поэтому первым делом настроим наш телефон на быстрый набор номера, на который будет идти звонок при срабатывании датчика. В нашем случае кнопкой быстрого набора будет девятая кнопка. Также в телефоне следует отключить звонок и вибратор. Еще стоит учесть, стоит ли использовать для нашего телефона зарядку или оставить его работать на полностью заряженном аккумуляторе.

Оставлять телефон на заряженном аккумуляторе стоит только в том случае, если он сможет держать заряд около месяца.

Ниже изображена схема сборки такой сигнализации для дачи или дома.

Сигнализация с герконом

Сигнализация с герконом

На рисунке изображена схема подключения телефона Nokia 6150 к геркону. Чтобы подсоединить геркон к Nokia 6150 необходимо разобрать телефон и аккуратно припаять провода к контактам кнопки девять на печатной плате (Кнопка для вызова быстрого набора). После этого магнит и геркон крепятся к двери. Схема работает таким образом: при открытии двери с геркона на кнопку подается сигнал, вследствие чего телефон набирает заданный номер в быстром наборе. Сам геркон представляет из себя магнитный датчик, чем-то напоминающий диод.

Геркон

Геркон

Таким же образом, как показано на схеме, можно подключать собранную своими руками GSM сигнализацию в загородном доме, даче или гараже.

GSM сигнализация своими руками с инфракрасным датчиком движения загородного дома или дачи

Принцип действия этой GSM сигнализации основан на инфракрасном датчике движения, а не на герконе. Инфракрасный датчик движения срабатывает, когда объект находится в поле его видимости и посылает сигнал на мобильный телефон. После попадания сигнала на телефон он набирает номер, заранее настроенный в быстром наборе. Сама схема автономной сигнализации на инфракрасном датчике движения показана ниже.

Автономная сигнализация на инфракрасном датчике движения

Автономная сигнализация на инфракрасном датчике движения

На схеме видно, как и в первом примере, датчик движения подключается к девятой кнопке.

Стоит отметить, что сам датчик движения требует отдельного источника питания в 12 V.

В качестве самого датчика движения можно использовать устройство Астра 515.

Астра 515

Астра 515

Этот датчик движения имеет радиус действия 10 метров. Например, если в этот радиус действия попадет какой-нибудь объект, то сигнализация сработает и осуществит звонок.

Радиусы действия Астра 515

Радиусы действия Астра 515

Еще особенностью этого датчика движения является уровень защиты IP41, который позволяет ему работать при температуре от 0 до +50°С.

Такую автономную GSM сигнализацию, собранную своими руками удобно использовать на даче и в загородном доме для охраны их территорий.

Собираем GSM сигнализацию своими руками без старого мобильного телефона

Бывает ситуация, когда старого мобильного телефона под рукой нет, но на GSM сигнализации хочется сэкономить. В этом случае нам поможет плата Arduino со встроенным микроконтроллером. Отличительной чертой этой платы является ее низкая цена и функционал. В нашем примере мы будем использовать плату Arduino Uno, которая стоит примерно 4 доллара (в зависимости от модификаций). За основу этого примера мы возьмем статью «GSM Home Alarm V1.0», автором которой является Уго Гомес. Найти эту статью можно на официальном сайте www.arduino.cc проекта Arduino. Для сборки нашей сигнализации своими руками нам потребуются такие компоненты:

  • сама плата с микроконтроллером Arduino Uno;
  • GPRS Shield V2.0 — GSM модуль;
  • блок питания на 12V@2A;
  • ультразвуковой датчик измерения расстояния HC-SR04;
  • соединительные провода;
  • макетная плата;
  • сим-карта.

Компоненты GSM-сигнализации на Arduino Uno

Компоненты GSM-сигнализации на Arduino Uno

Стоимость всех компонентов такой автономной сигнализации составит 35 долларов, что все равно намного дешевле готовых решений. Принцип действия этой сигнализации основан на ультразвуковом датчике HC-SR04, который фиксирует разницу в расстоянии и посылает сигнал на мобильный телефон. Например, если человек попадет в область замера датчика, то датчик зафиксирует расстояние меньшее от положенного и Arduino Uno отправит сигнал на мобильный телефон. Длина измерения этого датчика составляет 4 метра, а угол наблюдения составляет 30 градусов. Благодаря таким характеристикам датчик можно использовать дома, в гараже и на даче.

Для сборки этой сигнализации первым делом нужно установить сим-карту в GSM модуль.

Сим-карта в GSM-модуль

Сим-карта в GSM-модуль

Также следует заранее отключить PIN-код на сим-карте. Теперь соединим проводами по схеме, показанной ниже, все компоненты.

Схема на Arduino UnoСхема на Arduino Uno

Собранная сигнализация GSM будет выглядеть таким образом.

Собранная сигнализация

Собранная сигнализация

Для того чтобы наш GSM модуль GPRS Shield V2.0 заработал в связке с Arduino Uno, нам потребуется скачать библиотеку SIM900. Загрузить эту библиотеку можно по этому адресу http://www.gsmlib.org/download/GSM_GPRS_GPS_IDE100_v307_1.zip. После загрузки установите эту библиотеку. На дальнейшем этапе нам понадобится открыть и отредактировать файл GSM.cpp, который находится в файле в папке библиотеки SIM900. Дело в том, что GSM модуль GPRS Shield V2.0 в связке с Arduino Uno использует 7 и 8 контакт. Поэтому откроем файл GSM.cpp и исправим значения 27 и 28 строки на:

#define _GSM_TXPIN_ 7 #define _GSM_RXPIN_ 8

#define _GSM_TXPIN_ 7

#define _GSM_RXPIN_ 8



Файл GSM.cppФайл GSM.cpp

Теперь нам нужно открыть файл GSM.h, который также находится в папке с библиотекой. В этом файле нам нужно закомментировать 20 и 45 строку, а в 44 строке исправить 8 на 9.

Файл GSM.h

Файл GSM.h

С модулем разобрались, теперь можно переходить непосредственно к коду нашей сигнализации. Сам код можно загрузить по этой ссылке https://create.arduino.cc/code_files/47730/download. В 11 строке кода необходимо заменить «XXXXXXX» на телефонный номер, на который будет посылаться сигнал. Загрузив код в Arduino Uno, можно испытать автономную GSM сигнализацию. Для этого подключим к ней питание и откроем монитор порта. Сам GSM модуль может долго регистрироваться в сети, где вы увидите сообщение «Waiting for Network Registration». Если регистрация в сети пройдет успешно, то сигнализацию можно испытать. Для этого проведите в области работы датчика HC-SR04 рукой, после чего вы увидите сообщение в мониторе порта о данных снятых с датчика. Кроме сообщений в мониторе порта на телефон, указанный в коде, должен поступить звонок.

Из примера видно, что человек, уже работавший с Arduino Uno, сможет легко собрать подобную GSM сигнализацию своими руками. Кроме этого такую систему оповещения можно модифицировать. Например, установить на ней несколько ультразвуковых датчиков HC-SR04. Еще в эту сигнализацию можно добавить инфракрасный сенсор, цена на который в китайских интернет магазинах стартует от 50 центов. Также в эту систему оповещения можно добавить датчики температуры, которые будут оповещать владельца дома, гаража или дачи в случае пожара.

Подводим итог

В этом материале мы собрали все простые способы сборки GSM сигнализации своими руками. Кроме способов сборки GSM сигнализации своими руками из старого телефона, мы описали способ сборки недорогой системы с помощью платы Arduino Uno и GSM модуля, который выступает в качестве замены мобильного телефона. Также на просторах сети можно встретить примеры, в которых вместо GSM модуля выступает кнопочный мобильный телефон. Такая сигнализация схожа с описанными выше примерами, но благодаря Arduino Uno у нее намного выше функционал. Надеемся, наш материал поможет вам собрать GSM сигнализацию своими руками, позволив при этом значительно сэкономить и защитить ваш гараж, дом или дачу.

Видео по теме

vashumnyidom.ru

сделать своими руками. Лучшая беспроводная GSM сигнализация для дома. Пошаговая инструкция по изготовлению

Современный рынок предлагает пользователям большой выбор противоугонных систем и сигнализаций для автомобилей. Не так давно в продаже появились GSM устройства, которые позволяют отслеживать активность в салоне машины и предупреждать водителя о возможном проникновении. Как работает такая сигнализация с помощью мобильного телефона, и можно ли ее сделать своими руками — подробная информация по этому вопросу приведена ниже.

[ Скрыть ]

Принцип работы самодельной мобильной сигнализации на основе телефона

Принцип работы самодельного охранного устройства на основе сотового телефона достаточно простой. Заключается он в оповещении владельца транспортного средства путем звонка на его мобильный телефон при проникновении в авто. Благодаря этому автовладелец может узнать о состоянии защиты машины, даже если он будет находиться в другом городе или стране.

Если датчик фиксирует нарушение периметра охраны, на клавиатуре происходит замыкание на контактах одной из клавиш. На этой кнопке, где будут замыкаться контакты, необходимо заранее выставить номер для быстрого вызова, так система позвонит на номер автовладельца. Когда дверь автомобиля откроется, должен сработать контроллер, который отправит сигнал на мобильный.

Как сделать самостоятельно?

Несмотря на то, что такая система на первый взгляд может показаться достаточно сложной, сделать ее своими руками вполне возможно. Предлагаем ознакомиться с подробной инструкцией по изготовлению.

Инструменты и материалы

Перед тем, как приступить к началу выполнения работ, необходимо подготовить все материалы, в частности:

  1. Вам потребуется мобильный телефон, мы рассмотрим схему изготовления на примере мобильного Нокиа 1100. На практике этот телефон практически «не убиваемый», поэтому такая модель отлично подойдет для выполнения основной функции. Можно взять и другой телефон, но важно, чтобы он был оборудован механической клавиатурой и имел функцию быстрого вызова. Сенсорные гаджеты для этой задачи не подойдет.
  2. Также потребуется гарнитура с микрофоном, она будет выполнить функцию контроля состояния звука в салоне транспортного средства.
  3. Для изготовления схемы пригодится паяльник с оловом и канифолью, также нужны провода для подключения.
  4. Геркон либо кнопочный контроллер открытия двери.
  5. Для обеспечения бесперебойной работы сигналки понадобится аккумуляторная батарея, ее емкость должна составить 12 вольт или более.

Этапы

Как сделать GSM-сигнализацию для авто:

  1. В первую очередь вы должны определиться с тем, какую именно кнопку на подготовленном телефоне будете настраивать для быстрого набора. При помощи меню вам надо настроить быстрый вызов и назначить на эту клавишу свой номер мобильного, чтобы система могла в любой момент позвонить на него.
  2. После этого сотовый девайс нужно будет разобрать, отсоединить и убрать в сторону корпус, демонтировать металлическую основу с дисплеем. Сделав это, вы можете увидеть схему, на которую нанесена пленка. В случае с телефоном Нокиа 1100 пленка будет белой.
  3. Затем аккуратно, при помощи канцелярского ножа, нужно будет проделать два надреза небольших размеров под кнопкой, которая будет использоваться для вызова. На самой плате необходимо приподнять пленку, под ней вы сможете увидеть мембрану. Эта мембрана будет выгибаться при нажимании на кнопку, в результате чего контакты на ней будут замыкаться. Здесь два контакта — так называемый пятачок и заземление.
  4. После этого следует паяльником припаять дополнительный провод к заземлению и пятачку, то есть к двум контактам. Чтобы сделать это, вам потребуются две жилы из шлейфа. Лучше всего будет взять именно жилы, поскольку это позволит снизить вероятность ложной активации и срабатывания вашей сигналки.
  5. Когда эти действия будут выполнены, вам надо будет заклеить мембрану, это позволит предотвратить возможное замыкание в дальнейшем. Учтите, что мембрану нужно именно заклеить, а не удалить, особенно, если в будущем вы планируете вновь использовать этот телефон по его прямому назначению.

Нюансы подключения мобильного устройства к сигнализации

Итак, основные шаги по выполнены, теперь необходимо выполнить подключение устройства.

Для подключения девайса вы можете использовать один из трех вариантов, рассмотрим подробно каждый из них:

  1. Первый вариант — подключить сотовый девайс через реле, в данном случае контакты на нем будут нормально разомкнуты. Если вы отдаете предпочтение этому варианту, то в таком случае обмотку реле необходимо подсоединить напрямую к выходу автомобильной сигналки. В момент срабатывания самодельного девайса на обмотку реле будет передавать сигнал напряжения, что приведет к замыканию контактов на установленной кнопке.
  2. Следующий вариант — использовать для подключения биполярный транзисторный элемент. В таком случае контакты транзисторного устройства нужно будет подпаять к контактам на клавише телефона. В частности, отрицательный контакт нужно подключить к общему выходу, а коллектор — к центральному контакту непосредственно на кнопке. При данном подключении процесс управлен

offlink.ru

Простая GSM-сигнализация из старого сотового телефона

РадиоКот >Чердак >

Простая GSM-сигнализация из старого сотового телефона

     Время жизни сотовых телефонов, пожалуй, одно из самых коротких из всей бытовой радиоаппаратуры по причине быстрого морального устаревания. У многих без дела валяются устаревшие кнопочные мобильные телефоны в рабочем состоянии. Добавив к такому телефону модуль датчика движения Arduino и небольшую схему управления можно соорудить простую автономную систему сигнализации по каналу сотовой связи.

     В Интернете есть много видеобзоров различных моделей малогабаритных китайских GSM-сигнализаций. В них требуется лишь установить SIM-карту сотового оператора и произвести несложную настройку. Срабатывание сигнализации в них происходит либо по превышению уровня звука, либо по пироэлектрическому датчику движения. Первый вариант явно непрактичен, т.к. неизбежны ложные срабатывания от громких посторонних звуков (гроза, звонок в дверь, звонок телефона, ремонт у соседей и т.п.). В то же время от негромкого звука (непрошенные гости шуметь точно не будут) сигнализация может и не сработать.
     Поэтому практический смысл имеет использование в таком устройстве пироэлектрического датчика движения.
     На практике всем этим моделям китайских сигнализаций присущи значительные недостатки.
     Во-первых, на номер установленной в сигнализацию SIM-карты может позвонить кто угодно, например, случайно ошибясь номером, и не только прослушать, что у Вас происходит в помещении. Последний входящий номер записывается для дозвона по нему при срабатывании сигнализации. Так что звонка от китайца можно в ответственный момент не дождаться. Рекомендация о периодическом звонке на охранный номер для подтверждения правильного номера довольно хлопотна.
     Во-вторых, время срабатывания подобных устройств довольно значительное и составляет несколько десятков секунд.
     В третьих, у подобных устройств нет интерфейса для оперативного просмотра состояния счета, входящих сообщений от оператора и т.д., что тоже довольно неудобно.
     Поэтому более практично использовать морально устаревший обычный кнопочный мобильный телефон. В настройках телефона можно установить фильтр звонков, и уже никто кроме того, кому положено, не сможет Вас прослушать. К тому же в нашем распоряжении будет полноценный интерфейс с клавиатурой и дисплеем, где будет выводиться вся нужная информация о состоянии батареи, входящих сообщениях и т.д.
     Конечно, телефон при этом нужно немного доработать и добавить к нему стандартный пироэлектрический модуль датчика движения Arduino, а также небольшую платку управления.
     Датчик движения использован в виде доступного недорогого готового модуля Arduino HC-SR501 с линзой Френеля:

     В Интернете имеется datasheet на него со схемой:

     Модуль выполнен на базе микросхемы BISS 0001 с цепями обвязки.
     Напряжение питания модуля (4.5-20)В, потребляемый ток менее 50мкА.
     Дистанция обнаружения настраивается в диапазоне 3 — 7м.
     При обнаружении движения теплового объёкта на выходе формируется импульс длительностью 5-200сек (подстраивается резистором).
     Модуль имеет 2 режима работы в зависимости от состояния джампера:
     L — одиночный захват, при каждом срабатывании датчика появляется отдельный импульс;
     H — повторяемые измерения, при срабатывании датчика несколько раз подряд на его выходе (на OUT) остается высокий логический уровень.
     Вот картинка с сайта https://digitalchip.ru из Интернета:

     Сигнал Out с модуля используется для управления исполнительным устройством, в данном случае – кнопкой вызова на сотовом телефоне.
Электрическая схема сигнализации выглядит следующим образом:

     Она состоит из простейшего детектора радиоизлучения на VD1, VT1, управляющей логики на DD1, PIR датчика движения Arduino HC-SR501, развязывающего оптрона DA1 для управления кнопкой вызова телефона, двух выключателей и внешнего аккумулятора. Так получилось, что в применённом телефоне Siemens A50 аккумулятор оказался негодным, а новый стоил приличных денег. Поэтому пришлось на проводках подпаять другой аккумулятор с разбитого смартфона Fly, с большей ёмкостью и габаритами.
     Телефон подключается двумя тонкими проводками (кнопка вызова) через развязывающий оптрон DA1. При этом функциональность клавиатуры сохраняется полностью.
     Отдельный микрофонный усилитель с микрофоном устанавливается опционально на случай, если чувствительности встроенного в телефон микрофона недостаточно. Для экономии энергии аккумулятора питание на усилитель подаётся лишь при работе телефона на передачу. Наведенные при этом в антенне WA1 импульсы выпрямляются диодной сборкой VD1, открывается транзистор VT1 и через резистор R9 разряжает конденсатор C5. Время зарядки этого конденсатора через R4 выбрано порядка 30 сек, поэтому пока идут пакеты импульсов с передатчика телефона, конденсатор C5 постоянно разряжается через R9 и VT1, удерживая на входах триггера Шмита (выв.1,2 DD1) низкий лог. уровень. Высокий лог. уровень на инвертирующем выходе (выв.3) этого триггера подаёт питающее напряжение на усилитель. При этом загорается зелёный светодиод HL1.
     Формирование импульса на кнопку вызова телефона происходит следующим образом. В первый момент после включения питания конденсатор C4 разряжен (через R10, VD2, SA2 на корпус либо R1, SA1 на корпус). На выв. 13 триггера Шмита низкий лог. уровень, а на его выходе 11 – высокий. При этом оптрон DA1 закрыт и формирование импульса вызова заблокировано для того, чтобы было время отойти от сигнализации после включения на достаточное расстояние без её срабатывания. Также блокировка формирования вызова происходит с выв.6 DD1 при работающем передатчике телефона. В дежурном состоянии, когда конденсаторы C4, C5 заряжены, на выводе 11 DD1 лог.0 и разрешена работа оптрона DA1. При появлении на выходе датчика движения лог.1 открывается светодиод оптрона DA1 и загорается красный светодиод. При нажатии кнопки вызова телефона (зелёная, с трубкой) на его дисплее высвечивается последний набранный номер. При повторном нажатии происходит вызов. При этом работающий передатчик вызывает появление лог.0 на выводах 6, 12 DA1 и лог.1 на выв.11, блокируя дальнейшее нажатие на кнопку вызова.
     Для того, чтобы при движении нагретого объекта в поле датчика на его выходе формировались непрерывные импульсы, джампер на модуле необходимо установить в положение L:

     Правым подстроечным резистором следует установить минимальную длительность выходного импульса, а резистор R13 на Рис.1 лучше уменьшить до 100 Ом. Подстроечным резистором слева устанавливают максимальную чувствительность датчика.
     При этом срабатывание системы происходит буквально за считанные секунды. При попытке быстро зайти в комнату с сигнализацией и выключить её на экране телефона видно, что уже идёт вызов.
     Переключатель SA2 служит для включения датчика движения. Переключатель SA1 — общий по питанию датчика и платы управления. Резистор R1 и стабилитрон VD4 – защитные. Оранжевый светодиод HL3 изредка мигает в режиме охраны, когда на плату управления подано питание.
     Управляющая схема собрана на печатной плате из двухстороннего фольгированного стеклотекстолита размерами 48х30мм. Антенна WA1 выполнена в виде печатного проводника:



     Всё устройство собрано в корпусе от неисправного роутера:

     Вид с обратной стороны с кнопками:

      Телефон верхней частью, где расположена антенна, почти вплотную примыкает к печатной антенне на плате управления. В случае использования другой модели телефона следует уточнить, где именно у него расположена GSM-антенна.

     Модуль датчика движения установлен в вырезанных пазах сбоку корпуса так, что органы регулировки расположены сверху:

     Для маскировки корпус роутера накрыть, например, газетой, направив линзу датчика на входную дверь.
     Для правильной работы сигнализации необходимо настроить телефон.
     Вот один из вариантов под конкретный Siemens A50.
     В «Контакты» следует ввести тот номер телефона, на который будет производиться дозвон в случае срабатывания сигнализации. Этот номер следует включить в группу, например, «Семья». Также в эту группу можно добавить номера телефонов, с которых будет разрешено автоподнятие трубки. Остальные номера можно удалить.
     Далее следует выключить звонок на телефоне (включить тихий режим без звука).
     Для автоподнятия трубки можно использовать соответствующие настройки в пункте «Гарнитура», если конечно она у Вас есть.
     В противном случае из телефона извлекается виброзвонок, а на его место припаивается оптрон, например TLP126 фирмы Toshiba.

     Особенностью оптрона TLP126 является наличие двух светодиодов, включенных в обоих направлениях, малые габариты и ток срабатывания. Также была подтверждена работоспособность с оптроном TLP185, у которого один светодиод.
Выходы транзистора оптрона (выв.4, 6) припаиваются к кнопке вызова. При этом следует при включенном телефоне определить, на каком из печатных контактов кнопки «+», а на каком «-».
     После этого телефон можно собирать. В настройках «Аудио» необходимо включить фильтр «Семья». При этом вызовы с остальных номеров будут только высвечиваться на дисплее телефона без звукового сигнала и вибрации и автоподнятия трубки с чужого номера не произойдёт.
Теперь необходимо выбрать из «Контактов» номер, на который должно производиться отзванивание при срабатывании сигнализации, и нажать кнопку вызова для его запоминания. Теперь при первом нажатии кнопки вызова на экране телефона высветится этот последний набранный номер, а при повторном – его набор.
     При срабатывании датчика движения управляющая плата пропустит с него два импульса, т.е. произойдет 2 нажатия кнопки вызова телефона, после чего заработает передатчик телефона и остальные импульсы, а соответственно и «нажатия» на кнопку вызова будут заблокированы.
     Если телефон с монохромным ЖК-дисплеем, подсветку лучше отключить в настройках для экономии энергии аккумулятора. Если дисплей цветной, то лучше установить минимальную яркость и время гашения дисплея.
     Теперь, что касается отдельного микрофона с усилителем, то это как говорится, на любителя. В применённом автором телефоне Siemens A50 чувствительность микрофона оказалась крайне низкой и составляла 30-40 см для обычной речи. Чисто для спортивного интереса был собран отдельный внешний усилитель с микрофоном. Сначала была опробована схема с АРУ, но ввиду особенностей схемотехники такие усилители создают хлопки в начальный момент при появлении громких звуков. Намного более качественно себя показала схема с компрессией на 3-х полевиках и сдвоенном ОУ, прототип которой был найден на просторах Интернета (https://dedclub.blogspot.com/2014/03/blog-post_2.html). Вот окончательный вариант доработанной схемы:

     Транзистор VT1 по схеме стабилизатора тока – это динамическая нагрузка для встроенного в электретный микрофон полевика. Далее следует аналогичный каскад на второй паре полевиков VT2, VT3, ФНЧ на DA1.1 и оконечный усилитель-ограничитель на DA1.2.
     Схема собрана на двухсторонней печатной плате с экраном из белой луженой жести от банки из-под сгущёнки:

     Подстроечным резистором R10 регулируется уровень сигнала на выходе усилителя. Чувствительность такого усилителя оказалась довольно высокой. Шепот улавливается с расстояния в несколько метров. Перегрузок при появлении резких громких звуков нет. В общем, этот усилитель я бы порекомендовал к использованию в слуховых аппаратах, радиомикрофонах, а также трансиверах.
     Экран необходим для защиты от внешних электромагнитных наводок. При расположении усилителя рядом с работающим на передачу мобильным телефоном помех практически не слышно. Но это при отсутствии непосредственной связи с телефоном.
     При подключении же питания усилителя к плате управления, а выхода вместо штатного микрофона слышимость помех от телефона существенно возросла. Возможно, что с другими телефонами картина будет несколько иная. В настоящее время автор всё ещё находится в поиске наиболее оптимального согласования микрофонного усилителя с телефоном для полного устранения помех от его передатчика.
Зарядка аккумулятора производится от штатного ЗУ телефона. Несмотря на почти удвоенную ёмкость зарядка протекает нормально, только дольше по времени.
     Время непрерывной работы такой самодельной сигнализации от одной полной зарядки аккумулятора составляет более 2-х недель. Но в каждом конкретном случае всё зависит от энергопотребления телефона и ёмкости аккумулятора. Микрофонный усилитель включается лишь при работе передатчика телефона, сам модуль датчика движения потребляет менее 50мкА, а плата управления в режиме ожидания практически не потребляет ток.

Файлы:
Файлы

Все вопросы в Форум.


Как вам эта статья?

Заработало ли это устройство у вас?

www.radiokot.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
