Стельки с подогревом своими руками

Стельки с электроподогревом — это поистине великолепная вещь, которая особенно понравится тем, кто подолгу проводит время на улице зимой, ожидая автобус на остановке или по другим причинам. Очень понравится эта самоделка рыбакам или охотникам.
Благодаря таким удобным стелькам, можно в любой момент согреть ноги и продолжать их подогревать в течении 2-3 часов! Что точно спасет вас от простуды.
Стельки с подогревом своими руками

Понадобится



Стельки с подогревом своими руками
Все, вплоть до стелек можно заказать в Китае на Али Экспресс.

Делаем стельки с электрическим обогревом


Берем вашу обувь и вставляем в нее стельками. Одеваем на ноги, все должно хорошо сидеть без лишнего давления.
Стельки с подогревом своими руками
Отматываем нихромовую проволоку. Я отмотал 65 см, длина определяется экспериментально.
Стельки с подогревом своими руками
От 5 Вольт этот отрезок потребляет 0,7 А тока. И это все на одну ногу.
Стельки с подогревом своими руками
Делаем штекер USB, оголяем и лудим провода. На сам штекер одеваем термоусадку, чтобы провод шел вертикально вниз.
Стельки с подогревом своими руками

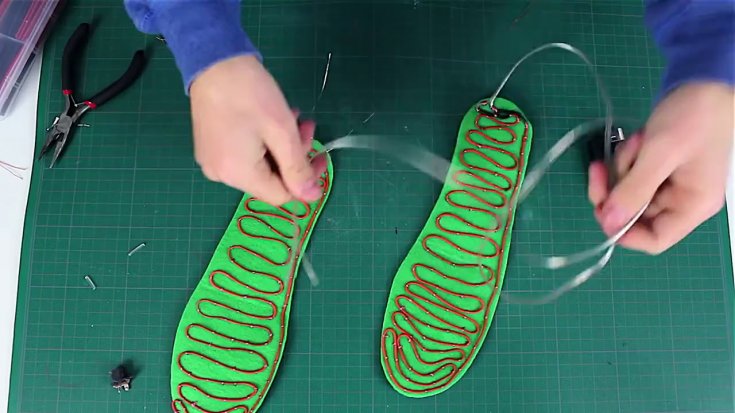

Теперь этим отрезком нихромовой проволоки прошиваем центральную часть стельки. Пятка не задействована, так как мне показалось, что сильно греть ее не обязательно.
Стельки с подогревом своими руками

К нихромовой проволоки нельзя припаять провод. Для этого она просто наматывается на прод от USB и пришивается нитками к стельке. Получилось все довольно надежно.
Стельки с подогревом своими руками
Стельки с подогревом готовы!
Стельки с подогревом своими руками

Немного расчетов


Итак, аккумулятор имеет емкость 3400 мАч и напряжение 3,7 В, батарея оригинальная и соответствует заявленным параметром (проверял лично). Вставляется она в павер-банк, в котором стоит преобразователь, повышающий выходное напряжение до 5 В. Следовательно, емкость будет меньше: 3,7*3400/5 = 2516 мАч.
Стелька потребляет 0,7 А от 5 В, следовательно: 2516/700 = 3,6 часа. И учитывая, что повышающий преобразователь имеет примерное КПД 90% будет: 3,6*0,9 = 3,24 часа.
В итоге, минимум 3 часа стелька будет греть своего хозяина непрерывно! На мой взгляд это отличный результат.

Испытания


Собираем Павер-Банк, вставляем аккумулятор.
Стельки с подогревом своими руками
Стельки с подогревом своими руками
Подключаем к стелькам и проверяем, но предварительно замеряем начальную температуру и она составила 21 градус.
Стельки с подогревом своими руками

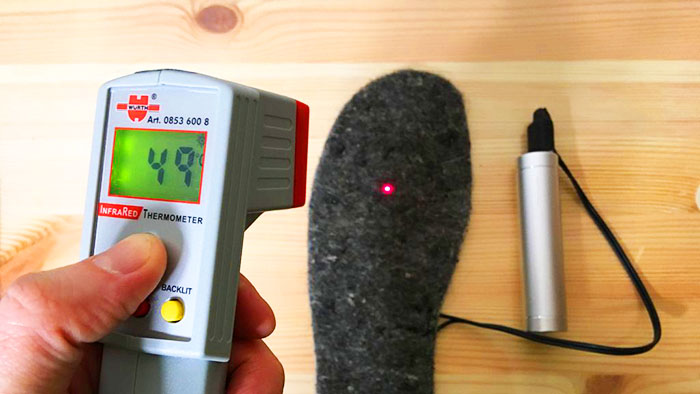

Через пару минут температура выросла до 49 градусов по Цельсию.
Стельки с подогревом своими руками
Вставляем в ботинки .
Стельки с подогревом своими руками

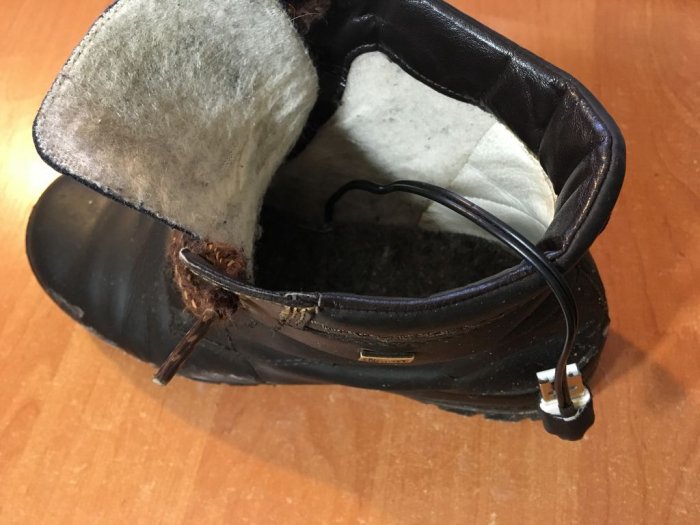

Выводим USB кабель. При ходьбе он не мешается, сам проверял.
Стельки с подогревом своими руками
Шьем крепление из эластичного жгута.
Стельки с подогревом своими руками
В качестве замка для быстрого съема использована липучка.
Стельки с подогревом своими руками

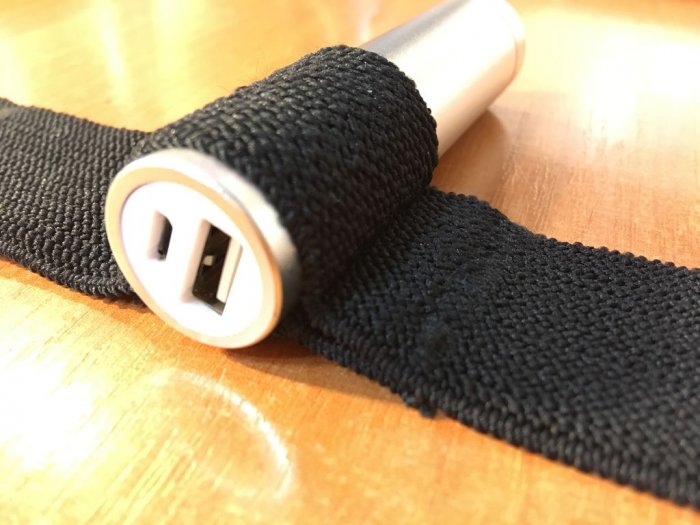

Сам готовый хомут.
Стельки с подогревом своими руками
Вот так это выглядит на ноге.
Стельки с подогревом своими руками
Ничего не заметно.
Стельки с подогревом своими руками

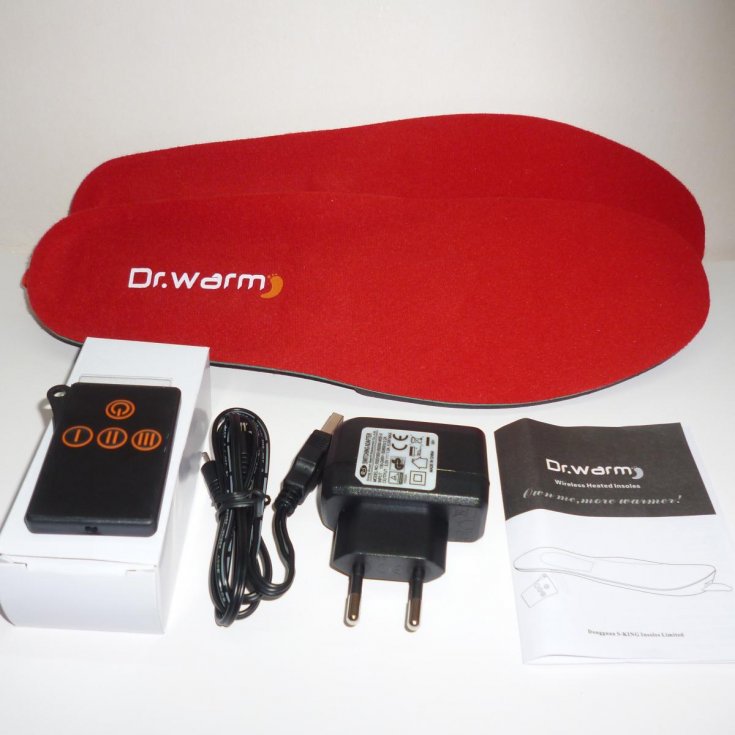

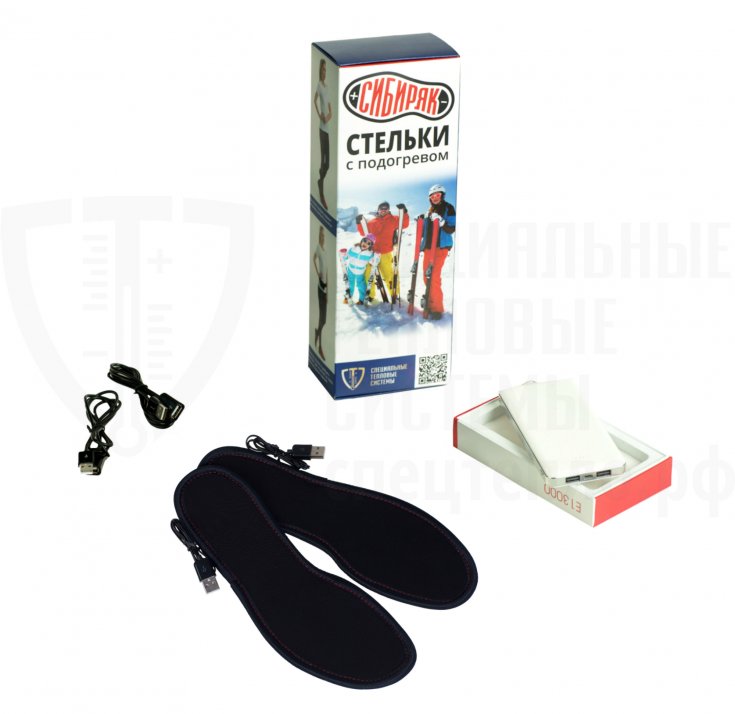

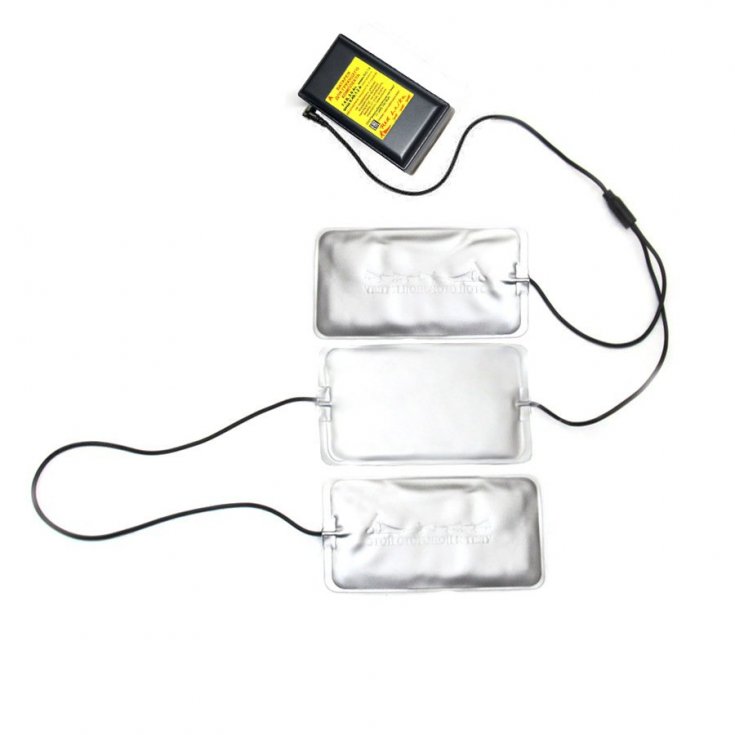

В том же самом Али Экспресс, можно заказать уже готовые стельки с подогревом, так что если лень заморачиваться — просто купите.

Смотртие видео



Original article in English

Самодельные стельки с подогревом | Мастер-класс своими руками

Многим из нас знакома ситуация с намокшей или промерзающей изнутри обувью. Такое явление может привести к болезням простудного характера и ломоте суставов. Обычные утепленные стельки на синтетическом меху или синтепоне обладают эффектом накопления. Когда они сырые, их не так-то легко просушить, и на это требуется время. А что если оснастить их с подогревом? Тогда и просушивать их почти не придется, и ноги будут всегда в тепле.
Сегодня мы предлагаем импровизированный вариант таких чудо-стелек с электроподогревом. Их конструкция поможет держать ноги в тепле довольно долгое время. Высыхают они буквально за считанные минуты, а поддержание стабильной температуры не даст обычным стелькам промокнуть от небольших трещин в обуви.
Самодельные стельки с подогревом

Принцип работы подогрева стелек


В своем изобретении автор решил обойтись нагревательным элементом на основе медного провода с лакированным покрытием, использующегося для обмоток трансформаторов и различных катушек индуктивности. Рассчитав опытным путем его длину относительно подаваемого напряжения аккумуляторов, была сделана нагревательная платформа под основным покрытием обычных стелек. Изоляционный слой между слоями стельки сделан из горячего клея. Кнопка-выключатель с аккумуляторами крепятся в районе шнурков на язычке обуви.
Самодельные стельки с подогревом

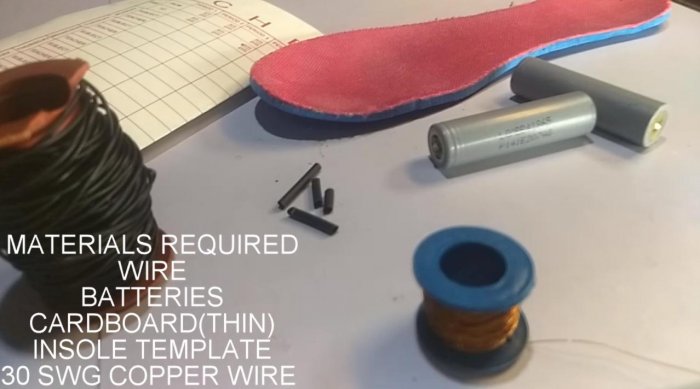

Необходимые элементы и инструмент для самоделки


Материалы:
  • Медная проволока;
  • Шаблон стельки;
  • Тонкий картон, бумага;
  • Батарейки – 2 шт;
  • Разъем — гнездо для подключения питания;
  • Резак для проволоки и стриппер;
  • Кнопка-выключатель;
  • Универсальный диод;
  • Провода, термоусадочные кембрики мелкие, изолента.

Инструмент:
  • Паяльник;
  • Пистолет для горячего клея;
  • Ножницы;
  • Кусачки.

Самодельные стельки с подогревом
Самодельные стельки с подогревом

Процесс изготовления стелек


Вырезаем стельки


Устройство представляет собой многослойную стельку, нижняя часть которой – нагревательная платформа. Для нее нам понадобится тонкий плотный картон. Он должен выдержать ходьбу, поэтому лучше выбирать что-то более стойкое к истиранию.
Самодельные стельки с подогревом
Берем шаблон нашей стельки, и размечаем по нему платформу. Она должна быть приблизительно на размер меньше обычных стелек. Края этой платформы-стельки обрабатываем дыроколом по всему периметру. Это дополнительно закрепит нагревательный элемент, и не даст ему сползти во время ходьбы.
Самодельные стельки с подогревом
Самодельные стельки с подогревом
Самодельные стельки с подогревом

Наматываем обмотку нагревателя


Интенсивность обмотки провода регулирует величину нагрева конкретной зоны нагревателя-стельки, и рассчитать ее можно индивидуально. Автор разметил стельку так, чтобы максимальный нагрев приходился на носок, средний на область пятки, а самый низкий – посередине стопы. В соответствии с выбранной схемой и наматываем витки обмотки нагревателя отмерив длину проволоки 10 м.
Самодельные стельки с подогревом
Самодельные стельки с подогревом
Размечаем на обычной бумаге по шаблону защитные слои нагревателя и вырезаем их. С двух сторон обклеиваем нагревательную платформу бумажными стельками на горячий клей.
Самодельные стельки с подогревом
Самодельные стельки с подогревом
Самодельные стельки с подогревом
Самодельные стельки с подогревом
Самодельные стельки с подогревом
Не забываем вывести концы обоих контактов обмотки наружу. Соединяем их с изолированными проводами, пропаиваем соединение и герметизируем термоусадочными кембриками.
Самодельные стельки с подогревом

Самодельные стельки с подогревом
Самодельные стельки с подогревом
Самодельные стельки с подогревом

Дополняем схему аккумуляторами с гнездом питания и кнопкой

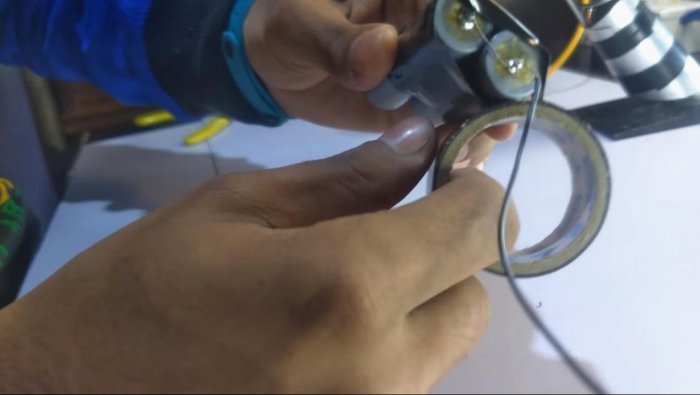

Подключаем аккумуляторы, соединяя их параллельно пропаянными контактами. Корпуса батарей склеиваем на изоленту.
Самодельные стельки с подогревом
Самодельные стельки с подогревом

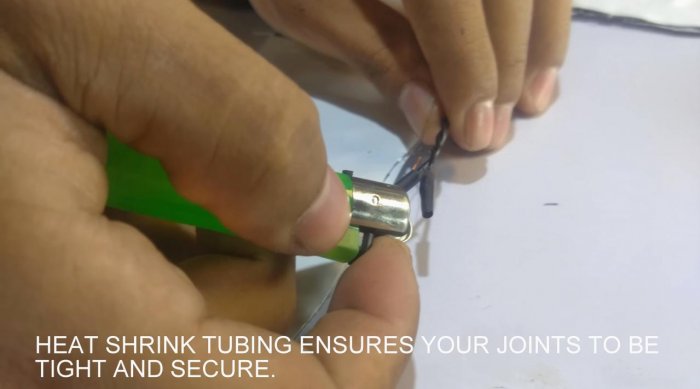

Кнопку-выключатель с диодом и гнездом питания распаиваем согласно схеме (фото 2). Располагаем их на корпусе батарей, и скрываем нескольким слоями изоленты.
Самодельные стельки с подогревом
Самодельные стельки с подогревом
Самодельные стельки с подогревом
Самодельные стельки с подогревом
Самодельные стельки с подогревом
Самодельные стельки с подогревом
Самодельные стельки с подогревом
Самодельные стельки с подогревом

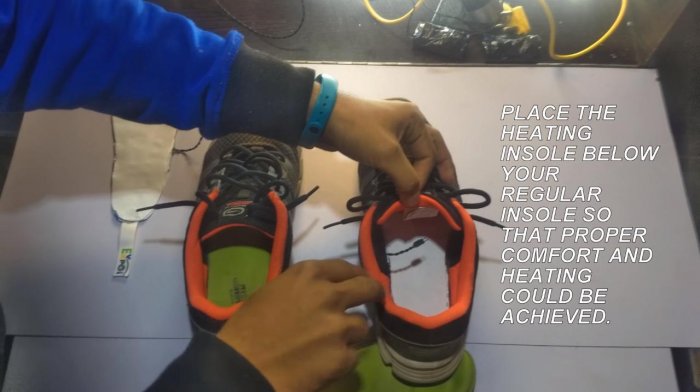

Нагревательную платформу вставляем во внутрь обуви, и накрываем обычными стельками. Автор предлагает спрятать корпус батарей между шнурками и язычком кроссовок.
Самодельные стельки с подогревом
Самодельные стельки с подогревом
Самодельные стельки с подогревом
Самодельные стельки с подогревом
Самодельные стельки с подогревом

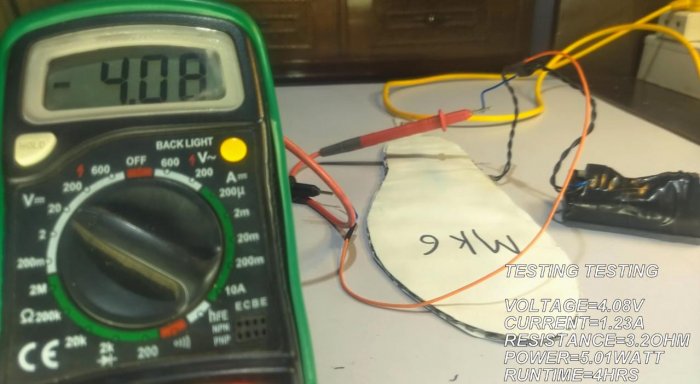

Контрольные замеры


Как показывает практика, устройство способно выдавать довольно неплохие показатели. Для нагревательного элемента, способного прогреть обувь без вреда для стопы ноги и материала, это более чем достаточно.
Самодельные стельки с подогревом
Самодельные стельки с подогревом
Самодельные стельки с подогревом
Самодельные стельки с подогревом
Стельки с подогревом готовы, можно смело их брать в поход в холодное время года, не боясь заморозить ноги, и повредить обувь.
Самодельные стельки с подогревом
Самодельные стельки с подогревом

Практические советы


Ценность любого изобретения в его долгосрочном использовании, а для нагревательного элемента стелек тонкий картон и бумага – не очень хорошая основа. Китайские аналоги на базе медной фольги также не блещут долговечностью, ломаясь на складках из-за постоянных перегибов.

Всему виной слабая основа и хлипкость нагревателя


Эти материалы можно заменить на искусственную кожу, войлок, лавсан и т.д. А вместо медной проволоки использовать нихромовую или карбоновую нить для теплых полов. Изоляция нагревательному элементу также не помешает, а элементы питания, возможность регулировки и отключения нагрева можно вывести поближе к рукам. В общем, поработать есть над чем.
Такие самоделки представляют ценность для любителей мастерить своими руками. Их можно переделывать, дорабатывать и изменять по своему усмотрению, взяв на основу принцип устройства. В остальном же каждому домашнему мастеру открыта свободная дорога к творчеству и собственным открытиям.

Смотрите видео


Стельки с подогревом своими руками

        Хочу поделиться с рыбаками, охотниками, продавцами на рынках и всеми, кто мерзнет зимой от малой подвижности, своим опытом. Сам столкнулся с этой проблемой именно на рыбалке. И вот, решил своими руками сделать себе стельки с подогревом. Принципиально не хотел покупать. Предложения мне не подходили или по цене, или по техническим характеристикам.

Вот, что мне понадобилось:

  • стельки войлочные – 2 шт.,
  • нихромовая проволока – 60 см.,
  • провод МГТФ (не принципиально) 0,2 (мм. кв) около – 3м.,
  • батарейный отсек на 4 батарейки – 2шт.,
  • трехпозиционный переключатель – 2шт.,
  • разъем mini jack – 2 комплекта (розетка + штекер),
  • гильза обжимная 0,2 (мм. кв) – 4 шт.,
  • термоусадочная трубка – 1м.,
  • полоски ткани с замком «липучки»,
  • горячий клей.

Принцип работы стелек с подогревом

Объясню принцип функционирования всей схемы. В качестве нагревателя я взял нихромовую нить диаметром 0,2 мм и длиной 25,5 см.. Сопротивление такого отрезка составило 8,9 Ом. Схема предусматривает два режима работы: от двух или от трех аккумуляторов. В режиме от двух АКБ стельки будут постоянно теплыми.

При работе от трех — нихром будет горячим, но не бойтесь, никакого дискомфорта от этого не будет. Перед монтажом советую сделать тестовый запуск в обоих режимах. Делается он просто: нужно взять подключенную к источнику питания нихромовую нить и положить в легкую ткань (сложенный пополам носовой платок). Зажать на минуту эту ткань между своими руками.

Если горячо, значит, нагреватель следует брать длиннее, а если греет плохо — укорачиваем. Так вы точно будете уверенны, что ваши стельки с подогревом, не станут стельками с поджариванием. Расчетный ток при работе от двух АКБ или батареек приблизительно будет равен 270 мА, а от трех — 400 мА. Зная емкость своих аккумуляторов можно приблизительно рассчитать время работы самодельных стелек с подогревом.

К нихрому я прикрепил провод МГТФ 0,2 мм. кв. с помощью обжимных гильз. Нужно гильзу надеть на нихром, потом его конец вставляется в зачищенный многожильный МГТФ. На место их стыка натягивается гильза и обжимается. Я использовал специальный обжимной инструмент, но можно вполне справиться плоскогубцами. Провода брал такой длины, чтоб их длина от стельки составляла 50 см.. Как раз, под мою обувь.

Касательно того, как укладывать нагреватель на стельке. Решил, что раз уж в пятки я не мерзну, то главная задача — это сохранить тепло в передней части стопы. На фото видно форму укладки, которую я применяю. Опыт показал, что решение было правильным.

Аккуратными стежками зафиксировал нагреватель в нужном узоре на стельке.

Провода МГТФ пришил к стельке сбоку, на остаток натянул термоусадку, а концы припаял к штекеру. Стелька готова.

Батарейный отсек пришлось переделать под свою схему. Одну ячейку выделил под переключатель и розетку mini jack. Перепаял все согласно схеме. После, все это залил горячим клеем.

Остальные ячейки следует подписать, поскольку, как видно из схемы, есть разница в том, какая ячейка будет пустой – первая или третья. Батарейки от выпадения защищены простой резинкой. Это не глубокий замысел, а отсутствие батарейных отсеков с крышкой в магазине.

С тыльной стороны просверлил несколько отверстий, чтоб можно было пришить полоски ткани с липучками.

Стельки с подогревом готовы. Главное – своими руками. Добавлю, что я использую всегда по два аккумулятора. Нужды в третьем пока не было. Но если, что я готов.

Не чихайте!

Салюк Владимир Алексеевич — Специально для сайта Самоделки FISH, Украина, Винница, река Южный Буг

обзор идей для самостоятельного изготовления (125 фото и видео)

Каждый из нас сталкивался с ситуацией, когда внутри обуви стельки «предательски» намокали. Кроме того, что это неприятное ощущение, оно способно спровоцировать различные заболевания, в том числе, суставов. Потому что самые обычные стельки из синтепона или искусственного меха, способны накапливать влагу.

К тому же, они довольно плохо просыхают, да и время на это мероприятие уходит немало.

В этой статье мы разберемся, какие бывают стельки с подогревом и как их сделать, чтобы ваши ноги всегда были в тепле, оставались сухими.

Содержимое обзора:

Собственноручная импровизация

Чудо-вставки для обуви вполне реально сделать своими руками. Для этого надо «провести» электроподогрев. Нехитрая конструкция способна сохранять тепло достаточно долго. Высыхание происходит за минуты.

Кроме того, постоянная температура не дает возможности стелькам промокнуть, даже если в обуви есть небольшие трещинки.

Как работает подогрев?

Если рассмотреть вариант с использованием медного провода с лакированным покрытием, то увидите, что конструкция очень даже рабочая. Сначала надо рассчитать длину, сделать платформу для нагрева, которую разместить под основными стельками. При этом важно помнить, что должен быть изоляционный слой (сделать его можно из горячего клея).

Кнопку включения-выключения закрепить на языке, в области шнуровки. Электрические стельки с зарядкой, если очень захотеть, сделать может каждый.

Что необходимо для создания стелек

Подготовьте все необходимое:

  • проволока из меди;
  • лекало стельки;
  • картон;
  • разъемное гнездо питания;
  • инструмент для обработки медной нити;
  • кнопка вкл/выкл;
  • батарейки;
  • диод;
  • изоляция;
  • устройство для лужения;
  • клеевой пистолет;
  • ножницы и кусачки.

Попробуем сделать

Сначала надо вырезать многослойные стельки. Часть снизу будет согревательной (делать из тонкого картона, который должен выдержать трение от движения).

Стельки с подогревом своими руками

Стельки с электроподогревом — это поистине великолепная вещь, которая особенно понравится тем, кто подолгу проводит время на улице зимой, ожидая автобус на остановке или по другим причинам. Очень понравится эта самоделка рыбакам или охотникам.

Благодаря таким удобным стелькам, можно в любой момент согреть ноги и продолжать их подогревать в течении 2-3 часов! Что точно спасет вас от простуды.

Стельки с подогревом своими руками

Понадобится

  • Стельки толстые, из шерсти или другого материала.
  • Нихромовый провод 0,4 мм в диаметре.
  • Li-ион аккумуляторная батарея 18650.
  • USB кабель две штуки, думаю в хозяйстве найдется от старых гаджетов.
  • Павер-банк — корпус для элемента питания с разъемом USB.
  • Эластичная резинка для крепления.
Стельки с подогревом своими руками

Все, вплоть до стелек можно заказать в Китае на Али Экспресс.

Делаем стельки с электрическим обогревом

Берем вашу обувь и вставляем в нее стельками. Одеваем на ноги, все должно хорошо сидеть без лишнего давления.

Стельки с подогревом своими руками
Отматываем нихромовую проволоку. Я отмотал 65 см, длина определяется экспериментально.Стельки с подогревом своими руками
От 5 Вольт этот отрезок потребляет 0,7 А тока. И это все на одну ногу.Стельки с подогревом своими руками

Делаем штекер USB, оголяем и лудим провода. На сам штекер одеваем термоусадку, чтобы провод шел вертикально вниз.


Стельки с подогревом своими руками

Теперь этим отрезком нихромовой проволоки прошиваем центральную часть стельки. Пятка не задействована, так как мне показалось, что сильно греть ее не обязательно.


Стельки с подогревом своими руками

К нихромовой проволоки нельзя припаять провод. Для этого она просто наматывается на прод от USB и пришивается нитками к стельке. Получилось все довольно надежно.


Стельки с подогревом своими руками
Стельки с подогревом готовы!Стельки с подогревом своими руками

Немного расчетов

Итак, аккумулятор имеет емкость 3400 мАч и напряжение 3,7 В, батарея оригинальная и соответствует заявленным параметром (проверял лично). Вставляется она в павер-банк, в котором стоит преобразователь, повышающий выходное напряжение до 5 В. Следовательно, емкость будет меньше: 3,7*3400/5 = 2516 мАч.

Стелька потребляет 0,7 А от 5 В, следовательно: 2516/700 = 3,6 часа. И учитывая, что повышающий преобразователь имеет примерное КПД 90% будет: 3,6*0,9 = 3,24 часа.

В итоге, минимум 3 часа стелька будет греть своего хозяина непрерывно! На мой взгляд это отличный результат.

Испытания

Собираем Павер-Банк, вставляем аккумулятор.Стельки с подогревом своими рукамиСтельки с подогревом своими руками

Подключаем к стелькам и проверяем, но предварительно замеряем начальную температуру и она составила 21 градус.


Стельки с подогревом своими руками
Через пару минут температура выросла до 49 градусов по Цельсию.Стельки с подогревом своими руками
Вставляем в ботинки.Стельки с подогревом своими руками
Выводим USB кабель. При ходьбе он не мешается, сам проверял.Стельки с подогревом своими руками
Шьем крепление из эластичного жгута.Стельки с подогревом своими руками
В качестве замка для быстрого съема использована липучка.Стельки с подогревом своими руками
Сам готовый хомут.Стельки с подогревом своими руками
Вот так это выглядит на ноге.Стельки с подогревом своими руками
Ничего не заметно.Стельки с подогревом своими руками

В том же самом Али Экспресс, можно заказать уже готовые стельки с подогревом, так что если лень заморачиваться — просто купите.

Смотртие видео

Original article in English

85 фото и советы как и из чего сделать просто и быстро подогрев подошвы

Идея о создании стелек с подогревом известна уже более тридцати лет. В то время одна из компаний, которая занимается разработкой и изготовлением одежды и снаряжения для горнолыжников разработала такие стельки. Но они были сугубо индивидуальными и встраивались в определенный вид обуви.

После этого идея понравилась и другим группам людей. Особенно это касается рыбаков, охотников и туристов, которые предпочитают холодную пору года.

Это достаточно просто объясняется, так как морозы в нашей стране достаточно часто опускаются ниже двадцатиградусной отметки, а находится на снегу или льду даже в валенках не достаточно удобно, так как мороз делает свое дело.

Содержимое обзора:

Варианты источников подогрева

На самом деле таких источников всего два:

  • электрические батареи

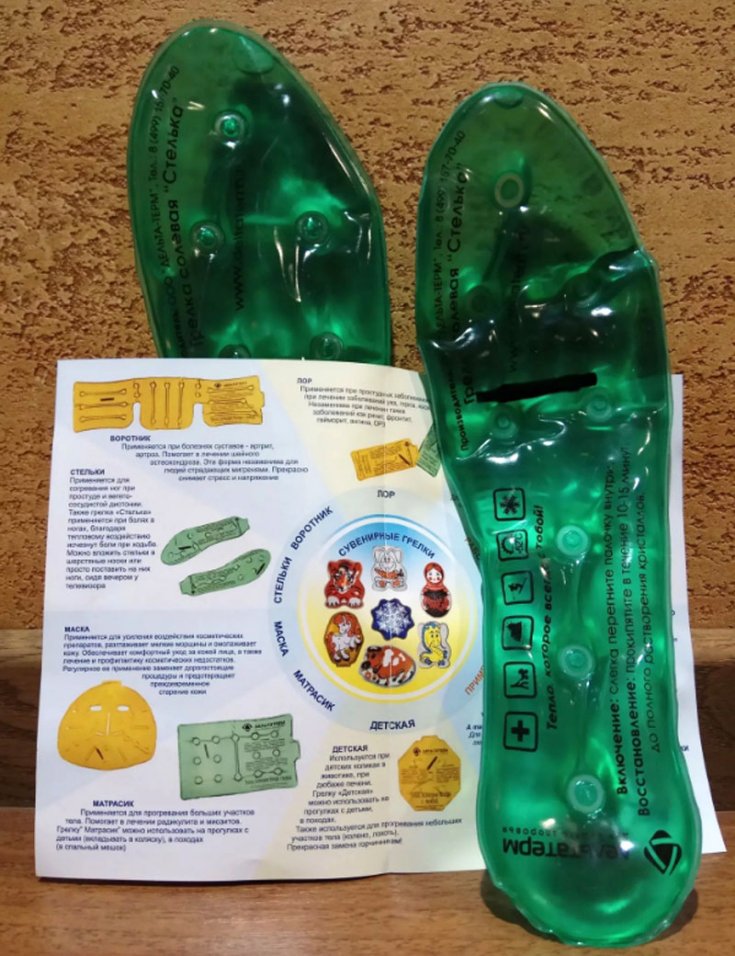

  • химическая реакция двух реактивов.

Каждый из этих способов имеет свои достоинства и недостатки. К достоинствам химических источников стоит отнести их автономность и отсутствие всевозможных проводов.

К недостаткам пользователи относят:

  • одноразовость
  • небольшой срок работы
  • невозможность регулировки температуры
  • малая выделяемая стелькой температура.

Способы передачи тепла

По способу передачи тепла от аккумулятора нагревателю электрические стельки с подогревом можно разделить на две категории:

  • проводные
  • беспроводные.

На самом деле провода все таки присутствуют всегда, но просто пользователь их не видит и они ему не мешают.

Такие варианты более всего относятся к промышленно выпускаемым стелькам, в которых аккумулятор встраивается в тело стельки и остается только разъем для зарядки.

Но цена на стельки с подогревом выпускаемыми известными компаниями достаточно велика. Поэтому большинство пользователей стараются выбрать более дешевый способ и изготовить их своими руками.

Самодельные варианты стелек с подогревом

В интернете можно найти достаточно много вариантов теплых стелек с подогревом. Причем многие сайты показывают не только фото стелек с подогревом, но и их чертежи и инструкции к изготовлению.

А некоторые видео хостинги выставляют даже ролики испытаний и производства таких стелек собственными руками.

Поэтому, рассматривая варианты, стоит вбирать тот, который под силам самостоятельно изготовить и тот, на который возможно приобрести все необходимые материалы.

Какой вариант материала выбрать для стелек

Для материала лучше всего тот, который обычно применяется для изготовления стелек и не проводит электричество. В домашних условиях это тонкий войлок.

Главное правильно распределить токопроводящий провод по всей площади стелек и надежно закрепить его, чтобы при движении он не перемещался по самой стельке.



Очень важно перед тем как начинать изготавливать стельки посмотреть в интернете отзывы о стельках с подогревом изготовленных своими рукам. Там могут быть советы, которые помогут их сделать более удобными.

ОБРАТИТЕ ВНИМАНИЕ!

Чертежи стелек с подогревом

Как уже писалось выше в интернете можно найти больше информации о способе изготовления стелек и эффективном их использовании. Выбрав подходящую схему стелек с подогревом своими руками необходимо приступать к подготовке материалов.

Важно что разработчики схемы уже разработали такие стельки и смогут дать дельные советы как по комплектации, так и особенностям сборки.

Стоит помнить,что необходимо обеспечить надежность контактов соединения самого нагревающего провода с кабелем подходящего к аккумулятору.

Обычно в качестве нагревательного провода используют нихромовую проволоку небольшого сечения. Длина этой проволоки определяет электрическое сопротивление стельки, а значит и температуру нагрева, а также максимальное время ее подогрева.

Нихромовая проволока не паяется. Ее можно соединить только с помощью специальных гильз. Поэтому соединение должно быть надежным, качественно обжатым наконечником с гильзой.

Сборка и испытание стелек с подогревом

Для человека имеющего элементарные знания в электротехнике сборка стельки с подогревом на аккумуляторе не представляет особого труда. Единственно за чем стоит проследить, так это качество сборки.

ОБРАТИТЕ ВНИМАНИЕ!

Так что же выбрать?

Итак, давайте ответим на поставленный в начале вопрос. Самостоятельно изготовить стельки с подогревом в домашних условиях возможно, но внешний вид их будет уступать фабричным. А вот стоимость будет в несколько раз меньше.

Фото стелек с подогревом

ОБРАТИТЕ ВНИМАНИЕ!

Также рекомендуем просмотреть:


Просмотров: 674

Стельки с подогревом


Данная самоделка будет полезна людям, проводящим много время на улице. Как правило, при холодной погоде первыми мерзнут ноги. Есть множество моделей стелек с подогревом от химических до электрических с дистанционным управлением. Данная модель отличается простотой изготовления и доступностью материалов.

Инструменты и материалы:
-Провод;
-Литий ионный аккумулятор 18650;
-Картон;
-Стельки двух размеров;
-10 метров медной проволоки 0,321 мм;
-Паяльник;
-Клеевой пистолет;
-Ножницы;
-Кусачки;
-Дырокол;
-Карандаш;
-Рулетка;
-Наждачная бумага;
-Термоусадочная трубка;
-Зажигалка;
-Разъем;
-Выключатель;
-Диод 1N4007;



Шаг первый: стелька
Сначала нужно изготовить основание для намотки провода. Из картона мастер вырезает стельку на один размер меньше. Например, если у Вас 43 размер, то вырезать нужно стельку 42 размера.

Далее по краю стельки дыроколом делает перфорацию.


Шаг второй: медный провод
Отрезает два куска медного провода. По пять метров на каждую стельку.


Наматывает провод по всей поверхности стельки. Можно делать больше витков в тех местах, где больше всего мерзнут ноги.

Вырезает еще две стельки из тонкого картона. Наклеивает их поверх нагревательного элемента.

Зачищает концы медного проволоки шкуркой. Припаивает к концам провод. Места соединения изолирует термоусадкой.

Термоклеем приклеивает край провода на стельке, сверху приклеивает кусочек материала. Припаивает к концам проводов штекеры.

Шаг третий: аккумулятор
Соединяет параллельно два аккумулятора. Обматывает их изолентой.

Шаг четвертый: монтаж

Согласно фото, монтирует цепь.

Выключатель и разъем с диодом закрепляет на аккумуляторе изолентой.

Шаг пятый: испытания
По словам мастера, испытания показали, что стельки, при полной мощности работают ок. 4 часов. Но по факту время больше так, как их нужно включать периодически, по мере остывания ног.

Шаг шестой: установка стелек
Из обуви мастер вытаскивает обычную стельку. Укладывает туда стельку с подогревом. Сверху кладет обычную. Аккумулятор закрепляет шнурками к обуви.

Весь процесс по изготовлению стелек с подогревом можно посмотреть на видео.


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
