Токарный станок из дрели сделать своими руками

О токарном станке в гараже мечтает каждый мастер, однако далеко не все могут позволить себе такое оборудование. Прежде всего, это связано не только с высокой стоимостью оборудования, но и с его размерами. Если возникает потребность выточить заготовку из дерева, то заменить полноценный агрегат сможет токарный станок из дрели, сооруженный своими руками. Сооружение такого устройства не занимает много времени, но самое главное, что этот агрегат сможет полноценно заменить специализированный агрегат для обработки дерева.

Что такое токарный станок и можно ли его сделать самому

Перед тем, как делать устройство, нужно представить себе заводской токарный станок и его конструкцию. Основывается заводское устройство на следующих элементах:

Станина или основание
Передняя бабка
Задняя бабка
Суппорт (его еще называют подручником)

Для чего нужны все эти элементы, разберемся подробно, чтобы иметь представление о том, что надо для изготовления самодельного токарного станка из дрели.

Основание — это устройство, соединяющее составные детали приспособления. Станина служит для устойчивости всего оборудования. Если это заводской станок, то станина на нем является неподвижной, что связано с большим весом всего оборудования
Передняя опора (бабка) — это часть устройства, которая предназначена для фиксации и совершения вращательных движений заготовки. Если говорить проще, то передней бабкой именуется крепление, которое расположено перпендикулярно к станине. На заводском станке к передней бабке крепится приводной механизм, за счет которого и производится вращение заготовки. Для этого фиксатор оснащен специальной конструкцией для центрирования заготовки, а также приводом ее в движение
Задняя опора — вторая точка закрепления обрабатываемой детали, которая отвечает не только за центрирование и свободное вращение, но еще и за регулирование длины, что зависит от размеров заготовок. Подвижный вал задней бабки центрирован с приводным валом передней бабки
Суппорт — его еще называют подручником, который предназначен для обработки заготовок. Подручник смещается по станине, что позволяет производить равномерную обработку вращающейся детали, фиксируемой в передней и задней бабке. За счет суппорта токарь перемещает режущий ручной инструмент в виде стамески по заготовке

Если расстояние между упором для резцов и обрабатываемой деталью будет большим, то в процессе режущий инструмент (стамеску), может выдернуть из рук. Чтобы предотвратить это явление, надо при сооружении самодельного станка учесть подвижность суппорта во всех направлениях. Зная, как устроен заводской токарный станок для обработки дерева, надо действовать, и начинать его создание из электрической дрели.

Выбираем материал для создания токарного агрегата

Часто среди домашних умельцев находятся такие, которые стремятся сделать токарный станок своими руками из дрели. Процесс создания вовсе не трудный, и для достижения положительного результата, понадобится взять необходимые материалы. Для создания самодельного токарного станка по дереву понадобятся такие инструменты и расходные материалы:

Электрическая дрель — служит в качестве приводного механизма. Она крепится к стенке передней бабки. Чтобы закрепить заготовку в патроне дрели, понадобится сделать специальный крепеж в виде трезубца
Для производства станины следует использовать ДСП, доску или верстак, на котором собирается устройство. Станина может быть изготовлена из стали, что положительно отразится на надежности самодельного устройства, однако при этом усложняется процесс изготовления устройства
Передняя и задняя бабки делаются из брусьев, досок или же железных уголков. От используемых материалов зависит прочность и надежность самодельного устройства
Суппорт также можно соорудить из бруска и доски, сделав из них конструкцию в форме буквы «Т». Если станина металлическая, то и суппорт также желательно делать из аналогичного материала. При этом нужно учитывать главное требование — это подвижность механизма во всех направлениях

Это интересно! Не рекомендуется для создания токарного станка брать пластик за основу, так как такая самоделка окажется не надежной, и в любой момент заготовка при обработке может вылететь из фиксаторов.

Деревообрабатывающие материалы при производстве станка применять можно, но при этом надо понимать, что на таких агрегатах можно обрабатывать лишь малоразмерные заготовки и детали, например, производство рукояток для ножей, ручек для мебели и т.п. Если нужен надежный станок, которым планируется пользоваться часто, то лучше сделать его из металлических конструкций.

Как быстро сделать станок токарный по дереву самостоятельно

Сделать из дрели полноценный токарный агрегат невозможно, так как для этого понадобится мощный электропривод. Сделать мини токарный станок из дрели легко, и для этого не понадобится много усилий и затрат. В качестве станины берется верстак, на который устанавливается электродрель. Станок по дереву практически готов, и остается только изготовить заднюю бабку для закрепления заготовок, и завершить процесс обустройством суппорта. Задняя бабка должна быть подвижной, поэтому в станине необходимо предусмотреть обустройство направляющих.

Начинать изготовление токарного станка нужно с подготовки чертежей. Чертежи помогут точно рассчитать размеры устройства, а также подобрать необходимые материалы. Изготавливать переднюю бабку не понадобится, так как ее роль будет выполнять патрон электродрели с зафиксированным трезубцем. Чтобы закрепить дрель в неподвижном состоянии, понадобится воспользоваться хомутами и струбциной. Хомутом крепится цилиндрическая часть, а струбциной нужно зафиксировать рукоятку, которая исключит проворачивание инструмента.

Принцип изготовления самоделки подразумевает выполнение следующих действий:

Перед тем, как закреплять дрель к верстаку, нужно установить проставки, которыми будет регулироваться расстояние патрона от столешницы. Это расстояние характеризует размер обрабатываемых заготовок. В качестве проставок используются доски соответствующей ширины и длины, устанавливаемые под электроинструмент
Для изготовления задней бабки используются брусья из дерева, в конструкцию которых крепится винт с возможностью регулирования, имеющий конусный наконечник
Для изготовления суппорта понадобится воспользоваться бруском из дерева, к которому крепится рейка. Длина рейки равна расстоянию между передней и задней опорами
Предусмотреть обустройство кнопки включения. Для этого можно вывести контакты на отдельную кнопку или заблокировать штатную кнопку в режиме включения, а запускать инструмент путем всовывания штепсельной вилки в розетку

При создании самодельного станка надо уделить должное внимание фиксации деревянной заготовки. На передней бабке в качестве такого крепления выступает трезубец. Его можно сделать из старого сверла. К сверлу надо приварить два цилиндрических концевика, которые будут располагаться на одинаковом расстоянии друг от друга. Кроме того, выступы должны располагаться в один ряд. Чтобы не изготавливать трезубец самостоятельно, можно использовать пику для перфоратора, срезав с нее хвостовик. Выступы на насадке нужны для того, чтобы вращающийся патрон электродрели приводил в движение заготовку.

Внимание уделяется также задней бабке, ведь от качества второго фиксатора зависит безопасность эксплуатации установки. В качестве задней бабки подойдет патрон от дрели или шуруповерта, в который следует закрепить коническую насадку. Использовать трезубец в конструкции задней бабки не нужно, так как она предназначена исключительно для фиксации заготовки.

Это интересно! Задняя бабка должна быть подвижной, поэтому этот момент следует предусмотреть еще на этапе проектирования и подготовки чертежей. Подвижность задней бабки нужна для того, чтобы регулировать силу прижима обрабатываемой детали, а также возможности установки заготовок разного размера.

Делаем из дрели токарный станок по металлу

Со станком из дрели все намного проще, чем с устройством для обработки металла. Если запланировали сделать из дрели станок для обработки металла, то необходимо понимать, что мощности двигателя электроинструмента недостаточно. Двигатель будет испытывать частые перегрузки, поэтому долго инструмент при продолжительном применении самоделки не прослужит.

Токарный станок из дрели по металлу надо изготавливать исключительно из металлических материалов. Конструктивно агрегат по дереву имеет сходство с устройством для обработки металла. Различие лишь в том, что токарный станок по металлу имеет суппорт с закрепленным ножом. В устройстве по дереву роль резака выполняет стамеска, которую удерживает токарь.

Если запланировали сделать токарный станок из дрели для обработки металлических заготовок, то обрабатывать можно исключительно детали из мягких видов стали, как медь, алюминий или бронза. Использовать в конструкции самоделки необходимо исключительно мощный и профессиональный электроинструмент. Бытовые дрели не подходят в качестве приводных устройств при изготовлении токарных устройств (по дереву и металлу), так как они быстро выйдут из строя.

Это интересно! Делая самодельный токарный станок, особое внимание нужно уделить не внешнему виду, а надежности крепежных устройств. Ведь опасность устройства заключается в том, что вращающаяся заготовка может вылететь из фиксаторов, и попасть прямо в мастера. Чтобы исключить получение серьезных травм, работать на таком устройстве необходимо не только в защитных очках, но и в каске.

Как увеличить функционал устройства

Сооруженный своими руками станок из дрели применяется не только для обрабатывания заготовок, но еще и для проведения таких манипуляций, как нанесение красящих веществ, а также производить перемотку двигателей и трансформаторов.

К самодельному токарному станку понадобится купить заводской набор приспособлений для обработки заготовок. С этим оборудованием можно производить разную обработку материалов. Достоинство самодельного устройства в том, что для его создания необходимо минимум вложений и затрат, но при этом максимум смекалки и воображения.

Подводя итог, нужно отметить, что простейший токарный станок по дереву сделать может каждый, у кого есть дрель. При необходимости дрель всегда можно извлечь, и использовать инструмент по своему прямому назначению. Пошаговая инструкция по изготовлению простейшего токарного станка из электродрели за 10 минут представлена на видео ниже.

Такой вариант вполне уместен к применению, но при эксплуатации такого оборудования понадобится соблюдать технику безопасности. Следует заметить, что обрабатывать можно исключительно малоразмерные заготовки.

Публикации по теме

Самодельный токарный станок из дрели

Я всегда хотел иметь токарный станок по дереву, но у меня не так много места в моей мастерской, поэтому я решил построить его сам, используя свою дрель. Для этого я использовал переходник для углового сверления и после многих испытаний у меня получилось.

Преимущество адаптера углового сверла заключается в отсутствии бокового напряжения на подшипниках сверлильного станка.

Видео с подробной инструкцией вы найдете внизу статьи!

Шаг 1: Материал и Инструменты

материалы

Угловая дрель
Деревянный стержень
Буковый брус
Сосновый брус
Элондо (африканское дерево)
Металлический стержень с резьбой (10 мм)
Titebond Клей классический для древесина
Воск Вуд
Эпоксидный клей
Деревянные вставки (с резьбой)
Листовая латунь
Винт с двойной резьбой (2)

инструменты

Японская пила
Блочная плоскость
Штангенциркуль Mitutoyo
Датчик Веритас
Долото
Хомуты
Сверлильный станок
Шлифовальная бумага
Сверла Форстнер

Шаг 2: Токарный станок

Прежде всего, я начал с платформы для токарного станка. Для этого я использовал древесину Элондо, тип африканской древесины, из-за ее твердости. Я разрезал 2 куска (50 см х 9 см х 2 см)

Шаг 3: Передняя бабка и Задняя бабка

Для этих двух частей токарного станка я использовал сосновое дерево, получая два равных куска по 25 см х 9 см х 6,5 см. Для присоединения их к ложе токарного станка я сделал шплинт.

На данный момент я не исправляю ни одну из упомянутых частей, чтобы иметь возможность продолжать работать с ними более комфортно.

Шаг 4: Введение углового сверла в переднюю бабку

Чтобы вставить угловую дрель в сосновую древесину, я измеряю ее диаметры и отмечаю древесину для ее сверления. Мы должны установить угловую дрель, как можно прямее в дереве. Эта задача очень важна, потому что будет сильное биение при отклонение больше 1 см.

Я делаю небольшие боковые надрезы на дереве, чтобы придать ему более привлекательный вид.

Шаг 5: Присоединение

Для соединения я использую клей для дерева, а чтобы придать ему еще больше прочности, я укрепляю его деревянными штифтами.

Шаг 6: Фиксация углового сверла

Чтобы закрепить угловое сверло на дереве, я использую листовую латунь, просверлив на нем четыре отверстия и прикрутив к дереву.

Шаг 7: Маховик задней бабки

Мы ищем центр между передней и задней бабкой с помощью сверла. Найдя, мы делаем отверстие, в которое введем металлический стержень с резьбой (10 мм). Мы заострили его с одного конца металлической пилкой.

Чтобы резьбовые стержни врезались в дерево, я вставляю деревянную вставку (с резьбой).

Наконец, когда кусок бука придает ему восьмиугольную форму, я использую его как маховик.

Шаг 8: Деревянные ручки

Для этого проекта я использовал две деревянные ручки, которые очень легко сделать.

Мы должны сделать два круга и разделить их поровну между 6 частями. Затем мы сверлим эти 6 отмеченных точек и, наконец, обрежем окружность пилой.

Чтобы придать ему более приятный вид, мы шлифуем кусок и, наконец, вставляем в дерево деревянную вставку (с резьбой).

Шаг 9: Задняя бабка

Отрежьте 3 см в нижней части задней бабки и просверлите центр.

Вставьте винт с двойной резьбой и привинтите одну из деревянных ручек к станине токарного станка. Эта система поможет нам отрегулировать расстояние в зависимости от части, которую мы собираемся обработать.

Результат был очень хорошим, так как он предлагает очень большое сопротивление и силу.

Шаг 10: Основа инструмента

Используя кусок сосновой древесины, отметьте внутреннюю толщину станины токарного станка и обрежьте излишки.

Рассчитайте центр куска и просверлите отверстие, куда мы вставляем винт с двойной резьбой, стараясь быть как можно более точным. Я сделал это своим сверлильным станком, и результат был идеальным.

Когда у нас будет этот кусок, мы представим его ниже станины токарного станка и будем работать с нашим будущим базовым инструментом.

Я сделал это с бука. Отметьте центральную линию, и сначала с помощью сверла, а затем с помощью зубила сделаем центральную направляющую, по которой двунитый винт будет скользить.

Шаг 10: Люнет Инструмента

Мы режем кусок бука (11 см х 3 см х 2 см) и с одной стороны с помощью плоскости блока делаем угол приблизительно 15º.

Отметьте центр на противоположной стороне созданного угла и введите деревянный стержень, образующий идеальный угол 90º.

Наконец, чтобы сделать его более устойчивым к эрозии, я положил латунный лист, закрепленный двухсторонней лентой.

Шаг 12: Итог

После нескольких тестов я очень доволен результатом. Он не занимает много места в мастерской и это огромный плюс!

Видео-Урок

Собираем токарный станок из дрели своими руками

Иногда возникает потребность в выполнении токарных работ в домашних условиях, что сделать без деревообрабатывающего инструмента практически невозможно. Для таких целей, когда нужно выточить из дерева какую-либо несложную деталь, можно сделать токарный станок своими руками из дрели. Такой самодельный станок будет как никогда-кстати в гараже у каждого мастера, поэтому рассмотрим особенности его производства.

Разбираемся в конструктивных особенностях оборудования

Для начала разберем, из чего же состоит простейший токарный станок. Главными элементами токарного станка выступают:

Станина.
Передняя бабка.
Задняя бабка.
Подручник(суппорт).

Станиной называется основание, посредством которого осуществляется крепление составных частей. Благодаря станине, обеспечивается устойчивость всего токарного станка. Станина на переносных станках имеет легкий вес, благодаря чему ее можно легко переставлять на другое место.

Передней бабкой именуется такой элемент, с помощью которого осуществляется фиксирование и вращение детали. Крепится же заготовка к патрону, который располагается в шпинделе. Передняя бабка может двигаться по станине, что осуществляется для центрирования и настройки взаиморасположения деталей.

Задней бабкой называется подвижный узел, посредством которого выполняется фиксирование и прижимание заготовки к шпинделю. Благодаря тому, что задняя бабка имеет свойство двигаться по направляющим, можно осуществлять обработку деталей разнообразной длины. Задняя бабка обязана быть соосносной со шпиндельным узлом.

1- струбцина; 2- передняя бабка; 3- подручник; 4- задняя бабка.

Суппортом называется подручник, который двигается по направляющим станины, и фиксируется в рабочем состоянии для выполнения работ с заготовкой. На небольших станках подручник играет роль упора для резцов. Режущий инструмент для обработки прижимается к опорной части, после чего придерживается вручную. Суппорт также имеет свойство перемещаться не только в продольном, но и в поперечном направлении.

Важно знать! Если расстояние от подручника до заготовки будет большим, то это может привести к вырыванию инструмента из рук и травмированию оператора.

Из чего можно сделать токарный станок по дереву

Сделать своими руками токарный станок для обработки древесины вовсе не сложно, особенно если за дело берутся домашние умельцы. Рассмотрим, что же можно использовать в качестве вышеупомянутых элементов при изготовлении самодельного инструмента.

В качестве передней бабки можно использовать самоцентрирующийся патрон. Станину лучше изготовить из металла, так как это обеспечит надежность самодельного инструмента. Металлическими также должны быть и рабочие элементы передней и задней бабки, так как от этого зависит надежность фиксации заготовки.

Важно знать! Не следует проверять эффективность применения других материалов, кроме металла, в качестве рабочих элементов задней и передней бабки. Использование дерева или пластика может привести к тому, что заготовка на полном ходу вращения электродрели может вылететь из устройства.

Для изготовления станины прибегают к применению уголков, так как в них проще всего выполнять затяжку и крепление подвижных деталей. Не стоит забывать о соосности передней и задней бабки поэтому, для начала нужно определиться с размерами передней бабки, а затем приступать к подгону и задней. подручник также можно изготовить из стальных уголков, для чего потребуется поработать болгаркой.

Токарный станок по дереву своими руками

Для изготовления мини токарного станка из дрели потребуется для начала определиться со станиной. Если же в гараже имеется ровный верстак, то он вполне сойдет за станину. Электродрель, которая будет играть роль привода и передней бабки, должна надежно фиксироваться. Закрепляется она к верстаку при помощи струбцины и хомута, фиксируемого на шейной части инструмента.

Только после того, как будет зафиксирована дрель, можно приступать к изготовлению задней бабки. В качестве такого упора можно использовать несколько брусков из дерева, внутрь которых должен быть установлен регулировочный винт с заточенным наконечником под конус. Суппорт изготавливается из деревянных брусков или металлического уголка, которые должны быть надежно закреплены к верстаку. Такой простейший станок по дереву позволит вытачивать разнообразные детали из дерева.

Немаловажно уделить внимание креплению деревянной заготовки на задней бабке, так как это должна быть надежная конструкция, чтобы заготовка не вылетела при прикосновении к ней режущим инструментом (стамеска).

Варианты и чертежи изготовления самодельного станка можно найти на нашем сайте или других ресурсах, но важно помнить, что все зависит от располагаемых комплектующих деталей, которые имеются в наличии, а также от фантазии мастера.

Можно ли из дрели создать токарный станок по металлу

Из электрической дрели можно изготовить не только токарный аппарат по дереву, но и по металлу. Стандартный токарный станок по металлу представляет собой монументальное оборудование, это сделано потому что при работе с металлом все детали станка испытывают огромные нагрузки.

Если возникла необходимость изготовить станок по металлу, то важно понимать, что использовать для его создания требуется только металлические элементы(дерево просто не выдержит увеличившихся нагрузок). Кроме того, электродрель должна быть надежно закреплена. Использование бытовой электродрели для станка по металлу приведет к ее выходу из строя в скором времени, так же как и при продолжительной работе с деревянными заготовками.

Важно знать! Для того чтобы не приходилось одной рукой держать стамеску для обработки заготовки, а второй кнопку пуска дрели, следует изготовить специальную конструкцию в виде хомута, посредством которой можно зажать кнопку инструмента и работать. В случае необходимости, можно извлечь вилку из розетки, а уже после снимать хомут.

На токарном станке из дрели по металлу получится работать только с маленькими заготовками исключительно из мягких сортов металла(алюминий, медь, бронза) в силу больших нагрузок. Кроме того, стоит помнить, что обработка металла на таком самодельном станке снижает срок эксплуатации электродрели, даже если используется профессиональный инструмент хорошего качества.

Дополнительные приспособления

Чтобы токарный станок из дрели стал более функциональным, можно оснастить его вспомогательными видами насадок и устройств. Применение таких приспособлений позволит выполнять следующие действия:

Наносить красящий материал, получая тем самым необычные узоры.
Нанесение спиральных насечек.
Осуществлять перемотку трансформаторов, что значительно упрощает процедуру. При этом важно выбрать минимальную скорость вращения шпинделя дрели.

В завершении стоит отметить, что главное при изготовлении самодельного станка, следует первоначально продумать, для каких целей он будет применяться. Если планируется его постоянное использование, то станок следует делать максимально качественным и надежным.

Как сделать мини токарный станок из дрели, который будет полезным для обработки пенопласта

Токарный станок необходим многим. Он позволяет обрабатывать разные материалы, и придавать формы нарезкам и заготовкам. На рынке предлагаются токарные станки самых разных размеров – от маленьких до громоздких. Однако лучшее качество станка можно гарантировать лишь в том случае, когда делаешь его сам, поэтому сейчас мы рассмотрим, как можно сделать токарный станок маленького размера, используя ручную электрическую дрель.

Делаем мини токарный станок из дрели в видео:

[media=http://www.youtube.com/watch?v=SDKKwm2dSG8]

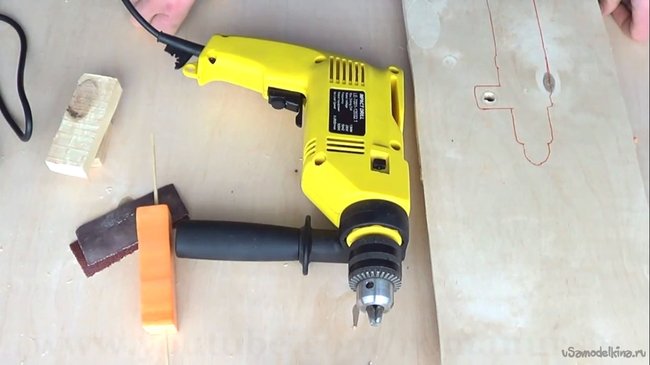

Итак, для начала нам понадобится кусок фанеры, к которому заранее нужно приклеить два деревянных бруска, чтобы получилось нечто похожее на столик, далее – дрель, которая должна иметь рукоятку, или другое самодельное крепление, заготовка для тестирования работы станка (в нашем случае пенопластовая), два типа наждачной бумаги – мелкая и крупная, а также два деревянных бруска.

Первым делом нам предстоит делать крепление для дрели. Поэтому необходимо поставить дрель на столик, то есть на кусок фанеры, обвести маркером, проделать отверстие под болт на верхней части ручки. Следует обратить внимание на то, что дрель должна стоять вверх ногами, а необходимо это для того, чтобы инструмент не перегревался, ведь по бокам и снизу у дрели есть ребра для охлаждения. Для того, чтобы закрепить дрель, нужно всего лишь снять болт ручки, провести его сквозь отверстие на фанере и закрепить ручку обратно.

Далее нам предстоит изготовление задней балки нашего станка. Для этого нам потребуется деревянный брусок и сверло небольшого диаметра (чуть больше шпажки для барбекю). Сверлим отверстие на бруске, крепим шпажку вместо сверла на дрели, проводим брусок через нее и фиксируем на фанере при помощи термоклея.

Осталось позаботиться о следующей части станка, которая позволит нам придавать формы нашим заготовкам. Для этого нам понадобится второй брусок и наждачные бумаги. Просто клеем бумаги на обе части бруска.

Заготовка, которую мы хотим обработать надевается на шпажку для барбекю. После этого остается лишь придать волю фантазии и при помощи наждачных бумаг разных размеров придавать формы нашим заготовкам.

Таким образом можно собственноручно создать мини токарный станок, который будет идеален для обработки пенопласта и деревянных брусков небольшого размера. Ту же технологию можно использовать для создания более мощных станков, которые позволят обрабатывать более серьезные материалы.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

изготовление и эксплуатация – Советы по ремонту

Токарный станок нужен для изготовления и обработки металлических деталей. Профессиональное оборудование стоит довольно дорого, поэтому в целях экономии можно изготовить самодельный токарный станок по металлу своими руками. Сделать это можно несколькими способами, а чертежи подобного изделия легко находятся в интернете. Использовать для изготовления можно подручные материалы, размер же станка может быть любым.

Самодельный токарный станок по металлу своими руками: изготовление и эксплуатация

Профессиональный токарный станок имеет высокую стоимость, поэтому имеет смысл изготовить подобное устройство самостоятельно

Составляющие мини-токарного станка по металлу своими руками

Любой самодельный токарный станок состоит из следующих элементов:

привод – основная часть механизма, которая отвечает за его мощность. Выбор привода необходимой мощности является одной из самых сложных задач. В небольших токарных станках по металлу своими руками можно использовать привод от обычной стиральной машины или дрели. Обычно, мощность этого элемента начинается от 200 Вт, а количество оборотов в минуту – от 1500;
станина – несущая рама конструкции, которая может быть изготовлена из деревянных брусков или стального уголка. Станина должна характеризоваться высокой прочностью, иначе вся конструкция может развалиться от вибраций во время работы;

Проекция и основные узлы токарного станка по металлу

задняя бабка – изготавливается из стальной пластины и привариваемого к ней стального уголка. Пластина упирается в направляющие станины, а основным назначением задней бабки токарного станка своими руками является фиксация металлической детали при обработке;
передняя бабка – часть, аналогичная задней бабке, но устанавливающаяся на подвижной раме;
ведущий и ведомый центры;
суппорт – упорный механизм для рабочей части.

Вращательный момент от двигателя к рабочей части станка может передаваться несколькими способами. Кто-то предпочитает напрямую устанавливать рабочую часть на вал двигателя – это экономит место и позволяет сэкономить на запчастях. Если же такой вариант невозможен, крутящий момент можно передавать при помощи фрикционной, ременной или цепной передачи. У каждого из этих вариантов есть свои преимущества и недостатки.

Ременная передача для электродвигателя является самой дешевой и характеризуется достаточно высоким уровнем надежности. Для ее изготовления можно использовать ремень для электродвигателя, снятый с любого другого механизма. Недостаток ременной передачи состоит в том, что со временем ремень может стираться и его придется менять тем чаще, чем интенсивнее вы работаете со станком.

Устройство передней и задней бабки токарного станка. Передняя бабка (слева): 1 — ремень клинообразный; 2 — шкив двухступенчатый; 3 — шпиндель; 4 — подшипник шариковый. Задняя бабка (справа): 1 — корпус; 2 — центр; 3, 6 — рукоятки; 4 — пиноль; 5, 12, 14 — винты; 7 — маховик; 8 — тяга; 9, 10 — рычаги; 13 — гайка

Цепная передача стоит дороже и занимает больше места, но и прослужит значительно дольше, чем ременная. Фрикционная передача имеет промежуточные характеристики между ременной и цепной.

Полезный совет! При сборке токарного станка выбирайте тот тип передачи, который лучше всего будет соответствовать поставленным задачам. Например, для мини-токарного станка своими руками лучше подойдет установка рабочей части непосредственно на вал.

Суппорт токарного станка своими руками: чертежи, как сделать из подручных материалов

Суппорт является одной из самых важных частей самодельного токарного станка – от него зависит качество будущей детали, а также количество времени и сил, которые вы потратите на ее изготовление. Эта часть располагается на специальных салазках, которые перемещаются по направляющим, расположенным на станине. Суппорт может двигаться в трех направлениях:

продольное – рабочая часть станка двигается вдоль заготовки. Продольное движение используется для вытачивания резьбы в детали или для снятия слоя материала с поверхности металлической заготовки;

Токарный станок по металлу, созданный своими руками

поперечное – движение перпендикулярно оси заготовки. Используется для вытачивания углублений и отверстий;
наклонное – движение под разными углами для вытачивания углублений на поверхности заготовки.

При изготовлении суппорта токарного станка своими руками стоит учитывать тот момент, что данная часть подвержена износу в результате возникающих во время работы вибраций. Из-за них крепления расшатываются, возникает люфт, все это влияет на качество изготавливаемой детали. Для того чтобы избежать таких неполадок, суппорт необходимо регулярно подстраивать и регулировать.

Регулировка самодельного суппорта для токарного станка своими руками осуществляется по зазорам, люфту и сальникам. Регулировка зазоров нужна в том случае, когда износился винт, отвечающий за перемещение части в продольной и поперечной плоскостях. В результате трения суппорт начинает расшатываться при нагрузках, что значительно снижает точность изготовления детали. Устранить зазоры можно путем вставки клиньев между направляющими и кареткой. Люфт детали устраняется при помощи закрепляющего винта.

Если же в вашем станке износились сальники, их следует тщательно промыть и пропитать свежим машинным маслом. В случае критического износа сальники лучше полностью заменить на новые.

Устройство суппорта: 1 — каретка суппорта; 2 — ходовой винт; 3 — поперечные салазки суппорта; 4 — поворотная часть суппорта; 5 — направляющие поворотной части; 6 — резцедержатель; 7 — винт для закрепления резцедержателя; 8 — винты для закрепления резцов; 9 — рукоятка для поворота резцедержателя; 10 — гайки; 11 — верхняя часть суппорта; 12 — поперечные направляющие каретки; 13 — рукоятка для перемещения верхней части суппорта; 14 — рукоятка для перемещения поперечных салазок; 15 — рукоятка для включения подачи суппорта от ходового винта; 16 — маховичок для продольного перемещения суппорта; 17 — фартук

Самодельный токарный станок по металлу своими руками: порядок сборки

Сборка механизма выполняется в следующем порядке:

Из металлических балок и швеллеров собирается рама станка. Если вы собираетесь работать с большими деталями, то и материалы для сборки рамы нужно использовать с расчетом на большую нагрузку. К примеру, если планируется работать с металлическими заготовками длиной свыше 50 мм, толщина материалов для рамы должна начинаться от 3 мм для уголков и от 30 мм – для стержней.
На швеллеры устанавливаются продольные валы с направляющими. Валы могут быть приварены при помощи сварки или закреплены болтами.
Изготавливается передняя бабка. Для изготовления передней бабки токарного станка своими руками используется гидравлический цилиндр с толщиной стенок от 6 мм. В цилиндр необходимо запрессовать два подшипника.
Прокладывается вал. Для этого используются подшипники с большим внутренним диаметром.
В гидравлический цилиндр заливается смазывающая жидкость.
Устанавливается шкив и суппорт с направляющими.
Монтируется электропривод.

Кроме того, по чертежам токарного станка по металлу своими руками видно, что для повышения устойчивости резцового механизма изготавливается подручник, а на нижней части конструкции закрепляется тонкая полоса металла. Последняя служит для защиты рабочей части станка от деформации в процессе работы.

Устройство самодельного токарного станка для обработки металла: 1, 7 — швеллеры; 2 — ходовая труба; 3 — задняя бабка; 4 — поддон для сбора стружки; 5 — суппорт; 6 — ходовой винт; 8 — электрический двигатель; 9 — неподвижная передняя бабка; 10 — лампа в защитном колпаке-отражателе; 11 — сетчатый экран для защиты токаря от стружки; 12 — опора

Полезный совет! Токарный станок по металлу, собранный своими руками, может быть использован не только по прямому назначению, но и для шлифовки и полировки металлических деталей. Для этого к электрическому валу присоединяется шлифовальный круг.

Выбор электродвигателя для станка

Самой важной частью самодельного токарного станка по металлу, видео изготовления которого можно легко найти в интернете, является электромотор. Именно с его помощью осуществляется движение рабочей части станка. Соответственно, от мощности этого механизма зависит мощность всей конструкции. Она выбирается в зависимости от размеров металлических заготовок, с которыми вы планируете работать.

Если вы планируете работать на станке с мелкими деталями, для этого вполне подойдет мотор с мощностью до 1 кВт. Его можно снять со старой швейной машинки или любого другого подобного электроприбора. Для работы с крупными запчастями вам понадобится двигатель с мощностью в 1,5-2 кВт.

При сборке по готовым чертежам самодельного токарного станка по металлу учитывайте, что все электрические части конструкции должны быть надежно изолированы. Если у вас нет необходимого опыта работы с электрическим оборудованием, лучше обратиться за помощью по подключению к специалисту. Так вы будете уверены в безопасности работы и надежности конструкции.

Асинхронный двигатель является оптимальным вариантом для самодельного токарного станка

Изготовление токарного станка из дрели своими руками

Если вы хотите сэкономить на запчастях и значительно упростить себе задачу по сборке самодельного токарного станка, в качестве привода можно использовать обычную электрическую дрель. У такого конструктивного решения есть ряд преимуществ:

Возможность быстрой сборки и разборки конструкции – дрель легко отсоединяется от станины и может быть использована по прямому назначению.
Простота переноса и транспортировки станка – хороший вариант, если вам приходится работать с металлическими заготовками в гараже и на улице.
Экономия – дрель выступает не только в качестве электродвигателя, но и избавляет от необходимости использовать передачу, а также позволяет использовать сменные насадки в качестве рабочего инструмента.

Конечно, есть и отрицательные стороны у токарного станка из дрели. Как сделать обработку с помощью данного инструмента крупных деталей возможной? Это практически неосуществимо, так как у дрели относительно небольшой крутящий момент и большое число оборотов. Конечно, можно повысить эти параметры, если все-таки установить ременную передачу и с ее помощью передавать вращающий момент от дрели на шпиндель, но это в значительной мере усложнит конструкцию, главным преимуществом которой является простота и компактность.

Схема устройства самодельного токарного станка на основе дрели: 1 — крепления к столу или верстаку; 2 — передняя опора; 3 — опора под заготовку; 4 — задняя опора

Изготовление самодельного настольного токарного станка по металлу на основе дрели имеет смысл в тех случаях, когда у вас нет необходимости в проведении масштабных работ, а вытачивать нужно только мелкие детали.

Для изготовления токарного станка по металлу на основе электродрели вам понадобятся те же детали, что и для обычной конструкции за исключением электродвигателя и передней бабки. Роль последней также выполняет дрель. Учитывая компактность конструкции, в качестве станины может использоваться обычный стол или верстак, на котором будут фиксироваться все составляющие станка. Сама дрель закрепляется в конструкции при помощи хомута и струбцины.

Полезный совет! Функциональность токарного станка на основе электродрели можно существенно расширить, если добавить к его конструкции различные насадки и дополнительные приспособления.

С помощью самодельного токарного станка можно не только вытачивать детали, но и наносить на вращающуюся заготовку краску, осуществлять намотку проволоки на трансформатор, делать на поверхности детали спиральные насечки и выполнять многие другие действия. Кроме того, если собрать для станка приставку-копир, то с ее помощью можно быстро и без особых усилий производить небольшие одинаковые детали.

Чертеж передней опоры, внутри которой закрепляется дрель

Особенности работы токарных станков по металлу своими руками, видео-инструкции как способ избежать ошибок

Как и у любого другого оборудования, у самодельных токарных станков есть свои особенности, которые необходимо учитывать при сборке и эксплуатации. К примеру, при работе с крупными деталями или при использовании мощного электродвигателя возникают сильные вибрации, которые могут привести к серьезным погрешностям при обработке детали. Чтобы избавиться от вибраций, ведущий и ведомый центры станка необходимо устанавливать на одной оси. А если планируется устанавливать только ведущий центр, к нему должен крепиться кулачковый механизм.

В настольных токарных станках своими руками по металлу не рекомендуется устанавливать коллекторный двигатель. Он склонен к самопроизвольному увеличению числа оборотов, что может привести к вылету детали. Это, в свою очередь, может привести к производственным травмам или порче имущества. Если же без установки коллекторного двигателя никак не обойтись, в комплекте с ним обязательно нужно устанавливать редуктор для понижения оборотов.

Идеальным вариантом двигателя для самодельного токарного станка является асинхронный. Он не увеличивает частоту оборотов во время работы, устойчив к большим нагрузкам и позволяет работать с металлическими заготовками с шириной до 100 мм.

Самое главное при работе на токарном станке — соблюдение техники безопасности

Правила установки и эксплуатации любого типа электродвигателя для токарного станка можно посмотреть в многочисленных видео-инструкциях в интернете. С их помощью вы не только избежите распространенных ошибок при сборке, но и сэкономите время и силы благодаря наглядности материала.

Техника безопасности при работе с самодельным токарным станком

При работе с конструкцией следует соблюдать определенные меры безопасности. Так, после сборки станка нужно осуществить проверку его работоспособности. Шпиндель должен вращаться легко и без задержек, передний и задний центры должны быть выровнены по общей оси. Центр симметрии вращающейся детали должен совпадать с осью ее вращения.

На любом видео токарного станка своими руками видно, что после монтажа электродвигателя он накрывается специальным кожухом. Последний служит не только для защиты оператора станка, но и для защиты самого мотора от попадания пыли, металлических частиц и грязи. Для станка, изготовленного на основе электродрели, такой кожух не нужен.

Полезный совет! Если вы планируете монтаж конструкции на основе мощного электродвигателя, то обязательно убедитесь в том, что для работы с ним хватает мощности вашей электросети. В домашних условиях лучше обойтись мотором от бытовой техники, который точно будет работать от напряжения в вашей розетке.

Пример токарного станка по металлу, собранного своими руками

Также следует придерживаться следующих правил безопасности:

Рабочий инструмент обязательно должен располагаться параллельно поверхности обрабатываемой заготовки. В противном случае он может соскочить, что приведет к поломке станка.
Если вы обрабатываете торцевые плоскости, деталь должна упираться в заднюю бабку. При этом очень важно соблюдать центровку, иначе вы рискуете получить бракованную деталь.
Для защиты глаз от металлических стружек и частиц можно соорудить специальный щиток или просто пользоваться защитными очками.
После работы конструкцию обязательно нужно чистить, удаляя металлические опилки и другие отходы производства. Внимательно следите за тем, чтобы мелкие части не попадали в электродвигатель.

Варианты модернизации самодельного токарного станка

Если вам нужен механизм, который сможет не только выполнять токарные работы, но и шлифовать, и красить заготовку, базовый станок можно легко модифицировать. Лучше всего делать это для конструкции на основе электродрели, так как заменить рабочую часть в ней проще всего.

Токарный станок может быть многофункциональным устройством в мастерской, с помощью которого можно выполнять различные работы, в том числе бытовые: заточку ножей, ножниц и пр.

Существует несколько популярных модификаций токарного станка по металлу. Как сделать конусообразное отверстие? Для этого к основанию необходимо прикрепить два напильника таким образом, чтобы они образовывали трапецию. После этого монтируется пружинный механизм, который обеспечивает подачу напильников вперед и под углом, что позволяет сверлить в детали конусообразные отверстия.

Кроме того, для работы с металлическими деталями разной длины можно сделать станок с разборной основой. При помощи нескольких досок или металлических уголков можно приближать или отдалять рабочий инструмент к креплениям, удерживающим деталь, а также менять размер зазора между креплениями. Удобнее всего делать такую конструкцию на основе обычного стола или верстака.

Если прикрепить к электродвигателю в качестве рабочего инструмента шлифовальный круг, при помощи станка можно заниматься не только полировкой поверхности детали, но и заточкой ножей, ножниц и других бытовых инструментов. Таким образом, токарный станок превращается в удобный многофункциональный механизм.

Создание токарного станка своими руками позволит получить оборудование, оптимально подходящее под нужды владельца

Сборка токарного станка в домашних условиях является достаточно простой задачей, которую еще больше упрощают многочисленные видео-инструкции и чертежи из интернета. При этом собрать конструкцию можно буквально из подручных частей, используя для этого старую бытовую технику и отходы монтажного и строительного производства.

Основное преимущество самостоятельной сборки – это экономия средств. Кроме того, стоит отметить возможность самостоятельно регулировать габариты и мощность устройства, чтобы приспособить его под свои нужды. Самодельный станок может быть не только большим, но и совсем миниатюрным, предназначенным для обработки мелких деталей.

Как сделать самодельный токарный станок из дрели для дома

Желание мастерить своими руками полезные вещи для интерьера квартиры можно реализовать в небольшой мастерской. Часть ее оборудования легко изготовить самостоятельно из стандартного набора обычных инструментов, которые имеются практически у каждого владельца частного дома.

Рассмотрим один из вариантов конструкции подобного приспособления. Надеемся, что наши советы помогут домашнему мастеру сделать самодельный токарный станок для обработки древесины из электрической дрели, использовать его надежно и безопасно.

На основе собственного опыта можно утверждать, что многим подросткам нравится заниматься процессом творчества на токарном станке, вытачивать из дерева простые предметы кухонной утвари, рукоятки для инструмента, а также спортивные нунчаки, матрешки и даже шахматы.

Содержание статьи

Конструкция токарного станка из дрели

Первое подобное устройство мной было изготовлено более двадцати лет назад по материалам одного из журналов “Сделай сам”. От него остались только фотографии, с которых я и представляю чертежи со своими комментариями.

Их дополнительно иллюстрируют картинки готовых деталей, сфотографированные с разных ракурсов. Они позволят вам лучше понять процесс изготовления деталей токарного станка из дрели.

Для работы потребуется изготовить:

переднюю бабку, в которую вставляется электрическая дрель домашнего мастера;
заднюю бабку с подвижным фиксирующим центром;
упор для резца;
наконечник-фиксатор крепления заготовки в дрели;
станину станка;
струбцины или другие крепления.

Главное условие безопасной работы с этим устройством — это четкое, надежное закрепление всех деталей на общей устойчивой станине. Она обеспечит правильное вращение заготовки, может быть из металла или дерева. Я использовал толстую, широкую доску-верстака. Допустимо монтировать все части струбцинами на прочном столе, как показано на чертеже.

На картинке специально выделена единая ось вращения красного цвета. Ее соблюдение в горизонтальном направлении обеспечит оптимальную обработку заготовки без биений и лишних качаний.

Ее выставляют положением высоты и направления оси вращения патрона дрели с центром задней бабки, а также правильным креплением деревянной заготовки.

Передняя бабка

Материалом для ее изготовления было решено использовать многослойную березовую фанеру и алюминиевые уголки, как показано на чертеже. Также можно применить толстый гетинакс или стеклотекстолитовые пластины. Их суммарная толщина должна обеспечить надежное удержание дрели за гнездо крепления дополнительной рукоятки.

Для этого в центре заготовки прорезается отверстие. Его можно просверлить кольцевым сверлом. Я вырезал в многослойной фанере обычным ручным лобзиком после скрепления плит винтами крепления уголков. Потом немного доводил поверхность круглым напильником.

С одной стороны бабки пилой делается прорезь шириной около двух мм. Она нужна для фиксации дрели в гнезде за счет сжатия шпилькой. Для последней потребуется создать полость: просверлить в вертикальном направлении или просто прорезать ножом, предварительно разобрав крепление.

Фиксирующий винт шпильки в корпусе передней бабки вставляется через высверленное отверстие, а уголки к доске основания крепят шурупами.

Задняя бабка с регулируемым центром

Корпус крепления делают по той же технологии, что и ранее. Только центральное отверстие прорезают по внешнему диаметру втулки подвижного центра. Он должен свободно перемещаться вдоль оси за счет вращения ручки маховика и стопориться винтом фиксирующей рукоятки, как показано на чертеже.

Однако узел фиксации в моей конструкции бабки несколько отличается: используется не боковое, а горизонтальное сжатие резьбы контрящей гайкой. Ее приходится просто дожимать гаечным ключом.

Сравнивайте оба способа и выбирайте тот, который вам подойдёт лучше.

Центр и втулку своими руками домашнему мастеру без токарного станка по металлу не изготовить. Я его заказывал у токаря по размерам.

Поверхность центра является базовым основанием для вращения деревянной заготовки. Ее требуется отшлифовать и закалить, можно даже немного смазывать. Это уменьшит потери на трение.

Вместо колеса ручного вращения шпинделя, как показано на чертеже, я установил обыкновенную рукоятку вентиля от старого водопроводного крана, сточив под нее напильником посадочное гнездо с конца резьбы.

Можно даже просто приварить в центр пруток, но тогда конструкция крепления станет неразборной.

Способы крепления заготовки в токарном станке

Вытачиваемые детали могут быть длинной формы или короткие, широкие в виде чаши. Они устанавливаются разными способами.

Крепление длинных заготовок

Способ монтажа показан на самом первом чертеже. В дрель вставляется наконечник специальной конструкции: пруток диаметра 8÷10 мм с трезубцем на окончании.

Для его изготовления можно использовать шпильку с резьбой, простую и барашковую гайки, которые плотно обжимаются на витках резьбы гаечным ключом. Конец шпильки стачивают на конус. От него отступают 10÷15 мм до кромки барашка.

Эта часть будет входить в торец заготовки. В нем посередине просверливают на глубину порядка 10÷15 мм отверстие для центровки заготовки шпилькой и делают пропил, в который входят ушки барашка, передающие вращение патрона.

Вполне допустимо в шпильке просто сделать центральную прорезь и вварить туда плоский трезубец.

С обратной стороны длинная заготовка при вращении в токарном станке удерживается центром задней бабки.

Оправка для коротких деталей

Верхняя часть зажимается в патроне дрели, а с обратной стороны оправки вставляется заготовка из древесины. Через просверленные отверстия ее фиксируют шурупами в трубчатой полости.

Необходимо учитывать, что при креплении заготовки через центр оправки без задней бабки на подшипники дрели действуют боковые нагрузки. Поэтому большие усилия создавать нельзя.

Подобная конструкция оправки позволяет вырезать даже внутренние полости деталей, делать кубки, чаши, солонки и подобную утварь.

Конструкция упора для резца

Материалом верхний полки рекомендуют уголок 25х25 длиной 120 мм. Его вполне достаточно для обработки коротких заготовок, а для более длинных можно размер увеличить. По этому принципу я делал сразу три разных верхних части.

Уголок приваривают к прутку и вставляют в вертикальную трубку-стойку, в которой жестко зажимают стопорным винтом. К ее нижней части приварена скоба из толстой проволоки. Она фиксируется в основании зажимным болтом с гайкой, вставляемыми через отверстие столешницы.

Благодаря длине скобы упор можно перемещать в различные точки основания, а ослабленный стопор верхней полки позволяет ее регулировать относительно оси вращения токарного станка.

Подготовка заготовок

Древесину следует хорошо просушить и выбрать без трещин. Хорошие изделия получаются из лиственных пород деревьев: березы, яблони, груши, дуба и других плодовых. Твердость материала влияет на скорость его обработки.

До установки заготовки в токарный станок ей необходимо придать цилиндрическую форму топором, рубанком, ножом. Это значительно сократит время ее обработки, уменьшит нагрузки на электродвигатель.

Под центры вращения передней и задней бабок в заготовке необходимо просверлить отверстия по торцам подготовленных цилиндров, а для трезубца — выполнить пропил.

Короткие заготовки для крепления в оправке винтами требуется делать с выступом, плотно входящим в ее полость.

Инструменты

Для обработки вращающейся заготовки потребуется инструмент — резцы. На первых порах можно обходиться обыкновенными стамесками, добиваясь их хорошей заточки.

С приобретением опыта потребуются конструкции резцов:

полукруглых — обдирочных, черновых;
плоских для точной обработки: подрезки, отрезки, выравнивания.

Их несложно делать своими руками на наждачном станке или просто купить готовый комплект в магазине.

Возможности токарного станка

Первоначально я пользовался дрелью конструкции советского производства с тиристорным регулированием скорости вращения и мощностью всего 300 ватт. Она у меня проработала до износа коллекторного механизма более 30 лет при разных нагрузках, включая экстремальное сверление бетонных плит. Перфораторов в то время просто не было в продаже.

Для неспешных мелких поделок этой мощности достаточно. Но для нормальной работы лучше использовать конструкцию современной дрели ватт хотя бы на 800. Разница сразу скажется.

Для многих видов работ большие скорости вращения не нужны: приходится пользоваться регулятором. В таком режиме нагрузка на двигатель возрастает, а резерв его мощности, да и всей конструкции, просто необходим.

С целью повышения эффективности токарного станка я вместо дрели установил трехфазный асинхронный электродвигатель, сделав ему конденсаторный запуск от однофазной сети.

Это позволило вытачивать длинные и прочные заготовки наподобие черенков лопат и другого дачного инструмента.

Для крепления деревянной заготовки к двигателю пришлось делать втулку с фиксацией стопорным винтом на валу вращения и Ш-образным наконечником, вставляемым в центр распила древесины.

На всех фотографиях видно, что мой токарный станок изготовлен давно, а хранится в мастерской, куда проникает влажный воздух. За несколько лет появились хорошо заметные следы коррозии. Не допускайте такие случаи со своим инструментом.

Если задумаетесь над созданием конструкции токарного станка для обработки древесины не из дрели, а за счет асинхронного двигателя, то лучше для его питания использовать трехфазное напряжение стандартной величины 380 вольт. Потери мощности будут минимальными.

Для однофазной сети 220 В можно подключить частотный преобразователь, который позволит использовать всю мощность, заложенную в конструкцию трехфазного асинхронного двигателя. Такие устройства имеются в продаже по вполне допустимой цене. Их удобно использовать на разных двигателях.

Оборудуя рабочее место токаря, уделите повышенное внимание мерам безопасности и подбору электрических защит. Подключение электродвигателя обязательно выполняйте только через автоматический выключатель, который ликвидирует аварии, связанные с короткими замыканиями и перегрузками.

Необходимость подключения электроинструмента через УЗО определяйте по местным условиям. Но в критических ситуациях защиты лишними не бывают.

Конструкцию задней бабки можно улучшить за счет включения в центр упорного подшипника, например, типоразмера №607. Сразу снизится трение, расходуемое на вращение заготовки, исключится ее горение.

Для лучшего восприятия материала рекомендуем посмотреть видеоролик владельца Добрый Гена “Универсальный токарный станок из дрели по дереву своими руками”.

Задавайте вопросы в комментариях. Сейчас вам удобно поделиться материалом с друзьями в соц сетях.

Полезные товары

Самодельный токарный станок по металлу своими руками

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ
