Буржуйка для гаража своими руками

Печь-буржуйку для обогрева помещений начали широко использовать еще лет сто назад. После того как появилось центральное отопление, металлические буржуйки перекочевали из квартир и домов на дачи и в гаражи.

Одним из самых существенных недостатков буржуйки, можно считать условия ее теплоотдачи. Ее тепло ничем не аккумулируется и почти все уходит через трубу наружу. Такая печь эффективна только вблизи места установки и только во время горения топлива.

Для того чтобы повысить эффективность работы буржуйки, нужно использовать теряемое тепло. Максимальные потери происходят через дымоход, который при работающей буржуйке раскаляется.

Дымоход можно превратить в нагревательный элемент, изменив его прямую форму на ступенчатую, благодаря чему увеличивается площадь теплоотдачи.

В данной статье мы расскажем как сделать буржуйку для гаража своими руками из различных материалов. Самый простой выход – это взять за основу старый газовый баллон (в котором развозили газ пропан). За неимением баллона можно использовать 40-литровую молочную флягу или любую другую металлическую заготовку.

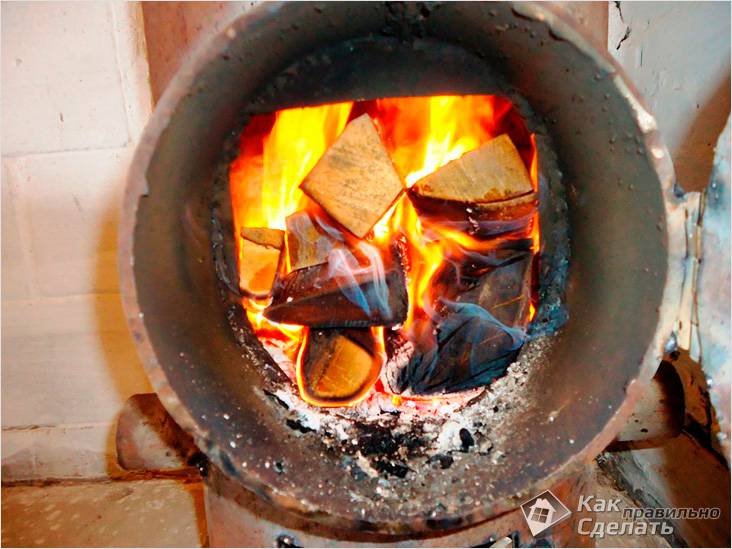

Из газового баллона

Начинать работы нужно с чертежа, но не на бумаге, а на самом баллоне. Маркером размечается будущая дверца топки и поддувало. Дверца должна быть расположена по центру баллона, а поддувало – в его нижней части. Расстояние между ними выдерживается не более 10 см, и по середине проводится замкнутая линия. По ней болгаркой баллон разрезается на две части.

Из 16-миллиметровой арматуры сваривается решетка, которая приваривается к нижней половине, после чего обе части баллона снова стыкуются.

В местах, предназначенных для петель, делаются надрезы. Затем там привариваются петли, и вырезается дверца. Такая же операция проводится и с поддувалом.

Остается обустроить дымоход. Для этого болгаркой срезается вентиль, а на его место приваривается металлическая труба, диаметр которой должен быть 80-90 мм. Дымоход врезается в систему гаражной вытяжки или выводится через стену наружу.

Из баллона

Из молочной фляги

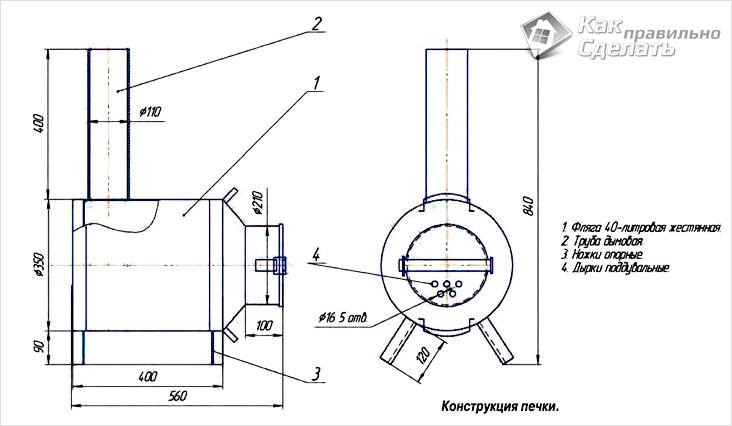

Схема буржуйки из фляги

Металлический бидон – отличная вещь в хозяйстве, пригодная для хранения красок, моторных масел, горючего. Конструкция фляги идеально подходит для изготовления из нее печки-буржуйки, но в качестве отопительного прибора она окажется не настолько долговечной как хотелось бы, стенки у нее недостаточно толстые. С уверенностью можно сказать, что ее хватит на 2-3 сезона.

Как самостоятельного изготовления буржуйки нужно выполнить несколько операций.

Для начала надо разметить, а потом вырезать в нижней части бидона, почти у самого дна, отверстие для дымохода. В завершающей стадии работ труба прихватывается сваркой. Диаметр дымохода выбирается от 8 до 12 см. Удлиняется дымоход после того, как печь будет изготовлена и установлена.

Крышка бидона – это уже готовая дверца печи с удачной защелкой, в ней остается только просверлить несколько поддувальных отверстий, диаметр которых может быть 15-18 мм. Делается это в нижней части крышки.

Из уголка или обрезков труб изготавливаются 4 ножки равной длины, которые затем симметрично привариваются к нижней части бидона. Перед дверцей можно постелить металлический лист, чтобы случайно упавший уголек не попал на легковоспламеняющийся материал.

Ручки фляги – удобная штука для переноски буржуйки с места на место, взявшись за них можно легко вытряхнуть накопившуюся в печке золу. Именно для этой операции дымоход лучше сделать разъемным.

Ну, вот и все, остается только испытать новую печку.

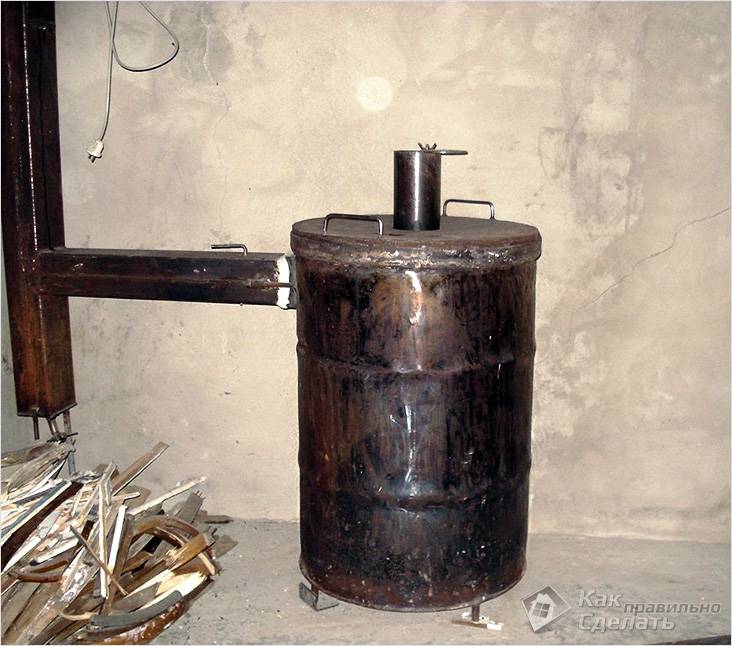

Установка

Использование буржуек, сделанных в домашних условиях, равно как и любых других отопительных установок, требует четкого соблюдения техники безопасности. Изначально следует осуществить выбор места для установки буржуйки. Этот агрегат, как показывает практика, лучше устанавливать в углу, а именно возле стен, противоположных по расположению к воротам гаража.

Не устанавливайте буржуйку ближе чем на 1,5 м к месту расположения автомобиля. Стоит учесть, что все быстровоспламеняющиеся материалы и изделия должны быть расположены в удалении от буржуйки также минимум на 1,5 м.

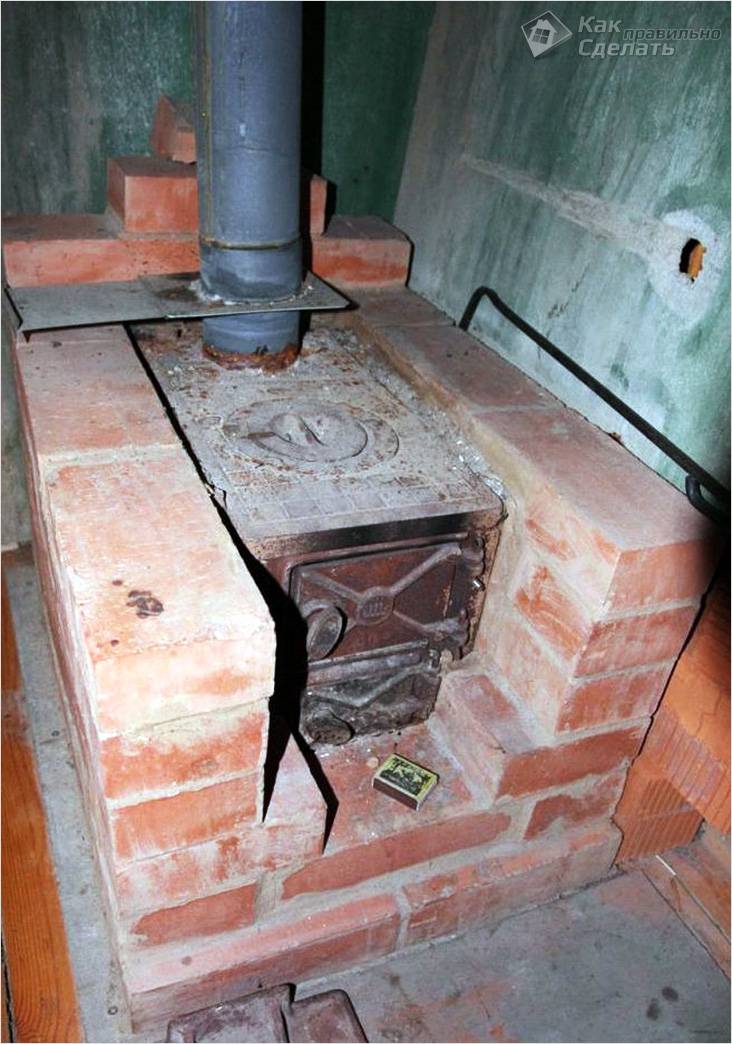

Печку лучше обложить со всех сторон кирпичными стенками. Так, будет исключена вероятность прикосновения к раскаленной печи, а также будет аккумулироваться тепло, вырабатываемое от ее топки. Таким образом, вы увеличите КПД устройства в несколько раз.

Увеличение КПД печи

Если стены гаража выполнены из дерева, то между ними и печкой должно быть определенное расстояние, а именно не меньше 100 см. Кроме того, во избежание воспламенения постройки, стены возле буржуйки следует обложить асбестовыми листами/кирпичом или иными огнеупорными материалами.

В качестве основания под буржуйку можно использовать лист из стали, имеющий толщину 1–2 см. Еще вариант – залейте бетонную стяжку. Благодаря этим действиям вы сможете предотвратить распространение огня, если вдруг из топки выпадут угольки/искры и т. д.

Для использования буржуйки в гараже следует предварительно сделать в нем качественную приточную вентиляцию. Свежий воздух должен поступать сюда в достаточном объеме, что обеспечит нормальное горение огня. В качестве вентиляции вполне может служить небольшой зазор между землей и гаражными воротами. В противном случае вам придется делать специальный канал для своевременного притока воздуха в гараж, что не очень выгодно с экономической точки зрения.

Буржуйка сильно раскаляется при горении в ее топке огня, поэтому нельзя оставлять около нее легковоспламеняющиеся материалы, такие как древесина, масла и смазки, бензин и т. д. Это может привести к катастрофе.

С конфоркой

Если оснастить буржуйку баком для воды, то печь можно будет использовать для ее подогрева. Установив на ней конфорки, у вас будет возможность осуществлять также подогрев еды.

На всю работу по изготовлению печи-буржуйки уйдет не более 2 часов, а радоваться результатам своего труда можно будет несколько сезонов.

Видео

Удачный пример создания буржуйки из подручных средств в видеоформате:

Чертежи

Предложенные нами чертежи и схемы помогут вам разобраться в принципе изготовления буржуйки для обогрева гаража:

Схема ракетной буржуйки

Схема-чертеж буржуйки из газового баллона

Схема буржуйки двойного дожига

Пиролизная

Как сделать, сварить буржуйку в гараж

Гараж и мастерская

Обеспечить обогрев гаража можно различными способами, но самый простой и дешевый из них – это установка самодельной печи типа «буржуйка». Народные умельцы придумали множество вариантов ее создания из всевозможных подручных материалов, среди которых мы выбрали для вас пять наиболее интересных.

1
Из чего состоит буржуйка – все гениальное просто

Буржуйка имеет предельно простую конструкцию. По сути, она представляет собой металлическую емкость, разделенную колосниковой решеткой на две камеры – камеру сгорания, в которой прогорает топлива, и зольник. Последний обычно служит и поддувалом.

Как правило, камера сгорания и зольник имеют отдельные дверцы. Однако, иногда конструкцию упрощают путем установки одной большой дверцы для двух камер. В таком случае зольник нельзя использовать, как поддувало. Благодаря тому, что стенки буржуйки металлические, они быстро разогреваются и хорошо передают тепло. В результате даже небольшой печи достаточно, чтобы обогреть гараж средних размеров. А если обеспечить конструкцию варочной поверхность, то на печи можно еще и закипятить воду или разогреть еду.

Армейская печь буржуйка

Отвод дыма осуществляется через патрубок, приваренный к камере сгорания. Соответственно, чтобы установить буржуйку, обязательно нужно выполнить в гараже дымоход. Он монтируется так же, как в банях и дачных домах с отоплением на твердом топливе.

2
Как спасет бидон в отопительный сезон или печка из фляги

Наиболее простой вариант изготовления печки – это переделка 40-литрового стального бидона (фляги). В хозяйстве эти емкости обычно используют для хранения солярки, моторного масла, олифы и прочих подобных жидкостей. Помимо бидона, вам понадобятся некоторые другие материалы:

металлический уголок;
арматура 1,4 см;
кусок трубы длиной 15–20 см, диаметр зависит от диаметра дымохода, который надевается на патрубок.

Чтобы переоборудовать бидон в печь, понадобится минимум действий. Прежде всего, сварите из арматуры колосниковую решетку на небольших ножках. Она должна свободно проходить через горловину бидона. Затем разрежьте металлический уголок на четыре отрезка длиной сантиметров по 20 – это будут ножки буржуйки. Приварите их к стенке бидона, который будет располагаться горизонтально. Ножки закрепите так, чтобы конструкция была устойчивой. Далее в дне бидона нужно вырезать отверстие по диаметру патрубка, на уровне камеры сгорания, и затем вварить сам патрубок.

Ещё вчера в этом бидоне хранили комбикорм, а сегодня на нем делают плов

На этом буржуйка практически готова. Теперь осталось установить в нее колосниковую решетку и просверлить в нижней части крышки несколько отверстий напротив зольника. При желании печь можно оснастить варочной поверхностью. Для этого к верхней ее стенке надо приварить пару прутов арматуры, к которым в свою очередь крепится стальной лист. Печь из бидона имеет невысокую пожарную безопасность, так как стенки достаточно тонкие и со временем могут прогореть. Поэтому установите конструкцию на бетон или стальной лист и никогда не оставляйте растопленную печь без присмотра.

3
Второй вариант – обрезок трубы тоже может греть

Отличным материалом для буржуйки является обрезок трубы диаметром 53 см, длиной 100 см и толщиной стенки 0,9 см. Такие трубы обычно применяют для водоводов и прочих промышленных трубопроводов. Благодаря большой толщине стенок печка получается долговечной и с большой теплоемкостью.

Для изготовления буржуйки, помимо трубы, подготовьте такие материалы:

два листа стали толщиной не менее 9 мм и размером 53х53 см;
металлический уголок;
арматурный прут 1,4 см;
прут диаметром 1 см;
обрезок трубы для патрубка дымохода диаметром 10 см;
4 навеса.

Работу начинаем с разметки трубы. Чтобы конструкция занимала меньше места в помещении, целесообразней сделать ее вертикальной. Для этого поделите трубу на четыре части и нанесите линию на границе первой (нижней) и второй частей. На уровне разметки приварите прутья арматуры с шагом 1,5–2 мм – это будет колосниковая решетка. Затем нанесите разметку, обозначив дверцу топочной камеры и дверцу зольника. Дверца топочной камеры должна иметь размеры примерно 25х25 см, чтобы через нее удобно было загружать топливо в печь. Дверцу зольника можно сделать поменьше.

Вырезаем отверстие для поддува, а дальше дело за малым

Затем дверцы нужно по разметке вырезать. Желательно воспользоваться плазморезом, чтобы линия реза получилась ровной и аккуратной. К вырезанным дверцам нужно приварить петли и затем сварить их со стенками буржуйки. К каждой дверце прикрепите сваркой ручки, которые можно сделать из прута диаметром 10 мм. Затем приварите с двух сторон буржуйки стальные листы (дно и крышку) и обрежьте их по контуру трубы. После этого прикрепите к дну ножки конструкции, а сверху вырежьте отверстие и герметично закрепите патрубок дымохода.

На этом буржуйка практически готова. Теперь осталось приделать ручки к двум противоположным стенкам, чтобы ее удобно было переносить, после чего можно подсоединять изделие к дымоходу. Чтобы оно смотрелось более эстетично и не покрывалось коррозией, покрасьте его с наружной стороны термостойкой краской.

4
Даем вторую жизнь емкости из-под газа

Одним из самых распространенных материалов для буржуек являются газовые баллоны. Они обладают толстыми стенками, которые выполнены из качественной стали, отлично поддающейся сварке. Единственная проблема при изготовлении печи заключается в том, что даже в пустых баллонах остается достаточное для взрыва количество газа. Поэтому разрезать сосуд, не подготовив его, ни в коем случает нельзя. Подготовка заключается в заполнении баллона водой, после чего он должен отстояться несколько часов.

Благодаря своим толстым стенкам баллон попал в фокус конструкторов буржуек

Так как даже наличие в емкости воды не может гарантировать полную безопасность, перед разрезкой вкопайте баллон в землю. Затем начертите линию реза под горловиной и по ней начните резать металл до появления сквозного отверстия. После этого дайте воде стечь до уровня отверстия и аккуратно отрежьте крышку. Дальнейшая работа выполняется так же, как и изготовление буржуйки из трубы, единственное – вам не придется делать дно, так как оно уже имеется.

5
Делаем буржуйку «с нуля» из стального листа

Если никакой подходящей емкости у вас нет, можно сделать буржуйку своими руками «с нуля» из стального листа. Достоинством такого решения является то, что конструкция может иметь любые размеры, по вашему желанию. Кроме того, усовершенствованная система вывода газов и кожух вокруг корпуса позволят увеличить эффективность печи.

Итак, для изготовления такой буржуйки вам понадобятся следующие материалы:

листы толщиной 4 и 2 мм;
труба 10 см в диаметре;
стальной уголок;
4 навеса.

Работу начнем с подготовки следующих деталей из стальных листов:

2 боковые стенки 45х45 см;
5 листов размером 25х45 см – это будет передняя и задняя стенка, а также дно с крышкой и колосниковая решетка;
2 листа 17х37 см, которые будут служить теплообменниками;
4 отрезка уголка длиной 15 см для ножек;
2 листа 45х45 см и один лист 25х45 см из стали толщиной 2 мм.

Теперь начинаем сборку печи. Вначале выполним П-образную конструкцию из двух боковых и задней стенки. Затем следует приварить дно. После этого возьмите лист 25х45 cм и просверлите в нем рядами отверстия диаметром 15 мм. Получившуюся колосниковую решетку приварите параллельно дну, отступив от него 8 см.

Несколько квадратных листов стали, немного сварки и каркас готов

Затем отступите от верхнего края конструкции 8 см и приварите к ее задней стенке и одной из боковых стенок пластину 17х37 cм. От этой пластины отступите вниз еще 8 см и закрепите вторую пластину на противоположной боковой стенке. Сместите ее вперед, чтобы впоследствии пластину можно было приварить к передней стенке. Получившийся лабиринт повысит теплоотдачу печи, так как раскаленные газы, прежде чем покинуть буржуйку, будут нагревать теплообменники.

Далее подготавливаем переднюю стенку – делаем вырезы для загрузки топлива и чистки зольника. Затем подготовленную переднюю стенку приварите к дну, боковым стенкам и верхнему теплообменнику. После этого подготовьте верхнюю стенку – вырежьте в ней отверстие диаметром 10 мм и приварите к нему патрубок длиной 15 cм. Затем прикрепите сваркой крышку к четырем стенкам. Далее надо прикрепить ножки и сделать дверцы для печи из листа толщиной 4 мм. К дверцам приварите петли и установите на печь, сделайте ручки из стального прута.

Чтобы повысить эффективность печи за счет конвекции воздуха, а также предотвратить возможность поучения ожога, к задней стенке и бокам прикрепляем экраны, чтобы межу ними и поверхностью конструкции образовался зазор около 5 см. Для этого к стенкам приварите гайки. Панели закрепите на болтах с втулками. Последние можно сделать из металлических трубок.

6
Пятый вариант – пускаем «отработку» в ход

Все вышеописанные конструкции предназначены для работы на твердом топливе. Однако у автомобилистов обычно имеется в больших количествах отработанное масло. Даже если отработки у вас нет, ее можно приобрести, что называется, «за копейки». Поэтому напоследок рассмотрим, как сделать печь, работающую на отработке.

Для этого нам понадобятся следующие материалы:

труба диаметром 355,6 мм с толщиной стенок 6 мм;
листовая сталь толщиной 4 и 6 мм;
труба 100х4-5 мм;
стальные уголки.

Каждый автомобилист должен знать, как сварить буржуйку для отработки

Конструкция будет представлять собой две емкости, соединенные между собой перфорированной трубой. Начните работу с изготовления нижней емкости для масла – отрежьте трубу диаметром 355,6 мм, чтобы получить отрезок длиной 115 мм. Затем приварите к этому отрезку дно толщиной 4 мм. К дну приварите четыре ножки, выполненные из уголка. Затем нужно подготовить крышку емкости – сделайте по ее центру отверстие диаметром 100 мм. Ближе к краю выполните еще одно отверстие диаметром 50–60 мм, через которое будет заливаться масло и осуществляться предварительный розжиг. Над этим отверстием сделайте задвижку, закрепив ее заклепкой или небольшим болтиком. Готовую крышку приварите к емкости.

Все швы конструкции должны быть абсолютно герметичными. В противном случае печь получится пожароопасной.

Теперь сделаем верхнюю емкость. Для нее понадобится отрезок трубы диаметром 355,6 мм и длиной 10 cм. К нему приваривается дно толщиной 4 мм, в котором выполняется отверстие под патрубок диаметром 10 cм, расположенное ближе к краю. Затем сделайте верхнюю крышку толщиной 6 мм. По центру верхней крышки приварите перемычку 70х330, которая будет задерживать раскаленные газы и тем самым повышать эффективность буржуйки. Толщина перемычки тоже должна составлять 6 мм.

Ближе к краю крышки сделайте отверстие диаметром 10 cм и приварите к нему патрубок для соединения с дымоходом. Подготовленную крышку приварите к емкости. Далее нужно выполнить среднюю камеру. Для этого понадобится труба диаметром 10 cм и длиной 36 cм. В ней просверлите 48 отверстий диаметром 9 мм, как показано на схеме выше. Затем перфорированную трубу приварите над отверстием в нижней емкости. Далее приварите к перфорированной трубе верхнюю емкость. На этом буржуйка готова, осталось только установить ее в гараж и подсоединить к дымоходу. Пользоваться печью достаточно просто:

1. залейте масло в нижнюю емкость через горловину;
2. поверх масла налейте небольшое количество жидкости для розжига каминов;
3. смочите в этой жидкости фитиль, затем окуните в емкость через горловину и подожгите.

Вначале загорится масло, в результате чего разогреется и начнет кипеть. Пары масла устремятся вверх через перфорированную трубу, где будут смешиваться с кислородом. В верхней части этой трубы начнется дожиг паров. Окончательное сгорание газов происходит в верхней емкости, где возникает наиболее высокая температура. Ни в коем случае не доливайте масло в нижнюю емкость, пока оно полностью не выгорит.
