Чудо-лопата для копки земли

Огородниками придумано много разных приспособлений, позволяющих облегчить обработку земли. Некоторые изобретения уже поставлены на конвейер и выпускаются в массовом порядке. К числу подобных инструментов можно отнести чудо-лопату, позволяющую вручную перекапывать огород без боли в спине.

Принцип работы чудо-инструмента

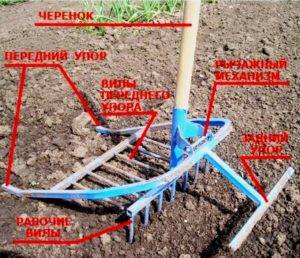

На представленной схеме показано, из каких узлов состоит чудо-лопата. А сейчас давайте разберемся с ее принципом работы:

  • Чтобы начать копать огород черенок инструмента ставят строго вертикально. Вместе с ним такое же положение приобретают зубья рабочих вил. Человеку нужно стать ногой на упор или верхнюю перемычку рабочих вил и надавить своим корпусом.
  • Когда зубья полностью вонзятся в грунт, черенок лопаты отводят на себя. Через рычажный механизм рабочие вилы поднимают пласт грунта, продавливая его сквозь зубья стационарного верхнего упора. В это время происходит рыхление почвы.
  • Далее, чудо-лопату для копки земли отодвигают назад на еще не обработанный участок, и все действия повторяются.

Дачники не всегда покупают такой инструмент, ведь его легко изготовить самостоятельно. В этом проекте не требуется сложного черчения. Просто, руководствуясь схемой, нужно понять суть устройства чудо-лопаты, а затем сварить ее из металла, подбирая размеры под свои требования.

Разновидности чудо-лопат

Устройство и принцип работы разных чудо-лопат практически одинаковое. Существуют только некоторые видоизменения конструкции. Давайте рассмотрим несколько примеров подобного инструмента:

В продаже можно встретить лопату Торнадо или подобный чудо-инструмент без названия. Все они имеют примерно одинаковые чертежи и размеры. Могут только отличаться длиной зубьев и несущественными видоизменениями корпуса.

Самостоятельное изготовление классического рыхлителя

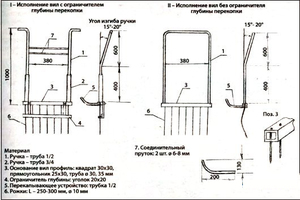

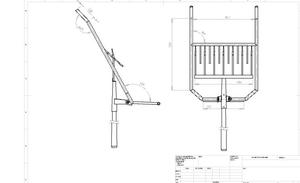

На фото представлен чертеж чудо-лопаты своими руками из одного сегмента. Инструмент состоит из рабочих вил. Эффективность и легкость работы зависит от выноса упора. Чем он длиннее – тем тяжелее будет копать землю. Однако от длины упора зависит шаг продвижения. Оптимальными размерами принято считать упор длиной 15–20 см, но все зависит от физического состояния работника.

Шарнирный механизм и второй стационарный сегмент у лопаты отсутствует. Из-за этого конструкцию проще изготовить. Хотя работать классическим рыхлителем сложнее, чем лопатой, состоящей из двух сегментов.

Совет! Если рыхлителем будут работать разные люди, длину рукоятки и упора делают регулируемые.

Изготовить классическую лопату своими руками довольно просто. Сложным здесь является только придание зубьям особой формы, как это показано на схеме. За счет этих изгибов на штырях равномерно распределяется сила и человеку легче копать. Зубья изготавливают из закаленной стали. Оптимально воспользоваться услугами кузни или на крайний случай найти арматуру. Сам корпус сваривают из круглой или квадратной трубы. Прут для этих целей использовать нельзя, так как инструмент станет неподъемный.

Самостоятельное изготовление лопаты из двух сегментов

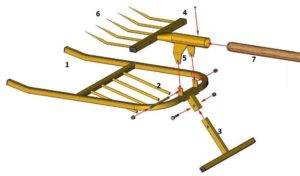

Сложнее в изготовлении чудо-лопата своими руками из двух сегментов. Но такой инструмент эффективнее и им легче работать. Сварить конструкцию можно по схеме Пахаря или Крота. Это личное предпочтение хозяина. Ниже на фото представлены и пронумерованы все основные части лопаты. Руководствуясь этой схемой, мы рассмотрим, как сделать чудо-инструмент в домашних условиях:

  • Начнем с рамы. По ширине ее не нужно делать более 50 см. За счет большого захвата площади грунта скорость перекопки снизится из-за быстрой утомляемости работника. Оптимальная ширина рабочих вил составляет 35–40 см. Раму лучше выгнуть из стальной трубы квадратного сечения.
  • При сгибании рамы нужно помнить, что планки переднего упора являются ее продолжением. На схеме они обозначены цифрой 1. К боковым элементам приваривают поперечину. К ней будут закрепляться зубья второй стационарной части вил, обозначенные цифрой 2. В итоге получается основная рама, на которой будут собраны все узлы лопаты.
  • Задний упор, обозначенный цифрой 3, приваривают к раме под углом примерно 100о. Его делают на пару сантиметров шире от рабочих вил. Упор должен быть прочным, так как на него припадает основная нагрузка при поднятии пласта земли вилами. Форма упора зависит от личных предпочтений. Можно сделать Т-образную конструкцию по принципу Крота, как показано на схеме. Такой вариант считается облегченным. Если нравится форма упора Пахаря, тогда из трубы выгибают дугу, напоминающую букву П.
  • Для изготовления рабочих вил, обозначенных цифрой 4, берут отрезок квадратной трубы. По центру приваривают кусок круглой трубы диаметром 50 мм для деревянного черенка. Рабочие вилы являются подвижным элементом, поэтому к общей раме они крепятся кронштейном, обозначенным цифрой 5. Соединительный узел состоит из двух частей: одна приваривается к раме, а другая к гнезду для черенка. Для изготовления кронштейна используют листовую сталь толщиной около 5 мм. Два элемента соединяют обычным болтом, но не стягивают сильно, чтобы рабочие вилы могли двигаться.
  • Для изготовления штырей рабочих вил, отмеченных цифрой 6, берут пруты из закаленной стали. Один конец зубьев затачивают под углом 30о, а другим краем приваривают к квадратной трубе с соединительным подвижным узлом. Для лучшего рыхления грунта штыри загибают под углом около 150о. Зубья вторых стационарных вил делают из арматуры. Затачивать края не нужно. Штыри приваривают к поперечине основной рамы. Зубьев рабочих вил должно получиться на 1 больше. Расстояние между штырями зависит от ширины рамы, но не менее 100 мм.
  • После соединения двух элементов, в приваренный отрезок круглой трубы вставляют деревянный черенок. Его длина должна быть немного ниже подбородка работающего человека. Сверху к черенку крепят Т-образную перекладину. При желании рукоятку чудо-лопаты можно сделать П-образную. Тогда к планке рабочих вил по краям приваривают два куска круглой трубы. В них вставляют два черенка, а сверху соединяют перемычкой. На фото П-образная рукоятка показана под цифрой 3.

Чтобы самодельной чудо-лопатой удобно было работать разным людям, задний упор и рукоятку нужно сделать с регулировкой по длине. Здесь нужно проявить фантазию. Можно из трубы вырезать вставки, и просверлить отверстия для шплинтов.

Совет! Если при первых испытаниях чудо-лопаты наблюдается сгибание зубьев вил, их нужно докрасна прокалить на огне, а затем резко окунуть в металлическую емкость со щелочной водой.

На видео смотрите порядок изготовления чудо-лопаты:

Отзывы

А сейчас давайте прочтем отзывы об этом инструменте.

Ирина Анатольевна, 46 лет

Когда мы с мужем купили загородный участок, то сразу приобрели чудо-лопату. Надо было копать целину, но инструмент с этой работой не справился. Пришлось работать штыковой лопатой. Когда огород стал более чистый от травы, пошла в ход чудо-лопата. Как рыхлитель – это отличный инструмент, но потягать его придется.

Владислав, 39 лет

Прежде чем покупать чудо-лопату, взял ее на испытание у соседа. За целый день работы она меня так и не впечатлила. Во-первых, инструмент тяжелый и руки устают сильно. Во-вторых, рыхлит она хорошо, но корни сорняков остаются в земле. Приходится подкапывать штыковой лопатой.

fermilon.ru

Способ изготовления чудо лопаты лопата своими руками по чертежам и видео

Что такое чудо-лопата для дачникаНа дачном участке или в огороде постоянно требуется физическая нагрузка в основном она связана с перекапыванием земельного участка и другими тяжёлыми работами. Для того чтобы снизить каким-либо образом тяжёлый труд имеется чудо-лопата. Сама по себе лопата проста в использовании и весьма несильно бьёт по карману в финансовом плане.

Какие у неё плюсы и что она из себя представляет

Назвать, конечно, лопатой не совсем будет правильно, более ей подходит название разрыхлитель почвы. Она представляет собой связку одной или двух своеобразных вилл, грамотно соединённых между собой с

дополнительными упорами под ноги, для более удобной обработки земли и небольшой рукояткой. Рукоятку желательно делать (или покупать) таким образом, чтобы она была вам до плеч, иначе при работе на дачном участке вам будет неудобно, или же теряется смысл такого изобретения.

Как сделать чудо лопату самомуВ её предназначение входят такие вещи, как:

  • Достаточно просто вскапывать различные корнеплоды
  • Легко и без всяких проблем достаёт различного рода сорняк (не разрушая его на мелкие части что немаловажно)
  • А также занимается разбивкой и рыхлением земли

При использовании чудо лопаты основная нагрузка падает не на спинную часть тела, а равномерно распределяет на мышцы ног и руки. Ногами вы будете вонзать вилы в землю, а руками уже доставать их из земли.

Простой чертеж чудо лопаты для дачникаИз минусов чудо лопаты является вес. Но не стоит беспокоиться о том что вы её будете постоянно таскать по дачному участку, вам всего лишь один раз её придётся достать на почву и уже по ходу передвигать небольшими потягиваниями при помощи рукоятки. Если же сравнивать с той нагрузкой, которую вы применяете при использовании простой лопаты, то сил вы потратите в 2 раза меньше на одинаковой площади. Однако этой лопатой невозможно вырыть яму.

Существуют облегчённые варианты чудо лопаты, например, без переднего упора. Она менее объёмная, что облегчит ваш труд по перетаскиванию, но и процесс по обработке земельного участка будет происходить немного дольше.

Существует ещё один вид под названием «копалка»

Как выглядит и действует чудо-лопатаПри первом взгляде вам сразу кинется в глаза что вы видите очень большие вилы с крупной рукоятью, в какой-то степени это будет правдой. Они более широкие чем обычные вилы раза в три, их мощная рукоятка позволит легко выворачивать землю. Ножной упор у такого инструмента весьма удобен, так как на него можно встать двумя ногами, что облегчает загон в землю. При желании такую копалку можно будет вполне легко смастерить своими руками. Но если вы надумаете приобрести интструмент, то из плюсов можно отметить то что уровень рукоятки можно регулировать по человеческому росту. Для этого есть специальные болты, установленные на железном «черенке».

Из минусов, пожалуй, можно отметить то, что она пригодна только для рыхлой уже почвы, так как сама по себе она не дробит жёсткую грубую землю, применение больше подойдёт только для выкорчёвывания сорняков или иных подобных действий.

В том числе есть ещё один вариант чудо лопаты под названием «Легкокоп»

Её можно сравнить с предыдущей версией, так как они практически идентичны, на первый взгляд, похоже на большие вилы, но только с видоизменённой ручкой. Она выполнена в виде дуги и не имеет возможности менять высоту положение рукоятки, что можно отнести к отрицательным её чертам. Ну а как видно, по названию она вполне легка в использовании при работе на почве.

  • Принцип изготовления в домашних условиях чудо лопаты по чертежам или видео

Если вы надумаете изготовить чудо-лопату своими руками, то первым делом потребуется изготовить каркасное основание. Для этого необходимы трубы примерно диаметром около 30 мм и с толщиной стенки чтобы не были меньше 3 мм иначе каркас получиться не жёстким и будет постоянно прогибаться или ломаться. Вдобавок при изготовлении чудо лопаты вам понадобятся жёсткие уголки толщиной примерно такой же, как и трубы для прочности конструкции.

Саму ручку или же по-другому железный «черенок» можно делать как круглую, так и квадратную это зависит какую модель для себя вы решитесь сделать. Если у вас нет необходимого железа, то для ручки можно использовать обычный лопатный черенок, что особо никак не повлияет на принцип работы.

В чем причина популярности разрыхлителя чудо-лопатаК приготовленной раме вам останется наварить зубья, которыми вы будете вспахивать свой участок. Многие самоучки используют для этого обычные вилы, которые сначала разрезают, а потом наваривают на готовую конструкцию. Главное при выборе опираться на то, чтобы штыри были довольно прочными и мощными, желательно диаметром не менее 8–10 мм. Большой разницы не будет, если штыри будут круглыми или же в виде другой геометрической формы. В среднем на них вам понадобится восемь или десять штук, в зависимости от ширины каркаса, который вы сделаете, опирайтесь на то, что между штырями должно быть примерное расстояние 65–75 миллиметров.

Первым делом при изготовленье чудо лопаты опирайтесь на свои возможности и габариты, подгоняйте все размеры в индивидуальном порядке. Не забывайте, что чудо-лопата для копки земли своими руками предназначена для облегчения времяпрепровождение на своём дачном участке, старайтесь сделать её своими руками максимально подходящую для ваших размеров.

Если вы не ленивый человек, то особой проблемой не станет для вас сделать её наиболее удобной для копки вашего приусадебного участка.

instrument.guru

Чудо-лопата — уникальное супер-приспособление для вскапывания огорода

Чудо лопатаКультивация, перекапывание земли, удаление сорняков относятся к самым изнурительным садово-огородным работам. Когда нет возможности нанять специальную технику, приходится копать обычной лопатой. Это занятие требует огромных усилий. Поэтому обычно начинают вскапывать огород заранее, небольшими участками. Чтобы облегчить такой труд, придумали уникальное приспособление — чудо-лопату, которая при минимальных нагрузках позволяет в 2−3 раза быстрее вскопать участок.

Существует несколько разновидностей таких универсальных самокопалок. Они имеют различные конструкции, вес, габариты. Принцип их работы заключается в том, что рыхлитель, представляющий собой не обычную лопату, а вилы, копает, разбивает комья земли и вытаскивает на поверхность земли корни сорняков. Их затем можно утилизировать. В результате удаётся не только вскопать участок в 2 раза быстрее, чем обычной лопатой, но и одновременно разрыхлить землю до мелких комочков и удалить сорняки.

Принцип работы

Лопата для ленивых

Перекапывание начинается с установки черенка и зубьев вил строго вертикально. Затем нужно поставить ногу на верхнюю перемычку вил или на упор и сильно надавить, пока зубья полностью не войдут в землю. После этого черенок отводится назад, на себя. Рабочие вилы захватывают и поднимают пласт грунта, который продавливается через зубья стационарного упора.

Одновременно с копкой происходит и рыхление. Далее копалка отодвигается немного назад, на необработанный участок, и процесс повторяется. Этот садовый инвентарь значительно снижает нагрузку на спину.

В работе с помощью такой лопаты для перекапывания земли больше задействованы руки и ноги. Не нужно постоянно приседать, нагибаться.

В отличие от лопаты, имеющей подвижный архимедов механизм, это устройство более многофункциональное. В одном инструменте собраны сразу несколько — лопата, грабли, вилы, тяпка, борона. С помощью этого универсального супер-инвентаря можно:

  • подготавливать участок под посадку овощных культур;
  • рыхлить, бороновать землю;
  • уничтожать сорняки;
  • выкапывать картофель, морковь, свеклу.

Разновидности чудо-лопаты

Существует несколько основных типов таких конструкций. Их устройство и принцип работы схожи, отличаются они только некоторыми особенностями. Несколько моделей встречаются в продаже, ещё больше самодельных разновидностей. Зная принцип работы и устройство, такие вилы-самокопы можно изготовить самостоятельно, с помощью сварки из металлического профиля и дополнительных деталей.

Чудо лопата для копки земли

После приобретения широкой популярности такое приспособление для перекапывания огорода начали производить массово многие предприятия. Самые распространённые виды конструкций, которые можно купить в специализированных магазинах:

  • классический рыхлитель. Такая копалочка имеет самый лёгкий вес, потому что состоит из одного сегмента. Представляет собой рабочие вилы с задним упором. С её помощью увеличивается производительность при вскопке, облегчается труд. Комья земли она не разбивает. Требуется дополнительное рыхление граблями;
  • чудо-лопата «Пахарь». Доработанный классический вариант с дополнительной составной — вторым сегментом, который является стационарным и позволяет измельчать комья земли. Для разработки целины он не подходит, но отлично справляется с уже обрабатываемыми ранее участками. Встречается разная ширина рабочей части, длина зубьев бывает от 10 до 25 см. Соответственно, отличается и вес;
  • чудо-лопата «Крот». Имеет аналогичное, как и у «Пахаря» устройство. Отличается только задний упор (у «Пахаря» он Т-образный, у «Крота» в виде дуги) и стационарный сегмент, передний упор которого приподнят. Длина зубьев бывает не менее 25 см, что позволяет делать более глубокое перекапывание. Работать таким инструментом сложнее, особенно на глинистых участках;
  • чудо-лопата «Торнадо». Улучшенная версия лопаты «Пахарь». Отличается меньшим весом. Имеет современное порошковое покрытие и более надёжные кузнечные зубья. В продаже бывают различные модели, отличающиеся формой корпуса, длиной зубьев.

Изготовление своими руками

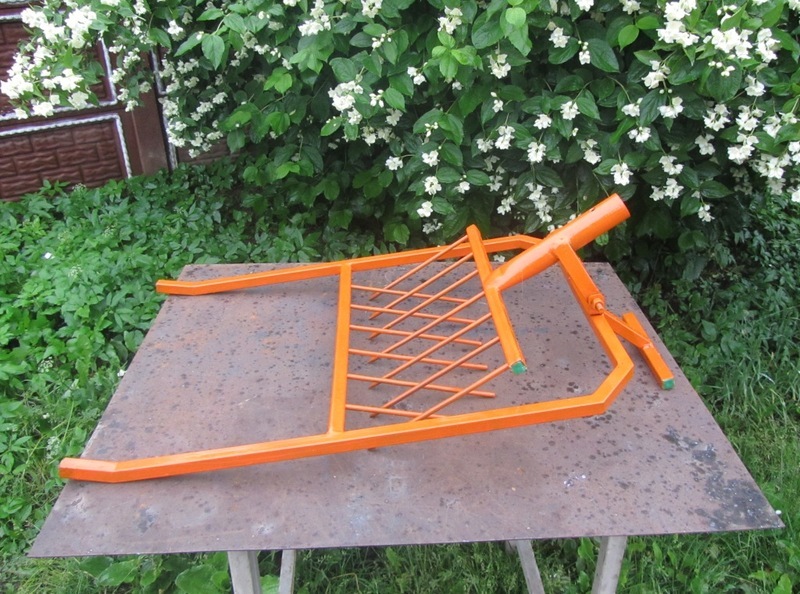

Чертежи чудо лопаты своими рукамиЧтобы сделать такой инструмент, достаточно хорошо владеть техникой сварки. Больших затрат для этого не требуется. Покупка аналогичной лопаты в магазине обойдется в несколько раз дороже. Найти в интернете хорошие чертежи чудо-лопаты своими руками тоже не сложно. Можно изготовить самый простой легкокоп или сделать более практичный двухсегментный.

Необходимо хорошо изучить доступные чертежи и выбрать подходящие размеры для своего изделия. Ширина рабочей части может быть разная, но максимальной считается 50 см. Длина зубьев вил зависит от назначения. Если потребуется только рыхление, то достаточно будет 10 см, но для глубокого перекапывания они должны быть не менее 25 см. Высота черенка тоже выбирается в зависимости от роста работника.

В этом большое преимущество самодельных лопат — все параметры можно выбрать на своё усмотрение.

Разобравшись в чертежах и определившись с деталями, можно приступать к подготовке рабочих инструментов и материалов. Для изготовления чудо лопаты потребуются:

  • сварочный аппарат;Садовый инструмент чудо-лопата своими руками
  • точильный станок;
  •
  • ножовка по металлу;
  • дрель со сверлом по металлу;
  • квадратная металлическая труба;
  • металлическая арматура.

Этапы сборки

Вначале заготавливаются все необходимые детали. Для классической модели схема сборки такая:

  • Вилы для копки землиметаллические прутья для штыков нарезаются нужной длины и затачиваются на станке. Можно использовать зубья от готовых вил;
  • из квадратной трубы отрезается несущая планка и в ней сверлятся отверстия на одинаковом расстоянии для зубьев;
  • заготавливается основание черенка, выполненное из металлической трубы;
  • подготавливается упорная планка, которая будет крепиться к несущей. Для этого металлическая труба выгибается дугой;
  • производится соединение и сварка всех деталей.

Чертежи размеры чудо лопаты своими руками

Чтобы получить более универсальную модель с рыхлителем, к односегментной лопате добавляется дополнительный подвижный элемент с зубьями, через которые будут измельчаться комки земли:

  • Садовый инструмент чудо-лопата своими рукамииз трубы изготавливается рама для опоры в виде буквы П;
  • затем изготавливается поперечная планка. В ней на одинаковом расстоянии дрелью сверлятся отверстия для зубьев вил, которые затем будут приварены;
  • из трубы делаются специальные ушки, на которых будут крепиться шарниры, удерживающие подвижную конструкцию. На болтах такое крепление делать нельзя, потому что это будет непрочное соединение;
  • при слишком габаритном изделии для удобства в работе вместо одного черенка привариваются две трубы, которые соединяются поперечной планкой с двумя ручками по бокам;
  • после этих операций изделие окрашивается.

Такая конструкция достаточно надёжна. Если с ней бережно обращаться, то прослужит она долго. Удобный, умный инструмент выручит при выполнении многих огородных работ.

Изготовленная в домашней мастерской лопата для ленивых своими руками, чертежи которой можно найти на любом специализированном сайте, может быть не менее качественной, чем заводская.

Отзывы

Купил такую чудо-лопату Крот. Вскапывает намного быстрее, хорошо рыхлит землю, удаляет сорняки. Эффективна только на рыхлых почвах, на более твёрдых сложно работать. Очень тяжёлая, явно не для женщин.

Андрей

Лучше, чем обычная лопата — однозначно. Однако слишком громоздкая. Хорошо копает на разработанном участке, а где места посложнее, приходится идти за обычной лопатой. Но там, где при вскапывании лопатой надо частить, чтобы разбить комки, Крот справляется быстро, обрабатывая за раз большие участки.

Виктор

Слышала о таких лопатах раньше, но считала, что все их перечисляемые достоинства только рекламные трюки. Когда купила и попробовала в работе, убедилась, что это действительно очень удобный инструмент. Только к ней надо приспособиться. Эффективна она только на рыхлых землях. Удобно — вскопала ряд, просто собрала сверху траву и можно переходить к следующему.

Елена

pochini.guru

Чертеж чудо лопаты своими руками

Чертеж чудо лопаты своими рукамиКультивация, перекапывание земли, удаление сорняков относятся к самым изнурительным садово-огородным работам. Когда нет возможности нанять специальную технику, приходится копать обычной лопатой. Это занятие требует огромных усилий. Поэтому обычно начинают вскапывать огород заранее, небольшими участками. Чтобы облегчить такой труд, придумали уникальное приспособление — чудо-лопату, которая при минимальных нагрузках позволяет в 2−3 раза быстрее вскопать участок.

Существует несколько разновидностей таких универсальных самокопалок. Они имеют различные конструкции, вес, габариты. Принцип их работы заключается в том, что рыхлитель, представляющий собой не обычную лопату, а вилы, копает, разбивает комья земли и вытаскивает на поверхность земли корни сорняков. Их затем можно утилизировать. В результате удаётся не только вскопать участок в 2 раза быстрее, чем обычной лопатой, но и одновременно разрыхлить землю до мелких комочков и удалить сорняки.

Принцип работы

Чертеж чудо лопаты своими руками

Перекапывание начинается с установки черенка и зубьев вил строго вертикально. Затем нужно поставить ногу на верхнюю перемычку вил или на упор и сильно надавить, пока зубья полностью не войдут в землю. После этого черенок отводится назад, на себя. Рабочие вилы захватывают и поднимают пласт грунта, который продавливается через зубья стационарного упора.

Одновременно с копкой происходит и рыхление. Далее копалка отодвигается немного назад, на необработанный участок, и процесс повторяется. Этот садовый инвентарь значительно снижает нагрузку на спину.

В работе с помощью такой лопаты для перекапывания земли больше задействованы руки и ноги. Не нужно постоянно приседать, нагибаться.

В отличие от лопаты, имеющей подвижный архимедов механизм, это устройство более многофункциональное. В одном инструменте собраны сразу несколько — лопата, грабли, вилы, тяпка, борона. С помощью этого универсального супер-инвентаря можно:

  • подготавливать участок под посадку овощных культур;
  • рыхлить, бороновать землю;
  • уничтожать сорняки;
  • выкапывать картофель, морковь, свеклу.

Разновидности чудо-лопаты

Существует несколько основных типов таких конструкций. Их устройство и принцип работы схожи, отличаются они только некоторыми особенностями. Несколько моделей встречаются в продаже, ещё больше самодельных разновидностей. Зная принцип работы и устройство, такие вилы-самокопы можно изготовить самостоятельно, с помощью сварки из металлического профиля и дополнительных деталей.

Чертеж чудо лопаты своими руками

После приобретения широкой популярности такое приспособление для перекапывания огорода начали производить массово многие предприятия. Самые распространённые виды конструкций, которые можно купить в специализированных магазинах:

  • классический рыхлитель. Такая копалочка имеет самый лёгкий вес, потому что состоит из одного сегмента. Представляет собой рабочие вилы с задним упором. С её помощью увеличивается производительность при вскопке, облегчается труд. Комья земли она не разбивает. Требуется дополнительное рыхление граблями;
  • чудо-лопата «Пахарь». Доработанный классический вариант с дополнительной составной — вторым сегментом, который является стационарным и позволяет измельчать комья земли. Для разработки целины он не подходит, но отлично справляется с уже обрабатываемыми ранее участками. Встречается разная ширина рабочей части, длина зубьев бывает от 10 до 25 см. Соответственно, отличается и вес;
  • чудо-лопата «Крот». Имеет аналогичное, как и у «Пахаря» устройство. Отличается только задний упор (у «Пахаря» он Т-образный, у «Крота» в виде дуги) и стационарный сегмент, передний упор которого приподнят. Длина зубьев бывает не менее 25 см, что позволяет делать более глубокое перекапывание. Работать таким инструментом сложнее, особенно на глинистых участках;
  • чудо-лопата «Торнадо». Улучшенная версия лопаты «Пахарь». Отличается меньшим весом. Имеет современное порошковое покрытие и более надёжные кузнечные зубья. В продаже бывают различные модели, отличающиеся формой корпуса, длиной зубьев.

Изготовление своими руками

Чертеж чудо лопаты своими рукамиЧтобы сделать такой инструмент, достаточно хорошо владеть техникой сварки. Больших затрат для этого не требуется. Покупка аналогичной лопаты в магазине обойдется в несколько раз дороже. Найти в интернете хорошие чертежи чудо-лопаты своими руками тоже не сложно. Можно изготовить самый простой легкокоп или сделать более практичный двухсегментный.

Необходимо хорошо изучить доступные чертежи и выбрать подходящие размеры для своего изделия. Ширина рабочей части может быть разная, но максимальной считается 50 см. Длина зубьев вил зависит от назначения. Если потребуется только рыхление, то достаточно будет 10 см, но для глубокого перекапывания они должны быть не менее 25 см. Высота черенка тоже выбирается в зависимости от роста работника.

В этом большое преимущество самодельных лопат — все параметры можно выбрать на своё усмотрение.

Разобравшись в чертежах и определившись с деталями, можно приступать к подготовке рабочих инструментов и материалов. Для изготовления чудо лопаты потребуются:

  • сварочный аппарат;Чертеж чудо лопаты своими руками
  • точильный станок;
  • ножовка по металлу;
  • дрель со сверлом по металлу;
  • квадратная металлическая труба;
  • металлическая арматура.

Этапы сборки

Вначале заготавливаются все необходимые детали. Для классической модели схема сборки такая:

  • Чертеж чудо лопаты своими рукамиметаллические прутья для штыков нарезаются нужной длины и затачиваются на станке. Можно использовать зубья от готовых вил;
  • из квадратной трубы отрезается несущая планка и в ней сверлятся отверстия на одинаковом расстоянии для зубьев;
  • заготавливается основание черенка, выполненное из металлической трубы;
  • подготавливается упорная планка, которая будет крепиться к несущей. Для этого металлическая труба выгибается дугой;
  • производится соединение и сварка всех деталей.

Чертеж чудо лопаты своими руками

Чтобы получить более универсальную модель с рыхлителем, к односегментной лопате добавляется дополнительный подвижный элемент с зубьями, через которые будут измельчаться комки земли:

  • Чертеж чудо лопаты своими рукамииз трубы изготавливается рама для опоры в виде буквы П;
  • затем изготавливается поперечная планка. В ней на одинаковом расстоянии дрелью сверлятся отверстия для зубьев вил, которые затем будут приварены;
  • из трубы делаются специальные ушки, на которых будут крепиться шарниры, удерживающие подвижную конструкцию. На болтах такое крепление делать нельзя, потому что это будет непрочное соединение;
  • при слишком габаритном изделии для удобства в работе вместо одного черенка привариваются две трубы, которые соединяются поперечной планкой с двумя ручками по бокам;
  • после этих операций изделие окрашивается.

Такая конструкция достаточно надёжна. Если с ней бережно обращаться, то прослужит она долго. Удобный, умный инструмент выручит при выполнении многих огородных работ.

Изготовленная в домашней мастерской лопата для ленивых своими руками, чертежи которой можно найти на любом специализированном сайте, может быть не менее качественной, чем заводская.

Отзывы

Купил такую чудо-лопату Крот. Вскапывает намного быстрее, хорошо рыхлит землю, удаляет сорняки. Эффективна только на рыхлых почвах, на более твёрдых сложно работать. Очень тяжёлая, явно не для женщин.

Лучше, чем обычная лопата — однозначно. Однако слишком громоздкая. Хорошо копает на разработанном участке, а где места посложнее, приходится идти за обычной лопатой. Но там, где при вскапывании лопатой надо частить, чтобы разбить комки, Крот справляется быстро, обрабатывая за раз большие участки.

Слышала о таких лопатах раньше, но считала, что все их перечисляемые достоинства только рекламные трюки. Когда купила и попробовала в работе, убедилась, что это действительно очень удобный инструмент. Только к ней надо приспособиться. Эффективна она только на рыхлых землях. Удобно — вскопала ряд, просто собрала сверху траву и можно переходить к следующему.

На огороде всегда много работы, но одна из самых тяжёлых и утомительных – это перекопка земли. На небольших участках такую работу делают с помощью лопаты, но она отнимает силы. Однако существует особый инструмент, который позволит выполнить эту работу с гораздо меньшими усилиями. Рассказ о том, что такое чудо лопата чертежи и размеры для её изготовления будет в этой статье.

Что может чудо-лопата

Этот инструмент даёт дополнительные возможности для фермера.

Чудо-лопата предоставляет дачнику следующие преимущества:

  1. При перекопке земли с её помощью требуется намного меньше усилий, по сравнению с использованием обычного инструмента.
  2. Качество рыхления земли при такой обработке возрастает. Если образуются комья, то во время работы они разбиваются на части.
  3. В некоторых конструкциях предусмотрено наличие заднего упора. В процессе перекопки почвы на него можно наступать, чтобы помочь себе погрузить инструмент в плотную и тяжёлую землю.
  4. Если в земле есть корни сорняков, то лопата для ленивых достанет их наружу в целом виде, а не разрежет на части.
  5. Этот инструмент удобно использовать для выкапывания картошки.
  6. Скорость вскапывания гораздо выше, чем при работе обычным образом.

Чертеж чудо лопаты своими руками

По своему внешнему виду лопата землекоп напоминает вилы с дополнительными деталями.

Она имеет в своём составе такие части:

  1. Древко, за которое инструмент держит человек.
  2. Металлические вилы, зубья которых примерно такой же длины, как у обычных, но шире примерно в два раза. Обычно у них от 6 до 8 зубьев.
  3. К вилам прикреплён идущий назад металлический упор. При погружении чудо-лопаты в землю на него можно надавить своим весом, чтобы инструмент легче зашёл в плотную землю. Он также служит упором при выворачивании лопаты из земли.
  4. В переднем направлении прикреплена горизонтальная решётка, установленная с таким расчётом, чтобы зубья вил, поднимаясь, проходили сквозь неё. При таком движении комья земли оказываются между вилами и решёткой, в результате крошатся на мелкие кусочки.

Здесь рассказано о типичном устройстве лопаты КротЧел. На практике используется несколько различных вариантов её конструкции.

Чертеж чудо лопаты своими руками

Садово-огородный рыхлитель «КРОТЧЕЛ»

Как работать с лопатой

Для того чтобы перекопать землю, нужно встать спиной по направлению, в котором предстоит двигаться.

Для того чтобы воспользоваться этим инструментом, нужно сделать следующие действия:

  1. Воткнуть лопату в землю. Если это сделать трудно из-за плотности грунта, нужно наступить на металлический упор.
  2. После того, как лопата вошла в землю, древко нужно наклонить назад, не поднимая над землёй. При этом земля, которую зацепят вилы, пройдёт сквозь решётку и раскрошится.
  3. Затем лопату, не поднимая вверх, сдвигают назад и вновь погружают в землю.

Этот процесс повторяют до тех пор, пока весь участок не будет пройден.

Различные варианты инструментов

Существуют приспособления, которые, хотя устроены аналогичным образом, имеют важные отличия в конструкции. Далее о них рассказывается более подробным образом.

Рыхлитель почвы без переднего упора

В этом виде конструкции отсутствует передний упор. Решётка для разбивания комьев сделана без передней планки. Это немного уменьшает вес лопаты рыхлителя крота. Однако, поскольку при работе нет необходимости поднимать лопату над землёй, это не даёт существенное преимущество.

Чертеж чудо лопаты своими руками

Рыхлитель почвы без переднего упора

Копалка

Такой вариант отличается от классического тем, что в нём отсутствует решётка, расположенная впереди. Ручка инструмента также сделана другим образом.

Копатель состоит из следующих частей:

  1. Здесь используется ручка, сделанная в форме буквы «Т». Поэтому в процессе работы лопату держат не так, как обычно. Руками держат инструмент за горизонтальные перекладины. Это помогает увеличить силу давления на почву при работе. Кроме того, такую ручку обычно делают из металла. Она может выдвигаться вверх или опускаться вниз. После того, как найдено удобное положение, ручку закрепляют болтами.
  2. Вилы прикрепляются к ручке за два конца, а не за центральную часть, как в классическом варианте.
  3. Упор, прикреплённый сзади к инструменту, более мощный, чем в обычном случае.

Недостатком этой конструкции является то, что не предусмотрено дробление почвы.

Чертеж чудо лопаты своими руками

Легкокоп

Этот вариант можно считать наиболее простой конструкцией. Для неё пришлось изобрести прямоугольную металлическую раму, к которой прикреплены вилы, смотрящие вниз. Упор, сделанный прямоугольным, прикреплён горизонтально. Передняя решётка отсутствует.

На заметку. Несмотря на простую конструкцию, эта разновидность чудо-лопаты является эффективным инструментом для копки.

Архимедова лопата

Она мало похожа на классический вариант. Различие, в частности, состоит в том, что здесь для вскапывания используются не вилы, а штыковая лопата. Однако изобретатель применил здесь аналогичный принцип: правило рычага. Это изобретение Владимира Колыбелина из города Ковров Владимирской области.

Устроена Архимедова лопата таким образом:

  1. У неё имеется два древка: длинное и короткое.
  2. Лезвие инструмента присоединено к короткому древку.
  3. Все детали в одно целое соединяет кронштейн. С его помощью короткое древко с лопатой в середине подсоединено к длинной ручке и может вращаться.

При работе инструмент втыкают в землю, слегка сдвигают вперёд длинную ручку. Затем наступают на короткую часть, и, с учётом закона рычага и длины плеча, лопата поднимет землю.

Важно! Хотя arhimedova лопата экономит усилия, по сравнению с обычным инструментам, её трудно применять на тяжёлых глинистых почвах.

Чертеж чудо лопаты своими руками

Как самостоятельно изготовить

Такую лопату можно сделать самому, но для этого нужно уметь работать с металлом, например, выполнять сварочные работы. В этом разделе будет рассказано, как сделать чудо лопату своими руками, про чертежи и размеры для её изготовления.

Материалы

Основная часть конструкции делается из металла. Для этого можно взять профилированную трубу или уголок. Толщина должна быть примерно 30 мм. В последнем случае важна используемая сталь, она не должна быть тоньше 3 мм.

Важно! Зубья нужно делать из качественной стали. Подойдут полученные из вил или такие, которые изготовлены на основе автомобильной рессоры. Рекомендуется, чтобы зубьев было от 6 до 8.

Рукоятку можно сделать деревянной или из металлической трубы.

Размеры

Ширина рабочей части обычно составляет от 60 до 80 см. Если сделать больше, то производительности это практически не добавит. Рекомендуемая длина штырей – от 22 до 30 см.

Длина ручки делается по росту. Будет удобно, если она будет доходить до плеча.

Чертежи

На рисунке ниже приводится один из вариантов того, как сделать лопату.

Чертеж чудо лопаты своими руками

В соответствии с данной схемой, возможно самостоятельно изготовить инструмент.

Чудо лопата существенно облегчает труд по вскапыванию участка. Её можно сделать самостоятельно. Если есть возможность, имеет смысл приобрести качественную покупную модель.

Чертеж чудо лопаты своими руками

Заготавливаем материалы для изготовления чудо-лопаты

Фирменный инструмент, купить который вы можете в строительном магазине, состоит из рамки, противорежущего элемента, рабочей основы из 8-9 прутьев, напоминающих вилы, 2 опорных стоек и держателя под черенок. Аналогичную конструкцию мы сейчас изготовим собственными руками. А на сэкономленные деньги мы сможем накупить семян для посева по всему огороду, включая соседские участки, так как данное приспособление стоит в магазине не малых денег.

Начнем с рамки. Ее можно сварить при помощи сварочного инвертора из металлического квадрата с сечением 25х25 мм. Для этого нужно сделать всего 4 сварочные швы и 3 реза болгаркой. Отмеряем по 60 сантиметров и отрезаем 4 куска квадратного профиля. Потом еще 1 отрезаем с сечением 20х20 мм – он будет у нас в роли средней перемычки в рамке, на которую будут крепиться противорежущие элементы. Если вы не хотите тратить много время на изготовление такой нелепой конструкции, можно просто взять раму от детской коляски или разобрать ненужные сани. Габариты у них будут немного больше – ничего страшного, их можно компенсировать количеством зубьев на рабочей поверхности и уменьшить усилие на черенок.

Теперь приступаем к выбору самих вил, которыми вы будете разрыхлять землю. Они должны быть прочные, как коммунистическая идея, иначе при малейшем усилии будут загибаться. Сталь обязательно каленная, штыки прямые, изгибы делать нежелательно. Для такой роли идеально подойдет рыбацкая острога, которая есть у каждого уважающего себя браконьера. Здесь можно и природе помочь, выменяв рыболовную снасть на что-то полезное в хозяйстве, и себе, так как лучшего инструмента нам не найти. Можно еще изготовить ее на заказ у токаря, но обойдется намного дороже. Самый крайний случай – установить обычные вилы. Но результат при этом значительно пострадает, ведь сталь очень мягкая.

К выбору противорежущего инструмента стоит подойти тоже серьезно. Здесь можно использовать и обычную сталь, так как роль этого узла – разбивать комки, которые будут выковыриваться «активной» частью инструмента. Ширина – около 50 сантиметров, частота зубьев – через 5-6 см. Идеальный вариант – скребок для чистки грядок с нержавейки, который раньше использовался. Его можно найти почти у каждого пенсионера, который любит хранить артефакты у себя в сарае. Предложите поменяться с вами на новые, красивые, современные и «качественные» вилы отечественного производства – большинство сразу же согласиться. И вам хорошо, и людям помогли. Дальше отламываем от них держатель вместе с черенком, если не выходит – отпиливаем болгаркой. «Кассету» с зубьями забираем на лопату-рыхлитель.

Держатель под черенок найти еще проще – доламываем любой ненужный инструмент или ищем трубу диаметров 30-40 мм и длинной 15 сантиметров. Теперь осталось сделать рычажный механизм. Для него необходимо колесо от старой советской машинки (благо таких полно на металлоломе и в селах), отбиваем пластик, остается П-образное крепление. Таких креплений нам надо 2.

Чертеж чудо лопаты своими рукамиЧертеж чудо лопаты своими рукамиЧертеж чудо лопаты своими рукамиЧертеж чудо лопаты своими рукамиЧертеж чудо лопаты своими рукамиЧертеж чудо лопаты своими руками

Пошаговая инструкция по сборке

Изготовление чудо-лопаты дело очень интересное и ответственное, так как от качества вашей сборки будет зависеть усилие, которое необходимо будет оказывать при работе с инструментом. Придерживайтесь инструкции, чтобы ваше творение радовало вас еще не один год.

Первым делом собираем ее в кучу. Если у нас будет квадратный профиль, тогда можно обойтись без усилений, просто свариваем его. В случае, если вы взяли на «вооружение» коляску, тогда нужно будет в углах сделать косые распорки из металлической полосы или квадратной профилированной трубы. Достаточно будет установить 8-10 сантиметровые вставки, чтобы они распределяли давление, оказываемое на рамку при копании.

Здесь нам понадобится П-образное крепление от колес стиральной машинки. Привариваем его вверх «тормашками» к рамке, сверлим элект рической дрелью в боковинах ровно по центру отверстие на 8 мм, можно 10 мм, чтобы наша супер лопата была прочной. Точно такое же крепление увариваем к держателю черенка, снова сверлим отверстия на 10 мм напротив. Теперь подводим 2 крепления так, чтобы 4 отверстия были в один ряд, забиваем ось на 10 мм внутрь. У нас получится рычажный механизм с усилием примерно ½. Этого будет вполне достаточно для работы в палисаднике и на огороде даже при плотной сухой почве. Можно дополнительно усилить боковины пластиной металла, но это лишнее – в большинстве случаев с лихвой хватает такого крепления.

Схема чудо-лопаты подразумевает использование косых противорежущих, направленных под углом 45 0 к земле. Такая схема позволяет значительно уменьшить усилие при разбивании комков земли. Можно установить их горизонтально, но при сильно плотной почве они могут загибаться вверх, поэтому экспериментировать ради красивого внешнего вида инструмента не стоит.

Актуальность ее нахождения на инструменте вообще стоит подставить под сомнение, так как ее основная роль – выравнивание глубины рыхления, что можно сделать легко «на глаз». Но, коль нам нужна качественная чудо лопата своими руками, чертежи менять здесь не будем. Привариваем Т-образное крепление посредине рамки сзади – ограничитель готов.

Сильно заморачивать голову не стоит над этой операцией. Покупаем самый простой сосновый черенок и надеемся, что он не прикажет долго жить. Сломался – покупаем новый и снова работаем. Можно попробовать купить дубовый черенок или из лиственницы без сучков, но его цена в 10 раз дороже, а вот прочность – уж как повезет.

Теперь у нас почти сделана лопата для ленивых своими руками. Осталось только окрасить ее в опрятный цвет, чтобы от нового инструмента ее отличали только оригинальные детали.

Чертеж чудо лопаты своими рукамиЧертеж чудо лопаты своими рукамиЧертеж чудо лопаты своими рукамиЧертеж чудо лопаты своими рукамиЧертеж чудо лопаты своими рукамиЧертеж чудо лопаты своими руками

Альтернативные чертежи или «чем можно заменить»

Выше мы описали чертеж рыхлителя, но существуют еще очень практичные модели именно лопат, которыми можно существенно упростить работу на грядке. Особенно актуальным такой инструмент будет при сборе урожая, где нужно именно перевернуть почву, а не разрыхлить ее.

Если вам надо именно такая чудо-лопата, чертежи и размеры ее будут существенно отличаться. Во-первых, рабочая область будет представлять собой металлическую плоскость, а не остроконечные сегменты для рыхления. Противорежущие снимаются. Остается лишь сам механизм уменьшения усилия на переворачивание земельного кома. То есть, ее преимущество будет только в отсутствии напряжения спины – подъем земли осуществляется за счет натягивания черенка лопаты.

Рычаг необходимо сделать на высоте 45-50 сантиметров от земли – это оптимальное соотношение высоты подъема и затраченного на это усилия. Некоторые модели изготавливаются с очень высоким рычагом, тогда усилие необходимо будет больше на подъем, зато сам совок поднимается на большую высоту – очень удобно при строительстве (рыть траншеи).

Еще одна очень популярна конструкция чудо-лопаты – инструмент с треугольной опорой. Ее суть заключается в том, чтобы существенно уменьшить усилие именно при выкапывании земляного кома. Последующая его транспортировка осуществляется с использованием спинных мышц, что не удовлетворит требованиям многих строителей. Отлично подойдет такая конструкция для работ в слишком твердой почве, где необходимо оказывать очень большое давление именно в процессе подрывания кома.

morflot.su

Как сделать чудо лопату своими руками, чертежи

Как сделать чудо лопату своими руками, чертежи и порядок сборки несложного в изготовлении домашнего инструмента.

Предлагаемая конструкция лопаты позволит быстро вскопать приусадебный участок. При этом пласты земли не переворачиваются, а очень хорошо взрыхляются. Такой способ обработки почвы позволяет легко бороться с сорняками.

Принцип действия: нажимаем ногой на упор, зубья врезаются в землю на всю их длину; наклоняем ручку инструмента на себя; зубья легко прорезают почву образуя в ней глубокие борозды.

Лучше один раз увидеть

Рассмотрим из каких деталей состоит конструкция:

• металлический зуб
• профиль крепления зубьев
• упор
• черенок для ручки
• упор для черенка
• ручка

МЕТАЛЛИЧЕСКИЙ ЗУБ

Изготовим из стандартной металлической полосы размером в сечении 5х50 (мм) ГОСТ 4405-75. Из куска длиной 270 (мм) можно изготовить четыре зуба. Полосу размечаем как показано на рисунке. При помощи болгарки, по линиям разметки, отрезаем необходимые заготовки. Узкие концы заготовок затачиваем под конус.

ПРОФИЛЬ КРЕПЛЕНИЯ ЗУБЬЕВ

На квадратной металлической трубе ГОСТ 8639-82 делаем восемь сквозных пропилов: по ширине — равной ширине зуба; по глубине — до стенки трубы. Интервал между пропилами должен быть одинаковым как показано на рисунке.

УПОР

Можно сделать с прямыми углами, но для «глаза» приятней, если углы аккуратно согнуты. Согнуть углы можно при помощи трубогиба для профильной трубы.

1. Соберем нижнюю часть инструмента.

При помощи сварочного аппарата скрепляем заготовленные детали между собой.

ЧЕРЕНОК ДЛЯ РУЧКИ

Изготовим по аналогии с упором

УПОР ДЛЯ ЧЕРЕНКА

РУЧКА

Изготовим ее из двух частей (материал может быть любой). Части скрепим между собой.

2. Соберем верхнюю часть чуда лопаты.

При помощи сварочного аппарата, скрепляем нижнюю часть инструмента и заготовленные детали верхней части между собой.

Как сделать чудо лопату своими руками по предложенным чертежам, мы подробно рассмотрели в предложенном материале. Да, по окончании работ необходимо обработать сварные швы абразивным кругом и защитить изделие от коррозии при помощи лакокрасочного покрытия.

Заказать чертеж


Поделитесь с друзьями!

kak-cdelat.ru

САД, ЦВЕТНИК И ОГОРОД. Семь дачных чудо-помощников

Необычный ручной садово-огородный инструмент (фото, видео, чертежи)

1. Плоскорез Фокина

Плоскорез – великое достижение земледельческого ума. Это первый поистине универсальный садовый инструмент. Не просто для обработки почвы, а инструмент всестороннего сожительства с культурным растительным сообществом и почвой.

Плоскорез Фокина чертеж:



Плоскорез Фокина «Стриж»

2. Рыхлитель Чудо-лопата «Пахарь»

Рыхлитель Чудо-лопата «Пахарь» чертежи:

Лопата, которую можно отнести к разряду рыхлителей-культиваторов – “Пахарь”. Механизм рыхлителя Пахарь прост и достаточно эффективен. Поднятие земли осуществляется работой несложного по устройству рычага. Основная нагрузка приходится на ноги, которыми вдавливаются рабочие вилы в грунт. Поднятие почвы происходит от усилия рук, что разгружает спину и поэтому привлекательно для пожилых людей и садоводов, страдающих болями в пояснице. Две встречные вилы, проходя одна сквозь другую разрыхляют землю без ее оборачивания, обеспечивая глубину рыхления 15-20 см.;

Чудо-лопата Прокопенко

Достоинства конструкции лопаты или рыхлителя почвы или картофелекопателя

1.Глубокая обработка почвы без оборота пласта.

2.Высокая производительность труда.

3.Не требуется значительных физических усилий при обработке пласта.

4.Доступна в изготовлении.

Способ применения:

Особенностью обработки почвы чудо-лопатой является то, что огород копается не поперек, а вдоль. Обеими, вытянутыми руками берем чудо-лопату за края верхней планки, наступаем на платформу (подножку) и она легко входит в землю. Легким движением (можно в сочетании с легким потряхиванием), отступив два шага назад, переводим лопату из вертикального положения в почти горизонтальное. После этого делаем шаг вперед, оттаскиваем лопату назад на 30 см, придаем лопате вертикальное положение, вгоняем ее в землю и циклы повторяем пока не закончится ряд. Затем преступаем к обработке следующего ряда.

Материалы: полдюймовая труда, кругляк (или шестигранник) диметром 15 мм.

Для удобства транспортировки можно изготовить разборную конструкцию.

Чудо-лопата Прокопенко чертежи:

3. Чудо-вилы поворотные

Чудо-вилы позволяют вскапывать землю совершенно не нагружая спину за счет уникального поворотного способа работы. Чудо-вилы не требуют нагибаться или приседать. Усилия прикладываются только к «рулю». При этом в 3-4 раза возрастает производительность перекопки.

Чудо-вилы регулируются по высоте в широких пределах, что позволяет идеально подогнать инструмент под рост.

Чудо-вилы поворотные фото:

4. Чудо-лопата монаха — отца Геннадия

Чудо-лопата монаха — отца Геннадия фото и чертежи:


5. Чудо-колун

Чудо-колун— это инструмент для легкой и безопасной колки дров. Вы сможете наколоть в три раза больше дров, затратив то же самое время и те же усилия, что при работе обычным колуном. При этом колоть дрова смогут даже женщины и дети, потому что основная работа состоит лишь в поднятии и опускании гири весом 3,3 кг.

Один Чудо-колун заменяет четыре инструмента: колун, топор, молоток и зубило. При соблюдении инструкции по применению инструмент абсолютно безопасен.

Чудо-колун позволяет колоть даже очень толстые полена. При этом он не требует никаких специальных навыков и очень прост в эксплуатации.

Чудо-колун фото:


6. Чудо-окучник картофеля

Чудо-окучник предназначен для рыхления почвы на картофельных грядах и окучивания взошедшего картофеля.

Благодаря оптимально рассчитанной конструкции новое изобретение способствует качественной обработке почвы (рыхлению и окучиванию) и правильному формированию гребня картофельной гряды. Расстояние между дисками регулируется, что позволяет и рыхлить почву вблизи кустов, и окучивать кусты.

Чудо-окучник позволит Вам без особых усилий и в кратчайшие сроки провести окучивание картофеля, избежав трудоемкой и утомительной работы по обработке почвы ручной тяпкой. Работать картофелеокучником нужно вдвоем.

Чудо-окучник картофеля фото и чертежи:

7. Рыхлитель грунта «Торнадо»

Рыхлитель грунта «Торнадо» и землю рыхлит, и с многолетними сорняками типа пырея или вьюнка полевого с легкостью справляется.

Рыхлитель грунта «Торнадо» фото и чертежи:

Источник

domohozajki.ru

супер умная лопата рыхлитель для копки земли на огороде

Любому огороднику понятно, что большую роль в успехе выращивания огородных культур играют правильное возделывание земли и создание грядок. Основными правилами являются ее перекапывание 2 раза за сезон, тщательное рыхление и удаление сорняков. После таких процедур проводится выравнивание поверхности для посадки. Для выполнения любого из действий потребуется специальный инструмент. Сегодня есть приспособления, которые в себе объединяют все эти функции.

Возможности и отличия

Правильнее сказать, что чудо-лопата – это скорее не лопата в прямом смысле этого слова, а рыхлитель грунта. Так как с ее помощью проводят не перекопку земли, а тщательное ее рыхление. Чаще всего подобный инструмент состоит из двух, в очень редких случаях – одной, планок, на которых расположены штыри. Некоторые модели дополнены задним упором, который облегчает процесс перекопки тяжелой земли. Визуально лопата-рыхлитель напоминает больше двойные вилы.

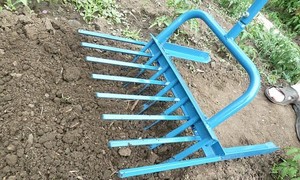

Чудо лопата

Что умеет

Вилы-лопата имеют большой функционал. При выполнении работ на огороде супер-лопата способна заменить сразу:

  • Грабли;
  • Вилы;
  • Барану;
  • Разбрасыватель навоза;
  • Копалку для картофеля.

Это не просто замена инструмента, но и существенное облегчение труда. С помощью чудо-лопаты можно не только вскопать землю на заданную глубину, но и разровнять ее поверхность. Подобный утомительный процесс становится быстрым и легким. Заменит подобная лопата и культиватор.

С помощью этого инструмента можно проводить выкапывание картофеля, не повреждая корнеплоды, собирать листву и выполнять многие действия по уходу за огородом и садом.

Важно! При работе с такой лопатой задействованы только руки и ноги, а не спина, так как не потребуется часто гнуться, наклоняясь и распрямляясь.

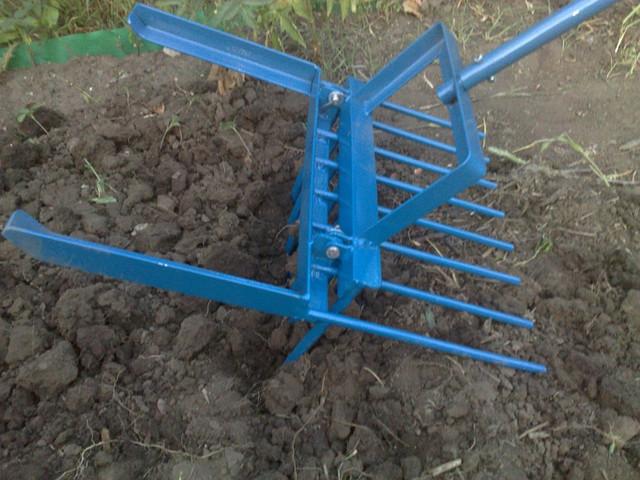

Использовать чудо-лопату можно исключительно на обрабатываемой ранее земле

Использовать чудо-лопату можно исключительно на обрабатываемой ранее земле, справиться с целиной она не способна.

Достоинства и недостатки

Самым основным плюсом умной лопаты является то, что приспособление облегчает копку земли. Следующее преимущество в том, что после работы с такой лопатой человек чувствует себя менее уставшим, чем после работы с традиционной.

Также многие выбирают подобный инструмент из-за того, что существенно сокращается время на обработку огорода.

Минус один – большой вес приспособления. Но ее не потребуется постоянно поднимать, как штыковую. Суперлопату просто перетягивают по поверхности земли во время копки.

На заметку. Поднимать ее нужно два раза: когда устанавливаешь в начало ряда и когда заканчиваешь работу.

Как работать

Использование чудо-лопаты для копки земли дарит массу преимуществ при вскапывании: не устает спина, создание грядок происходит намного быстрее.

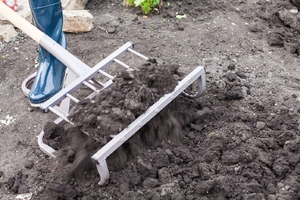

Процесс рытья заключается в простых манипуляциях

Во время работы земля располагается между упором и вилами, получается, что одновременно грунт перекапывается и рыхлится.

Процесс рытья заключается в простых манипуляциях: сначала вилы втыкаются в землю, затем опускается черня. После каждого опускания лопату следует вынуть. Аналогично повторяют движение от ряда к ряду.

Копать и рыть огород теперь намного легче и быстрее.

На заметку. Инструмент подходит всем, с подобными манипуляциями могут справиться, как женщины, так и пожилые люди.

Особенности конструкции

По своей конструкции чудо-лопаты могут различаться. Такие инструменты носят различные названия. Нередко можно встретить лопаты под названием «Пахарь», «Торнадо», «Землекоп» и многие другие. Каждая из них имеет свои особенности, но конструктивный принцип работы одинаков во всех случаях.

Пахарь

Рыхлитель грунта без переднего упора

Подобное устройство аналогично всем остальным. Основой являются опорные и рабочие элементы, представлены вилами, но в этой умной лопате нет переднего упора. Именно это является ее конструктивной особенностью. Такие конструкции легче и менее габаритны. Но это не слишком важно при работе, в то время как отсутствие переднего упора лишает повышенной устойчивости.

Подобные устройства состоят из двух основных элементов:

  1. Рабочие вилы, к которым приварена ручка.
  2. Вилы для опоры, к гребенке которых закрепляется задний упор с использованием сварки.

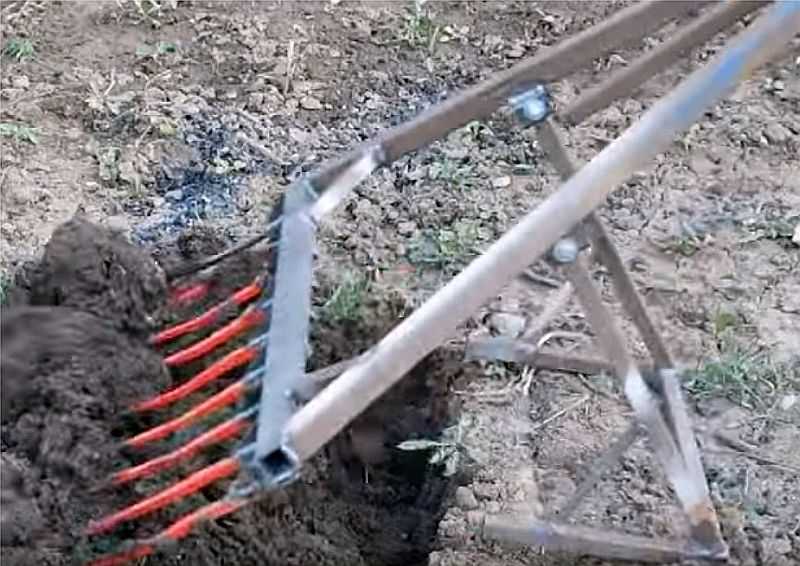

Копалка

Эта разновидность представлена более широкими вилами, которые соединены с упором. Дополняет всю конструкцию мощная удобная ручка. Особенности этой конструкции – наличие упора и регулируемая ручка. Упор в лопате копалке также подвижен. После погружения конструкции в землю на упор надавливают ногой и выворачивают содержимое грядки с корнеплодами. Зачем инструмент выворачивают и переставляют.

Копалка

На заметку. Работать с таким приспособлением легко, поэтому процесс копания проходит быстрее. Но это чудо-устройство не способно дробить почву, поэтому не стоит ее применять для тяжелых и комковатых участков.

Легкокоп

Приспособление отличается округлым упором и ручкой, которая не регулируется. Вилы для копки выполнены аналогичным способом, да и принцип работы не отличается. Это достаточно легкое сооружение, которое поможет быстро перекапывать землю. Понять, какое из устройств лучше, можно только, попробовав оба варианта на деле.

Из чего и как делать

Если нет возможности купить подобное приспособление, не стоит расстраиваться. Его легко смастерить самостоятельно.

Важно! Как видно, все приспособления отличаются числом комплектующих и материалов, необходимых для выполнения сборочных работ. Сечение и характеристики у всех одинаковые.

Материалы для изготовления

Прежде, чем заниматься изготовлением чудо-лопаты собственными руками, следует подготовить исходный материал.

Чудо лопата чертеж

Для создания каркаса необходимо использовать профилированную трубу, с диаметром 3х3 см, с толщиной стенки 3 мм и более. Для некоторых моделей может понадобиться уголок (ширина полки – 3 см, толщина стенок  – 3 мм).

Ручку можно выполнить из аналогичной профилированной трубы. В некоторых моделях допускается использование ручек из дерева, как шнек для обычной лопаты.

Особое внимание следует уделить изготовлению вил. Здесь в обязательном порядке нужна крепкая конструктивная сталь. Прутки для изготовления зубьев рабочих вил должны быть в диаметре не менее 8 мм.

Интересный факт. Домашние умельцы очень легко подобрали решение, что помогает в подобной ситуации. Они отрезают зубья у простых вил, распиливают рессоры машины на узкие полоски или выпрямляют прочные пружины, например, подвески. Подобрать вариантов можно много, главное, чтобы исходная сталь была прочной.

Размеры

Современные производители предлагают своим клиентам инструменты, которые смогут самокопать, рыхлить и ровнять, различных размеров. Это делается, чтобы человек смог подобрать по себе чудо-лопату, ведь каждый отличается ростом и комплектацией.

Чудо лопата рыхлитель

Чаще всего изготавливают конструкции со следующими размерами:

  1. Ширина рабочей части – 45-60 см. Слишком большие конструкции тяжелее использовать, что может снизить производительность.
  2. Штыки для рабочих вил могут иметь длину в 22-30 см.
  3. Длину ручки следует выбирать на свое усмотрение. Это делается, в соответствии с ростом.
  4. Оптимальным промежутком между штырями является расстояние 7-8 см.

Все остальные характеристики выбираются по ходу изготовления. В зависимости от выбранной конструкции, модели и используемого материала, параметры могут различаться.

Чертежи

Перед тем, как начать изготавливать отдельные элементы суперлопаты, следует создать подробную схему инструмента. Каждый чертеж должен содержать подробные описания с указанием размеров, проработкой мелочей. На это уйдет существенное время, но поможет создать в итоге удобный инструмент. Без чертежа очень сложно получить желаемое, это может получиться только у опытного мастера, который уже делает не первую чудо-лопату.

Как видно, упростить свои работы на участке можно простым механизмом. Если есть определенные навыки и знания работы с металлом, то можно и самостоятельно изготовить чудо-лопату. Самодельный инструмент экономически более выгодный.

7ogorod.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
