Как собрать самодельный фрезерный станок с ЧПУ + Чертежи и схемы!

Возможно, меня уволят за это!

Я давно хотел разместить серию постов по теме самодельных станков с ЧПУ. Но всегда останавливал тот факт, что Станкофф — станкоторговая компания. Дескать, как же так, мы же должны продавать станки, а не учить людей делать их самостоятельно. Но увидев этот проект я решил плюнуть на все условности и поделиться им с вами.

И так, в рамках этой статьи-инструкции я хочу, что бы вы вместе с автором проекта, 21 летним механиком и дизайнером, изготовили свой собственный настольный фрезерный станок с ЧПУ. Повествование будет вестись от первого лица, но знайте, что к большому своему сожалению, я делюсь не своим опытом, а лишь вольно пересказываю автора сего проекта.

В этой статье будет достаточно много чертежей, примечания к ним сделаны на английском языке, но я уверен, что настоящий технарь все поймет без лишних слов. Для удобства восприятия, я разобью повествование на «шаги».

Предисловие от автора

Уже в 12 лет я мечтал построить машину, которая будет способна создавать различные вещи. Машину, которая даст мне возможность изготовить любой предмет домашнего обихода. Спустя два года я наткнулся на словосочетание ЧПУ или если говорить точнее, то на фразу «Фрезерный станок с ЧПУ». После того как я узнал, что есть люди способные сделать такой станок самостоятельно для своих нужд, в своем собственном гараже, я понял, что тоже смогу это сделать. Я должен это сделать! В течение трех месяцев я пытался собрать подходящие детали, но не сдвинулся с места. Поэтому моя одержимость постепенно угасла.

В августе 2013 идея построить фрезерный станок с ЧПУ вновь захватила меня. Я только что окончил бакалавриат университета промышленного дизайна, так что я был вполне уверен в своих возможностях. Теперь я четко понимал разницу между мной сегодняшним и мной пятилетней давности. Я научился работать с металлом, освоил техники работы на ручных металлообрабатывающих станках, но самое главное я научился применять инструменты для разработки. Я надеюсь, что эта инструкция вдохновит вас на создание своего станка с ЧПУ!

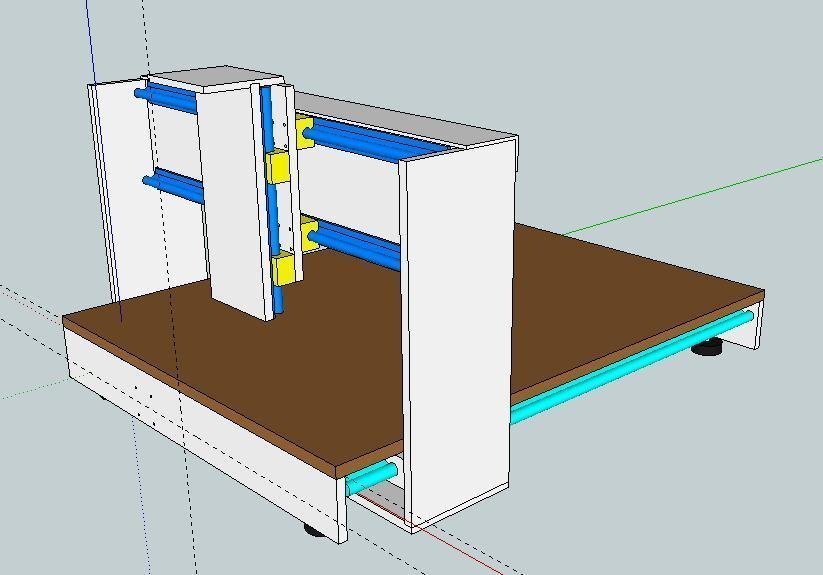

Шаг 1: Дизайн и CAD модель

Все начинается с продуманного дизайна. Я сделал несколько эскизов, чтобы лучше прочувствовать размеры и форму будущего станка. После этого я создал CAD модель используя SolidWorks. После того, как я смоделировал все детали и узлы станка, я подготовил технические чертежи. Эти чертежи я использовал для изготовления деталей на ручных металлообрабатывающих станках: токарном и фрезерном.

Признаюсь честно, я люблю хорошие удобные инструменты. Именно поэтому я постарался сделать так, чтобы операции по техническому обслуживанию и регулировке станка осуществлялись как можно проще. Подшипники я поместил в специальные блоки для того, чтобы иметь возможность быстрой замены. Направляющие доступны для обслуживания, поэтому моя машина всегда будет чистой по окончанию работ.

Файлы для скачивания «Шаг 1»

Габаритные размеры

Шаг 2: Станина

Станина обеспечивает станку необходимую жесткость. На нее будет установлен подвижной портал, шаговые двигатели, ось Z и шпиндель, а позднее и рабочая поверхность. Для создания несущей рамы я использовал два алюминиевых профиля Maytec сечением 40х80 мм и две торцевые пластины из алюминия толщиной 10 мм. Все элементы я соединил между собой на алюминиевые уголки. Для усиления конструкции внутри основной рамы я сделал дополнительную квадратную рамку из профилей меньшего сечения.

Для того, чтобы в дальнейшем избежать попадания пыли на направляющие, я установил защитные уголки из алюминия.  Уголок смонтирован с использованием Т-образных гаек, которые установлены в один из пазов профиля.

На обоих торцевых пластинах установлены блоки подшипников для установки приводного винта.

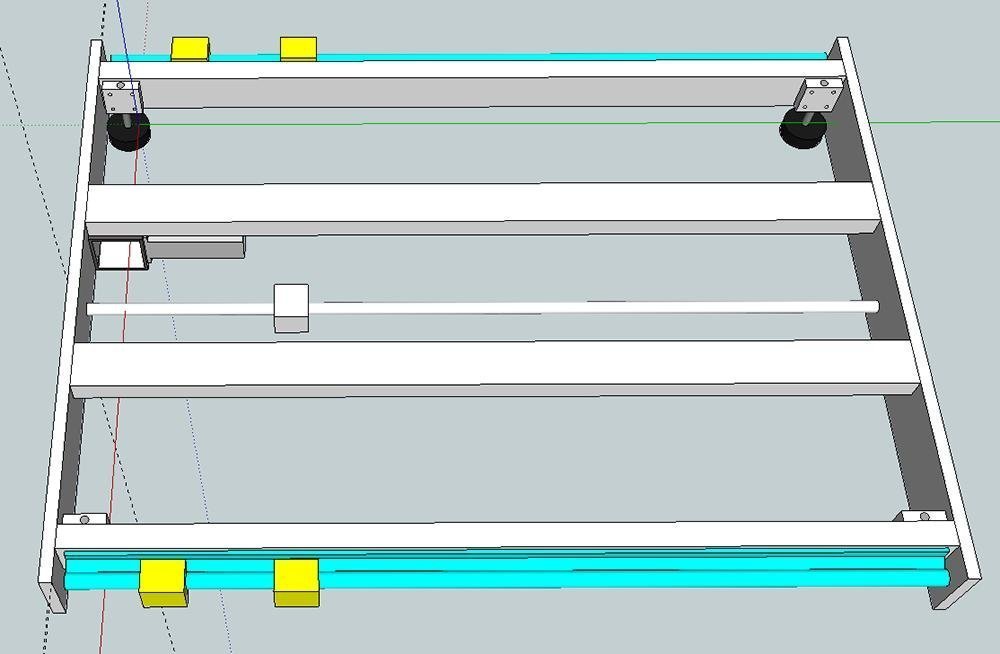

Несущая рама в сборе

Уголки для защиты направляющих

Файлы для скачивания «Шаг 2»

Чертежи основных элементов станины

Шаг 3: Портал

Подвижной портал — исполнительный орган вашего станка, он перемещается по оси X и несет на себе фрезерный шпиндель и суппорт оси Z. Чем выше портал, тем толще заготовка, которую вы можете обработать. Однако, высокий портал менее устойчив к нагрузкам которые возникают в процессе обработки. Высокие боковые стойки портала выполняют роль рычагов относительно линейных подшипников качения.

Основная задача, которую я планировал решать на своем фрезерном станке с ЧПУ — это обработка алюминиевых деталей. Поскольку максимальная толщина подходящих мне алюминиевых заготовок 60 мм, я решил сделать просвет портала (расстояние от рабочей поверхности до верхней поперечной балки) равным 125 мм.  В SolidWorks все свои измерения я преобразовал в модель и технические чертежи. В связи со сложностью деталей, я обработал их на промышленном обрабатывающем центре с ЧПУ, это дополнительно мне позволило обработать фаски, что было бы весьма затруднительно сделать на ручном фрезерном станке по металлу.

Файлы для скачивания «Шаг 3»

Шаг 4: Суппорт оси Z

В конструкции оси Z я использовал переднюю панель, которая крепится к подшипникам перемещения по оси Y, две пластины для усиления узла, пластину для крепления шагового двигателя и панель для установки фрезерного шпинделя. На передней панели я установил две профильные направляющие по которым будет происходить перемещение шпинделя по оси Z. Обратите внимание на то, что винт оси Z не имеет контропоры внизу.

Файлы для скачивания «Шаг 4»

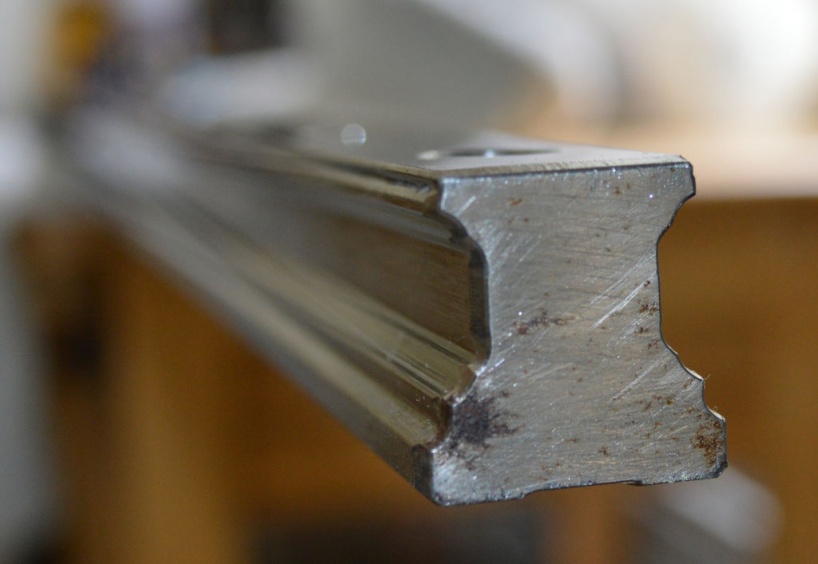

Шаг 5: Направляющие

Направляющие обеспечивают возможность перемещения во всех направлениях, обеспечивают плавность и точность движений. Любой люфт в одном из направлений может стать причиной неточности в обработке ваших изделий. Я выбрал самый дорогой вариант — профилированные закаленные стальные рельсы. Это позволит конструкции выдерживать высокие нагрузки и обеспечит необходимую мне точность позиционирования. Чтобы обеспечить параллельность направляющих, я использовал специальный индикатор во время их установки. Максимальное отклонение относительно друг друга составило не более 0,01 мм.

Шаг 6: Винты и шкивы

Винты преобразуют вращательное движение от шаговых двигателей в линейное. При проектировании своего станка вы можете выбрать несколько вариантов этого узла: Пара винт-гайка или шарико-винтовая пара (ШВП). Винт-гайка, как правило, больше подвергается силам трения при работе, а также менее точна относительно ШВП. Если вам необходима повышенная точность, то однозначно необходимо остановить свой выбор на ШВП. Но вы должны знать, что ШВП достаточно дорогое удовольствие.

Я все же решил использовать винт-гайку для своего станка. Я выбрал гайки со специальными пластиковыми вставками которые уменьшают трение и исключают люфты.

Необходимо обработать концы винтов в соответствии с чертежами. На концы винтов устанавливаются шкивы

Файлы для скачивания «Шаг 6»

Шаг 7: Рабочая поверхность

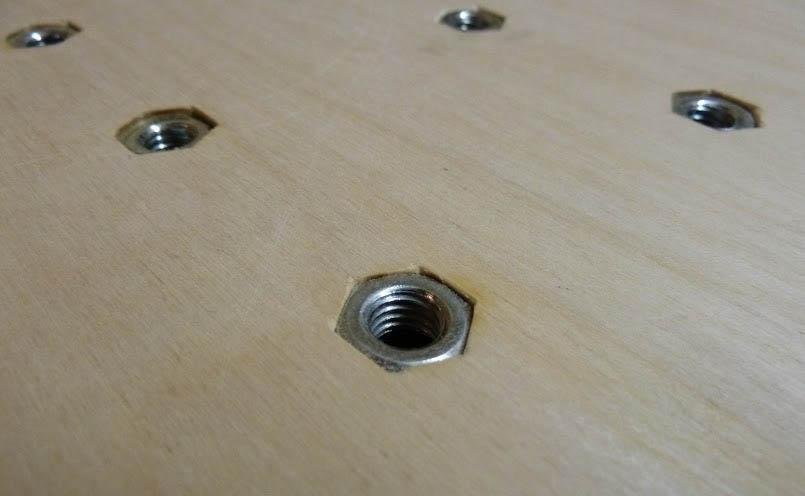

Рабочая поверхность — это место на котором вы будете закреплять заготовки для последующей обработки. На профессиональных станках часто используется стол из алюминиевого профиля с Т-пазами. Я решил использовать лист обычной березовой фанеры толщиной 18 мм.

Шаг 8: Электрическая схема

Основными  компонентами электрической схемы являются:

  1. Шаговые двигатели
  2. Драйверы шаговых двигателей
  3. Блок питания
  4. Интерфейсная плата
  5. Персональный компьютер или ноутбук
  6. Кнопка аварийного останова

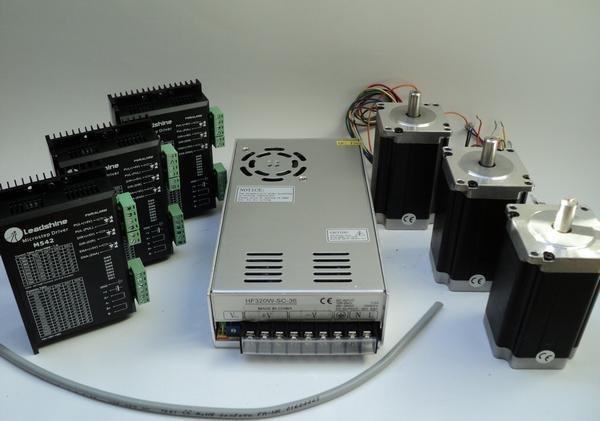

Я решил купить готовый набор из 3-х двигателей Nema, 3-х подходящих драйверов, платы коммутации и блока питания на 36 вольт. Также я использовал понижающий трансформатор для преобразования 36 вольт в 5 для питания управляющей цепи. Вы можете использовать любой другой готовый набор или собрать его самостоятельно. Так как мне хотелось быстрее запустить станок, я временно собрал все элементы на доске. Нормальный корпус для системы управления сейчас находится в разработке )).

Электрическая схема станка

Шаг 9: Фрезерный шпиндель

Для своего проекта я использовал фрезерный шпиндель Kress. Если есть необходимость, средства и желание, то вы вполне можете поставить высокочастотный промышленный шпиндель с водяным или воздушным охлаждением. При этом потребуется незначительно изменить электрическую схему и добавить несколько дополнительных компонентов, таких как частотный преобразователь.

Шаг 10: Программное обеспечение

В качестве управляющей системы для своего детища я выбрал MACh4. Это одна из самых популярных программ для фрезерных станков с ЧПУ. Поэтому про ее настройку и эксплуатацию я не буду говорить, вы можете самостоятельно найти огромное количество информации на эту тему в интернете.

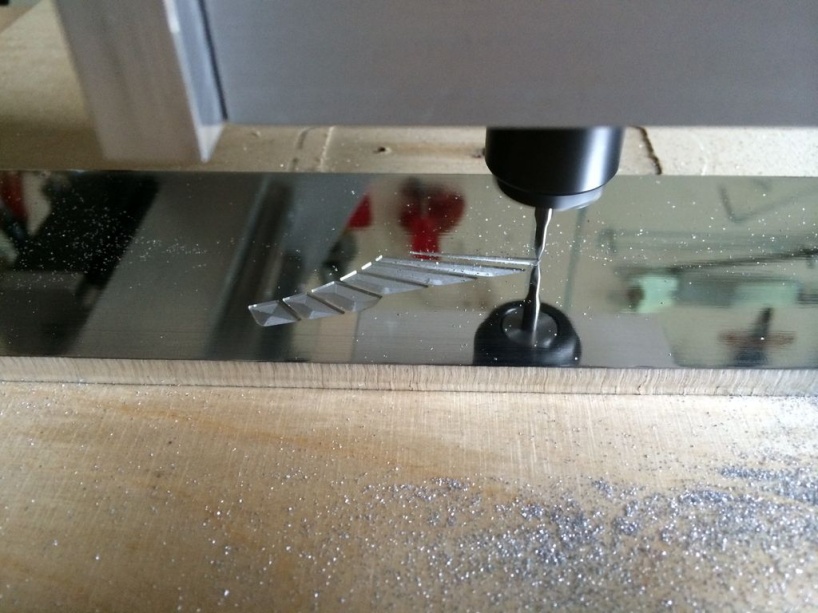

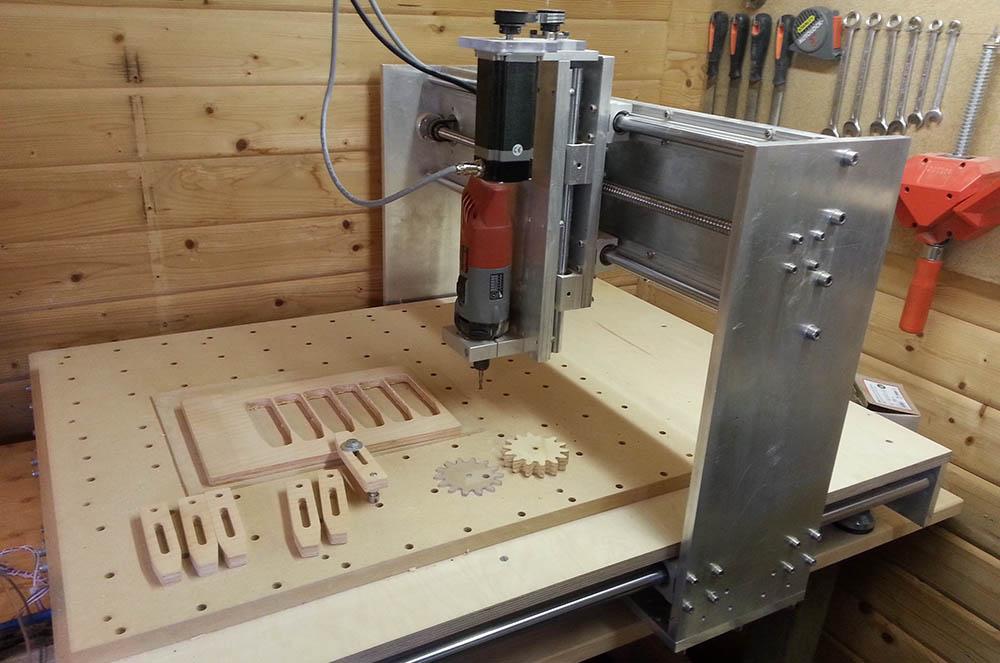

Шаг 11: Он ожил! Испытания

Если вы все сделали правильно, то включив станок вы увидите, что он просто работает!

Я уверен, моя история вдохновит вас на создание собственного фрезерного станка с ЧПУ.

Послесловие

Друзья, если вам понравилась история, делитесь ей в социальных сетях и обсуждайте в комментариях. Успехов вам в ваших проектах!

www.stankoff.ru

Как собрать станок с ЧПУ своими руками

В этой статье мы рассказываем о том, что построить своими руками фрезерный станок с ЧПУ — выполнимая задача. Подробно описывается весь процесс создания: от проектирования до применения станка.

В первом случае к покупным комплектующим добавлялись самодельные детали, сделанные на токарном станке, во втором проекте автор обошелся готовыми частями, третий — бонус, изготовление функционального стола для станка, совмещенного с полками для хранения материалов и инструментов.

Содержание:

  • Заключение и рекомендации



Как сделать самодельный станок с ЧПУ

Автор проекта Benne подробно описал весь процесс создания станка с ЧПУ для работы по дереву и другим материалам, начиная с проектирования.



1. Проектирование

Перед постройкой станка нужно как минимум нарисовать эскиз от руки, а лучше выполнить более точный трехмерный рисунок с помощью программы САПР. Автор проекта использовал google sketchup, довольно простую (бесплатную для 30-дневного использования) программу. Для более сложного проекта вы можете выбрать Autocad.

Главная цель рисунка — выяснить необходимые размеры деталей, для заказа их по интернету, и убедиться, что все движущиеся части станка подойдут друг к другу.

Как видите, детальных чертежей с размеченными отверстиями под крепления автор не использовал, намечал отверстия в процессе постройки станка, но такого исходного дизайна оказалось достаточно.

Габаритные размеры станка: 1050 х 840 х 400 мм.

Перемещение по осям: X 730 мм, Y 650 мм, Z 150 мм

Длина направляющих и шариково-винтовой передачи зависит от размера задуманного вами станка.

Когда идет проектирование станка с ЧПУ, есть несколько вопросов, от ответа на которые зависит конечный результат.

Какой тип станка с ЧПУ вы хотите выбрать?

С подвижным столом или с подвижным порталом? Конструкции с подвижным столом часто используются для станков небольшого размера, до 30х30 см. Их легче построить, их можно сделать более жесткими, чем машины с движущимся порталом. Недостаток перемещения стола заключается в том, что при одинаковой зоне резки общая площадь станка получается раза в два больше, чем при использовании конструкции с подвижным порталом. В этом проекте зона обработки около 65×65 см, поэтому был выбран подвижный портал.

Что вы хотите обрабатывать с помощью станка с ЧПУ?

В данном проекте станок предназначался в основном для фанеры, лиственных пород дерева и пластмасс, а также для алюминия.

 Из чего будет строиться станок?

Это в основном зависит от материала, который будет на станке обрабатываться. В идеале материал, который используется для изготовления станка, должен быть прочнее материала, который будет обрабатываться на станке или, как минимум, не менее прочным. Поэтому, если вы хотите резать алюминий, станок должен быть собран из алюминия или стали.

Какая длина осей вам нужна?

По первоначальному замыслу станок с ЧПУ должен был обрабатывать фанеру и МДФ, которые в Нидерландах выпускают размером 62 х 121 см. Поэтому для Y расстояние прохода должно быть не менее 620 мм. Длина хода по оси Х равна 730 мм, потому что иначе станок занял бы все пространство комнаты. Поэтому ось X короче, чем длина листа фанеры (1210 мм), но можно обработать половину, затем сдвинуть лист вперед и обработать оставшуюся часть. С помощью такой уловки получается обрабатывать на станке куски куда большие, чем длина оси Х. Для оси Z выбрано 150 мм, чтобы в будущем использовать четвертую ось.

Какой тип линейного движения вы будете использовать?

Существует множество вариантов системы линейного перемещения, от ее выбора во многом зависит качество работы. Поэтому есть смысл потратиться на лучшую систему, которую вы можете себе позволить. Автор проекта решил, что линейные рельсы были лучшим вариантом из тех, на которые ему хватало денег. Если вы строите 3-осевой фрезерный станок с ЧПУ, вам нужно купить комплект, состоящий из трех наборов линейных направляющих и двух линейных подшипников на каждую направляющую.

Какую систему привода подач вы будете использовать для каждой оси?

Основные варианты привода подачи: зубчатые ремни, механизмы реечной передачи и передача винт-гайка. Для самодельных станков с ЧПУ чаще всего используют передачу винт-гайка с использованием шарико-винтовой пары. Гайка крепится к подвижной части машины, винт закреплен с обоих концов. Винт крепится к двигателю. Если двигатели вращается, гайка с прикрепленной к ней движущейся частью машины будет двигаться вдоль винта и приводить машину в движение.

ШВП в данном станке используется для привода осей X и Y. Шарико-винтовые подшипники обеспечивают очень плавный ход, люфт отсутствует, повышается качество и скорость резки.

Для оси Z использован стержень M10 из высококачественной нержавеющей стали с самодельной гайкой из делрина.

Тип двигателя и контроллера

Обычно в самодельных станках с ЧПУ применяются шаговые двигатели. Сервоприводы в основном используются для мощных промышленных станков с ЧПУ, они дороже и требуют более дорогих контроллеров. Здесь использованы шаговые двигатели 3Nm.

Тип шпинделя

В проекте используется стандартный Kress, он имеет хороший 43-мм зажимной фланец, а также встроенный регулятор скорости (но последняя функция есть у большинства шпинделей).

Если вы собираетесь выполнять действительно сложную резку, стоит обратить внимание на шпиндели с водяным охлаждением — они дороже стандартных, зато шумят гораздо меньше, могут работать на низких оборотах без перегрева и с самыми разными материалами.

Затраты

На данный станок с ЧПУ ушло примерно 1500 евро. Готовый фрезерный станок с ЧПУ сходных характеристик стоит намного дороже, так что вы можете сэкономить, создав станок самостоятельно.



2. Комплектующие для создания станка с ЧПУ

Электрооборудование и электроника:

  • 3 шаговых двигателя 3 Nm Nema 23;
  • 3 драйвера шаговых двигателей DM556 Leadshine;
  • блок питания 36 В для станков с ЧПУ;
  • интерфейсная плата 5 Axis CNC Breakout Board для управления шаговыми драйверами;
  • источник питания 5 В для интерфейсной платы;
  • двухпозиционный выключатель On/Off;
  • многожильный кабель Shielded 4 Conductor 18 AWG;
  • 3 сенсорных концевых выключателя;
  • Шпиндель: Kress FME 800 (подойдут также Bosch Colt или Dewalt Compact Router).

По желанию:

  • шкафчик/корпус для электрооборудования;
  • подвижный пластиковый кабель-канал;
  • 4-контактные кабельные вилки.

Механические части:

  • линейные направляющие: для X — SBR 20 для Y и Z — SBR 16;
  • шарико-винтовая пара (ШВП) для X и Y — диаметром 16 мм, шаг 5 мм4
  • в качестве передаточного винта для оси Z: стальной штырь с резьбой M10 с самодельной гайкой из делрина;
  • алюминиевый профиль: 30х60 мм, нарезанный на куски длиной 100 мм;
  • алюминиевая пластина 15 мм толщиной;
  • мощные антивибрационные выравнивающие ножки.

Программы:

  • CAD/CAM-программа CamBam;
  • программа для управления станком с ЧПУ Mach4

Станок в основном построен из алюминиевых пластин толщиной 15 мм и алюминиевых профилей 30×60 мм. Работы выполнялись с применением сверлильного и токарного станков. Пластины и профили заказывались нарезанными по размеру.



3. Ось Х

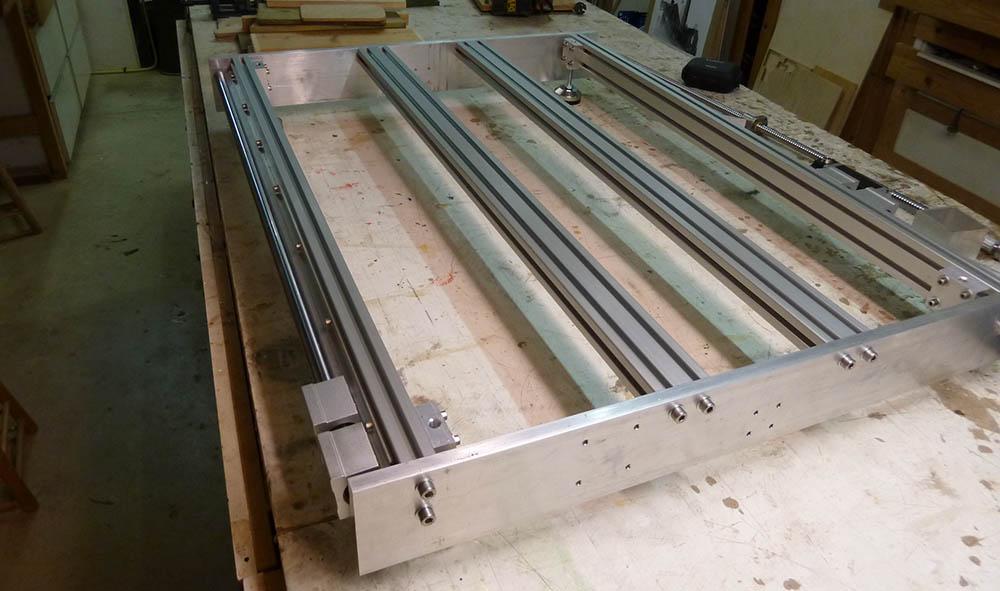

Базовая рама сделана из 4 отрезков алюминиевого профиля сечением 30х60 мм и двух боковых панелей толщиной 15 мм. В конце профилей есть по два отверстия диаметром 6,8 мм, с помощью метчика внутри отверстий выполнена резьба М8.

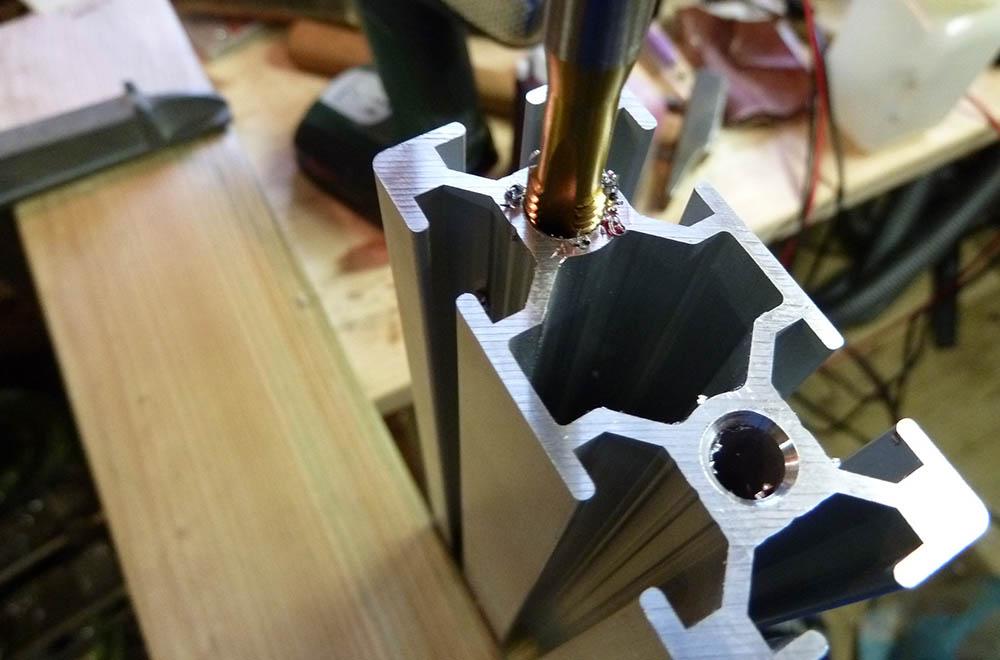

Нарезка резьбы в торцах алюминиевого профиля

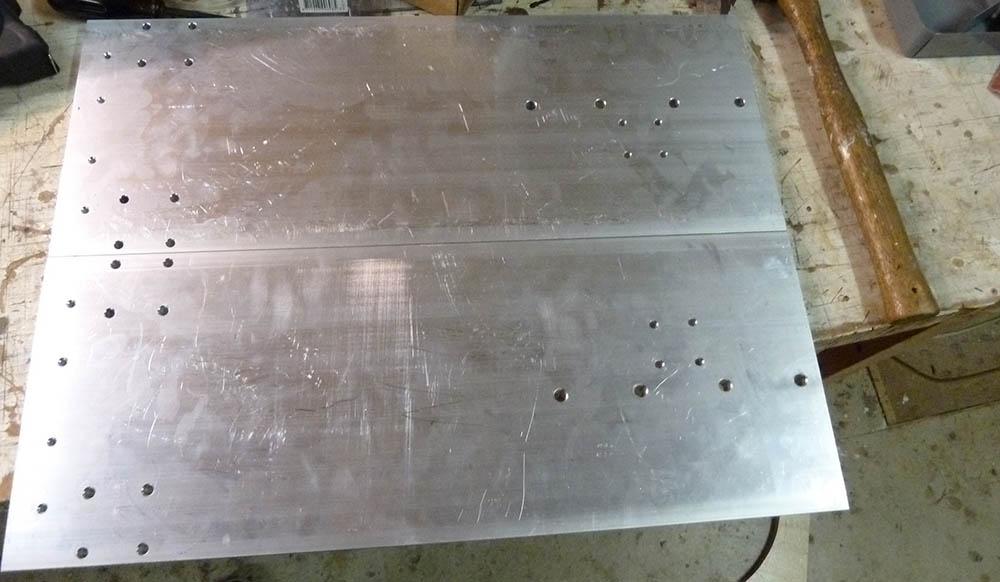

Чтобы отверстия на концевых панелях совпадали, при сверлении обе пластины зажимались вместе. Посередине каждой пластины просверлено по 4 отверстия, чтобы установить подшипниковые опоры, и четыре дополнительных отверстия в одной из боковых пластин для крепления двигателя.

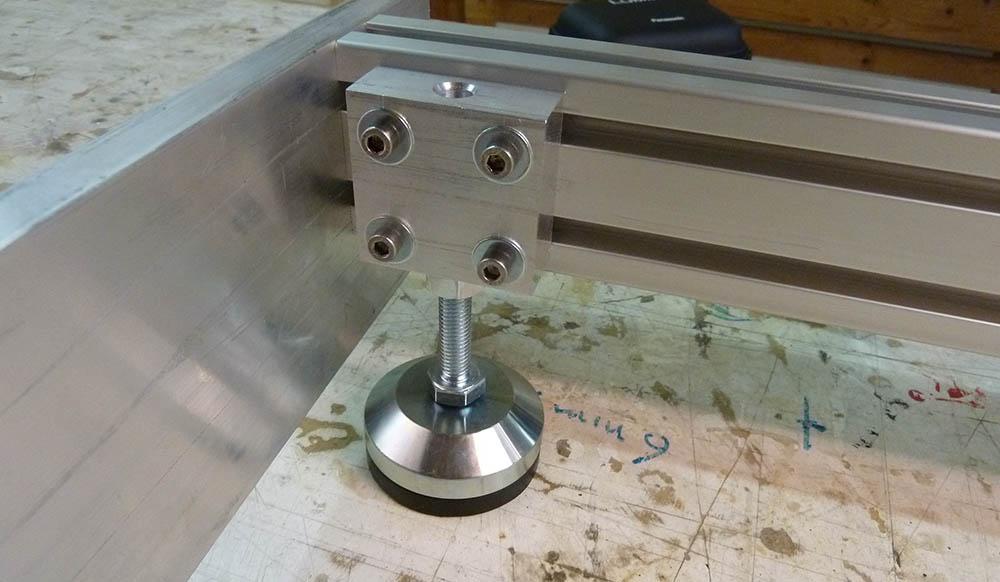

Их кусочков алюминия (50х50х20) сделаны 4 блока, чтобы прикрепить выравнивающие ножки. Блоки прикручены к наружным профилям четырьмя болтами М5 с мебельными t-гайками.

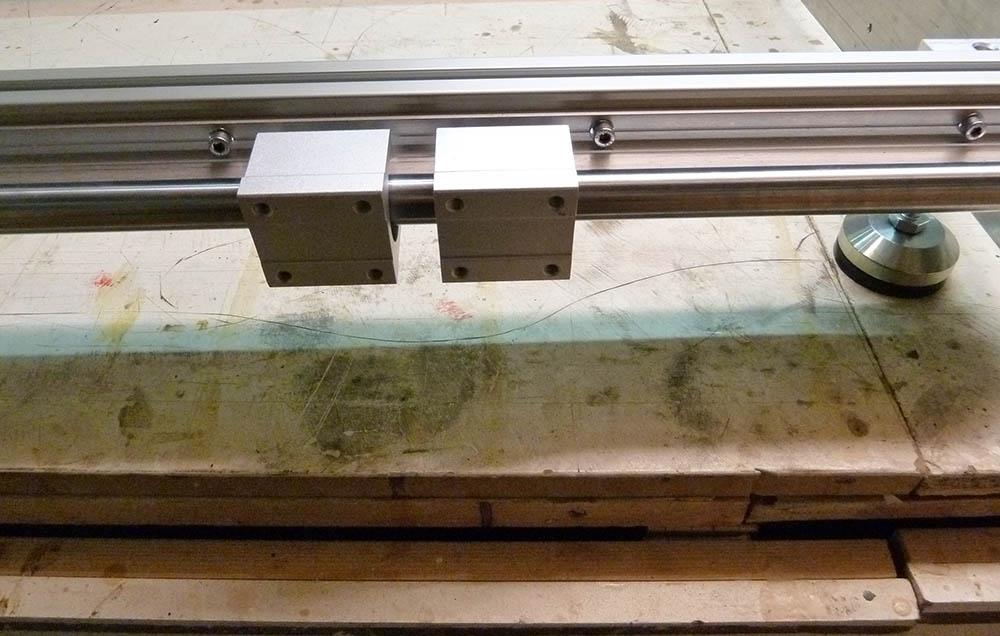

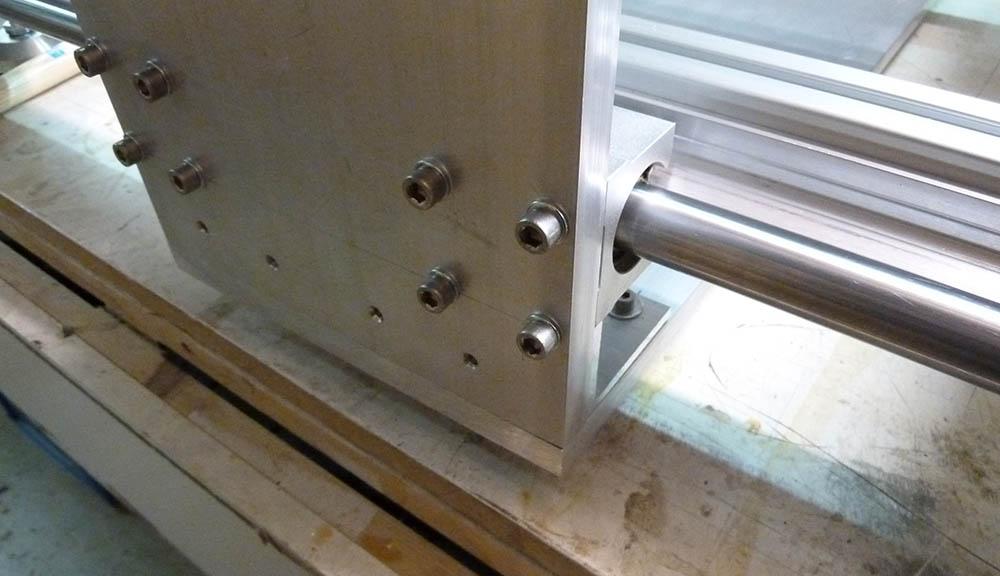

Линейные направляющие подходят непосредственно к алюминиевым профилям. Для оси X использовались рельсы диаметром 20 мм. Предварительно просверленные в основании линейных направляющих отверстия точно совпадают с пазами в алюминиевых профилях. Для установки использованы болты М5 и мебельные t-гайки.



4. Боковые пластины портала

Боковые пластины портала почти одинаковы, но в одной из них просверлены четыре дополнительных отверстия для крепления мотора. Весь портал изготовлен из алюминиевых пластин толщиной 15 мм. Чтобы отверстия оказались точно в нужном месте, в тщательно отмеченных местах слесарным кернером были пробиты углубления, и по этим меткам просверлены отверстия на сверлильном станке, сначала сверлом меньшего диаметра, затем — нужного.

Из-за того, как спроектирован портал, пришлось сверлить отверстия в торцах боковых пластин и делать в отверстиях резьбу М8.



5. Сборка портала

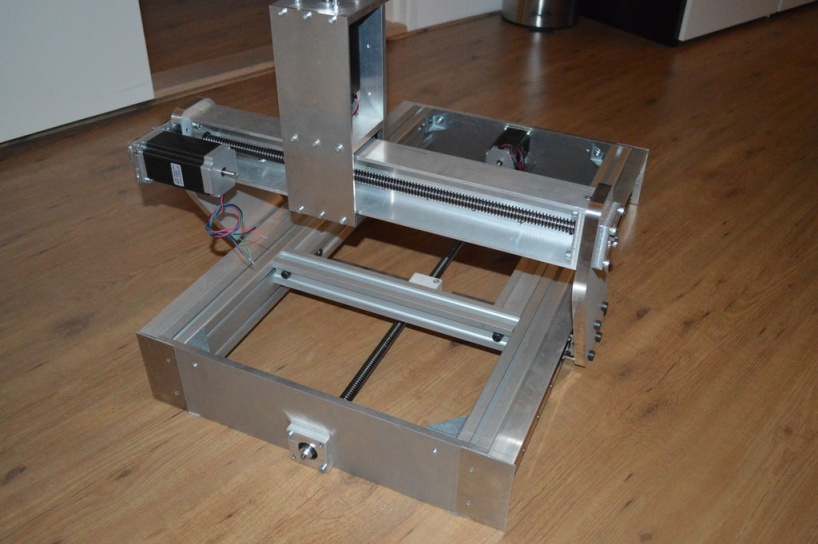

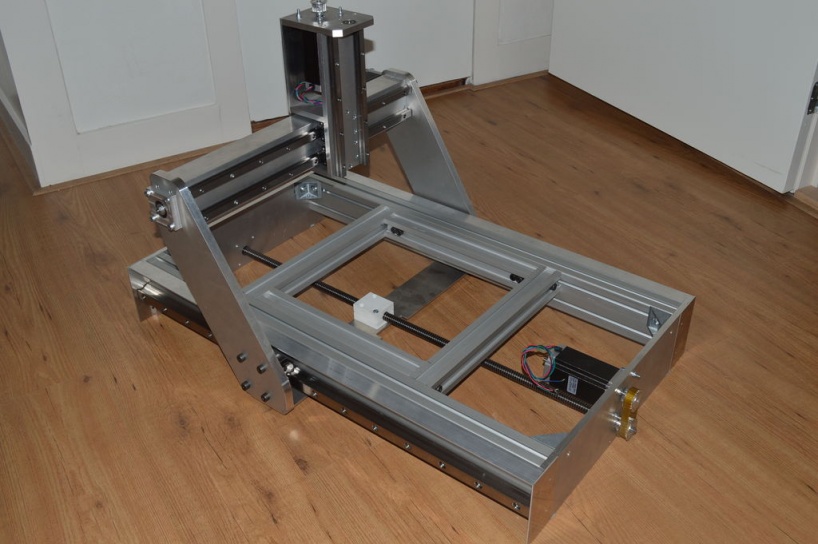

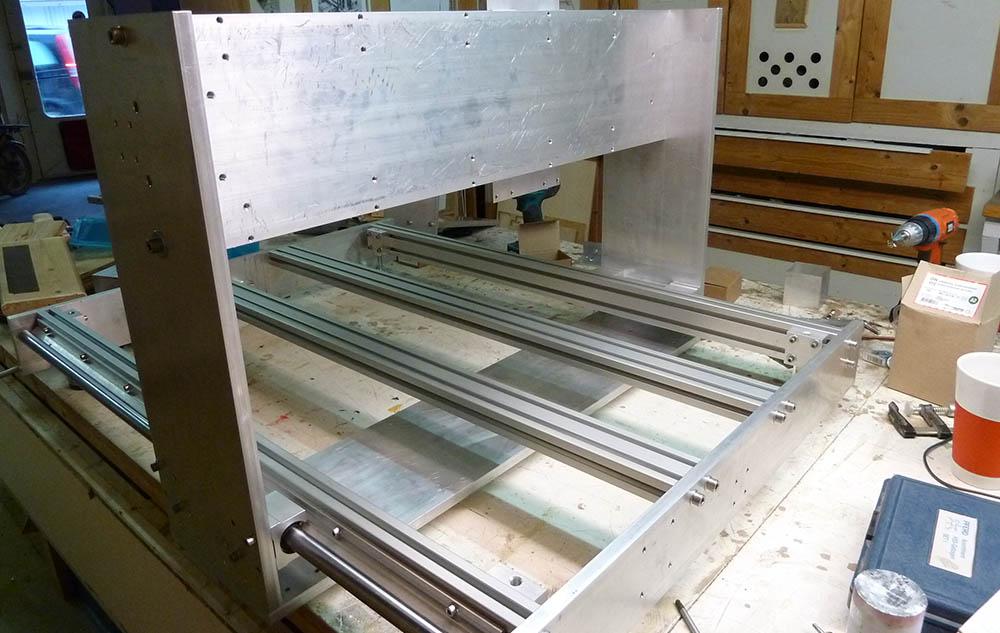

Портал собран и установлен

Остальная часть портала выполнена так же, как и боковые части. Самым сложным было правильно выровнять линейные рельсы, которые должны были совпасть с краем пластины. При маркировке точного расположения отверстий автор прижал два куска алюминиевых профилей к боковым сторонам пластины, чтобы выровнять направляющие. В просверленных отверстиях нарезана резьба М5. При креплении направляющих к порталу необходимо убедиться, что расстояние между направляющими по всей длине одинаково, направляющие должны быть параллельны.

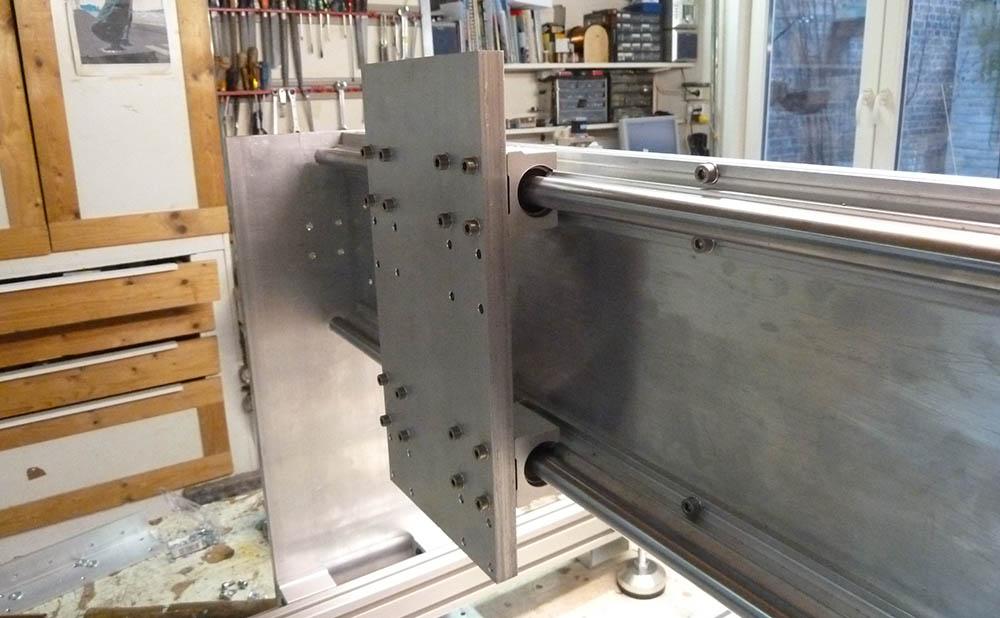

Линейные подшипники прикреплены к боковой стенке портала.

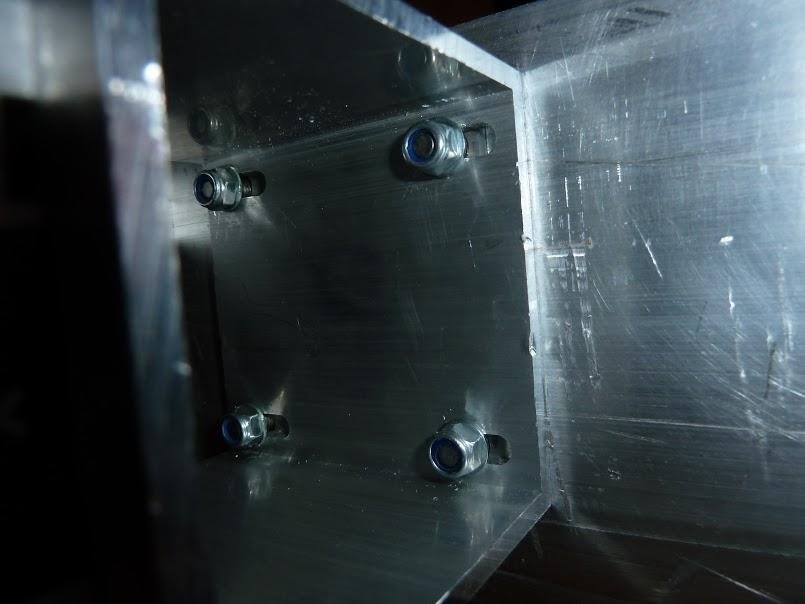

Несколько угловых скоб придают дополнительную жесткость конструкции.

В пластине на нижней части портала просверлено 6 отверстий, чтобы прикрепить ее к боковым пластинам. В середине пришлось просверлить два отверстия для крепления держателя гайки.



6. Каретка оси Y

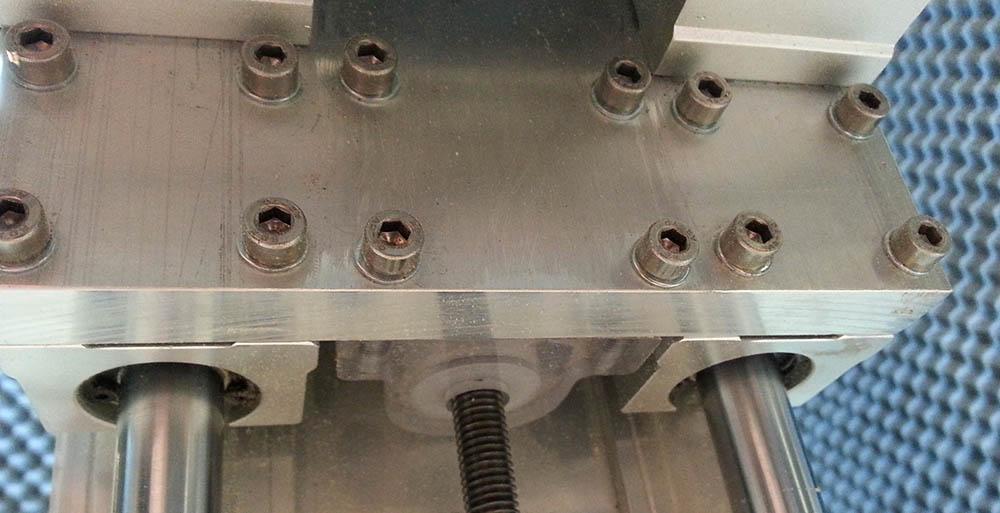

Каретка оси Y состоит из одной пластины, к которой прикреплены линейные подшипники. Сверлить отверстия было довольно просто, но требовалась высокая точность. К этой пластине прикреплены подшипники как для оси Y, так и для оси Z. Поскольку линейные подшипники расположены близко друг к другу, даже малейшее смещение вызывает их заедание. Каретка должна легко скользить с одной стороны на другую. Рельсы и подшипники необходимо отрегулировать. Для выравнивания применялись высокоточные цифровые приборы. Когда было сделано крепление гайки привода для оси Y, потребовалось просверлить два дополнительных отверстия в пластине, чтобы прикрепить ее.

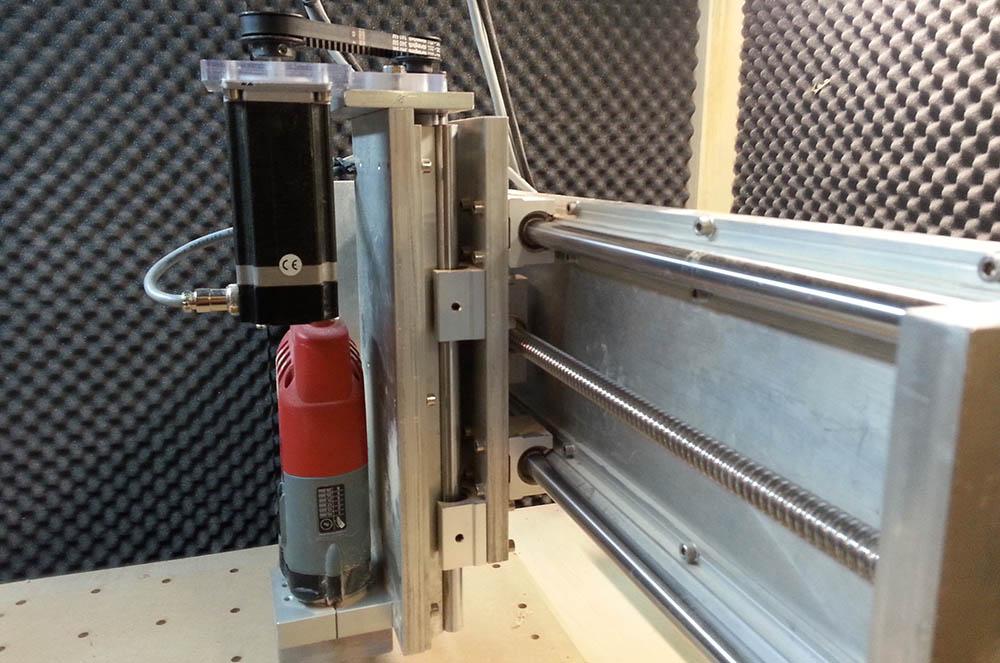

7. Ось Z

Линейные направляющие (рельсы) оси Z прикрепляются к подвижной части узла оси Z. Рельсы нужно было сместить на несколько миллиметров от края пластины. Для их выравнивания два куска пластика нужной толщины использовались в качестве прокладок. Было точно известно, что края алюминиевой пластины параллельны, поэтому между алюминиевыми бортиками, прикрепленными к краю пластины, и рельсами автор вставил куски пластика, отодвинув рельсы на нужное одинаковое расстояние, затем наметил места отверстий, просверлил их и нарезал внутреннюю резьбу.

Чтобы установить верхнюю пластину на узел оси Z, просверлены три отверстия в конце монтажной пластины. Не получилось прикрепить шаговый двигатель непосредственно к пластине, так что пришлось сделать отдельное крепление для двигателя из пластика (см. пункт 12).

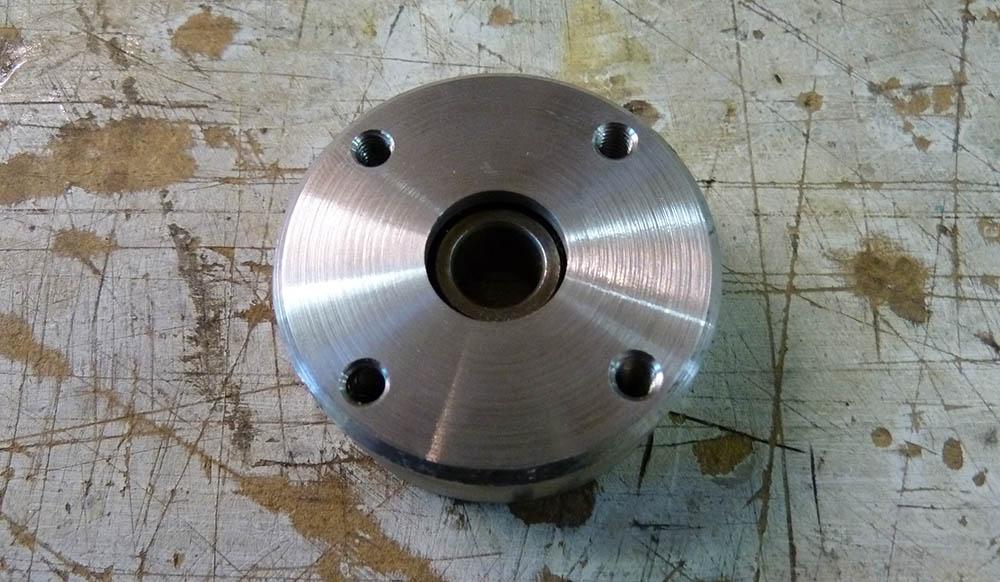

Из того же пластика сделаны два блока корпусов подшипников. Приводной винт представляет собой стальной стержень с резьбой M10. Шкив для зубчатого ремня просверлен, нарезана резьба М10, и он просто прикручен к верхней части приводного винта. Он удерживается на месте тремя установочными винтами. Приводная гайка из делрина крепится к каретке оси Y.

Приводная гайка из делрина крепится к каретке оси Y.

Крепление шпинделя было заказано заранее, оно имеет зажимное кольцо 43 мм, которое подходит к используемому в проекте Kress.

Если вы хотите использовать шпиндель с водяным охлаждением, то в его комплектацию часто входит готовое крепление. Вы также можете приобрести крепления отдельно, если хотите использовать Dewalt или Bosch с цилиндрическим корпусом, или напечатать их на 3D-принтере.

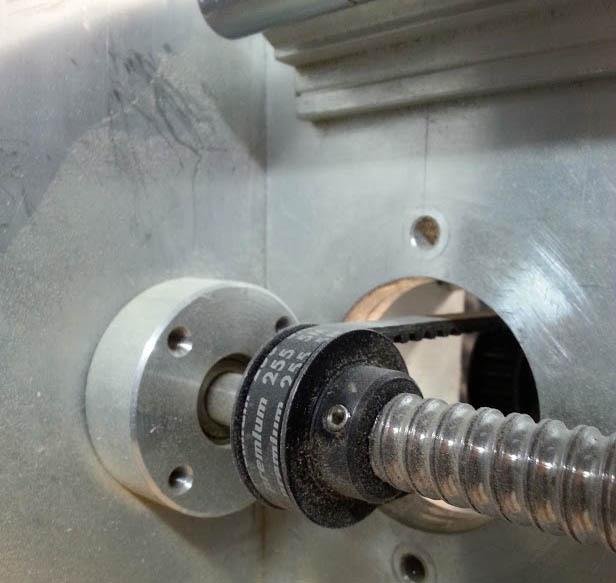

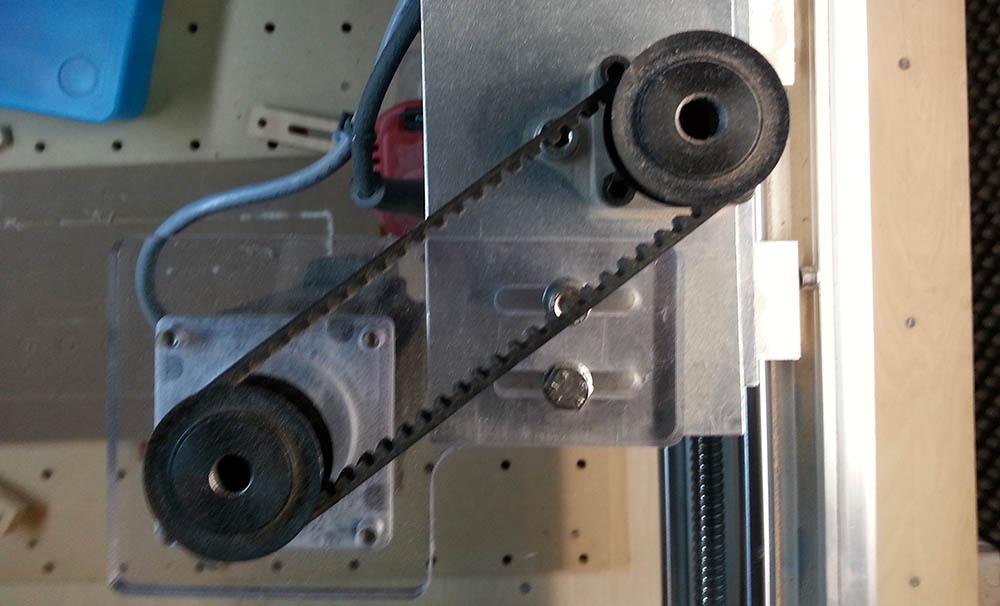

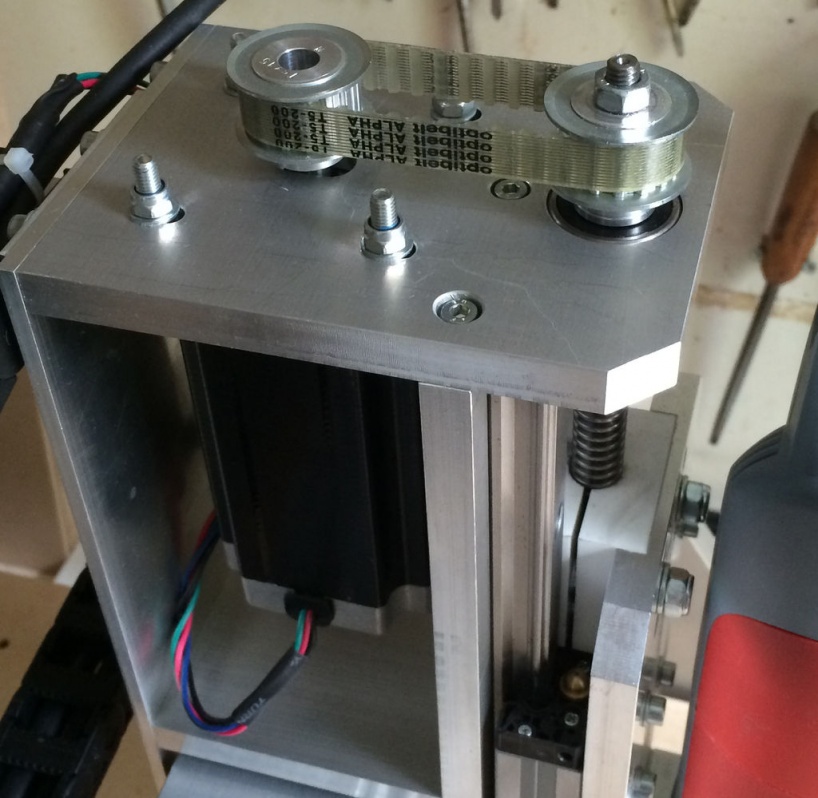

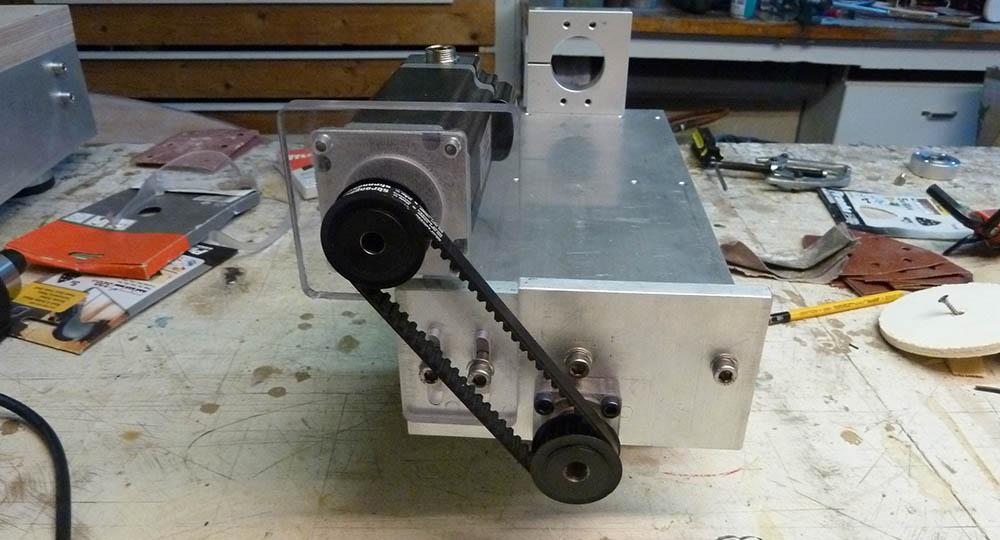

8. Зубчатые ремни и шкивы

Часто двигатели крепятся на внешней стороне станка или на отдельной стойке. В таком случае двигатели можно соединить непосредственно с ШВП с помощью гибкой муфты. Но, поскольку станок размещается в маленьком помещении, вынесенные наружу двигатели мешали бы.

Вот почему моторы размещены внутри машины. Напрямую соединить двигатели с ШВП было нельзя, так что пришлось использовать зубчатые ремни HTD5m шириной 9 мм и шкивы.

При использовании ременной передачи, для подключения двигателя к приводному винту вы можете использовать понижающую передачу, что позволит использовать меньшие двигатели и при этом получать тот же крутящий момент, но меньшую скорость. Поскольку моторы были выбраны довольно большие, не требовалось снижения передачи ради получения большей мощности.



9. Крепления двигателя

Опоры двигателя изготовлены из кусков алюминиевых трубок квадратного сечения, нарезанных по заказу до нужной длины. Также можно взять стальную трубку и нарезать квадратные  кусочки из нее. Крепления двигателя для осей X и Y должны иметь возможность выдвигаться и задвигаться, чтобы натянуть зубчатые ремни. На токарном станке были сделаны прорези и просверлено большое отверстие на одной стороне крепления, но вы также можете сделать это на сверлильном станке.

Большое отверстие с одной стороны крепления выпилено концевой пилой. Это позволяет двигателю сидеть на одном уровне с поверхностью, а также обеспечивает центрирование вала. Мотор крепится болтами М5. На другой стороне крепления сделаны четыре слота, чтобы двигатель мог скользить взад и вперед.



10. Подшипниковые опорные блоки

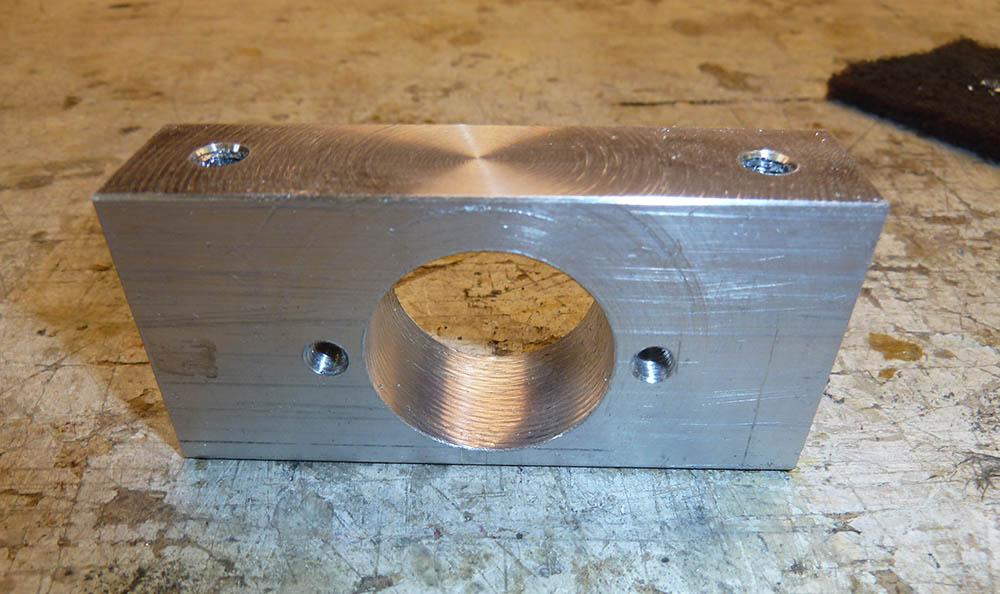

Опорные блоки для осей X и Y изготовлены из 50-миллиметрового алюминиевого прутка круглого сечения — от него отрезаны четыре кусочка толщиной 15 мм каждый. После маркировки и сверления четырех монтажных отверстий, высверлено большое отверстие в центре заготовки. Затем была сделана полость для подшипников. Подшипники должны быть запрессованы, а блоки закреплены болтами на торцевых и боковых пластинах.

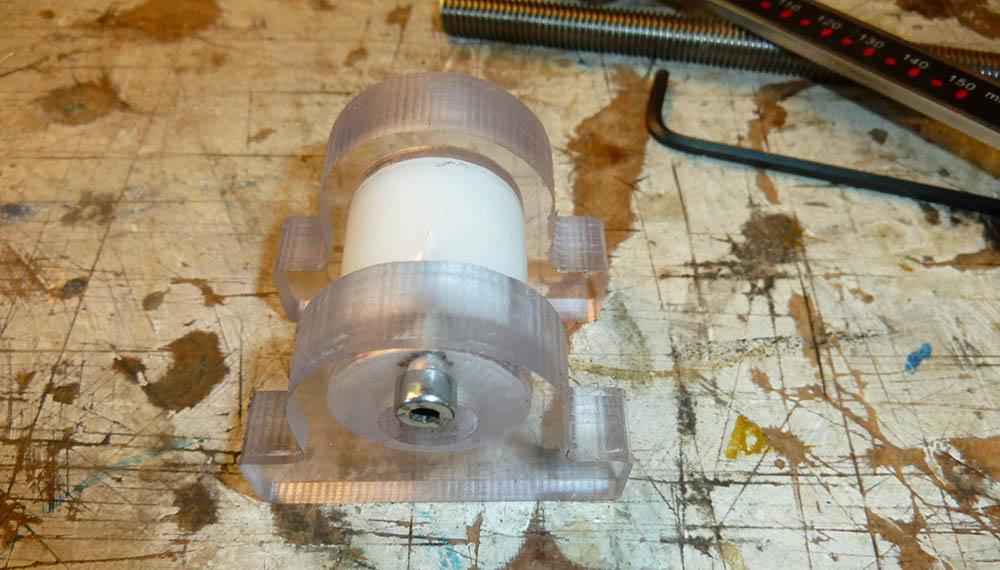

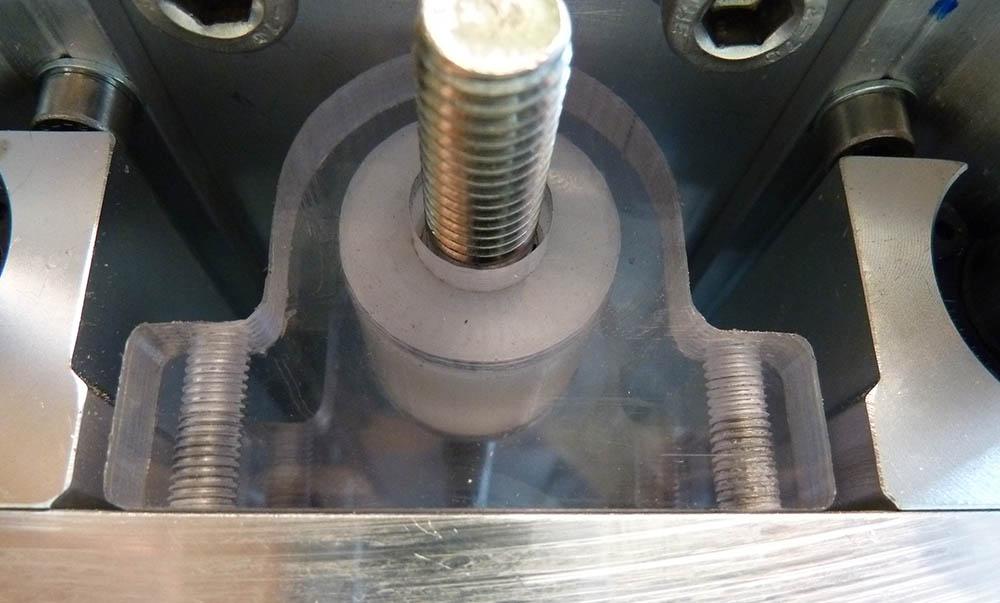

11. Опора для приводной гайки по  оси Z

Вместо ШВП для оси Z использовался стержень с резьбой M10 и самодельная гайка из кусочка делрина. Полиформальдегид делрин хорошо подходит для этой цели, потому что он самосмазывающийся и не изнашивается со временем. Если использовать для резьбы метчик хорошего качества, люфт будет минимальным.



12. Опоры для приводных гаек по осям X и Y

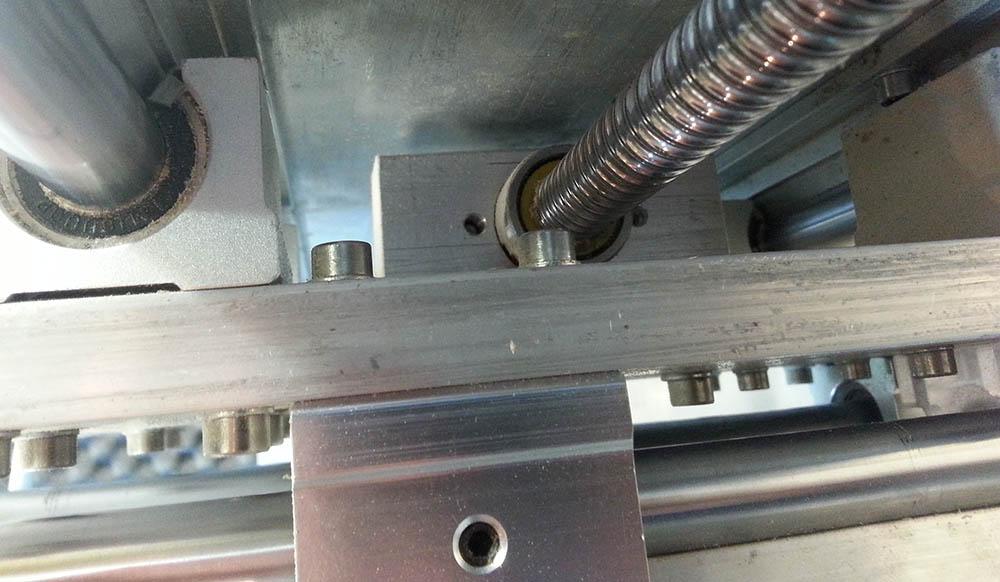

Для осей X и Y сделано крепление привода из алюминия. Гайки шарико-винтовой передачи имеют два небольших фланца с тремя отверстиями на каждой стороне. По одному отверстию с каждой стороны использовано для крепления гайки к держателю. Держатель обработан на токарном станке с большой точностью. После того, как вы прикрепили гайки к порталу и каретке оси Y, вы сможете попробовать переместить эти детали с одной стороны на другую, поворачивая ШВП вручную. Если размеры держателей неправильные, гайку заклинит.

Крепление оси Y.

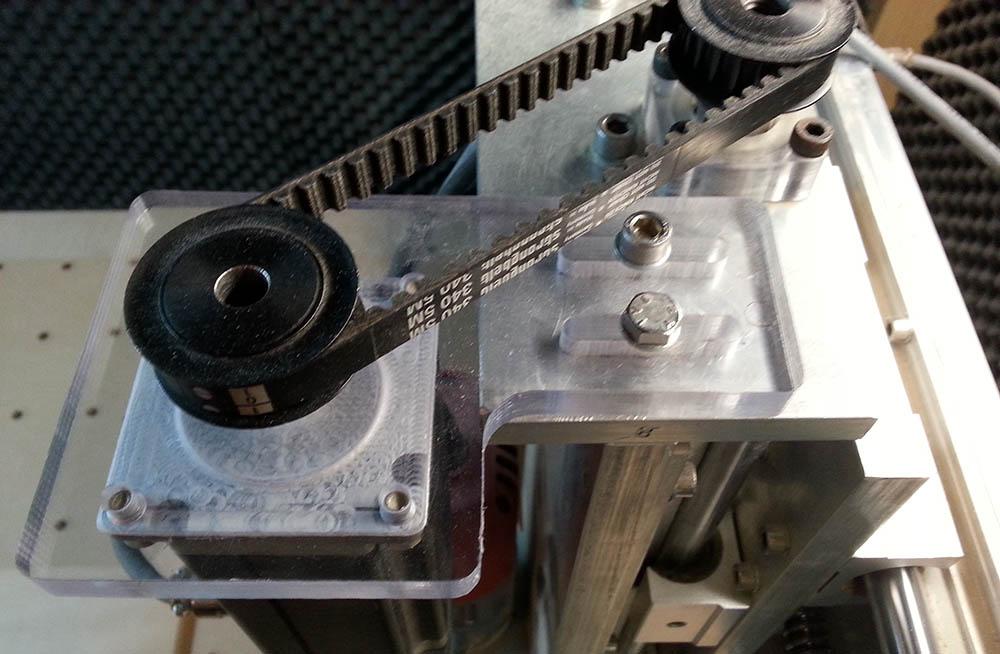

13. Крепление двигателя оси Z

Крепление двигателя оси Z отличается от остальных. Оно вырезано из 12-миллиметрового акрила. Натяжение ремня можно отрегулировать, ослабив два болта сверху и сдвинув весь узел крепления двигателя. На данный момент акриловое крепление прекрасно работает, но в будущем есть мысль заменить его на алюминиевое, потому что при натяжении ремня акриловая пластина слегка сгибается.

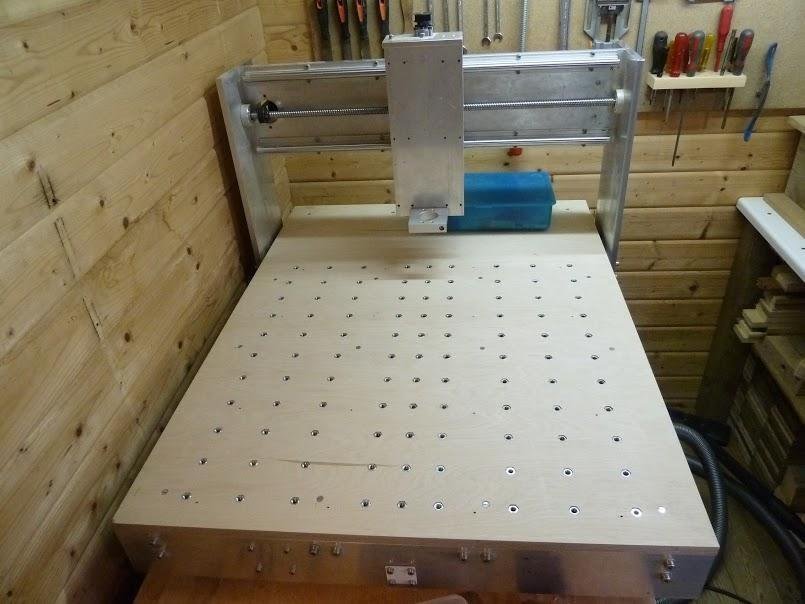

14. Рабочая поверхность

Лучше всего подошел бы алюминиевый стол с Т-образными пазами, но это дорого. Автор проекта решил использовать перфорированную столешницу, потому что она укладывается в бюджет и дает много вариантов зажима обрабатываемой детали.

Стол сделан из куска березовой фанеры толщиной 18 мм и прикреплен, с помощью болтов М5 и гаек с Т-образными пазами, к алюминиевым профилям. Было куплено 150 шестигранных гаек М8. С помощью программы CAD была нарисована сетка с шестиугольными вырезами под эти гайки. Затем станок с ЧПУ вырезал все эти отверстия для гаек.

Поверх куска березовой фанеры был установлен кусок МДФ толщиной 25 мм. Это заменяемая поверхность. Чтобы прорезать отверстия в обеих частях использовалась большая фасонная фреза. Отверстия в МДФ выровнены точно с центром шестиугольных отверстий, вырезанных ранее. Затем кусок МДФ был снят и все гайки установлены в отверстия фанеры. Отверстия были немного меньше гаек, поэтому гайки забивались в них молотком. По завершении МДФ вернулась обратно на место.

Поверхность стола параллельна осям X и Y и совершенно плоская.



15. Электроника

Использованы следующие компоненты:

  • Основной источник питания с выходным напряжение 48V DC и выходным током 6,6 A;
  • 3 драйвера шагового двигателя Leadshine M542 V2.0;
  • 3 шаговых двигателя 3Nm hybrid Nema 23;

top3dshop.ru

Самодельный токарный станок по металлу: чертеж, изготовление

Токарный станок всегда был самым востребованным типом сложного оборудования. Использовать его для точения самоделок мечтают многие умельцы. Останавливает их необходимость денежных вложений. Да и готовые модели, несмотря на очевидные достоинства, зачастую просто не помещаются в условиях домашней мастерской. Решить эти противоречия способен самодельный токарный станок. Он строится под уникальные требования, с использованием простых материалов. Конечно, такая конструкция не превзойдет промышленных продуктов, но первая же успешная самоделка на токарном станке оправдает все затраты времени и усилий.

Самодельный токарный станокСамодельный токарный станок Самодельный токарный станок

Особенности конструкции

Задача сделать токарный станок не настолько сложная, как кажется на первый взгляд. Важные конструктивные элементы просто копируются с промышленных образцов. При этом схема самодельного токарного станка не требует реализации всех сборочных единиц, присутствующих в заводских моделях. Изготовить потребуется станину, суппорт и шпиндель. Другие узлы понадобятся только для решения специфических задач.

Конструкция станины

Основу рабочей части большинства станков выполняет станина. Массивное основание предназначено для установки всех механизмов, а также выполняет функцию гашения вибраций, неизбежно возникающих при механической обработке. От правильного выбора станины будут зависеть очень многие характеристики готового изделия. Классические, литые из чугуна, конструкции, в самодельном станкостроении не используются по причине высокой сложности технологии. Практическое применение нашли станины монолитного или сварного типа. Монолитный вариант обеспечивает высокие характеристики по жесткости и гашению вибрации. Основной его недостаток – большой вес. В качестве такого основания отлично подойдет металлическая плита толщиной 10-20 мм. В зависимости от назначения станка возможно применение и других материалов. Монолитные основания доступно получить и с помощью других технологий, например, литьем из полимербетона.

Станина для самодельного токарного станкаСтанина для самодельного токарного станка

Станина для самодельного токарного станка

Сварная станина выполняется в виде рамы прямоугольного сечения. Для ее изготовления, наиболее часто применяются разнообразные металлические профили. Сварная рама токарного станка отличается простотой изготовления и малой массой. Но кажущаяся простота такого решения оборачивается необходимостью дополнительной обработки посадочных мест под установку оборудования. Компромисс можно достичь, выбрав обычный швеллер. На горизонтальной грани швеллера устанавливаются необходимые элементы, боковые используются в качестве подставки и места крепления вспомогательных устройств.

Станочный суппорт

Чтобы изготовить самодельный суппорт токарного станка своими руками понадобятся направляющие, по которым будет выполняться продольное и поперечное перемещения. В промышленном оборудовании традиционно используются направляющие скольжения типа «ласточкин хвост». В домашних условиях качественно изготовить такой узел невозможно. Поэтому, при выборе, предпочтение отдается готовым цилиндрическим или профильным рельсам с линейными подшипниками. Наилучший вариант построения системы перемещений заключается в установке рельс с подшипниками качения. Они позволяют получить высокую точность, отсутствие люфтов, надежность и длительный срок службы. Не зря такие рельсы стали очень популярны у производителей станков во всем мире. Ведущим их недостатком считается только высокая стоимость.

Существует и дешевое решение. Оно подразумевает использование полированных валов от старых принтеров или иного оборудования.

СуппортСуппорт

Суппорт

Движение в продольном и поперечном направлениях, создается с использованием ходовых пар типа винт-гайка. В машиностроении применяются механизмы, построенные на основе резьбовых шпилек, трапецеидальных винтов или шарико-винтовых пар (ШВП). Выбор стандартных шпилек оправдан только для очень простых станков, так как не обеспечивает должной точности и долговечности. Трапецеидальный винт более надежен, устойчив к большим нагрузкам. Лучший, но дорогой, вариант подразумевает применение ШВП. Именно они устанавливаются в точном промышленном оборудовании. Крепление ходовых винтов требует применения подшипниковых блоков, обеспечивающих свободное вращательное движение и невозможность возвратно-поступательного. Такой блок можно сделать самостоятельно, но лучше использовать модели серийного изготовления.

Для соединения составных частей суппорта между собой подойдут стальные пластины толщиной 8-10 мм. Их достаточно обработать по размерам направляющих и просверлить требуемые отверстия.

Сборка суппорта будет напоминать работу с детским конструктором, а результат окажется не хуже, чем у заводских моделей.

Шпиндель и коробка подач

Шпиндельная бабка используется для крепления оси шпинделя, установки коробки скоростей и коробки переключения подач (КПП). Рабочая часть устройства любой коробки требует большого числа шестерен и трудно реализуется в домашних условиях. Простым решением проблемы шпинделя будет применение регулируемого привода на основе асинхронного двигателя с частотным инвертором. Такой комплект полностью заменяет классический редуктор.

ШпиндельШпиндель

Шпиндель

Самодельная КПП для миниатюрного токарного станка вряд ли понадобится. Небольшие размеры обрабатываемых деталей не потребуют от токаря больших физических усилий, а мелкую резьбу гораздо продуктивнее нарезать леркой. Если все же требуется токарный самодельный аппарат с коробкой подач, то не обязательно искать набор шестерен. Автоматическую подачу можно выполнить на основе маломощных электродвигателей, что позволит в дальнейшем даже применить устройство ЧПУ.

Инструменты, материалы и чертежи

Изготовление настольного токарного станка и его сборку выгоднее всего проводить с использованием серьезного оборудования. Доступ к фрезерному и сверлильному оборудованию позволяет избежать некоторых проблем. Если такого доступа нет, то остается использовать то, что есть под рукой. Не только токарные станки, но и другие сложные самоделки, изготавливаются с помощью ограниченного набора слесарного инструмента и электродрели. Конечно, ко всему этому должны быть приложены «прямые» руки.
Материалы для будущей конструкции выбирают из того, что есть под рукой, стараясь ограничить финансовые затраты. Востребованными окажутся металлический профиль для станины, детали из листового металла, узлы крепления подшипников шпинделя и ходовых винтов, крепежные изделия. Приобрести потребуется рельсовые направляющие, приводные винты, преобразователь частоты. Благо, сегодня существует множество фирм, предлагающих их поставку.

Возможных вариантов, как сделать мини токарный станок, существует множество. Для выбора конкретного решения следует четко определить, для чего будет использоваться станок, какие заготовки на нем будут точиться. Обработка стали требует иного подхода к проектированию, чем для мягкого исходного сырья. В техническое задание включаются габариты конечного изделия, максимальные параметры обрабатываемых заготовок, доступные ресурсы, способы транспортировки станка и иные необходимые пожелания. Проанализировав все пожелания, выполняют чертежи самодельного токарного станка.

Чертеж для сборки станкаЧертеж для сборки станка

Чертеж для сборки станка

Необходимая детализация разрабатывается под имеющиеся комплектующие и возможности. Если этот этап кажется затруднительным, готовые чертежи на токарные станки находятся в свободном доступе.

Инструкция по сборке

Строить самодельный токарный станок по металлу, лучше всего начав со станины. На верхней грани основания готовятся посадочные места под продольные направляющие суппорта, шпинделя, двигателя и другие необходимых элементов. Ведущее требование к этим поверхностям — обеспечение базовой плоскости всего оборудования. Самым лучшим подходом будет фрезеровка площадок на промышленном оборудовании. На нем же желательно сразу просверлить и крепежные отверстия. В противном случае потребуется значительно больше времени для установки и выверки направляющих.

Продольные направляющие суппорта крепятся непосредственно к основанию станка с помощью винтов. Там же устанавливаются и подшипниковые блоки ходового винта. При монтаже добиваются соосности всех элементов. После окончательного закрепления направляющих, на них надеваются подшипниковые модули. Сверху, на монтажную поверхность, крепят основание поперечной оси. В качестве последнего используется металлическая пластина с крепежными отверстиями. Такая же пластина устанавливается на подшипники поперечного перемещения и служит для крепления резцедержки. Завершит самодельный токарный суппорткрепление миниатюрных индикаторных лимбов и маховиков ручного привода на концы приводных винтов.

Шпиндельный узел выполняется из двух подшипниковых щитов, которые также крепятся на станине. Щиты могут быть готовыми или самодельными.

При монтаже следует добиться совпадения главной оси с осями направляющих.

Вал шпинделя необходимо изготовить на токарном станке, либо попытаться подобрать готовый. При монтаже вал запрессовывается в подшипники. С одной его стороны устанавливается токарный патрон, с другой шкив для ременной передачи. Применение каких-либо других типов передач в небольшом станке нецелесообразно. Для возможности грубого регулирования скорости и увеличения вращающего момента шпинделя рекомендуется изготовить ступенчатые многоручьевые шкивы. Аналогичный шкив монтируется и на вал электромотора. Сам мотор устанавливается на раме снизу или сзади шпиндельной бабки. Крепление двигателя должно предусматривать механизм натяжения ремня.

Составные части самодельного токарного станкаСоставные части самодельного токарного станка

Составные части самодельного токарного станка

На последнем этапе осуществляется монтаж электрооборудования станка. Он заключается в комплектации силового шкафа, в который устанавливаются преобразователь частоты, вводной автоматический выключатель и кнопки пуска и останова шпинделя. Также подключается двигатель и электрическая сеть. На этом сборка станка может считаться оконченной.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Самодельный ЧПУ станок. – своими руками Станок с ЧПУ

Самодельный чпу станок.Конструкция оси Y.

Самодельный чпу станок я сделал из профильных труб 80х40. Схема чпу станка тоже сделана мной. Можно посмотреть видео на канале железкин.Таким образом я достиг большей жёсткости портала Х. Конструкция по оси Y не представляет сложности. Потому что я описываю в своей статье весь процесс сборки рамы. Поэтому всё понятно как сделать такой станок буквально на коленке. И так первым делом надо нарезать профиль для чпу по размеру.

Изготовление чпу станкаПрофиль для рамы



Прикрутить (для того чтобы не повело после сварки) поперечины две штуки (на фото одна), после чего обварить и болт выкрутить.

станок чпу конструкцияПрикрутил поперечины



После того как обварен профиль основания, надо поставить два профиля 30х30 сверху и обварить.

портал станкаверхние поперечины

После обваривания верхнего профиля, я вырезал с передней части отрезок. (смотрите на фото ниже). Так я его ставил целиком для того, чтобы профиль был приварен ровно.

Чпу станок своими рукамиУстановить сверху профиль

И после этого я примеряю портал Х на свой самодельный чпу станок. Но перед этим ставлю рельсы для чпу.Так как лишний отрезок профиля вырезал. И теперь ничего не мешает.

Отверстия в профиле я закрываю металлом и обвариваю. Потому что отверстия выглядят не очень красиво. После того как я завершил все сварочные работы, я буду зашлифовывать все сварные швы. Потому что они не красиво выглядят.

Теперь я поставлю подшипники для чпу станка, и винт ШВП 1204.

На фото ниже видно под подшипником KP008 (передняя часть) я установил подкладку. Потому что она нужна  для выравнивания подшипников по высоте. Так как высота переднего и заднего подшипника разная.

Я сделал эту подкладку из дюраля толщиной 3 мм. Смотрите фото ниже.

чертежи чпу станкаПодкладка под подшипник.                                                                     Детали чпуЧертёж.чертеж самодельного чпуВид на подшипник







детали для чпу станков                                       Крупным планом.

Соединение с порталом Х

Когда установлены рельсы, можно поставить портал. Корпус гайки ШВП соединяю с порталом Х (на портале отверстия ещё не просверлены) потому что сверлить буду по месту.



портал чпуМесто соединения корпуса гайки швп с порталом Х.



Соединение с порталом Х. Я так же привёл чертёж соединительной пластины в статье Портал  станка с ЧПУ. (Х)

чпу станок чертежТак выглядит соединительная пластина с порталомСочленение с порталомРазмер соединяющего узла с порталом Х

После того как я завершил все работы по соединению портала, можно переходить к другой работе.

Узлы креплений ЧПУ станка.

Для того чтобы работа была последовательной, я перехожу к работе по креплению шаговых двигателей. Так как этот узел имеет важное значение, поэтому я сделал крепёж из стали толщиной 2мм.

чертеж самодельного фрезерного станка чпуОсновы для установки креплений шаговых двигателей.самодельные чпу станки с чертежамиЛевая и правая части одинаковые.

Я вырезал две стальные заготовки, размер которых указан на чертеже в верхней части. Так как обе части одинаковые, я указал размер только на одну заготовку. И теперь на эти пластины я буду устанавливать крепление для шаговых двигателей. Но можно обойтись и без дополнительного переходного крепления. Потому что я для установки двигателей уже изготовил дополнительное крепление, я и буду его использовать. Потому что оно предусматривает возможность установки двигателей двух типов. Так как моём случае установлены два шаговых двигателя на один драйвер (двигатели Nema 17).

Переходное крепления я сделал из дюраля толщиной 3 мм. Для оси Y я изготовил два таких переходных крепления. Но можно установить такие же крепежи и на другие оси. Смотрите фото ниже текста.

cnc станокКрепёж для шаговых по Yстанок чпу конструкцияЗадняя часть с установленным креплением.

Фото крепление Nema 17

станок чпу сборкаКрепление двигателя на переходном крепеже

Теперь снимаю все детали и окрашиваю раму и те детали, которые не покрашены. Потому что потом покрасить будет проблемно. Фото ниже. Сборка фрезерного станка с чпу.

самодельный cncПокраска станка с чпу

После того как станок я покрасил, начинаю сборку. На фото, которое размещено ниже вы можете посмотреть на мой самодельный чпу станок.

Сборка станка с чпуПредварительная сборка.

Конструкцию стола я привожу в следующей статье. В статье  самодельный чпу станок-как сделать стол для станка чпу.

Ножки для станка.

Для конструкции в качестве ножек я буду использовать крышки от зубной пасты. Но вполне возможно использование и других подходящих материалов.

что нужно для чпу станкаНожки станка сделаны из крышек зубной пасты.Как сделать ножки для станкаВерхняя часть тюбика пасты отрезана.

В заключении хочу сказать, что если что то не понятно я отвечу на все ваши вопросы. Задавайте свой вопрос в комментариях или пишите в личку. Смотрите видео на канале железкин в Ютуб. Так же там есть видео циклон для пылесоса. Это ажно, иметь пылеудаление ЧПУ. На сайте есть статья как сделать циклон. Можете почитать.

worksam.ru

Строим самодельный ЧПУ фрезерный станок: пошаговая инструкция

Фрезерный

Самодельный ЧПУ фрезерный станок: подробности процесса сборки, обзор нужных комплектов и наборов, личный опыт. Откроем секреты сборки станка своими руками.

Итак, вы решили построить самодельный ЧПУ фрезерный станок или, может быть, вы просто над этим только задумываетесь и не знаете с чего начать? Есть много преимуществ в наличии машины с ЧПУ. Домашние станки могут производить фрезерование и резать практически все материалы. Будь вы любитель или мастер, это открывает большие горизонты для творчества. Тот факт, что один из станков может оказаться в вашей мастерской, еще более соблазнителен.

Есть много причин, по которым люди хотят построить собственный фрезерный станок ЧПУ своими руками. Как правило, это происходит потому, что мы просто не можем позволить себе купить его в магазине или от производителя, и в этом нет ничего удивительного, ведь цена на них немаленькая. Или же вы можете быть похожи на меня и получать массу удовольствия от собственной работы и создания чего-то уникального. Вы можете просто заниматься этим для получения опыта в машиностроении.

Личный опыт

Когда я впервые начал разрабатывать, продумывать и делать первый ЧПУ фрезер своими руками, на создание проекта ушел примерно один день. Затем, когда начал покупать части, я провел небольшое исследование. И нашел кое-какие сведения в различных источниках и форумах, что привело к появлению новых вопросов:

  • Мне действительно нужны шарико-винтовые пары, или обычные шпильки и гайки будут работать вполне нормально?
  • Какой линейный подшипник лучше, и могу ли я его себе позволить?
  • Двигатель с какими параметрами мне нужен, и лучше использовать шаговик или сервопривод?
  • Деформируется ли материал корпуса слишком сильно при большом размере станка?
  • И т.п.

самодельный фрезерный станок с чпу

К счастью, на некоторые из вопросов я смог ответить благодаря своей инженерно-технической базе, оставшейся после учебы. Тем не менее, многие из проблем, с которыми я бы столкнулся, не могли быть рассчитаны. Мне просто нужен был кто-то с практическим опытом и информацией по этому вопросу.

Конечно, я получил много ответов на свои вопросы от разных людей, многие из которых противоречили друг другу. Тогда мне пришлось продолжить исследования, чтобы выяснить, какие ответы стоящие, а какие – мусор.

Каждый раз, когда у меня возникал вопрос, ответ на который я не знал, мне приходилось повторять тот же процесс. По большему счету это связано с тем, что у меня был ограниченный бюджет и хотелось взять лучшее из того, что можно купить за мои деньги. Такая же ситуация у многих людей, создающих самодельный фрезерный станок с ЧПУ.

самодельный чпу фрезер

Комплекты и наборы для сборки фрезеров с ЧПУ своими руками

Да, есть доступные комплекты станков для ручной сборки, но я еще не видел ни одного, который можно было бы подстроить под определенные нужды.

Также нет возможности вносить изменения в конструкцию и тип станка, а ведь их много, и откуда вы знаете, какой из них подойдет именно вам? Независимо от того, насколько хороша инструкция, если конструкция продумана плохо, то и конечная машина будет плохой.

Вот почему вам нужно быть осведомленным относительно того, что вы строите и понимать какую роль играет каждая деталь!

самодельный фрезерный чпу

Руководство

Это руководство нацелено на то, чтобы не дать вам совершить те же ошибки, на которые я потратил свое драгоценное время и деньги.

Мы рассмотрим все компоненты вплоть до болтов, глядя на преимущества и недостатки каждого типа каждой детали. Я расскажу о каждом аспекте проектирования и покажу, как создать ЧПУ фрезерный станок своими руками. Проведу вас через механику к программному обеспечению и всему промежуточному.

Имейте в виду, что самодельные чертежи станков с ЧПУ предлагают немного способов решения некоторых проблем. Это часто приводит к «неаккуратной» конструкции или неудовлетворительному функционированию машины. Вот почему я предлагаю вам сначала прочитать это руководство.

чпу фрезерный станок своими руками

ДАВАЙТЕ НАЧНЕМ

ШАГ 1: Ключевые конструктивные решения

В первую очередь необходимо рассмотреть следующие вопросы:

  1. Определение подходящей конструкции конкретно для вас (например, если будете делать станок по дереву своими руками).
  2. Требуемая площадь обработки.
  3. Доступность рабочего пространства.
  4. Материалы.
  5. Допуски.
  6. Методы конструирования.
  7. Доступные инструменты.
  8. Бюджет.

схема самодельного фрезерного станка с чпу

ШАГ 2: Основание и ось X-оси

Тут рассматриваются следующие вопросы:

  1. Проектирование и построение основной базы или основания оси X.
  2. Разбивка различных конструкций на элементы.
  3. Жестко закрепленные детали.
  4. Частично закрепленные детали и др.

фрезер чпу по дереву своими руками

ШАГ 3: Проектирование козловой оси Y

В этом пункте рассматриваются следующие вопросы:

  1. Проектирование и строительство портальной оси Y.
  2. Разбивка различных конструкций на элементы.
  3. Силы и моменты на портале и др.

собираем фрезерный чпу станок

ШАГ 4: Схема сборки оси Z

Здесь рассматриваются следующие вопросы:

  1. Проектирование и сборка сборки оси Z.
  2. Силы и моменты на оси Z.
  3. Линейные рельсы / направляющие и расстояние между подшипниками.
  4. Выбор кабель-канала.

чпу фрезер по металлу своими руками

ШАГ 5: Линейная система движения

В этом пункте рассматриваются следующие вопросы:

  1. Подробное изучение систем линейного движения.
  2. Выбор правильной системы конкретно для вашего станка.
  3. Проектирование и строительство собственных направляющих при малом бюджете.
  4. Линейный вал и втулки или рельсы и блоки?

Строим самодельный фрезерный ЧПУ станок

ШАГ 6: Компоненты механического привода

В этом пункте рассматриваются следующие аспекты:

  1. Детальный обзор частей привода.
  2. Выбор подходящих компонентов для вашего типа станка.
  3. Шаговые или серводвигатели.
  4. Винты и шарико-винтовые пары.
  5. Приводные гайки.
  6. Радиальные и упорные подшипники.
  7. Муфта и крепление двигателя.
  8. Прямой привод или редуктор.
  9. Стойки и шестерни.
  10. Калибровка винтов относительно двигателей.

фрезерный чпу своими руками

ШАГ 7: Выбор двигателей

В этом шаге необходимо рассмотреть:

  1. Подробный обзор двигателей с ЧПУ.
  2. Типы двигателей с ЧПУ.
  3. Как работают шаговые двигатели.
  4. Типы шаговых двигателей.
  5. Как работают сервомоторы.
  6. Типы серводвигателей.
  7. Стандарты NEMA.
  8. Выбор правильного типа двигателя для вашего проекта.
  9. Измерение параметров мотора.

фрезерный станок с чпу своими руками

ШАГ 8: Конструкция режущего стола

В этом шаге рассматриваются следующие вопросы:

  1. Проектирование и строительство собственных столов при малом бюджете.
  2. Перфорированный режущий слой.
  3. Вакуумный стол.
  4. Обзор конструкций режущего стола.
  5. Стол можно вырезать при помощи фрезерного станка с ЧПУ по дереву.

стол самодельного чпу станка

ШАГ 9: Параметры шпинделя

В этом шаге рассматриваются следующие вопросы:

  1. Обзор шпинделей с ЧПУ.
  2. Типы и функции.
  3. Ценообразование и затраты.
  4. Варианты монтажа и охлаждения.
  5. Системы охлаждения.
  6. Создание собственного шпинделя.
  7. Расчет нагрузки стружки и силы резания.
  8. Нахождение оптимальной скорости подачи.

фрезер чпу по дереву своими руками

ШАГ 10: Электроника

В этом пункте рассматриваются следующие вопросы:

  1. Панель управления.
  2. Электропроводка и предохранители.
  3. Кнопки и переключатели.
  4. Круги MPG и Jog.
  5. Источники питания.

схема подключения чпу контроллера

ШАГ 11: Параметры контроллера Программного Управления

В этом шаге рассматриваются следующие вопросы:

  1. Обзор контроллера ЧПУ.
  2. Выбор контроллера.
  3. Доступные опции.
  4. Системы с замкнутым контуром и разомкнутым контуром.
  5. Контроллеры по доступной цене.
  6. Создание собственного контроллера с нуля.

как собрать чпу фрезер своими руками

ШАГ 12. Выбор программного обеспечения

В этом пункте рассматриваются следующие вопросы:

  1. Обзор программного обеспечения, связанного с ЧПУ.
  2. Подбор программного обеспечения.
  3. Программное обеспечение CAM.
  4. Программное обеспечение САПР.
  5. Програмное обеспечение NC Controller.

——————————————————————————————————————————————————–

vseochpu.ru

Станок ЧПУ своими руками, конструкции

В наше время у рукодельных людей всё чаще можно встретить новые станки, которые управляются не руками, как мы все привыкли, а компьютерной программной и компьютеризированной оснасткой. Такое новшество получило название ЧПУ (числовое программное управление).

Такая технология применяется во многих учреждениях, на больших производствах, а также в хозяйских мастерских. Автоматизированная система управления позволяет сэкономить очень много времени, а также повысить качество производимой продукции.

Автоматизированной системой управляет программа с компьютера. В эту систему входят асинхронные двигатели с векторным управлением, имеющие три оси движения электрического гравера: X, Z, Y. Ниже мы рассмотрим, какими бывают станки с автоматическим управлением и расчётами.

Общие понятия

Как правило, на всех станках с ЧПУ используется электрический гравер, либо фрезер, на котором можно менять насадки. Станок с числовым управлением применяется для придания тем или иным материалам элементов декора и не только. ЧПУ станки, в связи с продвижениями в компьютерном мире, должны иметь множество функций. К таким функциям относятся:

Фрезерование

Механический процесс обработки материала, в процессе которого, режущий элемент (насадка, в виде фрезы), производит вращательные движения на поверхности заготовки.

Гравировка

Заключается в нанесении того или оного изображения на поверхности заготовки. Для этого используют либо фрезы, либо штихель (стальной стержень с заострённым под углом одним концом).

Сверление

Механическая обработка материала резаньем, с помощью сверла, за счёт которого получаются отверстия разных диаметров и отверстия, имеющие много граней различных сечений и глубин.

Лазерная резка

Способ раскроя и резанья материала, при котором отсутствует механическое воздействие, сохраняется высокая точность заготовки, а также деформации, совершаемые данным способом, имеют минимальные деформации.

Графопостроитель

Производится высокоточное рисование сложнейших схем, чертежей, географических карт. Рисование производится за счёт пишущего блока, посредством специализированного пера.

Рисование и сверление печатных плат

Производство плат, а также рисование электропроводящих цепей на поверхности диэлектрической пластины. Также сверление маленьких отверстий под радиодетали.

Какие функции будет выполнять ваш будущий станок с программным управлением решать только вам. А дальше рассмотрим конструкцию станка ЧПУ.

Разновидность станков ЧПУ

Технологические признаки и возможности данных станков приравниваются к универсальным станкам. Однако, в современном мире, выделяют три разновидности станков ЧПУ:

Токарные

Предназначение таких станков заключается в создании деталей по типу тел вращения, которое заключается в обработке поверхности заготовки. Также производство внутренних и наружных резьб.

Фрезерные

Автоматизированная работа этих станков заключается в обработке плоскостей и пространств различных корпусных заготовок. Осуществляют фрезеровку плоскую, контурную и ступенчатую, под различными углами, а также с нескольких сторон. Производят сверление отверстий, нарезание резьб, развёртывание и растачивание заготовок.

Сверлильно — расточные

Выполняют рассверливание, сверление отверстий, растачивание и развёртывание, зенкерование, фрезеровка, нарезание резьб и многое другое.

Как мы видим, станки ЧПУ имеют большой ряд функционала, которые они совершают. Поэтому и приравниваются к универсальным станкам. Все они стоят очень дорого и купить какую-нибудь установку из вышеперечисленных просто невозможно, в силу финансовой недостаточности. И можно подумать, что придётся совершать все эти действия вручную, на протяжении всей жизни.

Можно не расстраиваться. Умелые руки страны, ещё с первого появления заводских станков ЧПУ, начали создавать самодельные прототипы, которые работают не хуже профессиональных.

Все комплектующие материалы для станочков ЧПУ можно заказать в интернете, где они находятся в свободном доступе и стоят довольно-таки недорого. Кстати, корпус автоматизированного станка можно изготовить своими руками, а за правильными размерами можно обратиться в интернет.

Совет: Перед выбором станка ЧПУ определитесь с тем, какой материал вы будете обрабатывать. Этот выбор будет иметь главное значение при сооружении станка, так как это напрямую зависит от размеров оборудования, а также затрат на него.

Конструкция

Конструкция станка ЧПУ полностью зависит от вашего выбора. Можно приобрести уже готовый стандартный набор всех необходимых деталей и просто собрать его в своём гараже или мастерской. Или заказывать всё оснащение отдельно.

Рассмотрим стандартный набор деталей на фото:

Конструкция

Фото: набор деталей.

  1. Непосредственно рабочая область, которая производится из фанеры — это столешница и боковой каркас.
  2. Направляющие элементы.
  3. Держатели направляющих.
  4. Линейные подшипники и втулки скольжения.
  5. Опорные подшипники.
  6. Ходовые винты.
  7. Контролёр шаговых двигателей.
  8. Блок питания контролёра.
  9. Электрический гравер или фрезер.
  10. Муфта, соединяющая вал ходового винта с валом шаговых двигателей.
  11. Шаговые двигатели.
  12. Ходовая гайка.

Используя данный перечень деталей, вы смело сможете создать свой собственный фрезерный по дереву с ЧПУ станок с автоматизированной работой. Когда вы соберёте всю конструкцию, можете смело приступать к работе.

""

Фото: конструкция.

Принцип работы

Пожалуй, самым главным элементом на этом станке является фрезер, гравер или шпиндель. Это зависит от вашего выбора. Если у вас будет стоять шпиндель, то хвостик фрезы, который имеет цангу для крепления, будет плотно крепиться в цанговый патрон.

Сам патрон непосредственно закреплён на шпиндельном вале. Режущая часть фрезы подбирается исходя из выбранного материала. Электрический мотор, который располагается на движущейся каретке, вращает шпиндель с фрезой, что позволяет обрабатывать поверхность материала. Управление шаговыми двигателями происходит от контролера, на который подаются команды с компьютерной программы.

Электроника станка работает непосредственно на обеспечении компьютерного обеспечения, которое должно поставляться с заказываемой электроникой. Программа передаёт команды, в виде G — кодов на контролер. Тем самым эти коды сохраняются в оперативной памяти контролера.

После выбора на станке программы обработки (чистовой, черновой, трёхмерной), команды распределяются на шаговые двигатели, после чего происходит обработка поверхности материала.

Совет: Перед началом работы, необходимо протестировать станок, специализированной программой и пропустить пробную деталь, чтобы убедиться в правильности работы ЧПУ.

Сборка

Сборка станка своими руками не займёт у вас слишком много времени. Тем более что в интернете сейчас можно скачать очень много различных схем и чертежей. Если вы купили набор деталей для самодельного станка, то его сборка будет очень быстрой.

Итак, разберём один из чертежей собственно ручного станка.

Чертёж

Чертёж самодельного станка ЧПУ.

Как правило, первым делом из фанеры, толщиной 10-11 миллиметров, изготавливается каркас. Столешница, боковые стенки и подвижный портал для установки фрезера или шпинделя, изготавливаются только из фанерного материала. Столешница делается подвижной, используются мебельные направляющие соответствующих размеров.

В итоге должен получиться вот такой вот каркас. После того, как каркасная конструкция готова, в дело вступает дрель и специальные коронки, с помощью которых можно сделать отверстия в фанере.

Каркас ЧПУ

Каркас будущего станка ЧПУ.

В готовом каркасе необходимо подготовить все отверстия, чтобы установить в них подшипники, направляющие болты. После этой установки, можно производить установку всех крепёжных элементов, электрических установок и т.д.

После того, как сборка завершена, важным этапом становится настройка программного обеспечения станка и компьютерной программы. При настройке программы проверяется работа станка на правильность заданных размеров. Если всё готово, можно приступать к долгожданным работам.

Совет: Перед началом работы необходимо проверить правильность крепления заготовочного материала и надёжность крепления рабочей насадки. Также убедиться в том, что выбранный материал соответствует изготовленному станку.

Наладка оборудования

Наладка станка ЧПУ производится непосредственно с рабочего компьютера, на котором установлена программа для работы со станком. Именно в программу загружаются необходимые чертежи, графики, рисунки. Которые в последовательности преобразуются программой в G — коды, необходимые для управления станком.

Когда всё загружено, совершаются пробные действия, относительно выбранного материала. Именно при этих действиях совершается проверка всех необходимых предустановленных размеров.

Совет: Только после тщательной проверки работоспособности станка можно приступать к полноценной работе.

Техника безопасности

Правила и техника безопасности при работе с данным станком ничем не отличается от работы на всех остальных станках. Ниже будут представлены самые основные:

  • Перед работой проверить исправность станка.
  • Одежда должна быть заправлена должным образом, чтобы нигде ничего не торчало и не могло попасть в рабочую зону станка.
  • Должен быть одет головной убор, который будет прижимать ваши волосы.
  • Около станка должен быть резиновый коврик или невысокая деревянная обрешётка, которые защитят от утечки электричества.
  • Доступ к станку детям должен быть категорически запрещён.
  • Перед работой со станком проверить все крепёжные элементы на их прочность.

Совет: К работе на станке необходимо подходить с трезвой головой и пониманием, что при неправильной работе вы можете нанести себе непоправимый вред.

С полными требованиями к безопасности при работе со станком вы сможете найти во всемирной паутине, т.е. в интернете и ознакомиться с ними.

Видео обзоры

Обзор сборки станка самодельного с ЧПУ

Видео обзор простого станка с ЧПУ

Обзор возможностей самодельного ЧПУ станка

Обзор шаговых двигателей

Обзор видео многоканального драйвера для шаговых двигателей

stanki-info.ru

ЧПУ станок 900х600х100 | Фрезерные станки

ЧПУ станок/Сборка/

ЧПУ станок/Сборка/Каретка XZ/

ЧПУ станок/Сборка/Каретка XZ/DFX Для плазменной резки/

ЧПУ станок/Сборка/Каретка XZ/DFX Для плазменной резки/Опора кабель-канала.dxf

ЧПУ станок/Сборка/Каретка XZ/DFX Для плазменной резки/Опора кабель-канала.jpg

ЧПУ станок/Сборка/Каретка XZ/DFX Для плазменной резки/Пластина большая каретки X-Z.dxf

ЧПУ станок/Сборка/Каретка XZ/DFX Для плазменной резки/Пластина большая каретки X-Z.jpg

ЧПУ станок/Сборка/Каретка XZ/DFX Для плазменной резки/Пластина малая каретки X-Z верхняя.dxf

ЧПУ станок/Сборка/Каретка XZ/DFX Для плазменной резки/Пластина малая каретки X-Z верхняя.jpg

ЧПУ станок/Сборка/Каретка XZ/DFX Для плазменной резки/Пластина малая каретки X-Z нижняя.dxf

ЧПУ станок/Сборка/Каретка XZ/DFX Для плазменной резки/Пластина малая каретки X-Z нижняя.jpg

ЧПУ станок/Сборка/Каретка XZ/Крепление гаек X.m3d

ЧПУ станок/Сборка/Каретка XZ/Опора кабель-канала.m3d

ЧПУ станок/Сборка/Каретка XZ/Пластина каретки ZX большая.m3d

ЧПУ станок/Сборка/Каретка XZ/Пластина каретки ZX малая.m3d

ЧПУ станок/Сборка/Каретка XZ/Рама каретки X.m3d

ЧПУ станок/Сборка/Каретка XZ/Рама каретки Z.m3d

ЧПУ станок/Сборка/Каретка XZ/Чертежи/

ЧПУ станок/Сборка/Каретка XZ/Чертежи/Крепление ходовых гаек X.cdw

ЧПУ станок/Сборка/Каретка XZ/Чертежи/Опора кабель-канала.cdw

ЧПУ станок/Сборка/Каретка XZ/Чертежи/Пластина большая.cdw

ЧПУ станок/Сборка/Каретка XZ/Чертежи/Пластина малая каретки X-Z верхняя.cdw

ЧПУ станок/Сборка/Каретка XZ/Чертежи/Пластина малая каретки X-Z нижняя.cdw

ЧПУ станок/Сборка/Каретка XZ/Чертежи/Рама каретки X-Z с креплением выключателя X.cdw

ЧПУ станок/Сборка/Каретка XZ/Чертежи/Рама каретки X-Z с креплением выключателя Z.cdw

ЧПУ станок/Сборка/Каретка XZ/Чертежи/Рама каретки X-Z с отверстием под винт.cdw

ЧПУ станок/Сборка/Каретка XZ/Чертежи/Рама каретки X-Z.cdw

ЧПУ станок/Сборка/Каретка XZ/Чертежи JPG/

ЧПУ станок/Сборка/Каретка XZ/Чертежи JPG/Крепление ходовых гаек X.jpg

ЧПУ станок/Сборка/Каретка XZ/Чертежи JPG/Опора кабель-канала.jpg

ЧПУ станок/Сборка/Каретка XZ/Чертежи JPG/Пластина большая.jpg

ЧПУ станок/Сборка/Каретка XZ/Чертежи JPG/Пластина малая каретки X-Z верхняя.jpg

ЧПУ станок/Сборка/Каретка XZ/Чертежи JPG/Пластина малая каретки X-Z нижняя.jpg

ЧПУ станок/Сборка/Каретка XZ/Чертежи JPG/Рама каретки X-Z с креплением выключателя X.jpg

ЧПУ станок/Сборка/Каретка XZ/Чертежи JPG/Рама каретки X-Z с креплением выключателя Z.jpg

ЧПУ станок/Сборка/Каретка XZ/Чертежи JPG/Рама каретки X-Z с отверстием под винт.jpg

ЧПУ станок/Сборка/Каретка XZ/Чертежи JPG/Рама каретки X-Z.jpg

ЧПУ станок/Сборка/Каретка XZ.a3d

ЧПУ станок/Сборка/Каретка портала/

ЧПУ станок/Сборка/Каретка портала/DFX/

ЧПУ станок/Сборка/Каретка портала/DFX/Пластина большая каретки портала левая.dxf

ЧПУ станок/Сборка/Каретка портала/DFX/Пластина большая каретки портала правая.dxf

ЧПУ станок/Сборка/Каретка портала/DFX/Пластина малая каретки портала.dxf

ЧПУ станок/Сборка/Каретка портала/Опора кабель-канала Y.m3d

ЧПУ станок/Сборка/Каретка портала/Пластина каретки портала большая.m3d

ЧПУ станок/Сборка/Каретка портала/Пластина каретки портала малая.m3d

ЧПУ станок/Сборка/Каретка портала/Рама каретки портала.m3d

ЧПУ станок/Сборка/Каретка портала/Чертежи/

ЧПУ станок/Сборка/Каретка портала/Чертежи/Опора кабель-канала Y.cdw

ЧПУ станок/Сборка/Каретка портала/Чертежи/Пластина большая с отверстием для выключателя.cdw

ЧПУ станок/Сборка/Каретка портала/Чертежи/Пластина большая.cdw

ЧПУ станок/Сборка/Каретка портала/Чертежи/Пластина каретки портала малая.cdw

ЧПУ станок/Сборка/Каретка портала/Чертежи/Рама каретки портала верхняя с креплением выключателя.cdw

ЧПУ станок/Сборка/Каретка портала/Чертежи/Рама каретки портала верхняя.cdw

ЧПУ станок/Сборка/Каретка портала/Чертежи/Рама каретки портала нижняя с креплением нижней пластины.cdw

ЧПУ станок/Сборка/Каретка портала/Чертежи/Рама каретки портала нижняя.cdw

ЧПУ станок/Сборка/Каретка портала/Чертежи JPG/

ЧПУ станок/Сборка/Каретка портала/Чертежи JPG/Опора кабель-канала Y.jpg

ЧПУ станок/Сборка/Каретка портала/Чертежи JPG/Пластина большая каретки портала левая.jpg

ЧПУ станок/Сборка/Каретка портала/Чертежи JPG/Пластина большая каретки портала правая.jpg

ЧПУ станок/Сборка/Каретка портала/Чертежи JPG/Пластина большая с отверстием для выключателя.jpg

ЧПУ станок/Сборка/Каретка портала/Чертежи JPG/Пластина большая.jpg

ЧПУ станок/Сборка/Каретка портала/Чертежи JPG/Пластина каретки портала малая.jpg

ЧПУ станок/Сборка/Каретка портала/Чертежи JPG/Рама каретки портала верхняя с креплением выключателя.jpg

ЧПУ станок/Сборка/Каретка портала/Чертежи JPG/Рама каретки портала верхняя.jpg

ЧПУ станок/Сборка/Каретка портала/Чертежи JPG/Рама каретки портала нижняя с креплением нижней пластины.jpg

ЧПУ станок/Сборка/Каретка портала/Чертежи JPG/Рама каретки портала нижняя.jpg

ЧПУ станок/Сборка/Каретка портала.a3d

ЧПУ станок/Сборка/Общее/

ЧПУ станок/Сборка/Общее/DXF/

ЧПУ станок/Сборка/Общее/DXF/Прижим подшипника Z.dxf

ЧПУ станок/Сборка/Общее/DXF/Прижим подшипника.dxf

ЧПУ станок/Сборка/Общее/Винт.m3d

ЧПУ станок/Сборка/Общее/Вставка фанерная.m3d

ЧПУ станок/Сборка/Общее/Выключатель на опоре.a3d

ЧПУ станок/Сборка/Общее/Выключатель.m3d

ЧПУ станок/Сборка/Общее/Гайка.m3d

ЧПУ станок/Сборка/Общее/Клемма 4.8мм.m3d

ЧПУ станок/Сборка/Общее/Клеммник винтовой.m3d

ЧПУ станок/Сборка/Общее/Крепление выключателя 2.m3d

ЧПУ станок/Сборка/Общее/Магнит 3x5x30.m3d

ЧПУ станок/Сборка/Общее/Мотор с муфтой.a3d

ЧПУ станок/Сборка/Общее/Мотор.m3d

ЧПУ станок/Сборка/Общее/Муфта 2.m3d

ЧПУ станок/Сборка/Общее/Муфта.m3d

ЧПУ станок/Сборка/Общее/Наконечник кабель-канала.m3d

ЧПУ станок/Сборка/Общее/Подшипник.a3d

ЧПУ станок/Сборка/Общее/Подшипники.a3d

ЧПУ станок/Сборка/Общее/Стяжка гаек ходовых.m3d

ЧПУ станок/Сборка/Общее/Чертежи/

ЧПУ станок/Сборка/Общее/Чертежи/Винт.cdw

ЧПУ станок/Сборка/Общее/Чертежи/Вставка фанерная .cdw

ЧПУ станок/Сборка/Общее/Чертежи/Гайка ходовая.cdw

ЧПУ станок/Сборка/Общее/Чертежи/Крепление выключателя.cdw

ЧПУ станок/Сборка/Общее/Чертежи/Магнит.cdw

ЧПУ станок/Сборка/Общее/Чертежи/Прижим подшипника Z.cdw

ЧПУ станок/Сборка/Общее/Чертежи/Прижим подшипника.cdw

ЧПУ станок/Сборка/Общее/Чертежи/Стяжка гаек ходовых.cdw

ЧПУ станок/Сборка/Общее/Чертежи/Шайба.cdw

ЧПУ станок/Сборка/Общее/Чертежи/Штанга резьбовая (шпилька) М12.cdw

ЧПУ станок/Сборка/Общее/Чертежи JPG/

ЧПУ станок/Сборка/Общее/Чертежи JPG/Винт.jpg

ЧПУ станок/Сборка/Общее/Чертежи JPG/Вставка фанерная .jpg

ЧПУ станок/Сборка/Общее/Чертежи JPG/Гайка ходовая Ж.jpg

ЧПУ станок/Сборка/Общее/Чертежи JPG/Гайка ходовая.jpg

ЧПУ станок/Сборка/Общее/Чертежи JPG/Крепление выключателя.jpg

ЧПУ станок/Сборка/Общее/Чертежи JPG/Магнит.jpg

ЧПУ станок/Сборка/Общее/Чертежи JPG/Прижим подшипника Z.jpg

ЧПУ станок/Сборка/Общее/Чертежи JPG/Прижим подшипника.jpg

ЧПУ станок/Сборка/Общее/Чертежи JPG/Стяжка гаек ходовых 2.jpg

ЧПУ станок/Сборка/Общее/Чертежи JPG/Стяжка гаек ходовых.jpg

ЧПУ станок/Сборка/Общее/Чертежи JPG/Шайба.jpg

ЧПУ станок/Сборка/Общее/Чертежи JPG/Шпилька и винт.jpg

ЧПУ станок/Сборка/Общее/Чертежи JPG/Штанга резьбовая (шпилька) М12.jpg

ЧПУ станок/Сборка/Общее/Шайба 20 увеличенная.m3d

ЧПУ станок/Сборка/Общее/Шайба из гайки.m3d

ЧПУ станок/Сборка/Общее/Штанга резьбовая М12.m3d

ЧПУ станок/Сборка/Ось Z/

ЧПУ станок/Сборка/Ось Z/DXF/

ЧПУ станок/Сборка/Ось Z/DXF/Крепление шпинделя нижнее.dxf

ЧПУ станок/Сборка/Ось Z/DXF/Пластина крепления двигателя Z.dxf

ЧПУ станок/Сборка/Ось Z/Крепление дополнительного подшипника Z.m3d

ЧПУ станок/Сборка/Ось Z/Крепление подшипника Z.m3d

ЧПУ станок/Сборка/Ось Z/Крепление шпинделя 600Вт.m3d

ЧПУ станок/Сборка/Ось Z/Крепление шпинделя верхнее.m3d

ЧПУ станок/Сборка/Ось Z/Крепление шпинделя нижнее.m3d

ЧПУ станок/Сборка/Ось Z/Крепление шпинделя.m3d

ЧПУ станок/Сборка/Ось Z/Опора кабель-канала.m3d

ЧПУ станок/Сборка/Ось Z/Пластина крепления двигателя Z.m3d

ЧПУ станок/Сборка/Ось Z/Рельс Z.m3d

ЧПУ станок/Сборка/Ось Z/Уголок крепления пластины мотора Z задний.m3d

ЧПУ станок/Сборка/Ось Z/Уголок крепления пластины мотора Z передний.m3d

ЧПУ станок/Сборка/Ось Z/Чертежи/

ЧПУ станок/Сборка/Ось Z/Чертежи/Крепление подшипника Z.cdw

ЧПУ станок/Сборка/Ось Z/Чертежи/Крепление радиального подшипника Z.cdw

ЧПУ станок/Сборка/Ось Z/Чертежи/Крепление шпинделя верхнее.cdw

ЧПУ станок/Сборка/Ось Z/Чертежи/Крепление шпинделя нижнее.cdw

ЧПУ станок/Сборка/Ось Z/Чертежи/Опора кабель-канала Z.cdw

ЧПУ станок/Сборка/Ось Z/Чертежи/Пластина крепления двигателя Z.cdw

ЧПУ станок/Сборка/Ось Z/Чертежи/Пластина крепления шпинделя.cdw

ЧПУ станок/Сборка/Ось Z/Чертежи/Рельс Z.cdw

ЧПУ станок/Сборка/Ось Z/Чертежи/Уголок крепления пластины мотора Z задний.cdw

ЧПУ станок/Сборка/Ось Z/Чертежи/Уголок крепления пластины мотора Z передний.cdw

ЧПУ станок/Сборка/Ось Z/Чертежи JPG/

ЧПУ станок/Сборка/Ось Z/Чертежи JPG/Крепление подшипника Z.jpg

ЧПУ станок/Сборка/Ось Z/Чертежи JPG/Крепление радиального подшипника Z.jpg

ЧПУ станок/Сборка/Ось Z/Чертежи JPG/Крепление шпинделя верхнее.jpg

ЧПУ станок/Сборка/Ось Z/Чертежи JPG/Крепление шпинделя нижнее.jpg

ЧПУ станок/Сборка/Ось Z/Чертежи JPG/Опора кабель-канала Z.jpg

ЧПУ станок/Сборка/Ось Z/Чертежи JPG/Пластина крепления двигателя Z.jpg

ЧПУ станок/Сборка/Ось Z/Чертежи JPG/Пластина крепления шпинделя.jpg

ЧПУ станок/Сборка/Ось Z/Чертежи JPG/Рельс Z.jpg

ЧПУ станок/Сборка/Ось Z/Чертежи JPG/Уголок крепления пластины мотора Z задний.jpg

ЧПУ станок/Сборка/Ось Z/Чертежи JPG/Уголок крепления пластины мотора Z передний.jpg

ЧПУ станок/Сборка/Ось Z/Шпиндель 600W.m3d

ЧПУ станок/Сборка/Ось Z/Шпиндель.m3d

ЧПУ станок/Сборка/Ось Z.a3d

ЧПУ станок/Сборка/Портал/

ЧПУ станок/Сборка/Портал/DXF/

ЧПУ станок/Сборка/Портал/DXF/Пластина крепления двигателя X.dxf

ЧПУ станок/Сборка/Портал/DXF/Пластина крепления подшипника X внутренняя.dxf

ЧПУ станок/Сборка/Портал/DXF/Пластина крепления подшипника X наружняя.dxf

ЧПУ станок/Сборка/Портал/DXF/Пластина крепления упорного подшипника X.dxf

ЧПУ станок/Сборка/Портал/DXF/Пластина крепления упорного подшипника X.frw

ЧПУ станок/Сборка/Портал/DXF/Пластина нижняя 2.dxf

ЧПУ станок/Сборка/Портал/DXF/Пластина нижняя внутрянняя.dxf

ЧПУ станок/Сборка/Портал/Балка портала.m3d

ЧПУ станок/Сборка/Портал/Жёсткость подшипника X.m3d

ЧПУ станок/Сборка/Портал/Крепление подшипника X 2.m3d

ЧПУ станок/Сборка/Портал/Направляющая кабель-канала.m3d

ЧПУ станок/Сборка/Портал/Опора направляющй кабель-канала.m3d

ЧПУ станок/Сборка/Портал/Пластина крепления двигателя X.m3d

ЧПУ станок/Сборка/Портал/Пластина крепления подшипника X.m3d

ЧПУ станок/Сборка/Портал/Пластина портала нижняя 2.m3d

ЧПУ станок/Сборка/Портал/Пластина портала нижняя.m3d

ЧПУ станок/Сборка/Портал/Стойка портала.m3d

ЧПУ станок/Сборка/Портал/Укосина портала.m3d

ЧПУ станок/Сборка/Портал/Усиление нижней пластины портала.m3d

ЧПУ станок/Сборка/Портал/Чертежи/

ЧПУ станок/Сборка/Портал/Чертежи/Балка портала.cdw

ЧПУ станок/Сборка/Портал/Чертежи/Дополнительная опора подшипника X.cdw

ЧПУ станок/Сборка/Портал/Чертежи/Направляющая кабель-канала X.cdw

ЧПУ станок/Сборка/Портал/Чертежи/Опора направляющей кабель-канала X.cdw

ЧПУ станок/Сборка/Портал/Чертежи/Пластина крепления двигателя X.cdw

ЧПУ станок/Сборка/Портал/Чертежи/Пластина крепления подшипника X внутрянняя.cdw

ЧПУ станок/Сборка/Портал/Чертежи/Пластина крепления подшипника X наружняя.cdw

ЧПУ станок/Сборка/Портал/Чертежи/Пластина крепления упорного подшипника X.cdw

ЧПУ станок/Сборка/Портал/Чертежи/Пластина портала нижняя внешняя.cdw

ЧПУ станок/Сборка/Портал/Чертежи/Пластина портала нижняя внутрянняя.cdw

ЧПУ станок/Сборка/Портал/Чертежи/Соединитель нижних пластин портала.cdw

ЧПУ станок/Сборка/Портал/Чертежи/Стойка портала с креплением проводов.cdw

ЧПУ станок/Сборка/Портал/Чертежи/Стойка портала.cdw

ЧПУ станок/Сборка/Портал/Чертежи/Штанга портала.cdw

ЧПУ станок/Сборка/Портал/Чертежи JPG/

ЧПУ станок/Сборка/Портал/Чертежи JPG/Балка портала.jpg

ЧПУ станок/Сборка/Портал/Чертежи JPG/Дополнительная опора подшипника X.jpg

ЧПУ станок/Сборка/Портал/Чертежи JPG/Направляющая кабель-канала X.jpg

ЧПУ станок/Сборка/Портал/Чертежи JPG/Опора направляющей кабель-канала X.jpg

ЧПУ станок/Сборка/Портал/Чертежи JPG/Пластина крепления двигателя X.jpg

ЧПУ станок/Сборка/Портал/Чертежи JPG/Пластина крепления подшипника X внутрянняя.jpg

ЧПУ станок/Сборка/Портал/Чертежи JPG/Пластина крепления подшипника X наружняя.jpg

ЧПУ станок/Сборка/Портал/Чертежи JPG/Пластина крепления упорного подшипника X.jpg

ЧПУ станок/Сборка/Портал/Чертежи JPG/Пластина портала нижняя внешняя.jpg

ЧПУ станок/Сборка/Портал/Чертежи JPG/Пластина портала нижняя внутрянняя.jpg

ЧПУ станок/Сборка/Портал/Чертежи JPG/Стойка портала с креплением проводов.jpg

ЧПУ станок/Сборка/Портал/Чертежи JPG/Стойка портала.jpg

ЧПУ станок/Сборка/Портал/Чертежи JPG/Штанга портала.jpg

ЧПУ станок/Сборка/Портал/Шпилька М6×100.m3d

ЧПУ станок/Сборка/Портал.a3d

ЧПУ станок/Сборка/Рама/

ЧПУ станок/Сборка/Рама/DXF/

ЧПУ станок/Сборка/Рама/DXF/Крепление двигателя Y.dxf

ЧПУ станок/Сборка/Рама/Балка жёсткости стола.m3d

ЧПУ станок/Сборка/Рама/Балка рамы.m3d

ЧПУ станок/Сборка/Рама/Балка усиления рельс стола.m3d

ЧПУ станок/Сборка/Рама/Борт стола.m3d

ЧПУ станок/Сборка/Рама/Гайка забивная мебельная М6.m3d

ЧПУ станок/Сборка/Рама/Держатель борта стола.m3d

ЧПУ станок/Сборка/Рама/Крепление двигателя Y .m3d

ЧПУ станок/Сборка/Рама/Крепление упора подшипника.m3d

ЧПУ станок/Сборка/Рама/Направляющая кабель-канала.m3d

ЧПУ станок/Сборка/Рама/Ножка.m3d

ЧПУ станок/Сборка/Рама/Опора балки жёсткости стола.m3d

ЧПУ станок/Сборка/Рама/Опора доп. подшипника Y 2.m3d

ЧПУ станок/Сборка/Рама/Опора направляющей кабель-канала.m3d

ЧПУ станок/Сборка/Рама/Опора подшипника Y.m3d

ЧПУ станок/Сборка/Рама/Опора стола.m3d

ЧПУ станок/Сборка/Рама/Рельс рам2ы.m3d

ЧПУ станок/Сборка/Рама/Рельс рамы.m3d

ЧПУ станок/Сборка/Рама/Стол.m3d

ЧПУ станок/Сборка/Рама/Упор подшипника Y.m3d

ЧПУ станок/Сборка/Рама/Чертежи/

ЧПУ станок/Сборка/Рама/Чертежи/Балка крепления опор стола.cdw

ЧПУ станок/Сборка/Рама/Чертежи/Балка рамы с креплением мотора.cdw

ЧПУ станок/Сборка/Рама/Чертежи/Балка рамы.cdw

ЧПУ станок/Сборка/Рама/Чертежи/Борт стола.cdw

ЧПУ станок/Сборка/Рама/Чертежи/Держатель борта стола.cdw

ЧПУ станок/Сборка/Рама/Чертежи/Крепление двигателя Y.cdw

ЧПУ станок/Сборка/Рама/Чертежи/Крепление упора подшипника.cdw

ЧПУ станок/Сборка/Рама/Чертежи/Направляющая кабель-канала Y.cdw

ЧПУ станок/Сборка/Рама/Чертежи/Ножка.cdw

ЧПУ станок/Сборка/Рама/Чертежи/Опора направляющей кабель-канала Y.cdw

ЧПУ станок/Сборка/Рама/Чертежи/Опора подшипника Y.cdw

ЧПУ станок/Сборка/Рама/Чертежи/Опора радиального подшипника Y.cdw

ЧПУ станок/Сборка/Рама/Чертежи/Опора стола с креплением упора подшипника задняя.cdw

ЧПУ станок/Сборка/Рама/Чертежи/Опора стола с креплением упора подшипника передняя.cdw

ЧПУ станок/Сборка/Рама/Чертежи/Опора стола.cdw

ЧПУ станок/Сборка/Рама/Чертежи/Рельс рамы.cdw

ЧПУ станок/Сборка/Рама/Чертежи/Стол.cdw

ЧПУ станок/Сборка/Рама/Чертежи/Упор подшипника Y.cdw

ЧПУ станок/Сборка/Рама/Чертежи JPG/

ЧПУ станок/Сборка/Рама/Чертежи JPG/Балка крепления опор стола.jpg

ЧПУ станок/Сборка/Рама/Чертежи JPG/Балка рамы с креплением мотора.jpg

ЧПУ станок/Сборка/Рама/Чертежи JPG/Балка рамы.jpg

ЧПУ станок/Сборка/Рама/Чертежи JPG/Борт стола.jpg

ЧПУ станок/Сборка/Рама/Чертежи JPG/Держатель борта стола.jpg

ЧПУ станок/Сборка/Рама/Чертежи JPG/Крепление двигателя Y.jpg

ЧПУ станок/Сборка/Рама/Чертежи JPG/Крепление упора подшипника 2.jpg

ЧПУ станок/Сборка/Рама/Чертежи JPG/Крепление упора подшипника.jpg

ЧПУ станок/Сборка/Рама/Чертежи JPG/Направляющая кабель-канала Y.jpg

ЧПУ станок/Сборка/Рама/Чертежи JPG/Ножка.jpg

ЧПУ станок/Сборка/Рама/Чертежи JPG/Опора направляющей кабель-канала Y.jpg

ЧПУ станок/Сборка/Рама/Чертежи JPG/Опора подшипника Y.jpg

ЧПУ станок/Сборка/Рама/Чертежи JPG/Опора радиального подшипника Y.jpg

ЧПУ станок/Сборка/Рама/Чертежи JPG/Опора стола с креплением упора подшипника задняя.jpg

ЧПУ станок/Сборка/Рама/Чертежи JPG/Опора стола с креплением упора подшипника передняя.jpg

ЧПУ станок/Сборка/Рама/Чертежи JPG/Опора стола.jpg

ЧПУ станок/Сборка/Рама/Чертежи JPG/Рельс рамы.jpg

ЧПУ станок/Сборка/Рама/Чертежи JPG/Стол.jpg

ЧПУ станок/Сборка/Рама/Чертежи JPG/Упор подшипника Y.jpg

ЧПУ станок/Сборка/Рама.a3d

ЧПУ станок/Сборка.a3d

ЧПУ станок/Смета.pdf

vmasshtabe.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
