УСТРОЙСТВО ЭЛЕКТРОЛОБЗИКА ИЛИ РАЗБИРАЕМСЯ С ВНУТРЕННОСТЯМИ ЭЛЕКТРОИНСТРУМЕНТА

По настойчивой просьбе одного из посетителей сайта сегодня мы рассмотрим устройство электролобзика – инструмента, являющегося незаменимы помощником в профессиональном и бытовом ремонте. Для максимального удобства статья будет разбита на три части, содержащие рассмотрение: электрической части, механики, принципа работы.

В качестве «подопытного» был взят мой личный электроинструмент. За время своего существования, что он только не делал: полы деревянные, крыши, заборы из поликарбната и т.д. Кстати, о заборах из поликарбната можно почерпнуть информацию из недавно размещенного материала – «Фото заборов из поликарбоната». Сразу отмечу, что речь пойдет не о профессиональном инструменте и об инструменте с достаточно скромными характеристиками:

Технические характеристики лобзика

Электрическая мощность

300 Вт

Частота хода

3 тыс. оборотов в минуту

Глубина резки дерева

55 мм

Глубина резки пластика

10мм

Пожалуй, хватит «лить воду», перейдем к делу. Итак, вскрываем электролобзик: снимаем направляющую подошву, затем отвинчиваем винты, крепящие верхнюю крышку.

Конструктивно практически все электролобзики устроены одинаково и состоят из:

  1. Механической части
  2. Редуктора
  3. Электрического двигателя
  4. Подшипника ротора
  5. Кнопки включения с фиксатором
  6. Сглаживающего конденсатора.

Остановимся на каждой составляющей детальнее.

Устройство электрической части электролобзика

Электрическая часть лобзика выглядит следующим образом:

  1. Обмотка статора электродвигателя
  2. Выводы медной обмотки
  3. Пластинки роторного коллектора
  4. Ротор
  5. Щеткодержатель с графитовой щеткой
  6. Статор (сердечник из электротехнической стали).

Как можно заметить, в инструменте применен коллекторный электрический двигатель, основными элементами которого являются: статор, ротор, угольные щетки. Статор выполнен из электротехнической стали и имеет прямоугольную форму с пазами, в которых располагаются статорные обмотки. Статорных обмотки две – располагаются они друг напротив друга.

Ротор двигателя являет собой вал (располагается внутри статора) со специальными канавками, в которых размещаются так называемые якорные обмотки. От данных обмоток выходят выводы, соединяемые с коллекторными пластинами. Сам коллектор запрессован на конце вала ротора.

В процессе работы электродвигателя по коллекторным пластинам двигаются графитовые подпружиненные щетки. Благодаря последним электрическое напряжение подается на обмотки якоря. К слову, при ремонте любого электроинструмента, на состояние щеток обращается первоочередное внимание.

Последнее, что следует рассмотреть в устройстве электролобзика и его электрической части – кнопка и конденсатор. Кнопка лобзика достаточно сложный по функциональности элемент. С ее помощью подается напряжение на двигатель и регулируется частота вращения вала якоря. Регулировка скорости вращения вала осуществляется посредством реостата, встроенного в кнопку. Другими словами за счет реостатной кнопки пользователь может вручную ускорить или замедлить передвижение режущей пилки.

Что касается конденсатора. Основное предназначение данного элемента – снятие остаточного напряжения с обмоток после отключения электролобзика. Кроме этого конденсатор сглаживает пульсации, возникающие в электросети вследствие работы инструмента.

С электрической частью разобрались, переходим к рассмотрению механической составляющей.

Устройство электролобзика – механическая часть

Механическая часть лобзика представлена четырьмя элементами:

  1. Движущимся штоком;
  2. Редуктором;
  3. Вентилятором;
  4. Крепежом режущей пилки.

Основным механическим узлом инструмента является редуктор. За счет редуктора обеспечивается необходимое движущее усилие. Если говорить «механическим» языком: основное предназначение редуктора – уменьшение оборотов двигателя для повышения величины крутящего момента. В большинстве современных электролобзиков используется шестеренчатый редуктор, имеющий одну передачу. Хотя встречаются и модели с несколькими передачами – например, с двумя.

Необходимо отметить, современный рынок предлагает модели лобзиков с маятниковым ходом (например, электролобзик Макита 4329), благодаря которому улучшается соприкосновение пилки с обрабатываемым материалом, а соответственно ускоряется процесс распиливания. Механическая часть таких инструментов гораздо сложнее той, которую рассматриваем мы.

Принцип работы электролобзика

Настал момент рассмотрения принципа работы инструмента. Чего-либо сверхъестественного здесь нет – достаточно «вникнуть» в устройство электролобзика. Итак, электродвигатель вырабатывает механическую энергию, которая передается через редуктор на шток с пилкой. Шток, двигаясь вниз/вверх перемещает соответственно и пилку лобзика. Для лучшей наглядности предлагаю вашему вниманию небольшое видео, в котором я постарался продемонстрировать работу лобзика. Кстати, в это же видео были добавлены и те фотоснимки, которые не были включены в данный материал.

Надеюсь, статья получилась понятной и исчерпывающей. Если же у вас остались вопросы, касающиеся устройства электролобзика, можете задавать их в формате комментариев.

С этой статьей просматривают:

Автор – Антон Писарев

Схема Электрической Лобзика — tokzamer.ru

Поломки случаются и здесь. Длина вылета пилки.


Профилактика поломок Профилактические мероприятия всегда продлевают срок службы любого инструмента, в том числе и электролобзиков. Это устройство с электрическим приводом, предназначенное для получения криволинейного реза.

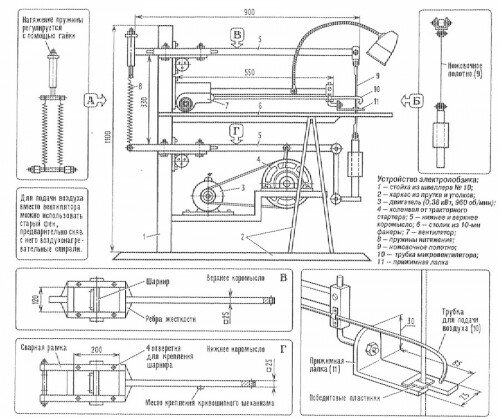

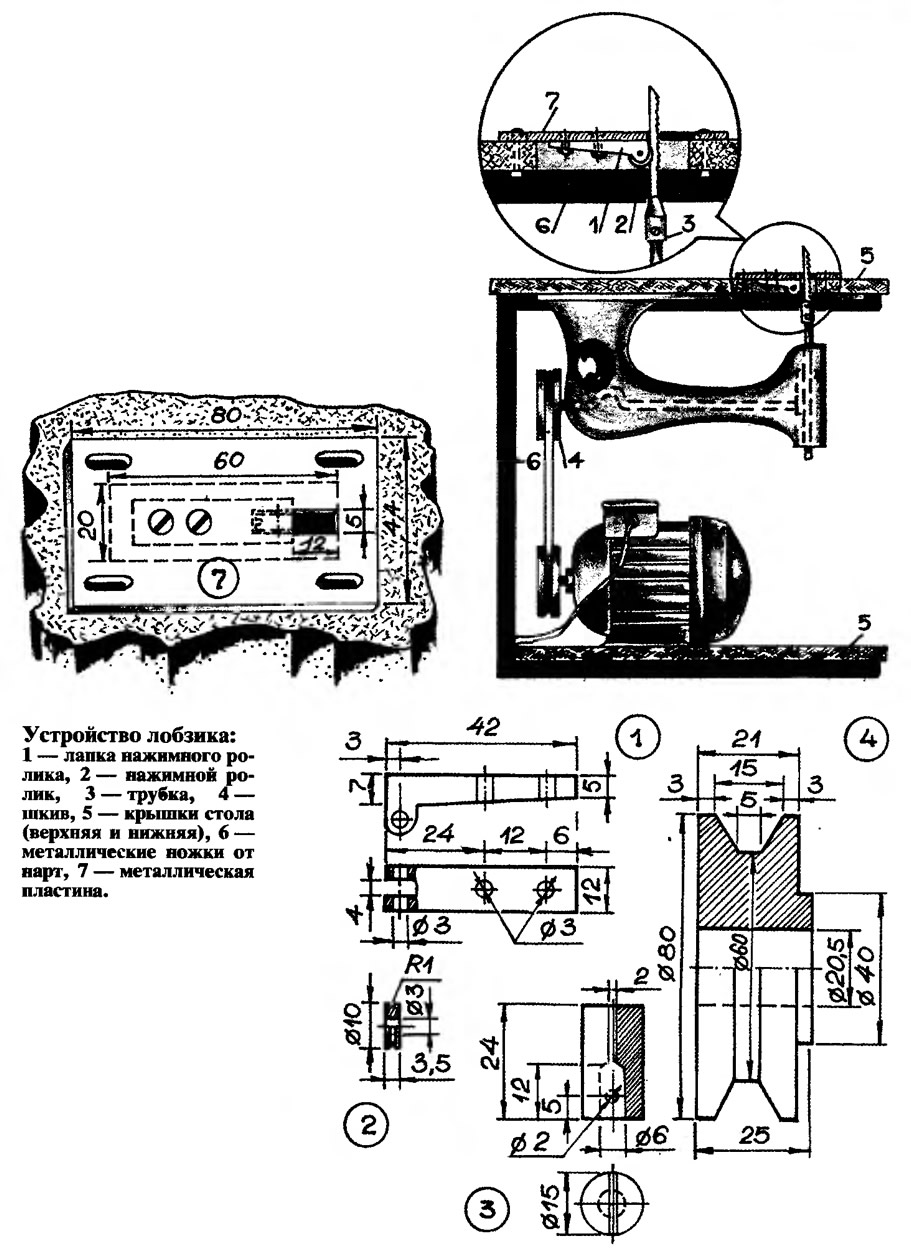

В первую очередь вырезаются пластины под станину.
Плавный пуск электроинструмента. Схема устройства

Червячная передача якоря не прослужит долго, если начинать процесс резания до выхода двигателя инструмента на оптимальную мощность. Электролобзик может иметь функцию замены пилы.

Для этого одним щупом надо прикоснуться к выводу обмотки, а вторым к стальному сердечнику.

Причём поломки эти взаимосвязаны. Для этого понадобится обычный болт М5 с гайкой.

Транзистор ТЗ, включенный по схеме эмиттерного повторителя, служит для согласования выходного сопротивления мультивибратора с внутренним сопротивлением измерительной головки ИП. Чертежи для сборки модификации найти очень просто.


Промышленные станки это конечно хорошо, но я вероятно попользуюсь им пару месяцев и заброшу это занятие, да и вообще подобный станок как я узнал можно с лёгкостью собрать самому из фанеры и деревянных брусков.

Ремонт эл лобзика

Частые неисправности

Для обычного автомобильного четырехтактного четырехцилиндрового двигателя применяется индуктивный датчик. Перед поиском неисправности лобзика, понадобится вооружиться такими приборами, как мультиметр и пробник.

Таким образом появится еще больше прямолинейности. Если рассматривать устройства с блоками управления, то для модели потребуется контроллер.


Одним из основных выступает не столь высокая точность резки образцов, если работать вручную. Модели на ножках При необходимости можно сделать данный лобзиковый станок своими руками.

Удобно то, что по первому требованию сделанный за короткое время станок быстро разбирается, и вы снова пользуетесь ручным электролобзиком.


Такое устройство легко справится с обработкой маленьких заготовок, толщина которых не превышает 30 мм. Устранить такую поломку можно путем разборки кнопки и зачистки контакта.

Если срез нужно сделать под углом, используется смещение опорной подошвы на нужное количество градусов.

Устройство лобзиков с электрическим приводом и их неисправности Конструкция электролобзиков разных фирм мало отличается. Есть модели, которые функционируют от переносных зарядных устройств.
Как правильно пользоваться электролобзиком

Для схемы «Простой регулятор мощности»

Для устранения неисправности понадобится перемотка электромотора или замена неисправной части — статора или ротора Неисправность кнопки — если мотор инструмента работает со сбоями, то не исключается, что причиной этого является выключатель. Лобзиковый станок существенно облегчает работу с фигурными деталями Также невозможность делать радиус изгиба столь же малым, как при использовании ручного образца за счет особенностей крепления пилки.


Пуск и остановка двигателя производятся выключателем электроинструмента, причем в его выключенном состоянии устройство ток не потребляет и может неограниченное пора оставаться подключенным к сети. К каждой модели электроинструмента, производители в инструкции указывают рекомендуемые типы смазывающих веществ для редуктора. Если пробой проводника обнаружен в статоре, его необходимо отсоединить от корпуса лобзика.

Также можно сделать поменьше движение пилки в перпендикулярном векторе движения. При этом во всех видах конструкций, не только Dewalt и Holzstar, но и других производителей может обеспечить развороты образца на градусов. Есть ряд признаков, на которые требуется обратить внимание: корпус при работе слишком сильно начал греться; при включении и дальнейшей эксплуатации слышны нехарактерные звуки; коллекторные щетки искрят; двигатель не подлежит регулировке, наблюдаются другие неполадки.

Работа узла менеджмента подробно описана в [I]. В разных моделях стоят практически идентичные втулки. А пилки, кроме длины, могут различаться по ширине от 2 до 10 мм , типу хвостовиков со штифтами или без и по толщине от 0,6 до 1,25 мм. Виной всему стало быстросъемное крепление пилки.

Ранее без такого приспособления работа с образцами ручного типа была куда более сложной. Самодельная конструкция крепится к верстаку при помощи струбцин.

Устройство электролобзика, применение, дополнительные возможности


Может показаться, что без нее можно обойтись, но тогда вам придется постоянно останавливать работу и смахивать опилки вручную. Ширина ее не должна превышать 30 см. Заготовка крепится на столе, потом под контролем мастера пила производит распил. Основные неисправности инструмента Как определить, нуждается ли электролобзик в ремонте или профилактических мерах? Конечно, важным критерием является мощность лобзика, но это не единственное, на что вы должны обращать внимание при покупке.

Некоторые эксперты отверстие делают после установки рамы. Ранее без такого приспособления работа с образцами ручного типа была куда более сложной.

Каждые пол часа останавливаться на 5—10 минут. Понадобится перемотать обмотку ротора или заменить деталь полностью Межвитковое замыкание — еще причина поломки может заключаться в наличии межвиткового замыкания. Их мобильность зачастую дороже расширенного функционала этого самого станка. Оптимальной, на наш взгляд, является мощность в Вт. R7, С7, VD
Устройство и обслуживание электролобзика Phiolent, отзыв

Как пользоваться: правила эксплуатации и техника безопасности

Чтобы поменять ролик, надо демонтировать микропилу, разъять корпус, раскрутив болты.

Если признаки неисправностей будут повторяться, значит, причина поломки не в выключателе Поиск неисправности в электрической части может затянуться, что связано с трудностью проведения диагностических работ.

Выбирать данные элементы для обработки дерева, других материалов можно не только опираясь на отзывы, но и исходя из технических характеристик выбранного именно вами оборудования. Там установят оригинальные запчасти и дадут гарантию на выполненный ремонт.

Электролобзик Bosch: высокая цена и дорогостоящий ремонт И конечно же, Bosch. Вариантов крепления ручного электролобзика к столешнице, служащей рабочим столом станка — множество. Как правило, не выдерживает ось на кронштейне подшипника, рычаг и шток. На выходе предусмотрен выпрямительный мост.

Я лично так и сделал, но у меня конструкция особая, в этой статье фотографий моих нет, но я обязательно выложу, а также видео в работе. Слом штока чаще всего бывает во время механических повреждений.

В конце работы важно заняться установкой силового кабеля и подключением оборудования. Но ввиду того, что инструмент постоянно работает в экстремальных условиях, попадания древесной пыли внутрь устройства не избежать, приходится проводить сервисные работы по интенсивности эксплуатации, но не реже одного раза в год. Следует, взяв кисточку или старую зубную щетку, прочистить секции решетки.

Столешницу при помощи саморезов прикручиваем к раме. Станины в устройствах устанавливаются высокого профиля. Отзывы специалистов указывают на то, что модели на 5 кВт хорошо подходят для продольного распила. Оно должно отличаться необходимым запасом прочности и надежности в полном соответствии с условиями будущего использования инструмента. Эффект фиксирования различных напряжений в нагрузке получается в результате того, что канальные транзисторы КП имеют различные напряжения отсечки в зависимости от буквенного индекса, например, для транзистора КПЕ — это 0,,5 В, для КПЖ — 0,,2 В, для КПИ — 0, В и т.

Видео: Разборка и смазка электролобзика Если вы не чувствуете уверенности в своих силах, лучше прибегнуть к помощи специалистов. Для реализации именно такой возможности, владельцы лобзиковых станков, не имеющих ее, часто усовершенствуют крепления своих аппаратов, устанавливая на них зажимы от ручного лобзика. При износе щеток снижается контакт, поэтому инструмент при работе начинает искрить, появляется запах гари и даже не исключается оплавление корпуса. Кроме этого, на задний подшипник якоря целесообразно установить пылезащитную шайбу. Столешницу при помощи саморезов прикручиваем к раме.
Как выбрать ЭЛЕКТРОЛОБЗИК!!!!!!!!!

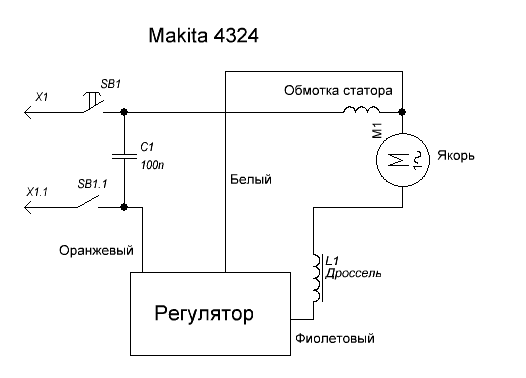

Схема электролобзика — Ваша техника


Устройство

Универсальность применения этого замечательного инструмента позволяет выполнять сложные комплексные работы, которые другой инструмент сделать не в состоянии. Пильные полотна активно задействованы во время работы, они подвергаются немалым механическим нагрузкам, через какой-то период времени выходят из строя.

В некоторых моделях электрический лобзик обеспечивается отдельной стартовой кнопкой, которая может также регулировать и частоту крутящего момента.

Зная «общую канву» и алгоритм работы элементов, несложно понять, какие могут возникнуть поломки и неисправности, а также узнать причины, из-за которых они возникают.

Частые неисправности

Характер работы электролобзика – это вырезание кривых резов. Кривизна может быть разной, поэтому здесь тоже присутствуют свои показатели. Большая нагрузка при такой работе ложится на главный опорный ролик, который часто приходит в негодность. Чтобы он не вышел раньше времени из строя, рекомендуется соблюдать все режимы работы.


Рекомендуется начинать работу после небольшого прогрева двигателя на холостом ходу.

Чем сложнее конструкция, тем чаще возможны поломки. Современные гаджеты, которыми производители «напичкивают» инструмент, оказывают дурную службу. Часто они являются причиной поломок электроприборов.

Если это происходит регулярно, элемент питания будет терять свой ресурс, что значительно сократит срок его эксплуатации.

Ремонт

Самые простые в ремонте – это устройства, где присутствует закругленный выход штока. Втулка или подбирается, или производится увеличение конусообразной впадины с помощью набивания на конус. Подобные процедуры убирают люфт, если он возникает в креплении.

После завершения рабочего цикла электроинструмент обесточивается — это правило забывать не рекомендуется. У некоторых лобзиков розетка имеет дополнительно предохранитель, который может выходить из строя, — об этом также следует помнить.

Пусковая кнопка

Замена пилкодержателя

В результате во время работы полотно будет иметь ограничение при поперечном движении в точке самого реза. Таким образом появится еще больше прямолинейности.

Устройство электролобзика, основные параметры

Электролобзик представляет собой универсальный инструмент, который сегодня применяется для проведения различного рода работ. Это инструмент, который предназначен для резки. В отличие от обычного ручного, электролобзик позволяет работать с самыми различными материалами.

Устройство электрического лобзика

Устройство электрического лобзика.

Устройство электролобзика несложное, но если планируется приобретение инструмента, то необходимо обратить на все его элементы пристальное внимание. Это касается выбора ножовочного полотна, мощности и прочих параметров, которые важны для комфортной и качественной работы.

Элементы конструкции

Основные характеристики бытовых электролобзиков

Основные характеристики бытовых электролобзиков.

Основные элементы электролобзика:

  1. Алюминиевая либо стальная направляющая плоскость, которая еще называется опорной плитой. Она позволяет правильно установить угол резки, обеспечить точность, качество, удобство реза.
  2. Пилка для резки материала. Она предназначена для выполнения ряда работ с конкретными материалами. Универсальных пилок, которые позволили бы одинаково отлично резать металл, дерево или пластик, нет, но всегда можно подобрать именно те рабочие полотна, которые максимально соответствуют всем требованиям.
  3. Электрический мотор, который имеет мощность в 300-900 Вт. Этот параметр позволяет определить, с каким именно материалом можно работать, какую толщину можно обрабатывать. При выборе оборудования на этот критерий не все обращают внимание. Не стоит брать слишком большую мощность, если планируется выполнение бытовых работ, а сэкономленные средства сделают работы с определенными материалами невозможной.
  4. Держатель, который обеспечивает правильный и ровный ход.
  5. Ролики, которые удерживают механизм, обеспечивают его передвижение.
  6. Система, обеспечивающая плавный ход пилки.

Могут присутствовать дополнительные механизмы и системы, работа с которыми становится более простой и легкой.

Обычно дополнительные функции свойственны профессиональным моделям, у бытовых их набор ограничен.

Вернуться к оглавлению

Устройства

Типовые размеры электролобзика

Типовые размеры электролобзика.

Чтобы комфортно работать электролобзиком, необходимо сразу предусмотреть, какие устройства для инструмента необходимы. Это не только стандартная пила для выполнения реза, но и иные механизмы:

  1. Регулятор реза. Важно, чтобы скорость и параметры реза подбирались индивидуально для каждого используемого материала. В итоге получается ровный и качественный распил именно того типа, который требуется. Самый простой механизм не позволяет выполнять такую регулировку, но если планируется постоянное использование инструмента, то лучше всего выбирать модели с наличием такой функции.
  2. Наличие пластиковой защиты для пилки позволяет сделать работу более безопасной. Полотно надежно защищено от самых различных механических повреждений.
  3. Автоматическая система сдувания стружки во время работы у электролобзика. Когда выполняется интенсивная работа, то функция удаления стружки непосредственно во время реза является важной. Это позволяет выполнить качественный рез.
  4. Наличие улучшенной электроники для управления. Обычные и самые простые модели таких систем могут и не иметь. Если требуется качественная работа, то необходимо подбирать лобзики, которые усиливают мощность, напряжение, сопротивление, силу инструмента.
  5. Есть ли возможность освещения рабочей области во время реза. Не все инструменты оборудованы такой функцией, чаще всего именно профессиональные устройства имеют удобную подсветку, которая необходима для работы при плохом освещении, в труднодоступных местах.
  6. Наличие систем у электролобзика, которые гасят шум, вибрации, звуки во время резки. Именно такие системы позволяют сделать работу с оборудованием комфортной и удобной. Для окружающих устройство больше не доставляет беспокойства.
  7. Наличие защитных покрытий для корпуса и системы для очистки механизма после работы.

Вернуться к оглавлению

Основные параметры

Набор пилок для электролобзика

Стандартный набор пилок для электролобзика включает в себя пилки для работы по дереву и по металлу.

Устройство электрического лобзика не такое и сложное. Среди характеристик можно отметить:

  1. Мощность мотора. Обычно для лобзика мощность составляет 300-900 Вт, этого достаточно для работы с различными материалами. Чем больше мощность мотора, тем шире диапазон материалов, с которыми может работать оборудование. Например, для бытового оборудования мощность может быть небольшой, а для профессионального этот критерий один из главных при выборе.
  2. Частота хода. Этот показатель определяет, с какой частотой будет ходить ножовочное полотно оборудования. При выборе предпочтение лучше всего отдавать таким инструментам, у которых есть устройство регулировки хода. Это позволит не только обеспечить качество реза, но и подобрать скорость, оптимальную для конкретного материала. Например, для доски это может быть одна скорость, а для трубы совершенно другая. Для дерева скорость более высокая, а вот для металла – ниже. Сегодня производители предлагают оборудование, у которых частота хода составляет до 3 000 оборотов за минуту. Регулировка скорости может быть дискретной или плавной, на это надо обращать внимание.
  3. Способ питания мотора. Сегодня в продаже имеется оборудование, которое получает энергию от сети или от аккумулятора. Обычно сетевые лобзики используются в быту, а вот устройства со съемными аккумуляторами подходят для любых, в том числе и профессиональных работ.
  4. Параметры хода рабочей пилы. При выборе оборудования важно обращать внимание на то, есть ли маятниковый ход, функция очистки рабочей пилы, ускорение либо замедление резки.
  5. Электролобзик может иметь функцию замены пилы. Есть модели с ручной заменой и автоматической. В ручном режиме для замены используются специальные винты.
  6. Есть ли дополнительное оснащение, функции. Это антивибрационные системы, системы очистки, лазерный уровень, обдув, удаление опилок и многое другое. Такой функционал не всегда может быть необходим для бытовых работ, но если планируется сложная и длительная работа, то лучше всего сразу все предусмотреть.

Вернуться к оглавлению

Оборудование

Чтобы выбрать лобзик для конкретного типа работ, необходимо обратить внимание на полезные советы профессионалов:

Элементы электролобзика, требующие периодической замены или смазки

Элементы электролобзика, требующие периодической замены или смазки.

  1. Важно сначала в точности определиться с тем, для каких именно работ покупается оборудование. Недостаток мощности или неправильно выбранная пила станут причиной того, что работы будут выполнены некачественно. Для простых домашних работ, например, ремонта и резки пластиковых труб, можно купить недорогую бытовую модель, мощность которой не слишком высокая, но достаточная для запланированного круга задач. Для профессиональной деятельности этого будет недостаточно, тут уже потребуется мощное оборудование с большим набором функций. Оно должно отличаться необходимым запасом прочности и надежности в полном соответствии с условиями будущего использования инструмента.
  2. Источник питания. Обычно электролобзики представляют собой оборудование, которое питается от электрической сети. Но если работы выполняются в условиях, где подвод питания невозможен, то покупать надо лобзики, имеющие аккумулятор. В быту они применяются крайне редко, в основном предназначены для профессиональных работ. При выборе именно такого аккумуляторного надо обратить внимание на то, какого типа батарея используется, так как от этого зависит мощность, длительность работы без подзарядки.
  3. Способ фиксации пилы. Нет универсальной конструкции для крепления рабочей пилы, поэтому выбирать необходимо именно тот вариант, который подходит для конкретного случая. Если не обратить внимание на такое обстоятельство, то может возникнуть ситуация, при которой имеющийся набор рабочих пил не подойдет для купленного инструмента.

Электролобзик – это оборудование, которое используется для распила различных материалов. Конструкция простая, но именно это и обеспечивает надежность и качество исполнения работы. При выборе лобзика необходимо обращать внимание не только на мощность, но и на то, какими особенностями обладают отдельные элементы.

Схема электролобзика — Строительные инструменты

Электролобзик предназначен для распила различных материалов. Конструкция простая, но поломки тоже неизбежны. Ремонт электролобзика своими руками обычно заключается в замене полотна, которое износилось, узлов фиксации, опорного ролика. При поломке мотора рекомендуется устройство на починку отдать мастеру.

Основные неисправности инструмента

Как определить, нуждается ли электролобзик в ремонте или профилактических мерах? Есть ряд признаков, на которые требуется обратить внимание:

  • корпус при работе слишком сильно начал греться;
  • при включении и дальнейшей эксплуатации слышны нехарактерные звуки;
  • коллекторные щетки искрят;
  • двигатель не подлежит регулировке, наблюдаются другие неполадки.

Когда обнаружены перечисленные признаки, необходимо сразу выключить лобзик, после чего осмотреть его, определить неисправность. Все виды таких поломок можно условно разделить на 2 большие группы.

Поломки электрической части:

  1. Заводской дефект в виде пробоя ротора (ремонту не подлежит, необходимо обратиться в сервисный центр).
  2. Статор или ротор при работе сильно нагревается, наблюдается оплавление на изоляции. Причина — попадание пыли, загрязнение, неправильная нагрузка.
  3. Щетки изнашиваются (проводится замена).
  4. Если регулятор оборотов не работает, то необходима его замена. Лучше всего обратиться к мастеру.

Поломки механической части электролобзика:

  1. У шестерни обнаружен износ либо деформация зубьев. Отремонтировать электролобзик возможно, требуется полная замена шестерни, в будущем необходимо внимательно следить за нагрузками, правильным выбором полотна.
  2. Шток ломается, на нем есть изломы. Требуется отремонтировать лобзик, заменив шток, в дальнейшем правильно выбирать пилки в соответствии с типом материала. Например, для дерева либо металла брать только специально предназначенные устройства.
  3. Балансиры, которые направляют ролики, износились. Нужна замена балансиров, в дальнейшем нужно следить за нагрузками.
  4. Если подшипники износились, то проводится их замена. Лучше всего обратиться к мастеру.

Могут наблюдаться и другие разновидности поломок. Например, при сильном ударе корпус может расколоться. Нельзя ронять лобзик, в этом случае можно повредить и другие ег

Электролобзик. Виды и устройство.Работа и особенности.Как выбрать

Электролобзик – электрический компактный ручной инструмент, предназначенный для распила древесины, металла, пластика и других материалов. Он оснащается пилочкой, которая совершает возвратно-поступательные движения. Благодаря дешевизне и возможности выполнения широкого перечня работ, такой инструмент широко используется в бытовых целях, однако его можно встретить и на вооружении профессиональных строителей занимающихся выполнением ремонтов. Плотники и столяры им практически не пользуются в связи с низкой точностью выполнения реза.  Ленточные, торцовочные и циркулярные пилы существенно превосходят лобзик по производительности и точности.

Как устроен электролобзик

Прибор имеет простую конструкцию, благодаря чему является ремонтопригодным. Его главными деталями являются:

  1. Корпус.
  2. Опорная подошва.
  3. Электродвигатель.
  4. Возвратно-поступательный механизм.
  5. Упорный направляющий ролик.
  6. Кнопка включения.
  7. Регулятор оборотов.
  8. Пилка с зажимным механизмом.

Перечисленные части являются основными, но отдельные разновидности лобзиков могут предусматривать дополнительные вспомогательные механизмы, расширяющие возможности инструмента и удобство его применения. Установленный в электролобзик электромотор предусматривает возможность замены графитовых щеток, как и любой другой рабочий инструмент.

Принцип работы электрического лобзика простой и понятный. При нажатии кнопки включения подается электричество на электромотор. Он набирает обороты, вращая возвратно-поступательный механизм, состоящий из шестеренок. В результате вращающееся движение переходит в возвратно-поступательное. Закрепленная на конце передаточного механизма с помощью специализированного крепления пилочка двигается вниз и вверх. Поскольку она фиксируется только вверху, то для предотвращения деформации под нагрузкой во время упора в деталь ее поддерживает направляющий ролик.

Практически любые электролобзики предусматривают возможность регулировки оборотов. Отсутствие данной функции является большой редкостью. Столь простые инструменты лучше избегать, поскольку они не смогут эффективно работать с разными материалами. Также важным элементом электролобзика является подошва, упираемая в заготовку.

Критерии выбора лобзика

Подбирая электролобзик можно обращать внимание на множество характеристик инструмента, но большинство из них не столь критичны. Важнее всего ориентироваться по следующим параметрам:

  • Возможностям двигателя.
  • Передаточной способности.
  • Диапазоне регулировки оборотов.
  • Величине хода.
  • Типу подошвы.
  • Наличию маятникового хода.
  • Типу крепления пилочки.

Важным критерием является и тип питания инструмента. Он может быть сетевым или аккумуляторным. Работающие от розетки лобзики намного дешевле и не нуждаются в подзарядке. Их можно хранить в холодной мастерской зимой, чего нельзя сказать про аккумуляторы автономных электролобзиков.

Параметры двигателя

Мощность электромотора лобзика является одним из важнейших характеристик, на которые сразу же нужно обратить внимание. Чем сильнее двигатель, тем более толстый материал можно распиливать. Устройство с мощностью электромотора в 300-500 Вт плохо справляется с досками толщиной более 40 мм. При работе с твердыми породами древесины пилочка может останавливаться по причине нехватки мощности. В том случае, если инструмент планируется использоваться как универсальное оборудование для распила древесины, а также металлов, желательно чтобы фактическая мощность лобзика было от 600 Вт и выше. Тогда раскрой будет осуществляться быстрее и без остановок из-за сильного перегрева инструмента.

Поскольку лобзик оснащается короткой пилочкой, то для обеспечения ее движения огромная мощность двигателя не нужна. По этой причине редко можно встретить электролобзик с мотором более чем на 850 Вт.

Передача крутящего момента

В инструменте используется оборотистый электромотор, но возвратно-поступательный механизм передает на пилочку значительно меньшее количество движений. Обычно инструменты пилят с частотой до 3 тыс. движений пилочки в минуту. Чем выше этот показатель, тем быстрее произойдет распил. В продаже можно встретить и довольно медленные лобзики, уровень оборотов у которых составляет менее 1 тыс. Такой инструмент плохо пилит пластик и вообще имеет массу рабочих ограничений.

Диапазон регулировки

Важнейшим параметром является возможность регулировки количества оборотов. Чем она чувствительнее, тем лучше. Каждый материал и тип пилочки требует выполнения работы на определенной скорости. Если она подобрана верно, то инструмент меньше перегревается и оснастка служит дольше, а рез получается гладким, с минимальными заусеницами и прочими дефектами.

Регулировка оборотов может осуществляться отдельным колесиком или совмещенным с кнопкой включения. Нет особенной разницы как она выполняется, поэтому можно выбирать любой электролобзик, главное чтобы он поддерживал возможность настройки скорости.

Величина хода пилочки

Этот показатель отображает, какой диапазон хода у режущего полотна. Чем он выше, тем большая площадь пилочки будет резать материал, раскрой которого осуществляется. Не стоит выбирать инструмент с малой величиной хода, если он будет распиливать только тонкие материалы. Лобзик будет тереться небольшой частью режущего полотна. В этом месте зубцы быстро сотрутся, в то время как остальная длина пилочки останется совсем новой. Когда же величина хода большая, хотя бы 20-26 мм, то оснастка служит дольше, поскольку отрабатывает большей площадью.

Тип подошвы

Очень важным параметром является применяемая в лобзике конструкция подошвы и качество ее изготовления. Дело в том, что именно она служит направляющей, скользящей по поверхности заготовки. Если подошва изготовлена с перекосом, или из тонкого листового материала, который может под давлением деформироваться, то рассчитывать на ровный рез не приходится. В идеале, чтобы нижняя пластина электролобзика была изготовлена путем литья. Такое мощное основание не деформируется. Однако подошвы этого типа встречаются только на дорогих инструментах.

При желании приобрести бюджетный электролобзик, вполне можно брать инструмент с подошвой из листового металла, но нужно проверить ее плоскость на предмет перекосов. Не помешает и посмотреть ее склонность к деформации, придавив пальцами на углы.

Практически все подошвы лобзиков могут изменять угол наклона, чтобы осуществлять пиления под разными уклонами. Такая настройка может быть фиксированной или свободной на определенные углы. Менять положение подошвы можно применяя различные механизмы, это отпуская и прижимая винт шестигранным ключом или флажком.

Маятниковый ход

Эта функция есть далеко не у всех лобзиков, но ее наличие существенно ускорит скорость раскроя мягких материалов, а также качество пропила. Маятниковый ход не используется на металле. Данная функция заставляет пилочку двигаться не только вверх-вниз, но и совершать движение вперед и назад. Ход полотна в разных плоскостях взаимосвязан. Когда пилочка двигается вверх, то маятник толкает ее и вперед, что обеспечивает большой захват материала. Когда же полотно опускается, то толкатель отодвигается назад.

Включение маятникового режима распила позволяет минимизировать образование сколов. Величина движения пилочки вперед-назад регулируется и подбирается к каждому материалу индивидуально. Обычно это делается тумблером, находящимся на боковой части электролобзика слева.

Механизм маятника обеспечивает движение не пильного полотна вверху, а ролика, который поддерживает пилочку. В связи с этим при использовании инструмента в таком режиме нужно смазывать ролик. Это уменьшит интенсивность его износа, а также вероятность повреждения режущей оснастки.

Способы крепления пилочки

Механизм, отвечающий за закрепление пильного полотна, является одной из самых слабых сторон инструмента. Зачастую при изготовлении лобзика случается брак именно при сборке данного узла. В связи с этим перед покупкой инструмента желательно поставить на него пилочку и посмотреть ее угол пересечения с подошвой. Он должен составлять ровно 90 градусов. В том же случае если полотно немного наклонено в сторону, то работать инструментом будет очень сложно. Во время пила будет невозможно получить ровный срез под прямым углом. Кроме этого электролобзик постоянно будет стараться уходить по направлению загиба пилочки, от чего руки будут уставать.

Существует 2 самых популярных способа крепления пилочки, которые действительно имеют место быть. Самый простой предусматривает ее фиксацию к штоку возвратно-поступательного механизма с помощью прижимной пластинки с двумя или одним винтом. В этом случае режущий инструмент можно закрепить действительно надежно и ровно, конечно если во время изготовления лобзика не был допущен брак. Однако, и столь удачное техническое решение требует использования качественных комплектующих. В том случае если прижимная пластинка сделана из алюминия, то рассчитывать на нормальную работу инструмента в дальнейшем не приходится. Мягкая пластинка очень быстро сотрется, поэтому при установке новых полотен для распила те будут деформироваться. Лучше всего, чтобы эта деталь была сделана из толстой стали.

Самым удачным вариантов является самозажимной механизм для крепления пилочек. Достаточно нажать на рычаг и зажим откроется, после чего оснастка легко извлекается или устанавливается.

Полезные функции

Выбирая электролобзик, может быть важным наличие в инструменте различных вспомогательных функций. В первую очередь это лазерная подсветка, формирующая ровную линию для распила, а также патрубок для отвода опилок.

Лазер имеется далеко не в каждом инструменте, а если и есть, то линия его свечения может находится в смещенной плоскости от направления пилочки. Все же если он работает правильно, то можно забыть об необходимости предварительного черчения на заготовках карандашом границы запилов. Отдельные электролобзики предусматривают для питания лазера установку батареек. Это не лучшее решение, поскольку такие источники питания плохо ведут себя на морозе. Если лобзик хранится в не отапливаемом гараже или мастерской, то батарейки испортятся. Лучшие если лазер запитан от электросети, как и двигатель.

Что касается патрубка для отвода опилок, то он есть почти у всех лобзиков. Однако более совершенные инструменты предусматривают выброс опилок через него из зоны реза под воздействием собственного вентилятора. В этом случае можно работать даже без необходимости подключения пылесоса. Чтобы не разводить беспорядок, на конец патрубка могут устанавливаться специальные мешки для сбора опилок.

Похожие темы:

Ремонт электрического лобзика



Электролобзик Bosch PST 650

Рассказывать о том для чего предназначен электрический лобзик, — в общем то нет никакой необходимости.  В теме будут затронуты основные вопросы:

  • как устроен двигатель электрического лобзика;
  • схема электрического лобзика;
  • подключение электродвигателя через конденсатор;
  • ремонт электродвигателя;
  • заточка полотна электролобзика.

Неисправности коллекторного двигателя

Итак,  Вы приобрели электрический лобзик и как свойственной причиной для всех электроинструментов является причина неисправности как по механической так и по электрической части.  В основном такие поломки можно отнести к различным разрывам  в электрической схеме, — то есть назвать следующие характерные причины поломок электролобзика:

  • неисправность обмоток статора электродвигателя;
  • неисправность обмоток якоря электродвигателя;
  • неисправность конденсатора;
  • износ графитовых щеток;
  • износ коллектора электродвигателя.

Вот в общем то насчитывается  пять основных причин  неисправностей коллекторного электродвигателя.

К незначительным причинам неисправностей по электрической части можно назвать следующие причины:

  • разрыв провода в сетевом кабеле по его длине \механическое повреждение кабеля\;
  • разрыв провода сетевого кабеля у основания штепсельной вилки;
  • неисправность контактного соединения в штепсельной вилке

и другие причины.

Устройство электрического лобзика

Устройство электрического лобзика  представлено в схематическом изображении:



Как и для прочих электроинструментов здесь показан способ преобразования электрической энергии в механическую.  На этот счет как бы тоже нет смысла рассказывать о передаточном механизме данного электроинструмента.

Что же из себя представляет сам электродвигатель для подобного типа электрического лобзика?



Коллекторный однофазный электродвигатель

Как Вы поняли, пояснение будет дано коллекторному электродвигателю, применяемому в электрических лобзиках.

Эл. схема коллекторного двигателя

Для лучшего усвоения данной  темы, — на фотоснимке показан укрупненный вариант  подобного электродвигателя,  который по своей электрической схеме ничем не отличается от электродвигателя применяемого в электрических лобзиках — с подключением к  внешнему источнику переменного напряжения с одной фазой.

рис.1

Коллекторные электродвигатели  способны  работать от  источников питания:

  • постоянного тока;
  • переменного тока.

В электрической схеме  \рис.1\ показан способ  последовательного  соединения двух обмоток статора электродвигателя,  с последующим соединением:  щетка — коллектор.

В следующем фотоснимке,  дано изображение обмоток статора электродвигателя — с тремя выводами проводов.

Почему именно три вывода проводов имеет обмотка статора электродвигателя? — Спросите Вы.

Два вывода проводов \из трех\  обмоток  статора электродвигателя предназначены для соединения в электрической цепи рабочего конденсатора.

рис.2

Конденсатор в электрической схеме \рис.2\  имеет соединение между началами выводов проводов двух обмоток статора — рабочей и пусковой.

Замена конденсатора — электродвигателя

При замене конденсатора, учитывается его:

  • емкость;
  • номинальное значение напряжения.

Предварительно, перед соединением конденсатора  уточняется, — между какими выведенными проводами показатель дисплея прибора \мультиметр\ укажет на суммарное значение сопротивления двух обмоток статора.   Именно такое  соединение конденсатора в электрической цепи будет являться правильным.

Измерение сопротивления обмоток электродвигателя

Отдельная обмотка статора имеет свое значение сопротивления.   Так для пусковой обмотки — значение сопротивления будет больше, чем для рабочей обмотки.

Проведением диагностики как для общего \суммарного \ значения  сопротивления двух обмоток статора так и для каждой отдельной обмотки, — можно определить либо исправность либо разрыв в обмотках.

рис.3

На рис.3 дано изображение ротора коллекторного \однофазного\ электродвигателя.  Концы проводов обмоток ротора имеют соединение с пластинами коллектора.

рис.4

Две обмотки ротора между собой соединены последовательно.  Электрический контакт с обмотками ротора  осуществляется соединением графитовых щеток с коллектором ротора.   Электрическая цепь электродвигателя замыкается на двух обмотках ротора.

Чтобы измерить сопротивление двух обмоток ротора, — достаточно подсоединить два щупа прибора \омметр, мультиметр с данной функцией измерения\ к контактам графитовых щеток.

Если показатель   сопротивления на дисплее прибора будет составлять  нулевое значение при измерении:

  • двух обмоток ротора;
  • двух обмоток статора,

— из этого будет следовать, что данные состоящие элементы в электрической цепи являются непригодными.   Тоже самое касается и при отсутствии сопротивления в электрической цепи электродвигателя.

Графитовые щетки

Графитовые щетки коллекторного электродвигателя при их износе — подлежат своей замене.  Данные детали как и прочие другие, имеются в продаже для каждого индивидуального  электроинструмента.

Полотна для электролобзика

Чтобы не создавать излишнюю нагрузку на сам электродвигатель, — полотно данного электроинструмента должно иметь заточенную кромку зубьев.

Заточка зубьев полотна выполняется соответствующим  натфилем.   Наборы надфилей имеются в продаже в большом ассортименте.

Набор надфилей Зубр с зажимной пластиковой ручкой

Полотно предварительно зажимается в слесарных настольных тисках.

Слесарные настольные тиски

Что касается подробностей проведения диагностики для электроинструментов, — дополнительную информацию Вы сможете получить — просмотрев данный блог.







Добавить комментарий

Ваш адрес email не будет опубликован.
