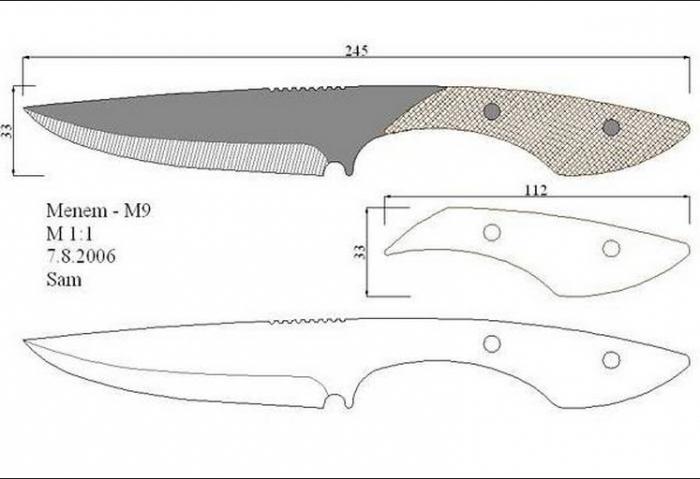

Чертежи ножей с размерами, как их сделать своими руками, технология изготовления

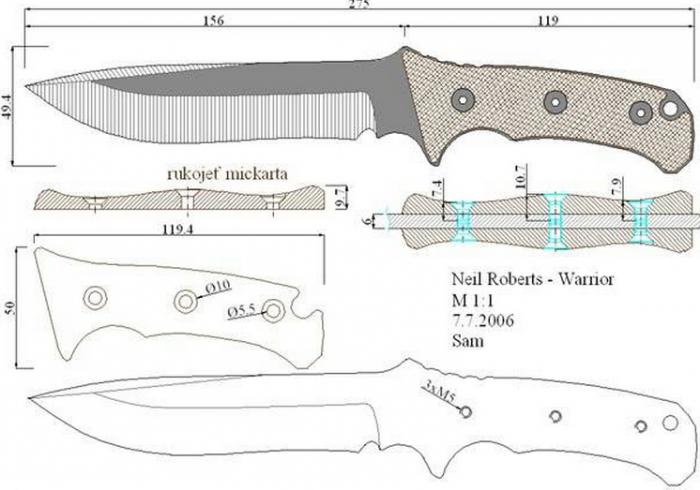

Предложенные чертежи ножей с размерами показывают, что каждое изделие индивидуально, оно неповторимо, и хорошо «по своему».

Несколько советов, как сделать своими руками любую модель.


Определяемся с формой изделия.
Технология изготовления ножа одинакова для любого из выбранного варианта.

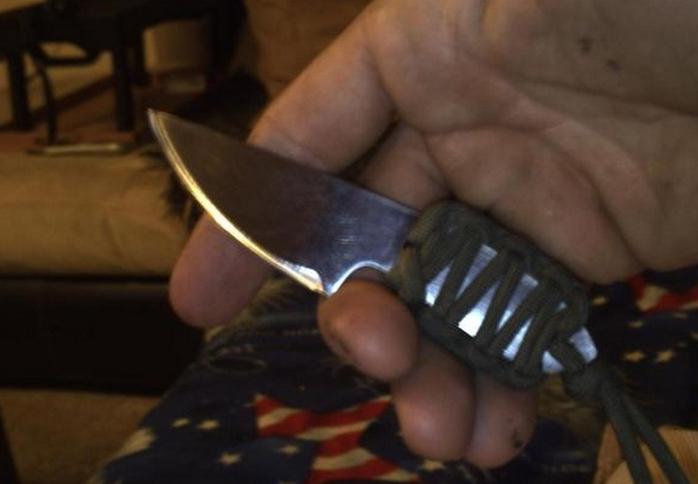

Этот?

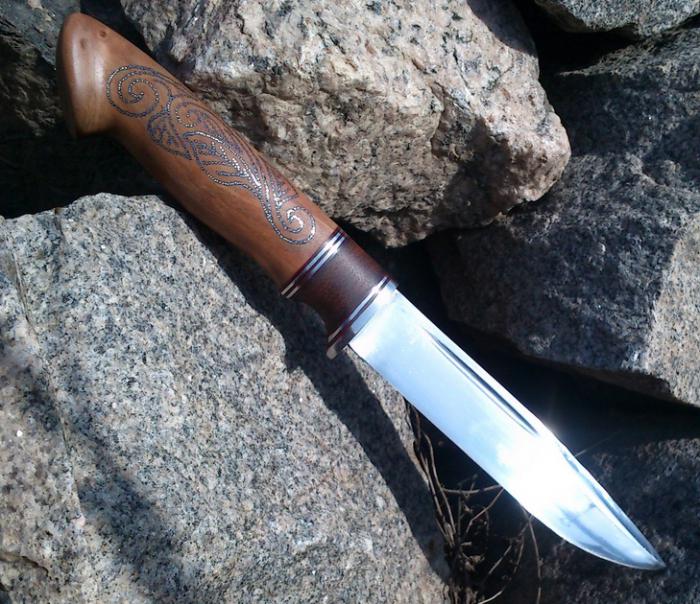

Или этот?

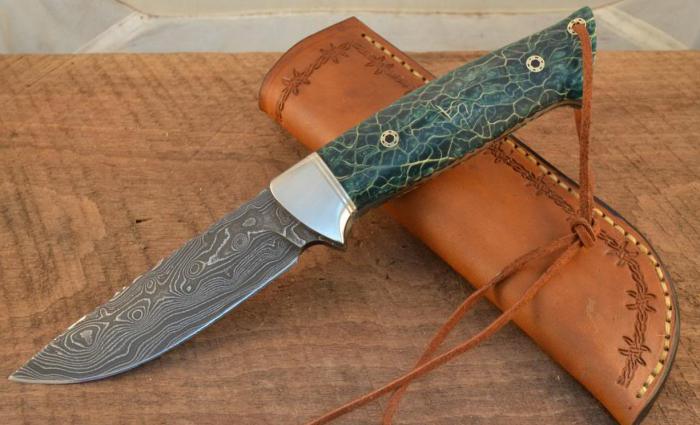

Или еще?

Подбор материала:


  • сталь, Р6М5 (инструментальная сталь) имеет достаточную твердость, хорошо держит заточку. Можно использовать 65Г (углеродистая сталь) или кусок рессорной стали (обязательно чистая пластина без коррозии, от бывшей в употреблении автомобильной рессоры стоит отказаться). Пластину выбирайте таким образом, чтобы после черновой обработки сохранился намечаемый контур готового изделия
  • дерево (дуб, орех, груша, береза, бук, красное дерево и другие породы) советуем использовать при изготовлении рукояти
  • заклепки диаметром четыре или шесть миллиметров
  • латунная или бронзовая пластина толщиной три или четыре миллиметра

Инструмент, приспособления:


  • набор сверл
  • набор напильников (плоский, круглый)
  • наждачная бумага (номер сто двадцать и двести сорок)
  • наждак и электрическая дрель
  • струбцина
  • верстак и тиски

Если верстака нет, то его можно сделать, самому своими руками, конструкция одного из простых вариантов описана в статье «Чертеж верстака – массивный стол для гаража или сарая, схема, крепление бруса».

Технология изготовления.


  1. Переносим чертеж ножа с бумаги на металлическую пластину, строго выдерживая все размеры.
  2. По выбранному контуру обтачиваем заготовку. Делаем отверстия под заклепки.
  3. Выводим спуски режущей кромки клинка. Закрепляем полученную заготовку к верстаку (можно шурупами в отверстия под заклепки). При помощи плоского напильника или наждака, стачиваем метал под нужным углом (каждуюй сторону) к центру заготовки (будущая кромка лезвия). После окончания черновой обработки переходим к чистовой обработке при помощи наждачной бумаги.
  4. Закалка. Разводим во дворе костер. Когда образовался хороший жар, помещаем заготовку ножа в угли костра. Процесс нагрева длится около пятнадцати минут. Через каждые две, три минуты вытаскиваем заготовку на несколько секунд. Сталь должна нагреться до красно-вишневого цвета. Готовность нагрева проверяйте при помощи магнита. Если сталь перестала притягиваться магнитом, нагрев необходимо прекратить. Опускаем медленно разогретую заготовку в масло (режущей кромкой вниз) на две трети ширины клинка и держим около минуты, масло должно погаснуть. Затем полностью погружаем остальное. Если перестал идти дым, заготовку вынимаем. Сделать это нужно, не торопясь.
  5. Отпуск производим в разогретой духовке. Температура нагрева — четыреста градусов. Выдерживаем сорока пять минут.
  6. Чистовая обработка. Шлифуем и полируем клинок. Из латунной пластины выпиливаем овал и проделываем отверстие под хвостовик клинка. Изготавливаем из выбранной породы древесины рукоять, в которой просверливаем отверстия под заклепки. Собираем все детали. В собранном виде шлифуем и полируем рукоять.

Изделие готово. Применив технологию изготовления, своими руками сделаем красивый и качественный нож.

Чертежи ножей с другими размерами можно посмотреть в статье «Метательные ножи чертежи – спортивный инвентарь, мишень и тренировка метателя».

Заказать чертеж


Поделитесь с друзьями!

chertegnik.ru

Кухонный нож своими руками в домашних условиях: чертежи и пошаговая инструкция

Практически каждый профессиональный шеф-повар для своей работы использует нож, сделанный на заказ. Стоимость такого индивидуального инструмента варьируется от 200 до 300 долларов. Смотря на такую цену, многие расстраиваются и забывают о своей мечте. Однако есть альтернативное решение – изготовить кухонный нож своими руками.

Кухонный ножКухонный нож

Кухонный нож самодельный.

Этот процесс не такой уж и сложный, как может показаться на первый взгляд, но он требует терпения и желания. Изготовление без дополнительных затрат занимает около 20 часов, будьте готовы пожертвовать своим личным временем.

Список шагов и подготовка всего необходимого

Весь процесс изготовления условно можно разделить на несколько частей для более полного восприятия информации:

  • подбор и подготовка материалов с инструментами;
  • выбор дизайна;
  • выбор стали;
  • придание формы заготовке;
  • термическая обработка;
  • заточка;
  • изготовление рукоятки.

Каждый из этих шагов сопряжён с опасностью для здоровья, поэтому к каждому этапу стоит подходить взвешенно и обдуманно, соблюдая все правила безопасности.

Итак, чтобы создать действительно качественный нож, нам понадобится перечень таких материалов (если вы имеете опыт в подобном деле, можете применять альтернативу):

  • сталь;
  • дерево;
  • латунные заклёпки;
  • гипс;
  • железное сито;
  • газовая горелка.

Инструменты:

  1. Металлический напильник.
  2. Ножовка по металлу.
  3. Ручная дрель и свёрла к ней
  4. Перманентный маркер.
  5. Ножницы по металлу.
  6. Молоток.
  7. Кернер.
  8. Длинные плоскогубцы.
  9. Перчатки.
  10. Сопло.
  11. Металлическая или пластиковая щётка.
  12. Стусло.
  13. Пила по дереву.
  14. Наждачная бумага.
  15. Прозрачный лак или морилка.
Кухонный нож Кухонный нож

Чертеж кухонного ножа.

Выбор стали для кухонного ножа

Выбор стали – важнейший этап в изготовлении режущего инструмента, ведь именно от него зависит желаемый результат.

Сталь представляет собой комбинацию двух веществ – железо и углерод. Чем больше содержание в стали углерода, тем она твёрже. Твёрдость даёт возможность создать более тонкую, а значит и острую, режущую кромку, которая дольше не будет тупиться. Но подобные пропорции приводят к тому, что сталь становится более хрупкой.

Исторически сталь изготовлялась кузнецами с применением горна. Но с того времени прошло много времени, технологии не стояли на месте, и сегодня уже не нужно обладать навыками и инструментами кузнеца для изготовления личного режущего инструмента. Металл с необходимыми характеристиками можно запросто заказать в интернете.

Существуют два основных вида стали:

  • ржавеющая;
  • нержавеющая.

Содержания хрома в нержавеющей стали составляет не менее 13%, что предотвращает коррозию. Такой материал плохо поддаётся термической обработке, тем более в кустарных условиях. Если ваш выбор падает на нержавейку, будьте готовы к тому, что вам придётся прибегнуть к посторонней помощи.

Кухонные ножиКухонные ножи

Кухонные ножи с различной сталью.

Ржавеющая сталь содержит меньше 13% хрома. Стоимость подобного материала несколько ниже, также он легче поддаётся обработке. Остротой такой клинок ничем не будет уступать нержавеющему. Единственный недостаток – коррозия в некоторой степени, то есть нож нельзя держать в сырости более 20 минут, иначе он поржавеет.

Оптимальным вариантом, особенно для изготовления первого своего ножа, станет инструментальная легированная или конструкционная рессорно-пружинная сталь.

После выбора марки металла определяемся с размерами. Рекомендованной толщиной является значение 2,5 мм, а высотой – 40 мм. Длину подбираем исходя из своих потребностей.

Выбор формы

Формы кухонных ножей сильно отличаются в зависимости от их назначения. Лучше всего иметь на кухне универсальный режущий инструмент, который может легко справиться с любыми задачами. Неплохим вариантом является заподно-японский нож, который имеет большое сходство с сантоку. А так это всецело дело вкуса. Подробные чертежи – не проблема в наше высокотехнологичное время. Для точного построения можно воспользоваться таким инструментом, как лекало.

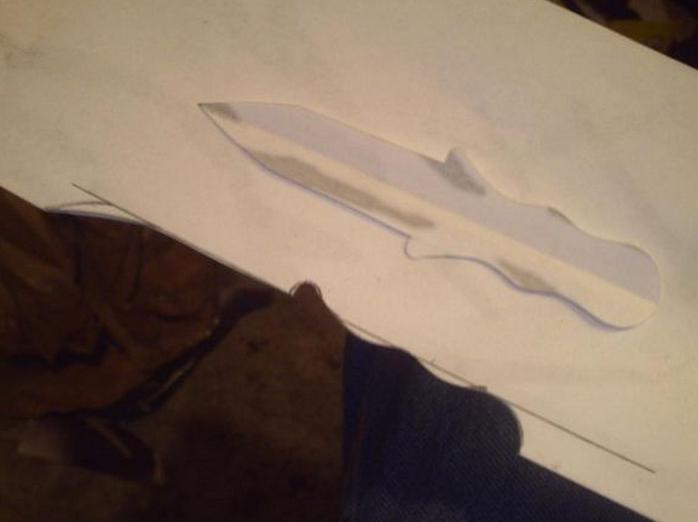

Для начала лучше вырезать натуральный эскиз из картона, что позволит ясно определить насколько удобно клинок ложится в руку. После того как вопрос с формой решён, можно переходить к покупке материала, соответствующего требованиям. Но нужно помнить, что большой нож необходимо дольше и сложнее обрабатывать.

Для зажима листа стали в тиски лучше применять деревянные бруски, дабы не оставить вмятин и повреждений. Чтобы вырезать первоначальную заготовку лучше всего использовать подготовленный шаблон и ножовку по металлу. Этот этап требует особого терпения, так как занимает много времени.

Формирование профиля

Как правило, ножа имеет два спуска, реже три. Первый идёт вдоль всего лезвия, а второй формирует режущую кромку. Существует большое количество разных профилей, каждый из них имеет свои плюсы и минусы. Стоит выделить три самых распространённых профиля, которые можно легко создать в домашних условиях.

Клинообразный профиль. Один из самых простых методов формирования клинка. Обе стороны лезвия равномерно поднимаются к обуху. Этот способ сочетает в себе высокую остроту и устойчивость к износу.

Пятигранный профиль с подводом. Такой вариант содержит в себе три рёбра спуска: нижнее – затачиваемое, среднее – протягивается до середины, а затем переходит в спуск под небольшим углом или в ровную линию. Этот профиль уступает первому в остроте, но более устойчив к износу.

Профили кухонных ножей
Профили кухонных ножей

Виды профиля у кухонных ножей.

Односторонний профиль. При таком методе только одна сторона лезвия имеет спуск. При подобной заточке лезвие получается очень острым и точным. Односторонний профиль характерен для японской культуры. Клинок изнашивается достаточно быстро и требует некоторого привыкания. Изготовить такое лезвие проще и быстрее всего.

Лист стали толщиной 2,5 мм потребует не меньше, чем 2 часа усердной работы.

Полировка

Полировка – это не только придание лезвию эстетичного внешнего вида, но и защита его от коррозий. Гладкая поверхность предотвращает скопление воды в выемках, что приводит к появлению характерных пятен. Полировку условно можно разделить на 3 этапа: обработка грубым абразивом с большой зернистостью, обработка более тонким камнем и финишная полировка с мелким зерном. В результате мы получим блестящее лезвие, но зеркального отражения оно ещё не будет иметь. Для достижения зеркального результат понадобится сменить ещё несколько абразивов, постепенно уменьшая их зернистость, и в итоге перейти на кусок кожи.

Весь процесс довольно простой – трём абразивом по лезвию, пока оно вся поверхность не станет однородной, затем уменьшаем зернистость. Этот этап один из самых долгих во всём производстве, но одновременно и самый увлекательный.

Сверление отверстий для крепления рукояти

Для формирования рукояти из двух деревянных накладок понадобится просверлить 2 отверстия в хвостовике для заклёпок. Данную процедуру необходимо провести до термообработки. Желательно даже собрать всю конструкцию для своеобразного теста, чтобы убедиться в отсутствии дефектов. Диаметр сверла подбираем исходя из размера приобретённых заклёпок. Чтобы ускорить процесс сверления твёрдого или толстого металла, место будущих отверстий можно наметить кернером. Использовать можно любую подручную дрель, но стоит учитывать, что при использовании электрического агрегата, в отличие от ручного, часто ломаются свёрла. А разница во времени не такая уж и значительная.

Делаем горн

Термическая обработка – не простой и очень травма опасный этап изготовления ножа, во время которого можно испортить все предыдущие старания при неправильном подходе. Для термической обработки клинка его необходимо нагреть до температуры, приводящий к структурным изменениям металла, обычно хватает 750 градусов.

Кузнечный горнКузнечный горн

Горн для закалки.

Конечно, можно воспользоваться специальной горелкой, которая выдаст необходимую температуру. Но делать этого не рекомендуется, так как сталь прогревается неравномерно, что в дальнейшем может привести к дефектам. Поэтому, чтобы выполнить термическую обработку в домашних условиях, потребуется горн. Они есть и в продаже – это не наш метод. Изготовить горн своими руками несложно, большое количество инструкций, статей, обучающих видео, схем можно найти в свободном доступе в интернете. Основные материалы, используемые для изготовления – песок и гипс.

Как определить температуру в такой печи без специального градусника? Есть старый проверенный способ: помещаем в горн в стальной ёмкости обычную кухонную соль, если она начинает плавиться, значит, температура вполне подходит для закалки клинка. При использовании сложных сплавов и марок стали плохо поддающимся термической обработке, лучше прибегнуть к помощи специалистов.

Термическая обработка клинка

Во время всех предыдущих этапов сталь клинка была достаточно мягка и хорошо поддавалась обработке. После термической обработки, цель которой раскрыть все лучшие качества ножа, материал уже не будет таким податливым. Поэтому именно сейчас стоит убедиться, что вас всё устраивает в вашем холодном оружии.

Термическая обработка выполняется в два шага: первый шаг – повышение прочности стали, второй – небольшое ослабление.

Необходимая температура, до которой требуется разогреть металл, чтобы закалить его, зависит напрямую от марки стали и высчитывается в специальных таблицах.

Перед тем как приступать к основному процессу, обязательно запаситесь перчатками из плотного материала (перчатки сварщика).

Клинок необходимо прогревать равномерно со всех сторон, периодически меняя его положение. Через некоторое время из-за высокой температуры сталь начнёт меняться в цвете. Когда она станет насыщенно-красной, проводим проверку магнитом. Если материал магнитится, значит, разогреваем дальше, если нет – температура подходящая.

После разогрева металл необходимо охладить, в роли охлаждающей жидкости обычно используют отработанное машинное масло. Будьте предельно осторожны, так как при опускании в масло раскалённого ножа из него будет вырываться пламя. Величина ёмкости, в которую налита жидкость, должна полностью вмещать в себя клинок. Конец хвостовика в кухонном ноже закаливать необязательно.

Термическая обработка Термическая обработка

Термическая обработка клинка.

Следующий этап термической обработки – отпуск. С помощью этого процесса уменьшает хрупкость и твёрдость лезвия, но увеличивается его гибкость. Соотношение твёрдости и гибкости зависит от времени нагревания и отпуска, для достижения необходимых значений можно использовать специальные таблицы. Твёрдость измеряется по шкале Роквелла, для кухонного ножа нормальным значением будет 60-64 единицы.

После отпуска проводим финишную полировку абразивом с маленьким зерном.

Изготовление рукояти и сборка

Тут каждый самостоятельно подбирает стиль, который сделает его работу неповторимой и уникальной. Можно найти несколько разных вариантов, взять из них лучшее и перенести на свой нож.

Из заранее подготовленного дерева начинаем вырезать 2 накладки. Выбираем удобную толщину, которая не должна превышать длину имеющихся заклёпок. Нужно стараться сделать обе накладки максимально одинаковыми. Данный этап не требует особой точности, главное, чтобы они не выходили за конец хвостовика.

Сверление отверстий для крепления начинается со сверла равному головке заклёпки, отверстие необходимо сделать немного больше высоты головки. Далее, отверстие выполняется другим сверлом меньшего диаметра, чтобы утопить заклёпку в ручку и лучше её зафиксировать.

Теперь просто закрепляем накладки на ручке. Все лишние части отрезаем лобзиком. С помощью ножа можно немного изменить форму рукояти. В конце всё хорошо защищаем наждаком. Когда ручка хорошо ложится в руку и ничего не мешает, покрываем её лаком, что предотвратит впитывание влаги и посторонних запахов.

Итоговая заточка ножа

Идеально заточить нож с первого раза просто невозможно. Это искусство, требующее умений и навыков. Если вы ранее сталкивались с процессом заточки, и имеете собственную технологию – используйте её. Для новичков лучшим вариантом будет стандартный, проверенный веками способ – водить лезвие вдоль абразива, не изменяя угол наклона.

Этот способ очень простой, так как каждый изначально решает, какой угол ему нужен, и после нескольких проводок руки сами запоминают необходимое положение лезвия. Чем меньше угол, тем ножа острее, а режущая кромка более хрупкая.

Заточка ножаЗаточка ножа

Итоговая заточка ножа.

Работу начинаем по стандартной схеме: сначала абразив с большим зерном и постепенное его уменьшение. Услышав в процессе работы шипящий звук, переворачиваем лезвие и работаем с другой стороной. Только в этот раз делайте меньше движений. Продолжайте менять стороны и уменьшать количество рабочих движений. После этого переходим на камень с меньшим зерном абразива.

И вот через несколько дней и один целый день работы, мы получаем своё уникальное, фирменное изделие, соответствующее всем нашим пожеланиям.

vashnozh.ru

изготовление, чертежи, фото и форма лезвия

Охотнику обязательно нужно ружье и нож. Если по поводу применения первого вопросов нет, то в отношении второго имеются разные мнения. Одни считают, что нож необходим для добивания и разделки подстреленного животного, а также для защиты от нападения зверя.

охотничьи ножи своими руками

Другие этот предмет используют, прежде всего, чтобы рубить ветки, резать хлеб, вскрывать банки с консервами и выполнять разную хозяйственную работу, а разделка дичи – это уже по случаю. Таким образом, получается, что универсального лезвия нет. Охотничьи ножи своими руками может создать любой мужчина.

Что представляет собой изделие

Охотничий нож – это холодное оружие с коротким лезвием. Клинок и рукоять являются его основными элементами. Для защиты ладони охотника от повреждения в момент нанесения удара изделие имеет утик, то есть ограничитель. Очень стильно выглядят самодельные охотничьи ножи. Фото, представленные ниже, наглядно это демонстрируют.

изготовление охотничьих ножей

Для того чтобы изготовить оружие, нужно определиться, прежде всего, с формой клинка и рукояти, подобрать необходимые материалы, а также установить перечень инструментов и оборудования, которые потребуются для выполнения конкретных операций. Изготовление охотничьих ножей доступно не каждому.

Особенности создания клинка

Для этого предмета более важной функцией является способность резать, чем наносить колющие удары. С этой целью лезвие выполняют кривым и загнутым наверх. Изгиб режущей кромки должен быть достаточно большим, что позволяет одним движением делать длинные разрезы. Это значительно облегчает процесс разделки добычи. Форма лезвия охотничьего ножа имеет большое значение.

как сделать охотничий нож

Такое холодное оружие имеет хвостовик для рукояти из единой металлической заготовки. Острую кромку ребра клинка называют лезвием. Это и есть режущая часть ножа. Противоположную кромку всегда делают тупой, ее часто называют обухом.

Жесткость и длина ножа

Для придания клинку жесткости делают специальные желобки в металлической части изделия. Такие углубления называют долами. Они также уменьшают вес предмета. Распространенное мнение, что долы предназначаются для отвода крови, является глубоко ошибочным.

охотничьи ножи своими руками фото

Длина клинка выполняется в пределах от 12 до 15 см, ширина – от 2,5 до 3 см. Охотничьи ножи своими руками лучше делать по чертежам. Но некоторые охотники предпочитают носить два вида холодного оружия. Один клинок используют для разделки добычи, а другой – для хозяйственных нужд. Не каждый знает, как сделать охотничий нож.

Выбор материалов для изготовления

Металл для клинка должен быть прочным и не подверженным коррозии. Очень хорошо зарекомендовала себя инструментальная сталь марки Р6М5. Из нее изготавливают полотна маятниковых пил, а достать ее не так уж сложно. Из углеродистых сталей стоит отметить марку 65 Г. Она обладает необходимой твердостью, хорошо держит заточку, имеет высокую коррозионную стойкость. Как сделать охотничий нож, чтобы он прослужил длительное время, расскажем ниже.

охотничий нож своими руками чертежи

Даже самый совершенный клинок может стать малоэффективным и бесполезным без надежной и удобной рукояти. Именно она обеспечивает правильное владение таким оружием. Будет лезвие ножа двигаться в нужном направлении или уходить в сторону, устанут руки или нет – все это во многом зависит именно от этой детали. Рукоять охотничьего ножа должна правильно и удобно лежать в руке, а вот красивая ее отделка – дело второстепенное.

Присоединение рукоятки

Рукоять может просто насаживаться на хвостовик либо крепиться к нему с помощью заклепок. Первый вариант выглядит более привлекательно. Хвостовик ножа выполняется в виде узкого стержня. Часть его может выходить за пределы рукояти. На выступающей части нарезают резьбу, с помощью гайки рукоять крепят на хвостовике, прижимая ее к ограничителю. При таком способе крепления основание можно сделать из набора отдельных колец. Замыкающую гайку часто называют набалдашником, и ей обычно придают привлекательный вид. На короткий хвостовик рукоять просто насаживается и приклеивается.

форма лезвия охотничьего ножа

Клепаная деталь делается иначе. Хвостовик ножа выполняется в форме рукоятки, то есть он плоский и широкий. В нем высверливаются отверстия. Накладки с двух сторон симметрично прикладываются к хвостовику, заклепки заводятся в отверстия. Крепление получается очень прочным.

Рукоять: материал

Материал для изготовления рукояти должен быть прочным, комфортным на ощупь, не холодить руку, не пропитываться кровью и не примерзать к пальцам от холода. К основным требованиям относятся также небольшой вес, легкость обработки и доступность приобретения. Добывать экзотические материалы для охотничьего ножа, наверное, не целесообразно.

самодельные охотничьи ножи фото

Лучшим сырьем для изготовления рукояти является дерево. Заготовки делают из плотных сортов. Очень хорошие детали получаются из клена, ясеня и яблони. Хвойные деревья не применяют. У березы берут так называемые капы, то есть наросты на стволе. В заготовке делается отверстие для насадки на хвостовик. Если планируется, что он будет выходить за пределы рукояти, то отверстие делается сквозным. Его диаметр должен позволять хвостовику входить внутрь рукояти так, чтобы не расколоть ее.

Преимущество бересты

Идеальным материалом для рукояти считается береста. Чтобы изделие стало более мягким, сырье подвергают тепловой обработке в горячей воде в течение 2 часов. Можно сказать, его просто варят в большой кастрюле с водой, затем тщательно сушат. Готовый лист бересты разрезают на небольшие пластины прямоугольной формы. Размер деталей должен быть чуть больше размеров будущей рукояти. Далее пластины по одной надеваются на хвостовик ножа.

самодельные охотничьи ножи фото

Отверстия в прямоугольниках нужно делать непосредственно перед их насадкой, так как поперечные размеры хвостовика не остаются постоянными. Набранную бересту сжимают гайкой, которая накручивается по резьбе на конце хвостовика. По необходимости пластинки добавляются до тех пор, пока вся береста не сожмется в единый плотный брикет, а под гайкой при этом будет оставаться несколько витков резьбы. С помощью острого ножа и напильника рукояти придается нужная форма. В окончательном варианте ручка шлифуется мелкой шкуркой. Лаки и краски не нужны. Всегда приятно сделать охотничий нож своими руками. Чертежи помогут определиться с формами и размером.

охотничьи ножи своими руками

Ограничитель не позволяет руке сместиться на клинок. Он крепится перед рукоятью. Ограничитель устанавливают только одинарный. Крестовина применяется в боевом оружии. Впрочем, многие охотники предпочитают специальный ограничитель вообще не устанавливать, а руку предохраняют благодаря выступам на рукояти. Такими ножами удобнее снимать шкуру с животного и разделывать его.

Основные операции по изготовлению ножей

Процесс изготовления включает в себя несколько этапов. Рассмотрим, как делаются охотничьи ножи своими руками (фото позволят оценить трудоемкость процесса).

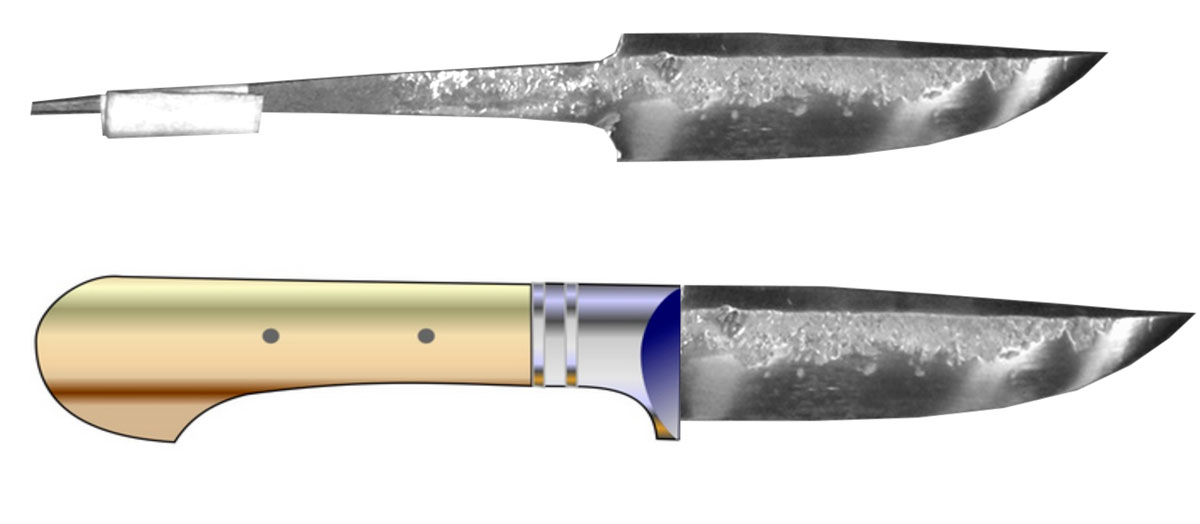

  1. Составляется общий чертеж ножа с рукоятью и отдельно схема клинка с хвостовиком.
  2. По второму чертежу делается трафарет из картона или плотной бумаги, с его помощью карандашом наносят контур на полосу металла. Острым предметом нужно процарапать металл заготовки по карандашному следу, на случай если он сотрется.
  3. Наждаком с крупной зернистостью обтачивают металл по контуру и получают заготовку. Чтобы структура металла не нарушилась из-за перегрева, ее опускают в емкость с водой для охлаждения.
  4. Хвостовик готовится к посадке рукояти. Если он будет выходить за ее пределы, то на конце нарезается резьба под гайку. Если планируется крепление заклепками, то высверливаются отверстия.изготовление охотничьих ножей
  5. Наждаком с мелкой зернистостью равномерно выводят спуски от тупой части клинка к острой. Заготовку регулярно охлаждают в воде для предотвращения перегрева.
  6. Поверхность клинка обрабатывается шлифовальным кругом, а затем полируется. Для этого можно использовать войлочный диск и специальную пасту.
  7. Из толстой латунной пластины изготавливают втулку и надевают ее на хвостовик. В нее будет упираться рукоять. Втулку можно выполнить вместе с ограничителем. Для лучшей фиксации ее припаивают к клинку.
  8. Изготавливают рукоять и насаживают ее на хвостовик либо крепят с помощью заклепок. Охотничьи ножи своими руками могут делаться и без нее. Просто обмотайте заготовку шнуром или бечевкой.

Нож готов. Остается только поместить его в надежные ножны. Изготовление охотничьих ножей может стать неплохим бизнесом.

fb.ru

Охотничий нож своими руками


Каждый охотник понимает, что без специального ножа не обойтись – с помощью него и наколоть лучину для костра можно, и починить снаряжение, и обработать добычу. Таким образом, это приспособление является поистине универсальным. И сделать его таким можно самостоятельно на свой вкус.

Материалы и инструменты:
1. Наждачный камень.
2. Алмазный надфиль.
3. Дрель.
4. Свёрла.
5. Напильники.
6. Абразивные бруски.
7. Выпрямитель тока.
8. Паяльник.
9. Шлифовальный круг.
10. Металл для ножа. Желательно выбрать быстрорежущую инструментальную сталь.
11. Дерево для изготовления рукояти.
12. Заклёпки.
13. Пластина латунная или бронзовая.

Порядок работы:
Любая работа начинается с чертежа. Причём в данном случае понадобятся два рисунка – самого ножа и отдельно клинка с хвостовиком.


Теперь можно аккуратно вырезать макет клинка. Основа для макета – бумага как можно большей прочности. Накладывается данная вещь на ножовочный материал и обводится как можно чётче.

Заготовка помещается на наждачный станок и обтачивается по контуру. Важно помнить о том, что место перехода от клинка к хвостовику должно быть полукруглым – это поспособствует увеличению прочности изделия. Перед обтачиванием рекомендуется подготовить ёмкость с водой, в которую следует макать металл почаще – тем самым снижается риск его перегревания.

Изготовить правильные отверстия под заклёпки на легированной стали довольно сложно. На этом этапе можно обратиться к специалистам. Однако если под рукой имеется выпрямитель тока, с помощью электролиза процедура может вполне удаться.
Охотничий нож своими руками
Следующий этап так же непрост, как и изготовление отверстий под заклёпки. Вывод спусков клинка далеко не всегда получается сразу, поэтому рекомендуется потренироваться на каких-нибудь ненужных материалах. Вогнутые спуски легче всего выводятся на наждаке, а вот с плоским клином всё в разы сложнее. Желательно начинать со слабовыгнутых линзовидных спусков. Главное требование к ним – одинаковые ширина, угол, одновременное и чёткое заканчивание. Не следует забывать о хрупкости перекалённого лезвия, охлаждая его периодически в холодной воде.
Охотничий нож своими руками
Чтобы улучшить сквозной рез изделия и избавить его от риска коррозии, нужно провести шлифовку и полировку. Для этого берётся грубый камень, способный сточить все неровности. Спуски, а также режущая кромка выравниваются с помощью подходящего бруска. После этого на наждак следует установить вулканитовый диск. В качестве альтернативы послужит войлочный круг, обработанный абразивной пастой.
Охотничий нож своими руками
Для изготовления втулки понадобится латунная пластина толщиной 3-5 мм, из которой выпиливается овал. При расчёте размеров овала исходите из параметров самого ножа. Лучше всего втулка будет выглядеть в виде упора, который выступает над рукоятью более чем на 5 мм. Не стоит забывать про отверстие под хвостовик. Припаивать втулку с основанием клинка можно припаиванием со стачиванием надфилем наплывов олова.
Охотничий нож своими руками
Теперь можно приступать к изготовлению рукояти из понравившегося дерева. Форма выбирается на личный вкус. С хвостовиком она скрепляется с помощью заклёпок. После этого дерево обрабатывается защитным составом и остаётся сохнуть.
Охотничий нож своими руками
Заключительный этап – нанесение гравировки, украшений, пошив ножен. Все эти процедуры проводятся, опираясь исключительно на предпочтения, а также на предназначение ножа.

Специалисты утверждают, что зачастую форма, размер, качество заводских ножей для охоты оставляют желать лучшего. В то же время самодельный предмет может прослужить намного дольше и эффективнее, став, к тому же, объектом гордости.
Источник Охотничий нож своими руками Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

всё о ножах: Изготовление ножей

Секреты изготовления ножей: от выбора марки стали до способа производства

Когда человечество в Древние века стало заниматься охотой, то возник вопрос разделки туш животных. Для этой цели был изобретен нож. Изготовление ножей в культуре многих народов играло большую роль.

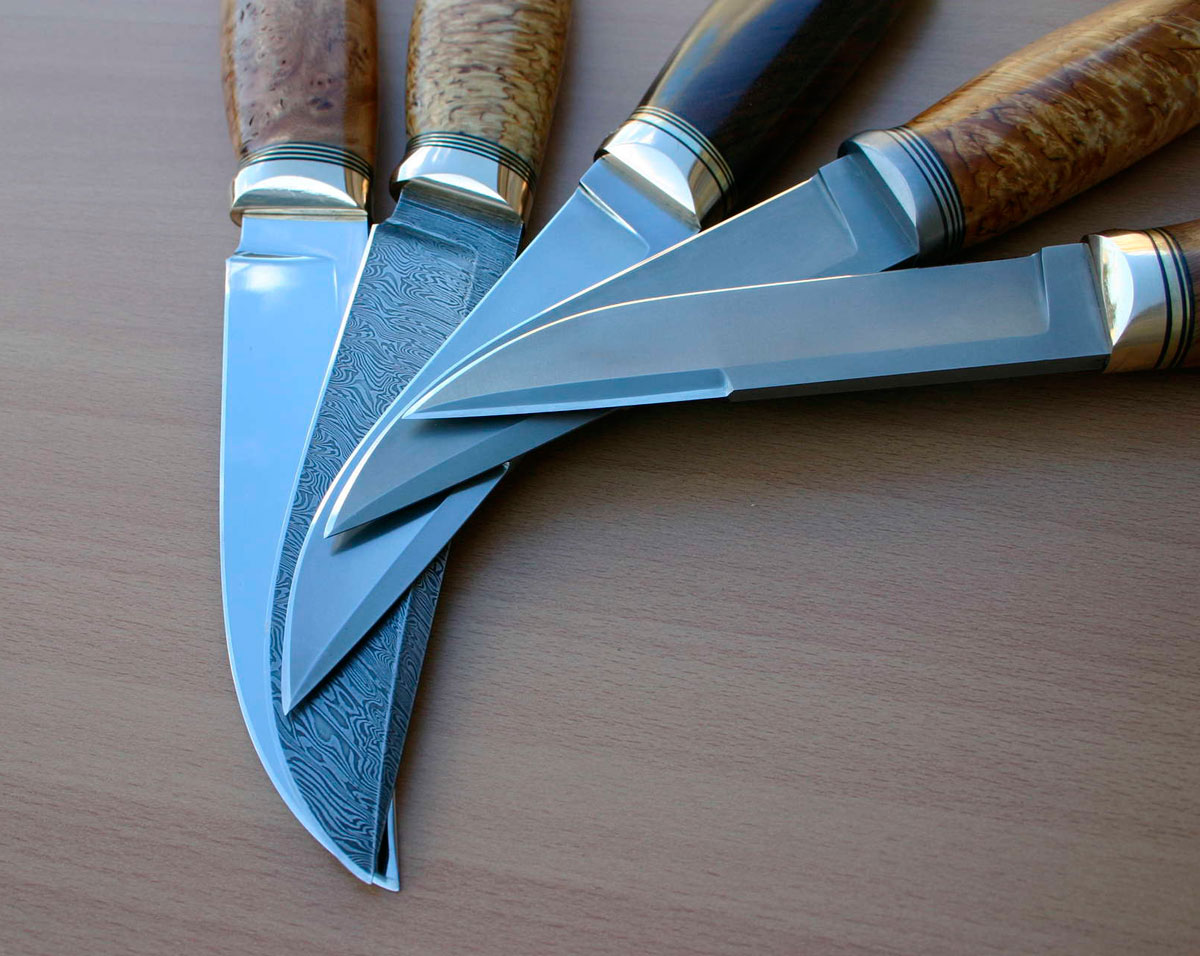

Изготовление ножей



В наше время ножи производятся как промышленным способом, так и в частном порядке кузнецами и ножеделами. При желании, сегодня нож можно изготовить самостоятельно, имея необходимые материалы и оборудование.

Когда возникло желание и потребность в ноже, нужно определиться, для каких функций он будет предназначен. Это будет влиять на форму клинка и рукоятки. В зависимости от назначения ножа, выбираются и соответствующие материалы, и способ заточки ножа.

Разновидности ножей

Ножи можно условно разделить на несколько групп:

  • кухонные – для приготовлении пищи в домашних условиях;
  • канцелярские – открывающие конверты и режущие бумагу;
  • походные – с более прочным клинком, выполняющим грубые работы: рубить ветки, подготовить костер и тому подобное;
  • охотничьи – для легкого разделывания добычи;
  • декоративные.

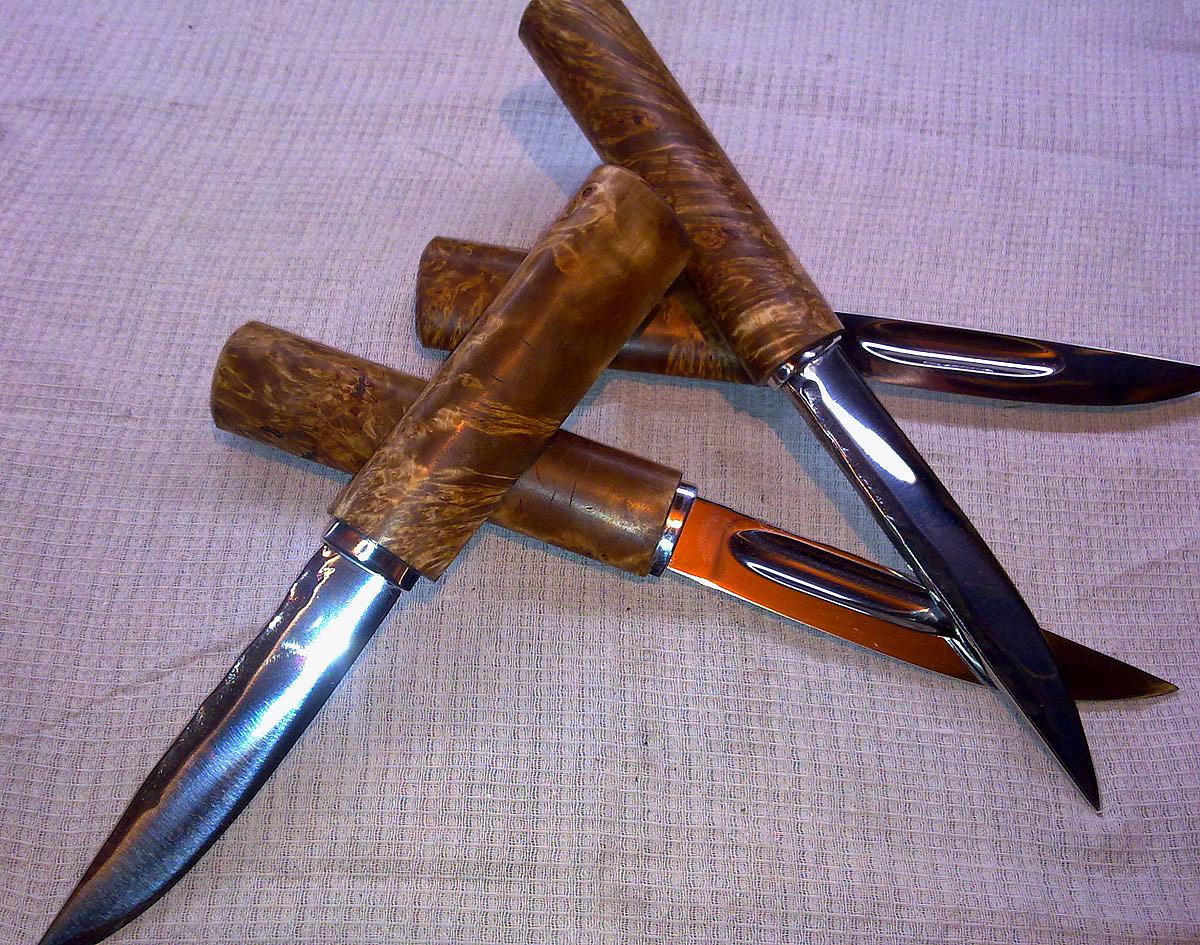

Изготовление ножей

Изготовление ножей обычно начинается с проекта, независимо от условий изготовления. При выборе ножа нужно учитывать, чтобы рукоятка была удобной и надежно удерживала клинок. Клинок составляет основную часть ножа, может быть выполнен по разным технологиям.

Форма клинка ножа может быть разнообразной, вздернутой и изогнутой вверх, смотрящая вниз (финский тип), заостренная с двусторонним лезвием.

Клинки бывают цельными и сварными. Самыми простыми по технологии изготовления считаются цельностальные и цельножелезные ножи.

Сварные лезвия могут быть из железа и стали. Технологии трехслойного применения стали, которые известны еще со времен древней Руси, активно используют в производстве ножей многие современные европейские и японские компании.

Рукоятка ножа должна быть удобной и надежно удерживаться в руке. По монтажу рукоятки бывают:

  • сквозными;
  • всадными;
  • накладными.

При производстве ножей, в качестве материалов для рукояток часто применяют:

  • дерево;
  • бересту;
  • пластик;
  • кожу;
  • микарту;
  • искусственные материалы.

Качественная рукоятка обязана быть не только удобной в использовании, но и иметь эстетичный вид, дополняя клинок, будучи с ним в едином стиле.

Применяя классические и современные материалы в производстве ножей, можно получить настоящее произведение искусств.

Особенности закалки стального ножа

Практически каждый знает, что сталь нуждается в закалке.

Закалка стали – это процесс, когда металл нагревается до температуры в диапазоне от 750 до 1100°С, а потом резко охлаждается. В зависимости от вида стали, применяются разные параметры температурного нагрева и охлаждающей среды.

Ножи, используемые в быту, на охоте, в походах должны быть, прежде всего, прочными. Качественный нож должен будет остаться целым, даже если он случайно упадет и на него наступить сверху. При закаливании ножа нужно обращать внимание на его прочность, а не твердость.

Клинок ножа должен быть достаточно твердым, тогда нож затупится не скоро, но и не слишком высокой твердости, ведь тогда он может просто сломаться.

Определить по внешнему виду качество закалки, просто взглянув на нож, не представляется возможным. Если клинок ножа будет недокаленным, то при использовании его часто нужно будет затачивать. Лезвие такого ножа будет мягким и легко поддаваться сгибанию.

Если металл клинка будет перекален, такой нож будет хрупким и может очень быстро сломаться.

На легкость работы с ножом влияет степень заточки лезвия. Чем угол заточки лезвия острее, тем менее усилий нужно приложить для разрезания любого материала.

Какие распространенные марки стали применяются при изготовлении ножей

Под маркой стали подразумевается ее состав, который имеет свои довольно жесткие стандарты. Исходя из материала лезвия, нож может быстро подвергаться коррозии, требовать частой заточки, легко сгибаться или просто сломаться при незначительной нагрузке.

Приобретая ножи, следует обращать внимание на твердость клинка. Большинство производителей в каталогах указывают этот параметр. В мировой практике твердость измеряют в единицах Роквелла и обозначают HRc. Ножи рекомендуется приобретать твердостью от 40 до 60 HRc.

Изготовление ножа самостоятельно увлекательный процесс, перед его началом нужно знать некоторые особенности стали.

Марки стали

Теперь рассмотрим самые распространенные марки сталей, встречающиеся при производстве ножей:

  • Сталь 65Г – применяют в серийном и индивидуальном производстве. Сталь довольно сильно поддается коррозии, легко сгибается и может лопнуть. Во избежание ржавения, при производстве ножей на заводах клинок покрывают различными полимерными соединениями. Преимущество 65Г состоит в ценовой доступности материала и хорошей резательной функции.
  • Сталь 40Х12 довольно мягкая. Из нее изготавливают ножи для кухни и клинки на сувениры. Данный вид стали не очень хорошо поддается закалке. Несмотря на то, что ножи быстро тупятся и легко гнутся, они вообще не ржавеют. Такие ножи довольно легко точить, и дополнительный уход за ними не нужен. Имея на кухне нож из этой стали, любая хозяйка будет ним вполне довольна.
  • Сталь 95Х18 отечественного производства, не ржавеет. Имеет свои особенности при закаливании и обработке. Ножи известных производителей высокой твердости, в то же время гибкие и прочные. После заточки лезвие достаточно длительное время остается острым. При пользовании ножом из стали 95Х18 после контакта с водой рекомендуется вытирать полотенцем во избежание коррозии. Если нож из такой стали изготавливать самостоятельно, то нужно не допустить его перекаливания. Иначе клинок станет хрупким и может легко поломаться.
  • Сталь 50Х14МФ широко используется как частными мастерами, так и в производственных масштабах. Клинки ножей прочные и твердые, долго находятся в заточенном состоянии, несмотря на регулярное использование. Это хорошая универсальная сталь, но когда долго контактирует с водой, может покрыться коррозией.

Секреты самостоятельного изготовления ножей

Технология изготовления ножа в домашних условиях требует некоторого времени и терпения. Изготовить клинок ножа можно из многих подручных инструментов, к примеру, плоского напильника. Из этого доступного предмета можно изготовить нож, который станет гордостью хозяина, и будет служить долгие годы.

Вначале заготовку помещают в духовой шкаф, камин, печку или дровяной костер, прогрев ее несколько часов и оставив там до полного остывания. Такой способ обработки помогает снизить твердость металла для обработки слесарным или электрическим инструментом.

Картонным шаблоном при этом очень просто контролировать форму будущего клинка. Без рукоятки нож невозможно представить. Самый доступный для нее материал – дерево. Для того чтобы рукоятку легко было установить на нож, в хвостовой части будущего изделия нужно просверлить отверстия.

Изготовление ножей

Перед тем, как собрать, заточить и отполировать клинок, его следует закалить. В домашних условиях это можно сделать муфельной печью, паяльной лампой или небольшим горном. Когда сталь закаливать самостоятельно, самое главное – достигнуть нужной температуры. Обычно принято ориентироваться по светло-вишневому или малиновому цвету, что свидетельствует о нагревании заготовки примерно до 850 градусов Цельсия. Второй способ проверки достижения нужной температуры – отсутствие притяжения магнитом.

Взяв нож за хвостовую часть клещами, его опускают в раствор воды с солью или отработку. Поскольку закаленный нож от удара может с легкостью расколоться, его нужно в третий раз нагреть до температуры примерно 300 градусов Цельсия и оставить медленно охлаждаться на открытом воздухе.

Рукоятки следует скрепить с хвостиком ножа заклепками, перед этим сделав кожаные прокладки.

Остается в конце процесса изготовления ножа, обработать его  наждачной бумагой, а клинок дополнительно отполировать.



«Изготовление ножей» прочитали 1524 раз(а)



Почитать ещё:










top-nozhi.ru

размеры и чертежи, схемы и формы самодельных изделий. Как сделать нож из напильника в домашних условиях?

Нож является неотъемлемым атрибутом человека, занимающегося охотой. Области его использования многообразны: добивание дичи, оборона от атаки диких зверей, разделывание туши, отделение шкуры от туши, решение хозяйственных вопросов (к примеру, резка ветвей либо вскрытие банок с консервами). Отдельные действия проделывают многофункциональными охотничьими ножами, в иных же ситуациях потребуется особый нож, рассчитанный на определенную функцию. При желании и наличии умений можно сделать охотничий нож собственными руками.

Конструкция охотничьих ножей

По виду и размерным параметрам конструкции охотничьи ножи разделяют на следующие категории.

  • Классические. Стандартная длина – от 10 до 13 сантиметров. Ширина клинка – 3-3,5 сантиметра. Вес – от 120 до 180 грамм. Разрешаются лезвия всех видов, исключая заточенные с 2 сторон. Предназначением таких ножей являются продолжительные работы по снятию шкур, разделыванию туш.
  • Большие. Длина – от 13 до 17 сантиметров. Лезвие может обладать любой формой. Масса – от 180 до 300 грамм. Большому весу должны сопутствовать подобающий щиток и массивная рукоятка. Такие ножи практикуют для нанесения разрубающих ударов. Для иных задач они не сильно годятся.
  • Складные. Размеры бывают различными. Складные ножи снабжены 1 либо 2 лезвиями. Эффективнее всего демонстрируют себя при исполнении мелких, краткосрочных работ.

Как выбрать размер и форму?

Выбор размера зависит от назначения ножа. Образцы маленькой длины не обладают универсальностью, которая может потребоваться охотнику в неожиданных ситуациях. От 10 до 12 сантиметров – лучшая длина ножика.

Когда вы своими руками нередко разделываете дичь, выберите нож, клинок которого будет не меньше 15 сантиметров. Для охоты на агрессивных, больших животных, к примеру, медведя либо кабана, требуется нож от 16 до 25 сантиметров.

При изготовлении охотничьего ножа пристальное внимание надо уделить форме лезвия. Имеется огромное разнообразие их видов, но особо распространено только несколько конфигураций.

Охотничьи ножи обладают следующими формами клинков:

  • ровная кромка сверху;
  • Drop-point – плавно спускающаяся к центрально располагающемуся острию верхняя кромка;
  • Trailing-point – завышенная верхняя кромка;
  • Clip-point – лезвие в форме ножа Боуи, у которого есть прямая и острая верхняя кромка с резким спуском у острия;
  • Skinner – клинок с ровным обухом и изогнутым режущим краем;
  • кинжальная – здесь есть две режущих кромки, сходятся они на острие ножа.

Материалы для изготовления

Если даже вы не собираетесь делать охотничий нож, понимание материалов, применяемых для изготовления, выручит вас при приобретении ножа. Рассмотрим, какие виды стали используются для ножей такого типа.

  • Из углеродистых сталей следует обозначить марку 65 Г. Она наделена требуемой жесткостью, превосходно держит заточку, обладает высокой коррозионной стойкостью.
  • Еще одной нержавеющей сталью, которая зачастую берется для изготовления доступных охотничьих ножей, становится сталь 65х13. Годится для туриста, однако, для истинного любителя охоты, часто разделывающего солидную добычу, подходит слабо, поскольку мгновенно утрачивает остроту клинка.
  • Сталь 95х18 – оптимальное решение по соотношению цены и качества. Присутствует легкость заточки – заточить лезвие из стали 95Х18 довольно просто. Правка ножа из этой стали может осуществляться даже об обыкновенный камень.
  • Хромовольфрамовая сталь ХВ5, именуемая алмазной сталью либо сталь ШХ-15 тоже прекрасно подходят для ножей, но нуждаются в стабильном уходе, поскольку подвергаются ржавчине.
  • Очень неплохо показала себя инструментальная сталь марки Р6М5. Из нее производят полотна маятниковых пил, а достать ее не так уж трудно.
  • Булатные стали имеют довольно «плавающее» качество. Во всей РФ лишь несколько кузнецов могут варить добротную булатную сталь.
  • Современные стали, изготовленные методами порошковой металлургии, владеют редчайшими свойствами, которые затмевают даже прославленный булат. Изделия из этих металлов обычно весьма дорогостоящие.

Для создания ручек для ножей практикуется много разных материалов, начиная от пластмассы и завершая бивнями мамонта. Оптимальным материалом является дерево. Деревянная ручка подгоняется под любую конфигурацию и величину ладони.

Пошаговая инструкция

Материалом лезвия будет заготовка из стали 1080, весьма крепкого сплава, хорошо поддающегося обработке и закалке. Для работы берется обычный инструментарий, для ключевых задач используется шлифмашина.

    Перечень необходимых материалов и инструментов:

    • заготовка, сталь 1080;
    • шлифмашина, отрезные и шлифовальные диски;
    • наждачка;
    • электродрель, сверла;
    • пруток под штифты;
    • эпоксидный клей;
    • древесина для изготовления ручек;
    • картон, карандаш;
    • маркер;
    • источник тепловой энергии для закаливания;
    • пассатижи, молоток и прочее;
    • тиски либо струбцина;
    • напильники по древесине и металлу;
    • ленточный гриндер.

    Теперь рассмотрим подробные этапы создания охотничьего ножа.

    • Разработка и перенесение шаблона. Прежде всего, делаем чертеж, а по нему шаблон. Можно отыскать готовый трафарет в сети и распечатать либо же изобразить самому. Затем вырезаем его, приставляем к заготовке и очерчиваем маркером.
    • Черновые работы с контуром. Берем шлифмашину и осторожно вырезаем черновую форму контура. Работая с шлифмашиной, надо регулярно остужать заготовку водой.
    • Доводка контура. Следствием черновой резки будут не вырезанные зоны на контуре в форме разных закруглений и иных элементов. Вырезать такие компоненты можно посредством точила. Тут мы опять применяем шлифмашину, шлифовальные диски и напильники с различной конфигурацией. При использовании ручного инструмента, снижается риск перегрева стали.
    • Сверление отверстий для штифтов. Если вы планируете закалку ножа, нужно всегда заканчивать базовые работы по обрабатыванию стали перед закаливанием. Иначе работать с железом станет весьма трудно.

    Например, надо перед закаливанием просверлить отверстия под штифты – не менее 2.

    • Закаливание. Эта процедура проходит в 2 шага. Сначала сталь надо сделать максимально крепкой, а затем немного ослабить, чтобы она сделалась менее хрупкой. Это действие именуется «отпуск». Для закалки, мы используем печь либо хороший костер. Заготовка нагревается до ярко-красного сияния, затем опускается в растительное масло. Для установления пригодной температуры нужно поднести к заготовке магнит – если он не прилипает, сталь можно остужать. После закаливания сталь становится очень хрупкой. Потому выполняем отпуск, в результате лезвие обретает гибкость.

    Это можно сделать в домашней духовке. Ее надо нагреть до 200°C и положить полотно на 1,5-2 часа. После этого отключаем духовку и даем ей остынуть, не открывая, совместно с ножиком.

    • Создание накладок на ручку. Для накладок берем сплав алюминия, полимер, рог, кость животного, дерево, иные варианты. Надо вырезать черновые заготовки по размерам, и высверлить отверстия под штифты.
    • Фиксация накладок. На этой стадии применяем эпоксидный клей и струбцину либо тисы. Готовим 2 штифта. Для штифтов можно применять медь, латунь, иные сплавы. Если ничего нет под рукой, сгодятся и обычные гвозди. Далее надо смешать отвердитель со смолой и склеить половинки. Потом тщательно зажать рукоять струбциной либо тисками и оставить до абсолютного просыхания.
    • Обработка ручки. После полного высыхания клея формируем рукоятку. Для этого используем напильники. Можно работать и точилом либо шлифмашиной, но тогда надо быть очень осторожными, чтобы не убрать лишнего.
    • Финал. Далее древесную ручку надо пропитать, чтобы она не вбирала влагу. Для этого используем натуральное масло из семян льна. После пропитки, даем маслу просохнуть, и шлифуем рукоятку, пока на плоскости не покажется блеск.

    Кроме предыдущего варианта, можно самостоятельно изготовить нож из напильника. Разберем, как это можно сделать.

    Бывший в употреблении напильник является великолепным полуфабрикатом для хорошего ножа. В напильнике применяется сталь с большим процентом углерода, которую можно калить. Из-за этого нож делается крепким и подолгу не затупляется.

    Очень трудным здесь будет создание контура и скосов. Их лучше создавать посредством ленточного гриндера.

    Материалы и инструменты для самоделки те же, только в роли заготовки выступает напильник.

    • Отпуск стали. Вначале надо отпустить сталь, поскольку металл напильника ломкий и очень твердый для обработки. Отпустить его в домашних условиях можно в духовом шкафу, нагрев ее где-то до 200 градусов и положив заготовку на час. Спустя час дайте шкафу охладиться совместно со сталью.
    • Контур ножа. Как и в вышеописанном случае, вы можете придумать либо отыскать в сети контур ножа. А можете поменять уже существующий. Попросту наносим его схему на картон, а затем вырезаем. Когда контур будет подготовлен, приставьте его к напильнику и обрисуйте маркером.
    • Выполняем вырезку профиля. Теперь вырезаем контур. Поставьте заготовку в тисы и не спеша выпиливайте. Постарайтесь не перегреть сталь, поскольку это ведет к ее отпусканию. Обливайте деталь водой и смотрите за тем, чтобы сталь в месте среза не меняла окраску. Далее можно браться за шлифовку очертания. Воспользуйтесь шлифмашиной и сточите все ненужные кромки, сделайте контур таким, каким вы его задумали.
    • Создаем скосы. От скосов полностью зависят режущие свойства ножика. Чем тоньше полотно, тем легче станет его точить и тем острее оно окажется. Сначала маркером изображаем будущий скос. Вам потребуется поделить будущий клинок на 2 области, чтобы проще было ориентироваться при обработке стали. Берем сверло, соответствующее диаметру заготовки, приставляем заготовку к выровненной плоскости и наносим сверлом черту.
    • Приступаем к шлифованию. Создание скосов зависит от наличия подходящего инструментария. Оптимальным решением станет применение ленточного гриндера. Если его нет, применяем шлифмашину либо приличный комплект напильников по железу.
    • Готовим штифты и элементы для накладок. Штифты можно выполнить из разного материала: металлические гвозди, проволока и другое. Что касается рукояти, то здесь вам понадобится дерево. Хотя можно применять кости, рога, пластмассу, текстолиты.
    • Ослабляем ручку лезвия. Чтобы это осуществить, помещаем клинок ножа в резервуар с водой, а рукоятку греем горелкой до красного окраса. После того как сталь охладится на свежем воздухе, она без трудностей начнет просверливаться. Просверливаем отверстия для штифтов, лучше посредством сверлильного станка.
    • Очищаем сталь. Для этого употребляется уксусная кислота. Кладем в нее изделие на 2 часа. Но тут лучше не перестараться, поскольку кислота очень быстро разъедает сталь. После чистки в уксусной кислоте сталь станет темной. Вы можете оставить ее такой, а можете вышлифовать до глянца.
    • Работаем с деревом. Размещаем лезвие ручкой на древесине и очерчиваем. Вырезаем 2 заготовки. Дальше надо будет высверлить в древесине 2 отверстия для штифтов. Приставляем заготовку к рукоятке, фиксируем и просверливаем отверстия подходящего диаметра. Теперь можно собрать рукоятку, и посмотреть, как она будет выглядеть. Выполните шлифование заготовок, таким образом, подготовив рукоятку к склейке.

    Кроме того, зачистите сталь, чтобы к ней легко прицепился клей.

    • Склеиваем рукоятку. Смешайте в требуемых пропорциях эпоксидный клей и склейте рукоятку. Чтобы все отлично склеилось, зафиксируйте ее в тисах либо струбциной.
    • Полировка рукоятки. После высыхания клея полируем рукоятку на гриндере. Вашей целью станет доработать ее фигуру до совершенства. Когда рукоятка будет окончательно готова, обязательно пропитайте ее средствами предохранения от влаги.

    Можете применять масло из семян льна и иные пропитки.

    • Финал. Нож изготовлен, теперь нужно его хорошо наточить. Для комфортного и безопасного ношения самодельного охотничьего ножа желательно изготовить ножны.

    О том, как сделать охотничий нож своими руками, смотрите в следующем видео.

    wlooks.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
