Ленточная пилорама своими руками (21 фото + описание самоделки)

Самодельная ленточная пилорама своими руками, фото, описание, а также видео, где показана пилорама в работе.

Для распила древесины понадобилась пилорама, решил сделать самодельную из того что было в гараже.

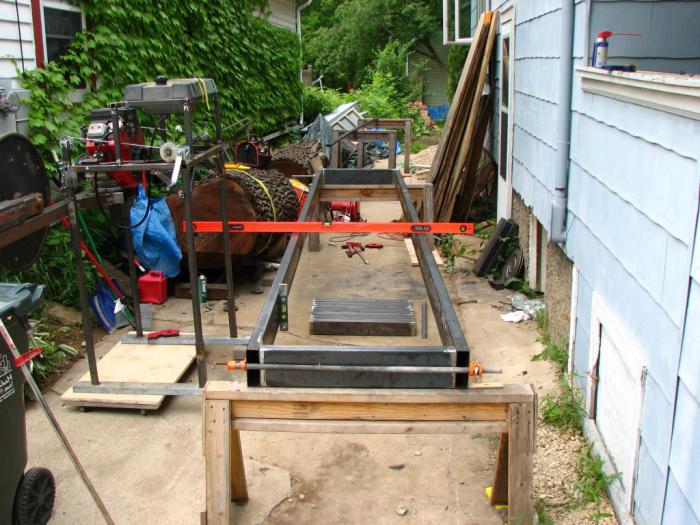

Рама пилорамы изготовлена из труб и уголка, электродвигатель мощностью 5 кВт ( 900 об/мин), изначально планировалась ременная передача от электродвигателя к шкиву привода кольцевой пилы, но затем от этого варианта пришлось отказаться из-за его сложности и недостаточной надежности.
В окончательном варианте ведущий шкив (колесо в сборе ВАЗа с полностью накачанной шиной) был жестко посажен на вал электродвигателя.

Ведомым шкивом выбрано точно такое же колесо, закрепленное на подвижной каретке, с помощью которой возможна регулировка натяжения кольцевой пилы.

Такие шкивы обеспечивают устойчивость режущего инструмента в процессе работы, пила не соскальзывает со шкивов за счет большой силы трения между резиной и металлом инструмента, и при прохождении пилы через зону сучков, за счет упругих свойств резины.

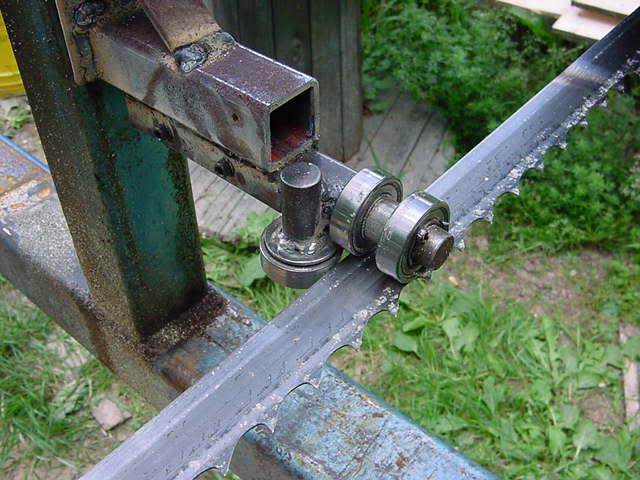

Дополнительно, за ведущим и перед ведомым колесом, установлены попарно по вертикали подшипники, между которыми проходит нисходящая ветвь кольцевой пилы, что гасит ее колебания и придает ей направление.

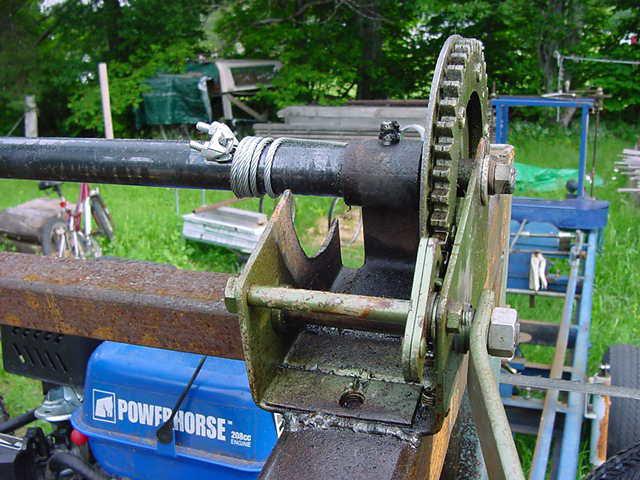

Изготовлен простой подъемный механизм на основе тросовой лебедки и пары шкивов, с его помощью можно поднимать или опускать режущий узел и тем самым, регулировать толщину отрезаемой доски.

В стойках приварены на осях по 4 подшипника, чтобы не было люфта и стойки легко двигаются по направляющим.

Узел натяжки ленточной пилы сделан из регулируемой тяги от сельхозтехники.

Каретка вместе с пилой, перемещается на четырёх роликах по двум продольным уголкам, положенными углом к верху на надежное основание.



Для предотвращения сползания ленточной пилы с ведомого колеса, на каретке установлен болт, с помощью которого можно изменять в небольших пределах направление оси ведомого шкива и, тем самым, парировать уход пилы в сторону.

Результат работы самодельной пилорамы.

Рекомендуем посмотреть видео обзор самодельной ленточной пилорамы.

Автор самоделки: Иван Коваль.

Самодельная ленточная пилорама из подручных материалов

FISHKINET

• Новое
  • Новое Двухлетний лабрадор каждый день очищает пляж от мусора Автор: ZeroCharisma Рыженькие ведьмочки, за которых в Средние века взялась бы инквизиторы Автор: Stan from Russia Во время гонки мотоциклиста сбил олень Автор: ZeroCharisma ВАЗ-2101. Итальянская копеечка Автор: Димон Миссия невыполнима: Бабушка свесила своего 7-летнего внука с балкона, чтобы спасти кошку Автор: ZeroCharisma БОЛЬШЕ ПОСТОВ
• Сообщества
  • Сообщества Кошачьи демотиваторы Сообщество: Животные Супервулкан, горячие источники, в которых нельзя купаться и альпийское озеро Сообщество: Путешествия Харбинский международный фестиваль ледовых и снежных скульптур Сообщество: Фоторепортажи Мальчик в подвале: история подростка, пережившего 17 лет заточения и насилия Сообщество: Истории Убойные примеры современной моды, от которых округляются глаза Сообщество: Юмор БОЛЬШЕ ПОСТОВ СОЗДАТЬ СООБЩЕСТВО ТЕХ. ПОДДЕРЖКА СООБЩЕСТВ ВСЕ СООБЩЕСТВА
• Видео
  • Основное Приколы Животные Факты Своими руками Лучшее за неделю Лучшее за месяц Мать и дочь напали с ножом на посетителя магазина Автор: Alex Chebrikov Подборка оригинальных игр и конкурсов для взрослых и детей Автор: Picard Почему нужно изучать лыжную трассу перед катанием Автор: Alex Chebrikov В Техасе неизвестный устроил стрельбу в церкви Автор: Mr.Adamson Ловкость ног и никакого мошенничества! Автор: Alex Chebrikov БОЛЬШЕ ПОСТОВ Кот на поводке протащил своего ленивого товарища по пляжу Автор: Picard Забавная реакция пса, приревновавшего свою хозяйку к щенку Автор: Picard Любвеобильный пёс смутил свою хозяйку Автор: Mr.Adamson В прямой эфир к телеведущей ворвалась четырехлетняя дочь Автор: Picard Пункт помощи пострадавшим в новогодние праздники Автор: Alex Chebrikov БОЛЬШЕ ПОСТОВ Индюшки обнаружили засевшего в засаде охотника Автор: Picard Смелая крыса не подпустила к себе любопытного кота Автор: Alex Chebrikov Рождественский сюрприз для нетерпеливого хорошего мальчика Автор: Mr.Adamson БОЛЬШЕ ПОСТОВ Функционирование ДНК показали в удивительной анимации Автор: Кот шашлык Заложник Автор: TUKUTELA-сепар Воскресение Автор: Юрий 7 Великих Компаний, которые начинали в Гаражах Автор: LEKAD Японский «Суперпоезд» бьёт рекорды Автор: Белый Медведь БОЛЬШЕ ПОСТОВ Мастер-ломастер Автор: Alex Chebrikov Как молчаливый австралиец выживал в дикой природе с помощью примитивных технологий Автор: Alonso Не испугался трудностей и осуществил детскую мечту Автор: Mr.Adamson Самодельная веялка для чистки ягод Автор: Forestdude Мастер дал старому ржавому ножу вторую жизнь Автор: Mr.Adamson БОЛЬШЕ ПОСТОВ О подвиге и подонках Автор: Митхун Чакрабортенков 2 друга на сорвенованиях по борьбе Автор: Сергей Умер онколог Андрей Павленко Автор: 360 Колесо шасси оторвалось при взлёте самолёта в Монреале Автор: 360 И синему грязной тряпкой по харе… В Тольятти «онижедети» прыгали по машинам во дворе Автор: Иван Кемеров БОЛЬШЕ ПОСТОВ Идиот, где кастрюля?! Запуск петарды с неожиданным финалом Автор: mindflixx Обращение к девушкам, любящим фантазировать о настоящих мужчинах Автор: Alonso Вот что кусь животворящий делает! Автор: 3dmonkey

Ленточная пилорама своими руками: чертежи :: SYL.ru

Строительство дома из дерева или работа плотника требуют специального деревообрабатывающего инструмента. И речь идет не о пиле «дружба», а о самой настоящей ленточной пилораме. Конечно, можно закупать уже обработанные заготовки или приобрести промышленную пилораму, но цена на все это очень высокая. В данной статье мы поговорим о том, как изготавливается ленточная пилорама своими руками. Задача вполне посильная, но потребуются внимание и настойчивость.

Общие сведения

Дерево в качестве строительного материала используется испокон веков. Можно говорить о том, что даже в наше время многие отдают предпочтение деревянным домам в частном секторе, нежели бетонным. Обусловлено это многими причинами, но мы не об этом. Чтобы ускорить строительные работы, а также сократить расходы, были придуманы деревообрабатывающие станки. Пилорам же на сегодняшний день есть огромное количество, но все они выполняют обработку лесозаготовки, только методы отличаются.

Если у вас будет пилорама ленточная, своими руками изготовленная, то она может стать дополнительным источником заработка. Ведь вы с легкостью сможете браться за частные заказы, да и себе ни в чем отказывать не будете. Захотели баню или беседку? Нет проблем, берем заготовку, обрабатываем её и приступаем к строительству.

Почему именно ленточная?

Вы наверняка задаетесь данным вопросом. Как было отмечено несколько выше, в настоящее время есть огромный выбор, но мы остановимся именно на этом. Дело в том, что такое решение имеет огромное количество преимуществ. Во-первых, пилорама такого типа может работать с любыми породами деревьев, начиная от лиственных и заканчивая высокосмолистыми. Во-вторых, производимый сортамент достаточно обширный, это обрезные и не обрезные доски, брусья, шпон, лафет и многое другое.

Вы сможете создавать заготовки, из которых в дальнейшем будет изготовлена мебель, клееный брус, щиты и т. п. Да и в целом рабочий процесс на ленточной пилораме упрощен. Что самое главное, данный вид пиления предусматривает минимальные потери бревна на опилки, что является очень важным моментом. Если пилорама ленточная своими руками будет сделана правильно, то вы не увидите на обработанной заготовке волн и щетины.

Ленточная пилорама своими руками: чертежи и конструкция

Прежде чем приступить непосредственно к практической части, необходимо бегло ознакомиться с конструкцией и набросать несколько простеньких чертежей. Вообще, конструктивная схема выполнена таким образом, что вы можете наращивать компоновку оборудования. То есть в самом простом варианте вы получаете элементарную ленточную пилораму с ручной подачей заготовки, а в самом сложном – высокопроизводительное изделие, имеющее автоматику и датчики.

Основа пилорамы – рама с направляющими. Обычно её собирают сварными подошвами, где и размещают передвижные ролики. Станина во всех случаях П-образная и собирается посредством сварки двух швеллеров между собой. Соответственно, ведущий шкив закрепляется на одной стороне рамы в неподвижном состоянии, а второй — на другом конце в подвижном. Направляющие же монтируются посередине рамы и представляют собой разборную конструкцию. Это очень актуально, если оборудование планируется транспортировать. В целом же ленточная пилорама своими руками, чертежи которой вы можете найти в данной статье, изготавливается не так быстро. Но такое оборудование имеет массу сильных сторон.

Самодельные ленточные пилорамы своими руками от А до Я

Можно говорить о том, что даже простейшая самодельная пилорама, при условии, что она правильно собрана, имеет уникальную конструкцию. Дело в том, что только подобный тип деревообрабатывающего станка полностью исключает повреждение станины в результате падения тяжелой заготовки. Достигается это за счет независимо подвешенных направляющих.

О чем вы должны позаботиться, так это о выборе режущего инструмента. В нашем случае используется ленточная пила, потому, собственно, оборудование так и называется. Её ширина может достигать 60 мм. Натягивается она посредством пружинно-винтового механизма, что очень удобно, так как это не занимает много времени. Пильная лента устанавливается и фиксируется двумя замками. Они должны быть крайне надежными, обратите на это внимание, если собираетесь изготавливать самодельные ленточные пилорамы. Своими руками такие замки делать не стоит, лучше купить.

Принцип действия устройства

Рабочий цикл выглядит примерно следующим образом:

• Подготовка заготовки. На этом этапе бревна обрезают и придают им одинаковую форму.
• Обработка заготовки. Оператор настраивает оборудование. Если есть автоматика, то выставляются необходимые параметры, все остальное делает пилорама.
• Заключительный этап. Данной стадии может не быть, что зависит от наличия погрешностей. Если таковые на обработанных бревнах обнаружились, то их устраняет оператор.

В общем и целом принцип действия устройства основан на том, что в процессе обработки заготовка находится в неподвижном состоянии и разрезается подвижной лентой. Она движется в горизонтальном направлении и установлена на ведущем и ведомых шкивах. Для обеспечения прямолинейности реза крайне важно соблюдать натяжение ленты. Бревно же фиксируется между направляющими с помощью специальной опоры. Оборудование предусматривает наличие электронной линейки или гидравлики, что нужно для получения заготовки определенной толщины. Основные ручные работы: укладка бревна, переворот и его зажим.

Изготовление пилорамы

В качестве основы для нашей будущей пилорамы необходимо взять два швеллера. Они должны иметь длину по 8 метров и высоту порядка 14 сантиметров. Конечно, не всегда есть подходящий швеллер, поэтому вы можете пойти другим путем и использовать рельсы или уголки 50х100 мм. Основное требование заключается в том, чтобы основа была ровной и не имела изгибов. По всей длине швеллеров просверливается ряд отверстий. При этом нужно строго соблюдать заданный шаг. По сделанным отверстиям мы соорудим стяжки. Для этого подойдут отрезки трубы ¾ дюйма. Их длина должна быть порядка 25 сантиметров. Для соединения желательно использовать шпильки или болты 29-35 см.

Мини пилорама своими руками ленточная устанавливается на специальные стойки. Их желательно собирать, используя болты М12. В качестве материала могут быть использованы трубы, уголки или швеллера. Соответственно, чем длиннее станина агрегата, тем большее количество стоек нам понадобится. В нашем же случае достаточно 4-х штук.

Продолжаем сборочные работы

Зачастую приходится сталкиваться с проблемой недостаточной жесткости станицы. Для этого желательно поставить раскосы. Кстати, станина имеет весьма внушительный вес, поэтому сборку желательно осуществлять на месте эксплуатации оборудования. Чтобы обеспечить горизонтальность направляющих, что, кстати, очень важно, нужно под стойки подкладывать бруски соответствующей толщины. В крайнем случае можно подкопать грунт. В целом же сложного тут ничего нет, главное, иметь при себе строительный уровень.

Теперь нам предстоит сделать подвижную тележку. Она состоит из металлической плиты толщиной 40-50 мм. В зависимости от габаритов двигателя подбирается её длина, оптимально 550-600 см. Что касается ширины, то тележка должна быть такой, чтобы швеллеры с каждой стороны выходили примерно на 70-80 мм.

Важные детали

В целом же изготовление ленточной пилорамы своими руками практически завершено. Осталось лишь несколько небольших деталей. Хотелось бы прежде всего сказать несколько слов о подвижной тележке. Дело в том, что для обеспечения перемещения по направляющим необходимо использовать пластины и прокладки. При этом необходимо стараться сделать зазор как можно меньше. Толщина прокладок выбирается такой, чтобы она была на 0,5 мм больше полки швеллера. Крепить все это дело нужно с помощью 8-ми болтов М8.

Так как для перемещения тележки с двигателем используется цепь, то нужно обеспечить её достаточное натяжение. Это необходимо для исключения свободного хода штурвала. Он находится на одной из втулок около звездочек, которые стоят на краях направляющих.

Каждый должен знать

Есть еще такой вариант, как пилорама ленточная бензиновая. Своими руками её сделать еще проще. В этом случае в качестве мотора, приводящего режущий инструмент во вращение, будет выступать двигатель бензопилы, жестко закрепленный на станину. Функции ленты выполняет полотно бензиновой пилы. В целом же конструкция такой пилы предельно простая, но при этом достаточно функциональная.

Удобно работать с подобной техникой еще и из-за продуманного механизма крепления. Он состоит из труб с внутренним диаметром 35-40 мм в которые вставляются подвижные штанги. Сверху монтируются прижимы (из уголка 40х40) и кулачковые зажимы.

Заключение

Несложно догадаться, что основные элементы пилорамы – двигатель и пила. Маломощный мотор для серьезной станины не подойдет. Постарайтесь приобрести двигатель мощностью 10 кВт. Его будет вполне достаточно для вышеописанной конструкции. Что же касается пилы, то её диаметр должен быть порядка метра. В случае если вы испытываете затруднение с покупкой данных комплектующих, рекомендуется уменьшить размеры станины.

Вот мы с вами и поговорили о том, как сделать ленточную пилораму своими руками. Конечно, вовсе без затрат смастерить подобный агрегат не выйдет, но существенно сэкономить вы можете. В любом случае желательно руководствоваться обрабатываемыми заготовками. Чем больше они будут, тем массивней получится станина и в целом пилорама. В конце концов, вы можете воспользоваться самой простой конструкцией и использовать в качестве основы бензопилу. Если все правильно собрать, то результат вас порадует. Теперь вы знаете, как собирается ленточная пилорама своими руками, и можете воспользоваться этими знаниями.

Ленточная пилорама какую выбрать фото и видео

Если у вас есть участок земли, то всегда пригодятся древесные стройматериалы, причем, в большом количестве. Нужно поправить забор, отремонтировать крышу, обновить хозяйственные постройки, построить баню? Или вы задумываетесь о новом экологически чистом, «дышащем» доме? На все эти цели покупка готовых материалов обойдется недешево. А приобретение производственной лесопилки целесообразно только тогда, когда лес нужно обрабатывать в промышленных масштабах. Иначе окупит она себя нескоро.

Сэкономить время и деньги, получив необходимые образцы высокого качества, поможет ленточная пилорама

Самодельная ленточная пилорама – экономим с умом

Сэкономить время и деньги, получив необходимые образцы высокого качества, поможет ленточная пилорама, собранная собственными руками. Существуют несколько способов ее изготовления, при этом в качестве движущей силы может выступать как бензин, так и электричество. Для домашнего использования вполне достаточно машины с мощностью 5 кВт (для электрического агрегата) и 6-8 л. с. (для бензиновой установки).

Здесь все зависит от места использования — электропривод позволяет увеличить КПД установки, но применять его можно только при наличии качественной электропроводки при соответствующем напряжении. Ленточная бензиновая пилорама идеально подходит для загородных участков, так как на ее работу не влияют перебои с подачей электроэнергии.

Какие могут возникнуть сложности?

Процесс изготовления агрегата не прост, поэтому некоторые факторы лучше учесть еще до начала конструирования.

1. Главное, на что нужно обратить внимание, – наличие узкоспециального инструмента (подробнее описано ниже), на котором мастер обязан уметь работать.

   Ленточная бензиновая пилорама идеально подходит для загородных участков

2. Самодельная ленточная пилорама должна быть очень устойчивой. Вес исходного материала (бревен) иногда превышает 100 кг, а обработка протекает в динамике и с большой нагрузкой. Для достижения большей устойчивости специалисты советуют бетонировать рельсы.
3. Изготовленная вами машина – стационарный агрегат. Поэтому особое внимание следует уделить ее размещению. Опытные мастера не рекомендуют начинать конструирование лесопилки, если площадь вашей мастерской менее 18 м². Если же вы выберете конструкцию, в которой каретка с пильным полотном зафиксирована неподвижно, а распил производится за счет перемещения сырца, то длина аппарата, соответственно, удваивается.

Важно! Учитывая большой вес и сильную нагрузку на каркас, проектировать лесопилку необходимо только из железных материалов — профильные трубы, швеллер и уголки.

Исходя из этого, описывать конкретную модель нет смысла. Ведь у каждого мастера свои возможности и предпочтения. Но если перед глазами лежат чертежи, известны технология и принцип работы, то соорудить свой собственный аппарат не составит труда.

Учитывая большой вес и сильную нагрузку на каркас, проектировать лесопилку необходимо только из железных материалов

Принцип работы самодельного лесообрабатывающего станка

По функционалу пилорама ленточная может быть какой угодно. Но акцентировать внимание все же стоит на горизонтальных моделях. Как и вертикальная ленточная пилорама, горизонтальные конструкции работают с минимальным отходом и тонким распилом, кроме того, они удобны в использовании и просты в сборке. Плюс установки, собранной своими руками, заключается еще в том, что со временем ее можно модифицировать в зависимости от поставленных целей или возросших умений самого мастера. Для начала же рекомендуется собирать самые простые модификации.

Основа любой модели — рельсы. От их длины зависит максимальная длина обрабатываемого сырца. К рельсам крепится платформа с установленным приводным механизмом (в зависимости от выбранной модели, он будет продвигать либо бревно, либо каретку с пилящим элементом). Впрочем, процесс продвижения каретки можно не автоматизировать и передвигать пилящее полотно вручную. Но в любом случае к платформе крепятся ролики, благодаря им процесс передвижения становится легким.

Бревно, расположенное по центру конструкции, закрепляется с помощью зацепов. Станину, на которой закреплена распиливающая лента, подводят к торцовой части бревна, отстраивают по высоте и начинают «распускать» кругляк.

По функционалу пилорама ленточная может быть какой угодно

Подбираем материалы правильно

Список необходимых инструментов и материалов может меняться в зависимости от конкретной модели. Ниже приведены базовые материалы и запчасти, без которых не обойтись при строительстве любой модели. Более точный список вам придется составлять лично, опираясь на собственные чертежи. Но есть и общие составляющие. Обязательно пригодятся рельсы или уголки, шкивы, трубы разного диаметра, швеллер, крепежные элементы. Из инструментов не обойтись без:

• сварочного аппарата;
• фрезерного станка;
• болгарки;
• дрели;
• молотка и плоскогубцев;
• гаечных ключей;
• отверток;
• рулетки.

Важно! Во время проектирования и сборки самодельной лесопилки старайтесь использовать как можно меньше болтовых соединений. Со временем закручивающиеся элементы разбалтываются, и чтобы не допустить аварии, крепеж придется проверять перед каждым стартом.

Еще один необходимый предмет – двигатель. Для самодельных приборов используют либо электрический, либо бензиновый (дизельный), как и для обычной пилы. Если позволяет возможность, то лучше выбирать асинхронный электродвигатель. Такие моторы не нуждаются в постоянном техническом обслуживании и реже ломаются. К тому же, большое количество оборотов позволяет получить более высокое качество спилов.

Сборка ленточной пилорамы

Собирается ленточная пилорама своими руками по принципу блочной укладки, что и позволяет создавать устройство в различных вариациях, начиная от полуавтоматической машины с ручной передвижной системой до полностью компьютеризированных агрегатов. Однако можно отметить и основные моменты, без которых не может обойтись ни одна конструкция.

Собирается ленточная пилорама своими руками по принципу блочной укладки

Давайте выделим ключевые составляющие сборки и разберемся, как сделать ленточную пилораму более подробно:

• при движении пилы используют раму с двумя направляющими;
• подъем ленты производится винтовым механизмом;
• во время работы распилочное полотно может провисать, чтобы исключить возможность неравномерного среза, ее необходимо натягивать с помощью гидравлического или пружинного узлов;
• шкивы или, проще говоря, колеса передвижения;
• кожух ведущего и ведомого колес;
• держатель пилы;
• двигатель;
• рельсы, по которым будет передвигаться каретка с распилочным механизмом либо сам стеллаж с кругляком;
• зажимы, удерживающие кругляк;
• емкость со смазкой для пилящего полотна.

Начинать сборку лесопилки нужно с изготовления основной станины, которая представляет собой П-образную конструкцию. Сваривают ее из двух рельсов или швеллеров. Если в конструкции используются рельсы, подошва конструкции должна оказаться сверху. Применяя швеллер, необходимо обратить внимание на высоту края

Ленточная пилорама какую выбрать фото и видео

Если у вас есть участок земли, то всегда пригодятся древесные стройматериалы, причем, в большом количестве. Нужно поправить забор, отремонтировать крышу, обновить хозяйственные постройки, построить баню? Или вы задумываетесь о новом экологически чистом, «дышащем» доме? На все эти цели покупка готовых материалов обойдется недешево. А приобретение производственной лесопилки целесообразно только тогда, когда лес нужно обрабатывать в промышленных масштабах. Иначе окупит она себя нескоро.

Сэкономить время и деньги, получив необходимые образцы высокого качества, поможет ленточная пилорама

Самодельная ленточная пилорама – экономим с умом

Сэкономить время и деньги, получив необходимые образцы высокого качества, поможет ленточная пилорама, собранная собственными руками. Существуют несколько способов ее изготовления, при этом в качестве движущей силы может выступать как бензин, так и электричество. Для домашнего использования вполне достаточно машины с мощностью 5 кВт (для электрического агрегата) и 6-8 л. с. (для бензиновой установки).

Здесь все зависит от места использования — электропривод позволяет увеличить КПД установки, но применять его можно только при наличии качественной электропроводки при соответствующем напряжении. Ленточная бензиновая пилорама идеально подходит для загородных участков, так как на ее работу не влияют перебои с подачей электроэнергии.

Какие могут возникнуть сложности?

Процесс изготовления агрегата не прост, поэтому некоторые факторы лучше учесть еще до начала конструирования.

1. Главное, на что нужно обратить внимание, – наличие узкоспециального инструмента (подробнее описано ниже), на котором мастер обязан уметь работать.


   Ленточная бензиновая пилорама идеально подходит для загородных участков

2. Самодельная ленточная пилорама должна быть очень устойчивой. Вес исходного материала (бревен) иногда превышает 100 кг, а обработка протекает в динамике и с большой нагрузкой. Для достижения большей устойчивости специалисты советуют бетонировать рельсы.
3. Изготовленная вами машина – стационарный агрегат. Поэтому особое внимание следует уделить ее размещению. Опытные мастера не рекомендуют начинать конструирование лесопилки, если площадь вашей мастерской менее 18 м2. Если же вы выберете конструкцию, в которой каретка с пильным полотном зафиксирована неподвижно, а распил производится за счет перемещения сырца, то длина аппарата, соответственно, удваивается.

Важно! Учитывая большой вес и сильную нагрузку на каркас, проектировать лесопилку необходимо только из железных материалов — профильные трубы, швеллер и уголки.

Исходя из этого, описывать конкретную модель нет смысла. Ведь у каждого мастера свои возможности и предпочтения. Но если перед глазами лежат чертежи, известны технология и принцип работы, то соорудить свой собственный аппарат не составит труда.

Учитывая большой вес и сильную нагрузку на каркас, проектировать лесопилку необходимо только из железных материалов

Принцип работы самодельного лесообрабатывающего станка

По функционалу пилорама ленточная может быть какой угодно. Но акцентировать внимание все же стоит на горизонтальных моделях. Как и вертикальная ленточная пилорама, горизонтальные конструкции работают с минимальным отходом и тонким распилом, кроме того, они удобны в использовании и просты в сборке. Плюс установки, собранной своими руками, заключается еще в том, что со временем ее можно модифицировать в зависимости от поставленных целей или возросших умений самого мастера. Для начала же рекомендуется собирать самые простые модификации.

Основа любой модели — рельсы. От их длины зависит максимальная длина обрабатываемого сырца. К рельсам крепится платформа с установленным приводным механизмом (в зависимости от выбранной модели, он будет продвигать либо бревно, либо каретку с пилящим элементом). Впрочем, процесс продвижения каретки можно не автоматизировать и передвигать пилящее полотно вручную. Но в любом случае к платформе крепятся ролики, благодаря им процесс передвижения становится легким.

Бревно, расположенное по центру конструкции, закрепляется с помощью зацепов. Станину, на которой закреплена распиливающая лента, подводят к торцовой части бревна, отстраивают по высоте и начинают «распускать» кругляк.

По функционалу пилорама ленточная может быть какой угодно

Подбираем материалы правильно

Список необходимых инструментов и материалов может меняться в зависимости от конкретной модели. Ниже приведены базовые материалы и запчасти, без которых не обойтись при строительстве любой модели. Более точный список вам придется составлять лично, опираясь на собственные чертежи. Но есть и общие составляющие. Обязательно пригодятся рельсы или уголки, шкивы, трубы разного диаметра, швеллер, крепежные элементы. Из инструментов не обойтись без:

• сварочного аппарата;
• фрезерного станка;
• болгарки;
• дрели;
• молотка и плоскогубцев;
• гаечных ключей;
• отверток;
• рулетки.

Важно! Во время проектирования и сборки самодельной лесопилки старайтесь использовать как можно меньше болтовых соединений. Со временем закручивающиеся элементы разбалтываются, и чтобы не допустить аварии, крепеж придется проверять перед каждым стартом.

Еще один необходимый предмет – двигатель. Для самодельных приборов используют либо электрический, либо бензиновый (дизельный), как и для обычной пилы. Если позволяет возможность, то лучше выбирать асинхронный электродвигатель. Такие моторы не нуждаются в постоянном техническом обслуживании и реже ломаются. К тому же, большое количество оборотов позволяет получить более высокое качество спилов.

Сборка ленточной пилорамы

Собирается ленточная пилорама своими руками по принципу блочной укладки, что и позволяет создавать устройство в различных вариациях, начиная от полуавтоматической машины с ручной передвижной системой до полностью компьютеризированных агрегатов. Однако можно отметить и основные моменты, без которых не может обойтись ни одна конструкция.

Собирается ленточная пилорама своими руками по принципу блочной укладки

Давайте выделим ключевые составляющие сборки и разберемся, как сделать ленточную пилораму более подробно:

• при движении пилы используют раму с двумя направляющими;
• подъем ленты производится винтовым механизмом;
• во время работы распилочное полотно может провисать, чтобы исключить возможность неравномерного среза, ее необходимо натягивать с помощью гидравлического или пружинного узлов;
• шкивы или, проще говоря, колеса передвижения;
• кожух ведущего и ведомого колес;
• держатель пилы;
• двигатель;
• рельсы, по которым будет передвигаться каретка с распилочным механизмом либо сам стеллаж с кругляком;
• зажимы, удерживающие кругляк;
• емкость со смазкой для пилящего полотна.

Начинать сборку лесопилки нужно с изготовления основной станины, которая представляет собой П-образную конструкцию. Сваривают ее из двух рельсов или швеллеров. Если в конструкции используются рельсы, подошва конструкции должна оказаться сверху. Применяя швеллер, необходимо обратить внимание на высоту края – она должна быть 14 см и больше, длина — не менее 8 м.

Просверливаем в швеллере (рельсе) отверстия по всей длине, отступая по 1 или 1,5 м. Затем берем трубы длиной не меньше 25 см и стягиваем между собой подготовленные швеллера.

Начинать сборку лесопилки нужно с изготовления основной станины

Далее изготавливаем стойки швеллеров, их количество определяется, исходя из предполагаемой длины пилорамы. К примеру, для агрегата длиной в 8 м хватит и 4 стоек. На них и устанавливается вся конструкция. Готовую структуру необходимо дополнительно укрепить откосами, чтобы добиться большей жесткости и устойчивости.

После того, как основной каркас готов, можно приступать к сборке подвижной части. Ее размеры зависят от ширины основной станины и выступают за нее на несколько сантиметров с обеих сторон. Длина приблизительно составляет около 60 см.

Затем, если вы решили построить автоматизированную машину, то самое время установить на станине двигатель, который будет приводить в движение лафет с бревном. Кстати, изготавливать лафет также нужно из прочного материала. Идеально подойдут стальные листы толщиной в 46 мм.

Фиксация кругляка — не менее важная процедура. Зацепы можно изготовить из труб с внутренним диаметром 35-40 мм. Сверху фиксаторы укрепляются прижимами, сделанными из уголков толщиной не меньше 15 мм. Иначе конструкцию нельзя считать безопасной для работы.

После фиксаторов можно переходить к установке пилящей ленты и двигателя, запускающего распиловочный механизм. Если мы рассматриваем примерный вариант пилорамы с длиной станины равной 8 м, то ее лучше оснастить мотором с мощностью в 10 кВт.

После первого запуска пильное полотно желательно снять и повесить на несколько суток для полной оттяжки

Более точные инструкции зависят от модели, которую вы решили изготовить и от подготовленных вами чертежей. Но в любом случае сделанный агрегат перед началом полноценной работы еще нужно отладить.

Отладка и проверка

Настройка ленточной пилорамы заключается в проверке правильного натяжения пильного полотна. Слишком жесткая натяжка сократит срок службы инструмента. Ослабленная лента не даст правильного спила.

Важно! После первого запуска пильное полотно желательно снять и повесить на несколько суток для полной оттяжки.

При каждом последующем использовании пилы натяжение ленты необходимо ослаблять, это в значительной мере продлит срок ее службы.

Построить пилораму — дело сложное, но ничего невозможного в этом нет

После того, как все детали лесопилки собраны и установлены, перед началом эксплуатации необходимо проверить все болтовые крепления и натяжение ленты. Во время тестового включения агрегат не должен издавать посторонних звуков, лента оборачивается без вибрации.

Построить пилораму — дело сложное, но ничего невозможного в этом нет. Следуйте советам опытных мастеров, используйте качественные детали. Не бойтесь отбраковывать собственную работу. Придирчивое отношение к полученному результату сделает лесопилку не только эффективной, но и безопасной, а работу на ней легкой и приятной.

С. Розанова

Ленточная пилорама своими руками | Самоделки своими руками

Самодельная ленточная пилорама, сделанная своими руками в домашних условиях, фото и подробное описание конструкции пилы.

Решил сделать самодельный станок для распиловки древесины. Купил квадратные трубы 20 х 40 мм, и 20 х 20 мм (для усиления) стенка 1.5. Затем напилил и сварил вот такую конструкцию.

Двигатель 2.2 кВт на 1500 оборотов.

Вырезал из стали круги чтобы изготовить колёса под полотно. Пильную ленту использовал ПЛ-600 (Длина полотна пилы — 1638 мм, ширина пилы — 12,7 мм, толщина полотна пилы — 0,65 мм).

Направляющие для ленты не делал принципиально, так как диски и так неплохо должны направлять полотно.

Опорный подшипник не сделал, так как думал что буртиков на колесе должно хватить чтобы лента не убежала… Да и мыслей как его крепить к колесу и раме особо не было (ведь одно колесо подвижное и значит подшипник тоже надо перемещать…). Хотя наверное можно сделать один опорный подшипник у неподвижного колеса… Если ленту поставить так чтобы она двигалась пилящей частью на неподвижное колесо то этот подшипник не даст ей слететь а на подвижном колесе она будет выставляться автоматически так как приезжает на него с неподвижного уже выставленной… Но это надо обдумать ещё…

Теперь про то как изготавливал сами колёса.

Сначала взял стальной круг и отрезал от него блин.

На токарном станке, проточил отверстие под вал (на втором колесе под подшипник) и проточил внешнюю поверхность создав ступеньки (они соосны центральному отверстию).

Из стального листа вырезал квадраты. В токарный патрон зажал планшайбу и приклеив двухсторонним скотчем пластину поджал вращающимся центром и вырезал «бублик» с центральным отверстием чуть меньше диаметра центральной части.

Центральным отверстием получившиеся диски плотненько садятся на «ступеньку» центральной части диска и автоматом получаем параллельность и соосность боковых частей. Затем прихватил их сваркой.

Под конец взял железную полосу и наварил по внешней части потихоньку изгибая прямо в руках (один конец привариваю затем тяну за второй и полоса сама ложится на боковые диски) и по ходу прихватывал сваркой.

Ну и последнее что сделал — установил готовый диск на токарник и проточил внешнюю часть полосы сформировав буртик для ленты и убрав все огрехи и кривость изгибания. Конечно по хорошему надо отбалансировать, обварить получше и после зачистки покрасить… Но для начала оставлю так.

Затем всё это долго и упорно сваривал, закупал подшипники, сверлил и скручивал. В результате получилась вот такая ленточная пилорама своими руками.

Далее фотографии некоторых узлов.

Ременная передача.

Натяжение полотна пилы.

Колесо.

Подшипники.

Запускал его через частотник. Страшно конечно без кожуха… Сначала полотно соскакивало, но винтами натяжения удалось задать такой угол что оно ровно сидело.

Распустил сухую ёлку.

Влажный тополь.

Сухой дуб.

Доски получились вполне хорошими в части постоянства размеров даже несмотря на кривое крепление бревна 4-мя саморезами на вбитый в землю кол.

Качество распила (чистота поверхности) тоже очень порадовала.

Думаю, нужно увеличить число приводных ремней, так как с одним иногда проскальзывает (ну или для начала просто сильнее его натянуть).

Теперь думаю, как лучше организовать закрепление бревна и его подъём на нужную высоту.

Пока планирую подъём винтовым домкратом и фиксацию прикручиванием к торцу горизонтальной пластины и её фиксацию к основанию на котором будет стоять домкрат или нечто подобное.

Ну и защиту надо сделать… Скорее всего из чего-то на подобие мелкой сварной сетки (чтобы было видно что происходит под кожухом).

Автор самоделки: Владимир. г. Москва. samodelki-n.ru

Рекомендуем посмотреть ещё одну самоделку — шинная пилорама.

Ленточная пилорама своими руками (фото, видео, чертежи), ленточная минипилорама

(Last Updated On: 20.01.2018)

Ленточная пилорама (фото)

Ленточная пилорама — сделать которую могут многие люди — в первую очередь, предназначена для распиловки и неглубокой обработки брёвен-кругляков и как результат — получения доски (как обрезной, так и не обрезной), а также – бруса и полубруса. Ленточная пилорама своими руками – чертежи для которой проще всего найти в старых добрых советских книгах из серии «Сделай сам», также способна обеспечивать:

• Высочайшее качество обрабатываемой поверхности.
• Достаточную точность обработки (меньшее количество опилок и других отходов).
• Большая производительность в сравнении с конкурентами – рамными пилорамами.
• Повышенный КПД и соответственно энергоэффективность.
• Отсутствует необходимость установки специального фундамента в основании ленточной пилорамы.
• Точность обработки позволяет успешно работать и обрабатывать брёвна малых размеров.

Видео:

Чертежи для ленточной пилорамы своими руками:

Если Вы сделаете свой выбор в пользу ленточной пилорамы и тем более пилорамы собственными силами, то рекомендуем подобрать такую ленточную пилораму – чертежи для которой Вы полностью изучили и понимаете все процессы работы над ней, так как в противном случае Вы рискуете потерять время, деньги и свои нервы при неполучении должного результата. В общем, ленточная пилорама своими руками и чертежи для неё – вещи нераздельные. Прежде, чем приступить рассчитывать собственные чертежи для ленточной пилорамы либо использовать уже готовые, определитесь типом пилорамы, которую Вы хотите получить:

Чертеж:

• Дисковая пилорама предназначена для получения бруса и полубруса из кругляка. При этом кругляк просто обрезается с двух сторон – сверху и снизу.
• Кромкообрезная ленточная пилорама, позволяющая получить уже чистообрезной пиломатериал и тарной доски. Работа протекает в два этапа: сначала производится распиловка бревна на необрезную доску, а затем эти доски дорабатываются кромкообрезным профилем.

Материалы для ленточной пилорамы своими руками

Качественная ленточная бензиновая пилорама своими руками – чертежи для который мы уже подобрали, не может быть сделана без соответствующих качественных материалов. Для этого нам понадобятся:

• Несколько новых или в хорошем состоянии шкивов, изготавливаемых преимущественно для комбайнов. Важно, чтобы диаметр таких шкивов был не меньше 30 см и их нужно так подогнать, чтобы, будучи надетыми, они немного выступали.
• Запаситесь большим количеством полдюймовых труб и трубами, которые будут их в последствие покрывать.
• Ленточная пилорама не сможет нормально функционировать без рельс. Их лучше всего изготовить из 50 мм уголка, при этом ребро уголка должно обязательно смотреть вверх, чтобы колёса при движении не изнашивались об него.
• Для шпал Вам понадобятся профильные трубы различных размеров (полудюймовые, 2,5 на 2,5 см – последняя должна быть приварена между другими профильными трубами. Для установки регулировочных болтов необходимо сделать небольшие выступы между профильными трубами и шпалами.
• На уже установленные профильные трубки ставим мостики, служащие для установки бревна, подлежащего распиловке (при этом расстояние должно быть не менее 50 см).
• На эти же трубки устанавливаются шкивы. Вся полученная конструкция должна быть подвижной без каких-либо дополнительных усилий.
• В качестве подвижного шкива, служащего для регулировки размеров получаемого материала, традиционно используется правый, натяжение которого должно обеспечиваться пружиной.
• Заключительным этапом изготовления является сооружение рамы-каркаса, обычно для этого применяют швеллер.

Подводя итог вышесказанному, хотелось бы дать Вам совет. Ленточная пилорама своими руками и чертежи для неё, конечно, хорошая и занимательная вещь, но перед тем, как приступить к работе всегда трезво оценивайте свои силы. Возможно, будет проще купить ленточную пилу и не забивать голову.
