Как построить автономную мини-ГЭС своими руками

Гидроэлектростанции используют силу воды для получения электрической энергии. Самостоятельно изготовленные станции решают проблему удаленности от централизованных электросетей или помогают сэкономить на электричестве.

Преимущества и недостатки ГЭС

Гидроэлектростанции обладают следующими преимуществами перед другими видами альтернативных источников энергии:

  • Не зависят от погоды и времени суток (в отличие от солнечных электростанций). Это позволяет вырабатывать большее количество энергии с предсказуемой скоростью.
  • Мощность источника (реки или ручья) можно регулировать. Для этого достаточно заузить русло плотиной либо обеспечить перепад высот воды.
  • Гидроустановки не издают никакого шума (в отличие от ветряков).
  • Для многих типов станций небольшой мощности не требуется никаких разрешений на установку.

К минусам самодельных ГЭС относится невозможность работать в мороз. Кроме того, водная среда является агрессивной, поэтому детали станции должны быть водостойкими и прочными.

Скорость течения и способы его усиления

При проектировании мини-ГЭС для использования в качестве альтернативного источника энергии для собственного дома решающими должны быть следующие факторы:

  • Близость реки к дому. Устанавливать самодельную станцию в удалении от дома не стоит. Чем дальше установка, тем ниже ее эффективность, потому что часть энергии будет потеряна при передаче. Кроме того, так сложнее уберечь вашу ГЭС от кражи или порчи.
  • Достаточная скорость течения или возможность его увеличения. Мощность станции увеличивается в геометрической прогрессии при увеличении скорости воды.

Скорость течения и способы его усиления

Узнать скорость несложно. Бросьте кусочек пенопласта или теннисный шарик в воду и засеките время, за которое он проплывет определенную дистанцию. Затем разделите метры на секунды и вы узнаете скорость. Минимально достаточная скорость воды для самодельной ГЭС — 1 м/с.

Если скорость течения вашей реки или ручья ниже этого значения, то ее усилит маленькая плотина либо сужающаяся труба. Но эти варианты могут вызвать дополнительные трудности. Строительство плотины требует разрешения от властей, а также согласия соседей.

Мини-гидроэлектростанция своими руками

Конструкция ГЭС достаточно сложная, поэтому самостоятельно удастся построить лишь небольшую станцию, которая позволит сэкономить на электричестве или обеспечит энергией скромное хозяйство. Ниже приведены два примера реализации самодельной ГЭС.

Как сделать мини-ГЭС из велосипеда

Этот вариант ГЭС идеален для велопоходов. Он компактный и легкий, но сможет обеспечить энергией небольшой лагерь, разбитый на берегу ручья или реки. Полученного электричества хватит на вечернее освещение и зарядку мобильных устройств.

Для монтажа станции понадобится:

  • Переднее колесо от велосипеда.
  • Велогенератор, который используется для питания велосипедных фонарей.
  • Самодельные лопасти. Их вырезают заранее из листового алюминия. Ширина лопастей должна быть от двух до четырех сантиметров, а длина — от втулки колеса до его обода. Лопастей может быть любое количество, располагать их нужно на одинаковом расстоянии друг от друга.

Чтобы запустить подобную станцию, достаточно погрузить колесо в воду. Глубина погружения определяется экспериментально, примерно от трети до половины колеса.

Как построить мини-ГЭС на основе водяного колеса

Для постройки более мощной станции для постоянного использования понадобятся более прочные материалы. Лучше всего подойдут металлические и пластиковые элементы, которые легче защитить от воздействия водной среды. Но годятся и деревянные детали, если пропитать их специальным раствором и покрасить водостойкой краской.

Как построить мини-ГЭС на основе водяного колеса

Для станции необходимы следующие элементы:

  • Стальной барабан от кабеля (2,2 метра в диаметре). Из него изготавливается ротор-колесо. Для этого барабан разрезается на части и сваривается заново на расстоянии в 30 сантиметров. Из остатков барабана делают лопасти (18 штук). Их приваривают к радиусу под углом в 45 градусов. Для поддержки всей конструкции из уголков или труб изготавливают раму. Колесо вращается на подшипниках.
  • На колесо устанавливается цепной редуктор (коэффициент передачи должен равняться четырем). Чтобы легче свести оси привода и генератора, а также снизить вибрацию, вращение передается через кардан от старого автомобиля.
  • Для генератора подходит асинхронный двигатель. К нему следует добавить еще один шестеренчатый редуктор с коэффициентом около 40. Тогда для трехфазного генератора с 3000 оборотами в секунду при общем коэффициенте редуцирования 160 количество оборотов снизится до 20 оборотов в минуту.
  • Поместите всю электрику в водонепроницаемую емкость.

Описанные исходные материалы легко найти на свалке или у знакомых. За резку стального барабана болгаркой и за сварку можно заплатить специалистам (или же сделать все самостоятельно). В итоге ГЭС мощностью до 5 кВт обойдется в незначительную сумму.

Как построить мини-ГЭС на основе водяного колеса

Получить электричество из воды не так и сложно. Труднее выстроить автономную систему электроснабжения на основе самодельной ГЭС, поддерживать станцию в рабочем состоянии и обеспечивать безопасность людей и животных вокруг нее.

Бесплатная энергия из ручья. Мини ГЭС своими руками

Бесплатная энергия из ручья Мини ГЭС своими руками
Сделать миниатюрную гидроэлектростанцию для освещения, зарядки телефонов и прочих нужд, довольно просто. Такую электростанцию можно соорудить на даче, в походе — при разбивке палаточного городка и везде где нет электричества, но есть ручей или родник. И у вас будет собственный источник тока, который будет абсолютно бесплатен и работать 24 часа в сутки.

Понадобится



Бесплатная энергия из ручья Мини ГЭС своими руками

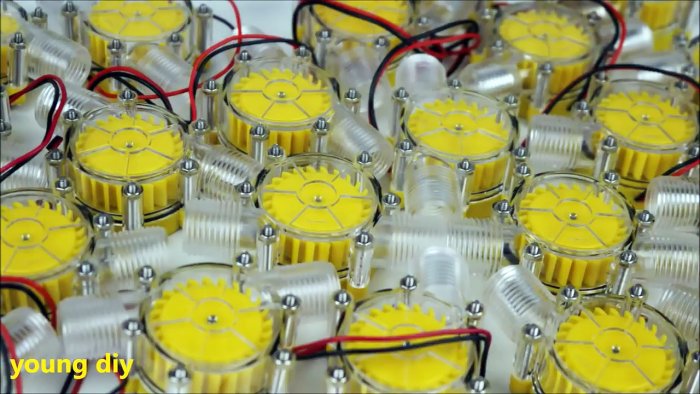

Данная гидротурбина вырабатывает напряжение в промежутке 12-22 В и выдает мощность в районе 10-20 Вт.

Ставим мини гидроэлектростанцию на ручье

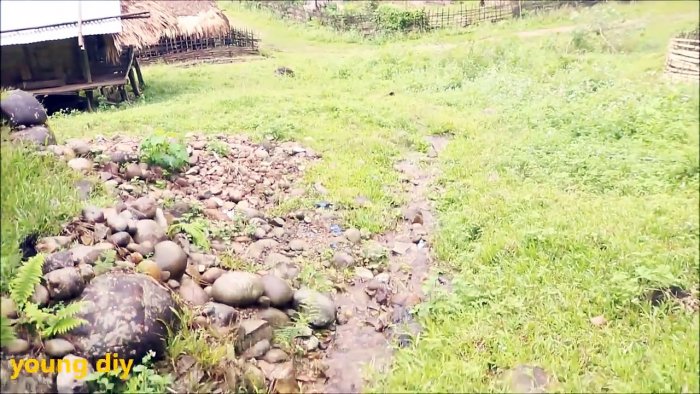

Выбираем и находи ручей. Он не обязательно должен иметь сильное течение.
Бесплатная энергия из ручья Мини ГЭС своими руками

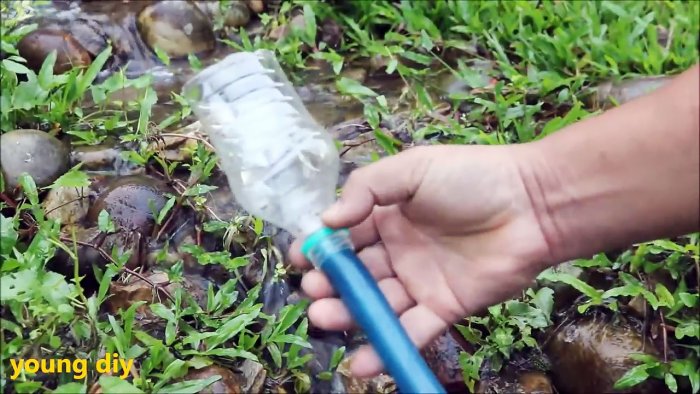

Отрезаем от бутылки половину. И вставляем горлышком в шланг. Это будет своеобразная заборная воронка воды.
Бесплатная энергия из ручья Мини ГЭС своими руками

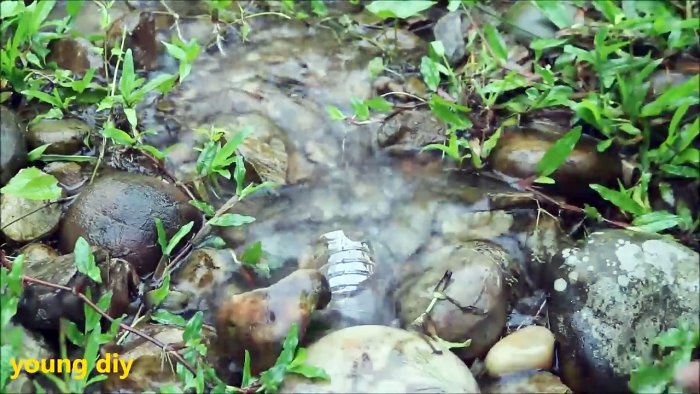

Опускаем ее в ручей и подпираем камнями, чтобы всю конструкцию не смыло.
Бесплатная энергия из ручья Мини ГЭС своими руками
Теперь вода отлично затекает прямо в шланг.
Бесплатная энергия из ручья Мини ГЭС своими руками

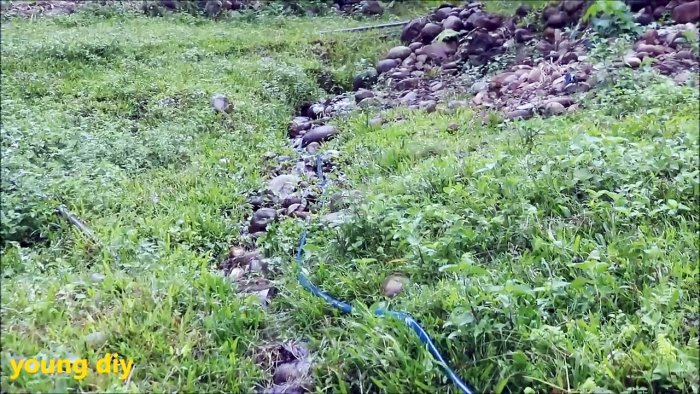

Прокладываем шланг вдоль ручья.
Бесплатная энергия из ручья Мини ГЭС своими руками

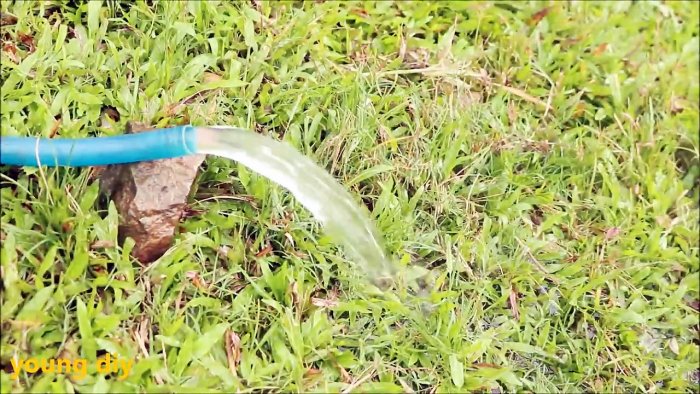

В результате, в шланге образуется давление воды. И чем длиннее будет шланг и круче уклон, тем сильнее будет давление в нем.
Бесплатная энергия из ручья Мини ГЭС своими руками

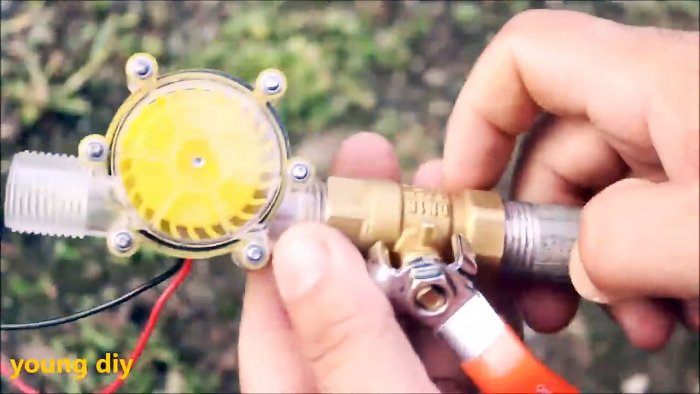

К мини турбине прикручиваем шаровый кран, трубку-переходник на шланг.
Бесплатная энергия из ручья Мини ГЭС своими руками

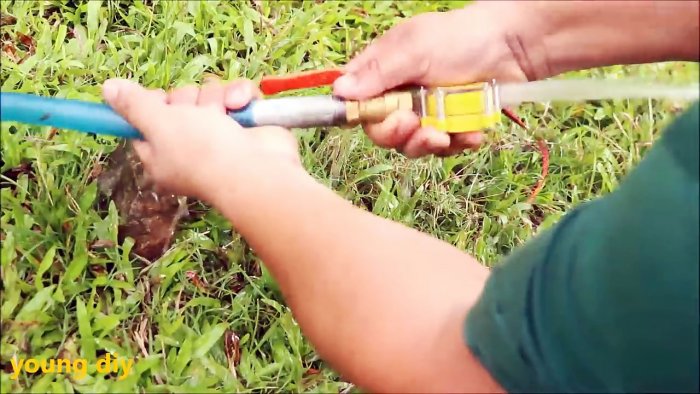

Одеваем переходник на шланг.
Бесплатная энергия из ручья Мини ГЭС своими руками

Наша ГЭС готова к работе! Открываем шаровый кран.
Бесплатная энергия из ручья Мини ГЭС своими руками

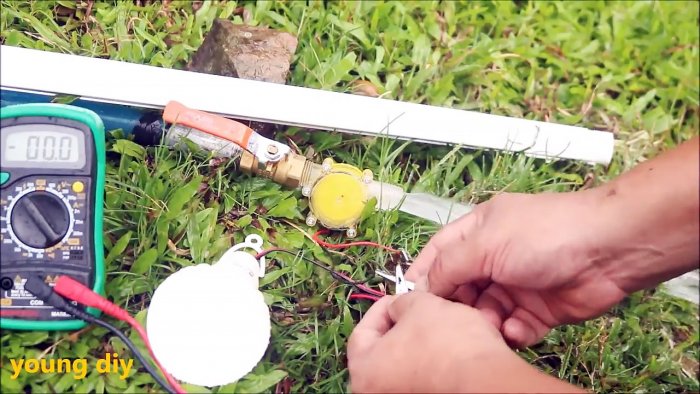

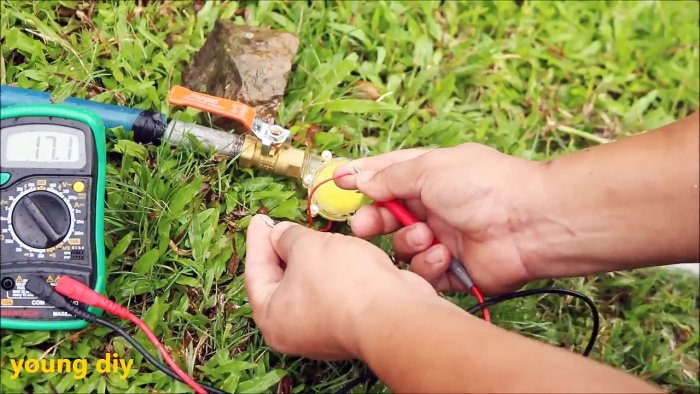

Турбина работает. Замеряем выходное напряжение. Оно, в данный момент, равно 17 В.
Бесплатная энергия из ручья Мини ГЭС своими руками

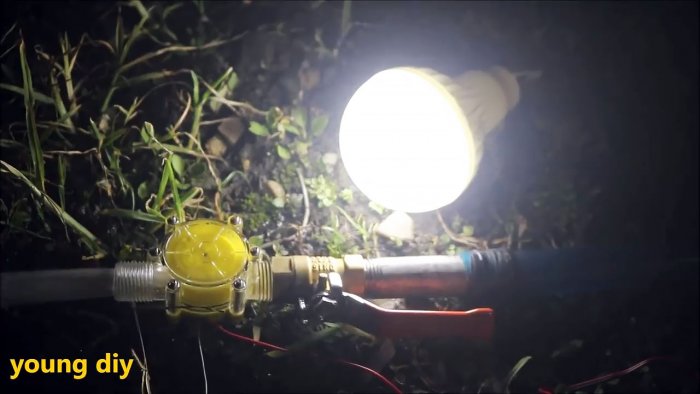

Подключаем лампочку на 12 В — 3 Вт.
Бесплатная энергия из ручья Мини ГЭС своими руками
Электричества хватает с лихвой.
Бесплатная энергия из ручья Мини ГЭС своими руками

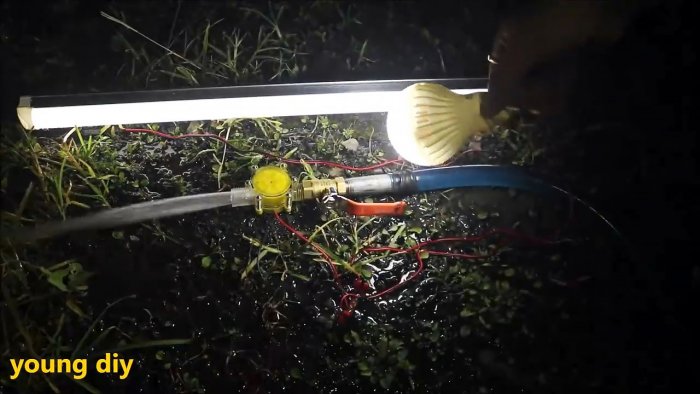

Мощность турбины хватает, чтобы подключить даже два источника света.
Бесплатная энергия из ручья Мини ГЭС своими руками

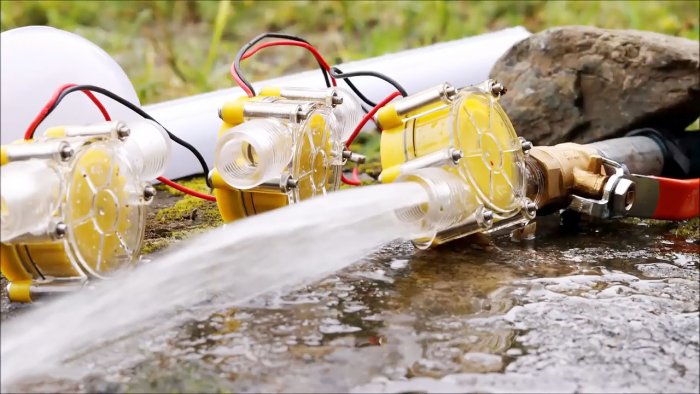

Если напор воды в шланге позволяет, то на выход можно поставить не одну, а даже две турбины последовательно.
Я думаю применение данной конструкции точно найдется.

Смотрите видео


Самодельная мини гидроэлектростанция на речке в лесу: фото, видео и описание

Отец с сыном, построили своими руками мини гидроэлектростанцию на небольшой речке в лесу, и полностью обеспечивают свой дом электроэнергией.

Отец, автора, живёт в Архангельской области, в небольшом доме на окраине леса, рядом с домом протекает речушка. Чтобы обеспечить себя электричеством, умельцы сделали плотину и построили мини ГЭС.

Плотина сделана таким образом, чтобы полностью не перекрывать реку, вся рыба и прочая живность может беспрепятственно плыть по ответвлению русла реки.

В плотине проложена труба, с одной стороны сделана задвижка, чтобы можно было перекрыть поток воды для ремонта турбины. На выходе из трубы, установлена турбина, которая вращает вал.

Вал передаёт крутящий момент на шкив и генератор. Сам вал имеет несколько изгибов, сделанных из гранат от переднеприводного ВАЗа.

На фото показана самодельная ступица и крыльчатка турбины мини ГЭС. Подшипники здесь деревянные.

Направленный поток воды, попадает на крыльчатку и вращает турбину. Далее, турбина крутит вал, крутящий момент передаётся на шкив от комбайна.

От большого шкива идёт ременная передача на маленький шкив генератора.

Сам генератор, это переделанный асинхронный двигатель. Статор перемотан более толстой проволокой, а ротор переделан, установлены неодимовые магниты.



Генератор заряжает автомобильные аккумуляторы, подключённые к самодельному преобразователю. На выходе система выдаёт 220 вольт. Мощность мини ГЭС составляет 600 ватт в час.



0,6 кВт, что выдаёт электростанция, вполне достаточно для постоянно работающего холодильника, освещения в доме и на пасеке и прочих бытовых приборов.

Таким образом, отец и сын, построили собственную мини гидроэлектростанцию и обеспечили себя электричеством. Самоделка постоянно модернизируется и усовершенствуется, уже использовано несколько вариантов генераторов, в планах у умельцев, поставить более мощный генератор на 2 кВт.


Небольшой видео обзор мини ГЭС:

Автор самоделки: Илья Петрович.

Самодельная гидроэлектростанция из старой стиральной машины

Меня всегда привлекало получение бесплатной энергии из природных ресурсов. И как-то у меня зародилась идея сделать простую мини электростанцию, которая бы вырабатывала электричество из проходящего мимо водяного ручья.
Самодельная гидроэлектростанция из старой стиральной машины

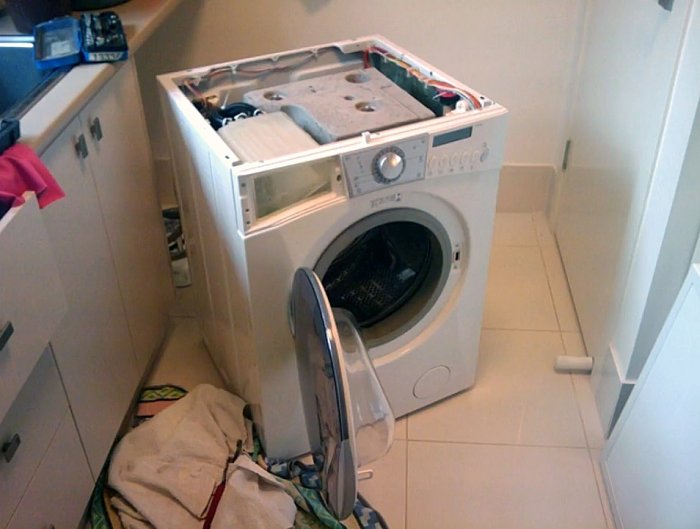

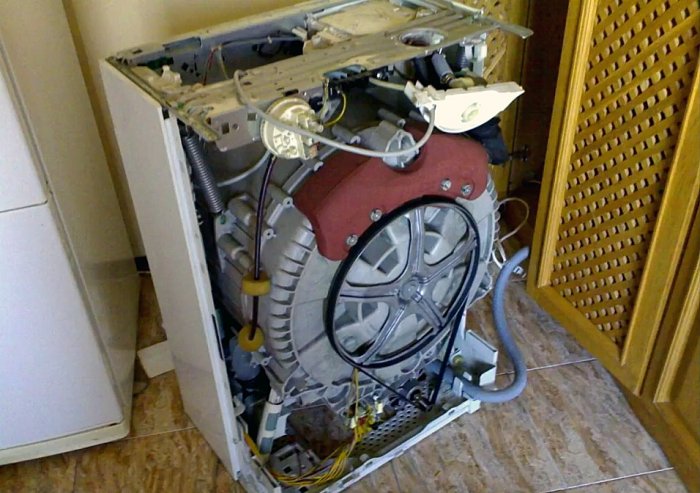

Все началось с идеи использовать барабан старой стиральной машины в качестве водяного колеса – миниатюрной самодельной гидроэлектростанции.
Самодельная гидроэлектростанция из старой стиральной машины
Самодельная гидроэлектростанция из старой стиральной машины

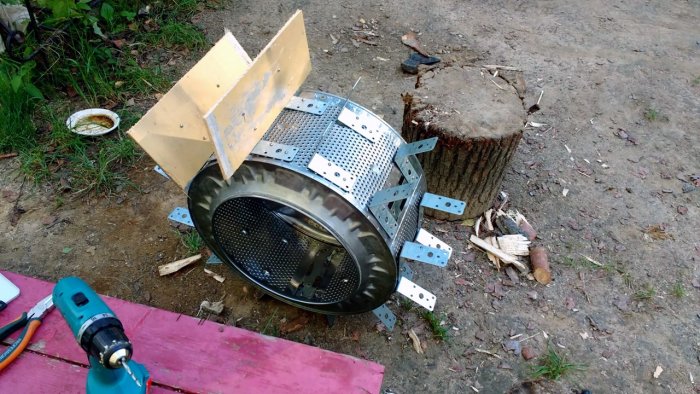

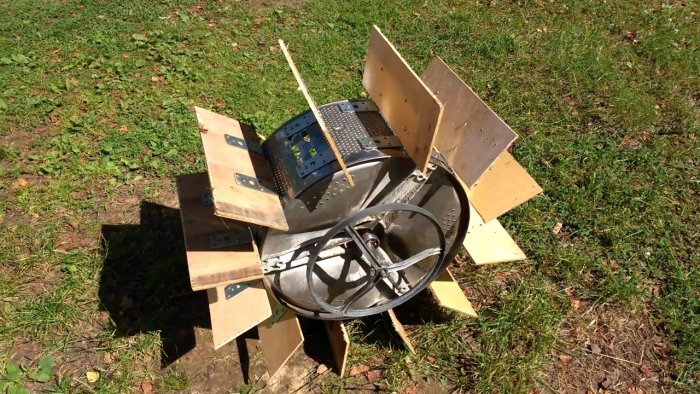

К барабану с помощью металлических уголков были прикреплены прямые лопасти из влагостойкой фанеры.
Самодельная гидроэлектростанция из старой стиральной машины
Самодельная гидроэлектростанция из старой стиральной машины
Крутящий момент с водяного колеса передается за счет ремня на велосипедную динамо-машину (генератор постоянного тока). Выработанная электроэнергия поступает на светодиод. Достаточно рукой слегка прокрутить колесо, и светодиод начнет мигать.
Самодельная гидроэлектростанция из старой стиральной машины
Самодельная гидроэлектростанция из старой стиральной машины

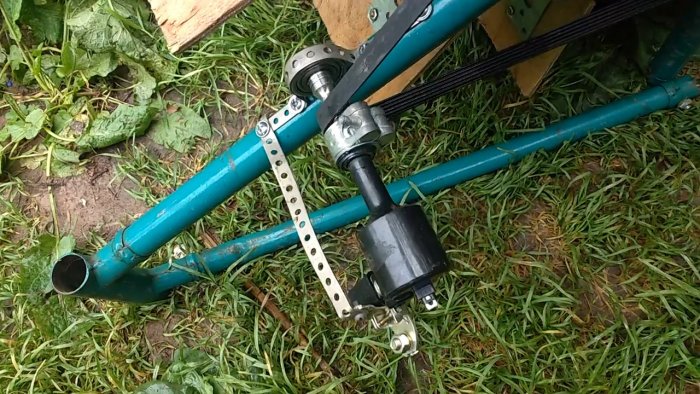

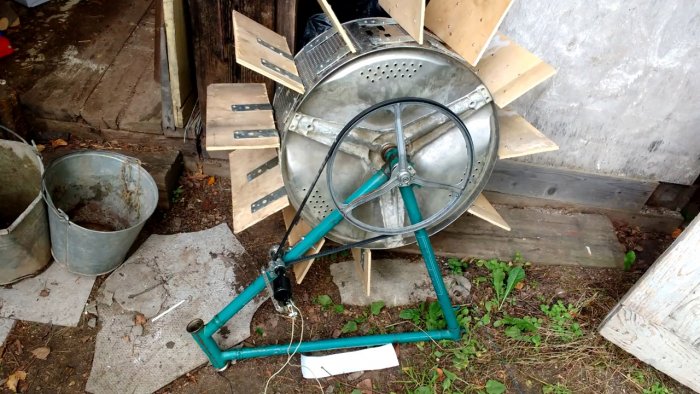

Основа всей конструкции – велосипедная рама.
Самодельная гидроэлектростанция из старой стиральной машины

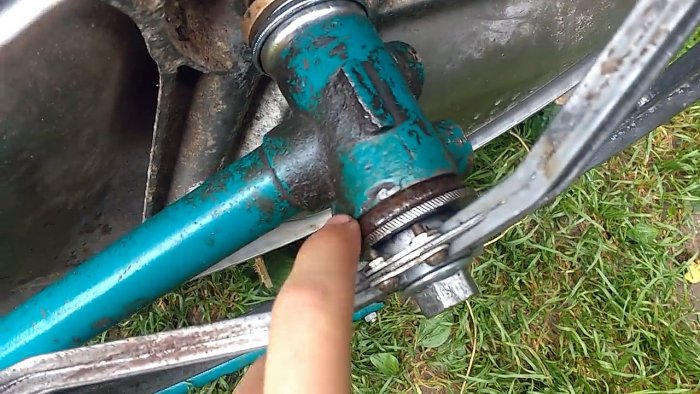

Два подшипника позволяют водяному колесу свободно крутится.
Самодельная гидроэлектростанция из старой стиральной машины

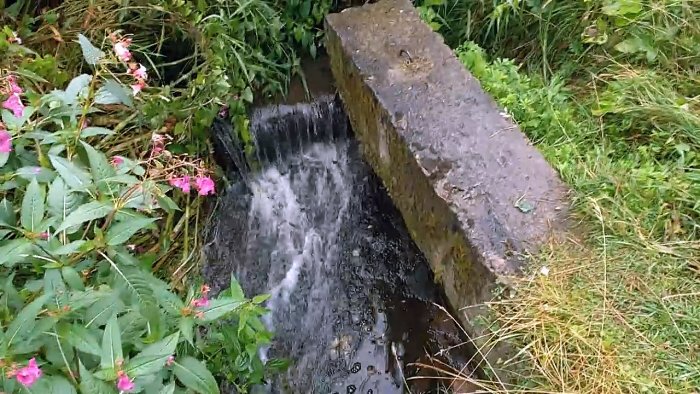

Первые испытания на маленькой речке показали, что водяное колесо на раме установлено слишком высоко, что не дает потоку воды его нормально раскручивать.
После небольших изменений в конструкции рамы колесо стало располагаться ниже и скорость вращения резко возросла. Как результат, начала вращаться динамо-машина и светодиод на 4,5 В загорелся.
Самодельная гидроэлектростанция из старой стиральной машины
Вот так из старого хлама получилась самодельная гидроэлектростанция.

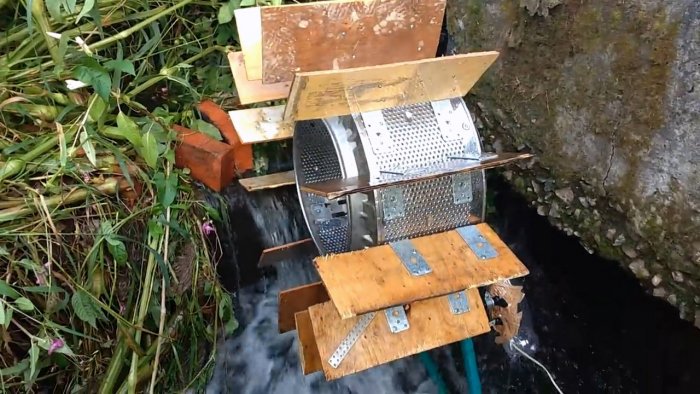

Далее мини ГЭС в сборе была установлена на небольшой ручей.
Самодельная гидроэлектростанция из старой стиральной машины
Самодельная гидроэлектростанция из старой стиральной машины

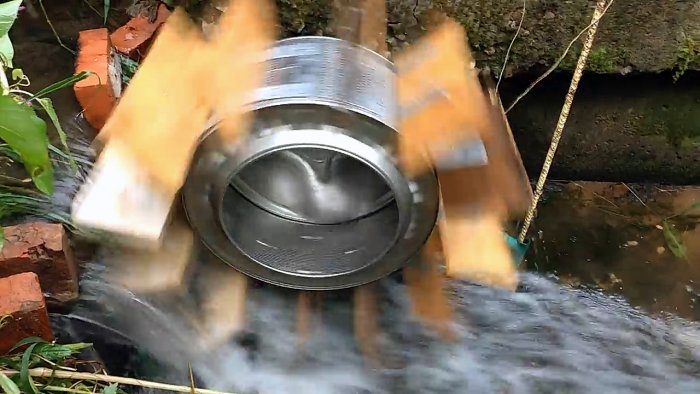

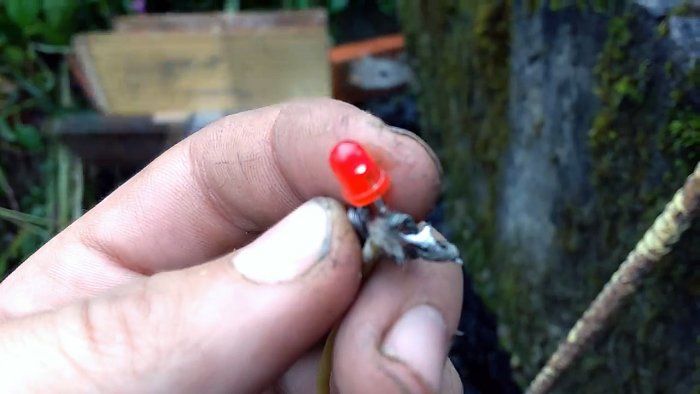

Вырабатывает она всего несколько вольт, но их достаточно для свечения светодиода.
Самодельная гидроэлектростанция из старой стиральной машины
Это был неплохой эксперимент для начала.

Смотрите видео



Дальнейшее усовершенствование в проекте


Дальнейшее усовершенствование водяного колеса должны затронуть:
  • Построить мини-дамбу для увеличения напора воды. При этом полностью речку не планируется перегораживать, чтобы рыба могла уходить во втором потоке.
  • Под дамбой установить трубу, по которой вода будет поступать на самодельную турбину. В трубе устроить кожух из транспортерной резиновой ленты. Перекрыв поток воды через трубу можно провести обслуживание механизмов.
  • По расчетам, турбина будет выдавать мощность примерно в два раза больше, чем водяное колесо. Кроме того, замена водяного колеса на турбину должна снять проблему замерзания в зимнее время.
  • Поток воды будет раскручивать турбину, передавая крутящий момент генератору. Держаться турбина будет на двух подшипниках, изготовленных из массива дерева. При регулярном смазывании они прослужат долго. Упорная шайба будет удерживать механизм от бокового смещения.
  • Изготовить металлические лопатки, рассчитав угол, под которым их нужно загнуть (от этого параметра зависит мощность гидроэлектростанции). Лопатки прикрутить нужно будет с использованием резиновых прокладок, чтобы избежать их отрыва.
  • Для передачи крутящего момента использовать собранный из труб вал.
  • Установить генератор. На генератор поставить шкив меньшего размера, чем установленный на валу. Это позволит повысить обороты, что необходимо для эффективной работы генератора.

Генератор должен выдавать порядка 600 Вт электроэнергии. Это даст возможность подключать бытовую технику. Если следующий этап эксперимента завершится удачно, можно будет подумать о дальнейшей модернизации с тем, чтобы вырабатывать несколько киловатт электроэнергии.

Гидроэлектростанция своими руками на приусадебном участке

Самодельная мини гидроэлектростанция, сделанная своими руками: фото с описанием, а также несколько видео где показана работа мини ГЭС.

У автора возле придомового участка протекает небольшой ручей, это натолкнуло его на мысль о постройке мини гидроэлектростанции чтобы иметь возможность получить дополнительную электроэнергию для освещения дома и работы маломощных бытовых приборов.

Далее представлены фото с описанием самоделки.

Первым делом автор построил из камней и бетона на ручье запруду, чтобы создать направленный поток воды на турбину.

Турбина была изготовлена самостоятельно из влагостойкой фанеры толщиной 13 мм.

В результате получилось колесо диаметром 1200 мм и шириной 600 мм, конструкцию дополнительно покрыли водоотталкивающим покрытием.

Крепление под турбину сделано из дубового бруса, вся установка закреплена анкерами к бетонному основанию, отлитому на дне ручья.

В этой самодельной мини ГЭС использован генератор Wind blue Power Permanent Magnet Generator, он способен вырабатывать 12 V уже при 130 оборотах в минуту. Обычный автомобильный генератор сюда не подходит, так как выдает 12 V более чем на 1000 об/мин. Крутящий момент передаётся из турбины на генератор цепной передачей.

По началу турбина вращалась не достаточно быстро и автор решил сделать под запрудой дополнительную ступень, на которой вода собиралась в узкое жерло и с большей силой падала на лопасти колеса.

К генератору подключена пара автомобильных аккумуляторов 12V по 110А и инвертор.

Выходная мощность мини гидроэлектростанции — 50 Вт, на пике выдает до 500 Вт.

На мой взгляд, задумка неплохая, установку можно усовершенствовать, конечно её мощности не хватит для полноценного энергоснабжения дома, но как дополнительный источник бесплатного электричества вполне подойдёт.

Рекомендую посмотреть несколько видео от автора самоделки.

Колесо турбина для генератора.

Самодельная мини ГЭС в работе.

Видео: турбина гидроэлектростанции при полной нагрузке.

Бесплатное электричество — мини ГЭС своими руками

mini ges

Если у Вашего жилища протекает река или даже небольшой ручей, то с помощью самодельной мини ГЭС Вы можете получить бесплатную электроэнергию. Возможно это будет не очень большое пополнение бюджета, но осознание того, что у Вас есть своя собственная электроэнергия — стоит гораздо дороже. Ну а если, например на даче, нет центрального электроснабжения — то даже небольшие мощности электроэнергии будут просто необходимы. И так, для создания самодельной гидроэлектростанции необходимо как минимум два условия — наличие водяного ресурса и желание.

Если и то и другое присутствует, то  то первое, что нужно сделать – это измерить скорость потока реки. Сделать это очень просто —  бросаете в реку веточку и замерьте время, в течении которого она проплывет 10 метров. Поделив метры на секунды, вы получите скорость течения в м/с. Если скорость меньше 1 м/с, то продуктивной мини ГЭС не получится. В этом случае можно попробовать увеличить скорость потока искусственно заузив русло или сделав небольшую плотину, если имеете дело с не большим ручьем.

Для ориентира, можно использовать соотношение между скоростью потока в м/с и мощностью снимаемой электроэнергии с вала винта в кВт (диаметр винта 1 метр). Данные экспериментальные, в реальности полученная мощность зависит от многих факторов, но для оценки подойдет.Так:

0.5 м/с – 0.03 кВт,
0.7 м/с – 0.07 кВт,
1 м/с – 0.14 кВт,
1.5 м/с – 0.31 кВт,
2 м/с – 0.55 кВт,
2.5 м/с – 0.86 кВт,
3 м/с -1.24 кВт,
4 м/с – 2.2 кВт и т.д.

Мощность самодельной мини ГЭС пропорциональна кубу скорости потока. Как уже указывалось, если скорость течения  недостаточная, попробуйте ее искусственно увеличить, если это конечно возможно.

Типы мини-ГЭС

Существует несколько основных вариантов самодельных мини гидроэлектростанций.

Водяное колесо

vodyanoe koleso mini ges

Это колесо с лопастями, установленное перпендикулярно поверхности воды. Колесо погружено в поток меньше чем наполовину. Вода давит на лопасти и вращает колесо. Существуют также колеса-турбины со специальными лопатками, оптимизированными под струю жидкости. Но это достаточно сложные конструкции скорее заводского, чем самодельного изготовления.

Ротор Дарье

rotor darrieus mini ges

Это ротор с вертикальной осью вращения, используемый для генерации электрической энергии. Вертикальный ротор, который вращается за счет разности давлений на его лопастях. Разница давлений создается за счет обтекания жидкостью сложных поверхностей. Эффект подобен подъемной силе судов на подводных крыльях или подъемной силе крыла самолета. Эта конструкция  была запатентована Жорж Жан-Мари Дарье, французским авиационным инженером в 1931 году. Также часто используется в конструкциях ветрогенераторов.

Гирляндная ГЭС

girlyandnaya mini ges

Гидроэлектростанция состоит из легких турбин — гидровингроторов, нанизанных и жестко закрепленными в виде гирлянды на тросе, переброшенном через реку. Один конец троса закрепляется в опорном подшипнике, второй — вращает ротор генератора. Трос в этом случае играет роль своеобразного вала, вращательное движение которого передается к генератору. Поток воды вращает роторы, роторы вращают трос.

Пропеллер

propelernaya mini ges

Также заимствован из конструкций ветровых электростанций, такой себе «подводный ветряк» с вертикальным ротором. В отличие от воздушного, подводный пропеллер имеет лопасти минимальной ширины. Для воды достаточно ширины лопасти всего в 2 см. При такой ширине будет минимальное сопротивление и максимальная скорость вращения. Такая ширина лопастей выбиралась для скорости потока 0.8-2 метра в секунду. При больших скоростях, возможно, оптимальны другие размеры. Пропеллер движется не за счет давления воды, а за счет возникновения подъемной силы. Так же как крыло самолета. Лопасти пропеллера движутся поперек потока, а не увлекаются потоком в направлении течения.

Преимущества и недостатки различных систем самодельной мини ГЭС

Недостатки гирляндной ГЭС очевидны: большая материалоемкость, опасность для окружающих ( длинный подводный трос, скрытые в воде роторы, перегораживание реки), низкий КПД. Гирляндная ГЭС – это своего рода небольшая плотина. Целесообразно использовать в безлюдных, удаленных местах с соответствующими предупредительными знаками. Возможно потребуется разрешение властей и экологов. Второй вариант — небольшой ручей у Вас в огороде.
 Ротор Дарье  — сложен в расчете и изготовлении. В начале работы его нужно раскрутить. Но он привлекателен тем, что ось ротора расположена вертикально и отбор мощности можно производить над водой, без дополнительных передач. Такой ротор будет вращаться при любом изменении направления потока — это плюс.

Наибольшее распространение при построении самодельных гидроэлектростанций получили схемы пропеллера и водяного колеса. Так как эти варианты сравнительно просты в изготовлении, требуют минимальных расчетов и реализуются при минимальных затратах, имеют высокий КПД, просты в настройке и эксплуатации.

Если у Вас нет водяного энергоресурса можете самостоятельно сделать домашнюю ветроэлектростанцию.

Пример простейшей мини-ГЭС

Простейшую гидроэлектростанцию можно быстро соорудить из обычного велосипеда с динамкой для велофары. Из оцинкованного железа или не толстого листового алюминия  надо заготовить несколько лопастей (2-3). Лопасти должны быть длиной от обода колеса до втулки, а шириной 2-4 см. Эти лопасти устанавливаются между спицами любым подручным способом или заранее заготовленными креплениями.
Если вы используете две лопасти, то установите их напротив друг друга. Если захотите добавить большее количество лопастей, то разделите окружность колеса на число лопастей и установите их через равные промежутки. С глубиной погружения колеса с лопастями в воду можете поэкспериментировать. Обычно его погружают от одной трети до половины.
Вариант походной ветроэлектростанции рассматривался ранее.

velo koleso mini ges

Такая микро ГЭС не занимает много места и отлично послужит  велотуристам — главное наличие ручья или речушки  — что обычно и есть в месте разбивки лагеря. Мини ГЭС из велосипеда сможет освещать палатку и заряжать сотовые телефоны или другие гаджеты.


Бесплатное электричество — мини ГЭС своими руками

Если у Вашего жилища протекает река или даже небольшой ручей, то с помощью самодельной мини ГЭС Вы можете получить бесплатную электроэнергию. Возможно это будет не очень большое пополнение бюджета, но осознание того, что у Вас есть своя собственная электроэнергия — стоит гораздо дороже. Ну а если, например на даче, нет центрального электроснабжения — то даже небольшие мощности электроэнергии будут просто необходимы. И так, для создания самодельной гидроэлектростанции необходимо как минимум два условия — наличие водяного ресурса и желание.

Если и то и другое присутствует, то то первое, что нужно сделать – это измерить скорость потока реки. Сделать это очень просто — бросаете в реку веточку и замерьте время, в течении которого она проплывет 10 метров. Поделив метры на секунды, вы получите скорость течения в м/с. Если скорость меньше 1 м/с, то продуктивной мини ГЭС не получится. В этом случае можно попробовать увеличить скорость потока искусственно заузив русло или сделав небольшую плотину, если имеете дело с не большим ручьем.

Для ориентира, можно использовать соотношение между скоростью потока в м/с и мощностью снимаемой электроэнергии с вала винта в кВт (диаметр винта 1 метр). Данные экспериментальные, в реальности полученная мощность зависит от многих факторов, но для оценки подойдет. Так:

  • 0.5 м/с – 0.03 кВт,
  • 0.7 м/с – 0.07 кВт,
  • 1 м/с – 0.14 кВт,
  • 1.5 м/с – 0.31 кВт,
  • 2 м/с – 0.55 кВт,
  • 2.5 м/с – 0.86 кВт,
  • 3 м/с -1.24 кВт,
  • 4 м/с – 2.2 кВт и т.д.

Мощность самодельной мини ГЭС пропорциональна кубу скорости потока. Как уже указывалось, если скорость течения недостаточная, попробуйте ее искусственно увеличить, если это конечно возможно.

Типы мини-ГЭС

Существует несколько основных вариантов самодельных мини гидроэлектростанций.

Это колесо с лопастями, установленное перпендикулярно поверхности воды. Колесо погружено в поток меньше чем наполовину. Вода давит на лопасти и вращает колесо. Существуют также колеса-турбины со специальными лопатками, оптимизированными под струю жидкости. Но это достаточно сложные конструкции скорее заводского, чем самодельного изготовления.


Это ротор с вертикальной осью вращения, используемый для генерации электрической энергии. Вертикальный ротор, который вращается за счет разности давлений на его лопастях. Разница давлений создается за счет обтекания жидкостью сложных поверхностей. Эффект подобен подъемной силе судов на подводных крыльях или подъемной силе крыла самолета. Эта конструкция была запатентована Жорж Жан-Мари Дарье, французским авиационным инженером в 1931 году. Также часто используется в конструкциях ветрогенераторов.

Гирляндная гидроэлектростанция состоит из легких турбин — гидровингроторов, нанизанных и жестко закрепленными в виде гирлянды на тросе, переброшенном через реку. Один конец троса закрепляется в опорном подшипнике, второй — вращает ротор генератора. Трос в этом случае играет роль своеобразного вала, вращательное движение которого передается к генератору. Поток воды вращает роторы, роторы вращают трос.


Также заимствован из конструкций ветровых электростанций, такой себе «подводный ветряк» с вертикальным ротором. В отличие от воздушного, подводный пропеллер имеет лопасти минимальной ширины. Для воды достаточно ширины лопасти всего в 2 см. При такой ширине будет минимальное сопротивление и максимальная скорость вращения. Такая ширина лопастей выбиралась для скорости потока 0.8-2 метра в секунду. При больших скоростях, возможно, оптимальны другие размеры. Пропеллер движется не за счет давления воды, а за счет возникновения подъемной силы. Так же как крыло самолета. Лопасти пропеллера движутся поперек потока, а не увлекаются потоком в направлении течения.

Преимущества и недостатки различных систем самодельной мини ГЭС

Недостатки гирляндной ГЭС очевидны: большая материалоемкость, опасность для окружающих ( длинный подводный трос, скрытые в воде роторы, перегораживание реки), низкий КПД. Гирляндная ГЭС – это своего рода небольшая плотина. Целесообразно использовать в безлюдных, удаленных местах с соответствующими предупредительными знаками. Возможно потребуется разрешение властей и экологов. Второй вариант — небольшой ручей у Вас в огороде.

Ротор Дарье — сложен в расчете и изготовлении. В начале работы его нужно раскрутить. Но он привлекателен тем, что ось ротора расположена вертикально и отбор мощности можно производить над водой, без дополнительных передач. Такой ротор будет вращаться при любом изменении направления потока — это плюс.

Наибольшее распространение при построении самодельных гидроэлектростанций получили схемы пропеллера и водяного колеса. Так как эти варианты сравнительно просты в изготовлении, требуют минимальных расчетов и реализуются при минимальных затратах, имеют высокий КПД, просты в настройке и эксплуатации.

Пример простейшей мини-ГЭС

Простейшую гидроэлектростанцию можно быстро соорудить из обычного велосипеда с динамкой для велофары. Из оцинкованного железа или не толстого листового алюминия надо заготовить несколько лопастей (2-3). Лопасти должны быть длиной от обода колеса до втулки, а шириной 2-4 см. Эти лопасти устанавливаются между спицами любым подручным способом или заранее заготовленными креплениями.

Если вы используете две лопасти, то установите их напротив друг друга. Если захотите добавить большее количество лопастей, то разделите окружность колеса на число лопастей и установите их через равные промежутки. С глубиной погружения колеса с лопастями в воду можете поэкспериментировать. Обычно его погружают от одной трети до половины.

Вариант походной ветроэлектростанции рассматривался ранее.

Такая микро ГЭС не занимает много места и отлично послужит велотуристам — главное наличие ручья или речушки — что обычно и есть в месте разбивки лагеря. Мини ГЭС из велосипеда сможет освещать палатку и заряжать сотовые телефоны или другие гаджеты.

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
