Коптильня холодного копчения своими руками

Далеко не все могут отказаться от таких копченостей как: мясо, нежная рыба и курица. Всем известно, что такая еда по своему происхождению не может быть невкусной. Но покупать такие вкусности не каждый решится в магазине, потому что не понятно из чего их там вообще производят.

Многие производители в целях экономии и больше притока денежных средств используют жидкий дым во время приготовления. И в результате вкус у копченостей получается совсем другой, а также жидкий дым совсем не полезен для здоровья.

Лучше всего если мясо коптится в домашних условиях, тогда вы будете уверены, что это не так вредно, как копчености в супермаркете. Вкус самостоятельно закопченных продуктов также отличается в лучшую сторону.

В этой статье мы вам расскажем как изготавливается простая коптильня холодного копчения своими руками.

Содержимое обзора:

Как устроена коптильня холодного копчения?

Размеры коптильни холодного копчения нам абсолютно не важны, вы можете сделать коптильню таких размеров, какие только придут к вам в голову. Сейчас мы подробнее рассмотрим из каких частей состоит установка холодного копчения.

Камера для копчения

В этой камере будут находиться продукты для копчения, к ней подсоединяется трубопровод для подачи дыма. Также в камере следует предусмотреть металлические решетки для укладывания продуктов.

Как сделать коптильню холодного копчения своими руками?

Изначально любая обработка продуктов (в том числе и термическая) была связана с необходимостью продления их срока годности, и особенно актуальным это было для белковых продуктов: мяса, рыбы. Небольшая коптильня холодного копчения своими руками на участке позволяет получить полюбившиеся деликатесы, вкус которых, наверняка, не изменился за много столетий, так как применяемая технология осталась той же.

Содержание этой статьи

Кроме того, такой способ приготовления еды позволяет сделать определенные запасы провизии, позволяя сохранить и «законсервировать» продукты, особенно если учитывать, что коптить можно не только рыбу или мясо, но и фрукты.

коптилка холодного копчения своими руками

По данной теме есть похожая статья — Коптильня горячего копчения своими руками.

Обработка продуктов методом холодного копчения

icon
Копчение представляет собой особый вид тепловой обработки продуктов с помощью дыма, от температуры которого зависит и его вид: горячее или холодное.

Для первого особых ограничений по температуре нет, и она составляет от 50 °C и выше, для холодного копчения предел не превышает 40-50 °C (оптимально – 25-35 °C).

Обработка дымом придает продуктам специфический приятный аромат, но не только: во время холодного копчения происходит потеря влаги и консервация, благодаря которой срок хранения увеличивается до 1 года.

Кроме температурного режима, между горячим и холодным копчением имеется еще одно различие – время обработки: в первом случае для этого достаточно нескольких часов (

в зависимости от вида продукта оно составляет 6-10 часов).

При холодном способе время обработки достигает нескольких суток: в среднем этот срок составляет 5-8 дней, но в некоторых случаях может достигать несколько недель.

как сделать коптильню холодного копчения с дымогенератором

Но главное отличие – сама коптильня: при холодном способе обработки требуется специальная подготовка дыма и в том числе его охлаждение до нужной температуры.

Достичь этого можно, если сконструированная и возведенная коптилка холодного копчения своими руками соответствует определенным требованиям и, несмотря на то, что изготовить ее можно из самых разных материалов, в том числе и подручных, в ее конструкции должны обязательно присутствовать несколько обязательных элементов.

iconОбязательно должны быть две камеры: первая – дымогенераторная, для охлаждения дыма до нужной температуры, а вторая – непосредственно для самого процесса копчения.

Транспортировка дыма проводится по трубам – специальному дымоходу, длина которого составляет от 8 до 12 м. При этом температурный режим легче всего контролировать с помощью специальных устройств: дымогенератора или обычного вентилятора, который тоже способен обеспечивать нужную тягу, а соответственно регулировать температуру.

Общие конструктивные элементы конструкции для холодного копчения

Схематически конструкция коптильни может иметь следующий вид:

  • топка, в которой происходит процесс сгорания щепы или опилок, заготовленных специальным образом из особых пород древесины;
  • перфорированная крышка для дымогенераторной камеры, которая в зависимости от конструкции топки может устанавливаться сверху, а также на передней или одной из боковых стенок;
  • дымоход, представляющий собой канал из труб и служащий для транспортировки дыма, который, перемещаясь по нему, теряет свою первоначальную температуру;
  • коптильная камера, в которой происходит процесс обработки продуктов. В некоторых случаях она может снабжаться цоколем, например, возведенным из кирпича, но вполне приспособлены для работы и конструкции без дна – их, как правило, изготавливают из листового металла или из старых холодильников, газовых баллонов и других изделий, эксплуатация которых по прямому назначению уже невозможна;холодное копчение в домашних условиях
  • металлическая решетка перед входом в коптильню, служащая для предотвращения доступа копоти с размером ячеек от 3 до 5 мм;
  • перекладины или другие конструктивные элементы с крюками, на которые подвешиваются подготовленные к копчению продукты;
  • крышка коптильни с трубой для отвода дыма;
  • поддон или другая емкость для сбора жидкости.

Холодное копчение продуктов нельзя считать исключительно термической обработкой, механизм обработки несколько иной, так как в этом случае, по сути, происходит насыщение мяса, рыбы и т. д. дымом в результате окуривания, которое должно быть равномерным.

Но дым при этом должен быть очищен от угарного газа, удаление которого производится еще до его попадания в коптильную камеру. Только в этом случае продукты равномерно насытятся «легким дымком», в котором нет никаких вредных соединений и примесей.

Если планируется регулярно практиковать холодное копчение в домашних условиях, то важно знать, как правильно рассчитывать оптимальную температуру второй камеры.

iconВ этом случае все определяет степень засолки продукта: чем она выше, тем холоднее должен быть дым.

Именно из-за этого и существует такой разбег в температурном режиме от 25 до 40-50 °C.

Коптилка холодного копчения своими руками, видео:

Щепа для копчения

Для достижения нужного результата при обработке продуктов методом холодного копчения должное внимание нужно уделить подготовке материала, который будет закладываться в топку – это могут быть опилки или щепа, изготовленные из древесины определенных пород дерева.

iconИз-за высокого содержания смол полностью исключено использование материалов, полученных из хвойных пород дерева: сосны и ели.

Непригодна также и осина – лучшим выбором будут фруктовые деревья, но вполне могут использоваться и ольха с березой или клен, а также можжевельник с черемухой, облепихой и другие кустовые растения, но только после подготовки.

Например, кору с ольхи рекомендуется предварительно снять, чтобы исключить появление характерной горечи после копчения продуктов.

Но при наличии выбора лучше использовать щепу или

опилки для копчения, полученные из фруктовых деревьев: яблони, сливы, вишни, груши и других, но обязательно хорошо просушенных.

А применение стружки или щепы из можжевельника вместе с остатками ягод и хвои позволит получить в собственной коптильне настоящие мясные и рыбные деликатесы.

Дымогенератор для коптильни: функциональное назначение и особенности конструкции

Во многом результат копчения и качество полученных после этого продуктов зависит от такого элемента, как дымогенератор, который отвечает за интенсивность снижения температуры подаваемого дыма.

Кроме того, с учетом долгосрочности процесса холодного копчения этому прибору отводится и другая важная роль – контроль интенсивности процесса горения и соответственно количества генерируемого дыма.

Поэтому перед тем как сделать коптильню холодного копчения с дымогенератором следует решить вопрос, изготавливать эту конструкцию тоже самостоятельно или установить заводской прибор по подобию тех, которые устанавливаются в промышленных коптильнях, оборудованных электрическими нагревательными элементами.

Использование заводских образцов позволит также свести к минимуму контроль над процессом копчения, так как этот прибор будет в автоматическом режиме контролировать и генерирование дыма, и степень его остужения до заданных параметров.

коптильня из бочки своими руками

Конечно, процесс холодного копчения, для которого применяется самодельная коптильня, можно производить и без установки дымогенератора.

iconНо именно его наличие в установке существенно влияет на вкусовые качества продукта, который приобретает более яркий и характерный оттенок.

Стоит обратить внимание и на то, что использование этой небольшой конструкции, состоящей из рамы, вентилятора и электропривода, позволяет даже увеличить срок хранения, так как копчение в этом случае происходит с точным соблюдением технологии.

Хотя самостоятельно можно изготовить прибор и с механическим принципом действия, используя для этого даже подсобные материалы, например, пустые консервные банки и медную трубу.

iconВ этом случае также потребуются сгоны, хомуты и гайки, а также компрессор, который и будет отвечать за работу такой установки.
Дымогенератор для холодного копчения. Видео:

Строительство коптильни для дачи: когда сложное становится простым

Многие владельцы дач и частных домов при наличии возможности устройства коптильни на своем участке сразу отбрасывают эту идею, считая ее очень сложной и затратной, особенно с учетом времени обработки продуктов.

Такая позиция, вероятно, связана с тем, что сам процесс копчения кажется очень сложным и длительным, но это не так, тем более что возможностей и вариантов возведения такой конструкции существует множество, но для начала следует рассмотреть классические – из кирпича или дерева.

iconЧтобы в процессе строительства не возникло сложностей, рекомендуется изготовить план-чертеж с нанесением на него всех размеров конструкции.

1. А для начала необходимо определиться с расположением этого строения на участке с учетом того, что между дымогенераторной и коптильной камерами должно быть расстояние 8-10 м, но которое вполне можно сократить до 3-5 м.

Но важно учитывать рельеф местности: при возможности топку надо разместить ниже коптильни.

2. Если планируется использовать кирпич, то сначала подготавливается основание, под которым выбирается грунт на глубину около полуметра, но с таким учетом, чтобы возвышающаяся часть цоколя составляла 20-25 см.

Устройство фундамента лучше выполнять с армированием, а для получения углубления в центре до заливки в выкопанную яму следует установить большую емкость, например, бочку или ведро на 10-15 л.

Одновременно нужно установить и дымоотводящую трубу с диаметром не более 100 мм, чтобы избежать эффекта слишком быстрого удаления дыма из камеры.

3. Далее производится возведение стен коптильни из кирпича или строительных блоков, а сама конструкция и ее размеры может быть разной и определяется личными пожеланиями владельца участка. Для стен можно использовать и пиломатериалы, например, брус из твердых пород дерева.

iconДля визуального контроля процесса копчения можно сделать окно, но оно не должно являться причиной попадания солнечного света на продукты.

Поэтому располагать его нужно только на северной стороне конструкции.

скумбрия холодного копчения в домашних условиях

4. После этого следует приступать к устройству крыши, форма которой может быть любой: односкатной, двускатной, плоской и т. д. Для нее можно использовать любой кровельный материал: листы фанеры, OSB или металла.

5. Следующий этап – устройство дымогенераторной, но до этого следует подготовить траншеи глубиной 40-60 см и уложить в них трубы, которые и будут служить дымоходом. Саму топку можно возвести из огнеупорного кирпича, но более практично и удобно использовать для нее металлическую печку.

6. После этого можно приступать к «внутреннему убранству»: установке крючков, подвесов, решеток и других элементов, также следует предусмотреть специальный термометр для коптильни, с помощью которого легче контролировать процесс приготовления продуктов.

Деликатесы из бочки

Для того чтобы коптить продукты самостоятельно, можно для строительства использовать и готовые конструкции, например, бочку, размер которой выберется с учетом индивидуальных потребностей – используется по выбору вертикальная или горизонтальная установка.

В этом случае существенно уменьшается объем работ, в том числе и земляных, так как отпадает необходимость в рытье траншеи для соединения с топкой – труба устанавливается непосредственно на земле и устройстве цоколя.

Но эксплуатировать такую конструкцию можно будет только в теплое время года – для всесезонного использования придется использовать традиционный способ и закапывать трубу в землю.

iconКроме того, коптильня из бочки своими руками не требует больших вложений и для внутренней организации пространства: в ней легко закрепить необходимое количество крючков.

Но на что обязательно следует обратить внимание – это на герметичность стыков между досками: при необходимости их нужно заделать с использованием натуральных материалов для конопачения. Если используется металлическая емкость, то эта проблема отпадает.

Топка для такой коптильни может быть любой, но так как размер ее небольшой, то вполне подойдет любая металлическая емкость, например, ведро, сделав из него импровизированную конструкцию с дверцей в боку и вырезом для дымохода.

Как сделать коптильню из холодильника?

Часто старые холодильники перекочевывают из городской квартиры на дачу, но после их полного выхода из строя им можно найти другое применение и не только в качестве шкафа для продуктов или запчастей, но и для коптильни, особенно если учесть, что их внутреннее пространство идеально организовано для этого.

Но надо учесть, что использовать можно только очень старые приборы, в которых нет пластиковых частей, а все внутренности выполнены из эмалированного металла. Но если внутри имеются детали из пластика, их следует снять.

iconВ том случае, если из строя вышел современный холодильник, то его тоже можно использовать как основу для коптильни, но только его корпус – все внутренности придется демонтировать.

Топка для такой коптильни может быть любой, но по возможности ее нужно расположить ниже уровня камеры, дымоходная труба в которую должна заводиться снизу. Также как и с бочкой, трубу можно укладывать под и над землей, в зависимости от сезонности эксплуатации.

Хотя, если есть желание избежать выполнения земляных работ, то вполне допустимо использовать теплоизоляционные материалы, которые обеспечат равномерное остывание дыма летом и преждевременное охлаждение зимой.

Компактные конструкции для холодного копчения

Для приготовления продуктов в домашних условиях может использоваться и коптильня из газового баллона своими руками, сделать которую несложно, но при наличии опыта работы со сварочным аппаратом и углошлифовальной машиной.

Сначала подготавливается разметка под лючок, который следует аккуратно вырезать, а затем удалить «подошву» — специально приваренную металлическую основу, обеспечивающую устойчивость баллону в вертикальном положении.

icon Но все работы с газовым баллоном могут производиться только после того, как будет полностью удален газ из него, а также сопутствующая жидкость.

После того как емкость будет готова, можно приступить к ее установке на участке и подключению к дымоходу. Источником дыма может стать обычная топка из кирпича или в виде металлической печи.

Но вполне можно использовать в качестве дымогенераторной и другую конструкцию, например, баллон меньшего размера, совместив его с основным коптильным отделением. В последнем случае получается очень компактная установка, которая может быть переносной.

Но для охотников и особенно рыболовов, не представляющих своего летнего отдыха без продолжительной вылазки на природу, могут быть интересны и другие конструкции, изготовить которые можно из самых простых и подручных предметов и средств.

как сделать коптильню из холодильника

И первое место в этом списке занимает обычное металлическое ведро, с помощью которого легко и вкусно может быть приготовлена рыба холодного копчения даже в полевых условиях.

iconДелать специальную топку в этом случае нет необходимости – ее роль можно доверить костру.

Такая переносная коптильня холодного копчения также не нуждается и в трубном дымоходе: достаточно проложенной в земле траншеи.

Но использовать для ее установки лучше места на возвышенности, например, на обрыве реки, для того чтобы была возможность изготовления в импровизированном дымоходе колен, с помощью которых можно регулировать скорость остывания дыма.

Именно шириной траншеи, ее протяженностью и количеством изгибов можно регулировать скорость приготовления продуктов и их качество.

Коптильни заводского изготовления: как правильно выбрать модель?

Сделать коптильню своими руками, в которой может быть получена скумбрия холодного копчения в домашних условиях или любой другой продукт из мяса и рыбы, несложно, тем более что такой вариант, особенно при использовании подручных средств, малозатратен.

Но те, кто не желает заниматься изготовлением конструкции, могут выбрать одну из моделей заводского изготовления, например, «Ижица» или «Дым Дымыч».

Кроме того, в этом случае легко выбрать коптильню с учетом условий эксплуатации: для рыболовов и охотников наиболее привлекательны переносные модели, отличающиеся небольшими размерами и малым весом.

iconИспользуются мини-коптильни также на дачах, в городских квартирах, а для их изготовления чаще всего применяется нержавеющая сталь.

Копчение продуктов легко сделать и в условиях городской квартиры, особенно если купить специально для этого предназначенные модели, которые в большинстве своем имеют внешний способ нагрева, систему дымоотведения и герметичный корпус. Обязательным элементом является и гидрозатвор, который не допустит попадания дыма в помещение.

опилки для копчения

Еще одна разновидность коптилен – электрические модели. С их помощью удается значительно ускорить процесс и, соответственно, отсутствует необходимость в использовании внешнего источника нагрева, а тем более щепы или опилок.

iconНо они проигрывают в качестве, так как не способны обеспечить продуктам полное раскрытие вкуса.

Большинство моделей этого вида имеют автоматический режим работы, что значительно упрощает процесс приготовления копченостей в домашних условиях.

Перед тем как изучать рецепты холодного копчения следует правильно выбрать модель устройства, учитывая такие критерии, как: объем и вес, толщина металла и его тип, назначение, и главное – способ генерации дыма.

Общая технология холодного копчения рыбы, мяса и других продуктов

Качество копчения продуктов зависит от многих факторов: кроме температуры дыма и равномерности окуривания важным аспектом является и правильная подготовка мяса, рыбы, фруктов или сыра к копчению.

iconЗа определенное время до начала процесса продукты следует подвергнуть обработке в соляном растворе (тузлуке).

Соль в воду добавляется до тех пор, пока она растворяется – в этом случае получается насыщенная рапа, в которой мясо или рыба находятся в течение определенного срока: для каждого продукта он разный и определяется толщиной мясистой части.

Например, для сельди достаточно трех суток, для сала, молодой свинины или крупной рыбы он равен четырем дням. Дичь и жесткие сорта мяса вымачиваются 5-7 суток.

Ремонт кухонной мебели, фасадов и гарнитура. — здесь больше полезной информации.

После насыщения продукта солью его следует перед копчением вымочить в чистой воде в течение 24-48 часов.

iconКонтролировать этот процесс можно, периодически надавливая на мясистую часть рыбы или мяса.

После того как удается легко вдавить палец в продукт процесс нужно остановить и приступить к следующему этапу – вялению.

Вас заинтересует эта статья — Коптильня горячего копчения своими руками.

Но сначала нужно дать воде стечь и подвесить рыбу или мясо в специальную камеру или помещение с хорошими условиями вентиляции, но с отсутствием доступа в него для насекомых.

Вяление занимает несколько дней, количество которых определяется видом продукта. После этого можно непосредственно приступать к копчению, которое будет продолжаться на протяжении нескольких дней или даже недель.

А на вопрос о том, сколько коптить рыбу в коптильне, легко ответить и самостоятельно, особенно после того как будет накоплен определенный опыт в этом деле, так как этот срок определяется видом, размером, весом и толщиной мясистой части продукта.

Но для новичков эта задача непростая, поэтому следует стараться придерживаться условий выбранных рецептов, не забывая при этом, что холодное копчение не является полноценной термической обработкой, а значит необходимо соблюдать технологию приготовления.

Коптильня холодного копчения своими руками

Сегодня нет проблемы приобрести в магазине любую вкуснятину. За любые деньги. Любого цвета и вкуса. В любом количестве. При желании могут даже на дом привезти. Плати, не скупись. А можно всё сделать самому. Конечно, это хлопотно, но зато нет ничего более вкусного и аппетитного, чем пища, приготовленная по собственному рецепту собственными руками.

Особенности копчения своими руками

Копчёности имеют свой неповторимый вкус и манящий аромат. Неважно рыба это, птица или мясные деликатесы. Непременно сочные, роскошной красоты продукты, пахнущие дымком, всегда являются украшением стола. Они популярны во время любого застолья. Но чтобы приготовить копчёный окорок, курочку или балык требуется не только желание, но и специальное оборудование.

Недостатка в предложении на рынке профессиональных коптилен от специализированных поставщиков никакого нет. Все они качественные и надёжные, разной мощности и отличные по объёму, с гарантией производителя и по самым разным ценам. В то же время можно сделать коптильню самостоятельно, изрядно сэкономив в средствах.

Чтобы процесс приготовления копченостей в домашних условиях не стал одноразовой акцией и доставлял удовольствие, требуется на начальном этапе проявить терпение. В таком случае, конечный продукт из личной «ароматной мастерской» может значительно превзойти по вкусу магазинные образцы. Для того, чтобы начать собственное производство шедевров копчения, в первую очередь, необходима коптильня.

Сначала необходимо уточнить, что есть два вида копчения: холодное и горячее. Способы приготовления и сами коптильни имеют отличия. Разница состоит в том, что коптильня холодного так же как и горячего копчения служат одной цели, но по-разному. Основные отличия состоят, во-первых, во времени приготовления, во-вторых, в условиях и, в-третьих, во вкусе конечного продукта.

При копчении горячим способом требуется от 12 часов до одних суток. Именно поэтому его используют при копчении в домашних условиях. Температура дыма при таком способе копчения варьируется в пределах от 35 до 50 градусов. Влага в таком случае практически не испаряется из продуктов, превосходно пропитываясь жиром. Срок хранения продуктов горячего копчения относительно короток.

Холодное копчение — процесс более длительный и трудоёмкий. Нагревание продуктов происходит слабо, это обусловлено необходимостью невысокой температуры в камере — 18 до 25 градусов. В связи с этим время копчения может составлять от 2 до 3 суток. Влага при таком способе копчения в большей степени удаляется из продуктов, а их поверхность подсыхает.

Хранятся готовые изделия значительно дольше продуктов, полученных при горячем копчении. Вкусовые качества полученного продукта в конечном случае сильно отличаются от образцов, полученных в результате горячего копчения. Но и сам процесс холодного копчения более долгий и трудоемкий.

Что такое коптильня холодного копчения

Коптильня для холодного копчения — это устройство, в котором происходит пропитывание различных продуктов дымом. Холодный дым невысокой температуры направляется в сторону продукта. Он поступает в камеру во время копчения равномерно и непрерывно.

Температура дыма в коптильне не может превышать 25 градусов. С этой целью коптильня имеет две части: топка и камера копчения. Хорошим расстоянием от печи до камеры считается не менее 1,5-2 метров. Соединяются они дымоходом.

Как устроена и как работает коптильня

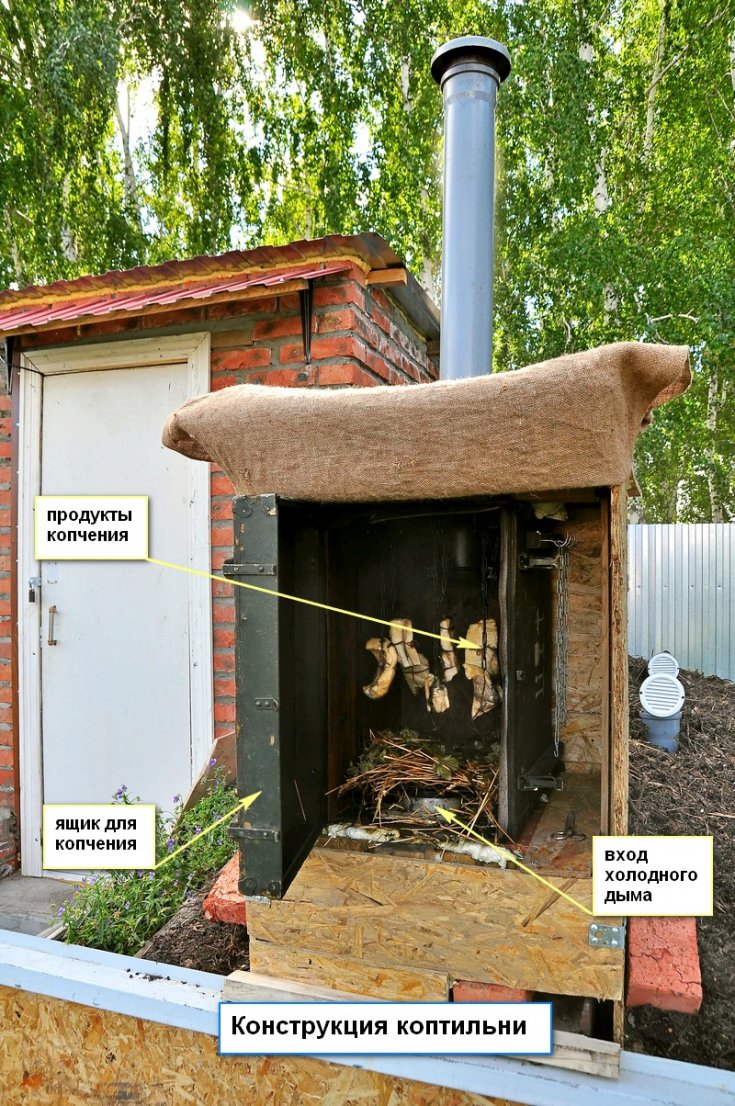

Коптильня для холодного копчения предполагает наличие следующих компонентов: печь (она же дымогенератор), дымоход (труба или тоннель) и сама коптильная камера. Принцип работы коптильни таков: в дымогенератор помещаются стружки или опилки. За счет огня под ними они тлеют и образуют дым, благодаря тяге попадающий в дымоход.

Проходя по дымоходу, он охлаждается и попадает в коптильную камеру. Для более полного понимания значимости дымогенератора можно указать то, именно он отвечает за стабильное поступление дыма в коптильную камеру. Если он работает бесперебойно, то остаётся только вовремя подкладывать опилки в камеру.

Выбор опилок

Главным условием при копчении и выборе опилок может быть категорический отказ от использования хвойных пород деревьев. Стружка фруктовых деревьев, наоборот, считается самой лучшей для любых продуктов копчения. Для придания терпкого вкуса подходят вяз, дуб, орех и бук.

Отличным вариантом будут яблоня, груша, вишня, абрикос. Также можно использовать опилки дуба, ольхи, осина.

Когда коптят рыбу, применяется ива или ракита. В самом конце процесса копчения в коптильню можно бросить веточку можжевельника. В случае отсутствия заготовленных для копчения опилок всегда есть возможность использовать купленные в магазине использовать специальные брикеты и кассеты.

Строительство стационарной и передвижной коптильни

Каких-то специфических знаний и навыков для самостоятельного строительства коптильни холодного копчения не потребуется. Нужно осознанное желание, подходящее место, руки, способные поднимать нечто тяжелее пульта от телевизора, сравнительно небольшой набор инструментов и материалы для постройки.

Первый вариант: стационарная

Коптильня холодного копчения для приготовления копчёных продуктов в домашних условиях предполагает наличие земельного участка. Хорошо, если участок будет иметь склон, в таком случае дымоход будет проложен под нужным углом и необходимости делать насыпь не будет.

В нижней части участка возводится печь (топка). В верхней – коптильня. Приличным расстоянием между ними может считается от 1,5 до 3-4 метров. Из огнеупорного кирпича делается кладка печи. Желательно, чтобы у печи была дверца.

В качестве перекрытия можно использовать плиту подходящего размера или кирпичи, уложенные на арматуру. На дно топки желательно поместить лист железа. На нём угли будут тлеть равномерно.

Дымоход делается из трубы диаметром 150-200 мм утопленной в землю или выкапывается тоннель и выкладывается кирпичом. Глубина тоннеля 30-40 см, а ширина 25-30 см. После этого дымоход надо закрыть железом, деревом или шифером и засыпать землей. Такое внимание уделяется, чтобы закрыть выход дыма.

Коптильня может иметь размер от 50х50 до 80х80 см. Но надо учитывать, что процесс сгорания дров и их количество должен быть в рамках разумной экономии. Внутренняя сторона коптильни обшивается деревянными брусками. Возгорания не произойдёт, так как температура дыма низкая, а источник огня находится на безопасном расстоянии. Внизу лучше прикрепить решётку, на которую положить фильтр. Он будет защищать готовящиеся продукты от сажи и образующихся смол.

В качестве фильтра отлично служит мешковина или серпянка. В верхней части камеры с двух сторон прикрепляется труба из нержавеющей стали. На ней будут располагаться продукты подлежащие копчению. Их подвешивают на крюки или привязывают на пищевой жгут.

В качестве подстраховки внизу можно положить металлическую решетку. Она не позволит коптящемуся продукту упасть и на самое дно, в случае если он по каким-то причинам сорвется вниз.

При строительстве основательного и монументального домашнего сооружения необходимо использовать профессионально выполненные чертежи коптилен холодного копчения.

Второй вариант: быстрая, передвижная

Многие понятия не имеют, как сделать коптильню холодного копчения, более простой её вариант, на скорую руку. При определённых условиях такая потребность вполне может возникнуть. При таком, более простом варианте нужна железная бочка, газовый баллон или металлический ящик, например, холодильник, в котором достаточно использовать уже имеющийся генератор дыма.

Коптильня может быть мобильной, компактной, не занимать много места и мало затратной. При необходимости её можно перемещать в любое место своего участка, а в непогоду хранить в подсобном помещении.

Как охладить дым

В случае поступления в коптильную камеру дыма более высокой температуры, чем требуется, его нужно охладить. Для этого, во-первых, необходимо удлинить дымоход. Во-вторых, можно установить большее количество используемых колен трубы.

Практичные советы

Выбирать место для коптильни надо тщательно. Никаких строений с материалами, воспламенение которых может быть высоким, не должно находиться.

  • При строительстве в качестве раствора старайтесь использовать глину и песок, но никак не цемент.
  • Готовую коптильню желательно хорошо прокалить.
  • Самым правильным временем для начала копчения являются утренние часы.
  • Плохая погода — плохой помощник при копчении.
  • Нет смысла смотреть в камеру для копчения каждые полчаса.
  • Температура в коптилке должна быть в допустимой норме.
  • Необходимым атрибутом в коптильне является поддон для жира.

Количества денег, опыта и сил в творческом процессе как сделать коптильню холодного копчения много не потребуется. При надлежащем настроении на всю работу потребуется один день. По окончании вы сможете делать великолепные продукты и удивлять копченостями с незабываемым вкусом знакомых и близких.

Особую ценность деликатесам придаст то, что они сделаны своими руками. Но этого может не произойти, если вы ещё не приступили к работе.

Фото новинки самодельной коптильни

Недорогая коптильня холодного копчения своими руками

В данной статье рассмотрим принцип работы, удачные самодельные конструкции и шаг за шагом разберем как делается коптильня холодного копчения своими руками, фото, видео отчеты.

Оглавление:


Далеко не каждый из нас откажется от кусочка копченого мяса, птицы, сала или рыбы. Но эту продукцию покупать не всегда охота, так как в магазинах цена на нее завышена, да и качество вызывает сомнения. Однако, выход есть.

Коптильня холодного копчения своими руками, устройство и принцип работы

Принцип холодного копчения заключается в том, что еда обрабатывается дымом, температура которого не превышает 32 °С. Так по какой же схеме нужно строить коптильню, чтобы грамотно организовать процесс холодного копчения?

Дым охлаждается в своеобразном туннеле, который соединяет топку и саму коптильню (отделение, в которое кладут продукты). Это отделение и топка, должны располагаться как минимуму в двух метрах друг от друга и как максимум – в семи. Это расстояние и определят длину дымохода, через который и происходит попадание дыма в коптильню.

Можно расположить топку и продуктовое отделение и на большем расстоянии, однако, тогда могут возникать проблемы с тягой.

Ниже представлен принцип работы такой коптильни

Продукты в коптильне могут обрабатываться не менее 3-х дней, а иногда и несколько недель. Чтобы копчение происходило равномерно, виды продуктов в коптильне не смешивают и готовят одним приемом, не докладывая еды в процессе. Так же стараются сортировать еду по размеру. В противном случае можно испортить часть продуктов.

Конструкция коптильни

Под топку потребуется вырыть яму примерно 50 на 50 см. Допускаются и большие размеры, ширина и глубина ямы могут достигать метра. Глубина топки делается тоже примерно метровой.

Если есть желание, то дно топки можно сделать кирпичным, но, не используя при этом раствор, кирпичи просто трамбуются друг к другу. Для этих целей пользуются огнеупорным кирпичом (хотя если огнеупорного нет, можно взять и обычный красный). Помимо этого, можно пользоваться и керамическим кирпичом, если, конечно, он у вас есть.

После этого, на дно кладут жестяной лист. Боковые стороны топки тоже можно вымостить кирпичом. Чтобы скрепить кирпичи в стенках, пользуются глиняным раствором.

Дымоход выкапывают в грунте, от топки, до места, где будет располагаться коптильная камера. Дымоход должен быть около 25 см в диаметре. Копаем траншею под дымоход, а сверху кладем листовой материал. В качестве листового материала можно использовать шифер, железо или другой прочный негорючий материал. Опять же, если есть желание, то и дымоход можно выложить кирпичом. Чтобы дым не просачивался, поверх листового материала насыпается земля.

Второй край дымохода должен заканчиваться коптильней. Там, где дымоход будет стыковаться с коптильной камерой, потребуется установка фильтра. Как основой для изготовления фильтра можно пользоваться металлической сеткой, имеющей небольшие ячейки. Поверх уложенной сетки производится укладка плотного сетчатого материала, чтобы на еду не попадала сажа. Продуктовая камера может быть выполнена из любого не токсичного материала, лучше всего использовать дерево.

Коптильня холодного копчения (своими руками) должна быть надежно укреплена, чтобы её никто случайно не опрокинул. В коптильной камере, вверху, устанавливают прутья из нержавейки толщиной примерно 8-10 мм, чтобы вешать на них продукты. Крепление продуктов к прутьям выполняют специальными крюками. Иногда прутья с крюками заменяют обычной решеткой.

Простая и надежная коптильня холодного копчения своими руками

Задача которую выполняет коптильня холодного копчения заключается в подаче охлажденного дыма к зоне, в которой расположены продукты. Для обеспечения подачи ровного и стабильного дыма в течение, к примеру, недели, не обязательно строить что-то вроде мавзолея. Давайте посмотрим, как быстро и не дорого изготавливается простая коптильня холодного копчения своими руками.

Для начала, так как дым должен быть холодным, то даже в простейшей коптильне холодного копчения камера с продуктами и камера с дровами должны находиться на расстоянии. Так как наша коптильня призвана сэкономить время и материалы, то будет достаточно расстояния в 2 м.

Для изготовления коптильни нам понадобиться:

  •   Жестяной лист;
  •   Металлическая бочка;
  •   Металлическая сетка;
  •   Решетка;
  •   Кусок мешковины топка;
  •   Несколько болтов;
  •   Лопата, и прочие инструменты.

Как ни странно, на этом список предметов, необходимых для изготовления простейшей коптильни холодного копчения, заканчивается. Теперь можно перейти, непосредственно, к процессу сооружения.

Для начала выкапываем яму под топку и укладываем на дне кусок жестяного листа. Это нужно для того, чтобы опилки, щепки или веточки тлели более равномерно.

Теперь, приступаем к дымоходу. Он должен представлять из себя неглубокую траншею, около 25 см шириной и длиной, описанной в начале. Теперь данную траншею нужно накрыть любыми подручными негорючими материалами (так как у нас все просто, то шифер вполне сгодится) и присыпать грунтом, чтобы обеспечить герметичность.

Теперь перейдем к коптильной камере. Самым простым её вариантом является обычная металлическая бочка. Отсоединяем дно бочки и монтируем внизу металлическую сетку, на которую будем слать мешковину. Эти материалы в паре отлично справятся с задачей фильтровки сажи. Снизу в бочке прикрепляют прочную сетку или решетку, на которую можно положить фильтр. Мешковина может быть заменена даже соломой, хотя уж что-что, а мешковину найти можно.

Теперь, заключительный этап, в верхней части бочки, при помощи болтов, закрепляют металлическую решетку на расстоянии примерно 20 см от края. Именно на этой решетке и будут коптиться продукты. Решетка может быть заменена прутьями с крюками, но так как речь идет о простейшей коптильне, то решетка будет более рациональным вариантом.

Коптильня холодного копчения своими руками видео инструкция

То, что при холодном копчении температура дыма не должна подниматься выше 30 °С, и приготавливаемые продукты должны находиться под воздействием дыма в течение длительного времени, говорилось уже неоднократно. Так же много написано и про то, как сделать коптильню. Но пока не увидишь своими глазами, сложно понять какой должна быть коптильня холодного копчения своими руками. Видео – вот отличный способ снять все лишние вопросы.

Но перед просмотром, все же, стоит вспомнить теорию. Итак, холодное копчение длится не менее 3-х дней. А если вы решили заняться копчением, к примеру, цельных говяжьих или свиных окороков, то коптить придется не менее недели, а то и более.

Холодное копчение подразумевает то, что продукты медленно теряют влагу, подсушиваются, а дым и его составляющие все боле глубоко приникают в продукты. В результате происходит хорошее обезвоживание сала, рыбы или мяса, без потери жира, и продукты обзаводятся прекрасным вкусом и ароматом.

Холодное копчение позволяет осуществлять хранение продуктов в течение длительного времени. Однако, если мясо было не особо жирным или животное было старым, то, в конечном итоге, продукт может получиться жестковатым. По этому, сперва, лучше опробуйте в деле проверенные рецепты в холодном копчении. А уже после этого, когда опыт уже будет набран, можно будет потихоньку экспериментировать с разными нововведениями для разнообразности в оттенках вкуса.

Ну а теперь, собственно, посмотрим на самодельную коптильню холодного копчения, о которой было столько сказано.

http://www.youtube.com/watch?v=ZevEPatNDhQ

Как выбрать коптильню холодного копчения

Итак, вы решили не самостоятельно строить коптильню, а купить готовую. Но перед вами открывается широкий выбор, и сам собой возникает вопрос: “А какая лучше?”. Коптильня холодного копчения – это тот товар, при выборе которого не нужно спешить, а следует разобраться в критериях выбора, важных именно для вас.

Чаще всего коптильня является закрытым ящиком, имеющим несколько решеток внутри (на которых готовятся продукты) и поддоном (в котором происходит тление топлива). Нужно выбирать коптильню с емким корпусом, так как в нем копчение мяса, рыбы, сала, сыра, овощей или фруктов происходит более равномерно.

Основная задача коптильни – это копчение. Однако, при выборе коптильни холодного копчения, не стоит забывать и о её весе (ящик с толщиной стенки 6 мм и габаритами 500 на 500 на 800 мм, весит примерно 60 кг – подумайте, насколько это вас устраивает).

Выбор коптильни во многом зависит от условий её использования. Если вы решили отправиться на затяжную рыбалку с палатками и там пользоваться коптильней, тогда лучше выбрать коптильню, металл которой равен 0,8 мм. Она легка, удобна, и компактна (40×27×17). Это очень удобно, зачем заниматься транспортировкой тяжестей? Поскольку, люди устраивают такой отдых не часто, то коптильня будет служить вам достаточно долго, пока стенки ящика не прогорят.

Если же вы будете устанавливать коптильню холодного копчения на даче или во дворе, тогда лучше брать более тяжелый и надежный вариант из нержавейки, с толщиной корпуса 2,0 мм.

Если для вас вес не имеет значения, а главное – это долговечность конструкции, то покупайте массивную коптильню холодного копчения из толстой нержавеющей стали. Она прослужит вам десятилетия. Лучше выбирать конструкцию с дополнительными ребрами жесткости, для укрепления корпуса.

Если вы покупаете коптильню, чтобы готовить копченые деликатесы дома, то обязательно покупайте агрегат, содержащий гидрозатвор, в этом случае проблемы отвода дыма будут решены. А если вы решите перевезти коптильню на дачу, то трубочку можно легко заткнуть подручными средствами.

Коптильня своими руками холодного копчения: чертежи, пошаговая инструкция

Сочный, ароматный, невероятно вкусный кусок копченого мяса/рыбы – никто не откажется от подобного гастрономического удовольствия. Что касается покупки подобных продуктов, то не всегда это безопасно. Если же приготовить их своими руками, используя самодельную коптилку холодного копчения, результат получится шикарным.

Как сделать коптильню холодного копченияКак сделать коптильню холодного копчения

Современный рынок представляет огромный ассортимент мобильных коптилен, ими очень удобно пользоваться в коттедже, на даче. Однако, намного надежнее соорудить домашнюю коптильню, используя пошаговые схемы, чертежи, расчеты. Благодаря наглядному пособию, можно быстро построить удобную, компактную, самодельную коптильню.

Будете делать коптильню своими руками?

ДаНет

Краткое содержание

Специфика коптильни холодного копчения

Смастерить коптильню холодного копчения своими руками достаточно легко. Изготовление требует использования специального чертежа, детальных схем, наглядных материалов.

Мнение эксперта

Николай Осипов

Коптильщик с 10-летним стажем. Знает как подготовить продукт и правильно его закоптить. Можете задать ему вопрос, нажав на кнопку справа

Задать вопрос

Дым, оказывающий воздействие на продукты питания, не должен содержать в себе угарный газ. Важно правильно сделать специальное устройство коптильни, оснастив ее дымоходом достаточной длины. Когда по нему будет проходить дым, все вредные вещества будут оставаться на стенках. Что касается камеры, где проходит процесс холодного копчения, то у нее обязан быть крышка, она будет задерживать дым. Данный элемент стоит продумать заранее, отметив все параметры в схеме коптильни.

Полезно знать! Классическую крышку можно легко заменить некоторыми подручными средствами. Неплохим вариантом будет влажная мешковина, которую следует накинуть поверх камеры. Со временем она высохнет, поэтому придется смачивать водой через каждые 2 часа!

Фотоотчеты умельцев

Конструктивные элементы коптильни

Простые коптильни схожи между собой по строению, поэтому набор конструктивных компонентов будет аналогичным. Делаем коптильню холодного копчения, применяя такие обязательные компоненты: крышу, дымоходную трубу, печную трубу, крышку и металлическую камеру, перегородку с отражающим эффектом, а также колено и печь для коптильни.

В роли базового компонента устройства выступает камера, где осуществляется обработка дымом. Особое значение имеет топка, именно в ней сгорает . Правильная коптильня подразумевает соединение данных устройств с помощью специальной трубы. У нее должна быть достаточная протяженность, иначе дым не успеет охладиться, прежде чем проникнуть в камеру.

На стыке с топкой фиксируется трубка большого диаметра, желательно брать с сечением 30 сантиметров. Она идет к резервуару с продуктами.

Важно заметить, что у топки обязана быть еще одна вертикальная трубка, чтобы избавляться от избытка дыма. Такая конструкция помогает добиться правильного, равномерного приготовления деликатесов.

В процессе сборки своими руками, следует уделить внимание внутренней тяги оборудования. За счет ее функционирования дым продвигается к продуктовой камере от топки. Когда коптильная обустраивается в земле, тогда не обойтись без склона. Несмотря на это, данная методика применяется крайне редко.

Как сделать коптильню холодного копчения

Пошаговая инструкция поможет быстро соорудить идеальное устройство, которое можно применять для копчения различных продуктов.

Коптильня из холодильника

Камера производится из старого холодильника, предварительно очищенного изнутри. Кроме этого, можно сделать специальный ящик для коптильни, используя обычные доски. Перечисленные варианты подразумевают сооружение герметичной камеры, внутри располагается решетка, куда можно вешать крючки с продукцией.

Коптильня из холодильникаКоптильня из холодильника

Устройство простой коптильни предлагает выполнить следующие действия:

  1. Сначала необходимо выкопать яму по очаг, чтобы зафиксировать печку.
  2. Под дымоход прокопать траншею: глубина — 0,5 м, а длина – от 3 м. Обязательно обложить стены, для таких работ подойдет кирпич, что обеспечить наибольшую надежность. Верх закрепляется досками, листом металла. Можно засыпать грунтом, чтобы дым не ускользал мимо. Для удобства пустить трубы поверх земляного покрова. Расположить дымоход немного выше очага, чтобы обиться идеальной тяги.
  3. Со второй стороны устанавливается коптильная, холодильник. Чтобы камера лучше заполнялась дымом, дымоходная труба вставляется в нижнюю часть устройства.
Читайте еще инструкцию по изготовлению , а также по сборке .

Деревянная коптильня холодного копченияДеревянная коптильняДеревянная коптильня

Помимо холодильника, рекомендовано применить шкаф для коптильни. Коптильные шкафы обустраиваются следующими сооружениями:

  • трубами, бочками;
  • сейфами;
  • корпусами от холодильного оборудования;
  • резервуарами, бидонами.

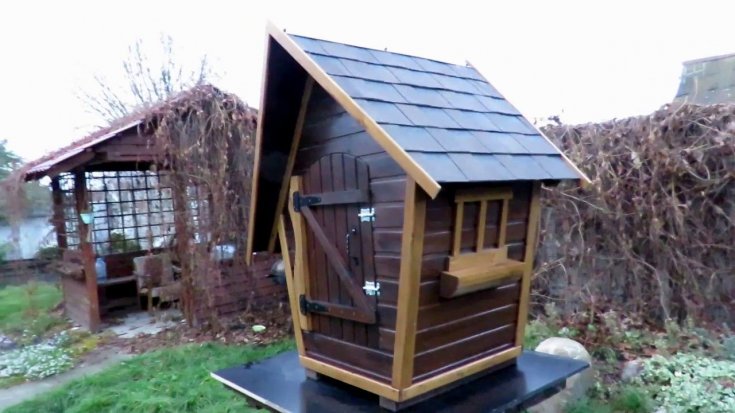

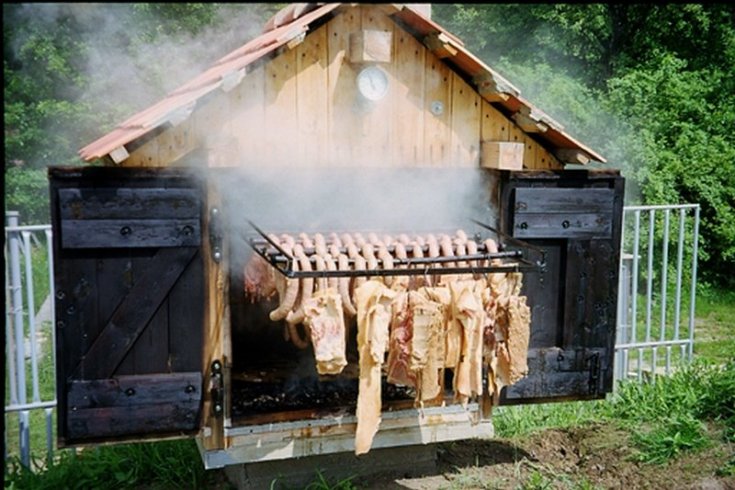

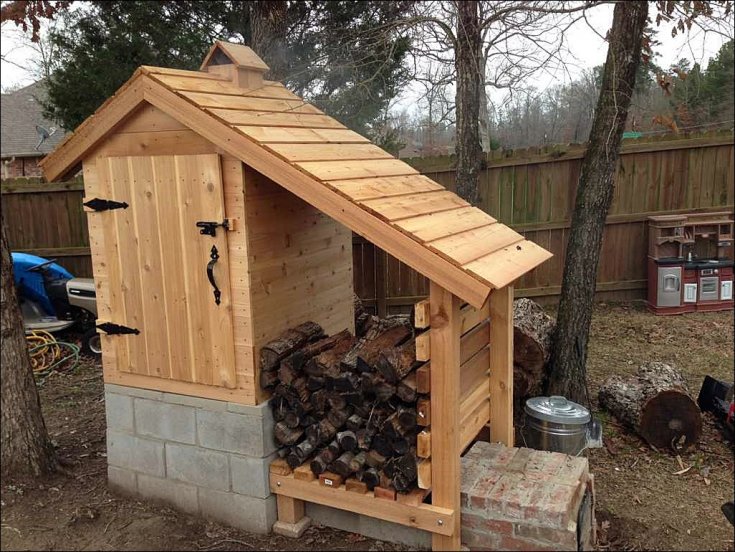

Обычный шкаф для копчения можно мастерить собственноручно из дерева. В качестве основания берется каркас из брусьев сосны (сечение 40 на 40 миллиметров). Относительно размеров каркаса, то они должны соответствовать следующим параметрам: 1х0,5х0,5 м. Подобная коптильня будет работать с , у которого не очень большая мощность (объем около 3 литров).

Каркас обшивается с трех сторон досками (ширина до 10 см, толщина – 2,5 см). Для обшивки отлично пойдет вагонка, а также подойдет хвойный пиломатериал, хотя его свойства будут похуже, учитывая смолистость. Если применяется половая доска либо типичная вагонка со стыками паз, то получится обойтись без уплотнителя. Обшивая своими руками, желательно законопатить все имеющиеся щели.

Передняя стена обустраивается дверью, сборка осуществляется из досок на каркасе (0,25х100 мм). Следует проследить, чтобы все доски могли плотно входить в проем, а стык сверху был закрыт. Понадобится уплотнитель, отлично работает из резины (пищевой) либо войлочной полоски, он фиксируется по площади всего проема. Дверь повесить на врезные либо внешние двери, все зависит от мастерства, навыков, умений, а также обеспечивается задвижкой.

Коптильня холодного копчения из дерева

Коптильня холодного копчения из дерева

Мнение эксперта

Николай Осипов

Коптильщик с 10-летним стажем. Знает как подготовить продукт и правильно его закоптить. Можете задать ему вопрос, нажав на кнопку справа

Задать вопрос

Для уличной коптильни, верхняя область обшивки обязательно загрунтовывается, красится масляными красками. Крыша не сильно прогревается, поэтому не нужно переживать о том, что краска может отслоиться. Однако, это прекрасное средство защиты от снега, дождя. Обязательно вмонтировать дымоход в крышу, который оснащен шаберами, заслонками. Рекомендуется сделать его из дерева либо металлической трубы.

Этапы сборки специального ящика:

  • монтаж каркаса;
  • фиксация соответствующего днища;
  • осуществление обшивки всех стен;
  • монтаж дверей и крыши;
  • фиксация специального оборудования – дымоход, терморегулятор, а также система подогрева.

В данном случае используется самодельный дымогенератор для коптильни холодного копчения, его стоит прикрепить к задней стенке оборудования, а также соединить с дымоходом. Роль подогрева выполняет закрытый ТЭН (спиральный или прямой), его мощность не более одного кВт, фиксируется к днищу.  Важно все сделать правильно, чтобы не загорелось днище, поэтому ТЭН ставят на радиатор или кронштейн, который будет поднимать его на пять или десять сантиметров над досками. Верхняя часть ТЭН защищена противнем, он будет съемным. После каждого сеанса процедуры копчения, его нужно изымать и мыть.

Деревянная коптильняДеревянная коптильня

Учитывая тот факт, что коптильня предназначена для холодного копчения, ТЭН будет выключен, а показатель внутренней температуры в камере не более 40 градусов. Что касается регулировки температуры, то это возможно в автоматическом режиме при помощи терморегулятора. Чтобы обеспечить удобство работы, в коптильне ставят градусник. Ящик для копчения оборудуется специальными ручками для переноски с двух сторон. Данная конструкция очень простая, безопасная и мобильная.

Из бочки

Достаточно оригинальной, интересной конструкцией считается коптильня, изготовленная из бочки. Процесс производства своими руками простой и быстрый, с ним справится любой новичок. Важно знать, что может размещаться только на участке.Коптильня из бочкиКоптильня из бочки

Преимущества такой коптильни:

  • отличное качество работы;
  • строительство по собственному проекту;
  • доступность сырья;
  • бюджетный вариант;
  • большой ассортимент моделей;
  • быстрая, простая сборка;
  • продолжительная эксплуатация.

Единственный недостаток устройства – необходимость в монтаже на участке, а именно вне помещения.

Для изготовления коптилки собственными усилиями, необходимо подготовить следующее:

  • металлическая сетка, решетка и бочка;
  • болты;
  • мешковина;
  • жестяной лист;
  • лопата.

Выкопать походящую яму, предназначенную под топку, дно выстилается прочным листом, желательно жестяным. Все действия делать в соответствии со схемой. Это обеспечит равномерное, плавное тление щепок, опилок. Уделить особое внимание дымоходу, понадобится траншея длиной до семи метров, шириной – около 25 см.

Простая коптильня из бочкиПростая коптильня из бочки

Чтобы обеспечить герметичность, верх накрывают шифером либо другими негорючим материалом, после чего присыпают грунтом. Желательно применять металлическую бочку, от нее отделяют днище, снизу крепят сетку. С помощью мешковины будет осуществляться немаловажный процесс фильтрации. Нижняя часть бочки должна включать в себя решетку, где фиксируется фильтр. Еще одна решетка монтируется в верхней части, нужно будет отступить от края на 20 сантиметров, на нее осуществляется закладка продукции.

Коптильня из кирпича

На даче или на любом другом участке, можно соорудить прочную, надежную коптилку из кирпича. Такая конструкция поможет приготовить вкусную продукцию, а также станет настоящим украшением территории. Возвести устройство своими руками помогут специальные схемы и чертежи.

Кирпичная коптильня

Кирпичная коптильня

Расположение будет стационарным, переместить на другое место не получится. Стоит уделить внимание выбору конкретного места, подобрать участок, который будет удален от дома, чтобы избежать контакта с большим количеством дыма.

Неизменные базовые конструктивные детали:

  • кирпичи;
  • топка;
  • колосник;
  • камин и крышка;
  • подвод дыма;
  • держатели, решетка.

Список инструментов, необходимых для строительства:

  • глина;
  • молоток, лопата и уровень;
  • огнеупорные кирпичи;
  • емкость, где будет замешиваться раствор;
  • металлическая решетка и крыша;
  • элементы для фундамента;
  • шпатель, кельма.

В первую очередь нужно побеспокоиться о прочном, стойком фундаменте. Подойдет бетонная плита, песок, сетка металлическая и Схема кладки коптильни из кирпичаСхема кладки коптильни из кирпичащебень. Если есть желание сделать подушку из бетона, то алгоритм действий будет таким:

  1. Выкопать яму конкретной глубины, учитывая чертеж.
  2. Дно застелить смесью щебня и песка, тщательно утрамбовать.
  3. Уложить металлическую сетку, залить бетоном.

Приступать к строительству после того, как застынет бетон. Чтобы избежать лишней работы и суеты, желательно применить железобетонную плиту. Она намного прочнее, лучше, с ней удобнее работать.

Пошаговая инструкция по кладке кирпичей:

  1. Нанести раствор на прочный фундамент, приложить кирпич, он не должен касаться стыка.
  2. Намазать тычок, чтобы вертикальные швы были заполнены. Придавить камень, так можно хорошенько «раздавить» раствор, продвинуть к стыку.
  3. Если со шва выходит раствор, нужно убрать излишки с помощью мастерка, чтобы кирпич занял правильное положение. Разрешено постучать резиновым молотком. В процессе кладки обязательно пользоваться строительным уровнем.
  4. Толщина всех швов – 12 мм.
  5. Главный нюанс – момент перекрытия вертикального шва в случае укладки угла, в такой ситуации нужна перевязка.
  6. Затирка швов – финальный этап.

Коптильня из кирпичаКоптильня из кирпича

Представленное оборудование необходимо обустроить специальным дымовым подводом. Придется сделать траншею с такими параметрами:

  • длина – 2 метра;
  • глубина – 0,3 метра;
  • ширина — 0,5 метров.

Что касается стен траншеи, то их облицовывают кирпичами на ребрах. Понадобится скрепляющая смесь на основе песка и глины, учитывая соотношение один к трем. Конструкцию залить асбестом.

Прежде чем испробовать самодельную коптильню на полную мощь, важно провести небольшой тест. Только так можно выявить недостатки, если они имеются. Если при первом запуске появляется дым, значит герметичность выполнена не точно. Исправив все недочеты, можно смело приступать к приготовлению деликатесов из рыбы, мяса.

У нас, кстати, есть еще рецепт , не пропустите.

Видео: делаем коптильню холодного копчения своими руками

Как сделать коптильню своими руками — холодного горячего копчения

Как сделать коптильню своими руками

К вкусным лакомствам относятся копченые мясные и рыбные продукты. Используя коптильню, продуктам придается вкус, запах, а также продлевается срок хранения. В прошлой статье мы уже разбирали как сделать мангал своими руками, сегодня разберём тему коптилен.

Многие подумают ведь в магазинах полно копченостей, но для большого производства используют жидкий дым. Вкус в принципе похож на копченые продукты, но, а полезность заставляет сомневаться. По такой причине владельцев загородных участков, часто волнует вопрос, как сделать коптильню своими руками? О разновидностях таких конструкций и как их сделать мы расскажем в нашей статье.

Принцип функционирования коптилен

Имея на участке коптильню, можно приготовить абсолютно любые продукты, но они должны готовиться на разной температурной отметке дыма. Знаний о том, как сделать коптильню, недостаточно, ведь необходимо различать их по типу копчения.

Какие варианты обработки продуктов можно организовать, не отлучаясь от дома:

  • холодный, проходит при температурном показателе дыма от тридцати до пятидесяти градусов;
  • горячее, в этом процессе обработка выполняется на высокой температуре, которая может доходить до 120 градусов;
  • полу горячее, оно проводится при среднем температурном показателе дыма (семьдесят градусов).

Сразу отметим, что чаще все используются первые два варианта. Но чем выше температура проходящего через продукты дыма, тем они быстрее готовятся.

Холодное копчение

Принцип холодного копченияПринцип холодного копченияПринцип холодного копчения

Тип копчения отличается, от остальных, так как проходящий дымовой газ успевает остывать, до попадания на продукты. В процессе использования холодного типа обработки, вредные вещества, содержащиеся в дыму, оседают на стенах дымохода, и приготовленные продукты будут иметь только легкий запах дымка. После приготовления таким способом, мясо хранится 2 месяца, а рыба около 3 недель.

Не важно вы устанавливаете на своем участке готовый вариант или узнали, как сделать коптильню холодного копчения своими руками, и сконструировали ее, она должна иметь 3 основных части.

Главными составляющими являются:

  1. Топка. Конструируется она из: металла, кирпича или блоков. Дополнительно оснащается отсеком для золы, из которого необходимо после обработки, удалять залежи.
  2. Дымоход. В рассматриваемых конструкциях должна размещаться регулировочная разновидность дымохода, ведь при разжигании топлива, оно выделяет едкий и вредный дым, который негативно отразится на вкусовых качествах ваших продуктов.
    По такой причине при разжигании коптильни топку перекрывают заслонкой и дым направляется не в отсек с продуктами, а именно в трубу дымохода или наружу. Устанавливают такую задвижку выше камеры горения топлива, то есть выше топки.
    Дымоход не рекомендуется конструировать из кирпича, для него лучше использовать металл, но из такого дымохода, необходимо регулярно убирать накопленный конденсат. Самое оптимальное место для дымоходной трубы, считается земля. Почва будет эффективно охлаждать дым и при этом впитывать конденсат.
  3. Коптильня. Установка имеет камеру для продуктов. В камере происходит копчение, от проходящего дымового газа. Для этого типа конструкции сооружение камеры может осуществляться согласно нескольким этапам и из самого разнообразного материала, включая дерево. Но не желательно использовать пористый кирпич, так как он обладает способностью впитывать дым, а по завершению процесса выделяет влагу.
    Для конструирования такой части идеально подходит металл и деревянная бочка, которая оснащается крюками, прутьями для выкладки обрабатываемых продуктов. Также на бочке должна быть крышка, которая будет задерживать в отсеке обработки дым.

Не рекомендуется в процессе холодной обработки применять топливо из древесины хвойной породы (ель, сосна), и обычных дров. Идеально для процесса приготовления подходят сухие дрова других деревьев (вишня, слива, дуб, ольха или яблоня).

Холодная коптильняХолодная коптильняСделать коптильню холодного копчения своими руками очень просто. Для конструирования необходимо подобрать место с уклоном, уклон будет обеспечивать естественную тягу для дыма. Выбрав подобный участок, топку размещают в самой нижней точке. На уклоне выкапывают траншею и накрывают металлическими листами, и засыпают землей. А дымоходную трубу выводят к камере копчения, которую располагают на самой высокой точке.

Основные понятия, как сделать коптильню холодного копчения вы приобрели, теперь разберёмся с конструкцией, подразумевающей горячую обработку.

Копчение горячего типа

Принцип горячего копченияПринцип горячего копченияПроцесс приготовления на горячем типе копчения быстрый, он занимает от четверти часа до двух часов. Время приготовления полностью зависит от размеров отдельных кусков продуктов. Температура дыма в данном случае примерно 100 градусов. Получают такую температуру дыма от горения топлива. За счет высокой температуры, конструкция коптильни значительно отличается от изделия для холодной обработки продуктов.

Основными особенностями такой конструкции являются:

  1. Расположение камеры горения. Система горячего копчения предполагает размещение топки непосредственно над камерой копчения. Топка в этом случае может быть дровяная, газовая и даже электрическая. Основная задача топки, прогреть дно коптильного отсека, до оптимального температурного режима, от которого будет тлеть щепа.
  2. Отдел для обработки продуктов. В данных вариантах камера копчения обязательно герметична. За счет такой особенности достигается равномерное прогревание обрабатываемой пищи. В конструкции данного варианта, продукты могут быть расположены на нескольких (двух и даже трех) уровнях, и за счет герметичности конструкции, дым не выходит из камеры и не распространяется по воздуху.
  3. Крышка с гидравлической заслонкой. Сразу отметим, что такими системами оснащены не все модели. Гидрозатвором является углубление, расположенное по периметру всей емкости в которой происходит обработка. Края помещаются в углубление и получается, что воздух снаружи не может проникнуть внутрь, а дым не выходит.
  4. Размещение прутьев. Прутья для размещения крюков в данном виде, размещаются на нескольких уровнях. Для установки сетки, нужно в конструкцию включить уголки, на которые в дальнейшем будут укладывать сетку или класть прутья.
  5. Емкость для сбора жира и сока. Такой элемент является важным составляющим. Он собирает с продуктов жир и сок, который капает во время приготовления. Ведь если жир или сок будет капать сразу на дно коптильной камеры, он начнет гореть, и в итоге продукты наберут горечи и неприятные вкусовые качества.
  6. Если планируется в коптильне готовить рыбу, то рекомендуется поддон сделать с оттоком. Также уточним, что поддон должен сниматься, его необходимо после приготовления очищать от накоплений.

И так с основными востребованными видами мы разобрались, теперь разберемся, как сделать коптильню, разных вариантов.

Варианты коптилен и их изготовление

Как сделать коптильню своими руками простого варианта, всем известно. Такая конструкция выполняет свою функцию сразу из открытого костра, который дымит. Предстает часто такой костер вырытой в земле ямкой или установленными кирпичами. Сверху очага устанавливают решетку и начинают процесс копчения на дыму. Есть эффективные модели самодельных коптилен.

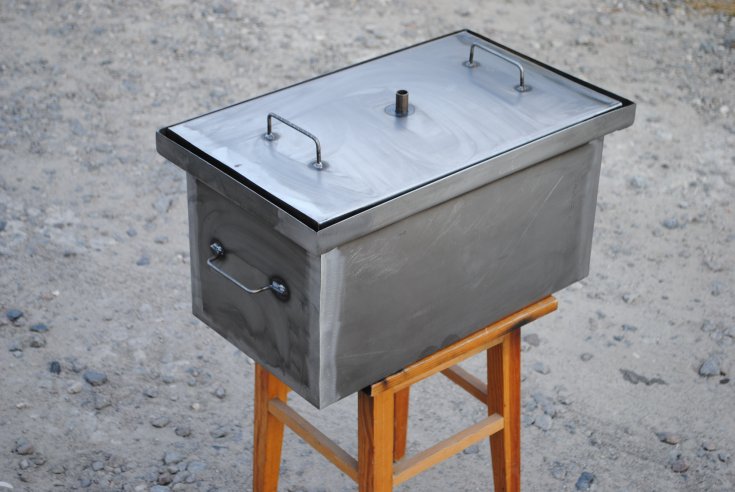

Переносная конструкция

Переносная коптильняПереносная коптильняПереносная или мобильная коптильня, в основном предназначена для горячей обработки продуктов. Представлена она в виде прямоугольного ящика с камерой. Что касается топки, она бывает, как дровяная, так и газовая, электрическая.

Источник подогрева располагается под коптильней, так как его основная задача подогреть опилки, до температуры тления, во время которого будет выделяться горячий дым с температурой 100 градусов.  Продукты в этом случае располагаются в камере обработки на установленной сетке или подвешенных крючках.

При обработке, из продуктов будет капать сок и жир, чтобы он не попадал на дно камеры, нужно сконструировать поддон, накапливающий стоки. В готовом сооружении должен быть организован гидравлический затвор, противостоящий проникновению воздуха из улицы.

Зная, как сделать коптильню горячего копчения, большинство выбирают металлические емкости:

  • ведра с литражом от десяти и до шестнадцати;
  • пищевые емкости объемом от двадцати литров;
  • автоклавы, используемые в медицинских целях.

В середине выбранного металлического предмета устанавливается одна или несколько решеток, в основном ее делают из строительной сетки. Емкость устанавливают на стойки, которые сооружают из бревен или камней.

Схема переносной конструкцииСхема переносной конструкцииСхема переносной конструкции

Под изделием разводят костер и накрывают конструкцию крышкой. В качестве материала для закрытия емкости, можно использовать мешковину, брезент и даже ветки. Важно добиться минимальной потери дыма.

К преимуществам данной коптильни относят:

  • возможность изготовить конструкцию из любой металлической емкости;
  • не нуждается в специальном месте размещения, так как она выполняет свою функцию от костра;
  • возможность приготовления всевозможных лакомств.

Как сделать элементарную коптильню своими руками, мы разобрались. Теперь изготовим более сложный вариант.

Усложненная металлическая коптильня

Усложненная металическая коптильняУсложненная металическая коптильняЕсли рассматривать усовершенствованные модели, то можно предложить изделие из металла. В основе изготовления лежит металлическая прямоугольная форма с простым раскроем. Перед тем как сделать коптильню, учите, что проще всего изготовлять ее без сгибов и резьбы.

Изготовление усложненной коптильни (4)Изготовление усложненной коптильни (4)Что нужно учесть любителям копченого лакомства перед сооружением коптильни:

  • для работы потребуются основные навыки использования слесарного инструмента;
  • вы должны уметь справляться с пайкой или пользоваться аппаратом для сварки;
  • перед работой потребуются умения составлять чертеж и эскиз.

Те, кто уже конструировал такую усложненную металлическую коптильню, рекомендуют в качестве основного материала использовать нержавеющую сталь.

Почему так:

  • она не вступает в реакцию с большинством химических компонентов, которые есть в дыме;
  • не подвергается окислению под воздействием высокой температуры;
  • у нее меньший показатель адгезии к копоти, саже и жирным кислотам;
  • сталь легко чистится после использования;
  • на ней не появляется ржавчина;
  • имеет длительный срок использования.

Следует учесть, что материал очень хрупкий, у него маленькая пластичность, поэтому согнуть его будет сложно, да и обработка очень сложна.

Изготовление усложненной коптильни (1)Изготовление усложненной коптильни (1)Часто в процессе обработки на поверхности стали начинают образовываться микроскопические трещины. Чтобы этого не происходило – нужно применять высокотемпературные припои или сварку с нержавеющими электродами.

Изготовление усложненной коптильни (2)Изготовление усложненной коптильни (2)Еще один материал, используемый для коптильни – холоднокатаная сталь. Ее используют в процессе изготовления бытовой техники и автомобилей.

Материал:

  • может хорошо гнуться;
  • пластичен.

В отличие от предыдущего материала, этот окисляется и может поржаветь. Выходом из такой ситуации станет дополнительная обработка высокотемпературными красками или лаком. Если вы не сторонник таких обработок, но предпочитаете именно этот материал, рекомендуем из него сделать коптильню холодного копчения своими руками

Пользоваться таким предметом для продуктовой обработки можно только соблюдая технику безопасности и пожарные правила. Очагом тепла у такой коптильни выступает плита, работающая от газа или электричества. Что касается вопроса вывода дыма, то его направляют с помощью трубы в домашнюю вытяжку или сразу в форточку.

Готовая усложненная коптильняГотовая усложненная коптильня

Если же планируется переработка серьезного объема продуктов, то эта коптильня вам не поможет. Нужно знать, как сделать стационарную коптильню своими руками.

Стационарная коптильня

Стационарная коптильня (1)Стационарная коптильня (1)Стационарные коптильни условно разделяют на два вида:

  • произведенные с помощью подручных средств;
  • изготовленные за счет новых материалов.

Прежде чем начнется производственный процесс такой конструкции, нужно знать, какие затраты могут вас ожидать. Они будут определяться количеством и массой продуктов, которые будут перерабатываться.

Установка для горячего копчения в домашних условиях способна оправдать себя. Но если будет работать не менее нескольких раз в неделю, а ее нагрузка при этом должна составлять от двух килограмм за раз.

Если после проведения небольшого анализа, результат вас устраивает, можно приступать к сооружению.

С чего начать:

  • определитесь, какие материалы вы будете использовать;
  • подберите материалы согласно списку;
  • составьте схему по требуемым параметрам.

Стационарная коптильня (2)Стационарная коптильня (2)В отличие от предыдущих конструкций, эта занимает большое пространство, ее габариты увеличены. Здесь нужно заменить небольшую емкость в виде ведра или бака на железную бочку с объемом от 200 литров. Подойдет для этой цели корпус от старого холодильника или металлический шкаф, который часто можно встретить на производствах.

В чем заключается преимущество конструкции из подручных материалов:

  • расходы на ее сооружение минимальны как финансовые, так и в плане основных узлов для дымницы;
  • доработок у такой коптильни будет мало, или не будет вовсе;
  • само сооружение простое;
  • за раз в коптильню можно поместить до десяти килограмм продуктов.

Если же коптильня будет делаться с учетом использования новых материалов, то можно говорить не только об насыщении своей семьи вкусными продуктами, но и об открытии малого бизнеса.

Проектирование такой конструкции проводится в обратном порядке. То есть, процесс сооружения начинается от расчета потребностей готовых продуктов. Вам нужно определить примерный спрос готового товара.

Когда вы его определите, можно сделать небольшой расчет внутреннего объема камеры.

Вот краткий пример:

  • средние габариты курицы 30х18х18 сантиметров;
  • для того, чтобы дым проходил через продукты нормально, промежуток между ними должен составлять от пяти сантиметров;
  • если конструкция имеет несколько уровней, то разовая нагрузка может составлять 24 тушки, то есть в одном ряду двенадцать кур;Стационарная коптильняСтационарная коптильня
  • исходя из этих данных делаем расчет максимального поперечного размера коптильного отсека, он будет составлять 97 сантиметров, а минимальный показатель вертикального расстояния 110 сантиметров.

Если полученные показатели увеличить, то вы получите максимум удобства при загрузке и выгрузке продуктов, однако учтите, что при этом увеличится расход топлива (в нашем случае это опилки и дрова).

Полезные рекомендации

Вы уже узнали, как сделать дома коптильню своими руками, но есть несколько советов, которые помогут вам не просто сделать эксплуатацию простой, но и продукты вкусными:

  • для процесса изготовления применяйте щепу от кустарников и деревьев, не подходят вишневые, можжевельниковые и грушевые материалы;
  • не используйте древесину размером больше десяти сантиметров, крупные куски тяжелее прогреваются до обугливания;
  • используйте оптимальную температуру для обработки она составляет от 50 до 90 градусов;
  • перед процессом готовки, обязательно делайте проверку водой, после попадания ее на крышку, она не должна закипать.

Как вы убедились, вариантов коптилен много. Сделанная конструкция своими руками позволяет делать не только такие лакомства как рыба или мясо. Вы можете побаловать себя грибами, картофелем, баклажанами, яблоками и грушами.

Коптильня холодного копчения своими руками. Мастер-класс (ВИДЕО)

Коптильня холодного копчения своими руками — нет ничего проще! Живя в собственном доме или имея дачу, у любителей вкусно поесть есть отличная возможность построить коптильню холодного копчения своими руками. В нашей статье мы подробно расскажет о том, как построить коптильню. Коптильня холодного копчения на вашем участке — идеальное решение, для любителей рыбалки и охоты, а также, если у вас есть собственное хозяйство. Копчение — это прекрасный способ сохранить продукты.

Для начала разберемся, что такое холодное копчение продуктов и чем оно может отличаться от горячего способа. Прежде всего — копчение мясных и рыбных продуктов делается для их длительного хранения. Так повелось с древних времен, когда у человечества не было холодильников и морозильных камер. При холодном копчении  продукты подвергаются обезвоживанию, рыба или мясо вялится в дыму, при температуре +20-25°С градусов. У каждого опытного коптильщика есть свои критерии и рецепты по приготовлению различных продуктов.

Единственный минус в таком способе приготовления мяса или рыбы — длительный процесс. Копчение может занимать от одних суток до недели, но потраченное время с легкостью компенсируется вкусом.

Коптильня холодного копчения идеально подойдет для приготовления разнообразных продуктов. В это списке — мясо животных, сало, рыба, мясо птицы, сыры, яйца, овощи.
коптильня

Итак, ознакомьтесь со списком материалов для строительства коптильни холодного копчения.

Материалы
  1. Шлакоблок 24 шт., размером — 200х400х200
  2. Красный кирпич, количество кирпича будет зависеть от топочной камеры
  3. Огнеупорный кирпич, количество кирпича будет зависеть от топочной камеры
  4. Доска — количество и размеры зависят от размеров коптильни
  5. Брус — количество и размеры зависят от размеров коптильни
  6. Термометр — можно использовать термометр для бани
  7. Дверные петли — 2 шт., ручка — 1 шт., щеколда — 1 шт.
  8. Труба металлическая — от 100 мм
  9. Печная дверца — 1 шт.
  10. Цемент
  11. Саморезы и гвозди
Инструменты
  1. паркетка, электрический лобзик или обычная ножовка по дереву
  2. молоток
  3. мастерок для кладки кирпича
  4. штыковая лопата
  5. уровень и отвес
  6. шуруповерт
  7. рулетка
  8. киянка
Коптильня холодного копчения своими руками — как построить

Перед началом строительства коптильни холодного копчения, необходимо определиться с местом. Старайтесь выбирать его вдали от дома, так-как дым и запах готовящихся продуктов может попасть в жилые помещения.

ВАЖНО! Строительство старайтесь производить на ровной и подготовленной площадке, идеальным условием будет наличие небольшого фундамента.

Когда вы определились с местом, необходимо его подготовить и выравнять. Если вы планируете построить большую коптильню, продумаете дополнительный фундамент. В нашем варианте фундамента нет.

Приступаем к первому этапу строительства коптильни, выкладываем ее основание из шлакоблоков.

ВАЖНО! Кладка шлакоблока начинается от угла, обязательно соблюдайте привязку между шлакоблоками. Пользуйтесь уровнем и отвесом.

коптильня

ОБЯЗАТЕЛЬНО! Перед тем, как скреплять шлакоблоки цементом, сделайте пробную выкладку. Это позволит вам определить точный размер коптильной камеры и избежать переделки.

коптильня

Когда вы сделаете пробную выкладку шлакоблоков, снимите замеры для деревянной конструкции коптильни. Деревянный каркас делается из бруса.

коптильнякоптильня

Далее, стенки каркаса зашиваются доской. При строительстве коптильной камеры можно использовать вагонку.

коптильня

Готовый каркас коптильной камеры устанавливается на основание из шлакоблоков. Скреплять каркас и основание на данном этапе не нужно, убедитесь, что все размеры соответствуют.

коптильня

Когда вы убедились, что конструкция камеры и ее основание соответствует нужным размерам, можно приступать к цементированию шлакоблоков.

коптильнякоптильнякоптильня

Когда работы по укреплению основания коптильни закончены, можете установить и закрепить на него деревянный каркас.

коптильня

Затем, приступаем к строительству стропильной системы. С одной стороны сделан напуск, который будет служить крышей дровяника. С помощью такой конструкции у вас всегда будет запас сухих дров.

коптильнякоптильнякоптильнякоптильнякоптильня

Когда стропильная система коптильни готова, приступаем к ее обшивке. В данном примере, крыша деревянная, а если вы заботитесь о долговечности конструкции, то  лучше обшейте ее кровельным железом. На крыше устанавливается дымоход-отдушина в виде скворечника. Он служит для удаления из коптильни лишнего дыма.

коптильнякоптильня

Когда работы по изготовлению коптильной камеры закончены, приступаем к кладке простой печи. Коптильня холодного копчения своими руками — строим на даче. Для начала подготавливаем место. Не забывайте об установке металлического дымохода.

коптильнякоптильнякоптильня

Внутренняя часть печи выкладывается из огнеупорного кирпича. Сверху, обкладываем красным кирпичом, установив печную дверцу.

коптильнякоптильня
коптильнякоптильнякоптильнякоптильня

Сверху на печь кладется лист железа, обязательно учитывайте толщину металла, чтобы он не деформировался. Поверх железа кладется огнеупорный кирпич. Труба дымохода прячется в короб из шлакоблоков. Коптильня холодного копчения своими руками на даче.

коптильнякоптильня

При производстве работ, не забудьте уделить особое внимание герметизации швов дымохода.

коптильня

коптильня

Когда печь высохла и полностью готова, можно приступать к ее испытаниям.

коптильнякоптильня

Перед эксплуатацией, коптильня холодного копчения должна быть проверена огнем и дымом. Обязательно установите датчик или градусник температуры. Идеальным решением будет выносной термометр, с электрическим датчиком внутри коптильни.

коптильня

коптильнякоптильня

После того, как вы убедились, что коптильня холодного копчения работает исправно, можете смело приступать к копчению продуктов. Не забывайте, что процесс этот не быстрый и требует времени.

коптильнякоптильнякоптильнякоптильня
Редакция проекта «Дача» советует всем читателям строить на своих участках подобные коптильни. Коптильня холодного копчения своими руками на даче — легко!

Смотрите видео — коптильня холодного копчения своими руками.

Смотрите видео — рецепт холодного копчения мяса. Продолжительность холодного копчения мяса свинины составляет  36 часов.

Коптильня своими руками чертежи и фото пошаговая инструкция. Коптильня холодного копчения, коптильня холодного копчения своими руками, домашняя коптильня холодного копчения, коптильня холодного копчения видео, как сделать коптильню холодного копчения, чертеж коптильни холодного копчения, коптильня холодного копчения фото

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
