Какой электроподогрев пола выбрать для монтажа в доме

Содержание:

Обычно аккумуляция тепловой энергии в помещении производится благодаря целому комплексу работ: монтаж или утепление оконных и дверных блоков, установка качественной отопительной системы, утепление перекрытий и т.д. В последнее время особый интерес проявляется к тому, чтобы уложить пол с электроподогревом своими руками, о чем и пойдет речь в статье.

электроподогрев пола под плитку

Тепло в доме

Система теплого пола с электрическим подогревом – это несколько элементов оборудования, соединенных с энергетическим кабелем, который монтируется в структуру перекрытия. Производить монтаж греющего кабеля для теплого пола лучше всего при помощи специалистов, но при аккуратном и четком проведении работ можно выполнить все самостоятельно.

Конечно же, панацеей электроподогрев пола не является, ведь чтобы помещение было всегда обогретым, без утепленных оконных и дверных блоков обойтись нельзя. Что касается эксплуатации подобного отопительного оборудования, то с его помощью можно осуществлять обогрев помещений в течение всего холодного сезона. Насколько бы красивым не был дом, хозяин не будет рассматривать фото имеющихся комнат, а ему придется находиться в них ежедневно, что является поводом для создания в них комфортных условий проживания.

электроподогрев пола под ламинат

Сама укладка теплого пола может стать процессом творческим, поскольку высокая гибкость основы, на которой закрепляется нагревательный элемент, позволяет применять его разнообразными способами. Процедура укладки не упрощается и требует тщательного выбора используемых материалов, проведения замеров, подготовительного этапа и т.д.

Преимущества и недостатки полов с подогревом

К положительным сторонам полов с электроподогревом относятся следующие особенности:

  • прогревание комнаты с подобной системой теплого равномерно и по всей площади;
  • возможность регулирования степени обогрева и произведения включения/выключения системы в любой момент времени;
  • возможность проведения монтажа в любом помещении.

пол с электроподогревом своими руками

Естественно, такой способ обогрева имеет определенные недостатки:

  • необходимо постоянно производить контроль над работой системы;
  • полы могут быть деформированы в случае чрезмерного нагревания в процессе неконтролируемой эксплуатации;
  • монтаж, обслуживание и эксплуатация требуют чрезмерного потребления электрической энергии;
  • нельзя устанавливать предметы мебели поверх полов с электроподогревом. С учетом того, что мат или энергетический кабель могут иметь различные размеры, можно предварительно произвести схематизацию помещения и обозначить зоны под установку мебели;
  • важно понимать, какую функцию выполняет данная система обогрева, чтобы не беспокоиться о каждом потраченном киловатте электрической энергии и не опасаться лишний раз ступить на пол с последующей его порчей.

Чтобы расход электрической энергии не превышал допустимых норм, рекомендуется монтировать полноценную систему со всеми возможными регуляторами, датчиками и контроллерами. В ином случае система всегда будет работать на полную и об ее окупаемости в дальнейшем за счет сэкономленных средств речи быть не может. Читайте также: «Какой теплый пол выбрать под плитку – плюсы и минусы вариантов».

Простейший способ монтажа

Пол с электроподогревом – это лишь часть перекрытия, которое состоит из нескольких слоев различных материалов с определенным функционалом.

Обычно подключенный электроподогрев пола под плитку или любое другое напольное покрытие состоит из следующих компонентов:

  • термоизоляционный слой, уложенный поверх гидроизоляционного, монтированного ранее;
  • концевая муфта;
  • специальная изоляционная лента для монтажа, используемая без каких-либо строгих инструкций, но таким образом, чтобы крепление было надежным и долговечным;
  • соединительная трубка для подключения датчиков, контролирующих работу системы;
  • соединительная муфта. Читайте также: «Как сделать подогрев пола под плитку — способы».

электроподогрев пола под ламинат

Далее необходимо произвести ряд мероприятий:

  • определить место под установку термостата или специальной коробки под оборудование, обеспечивающее работу системы;
  • осуществить четкую разметку помещения под установку мебели таким образом, чтобы под ней не было системы подогрева;
  • подключить систему к сети в 220 вольт.

Наиболее качественный обогрев помещения может быть произведен только в том случае, когда система покрывает более двух третей площади.

Разновидности электроподогрева

Когда речь заходит об электрическом подогреве пола под ламинат или любое другое покрытие, можно рассматривать два основных варианта создания такой системы. Заметим, что укладка пленочного теплого пола под ламинат более популярна.

Каждый вариант подразумевает использование разных нагревательных материалов:

  • тончайшие нагревательные маты;
  • нагревательный энергокабель.

электроподогрев пола под плитку

В случае с матами технология подразумевает их укладку, когда невозможно поднять уровень пола. Толщина мата составляет 3 миллиметра, что является одновременно и преимуществом, и недостатком. Недостаток заключается в том, что эффективность обогрева значительно ниже, чем у энергетического кабеля. Применять такую систему можно, как дополнительную к стандартному отоплению. В этом случае помещение не изменит своих визуальных очертаний, на фото или при осмотре не будут заметны никакие изменения.

Энергетический кабель – это нагревательный элемент, требующий повышения уровня пола не меньше, чем на 3 сантиметра. Его монтаж может быть осуществлен как в помещении, так и на улице. Особый интерес проявляется к малым системам, которые могут быть монтированы под крышей или фасадом для предотвращения обледенения.

Подбор кабеля при этом осуществляется по формуле: P=SxPp, где:

  • P – мощность кабеля, которую покупателю предстоит выяснить;
  • S – площадь помещения, подвергаемого обогреву;
  • Pp – мощность, требуемая для обогрева конкретного материала.

электроподогрев пола


Мощность под различные материалы подбирается исходя из того, каким образом предстоит использовать пол с электроподогревом. Если система предполагается как дополнительная, то мощность кабеля относительно различных материалов будет иметь одни значения: кафель (130-150), керамогранит (150-170), ламинат (120-150), паркет (120-150) и т.д. При оборудовании основной отопительной системы с покрытием площади более 70 процентов: кафель (180-120), керамогранит (200-220) и т.д.

Осуществление монтажа

Если монтаж осуществляется с использованием матов, то укладка производится следующим образом:

  • для начала подготавливается качественное основание и грунтуется, если имеются незначительные дефекты, устраняемые таким образом;
  • укладывается мат;
  • подключаются температурные датчики;
  • фиксируются электрические кабели;
  • заливается выравнивающий слой. При укладке кафеля можно укладывать мат даже в клеевой слой, используемый для монтажа плиток или подложку под ламинат;
  • укладывается гидроизоляционное покрытие;
  • наконец, осуществляется покрытие пола выбранным облицовочным материалом;
  • монтирует терморегулятор.

электроподогрев пола под плитку

В случае с энергетическим кабелем существует определенное отличие, вызванное необходимостью увеличения толщины покрытии на 3 сантиметра и более. Заключается оно в том, что поверх теплоизоляции накладывается подложка, отражающая тепловую энергию. Обязательно осуществляется стяжка нужной толщины. Сам кабель монтируется под стяжку, закрепляясь на армированной сетке при помощи пластиковых крепежей.

Имеется и иной способ укладки кабеля, который подразумевает приклеивание кабеля к монтажной ленте. В этом случае армированная сетка не требуется.

Выполнения укладки электроподогрева

Максимальная эффективность системы может быть достигнута только в том случае, если работы производятся без отклонений от технологии. Очень важно соблюдать технику безопасности при работе с электрической частью, и тогда выполнение действий не вызовет затруднений. Стоит помнить, что всегда можно обратиться за помощью к специалистам, которые возьмут на себя ответственность за выполнение всех этапов укладки, начиная с покупки необходимых материалов.

Собственно, сам пол с электроподогревом укладывается в 4 этапа. При выполнении каждого из них стоит помнить о правилах работы с электрическими приборами, проводкой и т.д.

электроподогрев пола под ламинат

Последовательность действий выглядит следующим образом:

  • для начала укладывается теплоизоляционный слой и фольга;
  • поверх укладывается монтажная лента. Использовать при этом можно молоток и выполнять работы вручную или использовать специальный монтажный пистолет;
  • кабель раскладывается с учетом того, что холодные окончания должны начинаться от электрической проводки термостата;
  • далее в гофрированные трубки монтируются температурные датчики, и начинается заливание стяжки.

Техника безопасности при работе с электричеством

Стоит понимать, что напряжение, используемое для работы с теплым полом, является опасным, и каждый работник должен позаботиться о собственной безопасности и соблюдении всех правил работы с проводкой.

пол с электроподогревом своими руками

До начала монтажа рекомендуется ознакомиться со следующими рекомендациями:

  • инструкции по укладке и необходимую помощь лучше всего получить у специалистов или людей, уже имевших практику таких работ;
  • недопустимы какие-либо действия, связанные с деформацией приобретенного кабеля или матов. Нельзя подрезать маты, чтобы укладка в труднодоступных местах была проще, либо удлинять кабель. Нагревательные элементы должны быть цельными;
  • работы проводятся только при температуре выше -5 градусов по Цельсию;
  • тестировать и эксплуатировать уложенный теплый пол можно только после истечения срока, отведенного под высыхание клеевой смеси, стяжки и т.д. Желательно выждать не менее 1 месяца, чтобы не возникло каких-либо неполадок, связанных с повышенной влажностью в перекрытии;
  • нельзя осуществлять монтаж под мебелью, у которой отсутствуют ножки высотой от 5 сантиметров.


Итог

Недостаток тепла в доме – это большая проблема, которая сказывается на комфортности проживания. Не стоит жалеть средств на оборудование помещений таким образом, чтобы в них постоянно поддерживался уют. Полы с электроподогревом в этом случае являются универсальным средством, которое поможет решить любую проблему с отоплением помещения. Соблюдая инструкции и четко выполняя все действия, можно создать качественную, эффективную и долговечную систему подогрева жилья.

polspec.com

Теплый пол электрический своими руками

Электрический теплый пол можно использовать как в качестве основного источника тепла, так и в роли дополнения к главной отопительной системе. На рынке представлены пленочная (инфракрасная) и кабельная разновидности теплого пола.

Теплый пол электрический своими рукамиТеплый пол электрический своими руками

Ознакомьтесь с порядком подготовки основания, укладки и подключения теплого пола, монтажа финишного покрытия и приступайте к работе – со всеми мероприятиями можно справиться собственными силами.

Теплый пол электрический своими рукамиТеплый пол электрический своими руками

Подготовка поверхности

Первый шаг. Демонтируем старое напольное покрытие и стяжку. При выполнении укладки пленочного теплого пола старую стяжку, если она в нормальном состоянии, можно не демонтировать. В случае же монтажа кабельной системы от стяжки придется избавиться. Тщательно очищаем поверхность от пыли и грязи.

Демонтаж напольной стяжки Демонтаж напольной стяжки

Второй шаг. Укладываем слой гидроизоляционного материала. Традиционно используется полиэтиленовая пленка, но при желании вы можете выбрать и другую изоляцию. Важно, чтобы влагозащитный материал заходил на стены приблизительно на 100-120 мм.

Гидроизоляция пола Гидроизоляция пола

Третий шаг. По периметру основания закрепляем на стене демпферную ленту. Благодаря ней будет обеспечиваться компенсирование теплового расширения системы во время нагрева. Излишки гидроизоляции и демпферной ленты аккуратно обрезаем.

Пленка и демрпферная лентаПленка и демпферная лента

Четвертый шаг. Укладываем теплоизоляционный слой. Благодаря ему будут исключены потери тепловой энергии через основание. Утеплитель выбирайте с учетом особенностей расположения комнаты, типа основания и целевого предназначения отопительной системы.

Утепление пола пенополистироломУтепление пола пенополистиролом

Если вы планируете использовать систему в качестве дополнения к основному обогреву, теплоизоляцию можно выполнить с применением вспененного полиэтилена, оснащенного отражающим фольгированным слоем. Дополнительно материал возьмет на себя функцию подложки под теплый пол.

Вспененный полиэтилен в системе теплых половВспененный полиэтилен в системе теплых полов

Если на нижнем этаже находится обогреваемое помещение, теплоизоляцию лучше всего обустраивать с использованием листового пенополистирола. Толщина материала – 2-5 см. Подойдет и другой изолятор с аналогичной толщиной.

При установке системы обогрева в неотапливаемой ранее комнате, к примеру, на веранде либо балконе, теплоизоляционный слой должен быть более основательным. К примеру, хорошо подойдет 10-сантиметровая изоляция пенополистиролом или минватой аналогичной толщины.

Утепление пола лоджии минеральной ватойУтепление пола лоджии минеральной ватой

Пятый шаг. На утеплитель укладываем армирующую сетку. При желании можно добавить в раствор стяжки микрофибру и пластификатор. Такое усовершенствование состава позволит обойтись без дополнительного армирования.

Поверх утеплителя уложена армирующая сетка и установлены маяки для заливки стяжкиПоверх утеплителя уложена армирующая сетка и установлены маяки для заливки стяжки

Монтаж инфракрасного электрического теплого пола

Инфракрасный (пленочный) теплый пол монтируется с некоторыми отличиями от своего кабельного «собрата». Следуйте инструкции.

Монтаж инфракрасного электрического теплого полаМонтаж инфракрасного электрического теплого полаЭлектрический инфракрасный теплый полЭлектрический инфракрасный теплый полПринципиальная схема подключения ИПОПринципиальная схема подключения ИПО

Составляем схему укладки

Первый шаг. Выбираем место установки терморегулятора. Его монтаж рекомендуется выполнять с 15-сантиметровым отступом от поверхности пола.

Монтаж скрытого терморегулятора теплого полаМонтаж скрытого терморегулятора теплого полаМонтаж скрытого терморегулятора теплого полаМонтаж скрытого терморегулятора теплого пола

Второй шаг. Составляем схему укладки системы обогрева.

Важно: пленку нельзя размещать под крупными бытовыми приборами, мебелью и прочими тяжелыми вещами.

При составлении схемы учитывайте следующие важные нюансы:

  • первый ряд пленки должен быть уложен с отступом не менее 100 мм и не более 400 мм от стен;
  • если теплый пол будет применяться в качестве основной системы обогрева, он должен занимать как минимум 70-75% суммарной площади поверхности;
  • если инфракрасная пленка укладывается в качестве дополнения к имеющемуся обогреву, достаточно, чтобы она занимала порядка 40-50% площади основания.

Укладываем и подключаем систему

Первый шаг. Раскладываем инфракрасную пленку поверх теплоизоляции. Придерживайтесь составленной схемы. При необходимости пленку можно резать по заводским линиям.

Раскладываем инфракрасную пленку поверх теплоизоляцииРаскладываем инфракрасную пленку поверх теплоизоляцииРезка матовРезка матов

Укладку элементов выполняйте медными частями контактов вниз по направлению к стене с терморегулятором.

Второй шаг. Подключаем контактные зажимы к краю медной полоски и подсоединяем провода.

Конструкция инфракрасного теплого полаКонструкция инфракрасного теплого полаПодключение инфракрасного теплого полаПодключение инфракрасного теплого пола

Третий шаг. Изолируем места разрезов инфракрасной пленки и соединений зажимов и кабелей. Для изоляции хорошо подходит специальная битумная мастика.

Подключение инфракрасного теплого полаПодключение инфракрасного теплого пола

Важно: чем длиннее нагревательные полотнища, тем меньше должно быть контактов. Помните: полоса не может быть длиннее 8 м.

Часть зажимов устанавливайте на токонесущую поверхность. Оставшиеся располагайте внутри нагревательной пленки.

Правильная укладка проводов Правильная укладка проводов

Четвертый шаг. Подключаем термодатчик к нижней стороне инфракрасной пленки и тщательно его изолируем.

Пятый шаг. Устанавливаем терморегулятор. Перед этим должна быть закончена укладка всего запланированного материала и подключены все контакты и кабели. Терморегулятор рекомендуется устанавливать стационарно. При отсутствии такой возможности можете подключать его в розетку, как обыкновенный электроприбор.

Устанавливаем терморегуляторУстанавливаем терморегулятор

По опыту, основную часть кабелей, соединяющих терморегулятор и нагревающую пленку, лучше всего прокладывать под плинтусом.

В завершение подключаем систему к электрической сети и переходим к ее тестированию.

Теплый пол инфракрасный Теплый пол инфракрасный

Тестируем систему после монтажа

Изучите поведение системы после включения в сеть. Если перегрева, искр и прочих дефектов нет, все нормально. Можете приступать к монтажу финишного напольного покрытия. Перед этим достаточно накрыть систему плотной полиэтиленовой пленкой, но некоторые специалисты все-таки рекомендуют залить тонкий слой стяжки – на него финишное покрытие ляжет более качественно.

Укладка ламината поверх ИК полаУкладка ламината поверх ИК полаТеплый пол Теплый пол

Цены на инфракрасный теплый пол

Инфракрасный теплый пол

Монтаж кабельного электрического теплого пола

Теплый пол кабельного типаТеплый пол кабельного типаМонтаж кабельного полаМонтаж кабельного полаНагревательный элемент и терморегулятор конвекционной системы обогреваНагревательный элемент и терморегулятор конвекционной системы обогреваМонтаж кабельного электрического теплого полаМонтаж кабельного электрического теплого пола

Первый шаг. Устанавливаем терморегулятор в предварительно подготовленную монтажную коробку. Подводим к коробке силовой и заземляющий кабели. Вниз от коробки делаем в стене углубление для соединения с нагревательным проводом.

Схема установки терморегулятораСхема установки терморегулятораУстановка датчика температуры для кабельного матаУстановка датчика температуры для кабельного мата

Второй шаг. Подготавливаем схему укладки кабельного теплого пола. Можете сделать этот шаг первым, как вам угодно. На бумаге разметьте пространство для укладки греющего кабеля. В местах будущей установки тяжелой мебели и техники кабель не укладываем.

Цены на греющий кабель и комплектующие

Греющий кабель и комплектующие

Калькуляторы расчета длины обогревающего кабеля и шага его укладки

Для правильного составления схемы необходимо знать две величины — общую длину кабеля и шаг его укладки (расстояние между соседними проводами в петле). есть специальные формулы, но мы предлагаем воспользоваться встроенным калькулятором. Введите значения и получите результат!

Исходные данные:

— суммарная площадь участков помещения, на которые будет укладываться кабель;

— особенности помещения — выберите вариант из предложенного перечня;

— удельная мощность кабеля — она указывается в паспорте изделия, Вт на погонный метр.

Перейти к расчётам

Найденное значение поможет определиться с выбором комплекта теплого пола с кабелем, длина которого в максимальной степени подходит к рассчитанному параметру.

Теперь, зная длину, несложно вычислить и шаг укладки:

Перейти к расчётам

Монтаж кабельного полаМонтаж кабельного пола

Третий шаг. Переносим схему с бумаги на основание. Для разметки удобно использовать яркий скотч. При желании можете ознакомиться с готовыми схемами, представленными в открытых источниках, и ориентироваться на них в процессе работы.

Четвертый шаг. Укладываем кабель теплого пола по линиям разметки.

Монтаж кабельного теплого полаМонтаж кабельного теплого полаТеплый пол электрическийТеплый пол электрический

Важно: кабель перегибать нельзя.

Для крепления кабеля к армирующей сетке, уложенной поверх теплоизоляционного слоя, используем клипсы либо же специальную ленту.

Греющий кабель соединяйте с силовым проводом и термодатчиком на ровной поверхности. Обязательно укрывайте места соединений гофрированной трубой.

Проверьте сопротивление кабеля. Допустимые значения указываются в инструкции к системе, уточните этот момент в отдельном порядке.

В завершение останется подключить силовой кабель к регулятору температуры. Предварительно отключаем подачу электричества. После подключения системы к терморегулятору тестируем ее в нескольких режимах. Если все нормально, приступаем к дальнейшим мероприятиям.

Заливаем стяжку и укладываем финишное покрытие

Заливаем стяжкуЗаливаем стяжку

Стяжку лучше всего делать из специальной готовой смеси. На упаковке такого состава будет указано, что он разработан специально для применения в комплексе с теплым полом. Смесь готовьте по инструкции. Достаточная толщина слоя – 40-50 мм.

Примерная таблица расчета мощности и длины нагревательного кабеляПримерная таблица расчета мощности и длины нагревательного кабеля

Равномерно распределяйте смесь по поверхности при помощи шпателя. Следите, чтобы под телом кабеля не было воздушным карманов. Из-за них качество обогрева будет заметно ухудшаться. Дайте стяжке полностью высохнуть.

 Сводная таблица требований к удельной и погонной мощности в зависимости от назначения помещения и вида отопленияСводная таблица требований к удельной и погонной мощности в зависимости от назначения помещения и вида отопления

Важно: инфракрасный и теплый пол требуют разного времени на «выдержку» после монтажа. Пользоваться пленочным полом можно уже через 2-3 суток (если не заливалась стяжка). Кабельной же системе необходимо дать отстояться 3-4 недели.

Финишное покрытие укладываем в соответствии с технологией монтажа выбранного материала. Чаще всего поверх теплого пола укладывают плитку и ламинат. Также можно класть паркет и даже линолеум. При желании можете использовать и другое покрытие. Ориентируйтесь на свои предпочтения, интерьер помещения и доступный бюджет.

Ориентировочные значения энергии, которую должен излучать обогреваемый пол в бытовых помещенияхОриентировочные значения энергии, которую должен излучать обогреваемый пол в бытовых помещениях

Удачной работы!

Цены на различные виды стяжек и наливных полов

Стяжки и наливные полы

Видео – Теплый пол электрический своими руками

stroyday.ru

Теплый пол электрический своими руками

Электрический теплый пол популярен благодаря простоте монтажа и долговечности. Он также не требует подведения никаких дополнительных коммуникаций, кроме электричества, поэтому с успехом применяется в частном строительстве. Сделать электрический теплый пол несложно, его монтаж не требует специальных знаний и занимает немного времени. Рассмотрим основные этапы и важные нюансы, которые необходимо знать при установке теплого пола.

Теплый пол электрический своими рукамиТеплый пол электрический своими руками

Теплый пол электрический своими руками

Содержание статьи

Где применяют

Электрический теплый пол с успехом применяется в абсолютно любых типах помещений. Это могут быть многоквартирные либо частные дома, гаражи, бани или лоджии. Важно лишь правильно подобрать мощность системы и обеспечить достаточную теплоизоляцию. Этот метод вполне можно использовать, как единственный источник обогрева помещения. Но расходы на оплату электроэнергии могут сильно возрасти.

Пример обустройства теплого пола на балконеПример обустройства теплого пола на балконе

Пример обустройства теплого пола на балконе

Электрический теплый пол в частном домеЭлектрический теплый пол в частном доме

Электрический теплый пол в частном доме

Типы электрического теплого пола (ЭТП)

Типы теплого полаТипы теплого пола

Типы теплого пола

Все варианты организации подобных систем подразделяются на три группы.

  1. ЭТП на основе греющего провода. Вся система – это терморегулятор, датчик температуры и длинный провод в двойной изоляции, который и производит нагрев. Это наиболее дешевый, но и самый трудоемкий вариант. Провод нужно разложить на базовом полу и закрепить его в специальной монтажной ленте. Важно выдерживать одинаковое расстояние между витками провода и избегать перегибов и перехлестов провода.Кабельный теплый полКабельный теплый пол

    Кабельный теплый пол

    Резистивные нагревательные кабелиРезистивные нагревательные кабели

    Резистивные нагревательные кабели

  2. ЭТП на основе греющих матов. Этот вариант более удобен в монтаже, так как провод в заводских условиях уложен в специальные армирующие маты и жестко закреплен в них. Вам не нужно беспокоиться об укладке провода, достаточно просто разложить на основании маты необходимой мощности и подключить их. Это значительно экономит время и снижает риск ошибки.Теплый пол, матыТеплый пол, маты

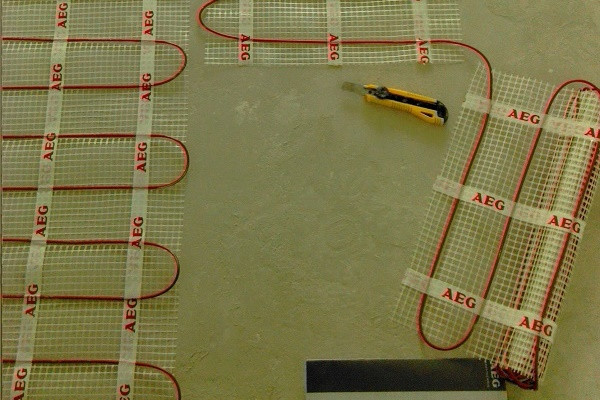

    Теплый пол, маты

    Тёплый пол на основе нагревательного матаТёплый пол на основе нагревательного мата

    Тёплый пол на основе нагревательного мата

  3. ЭТП на основе инфракрасной пленки. Этот вариант принципиально отличается от двух предыдущих. Нагрев происходит за счет инфракрасного излечения углеродного материала, нанесенного на пленочную основу. Этот вариант не требует обязательного применения цементной стяжки, финишное покрытие можно укладывать прямо поверх пленки. Однако, это наименее надежный и неэкономичный вариант ЭТП.
Пленочный теплый полПленочный теплый пол

Пленочный теплый пол

Инфракрасный теплый полИнфракрасный теплый пол

Инфракрасный теплый пол

Сравнительная характеристика кабельного и пленочного теплого пола

ПризнакиПленочный обогревКабельный обогрев
Техническое помещениеНе нужноНе нужно
Толщина пола со стяжкой5-10 мм50-100 мм
Сроки монтажа1 день1 день
Готовность к эксплуатацииСразу28 дней
Варианты установкиПол, потолок, стены, любые поверхностиПол. Монтаж на другие поверхности возможен, но затруднен
НадежностьПри повреждении даже значительной части системы, неповрежденные сегменты продолжают работатьПри любом повреждении кабеля полностью выходит из строя
Затраты на ремонтМинимальныеВысокие, 100%
ОбслуживаниеНе требуетсяНе требуется
Замерзание зимойОтсутствуетОтсутствует
Влияние на здоровьеПоложительное лечебноеНейтральное при условии качественного двужильного кабеля
Распределение тепла и влияние на покрытияРавномерный прогревНеравномерность распределения температуры, есть зоны повышенной температуры
ЗонированиеВозможность организации отдельных точечных зонВозможность организации отдельных точечных зон
ЗатратыОтносительно невысокие изначально. ЭнергосбережениеОтносительно невысокие изначальные, эксплуатационные — по счетчику

Принцип работы ЭТП

В случае с греющим проводом и матами, происходит нагрев проводника под действием протекающего в нем электрического тока. Провод нагревает стяжку, которая в свою очередь нагревает финишное покрытие. Нагрев происходит путем конвекции.

В случае применения инфракрасной пленки, нагрев происходит путем теплового излучения углеродного слоя, которое возникает под действием электрического тока. Это излучение нагревает финишное покрытие и предметы, находящиеся достаточно близко к полу. От них путем конвекции происходит нагрев воздуха в помещении.

Регулирование температуры производится при помощи термодатчика и терморегулятора, через который подключен теплый пол.

Как выбрать необходимую мощность теплого пола

Выбор комплекта теплого полаВыбор комплекта теплого пола

Выбор комплекта теплого пола

Перед расчетом мощности необходимо знать, будет ли комната обогреваться только при помощи ЭТП или он будет дополнять основную систему обогрева, создавая дополнительный комфорт. Каждый производитель ЭТП в техническом паспорте своего продукта указывает какую мощность необходимо выбрать в каждом случае.

Для большинства помещений в качестве комфортного ЭТП на основе греющего провода или греющего мата выбирается значение 120-140 Вт/м2. Если ЭТП делается на основе инфракрасной пленки, то комфортное значение составляет 150 Вт/м2.

Потребление электроэнергии пленочным теплым поломПотребление электроэнергии пленочным теплым полом

Потребление электроэнергии пленочным теплым полом

Если комната будет обогреваться только за счет ЭТП, то для греющего провода или мата выбирается значение 160-180 Вт/м2, а для инфракрасной пленки мощность должна быть равна 220 Вт/м2.

Если вы используете греющий мат или инфракрасную пленку, то мощность квадратного метра известна заранее и вам просто нужно выбрать подходящий вариант. В случае использования греющего кабеля, мощность будет зависеть от расстояния между его витками. Вам нужно заранее знать площадь и форму обогревающей поверхности, после чего по таблицам в техническом паспорте или инструкции вы определите требуемое расстояние. Обычно оно составляет 10-30 см в зависимости от мощности кабеля.

Таблица расчета мощности нагревательного кабеляТаблица расчета мощности нагревательного кабеля

Таблица расчета мощности нагревательного кабеля

ПомещениеМощность, Вт/м2
Коридор, кухня90-140
Санузел, ванная комната170-190
Балконы, лоджииДо 200
Жилые помещенияДо 130

Важно учитывать максимально возможную нагрузку на электросеть здания, а также использовать коммутационную аппаратуру, рассчитанную на соответствующий ток нагрузки.

К каким последствиям могут привести ошибки при монтаже ЭТП

Распространенная ошибка – это прокладывание ЭТП под массивной мебелью и бытовой техникой. Недостаточное охлаждение поверхности пола может вызвать перегрев провода и выходу его из строя.

Варианты резки пленкиВарианты резки пленки

Варианты резки пленки

Никогда не включайте греющие провода или маты до полного высыхания стяжки. Даже кратковременное включение может привести к поломке нагревателя. Проверка целостности уложенного кабеля и правильности подключения возможна только путем замера сопротивления. Это не касается инфракрасного пленочного пола, его можно и нужно включать в сеть для проверки.

Схемы укладки теплого пола под разное покрытиеСхемы укладки теплого пола под разное покрытие

Схемы укладки теплого пола под разное покрытие

Не перегибайте провод, не наступайте на него и избегайте натяжения провода. Все это может повлечь повреждение проводника или изоляции и поломку всей системы. Также избегайте повреждения греющей пленки, если вы монтируете инфракрасный ЭТП.

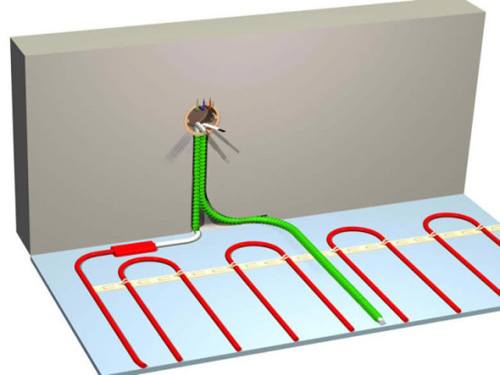

Вариант прокладки кабельного теплого полаВариант прокладки кабельного теплого пола

Вариант прокладки кабельного теплого пола

Не забывайте контролировать сопротивление изоляции на всех этапах работы, особенно перед заливкой стяжки. Значение не должно отличаться от заявленного производителем больше, чем на 10%. Если вы видите сильное расхождение в значениях, приостановите работы и найдите участок поврежденной изоляции. Если этим правилом пренебречь, то после высыхания стяжки вас может ждать очень неприятный сюрприз в виде неработающего ЭТП.

Не заливайте датчик температуры непосредственно в стяжку. Расположите его в гофре, которая и будет залита стяжкой. Датчики нередко выходят из строя и если вы зальете его в стяжку, то замена потребует немалых усилий.

Проложите провода в гофреПроложите провода в гофре

Проложите провода в гофре

Провод проходит через гофруПровод проходит через гофру

Провод проходит через гофру

При монтаже инфракрасного ЭТП не забывайте изолировать токоведущие части в местах разреза пленки. Иначе защитная аппаратура будет постоянно фиксировать ток утечки и отключать питание вашего ЭТП.

Контакты изолируются специальной лентойКонтакты изолируются специальной лентой

Контакты изолируются специальной лентой

Преимущества и недостатки ЭТП

Плюсами ЭТП являются:

  • простота монтажа конструкции. Особенно это касается греющих матов и инфракрасной пленки. Их достаточно просто расстелить на основании и подключить по инструкции, это не требует никаких специальных знаний;Простота монтажаПростота монтажа

    Простота монтажа

  • высокая надежность и долговечность. При условии целостности изоляции, греющий провод или маты, залитые в стяжку, имеют практически неограниченный срок службы;Высокая надежность и долговечностьВысокая надежность и долговечность

    Высокая надежность и долговечность

  • высокая автономность. ЭТП не требует подключения дома к водоснабжению и работает даже от электрического генератора. Это позволяет использовать его в деревенских домах и дачах.Универсальность. Такие полы можно смонтировать в любом помещенииУниверсальность. Такие полы можно смонтировать в любом помещении

    Универсальность. Такие полы можно смонтировать в любом помещении

К минусам этого способа обогрева относятся:

  • сравнительно высокая цена обогрева помещения. ЭТП потребляет достаточно большую мощность, особенно если является единственным способом обогрева;
  • из-за сравнительно невысокой температуры поверхности пола, воздух в помещении прогревается довольно медленно. Это актуально, если ЭТП является единственным источником тепла и работает не постоянно. Например, в дачном доме в зимний период;
  • поскольку нагревательные элементы запрещено располагать под массивной мебелью, после окончания работ глобальная перестановка мебели будет невозможна.

Пошаговая инструкция по монтажу ЭТП

Подготовка основания

РазметкаРазметка

Разметка

ЭТП пол должен укладываться на чистое, сухое основание. В стене необходимо проштробить канавку для регулятора температуры и провода. Тщательно сметите весь образовавшийся мусор.

Фото штробы в стене, соединяющей пол с терморегуляторомФото штробы в стене, соединяющей пол с терморегулятором

Фото штробы в стене, соединяющей пол с терморегулятором

Сверление выемки под терморегуляторСверление выемки под терморегулятор

Сверление выемки под терморегулятор

Штроба должна быть 20х20 ммШтроба должна быть 20х20 мм

Штроба должна быть 20х20 мм

После этого нужно положить на основание слой теплоизоляции, например, пенофол или пенополистирол. Если этажом ниже находится отапливаемое помещение, то достаточно будет положить слой пенофола толщиной 5 мм. Если же под теплым полом будет неотапливаемое помещение или грунт, то необходимо использовать пенополистирол толщиной от 20 мм до 50 мм, в зависимости от суровости зим в вашей местности. Теплоизоляция фиксируется при помощи любого клеящего материала.

Укладка пенофолаУкладка пенофола

Укладка пенофола

Укладка нагревательных элементов

Расчет шага укладки кабеляРасчет шага укладки кабеля

Расчет шага укладки кабеля

Выбор сечения проводаВыбор сечения провода

Выбор сечения провода

До начала монтажа разметьте пол. Важно выделить те участки, которые не должны прогреваться. Важно помнить, что до стен и крупной мебели должна соблюдаться дистанция в 0,5 м, а расстояние до нагревательных приборов, печей и каминов не менее 0,3 м.

Если вы монтируете теплый пол на основе греющего провода, то для начала необходимо установить монтажную ленту. Она будет фиксировать витки провода и предотвращать их смещение. Раскладывайте ленту на теплоизоляцию и закрепляйте дюбелями.

Крепление монтажной лентойКрепление монтажной лентой

Крепление монтажной ленты

Аккуратно разматывайте греющий провод и раскладывайте его поверх теплоизоляции и монтажной ленты, строго соблюдая параллельность витков и промежутки между ними. Каждый виток закрепляйте с помощью фиксирующих усиков на монтажной ленте. Витки провода ни в коем случае не должны перехлестываться. После окончания укладки замерьте сопротивление изоляции, оно не должно отличаться от нормативного больше, чем на 10%.

Как крепить кабель в монтажной лентеКак крепить кабель в монтажной ленте

Как крепить кабель в монтажной ленте

Крепление кабеля в монтажной лентеКрепление кабеля в монтажной ленте

Крепление кабеля в монтажной ленте

Если вы монтируете греющие маты, то просто аккуратно разложите их по всей площади пола, которая должна греться. Соедините их друг с другом по схеме, данной в техническом паспорте. После чего также проверьте сопротивление изоляции.

Расстояние между витками греющего кабеля 50-60 смРасстояние между витками греющего кабеля 50-60 см

Расстояние между витками греющего кабеля 50-60 см

Расстояние не менее 8 смРасстояние не менее 8 см

Расстояние не менее 8 см

Расстояние 10 смРасстояние 10 см

Расстояние 10 см

Расстояние от стены не менее 5 смРасстояние от стены не менее 5 см

Расстояние от стены не менее 5 см

Если вы используете инфракрасную пленку, то аккуратно размотайте ее по основанию, затем параллельно соедините листы пленки между собой. Подведите провода к месту установки терморегулятора.

Установка датчика температуры

Если вы монтируете ЭТП на основе греющего провода или мата, то датчик температуры должен располагаться в гофрированной трубке. Сделайте небольшое углубление в теплоизоляционном слое и положите в него трубку диаметром 20 мм. Один конец трубки плотно заткните утеплителем, а другой конец выведите выше уровня пола в том же месте, где будут выходить провода.

Поместите датчик температуры в конец трубки и убедитесь, что его можно легко вынуть обратно. Это важно для возможности замены датчика после того, как пол будет залит стяжкой.

Если вы монтируете инфракрасный ЭТП, то датчик можно просто положить в углубление по центру полосы пленки. Так как стяжка в этом случае не заливается, вы в любой момент сможете его заменить.

Подключение ЭТП

Подключите нагревающий провод и датчик температуры к терморегулятору согласно схеме, данной производителем. После чего подключите всю систему к автоматическому выключателю дифференциального тока с уставкой тока утечки не более 30 мА. Ни в коем случае не подавайте на теплый пол напряжение до полного застывания стяжки. Проверку целостности изоляции и правильности подключения можно проводить только путем замера сопротивления теплого пола и сверкой его с контрольными значениями.

Если вы монтируете систему ЭТП в ванной или бане, обязательно присоедините оплетку греющего провода с заземляющим контуром здания. Использование заземление и автоматического выключателя с контролем тока утечки дает абсолютную защиту от поражения электрическим током.

Монтаж терморегулятораМонтаж терморегулятора

Монтаж терморегулятора

Если вы используете инфракрасный ЭТП, то его можно проверить путем включения, пол должен быть теплый на ощупь.

Заливка теплого пола стяжкой

Если вы используете инфракрасный ЭТП, то заливка не требуется, можно сразу приступать к монтажу финишного покрытия.

Толщина стяжки от 3 до 5 смТолщина стяжки от 3 до 5 см

Толщина стяжки от 3 до 5 см

Если же вы используете греющий провод или мат, то заливка стяжки строго обязательна. Необходимо выполнить заливку цементной самовыравнивающейся стяжкой на толщину 30-50 мм. После того, как стяжка застынет можно приступать к монтажу финишного покрытия, например, плитки, ламината или линолеума. Первое включение теплого пола можно проводить только после того, как стяжка полностью высохнет. Большинство производителей устанавливают срок полного высыхания 28 дней. Это гарантирует, что вокруг провода не образуется пустот, которые со временем приведут к перегоранию провода.

Видео — Монтаж нагревательных матов

Видео — Теплый пол под плитку

Видео — Монтаж тёплого пола Electrolux, кабель

Видео — Монтаж пленочного теплого пола

pol-spec.ru

Как сделать пол с подогревом. Электрический подогрев пола :: SYL.ru

Еще в Древнем Риме был известен пол с подогревом печными газами, но со временем принцип был утерян. В Корее этот способ существовал тысячи лет, и в настоящее время страна является одним из лидеров по изготовлению теплых полов.

Современные технологии обогрева дома через пол реализуют два способа: электрический и водяной. Более удобным является применение электронагревательных элементов. Подогрев горячей водой через пол в многоэтажных домах запрещен. В частном доме его применение выгодно, если используется источник тепла, отличный от дорогостоящего электричества.

пол с подогревом

По сравнению с радиаторами теплый пол экономичней на 10-15%, поскольку комфортная зона смещается вниз, и на обогрев помещения требуется меньше энергии.

Расчет мощности теплого пола

Если электрический подогрев пола является основным, его мощность должна составлять 180-200 Вт/м2, если дополнительным — 120-140 Вт/м2. Она подбирается силой тока, проходящего через нагревающий кабель, или расстоянием между уложенными витками.

электрический подогрев пола

Целесообразно мощность сделать немного больше, чем расчетная, так как терморегулятор отключает обогрев при достижении требуемой температуры. Обогревается около 80% от площади помещения. Отступ от стен составляет 5-7 см. Под бытовой техникой и громоздкой мебелью без ножек кабель не следует прокладывать.

Преимуществом перед радиаторами является равномерность прогрева помещения. За счет этого можно на 2-3 оС уменьшить среднюю температуру, что позволит уменьшить расход электроэнергии. Наиболее эффективным пол с подогревом будет под керамической плиткой. При этом следует помнить, что она может быть не только холодной, но и горячей для ног. Здесь целесообразно применять отдельный терморегулятор, поддерживающий комфортную температуру.

Нагревательные элементы

На современном рынке можно найти следующие нагреватели для пола:

  • кабель;
  • пленочный инфракрасный;
  • мат.

Перед тем как сделать пол с подогревом, следует правильно его подобрать из всего многообразия.

как сделать пол с подогревом

Принцип действия у всех типов элементов заключается в выделении тепла или излучения при прохождении электрического тока.

  1. Кабели подразделяются на резистивные и саморегулирующиеся. Первый имеет постоянную мощность и может быть одно- и двухжильным. Саморегулирующийся состоит из двух параллельных проводников с токопроводящим полимером, расположенным между ними. При изменении температуры на отдельных участках ток в них изменяется, и кабелю не грозит местный перегрев. Он монтируется в цементной стяжке толщиной 3-5 см.
  2. Пленочный инфракрасный нагреватель состоит из проводника в виде полос из ламинированной карбоновой фольги. Электрический ток подается по проводникам к графитовым полосам, которые генерируют инфракрасное излучение, нагревая расположенный сверху настил. В отличие от кабеля, тепло равномерно распределяется на всей поверхности наподобие солнечных лучей. Нагреватель предназначен для укладки без клея и стяжки под напольные покрытия. Он плохо переносит щелочную среду, но с гидроизоляцией его можно уложить под плиточный клей.
  3. Нагревательный мат — это тонкий кабель с одной или двумя жилами, приклеенный к сетке из стекловолокна. Соединение элементов между собой и с источником питания производится специальными клеммами. Их ширина составляет 0,5 м, а длина может быть разной. Даже для сложной планировки их легко собрать, подключив друг к другу клеммами. Стыки дополнительно скрепляют с помощью герметика или скотча. Маты можно располагать в клеевой прослойке при укладке плиток. При этом не требуется гидроизоляция.

Как смонтировать теплый пол

Существуют разные способы, чтобы создать теплый пол. Подогрев в каждом из них осуществляется определенным типом нагревателей.

теплый пол подогрев

Подготовительная работа

В большинстве случаев применяют теплоизоляцию, особенно если пол с подогревом служит главным средством отопления. В качестве материала применяют пенополистирол плотности 35. В зависимости от того, что располагается внизу, его толщину выбирают следующим образом:

  • бетонная плита на грунте — 100 мм;
  • балкон или 1-й этаж с холодным подвалом — 50 мм;
  • первый этаж с отапливаемым подвалом — 30 мм;
  • помещение выше первого этажа — 20 мм.

Теплоизоляция приклеивается или крепится дюбелями (одновременно с сеткой). Полы при необходимости выравниваются. Если перекосы большие, укладывается черновая стяжка. Пол обрабатывается грунтовкой, улучшающей адгезию клея и предохраняющей от плесени. На утеплитель укладывается пленка гидроизоляции. Вдоль стен укладывается ленточный гибкий теплоизолятор. Можно использовать полосы из пенопласта.

Под терморегулятор в стене делается углубление и штроба до пола.

Укладка кабеля

Пол с подогревом своими руками можно выложить, если правильно выполнять все инструкции. Нагревающий кабель укладывают с заданным шагом в форме змейки. Его фиксируют на металлической сетке монтажной лентой.

пол с подогревом своими руками

В стене устанавливается терморегулятор. Его размещают в монтажной коробке, зафиксированной алебастром в углублении стены. Из нее через штробу выводится гофрированная трубка с проводами, которая заходит в зону обогрева. Датчик температуры располагается между витками провода. Сразу следует продумать вариант его замены без разрушения стяжки. Места, где подогрев не требуется, следует обходить.

После монтажа измеряют сопротивление кабеля, а также проверяют электрический подогрев пола на работоспособность, после чего его обесточивают до конца работы.

Стяжка

Стяжка готовится из раствора цемента с песком в соотношении 1:3 с добавкой пластификатора. Пол будет прочным, если ее толщину сделать не менее 3 см. Для армирования в смесь можно добавить фиброволокно. Укладка производится по маякам, с выравниванием раствора правилом. Как только стяжка просохнет, укладывают керамическую плитку на специальный клей, предназначенный для теплого пола. Окончательное затвердевание происходит в течение месяца. Раньше этого времени пол включать нельзя.

подогрев полов ламинат

В качестве покрытия под подогрев полов ламинат также можно использовать, но он должен быть изготовлен специально для этой цели. Обычный материал боится низкой влажности, а также выделяет вредные вещества при нагревании.

Как эксплуатировать теплый пол

Теплый пол удобен тем, что к нагревателям нет прямого доступа. Кроме того, при его использовании температура нагрева небольшая. Обычно пол включают на 70% от максимальной мощности. В нашем климате лучше применять его в качестве средства дополнительного подогрева. Использование теплого пола в качестве основного источника обогрева — это не самый экономичный способ из-за высокой стоимости электроэнергии.

Особенно удобно применять электропол там, где используется керамическая плитка. Ее высокая теплопроводность требует дополнительного подогрева, чтобы не создавать для ног дискомфорта. При этом производится обогрев всего помещения.

Заключение

Электрический теплый пол с подогревом создает комфорт при его применении как дополнительного источника. Его можно укладывать в цементную стяжку, в слой плиточного клея или непосредственно под ламинат. Уникальность элементов заключается в том, что любой из них обеспечивает необходимый обогрев поверхности пола и помещения.

www.syl.ru

Полы с подогревом — как сделать своими руками?

Система «теплый пол» быстро набирает популярность. Намного приятнее ходить по теплой поверхности без опасения простудиться. Сделать такую систему можно своими руками. Об этом и поговорим.

Есть три разновидности подогрева пола. У каждого типа конструкции есть свои недостатки и преимущества. Давайте попробуем разобраться какие именно.

Пол с электрическим подогревом

Система с электрическим подогревом включает в себя регулятор температуры и электрический кабель. Трудность заключается в выполнении стяжки после укладки проводов. Сама процедура несложна. К другим недостаткам можно отнести достаточное количество потребляемой энергии из сети и излучение, которое «идет» от кабеля.

Пол с электрическим подогревом

Сэкономить можно, установив систему «водяной теплый пол». Конструкция состоит из большого количества пластиковых труб, в которых находится вода. К преимуществам относятся: отсутствие излучения, потребления электроэнергии, низкая стоимость. Установка системы своими руками сложнее, чем в первом случае. А опасаться стоит того, что трубы могут лопнуть и соседи снизу будут затоплены.

↑ вернуться к содержанию

Инфракрасный пол

Инфракрасный теплый пол прост в установке своими руками. Дополнительная стяжка не требуется, а сам процесс можно проследить по инструкции. При выходе из строя одной полосы пленки, работу на себя «возьмут» оставшиеся. Количество электроэнергии тратится минимальное.

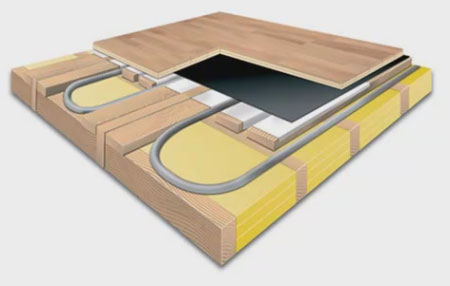

Устройство пола с пленочным подогревом

Материалы для установки системы собраны в комплекте, который состоит из:

  1. Теплоизоляционного материала;
  2. Пленки;
  3. Электрических проводов;
  4. Регулятора температуры;
  5. Сенсор контактов и температуры.

На пол укладывается слой теплоизоляционного материала, края которого фиксируются скотчем. Толщина покрытия может доходить до пяти миллиметров. Далее надо определиться с местом расположения регулятора температуры. После этого делается нарезка пленки по периметру пола, которая после укладывается таким образом, чтобы медная полоса оказалась внизу. Контакты должны быть направлены на терморегулятор. Поверх медной полосы устанавливается зажим, на который крепятся провода. К «изнанке» пленки монтируется датчик температуры. Места соединений изолируются.

Работа инфракрасного пленочного подогрева

Заключительный этап – «запитка» терморегулятора и присоединение к нему температурного датчика. После проведенных манипуляций осуществляется проверка правильности выполненных работ. Для этого регулятор температуры включается в сеть и выставляется температура нагрева пола приблизительно в 30 градусов. Если изолированные области не нагреваются, не идет дым и не «сыпятся» искры, значит все нормально. Монтаж пленочного теплого пола может быть выполнен своими руками.

После укладки пленки осуществляется монтаж напольного покрытия.

↑ вернуться к содержанию

Водяной пол

Устройство

Есть два типа водяного пола: настильный и бетонный. Настильный тип исключает наличие «мокрых процессов», что сказывается на времени процесса, а бетонный подразумевает под собой закрытие его бетонной стяжкой.

Конструкция водяного теплого пола

Теплоноситель в системе циркулирует по трубам, которые укладываются на поверхность пола, тем самым нагревая его. Помимо этого конструкция состоит из:

  1. Слой теплоизоляции;
  2. Арматурная сетка;
  3. Металлопластиковая или полиэтиленовая труба;
  4. Демпферная лента;
  5. Фитинги;
  6. Крепления для труб;
  7. Электрические или газовые котлы;
  8. Коллекторный шкаф.

Как сделать теплый водяной пол своими руками описано здесь.

↑ вернуться к содержанию

Расчет водяного пола

Перед тем, как приступить к расчету, надо определить необходимый вариант отопления. Можно сделать теплый пол, как дополнение к имеющейся системе отопления, а можно сделать его основным.

Следующий этап – сбор всех данных о помещении, в котором будет осуществляться монтаж. На этом этапе очень важна точность. В противном случае система может не функционировать, либо работать с перебоями. Это повлечет за собой процессы переделывания, которые отнимают больше времени.

Данные, необходимые для расчета:

Чтобы сделать точный расчет водяного пола можно скачать в интернете специальные программы, предназначенные для этих целей, либо же обратиться за помощью к специалистам, заплатив определенную сумму денежных средств.

Программа для расчета водяного пола

↑ вернуться к содержанию

↑ вернуться к содержанию

Монтаж водяного пола

После проведения расчета и подготовки инструментов можно начать монтаж водяного пола. Рассмотрим бетонную систему.

Установка пола делится на несколько этапов:

  1. Разбивка помещения на зоны, приблизительно по сорок квадратных метров;
  2. Укладка изоляции на черновую поверхность;
  3. Установка контуров труб и укладка арматурной сетки;
  4. Работы по опрессовке;
  5. Стяжка бетонная;
  6. Укладка чистового покрытия пола.

Разбивка на зоны

Максимальная площадь одного участка – сорок квадратных метров. Отношение сторон – 1:2. Это необходимо во избежание растрескивания стяжки.

Покрытие изоляцией

На зачищенную и выровненную поверхность укладывается теплоизоляционный материал. Он необходим для того, чтобы часть тепла не уходила из помещения через щели в полу. Вместо этого оно будет подниматься к потолку.

Укладка теплоизоляции для теплого пола

Толщина теплоизоляционного слоя не должна быть менее трех сантиметров, максимальная же толщина может доходить до пятнадцати. Все зависит от количества теряемого тепла и конструкции помещения.

Толщина теплоизоляционного слоя не должна быть менее 3 см.,
максимальная же толщина — может доходить до 15 см.
Все зависит от количества теряемого тепла и конструкции помещения.

Демпферная лента укладывается по периметру помещения. После этого на слой теплоизоляционного материала укладывается полиэтиленовая пленка.

Укладка полиэтиленовой пленки на теплоизоляцию

Укладка металлической сетки

Вместе с монтажом сетки делается и трубный монтаж пола. Сначала укладывается сетка, а на нее монтируются трубы. Можно сделать двойное армирование. Для этого на трубы стелется еще одна сетка.

Укладка металлической сетки

Монтаж труб

А монтаж труб делается следующим образом:

  1. Размер шага при укладке – от 80 до 300 миллиметров. Он уменьшается вблизи наружных стен;
  2. Труба к сетке крепится хомутами в местах компенсационных швов.

Схемы монтажа труб водяного пола

Для защиты трубы от повреждений, ее можно ввести в гофрированную трубу. Укладывать их можно спиралью, змейкой или иным способом.

Работы по опрессовке

Опрессовка необходима для выявления механических повреждений. Проводится под давлением.

Бетонирование

Предпоследний этап – заливка бетонной стяжки. Проводится только тогда, когда проверена точность предварительных работ и исправлены все недостатки при их наличии. При бетонировании система должна находиться под давлением в 4 бар.

Толщина стяжки – до 70 миллиметров. Делается из смеси песка и бетона или других составляющих.

Укладка чистового покрытия

Последний этап – укладка чистового пола. Делается сразу после высыхания стяжки. Для этих целей можно использовать любой материал, учитывая вкусовые предпочтения: керамическая плитка, ламинат, паркет и так далее.

Если у вас нет опыта проведения подобного рода работ, то придется вызвать специалистов. Во время монтажа можно внимательно наблюдать за процессом, чтобы впоследствии воплотить полученные знания в жизнь.

www.pol-comfort.ru

Делаем электрический теплый пол

Автор Михаил На чтение 8 мин. Опубликовано

Популярность тёплых полов объясняется стремлением человека к комфорту. Тёплый пол под ногами создаёт ощущение уюта, уменьшает количество детских простуд и правильно распределяет тепло. Подогрев напольной поверхности может быть основным отоплением дома или комфортным его дополнением.

Делаем электрический теплый пол

Монтаж системы электрического обогрева не требует специальных знаний, и потому его можно осуществить самостоятельно. Как сделать электрический тёплый пол своими руками? Рассмотрим подробно выбор вида пола, технологию его монтажа и преимущества подогрева напольной поверхности.

Тёплый пол: особенности и преимущества

Любая отопительная система включает в себя источник тепла и излучатели (радиаторы). Между источником и радиатором могут быть соединительные элементы (трубы). Соединений может не быть, тогда радиатор подключается непосредственно к источнику (котлу или печке).

В конструкции тёплых полов роль радиатора принадлежит напольной поверхности. Она нагревается благодаря теплу от электрического тока, и излучает тепло в пространство помещения. Источник нагрева также располагается внутри пола. Таким образом, настил является источником тепла и излучателем. Это уменьшает потери температуры в промежуточных соединениях. Эффективность такого обогрева выше, потери тепла меньше.

Преимущества пользования тёплым полом

  1. Правильное распределение тепла. Максимальная температура находится в зоне пола (+22 — +25ºC). С поднятием к потолку температура опускается на 1-2 º. Такое распределение тепла способствует здоровому состоянию тела: ноги в тепле, голова в прохладе.
  2. Для семей с детьми важно: на пол можно садиться, ложиться, играть, заниматься развивающими упражнениями.
  3. При простудных заболеваниях и ревматизме медики рекомендуют прогревания. Электрический тёплый пол является отличным средством, прогревающим бронхи или зону поясницы.

  4. Экономия пространства. Совмещение пола с радиатором освобождает пространство под окнами. Традиционно под окном располагают радиаторную батарею. Она занимают место и требуют ухода (покраски). Металлические рёбра батареи травмоопасны, их необходимо закрывать защитной панелью, если в доме бегают дети.
  5. Периодичность отопление и независимость от газовой магистрали. Электрообогрев пола даёт возможность полноценно отапливать помещение зимой. В дачных домиках обогрев может работать периодически, без необходимости сливать воду перед отъездом. В системе нет замерзающих веществ, электрический пол может быть выключен и включен поворотом ручки регулятора. Электропол (в отличие от водяного, где работают трубы с горячей водой) быстро прогревается сам и нагревает помещение.
Преимущества пользования тёплым полом

Три вида отопления электрическим полом

Современные технологии электрического обогрева строений предлагают три вида электрополов: кабель, мат и плёнка. Какой электрический тёплый пол лучше?

Кабель представляет мощный провод из материала с высоким сопротивлением. Чем выше сопротивление металла, тем больше тепла выделяется при прохождении электрического тока. Кабель монтируется в бетонную (цементную) стяжку (слой бетона толщиной 3-5 см). При подаче на кабель электрического тока он разогревается и передаёт тепло бетонному полу. От поверхности бетона нагревается настил и воздух. Данный вид обогрева является мощным и используется для полноценного зимнего отопления дома.

Электрический кабель

Нагревательный мат представляет пластиковую сетку, на которой укреплён тонкий кабель. Такая система менее мощная, она годится для подогрева пола, а не для основного отопления. Нагревательные маты укладывают не в бетонную стяжку, а в клей непосредственно под кафельную плитку. Благодаря меньшей мощности, экономно расходуют электричество.

Нагревательный мат

Нагревательная или инфракрасная плёнка монтируется без клея и без стяжки цементом. Это самый простой вариант монтажа тёплого пола. Она раскладывается под настилом и накрывается ламинатом, ковролином. Внутри плёнки расположены углеродные (карбоновые) полосы, между которыми проходит медный провод. Ток в проводниках возбуждает атомы углерода и вызывает инфракрасное (ИК) излучение. ИК волны попадают на материал окружающих предметов (мебель, стены) и провоцирует их нагрев и последующую теплоотдачу.

Были проведены многочисленные медицинские исследования инфракрасного излучения. Они подтвердили безопасность ИК-волн для физиологии человека.

инфракрасный теплый пол

Важное преимущество инфракрасного обогрева перед кабельным: оно не создаёт электромагнитного излучения и гула при эксплуатации. Инфракрасная плёнка используется для подогрева пола и для основного отопления.

Читайте полную статью об установке инфракрасного теплого пола тут

Какой электрический пол лучше?

Сравнительные характеристики электрических полов

 Электрический кабельНагревательный матИнфракрасная плёнка
Способ монтажа«Мокрый» — в цементную стяжку«Мокрый» — в клей«Сухой» — без клея или цемент
Скорость ввода в эксплуатациюЧерез 28 дней после заливки стяжкиЧерез несколько дней после наклеивания плиткиСразу после монтажа
Толщина монтажаДо 5 смДо 2 смДо 0,1 см
Вид обогреваОсновное отоплениеПодогрев полаОсновное отопление
ПовреждаемостьПовредить сложноПовредить сложноПовредить легко — надавливанием сверху
РемонтопригодностьПри повреждении кабеля система выходит из строяПри повреждении кабеля система выходит из строяПри повреждении плёнки система продолжает работать
Возможность переустановкиНетНетЕсть
Максимальная мощностьОт 200 Вт/м2 и выше150 Вт/м2150 – 220 В/м2
Электромагнитное излучениеЕстьЕстьНет

При этом есть общие характеристики, одинаковые для всех трёх видов электрических полов.

  • Диапазон рабочих температур составляет +-30 — +70 ºC.
  • Возможно функционирование в помещениях с высокой влажностью.
  • Не сушит воздух.
  • Срок службы больше 30 лет.
  • Схема прогрева помещения: снизу вверх.
  • Сравнительный анализ приведенных характеристик поможет сделать правильный выбор отопления.

Как сделать электрический тёплый пол: технология монтажа

Подготовка основания

Для монтажа любого электрического пола необходимо правильно подготовить основание. Главное – надо предупредить потери тепла в грунт, в подвал (если это дом) или в плиту перекрытия, в потолок к соседям (если это квартира). Для этого пол утепляют. Как утеплить правильно?

Материал утеплителя – пенопласт. Для одноэтажного строения лучше взять влагостойкий вид, называемый пеноплексом. Тогда не нужен дополнительный слой влагоизоляции снизу (со стороны подвала или грунта). Для перекрытия многоэтажного дома можно использовать обыкновенный пенопласт без влагостойкой плёнки. Толщина пенопласта зависит от уровня теплозащиты.

  • Для перекрытий второго и выше этажа, под которым находится отапливаемая квартира соседей, толщина утеплителя 2 см.
  • Для первого этажа с отапливаемым подвалом толщина составит 4 см.
  • Для пола, лежащего на грунте, необходим утеплитель 8 см.

В качестве утеплителя пола на грунте можно уложить слой глины с опилками толщиной 20см. Такая конструкция значительно дешевле.

В квартире пенопласт укладывают поверх перекрытия, стыки заделывают монтажной пеной. В частном доме делают черновую стяжку из бетона с добавлением глины или тырсы (опилки). Поверх черновой стяжку кладут утеплитель. При необходимости (если это обыкновенный пенополиуретан) кладут полиэтиленовую плёнку или рубероид в качестве гидроизоляции.

слои теплого пола

Выбор кабеля

Возможно укладывание двух видов кабеля: резистивного и саморегулирующегося. В резистивных проводах тепло выделяется при прохождении тока по внутренней жиле. Резистивные кабели могут быть одножильные и двужильные. В двужильных кабелях два нагревательных провода, ток по ним течёт в противоположных направлениях, электромагнитные поля двух проводов гасят друг друга.

В саморегулирующихся кабелях нагревателем является полимер. Если часть кабеля перегревается, то в нём снижается сила тока и уменьшается выделение тепла. Остальная система работает в заданном режиме. Это более дорогая и долговечная система.

Кабели различаются мощностью. Чем больше мощность, тем сильнее нагрев. Различные помещения требуют разной мощности отопления. Для пола лоджии необходимо 200 Вт/м2, для жилых комнат 150 Вт/м2. Количество Вт умножается на общую площадь комнаты, полученное значение представляет требуемую мощность. Например, для небольшого дома площадью 30 квадратов потребуется ориентировочно 4,5 кВт мощности в час.

Отзыв о работе тёплых полов на одном из строительных сайтов: Решили сделать в домике тёплый пол. Поскольку электричество расходуется много, купили кабель на 2кВт (дом 26 м2). Уложили очень хитро: только по открытому полу. Там, где стоит шкаф, диван, холодильник, тумба — кабель не прокладывали. Хватило в аккурат. Выдержали месяц, затем включили. Прогрелся в течение получаса. Работает отлично. При +5ºC у нас тепло, при 0º — нормально. А вот при -5º в доме становится прохладно (+18º).

Данный пост на форуме говорит об ошибке в определении мощности. Вместо расчётных 3,8 кВт люди установили только 2 кВт, в результате – недостаточный обогрев дома с наступлением морозов.

кабель

Укладка кабеля

Для укладывания кабеля используют армирующую сетку или металлические полосы. Она кладётся поверх утеплителя, сверху на ней раскладывают кабель. Сетка выполняет функцию армирования пола и служит креплением для провода.

Раскладывание провода выполняют по разработанной схеме. Для электрического кабеля используется схема змейка (зигзаг).

Схема укладки кабеля

Расстояние между витками провода составляет 15 см посреди комнаты, и 10 см там, где необходим усиленный нагрев (вдоль наружных стен). Минимально допустимое расстояние между проводами составляет 6 см.

От кабеля до нагревательного прибора должно быть больше 20 см.

В стене на высоте 10-30 см от пола делают отверстие для коробки регулирования температуры.

Кабель раскладывают на полу, крепят к армирующей сетке, устанавливают терморегулятор и соединяют его с кабелем. Проверяют кабель на наличие сопротивления (в целях контроля работоспособности).

Перед заливкой цемента по периметру комнаты укладывают демпферную ленту. Она амортизирует температурное расширение и сжатие, предупреждая появление трещин.

Заливают пол цементным раствором, оставляют его для застывания. На следующий день цемент уже будет твёрдым, но включать пол нельзя. Необходимо выждать месяц (вернее, 28 дней – срок первичного набора прочности и высыхания для цемента). Включение полов раньше 28 дней приведёт к появлению трещин в бетонной стяжке.

Заливка стяжки

Монтаж электрических матов выполняется на черновую бетонную стяжку. Их крепят на клей, поверх кладут кафельную плитку. Инфракрасные плёночные полы просто укладывают под настил без подготовительных операций.

sovetporemonty.ru

Электрический тёплый пол своими руками устройство и схемы

Технология монтажа электрического теплого пола

Начиная работы по устройству электрического подогрева полов в квартире или помещениях, с использованием резистивного нагревательного кабеля, требуется выполнить некоторые расчёты:

  • найти требуемую мощность в расчёте на квадрат площади без учёта занимаемой стационарными предметами меблировки и т. п.;
  • учесть общую мощность потребления, считая допустимым максимумом от 2 до 4 кВт (выделяется на стандартную квартиру в многоэтажном доме).

Вычисления ведутся по нормам рекомендуемой мощности для помещений различного назначения:

  • спальные комнаты от 100 до 150 Вт на квадратный метр;
  • кухня, прихожая и коридор 150 Вт на квадратный метр;
  • санитарные помещения 180 Вт на квадратный метр;
  • балконы и лоджии 200 Вт на квадратный метр.

Примерный расчёт для помещения кухни, площадью 9 квадратных метров, в которой обогревается 5 квадратных метров (4 заняты мебелью, плитой, холодильником). Результат составляет 150×5=750 (Вт). Для кухни потребуется кабель, имеющий соответствующую мощность. Приобретается 32-х метровый отрезок, мощностью 800 Вт. Находится шаг его укладки на указанной площади: 5×150/32=23 сантиметра.

Выполнение монтажных работ включает:

  • выбор и подготовку места установки в помещении блока управления (термостата). Его следует ставить не выше 100 сантиметров на свободной для доступа стене. Под корпус прибора готовится соответствующее отверстие в стене;
  • к блоку подводятся силовые провода питания и заземляющий провод;
  • перпендикулярно выполняется канавка в стене для прокладки проводов к кабелю нагревателя;
  • выполнение теплоизолирующего слоя, толщиной не менее 2-х сантиметров;
  • по настилаемой через 50 сантиметров монтажной ленте укладывается кабель, согласно предварительно рассчитанной схеме (змейкой, спиралью) в зависимости от его типа так, чтобы его укладка нигде не пересекалась и не соприкасалась;
  • соединение силовых проводов питания и нагревательного кабеля выполняется с помощью муфты, с расчётом её дальнейшей заделки в стяжке;
  • установку в гофрированной пластиковой трубке термодатчика;
  • проверку тестером целостности жил кабеля и мегомметром сопротивления изоляции;
  • заливку стяжки пола, её толщина составляет от 3 до 5 сантиметров.

После того, как выполненная стяжка окончательно затвердеет, выполняется подключение заземляющих, питающих и проводов датчика температуры к соответствующим винтам на колодке блока управления.

Устройство пленочного теплого пола включает примерную последовательность действий:

  • очистка и подготовка поверхности несущей основы пола;
  • настил подложки фольгированным слоем вверх;
  • укладка на подложку плёнки, предварительно нарезанной по размерам обогреваемой части пола. Выполняется медными контактами вниз к стене с терморегулятором, матовой стороной наверх. Слой закрепляется скотчем;
  • изоляция не подключаемых медных контактов;
  • подключаемые контакты фиксируются на проводах питания и подключаются к плёнке, контакты изолируются скотчем;
  • установленная плёнка закрепляется на фольге скотчем;
  • для теплового датчика и датчика под плёнку, в районе размещения терморегулятора, в фольге выполняются канавки на расстоянии не менее сантиметра;
  • в любом месте фольгированным скотчем крепится заземляющий провод, тем же скотчем соединяется фольга слоёв подложки;
  • к блоку терморегулятора подключаются провода питания, заземление и датчиков;
  • проверка работоспособности плёночных модулей в собранной системе, через минуту после включения должен нагреваться каждый;
  • укладывается напольное покрытие.

Обогрев пола под плиткой

Если Вам необходимо установить
обогревательную систему под укладываемую плитку, а поднять
пол у Вас нет возможности, рекомендуется воспользоваться
нагревательным кабелем, уложенным в специально предлагаемую
для этого сетку.

Кабель диаметром 2,5 мм
укладывается в так называемый мат, имеющий ширину 0,5 метра
и длину не менее 4 метров. Мощность такого кабеля на 1 м2
составляет 100 Вт, что позволяет обеспечить комфортный
подогрев кафельного пола. Укладка дополнительной
теплоизоляции в данном случае не производится, иначе
раствор, соединяющий плитку, из-за перегрева потеряет
прочность.

Обогревательный одножильный
кабель хорошо экранизирован, не боится воды. Так называемый
«тёплый мат» укладывают на основание. Если необходимо
сделать поворот кабеля, делается надрез сетки мата.

После того как система
практически установлена, в неё укладывается датчик
температуры пола, помещенный в гофрированную защитную
трубку. После этого установленный терморегулятор подключают
к кабелю и к датчику, сверху кладется на раствор плитка.

Для идентификации каждый тип
кабеля имеет буквенно-цифровую маркировку, кроме того
отличается цветом. Диапазон мощностей терморегуляторов
входящих в состав системы до 3,5 кВт.

Устройство и принцип работы

Любой электрический пол, в самом общем случае, представляет многослойную структуру. Она может включать слой термоизоляции, слой основы, уложенные нагревательные элементы, армирующий слой на который укладывается половое покрытие. В зависимости от применённых в системе элементов, места её установки и целого ряда факторов, есть свои особенности в послойном устройстве электрических тёплых полов.

Выделение тепла происходит в результате прохождения электрического тока через распределённые нагревательные элементы, имеющие высокое резистивное сопротивление. Такие термоэлектрические нагреватели выполняются в виде резистивных (с одной или двумя жилами) или саморегулирующихся кабелей, плёнок с углеродным и биметаллическим покрытием, нагревательных стержней.

Тепло, выделяемое в результате преобразования электроэнергии в резистивных нагревателях (кабели, стержни, плёнки), может легко регулироваться. Для этого в системах применяются автоматические и ручные терморегуляторы. Одним из достоинств тёплых электрических полов есть лёгкость автоматизации управления температурным режимом. Возможность программирования работы тёплого пола на любое время, значительно повышает комфортность его эксплуатации.

Применение автоматических блоков позволяет значительно (до 50%) увеличить экономичность энергопотребления. Однако и ручная установка температуры на блоке, с возможностью его работы в режиме термостата, также даёт существенную (не менее 30%) экономию электроэнергии.

Проведение расчета

Как рассчитать теплый пол? Как рассчитывается мощность теплого пола? Расчет электрического теплого пола может проводиться благодаря уже подготовленным таблицам, которые предлагает изготовитель. Расчет мощности теплого пола такой же. И согласно расчетам потерь тепла в каждой комнате выбирается нужный шаг установки провода. Также рассчитывает его длина.

Если планируется установка инфракрасного пола под ламинат уложенный своими руками, то расчеты в данном случае становятся еще легче. Надо лишь сделать подбор нужного числа компонентов, которые смогут покрыть предполагаемую площадь.

Не забудьте в расчеты включить кабель, с помощью которого будет осуществляться подключение терморегулятора к теплому полу. Также составляется схема подключения терморегулятора теплого пола, которая должна отражать данную процедуру. Потом осуществляется подключение теплого пола к электричеству.

Так выглядит схема терморегулятор, схема подключения

Подключать к розетке электро пол ламинированный запрещено.

Нагревательные элементы водяного теплого пола и их расчет

Водяной теплый пол – популярная система обогрева, в которой теплоносителем является вода, которая берется из отопительной системы или центрального «горячего водопровода».

Также для подогрева теплоносителя применяют электрические и . Теплоноситель перед тем, как попасть в нагревательные элементы, подается на коллектор, который является главным распределительным центром данного вида отопления.

В системе центрального отопления и водопроводе вода имеет достаточно большую температуру (60-80 0 С), а сам теплый пол должен нагреваться до 30-40 0 С.

Для этого на коллекторе устанавливаются расходомеры, которые контролируют подачу теплоносителя в каждый контур.

Контуром в системе отопления водяного теплого пола называется отдельный трубопровод. Поскольку коллектор устанавливается один на всю квартиру или дом, к нему подключается множество труб при установке данного вида обогрева по всей квартире. Трубы, являясь нагревательным элементом, должны иметь гибкую структуру и выполнятся из надежных материалов, не деформируясь при изменении температур.

Существует несколько разновидностей нагревательных элементов, которые имеют определенные особенности:

  • полипропиленовые трубы;
  • медные трубы;
  • гофрированные трубы из металла;
  • металлопластиковые нагревательные элементы.

Медные и стальные элементы системы обладают наилучшей теплопроводностью, но не так часто применяются, как металлопластиковые и полипропиленовые, из-за своей стоимости.

гидроизоляцию, армирующую сетку, к которой крепятся нагревательные элементы, сами трубы, цементно-бетонную стяжку и финишное покрытие.

Способы укладки труб

На сегодняшний день широко применяются два метода укладки нагревательных элементов:

  • зигзаг;
  • спираль.

Укладка труб спиралью или улиткой (2 название) осуществляется в больших помещениях, местах с долговременными заморозками и северных регионах страны. Так как эта система укладки подразумевает большие затраты теплоносителя соответственно получается интенсивный обогрев комнат.

Теплый водяной пол с методом укладки труб спиралью часто используется для организации основного источника отопления. Такой новый вид отопления способен равномерно прогреть финишный настил и все помещение в целом, создавая отличный микроклимат.

Уложить нагревательные элементы зигзагом можно в любом помещении. Данный метод требует меньшее (чем при спирали) количество теплоносителя для создания комфортной обстановки в помещении. Но существует один недостаток данной системы труб – это неравномерность нагрева. Поскольку вода подается в начале контура, а забирается на его конце, ощущаются плавный перепад температуры настила, имеющий такое же направление.

Чтобы избежать такое явления, применяют систему труб «двойной зигзаг», с подачей воды от разных отопительных контуров. Это позволяет организовывать равномерный обогрев. При укладке труб зигзагом часто используют теплый пол, как дополнительный вид обогрева для небольших помещений (ванные комнаты, балконы).

Следует помнить, что в зависимости от атмосферных особенностей места установки теплого пола и климатического пояса, а также с учетом требований самого хозяина к комнатной температуре, расстояние между трубами теплого пола при обоих способах укладки может быть разное.

Способы установки электрического теплого пола

Варианты установок электрических теплых полов могут существенно отличатся:

  1. Монтирование в слой стяжки, после чего укладывается напольное покрытие;
  2. Укладка теплого пола поверх стяжки под плитку;
  3. Укладка непосредственно под напольное покрытие (пленочные полы).

Первый вариант подходит для обогрева в жилых комнатах, в ванной, в кухне, на лоджии. При этом подразумевается установка кабельных теплых полов. Под саму систему укладывается гидроизоляция и слой утеплителя. Сверху формируется небольшой слой стяжки.

Если этажом ниже находится утепленное помещение, то можно укладывать электрический теплый пол под плитку без дополнительного слоя теплоизоляции и монтирования в стяжку. Слой плиточного клея и сама плитка достаточно защищают нагревательные элементы. Однако следует уточнить в инструкции приобретаемого изделия о возможности такой укладки.

Если необходимо установить теплый пол под ламинат или линолеум, и нет желания проводить капитальные работы, связанные с заменой стяжки, то лучший теплый электрический пол для этого – пленочный (инфракрасный). При этом укладывается слой утеплителя в виде вспененного полиэтилена с фольгированной поверхностью поверх имеющейся стяжки. Далее – электроэлементы. При необходимости добавляется слой гидроизоляции и непосредственно напольное покрытие.

Виды электрических теплых полов:1 – Кабельный; 2 – Кабельный с армирующей сеткой; 3 – Пленочный (инфракрасный).

Важно: Использовать пленочный теплый пол под плитку нельзя, как и монтировать его в стяжку. .

I. Водяной тёплый пол на деревянной подложке

Устройство тёплых деревянных полов отличается от общепринятого тем, что нагревательные элементы не заливаются бетоном, а укладываются внутрь специально сделанной для них конструкции и, затем, оборачиваются фольгой. После этого сверху на обогревающую сиситему укладывается чистовой пол, желательно сделанный из твёрдых пород дерева или из ламината. Как уже было сказано, чем плотнее материал, тем он охотнее передает тепло, поэтому сосна и липа для пола, который укладывается на тёплый пол подходят меньше, чем дуб и клён.

  1. По периметру конструкции теплого пола и декоративного пола укладывается демпферная (иначе — компенсационная) лента, которая будет компенсировать расширение материалов.
  2. тобы тепло из теплоносителя не уходило в конструкцию, к которой он крепится, ее нужно утеплить. Для этого между лагами, уложенными на черновой пол прокладывается слой утеплителя. Например, экструдированный пенополистирол или базальтовая вата.
  3. Последнюю обязательно нужно укрывать, изнутри и снаружи парогидрозащитной плёнкой. Это нужно, чтобы в материал не попадала влага из деревянных конструкций и он не замокал.
  4. Для укладки труб или кабелей с помощью сосновых досок или плит ДВП или ОСБ устраиваются пазы для их укладки.
  5. Трубы укладываются в пазы заподлицо, оборачиваются фольгой и крепятся металлическими пластинами.
  6. На конструкцию сверху настилается чистовой пол.

Распределение узлов управления и нагревательных элементов

Вначале следует создать план монтажных работ теплого электрического пола. При этом необходимо учесть, что нагревательная пленка или провод не должны располагаться в местах, где будут установлены электроприборы и массивная мебель. В одном контуре все нагревательные элементы греются одинаково, и если появится некоторое ограничение тепла, например, в виде массивной мебели или электрических приборов, то нагревательные элементы перегреются и выйдут из строя, а мебель может повредиться от перегрева.

Схема принципа работы электрического теплого пола.

В итоге схема укладки электрического пола чаще всего бывает в виде неправильной фигуры. При этом в будущем перестановка мебели крайне нежелательна, потому что такие действия отрицательно скажутся на работе всей системы. Для каждой комнаты рекомендуется организовать отдельные контуры теплого пола, которые будут иметь свои отдельные регуляторы и подвод питания. Если проводится заливка стяжки, то между ними по полу прокладывается демпферная лента.

Электрические полы с подогревом подробная характеристика системы

Между пластинами – полосы фольги шириной 20…25 см — отражающий слой. И — трубу:

Для усиления отражательного эффекта поверх труб постелены металлические листы, то ли алюминиевые, то ли из оцинкованной стали. Поверх – ламинат, но не паркет!

На рисунке не показан слой листового материала поверх лаг, но можно и без него, хотя с ним — надёжней. Почему? При большом расстоянии между лагами доски 20…25 мм толщиной могут прогибаться под весом мебели и людей. (Тем более если это не доски, а полосы из ДСП.) При более толстых же досках расстояние от труб до поверхности пола увеличивается, отчего пол придётся греть сильней…

Такое основание не годится для паркета, т. к. оно весьма подвижное, гибкое. Для паркета нужно бетонное основание, и подложку (фанеру) прочно прикрутить к бетонному основанию. А для ламината годится.

Второй вариант больше подходит для укладки трубы «змейкой», а фото, иллюстрирующие этот вариант монтажа, приведены ниже.

Пошаговый процесс монтаж кабельного пола

Сам процесс монтажа условно делится на несколько этапов:

  • подготовка основы пола;
  • составление плана обогреваемой комнаты;
  • монтаж нагревательного контура;
  • монтаж точки подключения;
  • заливка бетонной стяжки.

Постараемся дать как можно более полное описание каждого этапа.

Этап #1 – Подготавливаем основу пола

Старое напольное покрытие необходимо снять, освободив плиту перекрытия. Трещины свыше 1 мм нужно расширить перфоратором до 1,5 см. Рыхлую поверхность бетона убрать. Очищенное перекрытие смочить водой. Все отверстия, сколы и трещины забетонировать.

Конечно, подготовка перекрытий – это не самая приятная работа, но выполнить её необходимо тщательно: поверхность должна быть идеально ровной

Проверить горизонтальность поверхности, при необходимости выровнять её. Высохшую стяжку пропитать гидроизолирующим составом. Через пару часов можно продолжить работу.

Этап #2 – План обогреваемой комнаты

Перед дальнейшей работой, необходимо составить подробнейший план обогреваемой комнаты, содержащий схему расположения нагревательного кабеля, терморегулятора, соединительной муфты, температурного датчика.

Составление подобного плана – это обязательная часть работы. Не забудьте указать на нем все размеры. Когда придется ремонтировать полы, вы убедитесь в ценности этого документа

План необходим не только для упрощения работ, но и выручит, если возникнет необходимость найти поломку на участке, скрытом от глаз.

Этап #3 – Монтируем нагревательный контур

В полу и на стене штробим каналы для кабеля электросети, кабеля от температурного датчика, холодного соединительного вывода. В том месте, где будет находиться датчик температуры, нужно проштробить место для укладки его внутри в гофротрубе. Затем нужно удалить весь мусор и пропылесосить пол. На поверхность можно выложить экранирующий слой.

Вот тут и могут проявиться положительные качества кабеля. Если помещение имеет замысловатые контуры, да ещё и предметы мебели, под которыми кабель прокладывать нельзя, то панели тут уложить сложнее, чем кабель

На полу саморезами закрепляем монтажную ленту. Нагревательный кабель прокладываем змейкой по всей намеченной площади. К монтажной ленте он должен быть прикреплен через каждый 3 см. Кабель не должен пересекаться или касаться соседних витков. Расстояние от ближайшей стены до элементов должно быть не менее 5 см., а от прочих приборов обогрева – 10 см.

Сопротивление кабеля не должно отклоняться от значения, указанного на муфте, больше чем на 5-10%. Загерметизированную гофротрубу с датчиком температуры помещаем в отведенное для неё место.

Этап #4 – Монтаж точки подключения

Устанавливаем терморегулятор, подключаем к нему датчик температуры. Терморегулятор, предусмотренный для изменения рабочего режима теплого пола, должен располагаться на стене не ближе 30 см от уровня пола, в удобном для владельца месте.

Сам датчик должен находиться в толще пола, примерно в 50-70 см. от стены, где прикреплен терморегулятор. Если датчиков несколько, то места их расположения должны быть определены товаропроизводителем.

Терморегулятор управляет работой электрического теплого пола, к нему подключен источник питания, сами нагревательные элементы и температурный датчик

К терморегулятору должны подходить кабели от электрического теплого пола, температурного датчика в гофротрубе и электросети. Включение режима нагрева пола отображается на панели терморегулятора индикатором.

Этап #5 – Заливаем бетонную стяжку

В процессе заливки бетонной стяжки нужно следить, чтобы не возникало пустот, не образовывались пузыри. Нагревательный кабель должен быть полностью закрыт раствором. После завершения заливки нужно ещё раз замерить сопротивление в системе.

Бетонная стяжка должна полностью затвердеть. По технологии на это отводится 30 дней. Только после этого можно будет смонтировать напольное покрытие.

Мы предлагаем вам видео на тему монтажа кабельного пола.

Электрический пол на основе термомата

Для производства термоматов используют кабель не толще 45 мм. Его закрепляют на стекловолоконной сетке шириной 0,5 м. Кабель имеет экранированную и защищенную внешней оболочкой жилу. Для жилых помещений используют нагревательные маты с двойной жилой из-за их значительно меньшего уровня электромагнитного излучения.


Если выбрана плитка, как финишное покрытие, вместо бетонного раствора поверх кабеля заливают клей для этого вида материала, специально предназначенный для теплого пола

Принцип действия и сооружения

Нагревательный мат включает 2 элемента: собственно термомат с кабелем и гофру. Внутрь ее вставляют датчик, и она защищает его от влаги и агрессивных воздействий. Если слой клея тонкий настолько, что не может полностью закрыть гофру, нужно использовать влагостойкий датчик.

Терморегулятор в комплекте с выносным температурным датчиком, монтажные коробки, провода приобретают дополнительно. При выборе первого элемента учитывают максимум энергопотребления. Сечение проводов подбирают, ориентируясь на мощность системы и материал изготовления.


Если кабель нужно завернуть то разрезают сетку. Сам кабель резать и укорачивать нельзя. Во время монтажа он должен находиться вверху, к полу крепят сетку с использованием скотча или скоб

Процесс монтажа предельно прост, т.к. термомат — полностью готовое к установке изделие. Здесь не нужно крепить нагревательный кабель, а равномерность укладки обеспечивается самой конструкцией. Стоимость у него выше, чем у пола кабельного, зато он обладает массой преимуществ, в число которых входит и более быстрый прогрев поверхности.

Монтаж тепловых матов

Перед раскладыванием теплового мата пол покрывают слоем грунтовки. Это увеличит сцепление клея с бетонной поверхностью. Обычно клей наносят сразу на мат, но если это влажное помещение, то после нанесения и высыхания тонкого слоя клея его покрывают гидроизоляцией, а затем снова клеем.

Чтобы не нарушить целостность кабеля и равномерно нанести связующее вещество, нужно распределять клеевой состав при помощи пластиковой гребенки. На клей укладывают плитку и выравнивают ее.

Плитка плюс клей в сумме должны давать 20 мм, хотя отдельные производители рекомендуют минимум 50 мм. Объясняют это тем, что при такой толщине прослойки тепло распределяется более равномерно.

На фото изображена последовательность укладки теплого пола из тепловых матов под плитку, начиная от выбора места (1) до укладки плитки (7). Монтаж упрощается, если помещение имеет прямоугольную форму

В соответствии с ПУЭ обязательно следует устанавливать защитное отключение, гарантирующее безопасность и автоматический выключатель. Если систему монтируют в ванной, терморегулятор следует вынести в смежное сухое помещение.

Галерея изображений
Фото из

В устройстве теплых полов с применением электрических матов этапов значительно меньше. Однако подготовку основания проводят в том же порядке: ремонтируют, при необходимости выравнивают, убирают пыль и сор Дождавшись полного застывания стяжки, укладывают маты. При их использовании нет необходимости в устройстве арматурной сетки и в креплении к ней кабеля По уложенным согласно схеме матам заливается цементно-песчаная или полимерная стяжка. Ее укладывают не только по обогревательной системе, но и по незанятым матами участкам

Шаг 1: Устройство стяжки по основанию

Шаг 2: Укладка матов по отвердевшей стяжке

Шаг 3: Заливка стяжки по электрическим матам

Шаг 4: Устройство напольного покрытия

Электрический теплый пол своими руками технология монтажа

Монтаж теплого пола следует начать с устройства места установки терморегулятора и прокладки к нему штроб для электрических кабелей. Посадочное место блока управления представляет не что иное, как обыкновенное гнездо с пластиковой коробочкой, в которое устанавливают розетки и выключатели. Определившись с местом установки терморегулятора, с помощью специальной коробки высверливается посадочное место. От него прокладывается штроба к распределительному щитку и к полу.

Следует понимать, что схема подключения электрического теплого пола предусматривает его подсоединение не в распределительную коробку, а непосредственно к квартирному электрощитку. Систему подогрева пола в обязательном порядке необходимо посадить на отдельный автоматический выключатель. С учетом всего этого и нужно выполнить прокладку штроб.

После того как штробы готовы, можно устанавливать пластиковый подрозетник (в отверстие он крепится с помощью алебастра), прокладывать в него кабели подачи питания и приступать к укладке нагревательного мата.

Прокладка проводов для электрического теплого пола фото

С нагревательными кабелями дела обстоят довольно просто. Чтобы покрыть полметровой полосой всю обогреваемую площадь, мат необходимо научиться разрезать особым образом. Раскатав его на необходимую длину, в сетке, на которой крепятся кабели, делается разрез, после чего вы сможете развернуть мат в любом направлении, в том числе и в обратном. Вот так змейкой с учетом рельефа местности и раскладываются все нагревательные кабели. После того, как мат будет полностью расстелен, сетка крепится к основанию пола клеем для кафельной плитки.

Пока нагревательный мат присыхает к полу, самое время заняться прокладкой холодных кабелей и монтажом температурного датчика – последовательность этих работ роли не играет. Начнем с холодных кабелей. Основное условие, которое необходимо выдержать при их прокладке к месту установки терморегулятора – это непересекаемость проводов, они должны идти параллельно друг другу и ни в коем случае не пересекаться. Крепятся холодные кабели алебастром, а их концы выводятся в коробку терморегулятора.

Устройство электрического теплого пола

Теперь о термодатчике – здесь также особых сложностей не должно возникнуть. Единственное, что необходимо, так это правильно определить его место установки. Совсем забыл, для его монтажа также необходимо сделать штробу – хотя сам датчик и имеет небольшие размеры, устанавливается он в гофре, конец которой глушится. Это необходимо для того, чтобы была возможность заменить его в случае выхода из строя.

Технология укладки электрического теплого пола своими руками

Штробу придется прорезать от его места установки до терморегулятора. Если штробу не резать, а укладывать как есть, то в процессе дальнейшей облицовки пола придется либо закладывать больший слой клея для кафеля, либо лить чистовую стяжку толще. Теперь о месте установки термодатчика. По большому счету, его можно установить в любом удобном месте обогреваемого пола с одним лишь условием – он должен располагаться четко между витками нагревательных кабелей. В этом случае его работа будет наиболее оптимальной.

Ну и завершающий этап монтажных работ – это подключение и установка терморегулятора. Как правило, с обратной стороны этого устройства расположены клеммы, на которых с помощью графических символов указано что и куда подсоединять. Кроме того, в инструкции к терморегулятору прилагается принципиальная схема его подключения

На что необходимо обратить особое внимание в процессе подключения и установки терморегулятора, так это на качественное подсоединение проводов – их концы в обязательном порядке необходимо пропаять.

Установка терморегулятора электрического теплого пола

Вот так выполняется монтаж электрического теплого пола своими руками. Ну и напоследок хочу акцентировать внимание на том, что по окончании всех работ теплый пол необходимо проверить на работоспособность. Только после этого можно заливать пол финишной и укладывать декоративное напольное покрытие. Если речь идет об облицовке теплого пола кафелем, то его можно укладывать непосредственно на провода, только использовать при этом специальный клей.

Нагревательные элементы

На современном рынке можно найти следующие нагреватели для пола:

  • кабель;
  • пленочный инфракрасный;
  • мат.

Перед тем как сделать пол с подогревом, следует правильно его подобрать из всего многообразия.

Принцип действия у всех типов элементов заключается в выделении тепла или излучения при прохождении электрического тока.

  1. Кабели подразделяются на резистивные и саморегулирующиеся. Первый имеет постоянную мощность и может быть одно- и двухжильным. Саморегулирующийся состоит из двух параллельных проводников с токопроводящим полимером, расположенным между ними. При изменении температуры на отдельных участках ток в них изменяется, и кабелю не грозит местный перегрев. Он монтируется в цементной стяжке толщиной 3-5 см.
  2. Пленочный инфракрасный нагреватель состоит из проводника в виде полос из ламинированной карбоновой фольги. Электрический ток подается по проводникам к графитовым полосам, которые генерируют инфракрасное излучение, нагревая расположенный сверху настил. В отличие от кабеля, тепло равномерно распределяется на всей поверхности наподобие солнечных лучей. Нагреватель предназначен для укладки без клея и стяжки под напольные покрытия. Он плохо переносит щелочную среду, но с гидроизоляцией его можно уложить под
  3. Нагревательный мат — это тонкий кабель с одной или двумя жилами, приклеенный к сетке из стекловолокна. Соединение элементов между собой и с источником питания производится специальными клеммами. Их ширина составляет 0,5 м, а длина может быть разной. Даже для сложной планировки их легко собрать, подключив друг к другу клеммами. Стыки дополнительно скрепляют с помощью герметика или скотча. Маты можно располагать в клеевой прослойке при укладке плиток. При этом не требуется гидроизоляция.

Устройство системы водяного подогрева пола

По типу монтажа тёплые водяные полы делятся на три вида:

І. Бетонный тип монтажа. Система обогрева при таком типе монтажа монтируется непосредственно в бетонную стяжку, предварительно утеплив и положив влагоизолятор.

ІІ. Настильный тип монтажа. В данном случае система обогрева помещается между специальными полистирольными плитами толщиной 3 см и плотностью 30 кг/м3, которые кладутся без предварительной стяжки пола бетоном. Полистирольный настил не требует ни хомутов, ни клипс, ни направляющих сеток и т. п. Он очень прочный, т. к. штампуется гидропропеллентным методом. На поверхности материала есть специальные защелки, благодаря которым трубы диаметром 16−18 мм можно устанавливать без специального крепежа. Сбоку у полистирольных плит есть специальные замки, и они скрепляют плиты в единую поверхность по принципу укладки ламината.

ІІІ. Деревянный тип монтажа:

  • реечная система, при которой применяются специальные лаги-полосы из досок или ДСП шириной не менее 28 мм для пола. Между лагами монтируются теплоотражающие пластины, в углубления которых выкладываются полимерные трубы отопления. Шаг между рейками 2 см. Главное условие — это выкладывание труб исключительно на лаги. В качестве утеплителя между лагами выкладывается полистирол или минеральная вата. Деревянное покрытие не толще 1,5 см выкладывается поверх сверху. Дерево обладает плохой теплопроводностью, поэтому покрытия большей толщины скажутся на теплообмене. В реечной системе теплоизоляционный слой гораздо тоньше, чем в модульной системе. Реечный способ лучше применять между этажами деревянного дома.
  • модульная система, при которой трубы отопления выкладываются в каналы готовых полос из ДСП толщиной 22 мм. Полосы нужны для создания жёсткой поверхности и фиксации алюминиевых пластин. Полосы в зависимости от проекта имеют ширину 13, 18 и 28 см и выкладываются на расстоянии 2 см друг от друга. Модульные пластины из алюминия имеют специальный профиль с защёлками для трубы, и теплообмен между трубой и пластиной проходит более эффективно. Если в качестве напольного покрытия будет линолеум или керамическая плитка, то поверх пластин выкладывается слой гипсоволокнистых плит. Но если в качестве полового покрытия предусмотрен паркет или ламинат, то можно обойтись и без гисповолокнистых плит.

Facebook

Twitter

Вконтакте

Одноклассники

aqueo.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
