можно ли класть ламинат на теплый пол, укладка своими руками, фото и видео

Содержание:

Установка системы теплого пола, будь то электрической или водяной, требует от потребителя значительных материальных затрат, так что зачастую он не может себе позволить такие расходы. Вместе с тем, ламинированные панели становятся все более доступны для покупателей по стоимости, к тому же, обладают ряду достоинств.

можно ли теплый пол под ламинат

А вот если совместить укладку напольного покрытия и отопления, в целом все кажется не таким уж непосильным или неосуществимым. Далее в материале мы расскажем о том, можно ли теплый пол под ламинат укладывать самостоятельно, и как осуществить эти работы без привлечения специалистов.

Оптимальное решение для совмещения покрытия с подогревом

Сам по себе ламинат хотя и прочный, однако, в комплексе с водяным теплым полом для него существует ряд ограничений:

  • Ламинированные панели очень чувствительны к повышенной влажности, хотя и отличаются достаточной прочностью. Тем не менее, в настоящее время в продажу поступают водостойкие типы ламината, не склонные к деформации из-за влажности.
  • Укладка ламината на теплый водяной пол возможна только при наличии специальной подложки. Некоторые виды подложек неприемлемы для использования в таких условиях, например, пробковый материал. Однако есть ряд синтетических подложек, которые прекрасно справляются с защитой ламината от влаги, при укладке его на теплый водяной пол.

можно ли класть ламинат на теплый пол

Некоторые покупатели сомневаются, можно ли делать теплый пол под ламинат, поскольку:

  • монтаж такой системы отопления обходится довольно дорого;
  • чтобы теплый пол функционировал правильно, желательно воспользоваться помощью профессионалов;
  • необходимость автономного монтажа теплого пола с последующим встраиванием его в общую систему отопления, которая включает целый набор радиаторов, трубопровод с фитингами и байпасами, фильтр, насос и котел.

Преимущества такого комбинирования

Если планируется укладка ламинированных панелей на бетонное основание пола, желательно произвести дополнительное его утепление, поскольку ни гидроизолирующий слой, ни подложка, не смогут защитить такое покрытие от холода. А водяной теплый пол под ламинат позволит выполнить утепление напольного покрытия очень качественно (прочитайте также: «Какая бывает подложка для теплого пола и как используется»).

укладка ламината на теплый водяной пол

Что касается стоимости монтажа такой системы отопления, то можно с уверенностью утверждать, что все затраты, понесенные в процессе ремонта, окупятся уже в течение ближайшего отопительного сезона. А если укладывать водяной теплый пол под ламинат своими руками, то можно еще больше сэкономить на стоимости профессиональных работ.

Как укладывать водяной теплый пол

Чаще всего теплые полы с водяными нагревательными контурами укладываются одним из четырех способов:

  1. По деревянно-реечной системе
    . В данном случае водяной контур прокладывают между лагами, предварительно проделав в них пазы под трубы. Поверх контуров укладывается слой тонкой фанеры, на которую будет постелена подложка под ламинат. Как вариант, вместо фанеры может быть применена жесткая подложка (подробнее: «Как сделать теплый пол по деревянным лагам своими руками»). Теплообменники в данной ситуации не требуются.
  2. Модульная деревянная конструкция. В данном варианте в продажу поступают уже готовые системы труб с лагами. При такой системе теплого пола необходима дополнительная прослойка под укладку подложки для ламината, но можно воспользоваться и жесткой подложкой без прослойки (прочитайте: «Какая подложка для теплого пола лучше подойдёт»). В этой конструкции требуется установка теплообменников, которыми могут служить широкие металлические пластины.
  3. Теплый пол из полистирола – при этом используются не металлические, а трубы из полистирола.
  4. Укладка в бетонную стяжку. Такой способ монтажа водяного теплого пола является наиболее распространенным, поскольку стяжка в данном случае служит и теплообменником, и гидроизоляцией. При такой технологии, водяные нагревательные элементы утапливаются в толще стяжки.

Независимо от того, сомневаетесь вы по поводу того, можно ли укладывать теплый пол под ламинат, или уверены в своем решении, чтобы обустроить такой обогрев потребуется наличие обязательных атрибутов общей отопительной системы. Читайте также: «Как положить теплый пол с водяным контуром правильно».

можно ли делать теплый пол под ламинат


Необходимо наличие:

  • коллектор, который распределяет потоки тепла в случаях, когда в системе имеется несколько контуров;
  • магистральный коллектор, благодаря которому производится подключение теплого пола к общей отопительной системе;
  • интегрированный коллектор;
  • насос для теплого водяного пола, обеспечивающий надлежащий уровень давления в цепи.

Стоит отметить, что существенным недостатком водяного пола, уложенного под ламинат, является его низкая теплоотдача, которой недостаточно для полноценного прогрева помещения. Чтобы минимизировать эту проблему, лучше выбирать покрытие толщиной 2-3 мм. Тем не менее, такие показатели как раз и рекомендуются для укладки поверх водяного теплого пола. Читайте также: «Какой ламинат лучше для теплого пола – выбираем оптимальный материал».

Подробное описание процесса укладки

Как и при любых ремонтных работах, перед началом укладки теплого пола с водяными элементами, требуется предварительный подготовительный этап.

Выбираем технологию укладки

Чтобы определиться, можно ли положить теплый пол под ламинат, необходимо уточнить индивидуальные параметры комнаты и учесть следующие нюансы:

  • Максимальная длина контура не должна превышать 100 метров, иначе насосу не хватит мощности для перекачки воды в таком объеме.
  • В случае необходимости разбивки системы водяного отопления на несколько контуров, необходимо проследить, чтобы на один контур приходилось не более 40 м2 площади. Чем короче будет каждый из контуров, тем лучше.

водяной теплый пол под ламинат своими руками

Зачастую используют несколько схем укладки нагревательных элементов:

  • улитка;
  • змейка;
  • угловая змейка;
  • двойная змейка.

Отметим, что эффективность нагрева при аналогичной длине контура практически не зависит от схемы его укладки. Тем не менее, каждый из профессиональных мастеров выбирает ту или иную схему исходя из своих предпочтений и удобства ее осуществления.

Проведение работ

Последовательность выполнения монтажа водяного теплого пола выглядит следующим образом:

  • Подготавливают черновой бетонный пол. Убирают мусор, заделывают все трещины и выбоины, при необходимости, штукатурят и шлифуют основание под водяной теплый пол.
  • Черновой пол просушивают до получения оптимального уровня влажности.
  • Укладывают гидроизолирующий слой. Желательно использовать для этих целей сплошное полотно изоляционного материала. Если это неосуществимо, места стыков с двух сторон проклеивают строительным скотчем.
  • Водяной контур распределяют по поверхности пола, не забыв об укладке датчика температуры воды в системе.
  • После укладки всю систему проверяют на работоспособность, произведя пробный запуск.
  • Поверх труб заливают тонкий слой финишной стяжки, после чего его хорошенько выравнивают.
  • Как только финишная стяжка полностью просохнет, на нее можно стелить еще один гидроизолирующий слой.
  • Потом стелют подложку под ламинированные панели.
  • Когда все готово, можно приступать к сборке напольного покрытия.

Итоги

Итак, отвечая на вопрос, можно ли класть ламинат на теплый пол, с уверенностью можно сказать, что такой тандем в настоящее время становится все более популярным и востребованным, поскольку совмещает в себе экономическую и практическую выгоду для покупателя.

Преимущество данной системы еще и в том, что такое покрытие как ламинат, может быть с легкостью разобрано полностью или частично, если система отопления даст сбой и потребуется срочный ремонт.

Вместе с тем, отметим, что укладка ламината не обязательно подразумевает одновременный монтаж системы теплого пола. Однако если вы решили оборудовать в своей квартире такой дополнительный обогрев, ламинат станет оптимальным вариантом в качестве финишного напольного покрытия.

Водяной теплый пол под под ламинат

Совсем недавно мастера остерегались укладывать водяной теплый пол под ламинат, так как в большинстве случаев покрытие довольно быстро приходило в негодность. Ламинированные панели рассыхались, трескались и деформировались, что, безусловно, вызывало недовольство клиентов.


Совсем недавно мастера остерегались укладывать водяной теплый пол под ламинат, так как в большинстве случаев покрытие довольно быстро приходило в негодность. Ламинированные панели рассыхались, трескались и деформировались, что, безусловно, вызывало недовольство клиентов.

Однако с появлением новых видов этого отделочного материала, использовать ламинат в качестве финишного покрытия на теплом водяном полу стало возможно. Причем если соблюдать несложные правила, смонтировать такую систему отопления под силу даже неспециалисту собственными руками.

В этой статье мы расскажем, как сделать водяной теплый пол под ламинат, чтобы он был теплым, красивым и долговечным.

Содержание:

  1. Можно ли совместить водяной теплый пол и ламинат

  2. В каких помещениях можно использовать

  3. Устройство водяного теплого пола под ламинат

  4. 3.1 Укладка пирога
    3.2 Особенности монтажа греющего контура

  5. Как выбрать ламинат под теплый водяной пол

  6. Как обеспечить целостность ламината


    Можно ли совместить водяной теплый пол и ламинат

    Стоит сразу оговорится, что обычный ламинат не подходит для укладки на водяной пол. Такой материал хоть и обладает хорошей прочностью, но также отличается особой чувствительностью к повышенной влажности и перепадам температур.

    Поэтому для водяного пола используют влагостойкую разновидность ламината, который монтируют только на синтетическую подложку с хорошей теплопроводностью. Применение других материалов, хорошо впитывающих воду, недопустимо.  Кроме того, покрытие должно быть устойчиво к истиранию и механическим повреждениям.

    Марка ламината должна быть не ниже 32 или 33 класса, тепловое сопротивление материала — не выше 0,15 м² K/Вт

    Не менее важна устойчивость ламинированных панелей к нагреву — при изготовлении ламината используется клей, в котором содержится формальдегид и его испарения ядовиты. Ламинат, предназначенный для теплого пола, покрыт защитным слоем специального лака, поэтому не выделят это вредное вещество в опасной концентрации.

    Узнать, подходит ли материал для теплого пола, можно по маркировке производителя на упаковке.

    Также при укладке ламината на теплый водяной пол стоит учитывать, что предельная температура нагрева для этого покрытия — 27-28 °C. Это обусловлено особенностями материала. Однако такой температуры вполне достаточно для поддержания комфортного микроклимата в помещении. Ламинированные деревянные панели отлично прогреваются и надолго сохраняют тепло.


    В каких помещениях можно использовать

    Систему водяного теплого пола можно использовать в любом помещении, чего не скажешь о ламинате. Даже влагостойкую модификацию нельзя укладывать в местах, где покрытие будет постоянно контактировать с водой — ванной или санузле. На кухне и в коридорах применять ламинированные доски рекомендуется с осторожностью.

    В жилых помещениях нет практически никаких ограничений в использовании материала.


    Устройство водяного теплого пола под ламинат

    С точки зрения качеств ламината, как финишного покрытия, — это один из самых практичных и удобных материалов для монтажа.  При наличии идеально ровного основания ламинированные панели просты в укладке и могут устанавливаться даже неспециалистом. Кроме того, такое покрытие обладает небольшим весом и смотрится очень эффектно.

    Чтобы обустроить водяной теплый пол под ламинат своими руками, потребуется:

    • Сделать тепловые расчеты и подобрать оборудование. Этот пункт лучше доверить специалистам или воспользоваться специальным калькулятором.

    • Установить распределительный шкаф с коллекторной группой.

    • Уложить многослойный пирог с греющим контуром и подключить трубы с коллектором.

    • Проверить систему отопления на герметичность и работоспособность.

    • Положить финишное покрытие.

    Устройство водяного пола под ламинат может выполняться по нескольким технологиям — со стяжкой, по типу настильной системы, на черновой деревянный пол или на лагах. В любом случае это будет многослойный пирог, состоящий из разных материалов.


    Укладка пирога

    В зависимости от особенностей помещения укладку теплого пола можно выполнить на бетонное или деревянное основание. Эти два вида перекрытий имеют разную теплопроводность, поэтому устройство пирога будет различным.

    Монтаж водяного пола под ламинат на бетонные перекрытия выполняется следующим образом:

    • Основание очищается от грязи или пыли, ремонтным составом заделываются все дефекты, изъяны и неровности. Если обнаружены серьезные перепады высот, поверхность выравнивается по уровню тонким слоем стяжки или самонивелирующимся составом.

    • После полного высыхания раствора делают гидроизоляцию — покрывают основанием специальным составом или укладывают слой полиэтиленовой пленки толщиной 0,2-0,4 мм. При этом защищают не только поверхность пола, но и нижнюю часть стены. По периметру монтируется демпферная лента, необходимая для компенсации теплового расширения стяжки при нагреве.

    • Укладывается слой теплоизоляции. Это могут быть полистирольные плиты (для полов над грунтом или холодным подвалом) или фольгированная подложка (для межэтажных перекрытий) в зависимости от качества утепления помещения.

    • Прежде укладывать греющий контур, необходимо установить распределительный шкаф. В нем будет размещена коллекторная группа, отвечаю за распределение теплоносителя по трубам, управление потоками и регулирование температурой.

    • Поверх теплоизоляции укладывается и сразу фиксируется греющий контур. После чего трубы испытываются на герметичность — система заполняется водой и для выявления протечек поддается рабочее и максимальное давление (опрессовка).

    • Заливается бетонный раствор — толщина слоя должна быть порядка 3-5 см. При закладке состава в трубах поддерживается рабочее давление.

    • Стяжка выдерживается до полного затвердения в течение 28 дней, после чего можно укладывать подложку и ламинат.

    Теплый пол со стяжкой — наиболее надежная система, обеспечивающая долгий срок службы как системе отопления, так и финишному покрытию.

    На деревянное основание укладывается теплый водяной пол под ламинат без стяжки в таком порядке:

    • На черновой пол настилается гидроизоляционная пленка.

    • Монтируется система для фиксации греющего контура — это могут быть специальные алюминиевые пластины, реечная или модульная конструкция.

    • Выполняется монтаж труб водяного теплого пола, проверяется работоспособность контуров.

    • Поверх конструкции укладывается жесткое защитное покрытие — модули ДПС, гипсоволокнистые листы или монтажная сетка.

    • Настилается подложка для ламината, укладывается финишное покрытие.

    Теплый пол под ламинат без стяжки имеет одно значимое преимущество — при протечке или необходимости ремонта, ламинат можно легко разобрать, полностью или частично, и получить доступ к месту аварии.

    Особенности монтажа греющего контура

    Для изготовления контура можно использовать трубы из разных материалов, но наибольшую популярность получили изделия из металлопластика и полиэтилена. Они прочны, надежны, устойчивы к внешним и агрессивным воздействиям, скачкам давления и высоким температурам. Отличаются хорошей гибкостью, что облегчает монтаж трубопровода, имеют небольшой вес и доступную стоимость. Кроме того, полиэтиленовые трубы имеют хорошую теплопроводность, и сохраняют все свои качества при любых окружающих условиях, что делает систему отопления максимально работоспособной.

    Однако чтобы теплый пол был еще и эффективным, при укладке греющего контура необходимо учитывать ряд факторов, влияющих на его производительность. К ним относятся особенности монтажа трубопровода и нюансы в его расположении:

    • В помещениях с окнами и балконами монтаж трубопровода начинают с самых холодных участков — по мере приближения к более теплому центру теплоноситель будет остывать обеспечивая равномерный прогрев комнаты.

    • Максимальная длина одного контура не должна превышать 100 метров. В противном случае будет возрастать гидравлическое сопротивление в системе и снижаться эффективность теплого пола. Поэтому для каждого помещения делают отдельный контур.

    • При прокладке трубопровода под покрытием используются только цельные отрезки — это позволит снизить риск возникновения протечки в местах соединений.

    • Расстояние между трубами независимо от схемы укладки должно быть в пределах 100-250 мм, что позволит обеспечить равномерное распределение тепла при минимальных энергозатратах. При этом чем ниже теплопотери в помещении, тем шире может быть шаг. В замкнутых пространствах допустимо укладывать контур на расстоянии до 300 мм.

    Маршрут прохождения греющего контура выбирается в зависимости от условий эксплуатации и формы помещения, особенностей расстановки мебели и бытовой техники, а также других факторов. Однако при этом обычно придерживаются распространенных типовых схем, наиболее популярны из которых «змейка» и «спираль».

    Эффективность напольной системы отопления зависит не только от характеристик материалов, оборудования и качества монтажа пирога теплого пола, но и грамотного подбора финишного покрытия.

    Как выбрать ламинат под теплый водяной пол

    При выборе ламината обратите внимание на толщину панелей — чем она тоньше, тем будет лучше ее теплопроводность.  При этом доска должна быть достаточно прочной и износостойкой. Такие характеристики свойственны только изделиями высокого класса, поэтому не стоит экономить на материале.

    По типу соединения ламинированных панелей лучше выбрать защелкивающуюся систему Click, она менее требовательна к условиям эксплуатации. Замки «шип-паз»  имеют несколько другую конструкцию, для которой необходимо идеально ровное основание.

    Как обеспечить целостность ламината

    Ламинат, уложенный на теплый водяной пол, может прослужить достаточно долго, сохранив свои эксплуатационные и эстетические характеристики в течении всего срока использования. Для этого необходимо соблюдать несколько достаточно простых правил:

    • Соблюдать рекомендуемый температурный режим, о котором уже говорилось раньше, и не нагревать покрытие свыше 28°C.

    • Не нужно закрывать ламинат ковром или паласом, он может перегреться. Также необходимо следить, чтобы при эксплуатации в системе не было резких перепадов температур.

    • В начале отопительного сезона не стоит запускать систему на полную мощность, прогрев нужно осуществлять постепенно, поднимая температуру на 5°C в сутки.

    • В помещении необходимо поддерживать нормальную влажность и не допускать ее повышения свыше 60%, это может привести к вспучиванию панелей. С другой стороны чрезмерно пересушенный воздух также может привести к разрушению материала.

    Если придерживаться этих правил, можно надолго сохранить целостность ламината.


    Теплый пол под ламинат: своими руками, устройство, Видео

    Системы обогрева пола становятся все более популярным в качестве вспомогательных устройств отопления жилища. Преимущества таких конструктивных решений очевидны: это снижение температуры основных нагревателей и просто приятные ощущения от хождения по теплому полу. При этом меньше перегорает кислорода в воздухе, и проживание становится более комфортным.

    Ламинат как половое покрытие весьма практичен и презентабелен и вполне подходит к применению для теплых полов. Мы намерены рассмотреть в подробностях, как устроить теплый пол под ламинат.

    Содержание статьи:

    Выбор теплого пола под ламинат

    С появлением на рынке, ламинат постепенно стал вытеснять традиционный деревянный пол. Причиной тому является относительная дешевизна нового покрытия и белее высокие эксплуатационные характеристики. Отделка поверхности под древесину придает ламинату эстетичный и презентабельный внешний вид.

    Основные разновидности теплого пола представлены тремя основными конструктивными решениями:

    • водяной – жидкий теплоноситель циркулирует по регистру из труб, размещенному в бетонной стяжке на черновом полу. Обращение обеспечивается циркуляционным насосом, контроль температуры производится регулировкой температуры обратки в смесительно узле контура;

    Обогрев финишного покрытия производится опосредовано через стяжку из цементно – песчаного раствора. Водяной теплый пол может служить до 50 лет, если для регистра используется бесстыковая пластиковая труба;

    • инфракрасный теплый пол представляет собой трехслойную пленку. Между двумя защитными слоями установлены излучатели. Принцип действия такой же, как у солнечного света – производится нагрев предметов, на которые попадает излучение, и уже от них прогревается воздух в помещении.

    Многочисленные исследования не установили какого-либо вредного воздействия инфракрасных лучей на организм человека или животных. Более того, они способны оказывать антибактерицидное действие на окружающее пространство. Интенсивность излучения, а, следовательно, и степень нагрева пола регулируется с пульта управления с использованием термодатчика под полом;

    • кабельный теплый пол – нагрев поверхности может осуществляться греющим кабелем. Рынок предлагает специальные основания с готовыми кабельными каналами, а также рулонные устройства, в которых нагреватель размещен между слоями защитной пленки. Основными недостатками считается ненадежность клеммных соединений и относительная дороговизна, как при обустройстве, так и при эксплуатации. Применение таких теплых полов имеет ограниченный характер.

    Выбор ламината для теплого пола

    Этот вид финишного покрытия пола производится из отходов деревообрабатывающего производства с различными связующими и отделкой лицевого слоя. Такой состав может свидетельствовать и низкой теплопроводности материала, следовательно, для теплого пола его можно применять только при определенных условиях.

    Широкое развитие применения систем подогрева пола стимулировало производителей на придание традиционному материалу специфических свойств, позволяющих его применение с теплыми полами.

    Для облегчения выбора потребителем нужного изделия на него наносится соответствующая маркировка, позволяющая определять назначение изделия.

    Отдельными потребителями справа от обозначения указывается рекомендуемая температура нагрева поверхности, которая обычно устанавливается в пределах 27 – 28 градусов.

    Приобретая ламинат для теплого пола, нужно обратить внимание на показатель класса износоустойчивости покрытия, который для данного случая рекомендуется 33 или 34.

    Устройство пленочного теплого пола

    Такой способ дополнительного обогрева помещения наименее трудоемок, но требует внимательного отношения и четкого исполнения всех требований. При монтаже на бетонный пол выполняется он в следующем порядке:

    • ревизия поверхности чернового пола с целью выявить и устранить неровности. Если затирка стяжки не была тщательно затерта в процессе сушки, рекомендуется выполнить нивелирующую стяжку толщиной 4 – 10 мм. Выполнить штробу для размещения кабеля датчика температуры и кабеля панели управления системой. Кабели устанавливать в гибкой пластиковой или металлической рубашке;
    • устройство паровой защиты из полиэтиленовой пленки. Ее края нужно завести на стены на высоту чистового пола и закрепить скотчем. Пленка укладывается внахлест с перекрытием 10 – 15 см, стыки также нужно проклеить скотчем;

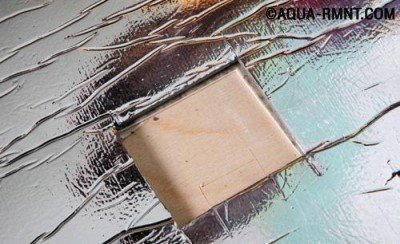

    • уложить теплоотражающий слой из плиточных материалов Изолон или Пенофол, стыки склеить строительной лентой;

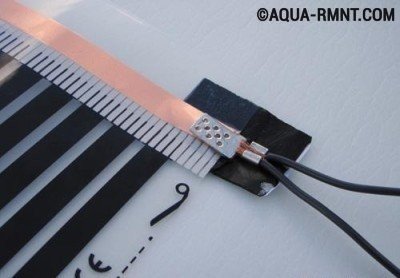

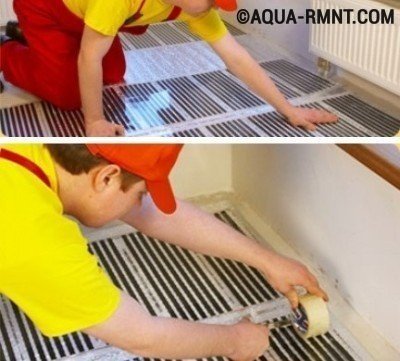

    • уложить на пол инфракрасную пленку. При этом необходимо учитывать расположение мебели и мощных электрических приборов (напольный кондиционер, электрокамин и т.п.). Под этими предметами установка нагревателя бессмысленна и может быть даже вредна. Датчик температуры устанавливается в соответствии с инструкцией по эксплуатации к устройству;

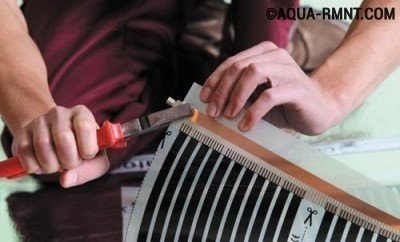

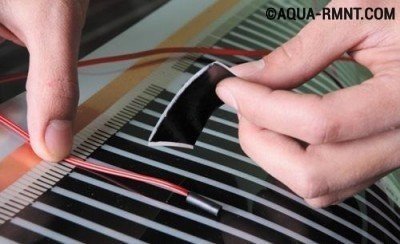

    • подключить кабель к пульту управления;
    • произвести пробный пуск системы, проверить прогрев всех секций пленочного нагревателя;
    • устроить слой влагозащиты из полиэтиленовой пленки;
    • настелить ламинат, адаптированный для пленочного теплого пола.

    Для укладки теплого пола в помещении средних размеров понадобится не более 1,5 – 2,0 часов времени, эксплуатировать можно после завершения укладки ламината. Рекомендуется первое включение производить на минимальном режиме, коррективы в настройку вносить по мере прогрева поверхности, учитывая, что максимально допустимая температура должна соответствовать указанной на маркировке ламината, но не должна превышать 30 градусов по санитарным соображениям.

    Пленочный теплый пол может быть устроен и на других основаниях. Например, его можно уложить на деревянный пол, который в данном случае исполняет роль стяжки.

    Однако в этом случае потребуется тщательная ревизия его состояния с заменой лаг при необходимости. Понадобится дополнительная протяжка досок винтами и качественная заделка всех повреждений и щелей шпаклевкой. После ее окончательного затвердевание места нанесения прошлифовать шкуркой.

    Инфракрасный теплый пол стоит несколько дороже, что может быть компенсировано более низкими эксплуатационными расходами в течение приблизительно 2-х лет.

    Водяной теплый пол

    Источником тепла в таких системах является жидкий теплоноситель в виде воды или специальных составов типа антифриза. Нагрев теплоносителя производится в котлах различной конструкции, регулировка температуры осуществляется в смесительно узле на основании показаний датчиков температуры, устанавливаемых на обратном потоке жидкости. Возможен ручной или автоматический режим регулировки.

    Теплый пол устраивается для каждого помещения отдельным контуром, не связанным с основной системой отопления. Эксплуатация водяного теплого пола в качестве основной системы отопления не применяется.

    Нагрев финишного покрытия в системе водяного пола производится через посредство бетонной стяжки толщиной приблизительно 50 мм. Для укладки трубы под греющую стяжку применяются специальные пластиковые подложки с шипами, которые позволяют закреплять витки регистра на нужном расстоянии друг от друга, если применяются бесстыковые пластиковые трубы. А это мы вам настоятельно рекомендуем. Срок службы труб из металлопластика составляет 50 лет, а это уже больше, чем у стальных. Но в системах ГВС и ХВС важны не столько сами трубы, но соединения. При протечках в стяжке ремонт системы возможен только с разрушением стяжки.

    Для большей прочности греющей стяжки применяется армирование дорожной сеткой с ячеей размерами 50 х 50 или 100 х 100 мм.

    Внимание! Перед заливкой греющей стяжки по периметру стен нужно наклеить демпферную ленту толщиной 10 – 15 мм для компенсации температурных деформаций стяжки при нагреве.

    Перед началом бетонирования систему следует заполнить водой и в пробном режиме проверить ее работоспособность и отсутствие протечек. При необходимости – устранить неполадки, после чего начинать бетонирование.

    Для предотвращения растрескивания стяжки в состав бетона нужно ввести армирующую добавку в виде фибрового волокна. Марка бетона не ниже М300. Время сушки стяжки составляет 28 дней.

    Бетонирование производится по маякам с тщательным выравниванием поверхности. Особое внимание следует уделить сплошности бетонного слоя, не допуская образования воздушных пузырей.

    Для ускорения процесса строительства можно применить способ укладки полусухой стяжки, полная готовность для продолжения работ при этом сокращается до 7 дней. Но для выполнения этой работы следует воспользоваться услугами наемных специалистов.

    Подготавливая поверхность под настилку ламината, необходимо произвести тщательную затирку для выравнивания поверхности.

    Регулировка режима нагрева производится через смесительный узел. При этом нужно учитывать, что установка режима на постоянные показатели производится только для основного отопительного оборудования в зависимости от погодных условий.

    Для контуров теплого пола устанавливается автоматическая регулировка с контролем температуры обратки. При этом руководствуются реальной температурой поверхности пола на основании показания датчиков, установленных в каждом помещении.

    Система радиаторного отопления работает на самотечном принципе и может быть выполнена в едином контуре для всего здания.

    Нужно учитывать, что обе схемы обогрева жилища взаимосвязаны, поэтому при сезонном запуске следует начинать с минимальных режимов, постепенно выводя на комфортный температурный уровень. Такая работа может занять до 10 – 15 дней.

    Для обеспечения непрерывного обогрева жилища применяют установку нескольких котлов, соединяемых последовательно через байпасы, работающих на разных типах топлива:

    • электрические;
    • газовые;
    • индукционные;
    • твердотопливные.

    Для надежного отопления устанавливают минимум два котла.

    Какой выбрать теплый пол для своего жилища решать его хозяину, и мы надеемся, что приведенная информация будет полезна. Обратите внимание, что электрический теплый пол, укладываемый под стяжку, при выходе из строя потребует на восстановление капитальных затрат, чего не скажешь об индукционном.

    Укладка теплого пола под ламинат без стяжки в самом крайнем случае потребует демонтажа финишного покрытия, которое легко восстанавливается после устранения повреждений. Успехов вам!

    Как сделать тёплый пол под ламинатом

    Нам понадобилось смонтировать тёплый пол в детской комнате.

    Детская комната довольно большая и ночью в ней достаточно прохладно. Дети здесь часто играют на полу, и поэтому мы решили разориться на тёплый пол и приобрели инфракрасный плёночный тёплый пол Caleo из серии Platinum:

    Почему именно Platinum? Это самый безопасный и, по крайней мере, как заявляет производитель, самый энергоэффективный тёплый пол. Как написано на упаковке, при увеличении температуры плёнки потребляемая мощность снижается в 6 раз. Такой тёплый пол мы уже монтировали на одном объекте в лоджии, где хозяйка сушила бельё. Там скапливался конденсат на стёклах, на подоконниках были лужи, и мы решили эту проблему монтажом вот такого плёночного тёплого пола Caleo. С тех пор прошло уже больше полугода, заказчик доволен. Ещё одно преимущество данного пола – лёгкость монтажа. Самое тяжёлое, что нам предстоит – вынести мебель и демонтировать ламинат. Пол будем стелить не по всей площади, а только на проходе, где свободное пространство и играют дети.

    Запитаем  пол от розетки.

    Рядом с розеткой мы сделали отверстие для установки терморегулятора. Это не совсем правильно. Производитель, конечно же, рекомендует подключать такой тёплый пол через отдельный автомат, но мы этого сделать не можем, потому что проводка уже сделана. Кабель хороший, сечением 2,5 мм², гостовский ВВГ, в общем, ничего страшного не будет, если тёплый пол будет запитан от розетки.

    После снятия ламината укладываем на пол теплоотражающий материал:

    Этот специальный материал от производителя полов нужно покупать отдельно. На него укладывается непосредственно сам нагревательный элемент.

    В комплекте к полу идёт полиэтиленовая плёнка, которая стелется сверху, а также изоляция и битумные пластины для изолирования клеммников.

    Ламинат у нас лежит без порогов, и разобрать всю комнату не получилось.

    Часть ламината пришлось оставить, но двух полос тёплого пола по центру комнаты общей площадью 5 м² будет вполне достаточно.

    На всю работу мы потратили примерно 4 часа вместе с выносом мебели и с разборкой-сборкой ламината. В общем, процесс укладки достаточно лёгкий, разберётся даже школьник. Наверное, кому-то было интересно узнать, как можно вот так, за несколько часов, легко и просто сделать в детской комнате тёплый пол.

    Все права на видео принадлежат: Широков Евгений отделка в Туле!

    Теплый пол под ламинат на бетонный пол: варианты и технология укладки

    Максимальной отдачи от системы обогрева можно добиться при эксплуатации комплекса различных отопительных приборов. Например, если наряду с традиционными радиаторами использовать СТП (систему теплого пола) – эффективный обогревающий вариант, который многие устанавливают самостоятельно.

    В предложенной нами статье подробно разобрано, как уложить теплый пол под ламинат на бетонный пол. Мы привели распространенные и простые решения, популярные в среде практичных хозяев. Самостоятельные домашние мастера у нас найдут руководства по сборке и подключению.

    Содержание статьи:

    Преимущества схемы «теплый пол + ламинат»

    Теплые полы становятся все популярнее, так как появилась возможность все этапы – от черновой стяжки (бетонного основания) до финишного декоративного покрытия – исполнять своими руками. Если основанием пола в квартире является ровное бетонное покрытие, установить СТП несложно.

    Ламинат имеет некоторые преимущества перед другими видами отделки. Он подходит для всех разновидностей электрического и водяного пола при условии, что для укладки элементов будет обеспечена гладкая, без перепадов и выступов, поверхность.

    Ламинат на теплый полЛаминат на теплый пол

    Бетонное основание обеспечивает ровную поверхность, необходимую для укладки нагревательных элементов, а ламинат эффективно и равномерно поглощает и передает тепло

    Если вы остановитесь на сочетании СТП + ламинат, то необходимо проанализировать условия монтажа, сделать предварительные расчеты, после чего выбрать материалы:

    • качественный ламинат, который со временем не деформируется от высокой температуры;
    • элементы теплого пола, максимально подходящего для конкретных условий.

    Например, если вы проживаете в городской типовой квартире, то от водяных полов сразу следует отказаться. Установки систем, подключенных к центральным коммуникациям, запрещены. Однако для частного дома, обогрев которого осуществляется от газового котла, это будет одним из наиболее удачных решений.

    При выборе ламината в качестве финишного покрытия предоставляется возможность в дальнейшем легко и быстро менять интерьер.

    Надоевший или изношенный ламинат можно заменить более мягким ковровым покрытием, легким в уходе линолеумом ли другим видом напольного покрытия, при этом ничего кардинально не меняя в системе теплого пола, за исключением разве что монтажа еще одного слоя – фанеры.

    На чем основан выбор системы теплого пола

    Поскольку бетонное основание и ламинат предоставляют максимальную свободу в выборе СТП, рассмотрим всевозможные варианты. В зависимости от выбора источника энергии для питания нагревательных элементов системы, выделяют две большие категории ТП:

    Водяные монтируют и на бетонный пол, и на настильный. Настил бывает деревянным и полистирольным, но мы рассмотрим только систему с цементной стяжкой. Электрические чаще всего делят на три вида, однако существуют и другие классификации, более детальные.

    Виды электрического теплого полаВиды электрического теплого пола

    К основным видам СТП с питанием от электроэнергии относят стержневой, кабельный и пленочный виды. Они прекрасно сочетаются с ламинатом, но в некоторых случаях требуется монтаж дополнительного выравнивающего слоя (например, фанеры)

    При выборе того или иного вида опираются на характеристики систем и личные предпочтения. Стоимость также играет важную роль, поэтому следует сделать предварительные расчеты. Предположим, пленочные СТП дороги, но их часто кладут прямо под финишное покрытие, что снижает общую стоимость материалов для создания многослойного «пирога».

    Рассмотрим различные виды систем, чтобы понять принципиальную разницу между ними.

    Галерея изображений

    Фото из

    Наиболее популярный вид водяной системы, когда трубы с теплоносителем буквально зашиты с двух сторон герметичным покрытием из цементного раствора. Важно перед заливкой чистовой стяжки протестировать систему и удостовериться в ее безупречной работе

    В качестве элементов для устройства настила выступают плиты экструдированного пенополистирола с пазо-гребевыми замками, позволяющими создавать стабильное и надежное покрытие. Преимущество их в том, что они создают дополнительную теплоизоляцию

    Существует два варианта устройства настила из дерева: модульный и реечный. В первом случае в толстых досках или щитах вырезают канавки под кабель, во втором – линии с теплоносителем укладывают между рейками. Сверху закрывают тонкими металлическими пластинами

    Электрокабель укладывают по различным схемам, среди которых наиболее востребованы «змейка» и «спираль». Плюс кабельных систем в том, что их монтируют и на неровную поверхность, а идеальную основу для ламината создают чистовой стяжкой

    Укладывать термоматы проще, так как электрокабель уже закреплен на тонкой подложке. В процессе следует всего лишь аккуратно раскатать рулоны. Но в отличие от системы из обычного кабеля, термоматы имеют одинаковый шаг, поэтому мощность на разных участках не отрегулировать

    Особенностью саморегулирующегося кабеля является его способность чутко реагировать на смену температуры в помещении и создавать комфортные условия по всей площади или отдельным участкам. Недостатки – высокая стоимость и непродолжительный срок службы

    Это самый тонкий вид СТП – всего 0,4 мм в толщину. Чаще всего его монтируют между слоями выравнивающей подложки и теплоотражающей пленки. Благодаря стабильности и жесткости ламината промежуточный фанерный слой не требуется

    Тонкие стержни толщиной в полсантиметра отличаются высоким КПД, но требуют идеально ровной основы. Перед укладкой ламината их заливают традиционной стяжкой или самовыравнивающимся раствором наливного пола

    Водяной пол с бетонной стяжкой

    Водяной пол с полистирольным настилом

    Водяной пол с деревянным настилом

    Электрический кабельный пол в стяжке

    Тонкие кабельные термоматы

    Саморегулирующийся кабель в стяжке

    Пленочный и/к пол под декоративное покрытие

    Модули из карбоновых стержней

    С учетом стоимости материала, условий укладки и производительности систем лучшими для монтажа под ламинат признаны три варианта: водяной пол в стяжку, пленочный под финишное покрытие и греющий электрокабель, также замурованный в стяжку.

    Инструкция по обустройству водяной СТП

    Для индивидуального жилья предпочтительна . Она позволяет экономить электричество и использовать для нагрева пола тот же теплоноситель, что поступает в радиаторы. Конечно, сооружаются они по коллекторной схеме, при которой пол в каждой комнате получает теплоноситель практически равной температуры.

    Схема водяного теплого полаСхема водяного теплого пола

    Схема подключения СТП. Кроме греющего контура, для устройства которого обычно применяют трубный материал из сшитого полиэтилена PE-X, потребуется комплект оборудования для регулировки

    Предположим, что черновой бетонный пол уже готов, и необходимо монтировать СТП в отдельном помещении. При этом ее нужно врезать в готовую систему подачи , обеспечить возможность быстрого отключения.

    Галерея изображений

    Фото из

    Если нет готовой ленты, можно нарезать фольгированный изофол на куски по 15 см шириной. Толщина – не менее 5 мм. Ленту приклеивают на самый низ стены, не оставляя промежутков между отдельными кусками

    Утеплитель препятствует поступлению тепла вниз. Преимуществом рулонной теплоизоляции является маркировочная сетка, позволяющая укладывать кабель с интервалами необходимой ширины. Стыки фольгированного покрытия закрывают и фиксируют скотчем

    Чтобы закрепить водяные трубы и выровнять их по всей площади, укладывают армирующую сетку из тонкой проволоки. Отдельные фрагменты скрепляют между собой кусочкам проволоки. Стандартный размер одной ячейки – 10 см

    Полиэтиленовую трубу с помощью переходника подключают к выходу в отопительном радиаторе. На конец трубы надевают пластиковую гибкую гофру. Герметичное соединение обеспечивают уплотнительные кольца и накидная гайка

    Чтобы уложить трубу по заданной схеме и обеспечить стабильность, ее закрепляют на сетке пластиковыми хомутами. Для формирования плавных изгибов «змейки» полиэтилен нагревают строительным или бытовым феном

    Необходимо установить циркуляционный насос для быстрого разогрева системы и запорный клапан, чтобы ее можно было при необходимости отключить

    Маяки необходимы, чтобы обеспечить равномерное распределение раствора и в результате равномерный нагрев пола. Высота стяжки над трубами не должна быть менее 30 мм. Чтобы обеспечить нужную высоту, достаточно подложить под маяки куски тротуарной плитки

    Толстый слой густого цементного раствора наносят по всей площади, чтобы полностью закрыть трубы. Необходимо заполнить все пустоты, а затем выровнять поверхность правилом, удалив излишки раствора. Время высыхания – 28 дней

    Шаг 1 – монтаж демпферной ленты

    Шаг 2 – укладка вспененного утеплителя

    Шаг 3 – монтаж армирующей металлической сетки

    Шаг 4 – подключение ПЭ трубы к системе отопления

    Шаг 5 – крепление трубы к сетке

    Шаг 6 – установка оборудования для регулировки подачи теплоносителя

    Шаг 7 – установка металлических маяков

    Шаг 8 – укладка стяжки на трубы

    Для приготовления цементного раствора, которым будет заливаться , используют или готовую, или самодельную смесь. Идеальным вариантом считается бетон марки М300.

    Правильное приготовление раствора, по инструкции, исключает рассыхание и возможное появление трещин и пустот. Если поверхность стяжки не идеально гладкая, после высыхания можно залить слой самовыравнивающейся смеси толщиной 3-5 мм.

    Как сделать электрический теплый пол?

    Электрополы рекомендуется обустраивать горожанам, предпочитающим пользоваться комбинированной системой отопления. Централизованная сеть не всегда оправдывает надежды жильцов квартир в многоэтажных домах.

    А вот дополнительный эффективный обогрев помогает пережить холода или создать комфортную обстановку в детских комнатах или в других помещениях, в которых уложен ламинат.

    Схема монтажа электрического теплого полаСхема монтажа электрического теплого пола

    Вариант подключения кабельной системы к терморегулятору и защитному автомату. Для создания контура можно использовать один или несколько кабелей, сделав разводку в соединительной коробке

    Рекомендуем использовать проверенные готовые системы. Их характеристики протестированы изготовителем, поэтому не нужно делать сложные расчеты, достаточно выбрать модель по конкретным требованиям мощности или площади нагрева. В качестве примера монтажа предлагаем фотоинструкцию по установке СТП с двухжильным кабелем марки Electrolux.

    Галерея изображений

    Фото из

    Потребуются инструменты для грунтовки пола, штробления стены, подготовки проводов для подключения. Также необходимы рулетка и маркер для разметки установки терморегулятора и расчетов длины контуров

    В стене необходимо вырезать отверстие для монтажа терморегулятора и канавку для кабелей – силовой линии и провода датчика температуры. Размеры канавки – 20*20 мм. Для вырезания углубления используют дрель с насадкой, канавку делают циркуляркой

    Мусор, появившийся вследствие штробления стены, необходимо убрать. Затем нужно подмести и вымыть бетонное основание, чтобы покрыть его грунтовкой. Грунт обеспечит сцепление бетонной поверхности с цементной стяжкой

    Теплоизоляция нужна в том случае, если этажом ниже находится неотапливаемое помещение, например, подвал. Листы теплоизолирующего материала соединяют алюминиевым скотчем. Чтобы кабель было легче укладывать, монтируют монтажную ленту с насечками

    При укладке «змейки» учитывайте требования монтажа: расстояние до стен – 50 мм, до других отопительных приборов – 100 мм, шаг между линиями – не менее 80 мм. Кабель запрещено заламывать на изгибах, а также натягивать с усилием

    Датчик аккуратно вставляют в пластиковую гибкую трубку. Один конец трубки наглухо закрывают заглушкой, второй через канавку на стене подводят к месту монтажа терморегулятора. Длина от стены до места установки датчика – не более 60 см

    Тестирование системы на работоспособность можно произвести до или после установки терморегулятора. Устройство крепят согласно инструкции, подсоединяя провода к обозначенным клеммам. Терморегуляторы разных моделей отличаются нюансами монтажа

    Чтобы поверхность была ровной, выставляют маяки. Толщина стяжки – 4-5 см. Финишное покрытие можно монтировать через 7 дней, а эксплуатировать теплый пол – только через 4 недели, когда стяжка окончательно подсохнет

    Шаг 1 – инструмент для монтажа СТП

    Шаг 2 – подготовка участка для фиксации терморегулятора

    Шаг 3 – уборка и грунтовка бетонного основания

    Шаг 4 – укладка теплоизоляционного слоя и монтажной ленты

    Шаг 5 – монтаж нагревательных контуров

    Шаг 6 – установка температурного датчика

    Шаг 7 – монтаж на стену терморегулятора

    Шаг 8 – заливка кабеля стяжкой

    Кроме простейших с механическим управлением существуют программируемые модели, максимально удобные для использования в быту. Нажатием пары кнопок можно настроить прогрев помещения по времени суток и даже по определенным часам. Таким образом, происходит значительная экономия электроэнергии.

    Порядок монтажа пленочной системы

    Если говорить о самостоятельном монтаже, то пленочный пол имеет два весомых преимущества: для его укладки требуется совсем немного времени (опытные строители справляются за 1 час), укладку ламината производят непосредственно на нагревательные элементы, минуя выравнивающий слой.

    Если в качестве декоративного финишного покрытия применять мягкие по структуре ковролин или линолеум, то дополнительно потребуется выравнивающий слой из фанеры.

    Схема подключения СПТП Схема подключения СПТП

    Схема подключения СПТП достаточно проста: каждый модуль соединяется парой проводов с терморегулятором, который, в свою очередь, связан с силовой линией

    Обычно укладка отражающего материала, который служит подложкой, производится прямо на бетонное основание. На представленной фотоинструкции бетон закрыт фанерой, так как пол не слишком ровный. Вместо фанеры можно использовать самовыравнивающуюся стяжку – технолгия укладки от этого не меняется.

    Галерея изображений

    Фото из

    Пленочный пол выбирают по показателям мощности и величине рабочей площади. Обычно в учет не берут зоны, где расположена тяжелая мебель. Однако существуют и такие системы, которые допускают расположение мебели на высоте от 30 см без потери функциональности

    Изолон играет роль барьера для тепла, предохраняет его потери, направляя вверх. Рулоны раскатывают так, чтобы полосы ложились строго встык, без нахлеста. Материал закрепляют на полу или двусторонним скотчем, или строительным степлером

    Важно не оставлять малейших зазоров между фрагментами отражающего материала, поэтому полосы между собой склеивают специальным скотчем. Его раскатывают по стыкам по всей длине. Рекомендуют использовать материал одного производителя

    Рулоны термопленки раскатывают по полу. Если необходимо отрезать отдельный кусок, делают разрез ножницами посередине между двумя серебряными линиями. Отрезанные края изолируют ПВХ материалом из комплекта СТП

    Металлические зажимы необходимы для подключения проводов. Их устанавливают по схеме: одна сторона находится внутри, вторая снаружи, поверх токонесущей полосы. Все контакты направлены к стене с терморегулятором. Чтобы контактные зажимы не соскользнули, их сдавливают плоскогубцами

    После соединения полос пленки скотчем необходимо присоединить к зажимам питающие провода. Они отличаются по цвету, поэтому нужно строго следовать инструкции, где изображена схема подключения. Места соединений защищают битумным скотчем

    Датчик устанавливают неподалеку от регулирующего устройства, закрепив его с помощью скотча на термпопленке. К месту установки терморегулятора подтягивают силовые провода, затем монтируют и сам прибор. Схема подключения есть в инструкции

    Верхний слой перед укладкой ламината – пленка. Она выполняет несколько функций, но основная – защитная. Полиэтиленовый слой предохраняет ламинат от мелких неровностей, а пленочные нагреватели – от возможных механических повреждений

    Шаг 1 – проверка и подготовка комплекта СТП

    Шаг 2 – настил теплоотражающего материала типа Изолон

    Шаг 3 – склеивание полос скотчем

    Шаг 4 – монтаж пленочных нагревательных элементов

    Шаг 5 – установка монтажных зажимов

    Шаг 6 – подключение электрических проводов

    Шаг 7 – подключение терморегулятора и термодатчика

    Шаг 8 – монтаж защитной пленки

    Выступающие места соединений, которые могут усложнить укладку ламината, заглубляют путем вырезания в подложке небольшие отверстий.

    В отличие от водяного и даже кабельного аналога производится быстро и легко. Используя инструкции и схемы, с присоединением проводов справится даже новичок – именно по этой причине пленочные системы любят приобретать владельцы квартир, далекие от строительной сферы.

    Правила укладки ламината

    Какой бы СТП вы ни отдали предпочтение, укладка финишного слоя из ламината производится по одинаковой технологии. Существует несколько способов укладки, которые зависят от выбранного вида ламината.

    Для самостоятельного монтажа лучше всего подходит замковая система “CLICK”, в основе которой лежит простое защелкивание.

    Схема соединения двух деталейСхема соединения двух деталей

    Схема соединения двух деталей. Рассчитать количество материала и определиться со схемой укладки элементов следует до начала работ. Также нужно приготовить циркулярку для подгонки деталей

    Вариант с пленочным полом считается наиболее простым в монтаже и популярным среди городских жителей, поэтому представляем его в качестве образца укладки ламината. С целью акклиматизации перед укладкой необходимо выдержать материал в помещении, где будет произведен монтаж.

    Галерея изображений

    Фото из

    Перед укладкой ламината следует убедиться, что элементы системы работают исправно, а терморегулятор подключен правильно

    Если материалом декоративной отделки выбран ламинат, то достаточно покрыть нагревательные пленочные элементы полиэтиленовой пленкой

    Первый элемент кладут в угол, но отступив от стены. В результате первый ряд должен лечь вдоль одной стены, гребнем к ней

    Чтобы соединить элементы в торцевой части, гребень одного элемента вставляют в паз второго и защелкивают

    Зазоры около стен, труб, колонн необходимы для того, чтобы ламинат не вспучивался при набухании. Чтобы обеспечить щели, используют клинья

    Чтобы осуществить прочное соединение, деталь ставят гребнем в паз уже лежащей панели под углом 20º , затем просто опускают ее на пол

    Когда все панели уложены на пол, с помощью дрели устанавливают в нижней части стен металлические крепежи для плинтуса

    Последний этап – установка плинтуса по периметру помещения. Можно использовать модели, предложенные производителем коллекции ламината, или пластиковые изделия

    Шаг 1 – контрольное тестирование системы нагрева пола

    Шаг 2 – монтаж защитного покрытия

    Шаг 3 – начало укладки ламината

    Шаг 4 – соединение отдельных деталей по торцу

    Шаг 5 – обустройство деформационных швов

    Шаг 6 – соединение деталей по длинной стороне

    Шаг 7 – монтаж крепежа для плинтуса

    Шаг 8 – монтаж плинтуса

    Если в комнате встречаются трубы, то деформационные зазоры вокруг них необходимо замаскировать декоративным элементами. Обычно для этого используют пластиковую фурнитуру, подходящую по цвету.

    Самое грубое нарушение технологии укладки панелей – их жесткое закрепление. В процессе малейшего разбухания или рассыхания прочно зафиксированные элементы деформируются, а замки выходят из строя.

    С устройством теплых полов по деревянному основанию ознакомит , всесторонне рассматривающая вопросы выбора системы, проектирования и реализации проекта.

    Выводы и полезное видео по теме

    Чтобы поближе познакомиться с процессом монтажа теплого пола и узнать, как избежать грубых ошибок, предлагаем посмотреть полезное видео.

    Практические рекомендации по устройству ТП под ламинат:

    Советы по монтажу пленочного пола в деревянном доме:

    Как сделать бетонное основание – «черновую стяжку»:

    Инструкция по монтажу СТП, установке терморегулятора и укладке ламината:

    И монтаж СТП, и укладку ламината можно выполнить самостоятельно. Дорогостоящих инструментов для этого покупать не нужно, знания особых технологий также не пригодятся.

    Новичкам рекомендуем начать с пленочного пола, а более опытные домашние мастера справятся и с водяной системой. Но не забывайте, что вне зависимости от выбранного вида СТП необходимо сделать предварительные расчеты.

    Хотите рассказать о том, как сооружали систему напольного обогрева по бетонному основанию своими руками? Располагаете полезной информацией, которой стоит поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы по теме статьи, публикуйте фото.

    Теплый пол под ламинат — какой лучше положить + проведение работ

    Благодаря современным материалам популярные долгое время деревянные полы с успехом вытесняются ламинированными покрытиями. Они имеют внешний вид древесины, но намного дешевле. Однако какими бы они не были качественными, греть без отопительной системы не будут. Укладка теплого пола – одни из вариантов создания комфортной температуры в помещении. Тем более что такой способ отопления намного эффективнее радиаторного. Человек чувствует себя уютнее, когда температура пола немного больше чем температура воздуха на уровне головы. Остается выбрать какой теплый пол под ламинат лучше положить.

    Какую систему лучше ложить под ламинат?

    Существует три разновидности теплого пола:

    • водяной;
    • электрический кабельный;
    • электрический инфракрасный.

    Все они имеют общие преимущества:

    • равномерное распределение тепла;
    • эффективность системы;
    • эстетичность, так как нагревательные элементы скрыты от глаз и не портят интерьер комнат;
    • отсутствует циркуляция пыли как при радиаторном отоплении.

    Давайте познакомимся с каждым из них поближе.

    Водяной теплый пол

    Такое устройство теплого пола состоит из нескольких слоев. Первый из них – гидроизоляционное покрытие, укладывается на основание. На этом этапе осуществляется прокладка демпферной ленты по периметру помещения.

    Вторым слоем идет теплоизоляция. На него выкладывается греющая труба малого сечения. После чего идет несущий слой, в качестве которого наиболее часто используется бетонная стяжка, реже — материалы на основе гипсоволокна. Поверх этих слоев кладут напольное покрытие. Обогрев происходит за счет теплой воды циркулирующей по трубам. В зависимости от вида перекрытия толщина водяных теплых полов составляет 5-15 см.

    Устройство водяного теплого пола под ламинат

    Из-за толщины водяного теплого пола уменьшается высота потолка

    Преимущества:

    • безопасность;
    • надежность;
    • независимость от электроснабжения (при условии естественной циркуляции теплоносителя).

    Недостатки:

    • сложность монтажа;
    • необходимость заливки труб бетонной стяжкой;
    • уменьшает высоту помещения;
    • сложность ремонта (в случае утечки теплоносителя).

    Вам может быть полезна статья о том, какие трубы выбрать для монтажа теплого водяного пола: https://aqua-rmnt.com/otoplenie/teplyj-pol/truby-dlya-vodyanogo-teplogo-pola.html.

    Электрический кабель

    Основной элемент электрического теплого пола – это кабель. Обогрев помещения происходит за счет того, что он преобразовывает электрическую энергию в тепло.  Для электрического теплого пола применяют двужильный и одножильный кабели. В первом варианте две жилы: питающая и нагревательная. Для жилых помещений лучше использовать двужильный кабель, так как он имеет меньшее электромагнитное излучение. Кроме того его легче укладывать. Однако из-за возможности нарушения контакта кабеля, существует вероятность его перегрева.

    Электрический теплый пол под ламинат

    Для равномерной раскладки обогревающего кабеля применяют монтажную ленту

    Во избежание такой ситуации для теплых полов применяют саморегулирующийся кабель. Если на каком-то участке происходит перегрев, то в этом месте увеличивается сопротивление кабеля, что препятствует повышению температуры. Начинают монтаж такой системы с подготовки поверхности. Перед укладкой кабеля очищают поверхность пола, при необходимости выравнивают и покрывают теплоизоляционным материалом. Сверху делают тонкую стяжку (0,2-0,3 см) с применением армирующей сетки и дают ей высохнуть не менее двух дней. Затем прикрепляют монтажную ленту.

    Электрический теплый пол под ламинат

    Использование электрических матов облегчает укладку теплого пола на основе греющего кабеля

    Определившись с местоположением терморегулятора, производят укладку нагревательного кабеля с учетом рекомендаций производителя. После закрепления датчика и терморегулятора проводят тестирование системы. Убедившись в ее работоспособности, производят заливку стяжки (3-10 см). Укладывать ламинат на теплый пол можно будет дней через 30, когда стяжка обретет необходимую прочность. Также, укладка тёплого пола может производиться с применением нагревательных матов. Их монтаж немного легче, так как кабель закреплен при помощи сетки.

    Преимущества:

    • надежность;
    • долговечность, срок службы более 20 лет;
    • легкость монтажа и обслуживания;
    • возможность контроля оптимальной температуры в помещении.

    Недостатки:

    • слабое электромагнитное излучение;
    • дороговизна энергоносителя.

    Электрический тёплый можно использовать не только в комнатах, но и на лоджии. Нужно лишь соблюдать все правила монтажа. Более подробно об этом читайте в нашей статье: https://aqua-rmnt.com/otoplenie/teplyj-pol/teplyj-pol-na-balkone.html.

    Инфракрасная пленка

    Самая последняя разработка в области теплых полов – инфракрасная пленка. Ее укладывают на теплоотражающий материал, а сверху покрывают полиэтиленом. После чего можно сразу же укладывать финишное покрытие.

    Преимущества:

    • надежность и долговечность;
    • легкость монтажа;
    • не нужно производить заливку стяжки;
    • после монтажа теплых полов можно сразу приступать к укладке ламината;
    • благодаря небольшой толщине пленки и отсутствию стяжки, уменьшение высоты потолков незначительно;
    • более экономичное использование электроэнергии в сравнении с нагревательным кабелем;

    Недостатки:

    • высокая стоимость;
    • невозможность применения во влажных помещениях;
    • чтобы не повредить пленку в процессе монтажа, требуется ровное основание.

    На чем лучше остановить выбор?

    При выборе теплого пола необходимо учитывать характеристики ламината. В его составе присутствуют формальдегиды, которые при нагревании ламината более 26°C выделяются в атмосферу. Они способны нанести непоправимый вред здоровью. Поэтому, выбирая ламинат для укладки на теплый пол, обратите внимание на сопроводительную документацию. В ней должно указываться разрешено ли монтировать теплый пол, и какой именно, под данное напольное покрытие. Помимо этого нагревание ламината свыше 27°C ведет к его разрушению. Анализируя все эти данные можно отметить, что инфракрасный теплый пол  – наиболее удачное решение под ламинат.

    Этапы монтажа инфракрасного теплого пола

    Необходимое оборудование

    Перед приобретением требуемого оборудования следует рассчитать количество отражающего материала и термопленки. Отражающая подложка берется на всю площадь помещения. Количество инфракрасной пленки рассчитывается с учетом того, что ее нельзя укладывать под мебель. Поэтому учитывается только свободное пространство. Какие материалы и инструменты вам могут понадобиться:

    • комплект теплого пола;
    • терморегулятор;
    • температурный сенсор;
    • термоотражающая подложка;
    • защитная пленка;
    • инструменты: ножницы, отвертка, пассатижи, нож, скотч.

    Подготовка основания для укладки пленки

    Учтите, что установка теплого пола под ламинат осуществляется только на ровную поверхность. Основание перед монтажом теплого пола должно быть чистым и сухим. На всю поверхность пола укладывают термоотражающий материал с плотной прослойкой.

    В качестве теплоотражателя для инфракрасных полов нельзя использовать материалы на основе алюминиевой фольги

    Между собой его закрепляют скотчем. После укладки подложки определяют местоположение терморегулятора. Если используется встраиваемый прибор, для него и подводящих проводов делают штробу.

    Укладка теплоотражающей подложки для тёплого пола под ламинат

    Теплоотражающий материал укладывается на всю площадь помещения

    Монтаж термо-полос и подключение к сети

    Чтобы уложить пленочный теплый пол необходимо разрезать его на полосы. При ширине пленки 0,5 м длина полосы не должна превышать 13 м, при 0,8 м – 10 м и при 1 м – 7 м.

    Чтобы минимизировать количество разрезов и точек подключения, термо-полосы лучше укладывать по длине помещения

    Укладывать термо-полосы следует на расстоянии не менее 1 см друг от друга и 5 см от стен. При этом медная полоса должна оказаться снизу.

    Чтобы уменьшить длину подключаемых проводов, располагайте полосы контактами к стене, на которой будет размещен терморегулятор. Накладывать термопленки одна на другую нельзя!

    Все неиспользуемые разрезы шины необходимо закрыть битумной изоляцией. Подключение полос осуществляют параллельно. Поэтому, расположив провода по одной стороне, их можно спрятать под плинтусом.

    Укладка пленочного тёплого пола под ламинат

    Чтобы во время монтажа пленка не совалась, ее нужно прикрепить скотчем к подложке

    Для присоединения контактного зажима один его конец вставляют в полость между серебряной полосой и пленкой, а второй закрепляют поверх медной полосы и зажимают пассатижами. Так поступают со всеми контактами.

    Крепление контакта на пленочный теплый пол под ламинат

    Один конец контактного зажима вставляется в пространство между пленкой и серебряной полосой, второй – поверх медной полоски

    Чтобы в процессе монтажа пленка не совалась, ее нужно прикрепить к подложке при помощи строительного скотча.

    Оголенные провода вставляют в контактные зажимы и фиксируют при помощи пассатижей. Места подключения изолируют.

    Крепление проводов на пленочный теплый пол под ламинат

    Провода вставляют в контактные зажимы и надежно фиксируют при помощи пассатижей

    Датчик температуры закрепляют на черной полосе нагревательной пленки снизу, при помощи битумной изоляции.

    Крепление датчика температуры на пленочный теплый пол под ламинат

    Датчик температуры накладывают на черную полосу снизу пленки и закрепляют битумной изоляцией

    Чтобы поверхность для укладки ламината была максимально ровной, под проводами, датчиком и контактными зажимами делают вырезы в теплоотражающей подложке. Чтобы провода не сдвигались, их закрепляют скотчем.

    Монтаж инфракрасного теплого пола под ламинат

    Для проводов и контактных зажимов делают вырезы в теплоотражающей подложке. Это поможет сделать поверхность для укладки ламината максимально ровной

    Затем монтируют терморегулятор и подключают к нему провода. Уложив систему, проводят ее проверку. После чего укладывают сверху защитный материал и финишное напольное покрытие.

    Системы мощностью более 2 кВт, следует подключать через отдельный автомат!

    Установить тёплый пол также можно под плитку. О правилах и этапах монтажа читайте в нашем материале: https://aqua-rmnt.com/otoplenie/teplyj-pol/teplyj-pol-pod-plitku.html.

    Рассмотрев три варианта теплых полов, вы можете выбрать наиболее подходящий из них. Учтите только, что поверхность ламината не должна нагреваться свыше 25°C. Но даже этого достаточно чтобы в помещении было уютно и тепло.

    Плёночный тёплый пол под ламинат

    Покрытие пола из ламинированных панелей стремительно набирает популярность среди хозяев жилья. Оно красиво практично, цены на него отличаются доступностью даже для семей с не слишком высоким уровнем дохода. Достоверная, практически неотличимая имитация натуральной древесины привносит в интерьер помещения дополнительные нотки комфорта и уюта. Однако до природной теплоты дерева композитным материалам все же еще очень далеко. Не беда – есть эффективное решение подобной проблемы — плёночный тёплый пол под ламинат.

    Плёночный тёплый пол под ламинатПлёночный тёплый пол под ламинат

    Плёночный тёплый пол под ламинат

    Из всех видов теплых полов именно инфракрасный пленочный в этих условиях будет оптимальным – он как будто специально создан для укладки под ламинированное покрытие. Если присовокупить сравнительную простоту его монтажа, то сомневаться не стоит – смело выбирайте этот вариант.

    Содержание статьи

    Инфракрасный теплый пол – принцип работы и основные достоинства

    Итак, что же из себя представляет пленочный инфракрасный пол, и почему именно он является оптимальным для ламинированного покрытия?

    Большинство существующих систем отопления основаны на принципе прямого теплообмена. Так, например, привычные всем батареи передают тепловую энергию воздуху, который в процессе естественной или принудительной конвенции распространяет ее по помещению. Инфракрасное тепловое излучение в этом случае сводится к минимуму.

    Нечто аналогичное происходит и в водяных или электрических системах «тёплого пола». Отличие только в том, что нагревается не радиатор, а толща стяжки, в которой расположены трубы или греющий кабель. От нее тепло передается настеленному покрытию, и лишь потом от его поверхности идет обогрев воздуха в помещении.

    Подобная система обладает большой инертностью – много энергоресурсов затрачивается на предварительный прогрев пола, правда, и остывание происходит также не мгновенно, а в течение определенного времени, что обуславливает достаточную экономичность такого принципа отопления.

    Пленочные инфракрасные обогреватели работают по совершенно иному принципу. Между двух плотных прозрачных полиэстерных слоев расположены параллельные полосы из специальной карбоновой пасты.  Каждая из таких полосок с обеих сторон подключена с токопроводящей медной шине, на которую подаётся сетевое напряжение питания. При прохождении через такой элемент переменного тока он, не особо нагреваясь сам по себе, создает поток инфракрасного излучения, достаточно «жесткого», с длиной волны порядка 5 ÷ 20 мкм. Этот поток лучевой энергии способен нагревать любые поверхности или предметы на своем пути. Таким образом, расходуемая энергия не затрачивается на процесс передачи тепла на определенное расстояние. Чтобы было понятней, можно привести классический пример – точно так же действуют инфракрасные солнечные лучи, нагревая все, на что они попадают.

    Подобная методика обогрева уже достаточно давно используется для навесных, потолочных, настенных приборов, и полностью доказала свою высочайшую эффективность. Научились ее размещать и под напольное покрытие, освоив выпуск экономичных и действенных плёночных теплых полов.

    • Общая толщина пленки — всего порядка 0,5 мм, то есть ее легко убрать под любое покрытие. В отличие от водяных или электрических полов, такая система абсолютно не требует трудоемких работ по заливке стяжек и обустройства мощного термоизолирующего слоя. Помимо этого, такая система обогрева не приведет в существенному поднятию уровня пола, что бывает решающим фактором в условиях городских квартир.
    • Еще одно явное преимущество – равномерность нагрева поверхности пола. Известно, что ламинат в вопросах перепада температур часто выказывает определенную «капризность» — иногда он может прореагировать на это расхождением швов или даже вспучиванием поверхности. С инфракрасным полом эта вероятность практически нулевая – максимальный нагрев пленочных элементов (даже при вышедшем из строя терморегуляторе) никогда не бывает выше 40 ºС, а это для пола из ламинированных панелей абсолютно некритично.
    • В условиях многоэтажного дома стяжку бывает невозможно залить и из соображений утяжеления перекрытия. С пленочным инфракрасным полом подобных проблем нет в принципе.
    • Инфракрасные лучи нагревают не только поверхность ламината, но, проходя через него, передают тепло и другим предметам, и поверхностям в помещении, что создает максимально комфортный микроклимат.
    • Важно, что передача энергии начинается практически мгновенно – можно вечером, по приходу домой, быстро и без особо больших энергозатрат довести температуру воздуха в помещении до требуемого уровня. Мало того, электронная система управления инфракрасными полами легко интегрируется в набирающие в настоящее время популярность системы «умного дома» — можно заранее запрограммировать, прогрев жилья по нужному графику или даже включить его дистанционно через сеть интернет или посредством мобильной связи.
    • Инфракрасные полы не сушат воздух в помещении, и, по утверждениям некоторых исследователей, даже создают определенный ионизационный фон, особенно полезный для людей, страдающих хроническими заболеваниями органов дыхания.

    Комплект инфракрасного теплого пола

    В продажу системы пленочных теплых полов поступают в практически полном необходимом комплекте:

    Стандартный комплект пленочного инфракрасного полаСтандартный комплект пленочного инфракрасного пола

    Стандартный комплект пленочного инфракрасного пола

    • Сами пленочные нагревательные элементы. Они производятся обычно стандартной шириной покрытия 500 или 1000 мм. Длина может быть разной (не рекомендуется превышать 8 метров). Полотно может нарезаться в нужный размер, но только строго по отмеченным на поверхности полосам с пиктографическим изображением ножниц (обычно они расположены с шагом 25 см). Дело в том, что именно на этих участках расположены контактные посеребренные площадки для подключения клемм с кабелями питания.
    • Сами клеммы также обязательно входят в комплект поставки. В наборе может быть и необходимое количество кабеля. Обязательно следует обратить внимание на наличие специальных изоляционным материалов – битумной ленты.
    •  В комплекте должен быть термодатчик с кабелем – именно на него возлагается задача контроля уровня нагрева.
    • Наконец, покупатель может выбрать один из видов блока управления – терморегулятора. Они бывают с электромеханическим или полностью электронным регулированием, могут различаться по дизайну, системе индикации, но, как правило, все имеют одинаковую систему подключения к сети питания, к нагревательным элементам и термодатчику.

    При выборе модели плёночного теплого пола именно для ламинированной поверхности следует обратить особое внимание на его удельную мощность. Обычные стандарты – 150 или 220 Вт/м², реже встречается 440 Вт/м². Больше 150 Вт в нашем случае не требуется – такая мощность приводит к нагреву поверхности пленки до 40 ºС, а больший уровень температур для ламинированной доски противопоказан.

    Для укладки пола необходимо приобрести, кроме того, необходимое количество подложки толщиной не менее 3 мм. Лучше, если одна сторона к у нее будет фольгированной – она отразит инфракрасное излучение от бетонного основания, сфокусировав его в нужном направлении – вверх. Однако, при этом необходимо учесть, что поверхность подложки не должна быть токопроводящей. Для соединения полотен подложки потребуется специальный скотч.

    Правильно составленная схема – залог успешной работы

    Прежде, чем браться за работу, а по большому счету – даже прежде, чем приобретать комплект инфракрасного пленочного «теплого пола», необходимо до мелочей продумать план монтажа нагревательных элементов, их подключения к устройству управления и коммутацию с источником переменного тока. Какие базовые принципы учитываются при составлении подобной графической схемы:

    • Поверхность пола никогда не закрывается пленочными элементами полностью, всплошную. Они не размещаются в местах, где планируется стационарная установка мебели. Закрытое пространство приводит к нарушению нормального теплообмена с поверхности ламинированного покрытия. Мало того, что подобный перегрев может вызвать деформации деталей мебели или самого ламината – снижается и срок службы самих пленочных элементов, повышается абсолютно не нужный расход электроэнергии.
    • По тем же соображениям такое покрытие должно быть на определённом безопасном расстоянии от стен помещения, и обязательно – от стационарных приборов отопления – радиаторов или труб с теплоносителем. По существующим правилам требуется отступ не менее 250-300 мм.
    Пленочные элементы выгоднее располагать вдоль помещения - меньше будет контактных соединенийПленочные элементы выгоднее располагать вдоль помещения - меньше будет контактных соединений

    Пленочные элементы выгоднее располагать вдоль помещения — меньше будет контактных соединений

    • Рулоны пленочных обогревателей должны быть при раскатывании ориентированы вдоль длинной стороны помещения – это позволит минимизировать количество контактных соединений.
    • Уже упоминалось, что резку инфракрасной пленки проводить исключительно в разрешенных для этого местах – они отмечены графически.
    Резка пленки допускается только по специально обозначенным линиямРезка пленки допускается только по специально обозначенным линиям

    Резка пленки допускается только по специально обозначенным линиям

    • Интервал между соседними листами инфракрасной пленки должно быть порядка 50 мм. Категорически запрещены нахлесты одного нагревательного элемента на другой.
    • Для полноценного прогрева помещения обычно считается достаточным покрыть нагревательными пленочными элементами до 60 – 70 % площади пола. Можно предусмотреть и «зоны повышенного комфорта» — в традиционных местах детских игр или отдыха взрослых.

    Особое внимание уделяется кабельной коммутации системы инфракрасного пола.

    • В первую очередь, должно быть предусмотрено оптимальное место для установки управляющего блока – терморегулятора. Его необходимо размещать на высоте не менее 500 мм от пола. Конкретное место выбирают с учетом наиболее удобного подведения кабеля питания 220 В и всех проводов от плёночных элементов.
    • Суммарная мощность «теплого пола» может быть достаточно высокой, поэтому нельзя его подключать напрямую в обычную бытовую розетку. Лучше заранее предусмотреть прокладку выделенной линии питания соответствующего сечения с установкой отдельного автомата.  Еще лучше, если в целях повышения безопасности в схему будет включено защитное устройство УЗО.
    • Большинство моделей терморегуляторов рассчитаны на установку в стене в стандартное розеточное гнездо. Для подведения кабельной части можно проделать к поверхности пола штроб порядка 20 × 20 мм, так, чтобы уложить в него гофротрубу Ø 16 мм, в которую будут убраны провода. Другим вариантом может быть укреплённый на поверхности стены декоративный пластмассовый короб (кабель-канал).
    И фаза, и "ноль" заведены с одной стороны пленочного элементаИ фаза, и "ноль" заведены с одной стороны пленочного элемента

    И фаза, и «ноль» заведены с одной стороны пленочного элемента

    • При планировании прокладки проводов на поверхности пола учитывают, что они не должны пересекаться. Схема подключения может быть разной. Чаще всего прибегают к соединению кабелей с одной стороны пленочных элементов (как на приведенной схеме)
    Вариант, когда контакты подключены с противоположных сторон пленочных обогревателейВариант, когда контакты подключены с противоположных сторон пленочных обогревателей

    Вариант, когда контакты подключены с противоположных сторон пленочных обогревателей

    • Однако, бывают ситуации (например, сложная конфигурация помещения), когда выгоднее фазный и нулевой провод подключить к полосам с противоположных сторон комнаты. Этот подход требует особой внимательности, чтобы не коммутировать на одну медную шину оба контакта – короткое замыкание будет обеспечено!
    • Предусматривается на схеме место расположения термодатчика. Он должен быть размещен по центру ширины плёночного элемента, на расстоянии не менее 500 мм от стены. Оптимальным решением будет его монтаж в самом холодном месте комнаты, но эта возможность может быть ограничена длиной штатного кабеля термодатчика – наращивать провод нельзя.

    После составления схемы будет наглядно видно требуемое количество материала – можно приобретать комплект и приступать к дальнейшей работе.

    Подготовка поверхности для монтажа инфракрасного пола

    Поскольку тема публикации – монтаж инфракрасных пленочный элементов под ламинат, то предполагается, что базовое основание пола полностью готово к настилу ламинированных панелей – оно ровное, отремонтированное, прогрунтованное.

    • Первым этапом в этом случае можно считать тщательную очистку основы от даже мельчайших твёрдых фрагментов мусора и от пыли – чтобы исключить повреждение подложки и пленочных элементов снизу.
    • Следующий шаг – вся поверхность пола (не только та, где планируется установка обогревательных элементов, а помещение целиком) застилается подложкой. Фольгированная ее часть должна быть снаружи. Листы укладываются встык, фиксируются к основанию пола двухсторонним скотчем. Между собой полосы подложки скрепляются специальным скотчем, также имеющим верхнюю фольгированную отражающую поверхность.
    Укладка фольгированной подложкиУкладка фольгированной подложки

    Укладка фольгированной подложки

    • Толщина подложки имеет очень важное значение. Дело в том, что в ней будут прорезаться пазы для укладки в них кабелей, клеммных соединений, мест изоляции контактов, термодатчика. Все эти элементы электроцепи не должны ни вызывать поднятия самого пленочного покрытия, ни, тем более, служить помехой при укладке ламинированных панелей.

    Укладка и коммутация пленочных инфракрасных излучателей

    При укладке пленочных инфракрасных элементов составленная схема всегда должна быть «перед глазами».

    Все работы проводятся очень аккуратно. Нельзя допускать при раскрое пленки, ее укладке или при настиле финишного покрытия нарушения целостности элементов. Если по каким-либо причинам случился разрыв или порез на токоведущей части или на излучающей карбоновой полосе, та такой фрагмент пленки подлежит выбраковке и обязательной замене.

    • Укладка пленочных элементов производится таким образом, чтобы блестящая сторона медных шин оказалась снизу. К подложке пленку можно зафиксировать обычным скотчем.
    • После укладки пленочных элементов следует сразу же провести изолирование мест разреза токоведущих шин, которые не будут использоваться в дальнейшем при коммутации кабелей. Применяют для этого входящую в комплект поставки битумную ленту.
    Изолирование мест разреза токопроводящих шинИзолирование мест разреза токопроводящих шин

    Изолирование мест разреза токопроводящих шин

    Она наклеивается таким образом, чтобы надежно защитить контакт и сверху, и снизу, плотно обжимается для полной герметизации.

    • Перед укладкой полотна, под которым планируется установка термодатчика, в подложке вырезается паз для него и канал для укладки кабеля. Сам корпус датчика должен располагаться на черной карбоновой излучающей полосе, примерно по центру полотна. Его следует надежно зафиксировать в этом месте той же изоляционной битумной лентой.
    Термодатчик должен устанавливаться по  центру излучающей полоскиТермодатчик должен устанавливаться по  центру излучающей полоски

    Термодатчик должен устанавливаться по центру излучающей полоски

    После укладки датчика и вывода его кабеля к терморегулятору, пленочный элемент укладывают и фиксируют на поверхности пола.

    • Следующий шаг – установка клемм в местах подключения пленочных элементов к электрической цепи. Большинство моделей инфракрасных полов оснащены клеммами клипсового типа.
    Клеммы - клипсы должны быть в комплекте полаКлеммы - клипсы должны быть в комплекте пола

    Клеммы — клипсы должны быть в комплекте пола

    Верхняя пластина клипсы вводится в специальный контактный разрез, так, чтобы второй лепесток оказался снизу пленки.

    Установка клеммы клипсового типаУстановка клеммы клипсового типа

    Установка клеммы клипсового типа

    Затем аккуратно, но максимально плотно клипсы обжимаются плоскогубцами, чем обеспечивается их надежный контакт с посеребрённой площадкой медной шины.

    Могут использоваться и другие клеммные соединения или даже пайка контактовМогут использоваться и другие клеммные соединения или даже пайка контактов

    Могут использоваться и другие клеммные соединения или даже пайка контактов

    • Некоторые виды пленочных полов имеют иную систему клеммного соединения, например, по типу заклепки – это оговаривается в инструкции по монтажу с описанием приемов крепления контакта.
    Обжим клеммы со вставленным проводомОбжим клеммы со вставленным проводом

    Обжим клеммы со вставленным проводом

    • Очередной этап – укладка кабелей, в строгом соответствии с вычерченной схемой. Зачищенные от изоляции концы проводов (порядка 10 мм) вставляют в уже соединенную с пленочным элементом клемму, которую обжимают плоскогубцами.
    • Далее, следует очень тщательная изоляция все контактных групп.
    Клемма полностью установлена - требуется ее заизолироватьКлемма полностью установлена - требуется ее заизолировать

    Клемма полностью установлена — требуется ее заизолировать

    Полоски битумной ленты наклеиваются и сверху, и снизу пленочного элемента, так, чтобы надежно закрыть все металлические части. После обжатия должна получиться полностью герметичная «капсула», исключающая любую вероятность попадания на клеммный узел влаги.

    Порядок изолирования клеммных узловПорядок изолирования клеммных узлов

    Порядок изолирования клеммных узлов

    • После коммутации кабеля и заизолированные клеммы укладываются в проделанные для них в подложке пазы и фиксируются в них клейкой лентой.

    Подключение к терморегулятору и особенности пуска системы обогрева

    • По завершении этапа укладки, все провода должны сойтись в одном месте – у терморегулятора. Следует учесть важный момент- если к одному прибору управления подключается несколько участков «теплого пола», то недопустимы никакие скрутки проводов. В этом случае нужно прибегнуть к установке сертифицированных клеммных соединений.
    Подключение кабелей к клеммам терморегулятораПодключение кабелей к клеммам терморегулятора

    Подключение кабелей к клеммам терморегулятора

    • Производится подключение проводов к разъемам блока управления (терморегулятора) в строгом соответствии с указанной в технической документации схемой. На ней обязательно отмечаются места подключения напряжения питания ( L и N – фаза и ноль), заземления, нагрузки – т.е. самих обогревательных элементов (обычно в этом месте, вместе с пиктограммой резистора, указывается максимальная величина нагрузки в ваттах или амперах), и термодатчика («sensor»). После коммутации проводов они убираются в предусмотренный для этого канал, а сам терморегулятор крепится на свое штатное место.
    Так может выглядеть установленный на стену терморегуляторТак может выглядеть установленный на стену терморегулятор

    Так может выглядеть установленный на стену терморегулятор

    • После еще одной тщательной проверки всех соединений можно провести пробный пуск системы. Если все работает нормально, она вновь отключается от питания, и теперь предстоит монтаж ламинированного покрытия.
    • Чтобы повысить безопасность плёночных обогревателей, дополнительно защитить их от повреждений при укладке ламинированных панелей, исключить вероятность попадания на них влаги в случае разлива по полу большого количества воды, рекомендуют настелить еще один слой. В этих целях используют полиэтиленовую пленку толщиной порядка 200 мкм — она не станет препятствием для прохождения лучей инфракрасного излучения. Полотна пленки расстилаются с перекрытием на 150-200 мм, и образовавшиеся нахлесты герметизируются скотчем.
    При монтаже ламинированных панелей поверх инфракрасного теплого пола следует проявлять особую аккуратностьПри монтаже ламинированных панелей поверх инфракрасного теплого пола следует проявлять особую аккуратность

    При монтаже ламинированных панелей поверх инфракрасного теплого пола следует проявлять особую аккуратность

    • Монтаж ламината по установленному инфракрасному плёночному теплому полу в принципе, ничем не отличается от обычной технологии укладки – в соответствии с рекомендациями по конкретной модели панелей. Основные приемы укладки ламинированного покрытия подробно изложены в других публикациях портала.

    После завершения работ по настилу ламинированного покрытия можно будет включить систему инфракрасного подогрева. Однако, и здесь следует проявить определенную осторожность – чтобы ламинат лучше адаптировался к этим условиям, разумнее будет не запускать подогрев сразу на полную мощность. Лучше первоначально задать значение порядка 15 – 20 ºС, а затем, прибавляя ежедневно по 5º, вывести систему на расчетный эксплуатационный уровень. Это, кроме того, даст возможность экспериментально выявить наиболее оптимальный режим работы «теплого пола».

    Видео: мастер-класс по укладке инфракрасной пленки под ламинат

Отправить ответ

avatar
  Подписаться
Уведомление о
