Как зарядить аккумулятор ноутбука без ноутбука

Переносной компьютер оснащается автономным источником питания с подзарядкой от внешней электрической сети. При утере или поломке внешнего блока питания у пользователя возникает вопрос о том, как зарядить аккумулятор ноутбука без ноутбука. Несмотря на кажущуюся простоту схемы подключения, попытки использования альтернативных зарядных устройств могут нанести непоправимые повреждения батарее или портативному компьютеру.

АккумуляторАккумулятор

Аккумулятор ноутбука.

Правила первой зарядки батареи

Новый литий-ионный источник постоянного тока требуется несколько раз зарядить и разрядить, что обеспечивает достижение нормативных параметров емкости. Поставляемое с завода оборудование заряжено на 50-60% емкости (необходимо для обеспечения условий хранения устройства).

После установки источника питания в ноутбук производится зарядка, внешний блок автоматически отключится при достижении 100% емкости.

Использовать неоригинальные устройства для зарядки нового аккумулятора не рекомендуется из-за риска повреждения источника постоянного тока. Для разрядки аккумулятора необходимо отсоединить внешний блок и включить ноутбук, оборудование работает до момента автоматического отключения.

Затем производится повторная разрядка и зарядка. Запрещается хранить разряженные батареи на литиевой основе, поскольку происходит необратимая деградация материалов анода и катода. Периодические тренировочные циклы позволяют увеличить срок эксплуатации источника питания.

Режим экономии заряда батареи Режим экономии заряда батареи

Включить режим экономии заряда батарее на ноутбуке.

В чем сложности зарядки аккумулятора ноутбука без ноутбука

В портативной компьютерной технике используются источники питания на литиевой основе. Батареи отличаются повышенными требованиями к условиям восстановления емкости, отклонение от расчетных параметров приводит к ускоренному выходу аккумулятора из строя.

Например, превышение напряжения в цепи зарядки на 4% приводит к ускорению падения емкости в 2 раза. Причем эффект повторяется при каждом подсоединении зарядного блока с повышенным напряжением.

Схема работы аккумулятора Схема работы аккумулятора

Схема батареи ноутбука.

Проблемой зарядки аккумулятора ноутбука от внешнего источника питания является разъем, в котором находится несколько контактов.

омимо отрицательного и положительного вывода, имеются дополнительные контакты для отслеживания параметров зарядки.

К колодке припаивается электронный контроллер, обеспечивающий поддержание требуемых параметров зарядного тока. При ошибочном подключении возникает риск срабатывания предохранительного устройства, которое не подлежит замене.

Дополнительной проблемой является использование логических ключей, разделяющих элементы литиевого аккумулятора. При прямом подключении зарядного блока устройства блокируют подачу тока или переходят в аварийный режим работы.

При нарушении условий зарядки происходит перегрев и взрыв аккумулятора. Поэтому все попытки подключения альтернативных зарядных устройств должны производиться в проветриваемом помещении и с соблюдением правил техники безопасности.

Загоревшийся аккумулятор на литиевой основе не поддается тушению традиционными средствами. Изделие способно гореть без доступа воздуха, поскольку в ходе химических процессов происходит выделение кислорода, поддерживающего горение.

Попадание воды на литиевые пластины вызывает выделение водорода, образующего вместе с кислородом взрывоопасный газ. Поэтому пользователю, решившему использовать альтернативные методы зарядки, следует заранее приготовить углекислотный или порошковый огнетушитель.

Как зарядить аккумулятор ноутбука напрямую

Под прямой зарядкой аккумулятора от ноутбука подразумевается подача постоянного тока к контактным клеммам от внешнего блока. Следует учитывать, что методика прямой зарядки является крайней мерой.

Целесообразнее возить с собой запасной аккумулятор или попытаться найти зарядное устройство, аналогичное штатному.

Что потребуется

Набор материаловНабор материалов

Набор материалов для восстановления аккумулятора ноутбука.

Набор материалов, необходимых для восстановления емкости аккумулятора от ноута:

  • Блок питания с выпрямительным модулем, обеспечивающий во внешней цепи напряжение выше параметров штатного аккумулятора.

Для обеспечения зарядного тока мощность блока питания должна составлять от 50 до 100 Вт (зависит от емкости и напряжения АКБ ноутбука). Рекомендуется использовать адаптеры от аналогичного оборудования, поддерживающие в цепи зарядки нормативное напряжение.

  • Соединительный кабель из медного провода сечением 1-2 мм², допускается использовать одножильный или многожильный шнур.
  • Резистор с переменным сопротивлением, позволяющий корректировать силу тока в цепи зарядки. Элемент должен обладать необходимым запасом мощности и пропускать ток силой 5-7 А.
  • Паяльные принадлежности, необходимые для соединения медных проводников свинцово-оловянными припоями. Помимо электрического паяльника и припоя, потребуется флюс и инструмент для удаления изолятора с коммутационного кабеля.
  • Тестовый прибор, позволяющий измерять постоянное напряжение.

Процесс зарядки аккумуляторной батареи

Перед началом восстановления емкости аккумулятора без зарядного устройства необходимо выяснить назначение контактных штырей в разъеме батареи.

Зарядка аккумулятора Зарядка аккумулятора

Процесс зарядки аккумулятора.

Информация доступна в специализированной литературе по ремонту и обслуживанию компьютерной техники, но описания разводки части батарей не существует.

Выяснить назначение контактов можно тестовым прибором или путем разборки корпуса источника питания. После снятия крышки корпуса батареи все литиевые элементы осматриваются, что позволяет найти контакты, отвечающие за зарядку аккумулятора.

Например, в батарее изделия Lenovo IdeaPad Z565 по бокам 7-контактного штекера расположены плюс и минус, а три пина посередине отвечают за сборки элементов. В технике производства Asus предусмотрено 2 контакта, которые предназначены для снятия блокировки.

Перед началом восстановления производится разрядка источника питания до момента отключения ноутбука. Затем осуществляется снятие аккумуляторной батареи для замера напряжения на клеммах.

Lenovo IdeaPad Z565Lenovo IdeaPad Z565

Батарея ноутбука Lenovo IdeaPad Z565.

Батарея оборудования IdeaPad Z565 в разряженном состоянии имеет напряжение 10,5 В (при нормативном значении в заряженном виде — 11,1 В). Для зарядки важно выяснить полярность подключения, расположение отрицательных и положительных контактов определяется тестовым прибором.

На части мультиметров диаметр контактного щупа не позволяет достать до металлической пластины. В этом случае на щупы надеваются удлинители, изготовленные из швейных или медицинских игл, дополнительные элементы крепятся изоляционной лентой.

Если для восстановления емкости используется зарядное устройство от аналогичного ноутбука, то рекомендуется установить в цепь питания сопротивление, ограничивающее силу тока.

Необходимо помнить, что при подключении штатного адаптера в батарее включается электронный контроллер, ограничивающий силу тока в зависимости от состояния аккумулятора. Пользователь рассчитывает необходимый номинал сопротивления, применяется цифровой мультиметр для контроля полученных параметров. Проводка припаивается к резистору, места соединения изолируются.

Заряд аккумулятора ноутбукаЗаряд аккумулятора ноутбука

Схема заряда аккумулятора ноутбука без ноутбука.

Затем выполняется подключение кабелей к отрицательному и положительному контактам батареи, токопроводящие жилы зажимаются между эластичными элементами контакта.

Параллельно выводятся силовые кабели от адаптера питания, в схему включается сопротивление и предусматривается возможность коммутации тестового прибора.

Затем штепсельная вилка адаптера питания устанавливается в розетку и зарядка начинается. Рекомендуется периодически проверять температуру батареи, при быстром нагреве до 60°С и выше зарядка прекращается.

По мере восстановления емкости батареи необходимо уменьшать сопротивление, что увеличивает ток в цепи зарядки. Поскольку в конструкции аккумулятора предусмотрен ограничитель напряжения, то источник питания заряжается до фиксированного значения.

Если в устройстве аккумуляторной банки не предусмотрено регулятора напряжения, то существует риск перезарядки батареи, что приводит к росту температуры и возгоранию устройства. Неполная зарядка литиевых элементов не оказывает негативного воздействия на емкость (устройства не обладают «эффектом памяти»).

Описанная методика опробована единичными пользователями. В конструкции аккумулятора используется контроллер с памятью, в которую записываются ошибки при зарядке. Малейшее нарушение параметров приводит к блокировке источника питания.

Например, сохранение повышенного напряжения в цепи после окончания зарядки записывается как ошибка, которая не позволит аккумулятору разряжаться. Для восстановления работоспособности потребуется очистить накопитель от ошибок, процедура выполняется в условиях сервиса.

Как зарядить батарею ноутбука с помощью ЗУ от аккумулятора автомобиля

Дополнительным способом восстановления емкости аккумуляторной батарейки от ноутбука является зарядное устройство, предназначенное для обслуживания автомобильных источников питания.

Оборудование теоретически позволяет зарядить литиевые

Заряд батареи ноутбука
Заряд батареи ноутбука

Заряд батареи ноутбука с помощью аккумулятора автомобиля.

источники питания напряжением от 12 до 15 В, для корректировки параметров зарядного тока используется поворотный регулятор, напряжение и сила тока отображаются на контрольном приборе.

Подключение производится по методике, аналогичной используемой при подсоединении неоригинального зарядного устройства. В схеме применяется регулирующее сопротивление и тестовый прибор. Но следует учитывать, что автомобильное зарядное устройство предназначено для восстановления емкости свинцово-кислотных аккумуляторов.

Производители заранее предупреждают о недопустимости подсоединения источников питания других типов. Таким образом, использовать автомобильное ЗУ для обслуживания батареи ноутбука не рекомендуется.

Как зарядить аккумулятор без ноутбука напрямую

Бывают случаи, когда нет возможности подзарядить аккумулятор ноутбука привычным способом. Например, утеряно или вышло из строя зарядное устройство. Продолжить работу и сохранить данные в подобных экстренных ситуациях позволят знания о том, как зарядить аккумулятор ноутбука без ноутбука. Важно строго следовать инструкциям и проявлять максимальную осторожность, чтобы не повредить батарею и продлить срок ее работы.

Правила первой зарядки батареи

Только что купленный ноутбук имеет заряд, рассчитанный на 1-2 часа работы. Первая подзарядка может повлиять на срок его дальнейшей службы.

Одно из основных правил первой зарядки аккумулятора, которого рекомендуется придерживаться владельцам новых ноутбуков, – соблюдение температурного режима. Оптимальным считается вариант +15…+25°С. Использование при температурах ниже +5°С или выше +45°С сильно сократит срок эксплуатации.

Находившемуся даже недолгий срок на улице при нулевой или минусовой температуре аккумулятору необходимо дать нагреться в комнате в течение часа. Если в ней слишком жарко (выше 30°С), рекомендуется использовать специальные подставки с дополнительным кулером.

Существуют различные точки зрения по поводу зарядки батареи: производить ее после полной разрядки либо, наоборот, ни в коем случае не доводить аккумулятор до такого состояния. Специалисты указывают на то, что оптимальный уровень заряда – 40-80%.

При постоянном поддержании такого значения срок службы устройства увеличивается в 3-4 раза. То есть неправы сторонники обоих радикальных мнений – и постоянного поддержания полного заряда батареи, и первоначальной полной ее разрядки.

Но это касается правил постоянного использования аккумулятора. При первой зарядке нового устройства применяются особые инструкции:

  • при покупке, не включая ноутбук, зарядить его полностью;
  • отключив работающий гаджет от электросети, довести индикатор до минимального заряда;
  • вновь зарядить батарею полностью;
  • полный цикл разрядки-зарядки повторить 3-4 раза.

Это способствует «разработке» батареи для того, чтобы в дальнейшем она могла заряжаться полностью. А также позволяет проверить новый аккумулятор на брак. Если индикатор сообщит о разрядке слишком быстро или ноутбук отключится при показаниях заряда 100%, это будет поводом вернуть покупку в магазин.

Полный цикл новая батарея проходит быстрее, чем старая, которая заряжается медленнее и разряжается скорее. В дальнейшем поддерживать нужный 40-80-процентный уровень позволит специальный софт. Подобное программное обеспечение уже встроено в современные ноутбуки.

Продлить срок службы аккумулятора, а также его работы до следующей подзарядки позволят настройки электропитания в меню панели управления и выполнение советов специалистов.

Рекомендуется:

  1. Снизить потребление электроэнергии путем уменьшения загруженности процессора через диспетчер задач.
  2. Включать спящий режим при перерывах в работе.
  3. При продолжительной работе ноутбука, подключенного к электросети, вынимать батарею.
  4. Если ноутбук долгое время не будет использоваться, аккумулятор, имеющий 40-80-процентный заряд, стоит отключить и расположить в темном прохладном месте.

Потери заряда неиспользуемой батареи составляют в среднем около 8% в месяц. После полугодового простаивания процедуру первой зарядки можно повторить.

В чем сложности зарядки аккумулятора ноутбука без ноутбука

Существует несколько способов подзарядки ноутбука без него самого и специализированных устройств.

Сложности зарядки аккумулятора ноутбука без ноутбука заключаются в риске полного вывода батареи из строя, короткого замыкания в электросети, ожогов при взрыве устройства.

Превышение заряда, глубокие разряды могут привести к воспламенению батареи. Нельзя гарантировать, что инструкции по тому или иному методу подходят для вашей АКБ.

Литиевые батареи всех современных ноутбуков состоят из нескольких соединенных параллельно аккумуляторов, имеющих разные характеристики. Сложности в равномерной зарядке каждого элемента помогает преодолеть контроллер, расположенный в корпусе устройства. Он отключает батарею от питания при полном заряде.

Главное – правильно определить назначение контактов на разъеме батареи. Например, аккумулятор Asus с 9-контактным коннектором имеет выводы по 2 с обеих сторон – плюс и минус, а три посередине отвечают за считывание информации по 3 парам элементов. Еще 2 контакта, предназначенные для контроля энергии, замыкаются при зарядке батареи. На некоторых моделях, например на Lenovo Z565, такая защита отсутствует.

При попытках справиться с аккумулятором без зарядного устройства и ноутбука следует изучить инструкции, относящиеся к тем или иным моделям.

Сложности позволяет устранить внимательное рассмотрение корпуса батареи – все литиевые элементы могут быть помечены, на ячейках клемм нанесены символы «+» и «-». Информация также может быть размещена производителем на корпусе.

Как зарядить аккумулятор ноутбука напрямую

Что потребуется

Для работы необходимы материалы и инструменты, имеющиеся в каждом магазине радиотехники.

Что потребуется для подзарядки батареи:

  1. Адаптер питания. Рекомендуется использовать устройство от своей модели ноутбука или его аналог.
  2. Медный провод сечением 1-2 мм.
  3. Изолента или винтовые зажимы для изоляции и фиксации соединений.
  4. Резистор для регулирования тока, подаваемого на батарею (необязательно).
  5. Мультиметр для контроля напряжения на клеммах АБК.
  6. Паяльник с паяльным элементом.

Процесс зарядки аккумуляторной батареи

Перед началом работы батарею следует полностью разрядить. После отсоединения ее от ноутбука – измерить напряжение и установить полярность на крайних контактах мультиметром, даже если на корпусе имеются подсказки.

Если щуп не помещается в пространство между выводами, можно использовать простые швейные иглы, зафиксированные изолентой. Она может быть применена и при закреплении проводов на крайних контактах. Не будет лишним вновь проверить мультиметром напряжение на подсоединенных проводах или на разъемах самого адаптера.

Подстроечный резистор используется при применении адаптеров-аналогов или адаптеров большей мощности для регулирования тока.

Он припаивается в разрыв плюсового провода. Его использование необязательно, но желательно, особенно если существует вероятность скачка напряжения в электросети или есть сомнения в адаптере.

Перед тем как зарядить аккумулятор ноутбука напрямую, необходимо вновь перепроверить все контакты на предмет замыканий, а в процессе зарядки следить за тем, чтобы батарея не начала перегреваться.

После того как схема собрана, адаптер подключается к сети, начинается процесс зарядки аккумуляторной батареи. На всем его протяжении необходимо внимательно следить за показаниями мультиметра и контролировать напряжение.

Оно должно плавно возрастать и в результате остановиться благодаря включению защиты. При отсутствии контроллера придется осуществлять наблюдение и анализ самостоятельно, чтобы избежать перегрева и выхода из строя батареи. Пороговые значения напряжения в таком случае для каждой модели необходимо подбирать отдельно.

Как зарядить батарею ноутбука с помощью ЗУ от аккумулятора автомобиля

Зависимость аккумуляторной батареи от электросети в дороге исчезла с появлением специальных зарядных устройств, подключаемых к прикуривателю автомобиля. Знаний в электротехнике их использование не требует, инструкции отличаются простотой: устройство включается в розетку прикуривателя, а выходной кабель соединяется с соответствующим портом компьютера.

Сложность в этом случае может возникнуть только при несоответствии разъемов кабеля. Но и в этой ситуации можно использовать подходящие переходники. Сама процедура длится в среднем около 3 часов, и на всем ее протяжении за ноутбуком можно работать.

Риск постепенного или резкого выведения из строя батареи ноутбука или его самого все же существует при применении этого метода. Подделки, бракованные модели средства для зарядки в автомобиле, его повреждения при хранении и транспортировке – все это может привести к генерации электрического тока, не подходящего для безопасной зарядки. Поэтому стоит внимательно относиться к выбору зарядного устройства.

Как зарядить аккумулятор ноутбука без ноутбука

Как зарядить аккумулятор ноутбука без ноутбука

Те, кто часто ездит на отдых или в командировки, знают, как иногда бывают полезны запасные аккумуляторы для ноутбука. При эксплуатации лэптопа без подключения к розетке энергия аккумулятора быстро заканчивается и вот тут очень выручит ещё одна батарейка. Но вот как заряжать все эти дополнительные аккумуляторы? Ведь по очереди вставлять и вынимать их из ноутбука ─ это плохая идея. Корпус аккумуляторной батареи и отсек для неё на ноутбуке выполнены из пластика, а значит, при постоянной смене батарей всё это быстро износится. Сегодня мы поговорим о том, как зарядить аккумулятор ноутбука без ноутбука. Сразу скажем, что все описанные манипуляции, вы делаете на свой страх и риск, поскольку безопасная зарядка аккумулятора может проводиться только в ноутбуке или с помощью фабричных зарядных устройств.



Содержание статьи

В чём сложности зарядки аккумулятора ноутбука без ноутбука?

Как же обойти ноутбук при зарядке его аккумулятора? Как вы, наверное, знаете, на разъёме аккумуляторной батареи ноутбука имеется множество контактов. В большинстве случаев это 6, 7 или 9 выводов. Все они предназначены для контроля ноутбука и операционной системы за тем, как идёт зарядка. С первого взгляда даже и непонятно как поставить такой аккумулятор на зарядку. Это не автомобильная АКБ, где всего два вывода и ошибиться невозможно.

Фотография аккумулятора ноутбука Lenovo


Раньше в продаже можно было встретить устройства, которые позволяли заряжать аккумулятор без ноутбука. Их выпускали не все производители, а лишь некоторые. Но теперь нет и этого. Поэтому пользователь с этой проблемой остаётся один на один.

На различных форумах об электронике можно встретить схемы, предназначенные для зарядки некоторых аккумуляторов различных производителей. Но найти что-то для вашей АКБ практически нереально.

Между тем, большое количество выводов на контактной площадке – это не случайность. Все они имеют своё назначение. Аккумуляторная батарея состоит из нескольких литиевых аккумуляторов, которые соединены последовательно и параллельно.

Литиевые аккумуляторы в результате перезаряда легко могут воспламениться и даже взорваться. Если их подвергнуть глубокому разряду, то они могут прийти в негодность. Поэтому в аккумуляторной батарее ноутбука имеется многоуровневая защита и контроль напряжения каждого литиевого элемента. Разрядом и зарядом литиевых АКБ управляет контроллер. Это плата, которая находится внутри корпуса батареи.

Все литиевые элементы, из которых состоит аккумулятор имеют разброс по значениям параметров. В случае последовательного соединения их зарядка будет идти неравномерно. В результате они зарядятся до различного напряжения. Это недопустимого для элементов литиевого типа. Поэтому и предусмотрено множество контактов, среди которых есть выводы, позволяющие вести контроль и зарядку индивидуально каждого элемента. Поэтому с зарядкой аккумулятора без ноутбука не всё так просто. Вам также может быть интересна статья о том, как включить телефон без батареи.


С тех пор как в аккумуляторах ноутбуков стали применятся литиевые источники питания, их стали оснащать контроллерами заряда и разряда. Их ещё часто называют BMS платами или драйверами. Это плата защиты батареи. Её назначение – это контроль за процессом заряда и разряда аккумулятора ноутбука. При зарядке BMS плата контролирует уровень заряженности литиевых элементов и при достижении ими полного заряда отключает батарею от подаваемого питания. Тем самым предотвращается перезаряд, нагрев и воспламенение литиевых элементов. Для этих целей предусмотрена термозащита, которая при достижении критической температуры отключает батарею от питания.

В процессе разряда BMS драйвер контролирует степень разрядки литиевых аккумуляторов и при определённом напряжении отключает батарею. Это предусмотрено для того, чтобы аккумулятор не испытывал глубокого разряда.

В общем, вопрос о том, как зарядить аккумулятор без ноутбука меня заинтересовала и я стал копать в этом направлении. К сожалению, информации в интернете по этой теме крайне мало. Просмотрел все ролики на Youtube по этой теме. Нашёл похожую проблему, где автор объясняет, как зарядить аккумулятор от ноутбука Asus без самого лэптопа. Ссылку на видео вы можете найти в тексте статьи или в блоке «Видеоматериалы по теме» в самом низу материала. Дополнительно можете прочитать о том, почему мигает индикатор заряда батареи ноутбука Asus.

Описываемый в этом видео, аккумулятор Asus имеет коннектор с 9 контактами. Автор ролика выяснил, что по два крайних контакта с обеих сторон – это 2 плюса и 2 минуса. Три контакта посередине предназначены для считывания информации по 3 парам элементов, из которых состоит аккумулятор. Оставшиеся два контакта отвечали за включение и отключение аккумуляторной батареи ноутбука. Вот их и нужно было замкнуть напрямую, чтобы зарядить аккумулятор без ноутбука.

Теперь к моей истории. Мне нужно было зарядить вышеописанным способом аккумулятор от ноутбука Lenovo IdeaPad Z565. Что из этого вышло, читайте ниже.
Вернуться к содержанию


Как зарядить аккумулятор ноутбука напрямую?

Что потребуется для зарядки аккумулятора без ноутбука?

Для того чтобы зарядить аккумулятор без ноутбука потребуются следующие материалы и инструменты:

адаптер питания. Это может быть штатный адаптер питания лэптопа или любой другой, у которого напряжение превышает номинал батарейки вашего ноутбука. Мощность должна быть 60─90 ватт. В моём случае номинал составляет 11,1 вольта. Поскольку у меня в наличии был штатный адаптер, я его и использовал;

  • медный провод сечением 1─2 миллиметра;
  • сопротивление. Лучше, если это будет подстроечный резистор, которым можно будет регулировать подаваемый на АКБ ток;
  • паяльник, флюс, олово;
  • Мультиметр для контроля за напряжением на выводах батареи.

Дополнительно можете прочитать материал о том, почему не заряжается аккумулятор ноутбука.
Вернуться к содержанию


Процесс зарядки аккумуляторной батареи ноутбука напрямую

В моём случае проблема заключалась в том, что аккумуляторная батарея ноутбука Lenovo IdeaPad Z565 имеет коннектор для подключения к ноутбуку с 7 контактами. Сколько я не рыскал по интернету, ничего разумного по этому разъёму не нашёл.

В основном только общая информация, разборка аккумуляторных батарей и т. п. Ничего, чтобы помогло по делу. Коннектор выглядит следующим образом.

Коннектор аккумулятора Lenovo IdeaPad Z565

Коннектор аккумулятора Lenovo IdeaPad Z565

Два с вывода по краям – это плюс и минус, а три посередине отвечают за сборки элементов. Двух контактов для разблокировки, как на Asus, не было. И я логично предположил, что такой защиты на батарейке Lenovo просто нет. И оказался прав.

Для начала разрядил батарею прямо в ноутбуке пока он не отключился. Отсоединил АКБ и мультиметром измерил напряжение на положительном и отрицательном выводах. Оно составляло 10,5 вольта. Кстати, обязательно установите полярность. На моей батарейки обозначений «+» «-» не было. Это можно сделать тем же мультиметром при замерах напряжения. Если значение выдаётся с плюсом, то полярность подключения щупов правильная. Если минус – полярность обратная.

Замер напряжения батареи

Замер напряжения батареи



Расстояние между выводами коннектора небольшой и стандартный щуп мультиметра не влезал. Для удобства я изолентой прикрутил к щупам иголки. Щупы мультиметра с иголками

Щупы мультиметра с иголками

Адаптер питания, как уже говорилось, я использовал штатный от ноутбука Lenovo IdeaPad Z565. Выходное напряжение у него 20 вольт, а мощность 90 ватт. То есть, он способен заряжать током 4,5 ампер. Но включать его на полную я не решился. Ведь в ноутбуке аккумулятор заряжается под аппаратным и программным контролем и 7 выводов на коннекторе совсем не для красоты.

Поэтому я решил для начала ограничить ток значением 1,5 ампера. Поэтому в разрыв плюсового провода вставил сопротивление 60 Ом. Для этого я взял построечный резистор, припаял к его выводам провода и, используя мультиметр, выставил сопротивление 60 Ом.

Подстроечный резистор

Подстроечный резистор


Подстроечный резистор с припаянными проводами

Подстроечный резистор с припаянными проводами


К крайним плюсовому и минусовому выводам я подключил два провода. Ничего не паял, просто вставил, чтобы они касались контактов. Подключение проводов к выводам аккумулятора ноутбука

Подключение проводов к выводам аккумулятора ноутбука

С адаптера питания также вывел плюс и минус. Плюсовой провод был подключён внутрь, а минусовой к наружной оболочке.

Плюс и минус с адаптера питания

Плюс и минус с адаптера питания



На фото ниже можете посмотреть как это выглядит в реальности. Провода с адаптера питания, закреплённые изолентой

Провода с адаптера питания, закреплённые изолентой

Затем собрал всю систему по схеме, приведённой ниже.

Схема для зарядки аккумулятора без ноутбука

Схема для зарядки аккумулятора без ноутбука

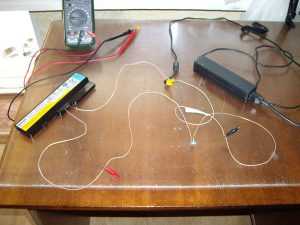

А так система выглядела в реальности.

Система для зарядки аккумулятора без ноутбука

Система для зарядки аккумулятора без ноутбука


Система для зарядки аккумулятора без ноутбука

Система для зарядки аккумулятора без ноутбука


Система для зарядки аккумулятора без ноутбука

Система для зарядки аккумулятора без ноутбука

Затем включил адаптер с сеть и началась зарядка током 1,5 ампера. При этом на всякий случай я контролировал температуру батареи, но её температура не поднималась выше комнатной. Грелся только резистор, но такая уж его работа. Периодически контролировал напряжение на выводах. После включения адаптера оно подскочило до 11,25 вольта и стало медленно расти. Где-то минут через сорок я убавил сопротивление подстроечного резистора до 45, а затем до 30 Ом. В результате был увеличен ток сначала до 2, а затем до 3 ампер.
Номинальная ёмкость батарейки моего ноутбука составляет 4,3 мАч. В таких условиях аккумулятор заряжался немногим более двух часов. Напряжение за это время выросло примерно до 12,4 вольта и на этом остановилось.

Позже на некоторых форумах по радиоэлектронике нашел информацию о том, что такое поведение говорит о срабатывании защиты BMS контроллера.

Тут может быть два варианта: напряжение перестает расти или возрастает до номинального напряжения адаптера питания. После этого увеличение напряжения должно прекратиться. Если оно продолжает расти, то контроллер не исправен или отсутствует. Такие батареи этим способом заряжать то же можно, но если пропустить момент окончания зарядки, может получиться перегрев и возгорание литиевых элементов.

Ниже в таблице приведены пороговые напряжения при зарядке батарей с различным номиналом.

Номинальное напряжение батареи, ВМаксимальное напряжение при зарядке, В
Номинальное напряжение батареи, ВМаксимальное напряжение при зарядке, В
7,48,2-8,4
10,812,3-12,6
14,816,4-16,8

В итоге после зарядки я вставил АКБ в ноутбук и заряд там был около 95%. Судя по всему, BMS контроллер сработал несколько раньше. Возможно, при зарядке в ноутбуке процесс зарядки прерывается несколько иначе. Но в любом случае такой недозаряд для литиевых АКБ не критичен. Они нормально функционируют при уровне заряда 15─80%. Гораздо хуже и опаснее для них перезарядка. После проведения процедуры ещё можете воспользоваться программами для калибровки батареи ноутбука, если операционная система выдаёт сообщения о необходимости замены аккумулятора.

У вас, наверное, возник вопрос: «А зачем резистор?». Да, можно подключить провода напрямую от адаптера и он будет заряжать на полную. В моём случае это объясняется соображением сохранить батарейку в целости и сохранности. Да и всем, кто будет пробовать этот способ, советую подключать АКБ через резистор. Ведь если вдруг по каким-то причинам скакнёт ток, то выгорит резистор, а батарейка будет в безопасности.

Что в итоге? Мы выяснили, что зарядить аккумулятор без ноутбука можно и это не очень сложно. Кроме того, мы узнали, что в аккумуляторе Lenovo IdeaPad Z565 отсутствует включение и отключение батареи. У него 7 выводов на коннекторе против 9 у аккумуляторов с защитой. Я не уверен в том, что такое же положение дел на всех батареях с 7 контактами. Поэтому перед тем как заряжать так свой аккумулятор ноутбука, выясняйте распиновку.


Если у вас есть информация по зарядке других аккумуляторов без ноутбука, оставляйте её в комментариях. Голосуйте в опросе ниже, добавляйте нас в социальные закладки и оценивайте статью!
Вернуться к содержанию

Как зарядить аккумулятор ноутбука без ноутбука

Необходимость зарядить батарею ноутбука без ноутбука возникает кране редко, но и такое случается. Например тогда, когда «родной» разъём лэптопа сломался или для решения своих нестандартных технических задач.

Реально ли зарядить батарею без ноутбука

Каких либо технических ограничений на восстановление заряда батареи переносного компьютера, таким образом, не существует, но следует понимать, что для самостоятельного подключения необходимо правильно изготовить зарядное устройство, а также подключить изделие, соблюдая полярность.

Для выполнения подобных действий желательно хорошо разбираться в технике и электрике, но даже если подобных навыков нет, выполнение пошаговых рекомендаций, изложенных в этой статье, позволит полностью восстановить работоспособность батареи лэптопа.

Фото 1

В чём заключаются основные сложности

Основная сложность при попытке зарядить аккумулятор ноутбука напрямую заключается в невозможности качественно осуществить соединения контактов зарядного устройства с клеммами батареи. При самостоятельном изготовлении зарядного устройства очень сложно установить требуемые значения напряжения и силы тока.

При использовании стандартного зарядного устройства также возникают сложности. Штекер ЗУ невозможно соединить с батарей напрямую, при этом, попытка припаять провода непосредственно к плюсу и минусу разъёма приведут изделие в негодность.

На многих моделях батарей для ноутбуков может отсутствовать маркировка клемм, поэтому бывает очень непросто подключить провода, соблюдая полярность.

В общем, сложностей немало при попытке зарядить аккумулятор ноутбука без ноутбука, но при правильном подходе к решению проблемы можно без ущерба для работоспособности зарядного устройства и переносного компьютера выполнить эту операцию.

Способы зарядки аккумулятора без ноутбука

Существует несколько рабочих способов зарядить батарею без ноутбука, но наиболее безопасными способами являются использование стандартной зарядки и восстановление ёмкости отдельно каждого элемента, но рассмотрим все варианты.

Напрямую

Подключение адаптера напрямую к аккумулятору

Этот способ зарядки аккумулятора ноутбука от стандартного адаптера позволит полностью восстановить работоспособность батареи. Прямая зарядка осуществляется в такой последовательности:

  • Извлечь батарею из ноутбука.
  • Определить полярность клемм.
  • Соединить кусками медного провода штекер зарядного устройства с клеммами батареи.

Если на корпусе батареи полярность не указана, то даже на сильно разряженном аккумуляторе можно определить этот параметр с помощью мультиметра.  Если клеммы защищены пластмассовой перегородкой и добраться до металлической части щупом тестера невозможно, то следует использовать две металлические скрепки.

Эти элементы следует поочерёдно устанавливать в отверстия разъёма батареи и осуществлять замеры мультиметром, который должен быть предварительно переведён в режим измерения постоянного тока. После того, как прибор покажет значение отличное от нуля и при этом перед цифрами не будет чёрточки, то следует зафиксировать это положение, загнув скрепку, к которой подключён красный щуп измерителя.

Этот контакт будет соответствовать плюсу источника питания, а другой проводник будет являться минусом. Если на штекере или корпусе адаптера не указана полярность, то аналогичную операцию следует проделать с электрическим выходом зарядного устройства.

Определившись с полярностью батареи и адаптера можно приступать к соединению ЗУ с аккумулятором. Для этой цели лучше использовать медный провод. Желательно использовать проводники с различным цветом изоляции, чтобы случайно не допустить ошибки при подключении батареи.

Плюс и минус на адаптере

Для того чтобы зарядить аккумулятор достаточно соединить одним проводом плюс штекера с плюсом батареи, а с помощью второго провода проделать аналогичную операцию в отношении отрицательного контакта.

Такая конструкция довольна опасная, не стоит дотрагиваться до оголенных проводов и следите, что бы они не касались дерева или бумаги.

Разобрать аккумулятор и зарядить элементы по отдельности

Батарея ноутбука состоит из нескольких li-ion элементов типа 18650, поэтому если неисправен адаптер или ноутбук не заряжается через разъём, то можно разобрать аккумулятор ноутбука и извлечь отдельные батарейки и зарядить их с помощью обычного ЗУ для пальчиковых аккумуляторов.

Корпус аккумулятора, как правило, спаян из двух частей, поэтому достаточно аккуратно поддеть его посередине острым предметом, что отделить одну часть от другой. Затем следует извлечь аккумуляторы и установить их в зарядное устройство.

Когда отдельные элементы будут заряжены на 100%, сборку аккумулятора проводят в обратном порядке. Если таким образом потребовалось восстановить ёмкость батареи лишь один раз, то две половинки изделия следует соединить с помощью клея, но если возникнет необходимость в регулярной зарядке ноутбука таким образом, то лучше соединить части корпуса аккумулятора с помощью скотча.

Ячейки

Аккумуляторы каких ноутбуков можно так зарядить

Если аккумулятор можно извлечь из корпуса ноутбука, то его можно без труда зарядить вышеописанными способами. В настоящее время на рынке представлено большое количество подобных устройств, среди которых можно выделить следующие марки:

  • Asus;
  • Acer;
  • Hp;
  • Samsung;
  • Dell;
  • Xiaomi;
  • Lenovo;
  • Sony;
  • MSI.

Батареи этих моделей ноутбуков можно относительно легко разобрать, поэтому для восстановления заряда можно использовать отдельные элементы либо зарядить изделия не разбирая аккумулятор, соединив его контакты с помощью проводников с соответствующими контактами адаптера.

Гораздо сложнее дела стоят с ноутбуки со встроенными аккумуляторами, там уже придется разбирать половину устройства, что бы извлечь источник питания.

 Последствия при ошибках и меры предосторожности

При использовании описанных в этой статье способах зарядки аккумулятора ноутбука необходимо соблюдать меры предосторожности. Прежде всего, следует не допускать переполюсовки.

фото 1

При неправильном подключении можно очень легко вывести из строя аккумулятор, поэтому перед соединением проводов необходимо перепроверить с помощью мультиметра положение положительного и отрицательного контактов на адаптере и батарее.

При зарядке аккумулятора ноутбука без ноутбука следует постоянно контролировать температуру батареи. При значительном нагреве аккумулятора, ЗУ следует отключить от сети либо отсоединить батарею, если изделие полностью зарядилось. Проверить заряженность источника питания можно с помощью обычного мультиметра, переключив прибор в режим измерения постоянного тока.

Остались вопросы или есть чем дополнить статью? Тогда напишите нам об этом в комментариях. Это поможет сделать статью более полной и полезной!



Как правильно заряжать аккумулятор ноутбука и безопасно извлекать

Когда изучаются способы, как правильно заряжать аккумулятор ноутбука, сначала изучают инструкцию. Производитель дает рекомендации по работе с компьютером. Если не следовать им, уменьшается срок жизни АКБ (аккумуляторной батареи).

Цикл разряда батареиЦикл разряда батареи

Совет: не стоит разряжать аккумулятор ноутбука полностью.

Какие аккумуляторные батареи установлены в ноутбуках

Выделяют разновидности:

  • Никель-кадмиевые (NiCad): отличаются большим весом, ограниченным периодом службы (выдерживают до 350 циклов зарядки/разрядки). За счет этого снижается стоимость батареи. Она применяется при низких и высоких температурах. Из-за больших габаритов и ограниченного периода службы данный вид батарей встречается только в старых моделях компьютеров.
  • Никель-металл-гидридные (NiMh): характеризуются крупными размерами, но при этом они могут эксплуатироваться дольше, чем первый из рассмотренных вариантов. Данная разновидность АКБ считается одной их наиболее экологичных. Она не содержит опасных веществ. Однако сегодня такой вид батарей тоже встречается редко из-за крупных габаритов.
  • Литий-ионные батареи (маркировка Li-ion): применяется чаще благодаря небольшому весу и компактным габаритам. Такие параметры позволяют уменьшить массу ноутбука. Кроме того, аккумулятор типа Li-ion служит дольше рассмотренных аналогов.

К недостаткам относят только запрет на применение в условиях пониженных температур. В этом случае нарушается работа АКБ (уменьшается емкость). Чтобы поддерживать работоспособность устройства, его нужно включать при температуре выше +5°С.

Литий-ионные батареиЛитий-ионные батареи

Внешний вид литий-ионной батареи (маркировка Li-ion).

  • Литий-полимерные (Li-pol): это усовершенствованная версия аккумулятора типа Li-ion, при производстве используют полимер. Этот материал выступает в качестве электролита. Главное преимущество — небольшие габариты. АКБ данного вида отличается малым весом.

Стандартная модель такой батареи не может отдавать большой ток, что сокращает область ее применения: устанавливаются Li-pol устройства в компактной технике. Существуют и силовые аккумуляторы. Они характеризуются способностью отдавать большой ток.

Как заряжать батарею правильно

В большинстве ноутбуков установлены аккумуляторы типа Li-ion. В соответствии с характеристиками таких батарей выполняется зарядка. После покупки следует «разогнать» АКБ, для чего выполняется несколько циклов полной зарядки/разрядки (2-3). Сначала необходимо первый раз компьютер подключить к сети, желательно делать это, когда он отключен.

Уровень заряда новой батареи при покупке ноутбука средний.

Этого достаточно, чтобы поддерживать свойства аккумулятора на этапе хранения устройства на складе/в магазине. Нужно повысить процент заряда до 100%.

Продолжительность процесса первой зарядки изменяется от 4 до 8 часов. Некоторые потребители оставляют новый ноутбук на ночь в выключенном состоянии, но он должен быть при этом подсоединен к сети. Когда батарея полностью зарядится, устройство отсоединяют от источника питания.

Необходимо использовать ноутбук в автономном режиме. Когда уровень заряда снизится до критического (15%), устройство подключают к сети. Длительность повторной зарядки такая же — от 4 до 8 часов.

После этого можно эксплуатировать ноутбук в нормальном режиме. Однако некоторые потребители после покупки сразу начинают работать за компьютером в нормальных условиях. Производитель на этот счет не дает рекомендаций. В инструкции по применению ноутбука часто можно найти информацию о том, что для зарядки устройство необходимо подключить к сети. Более точные рекомендации отсутствуют.

Все же необходимо сначала «разогнать» батарею, т. к. подобная лояльность производителя может быть обусловлена требованиями рынка. Так, ассортимент моделей приборов расширяется, а сроки службы техники сокращаются, что вынуждает потребителей приобретать новые устройства.

В нормальных условиях АКБ заряжается несколько часов (1,5-2). Длительность этого периода изменяется в зависимости от модели ноутбука в большую или меньшую сторону. Ориентироваться следует по индикатору уровня зарядки.

Процесс заряда батареи Процесс заряда батареи

Процесс заряда аккумулятора от ноутбука.

Как сэкономить заряд батареи

Приемлемым считается уровень заряда в пределах 40-85%. Если эксплуатировать ноутбук в таком режиме, это поможет уберечь батарею от преждевременного выхода из строя. Не рекомендуется использовать компьютер на пределе возможностей: уровень заряда не должен снижаться менее 10% от общего объема аккумулятора. Если это правило не выполняется, АКБ теряет некоторый процент емкости, что способствует сокращению срока его службы.

Рекомендуется контролировать температурный режим в помещении. Для ноутбука и его батареи приемлемой является температура в пределах +15…+25°С. Допускается некоторое изменение в большую или меньшую сторону — +5…+45°С. Однако долго в таких режимах эксплуатировать устройство не рекомендуется.

Чем ниже температура, тем быстрее аккумулятор типа Li-ion теряет процент емкости.

Работа за ноутбуком при температуре до +45°С должна сопровождаться его одновременным охлаждением. Для этого применяют специальные подставки с вентилятором.

Сэкономить заряд батареи можно еще и путем снижения нагрузки на нее. Так, чем сильнее загружен компьютер при работе в автономном режиме, тем быстрее снижается емкость АКБ. В результате заряжать устройство нужно чаще. В таких условиях постепенно снижается процент емкости аккумулятора.

Если планируется постоянно работать за ноутбуком, следует подключить его к источнику сети. В этом случае снижается необходимость в постоянной подзарядке аккумулятора, что позволяет уменьшить скорость потери им емкости.

Другие рекомендации:

  • в настройках ноутбука устанавливается режим энергосбережения, его можно настроить под свои требования и предпочтения;
  • во время максимальной загрузки компьютера (просмотр видео, игры и работа в графических редакторах) отключают функции, которые пока не применяются, например Wi-Fi или Bluetooth;
  • когда ноутбук не используется, его переводят в спящий режим или режим гибернации;
  • отключают невостребованные программы, которые запускаются в фоновом режиме через автозагрузку, убирается такая возможность с помощью диспетчера задач.

Нужно ли вынимать батарею из ноутбука

Современные модели АКБ устроены так, что необходимость в их демонтаже пропадает, т. к. по достижении 100%-ного уровня заряда происходит прекращение подачи тока, что обусловлено свойствами контроллера питания. Значит, извлекать батарею необязательно.

Исключение составляет ряд случаев:

  • планируется долго работать за ноутбуком при подключении к источнику питания, а постоянное пребывание под воздействием высокого напряжения способствует уменьшению емкости АКБ;
  • происходит интенсивный нагрев компьютера и аккумулятора;
  • планируется надолго выключить ноутбук, при этом намеренно снижается уровень заряда до 40-50%, после чего батарея извлекается.

Не рекомендуется делать перерыв при эксплуатации такой техники более 5 месяцев. Когда это правило игнорировать, ускоряется процесс старения батареи.

Извлечение аккумулятораИзвлечение аккумулятора

Безопасный способ извлечения батареи из ноутбука.

Как правильно зарядить аккумулятор ноутбука без зарядного устройства

Если блок питания вышел из строя или приходится повышать уровень заряда вне дома, когда нет возможности подключить устройство к источнику сетевого напряжения, рассматривают подручные способы или специальные средства для этой цели. Когда необходимо часто путешествовать, рекомендуется сразу приобрести внешний аккумулятор.

Зарядка батареи ноутбука в автомобиле

В пути используются гаджеты, которые подключаются к прикуривателю. Это может быть автомобильный адаптер питания, автоинвертор. Первый из вариантов подходит для ограниченного количества моделей ноутбука.

Автоинвертор — более подходящий способ. Это устройство преобразует напряжение автомобиля. Его можно применять для подключения блока питания в дороге. Однако если зарядного устройства нет под рукой, можно использовать USB-переходник. С его помощью выполняется подключение к автоинвертору напрямую.

Солнечная батарея

Солнечная батарея, как способ зарядки аккумулятораСолнечная батарея, как способ зарядки аккумулятораЗаряд аккумулятора с помощью солнечной батареи.

Если приходится часто путешествовать, следует приобрести портативный источник питания, который можно использовать в любых условиях, даже при отсутствии возможности подключения к сетевому напряжению.

Солнечная батарея оснащена переходником, посредством которого она соединяется с силовым разъемом ноутбука. Вследствие преобразования солнечной энергии в электрический ток осуществляется зарядка батареи.

Причем уровень выходного напряжения должен быть не менее 19 В. Достаточно подключить солнечную батарею, предварительно расположив ее на солнце. Нужно помнить, что в пасмурную погоду уровень заряда устройства тоже повышается, хоть и менее интенсивно.

Зарядка от внешнего аккумулятора

Такой способ не требует подключения к источнику сетевого напряжения. Внешний аккумулятор должен характеризоваться емкостью, которая в несколько раз превышает возможности батареи ноутбука. Подключается устройство через USB-переходник.

Нужно контролировать уровень заряда внешнего аккумулятора. Если брать его с собой, не проверив емкость батареи, в дороге может оказаться, что устройство бесполезное. После нескольких циклов зарядки/разрядки внешний аккумулятор подключают к источнику питания.

Как зарядить ноутбук без зарядного устройства

Как зарядить ноутбук без зарядного устройства

Процесс зарядки лэптопа без использования зарядного устройства — довольно сложная, однако вполне выполнимая задача. В данной статье мы вам максимально подробно расскажем о способах реализации средств подзарядки ноутбука, если нет в наличии родного и, что немаловажно, исправного адаптера питания.

Заряжаем лэптоп без зарядного устройства

Ввиду того, что действия по зарядке ноутбука без адаптера питания требуют прямого вмешательства в работу портативного компьютера, важно сделать замечание касательно автоматического решения проблем с включением устройства без использования батареи и зарядника. Таким образом, после внимательного изучения предписаний вы сможете не только восполнить энергию батареи, но и заставить ноут работать вовсе без встроенного источника питания.

Кроме прочего, вам следует понимать некоторые дополнительные аспекты, заключающиеся в возможных неполадках компьютера и напрямую связанные с причиной возникновения необходимости подобного рода зарядки. Углубляясь в суть сказанного, прежде чем выполнять рекомендации из инструкции, обязательно убедитесь в исправности лэптопа.

Стандартный процесс зарядки ноутбука с помощью адаптера

Будьте предельно осторожны, выполняя какие-либо действия, изначально не предусмотренные производителем! В целом, даже после четкого исполнения рекомендаций мы не можем дать гарантию, что устройство будет заряжаться до уровня нормы. Более того, вполне могут произойти осложнения, например, в виде короткого замыкания и выгорания внутренних компонентов питания ноутбука.

Способ 1: Заряжаем аккумулятор без ноутбука

Заключается такой метод зарядки ноутбука в том, чтобы отключить непосредственно сам аккумулятор от портативного компьютера и, путем использования некоторых инструментов, восполнить запас энергии. При этом вам все же может потребоваться адаптер питания от лэптопа, который, однако, вполне возможно подменить на любой другой, удовлетворяющий требованиям технической спецификации.

Процесс зарядки аккумулятора от ноутбука без ноутбука

Подробнее: Как зарядить аккумулятор ноутбука без компьютера

Обратите внимание, что в рамках приведенной нами подробной инструкции по данному методу мы также рассмотрели возможность замены батареи на новый компонент. Исходя от темы настоящей статьи, эти примечания вполне могут оказаться полезными, так как путем замены старого разряженного аккумулятора на заряженный новый, возможно восстановить полноценную работоспособность ноута.

Способ 2: Используем прямое подключение

По аналогии с первым способом, данный метод является в крайней степени радикальным и предназначен для пользователей, которые, как минимум, имели опыт работы с теми или иными электрическими приборами. Несмотря на это, конечно, даже новичок может справиться с требуемыми задачами, однако при возникновении малейших сомнений лучше перейти сразу к следующему разделу статьи.

Ноутбук может прийти в негодность от неправильных действий и нарушений правил безопасности.

Осмотр внутренних сгоревших компонентов ноутбука

Переходя к сути способа прямого подключения, важно сделать оговорку на малочисленность существующих методов. Как итог, какой бы из вариантов зарядки вы не выбрали, перед вами встают определенные требования, в целом равноценные покупке нового зарядного устройства.

Определившись с приоритетами, вам потребуется заранее подготовить пару небольших проводков с медными мягкими жилами и любой достаточно мощный внешний блок питаний, напряжение от которого, как минимум, должно быть эквивалентно стандартному адаптеру. Тут же учтите, что при недостатке напряжения заряд к аккумулятору поступать все же будет, однако не полностью.

Процесс осмотра базовой спецификации адаптера питания от ноутбука

Недостаток вольтажа используемого блока питания, вероятнее всего, будет проявляться в существенных упадках производительности портативного компьютера.

Чтобы избежать проблем, работать следует с выключенным ноутбуком и отключенным от сети адаптером питания. Желательно также изъять батарею, пока не будет налажен канал передачи электроэнергии к лэптопу.

  1. В современных реалиях любой ноутбук или ультрабук оснащается гнездом для штекера от зарядки круглой формы.
  2. Процесс осмотра стандартного гнезда питания ноутбука

  3. Используя это как преимущество, вам нужно соединить подготовленные провода с контактами входа на ноутбуке.
  4. Процесс подготовки тонкого медного провода для зарядки ноутбука

  5. Вне зависимости от разновидности портативного компьютера, полярность у контактов следующая:
  • центр – «+»;
  • край – «-».

Нейтральная линия обычно проходит через отрицательный контакт.

  • Для надежности воспользуйтесь пластиковой трубкой или сделайте обмотку положительного полюса самостоятельно.
  • Вручную созданный штекер для зарядки ноутбука

  • Так или иначе, вашей целью является любыми способами зафиксировать провод на среднем сегменте гнезда зарядки.
  • Правильно созданная схема зарядки ноутбука без зарядного устройства

  • С отрицательным полюсом нужно поступить аналогичным образом, однако в данном случае провод должен контактировать только с боковым металлическим обрамлением.
  • Дополнительно следует убедиться в том, что контакты не пересекаются между собой, например, путем использования мультиметра.
  • Процесс использования мультиметра в схеме зарядки ноутбука

    Закончив с подключением проводков, можно заняться блоком питания в зависимости от его ценности.

    1. Если выбранный адаптер питания вами используется и нужен в будущем в целостности, потребуется выполнить аналогичные вышеописанным действия, но по отношению к самому штекеру.
    2. Процесс осмотра узкого штекера питания от зарядного устройства

    3. Учитывается в нашем случае круглый выход адаптера, так как в иных случаях подключение может вызвать множество трудностей.
    4. Процесс проверки полярности входов штекера от зарядки

    5. Как и в случае с гнездом, требуется подключить провод, назначенный плюсом, к средней части штекера.
    6. Процесс создания подключения проводков к штекеру адаптера питания

    7. Отрицательная фаза должна пересекаться с внешним обрамлением выхода блока питания.
    8. Процесс осмотра широкого штекера от адаптера питания

    Помимо описанного, можно поступить и несколько иначе.

    1. Удалите оригинальный выход от адаптера и вычистите провода.
    2. Процесс использования внешнего блока питания без штекера

    3. Скрепите полученные контакты в соответствии с правильной полярностью.

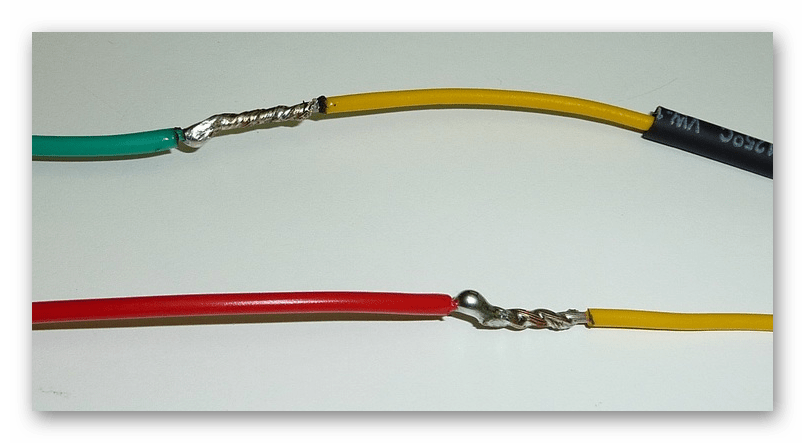

    4. Надежно скрепленные проводки для блока питания

    5. Обязательно изолируйте места соединения, во избежание возможности замыкания.

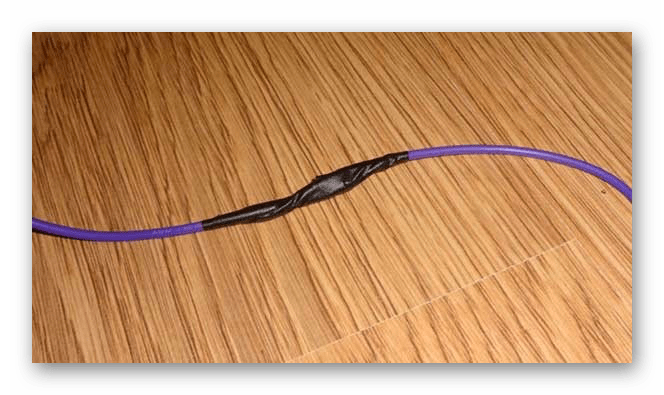

    6. Успешно изолированный контакт провода от блока питания

    7. Далее вам потребуется запитать блок питания от высоковольтной сети и удостовериться в том, что созданная схема подзарядки стабильно работает.

    Когда выбранный вами адаптер несколько мощнее оригинального, стоит проявить особую внимательность, чтобы не допустить перегрева компонентов ноутбука и непосредственно самой батареи.

    На этом, по сути, со способом можно закончить, так как после выполнения рекомендаций останется лишь установить аккумулятор и дождаться его полной загрузки.

    Способ 3: Используем USB-порты

    Как известно, сегодня достаточно большое количество возможностей предоставляют стандартные USB-порты, имеющиеся буквально на любом портативном компьютере. В число таких дополнительных возможностей по праву можно отнести зарядку аккумулятора без использования оригинального зарядного устройства.

    Следует заметить, что хотя специальные кабели и можно без особых проблем приобрести в любом магазине электроники, все же у них есть определенные требования к заряжаемому устройству. Напрямую это касается наличия у портативного компьютера современного порта USB 3.1, способного передавать нужные импульсы.

    Узнать о наличии подобного входа можно путем прочтения технической спецификации от компьютера, где описаны все имеющиеся порты. Обычно нужное гнездо имеет название USB 3.1 (Type-C).

    Итак, как зарядить ноутбук без зарядки через USB:

    1. Обзаведитесь специальным внешним блоком питания, позволяющим подключить к себе USB-переходник.
    2. Подключите также заранее подготовленный USB-кабель к адаптеру питания и ноутбуку.

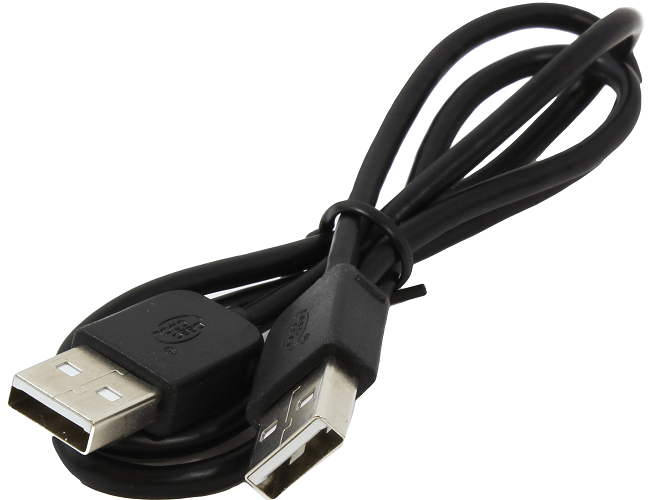

    3. Процесс использования USB удлинителя для зарядки ноутбука

    4. Запитайте устройство от высоковольтной сети и ожидайте окончания процесса зарядки.

    Безусловно, благодаря такому подходя к восполнению энергии в батареи вы можете пользоваться всеми возможностями ноутбуками без каких-либо видимых ограничений.

    Способ 4: Используем внешний аккумулятор

    Этот способ, в отличие от прочих, позволяет заряжать ноутбук не только в домашних условиях, но и в любом другом месте. Более того, от вас по-прежнему не требуется стандартная зарядка от портативного компьютера.

    1. Для того, чтобы воспользоваться этим методом, вам необходимо приобрести специальную внешнюю батарею, мощность и стоимость которой зависит от ваших требований.
    2. Пример маленького Power Bank для зарядки ноутбука

    3. Размеры такого аккумулятора также могут существенно отличаться и зависят от тех же критериев.
    4. Пример большого Power Bank для зарядки ноутбука

    5. Сама батарея заряжается через специальный адаптер питания от высоковольтной сети.

    Обратите внимание, что внешняя батарея, именуемая Power Bank, предназначена для подзарядки не только ноутбуков, но и других портативных гаджетов. В зависимости от разновидности приобретенного аккумулятора вы сможете подзарядить сразу несколько устройств.

    1. К заранее заряженному Power Bank подключите специальный USB-переходник.
    2. Успешно подключенный Power Bank к ноутбуку для зарядки

    3. Проделайте точно то же самое с любым удобным USB-портом на ноутбуке.
    4. От функциональности используемого порта зависит скорость и стабильность процесса подзарядки батареи ноутбука.
    5. Несколько устройств подключенных к Power Bank для зарядки

    Приведенные на скриншотах в рамках статьи устройства не являются рекомендованными – выбор зависит только от вас.

    Используя такой подход, в особенности если вы располагаете несколькими накопителями, можно увеличить стандартный лимит работы аккумулятора лэптопа до уровня эксплуатации стандартного адаптера питания.

    Способ 5: Используем автоинвертор

    Многие владельцы автомобилей и вместе с тем пользователи ноутбуков сталкивались с проблемой нехватки стандартного заряда батареи при активном использовании компьютера в пути. В таком случае идеальным решение трудности является специальный автомобильный конвертор, преобразующий базовое напряжение транспортного средства.

    Тут стоит оговориться, что воспользоваться подобным устройством можно как при наличии стандартного адаптера питания, так и при его отсутствии. Однако, учитывая, что в вашем случае скорее всего зарядника нет вовсе, потребуется дополнительный USB-переходник.

    1. Подключите автомобильный инвертор по инструкции, поставляемой вместе с этим гаджетом для машины.
    2. Процесс осмотра автомобильного инвертора с технической спецификацией

    3. Воспользуйтесь USB-переходником, чтобы подключить ноутбук к соответствующему разъему на инверторе.
    4. Процесс использования небольшого автомобильного инвертора

    5. Как в раннем случае с Power Bank, разновидность используемого USB-порта значительно влияет на процесс зарядки.

    Помимо сказанного, вполне можно приобрести автомобильный адаптер питания для вашего ноутбука и заряжать компьютер с его помощью через прикуриватель. Однако такие блоки питания обычно поддерживаются ограниченным количеством моделей лэптопов.

    Процесс использования автомобильного адаптера питания для зарядки ноутбука

    Данный способ, как можно заметить, является скорее дополнительным и подойдет в качестве решения в единичных случаях.

    Способ 6: Используем электрогенератор

    В современных реалиях многие пользователи прибегают к помощи таких гаджетов, как солнечные батареи или любые другие портативные генераторы, с целью зарядки личных устройств. Такое отношение к подобным видам подзарядки вполне оправдано, так как аккумулятор, зачастую, восполняется достаточно быстро.

    Главной отрицательной чертой подобных гаджетов выступает их зависимость от тех или иных погодных явлений, что делает использование в домашних условиях несколько затруднительным.

    1. Первым дело нужно приобрести в магазине электроники нужное вам устройство.
    2. Пример внешнего вида солнечной батареи для зарядки ноутбука

      В нашем случае это солнечная батарея, ввиду максимальных показателей компактности.

    3. Не забывайте уточнять у консультантов мощность гаджета, затрагивая тему подзарядки ноутбука.
    4. Процесс изучения технической спецификации с солнечной батареи для зарядки ноутбука

    5. Когда устройство будет при вас, воспользуйтесь соответствующим переходником, чтобы подключить генератор энергии к зарядному гнезду лэптопа.
    6. Успешно подключенная солнечная батарея к ноутбуку для зарядки

    7. Обычно нужный комплект переходников поставляется вместе с гаджетом.
    8. Полный комплект зарядного устройства с солнечной батареей для ноутбука

    9. После подключения проследите, чтобы источник работал без каких-либо проблем.
    10. Пример работающей солнечной батареи для зарядки ноутбука

    11. В течение некоторого количества времени после начала энергия постепенно перейдет к базовой батареи ноутбука.

    Подобные генераторы способны сохранять в себе напряжение, являясь своеобразной разновидностью Power Bank. То есть, например, можно оставить солнечную батарею под открытым небом и в скором времени она сможет запитать все ваши устройства.

    Вместительность хранилища зависит от модели генератора.

    Солнечная батарея для зарядки ноутбука со встроенным хранилищем

    На этом с инструкцией можно закончить.

    Вне зависимости от выбранного вами способа заряда батареи вы сможете восполнить энергетический запас аккумулятора. И хотя все методы являются довольно равноценными, при отсутствии нужных деталей и знаний куда выгоднее будет все же обзавестись новым адаптером питания.

    Солнечная батарея для зарядки ноутбука со встроенным хранилищемМы рады, что смогли помочь Вам в решении проблемы.
    Солнечная батарея для зарядки ноутбука со встроенным хранилищемОпишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

    Помогла ли вам эта статья?

    ДА НЕТ

    Как зарядить аккумулятор ноутбука правильно?

    Многих владельцев переносных компьютеров интересует, как заряжать аккумулятор ноутбука. На этот счет в интернете можно встретить совершенно противоположные мнения, а производители зачастую дают очень краткие рекомендации, не дающие полного ответа на поставленный вопрос. Проблема в том, что разные типы аккумуляторов обладают разным принципом работы, поэтому и требования к зарядке будут отличаться. Рассмотрим подробнее основные правила эксплуатации.

    правильная зарядка ноута

    Правила зарядки аккумуляторов

    Основная масса современных ноутбуков комплектуется литий-ионными аккумуляторами. В сети можно встретить мнение о том, что для них требуется полная разрядка и полная зарядка, чтобы продлить срок службы. Это убеждение для литий-ионных батарей в корне неверно: в отличие от никель-кадмиевых аккумуляторов такие АКБ не имеют эффекта памяти, поэтому при неполной разрядке их емкость не уменьшается, а значит, нет никакого смысла ждать, пока батарея разрядится полностью.

    Как правильно заряжать аккумулятор ноутбука? Оптимальный режим работы литий-ионной аккумуляторной батареи – не более 80% и не менее 40%. Если заряд постоянно находится в этих пределах, продолжительность работы литий-ионной батареи возрастает до 1200-1500 рабочих циклов, то есть она увеличивается в 3-4 раза. Для владельца это существенная экономия: менять батарею потребуется очень нескоро.

    Естественно, пользователю трудно постоянно контролировать уровень заряда, тем более, что работоспособных программ для контроля состояния батареи крайне мало. Нижняя граница работы отслеживается с помощью уведомлений: система подаст сигнал, когда заряд окажется в пределах нижней отметки. Верхний уровень отследить намного труднее, так как программы не могут подать сигнал, если ноутбук заряжается в выключенном состоянии.

    Если устройство используется в качестве стационарного компьютера, рекомендуется отсоединить батарею при уровне заряда в 50-70%. Чтобы не допустить ухудшения работы аккумулятора, его нужно обязательно заряжать и разряжать хотя бы два раза в месяц.

    Дополнительные правила эксплуатации аккумуляторов

    Продлить срок службы батареи питания помогут еще несколько полезных советов:

    • Литий-ионные батареи нельзя использовать при минусовых температурах – это приводит к быстрому ухудшению их работы.
    • Также их температура не должна превышать 50 градусов. Аккумулятор нежелательно оставлять вблизи обогревателей и на открытом летнем солнце.
    правильная зарядка ноута
    • Батарея теряет емкость, если она долгое время лежит в разряженном состоянии. Оптимальный уровень заряда для хранения – 50-70%, при этом нежелательно долго хранить ее вообще без использования.

    Посмотрите на подготовленную нам табличку — она наглядно показывает зависимость срока службы аккумулятора от зарядки

    Степень разрядкиКоличество циклов
    100%500-700
    50%1400-1600
    25%2400-2700
    10%4500-4800
    • Заряжать батарею можно практически сколько угодно и это не причинит ей большого вреда благодаря контроллеру. Система управления при полном заряде меняет режим работы матрицы, поэтому даже при полном заряде устройство не начнет разряжаться само собой. И все же нежелательно постоянно поддерживать батарею на 100%: при использовании ноутбука в качестве стационарного компьютера аккумулятор лучше отсоединять.

    Все эти правила способствуют значительному увеличению срока службы устройства, поэтому его не придется быстро менять. Современные литий-ионные батареи получили широкое распространение именно благодаря отсутствию эффекта памяти и возможности долгого использования.

    Важно! Если ноутбук работает от сети без аккумулятора, необходимо позаботиться об устройстве бесперебойного питания, чтобы избежать потери важных данных при внезапном отключении электричества.


    Отправить ответ

    avatar
      Подписаться
    Уведомление о
