Советы по изготовлению воздушного компрессора своими руками

Воздушный компрессор — это устройство, распыляющее краску. Его обычно используют в мастерских и гаражах для покраски автомобилей или подкачки колес. Приобрести такое оборудование можно в специализированном магазине или сделать самостоятельно. В отличие от заводских моделей, оборудование, сделанное своими руками, может оказаться более эффективным и прослужить намного дольше. Кроме того, по финансовым затратам самостоятельное изготовление обойдется дешевле.

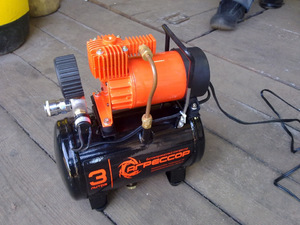

Простой самодельный компрессор

Воспользовавшись аксессуаром от автомобиля, можно изготовить компрессор простой конструкции. Это готовый электрический прибор — аппарат для подкачки колес. Компрессор имеет два положительных свойства:

Мощность. Прибор способен создавать высокое давление до 5—6 атмосфер, без лишней нагрузки на двигатель. Это основное достоинство автомобильных устройств. Но на подкачку колес понадобится около 10 минут. Поэтому работу делают с перерывами, иначе дешевые приборы за это время могут перегреться. Причина — небольшая производительность автомобильных компрессоров.

Производительность. За единицу времени прибор способен выдать воздух быстро и в больших количествах. Благодаря высокой производительности, емкость наполняется быстрее, а прямое использование сжатого воздуха делает поток из сопла сильнее.

Совместить мощность и производительность поможет двигатель с большими оборотами и устройство с объемной поршневой системой. Чтобы оборудование не останавливалось во время перегрева, нужно создать дополнительное охлаждение цилиндров. Иногда для рабочего узла применяют турбины. В быту к частому использованию простых аппаратов не прибегают из-за их высокой стоимости. Чтобы не выбирать между мощностью и производительностью, используют ресивер.

Ресивер — это накопительная емкость. Для промышленных приборов в качестве ресивера используют стальной баллон. Довольно мощный, но не слишком производительный компрессор медленно заполняет баллон. За короткий промежуток времени можно подать из ресивера объемный поток воздуха, но только тогда, когда появится достаточное давление. После подачи воздуха он должен восстановить давление. По такому принципу работают все аппараты. Для компрессора с маленькой мощностью подойдет электродвигатель от игрушки. Такое устройство часто используют для подачи воздуха в аквариум.

Функциональный самодельный компрессор

В отличие от аппаратов, которые изготовлены из автомобильных аксессуаров, компрессор из холодильника работает непрерывно. Это происходит благодаря хорошей мощности и производительности. К тому же по качеству он не хуже заводских моделей. А если есть возможность достать комплектующие элементы бесплатно, то средств на изготовление такого прибора уйдет минимум. Аппарат предназначен для покраски и продувки, шиномонтажных работ, великолепно обеспечивает работу пневмоинструмента.

Для изготовления компрессора под напряжение 220 В понадобятся следующие детали:

Мотор-компрессор от старого холодильника.
Тройники, трубка для заливки масла, шланги, фитинги, пневморозетки.
Редуктор, который будет следить за давлением.
Два манометра.
Ресивер. Для этого подойдет огнетушитель или газовый баллон, который должен быть полностью пустым. Можно сварить самодельную емкость из листового железа и толстой трубы.
Фильтр для очистки воздуха.
Масло.
Аварийный клапан.

Пусковое реле и реле давления.
Краска для металла.
Фум-лента, ножовка и моторное масло.
Ключ и шприц.

Сборка компрессора состоит из нескольких этапов:

Подготовка мотора. Мотор-компрессор состоит из трех трубок. Одна имеет запаянный край и предназначена для замены масла. Две другие — открытые, через них происходит вход и выход воздуха. На компрессор подают ток и определяют, через какую трубку воздух входит, а из какой выходит. Каждую трубку помечают. Запаянную трубку отрезают так, чтобы опилки не засорили ее. Находящееся внутри масло сливают, а взамен заливают моторное или синтетическое. Процедуру проводят с помощью шприца. Затем трубку закрывают винтиком. Перед тем как ввинтить его в отверстие, его нужно обмотать фум-лентой. Эту часть сверху обрабатывают герметиком и покрывают краской или эмалью.

Подготовка ресивера. В качестве ресивера используют пустой баллон огнетушителя, предварительно сняв с него клапан. Внутрь баллона заливают средство от ржавчины и оставляют его на необходимое время. Снаружи емкость также очищают от грязи и ржавчины. Когда баллон высохнет, на отверстие от клапана надевают крышку. При необходимости в отверстие вставляют переходник и закрепляют крестовину. Реле давления устанавливают на верхний штуцер. Тройник с манометром привинчивают с одной стороны выключателя, с другой — устанавливают предохранительный дроссель. Дроссель можно заменить на вентиль (для ручного выпускания воздуха). Если необходимо, применяют переходники и красят резервуар.

Сборка. Резервуар устанавливают на раму, которую собирают из досок на колесиках. Мотор-компрессор закрепляют на резервуаре, отделив их резиновой прокладкой. Вначале подключают к входящей трубке бензиновый фильтр и только потом дизельный. Так воздух будет защищен даже от небольшого загрязнения. Если во время демонтажа трубки деформировались, их следует развальцевать. Чтобы аппарат правильно работал, пусковое реле должно быть установлено в правильном положении, которое отмечено стрелкой на его крышке. Места соединения тумблера, пусковое реле и реле давления следует защитить изолентой, так как через них проходит электропитание. Выходную трубку от компрессора подключают в ресивер с помощью переходника. Редуктор с влагомаслоуловителем устанавливают после манометра. Затем монтируют шланг, оснащенный пневморозеткой.

Компрессор повышенной мощности

Если предыдущий вариант компрессора для вас недостаточно мощный, то есть аппараты с более

высоким давлением и большой производительностью. В качестве компрессора здесь используют двигатель внутреннего сгорания, коленвал которого начинает работать не от сгорания топлива, а от обратного процесса. При этом поршневая группа аппарата обладает большим запасом прочности. В качестве привода используют электромотор с мощностью от 3 кВт, который можно приобрести за небольшую стоимость. Либо применить рабочий мотор, удалив систему зажигания и впуска, выхлоп, стартерную группу и коробку передач.

Выпускные клапаны должны быть герметичными, а впускные — иметь пружины немного слабее, чтобы воздух в поршни проходил свободно.
В свечные колодцы вставляются штуцеры с шариковыми клапанами. Через них увеличивается давление.
Сжатый воздух в ресивер подается через общий трубопровод с помощью соединенных в рампу четырех патрубков.

Этот аппарат способен создать давление силой в 10 атмосфер. Очень шумный.

Воздушный компрессор средней мощности

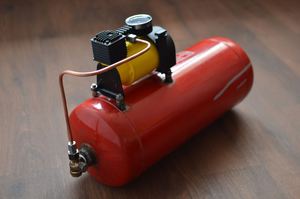

Из газового баллона или огнетушителя создается воздушный компрессор средней мощности. Для этого соединяют старый огнетушитель (баллон) и мощный автокомпрессор для подкачки колес. При самостоятельном изготовлении аппарата нужно соблюдать следующие правила:

Емкость с механическими повреждениями и коррозийными отложениями нельзя использовать.
Конструкция должна быть хорошо зафиксирована.
Обязательно изготовляется стальная обрешетка. Это необходимо, если ресивер случайно разорвется.
Нужно предусмотреть запас давления. Если вы планируете увеличивать давление до 5 атмосфер, то его прочность должна составлять от 10 атмосфер.
Чтобы компрессор автоматически отключался, когда давление достигнет максимума, устанавливают датчик аварийного отключения. Либо следует установить механический клапан, который при необходимости сделает аварийный сброс давления.

Нельзя оставлять на долгое время аппарат с высоким давлением, если он применяется в редких случаях. Чтобы поддержать герметичность, хватит 0,5 атмосфер.

Не стоит пренебрегать техникой безопасности: не забывайте про установку аварийных датчиков. Перекаченное колесо просто лопнет, а если взорвется стальной баллон, то можно получить тяжелые увечья.

Изготовить компрессор своими руками несложно. Его конструкция может быть простой или сложной, главное — для чего он предназначен и сколько вы готовы потратить средств на его изготовление. Но не стоит забывать, что аппарат должен отвечать требованиям технической безопасности.

Компрессор своими руками

Уважаемые посетители сайта » В Гостях У Самоделкина» как вы уже наверное догадались в данной статье речь пойдет о создании компрессора своими руками, а донорам будет служить двигатель от старенького советского холодильника. Данный мотор по назначению своему поддерживает принудительную циркуляцию охлаждающей жидкости в холодильнике, либо фреона.

Автор данного изобретения взял этот принцип и подумал моторчик гоняет фреон, значит и воздух сможет нагнетать) как просто, так и в болон ресивера.
Хорошая и самое главное очень экономная задумка, потому как почти все детали мастер получил бесплатно.

Принцип работы довольно таки прост, мотор работает нагнетает воздух который переходит в ресивер, а далее уже куда пожелаете, хоть колеса подкачать, или же краска-пульт подключить.

И так чтобы во всем разобраться следует просмотреть фотоотчет и изучить перечень необходимых материалов и инструментов.

Материалы
1) мотор от холодильника
2) болон
3) редуктор
4) переходник
5) армированный шланг
6) лента фум
7) манометр
8) трубка

Инструменты
1) набор гаечных ключей
2) плоскогубцы
3) отвертка
4) нож

Для ознакомления автор сначала дает возможность просмотреть чертежи и схемы подключения, работы компрессора.

Значит из старого холодильника извлекается мотор.

Подключаются шланги на вход и на выход, обязательно следует устанавливать топливные фильтра во избежание засорения агрегата.

Затем берутся манометр, переходник и редуктор.

Собирается все в единое целое.

Присоединяется к баллону ресивера.

соединяются мотор холодильника и болон армированным шлангом.

На выход из ресивера тоже желательно установить аналогичный шланг.

Все подключено и готово к работе).

Так же автор отснял видеоинструкцию по созданию и дальнейшей эксплуатации данного компрессора.

[media=https://www.youtube.com/watch?v=dvnP6jKPktU]

Благодарю за внимание.
Источник

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Самодельный компрессор своими руками

Сделал себе самодельный компрессор для покраски. Использовал компрессор от Икаруса, он был давно у меня в наличии.

Ресивер сделал из газового баллона, купил электродвигатель на 220 вольт 2.2 кВт 3000 об/мин и блок автоматики, обратный клапан, аварийный клапан и колёса. Остальной весь хлам искал в гараже.

Газовый баллон сначала обезопасил, выпустил остатки газа, открутил вентиль, заполнил баллон водой, после чего воду слил и принялся за работу.

Из уголка сварил раму, на которой установил компрессор от Икаруса и электродвигатель, сделал ременную передачу.

Колёса купил в строительном магазине.

В компрессор залил масло, чтоб подшипники коренные были на половину в масле, а шатунные сами смазываются купаются в картере с маслом. Масло в картере разбрызгивается коленвалом хорошо, а не форсункой как было раньше на Икарусе.

Здесь главное сделать охлаждение головки, при долгой работе, она будет сильно греться (у меня пока охлаждение на антифризе работает отлично греется максимум до 90 градусов в жару, а зимой до 40 максимум (по принципу работы котла отопления).

Поставил воздушный фильтр.

На электродвигателе 3000 оборотов, на компрессоре около 1300-1600 об. мин через шкивы.

Самодельный компрессор, меня устраивает, качает хорошо, не чего не греется, охлаждение работает отлично! В процессе эксплуатации буду усовершенствовать дальше.

Рекомендуем посмотреть видео, где показан самодельный компрессор в работе.

Автор самоделки: Вячеслав Стребков.

Как сделать воздушный электрический компрессор 220В своими руками

Для покраски авто, как правило, используется устройство для распыления краски. Это воздушный компрессор и соединённый с ним краскопульт. Если вы планируете такое оборудование для своего гаража, то можете сделать компрессор своими руками или приобрести заводскую модель.

Вполне очевидно, что купить готовое изделие гораздо проще. Это влечёт за собой меньше трудозатрат. Однако самостоятельное изготовление — это существенная экономия финансов. Кроме того, знатоки утверждают, что самодельный мощный электрический компрессор для авто с реле и ресивером может быть гораздо эффективнее и долговечнее серийного изделия. Ниже расскажем о том, как сделать компрессор для покраски авто под напряжение в 220В самостоятельно.

Компрессор для покраски авто своими руками

Необходимые материалы

Очевидно, что для работы нам будет необходимо собрать определённые материалы. Итак, чтобы собрать самодельный воздушный компрессор под напряжение в 220В для покраски авто, нам понадобятся следующие детали:

манометр;
редуктор с фильтром защиты от масла и влаги;
реле для регулировки давления;
фильтр очистки для бензиновых двигателей;
крестовина для воды с резьбой внутри;
переходники резьбовые;
хомуты;
мотор;
ресивер;
масло для двигателя;
выключатель под напряжение в 220В;

Материалы для самодельного компрессора

трубки из латуни;
маслостойкий шланг;
деревянная доска;
шприц;
средство для удаления ржавчины;
шпильки, гайки, шайбы;
герметик, фум лента;
эмаль для металла;
пилка или напильник
колеса от мебели;
фильтр моторный дизельный.

Собрать этот список несложно. После того как всё необходимое собрано, можем приступать к работе.

Собираем двигатель

Начинаем работу с самого важного элемента — двигателя, который будет создавать нужную величину давления воздуха. Здесь мы можем воспользоваться мотором от ненужного холодильника.

Его устройство включает в себя реле, которое понадобится для того, чтобы поддерживать заданную величину давления воздуха. Знатоки утверждают, что старые советские модели позволяют добиться более высокого давления, чем новые моторы импортного производства.

Извлекаем мотор из холодильника, старательно очищаем его и обрабатываем средством, позволяющим избежать окисления корпуса. После этого он будет готов для покраски.

Мотор от холодильника для компрессора под покраску авто

Снимаем мотор холодильника

Теперь необходимо произвести замену масла в моторе. Для этого вполне подойдёт полусинтетическое — оно не хуже моторного и имеет массу полезных добавок.

В моторе есть 3 трубки: 1 закрытая и 2 открытые, с помощью которых циркулирует воздух. Для того чтобы определить входной и выходной каналы, включаем мотор и запоминаем, куда идёт поступление воздуха, и откуда он выходит. Закрытая трубка используется как раз для того, чтобы менять масло.Работая напильником, делаем надпил таким образом, чтобы избежать попадания в трубку опилок. Ломаем конец, удаляем масло и вливаем новое, пользуясь для этой цели шприцом.

Чтобы загерметизировать канал после замены масла, подбираем винт подходящего сечения, наматываем на него герметическую ленту и наглухо вкручиваем в трубку.

Мотор вместе с реле крепим на толстой доске, которая будет играть роль фундамента. Выбираем такое положение, в котором он находился в холодильнике. Это необходимо потому, что пусковое реле крайне чувствительно реагирует на то, как оно размещено. На нём есть, как правило, соответствующая маркировка — придерживайтесь правильного расположения для того, чтобы реле работало стабильно и правильно.

Крепим мотор на подготовленную доску

Резервуар для сжатого воздуха

Воздушный резервуар — необходимый элемент, который обязательно входит в устройство компрессора. Он должен быть рассчитан на определённую величину давления, чтобы устройство работало корректно. Мы можем использовать как ресивер, старые ёмкости от десятилитровых огнетушителей — они прочны и герметичны.

Вместо пускового клапана наворачиваем на ресивер резьбовой переходник — для герметичности пользуемся специальной ФУМ-лентой. Если будущий ресивер имеет очаги ржавчины, от них нужно обязательно избавиться при помощи шлифования и обработки специальными средствами. Для того чтобы устранить очаги коррозии внутри, заливаем средство и хорошенько встряхиваем. После ставим водопроводный крестовик с применением герметика. Можем считать, что самодельный ресивер готов.

Старый огнетушитель используем как резервуар для сжатого воздуха

Собираем устройство

Ресивер из огнетушителя вместе с мотором прикрепляем на основу из толстой доски. В качестве средств фиксации используем гайки, шайбы и шпильки. Ресивер должен располагаться вертикально. Для его крепления берём три фанерных листа, в одном из них проделываем отверстие для баллона. Два остальных листа крепим к деревянной основе и фанерному листу, который держит самодельный ресивер. На дно деревянной основы накручиваем колёсики мебельной фурнитуры для лучшей маневренности механизма.

На входную трубку компрессора надеваем резиновый шланг, к которому подсоединяем фильтр очистки для бензиновых двигателей. Дополнительные хомуты не понадобятся, поскольку величина входного давления воздуха сравнительно невысокая. Чтобы избежать наличия в потоке воздуха частиц влаги и масла, ставим на выходе масло-влагоотделяющий фильтр для дизельных двигателей. Здесь величина давления будет уже достаточно высокой, поэтому следует использовать для дополнительного крепления специальные хомуты с винтовыми креплениями.

На нижеприведённой схеме показано, как собирается самодельный автомобильный компрессор для покраски авто.

Схема компрессора для покраски авто

Далее фильтр для очистки от масла и влаги подключаем к входу редуктора, который нам будет необходим для развязки давления в двигателе и баллоне. Осуществляем соединение по водопроводному крестовику с левой или правой стороны. С противоположной стороны крестовины ставим манометр для контроля уровня давления в баллоне. На верхний конец крестовика монтируем реле для регулировки. Уплотнение всех соединений выполняется при помощи герметика.

С помощью реле мы сможем подать в ресивер нужное нам давление, обеспечив при этом ступенчатую работу механизма. Реле настраивается двумя пружинами, одна из которых задаёт верхнюю границу давления, а вторая — нижнюю.Один контакт соединяем с нагнетателем, второй коммутируем с нулевой фазой сети. Второй сетевой вход нагнетателя соединяем посредством тумблера с фазой электросети. Тумблер даст возможность включать и выключать устройство от электропитания, не вынимая вилку из розетки. Осуществляем пайку и изолируем все электрические контакты. После покраски наш самодельный компрессор для авто будет готов к испытаниям.

Самодельный компрессор для покраски автомобиля

Испытываем и настраиваем самодельный компрессор для покраски авто

Для испытаний к выходу выполняем подключение краскопульта. Тумблер ставим в выключенную позицию и включаем вилку в электрическую розетку. Регулятор реле устанавливаем на самое маленькое значение и включаем тумблер. Для контроля используем манометр. Убеждаемся, что реле исправно в нужные моменты размыкает сеть.При помощи воды с моющим средством проверяем, насколько герметичны все шланги и соединения.

Далее освобождаем ёмкость от сжатого воздуха — после падения давления до определённого уровня реле должно включить мотор. Если всё работает нормально, можно попытаться применить аппарат для покраски подходящего объекта. Смотрим на качество и убеждаемся, что аппарат работает стабильно, и его можно использовать для работы с авто.

Проверяем компрессор с помощью краскопульта

Заключение

Изготовление воздушного электрического компрессора своими руками не только помогает сэкономить финансы, но и позволяет создать агрегат для выполнения конкретных задач. Использовать его можно не только для покраски кузова авто. Он может быть полезен для пескоструйной обработки разных элементов авто, а также для продувания разных элементов и других задач, в которых требуется использование сжатого воздуха.

[democracy]

Самодельный компрессор для пескоструя — Пневматика и пневмопривод

Уж не знаю, сюда это — и ли в «законченные проекты» …

В общем для периодического баловства с пескоструем нам естественно нужен мощный компрессор. Всякий гаражный китай хоть и на два цилиндра отметаем сразу…как и батарею рессиверов на 5кубов объема: компрессор должен дуть как ураган сам по-себе, без всяких рессиверов! Оно,конечно, в черметах периодически возникают и исчезают готовые компрессорные головы весьма серьезных размеров( не считая банальных СО 7Б) — но такой размер нам пока ни к чему…да и геморой с транспортом того монстра, привод на него, место занимает…Вобщем нужно что-то мобильное и доступное( а то на те-же убитые СО7Б даже в черметах повадились цены загибать совсем не в две цены лома… о покупке какого б\у ломья типа «мэйд ин Итали» со СТО за пару косарей вечнозеленых вообще говорить не хочется: пусть работают ими дальше сами — предварительно починив..

Итак, как же быть?

И тут на помощь приходит давнее увлечение отечественным тяжелым мотоциклом, благодаря которому мы знаем, что «Днепр» лучше «Урала» — а его основе можно сделать все что угодно….Даже компрессор… Ведь это мы, столичные, избалованы широким ассортиментом выбора железа в чермете — а как же провинция?… Ведь там даже зачуханый тремя поколениями колхозников СО 7 председатель отдаст, только если на его дочке женишься…

Но ближе к делу!

Никаких записей и чертежей не вел — толковый все поймет по фото

Берем двигатель от Днепра .Выкидываем все лишнее: распредвал,толкатели, сцепление….оставляем только ЦПГ, маховик и маслонасос.Из негодных дисков сцепления и упругой муфты кардана делаем привод — все видно по фото — под движок от фрезера(на 3 Ф естественно) 1500 об\мин и кажись2.8(3.8?) Квт…Никаких шкивов — прямой привод.Соблюдаем вращение в нужную сторону — что бы маслонасос правильно качал.

Родные головки вон сразу — даже не пытайтесь их приспособить. пустая трата времени.

Далее берем поршни от мотора мотоцикла «Урал»(они с плоским донышком) — и соотв укорачиваем под них днепровские цилиндры, что бы поршень в ВМТ оказался вровень\чуть ниже торца цилиндра.Это для максимальной производительности.

Далее дерем два банальных железных блина,растачиваем расточку для посадки на поясок цилиндра и отверстия под шпильки.

сверлим два отверстия: у меня на выпуск 18 мм — на впуск 20мм

Вокруг этих отверстий сооружаем произвольную систему клапанов. В моем случае выпуск просто пятачок из миллиметровой нержавейки(китайские шпатели 0.35мм долго не продержались…резина тут тоже не держится) диаметром 33 мм с ограничением хода в 6мм(возвратную пружину пока не ставил) — ну а впуск уже из 3мм резины диаметром 45 мм и ходом в 5мм

Точим необходимые седла, где надо закаливаем и привариваем.

Собираем и радуемся.

Получается компрессор с примерной производительностью 1000 литров в мин, легкий, мобильный, надежный,ремонтопригодный ..Давление в 10 атм набивает легко.Тенет пескоструй с соплом в 5мм(для 3мм сопла даже перебор с производительностью)

При правильном расчете даже не нуждается в принудительном охлаждении, ибо если обеспечить достаточные сечения для выпуска, нагрева практически не происходит: выпускной штуцер и детали седла греются в данном варианте максимум на 80 -100 град(примерно) даже после часовой непрерывной работы — а вот промежуточный вариант с алюминиевыми самодельными головками — но неуклюжими клапанами — грелся гораздо сильнее: аж резиновый приемный шланг от перегрева раздувало.Теперь же все отлично,вероятно прикупленная гофра из нержавейки и не понадобиться. Ну а желающие работать круглые сутки например могут и водяное охлаждение организовать простенькое — и автоматику…

Ну а воздушные фильтры конечно же поставлю — но чуть позже

Изменено 28 сентября, 2014 пользователем храбрый
